Nota
Questo articolo NON è applicabile alla regione degli Stati Uniti poiché il design della fotocamera è diverso rispetto ad altre regioni.
Se il tuo Ador è la versione statunitense, consulta questo articolo: Ador US - Sostituzione del modulo fotocamera

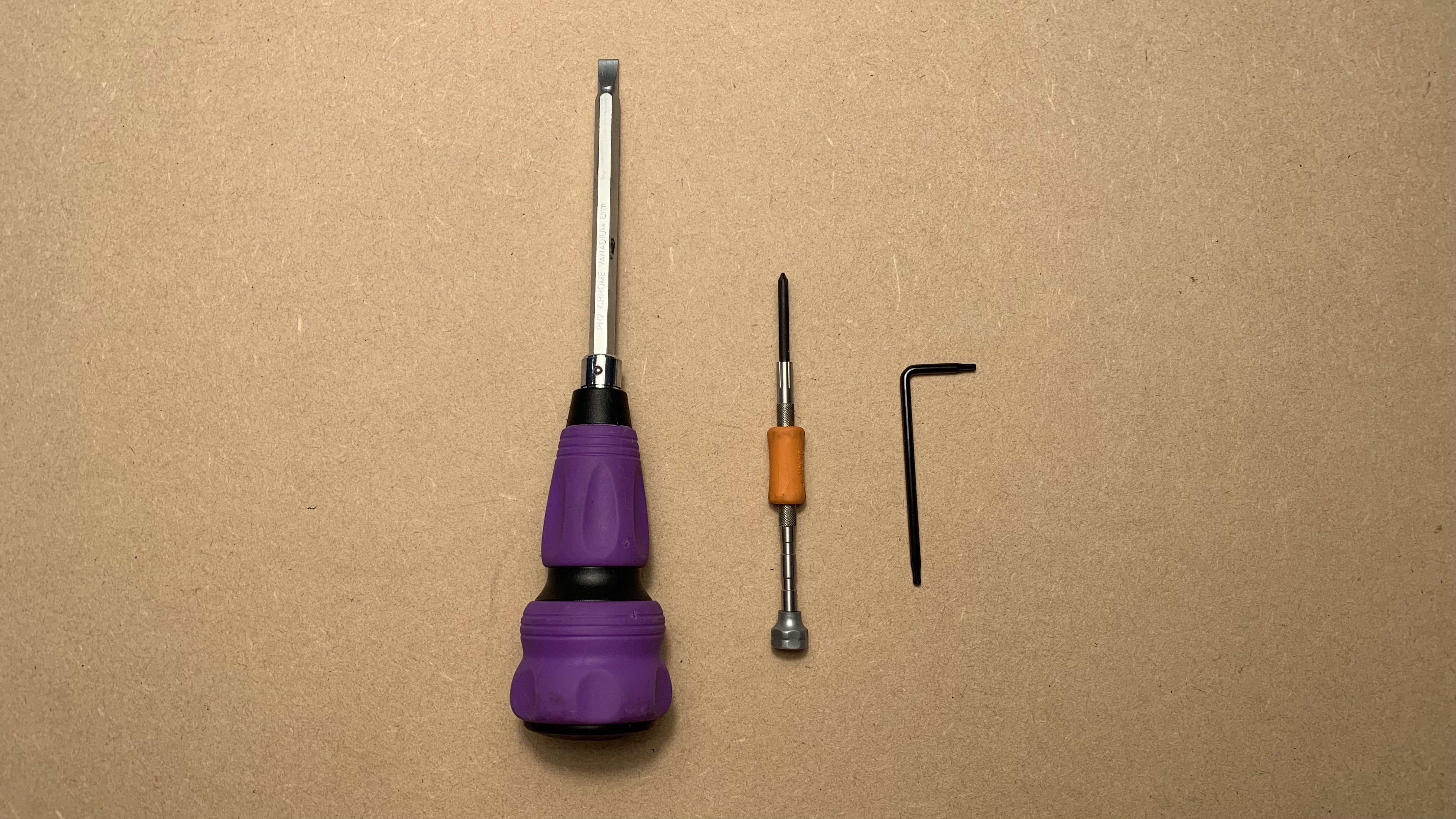

Strumenti necessari
- Cacciavite Torx T8
- Cacciavite a croce (piccolo)
- Raschietto o cacciavite a testa piatta
Passo 1 - Spegnere la macchina e scollegare il cavo di alimentazione
Passo 2 - Svitare le seguenti viti sulla piastra
Vite T8 x 8 pezzi (La piastra e il coperchio dello sportello sono collegati.)
Passo 3 - Spostare leggermente in avanti la piastra e il coperchio dello sportello
Passo 4 - Scollegare il cavo del motore
Dopo aver scollegato questo cavo, sarà più facile rimuovere il cavo della fotocamera.
Passo 5 - Scollegare il cavo della fotocamera
Nota: il cavo è fissato da una clip di bloccaggio. Aprire la clip per rimuovere il cavo della fotocamera.
Clip di bloccaggio:
Clip di bloccaggio aperta:
Estrarre il cavo:

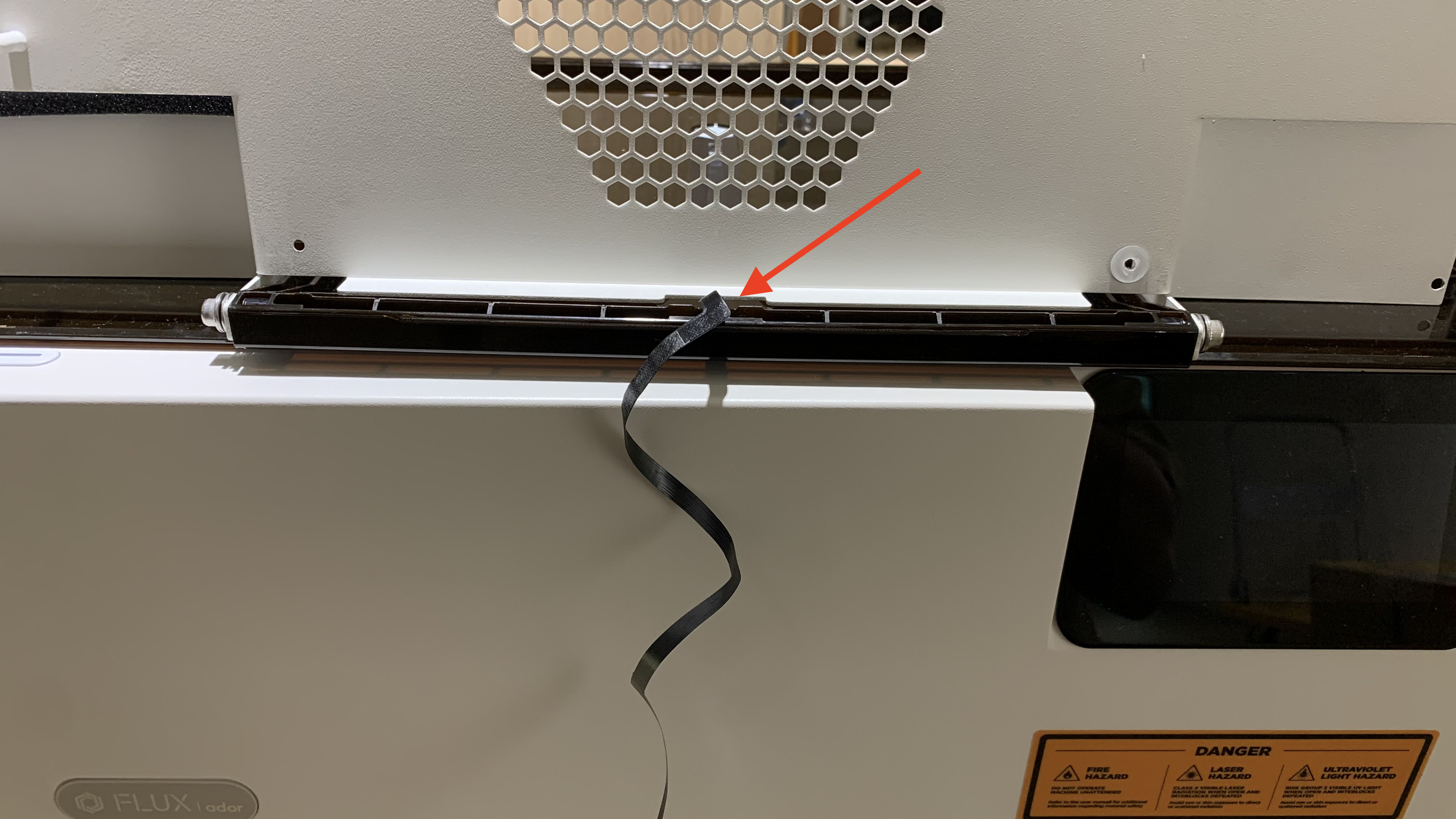

Passo 6 - Rimuovere la piastra e il coperchio dello sportello
Passo 7 - Rimuovere il cavo della fotocamera sul coperchio
È possibile saltare questo passaggio se il cavo non viene sostituito.

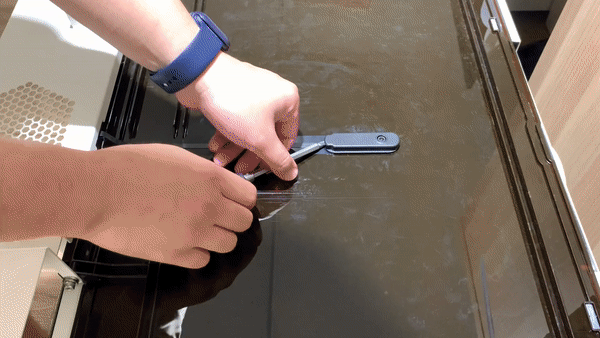

Passo 8 - Rimuovere la scheda del modulo fotocamera
Applicare una forza diretta per sollevare la scheda del modulo fotocamera (che è incollata alla fotocamera) potrebbe causare la disconnessione del cavo della fotocamera.
Passo 9 - Rimuovere il modulo fotocamera dalla scheda

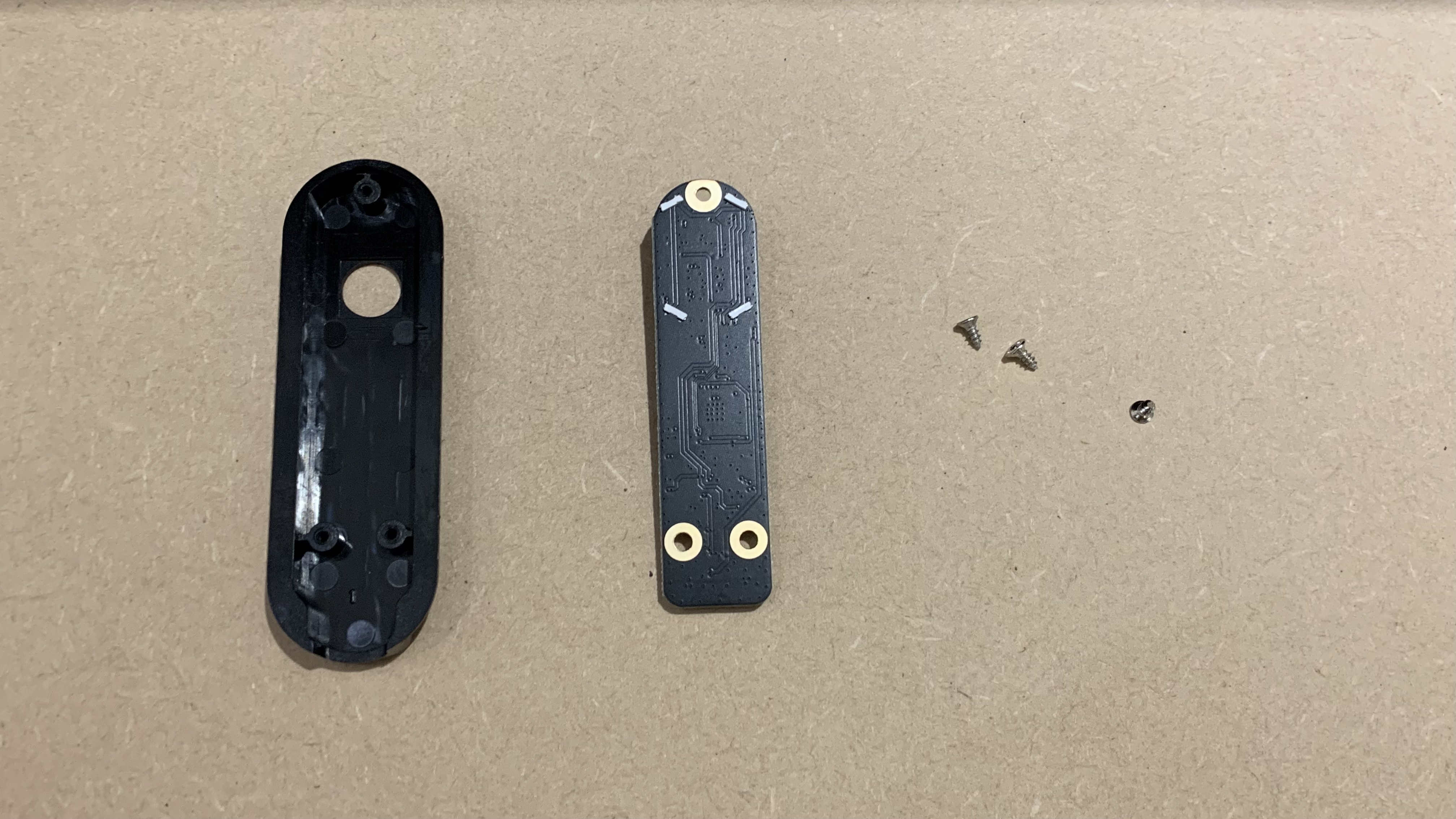

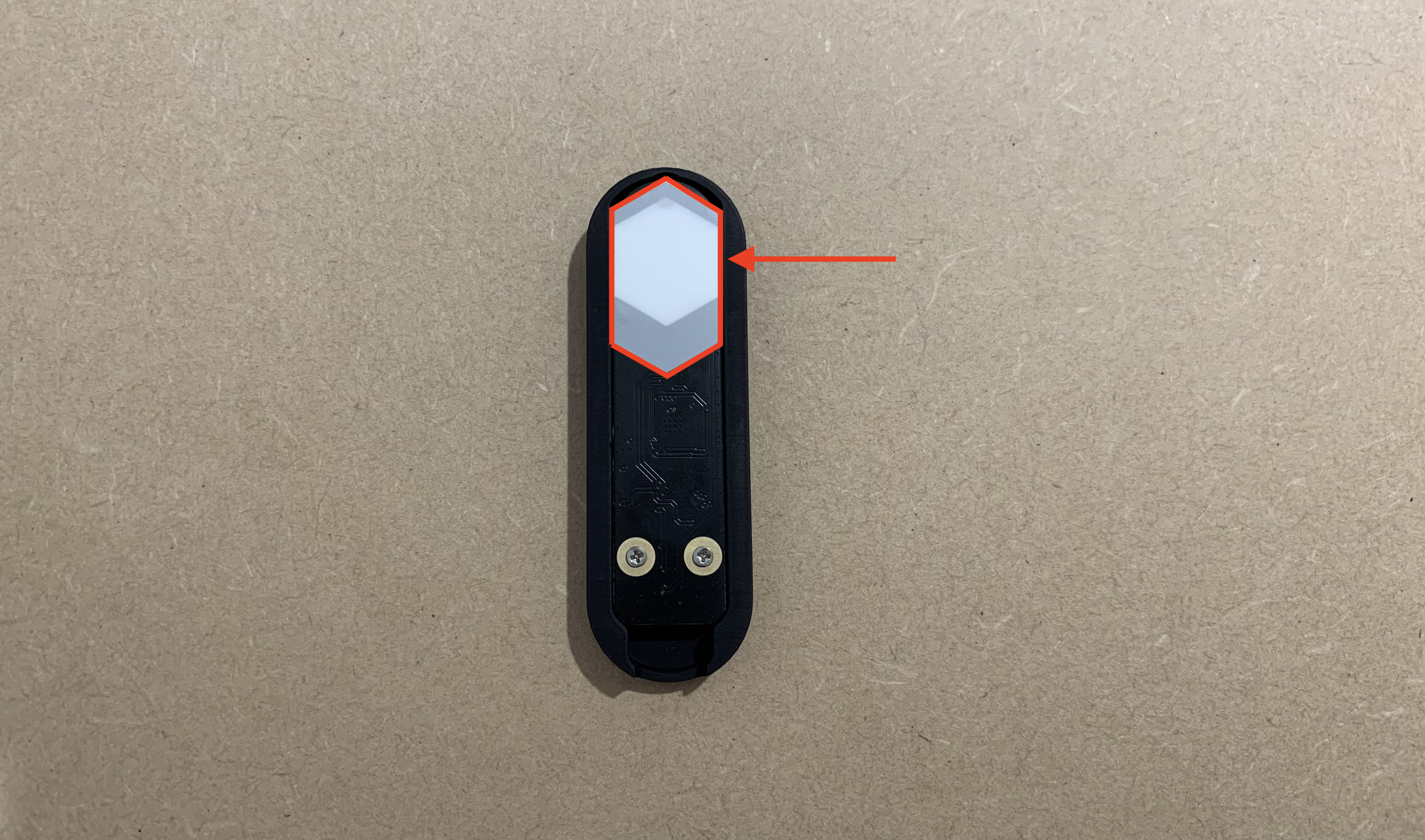

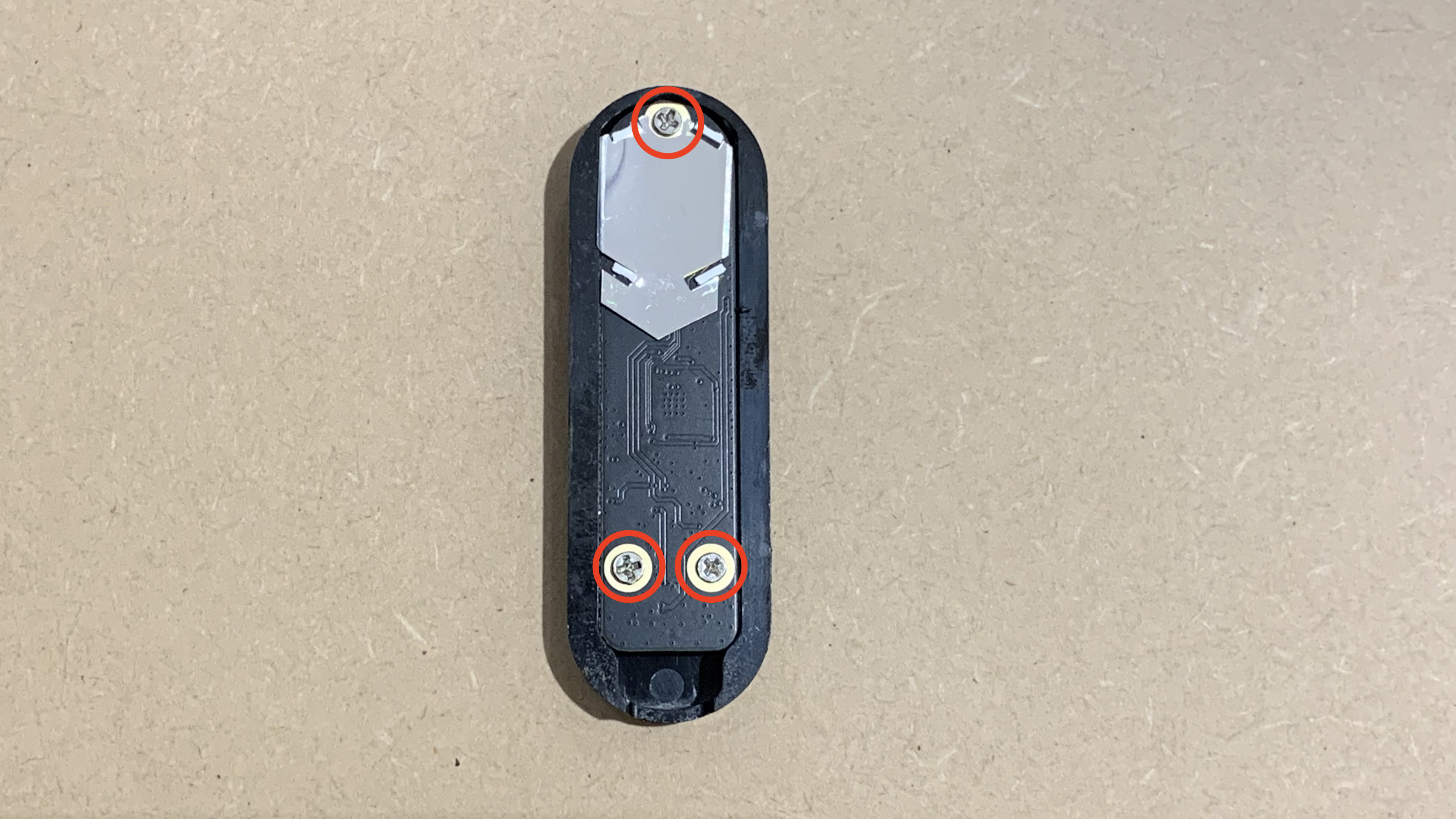

Staccare prima la scheda di conduzione della luce sulla parte superiore del modulo fotocamera. Rimuovere queste tre viti.

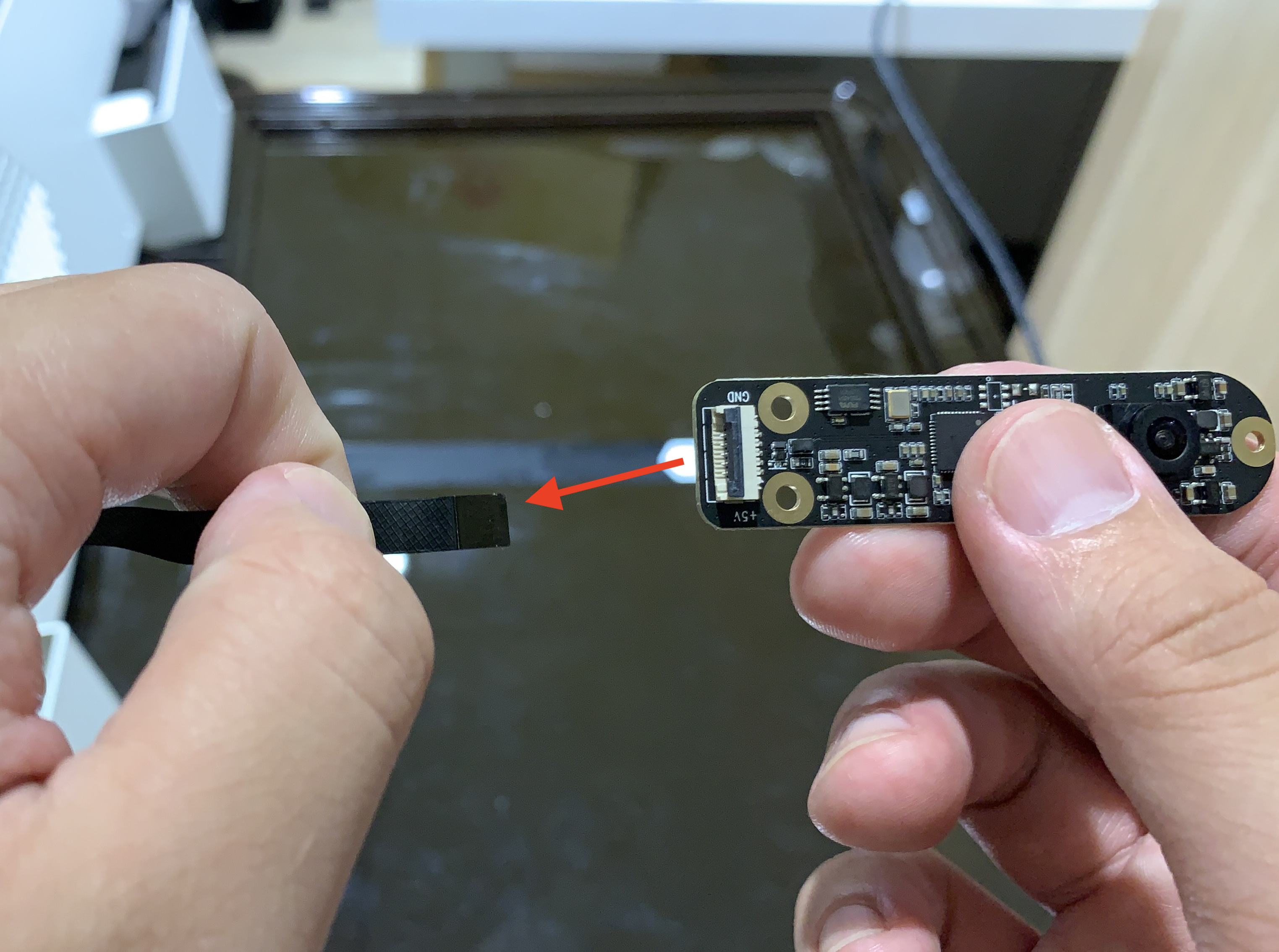

Passo 10 - Rimuovere il cavo della fotocamera.

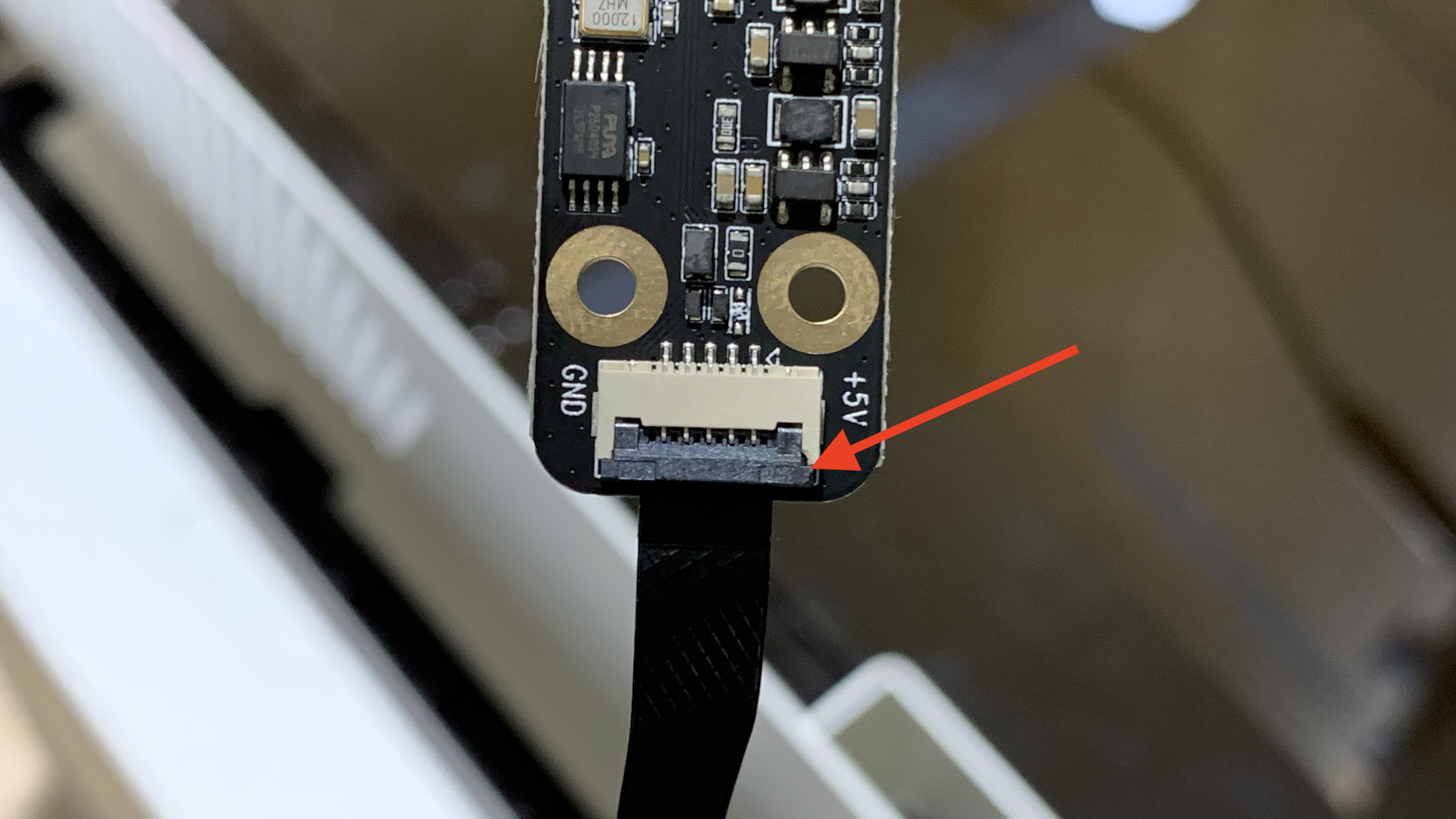

Aprire il fermo di bloccaggio per rimuovere il cavo.

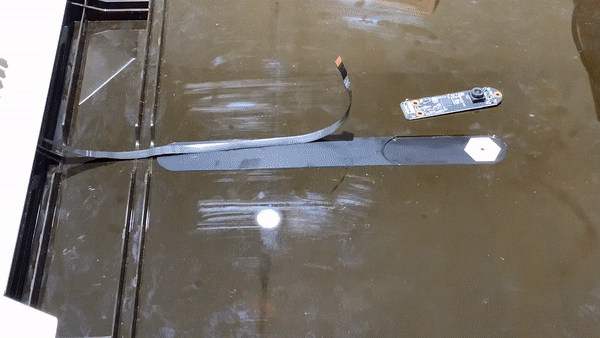

Passo 11 - Far passare il nuovo cavo della fotocamera attraverso la piastra e il coperchio
È possibile saltare questo passaggio se il cavo non viene sostituito.
Passo 12 - Inserire il cavo della fotocamera nel modulo fotocamera

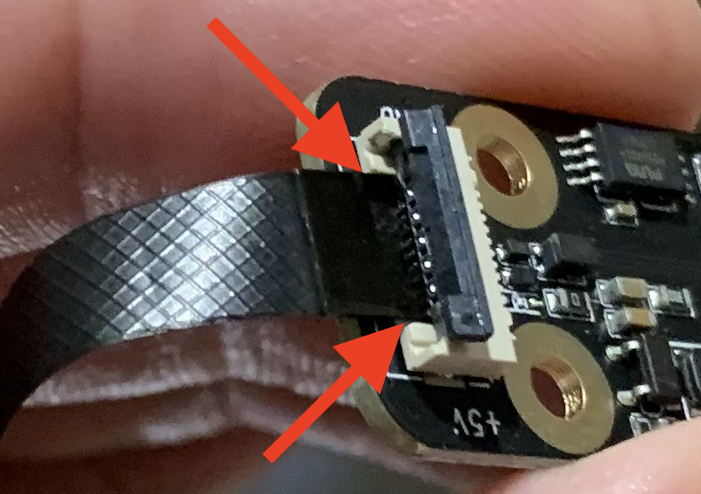

Installare il cavo della fotocamera sul modulo con la superficie metallica rivolta verso il basso. Bloccare il fermo per fissarlo e tirarlo delicatamente per assicurarsi che sia bloccato correttamente.
Assicurarsi che il cavo della fotocamera sia installato correttamente nel connettore.
Passo 13 - Fissare il modulo fotocamera sulla scheda del modulo fotocamera

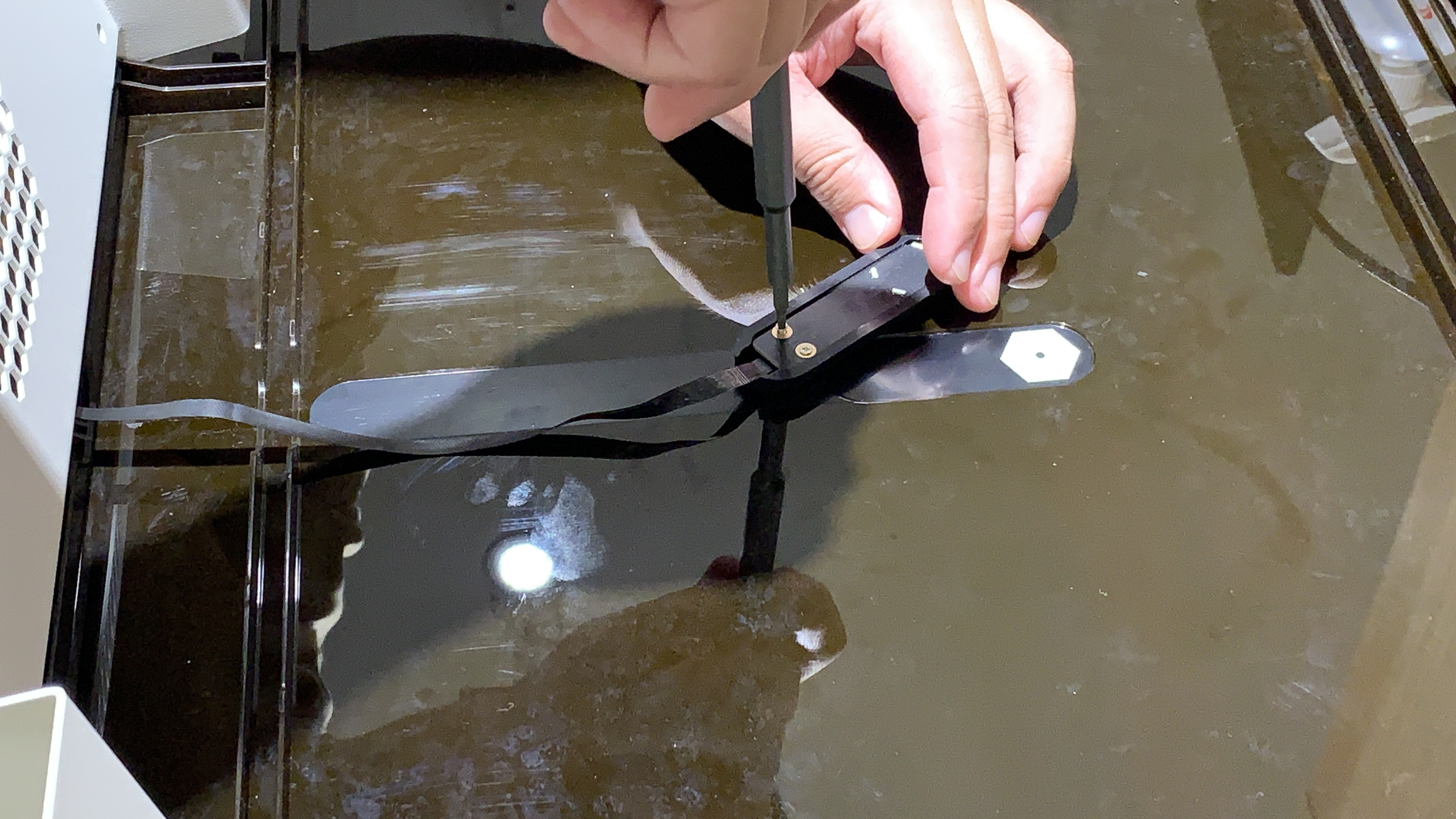

Avvitare le tre viti.

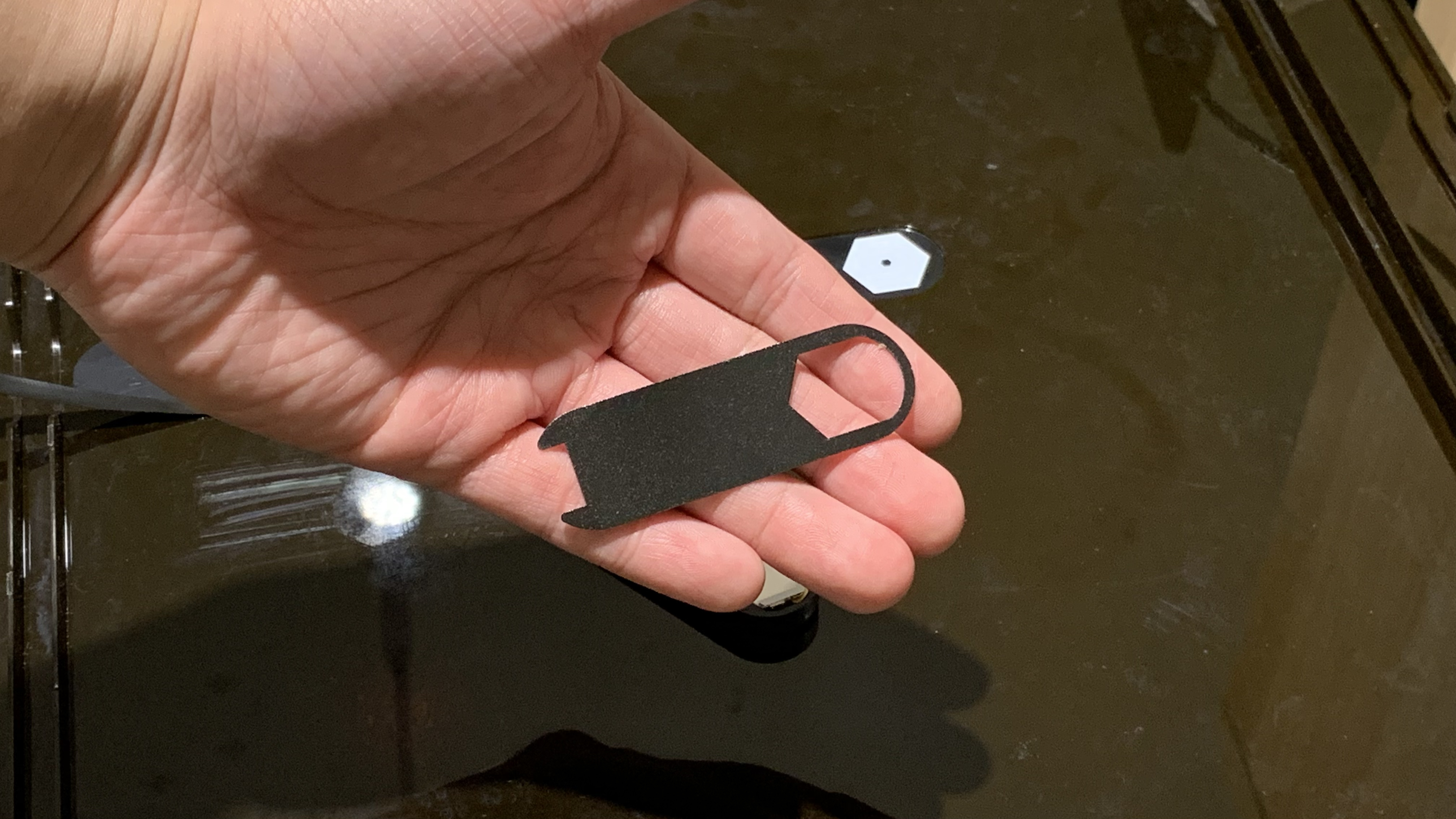

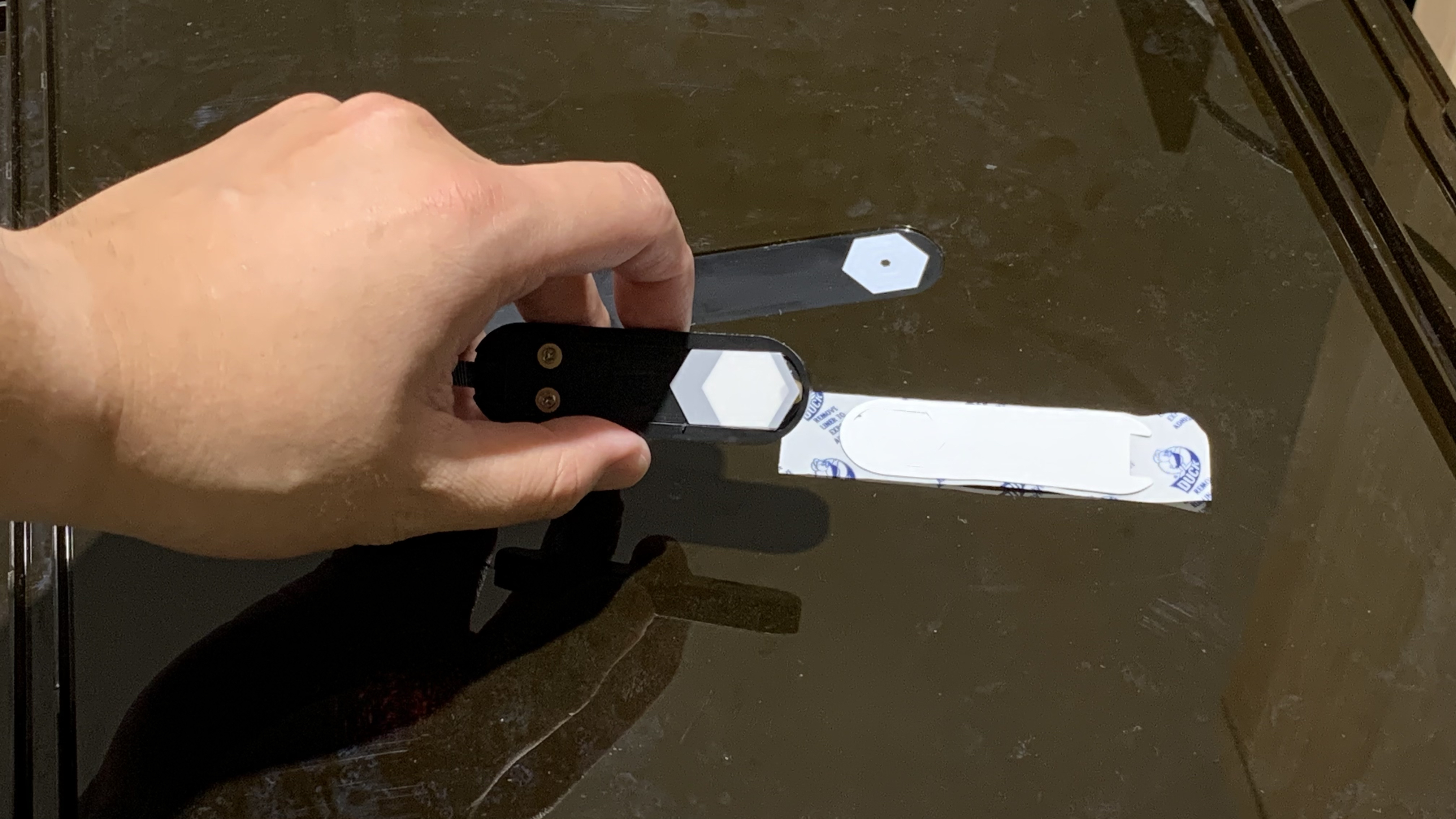

Incollare la nuova scheda di conduzione della luce sul modulo fotocamera.

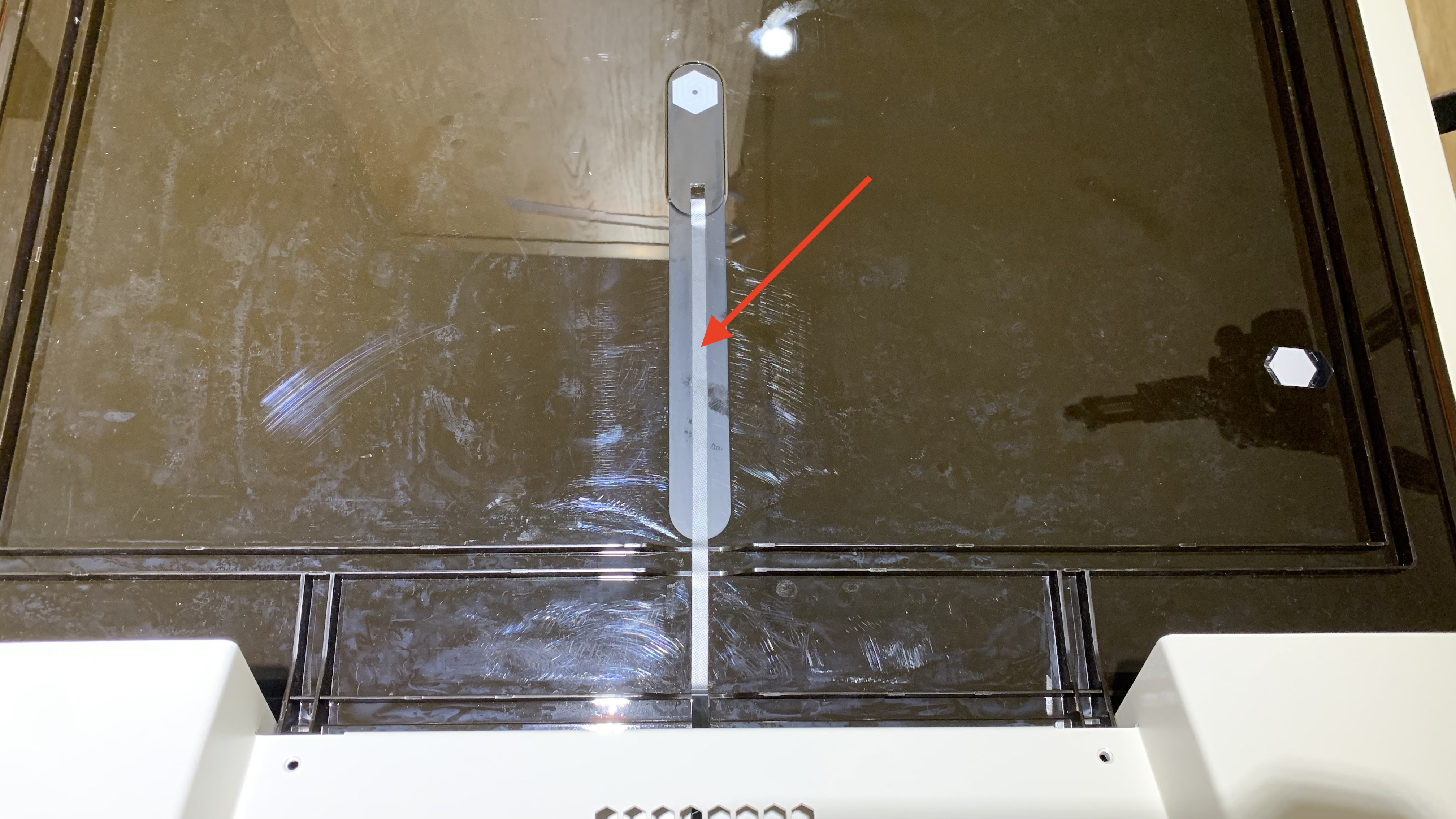

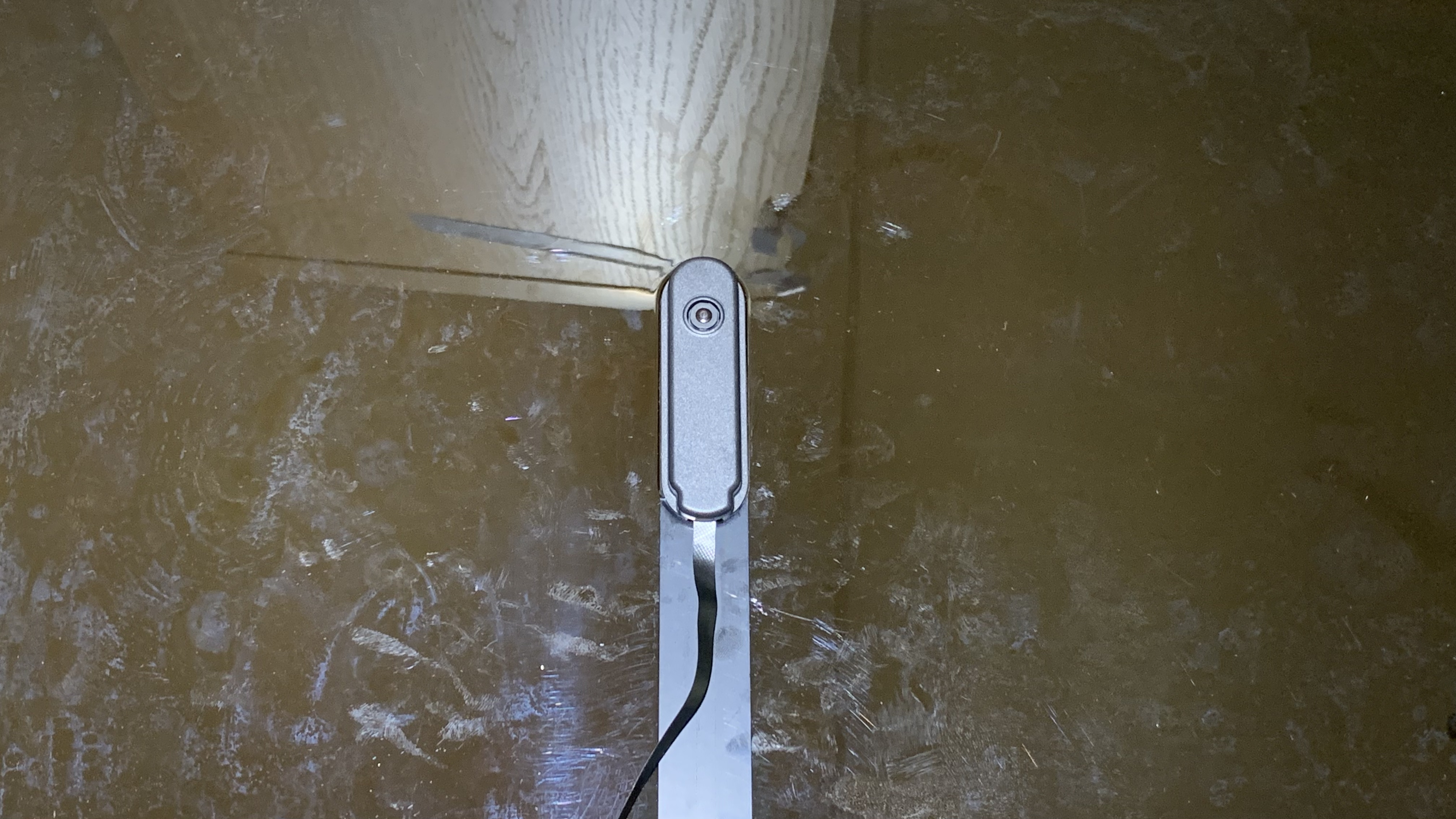

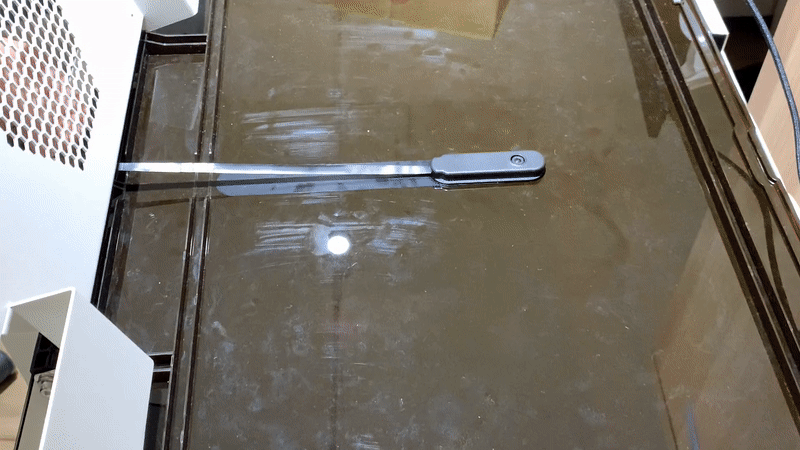

Utilizzare il nastro adesivo per fissare la scheda del modulo fotocamera sul coperchio.

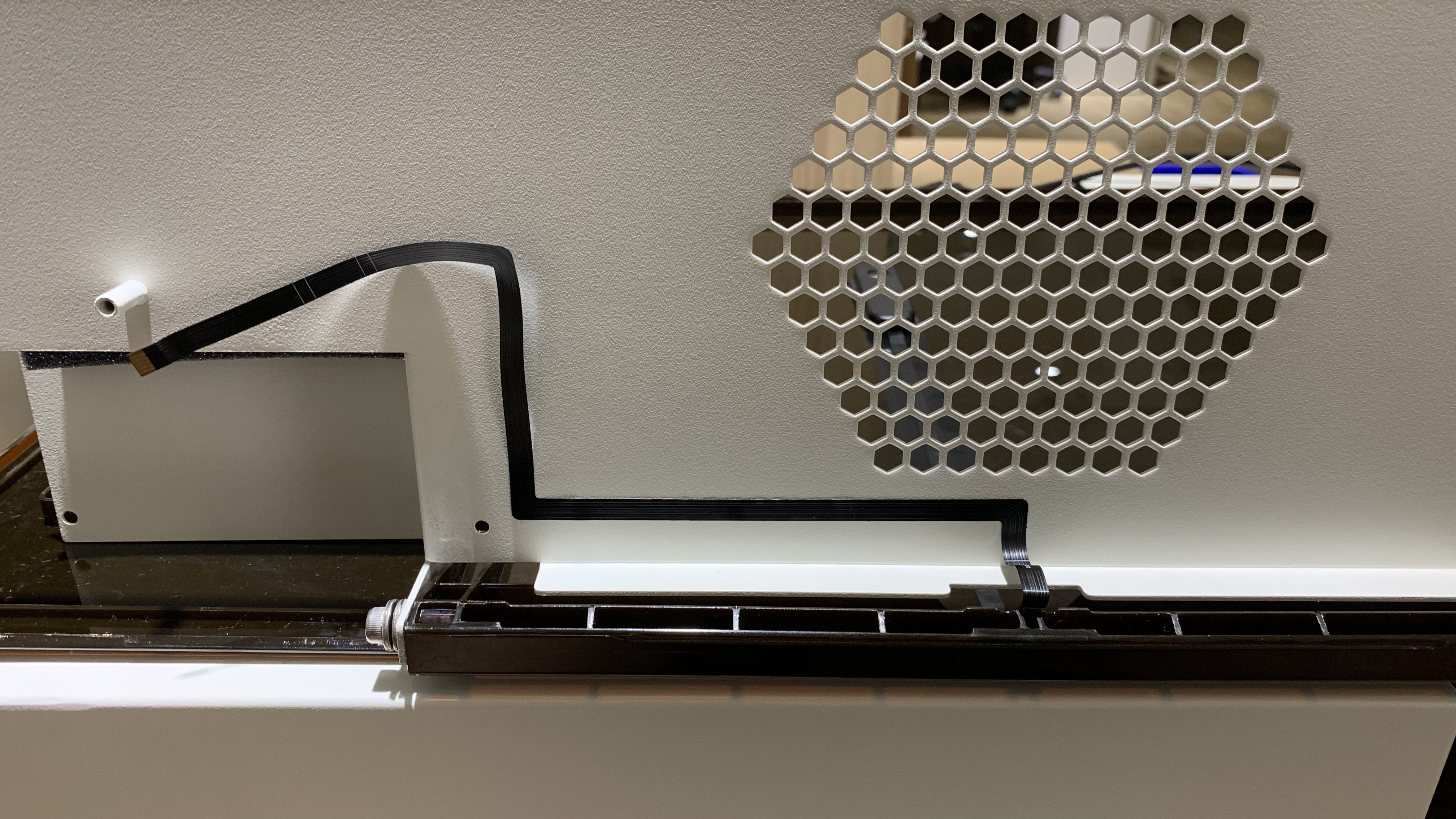

Passo 14 - Fissare il cavo della fotocamera
È possibile saltare questo passaggio se il cavo non viene sostituito.

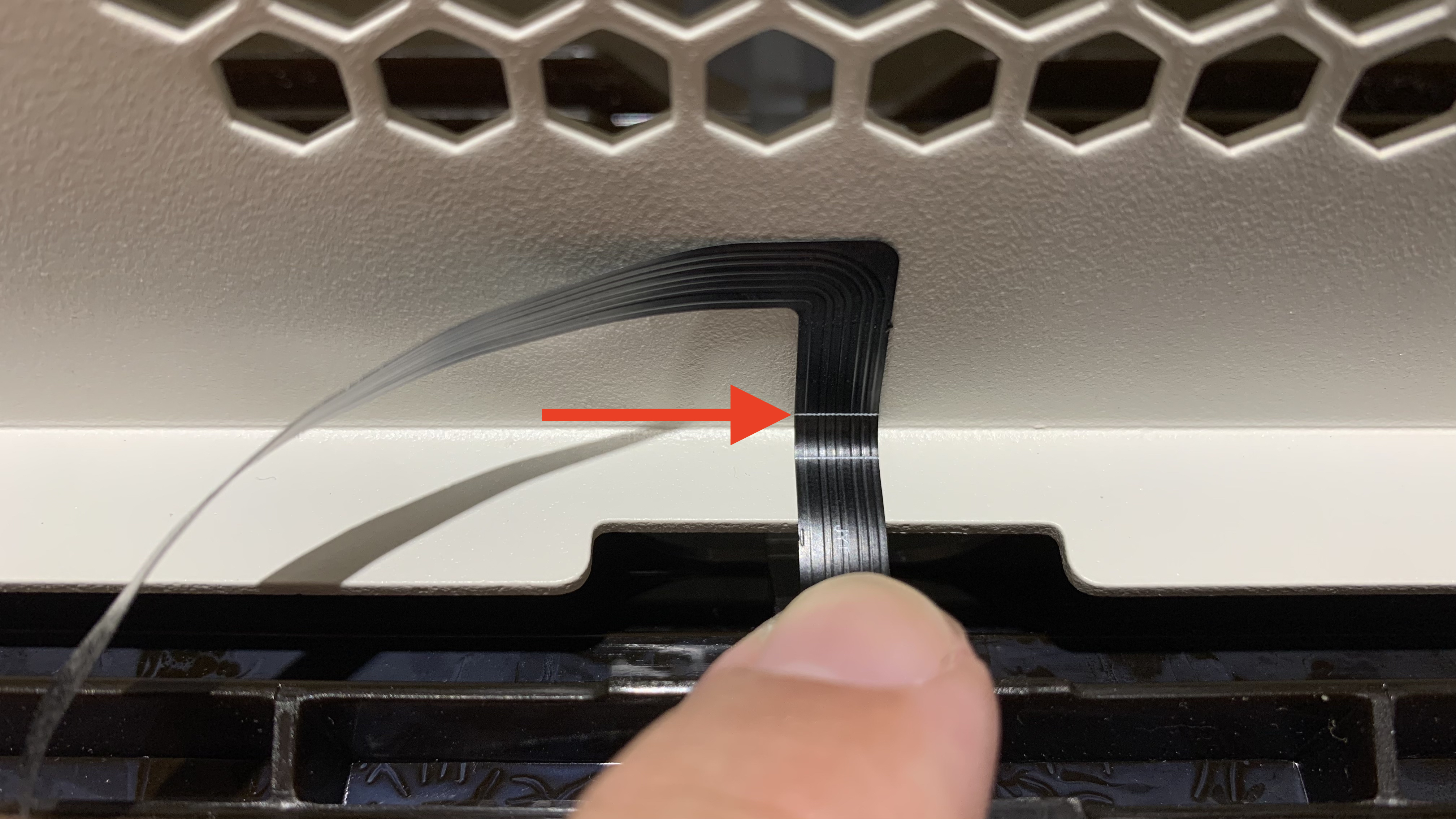

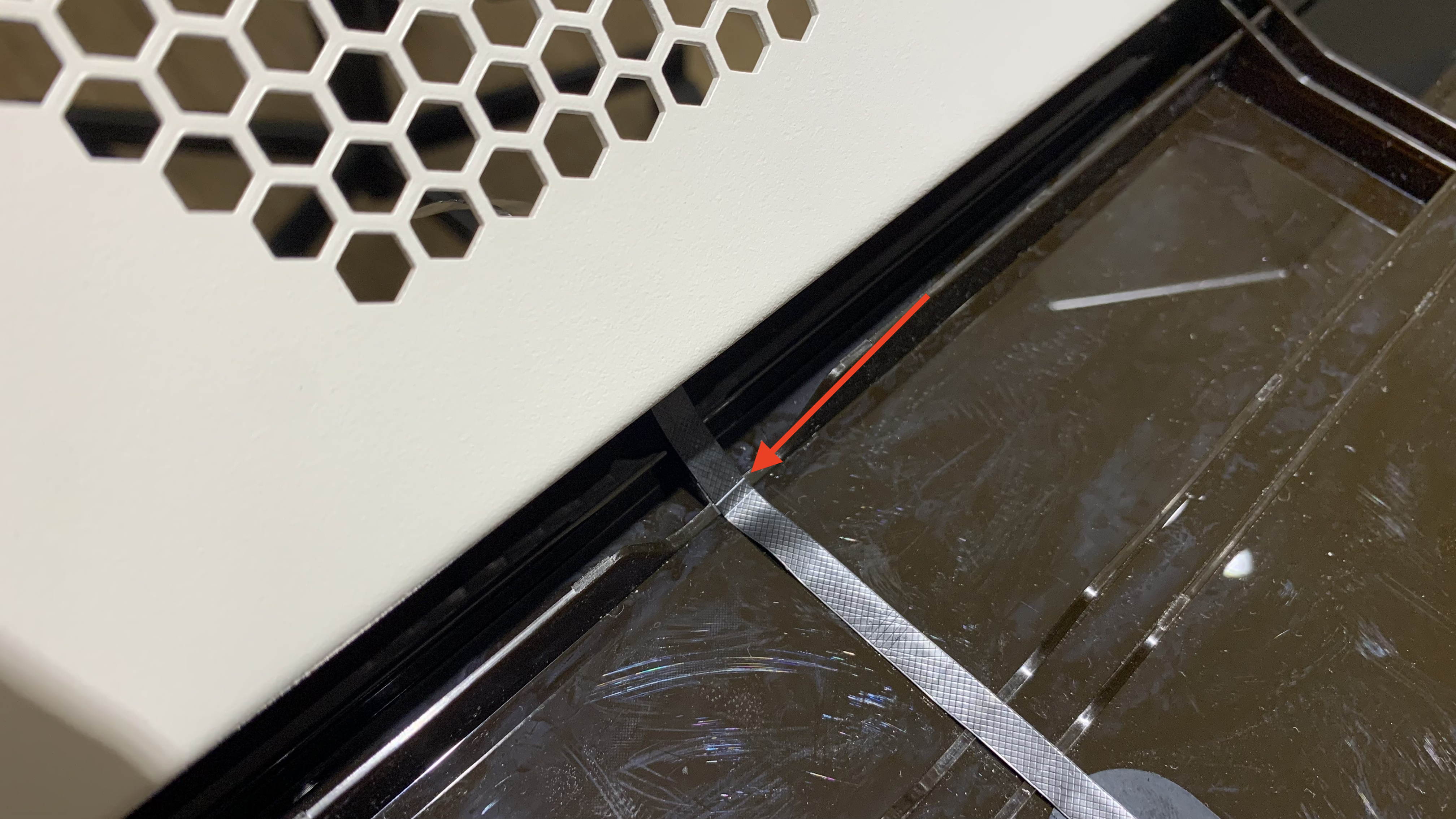

Le due linee bianche indicano la posizione della curva.
Passo 15 - Posizionare la piastra e il coperchio superiore della porta
Lasciare uno spazio sufficiente per permettere l'accesso con le mani.
Passo 16 - Inserire il cavo della fotocamera nella scheda madre
Assicurarsi che la superficie metallica del cavo della fotocamera sia rivolta verso la scheda madre.
La superficie metallica del cavo della fotocamera:
La superficie metallica deve essere rivolta verso la scheda madre:
Inserire il cavo:
Bloccare il connettore:
Passo 17 - Inserire il cavo del motore
Passo 18 - Riposizionare la piastra e avvitare le viti
Vite T8 x 8 pezzi
Passo 19
Completati i passaggi precedenti, il cavo della fotocamera è stato sostituito con successo. Tuttavia, poiché la procedura ha comportato lo spostamento del coperchio della porta e della fotocamera, è necessario eseguire la calibrazione della fotocamera come ultimo passaggio prima di riprendere l'utilizzo della macchina.
Per ulteriori informazioni, consultare questa pagina: Calibrazione della fotocamera.
