Ador - Sostituzione della scheda madre

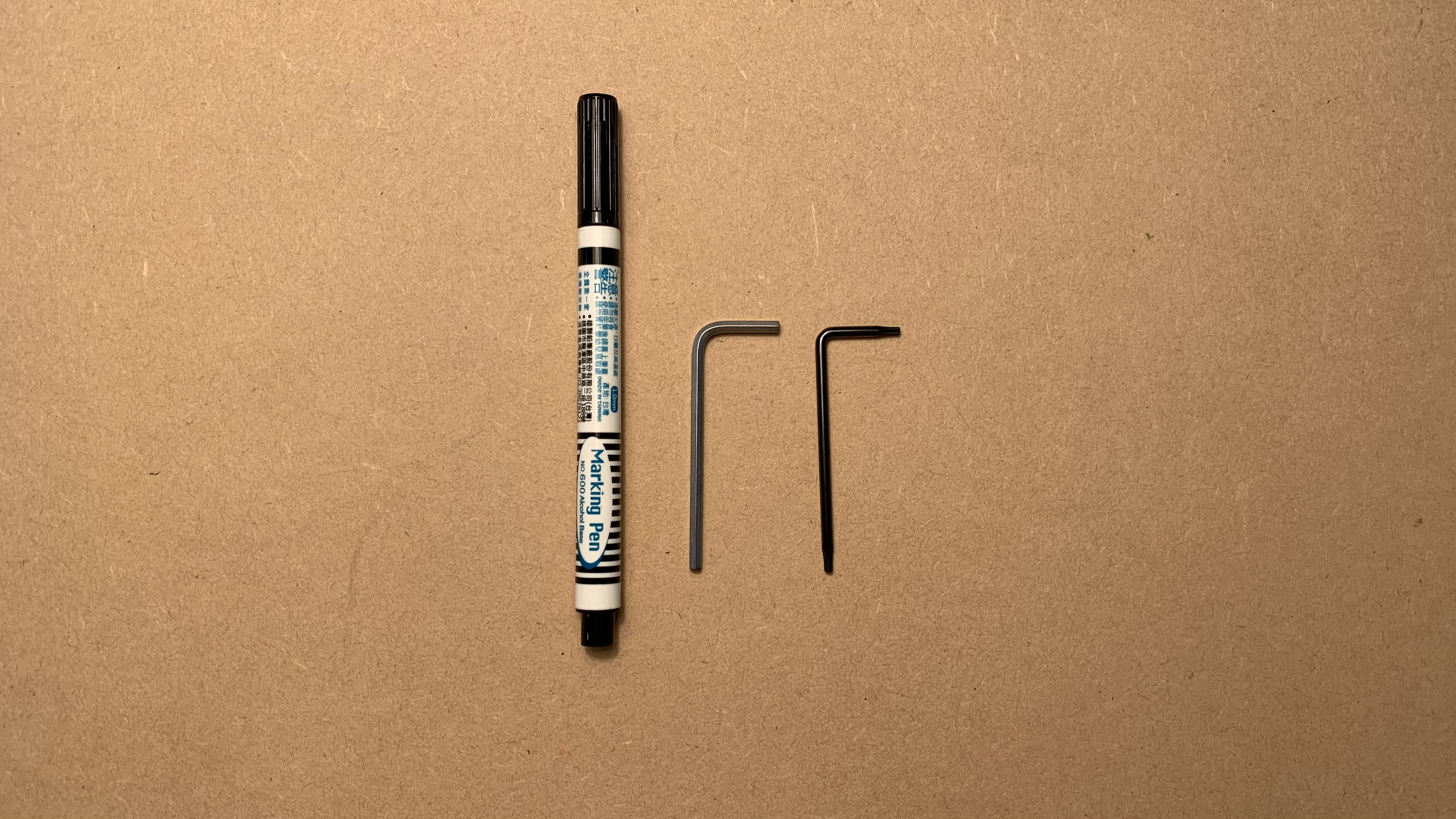

Strumenti

1. Cacciavite Torx T8 Cacciavite
2. Chiave a brugola da 2,5 mm
3. Pennarello o nastro adesivo colorato

Passo 1 - Spegnere la macchina e scollegare il cavo di alimentazione

Passo 2 - Svitare le viti sulla piastra

Viti T8 x 8 pezzi (La piastra e il coperchio dello sportello sono collegati.)

Passo 3 - Spostare leggermente in avanti la piastra e il coperchio dello sportello

Passo 4 - Scollegare il cavo del motore

Dopo aver scollegato questo cavo, sarà più facile rimuovere il cavo della fotocamera.

Passo 5 - Scollegare il cavo della fotocamera

Nota: c'è un fermo che blocca il cavo. Aprire il fermo per rimuovere il cavo della fotocamera.

Fermo di bloccaggio:

Fermo di bloccaggio aperto:

Estrarre il cavo:

Passo 6 - Rimuovere la piastra e il coperchio dello sportello

Passo 7 - Contrassegnare la posizione del cavo piatto a 38 pin con un pennarello o del nastro adesivo

Passo 8 - Scollegare i cavi sul lato destro della scheda madre

Si consiglia di scattare una foto, nel caso in cui si dimentichi la posizione dei cavi.

Passo 9 - Rimuovere le viti sulla scheda madre

Vite esagonale da 3mm x 4pz

Passo 10 - Rimuovere il cavo piatto a 38 pin dalla piastra

Si noti che c'è del nastro adesivo sul retro del cavo.

Estrarre la scheda madre inclinandola di 45 gradi.

Per rimuovere questo cavo, è necessario premere il fermo.

Rimuovere tutti i cavi.

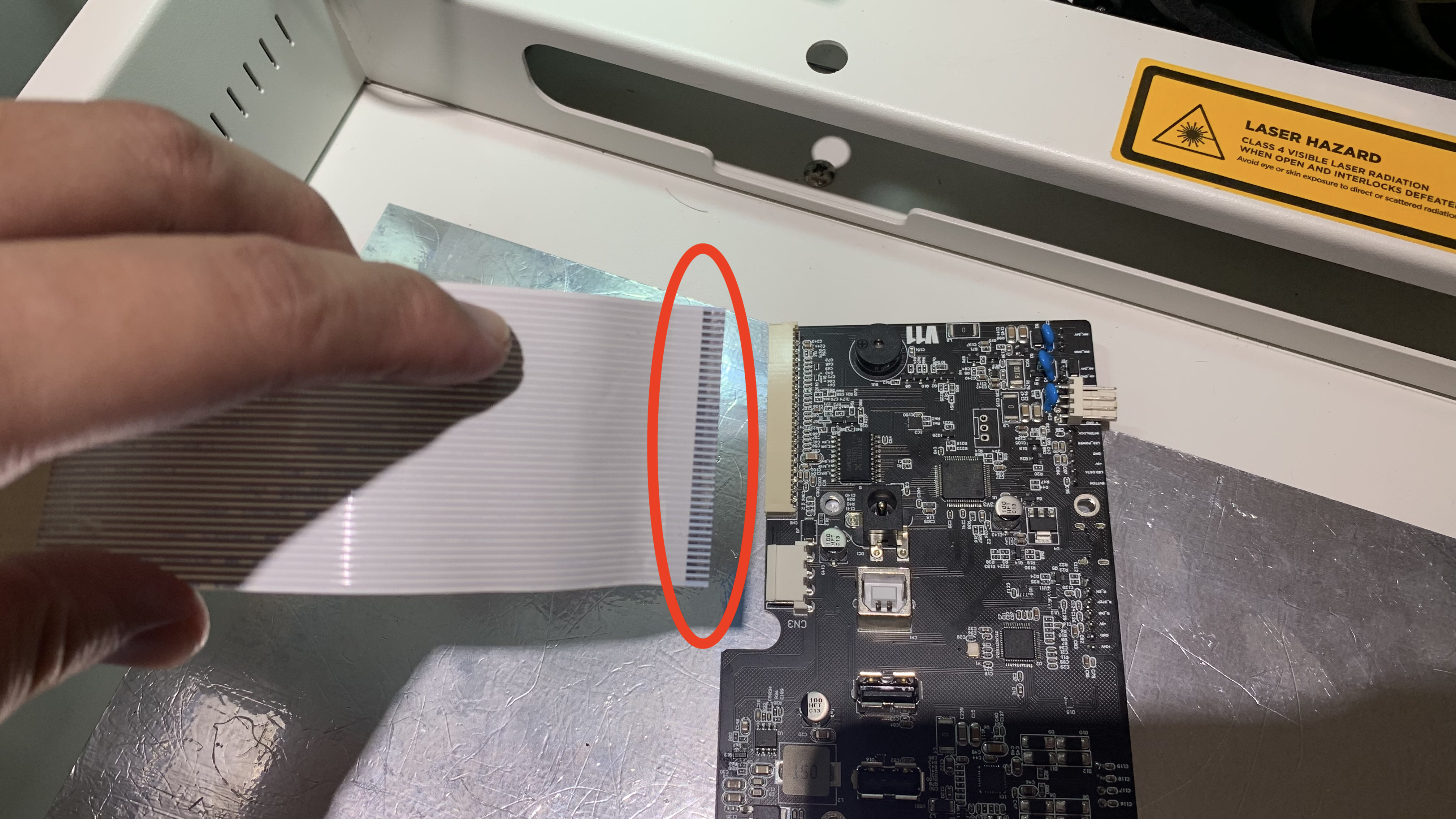

Passo 11 - Inserire il cavo piatto a 38 pin nella nuova scheda madre

Assicurarsi che i pin di connessione siano rivolti verso l'alto.

Passo 12 - Inserire i cavi e riposizionare la scheda madre

Fare attenzione a non piegare alcun cavo.

Passo 13 - Avvitare le viti sulla scheda madre

Passo 14 - Inserire tutti i cavi tranne il cavo della fotocamera e il cavo del motore

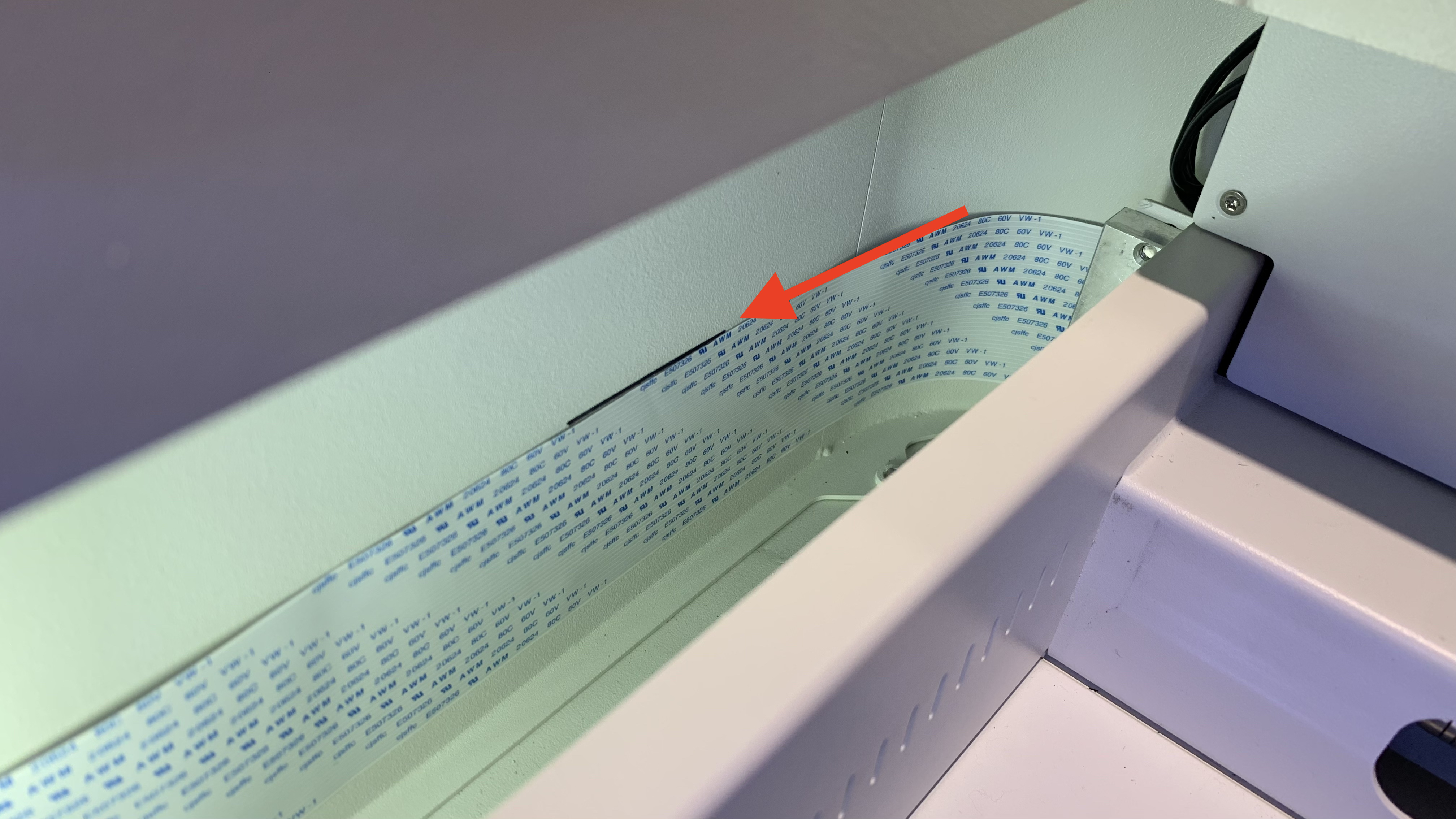

Passo 15 - Fissare il Cavo piatto a 38 pin

Allineare la parte superiore del cavo piatto con il bordo inferiore del segno e fissarlo al lato sinistro della piastra lungo l'angolo superiore sinistro.

Passo 16 - Posizionare la piastra e il coperchio della porta sulla parte superiore

Lasciare uno spazio sufficiente per consentire l'accesso con le mani.

Passo 17 - Inserire il cavo della fotocamera nella scheda madre

Nota: la superficie metallica del cavo della fotocamera deve essere rivolta verso la scheda madre.

La superficie metallica del cavo della fotocamera:

La superficie metallica deve essere rivolta verso la scheda madre:

Inserire il cavo:

Bloccare il fermo:

Passo 18 - Inserire il cavo del motore

Passo 19 - Riposizionare la piastra e avvitare le viti

Viti T8 x 8 pezzi

Passo 20

Una volta completati i passaggi precedenti, il coperchio dello sportello è stato sostituito con successo. Tuttavia, poiché la procedura ha comportato lo spostamento del coperchio dello sportello e della fotocamera, si prega di eseguire la calibrazione della fotocamera come passaggio finale prima di riprendere l'utilizzo della macchina.
Per ulteriori informazioni, consultare questa pagina: Calibrazione della fotocamera
