Ador - Sostituzione della scheda di controllo dell'asse Z

Elementi necessari:

Preparazione personale:
Cacciavite a croce

Fase 1

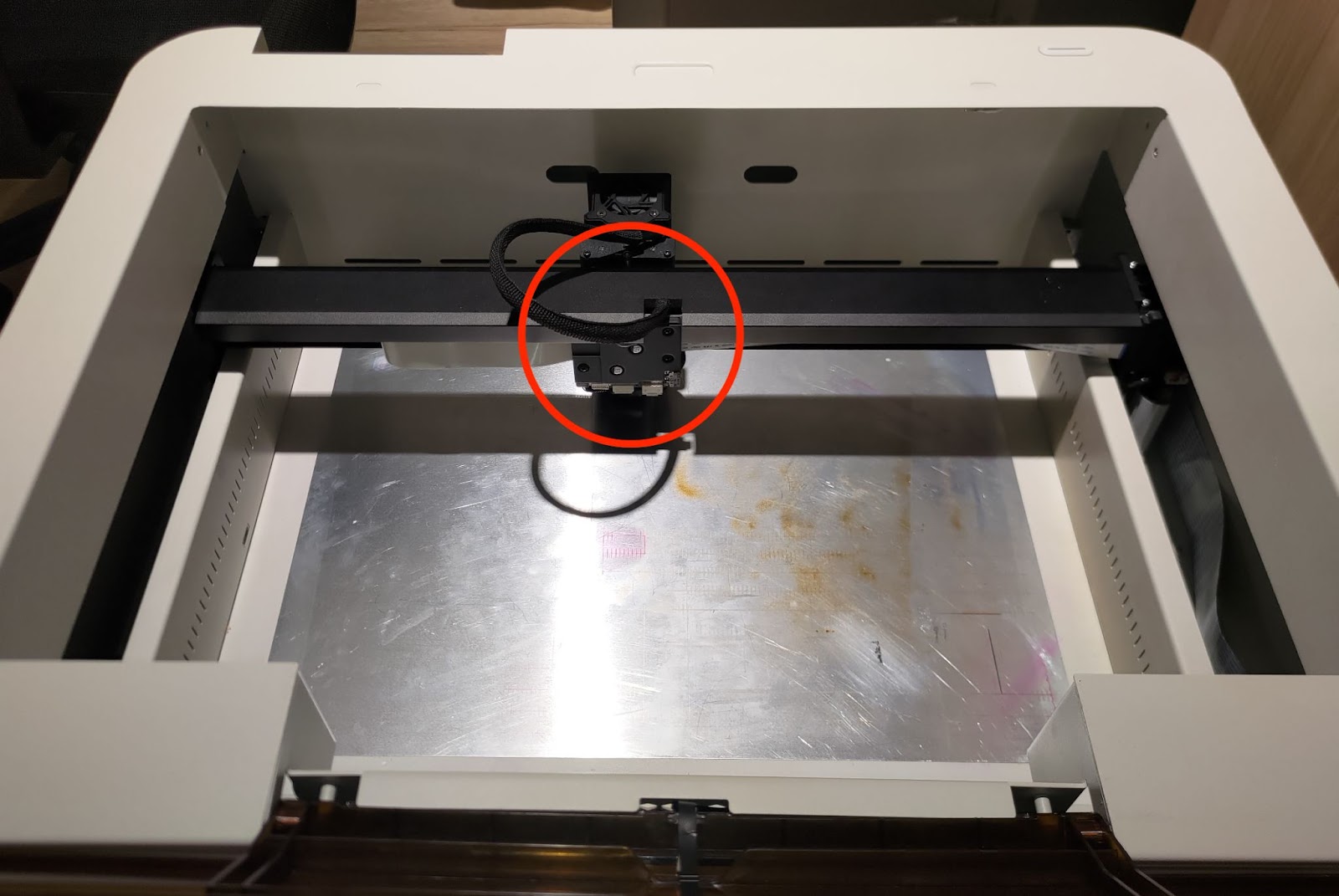

Individuare la scheda sul retro dell'adattatore del modulo.

Fase 2

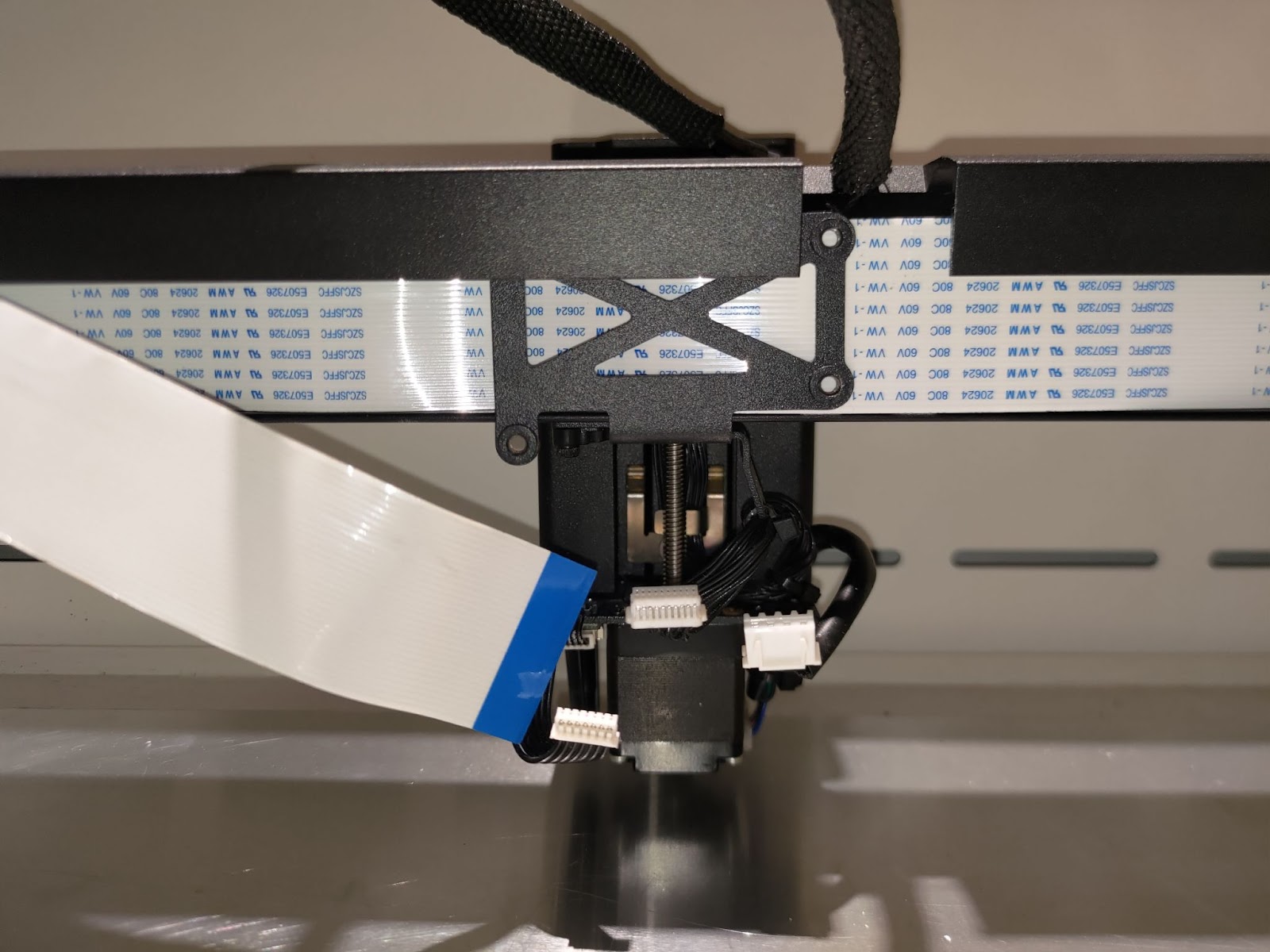

Scollegare i tre cavi indicati nell'immagine seguente.

Fase 3

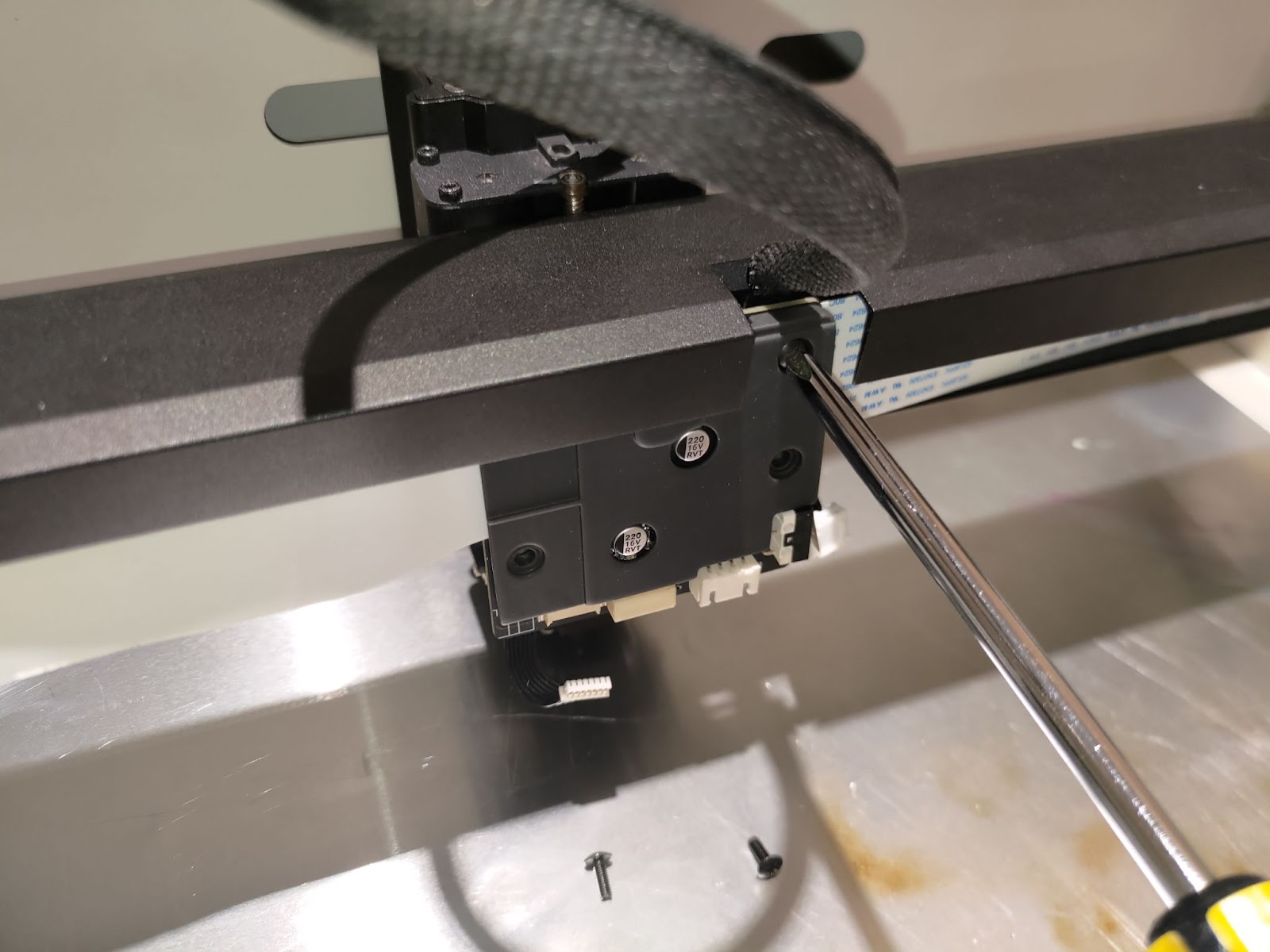

Svitare le tre viti con un cacciavite a croce. Sarà quindi possibile rimuovere il coperchio nero.

Fase 4

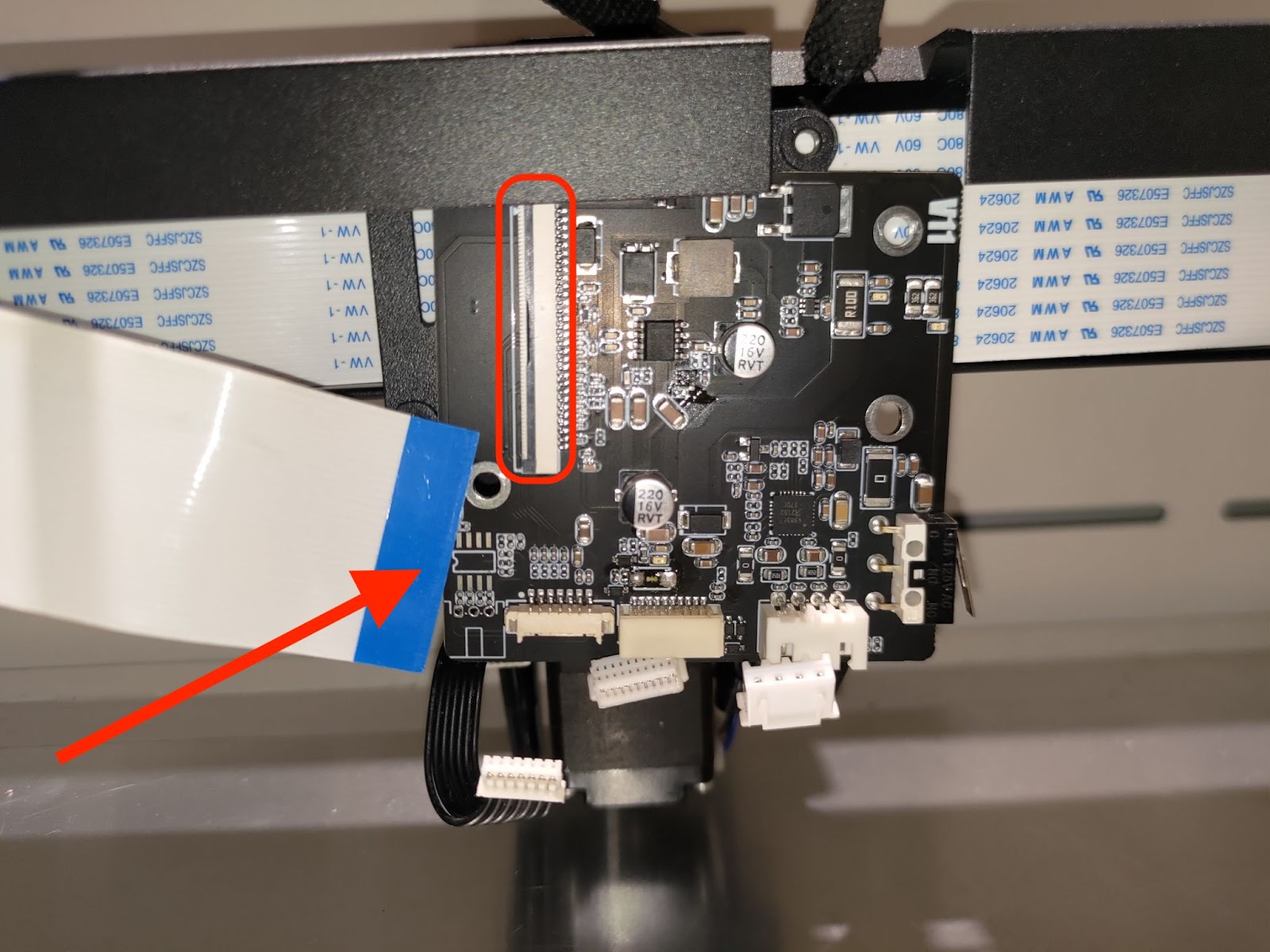

Rimuovere questo cavo aprendo il connettore cerchiato ed estraendo il cavo piatto come indicato.

Fase 5

La vecchia scheda è ora completamente rimossa.

Fase 6

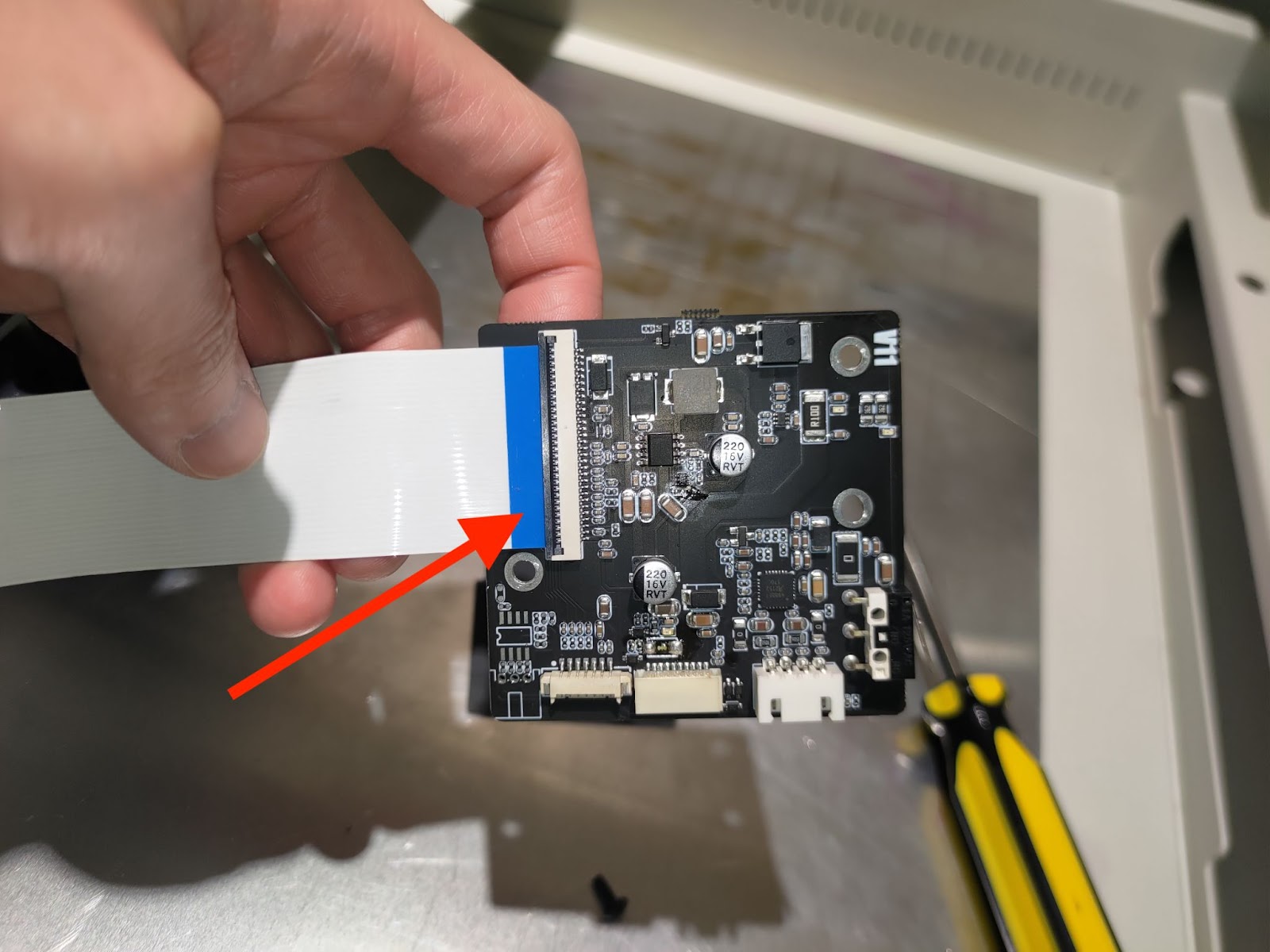

Collegare il cavo piatto alla nuova scheda.

Fase 7

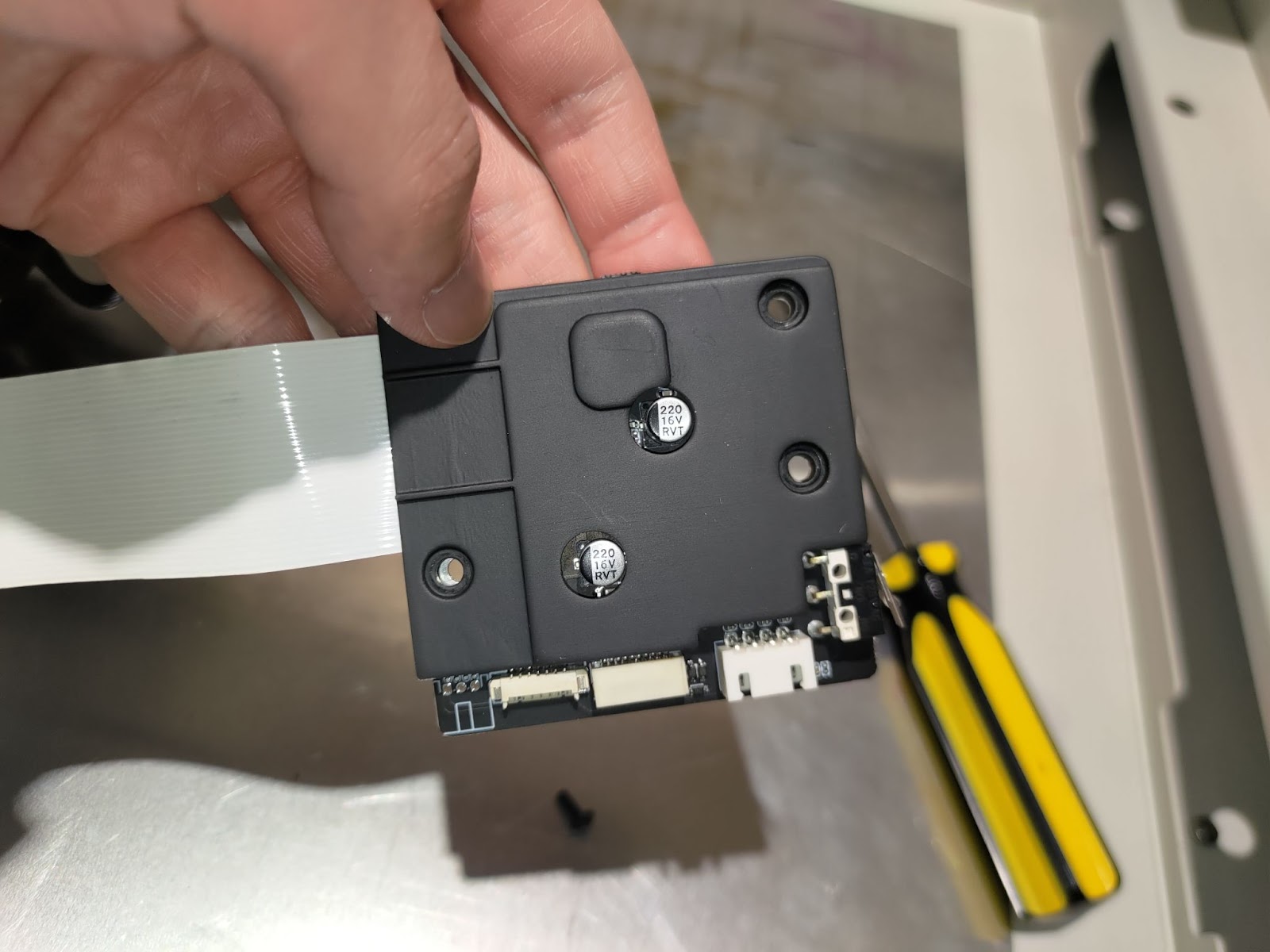

Posizionare il coperchio.

Fase 8

Riavvitare le tre viti fissando la scheda e il coperchio.

Fase 9

Ricollegare questi cavi.
