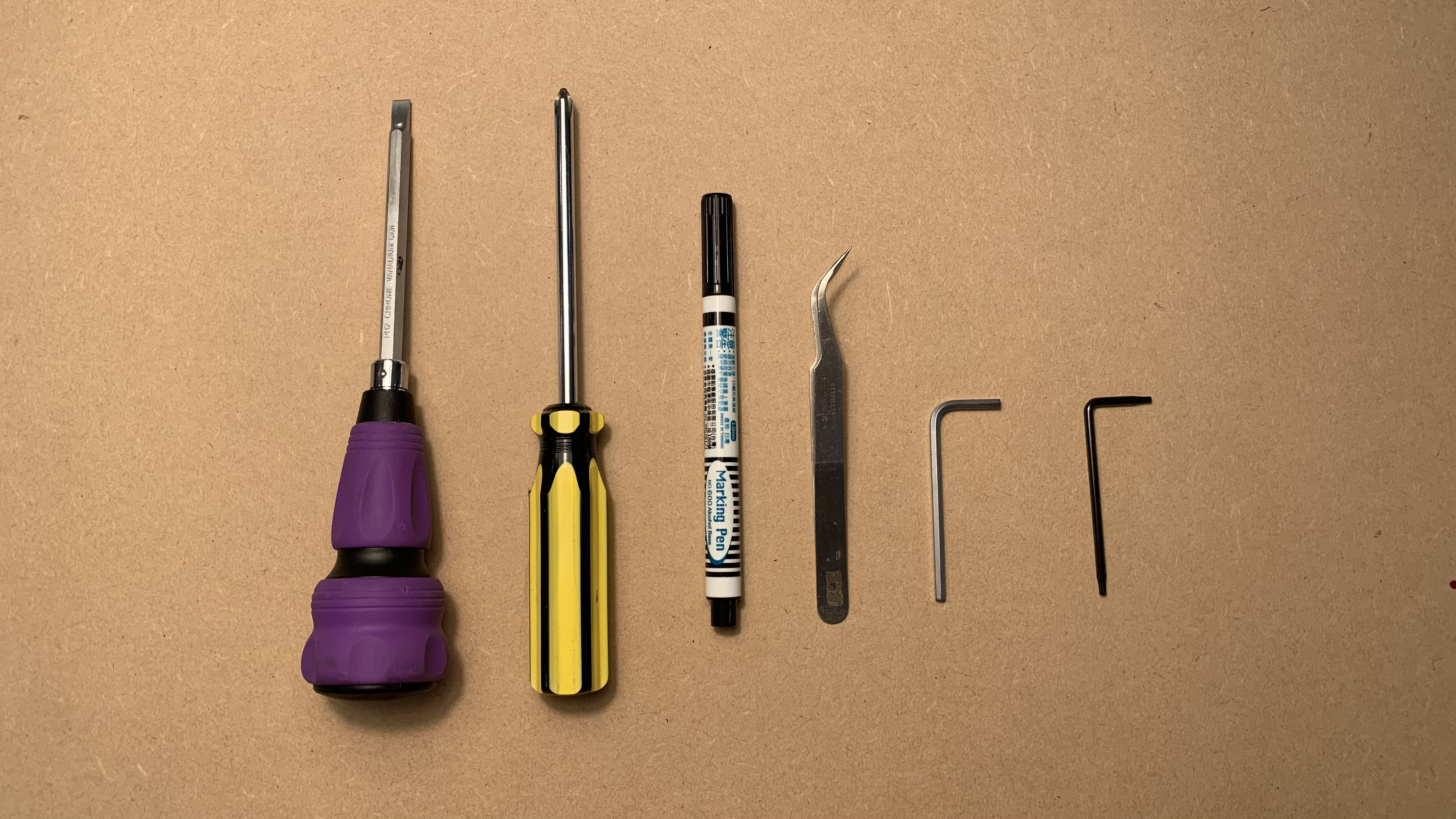

Utensili
| 1 |
Cacciavite Torx T8 Cacciavite |
| 2 |
Chiave esagonale da 3mm |
| 3 |
Cacciavite a croce |
| 4 | Pennarello indelebile |
| 5 |
Raschietto o cacciavite a taglio |
| 6 |
Pinzette |
Fase 1
Spegnere la macchina, scollegare il cavo di alimentazione e capovolgere l'apparecchio.
Fase 2
Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Questa marcatura è necessaria poiché la vite di questo piedino è più corta delle altre e deve essere riposizionata nello stesso punto.
Fase 3
Svitare le viti inferiori.
(6 viti T8 e 4 viti esagonali da 3 mm)
Passo 4
Capovolgere la macchina e svitare le viti laterali (2 viti T8)
Passo 5
Contrassegnare i fori delle viti su entrambi i lati con una penna.
Questo serve a ricordare che i lati contrassegnati saranno rivolti verso l'area di lavoro durante l'assemblaggio.
Passo 6

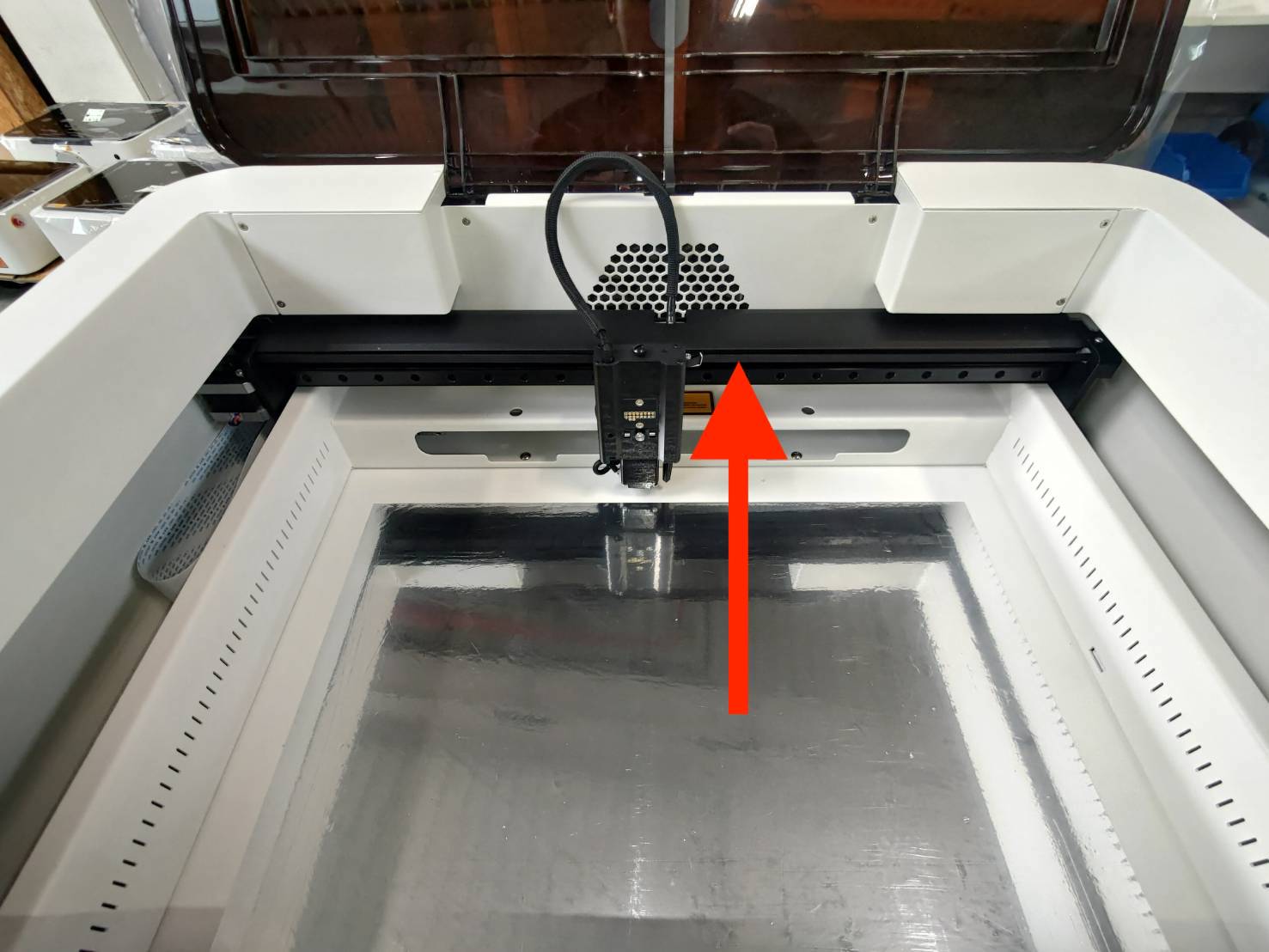

Spostare la sede del modulo verso la ventola fino al punto finale.
Passo 7
Sollevare il telaio superiore con entrambe le mani e posizionarlo sui perni di supporto.
(Fare attenzione a non far incastrare i cavi tra i telai.)
Esempio di telaio posizionato sui perni di supporto:
Video dimostrativo del sollevamento (Il video è stato girato all'interno della macchina):
Passo 8

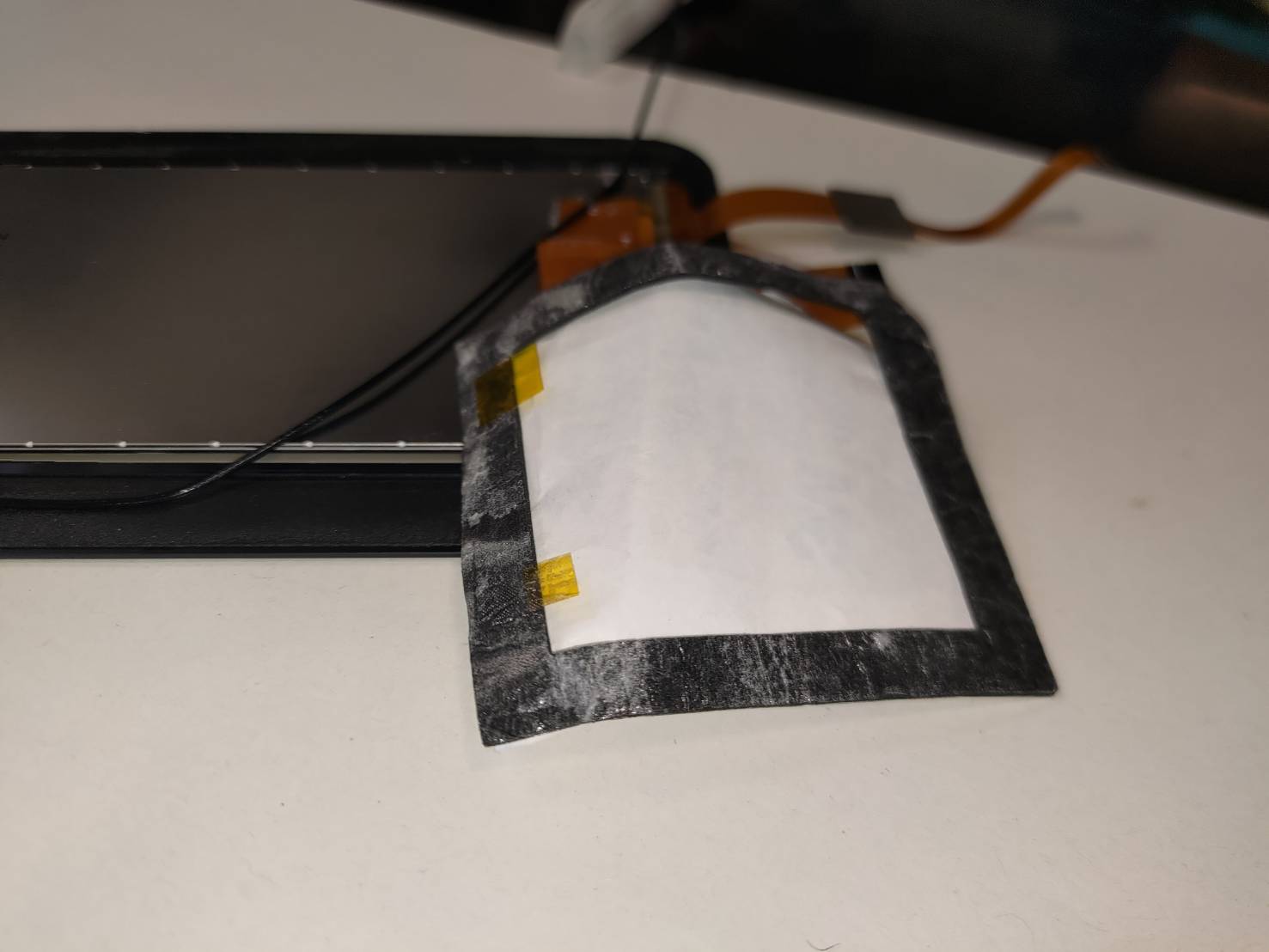

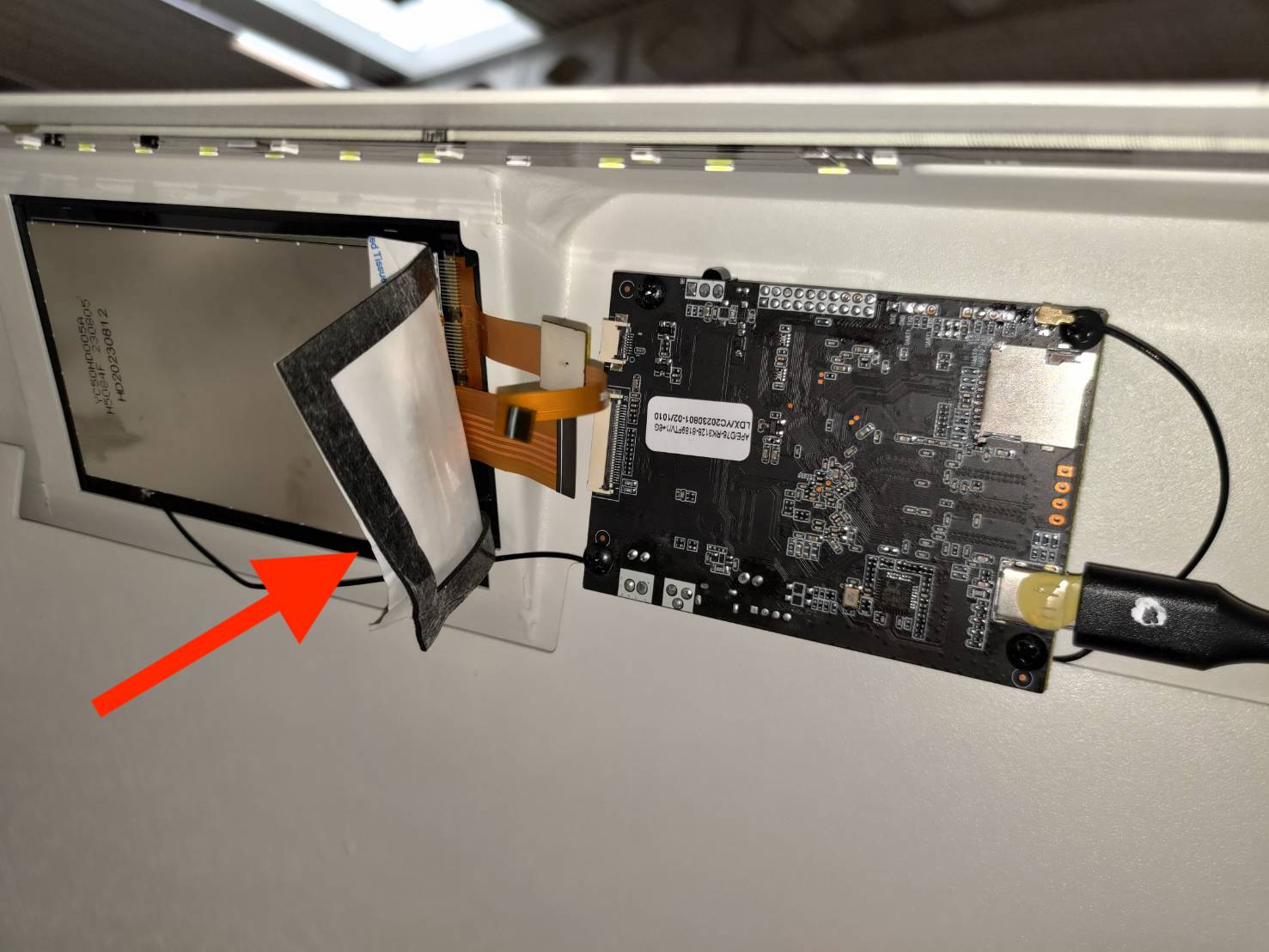

Piegare il nastro in schiuma 3M verso lo schermo.
Passo 9

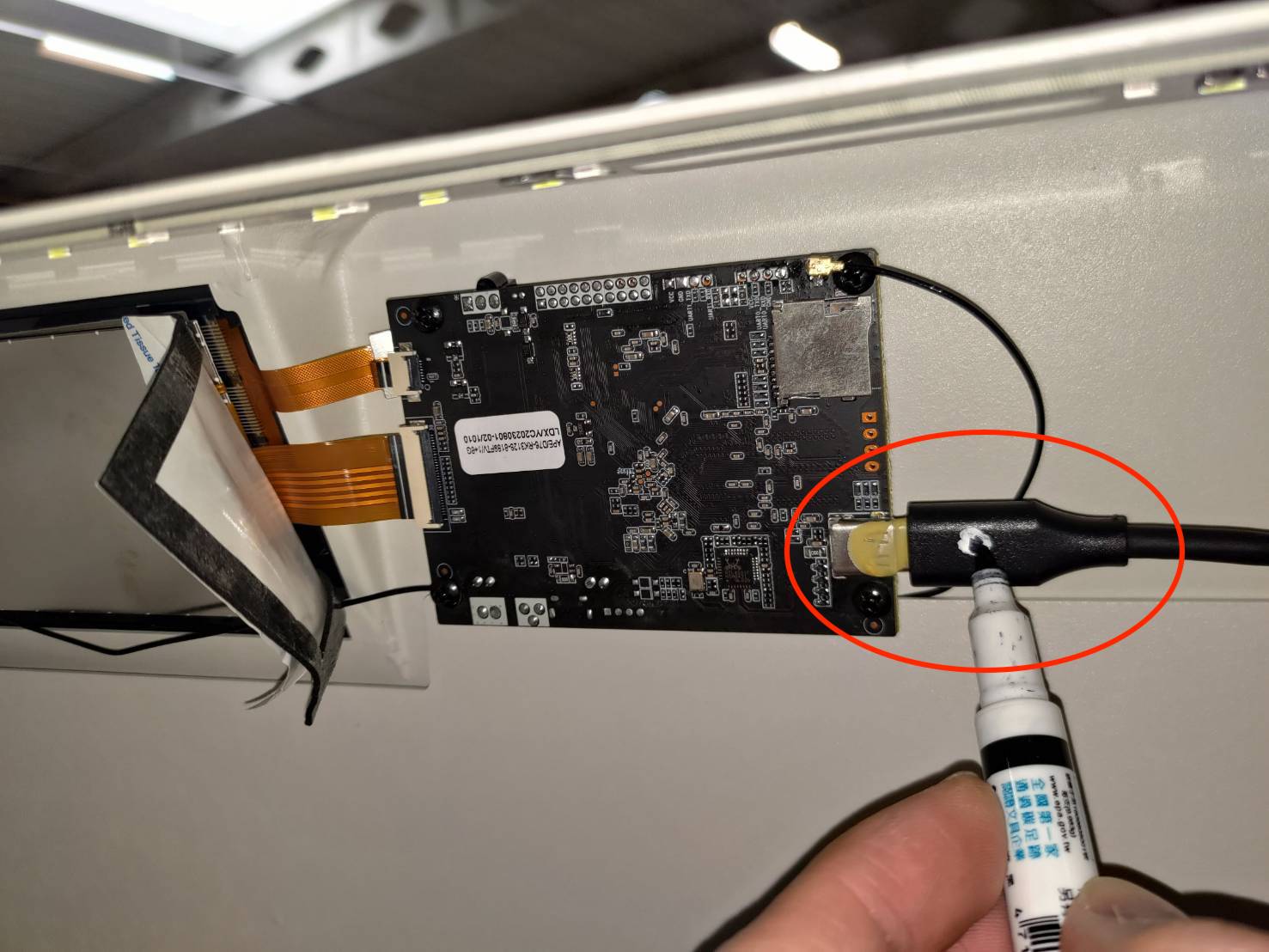

Contrassegnare il cavo USB-C.
Questo è necessario perché il connettore USB-C deve essere inserito nella direzione corretta. Contrassegnandolo, sarà possibile ricordare l'orientamento originale durante l'assemblaggio. (Il lato contrassegnato deve essere rivolto verso l'area di lavoro.)
Passo 10
Scatta una foto per documentare le posizioni originali di tutti i cavi.
L'obiettivo è ricordare le posizioni dei cavi per poterli ricollegare correttamente.
Passo 11

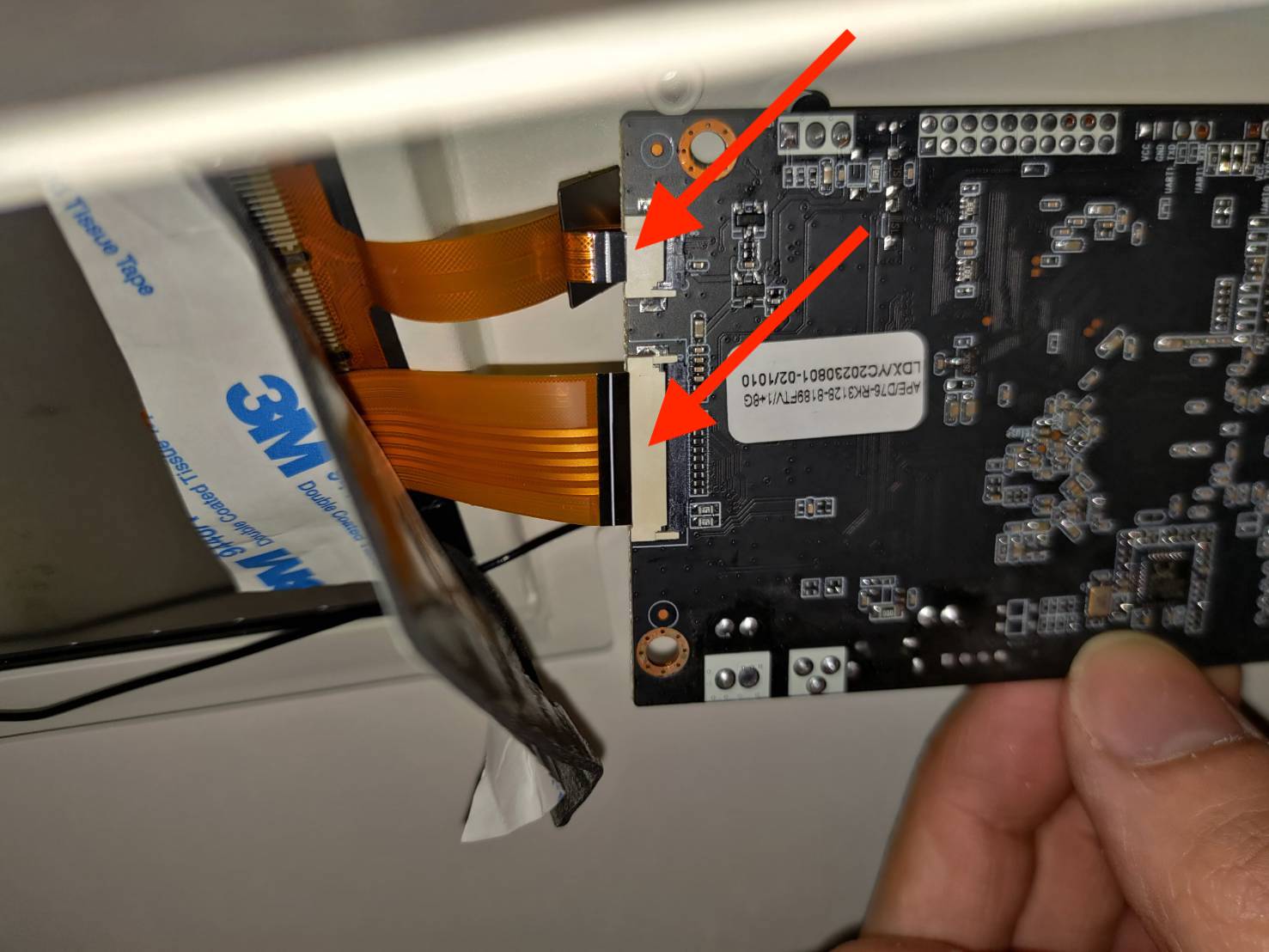

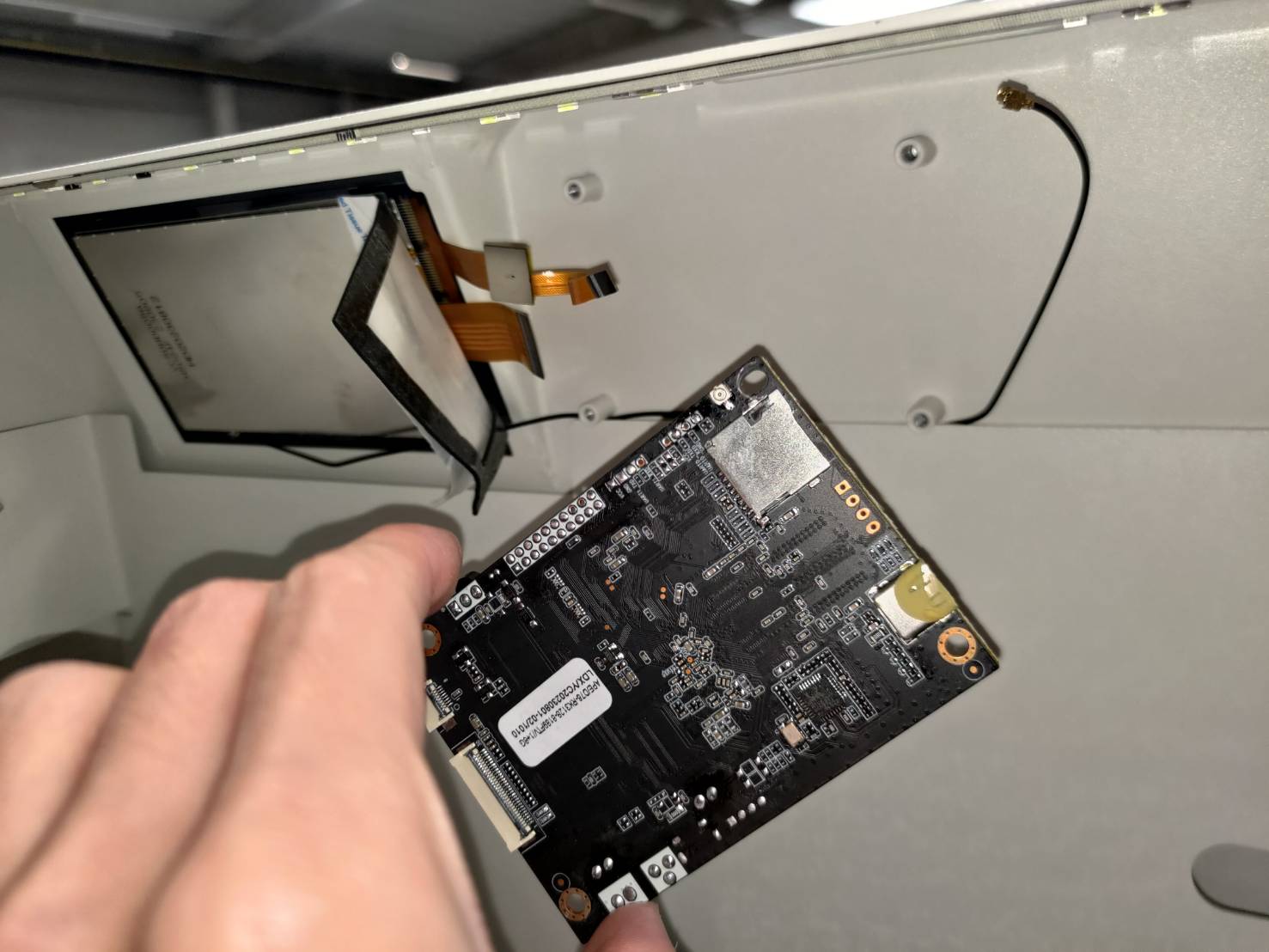

Rimuovere i cavi piatti, il connettore USB-C e l'antenna Wi-Fi.

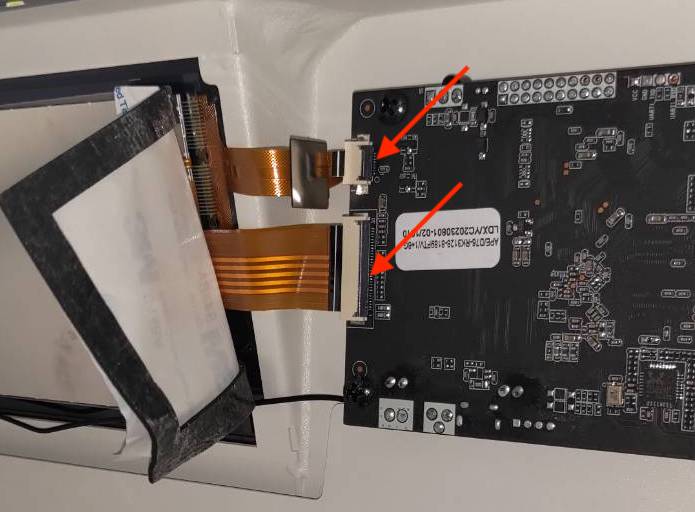

Nota: i cavi piatti sono fissati da clip di bloccaggio. Aprire le clip per rimuovere i cavi piatti.

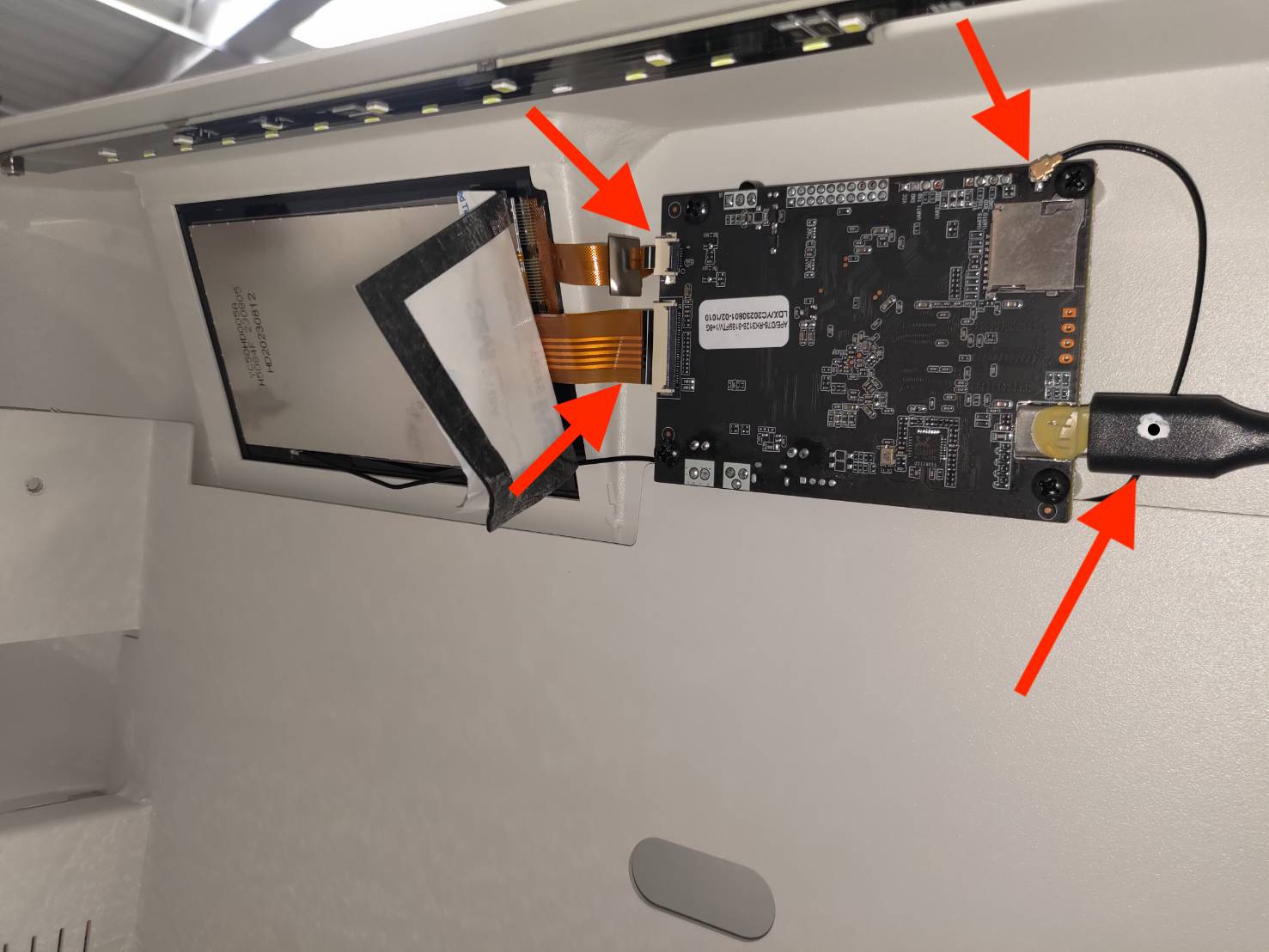

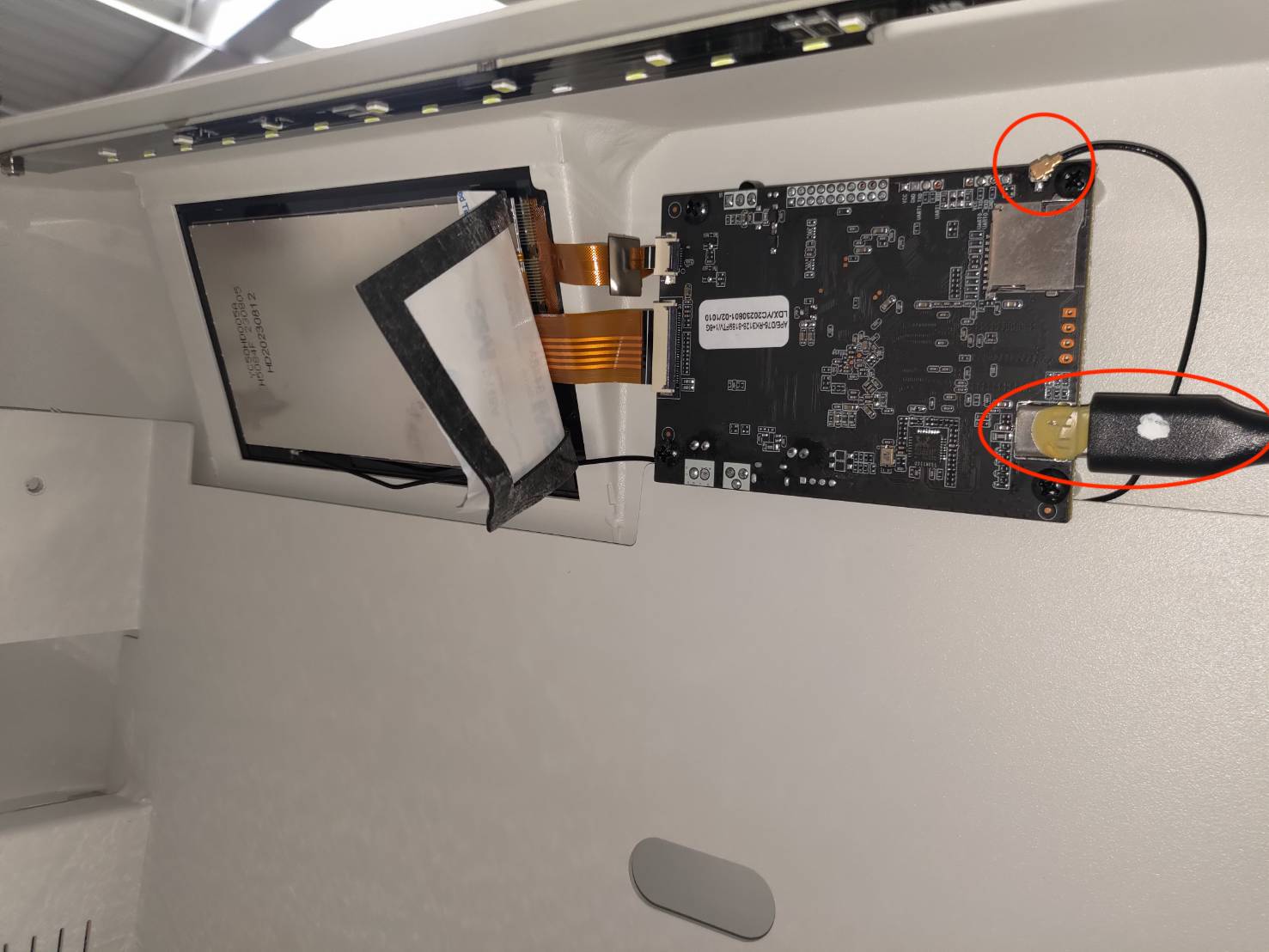

Posizioni del connettore USB-C e dell'antenna Wi-Fi:
Tutto rimosso:
Passo 12

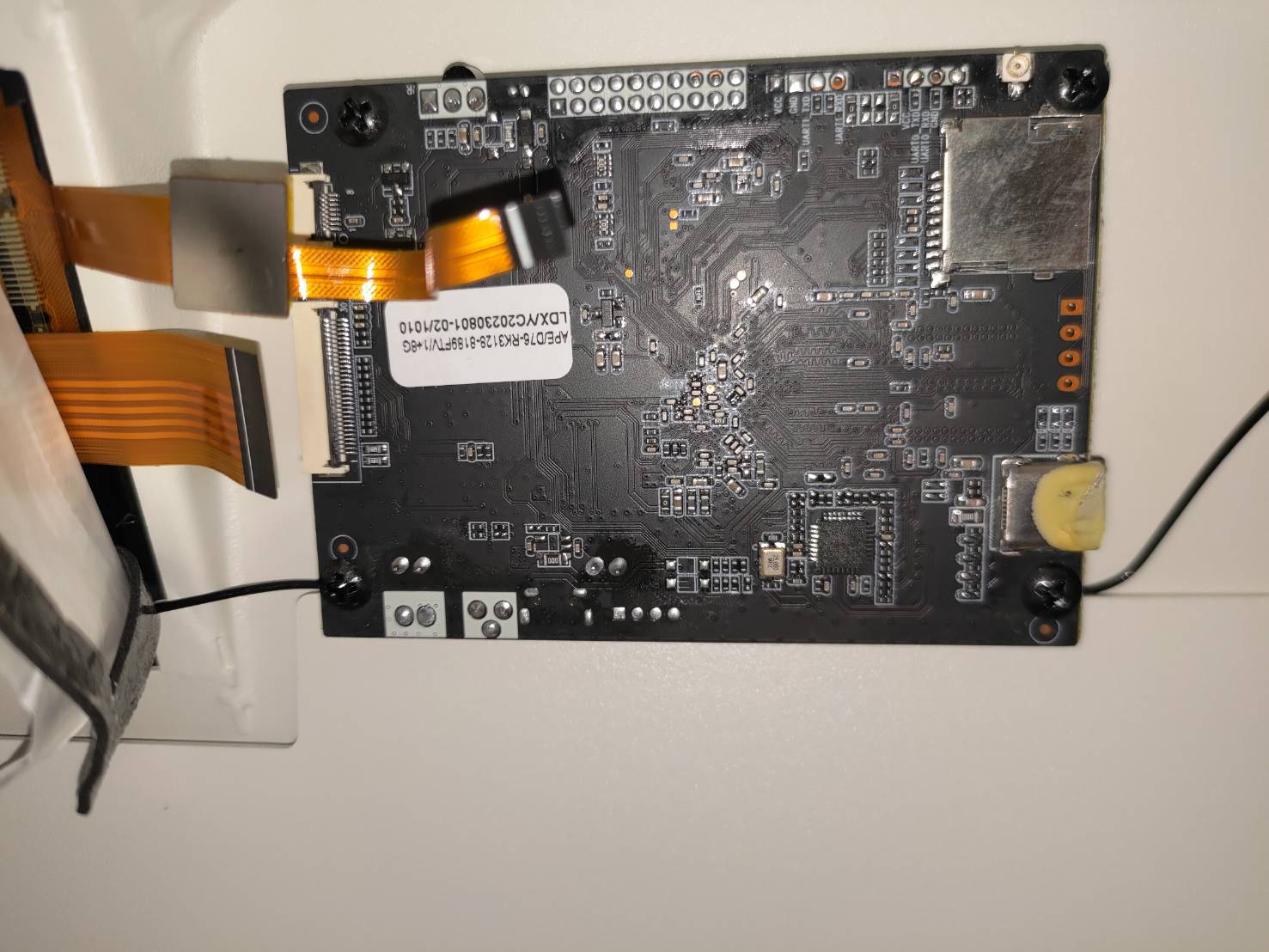

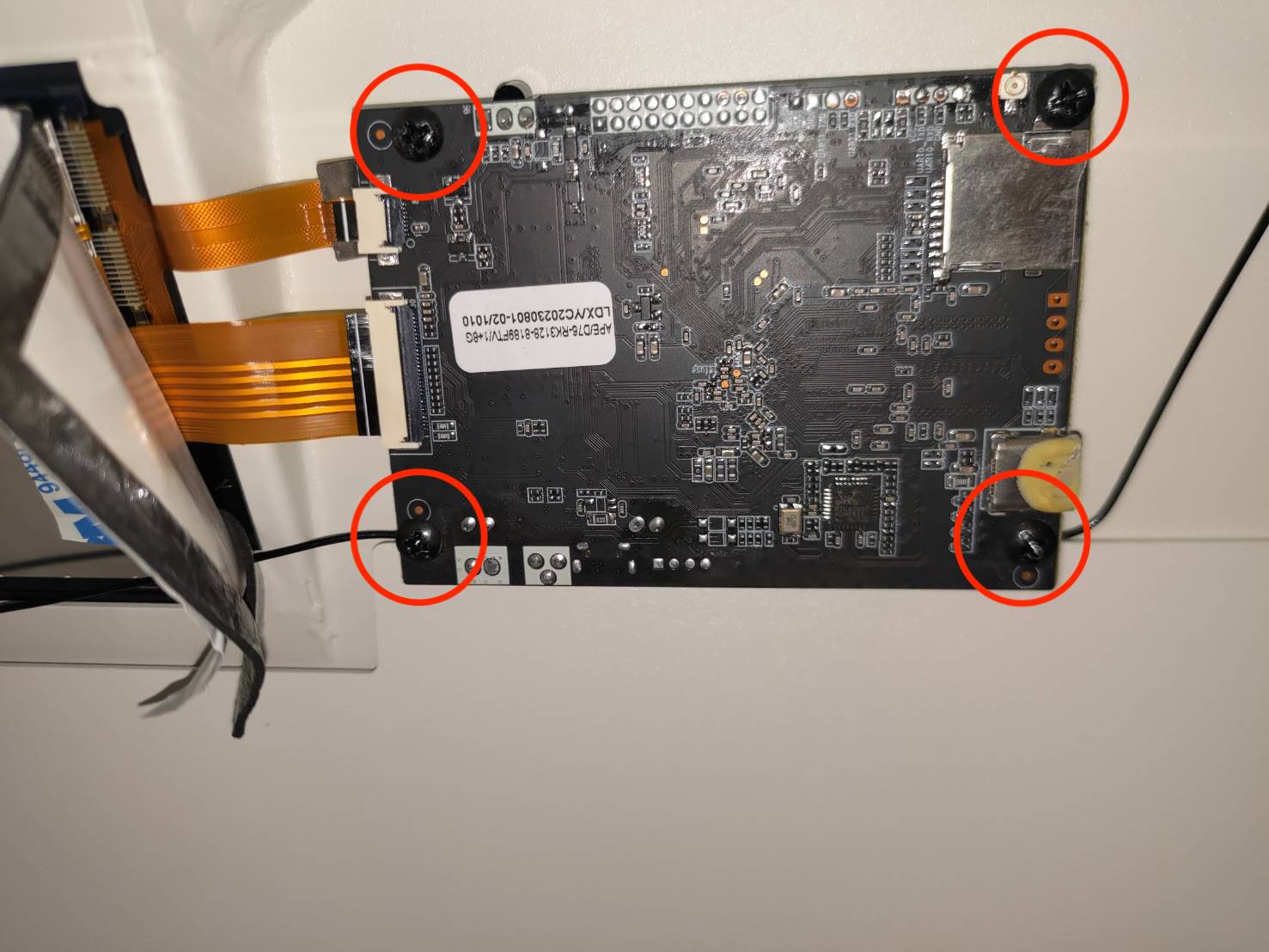

Svitare queste viti a croce per rimuovere la scheda RK.
Passo 13

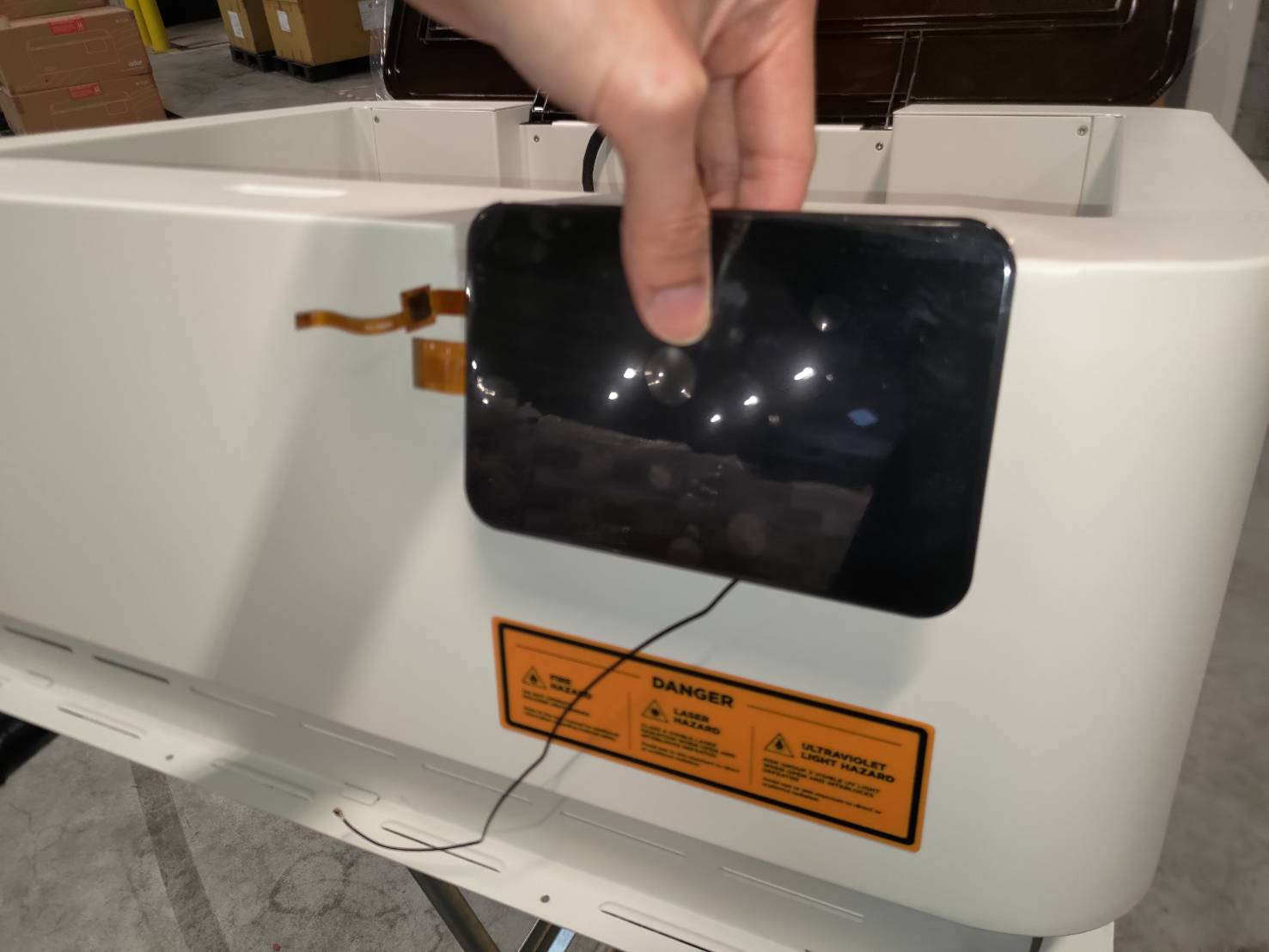

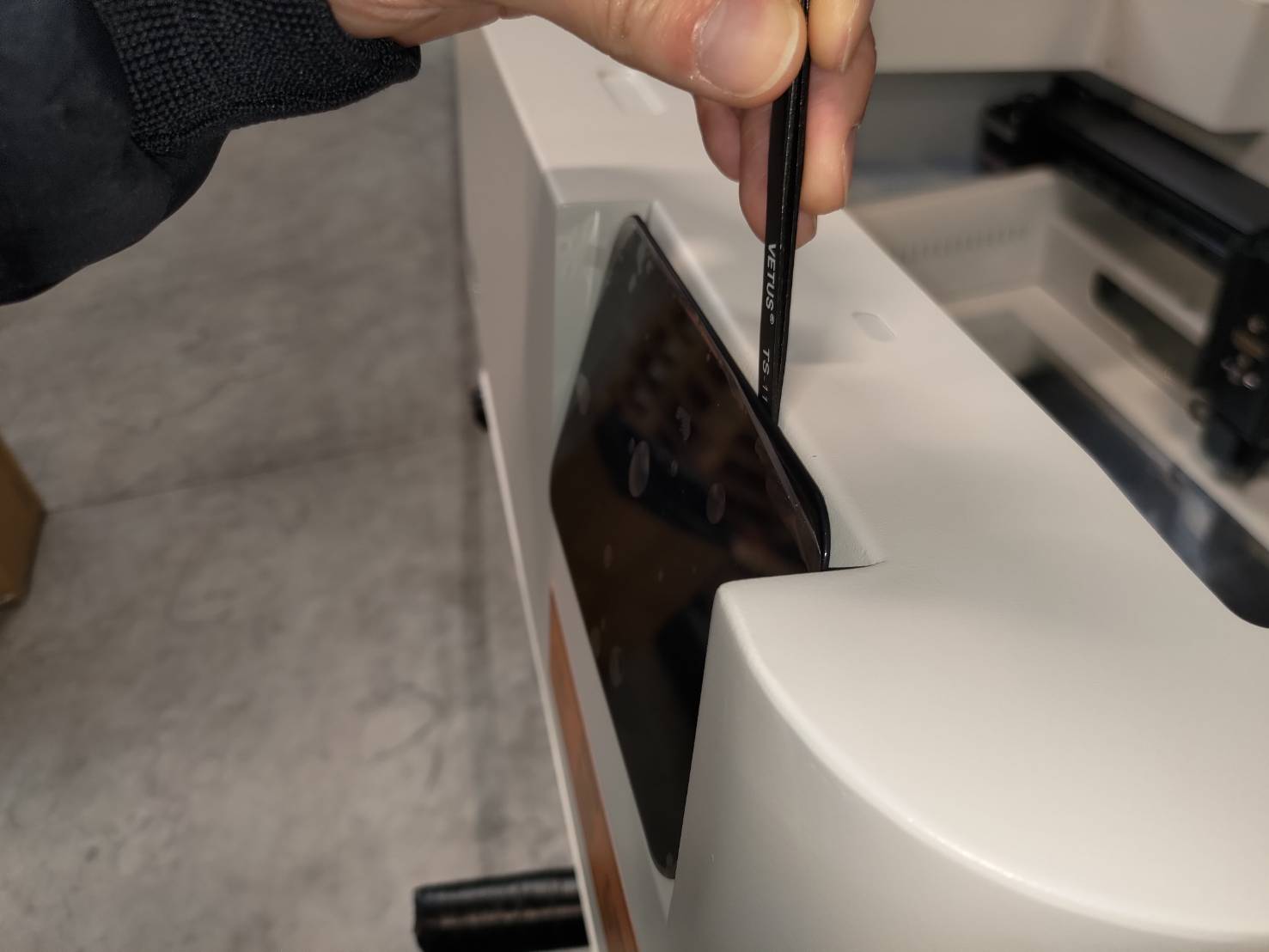

Utilizzare un raschietto o un cacciavite a testa piatta per estrarre lo schermo.
Passo 14

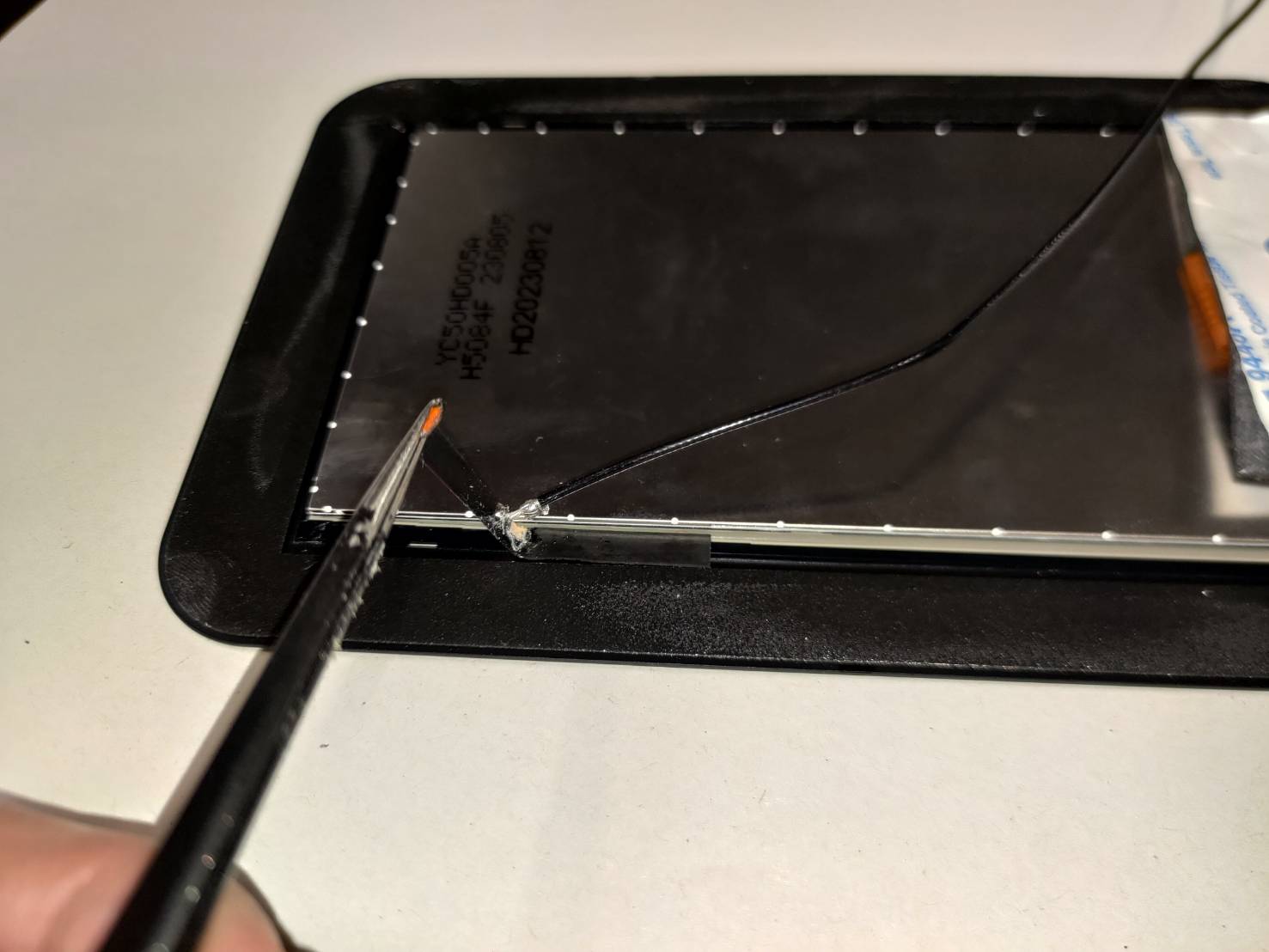

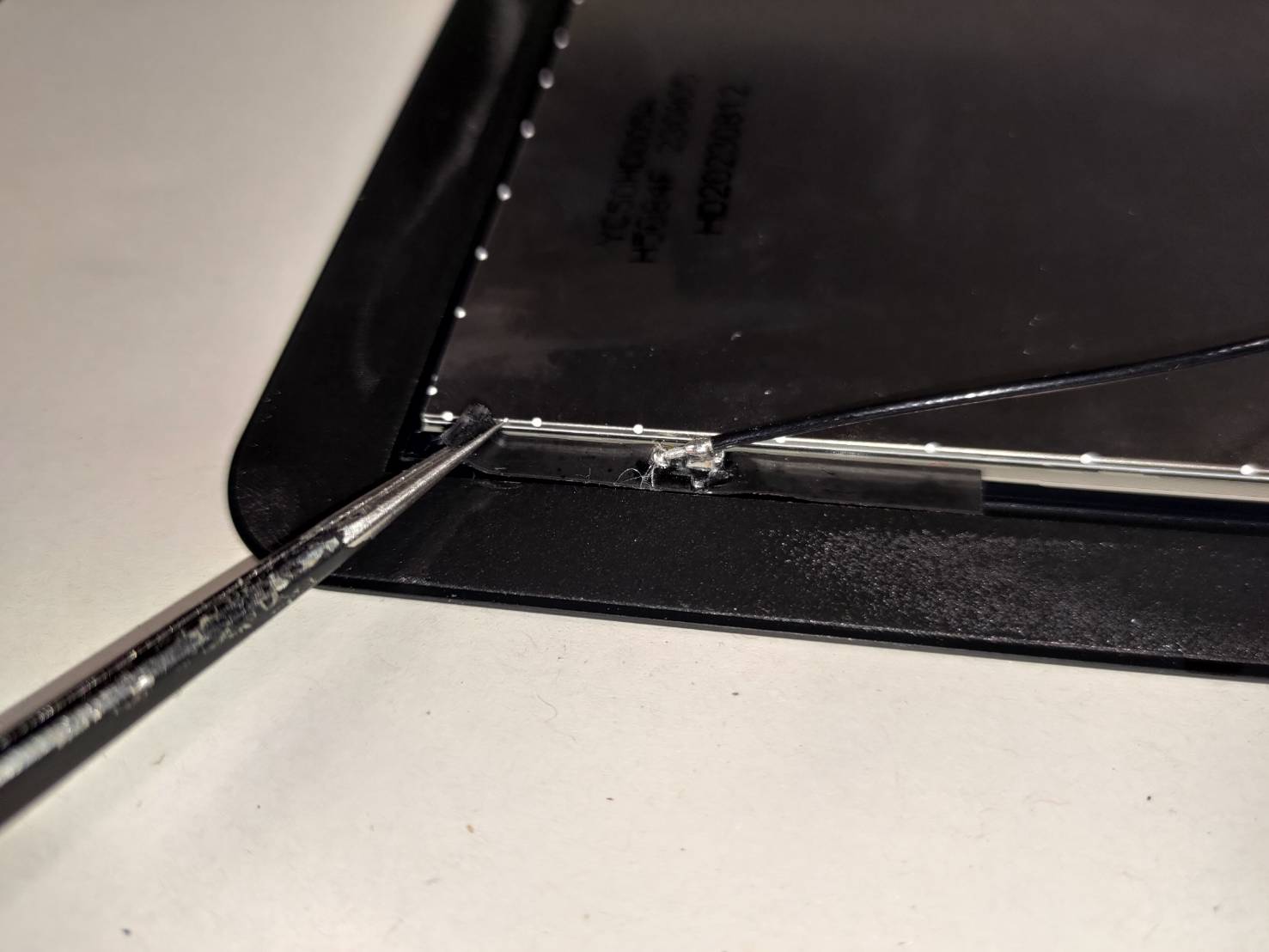

Con delle pinzette, rimuovere l'antenna Wi-Fi e il relativo nastro adesivo dal vecchio schermo e conservarli per un uso successivo.
Passo 15

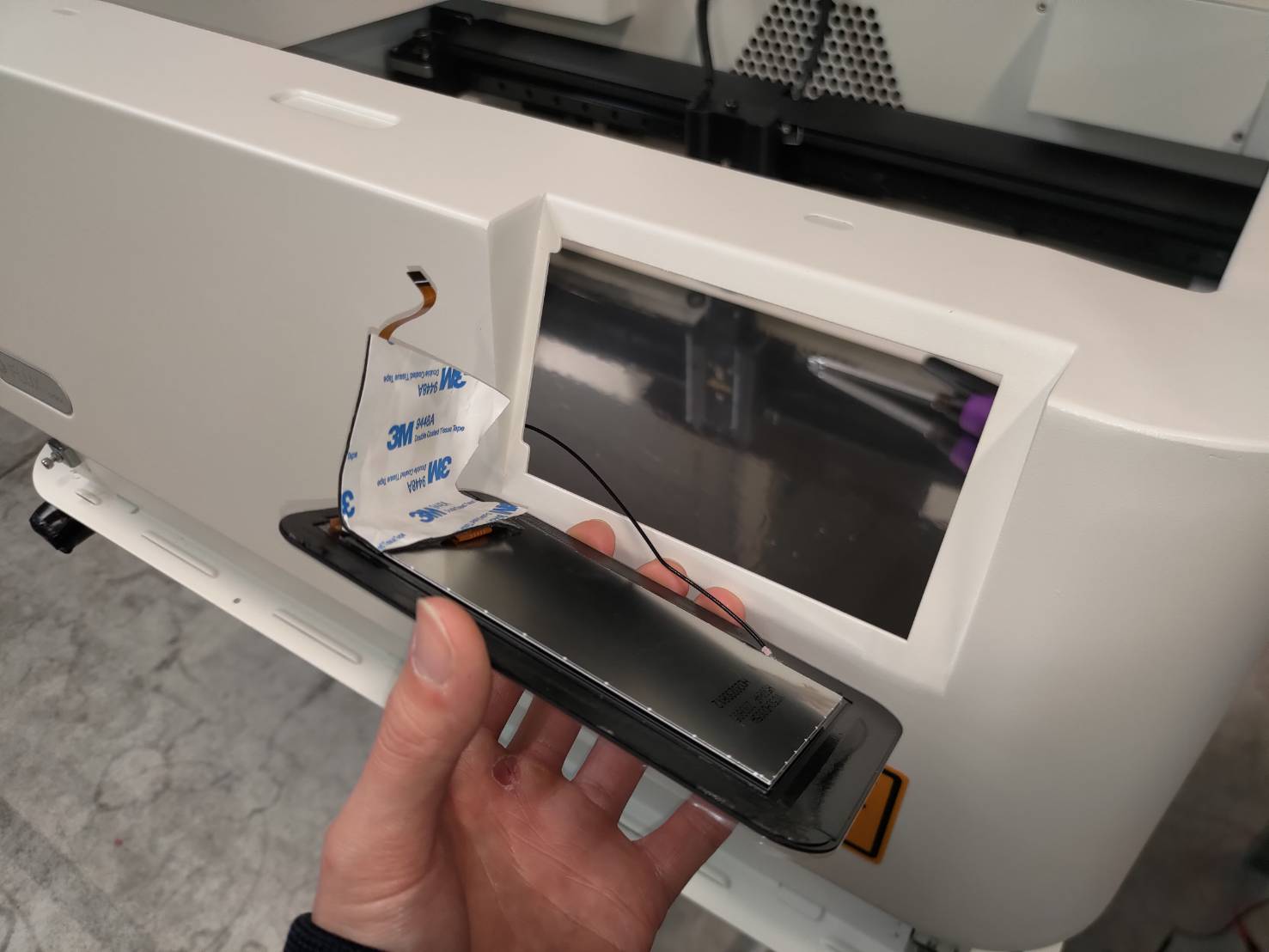

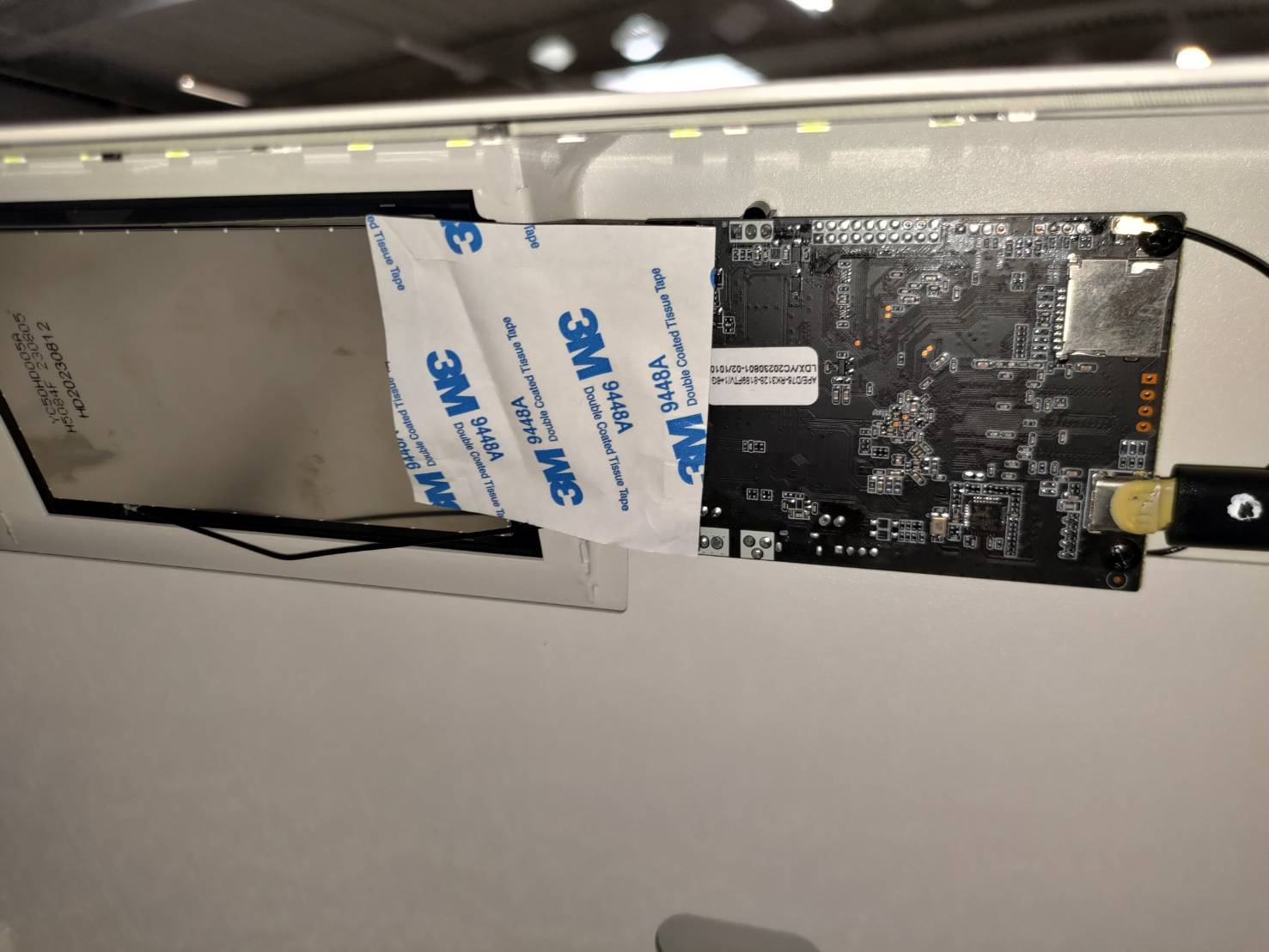

Rimuovere il nastro adesivo in schiuma 3M e conservarlo per un uso successivo
(Se il nuovo schermo è già dotato di nastro adesivo in schiuma, saltare questo passaggio.)
Passo 16

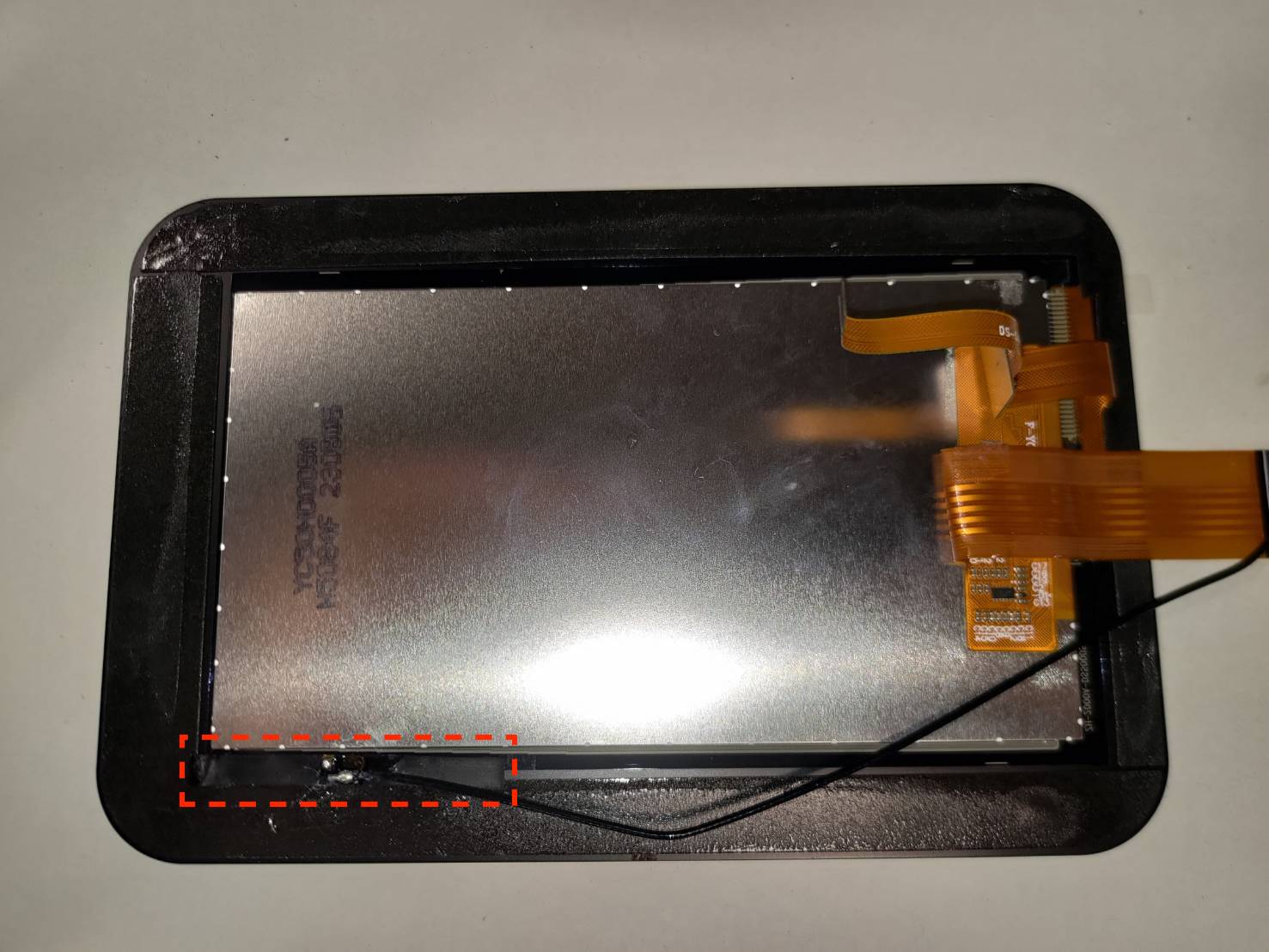

Posizionare l'antenna Wi-Fi sul nuovo schermo nell'angolo inferiore sinistro.
Passo 17

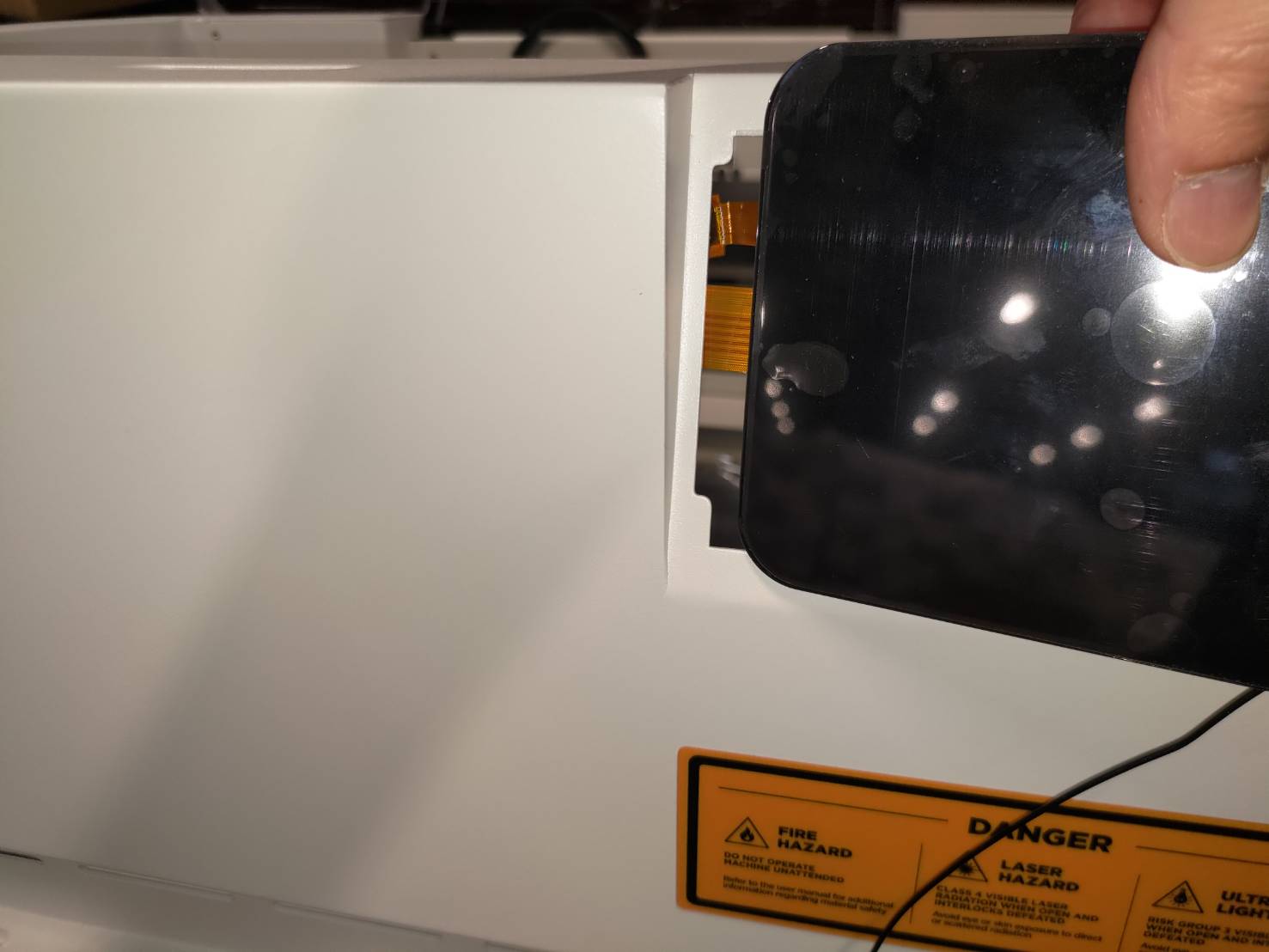

Rimuovere la pellicola protettiva dal nuovo schermo e posizionarlo nel telaio.
La direzione è come mostrato nella foto sottostante, con i cavi posizionati a sinistra (lato scheda RK).
Passo 18
Inserire i cavi piatti nella nuova scheda RK.

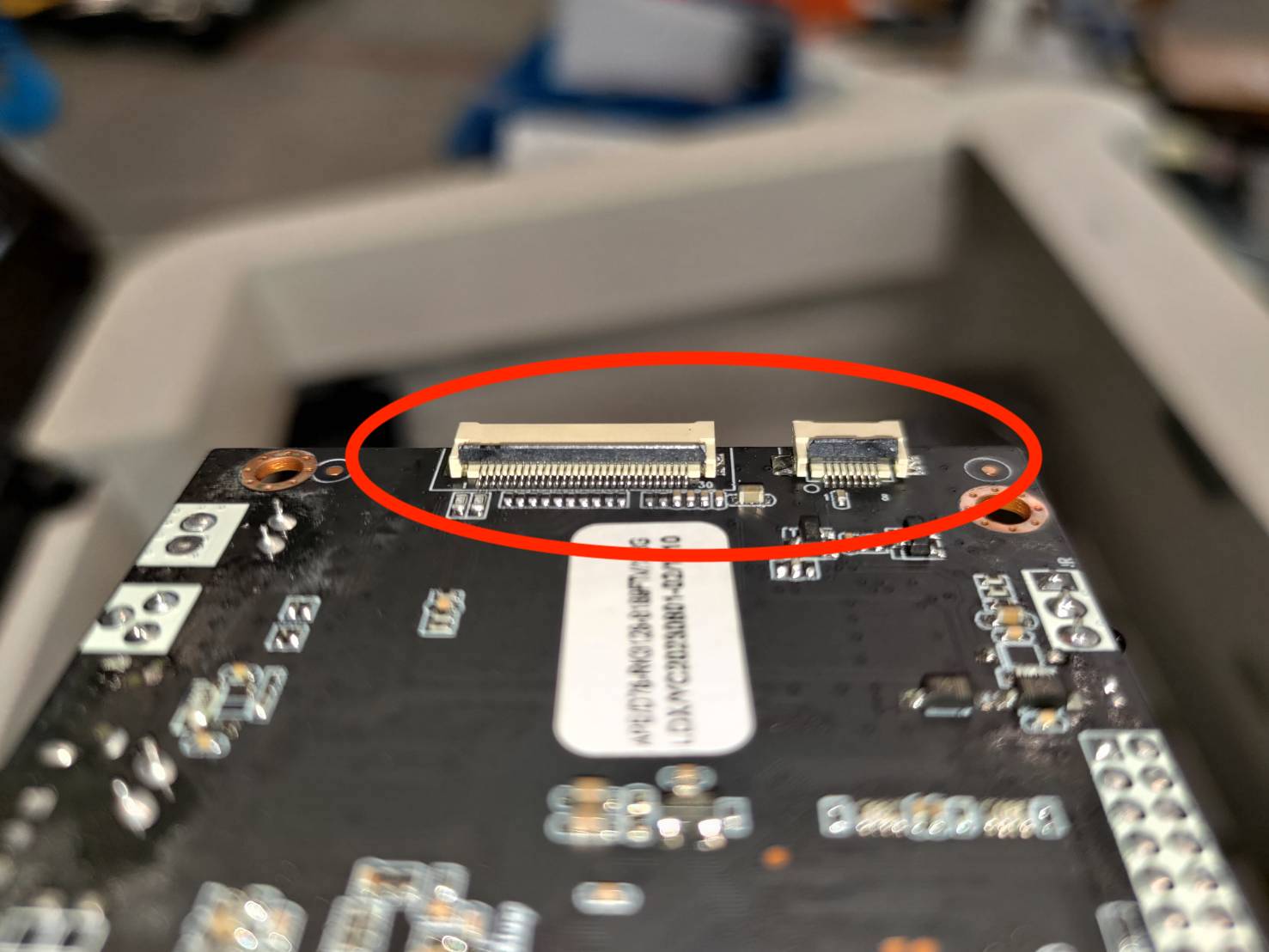

Assicurarsi che i connettori sulla scheda siano aperti prima di inserire i cavi.
Passo 19
Riavvitare le viti per fissare la nuova scheda RK.
Passo 20
Collegare il cavo USB-C e l'antenna Wi-Fi.
Assicurarsi che il connettore USB-C sia orientato nella direzione originale, come mostrato nella foto scattata in Passo 10.
Passo 21
Riapplicare il nastro adesivo in schiuma 3M nella sua posizione originale.
Passo 22
Riposizionare il telaio superiore.
Assicurarsi che i fori delle viti contrassegnati siano rivolti verso l'area di lavoro.
Ripristino del telaio:
Passo 23

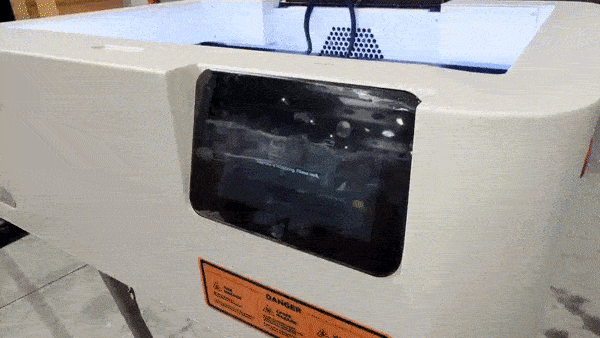

Accendere la macchina e verificare il funzionamento del touch screen
(Prestare attenzione a non premere il tasto "Control")
|
Passo 24
Avvitare le viti laterali.
Passo 25
Spegnere e capovolgere la macchina. Avvitare tutte le viti sul fondo.
Si noti che il piedino e la vite contrassegnati devono essere posizionati vicino alle porte USB.
Suggerimento:
Si consiglia di non stringere completamente le viti all'inizio, poiché alcune potrebbero essere disallineate e non inserirsi correttamente. È preferibile stringere tutte le viti solo dopo averle installate tutte.
Passo 26
Capovolgere la macchina. Muovere la sede del modulo per verificare che si sposti liberamente.
|
|
Passo 27
-
Provare ad allentare la vite del piedino in gomma vicino alle porte USB e tentare nuovamente di spostare la sede del modulo.
