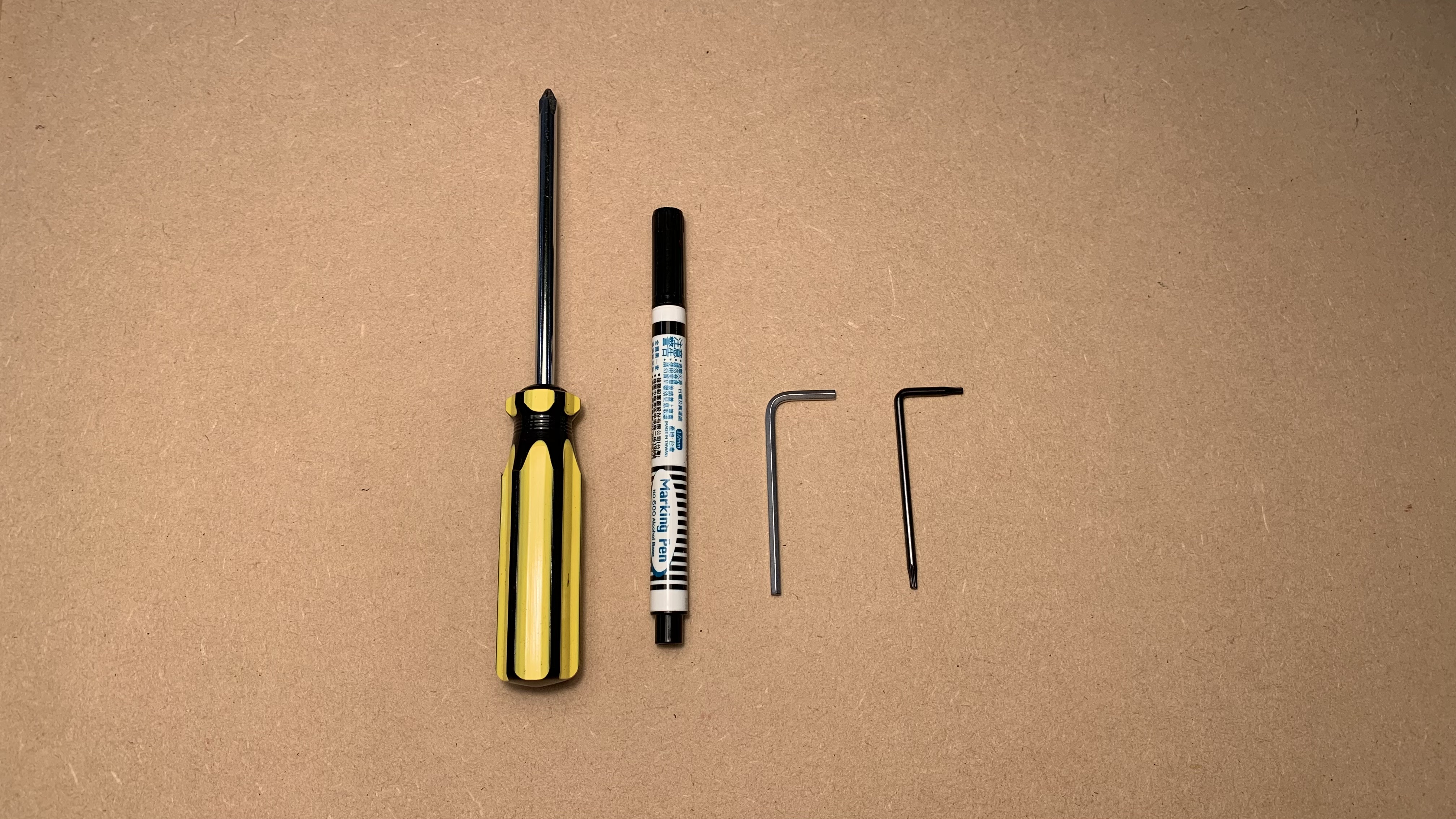

Utensili
| 1 |
Cacciavite Torx T8 Cacciavite |
| 2 |
Chiave a brugola da 3mm |
| 3 |
Cacciavite a croce |
| 4 | Pennarello |
Passo 0 - Scaricare i dati dall'Ador
⚠︎ Se la macchina non si avvia normalmente o non si connette al computer, si prega di contattare l'assistenza clienti per ottenere i dati.
- Aggiornare il firmware alla versione 5.1.17 o successiva.
- Aggiornare Beam Studio alla versione 2.3.1 o successiva.

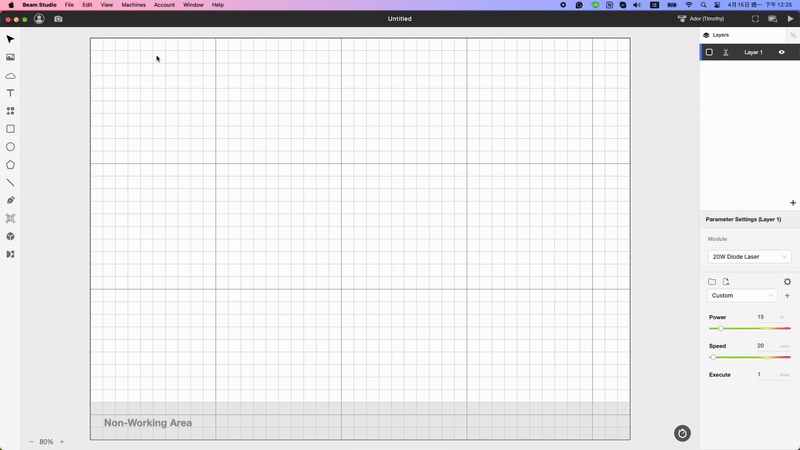

- Selezionare "Macchina → Nome della macchina → Dati di calibrazione della fotocamera → Scarica dati."
Il file scaricato sarà in formato .zip e avrà il nome della vostra macchina.
Ad esempio, Ador (Timothy).zip.
Fase 1
Spegnere la macchina, scollegare il cavo di alimentazione e capovolgere l'apparecchio.
Fase 2
Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Il contrassegno serve perché la vite di questo piedino è più corta delle altre e deve essere riposizionata nello stesso punto.
Fase 3
Svitare le viti sulla base.
(6 viti T8 e 4 viti esagonali da 3mm)
Fase 4
Capovolgere la macchina e svitare le viti laterali (2 viti T8)
Passo 5
Contrassegnare i fori delle viti su entrambi i lati con una penna.
Lo scopo è ricordare che i lati contrassegnati saranno rivolti verso l'area di lavoro durante l'assemblaggio.
Passo 6
Spostare la sede del modulo verso la ventola fino al punto finale.
Passo 7
Sollevare il telaio superiore con entrambe le mani e posizionarlo sui perni di supporto.
(Prestare attenzione a non far incastrare i cavi tra i telai.)
Esempio di telaio posizionato sui perni di supporto:
Video dimostrativo del sollevamento (Il video è stato girato all'interno della macchina):
Passo 8
Piegare il nastro in schiuma 3M verso lo schermo.
Passo 9
Contrassegnare il cavo USB-C.
È necessario contrassegnare il cavo USB-C perché deve essere inserito nella direzione corretta. In questo modo, durante l'assemblaggio, si conoscerà l'orientamento originale. (Il lato contrassegnato deve essere rivolto verso l'area di lavoro.)
Passo 10
Scattare una foto per documentare le posizioni originali di tutti i cavi.
Lo scopo è ricordare le posizioni dei cavi per poterli ricollegare correttamente.
Passo 11
Rimuovere i cavi piatti, il cavo USB-C e l'antenna Wi-Fi.
Si noti che i cavi piatti sono bloccati da clip. Aprire le clip per rimuovere i cavi piatti.
Posizioni dell'USB-C e dell'antenna Wi-Fi:
Tutto rimosso:
Passo 12
Svitare queste viti a croce per rimuovere la scheda RK.
Passo 13
Inserire i cavi piatti nella nuova scheda RK.
Assicurarsi che le clip sulla scheda siano aperte prima di inserire i cavi.
Passo 14
Riavvitare le viti per fissare la nuova scheda RK.
Passo 15
Collegare l'USB-C e l'antenna Wi-Fi.
Assicurarsi che l'USB-C sia orientato nella direzione originale come mostrato nella foto Passo 10.
Passo 16
Riposizionare il nastro adesivo in schiuma 3M.
Passo 17
Ripristinare la posizione del telaio superiore.
Assicurarsi che i fori delle viti contrassegnati siano rivolti verso l'area di lavoro.
Ripristino del telaio:
Passo 18
Accendere la macchina e testare la funzione touch.
(Fare attenzione a non premere il tasto "Controllo")
|
Passo 19
Avvitare le viti laterali.
Passo 20
Spegnere e capovolgere la macchina. Avvitare tutte le viti sul fondo.
Notare che il piedino e la vite contrassegnati devono essere posizionati vicino alle porte USB.
Suggerimento:
Si consiglia di non stringere completamente le viti all'inizio, poiché alcune potrebbero risultare disallineate e difficili da inserire. È preferibile stringerle tutte dopo averle installate.
Passo 21
Capovolgere la macchina. Muovere la sede del modulo per verificare che si sposti liberamente.
|
|
Passo 22
Provare ad allentare la vite del piedino in gomma vicino alle porte USB e tentare nuovamente di spostare l'alloggiamento del modulo.
Passo 23 - Avviare la macchina e caricare i dati

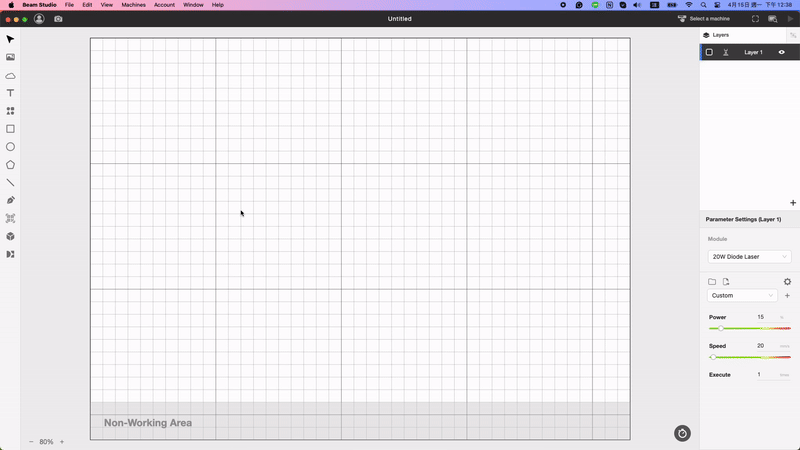

Eseguire Beam Studio versione 2.3.1 o successiva e selezionare "Macchina → Nome della macchina → Dati di calibrazione della fotocamera → Carica dati → Scegliere il file scaricato nel Passo 0."
Passo 24 - Calibrare la fotocamera
Si prega di calibrare nuovamente la fotocamera di nuovo per ottenere un\'anteprima corretta.
#END
