Ador - Sostituzione del coperchio della porta

Strumenti

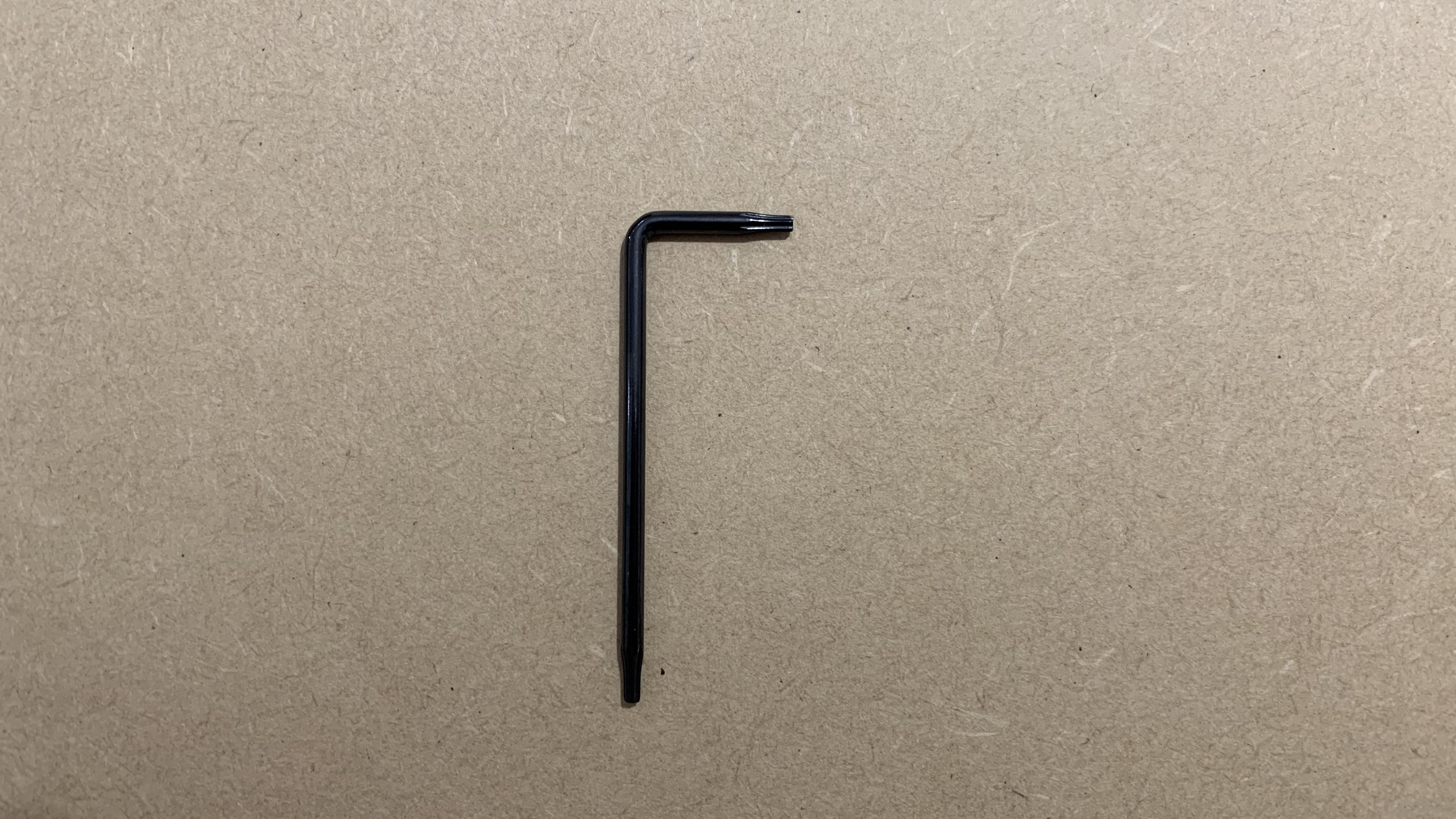

1. Cacciavite Torx T8

Passo 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 2

Utilizzare un cacciavite Torx T8 per rimuovere le 8 viti sul retro del telaio per allentare la lamiera e il coperchio della porta (la lamiera e il coperchio della porta sono collegati tra loro).

Passo 3

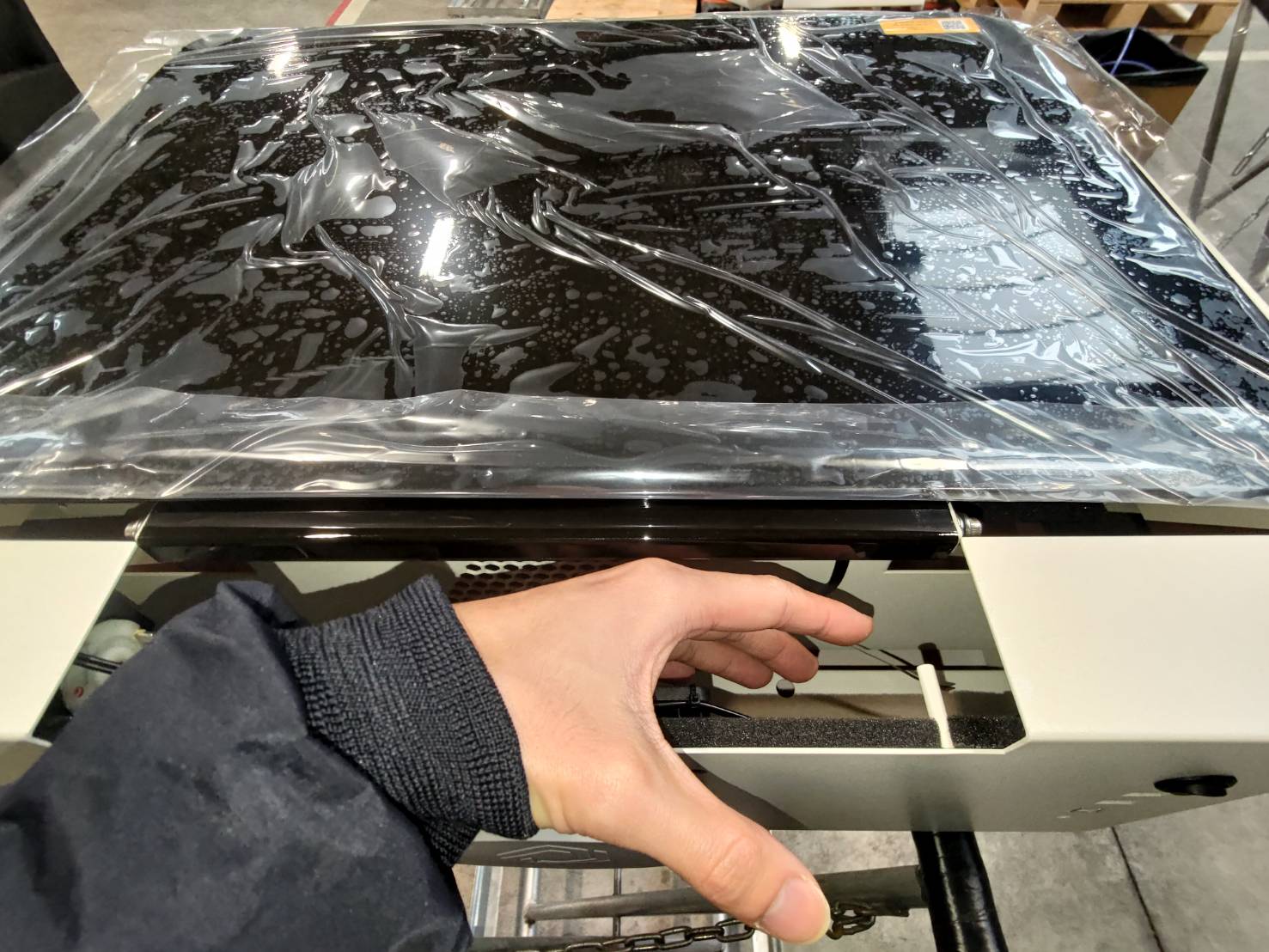

Innanzitutto, spingere leggermente in avanti o tirare indietro la lamiera e il coperchio della porta per creare spazio per le mani, come mostrato nel video.

Passo 4

Scollegare il cavo del motore come illustrato nell'immagine.
(Questo faciliterà la rimozione del cavo della fotocamera)

Passo 5

Rimuovere il cavo della fotocamera aprendo prima il fermo e poi estraendo il cavo.

Fermo chiuso

Fermo aperto

Cavo della fotocamera estratto

Passo 6

Ora è possibile rimuovere completamente il coperchio della porta e la lamiera.

Passo 7

Posizionare il nuovo coperchio della porta sulla macchina, lasciando spazio sufficiente per consentire alla mano di raggiungere l'interno della macchina.

Passo 8

Reinserire il cavo della fotocamera nella scheda e assicurarsi di chiudere il fermo.
Si noti che il lato metallico del cavo deve essere rivolto verso la scheda madre o verso l'operatore.

Il lato metallico del cavo

Il lato metallico deve essere rivolto verso la scheda o verso l'operatore

Inserire il cavo

Chiudere il fermo

Passo 9

Collegare il cavo del motore.

Passo 10

Spingere il coperchio della porta e la lamiera verso la ventola fino in fondo e avvitare le 8 viti.

Passo 11

Se i passaggi precedenti sono stati completati correttamente, la sostituzione è stata eseguita con successo.

Tuttavia, durante la procedura, la fotocamera è stata sostituita, quindi prima di utilizzare la macchina, è necessario eseguire una calibrazione della fotocamera.
Si prega di consultare la pagina: Calibrazione della fotocamera
