Ador - Guida all'installazione della rondella dell'asse Y

Strumenti necessari:

• Cacciavite a croce (sottile e lungo)
• Nastro biadesivo resistente
• Nastro adesivo normale

Fase 1:

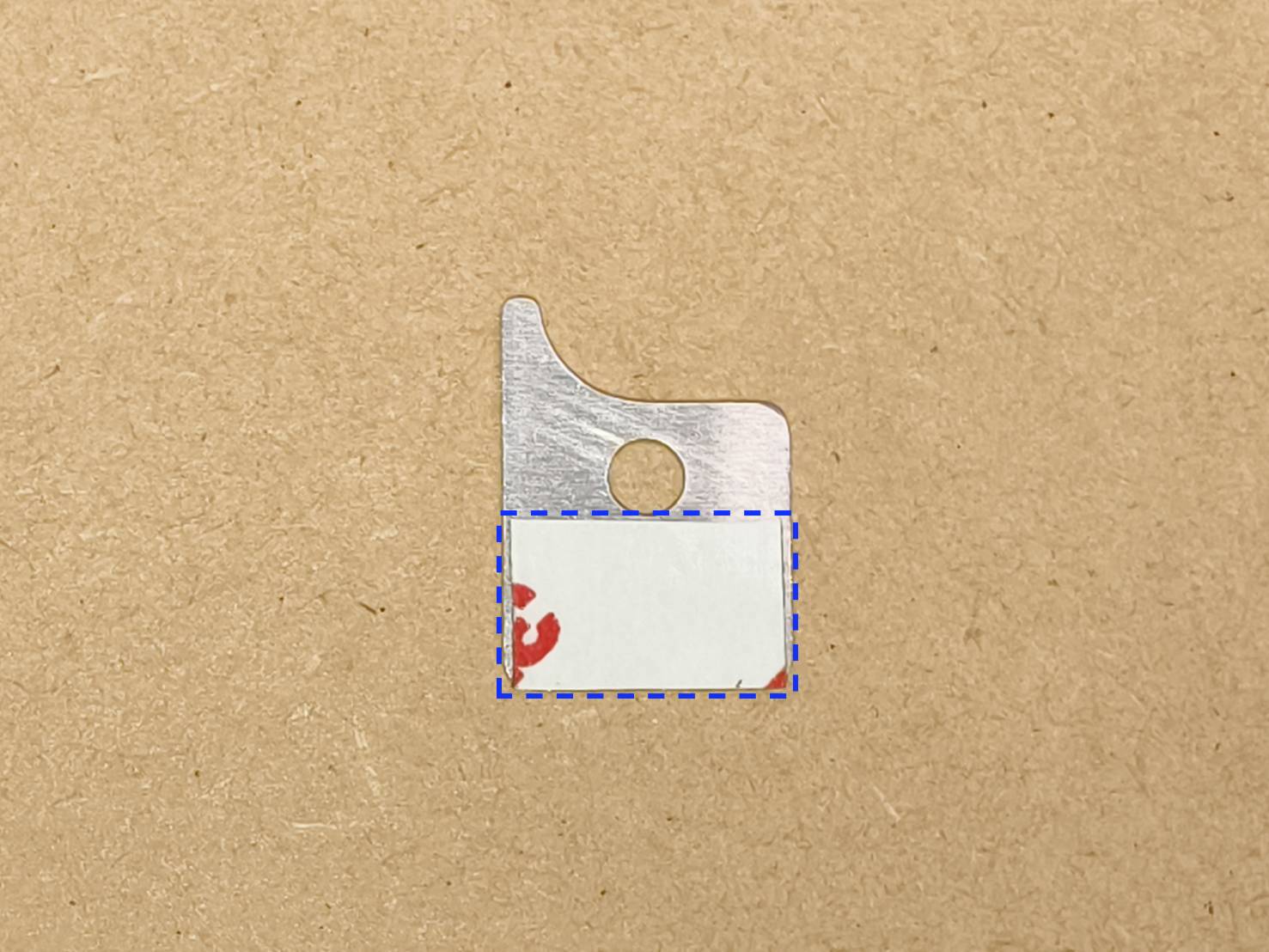

Applicare il nastro biadesivo sulla rondella. Assicurarsi che il nastro sia applicato sullo stesso lato come mostrato nell'immagine.

Fase 2:

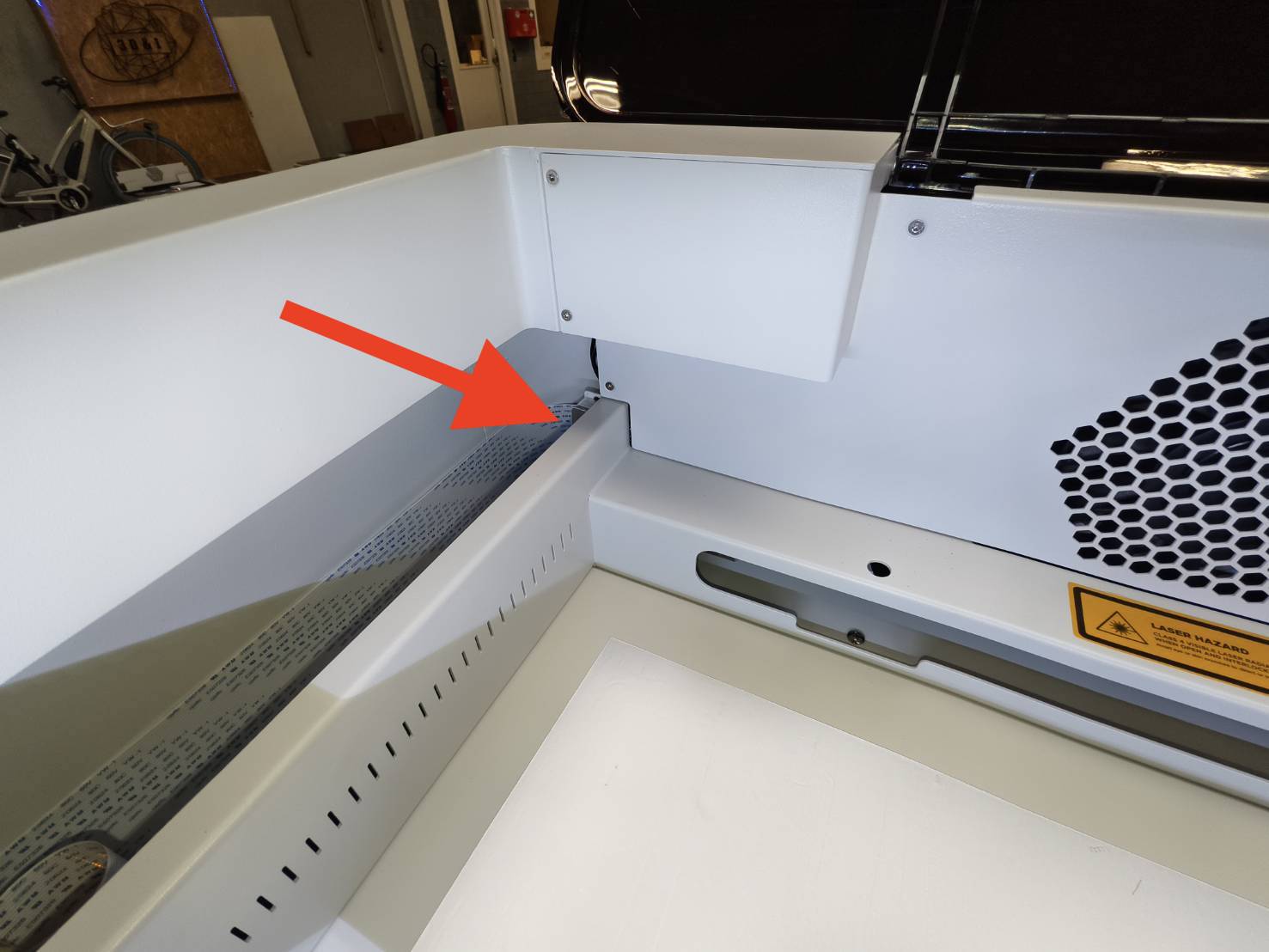

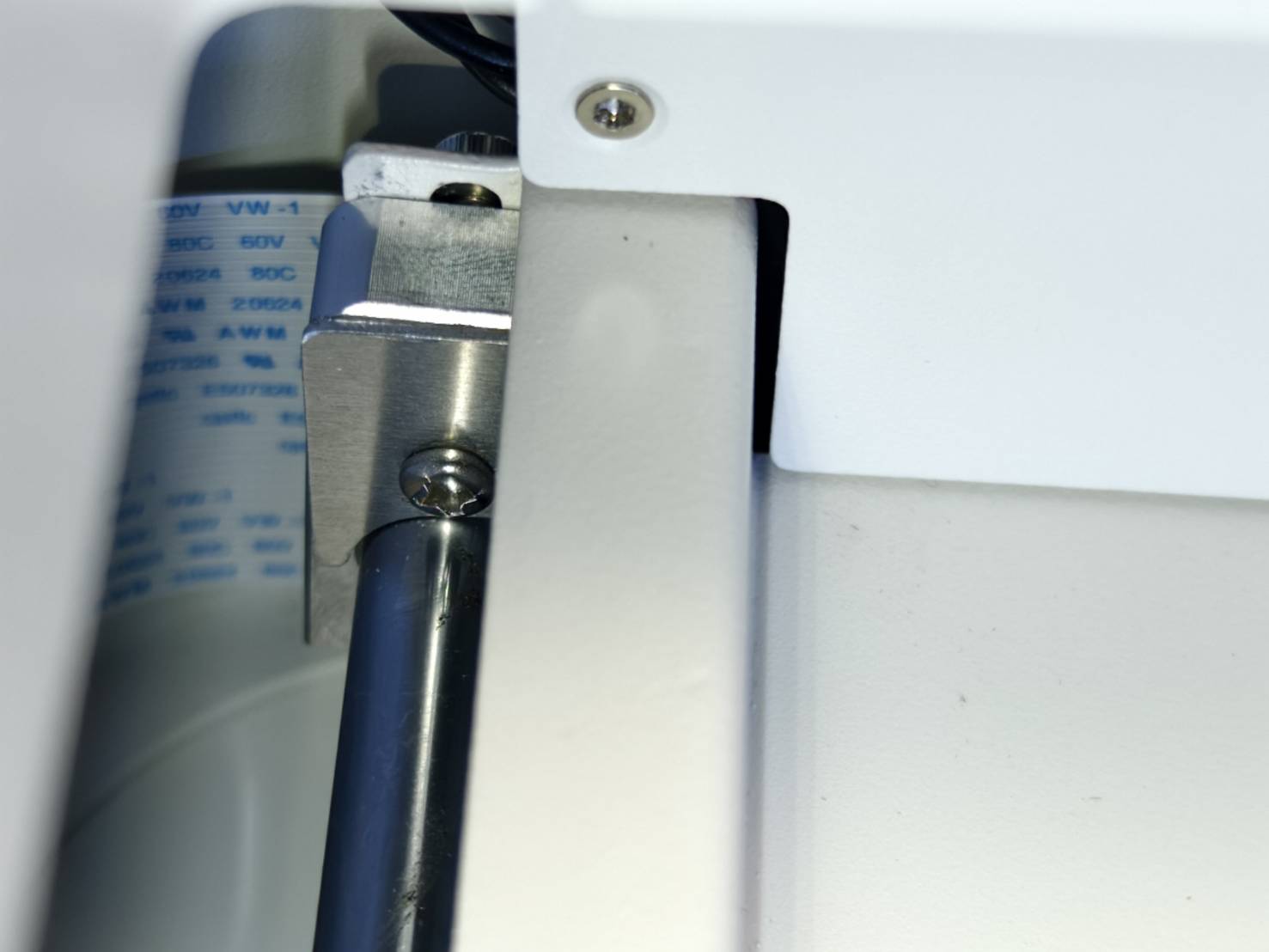

Rimuovere la pellicola protettiva del nastro biadesivo e posizionarlo sul punto di contatto del finecorsa dell'asse Y. (Situato nell'angolo superiore sinistro della macchina.)

Fase 3:

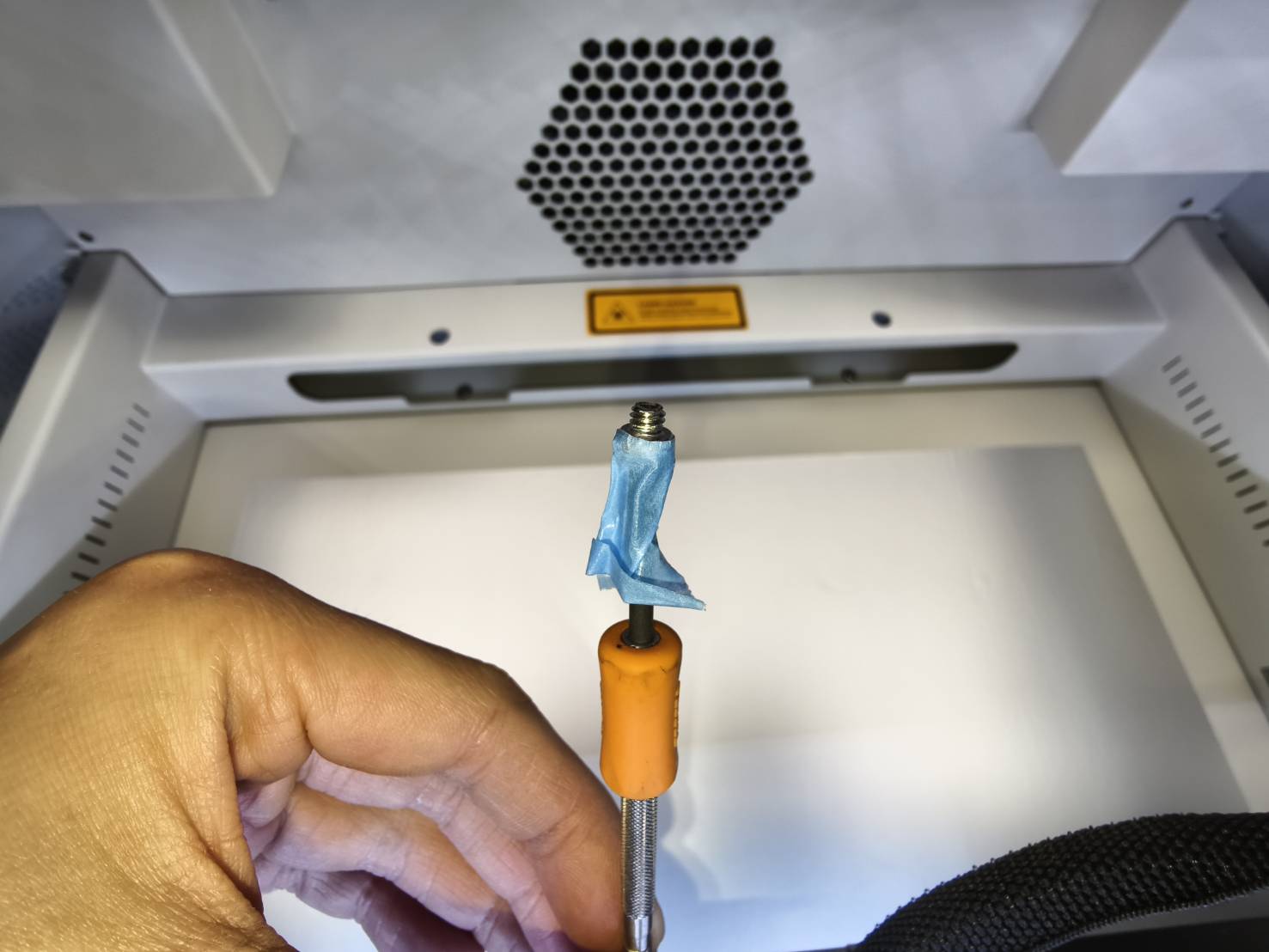

Fissare la vite sul driver utilizzando del nastro adesivo normale.
(Questo passaggio serve a facilitare il serraggio della vite.)

Fase 4:

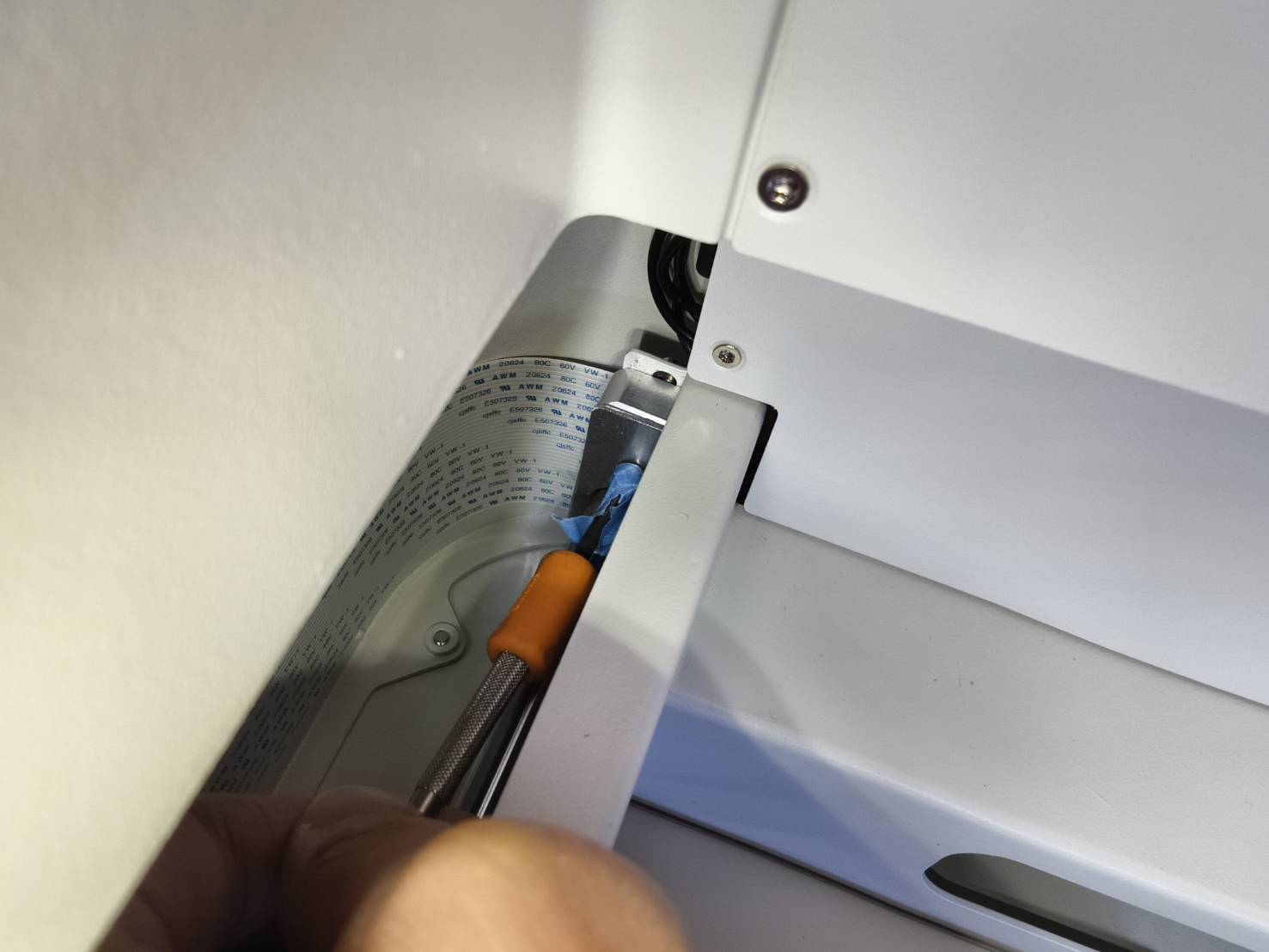

Serrare la vite.

Fase 5:

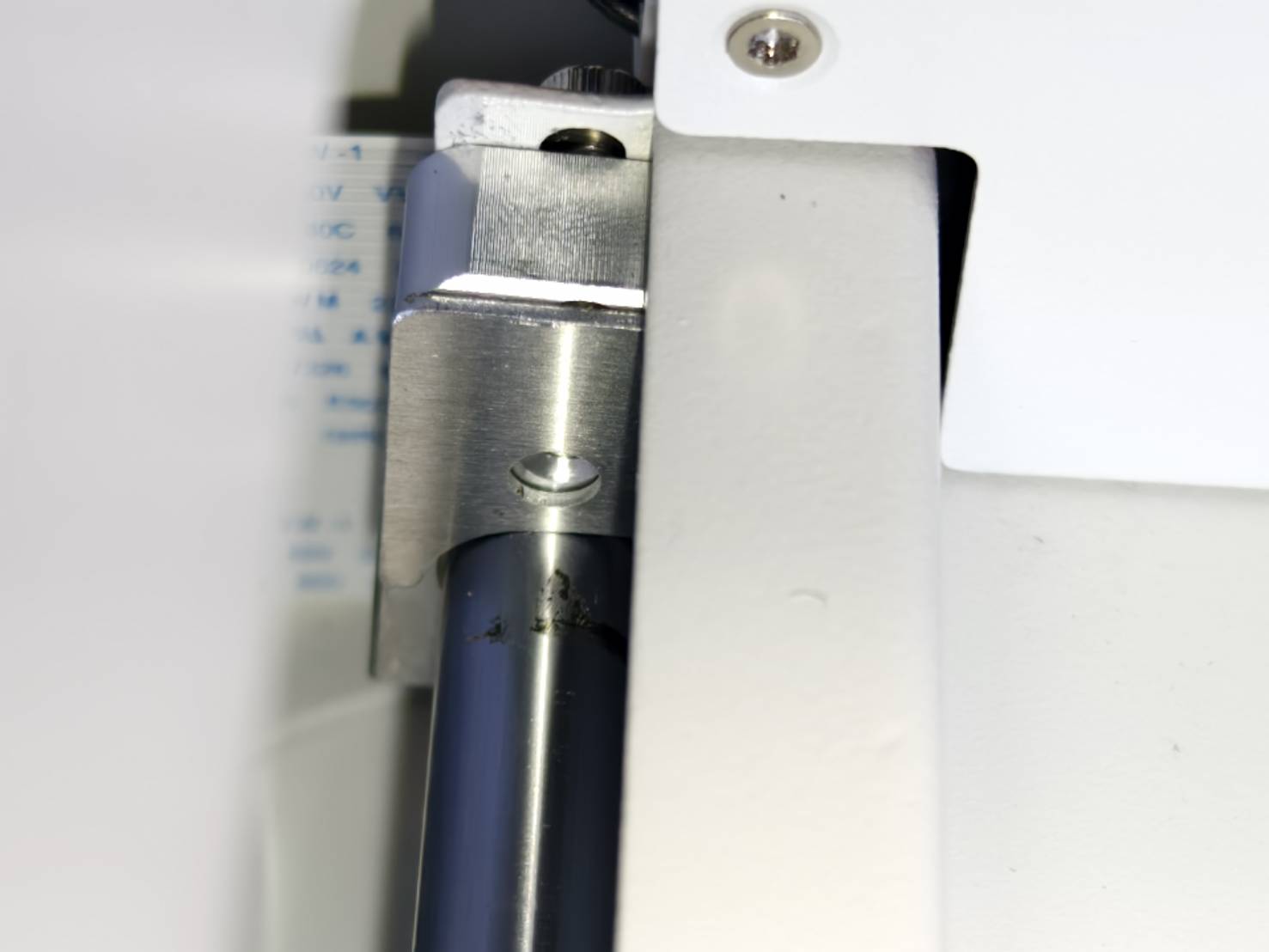

Operazione completata.
