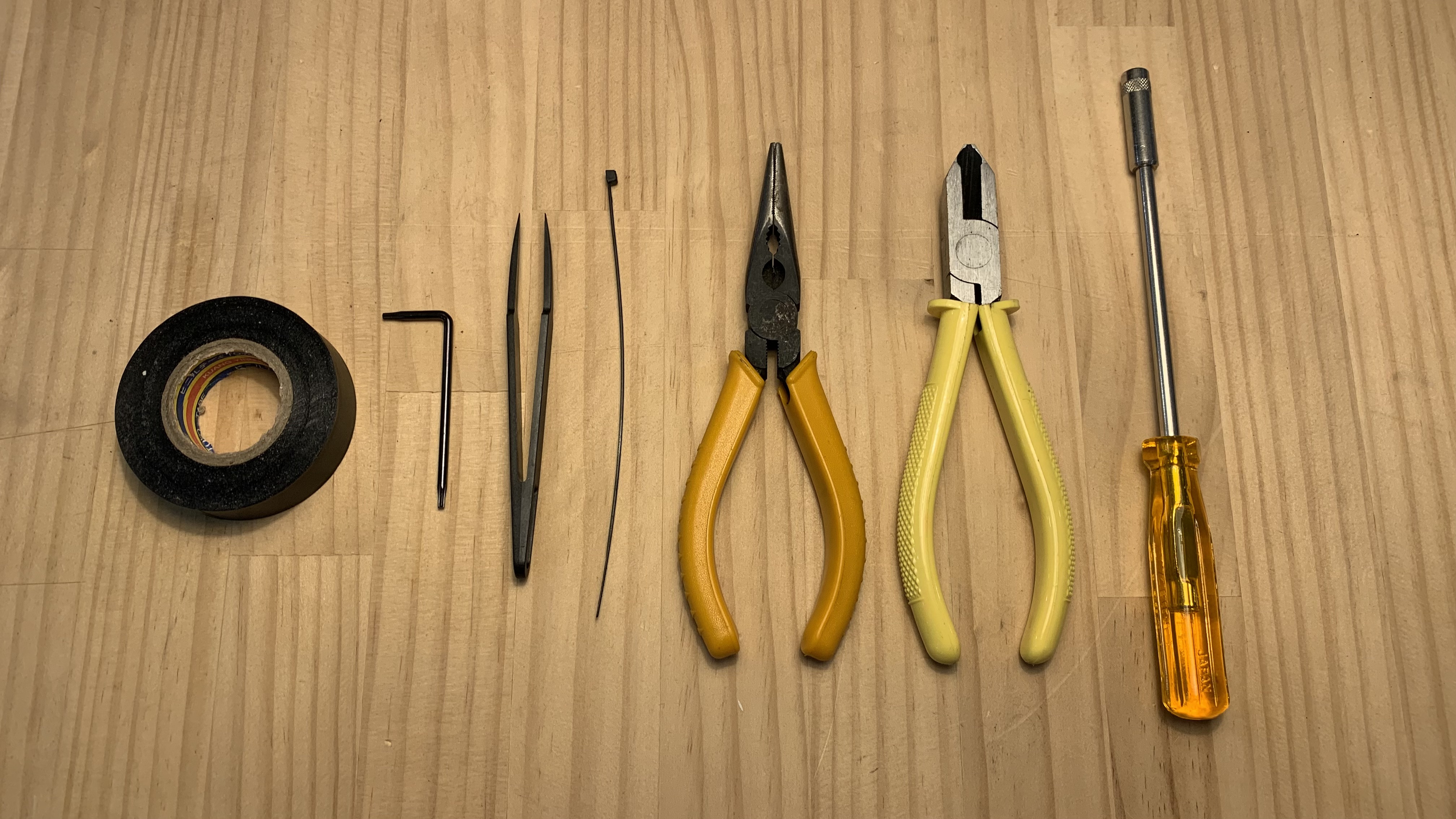

Strumenti:
- Cacciavite Torx T8
- Chiave a bussola da 5,5 mm
- Tronchesino o pinze diagonali
- Pinze a becco fine
- Fascette o nastro adesivo
- Pinzette
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 2
Svitare le viti sulla piastra. Viti T8 x 8 pezzi (La piastra e il coperchio dello sportello sono collegati.)
Fase 3

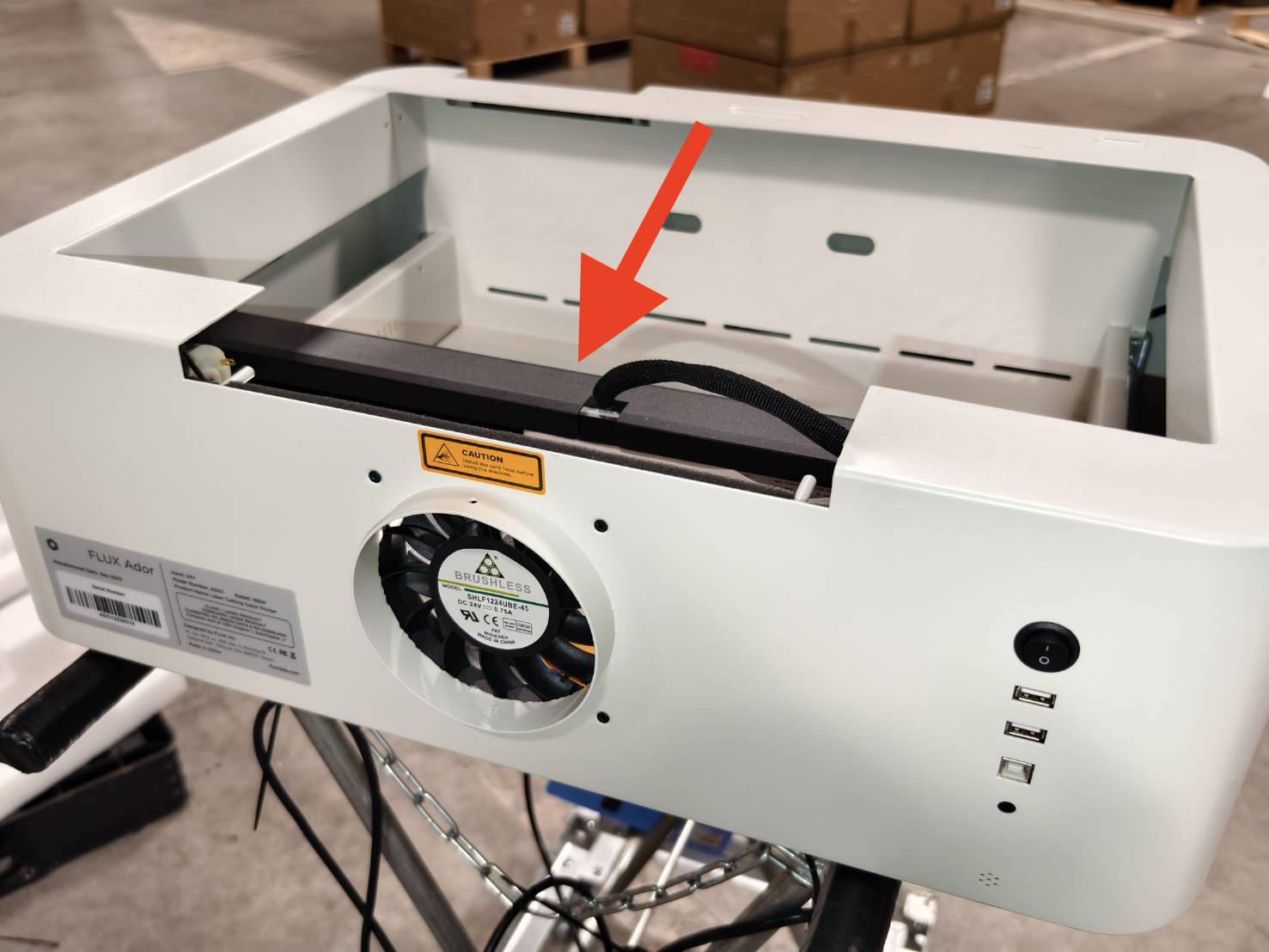

Spostare leggermente in avanti la piastra e il coperchio dello sportello.
StPassaggio 4
Rimuovere il cavo del motore. Sarà più facile rimuovere il cavo della fotocamera dopo aver rimosso questo.
Passaggio 5
Rimuovere il cavo della fotocamera.
Notare che c'è un fermo che blocca il cavo. Aprire il fermo per rimuovere il cavo della fotocamera.
(Le pinzette potrebbero essere utili in questa fase)
Fermo di bloccaggio:
Fermo di bloccaggio aperto:
Estrarre il cavo:
Passaggio 6
Rimuovere la piastra e il coperchio dello sportello.
Passaggio 7
Rimuovere gli altri quattro cavi e lasciare collegato il cavo a 2 pin nella parte inferiore.
(Le pinzette potrebbero essere utili in questa fase)
Passaggio 8
Scollegare i fili connessi alla pompa dell'aria.
⚠︎ Attenzione:
Dopo aver scollegato i fili,
- se si sta sostituendo solo la pompa dell'aria o sia la pompa dell'aria che il cavo, procedere al Passaggio 9.
- Se si sostituisce solo il cavo della pompa, procedere al Passo 19.
Passaggio 9
(Proseguire con questo passaggio solo se si sta sostituendo la pompa dell'aria.)

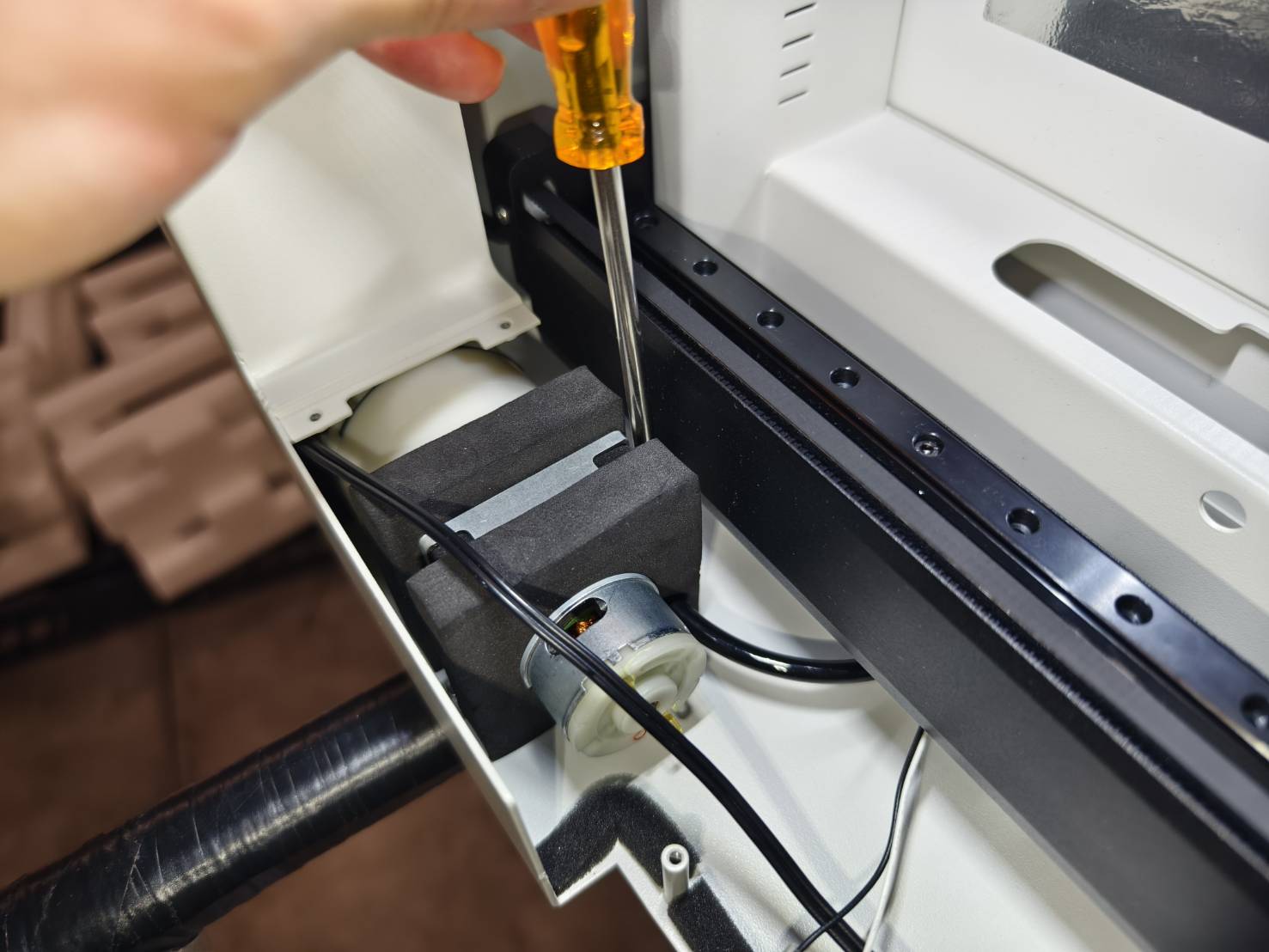

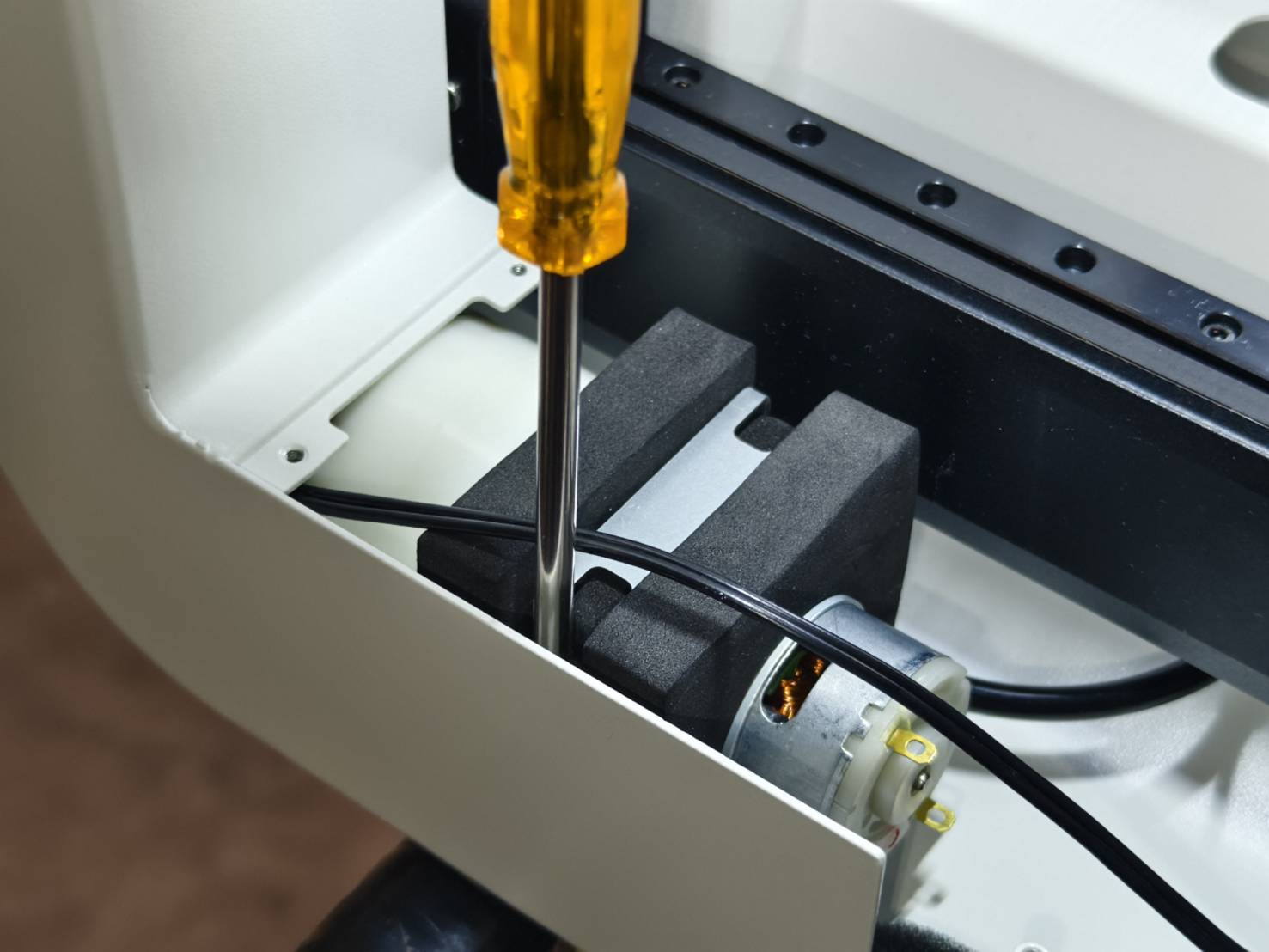

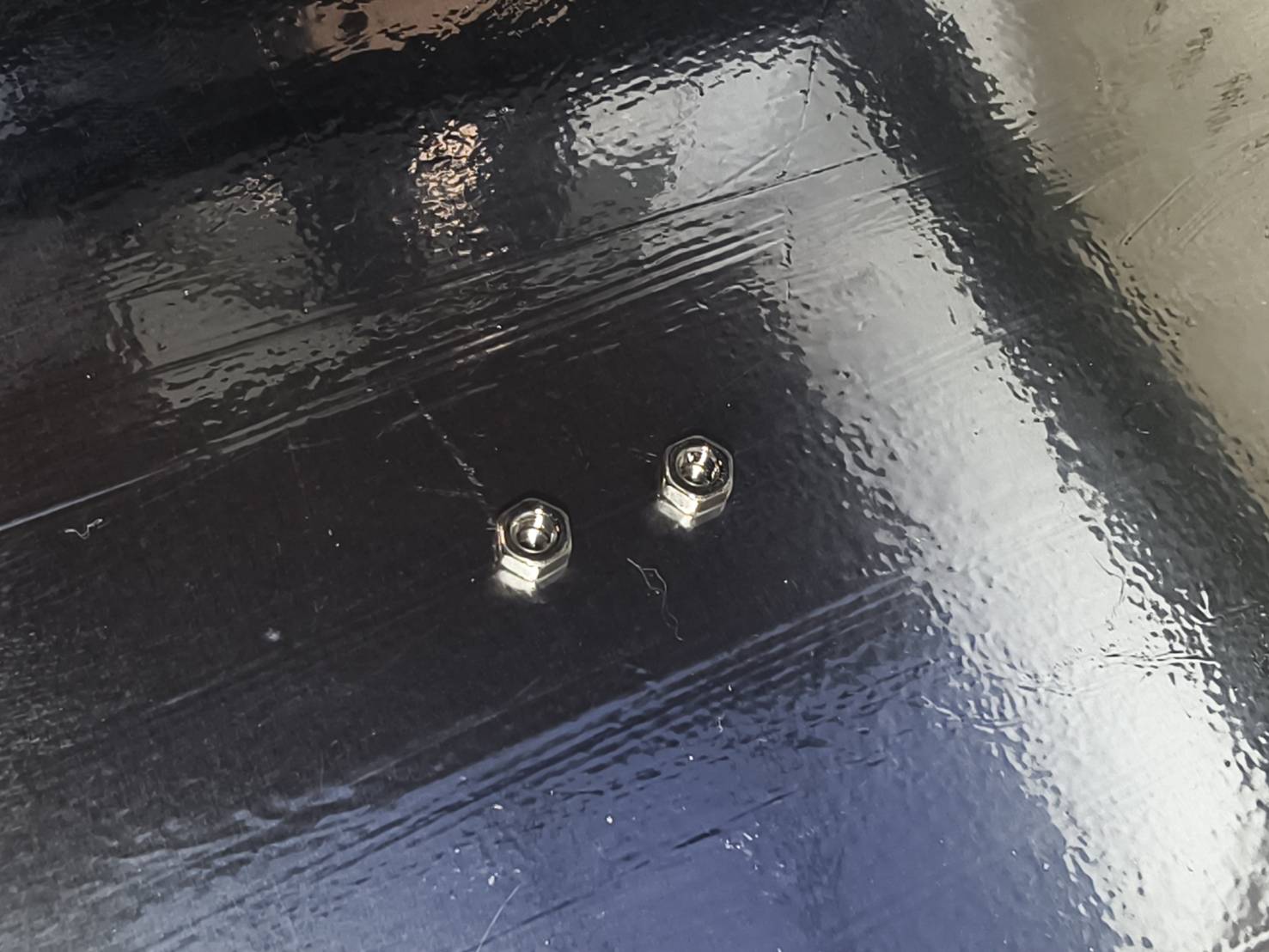

Rimuovere i dadi con una chiave a bussola da 5,5 mm. Conservare i dadi in un luogo sicuro e non lasciarli all'interno della macchina, poiché nei passaggi successivi la macchina verrà posizionata verticalmente.
Passo 10

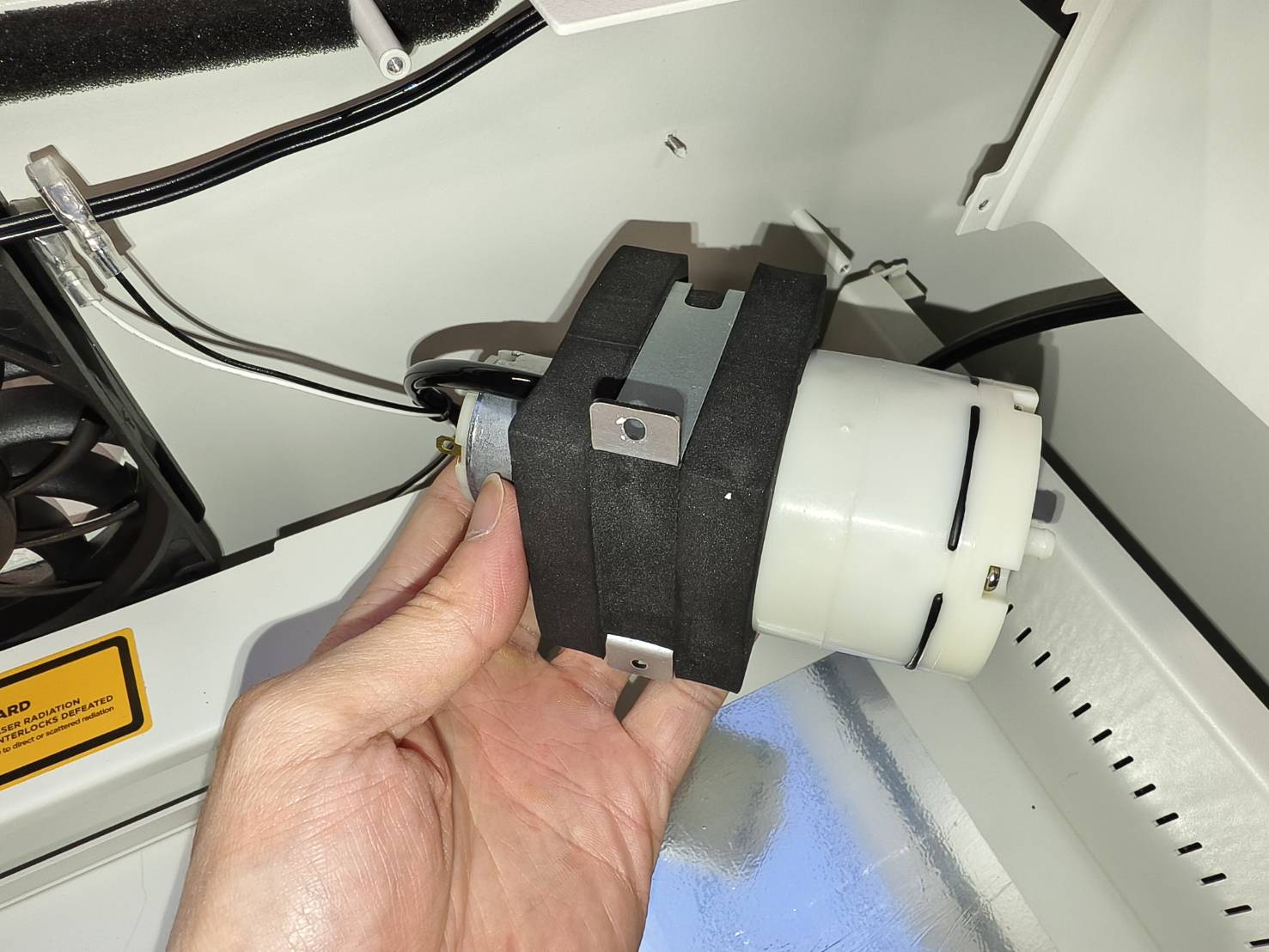

La pompa dell'aria può ora essere smontata con i tubi dell'aria ancora collegati.
Passo 11

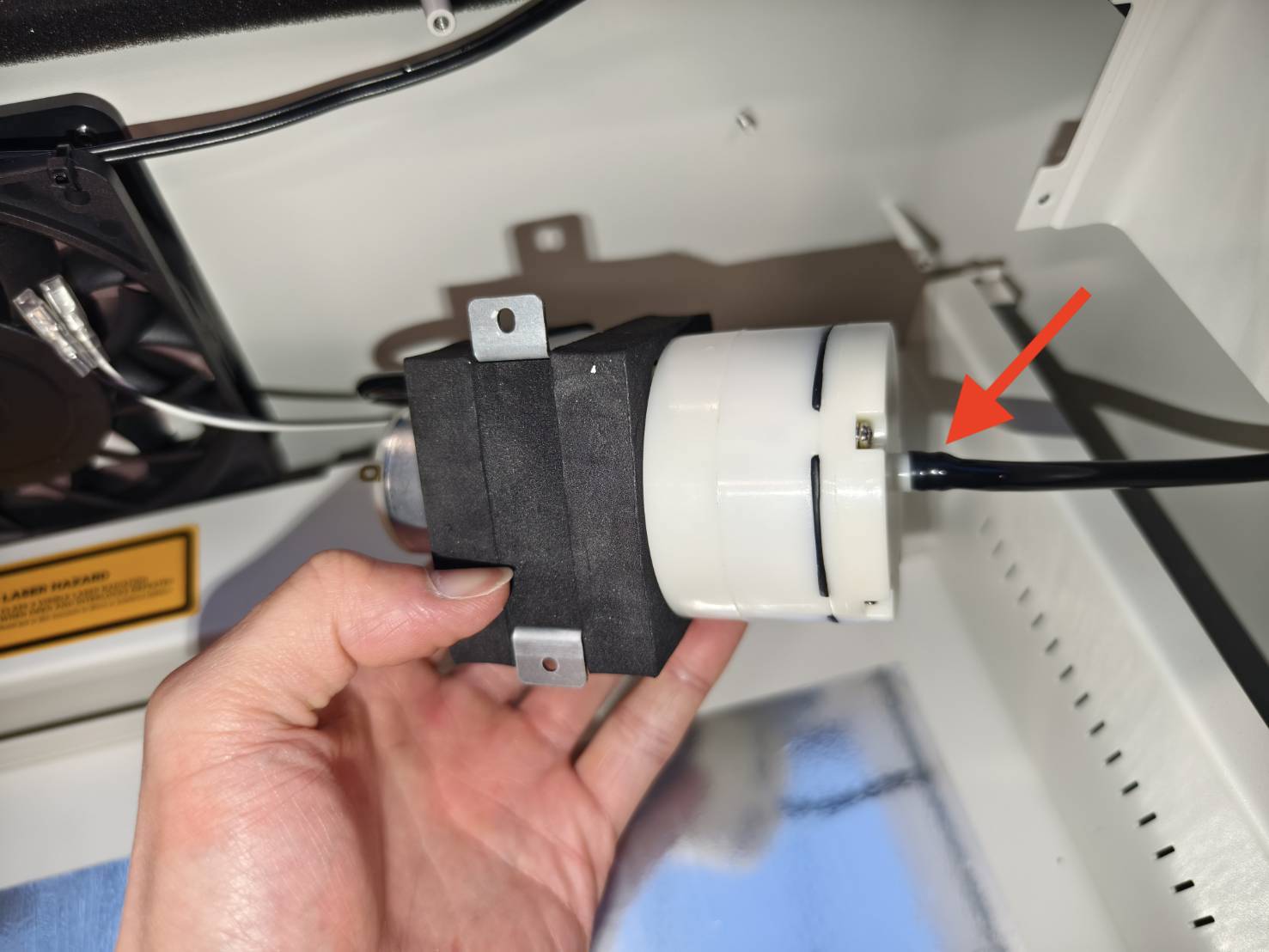

Scollegare questi tubi dell'aria estraendoli dalla pompa dell'aria.
Passo 12

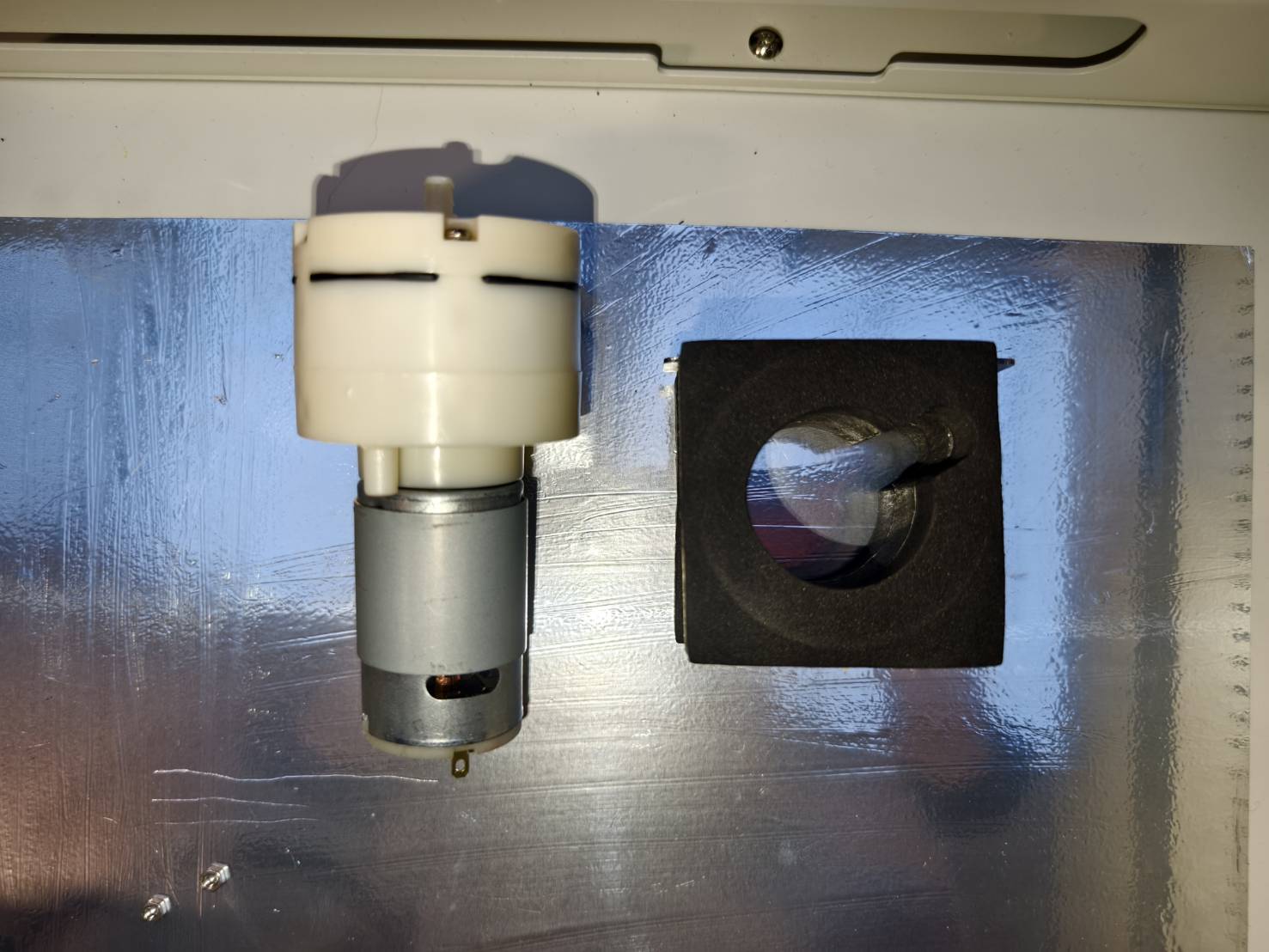

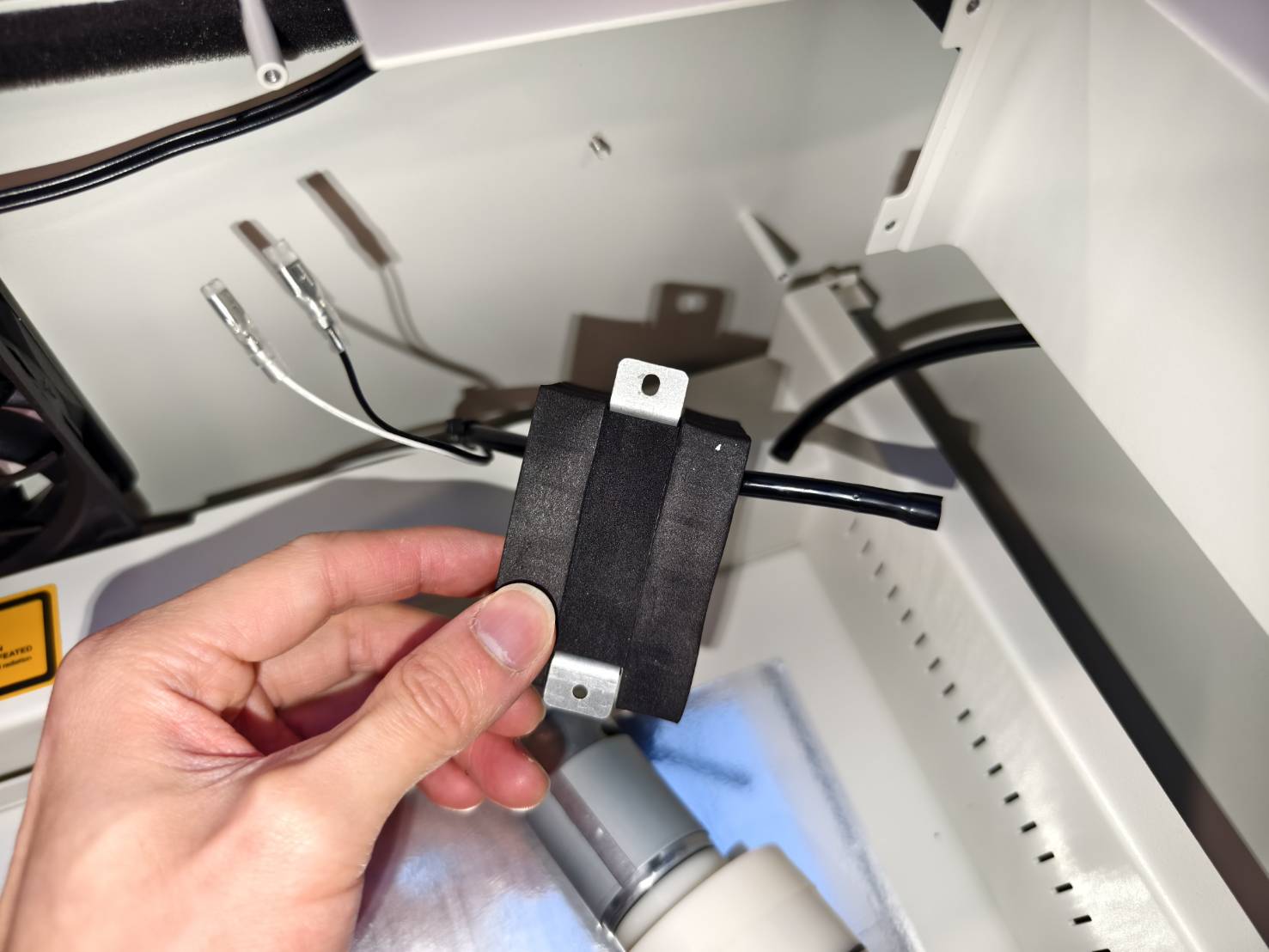

Staccare la pompa dell'aria dalla schiuma e dalla staffa metallica.
La pompa dell'aria sarà quindi completamente rimossa dalla macchina.
Passo 13
Collegare il tubo dell'aria alla nuova pompa dell'aria. Il tubo dell'aria inferiore deve prima passare attraverso la schiuma e successivamente essere collegato alla pompa dell'aria.
Passo 14
Collegare l'altro tubo dell'aria alla nuova pompa dell'aria.
Passo 15

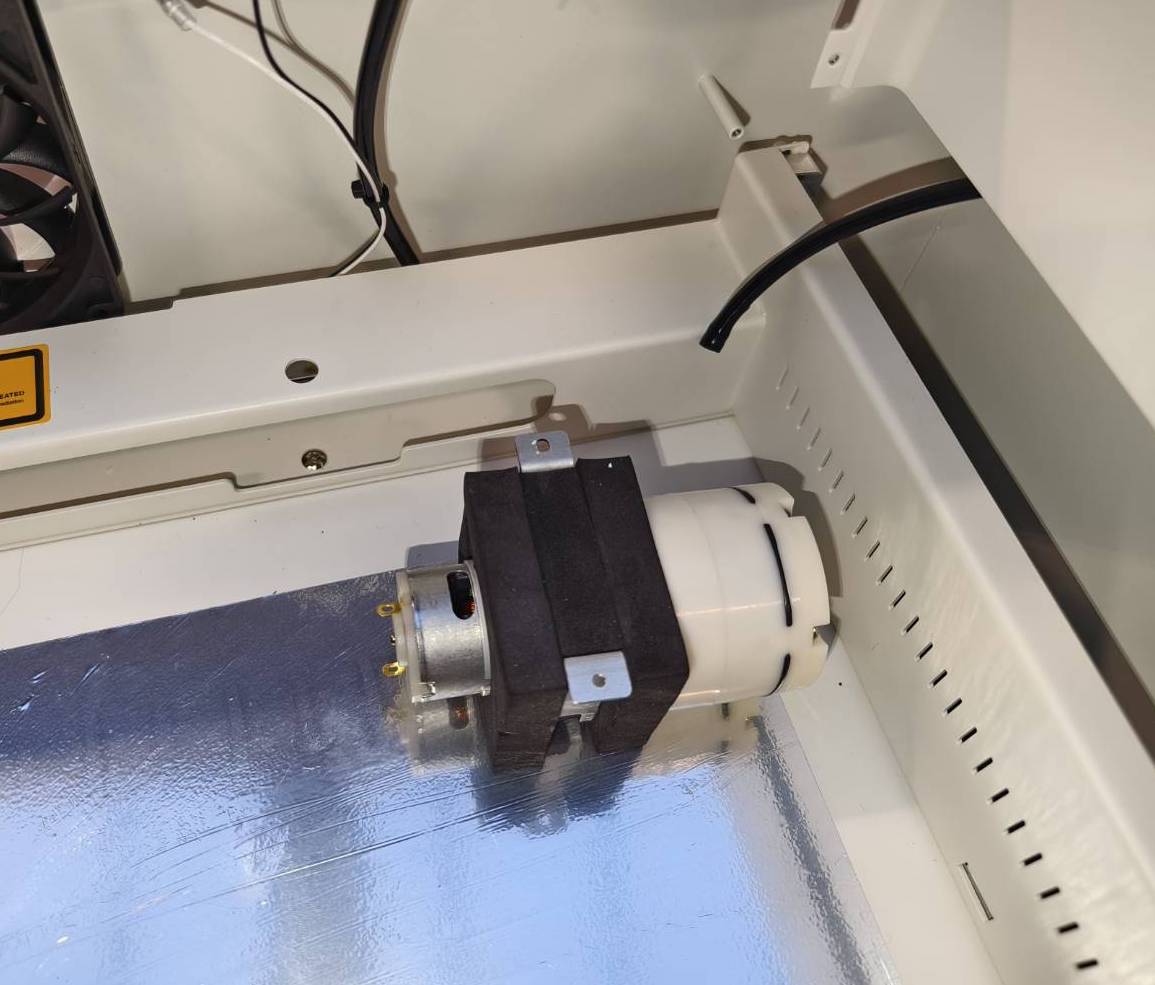

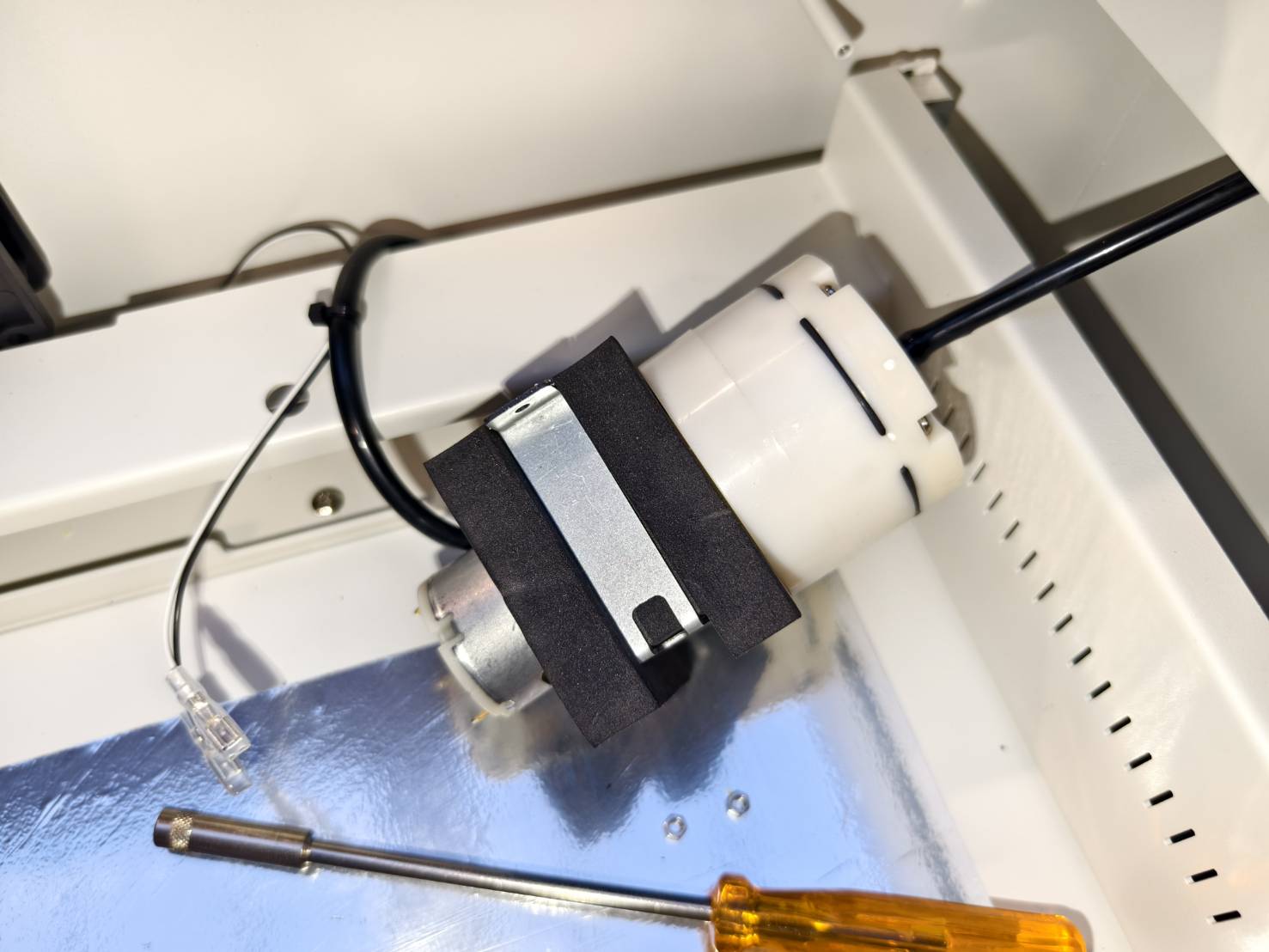

Riposizionare la pompa dell'aria con la schiuma e la staffa nella posizione originale. Non avvitarla per il momento.
Passo 16
Spingere il supporto del modulo (asse X) verso la ventola fino in fondo per evitare danni.

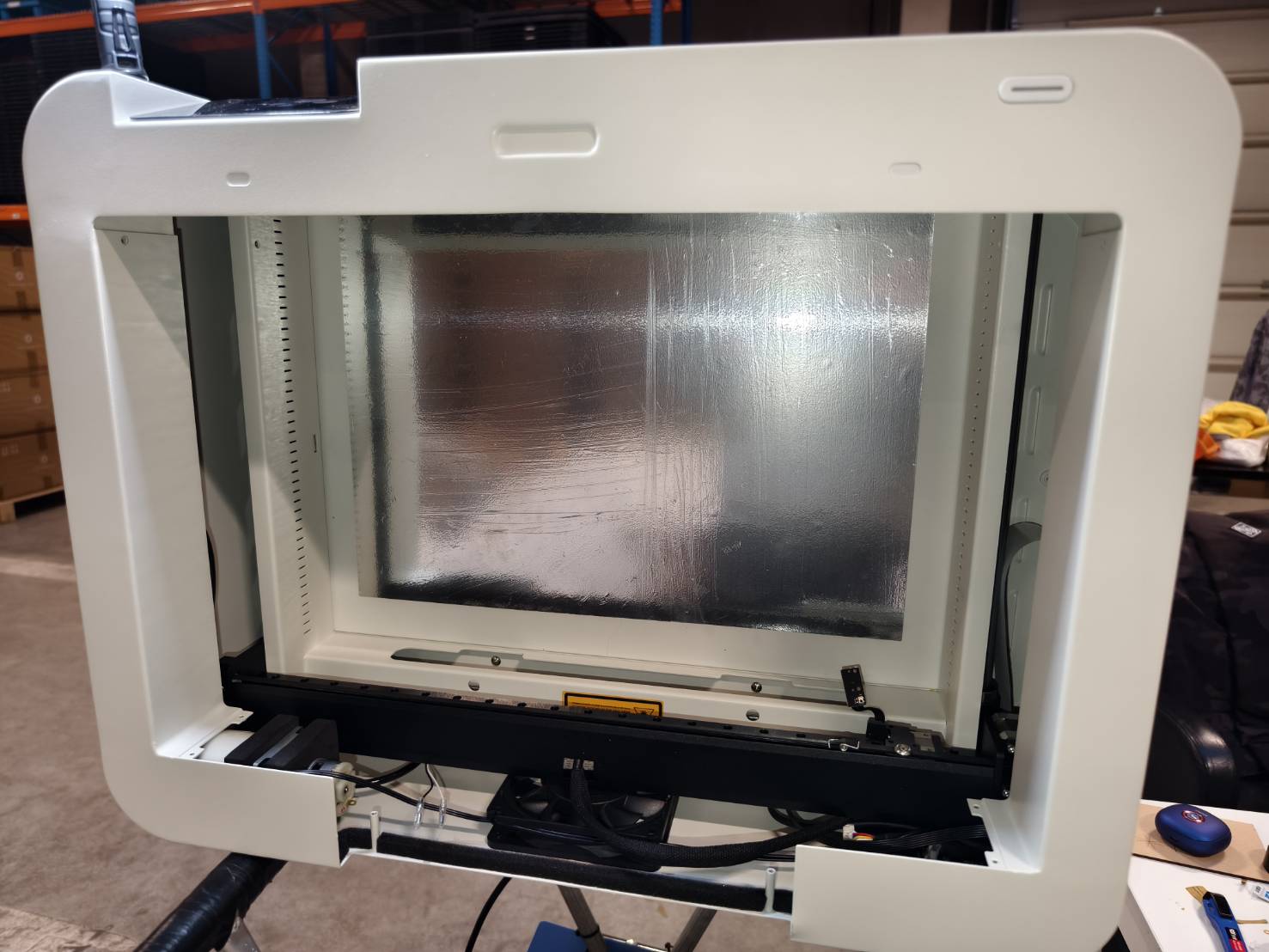

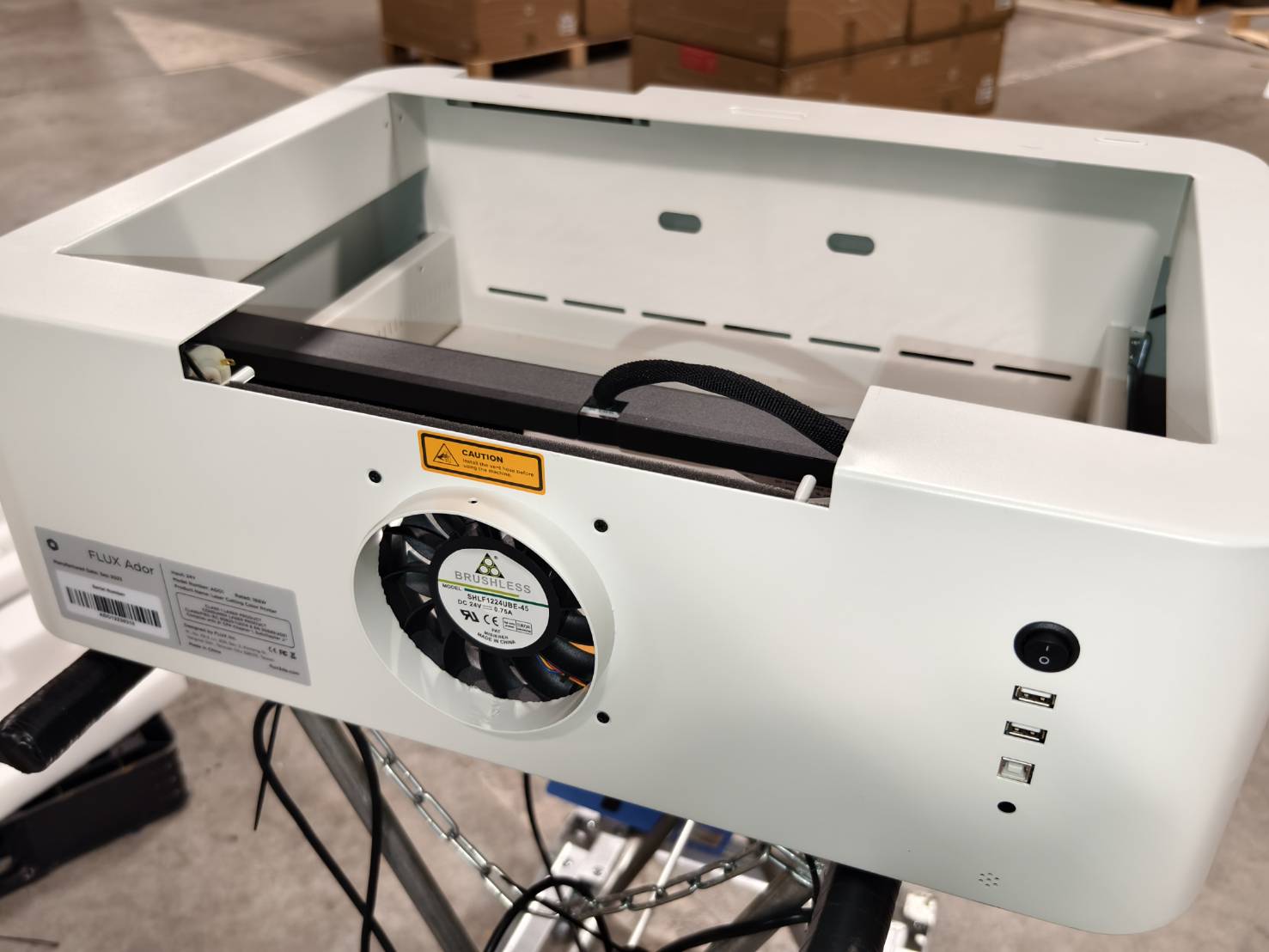

Posizionare la macchina in verticale, come mostrato nell'immagine.
Passaggio 17

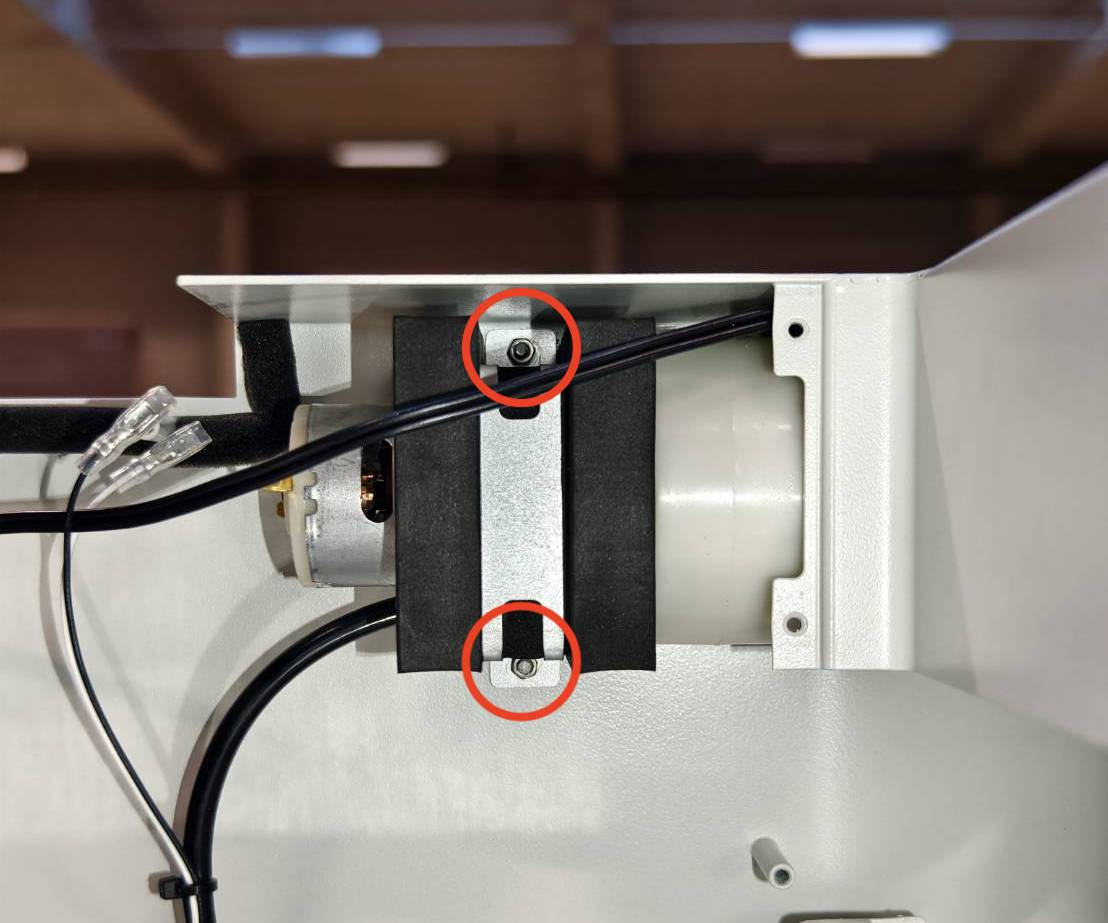

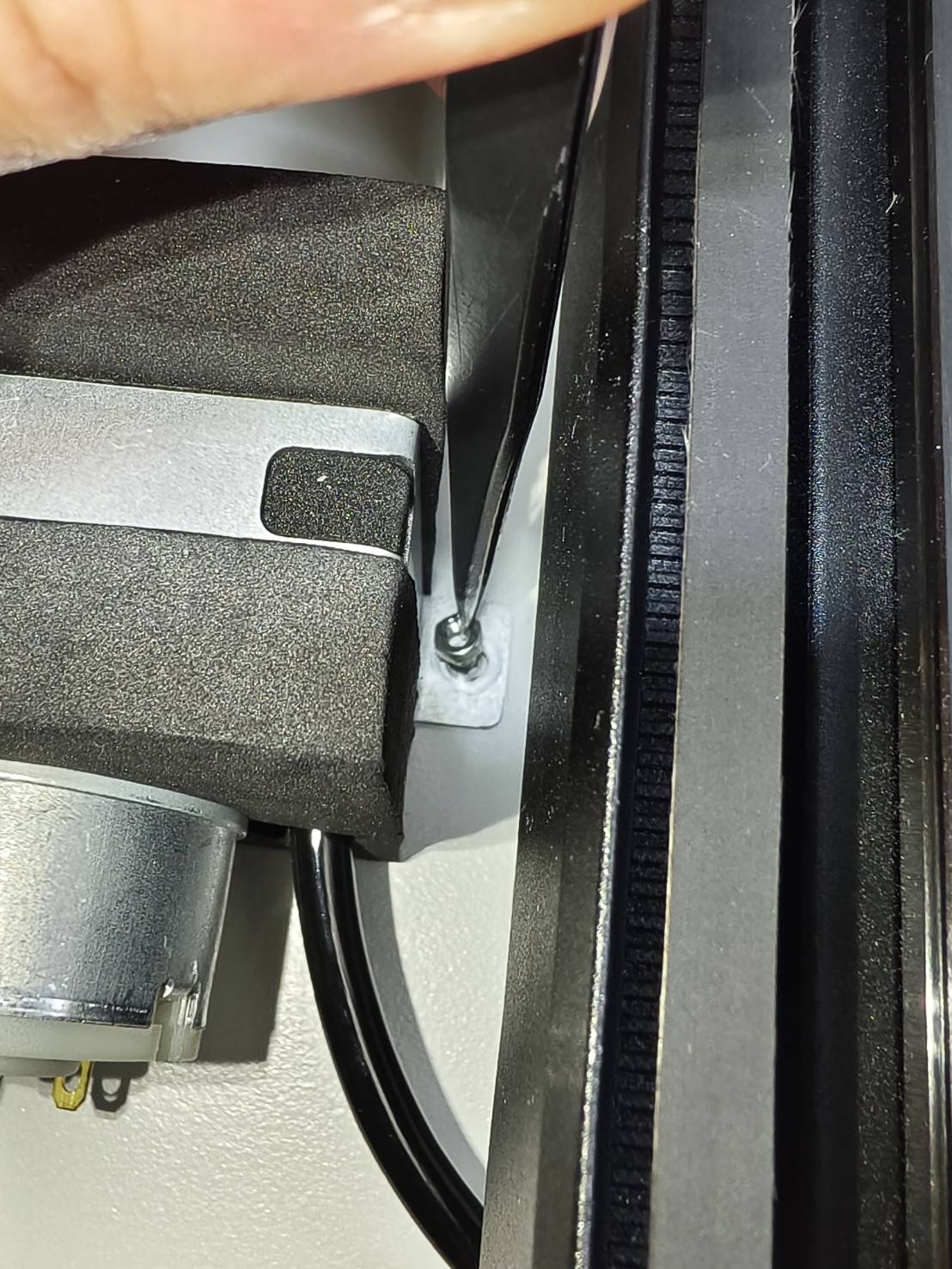

Utilizzare le pinzette per posizionare il dado sul perno e avvitarlo saldamente con una chiave a bussola.
Ripetere l'operazione su entrambi i lati.
Passaggio 18
Riportare la macchina nella sua posizione originale.
Nota:
La sostituzione della pompa dell'aria è completata in questo passaggio.
Se non è necessario sostituire il cavo della pompa dell'aria, passare direttamente al Passaggio 23 e collegare direttamente il cavo a 2 pin.
Passo 19

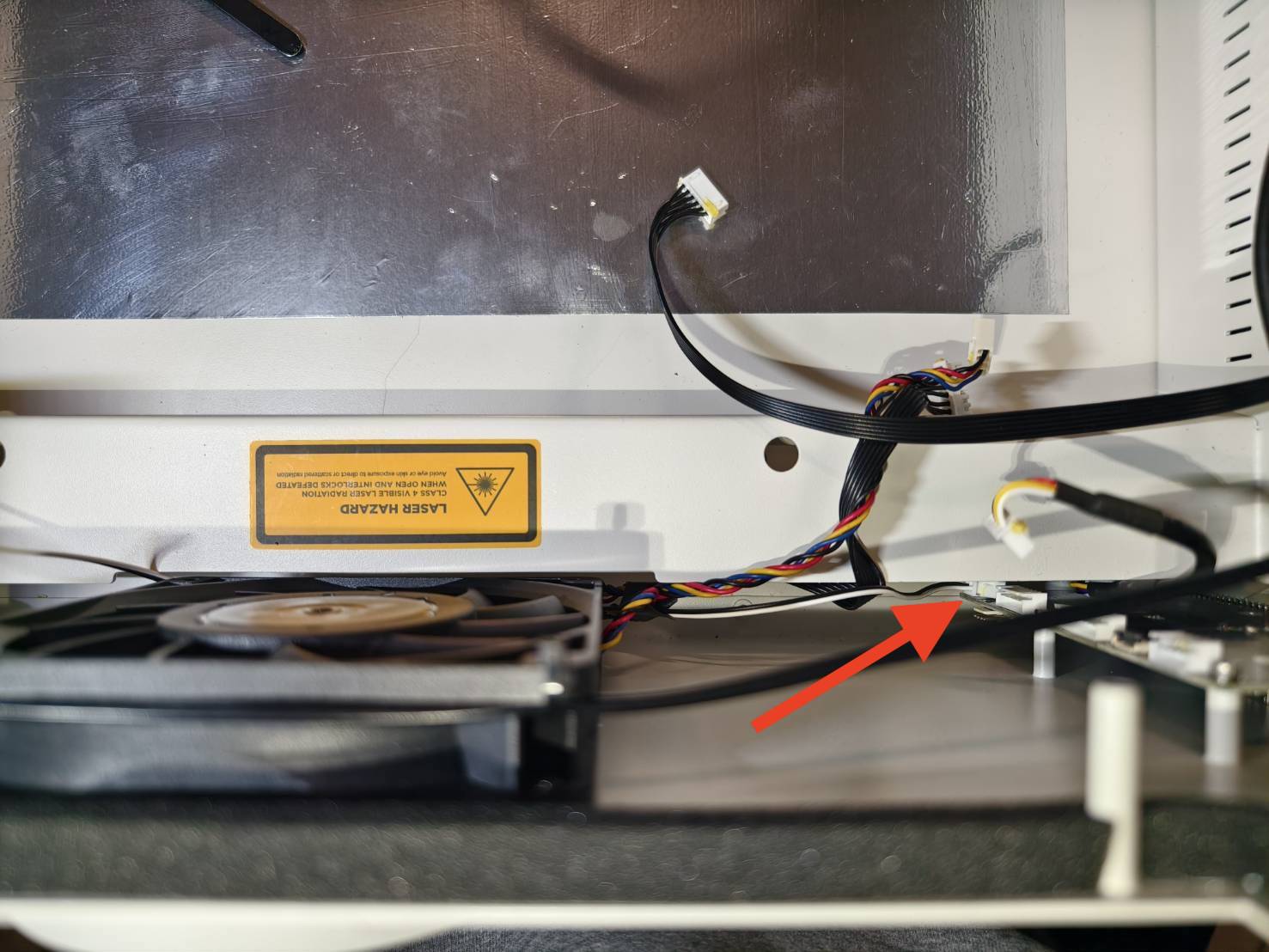

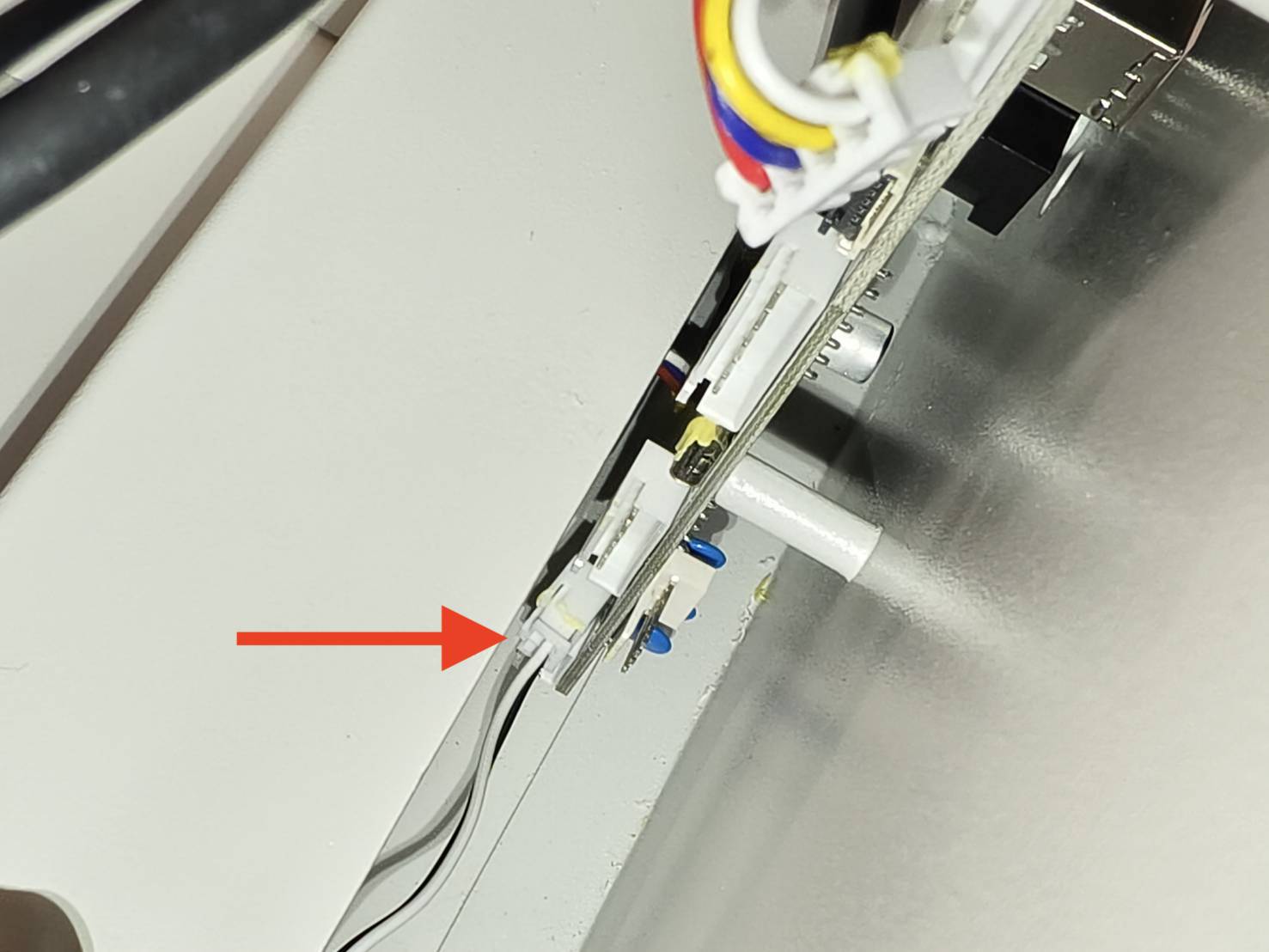

Scollegare il cavo a 2 pin della pompa dell'aria dalla scheda madre nella parte inferiore.
Passaggio 20

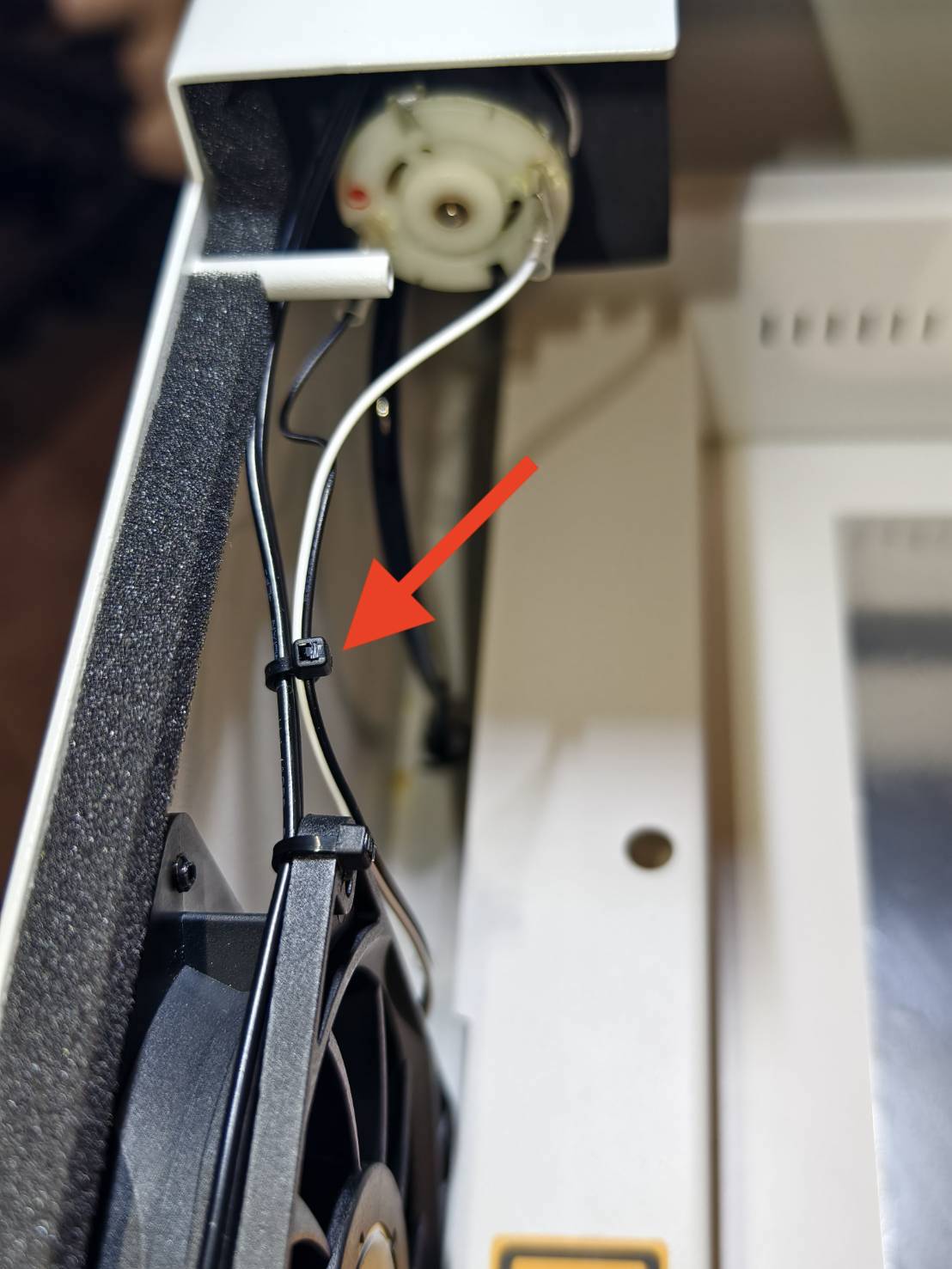

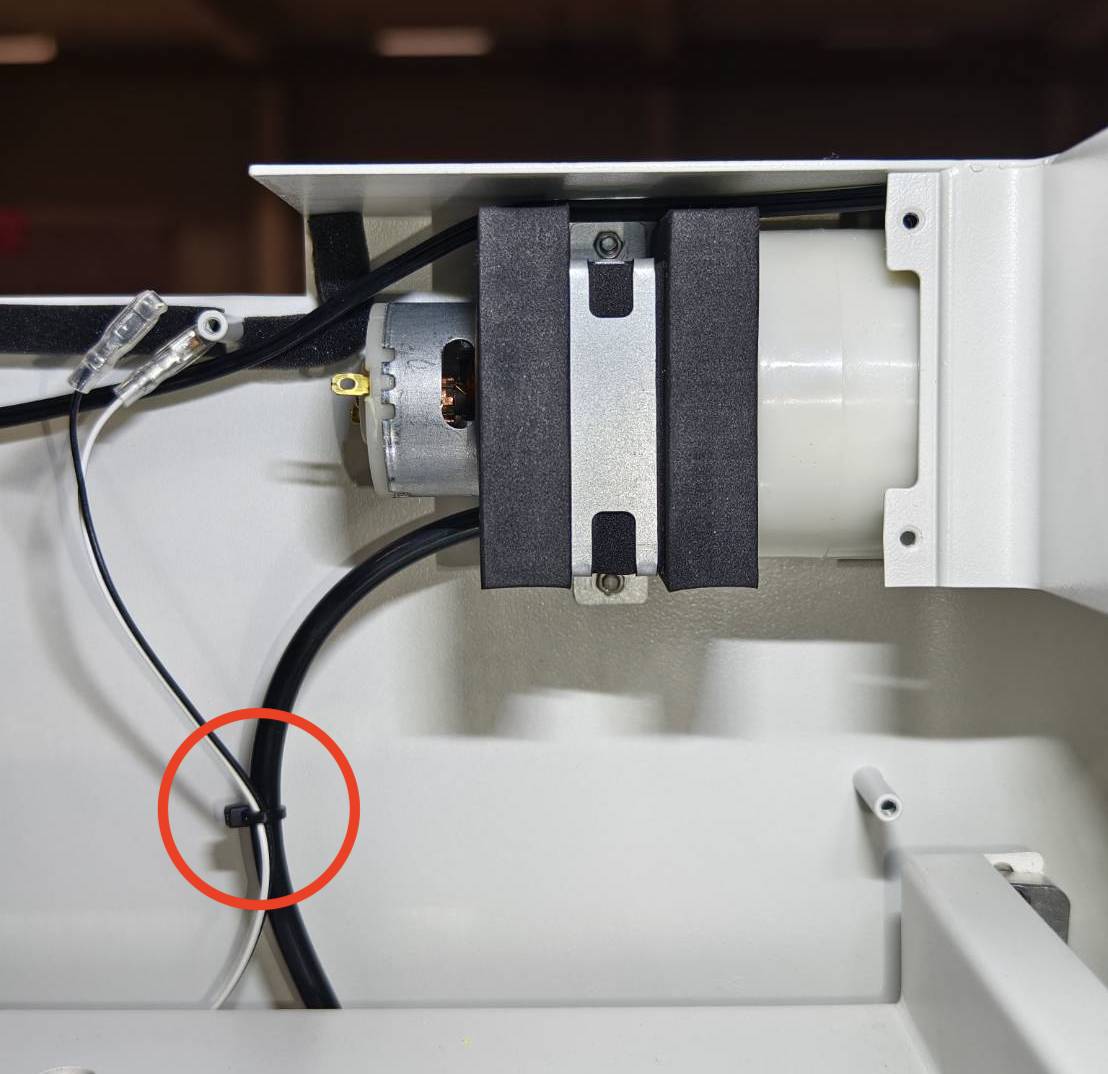

Tagliare la fascetta che tiene insieme il tubo dell'aria e il cavo della pompa dell'aria.
Passaggio 21

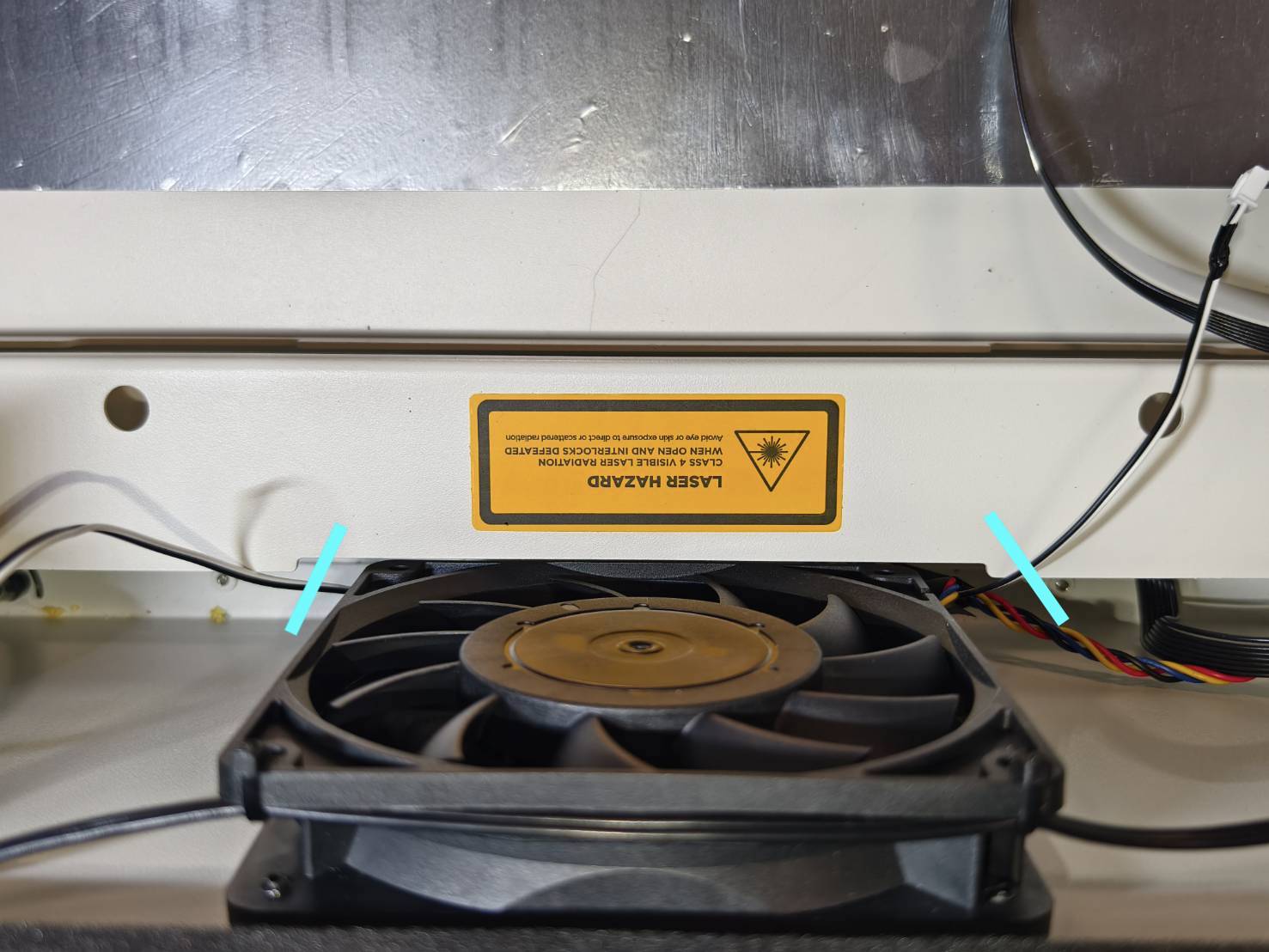

Tagliare i fili su entrambi i lati della ventola, come mostrato nell'immagine. I fili tagliati possono essere smaltiti.
Passaggio 22

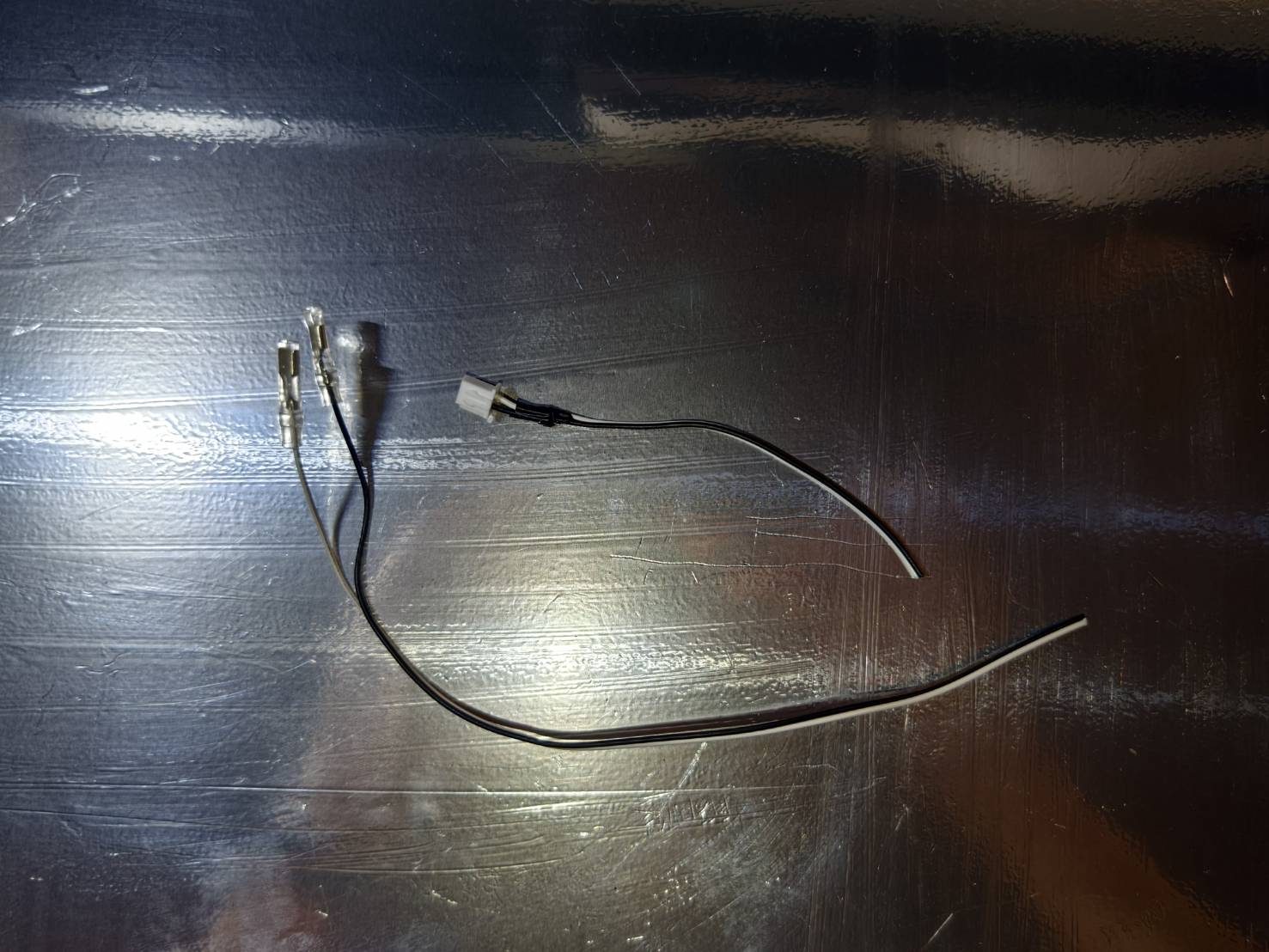

Collegare il nuovo cavo alla scheda madre.
Il cavo dovrà passare sotto la ventola per raggiungere la scheda madre.
Passaggio 23

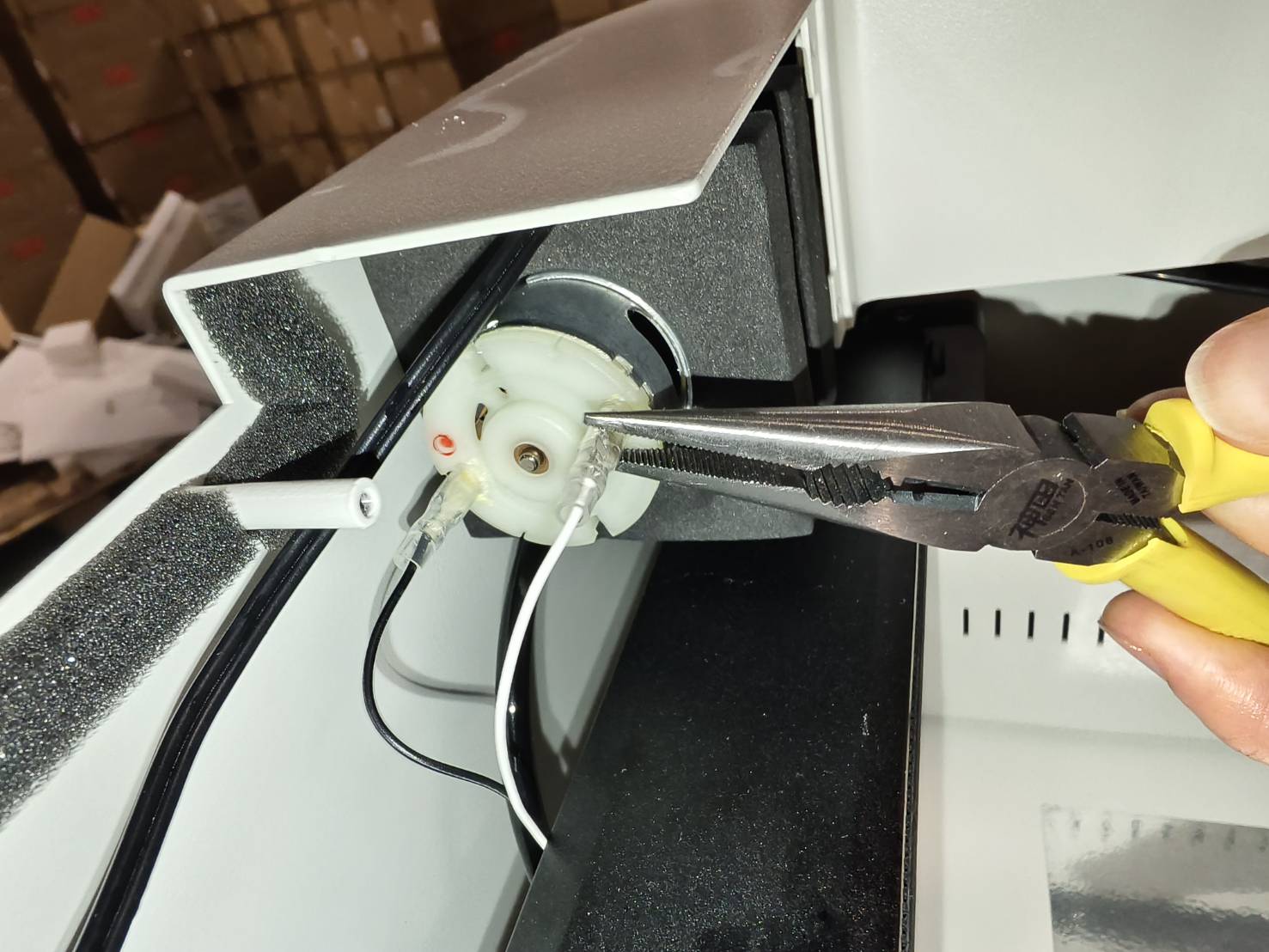

Collegare i fili alla pompa dell'aria e utilizzare una pinza per comprimere i pin.
(Il filo nero va collegato al segno rosso sulla pompa.)
Fase 24
Fissare i fili del cavo della pompa dell'aria al cavo già fissato sopra la ventola utilizzando una fascetta o del nastro adesivo.
Nota: Saltare questo passaggio e procedere allo Fase 25 se non è necessario sostituire il cavo.
Esempio di fascetta
Esempio di nastro adesivo
Fase 25
Ricollegare i cavi.
Assicurarsi che il contrassegno bianco sul cavo USB-C sia rivolto verso l'area di lavoro come mostrato nella foto sottostante.
(Le pinzette potrebbero essere utili in questa fase)
Fase 26
Posizionare la piastra e il coperchio dello sportello sulla parte superiore. Lasciare uno spazio sufficiente per permettere l'accesso con le mani.
Fase 27
Inserire il cavo della fotocamera nella scheda madre.
Attenzione: la superficie metallica del cavo della fotocamera deve essere rivolta verso la scheda madre.
La superficie metallica del cavo della fotocamera：
La superficie metallica deve essere rivolta verso la scheda madre:
Inserire il cavo：
Bloccare il fermo：
Fase 28
Inserire il cavo del motore.
Passaggio 29
Spingere indietro la piastra e avvitare le viti. (Viti T8 x 8 pezzi)
Passaggio 30
Poiché i passaggi precedenti hanno comportato lo spostamento del coperchio dello sportello e della fotocamera, eseguire la calibrazione della fotocamera come ultima operazione prima di riprendere l'utilizzo della macchina.
È possibile consultare questa pagina: Calibrazione della fotocamera.
