Ador - Guida alla sostituzione della ventola di estrazione

Strumenti:

• Cacciavite a croce
• Cacciavite Torx T8
• Tronchesine o pinze diagonali
• Fascette o nastro adesivo
• Pinzette (Opzionale)

Passo 1:

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 2:

Svitare le viti sulla piastra. Viti T8 x 8pz (La piastra e il coperchio dello sportello sono collegati.)

Passo 3:

Spostare leggermente in avanti la piastra e il coperchio dello sportello.

Passo 4:

Rimuovere il cavo del motore. Sarà più facile rimuovere il cavo della telecamera dopo aver rimosso questo cavo.

Passo 5:

Rimuovere il cavo della telecamera.
Notare che c'è un fermo che blocca il cavo. Aprire il fermo per rimuovere il cavo della telecamera.
(Le pinzette potrebbero essere utili in questo passaggio)

Fermo di bloccaggio:

Clip di bloccaggio aperta:

Estrarre il cavo:

Passo 6:

Rimuovere la piastra e il coperchio dello sportello.

Passo 7:

Rimuovere gli altri quattro cavi e lasciare collegato solo il cavo a 2 pin in basso.
(Le pinzette potrebbero essere utili in questo passaggio)

Passo 8:

Tagliare queste fascette con una tronchesina o una pinza.

Passo 9:

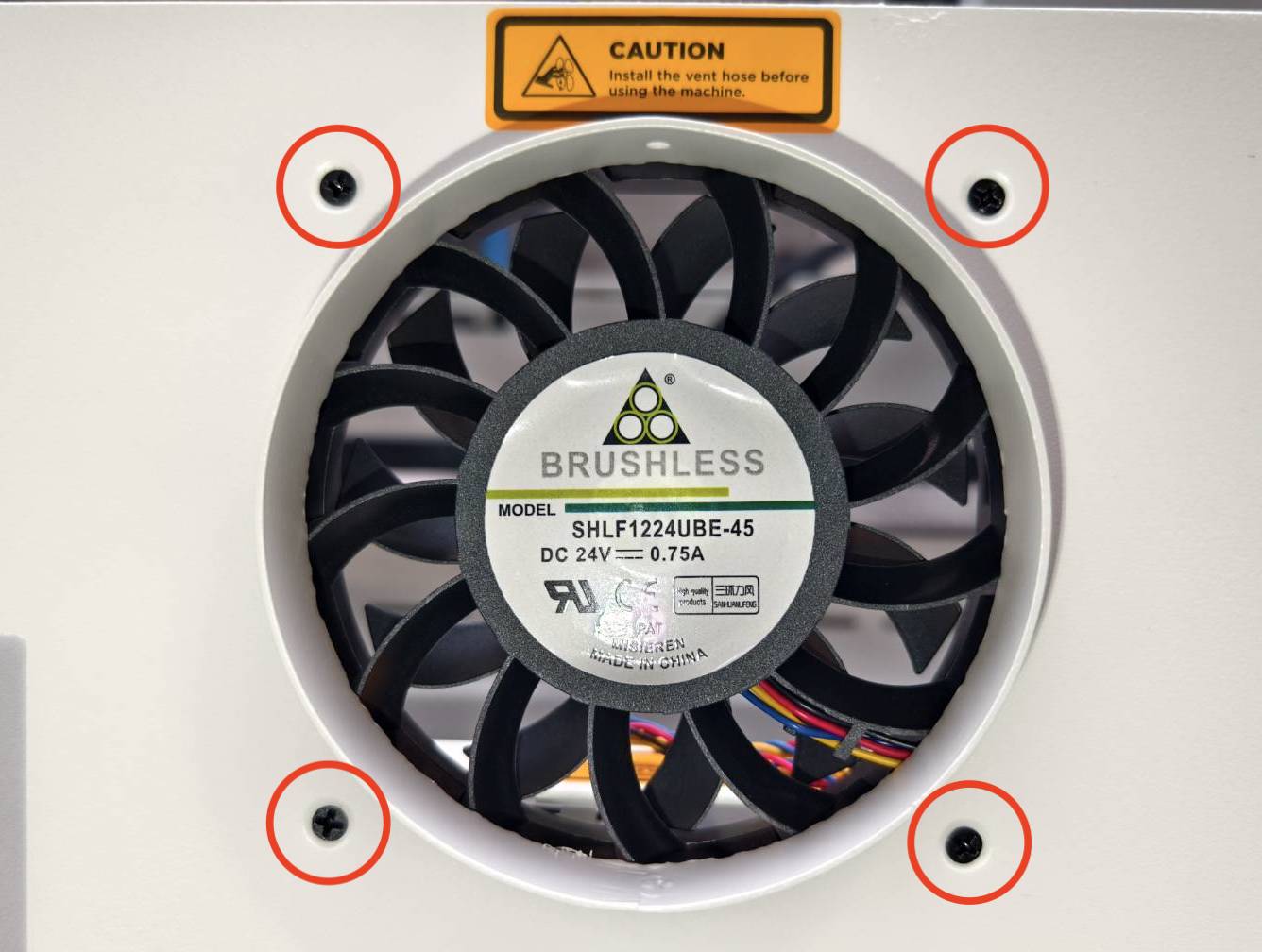

Staccare la ventola svitando queste quattro viti con un cacciavite a croce.

Passo 10:

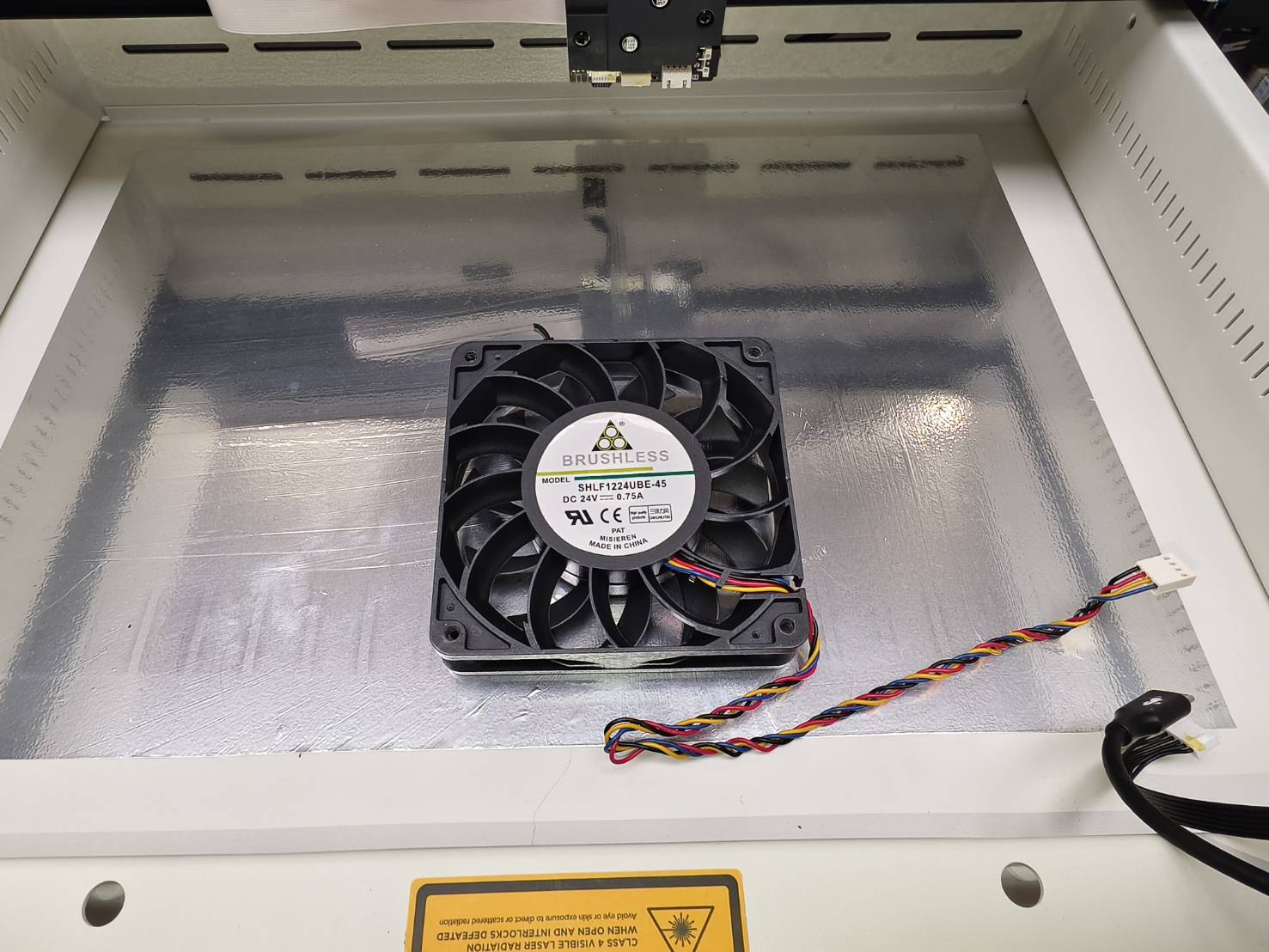

Una volta staccata la ventola, tagliare con attenzione le fascette nella parte inferiore. Dopo aver tagliato le fascette, la ventola può essere completamente rimossa.

Passo 11:

Prendere la nuova ventola e legare il cavo a 2 pin ancora collegato insieme al cavo della ventola come mostrato nella foto sottostante. Assicurarsi che il lato del cavo sia nella parte inferiore della ventola.
La lunghezza del cavo della ventola deve essere ridotta piegandolo. È accettabile utilizzare sia fascette che nastro adesivo per legare i cavi.

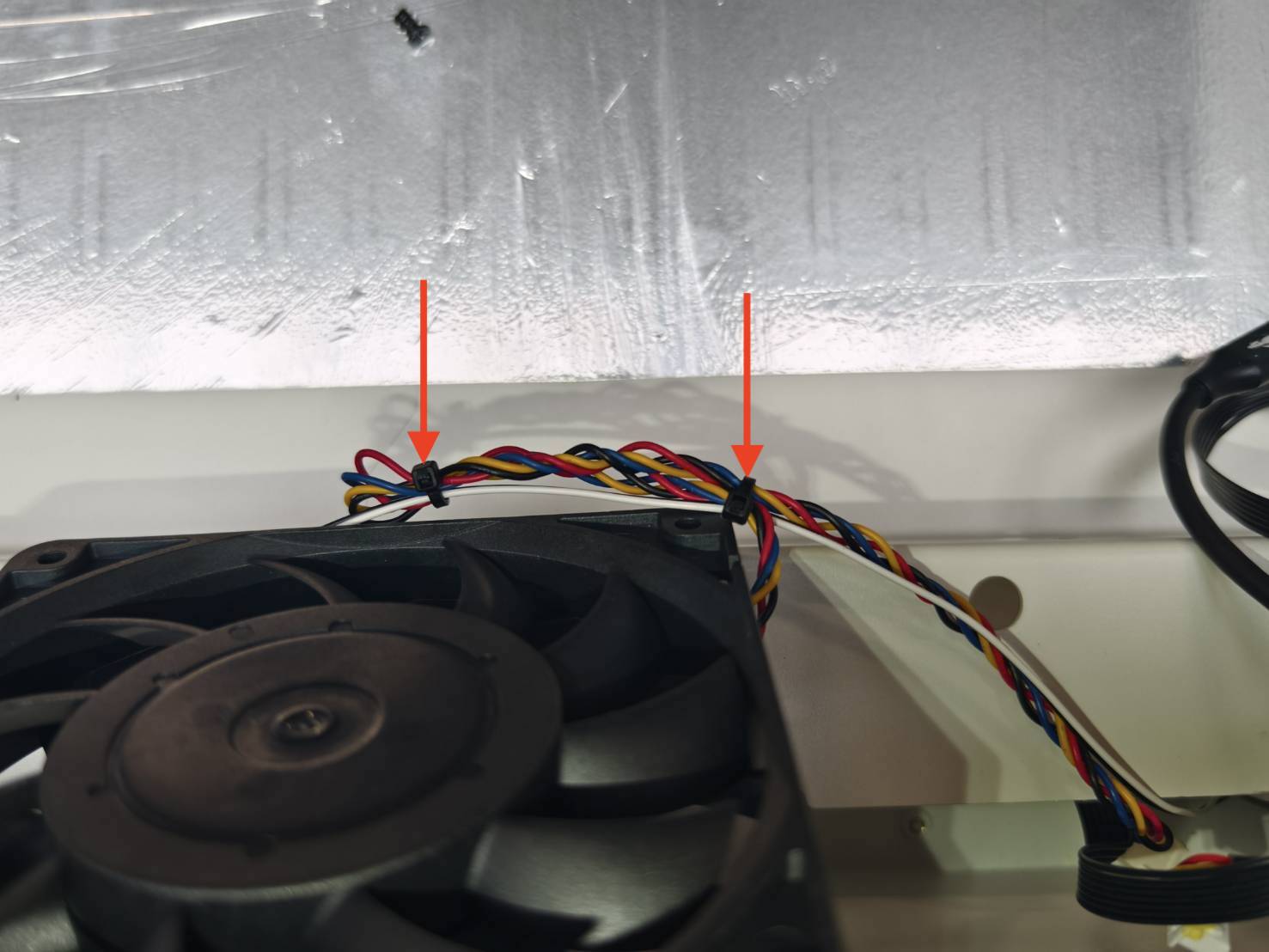

Esempio con fascetta:

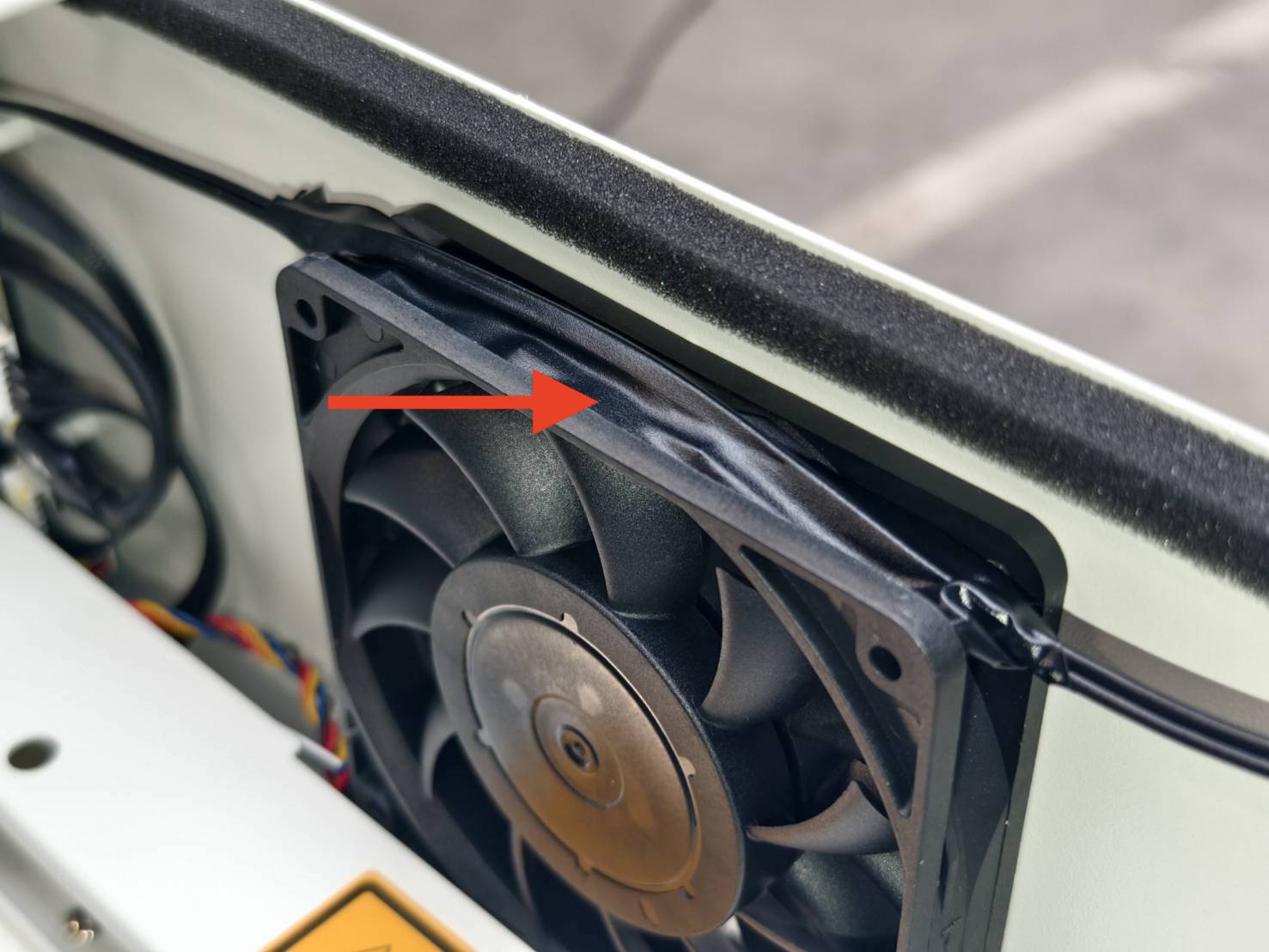

Esempio con nastro adesivo:

Passo 12:

Fissare la nuova ventola sulla macchina avvitando le quattro viti.
Assicurarsi che i cavi legati siano posizionati sotto la ventola.

Passo 13:

Ricollegare i cavi.
Assicurarsi che il contrassegno bianco sul cavo USB-C sia rivolto verso l'area di lavoro come mostrato nella foto sottostante.
(Le pinzette potrebbero essere utili in questo passaggio)

Passo 14:

Fissare il cavo sulla parte superiore della ventola utilizzando fascette o nastro adesivo.

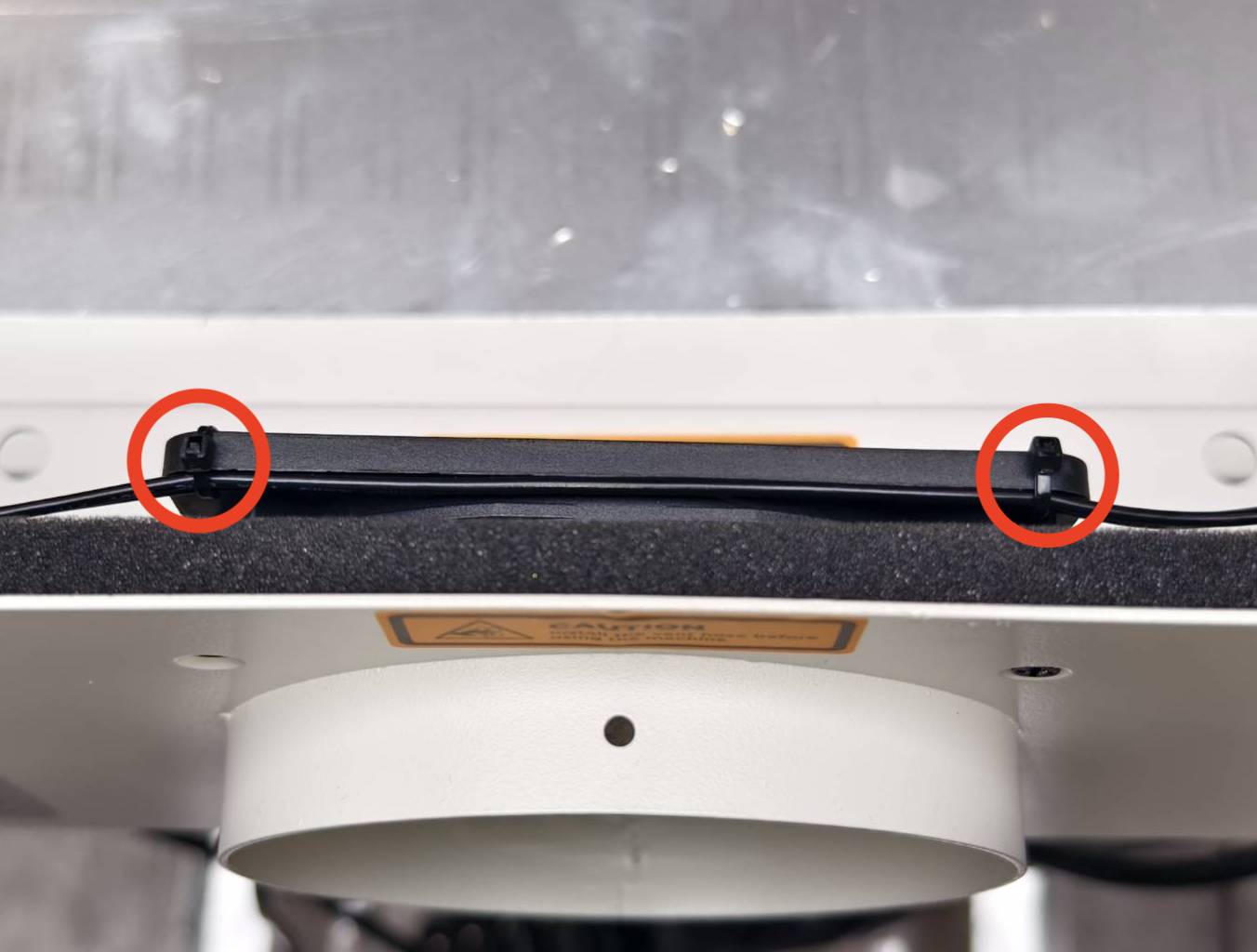

Esempio con fascetta:

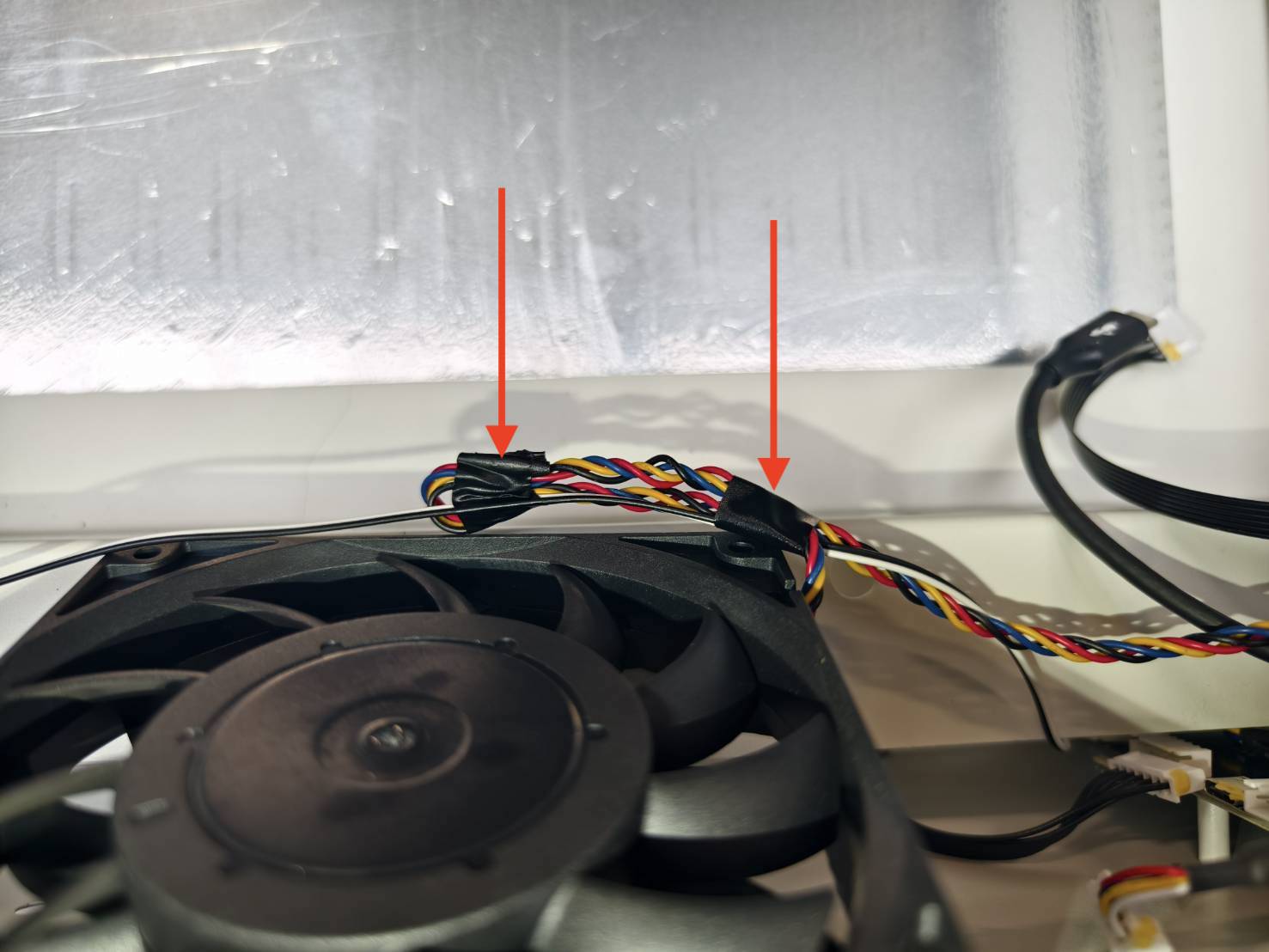

Esempio con nastro adesivo:

Passo 15:

Posizionare la piastra e il coperchio superiore. Lasciare uno spazio sufficiente per consentire l'accesso con le mani.

Passo 16:

Inserire il cavo della fotocamera nella scheda madre.
Nota bene: la superficie metallica del cavo della fotocamera deve essere rivolta verso la scheda madre.

La superficie metallica del cavo della fotocamera:


La superficie metallica deve essere rivolta verso la scheda madre:

Inserire il cavo:

Bloccare il fermo:

Passo 17 - Inserire il cavo del motore:

Passo 18:

Riposizionare la piastra e avvitare le viti. (Vite T8 x 8 pezzi)

Passo 19

Poiché i passaggi precedenti hanno comportato lo spostamento del coperchio dello sportello e della fotocamera, si prega di eseguire la calibrazione della fotocamera come ultima operazione prima di riprendere l'utilizzo della macchina.
È possibile consultare questa pagina: Calibrazione della fotocamera.

#Fine
