Cavo Bridge LightBurn - Ador

Avvertenza

Per utilizzare LightBurn per controllare Ador, è necessario scaricare la versione ufficiale del software LightBurn. Poiché LightBurn è un software di terze parti, FLUX non può essere ritenuta responsabile per eventuali danni causati dal suo utilizzo.

Il firmware di Ador è stato sottoposto a numerosi test, ma è possibile che alcune funzioni del software LightBurn non siano compatibili con la macchina. In caso di errori dovuti all'incompatibilità, seguire le istruzioni nel link sottostante per segnalare correttamente il problema al rivenditore locale o all'assistenza FLUX. [Contatta l'assistenza clienti]



Prima di iniziare

1. Aggiornare il firmware alla versione 5.2.0 o successiva.

- Selezionare l'opzione "MACCHINA → Aggiorna all'ultimo firmware" sul pannello di Ador.
- È anche possibile aggiornare il firmware tramite Beam Studio
Scaricare il firmware dal sito web ufficiale. Quindi fare clic su "Macchina → Aggiorna Firmware". Successivamente, aggiornare il firmware della macchina alla versione selezionata scegliendo il file del firmware sul computer.



2. Scaricare questo file di configurazione: Ador_Preset

Nota: Il file di configurazione fornito contiene le impostazioni del GCode e delbaud rates. Se non si utilizza il file di configurazione, configurare separatamente nelle "Impostazioni del dispositivo". (Per ulteriori dettagli, consultare questo articolo )



Impostazioni di LightBurn

Per scaricare LightBurn, clicca qui.



1. Apri LightBurn e fai clic su "Dispositivi" nella Laser scheda.

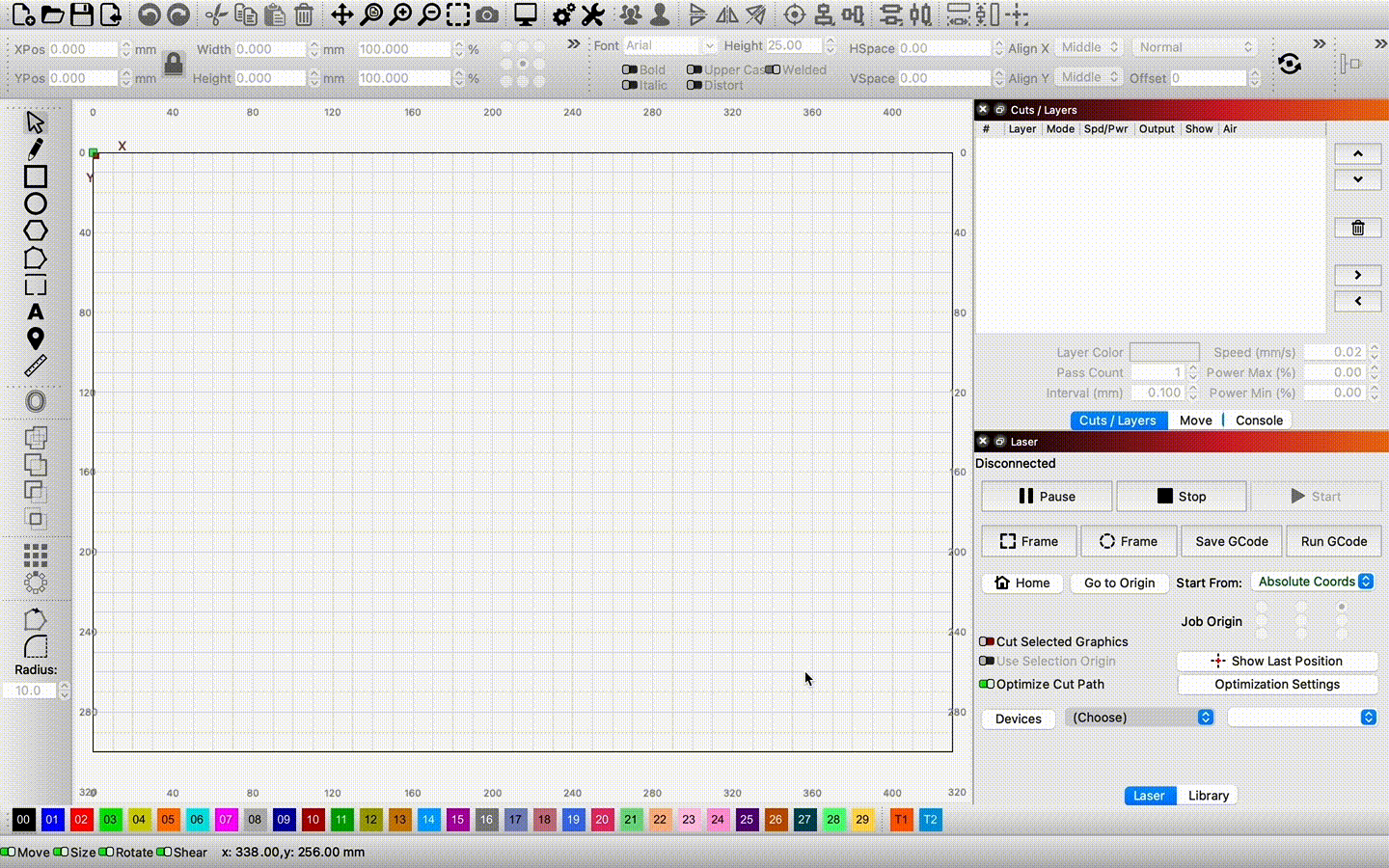

2. Fai clic su "Importa" per importare il file Ador_Preset che hai scaricato.

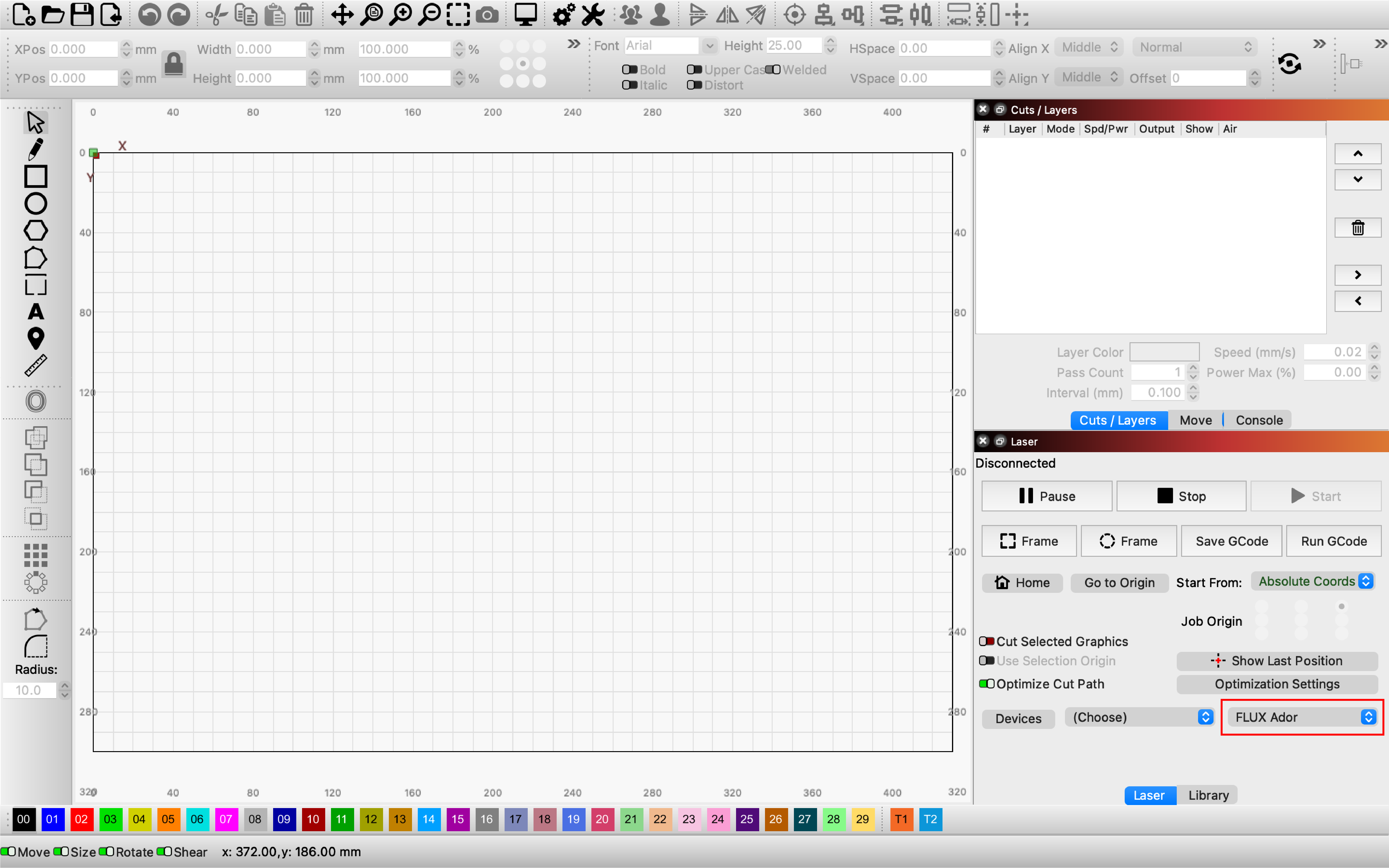

3. Le seguenti informazioni sul dispositivo verranno visualizzate una volta che il file è stato importato correttamente.



Collega il computer alla macchina con il cavo LightBurn Bridge.

1. Inserisci il cavo LightBurn nella porta USB sul lato della macchina.

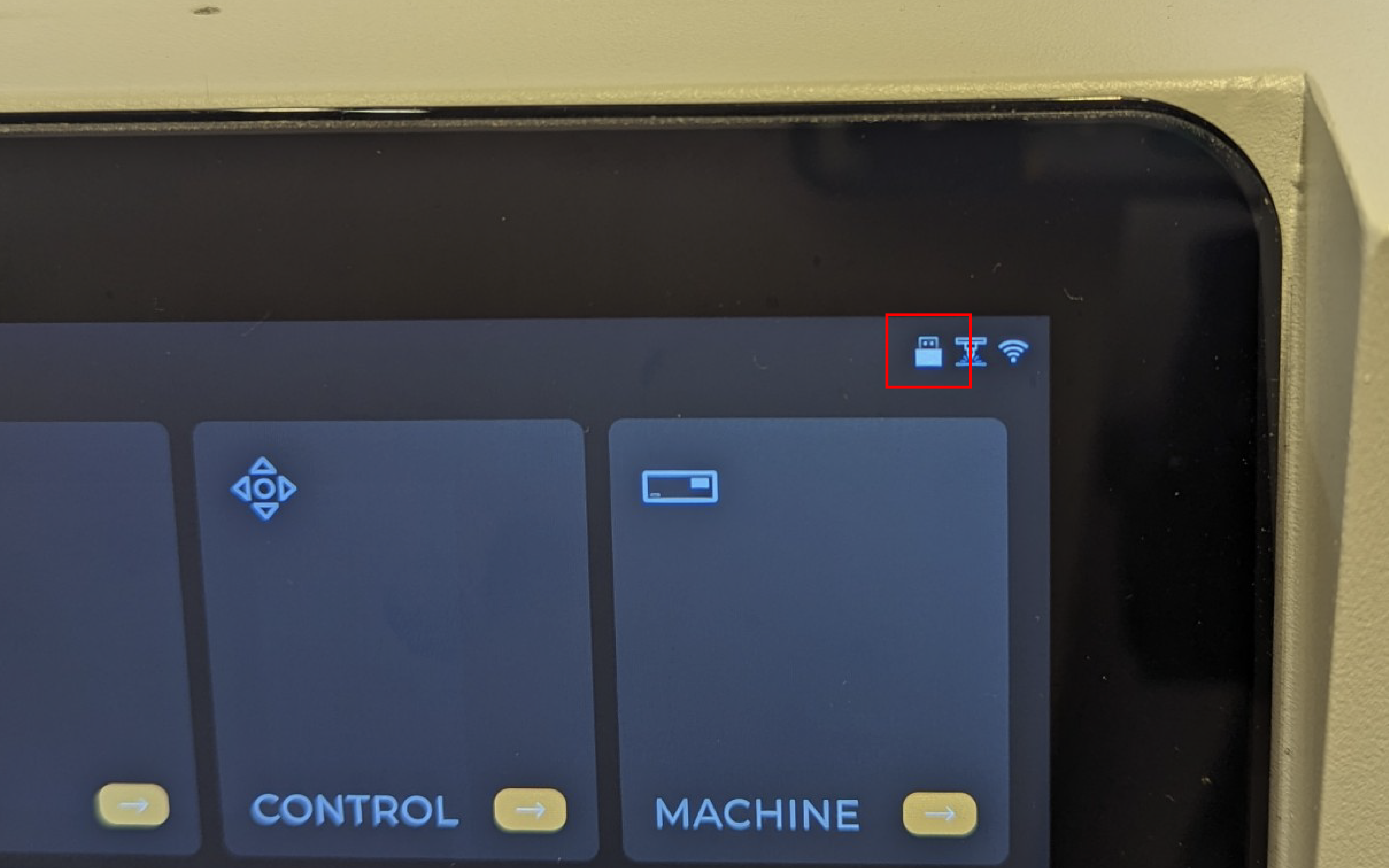

（L'icona USB apparirà nell'angolo in alto a destra del pannello della macchina per indicare che la connessione è stata stabilita con successo.)



2. Inserisci l'altra estremità del cavo LightBurn Bridge nel computer.

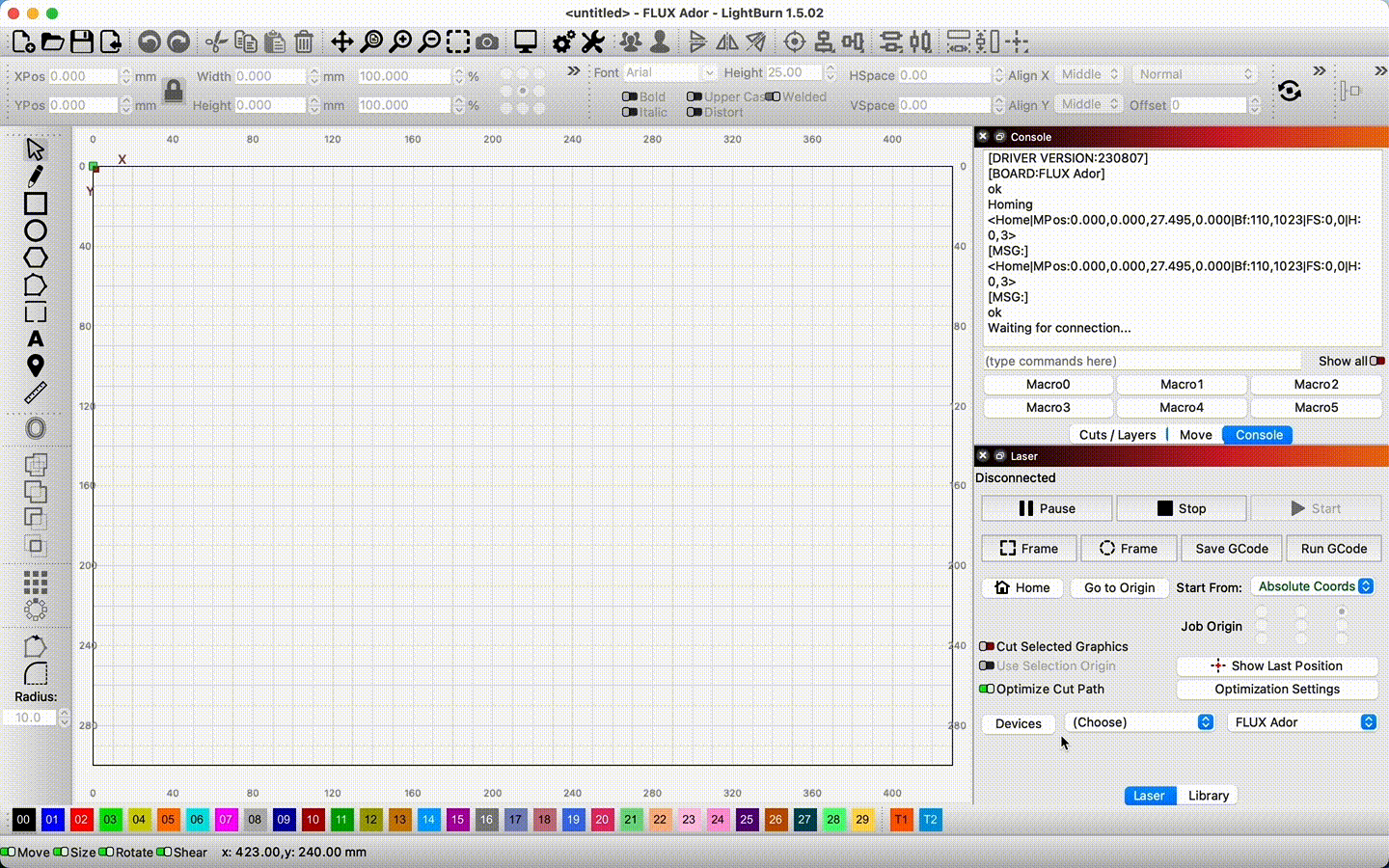

3. Seleziona il nome corretto della porta USB. La scelta della porta errata comporterà un fallimento della connessione. Potrebbe essere necessario provare diverse porte. Se la connessione ha successo, le seguenti informazioni appariranno nella scheda Console.



Test di azzeramento

Se il computer è collegato correttamente alla macchina, questa inizierà automaticamente l'azzeramento. In caso contrario, clicca sul pulsante di azzeramento per verificare se la funzione funziona.

Avvio dell'operazione

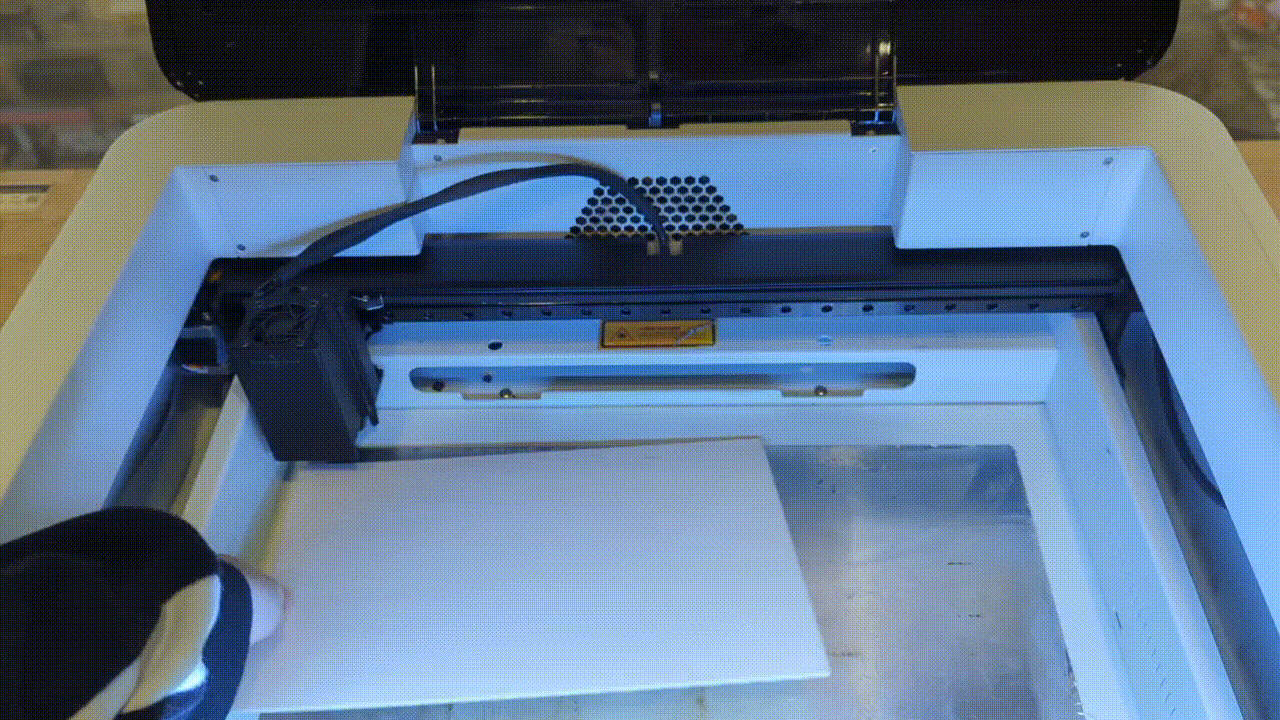

1. Posiziona il materialee all'inseriscino della macchina.



2. Messa a fuoco

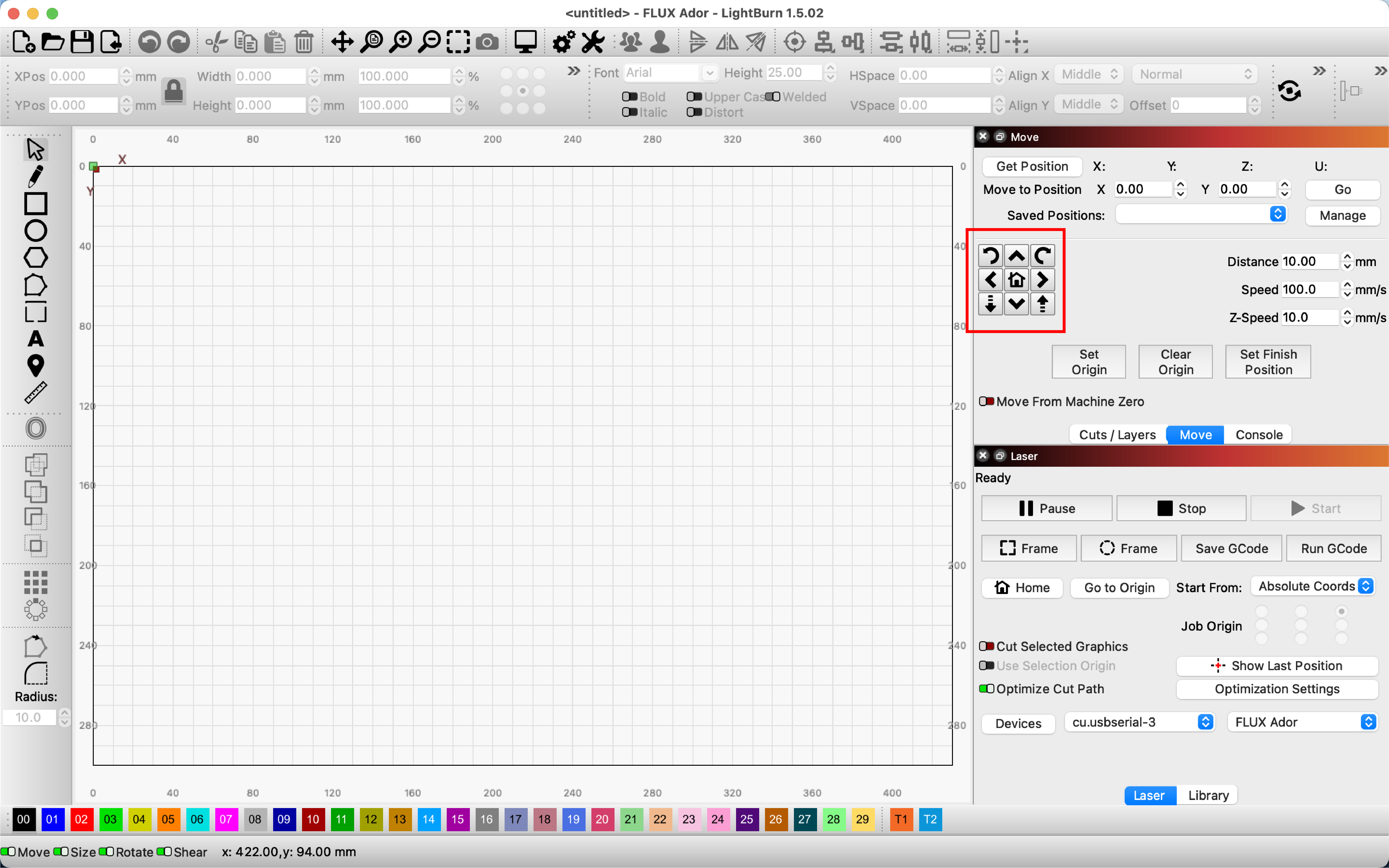

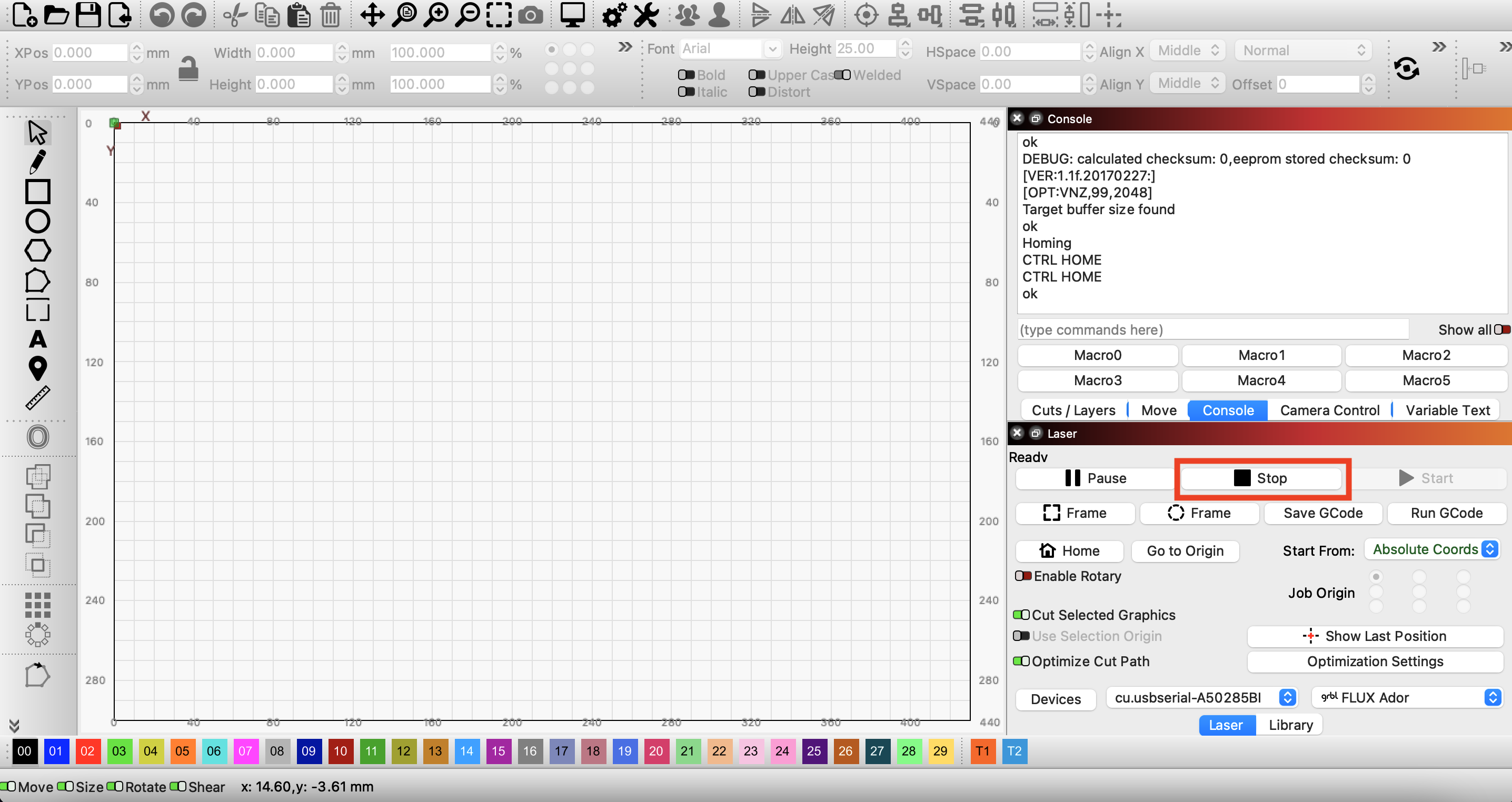

- Clicca sul "Stop" pulsante nel "Laser" pannello per sbloccare il motore.

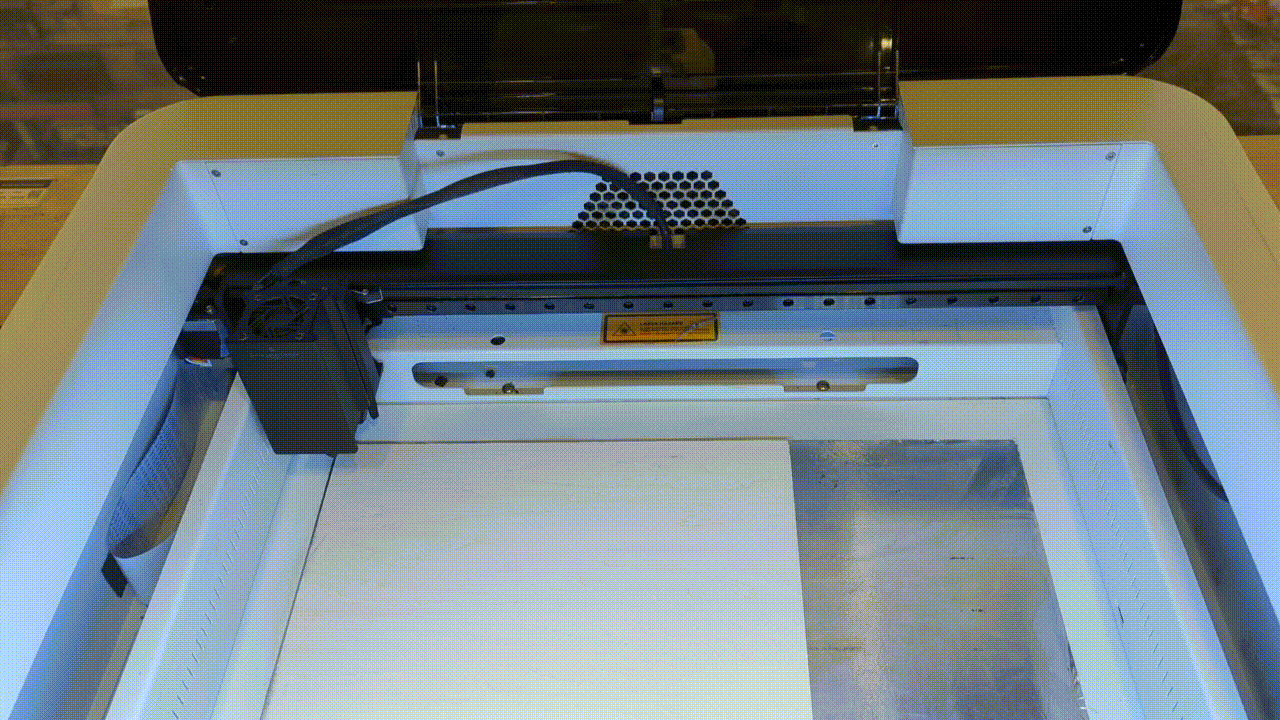

- Spostare la testa del laser sopra il materialee.

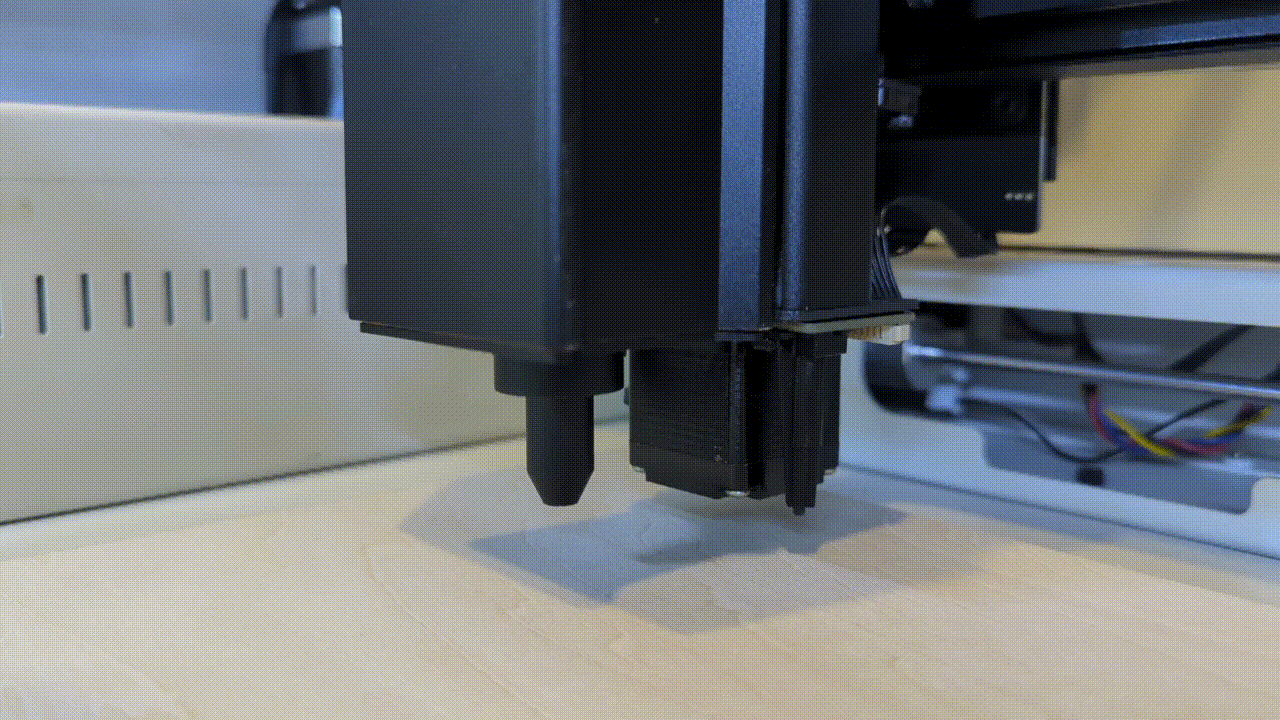

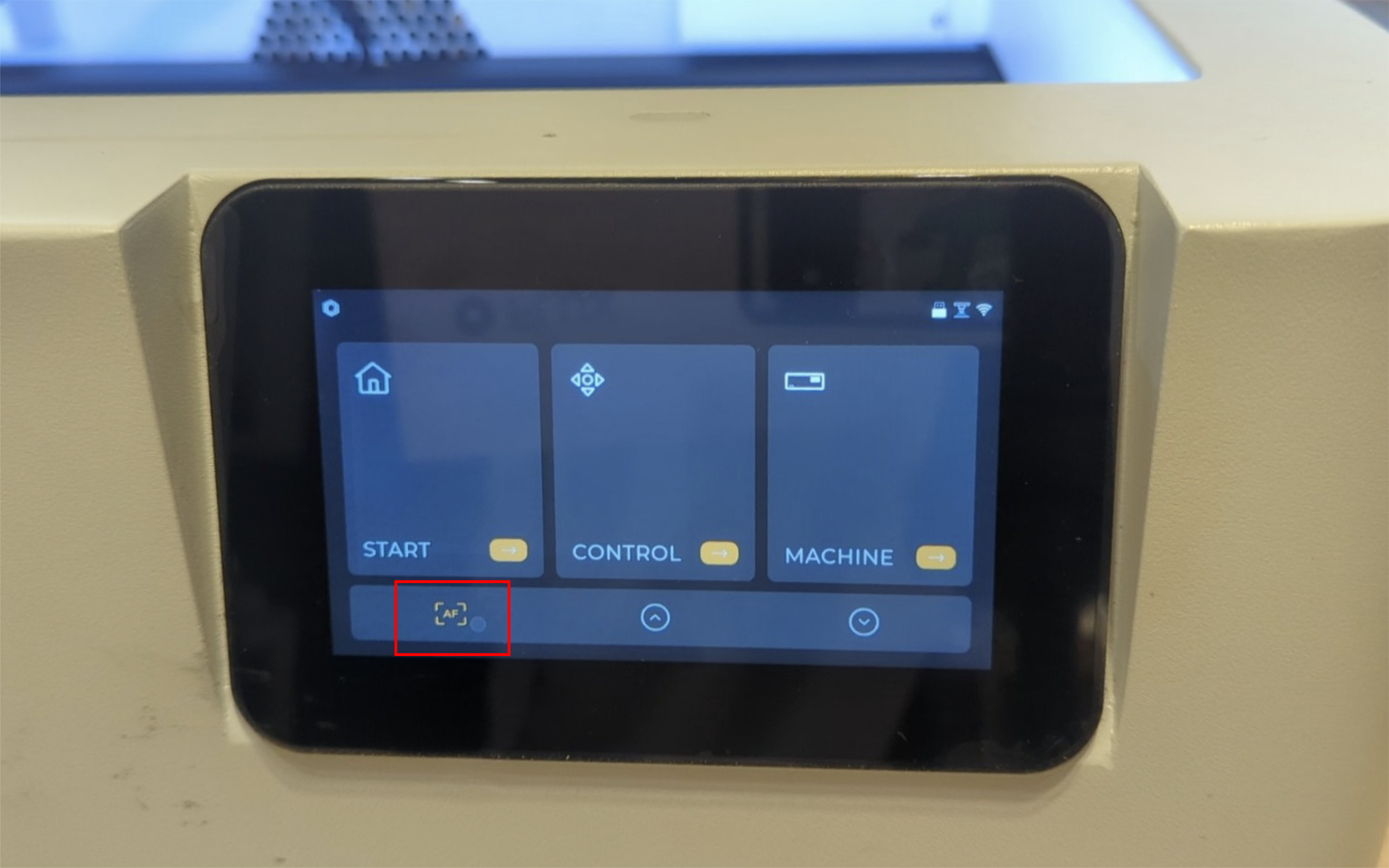

- Tenere premuto il pulsante "AF" per avviare l'autofocus.

(Assicurarsi che la distanza focale sia impostata correttamente prima di ogni operazione di incisione o taglio.)

Attenzione:

• Assicurarsi che la macchina rilasci automaticamente il motore entro 3 minuti dall'avvio del controllo di LightBurn. Se il motore rimane bloccato per un periodo prolungato, potrebbe danneggiare la macchina. (Cliccare sul "Stop" pulsante nel "Laser" pannello per sbloccare il motore)
• Dopo aver sbloccato il motore, se la testa del laser è stata spostata, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.

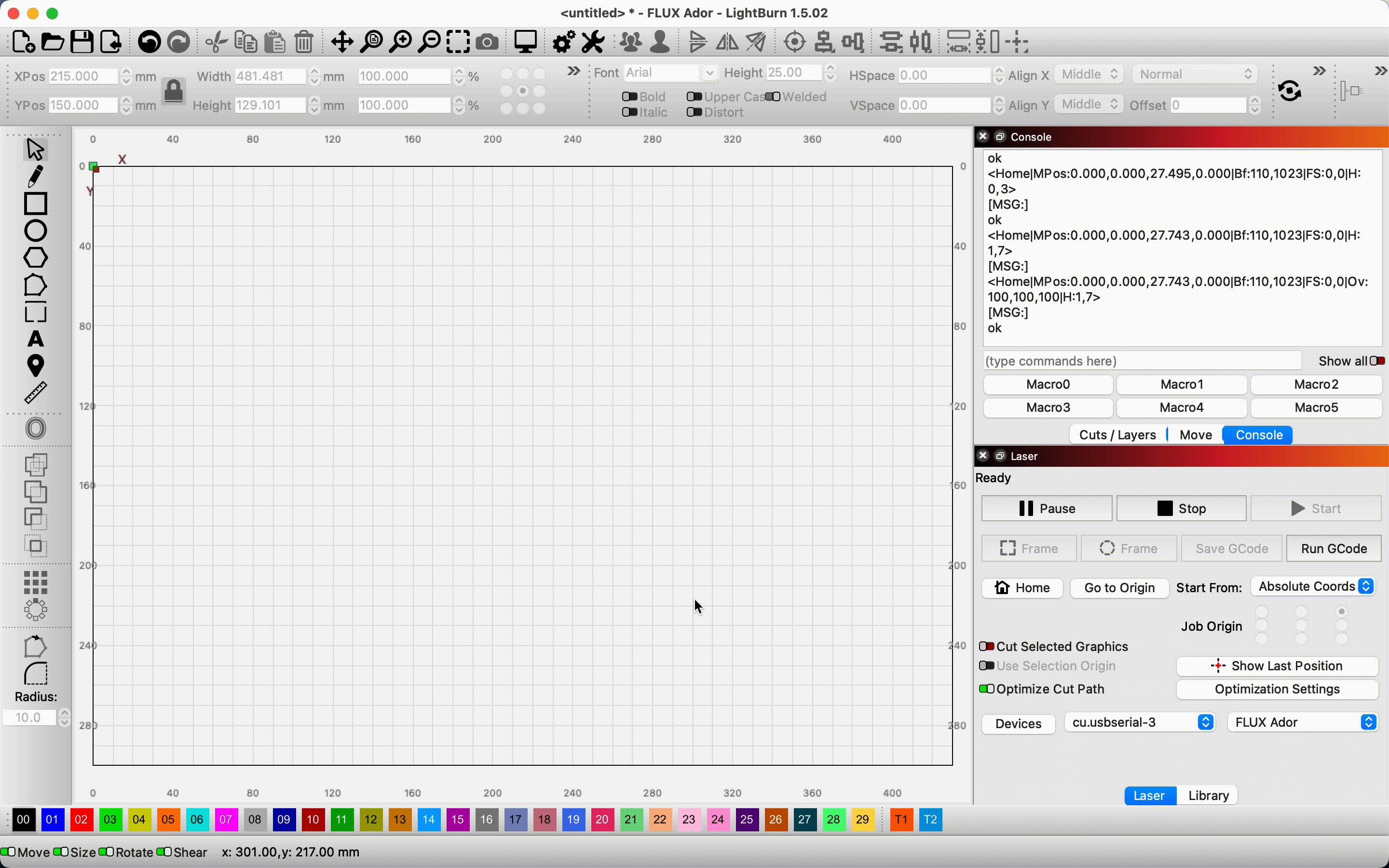

3. Importare un file in LightBurn

Cliccare sull'icona sopra per importare il file o trascinare e rilasciare il file direttamente nell'area di lavoro.

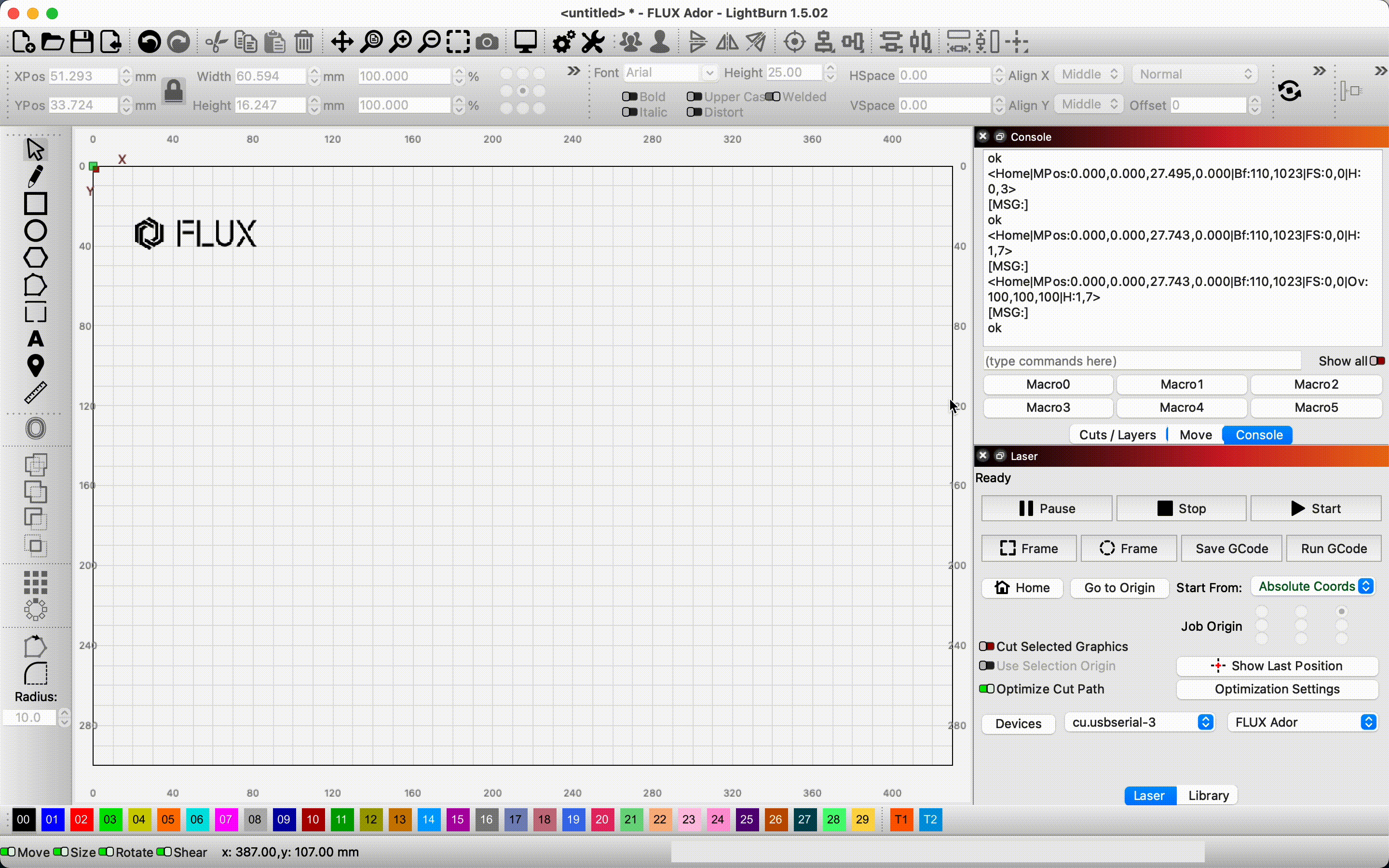

4. Impostare i parametri

Selezionare un pattern o un livello e impostare i parametri nell'angolo in basso a destra della sezione Cuts/Layers scheda.



5. Attivare l'effetto "Overscanning"

- Se il livello è impostato sulla modalità "Riempimento, Riempimento + linea, Immagine o Riempimento offset" si consiglia di attivare la funzione "Overscanning" .

- Fare doppio clic su un livello per accedere all' "Editor delle impostazioni di taglio". Attivare l'effetto Overscanning e inserire la percentuale.

Nota: Le impostazioni dei parametri variano in base alla velocità e al materialee. Si prega di consultare le "Impostazioni consigliate per i parametri dei materialei" alla fine di questo articolo.



6. Impostare la posizione di partenza

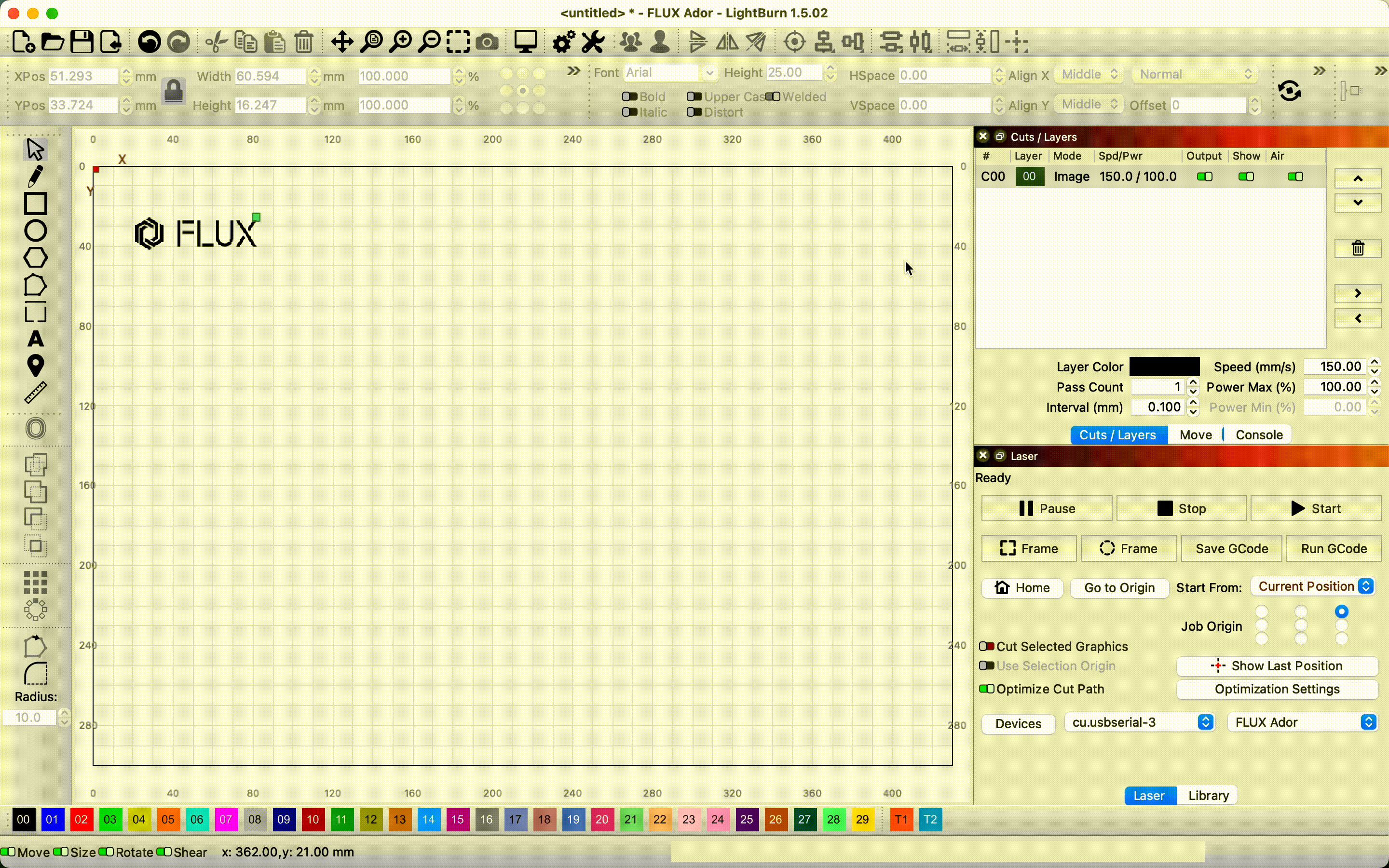

Selezionare "Coordinate assolute" nel menu a tendina "Inizia da" nella Laser scheda.

Nota: Il funzionamento delle "Coordinate assolute" è molto simile a quello di Beam Studio, quindi lo consigliamo vivamente agli utenti con esperienza nell'utilizzo di Beam Studio.



Coordinate Assolute

La finestra di modifica principale rappresenta l'area di lavoro della tua macchina. Qualsiasi oggetto posizionato in quest'area verrà tagliato nella posizione corrispondente sulla macchina.



7. Fai clic su "Home" nel pannello Laser.

Dopo aver sbloccato il motore, se la testa del laser è stata spostata, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.



8. Anteprima della posizione di incisione

- Apri "Abilita pulsante di attivazione laser" in "Impostazioni dispositivo".

- Fai clic su "OK" e riavvia LightBurn (assicurati di salvare il file corrente prima di riavviare).

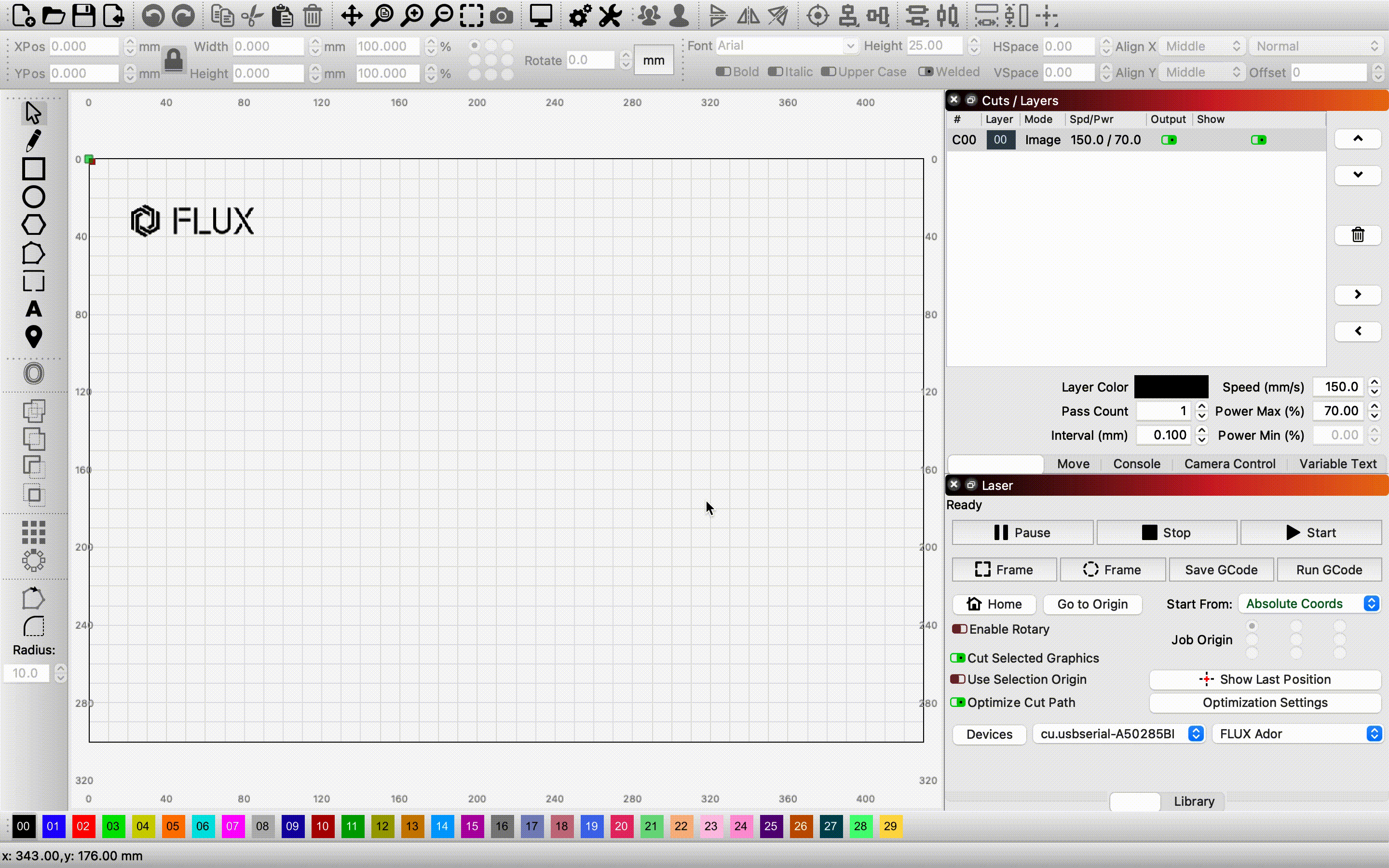

- Inserisci "m136p173" nella finestra "Console" sul lato destro per attivare il modulo laser. (Non emetterà luce.)

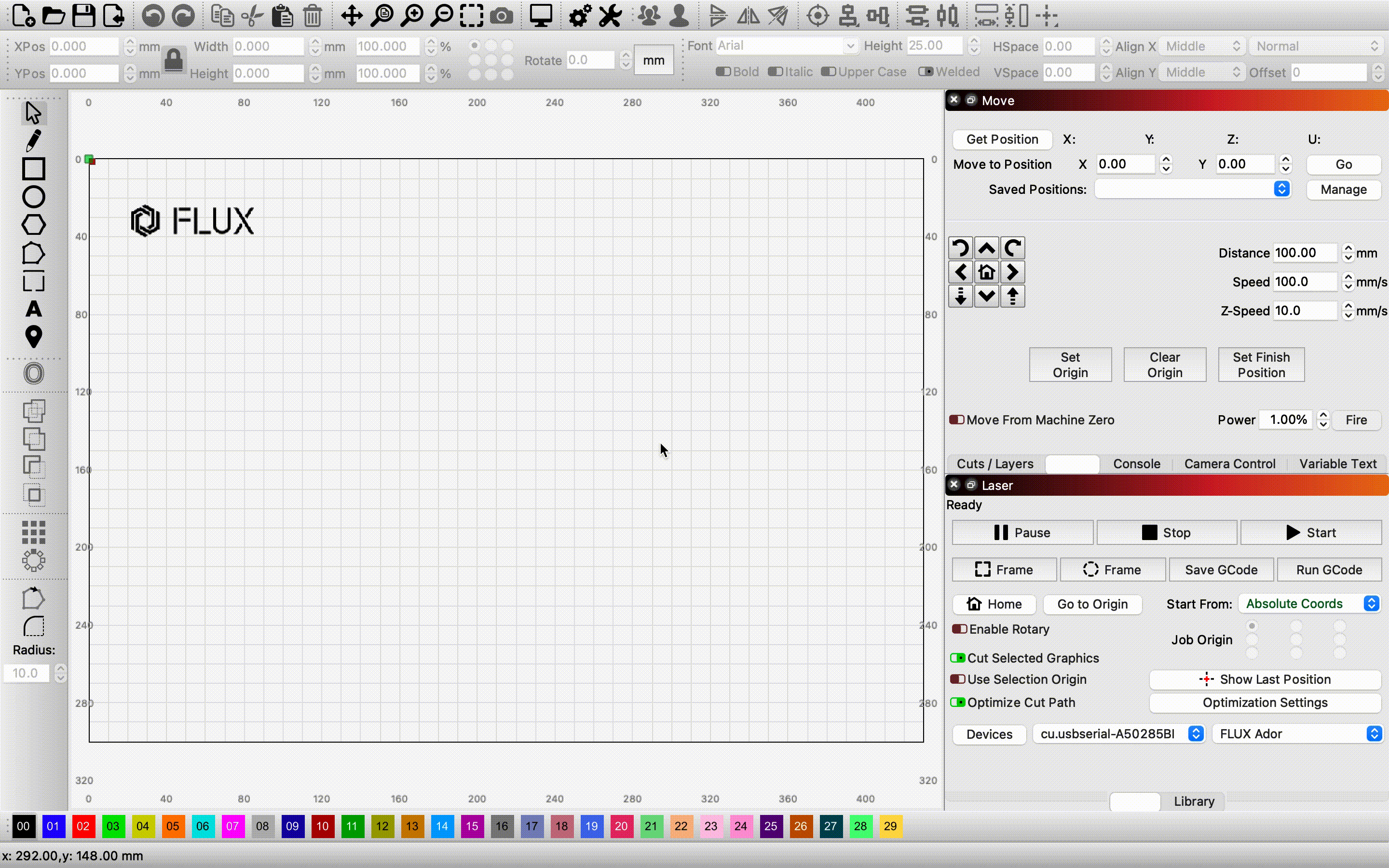

- Imposta il parametro Potenza di Attivazione nel pannello "Sposta" finestra sul lato destro.

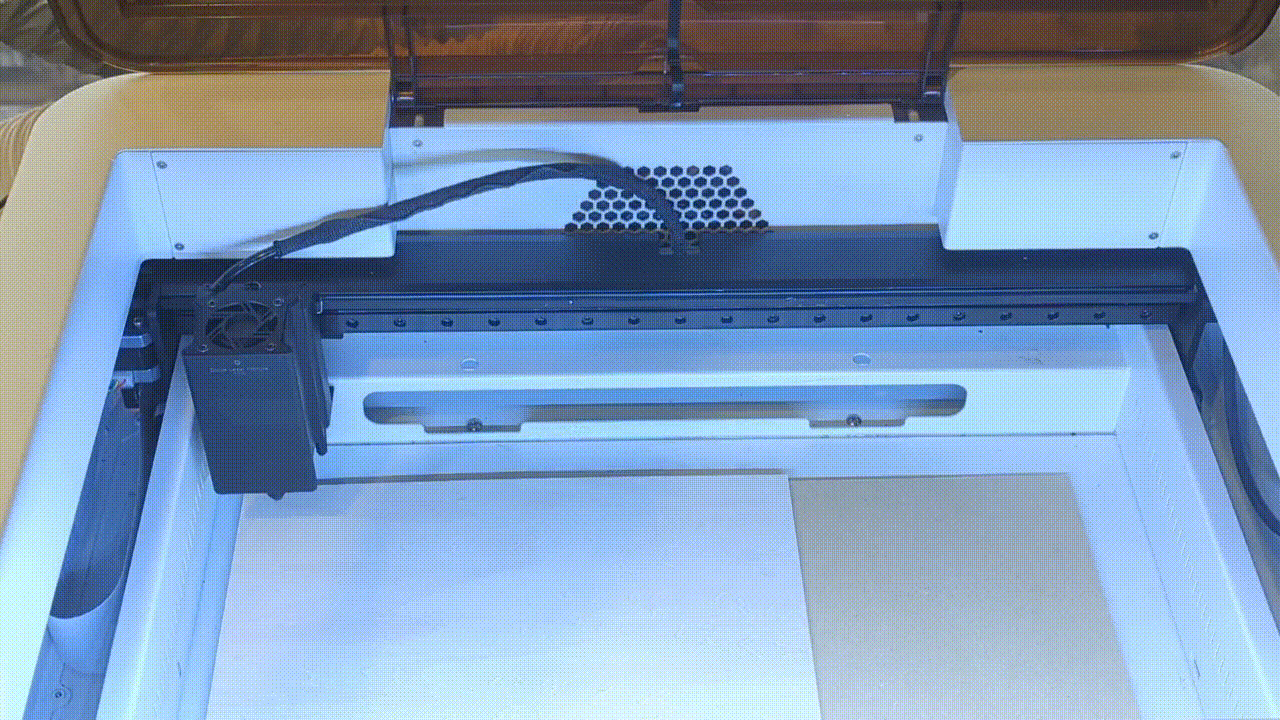

- Chiudere lo sportello.

- Fai clic su "Fuoco" nella finestra "Sposta" finestra e verificare se la macchina sta emettendo il raggio laser (cliccare "Fuoco" nuovamente per spegnere il raggio laser dopo la verifica).

- Dopo aver confermato la presenza del raggio laser, selezionare il motivo e cliccare "Cornice" tenendo premuto "Shift" per verificare se il motivo verrà inciso nella posizione desiderata.



9. Cliccare su Home e inviare il lavoro

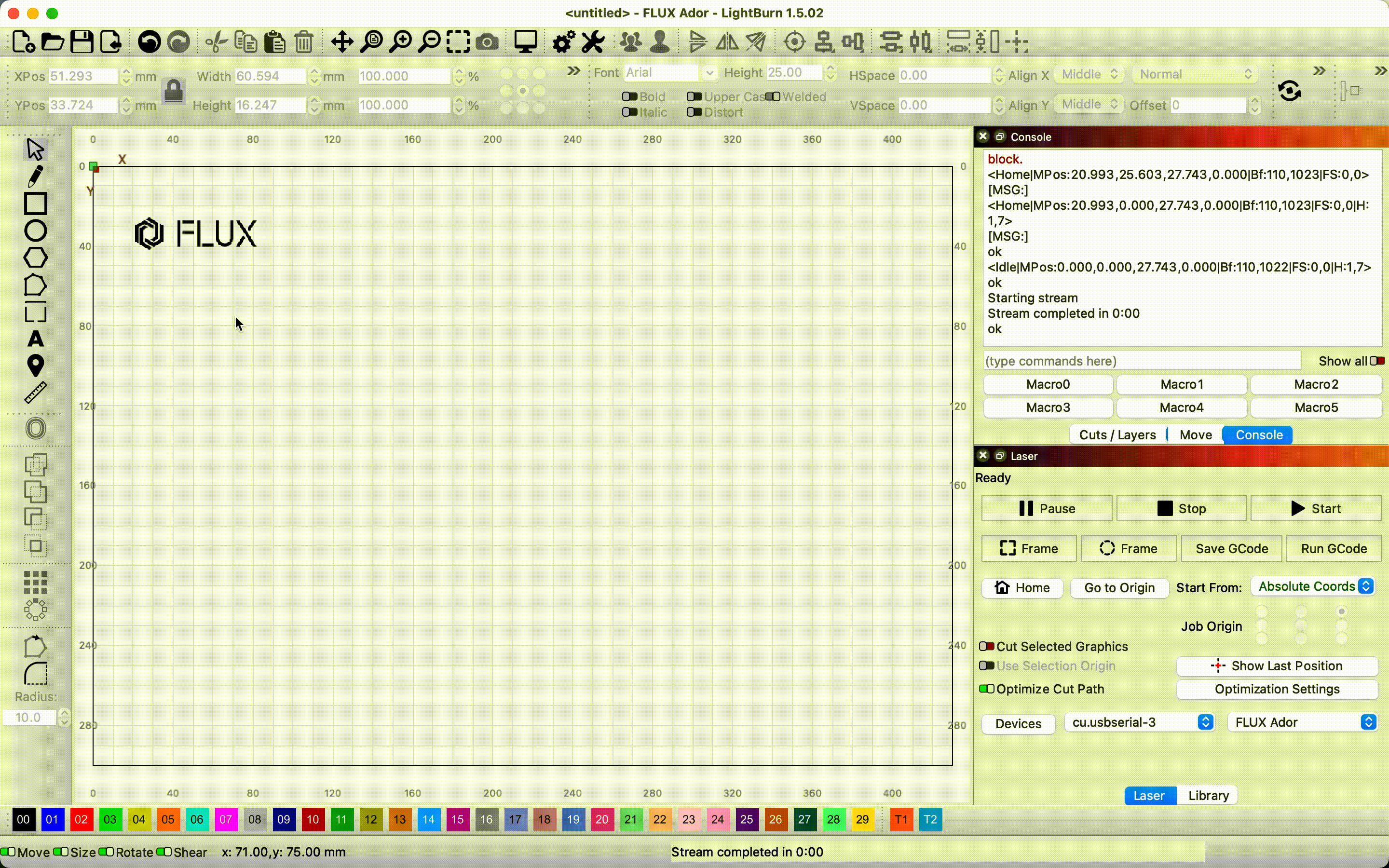

Selezionare l'immagine e cliccare "Avvia" nella Laser scheda per inviare il lavoro.

Attenzione: La disconnessione del cavo durante l'esecuzione del progetto inserisciromperà l'operazione. Assicurarsi che il cavo sia saldamente collegato durante l'esecuzione del lavoro.

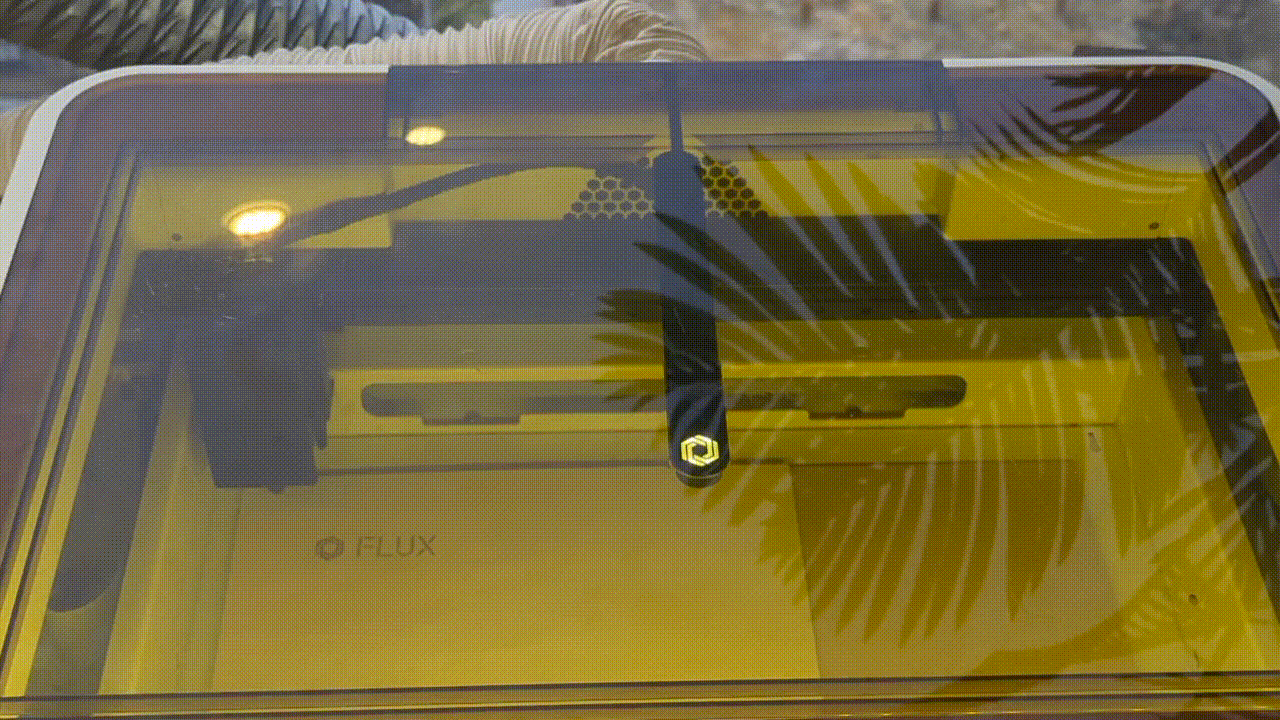

10. Risultati dell'incisione

Nota: Se il risultato dell'incisione è sfocato, poco nitido o di colore tenue, verificare che la testa laser sia correttamente messa a fuoco.



____________________________________________________________________________________

Oltre alle Coordinate Assolute, esistono altre opzioni per indicare a LightBurn come posizionare il motivo all'inseriscino dell'area di lavoro della macchina.

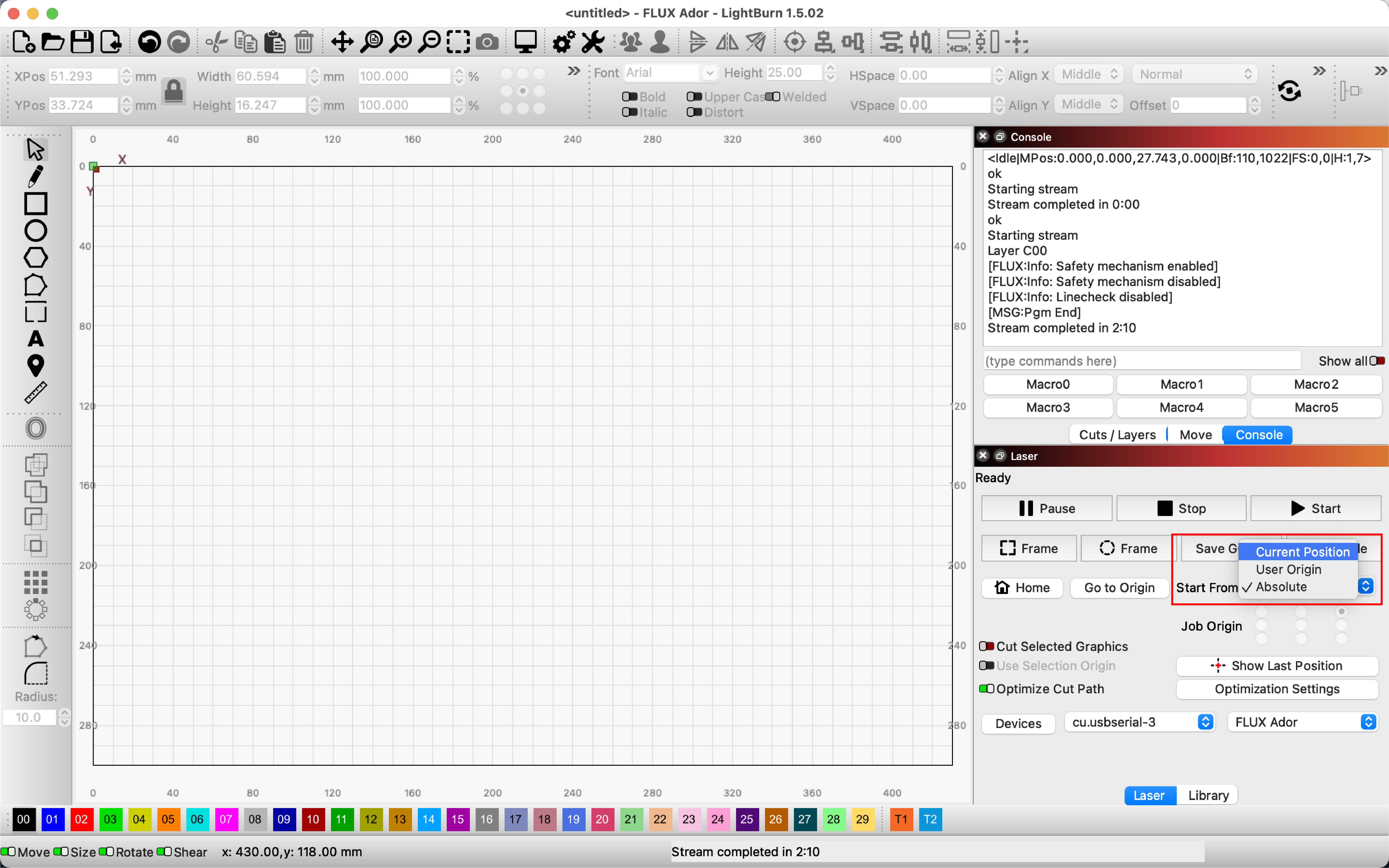

Posizione Attuale

Il lavoro di Taglio / Incisione viene eseguito in base alla posizione attuale della testa laser.



Origine del lavoro

Impostazione "Origine del lavoro" indicherà a LightBurn come posizionare il lavoro rispetto al laser.

(L'indicatore verde "Origine del lavoro" visualizzato nella finestra di modifica principale si sposterà quando si modificano le impostazioni.)

____________________________________________________________________________________

Impostazioni consigliate per i parametri dei materialei

Laser a diodo da 10W

materiale		Potenza	Velocità	Esegui	Overscanning
Legno	Taglio da 3mm	100.0 %	6.0 mm/s	1 volta	-
Legno	Taglio da 5mm	100.0 %	3.0 mm/s	1 volta	-
Legno	Incisione	100.0 %	150.0 mm/s	1 volta	9.4%
Acrilico	Taglio da 3mm	100.0 %	2.0 mm/s	1 volta	-
Acrilico	Taglio da 5mm	100.0 %	2.0 mm/s	2 volte	-
Acrilico	Incisione	75.0 %	150.0 mm/s	1 volta	9.4%



Laser a diodo da 20W

materiale		Potenza	Velocità	Esegui	Overscanning
Legno	Taglio da 3mm	100.0 %	8.0 mm/s	1 volta	-
Legno	Taglio da 5mm	100.0 %	4.0 mm/s	1 volta	-
Legno	Incisione	60.0 %	150.0 mm/s	1 volta	9.4%
Acrilico	Taglio da 3mm	100.0 %	4.0 mm/s	1 volta	-
Acrilico	Taglio da 5mm	100.0 %	2.0 mm/s	1 volta	-
Acrilico	Incisione	50.0 %	150.0 mm/s	1 volta	9.4%
