Ador - 2W赤外線レーザーモジュールの取り付け

レーザーモジュールの取り付け

1. モジュールアダプター "B" の手ネジ "A" を緩めます。
2. レーザーモジュールの点 "C" をモジュールアダプターのロック解除アイコン "D" に合わせ、ロックアイコンまで下に挿入します。
3. 手ネジ『A』をモジュールアダプターに再度締め付けます。

取り付け後、彫刻を開始する前に Ador - 2W 赤外線レーザーモジュールのキャリブレーション
 を完了してください。

彫刻の開始

1. 機械内に材料を配置します

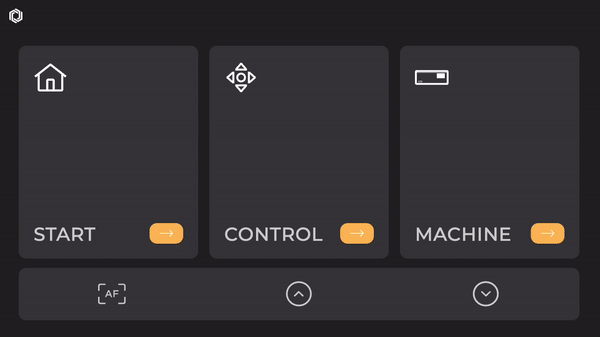

2. 焦点合わせ: レーザーヘッドを材料の上に移動します。次に、機械の左側にあるフォーカスボタンを2回クリックします

または、レーザーヘッドが動き始めるまで、機械パネルの "AF" ボタンを長押しします。

レーザーヘッドが材料に触れると、上方に移動します。
パネルの「CONTROL ＞ Z＾」を3回クリックして、正しい焦点距離に到達します。 彫刻の前に、焦点距離が正しいことを確認してください。

3. ドアを閉めます

4. コンピューターで 最新の安定版 Beam Studioを起動します。

5. ファイルをインポートし、各レイヤーのモジュールを選択し、パラメーターを設定します。

6. 彫刻位置のプレビュー: 左上隅のカメラのシンボルをクリックし、機械名を選択すると、プレビューが完了します。

7. ファイルの送信: 画像ファイルを目的の彫刻位置にドラッグ＆ドロップし、矢印ボタンを押してファイルを送信します。

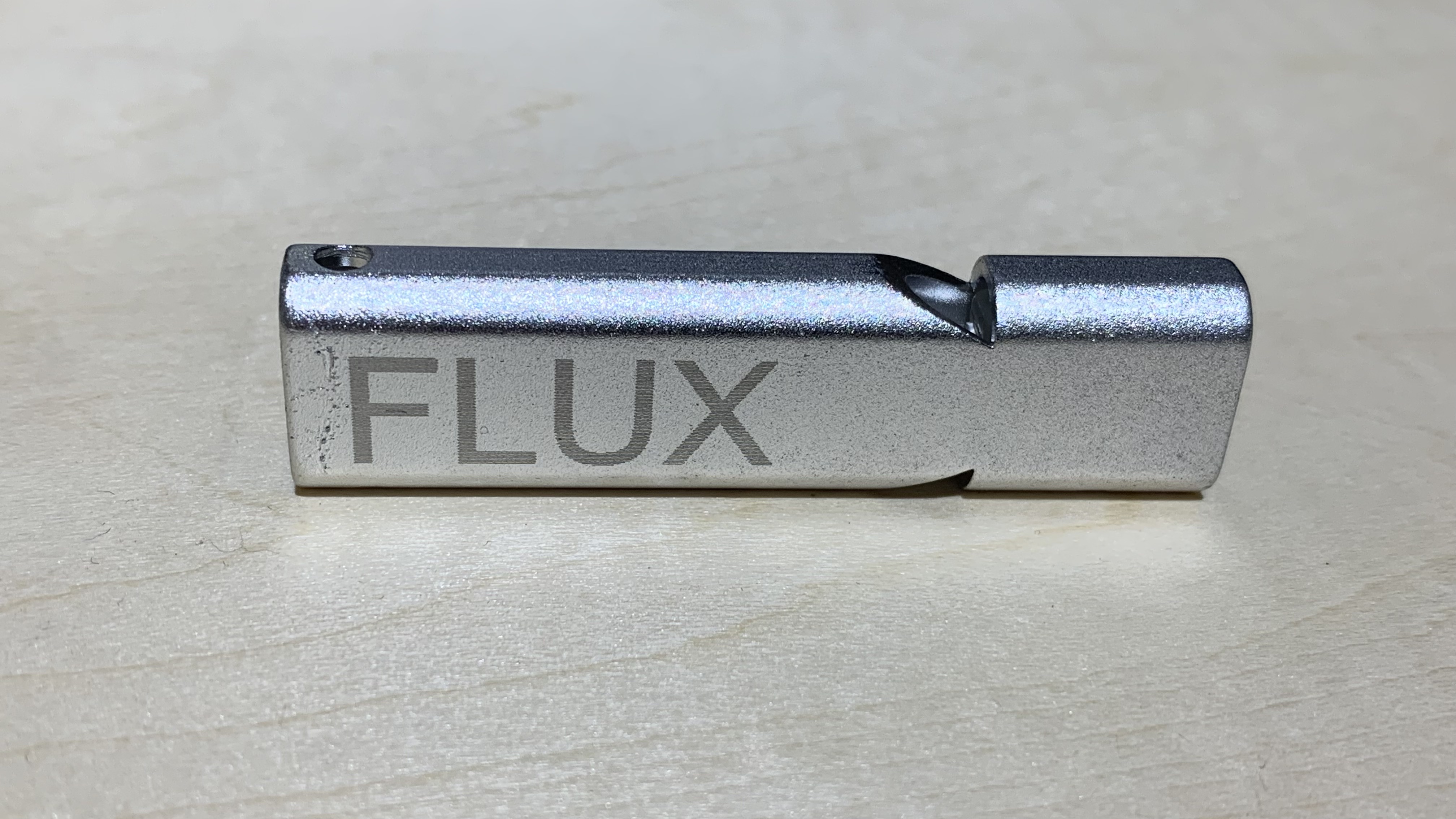

彫刻結果がぼやけている、不明瞭、または色が薄い場合は、レーザーヘッドが正確にフォーカスされているかどうかを確認してください。
正しい場合は、材料の適合性/パラメーター/ レーザーヘッドの清掃を確認し、トラブルシューティングはこちらをご覧ください- 5-8 彫刻または切断結果が悪い（10W/20Wダイオードレーザーモジュール）。
