Adorロータリー - 開梱とインストール

説明

この記事では、Ador拡張ベースとロータリー2.0のインストール手順を詳しく説明します。インストール作業を行う際は、以下の手順に従ってください。

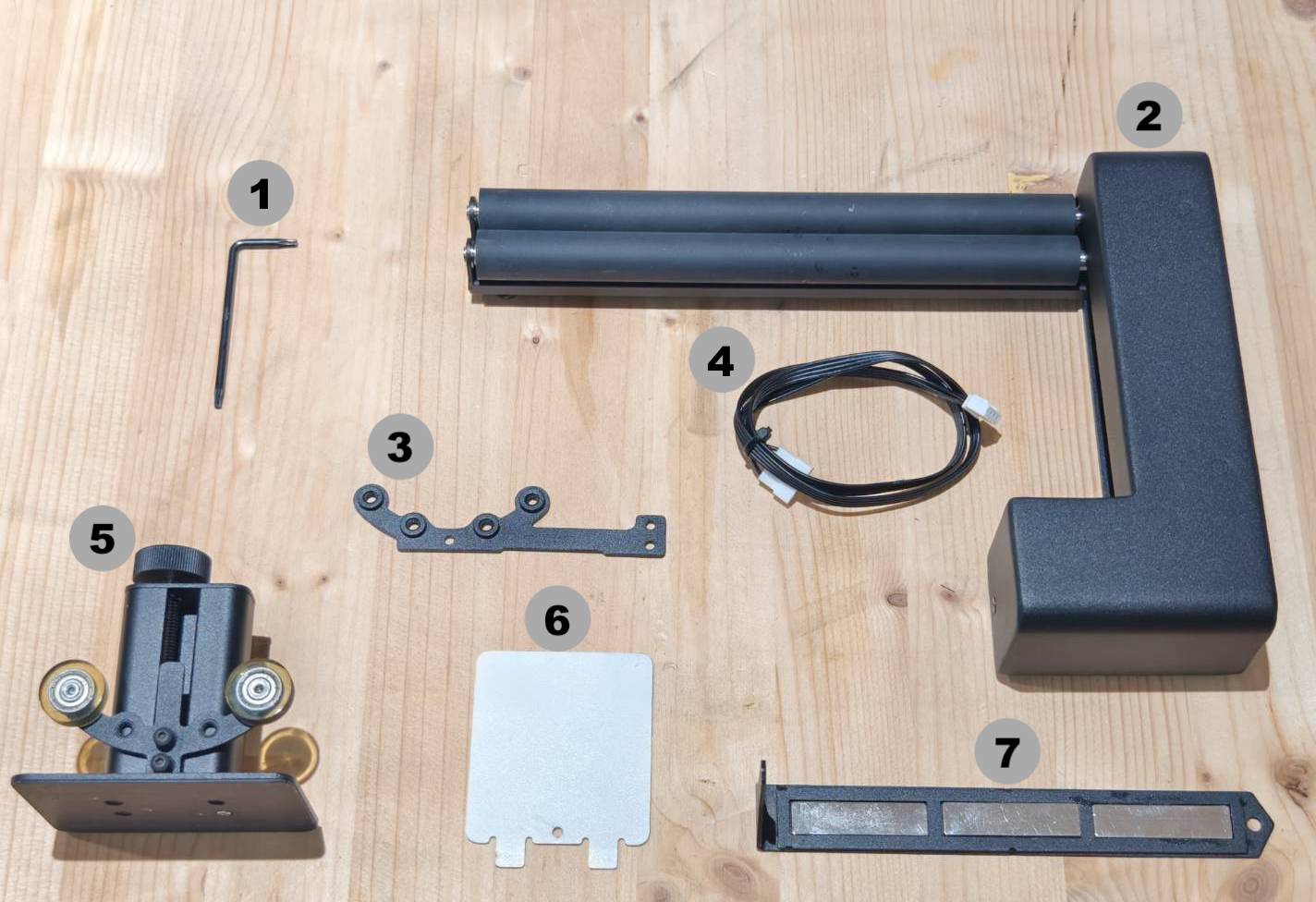

開梱

手順1

レーザーまたはプリントモジュールを取り付けている場合は、取り外してください。

手順2

Adorの金属ベースを取り外してください。
これら2本のネジを外して、金属ベースを取り外します。

マシンを少し持ち上げ、ベースを直接取り出すことで、金属ベースを取り外します。

手順3

延長ベースを開梱し、ハニカムを取り外してください。

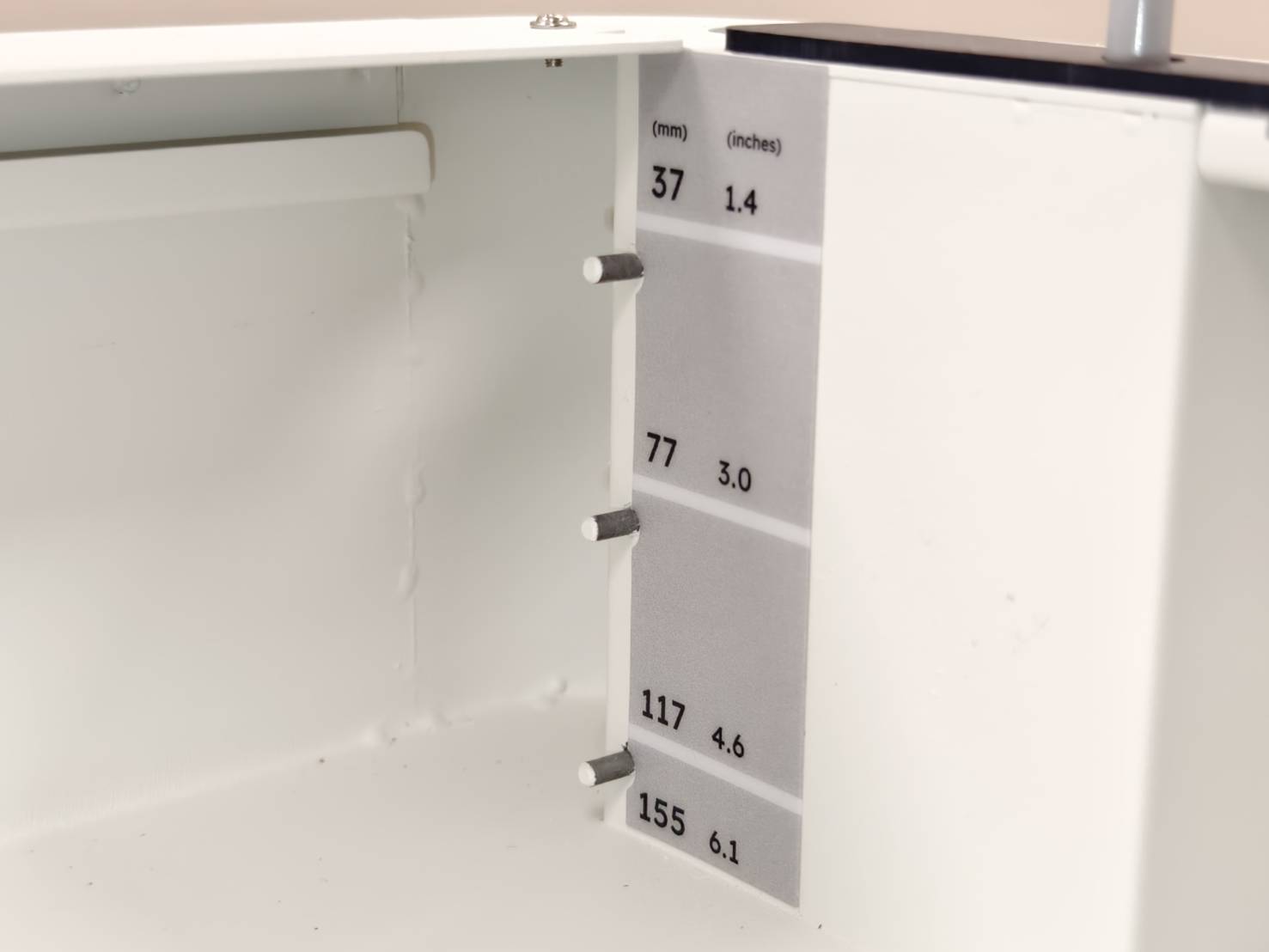

赤丸で囲まれているオブジェクトの高さ表示を確認してください。延長ベース全体を平らな面に置き、ベースに向かって立ったときにオブジェクトの高さ表示が右側にくるようにしてください。

手順4

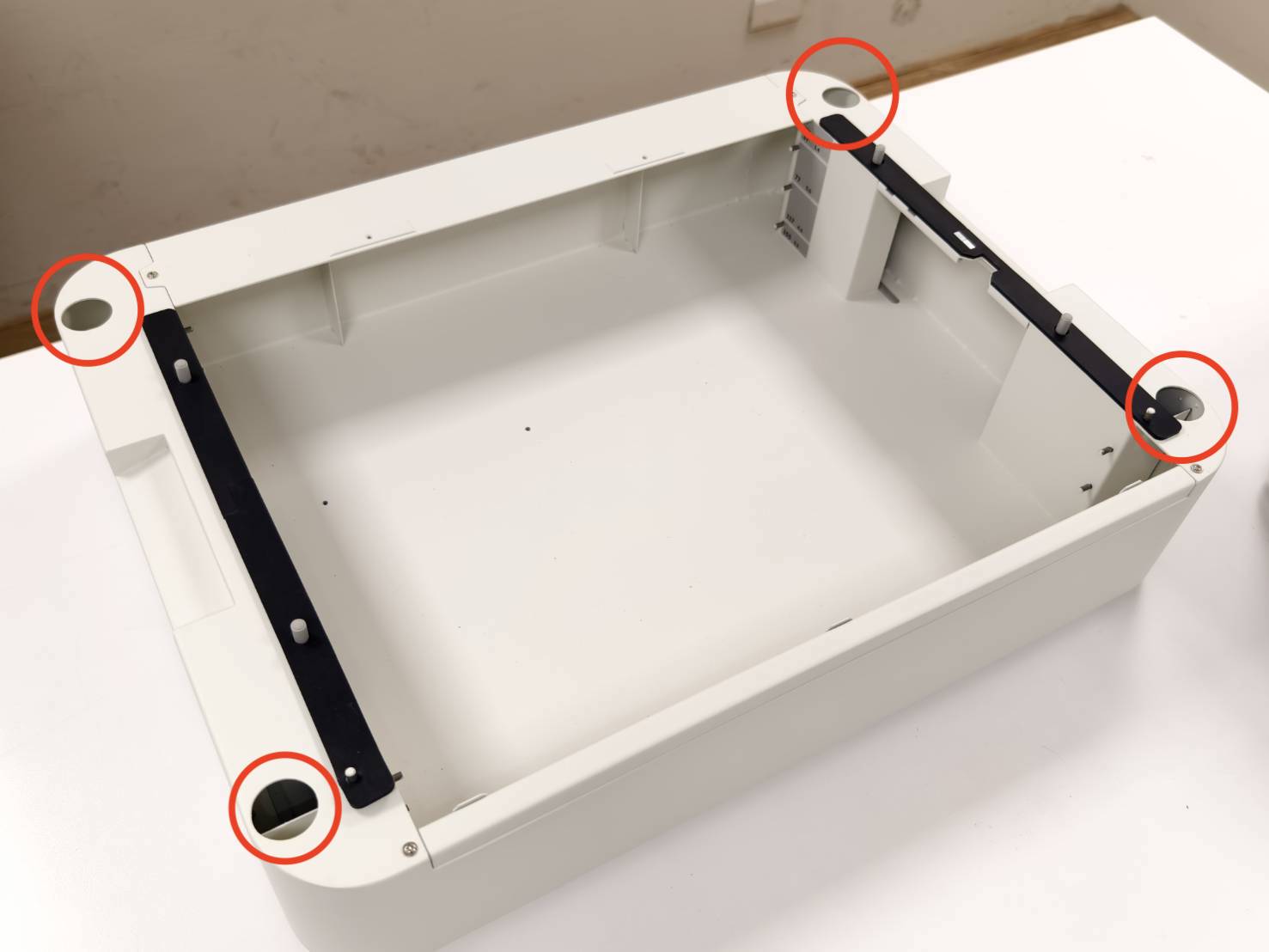

マシンを持ち上げ、Adorのゴム足を4つの開口部に入れて、マシンと延長ベースを組み立ててください。マシンの左側がベースコントロールボードと同じ側にあることを確認してください。

パススルーバージョン（EU未対応）	非パススルーバージョン

手順5

箱からケーブルを取り出し、ケーブルの7ピン側を右側からマシンに挿入してください。マシンのケーブルソケットは、ベースの上部とマシンの下部の間にあります。

• 箱からケーブルの7ピン側を見つけてください。（中央のピンは空になります。）


• マシンの右側にあるケーブルソケットを確認してください。ミラーの使用を強くお勧めします。



• ケーブルを挿入し、ケーブルの向きが正しいことを確認してください。




• ケーブルの残りの部分を一時的にスペースに収納してください。


手順5

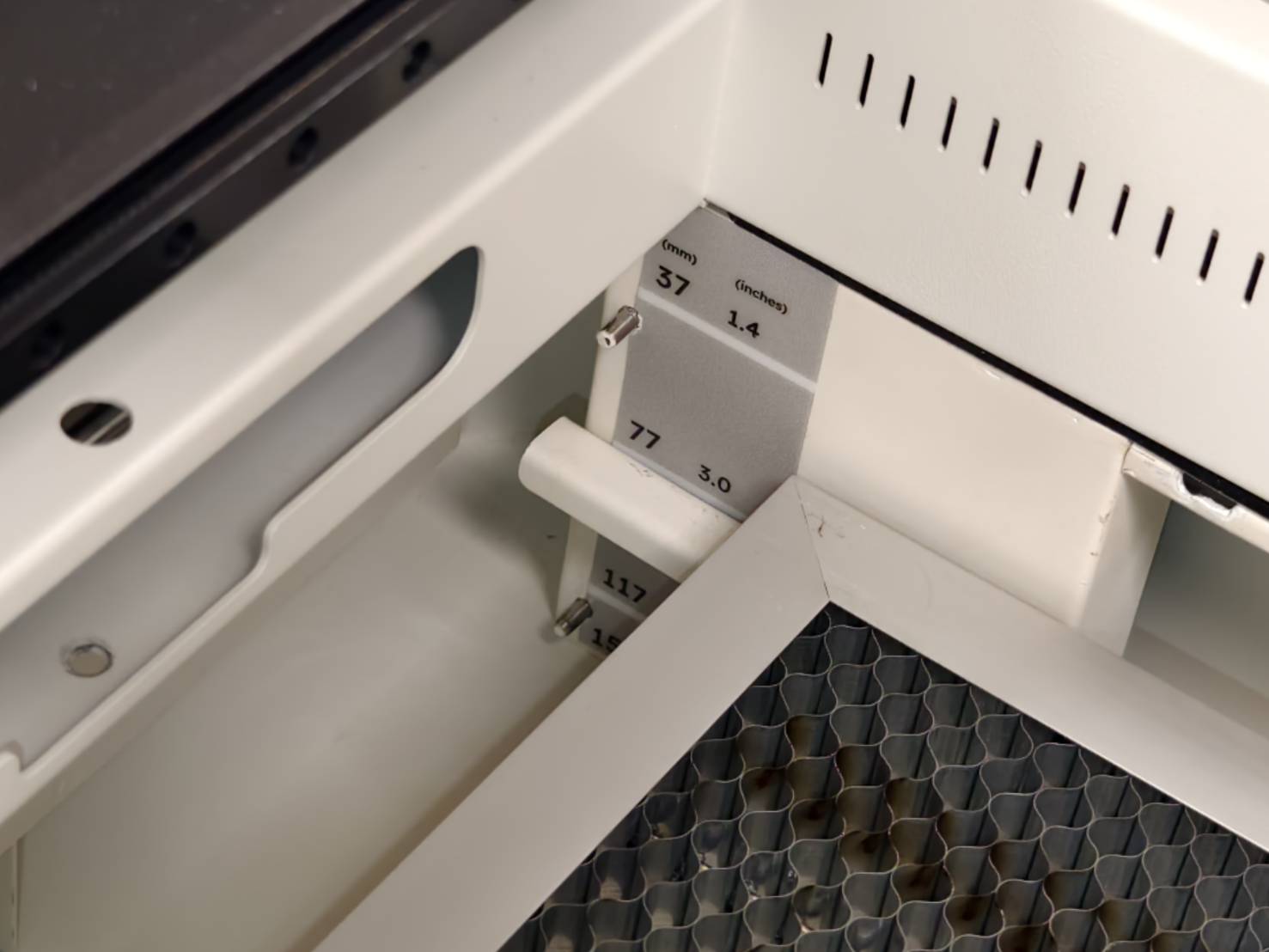

中層にハニカムを取り付けます。
中層は通常、幅広いサイズの対象物に対応しています。ただし、対象物の実際のサイズに応じて、層を自由に変更できます。

• オブジェクトの使用可能なサイズ範囲は3mm〜140mmです。
• 3mm〜5mmのオブジェクトについては、オートフォーカス機能が使用できません。手動でフォーカスを調整する必要があります。

ハニカムを適切に取り付ける方法については、以下のリンクを参照してください。
Ador - ハニカムの取り付け

ステップ6

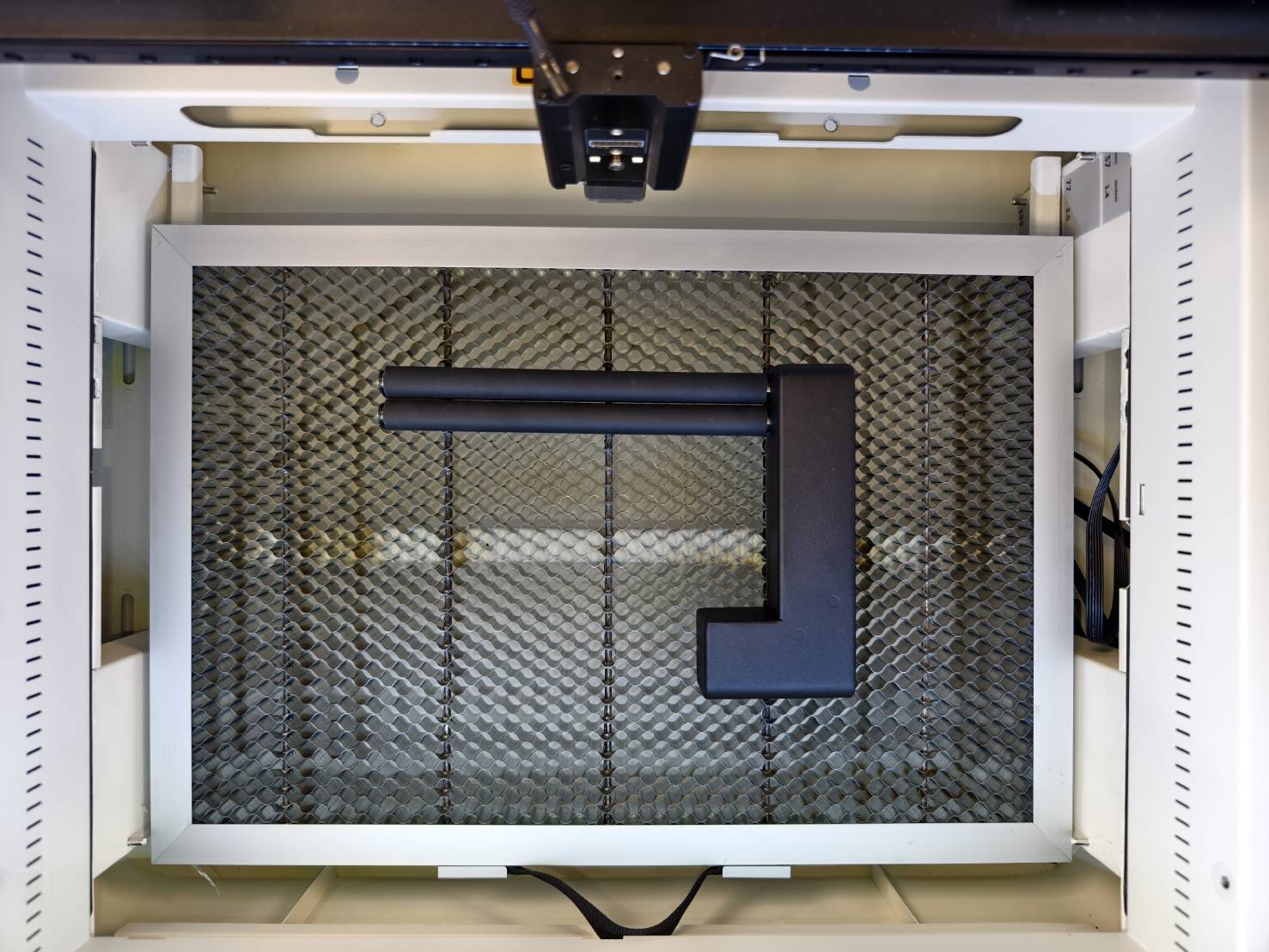

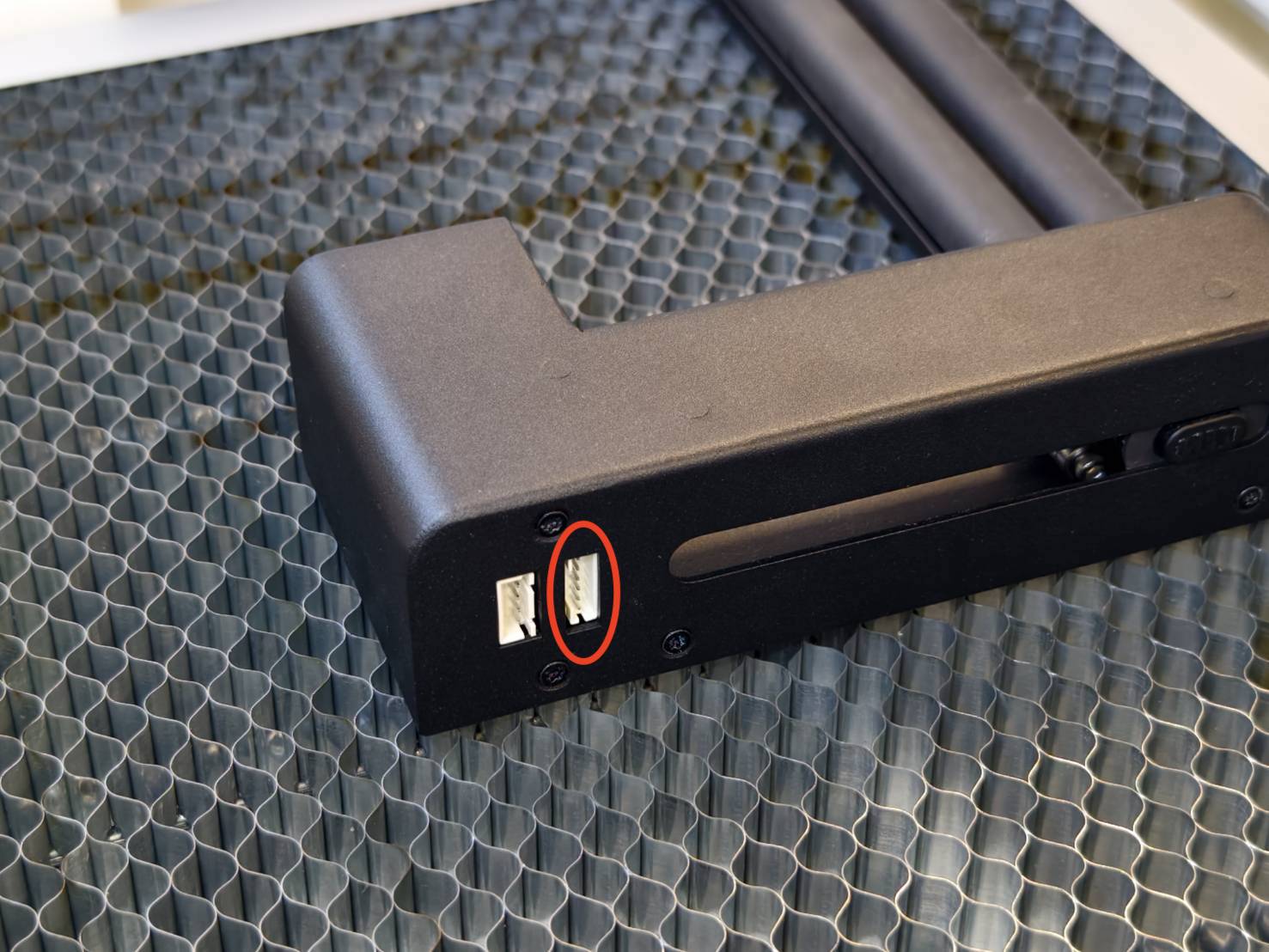

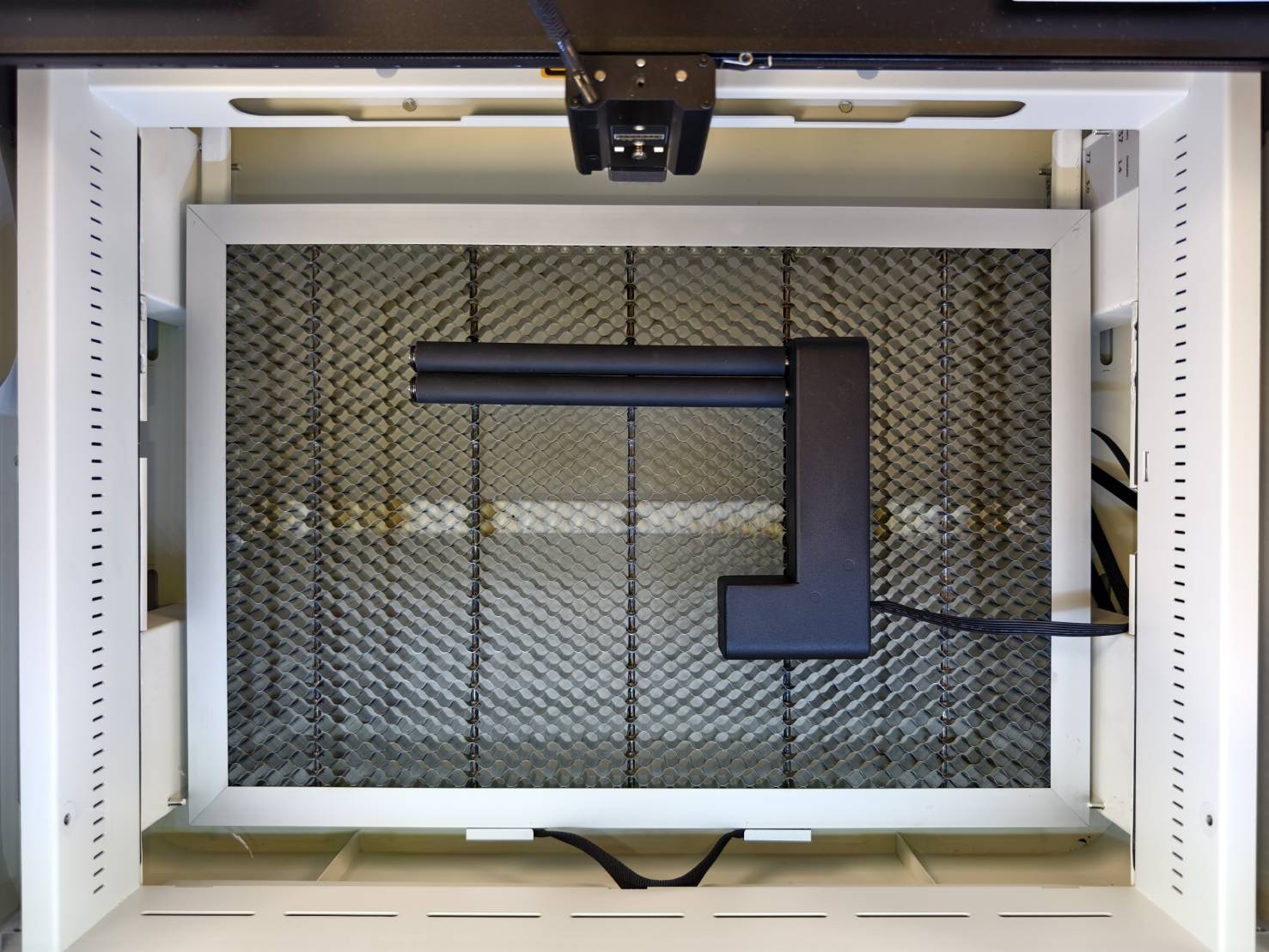

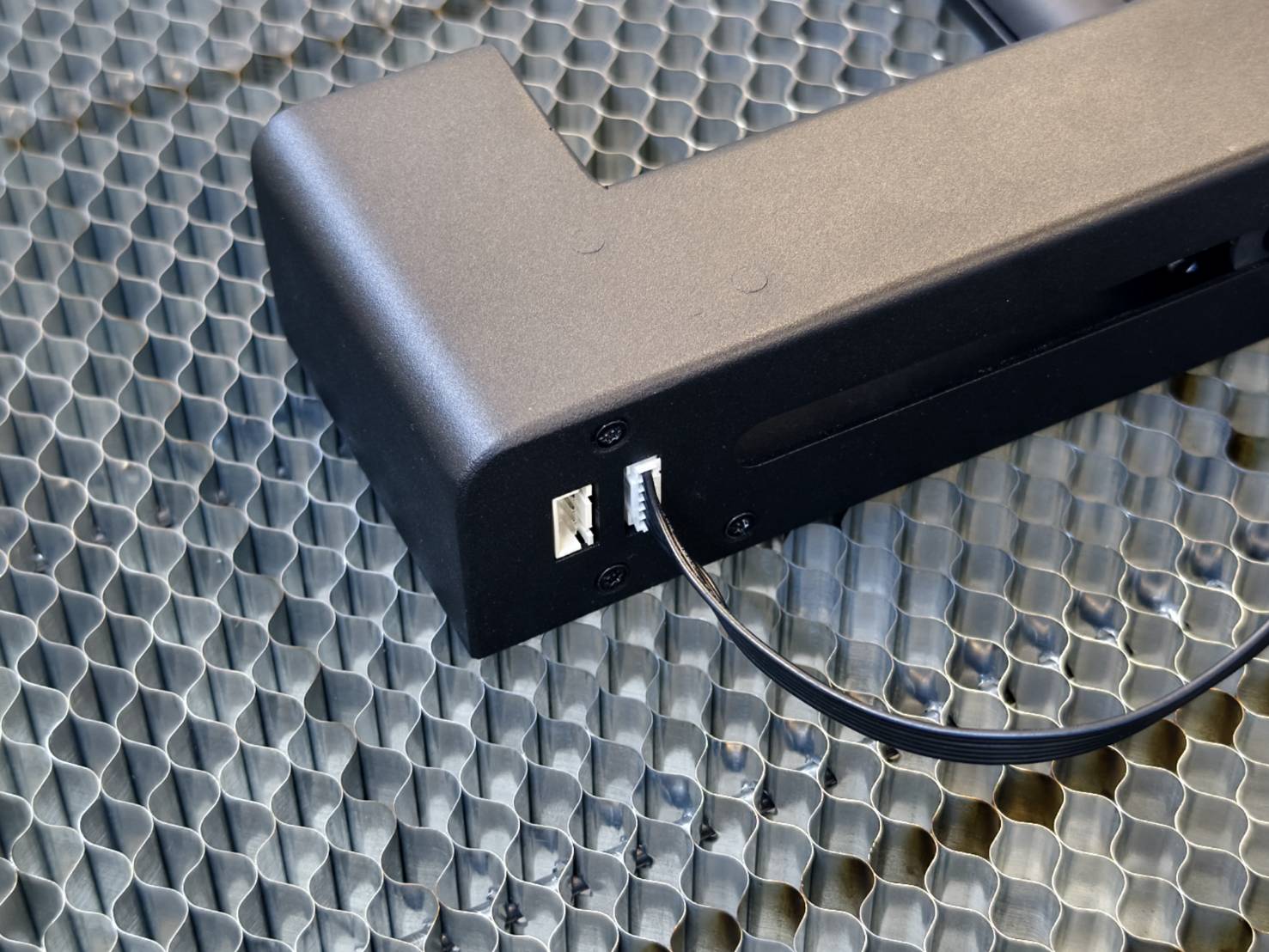

ロータリーを機械に設置し、ケーブルをロータリーに接続します。

ステップ6.1

（ ステップ7 に進んでください。印刷モジュールを使用しない場合）

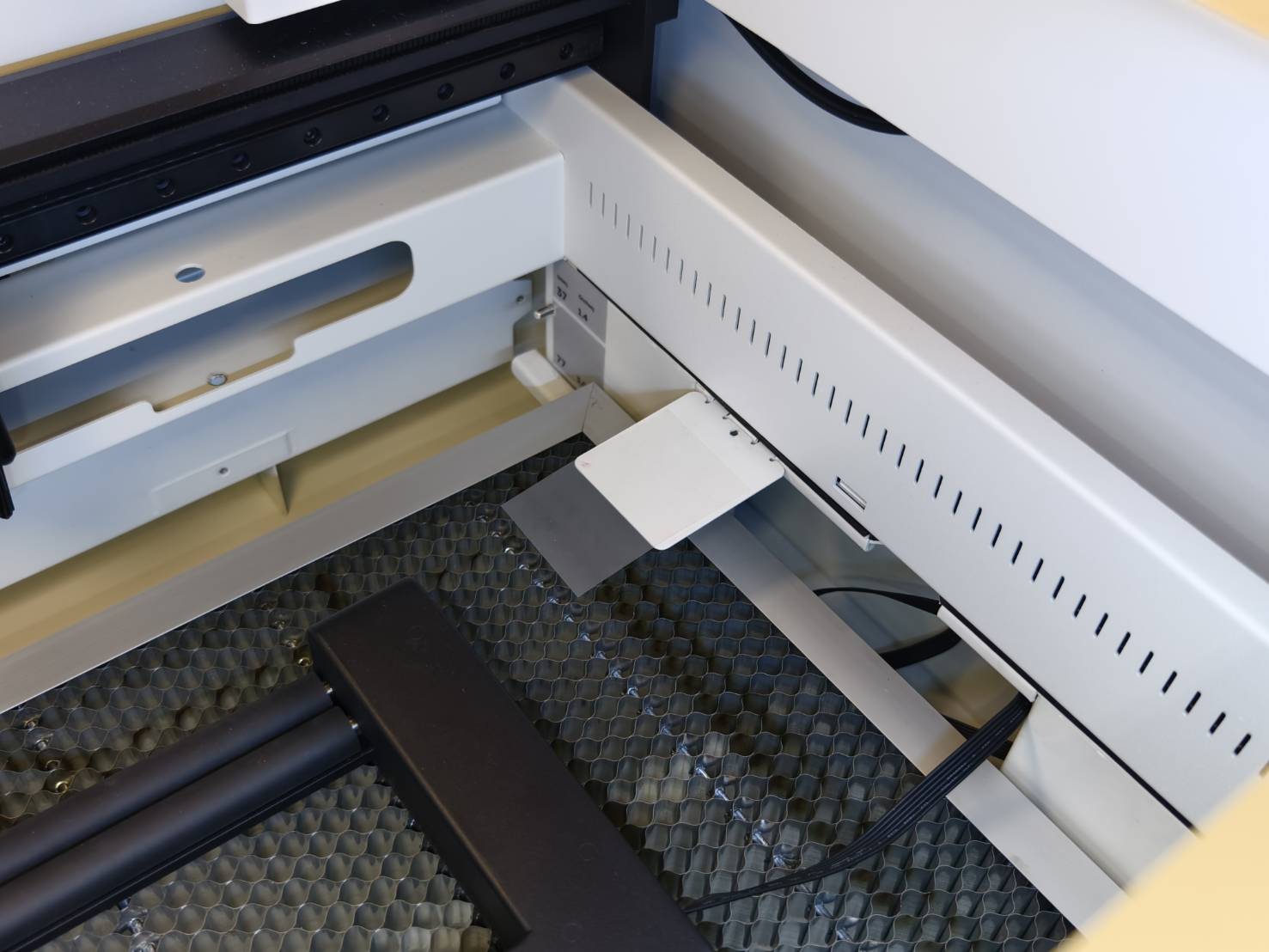

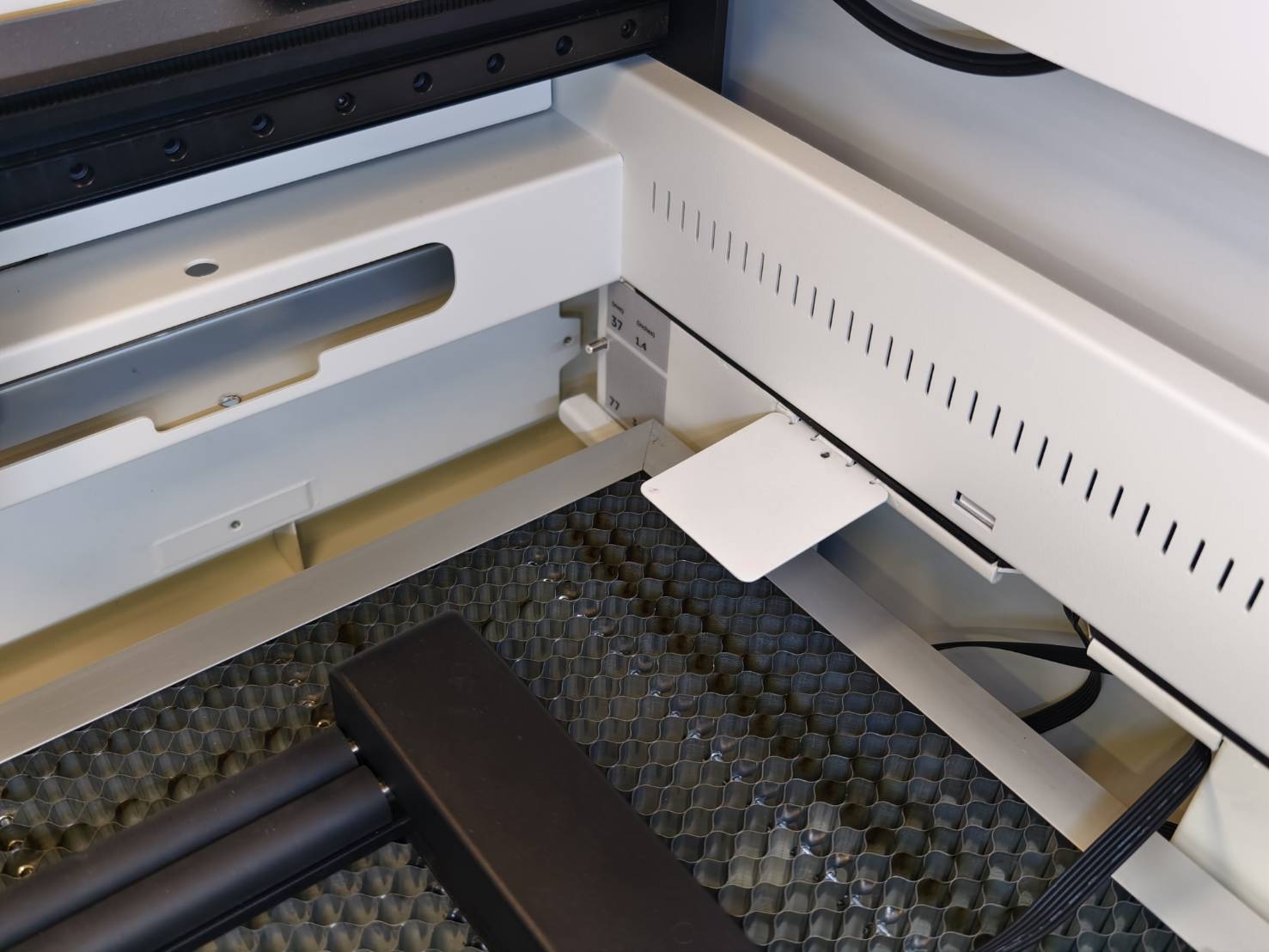

プレスプレー用プラットフォームを箱から取り出し、側面に挿入します。このプレートはAdorの印刷モジュール専用に設計されています。名前が示すように、ロータリーと一緒に印刷モジュールを使用する際のプレスプレーエリアになります。プレートにプライミングステッカーを貼り付けて、プレスプレーを受け止めます。

ステップ6.2

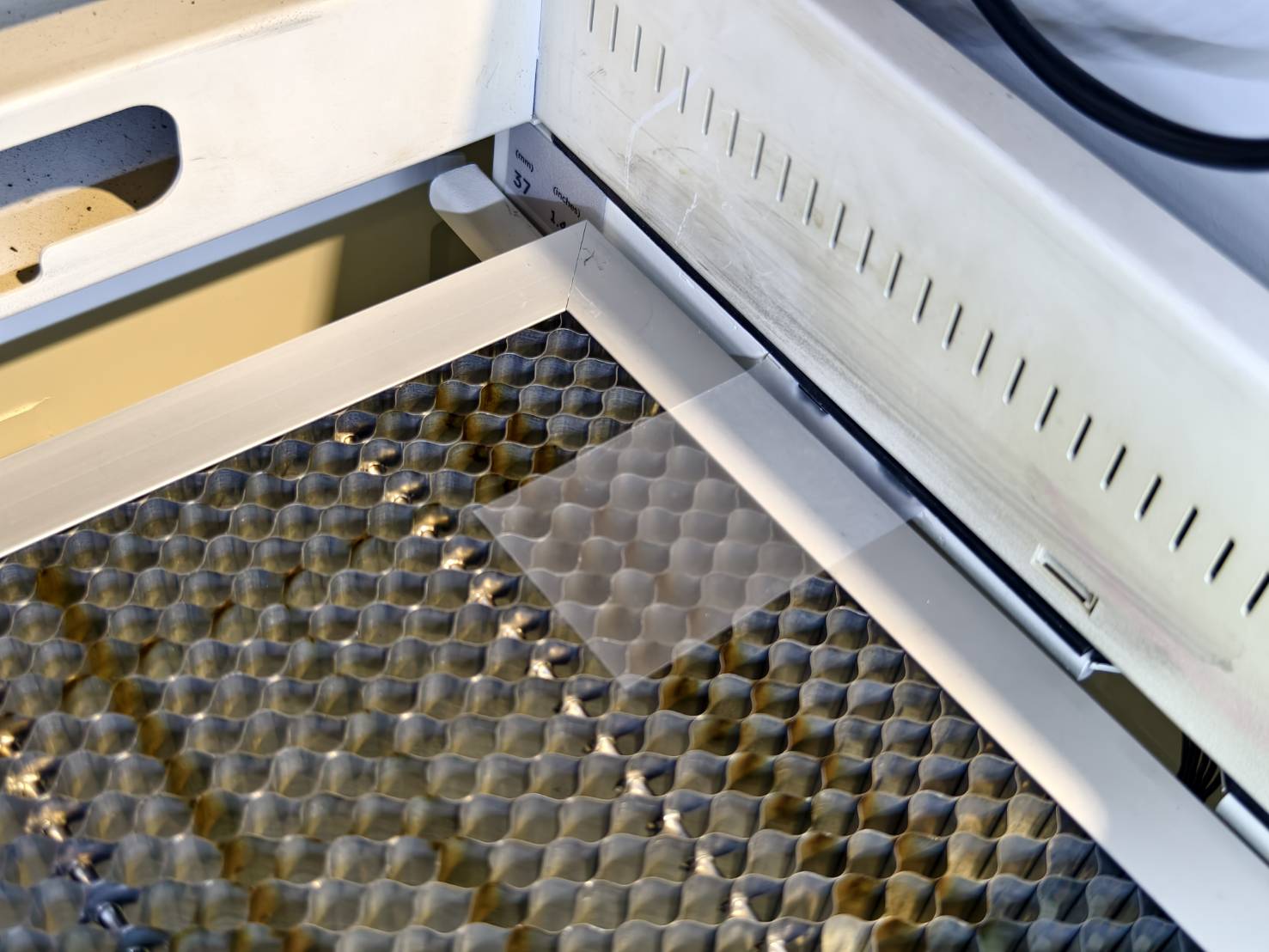

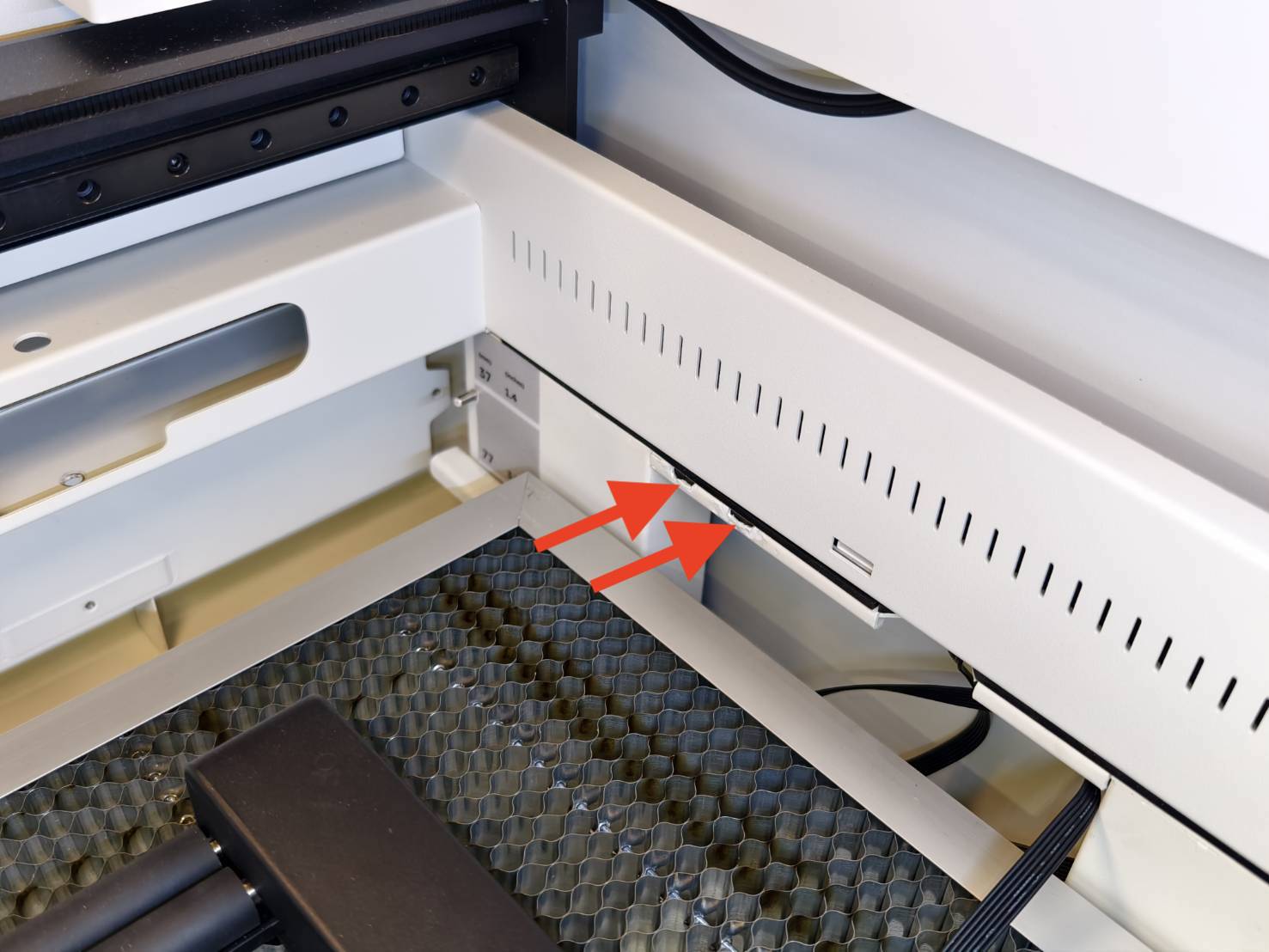

ハニカムが上層の37mm / 1.4インチにある場合は、 プレスプレー用プレートを取り付ける必要はありません。2つの開口部の周りに直接プライミングステッカーを貼り付けてください。

ステップ7

Ador拡張ベースとロータリー2.0のハードウェアインストールが正常に完了しました。

使用するモジュールに応じて、以下のリンクを参照してロータリーモジュールの使用を開始してください。

• Adorロータリー - 彫刻を開始する
• Adorロータリー - 印刷を開始する
