説明
この記事では、初めてロータリーを使用する前に、その機能や使い方に慣れていただくことを目的としています。各部品の詳細な説明とガイド、さらに様々な形状の物体の固定方法についても解説しています。以下の内容をご覧ください。
目次

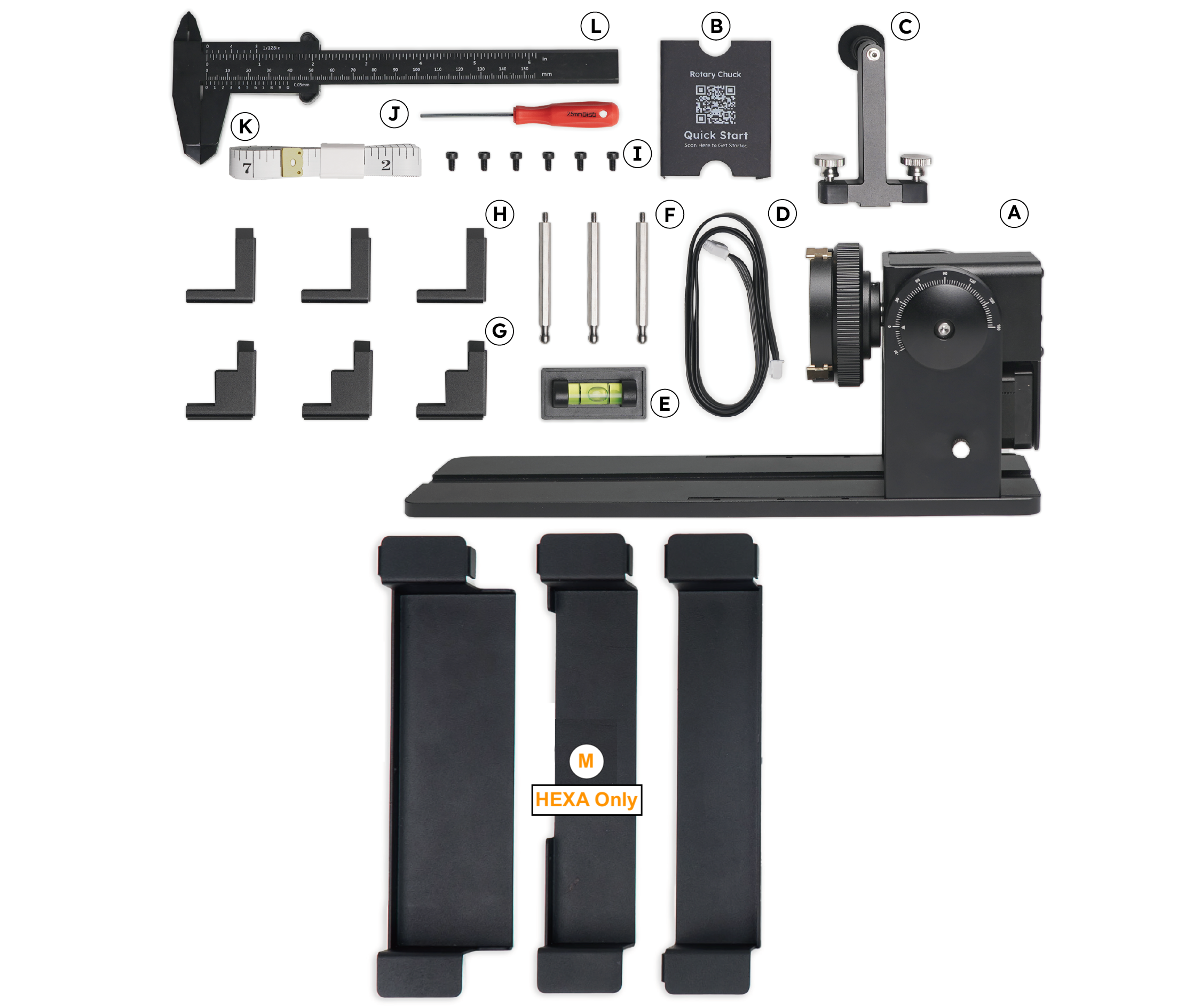

1. 開梱
| # | 品目説明 | 数量 |
| A |
FLUX Chuck Rotary アドオン （ロータリーアドオンの本体） |
1個 |
| B |
クイックスタートガイド QRコード （ロータリーアドオンの本体） |
1個 |
| C |
テールサポートセット（サポート x 1個 + 蝶ネジ x 2個） |
1セット |
| D |
接続ケーブル |
1個 |
| E |
ミニ水準器 （気泡水準器は、作業開始前に対象物を水平にし、その表面に正確に焦点を合わせるためのツールです。） |
3個 |
| F |

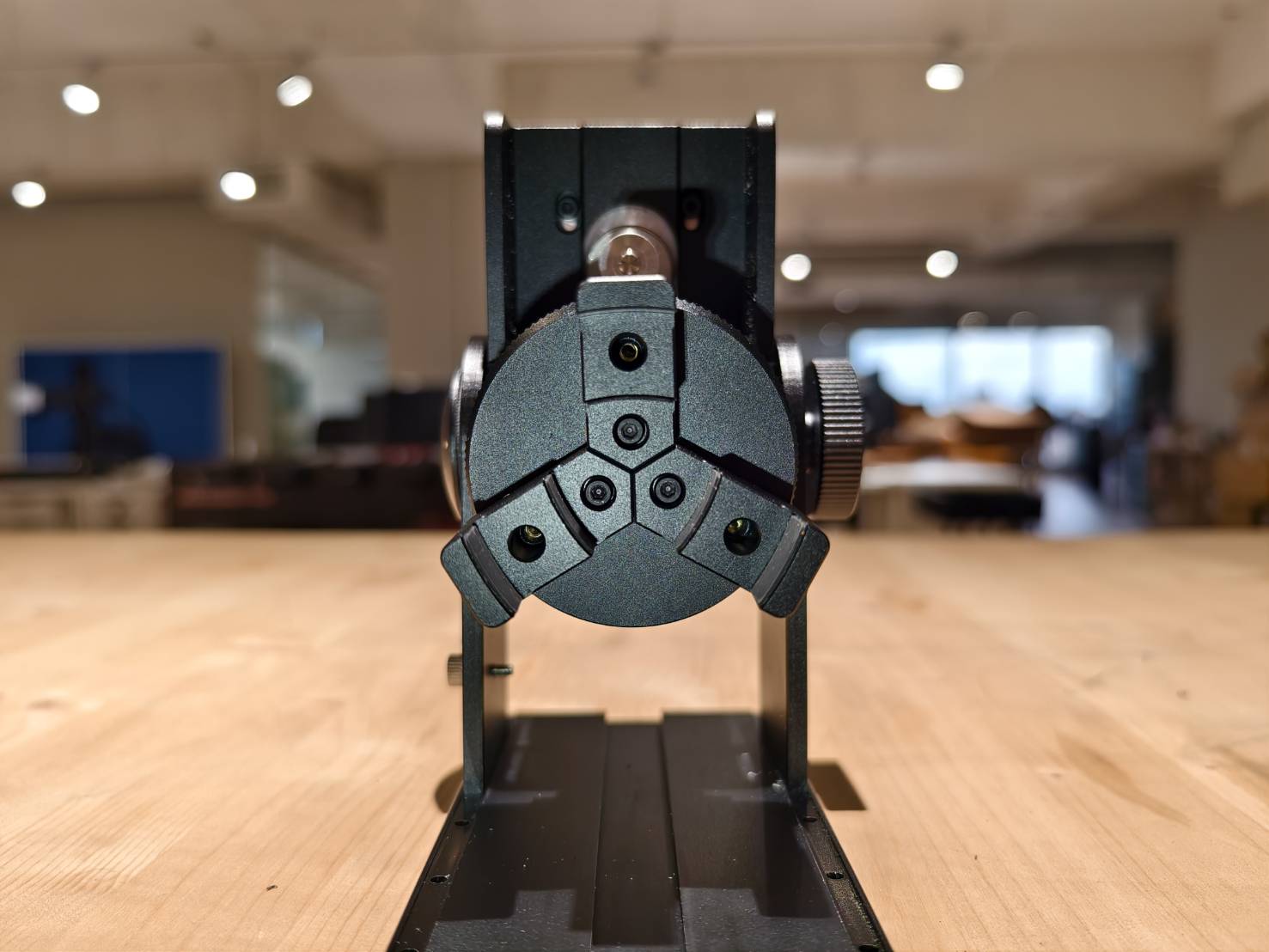

六角ジョー （ジョーはロータリーに取り付けられ、対象物をしっかりと固定します。六角ジョーは特に小さな対象物に使用されます。 取り付けガイドをご覧ください) |
3個 |
| G |

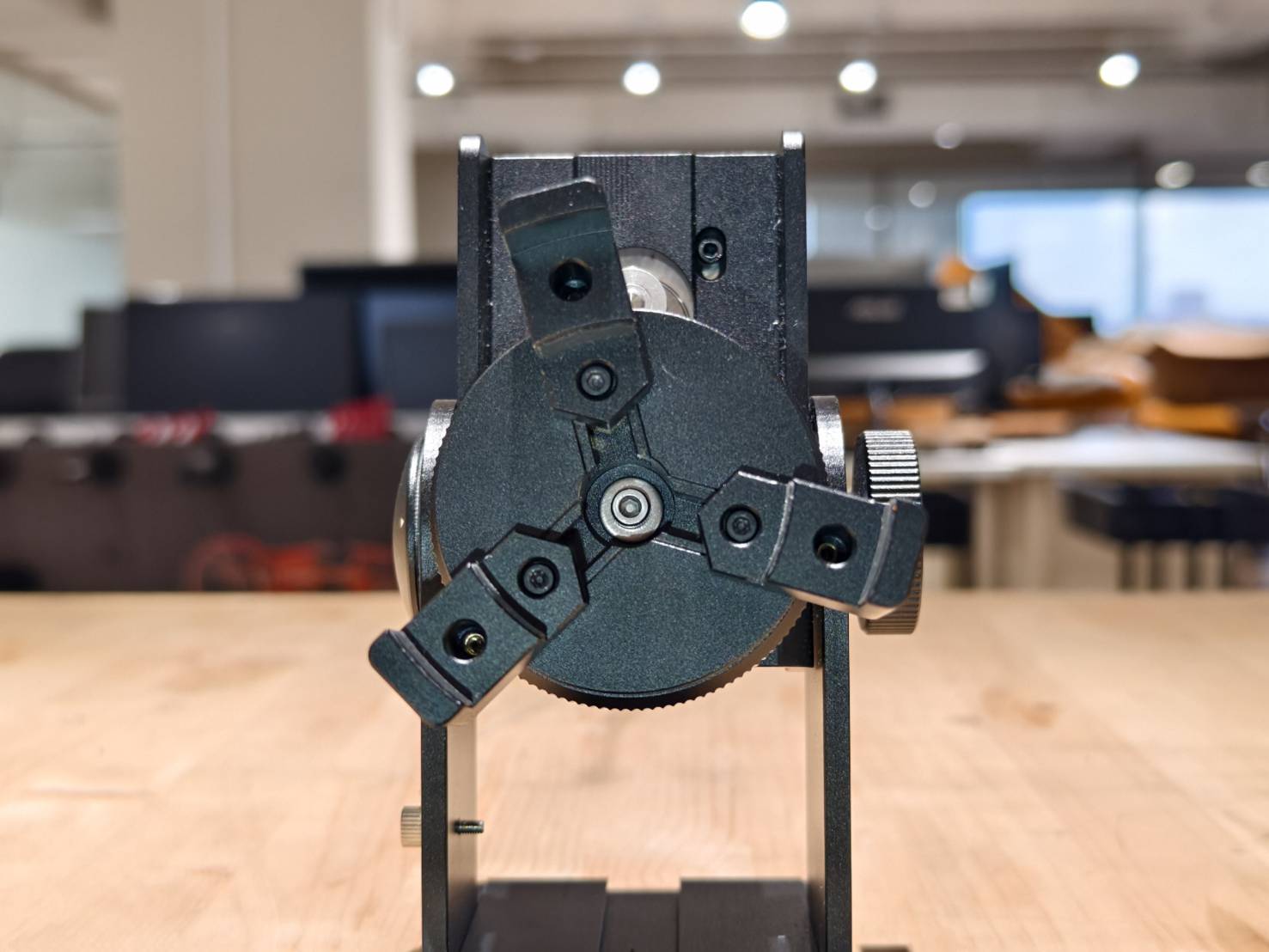

段付きジョー （ジョーはロータリーに取り付けられ、対象物をしっかりと固定します。段付きジョーは一般的なサイズの対象物に使用されます。 取り付けガイドをご覧ください) |
3個 |
| H |

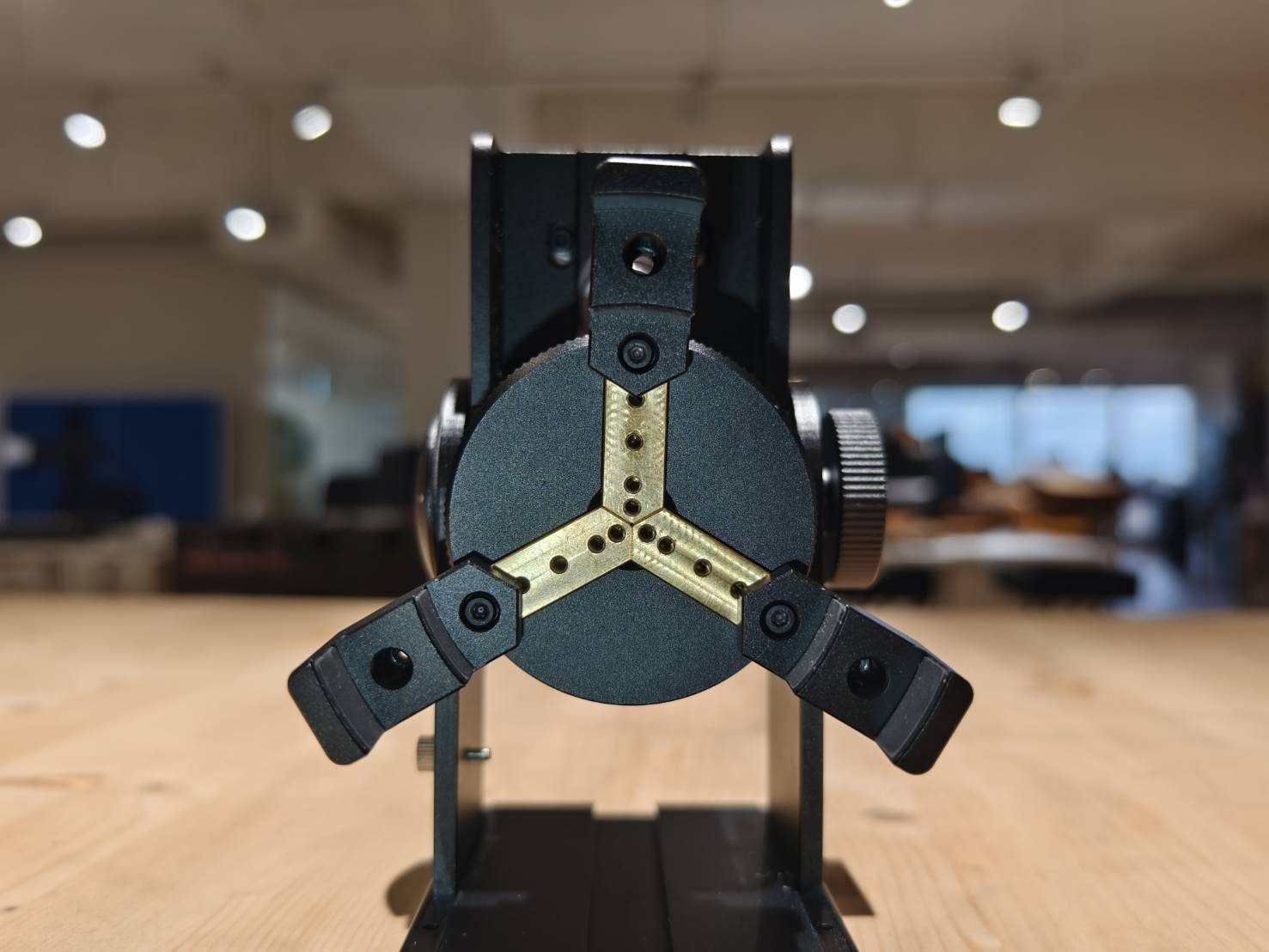

L字型ジョー （ジョーはロータリーに取り付けられ、対象物をしっかりと固定します。L字型ジョーは特に大きな対象物に使用されます。 取り付けガイドをご覧ください.) |
6個 |
| I |
M3六角ネジ（2.5mm） （六角ネジは、上記のロータリーにジョーを固定するために使用します。） |
1個 |
| J |
六角ドライバー（2.5mm） （このツールは、ロータリーの部品の組立や分解に使用します。） |
1個 |
| K |
ソフトルーラー |
1個 |
| L |
ノギス (ノギスは対象物の寸法を測定し、作業開始前にソフトウェアに入力する必要があります。) |
1個 |
| M |
HEXA ロータリースタンド (これらの金属製スタンドはHEXAにのみ付属し、HEXAでも使用されます。スタンドの使用方法についてはHEXAの専用ページで説明します。) |
3個 |

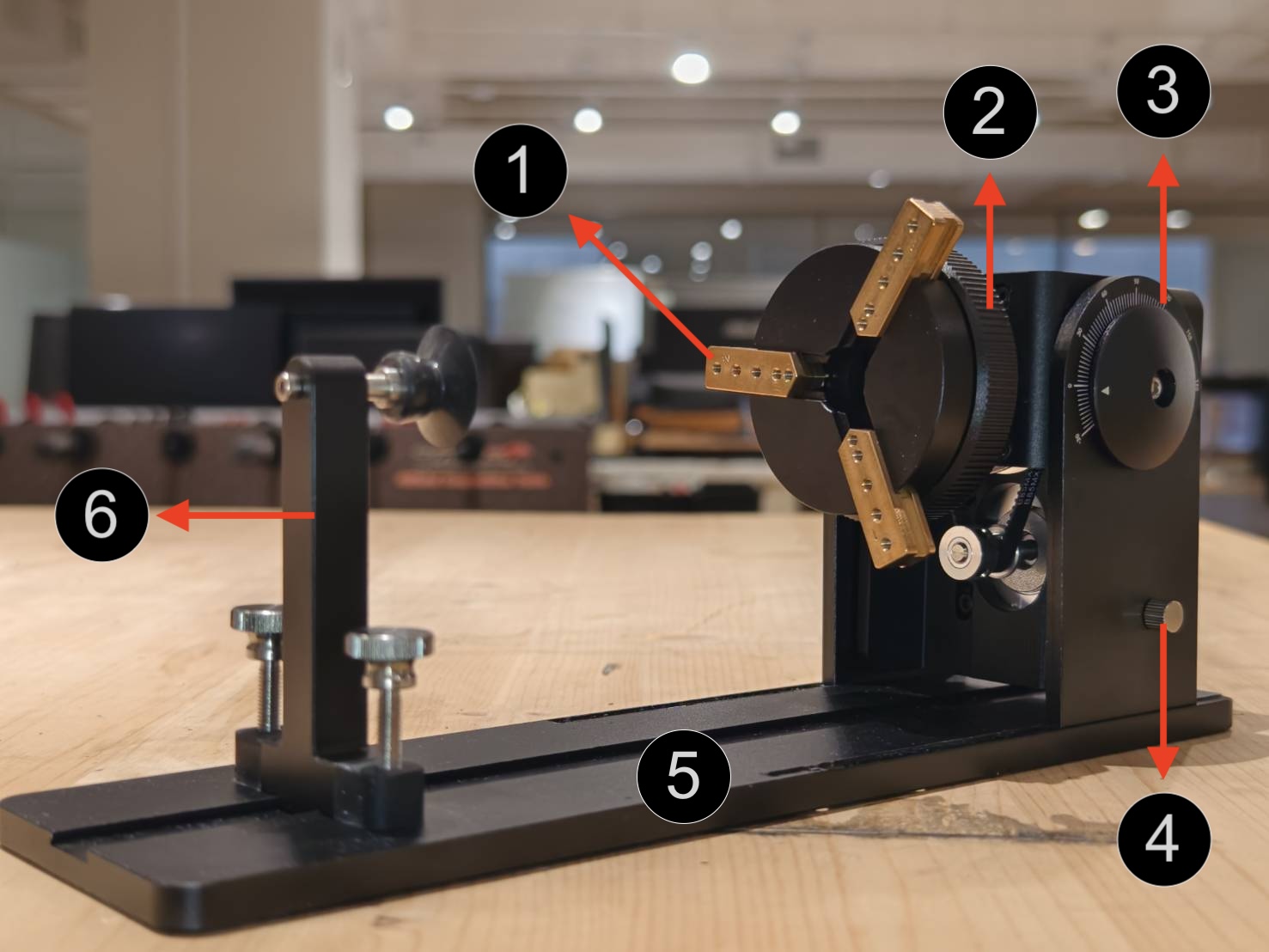

2. ハードウェアインターフェース

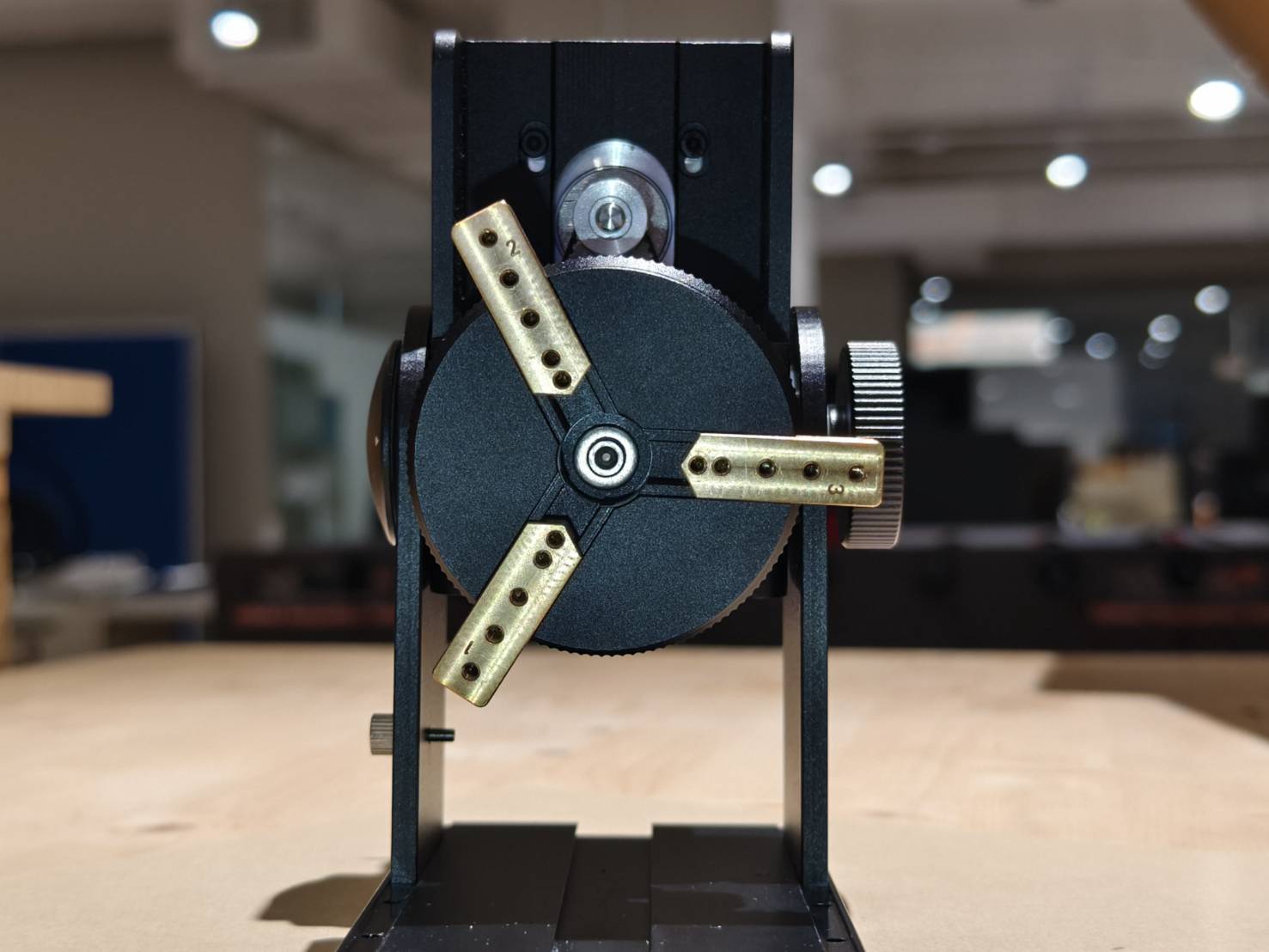

2.1. チャックジョー
|

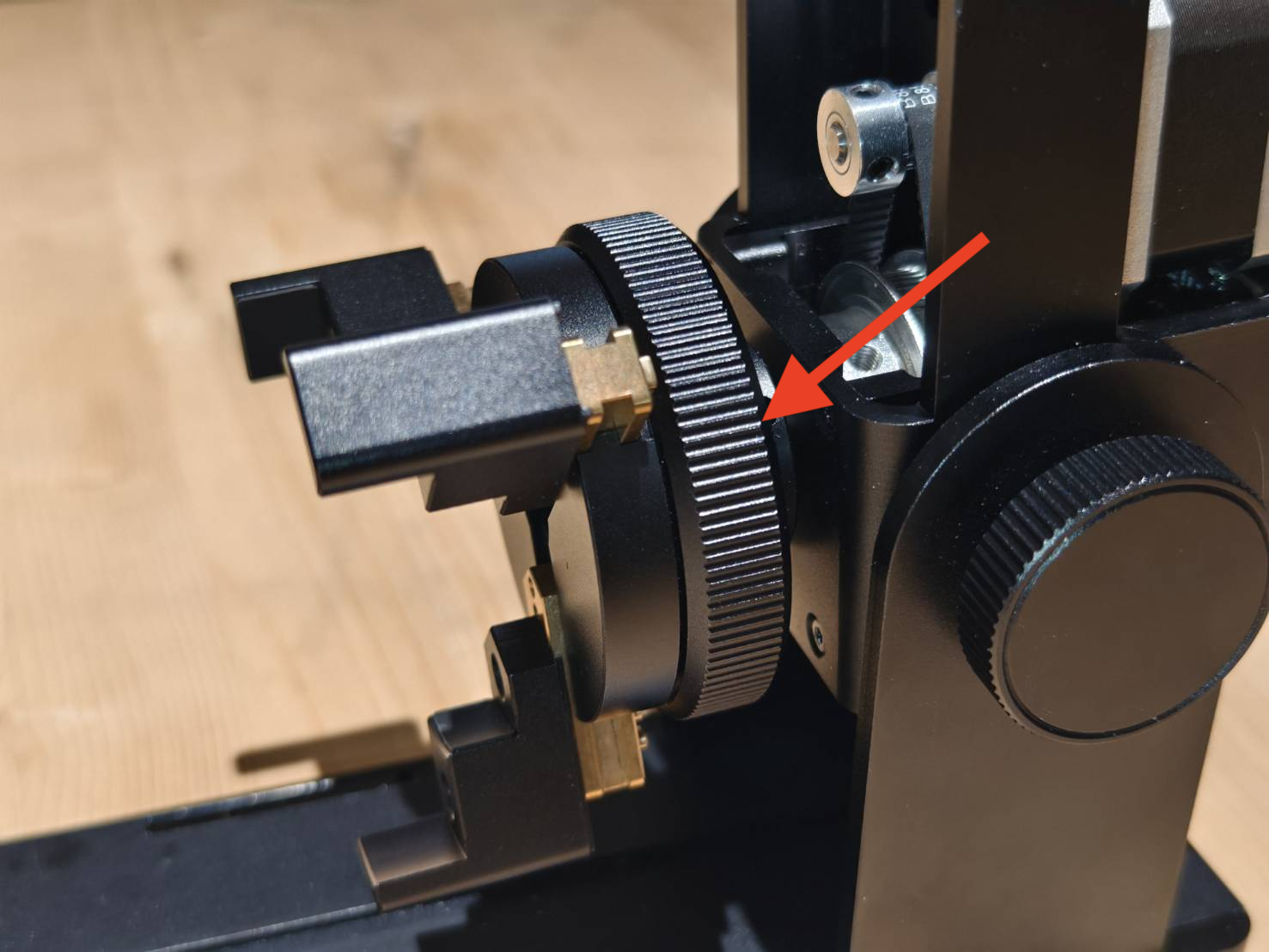

2.2 サイズ調整ノブノブはチャック間の距離を調整するために使用され、対象物のサイズを示します。使用方法については動画をご覧ください。
2.2.1 サイズ調整ノブの使用方法
|

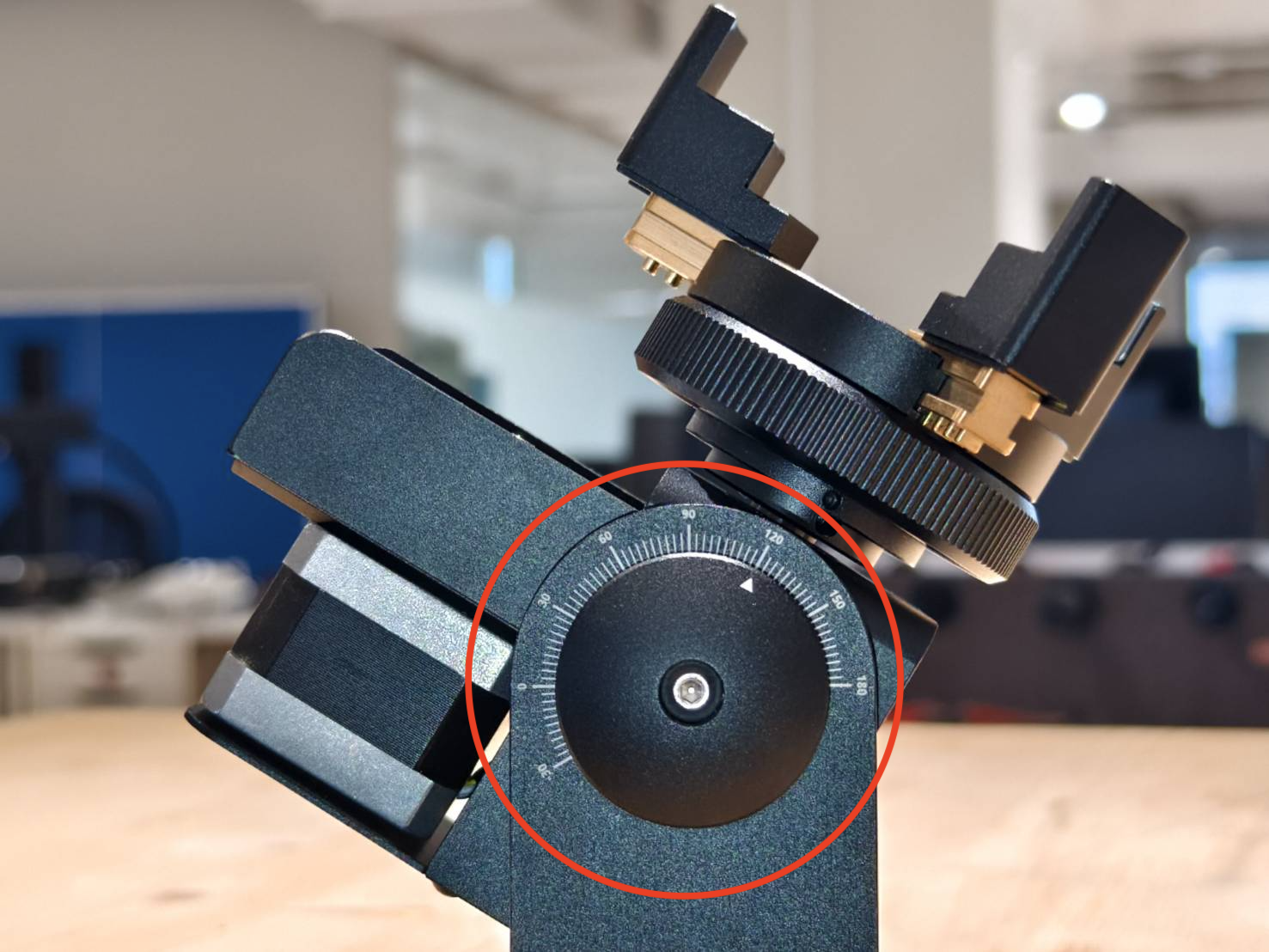

2.3. 角度表示角度表示は、ロータリーヘッドの現在の角度を示します。 |
2.4. ストッパーねじストッパーねじは、180度回転時にロータリーヘッドが垂れ下がるのを防止します。 |

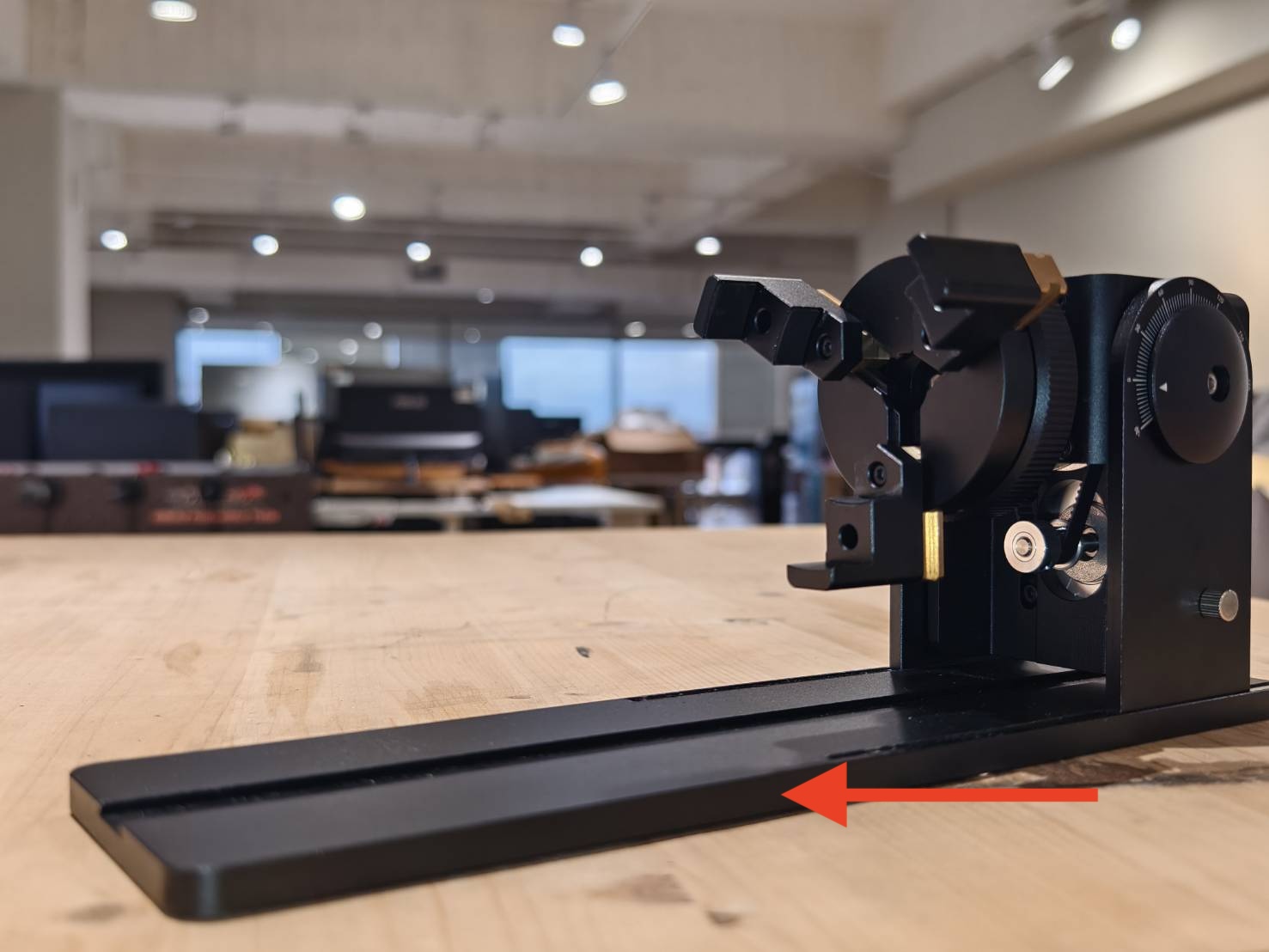

2.5. ベースロータリーの本体は位置を変更できます。ベースには複数のねじ穴があり、本体を異なる穴に取り付けることで位置を変更できます。長い物体を使用する場合など、ロータリープラグが物体に挿入される全長を短くするために、本体の位置を変更する必要がある場合があります。
2.5.1 チャック本体の位置変更方法 |
2.6. テールサポートテールサポートは、加工対象物の反対側を支えるために使用します。主に球体や短くて重い物体に使用され、チャックから落下するのを防ぎます。 球体 短くて重い物体がチャックから落下するのを防ぎます。 |

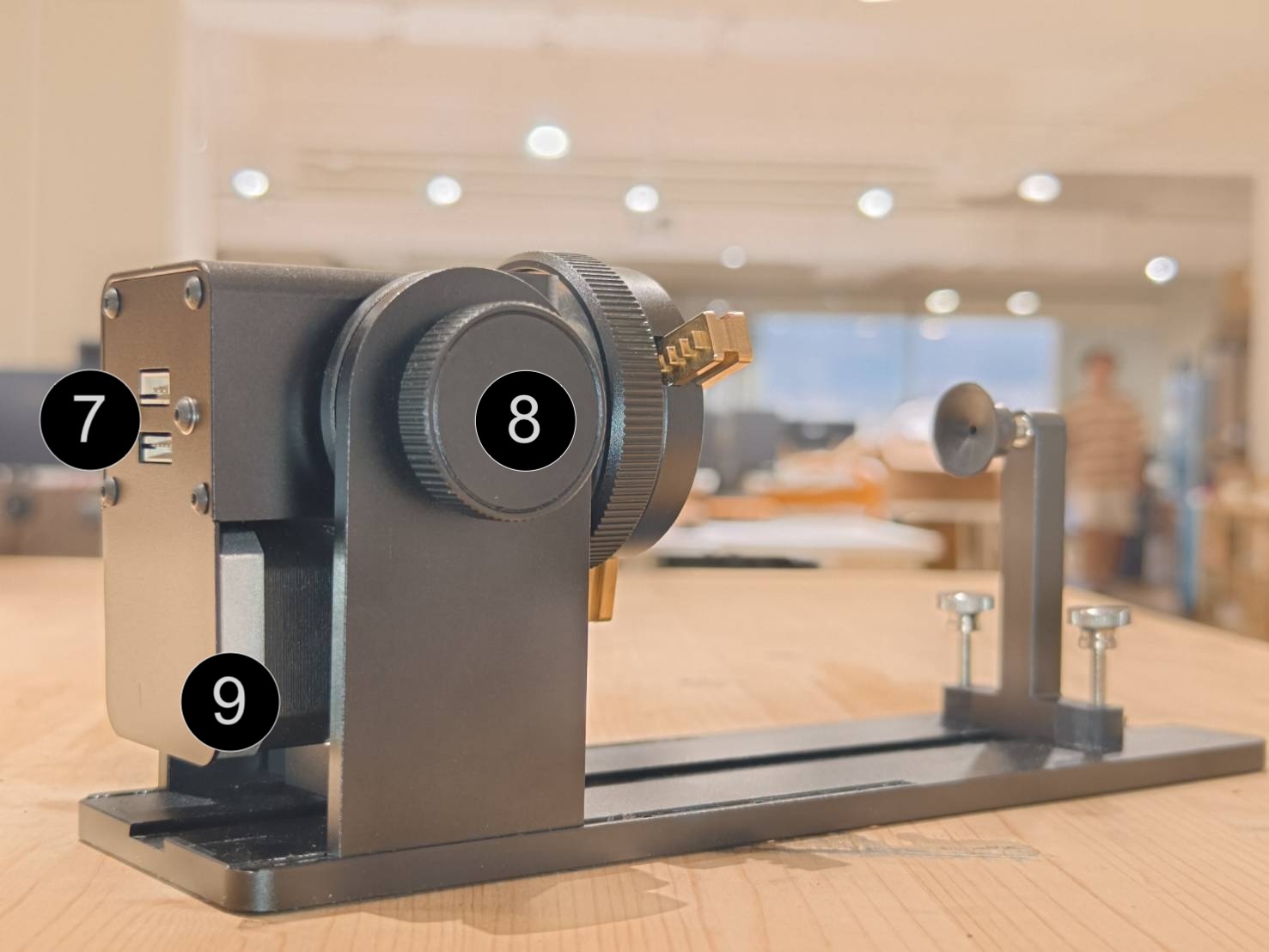

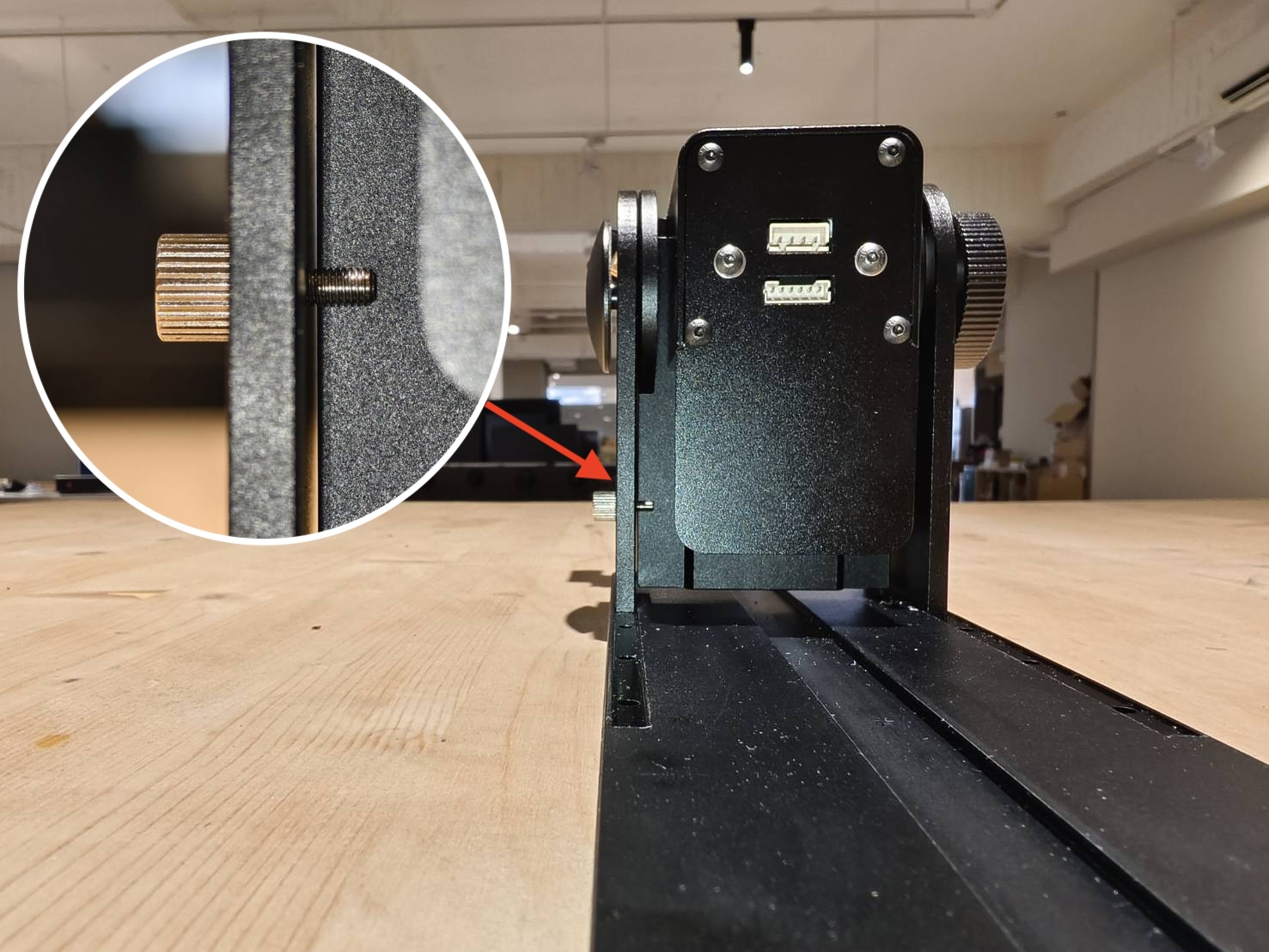

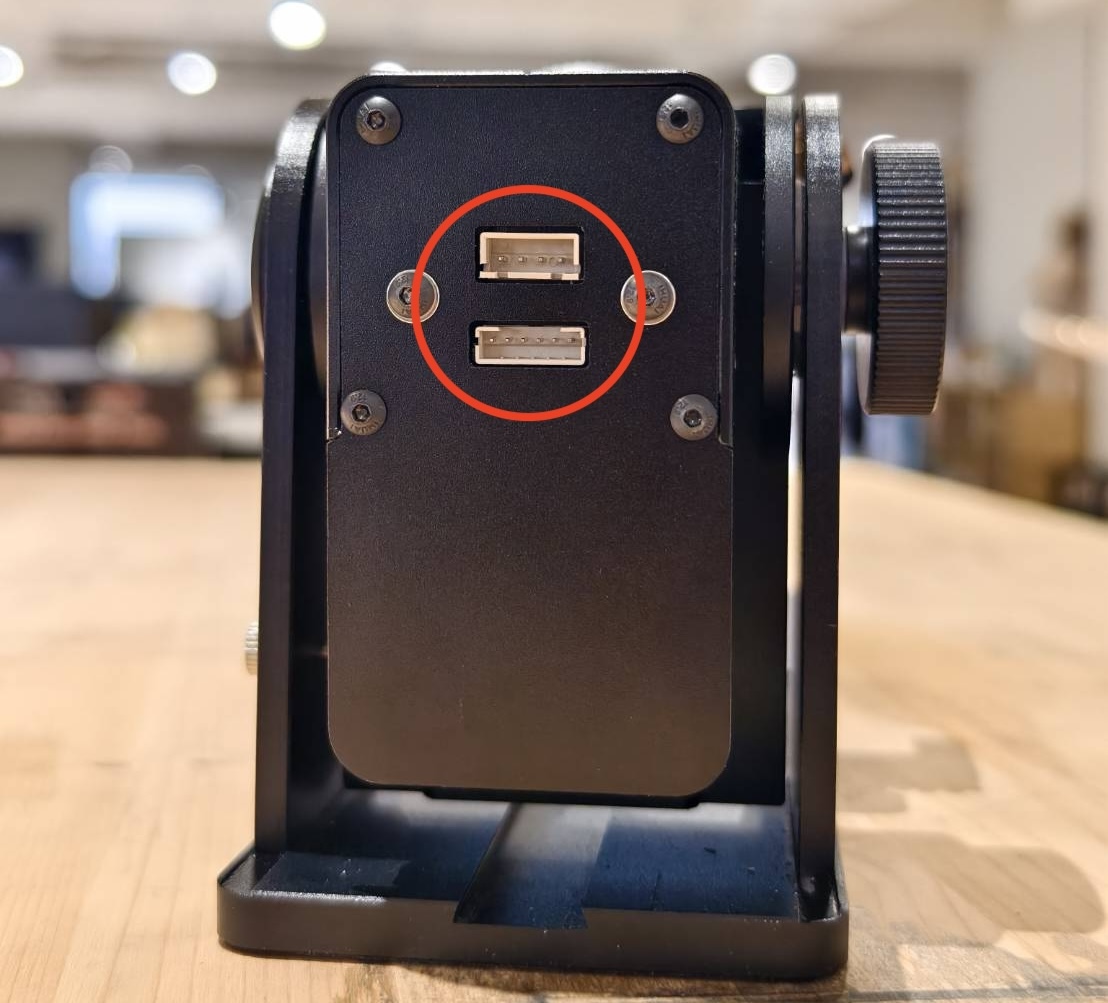

2.7. 接続ソケット前述のとおり、接続ケーブルはロータリーと本体を接続します。ソケットはケーブルを差し込む場所です。ソケットは機種によって異なります。適切なソケットについては、以下の表を参照してください。
|

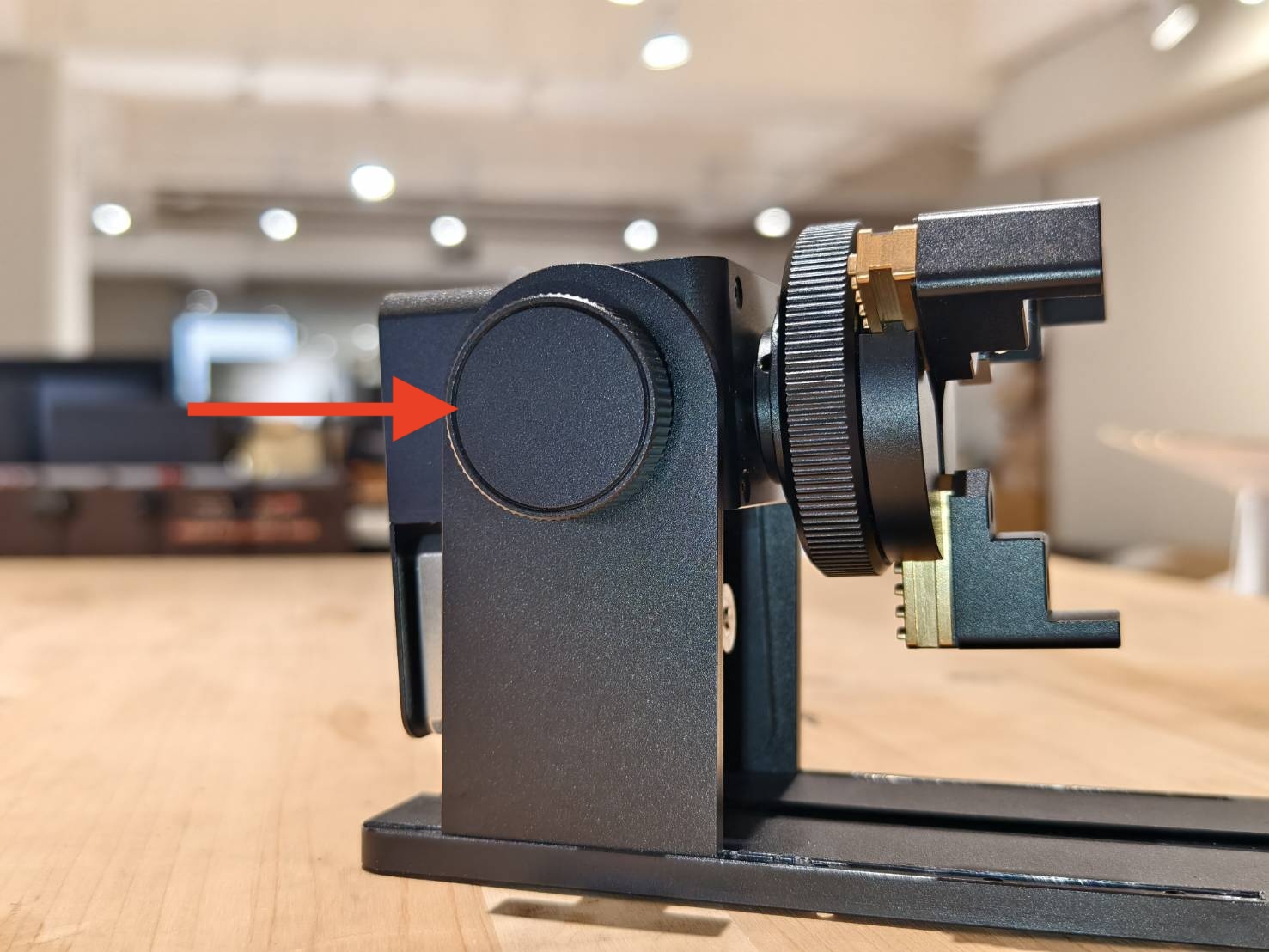

2.8 角度調整ノブ角度調整ノブは、主に対象物を水平に調整するためのツールです。また、特殊な用途では、対象物の向きを180度変更することもできます。
2.8.1 角度調整ノブの動作説明 |
2.9. 反転機能角度調整ノブを緩めると、ロータリーのヘッドを180度回転させることができます。
|
3. 対象物の固定
この章では、通常の円筒形、マグカップ、小さな円筒形、細長い物体など、さまざまな形状の対象物の固定方法について説明します。以下の表を参照して、お手持ちの対象物に近い形状を見つけてください。
3.1 円筒形状円筒形の物体は外側または内側から把持できます。大きな物体の場合は、L字型のジョーが必要になります。
|
3.2 マグカップマグカップにはハンドルが付いています。通常、ハンドルがロータリーの台座に接触する可能性があるため、180度回転させて回避します。
|
3.3 ゴブレット一部のゴブレットは壊れやすいため、注意が必要です。底部からの把持をお勧めします。ゴブレット用のサポートモジュール（別売）も併せてお勧めします。 (*動画の最後で使用されているサポートモジュールは、別途購入が必要です。) |

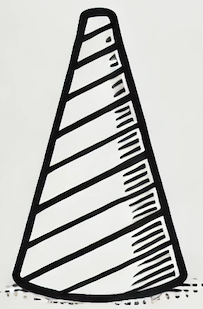

3.4 円錐形状円錐形のオブジェクトは、外部または内部から把持できます。
|
3.5 長尺物長尺物の場合はサポートモジュールが必要となり、 別途購入が必要となります。 |
3.6 球体球体オブジェクトは、焦点距離の差が小さい中央部分のみに彫刻することをお勧めします。球体オブジェクトにはテールサポートセットを使用します。 |
3.7 リングリング型の材料は、円筒内部の把持方法と同様です。 |
4. その他のアクセサリー（別売）
大きなハンドル付きマグカップや長尺物など、特殊なオブジェクト用に便利な別売アクセサリーがいくつかあります。
※これらのアイテムは別途購入が必要です。

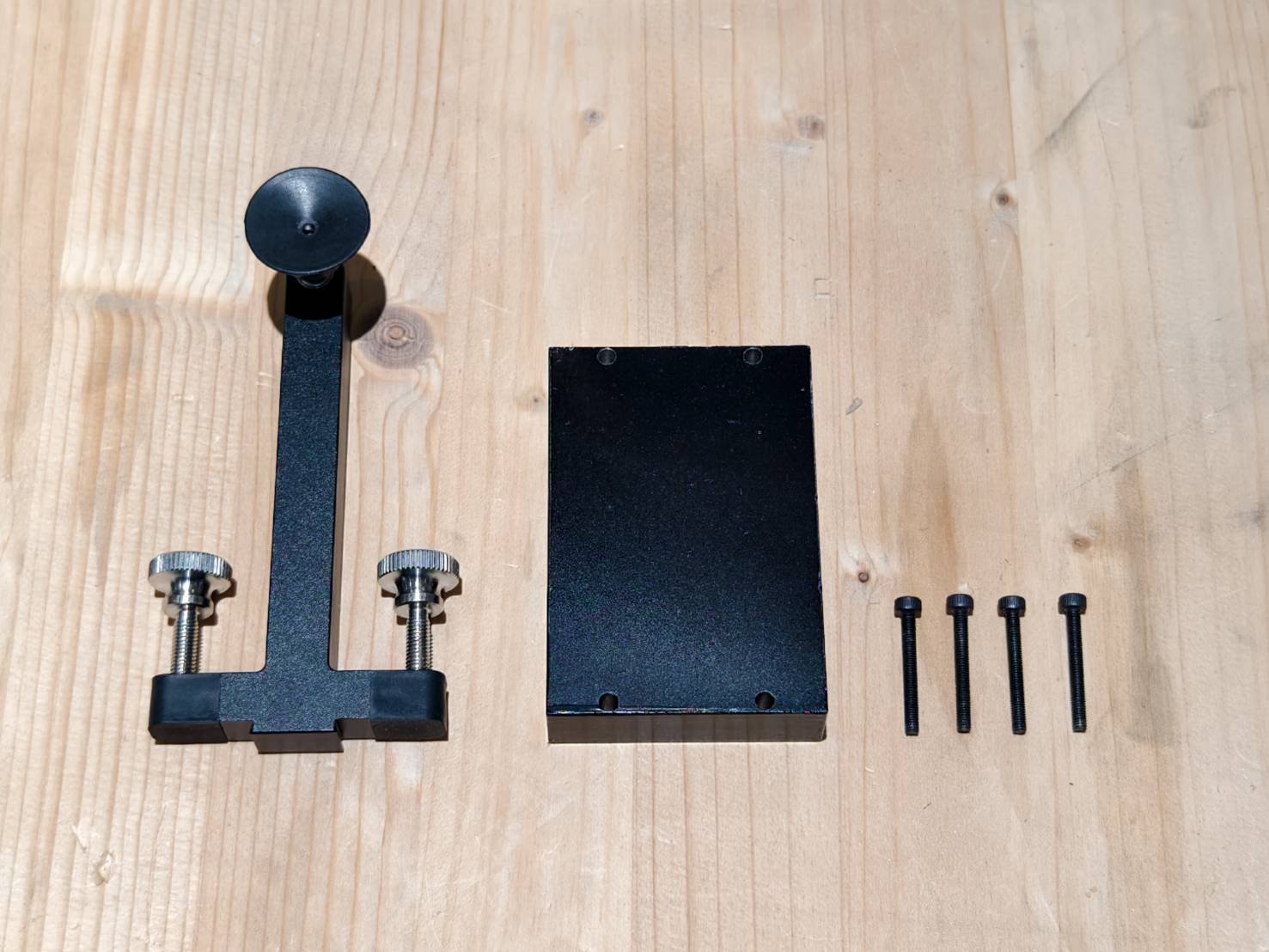

4.1 ライザーセットライザーセットには、ライザーブロックと高さのあるテールサポートが含まれています。これは通常、大きなハンドル付きマグカップや大型の球体オブジェクトに使用されます。
|

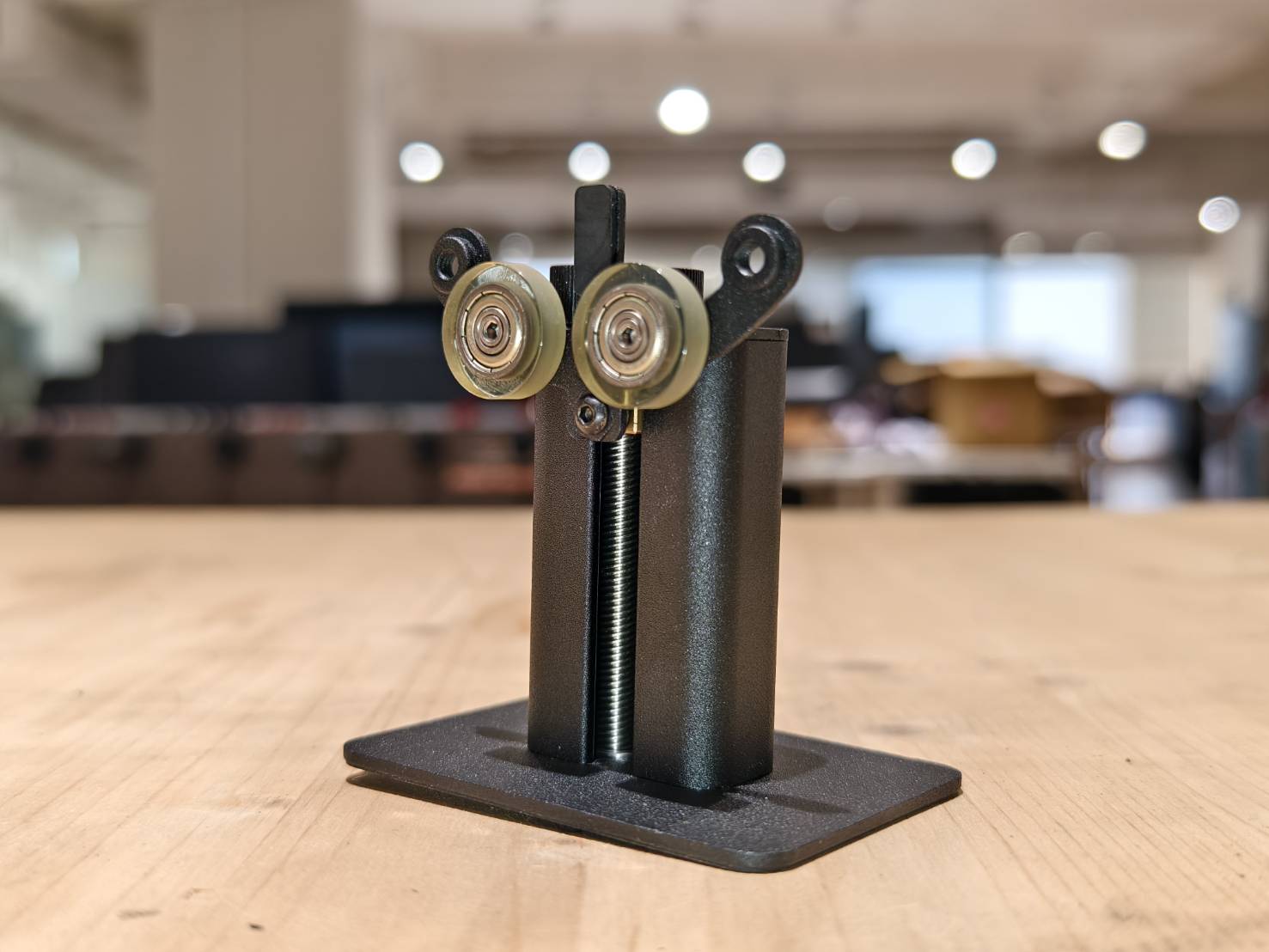

4.2 サポートモジュールサポートモジュールは、オブジェクトの反対側を支えて持ち上げる、より長いまたは重いオブジェクトに使用されます。
|
5. 彫刻を開始

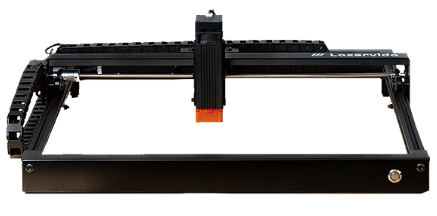

Chuck Rotaryは様々なFLUXモデルに対応しています。お使いの機種に合わせて、以下のガイドを参照し、ロータリーの取り付けとタスクの開始方法をご確認ください。
6. 部品交換
このセクションでは、ロータリーチャックの交換可能な部品についてご説明いたします。

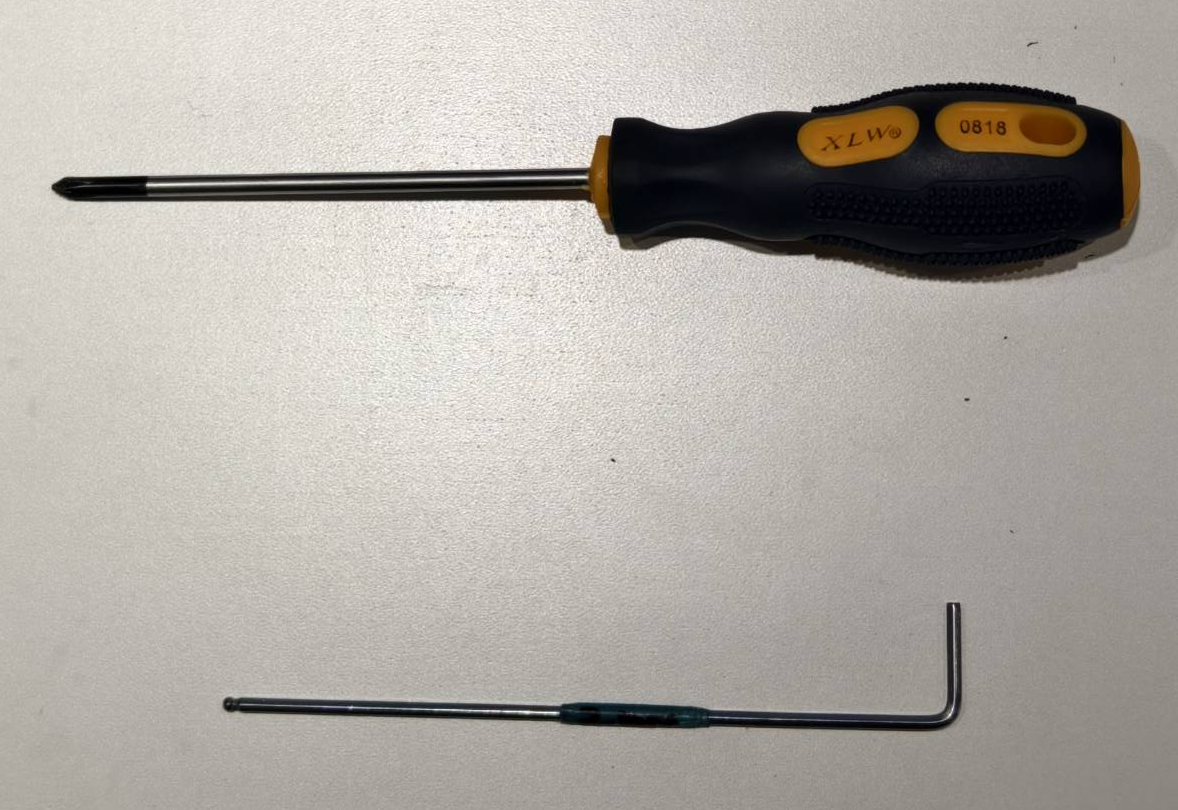

6.1 チャックロータリー基板の交換必要な工具：
ビデオガイド： |
