Ador - ハニカムテーブルの取り付け

説明

Adorのハニカムは、延長ベースが取り付けられている場合にのみ使用できます。
ベースには3つの段があり、ハニカムを載せることができます。これにより、ユーザーは異なるサイズのさまざまな材料を加工できます。
このページに進む前に、ベースが取り付けられていることを確認してください。
Adorエクステンションベース - 開梱と取り付け

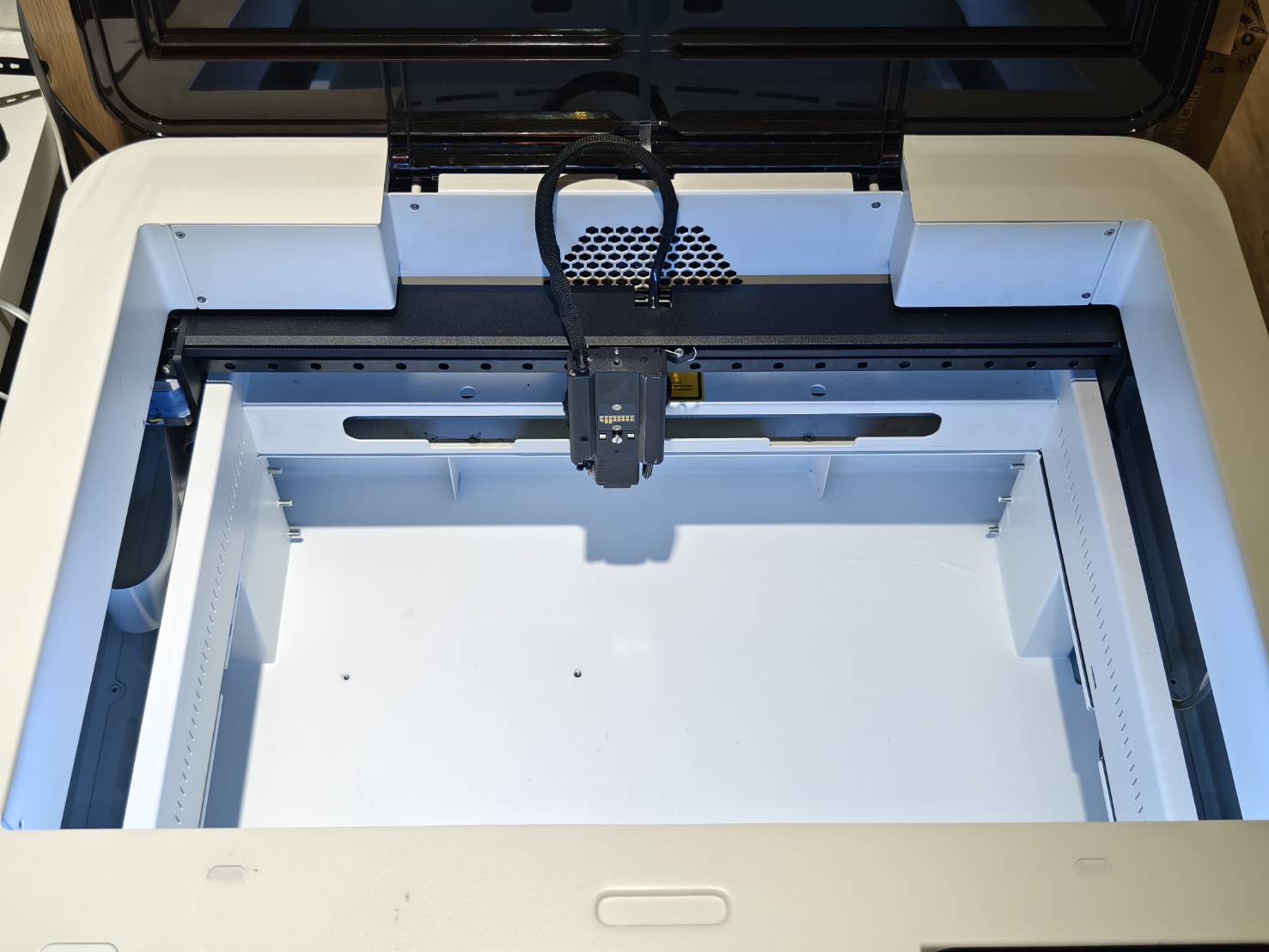

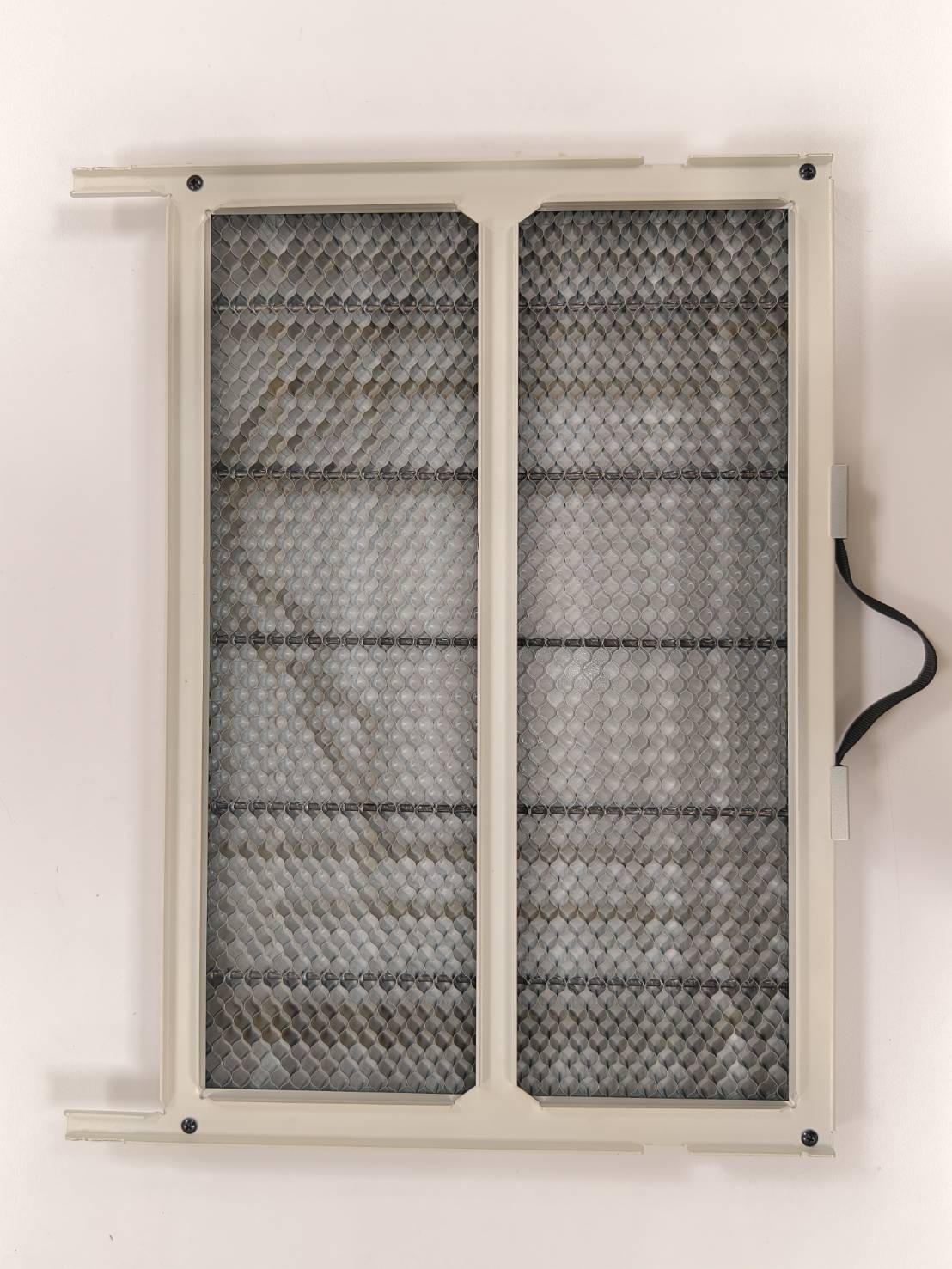

上面図

底面図

ステップ1

モジュールとロータリーを取り外し、延長ベースをできるだけきれいにしてください。


ステップ2

このデザインは、ハニカムを延長ベースに載せるためのものです。

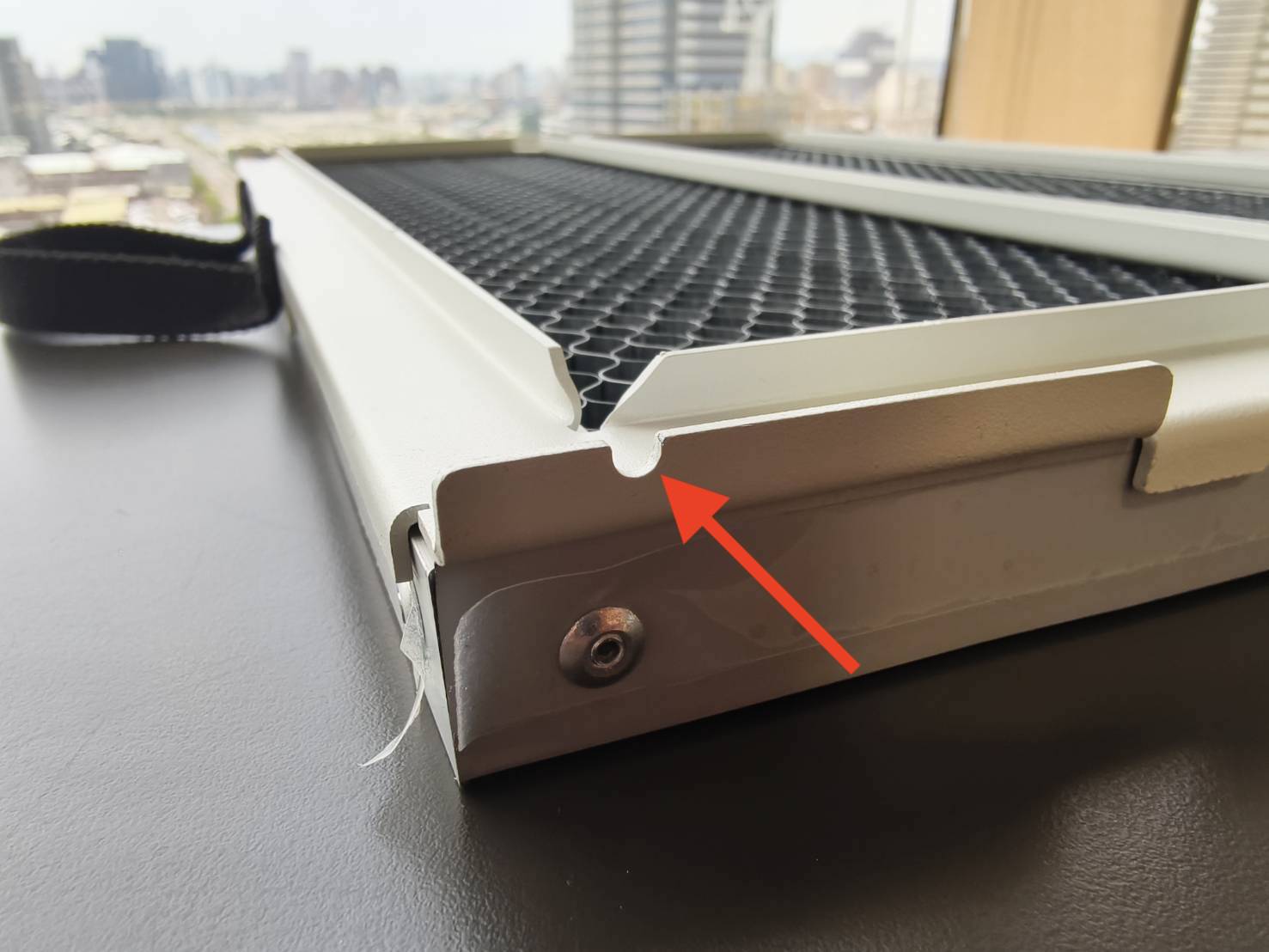

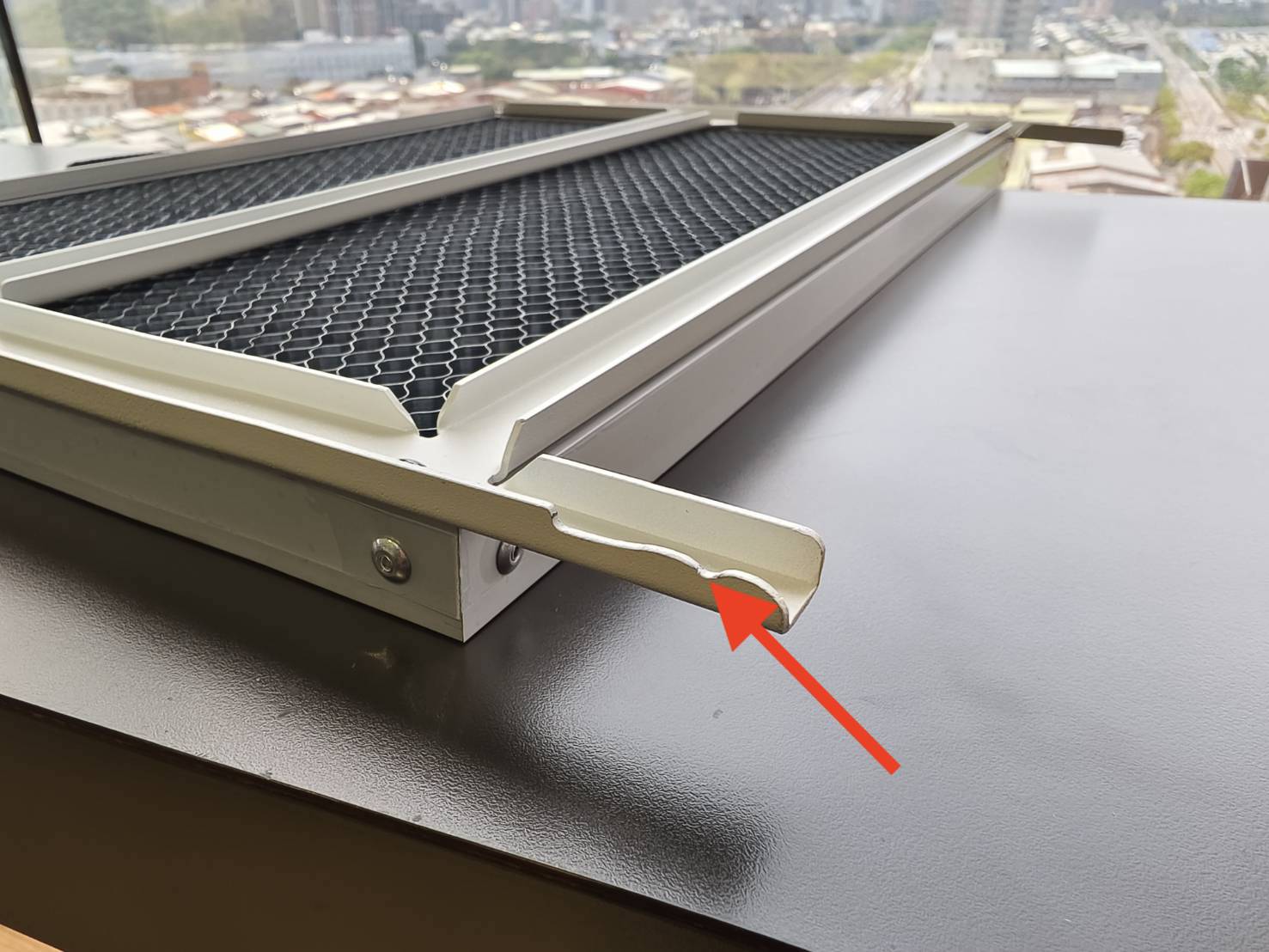

ハニカムの底部の右側と左側に4つの開口部があります。

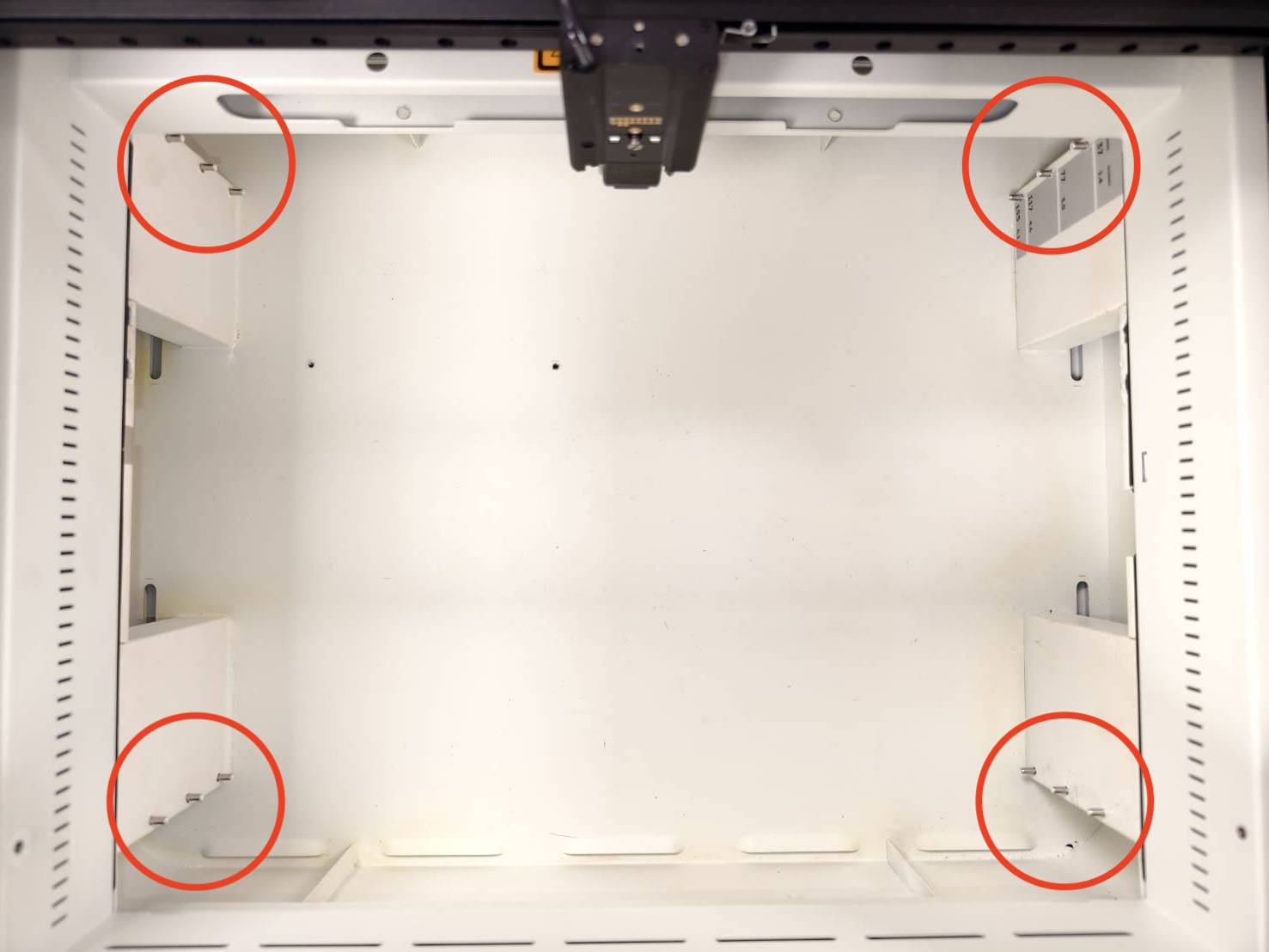

ベースには12本のピンがあり、ハニカムはそれらの上に載ります。

ピン

ステップ3

長いブラケット側を機械に挿入して、ハニカムを取り付けます。

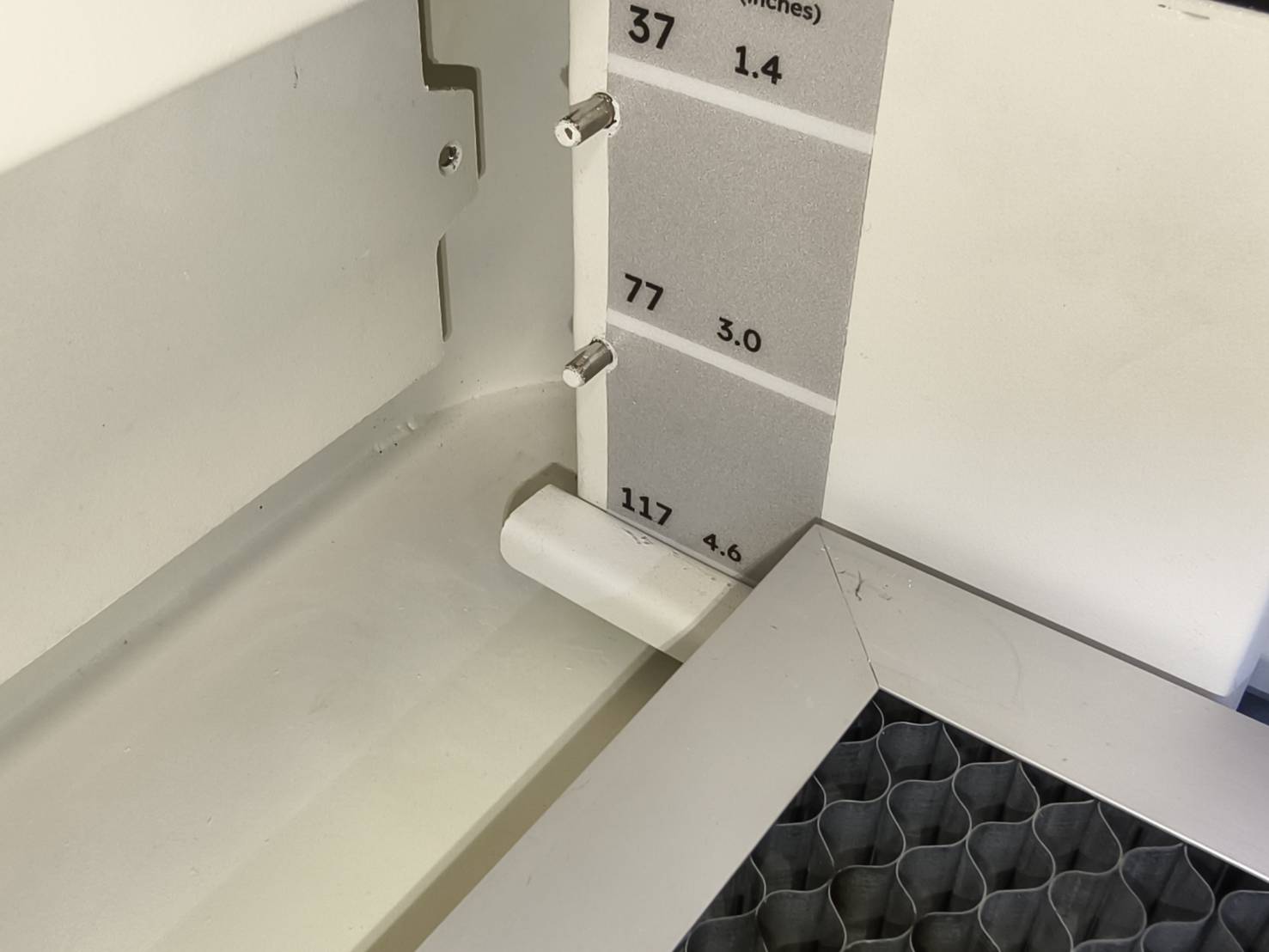

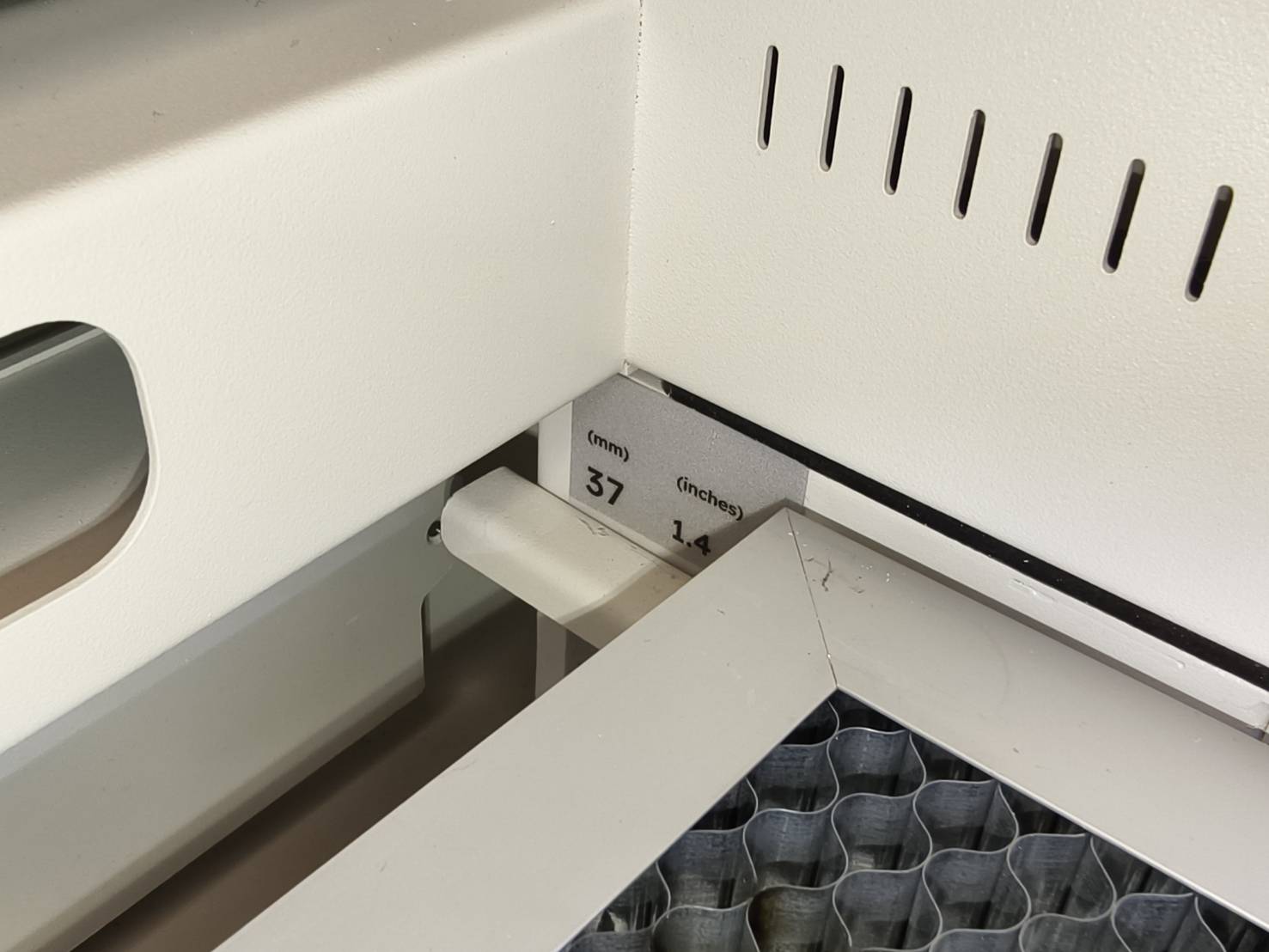

まず、長いブラケットをピンの上に置き、次に後部の開口部が後部のピンに載るようにハニカムを引っ張ります。

ステップ4

ハニカムを取り外すには、後部を押し上げて取り出せるようにします。

ステップ5

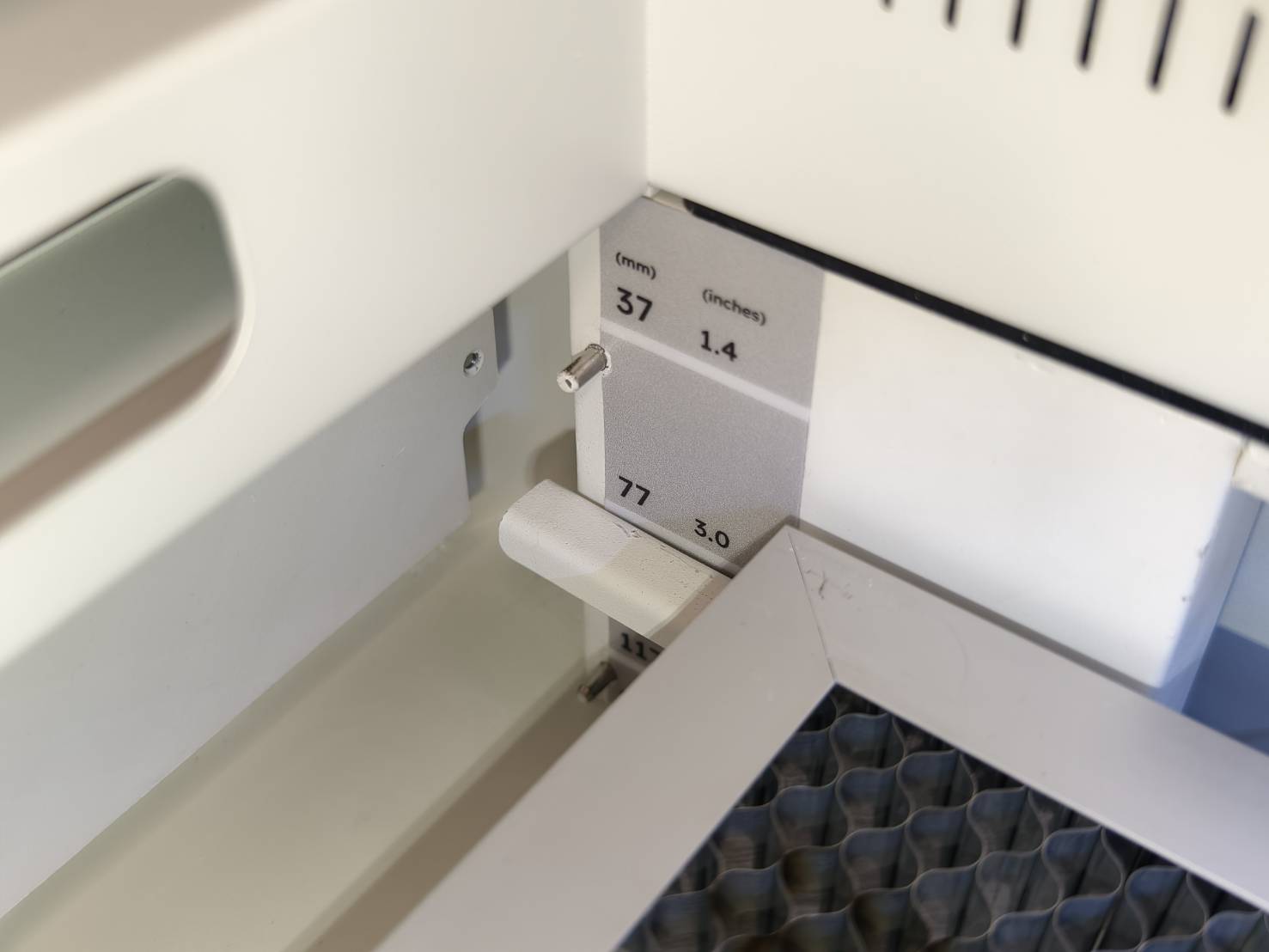

レベルを変更するには、ハニカムがピンよりも高くなるまで後部と前部を押し上げ、ピンの上に載せます。

手順6

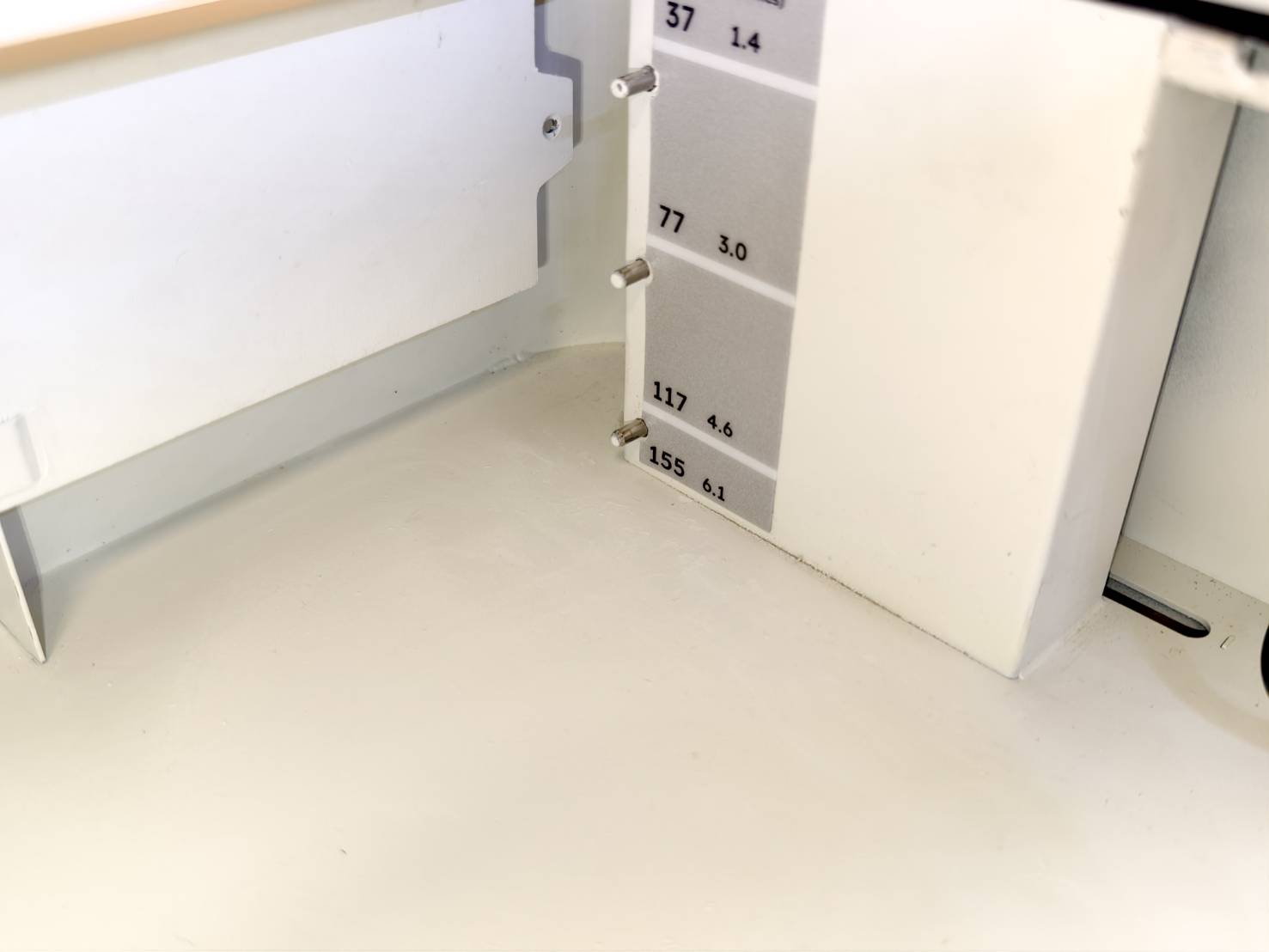

右上隅にオブジェクトの高さ表示があります。これは、各層またはレベルでのオブジェクトの最大高さを示していますが、ロータリーを使用する場合はこの表示は適用されないことに注意してください。

説明

層	写真	高さ範囲 (オブジェクト)
37mm / 1.4 インチ		0 mm - 37 mm
77mm / 3.0 インチ		37 mm - 77 mm 77 mm
117mm / 4.6 インチ		77 mm - 117 mm 117 mm
155 mm / 6.1 インチ		117 mm - 155 mm 155 mm (ハニカムなし)
