Ador延長ベース - 開梱と設置

説明

この記事では、Ador延長ベースの設置手順を詳しく説明します。
以下の手順に従って設置を行ってください。

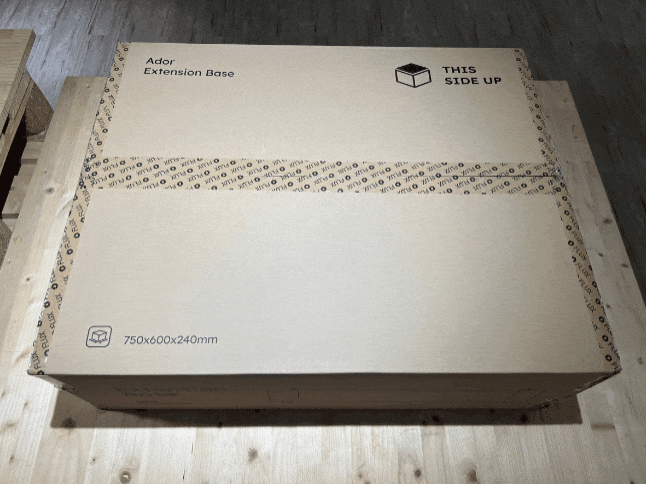

開梱：

#	品目	数量	写真
1	延長ベース	1個
2	ハニカムテーブル (ガイド)	1個

手順1

レーザーまたは印刷モジュールを取り付けている場合は、取り外します。

手順2

Adorの金属ベースを取り外します。
これら2本のネジを外して、金属ベースを取り外します。

マシンを少し持ち上げ、ベースを直接取り出して金属ベースを取り外します。

ステップ3

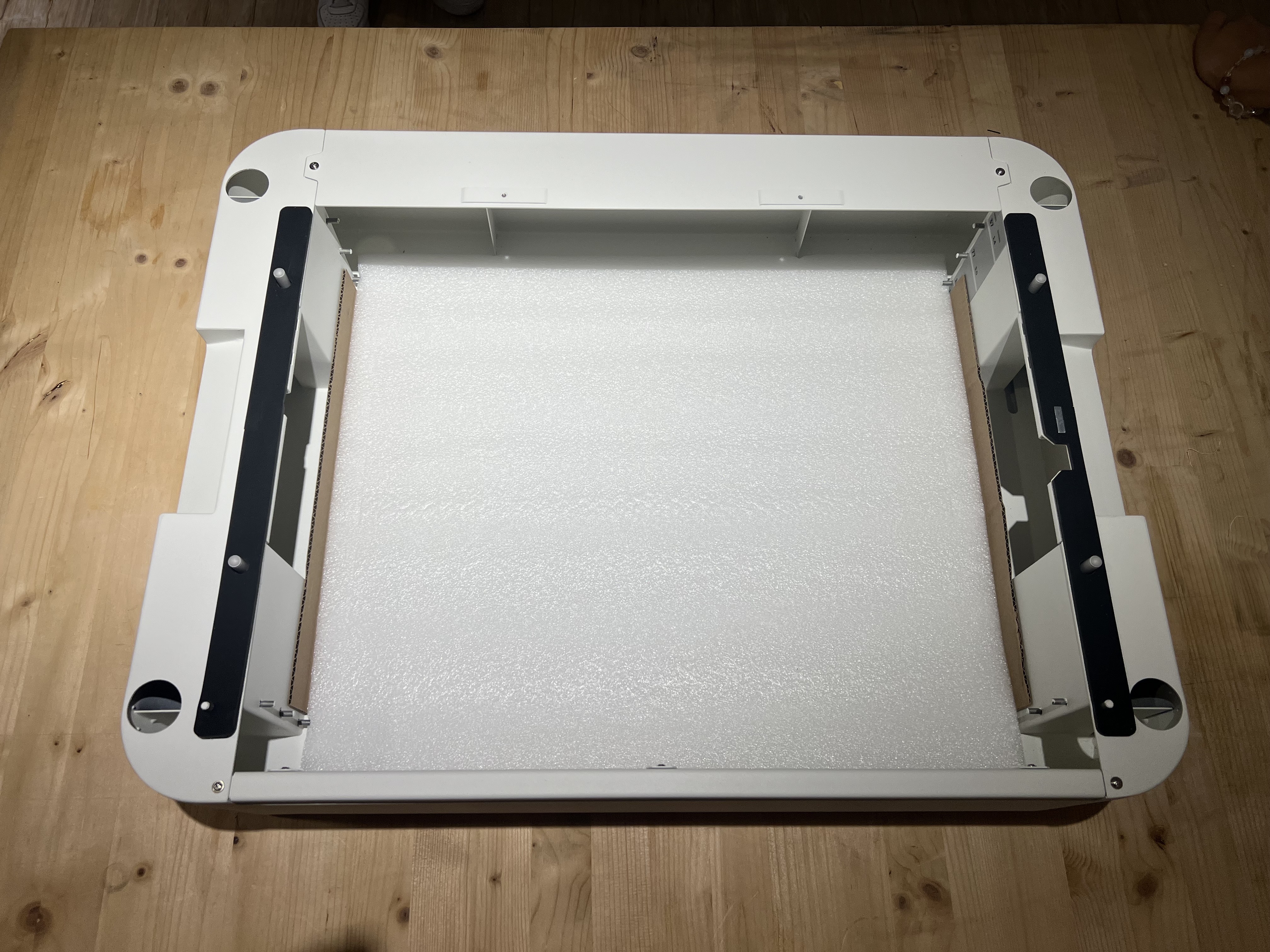

延長ベースを開梱し、ハニカムを取り外します。
赤丸で囲まれたオブジェクトの高さ表示を見つけてください。延長ベース全体を平らな面に置き、ベースに向かって立ったときにオブジェクトの高さ表示が右側にくるようにします。

ステップ4

マシンを持ち上げ、Adorのゴム足を4つの開口部に入れてマシンと延長ベースを組み立てます。高さ表示は、右側にあるタッチスクリーンと同じ側になければなりません。

パススルーバージョン（EU圏内では利用不可）	非パススルーバージョン

オプションのステップ

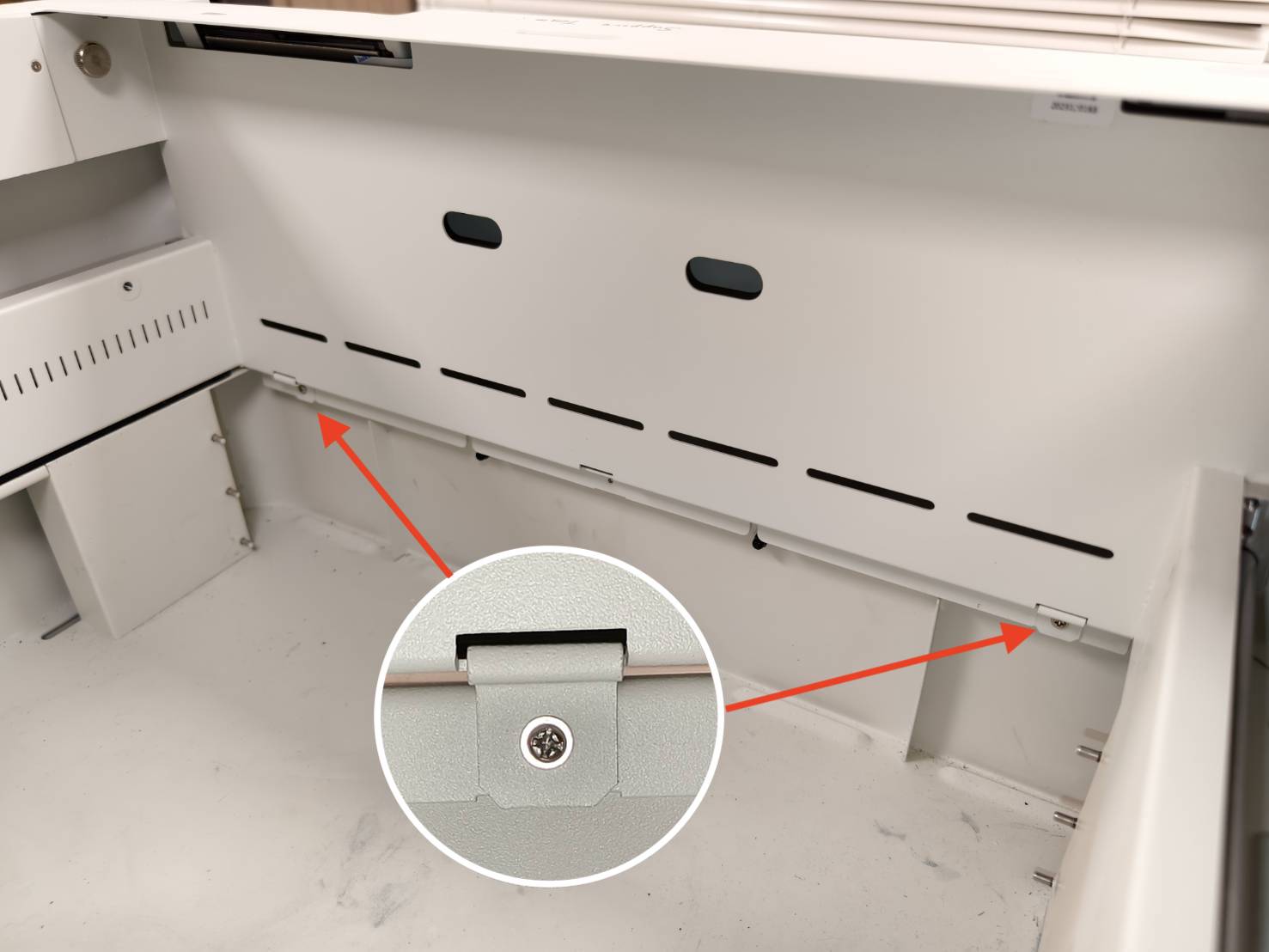

ベースによっては、フロントフレームに2つまたは3つのクリップが取り付けられています。これらのクリップは、マシンとベースを所定の位置に固定します。クリップの使用はベースの機能に影響しません。
そのため、このステップはオプションです。

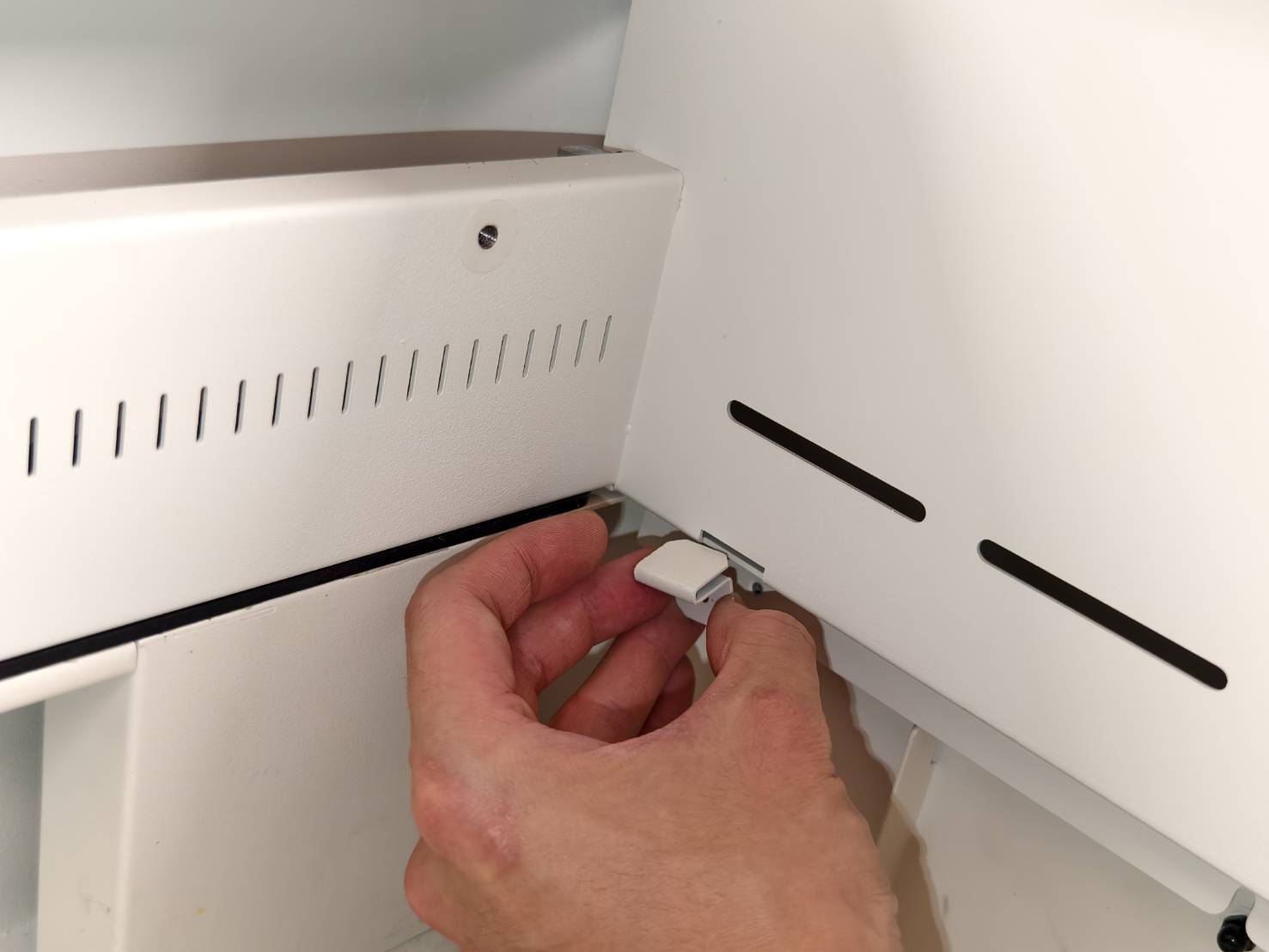

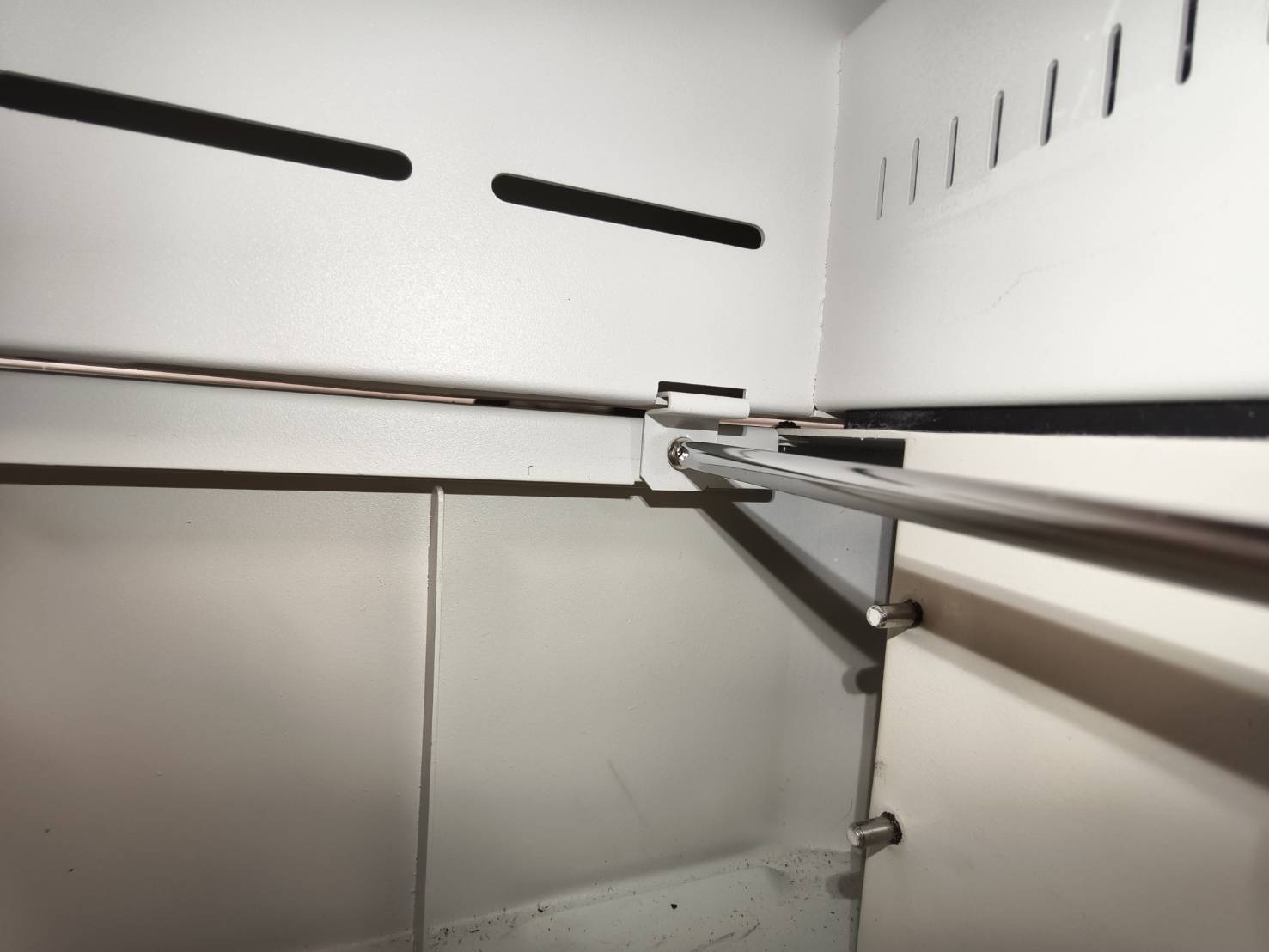

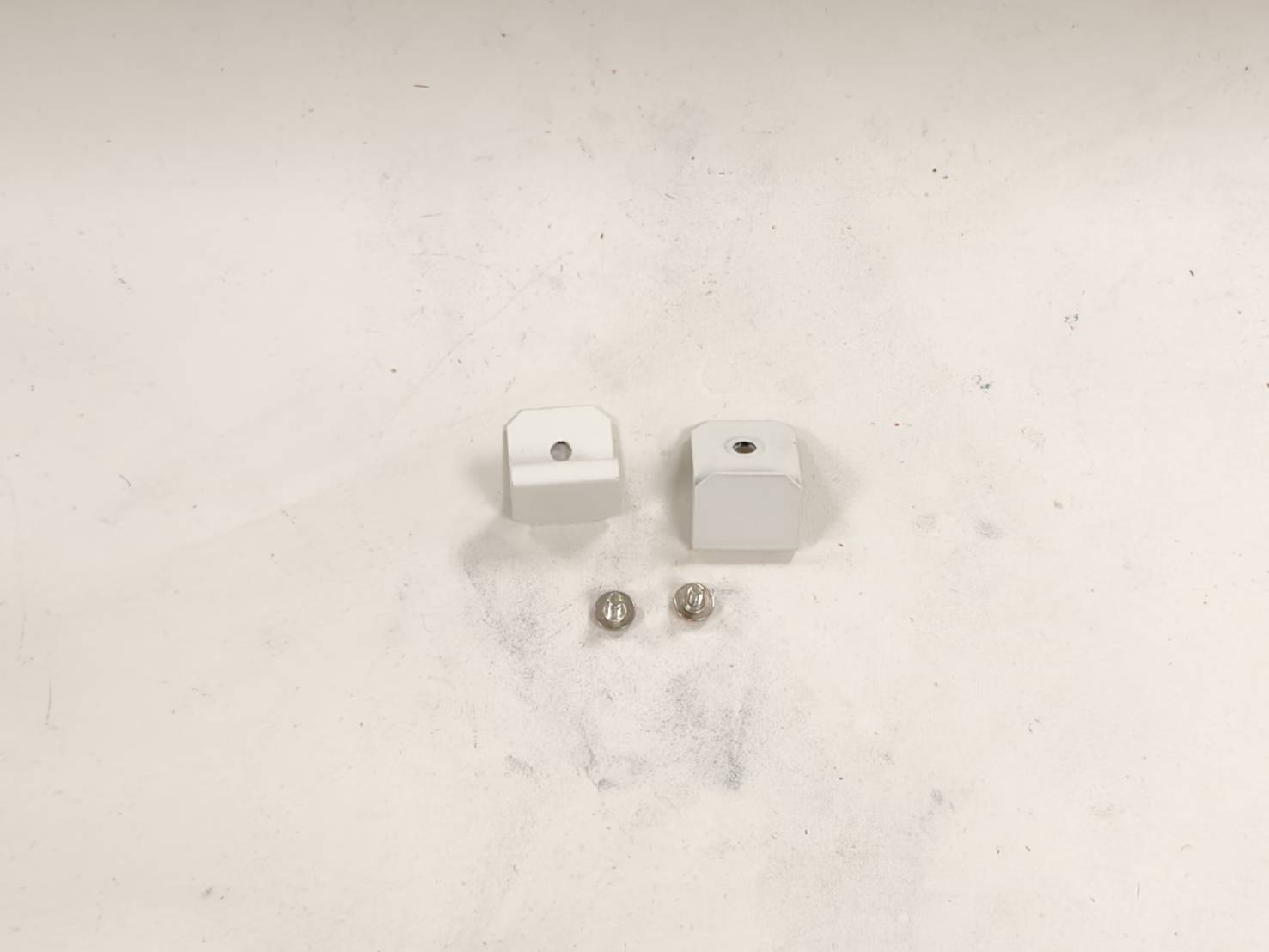

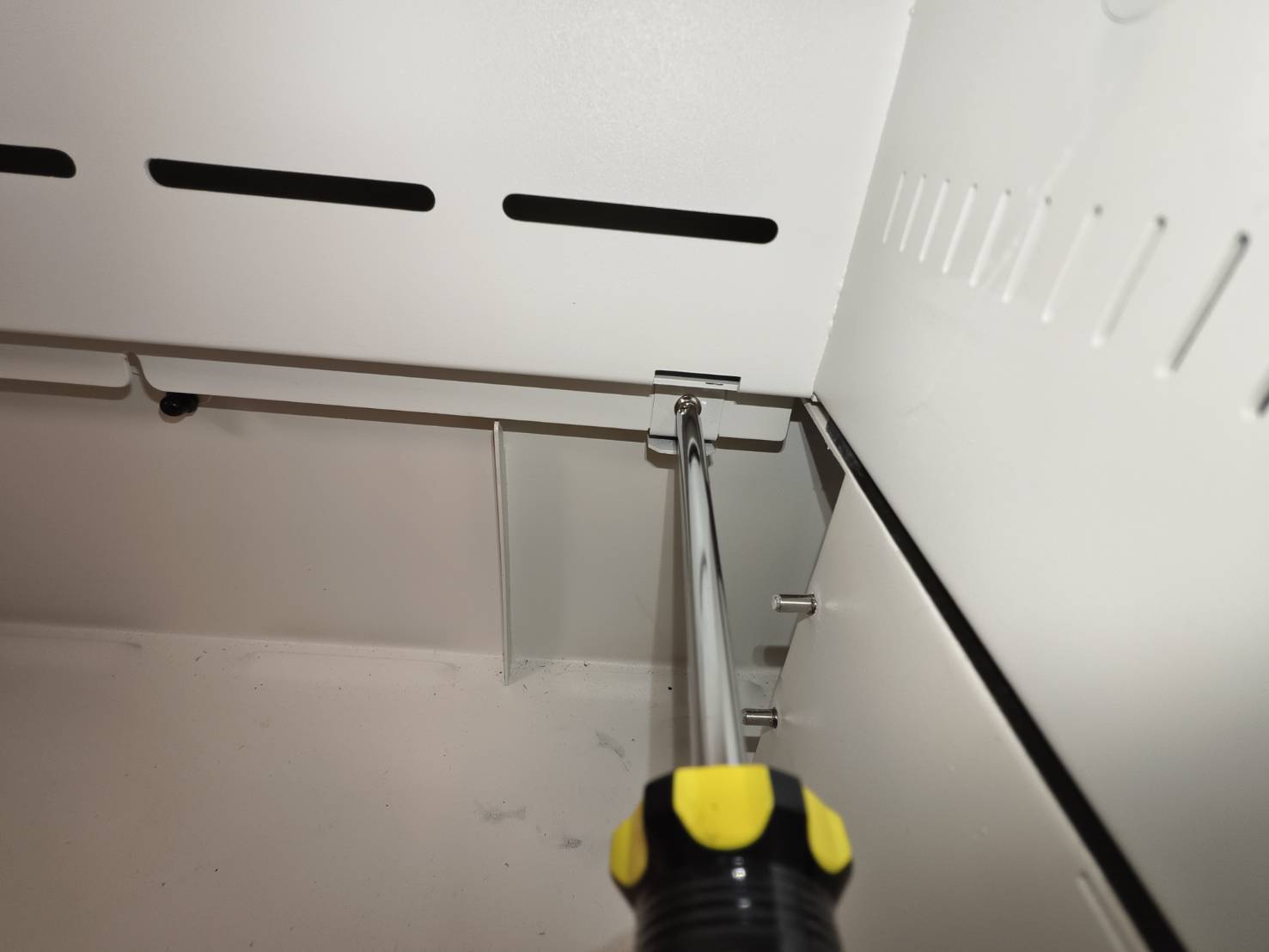

1. プラスドライバーでクリップを取り外します。

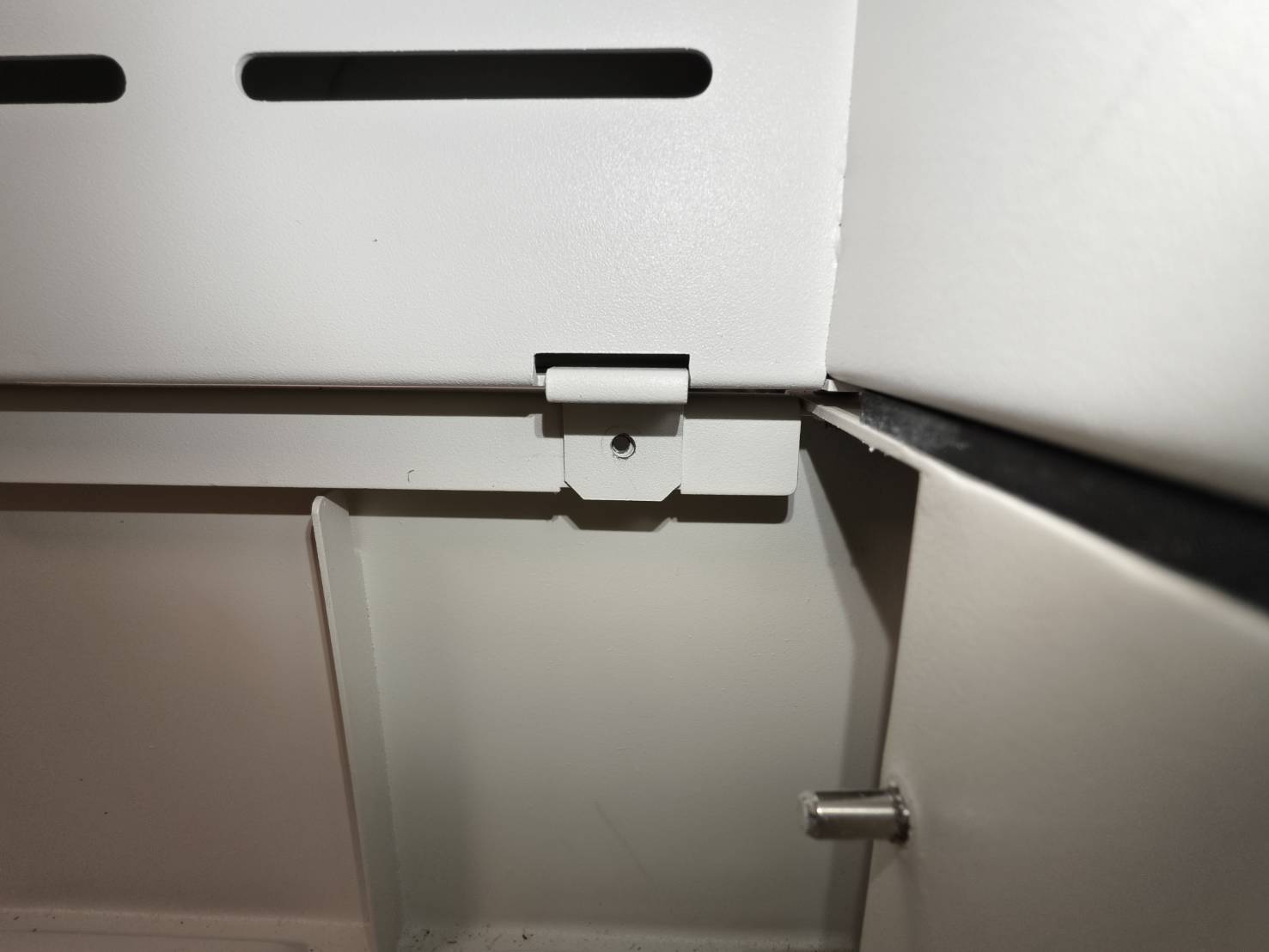

2. マシンとベースの間の所定の開口部にクリップを挿入します。

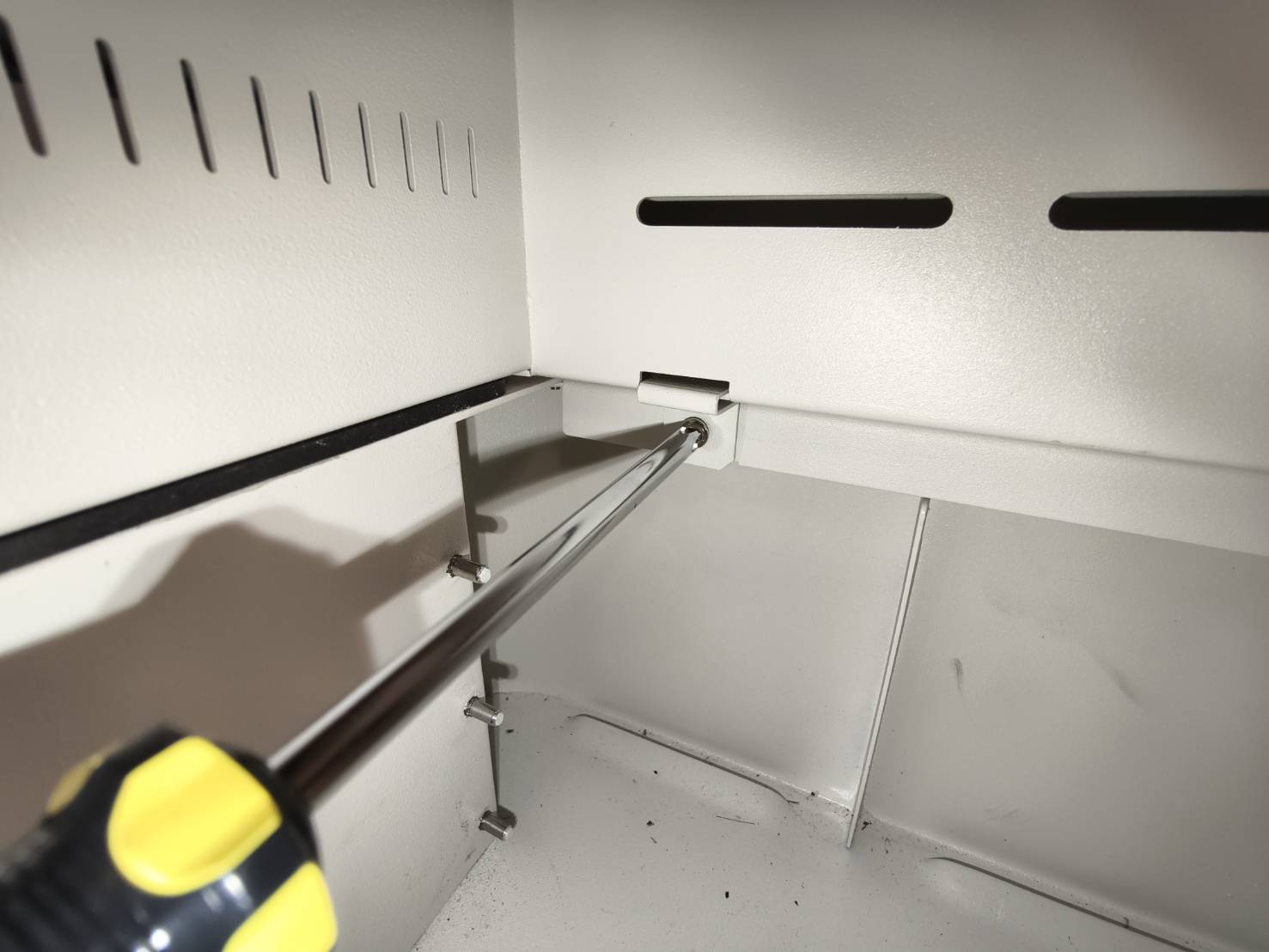

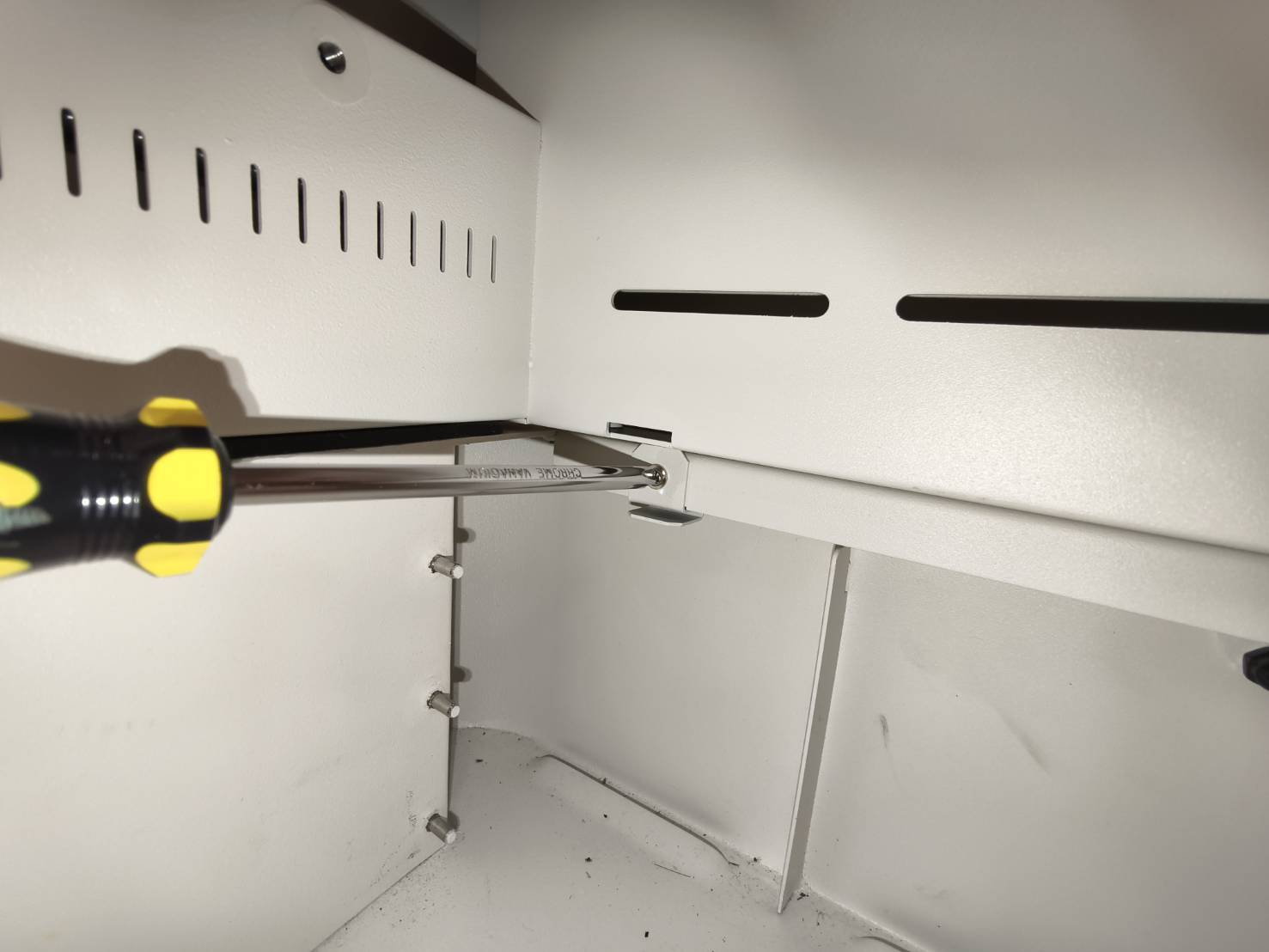

3. クリップをネジで固定します。

4. 完了
