説明
この記事では、FLUX Chuck Rotaryを使用して彫刻作業を開始する方法をご案内します。
ただし、初めて彫刻を行う前に、 FLUX Chuckマニュアル を必ずお読みいただくことを強くお勧めします。
ステップ1
次のステップに進む前に、Ador Extension Baseが正しく設置されていることをご確認ください。
(ガイドリンク: Ador Extension Base - 開梱と設置)
| パススルーバージョン (EU圏内では利用不可) | 非パススルーバージョン |
ステップ2
Adorの回転機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。
|
Beam Studioバージョン 2.4.2 以上 (ガイド) |

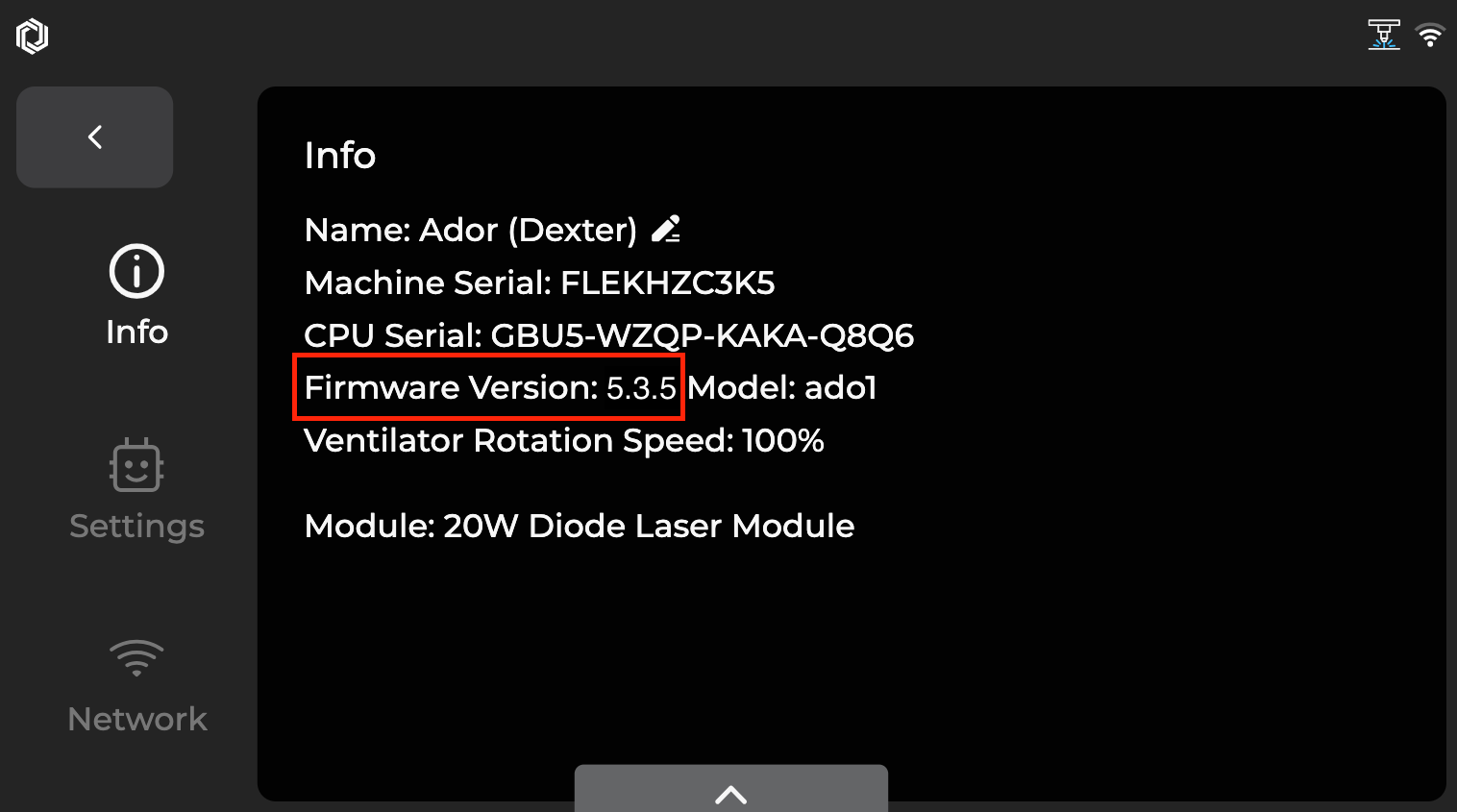

ファームウェアバージョン 5.3.5 以上。(ガイド) |
|
|
|
ステップ3
付属のケーブルを取り出し、7ピン側を本体の右側に挿入してください。本体のケーブルソケットは、ベース上部と本体下部の間にあります。
- 付属のケーブルの7ピン側を見つけます。（中央のピンは空になっています。）
- 本体の右側にあるケーブルソケットを探します。鏡の使用を強くお勧めします。
- ケーブルを挿入し、正しい向きであることを確認してください。
- ケーブルの残りの部分は一時的にスペースに収納してください。
ステップ4
材料の直径に応じて、ハニカムの取り付けが必要かどうかが決まります。
-
材料の直径が50mm未満、または円周が157mm未満の場合、ハニカムを下層（117mm/4.6インチ）に取り付ける必要があります。
ハニカムの取り付けについては、 こちらの記事を参照してください. - 材料が上記のサイズより大きい場合、ハニカムは不要です。
| 層 | 写真 |
対象物のサイズ |
| 37mm / 1.4インチ | 使用不可 | |
| 77mm / 3.0インチ |
使用不可 |
|
|
117mm / 4.6インチ |
周囲長: or 直径: |
|
| 155mm / 6.1インチ （ハニカムなし） |
周囲長: 157mm - 392mm or 直径: 50mm - 125mm |
ステップ5
モジュールを取り付けます。
以下の表のリンクを参照して、各モジュールの取り付け手順をご確認ください。
ステップ6
使用する材料に応じて、ロータリーにジョーを取り付けます。
ジョーの取り付け方法については、マニュアルをご参照ください。
FLUX Chuck Rotary マニュアル
（※初回使用時は、練習やテスト用に不要な材料を使用することをお勧めします。）
ステップ 7

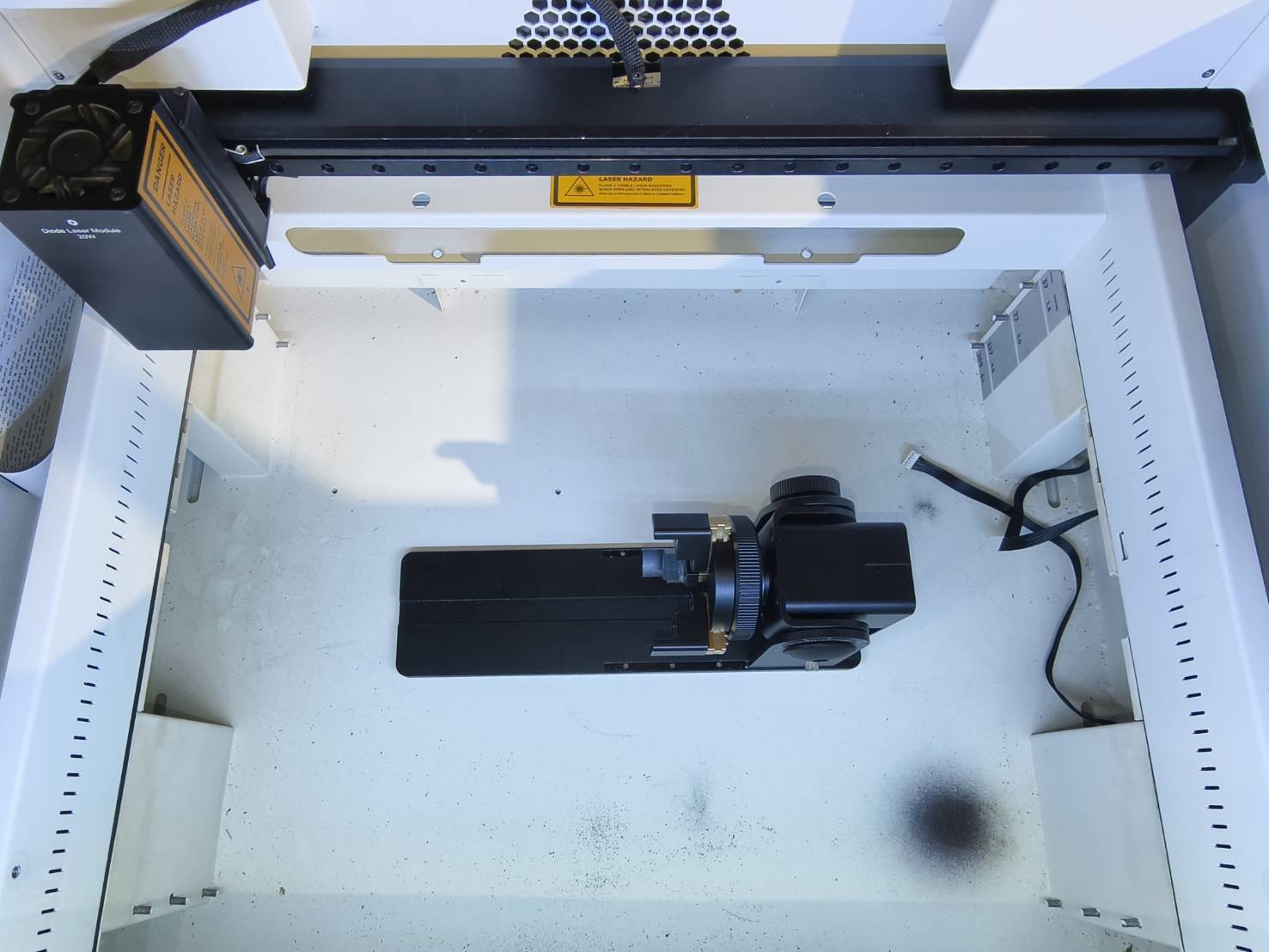

ジョーを取り付けたロータリーを機械にセットします。
ステップ 8

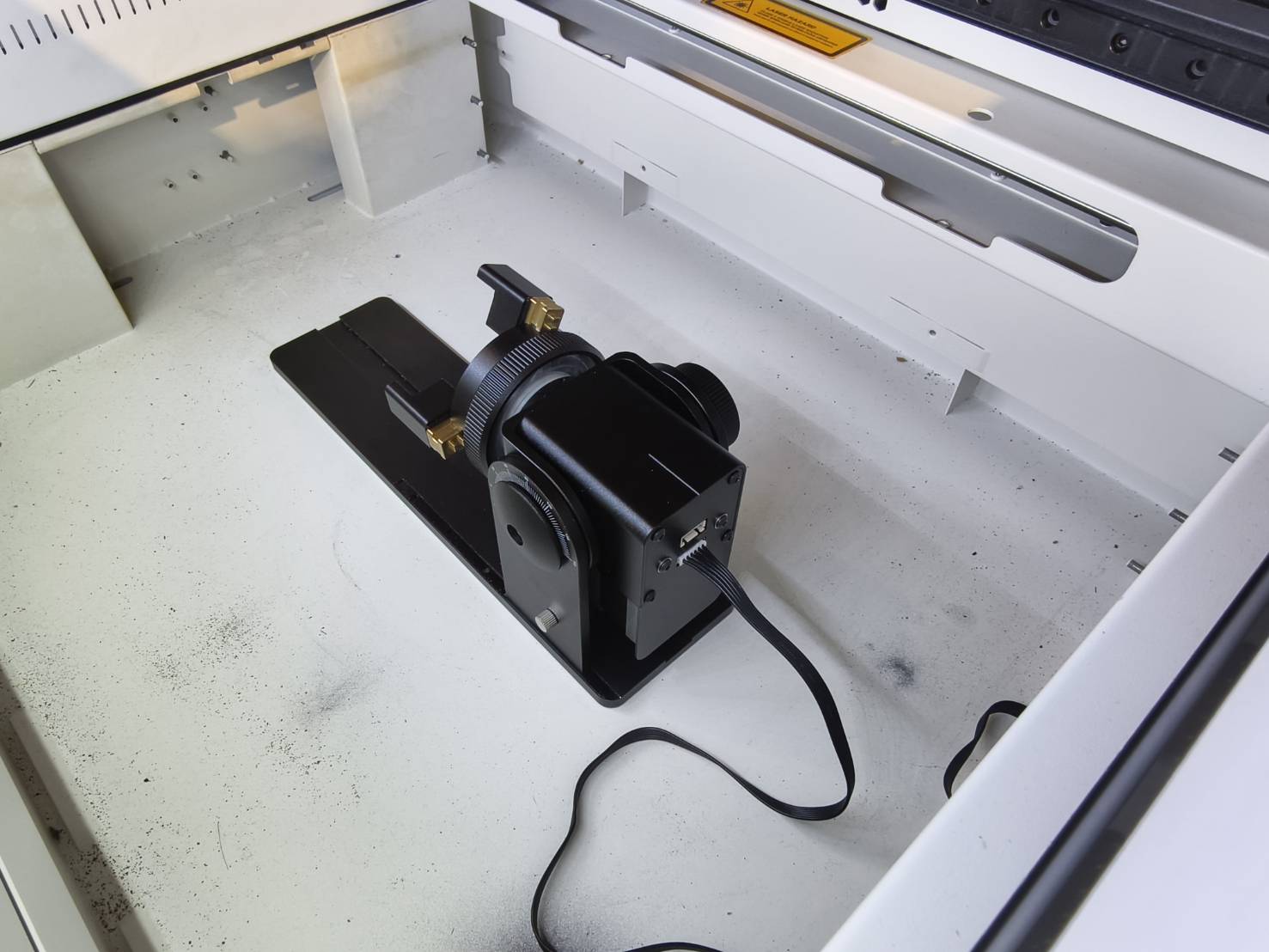

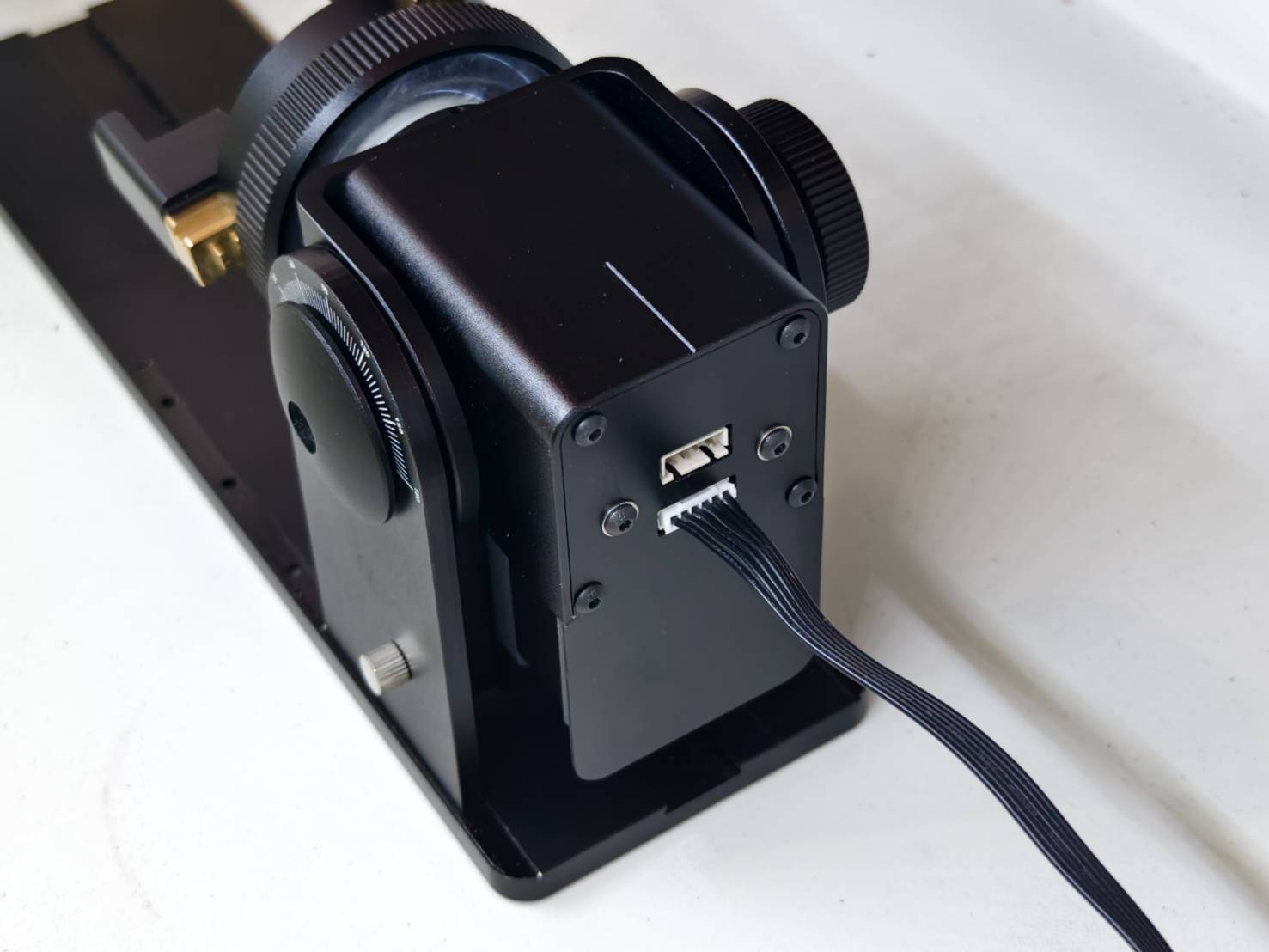

ケーブルをロータリーに接続します。（Adorの場合、6ピンケーブルを使用します。）
ステップ 9

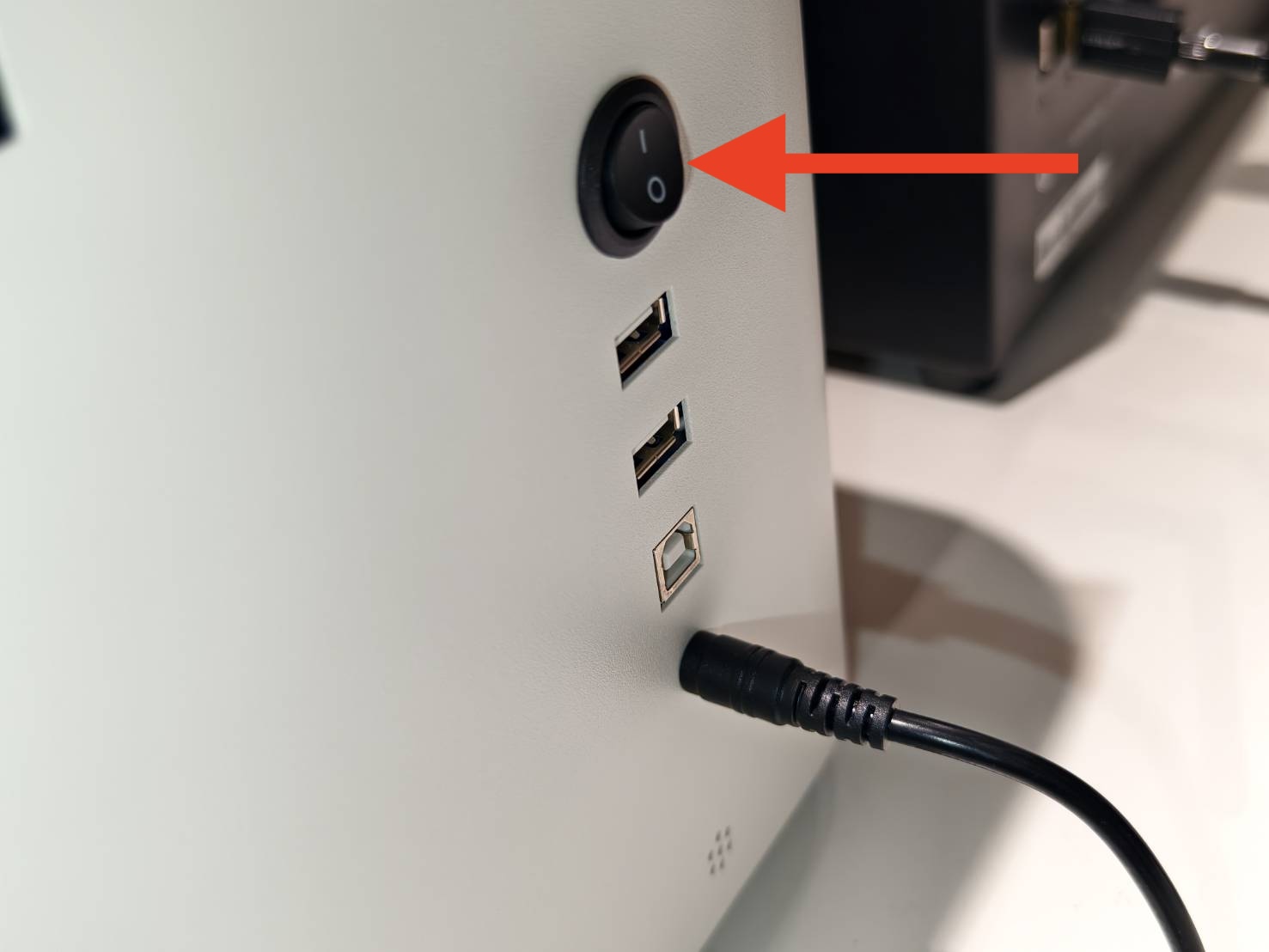

機械の電源を入れます。
ステップ 10
材料の直径または円周を測定し、後で使用するためにメモしておきます。
（※初回使用時は、練習やテスト用に不要な材料を使用することをお勧めします。）
ステップ 11
ロータリーで材料を固定し、水平に調整します。
（詳細については、 ロータリーチャックガイド を参照し、様々な形状の固定方法をご確認ください。）
ステップ 12

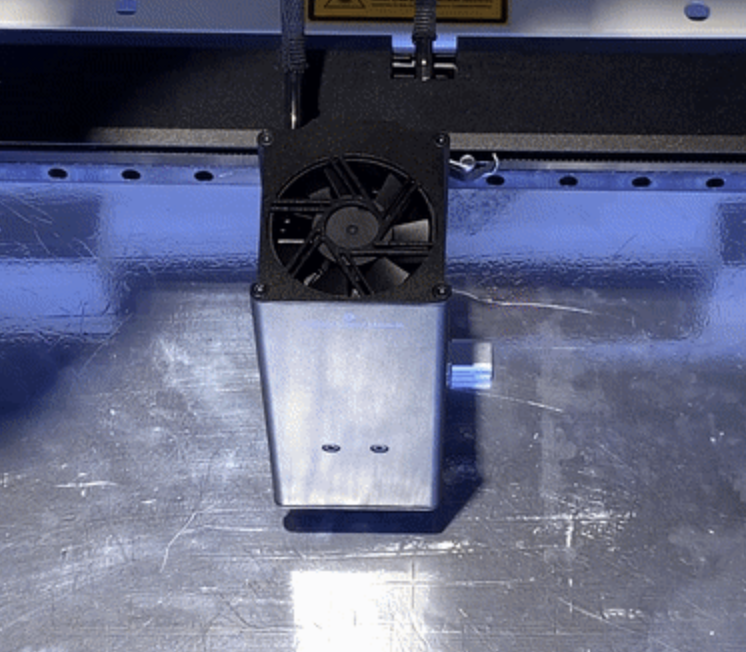

オートフォーカスを実行します。
|
手順：
動画： |
ステップ 13

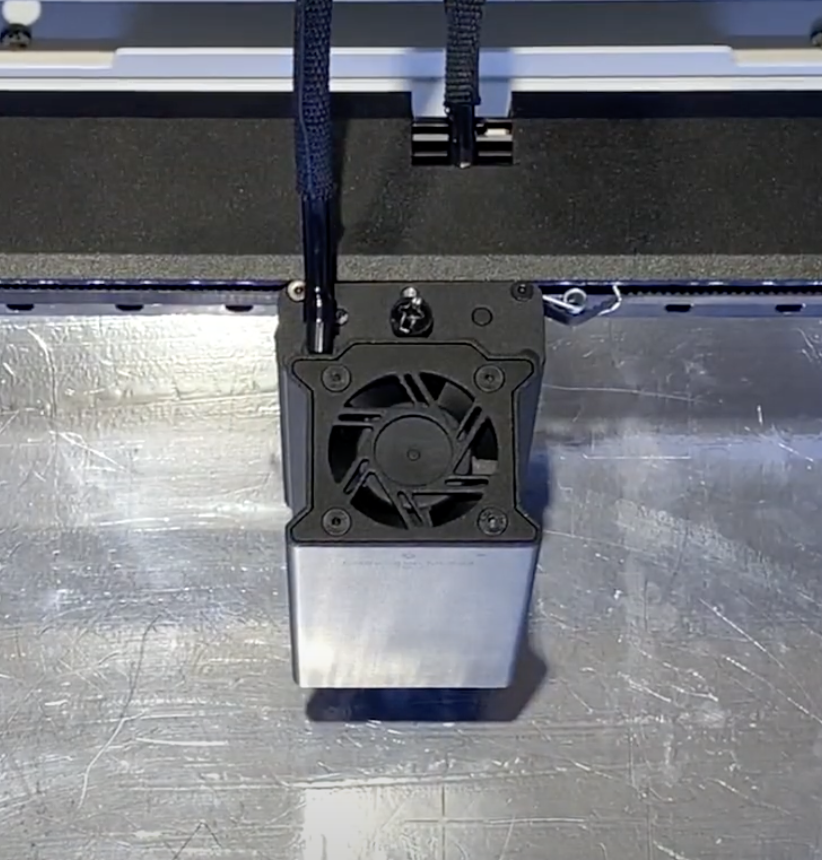

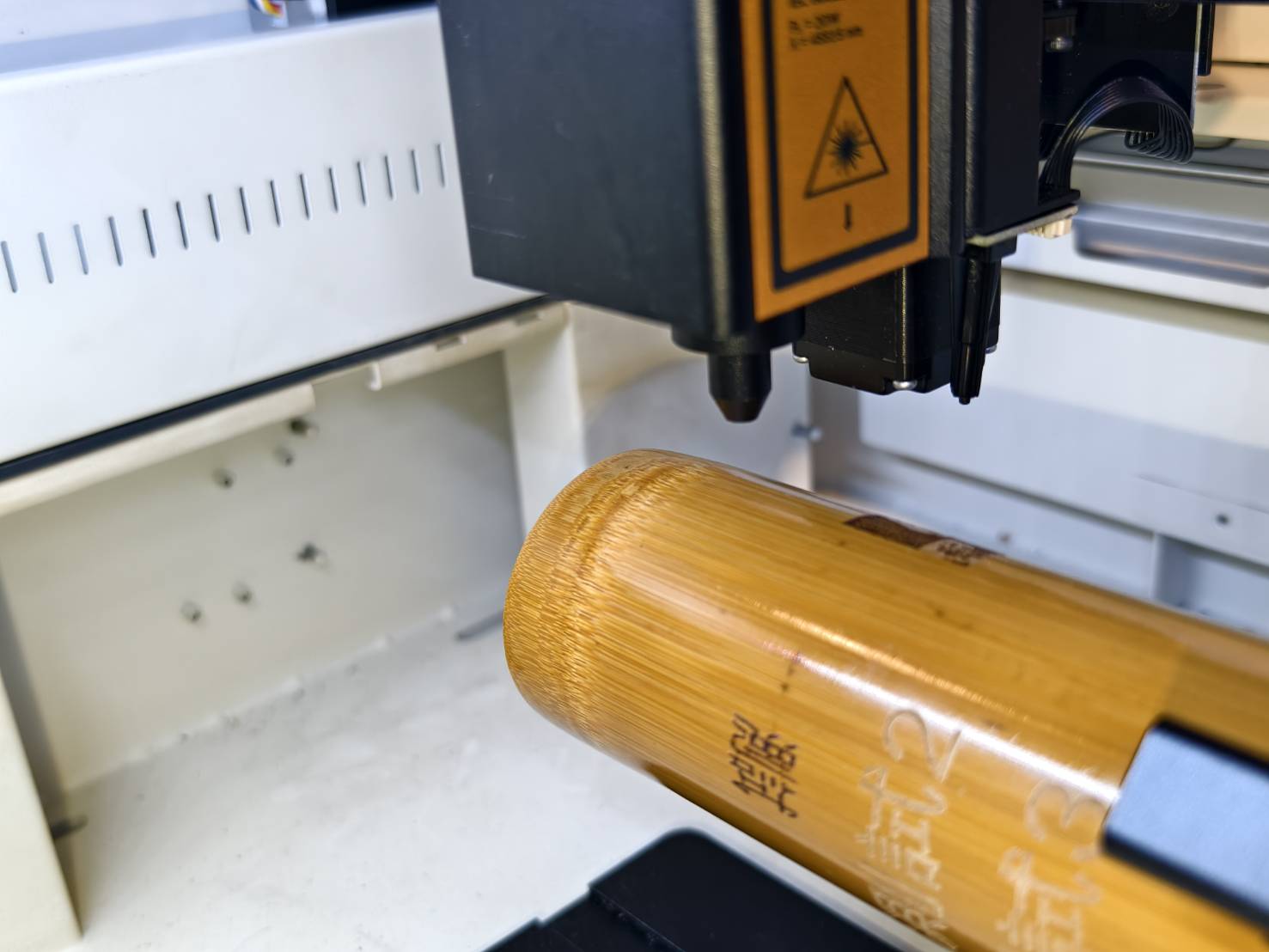

ノズル先端を彫刻したい領域の中心に移動させてください。
ステップ 14
Beam Studioを起動してください。
ステップ 15
「ドキュメント設定」に移動し、以下の変更を行ってください。
|
|
デフォルト位置 （上面が平らな状態） |
反転位置 |
ステップ16
「ロータリー設定」に移動し、必要な変更を行います。
|
|
デフォルト位置 （上面が平らな状態） |
反転位置 |
ステップ17
彫刻オブジェクトを作成するか、既存のデザインをインポートします。
デザインによっては、通常、材料の向きに合わせて90度回転させます。
ステップ18
デザインの設定後、デザインの中心を青線に合わせます。
ステップ19

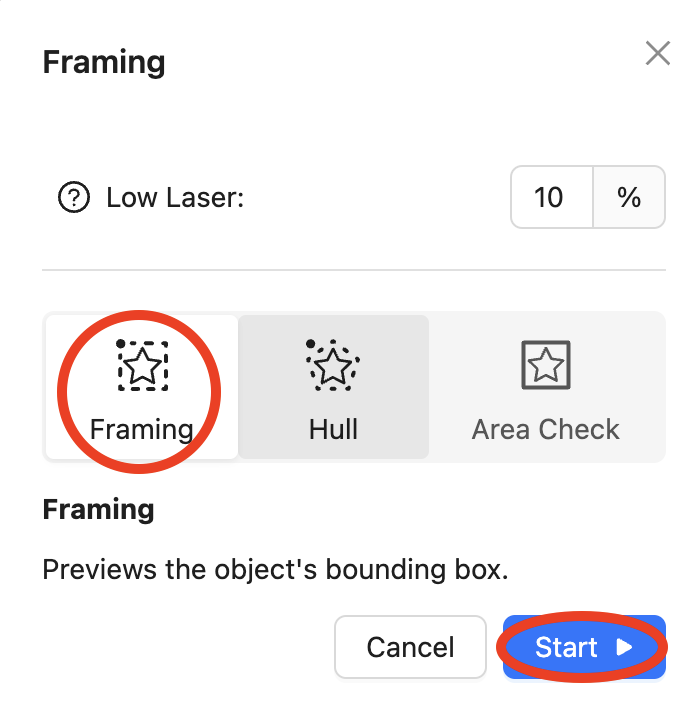

「ランニングフレーム」機能を使用して、彫刻のパスを確認します。
|
ステップ 20

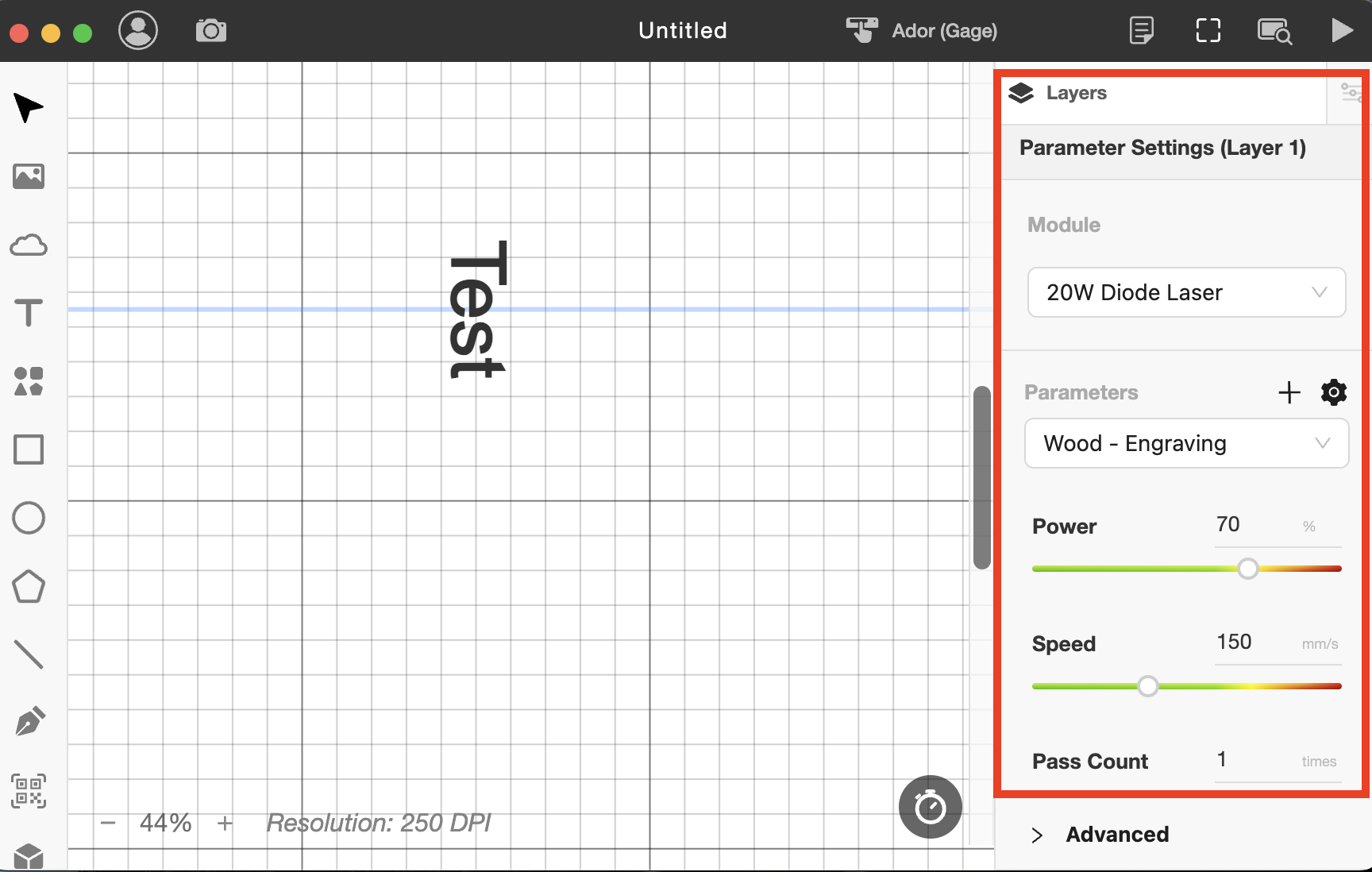

彫刻位置を確認したら、素材に応じて適切な速度と出力のパラメータを設定します。
ステップ 21

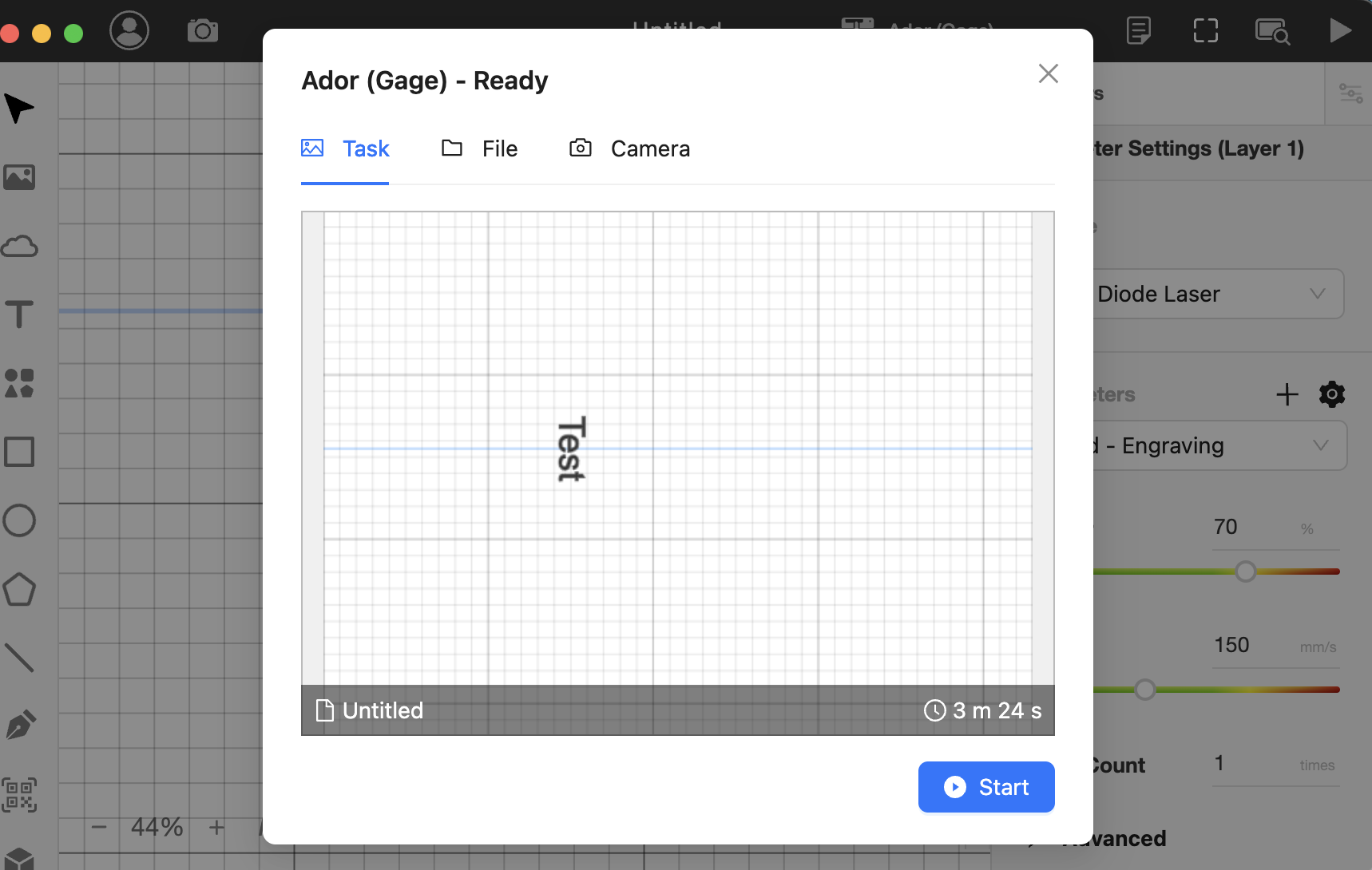

ドアを閉めて加工を開始します。
ステップ 22

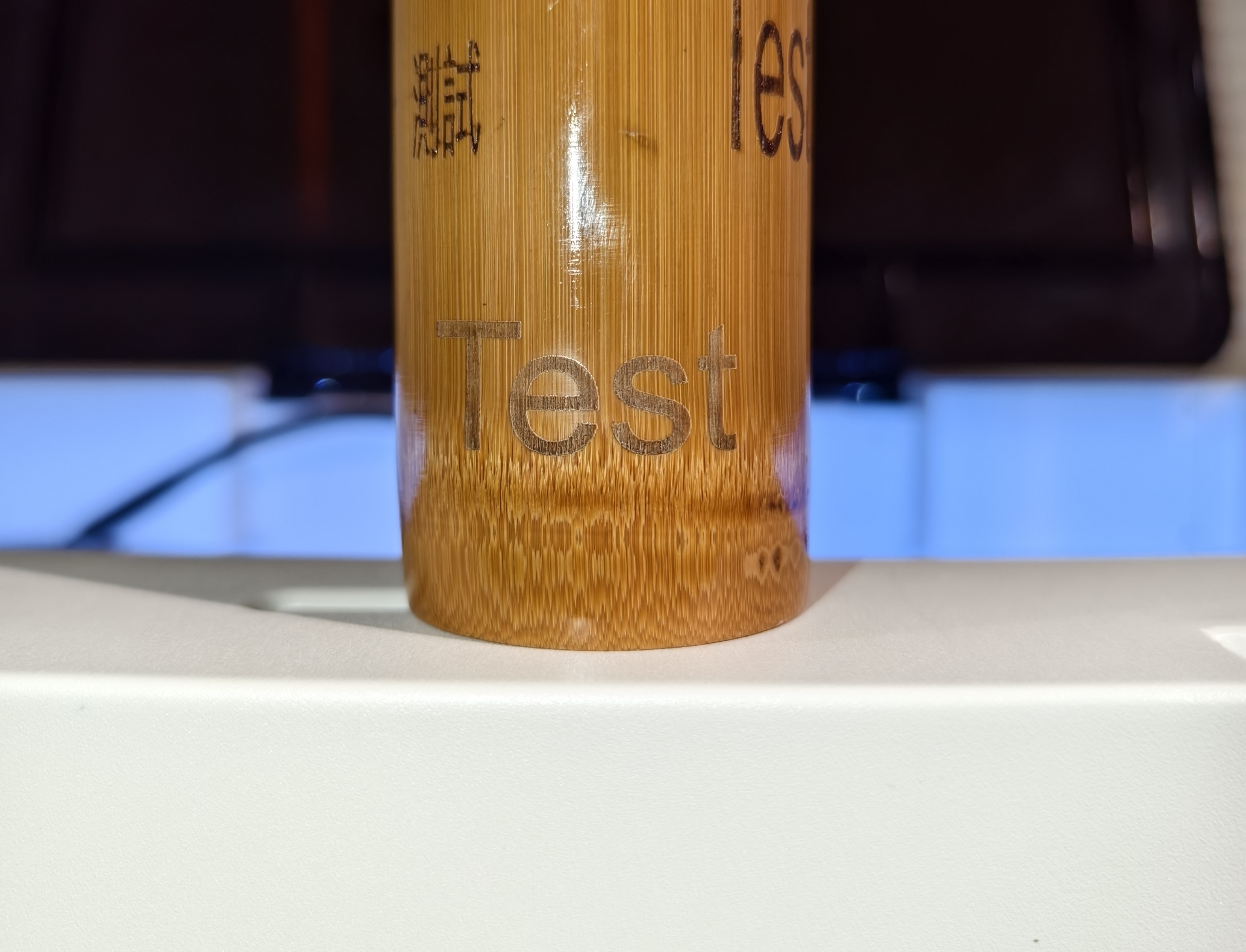

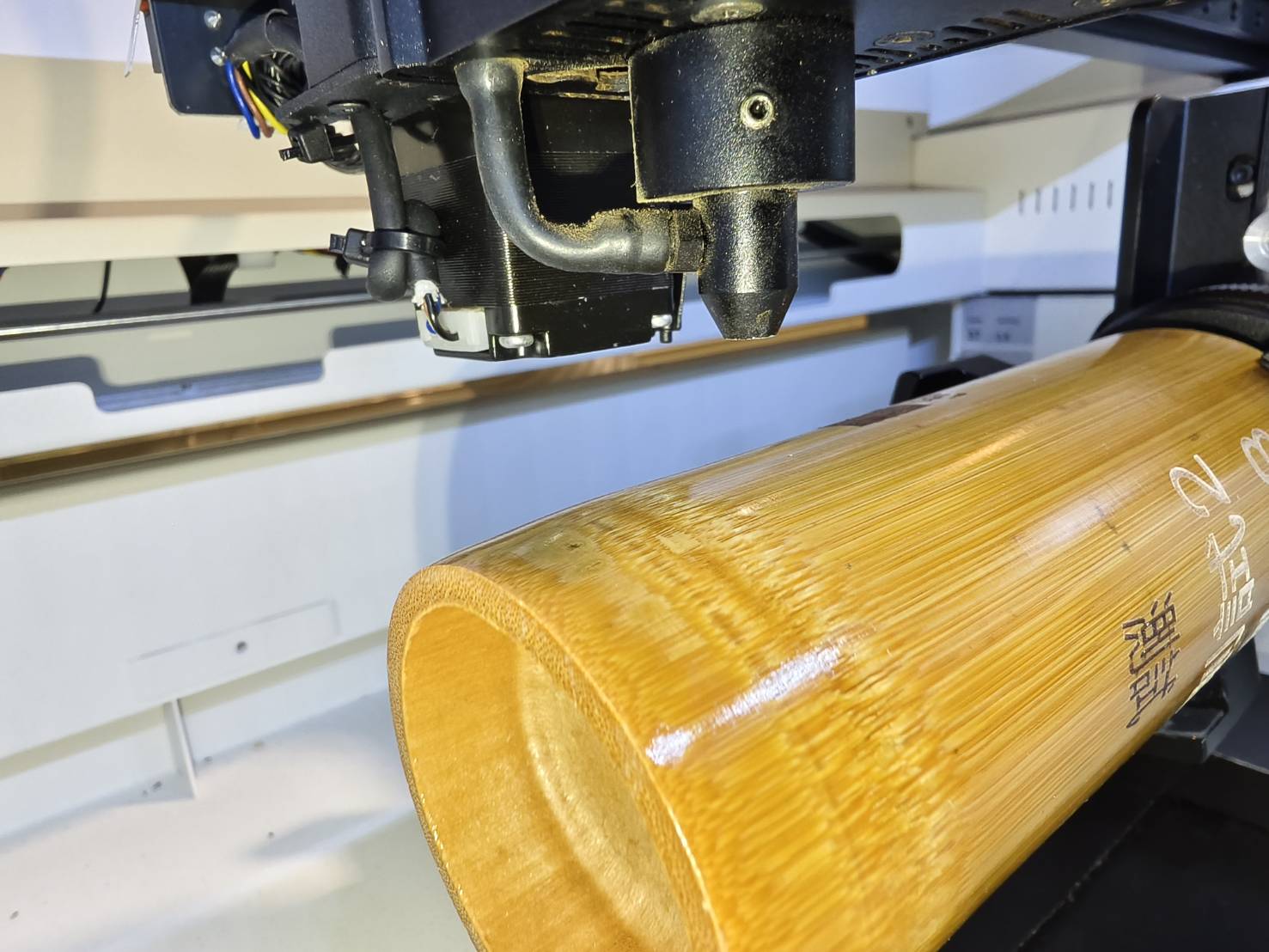

結果を確認します。
