⚠︎ 警告: ヨーロッパではパススルー機能はご利用いただけません。
|
説明
この記事では、ハードウェアのインストール後にパススルー機能を設定し、テスト彫刻タスクを開始する方法について説明します。
パススルーを使用した彫刻やカッティングについては、 Ador - パススルー彫刻ガイド.
必要なツール
| 1 | プラスドライバー |
| 2 | 六角ソケットドライバー（7mm） |
| 3 | 紙テープ（オプション） |
ステップ1
マシンとベースが組み立てられている場合は、取り外します。
ステップ2
背面にあるこの2本のネジをプラスドライバーで外します。
ステップ3
フレーム下部のネジを外します。
|
手順4
背面のパススルーフレームを取り外すことができます。
（パススルーにはネジは必要ありませんが、保管しておくことをお勧めします。）
手順5
背面パススルーフレームを指定の位置に配置します。
手順6
2本のネジを外します。
手順7
前面フレームの下にあるネジを外します。
|
手順8
前面パススルーフレームを取り外すことができます。
手順9
前面フレームの2つのクリップを取り外します。
（これらの2つのクリップはパススルーには必要ありませんが、将来のニーズに備えて保管しておくことをお勧めします。 非パススルーの取り付け方法.)
手順10
前面パススルーフレームを指定の位置に配置します。
手順11
本体と延長ベースを組み立てます。
ステップ12
材料の厚さに応じて、ハニカムを37mm/1.4インチ層または77mm/3.0インチ層に配置します。ハニカムの取り付け方法については、以下の記事を参照してください。 ハニカムの取り付け方法については、以下の記事を参照してください。.
| レイヤー | 写真 |
高さ範囲 |
| 37mm / 1.4 インチ | 0 - 3 mm | |
| 77mm / 3.0 インチ |
3 - 15 mm |
|
| 117mm / 4.6 インチ | パススルー印刷には対応していません | |
| 155 mm / 6.1 インチ |
パススルー印刷には対応していません |
ステップ13
材料を機械に挿入します。初めて使用する場合は、練習用に不要な材料や使用済みの材料を使用することを強くお勧めします。
Adorのパススルー印刷機能で使用できる材料の最大厚さは15mmです。
材料を挿入する際は、以下の悪い例のように電源コードや排気ホースに材料が引っかからないようご注意ください。
材料の配置には2つのシナリオがあります。以下の手順をご確認ください。
0 - 3 mmの材料
|
||
|
||
3～15mmの素材
|
||
|
||
ステップ14
ハニカムまたは下の素材の上で、素材の端のすぐ横に紙テープを貼ります。
テープは各彫刻の位置合わせに使用され、その使用方法については後ほど本記事で説明します。
0 - 3 mmの材料
|
||
|
||
3～15mmの素材
|
||
|
||
|
||
重要な注意事項 |
|
|
|
|
|
|
|
ステップ14.1
プライミングステッカーを側面素材に貼り付け、プレスプレー用に準備します。
ステップ15
機械の電源を入れ、素材に対してオートフォーカスを実行します。
ステップ16
Adorのロータリー機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。
|
Beam Studio バージョン2.3.7以上。(ガイド) |
ファームウェアバージョン5.3.2以上。(ガイド) |
|
|
ステップ17
Beam Studioでパススルー機能を有効にします。
素材の長さを設定します。
ステップ18

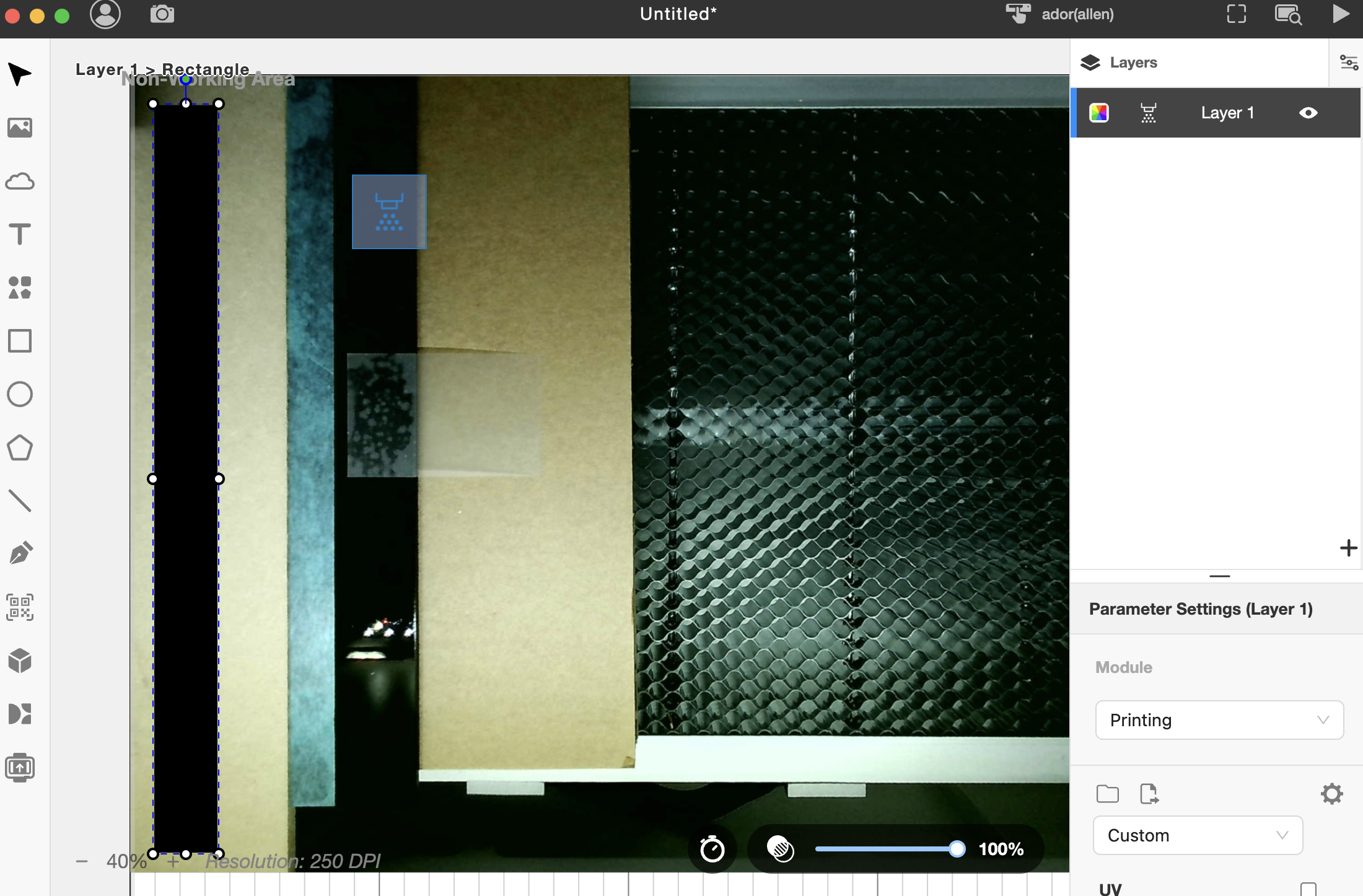

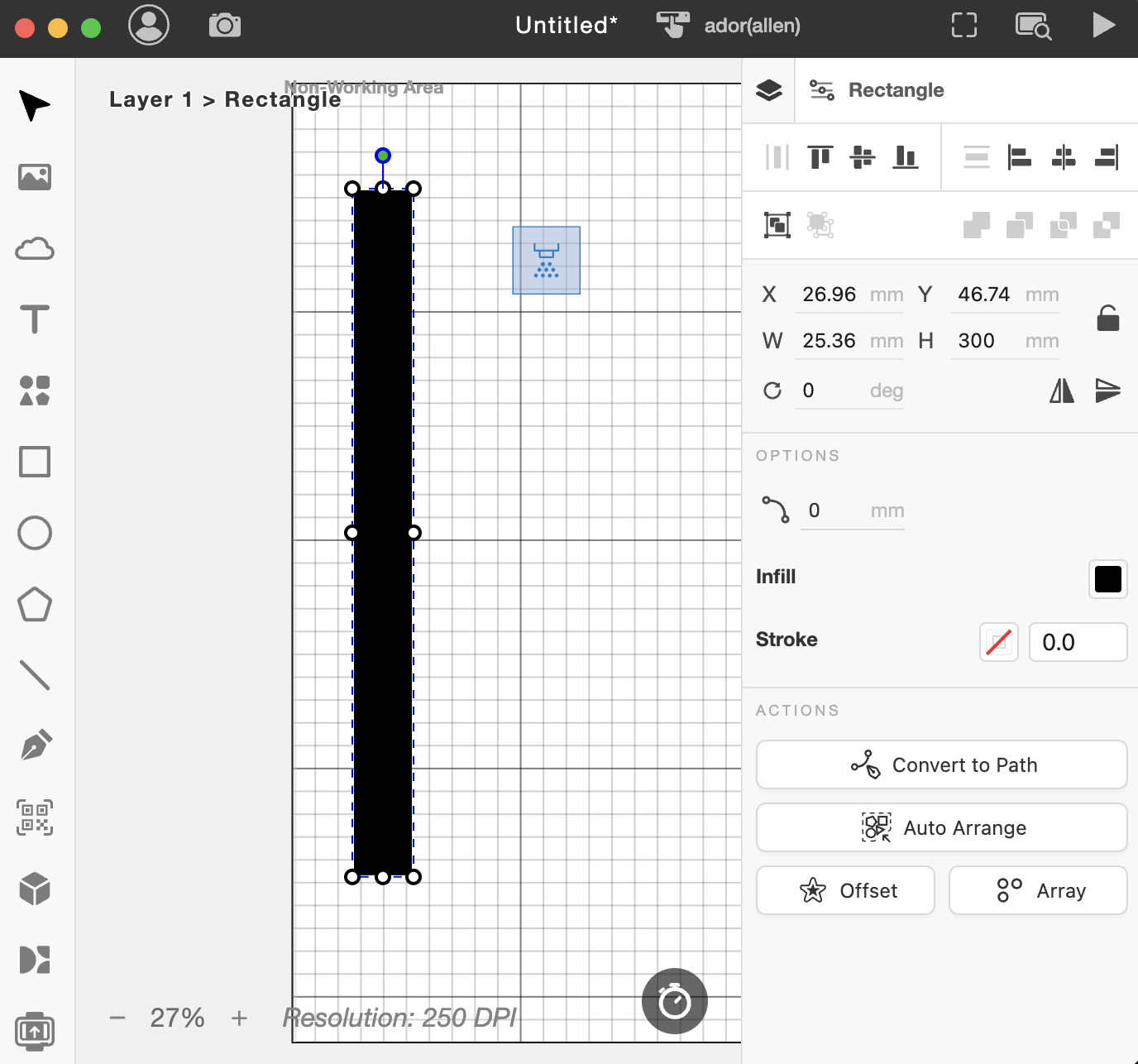

長方形を描画し、黒で塗りつぶすか、独自のデザインをインポートします。
ステップ19

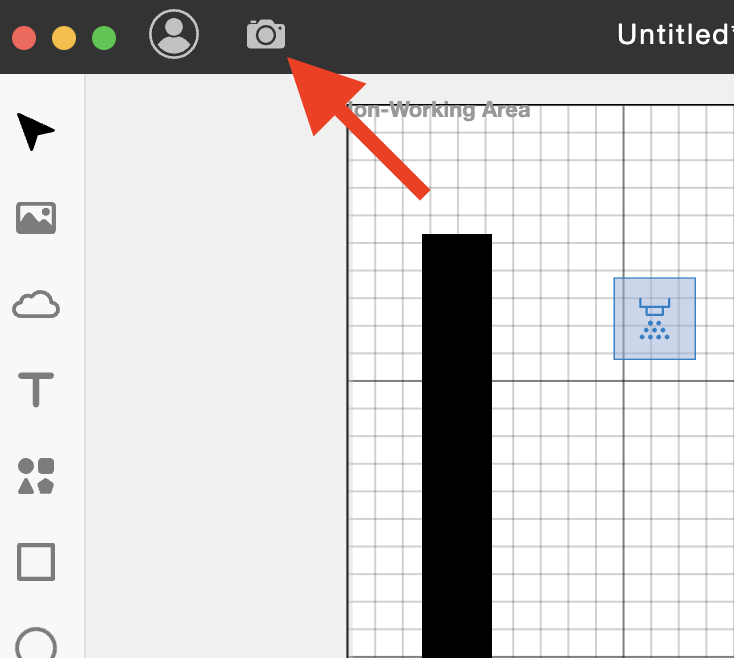

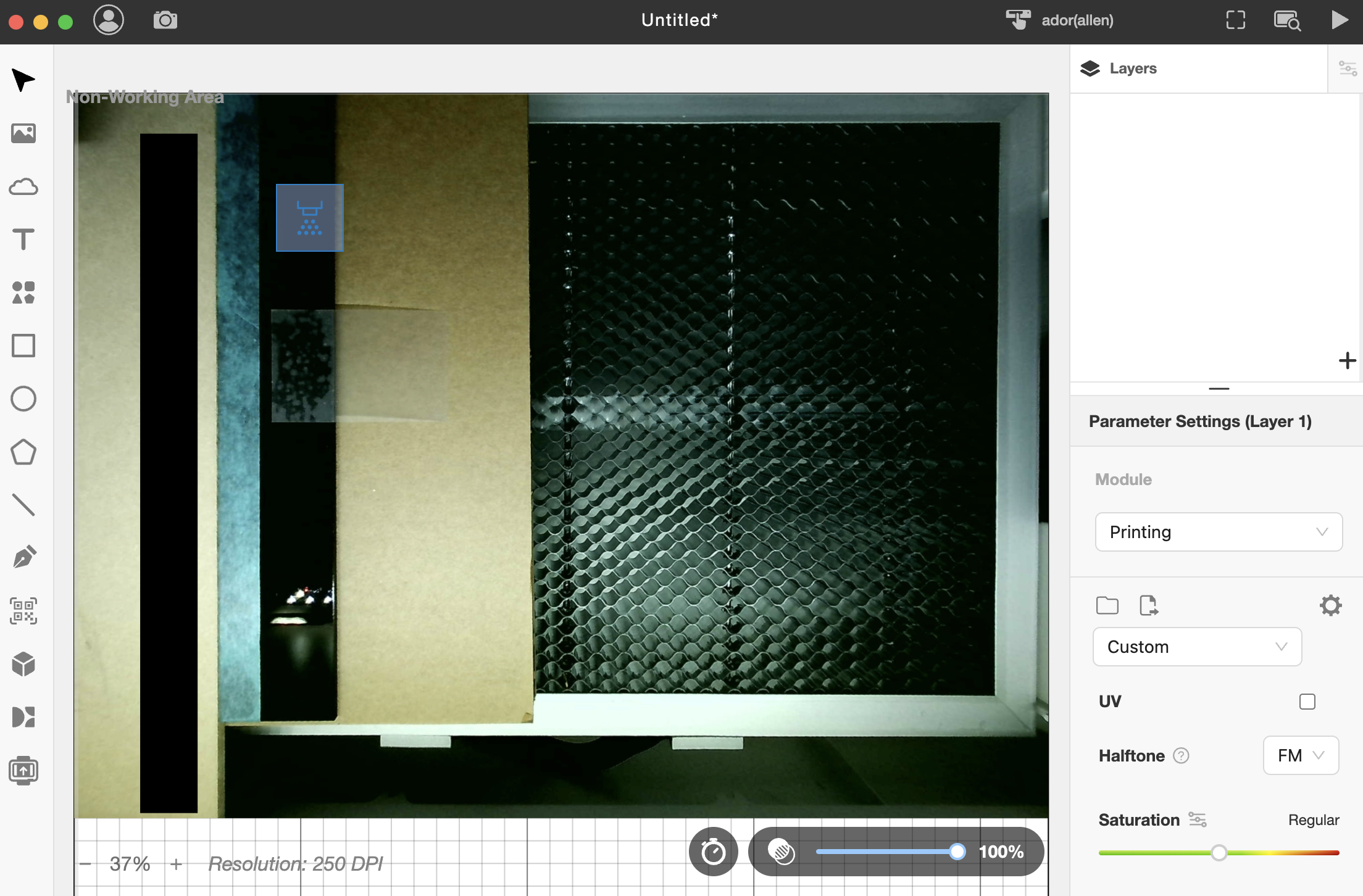

カメラプレビューを実行します。
デザインを希望の位置に配置します。
ステップ20

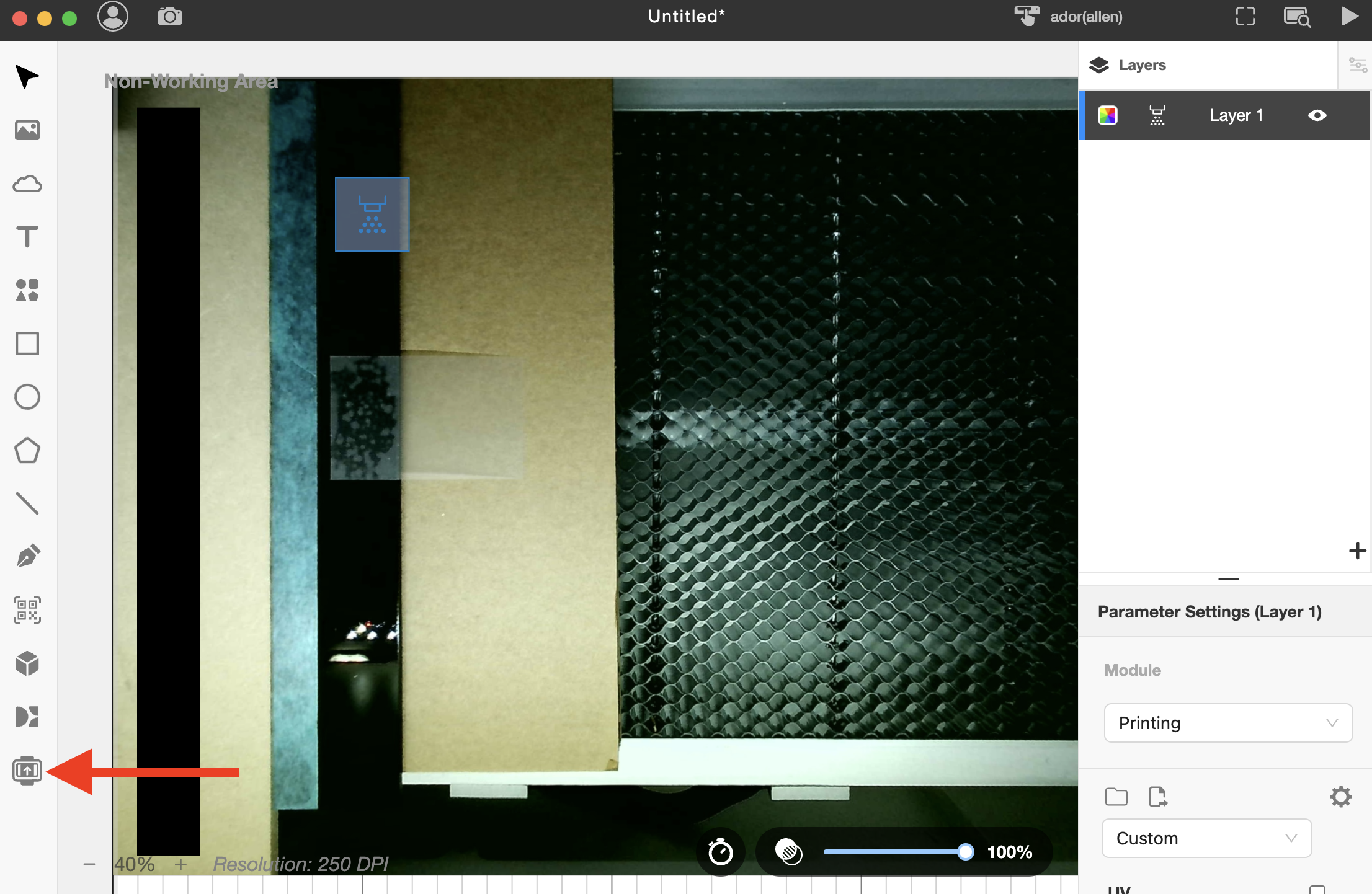

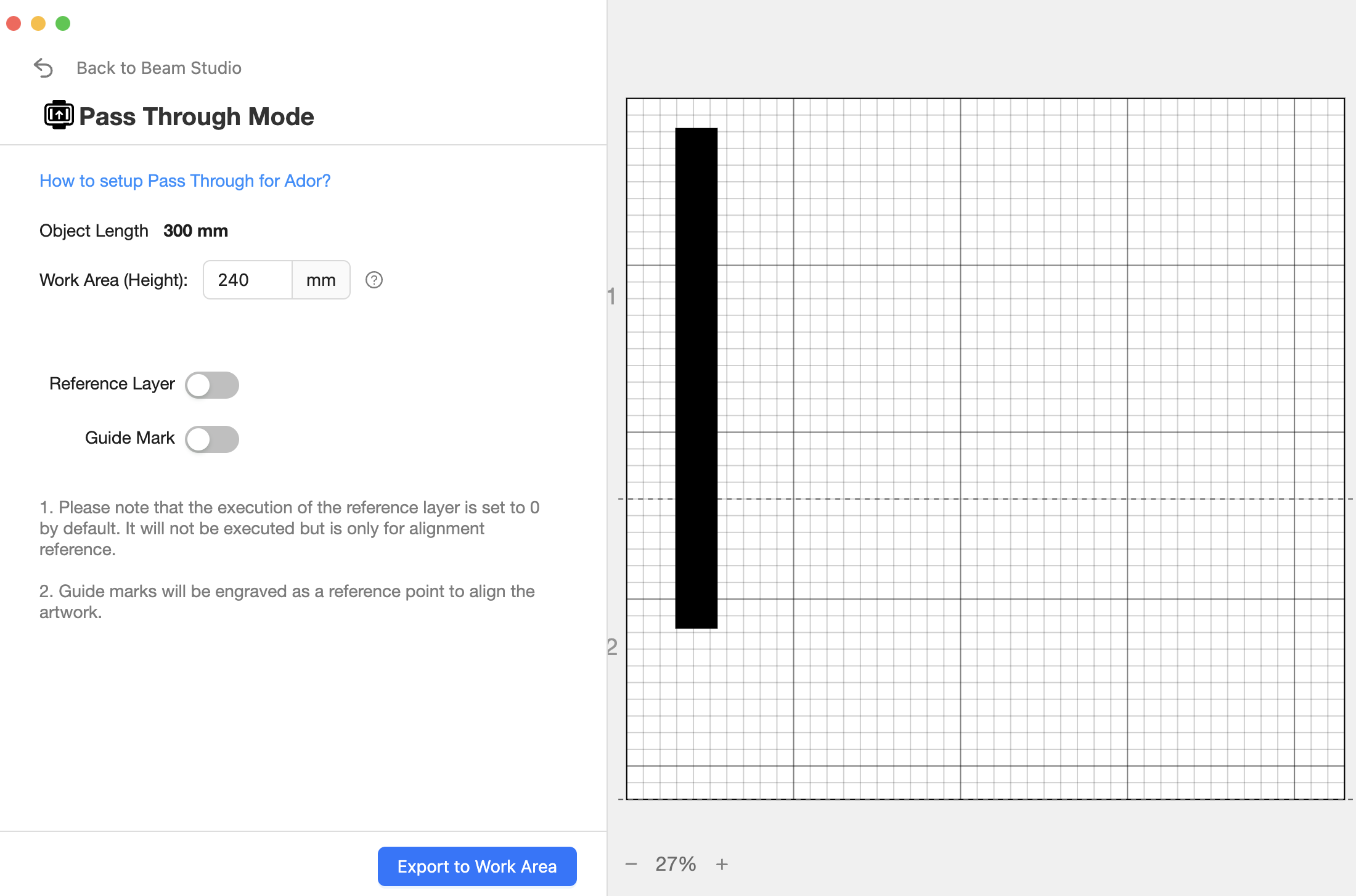

パススルー設定を開きます。
各設定の説明
| 1. オブジェクトの長さ | |
| 2. 作業領域（高さ） | |
| 3. 参照レイヤー | |
1. オブジェクトの長さオブジェクトの長さは、ソフトウェアによって測定されたデザインまたはインポートされたファイルの長さです。 |
2. 作業領域（高さ）作業領域（高さ）は、各彫刻セクションの長さです。
|
3. 参照レイヤー参照レイヤーは、作業領域にエクスポートした後のセクション数に基づいて、自動的に異なるレイヤーを作成するツールです。
例オブジェクトの長さが300mmの場合、作業領域を120mmに設定すると、3回の彫刻が必要になります。つまり、3つのセクションがあり、3つのレイヤーが生成されます。各レイヤーがオブジェクトの異なるセクションを彫刻することがわかります。
|
4. ガイドマークガイドマークは、彫刻の各セクション間の仕上げ線を合わせるために使用するツールです。
ガイドマークの追加設定
1. 直径 直径の設定は円の大きさで、デフォルト値は40mmです。
2. X座標 X座標の設定は、材料のサイズに応じて2つの円の位置を決定します。デフォルト値は390mmです。
|
ステップ21

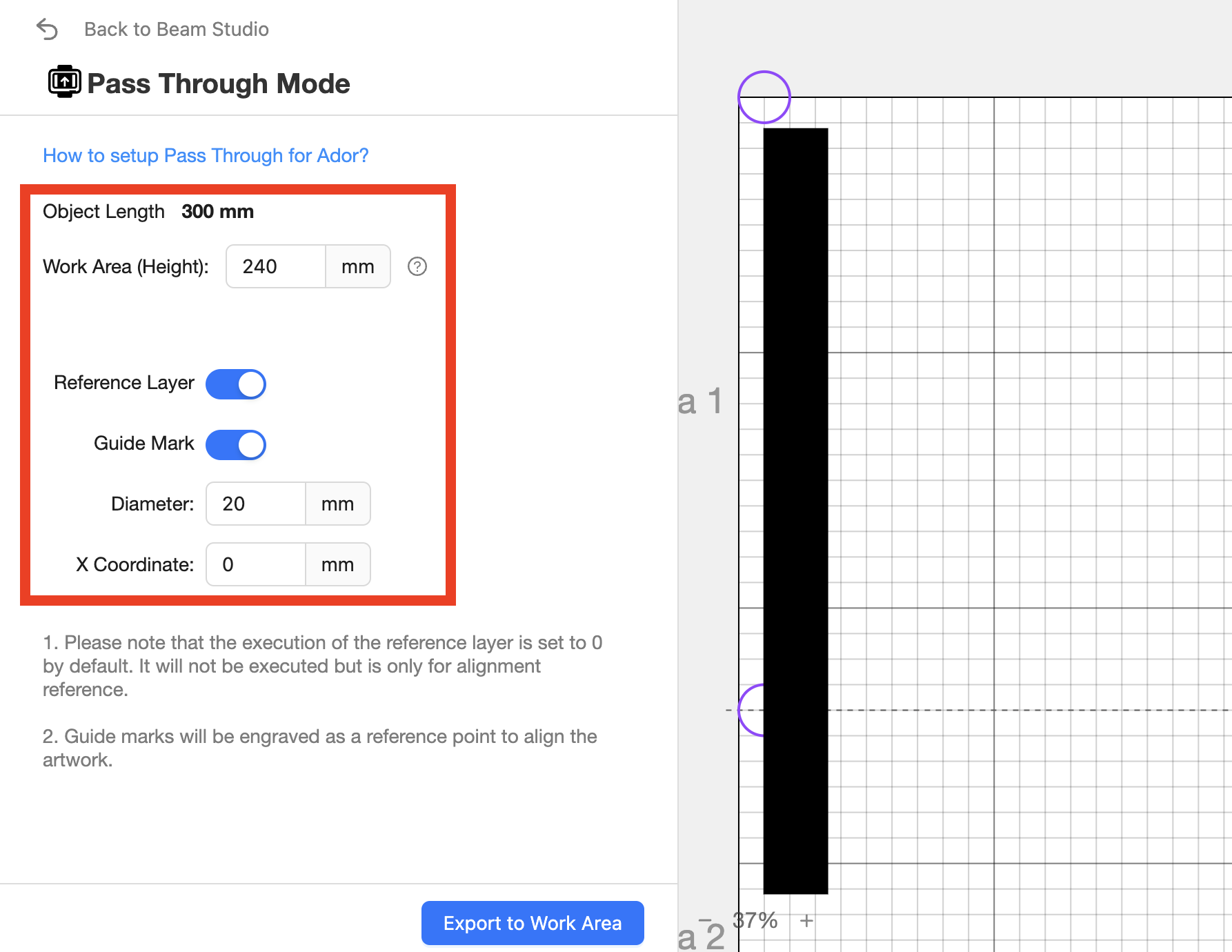

必要に応じて、デザインやファイルに基づいてパススルー設定を変更してください。
サンプルに従っている場合は、長方形を彫刻するために以下の設定を使用できます。
ステップ22

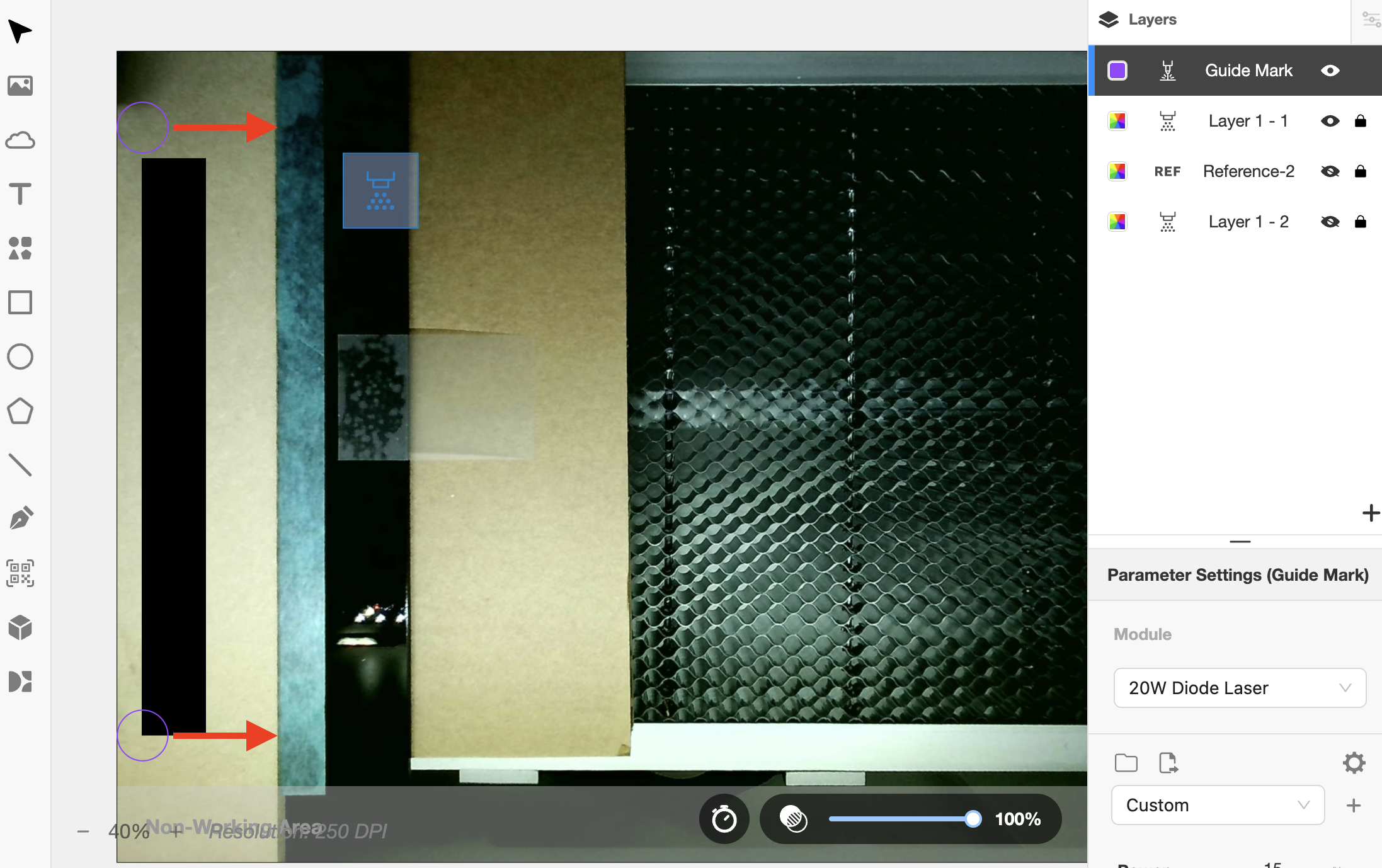

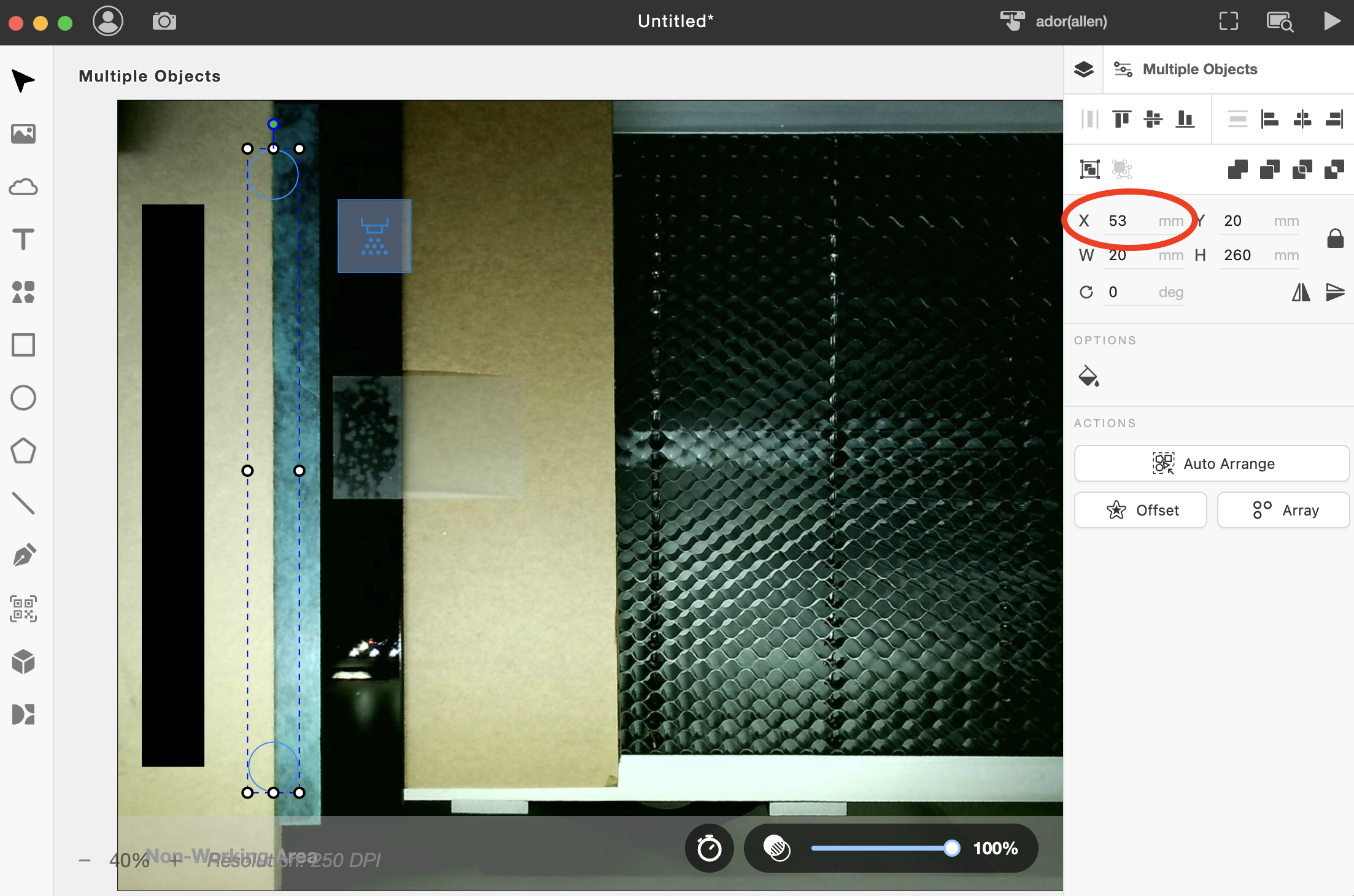

エクスポート後、自動作成されたレイヤーと2つの円が表示されます。
円の半分が材料内にあり、もう半分がテープ上にあるように円を移動させてください。
（円を移動させるには、X軸の値を変更することをおすすめします。）

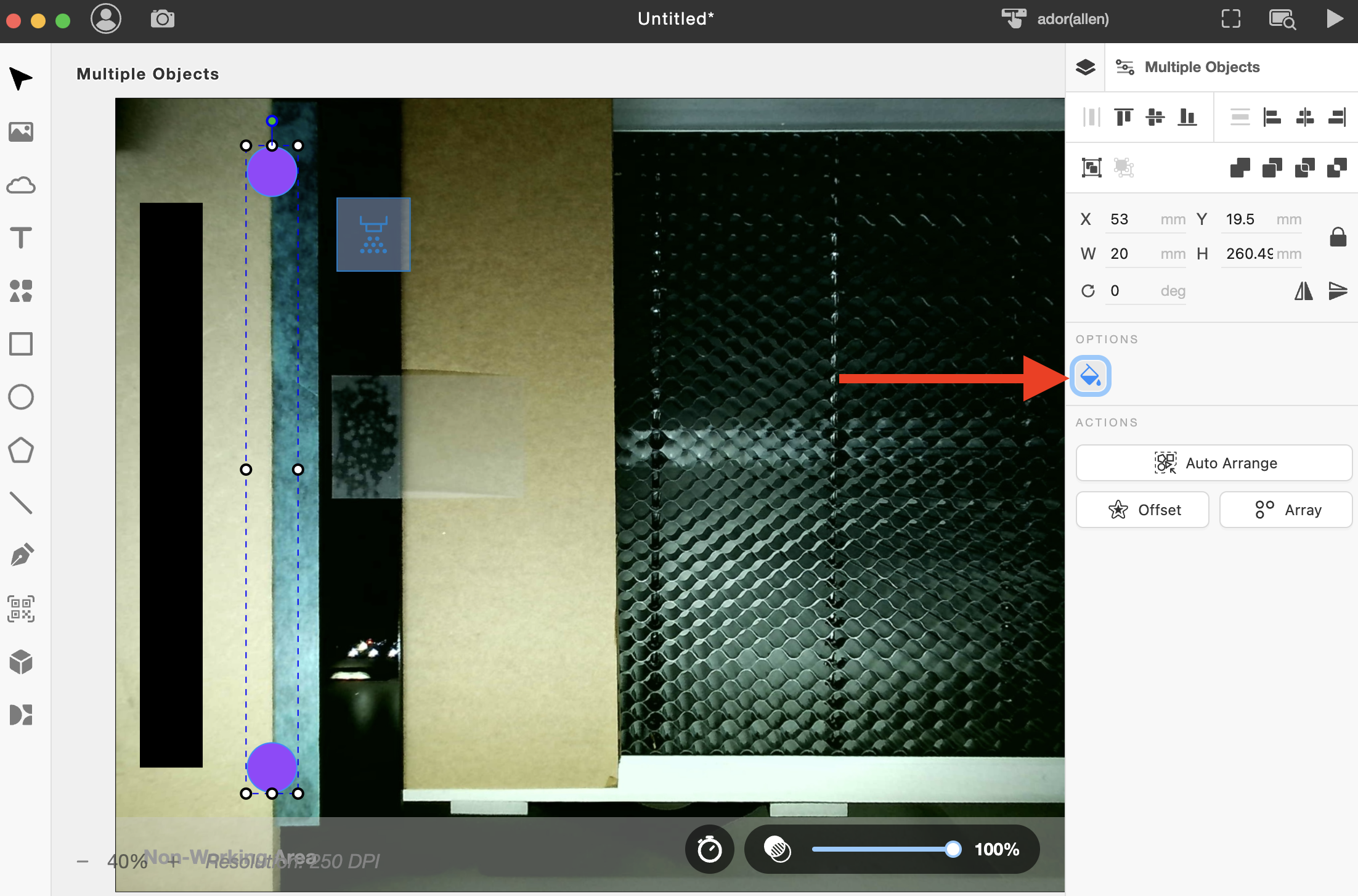

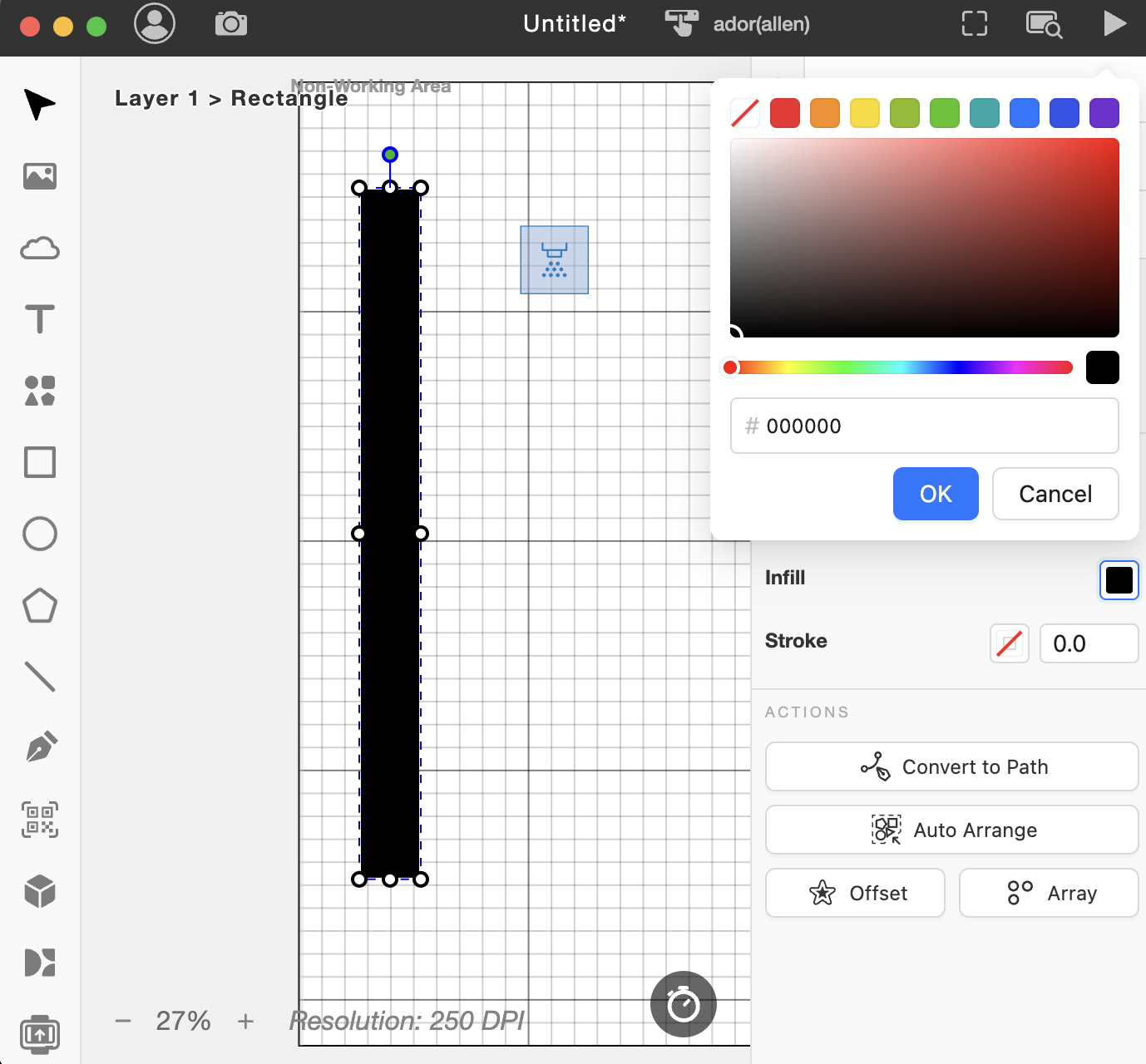

円を塗りつぶしてください。
（円が塗りつぶされていない場合、線が細すぎるため、印刷後に見えなくなる可能性があります。）
ステップ23

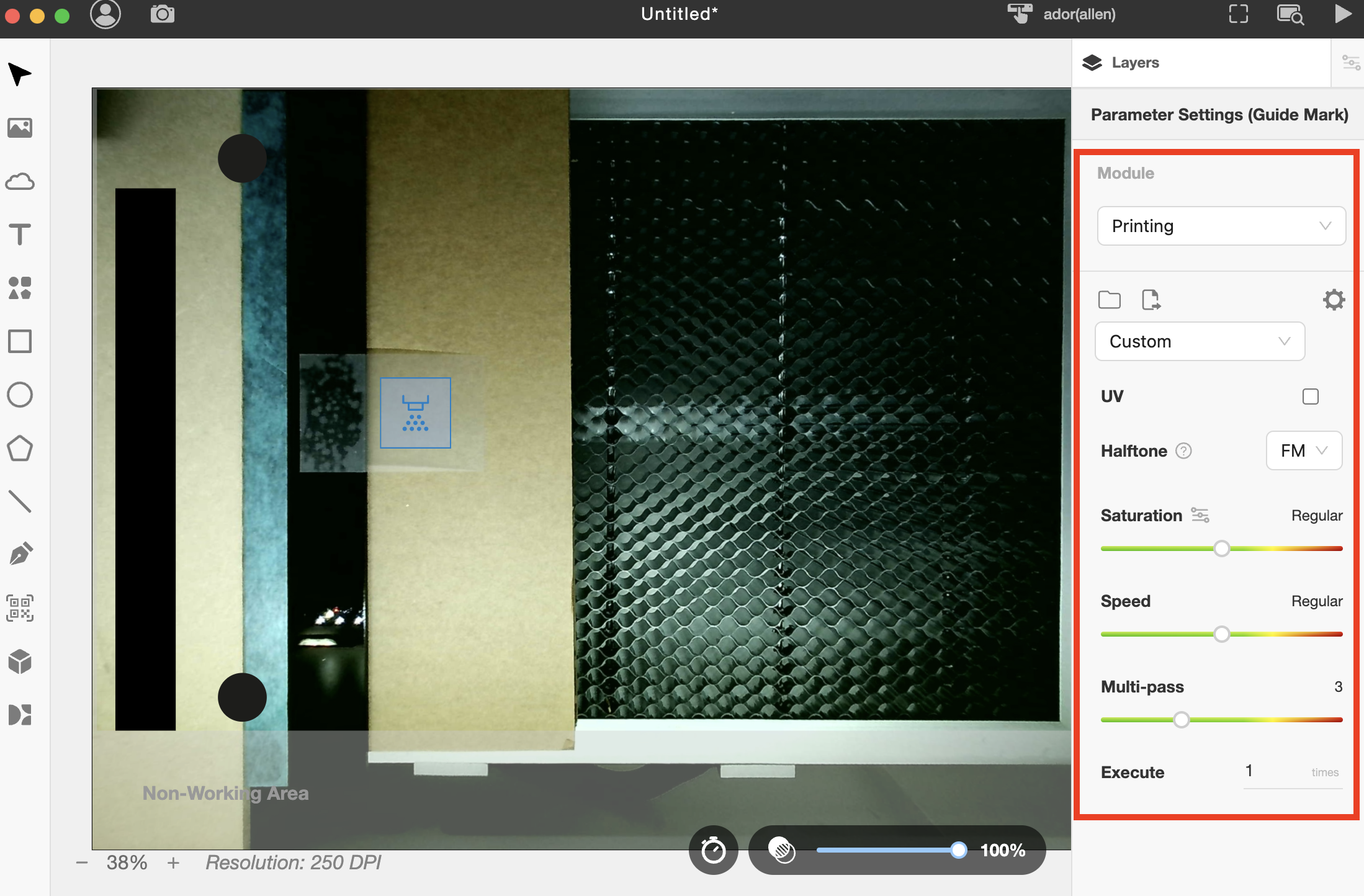

素材に合わせてパラメーターを設定し、全てのレイヤーのパラメーターを変更することを忘れないでください。
レイヤー1とガイドマークのみを有効にしてください。他のレイヤーは後で印刷されるため、非表示にしてください。

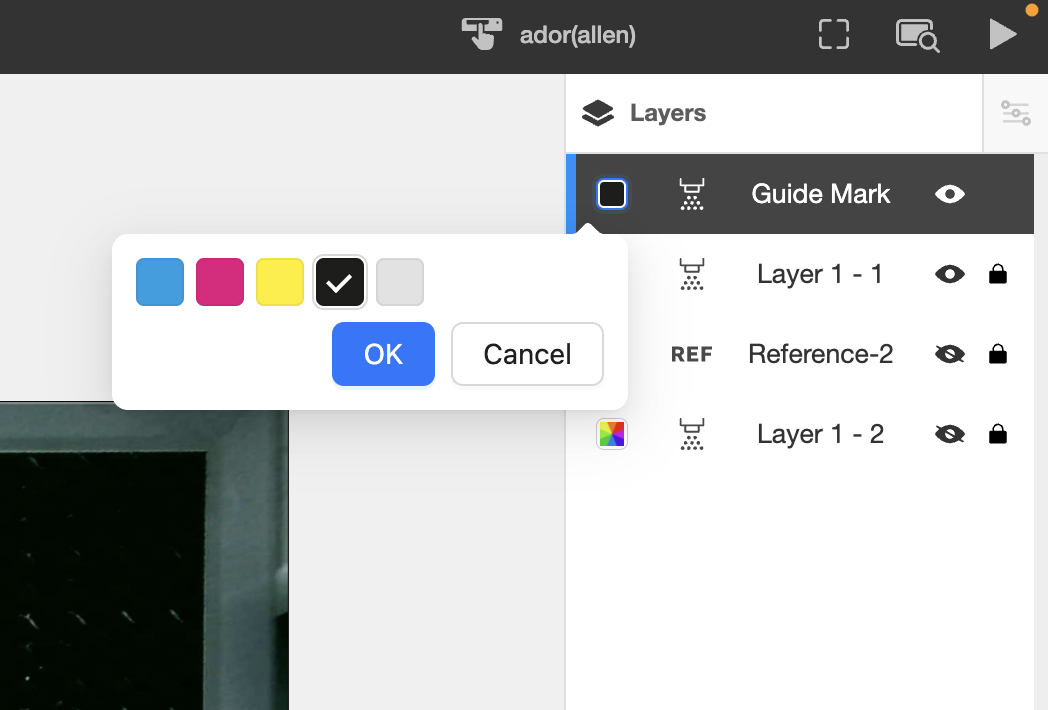

この例では、全てのレイヤーを単一の色のレイヤーと黒に変更しました。

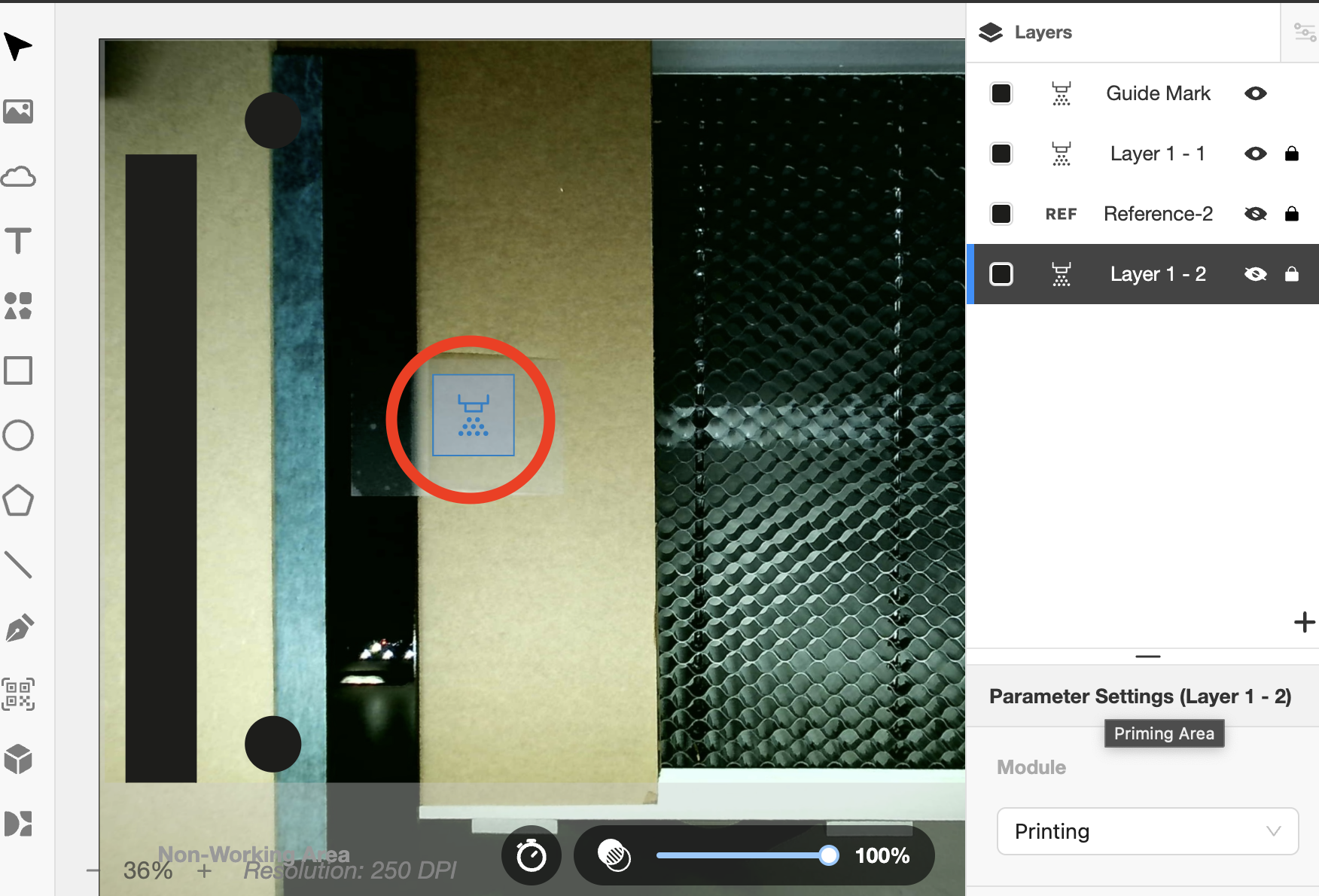

ステッカーを貼る位置にプレスプレー領域を配置してください。

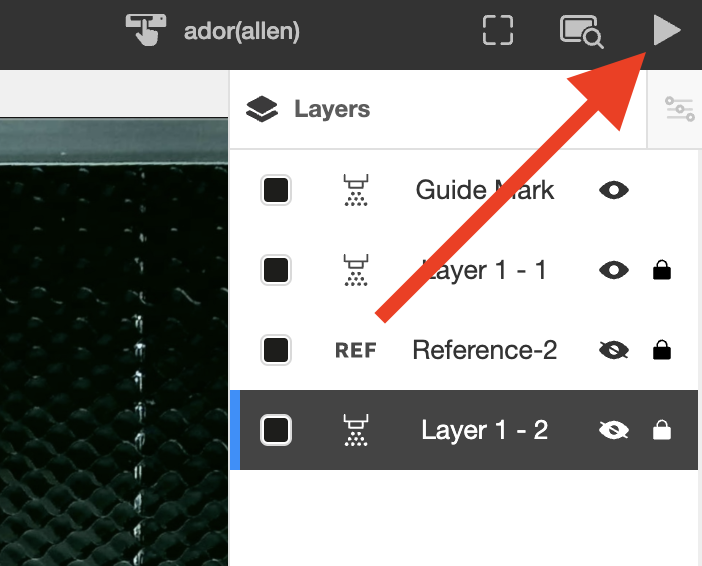

ステップ24

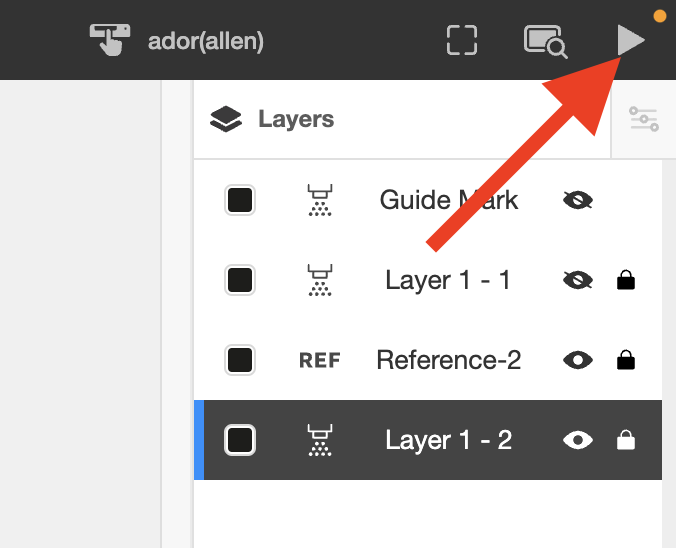

タスクを開始してください。
（レイヤー1とガイドマークのみが有効になっていることをご確認ください。他のレイヤーは非表示にする必要があります。）

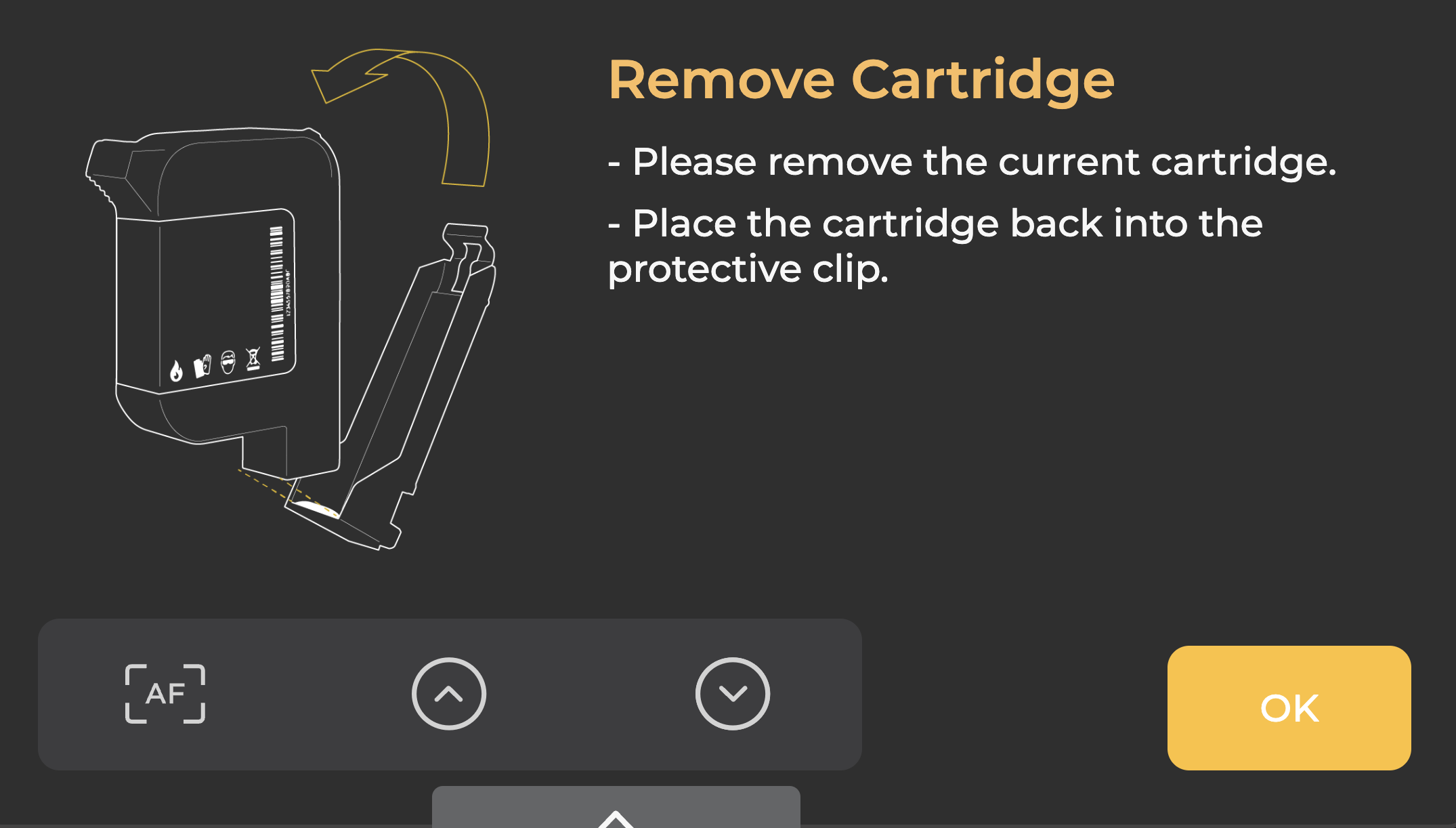

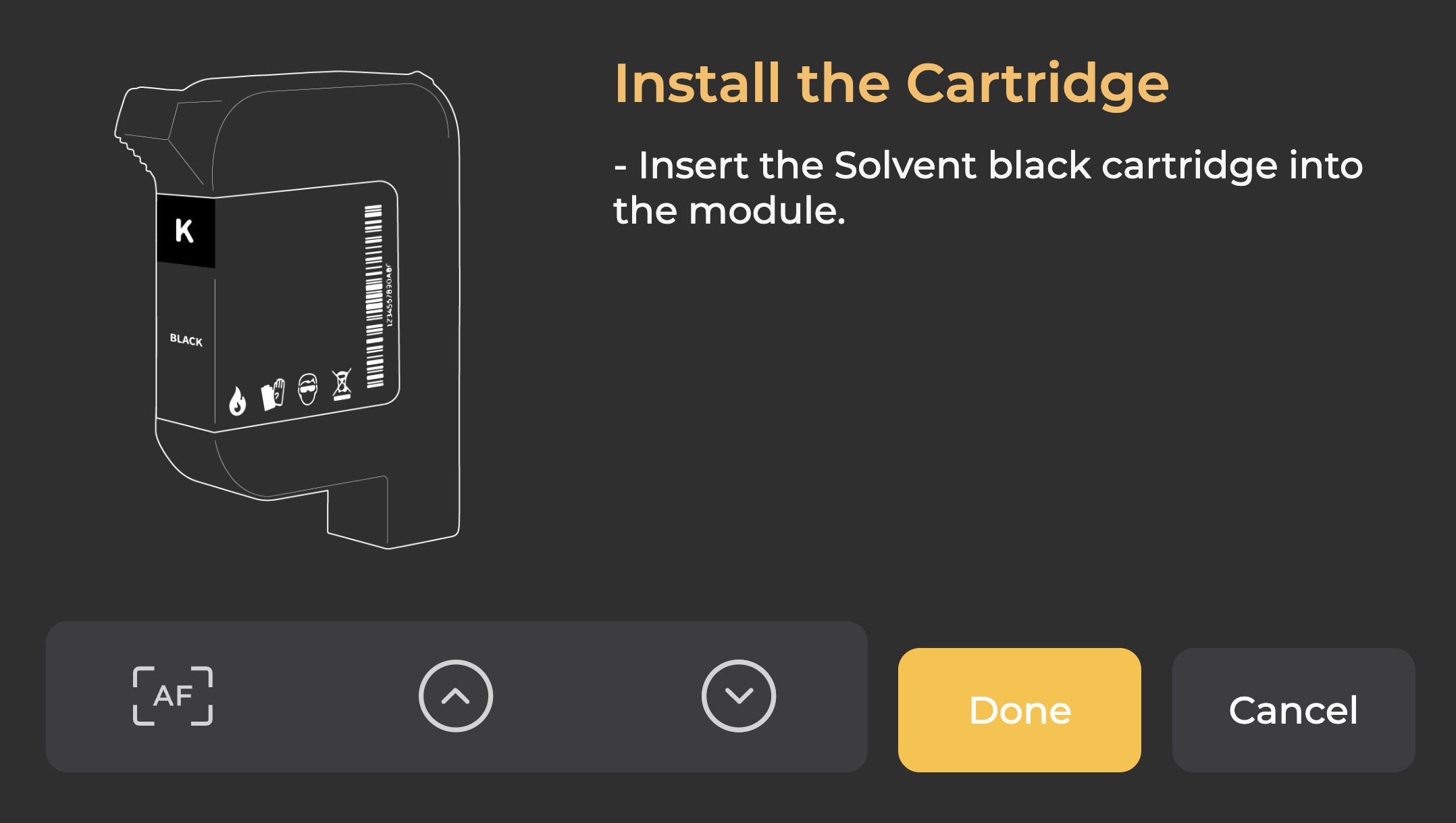

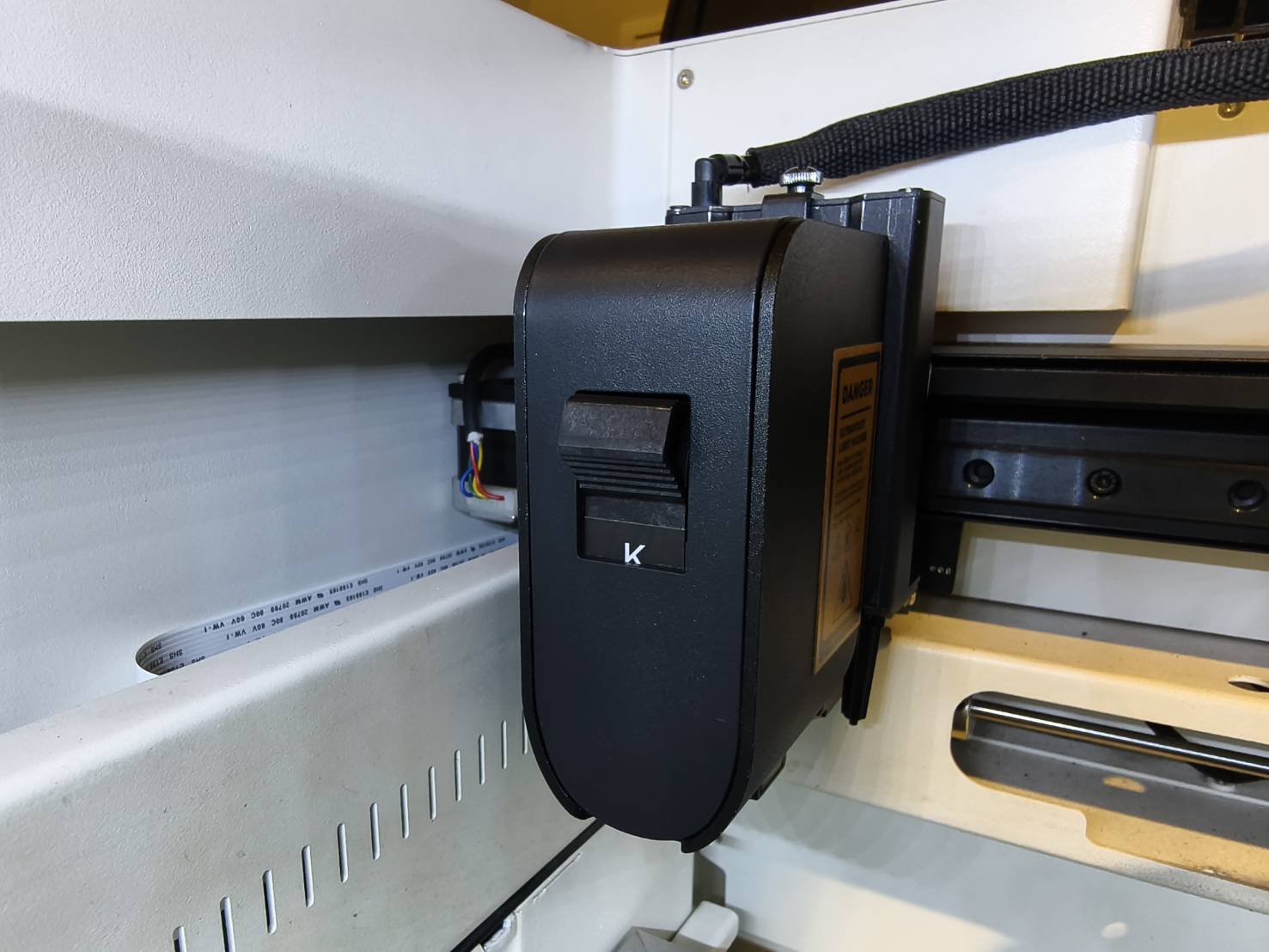

タスクを開始すると、タスクが完了するまで数回カートリッジの色を変更するように求められる場合があります。機械のタッチスクリーンの指示に従ってください。
ステップ25

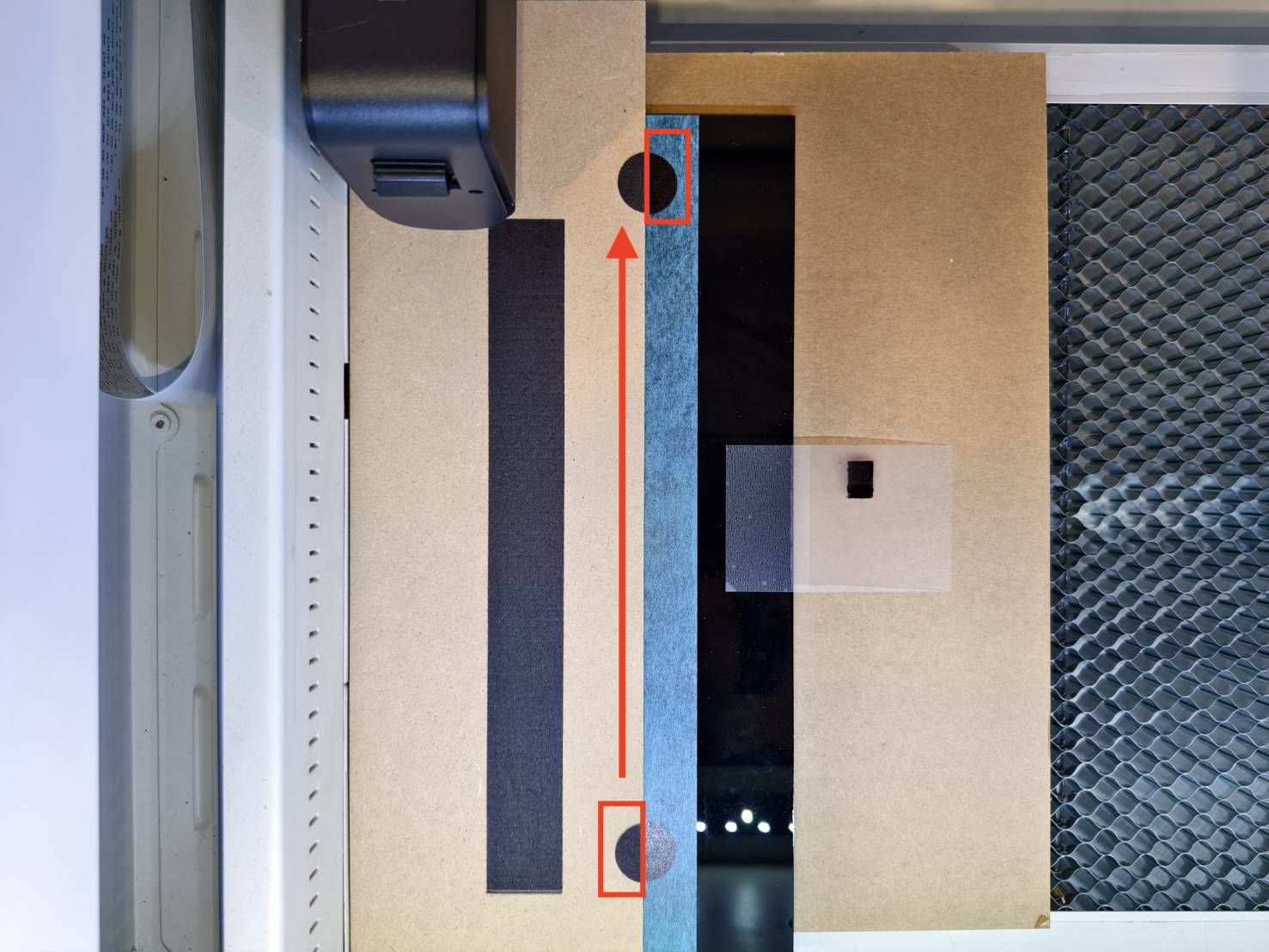

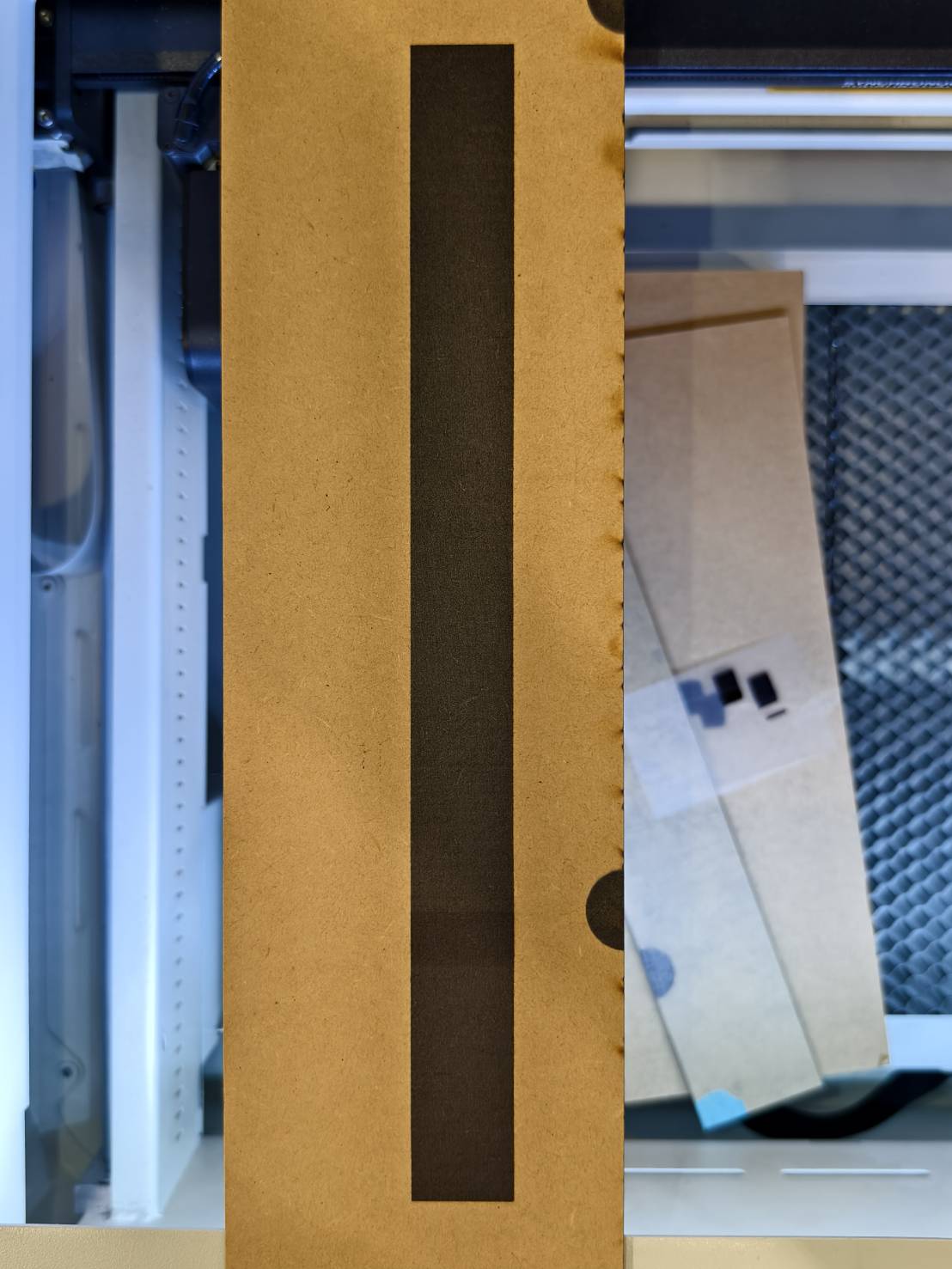

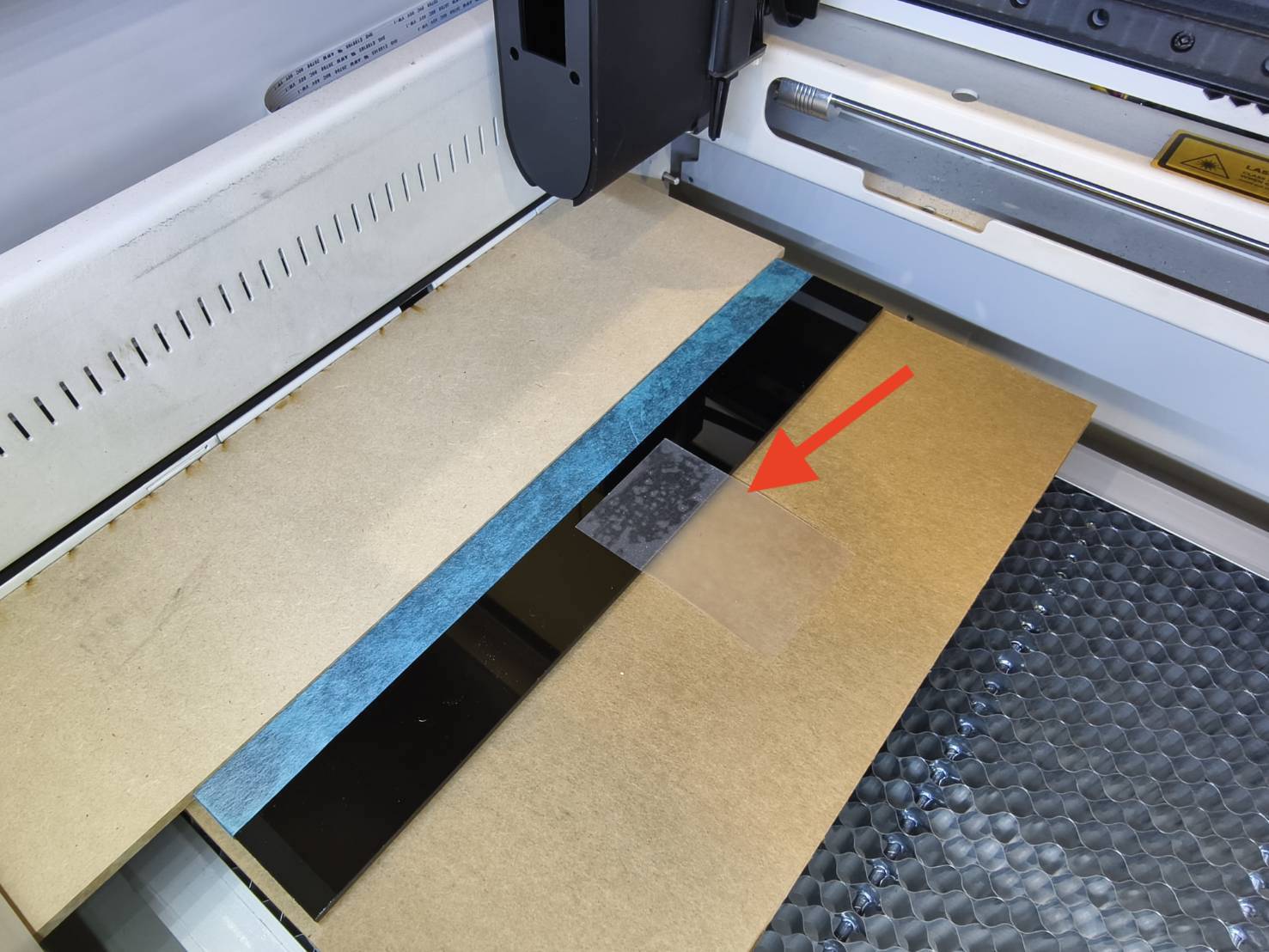

最初の彫刻後、素材を移動させて、素材上の下半円とテープ上の上半円を合わせてください。
位置がずれないように、素材を移動する際はテープを押さえてください。
ステップ26
素材が平らであることを確認してください。傾いている場合は、重い物やテープを使用して固定することをおすすめします。
この例では、テープを貼り付けています。
物を使用するとレーザーヘッドの経路を遮る可能性があるため、小さな物を使用するよう注意してください。
| 物体 | テープ |
手順27

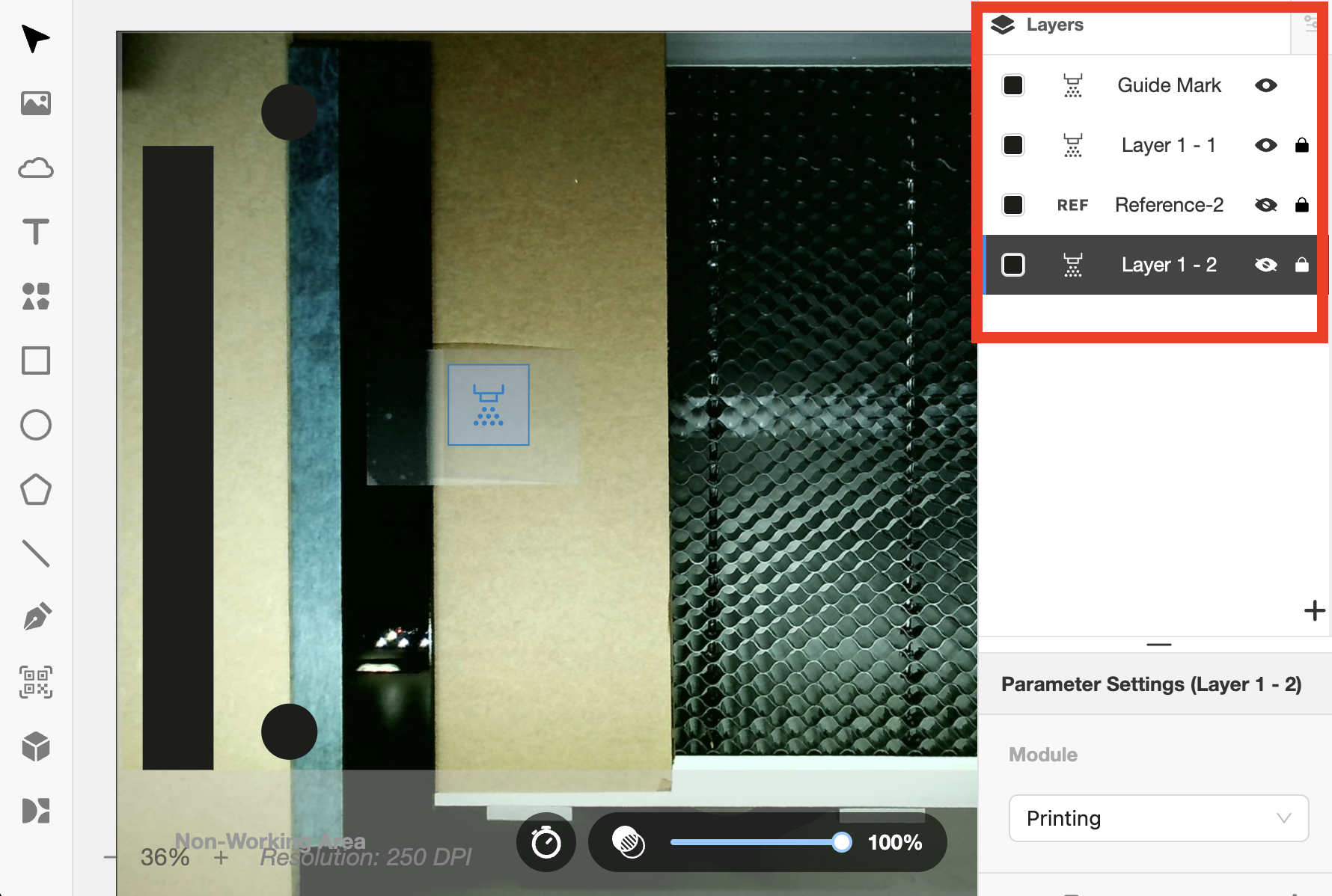

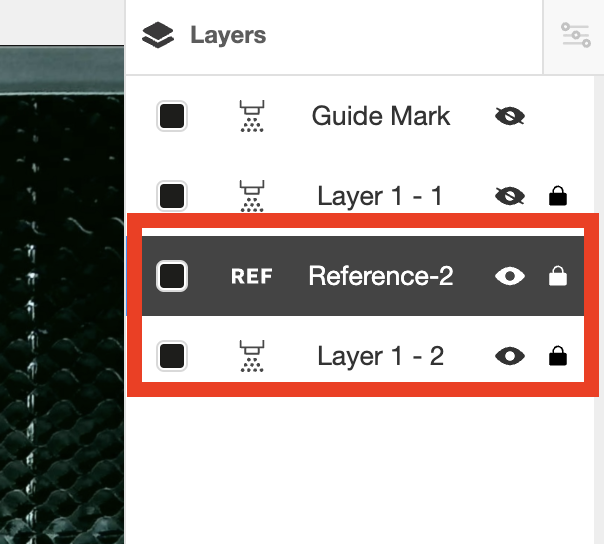

最初のレイヤーとガイドマークが印刷されたので、次は2番目のレイヤーの印刷を続行する必要があります。そのため、完了したレイヤーを手動で無効にし、次のレイヤーを有効にしてください。ガイドマークレイヤーは、最後の印刷時にのみ無効にします。
この例に従っている場合は、以下の点を確認してください。
- 最初のレイヤーはその部分が完了したため、非表示にします。
- ガイドマークレイヤーは、最後の彫刻時にのみ無効にします。
この例では、2回の彫刻のみが必要なので、ガイドマークレイヤーは2回目の彫刻時に無効にします。 - この例の最後のレイヤーである2番目のレイヤーを、2回目の印刷用に有効にします。
- 参照レイヤーには最初のレイヤーの終端があるため、レイヤー間の位置合わせに使用できます。パラメーターに出力が設定されていないため、有効にしても無効にしてもタスクには影響しません。
手順28
タスクを再開します。
タスクを開始すると、タスクが完了するまで数回カラーカートリッジの交換を求められる場合があります。機械のタッチスクリーンの指示に従ってください。
手順29

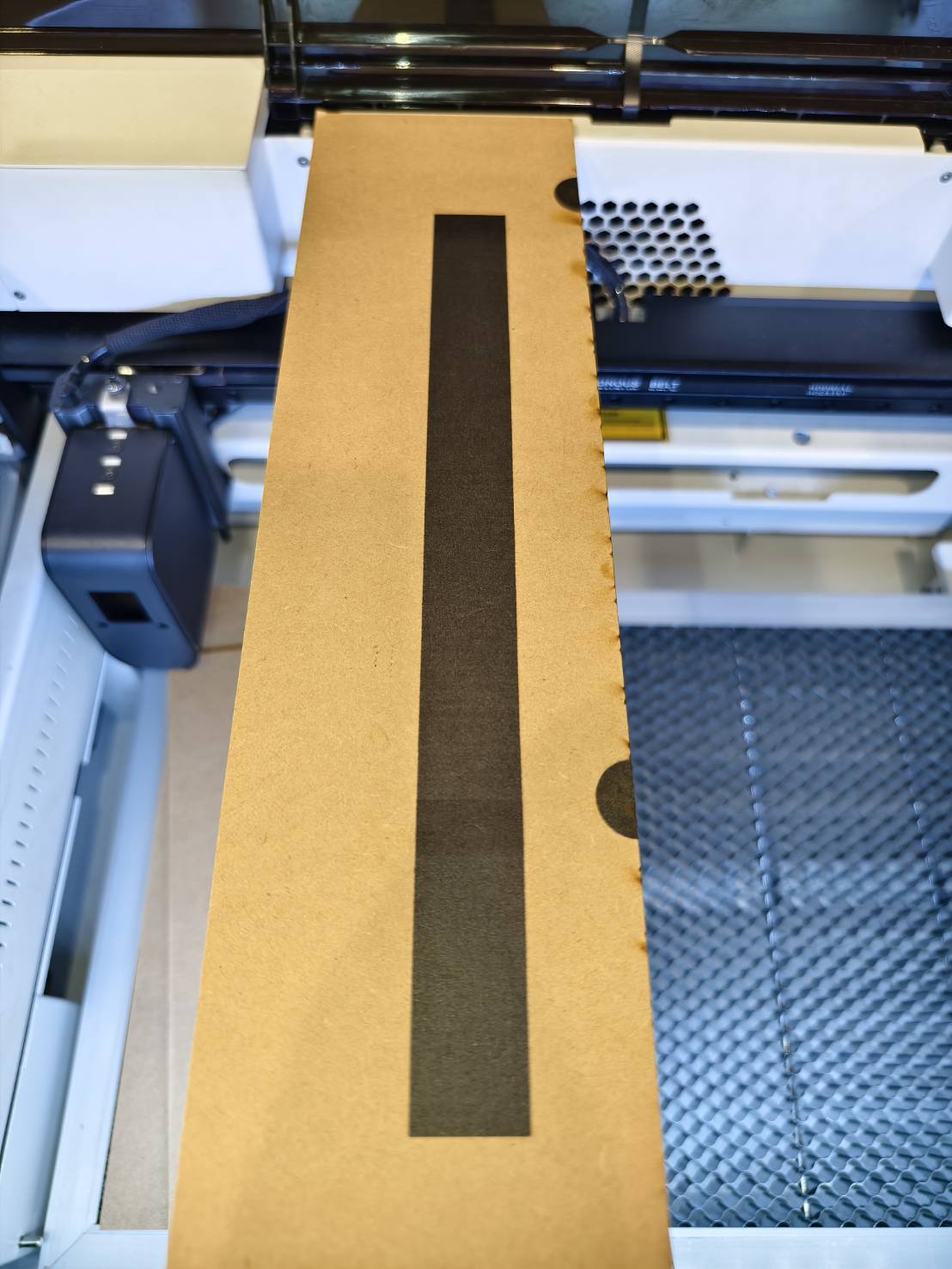

結果を確認します。
