⚠︎ 警告: パススルー機能は欧州では利用できません。
|
説明
この記事では、ハードウェアのインストール後にパススルー機能を設定し、テスト彫刻タスクを開始する方法について説明します。
パススルー印刷については、 Ador - パススルー印刷ガイド.
必要なツール
| 1 | プラスドライバー |
| 2 | 六角ソケットドライバー（7mm） |
| 3 | 紙テープ（オプション） |
手順 1
マシンとベースが組み立てられている場合は、取り外します。
手順 2
プラスドライバーを使用して、背面にあるこの2本のネジを外します。
手順 3
フレームの下部にあるネジを外します。
|
ステップ4
背面のパススルーフレームを取り外すことができます。
（パススルーにはネジは必要ありませんが、保管しておくことをお勧めします。）
ステップ5
背面のパススルーフレームを指定の位置に配置します。
ステップ6
2本のネジを外します。
ステップ7
前面フレームの下にあるネジを外します。
|
ステップ8
前面のパススルーフレームを取り外すことができます。
ステップ9
前面フレームの2つのクリップを取り外します。
（これらの2つのクリップはパススルーには必要ありませんが、将来の必要性に備えて保管しておくことをお勧めします。 非パススルーの取り付け方法.)
ステップ10
前面のパススルーフレームを指定の位置に配置します。
ステップ11
本体と延長ベースを組み立てます。
ステップ12
材料の厚さに応じて、ハニカムを37mm/1.4インチ層または77mm/3.0インチ層に配置します。ハニカムの取り付け方法については、以下の記事を参照してください。 ハニカムの取り付け方法については、以下の記事を参照してください。.
| レイヤー | 写真 |
高さ範囲 |
| 37mm / 1.4 インチ | 0 - 3 mm | |
| 77mm / 3.0 インチ |
3 - 15 mm |
|
| 117mm / 4.6 インチ | パススルー機能では利用できません | |
| 155 mm / 6.1 インチ |
パススルー機能では利用できません |
ステップ13
材料を機械に挿入します。初めての方は、練習用に不要な材料や使用済みの材料を使用することを強くお勧めします。
Adorパススルー機能での材料の最大厚さは15mmです。
材料を挿入する際は、以下の悪い例のように電源コードや排気ホースに材料が引っかからないようご注意ください。
材料の配置には2つのシナリオがあります。以下の手順をご確認ください。
0 - 3 mmの材料
|
||
|
||
3～15mmの材料
|
||
|
||
ステップ14
ハニカムまたは下の材料の上で、材料の端のすぐ横に紙テープを貼ります。
テープは各彫刻の位置合わせに使用します。使用方法については、この記事の後半で説明します。
0 - 3 mmの材料
|
||
|
||
3～15mmの材料
|
||
|
||
|
||
重要な注意事項 |
|
|
|
|
|
|
|
ステップ15
機械の電源を入れ、材料に対して自動焦点合わせを実行します。
ステップ16
Adorの回転機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。
|
Beam Studio バージョン2.3.7以上。(ガイド) |
ファームウェアバージョン5.3.2以上。(ガイド) |
|
|
ステップ17
Beam Studioでパススルー機能を有効にします。
素材の長さを設定します。
ステップ18

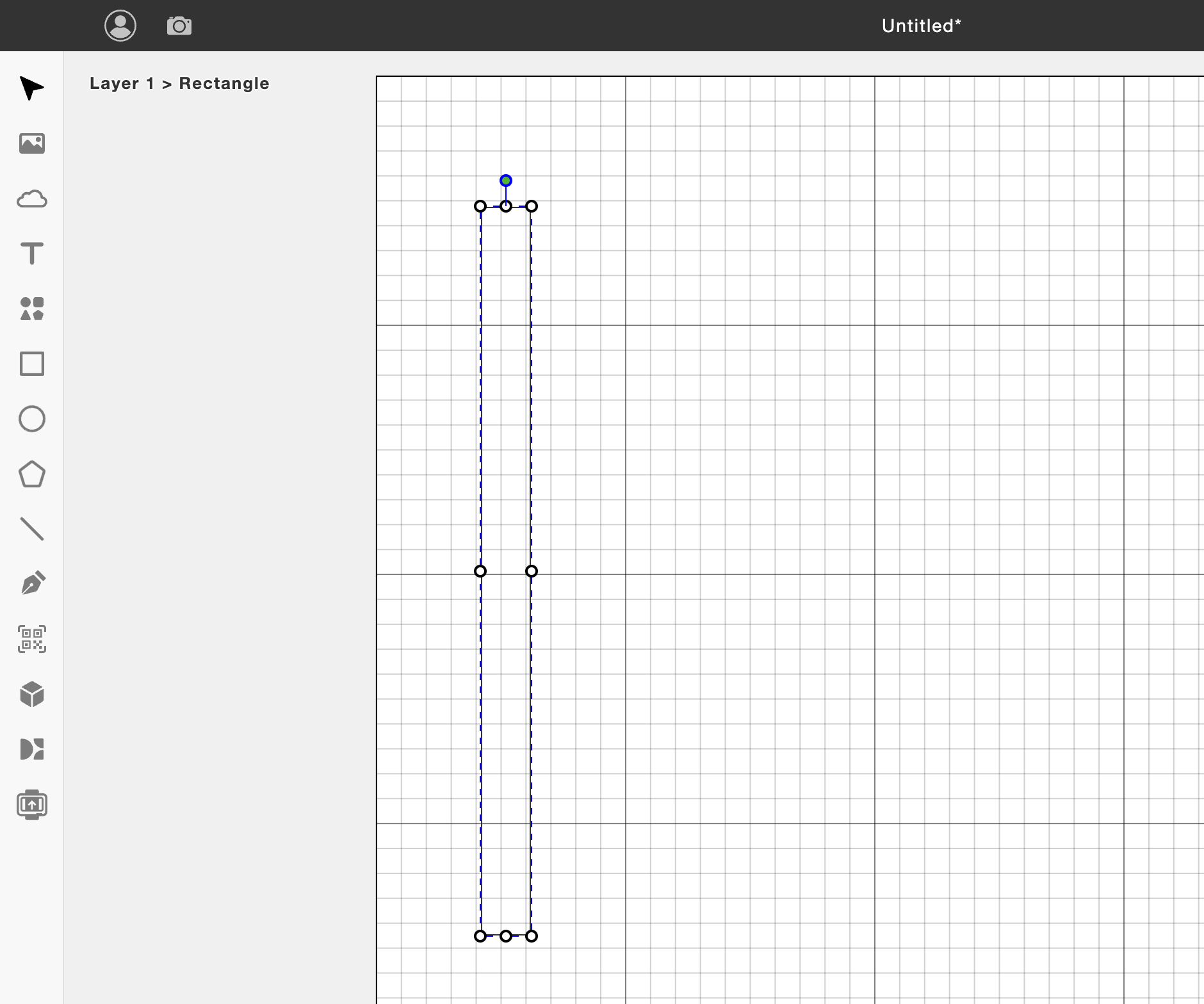

長方形を描画するか、独自のデザインをインポートします。
ステップ19

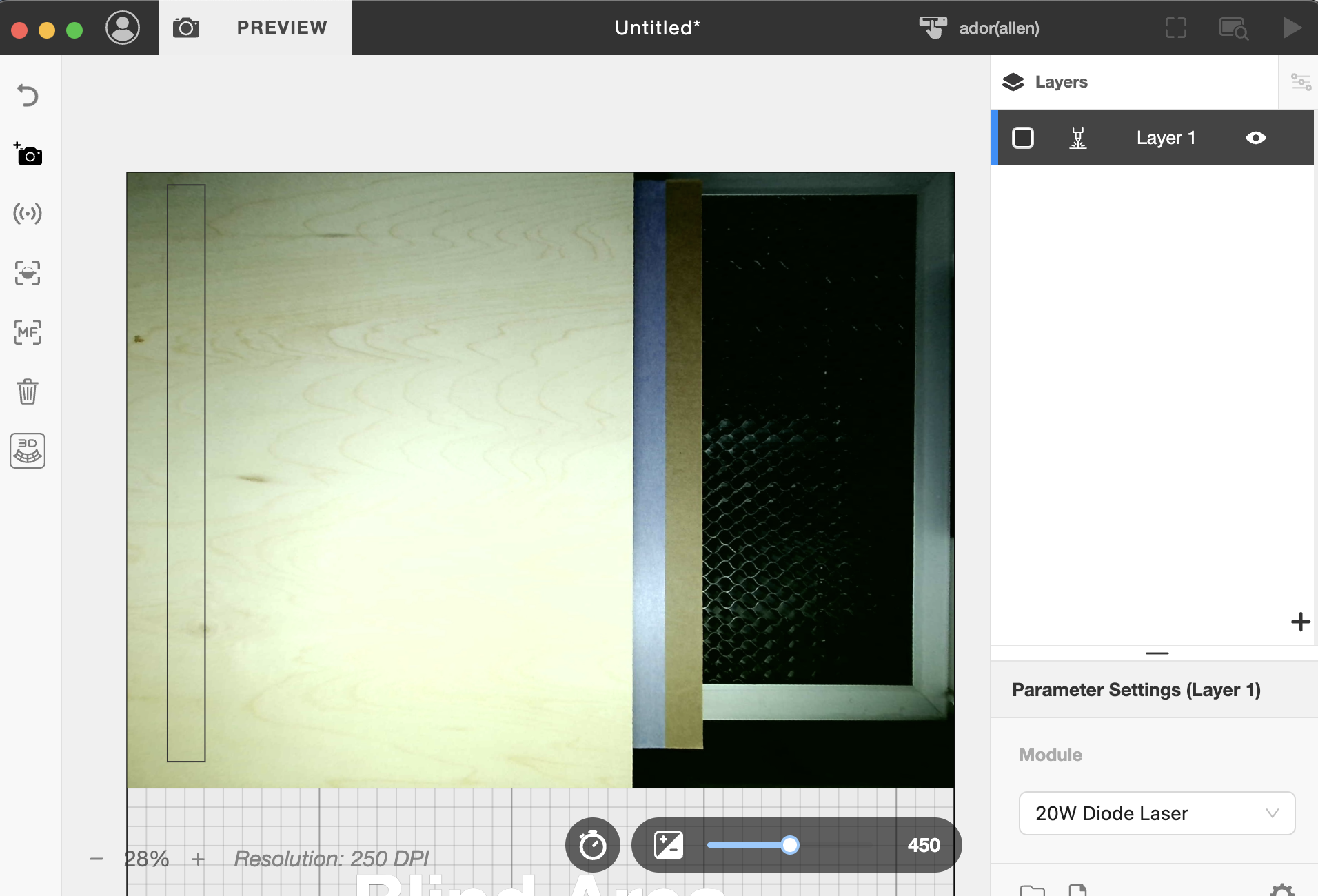

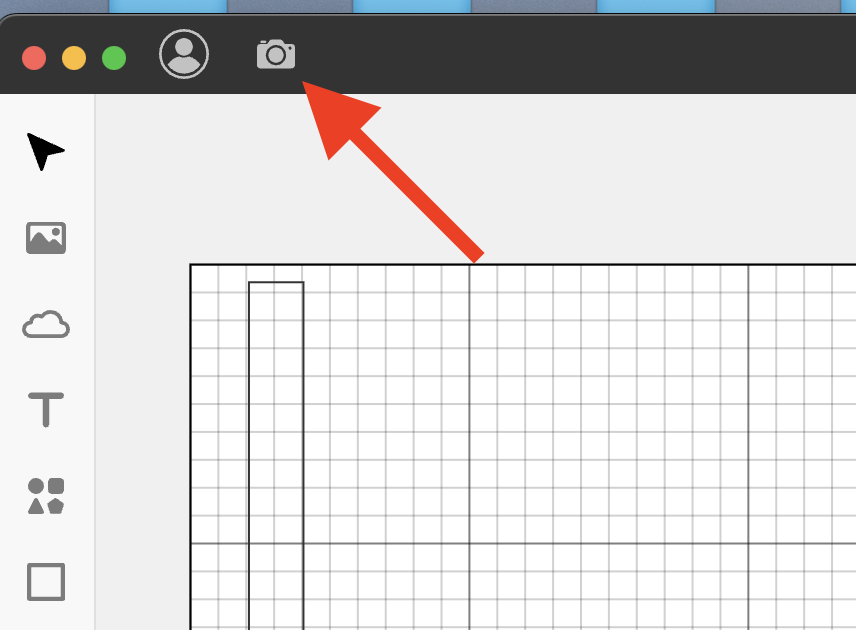

カメラプレビューを実行します。
ステップ20

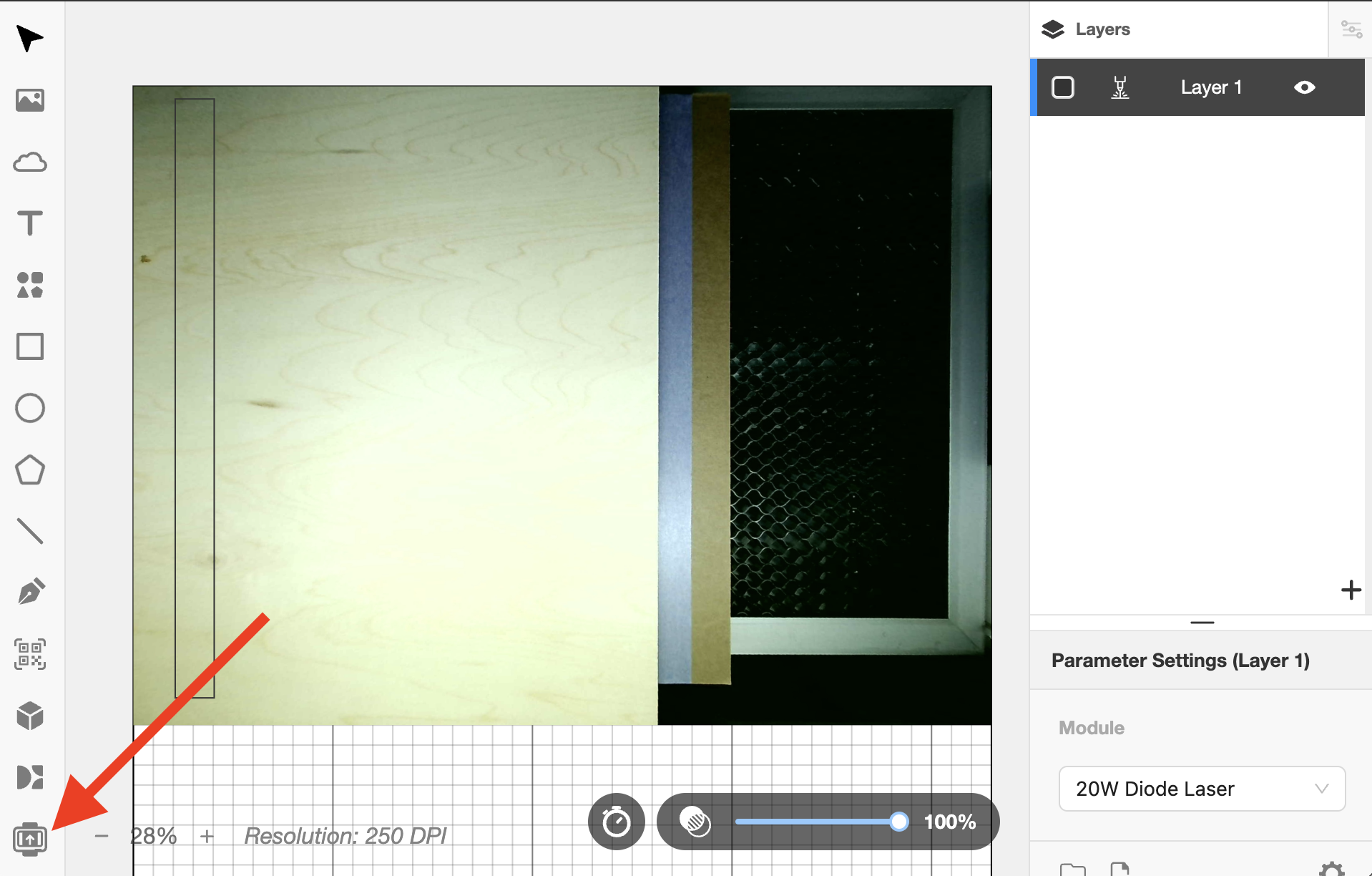

パススルー設定を開きます。
各設定の説明
| 1. オブジェクトの長さ | |
| 2. ワークエリア（高さ） | |
| 3. リファレンスレイヤー | |
1. オブジェクトの長さオブジェクトの長さは、ソフトウェアによって測定された、デザインまたはインポートされたファイルの長さです。 |
2. ワークエリア（高さ）ワークエリア（高さ）は、各彫刻セクションの長さです。
|
3. リファレンスレイヤーリファレンスレイヤーは、ワークエリアにエクスポートした後のセクション数に基づいて、自動的に異なるレイヤーを作成するツールです。
例オブジェクトの長さが300mmの場合、ワークエリアを120mmに設定すると、3回の彫刻が必要になるため、3つのセクションができます。これは3つのレイヤーを示し、異なるレイヤーがオブジェクトの異なるセクションを彫刻することがわかります。
|
4. ガイドマークガイドマークは、彫刻の各セクション間の仕上げラインを合わせるために使用されるツールです。
ガイドマークの追加設定
1. 直径 直径の設定は円の大きさを指定するもので、デフォルト値は40mmです。
2. X座標 X座標の設定は2つの円の位置を指定するもので、材料のサイズに応じて設定します。デフォルト値は390mmです。
|
ステップ21

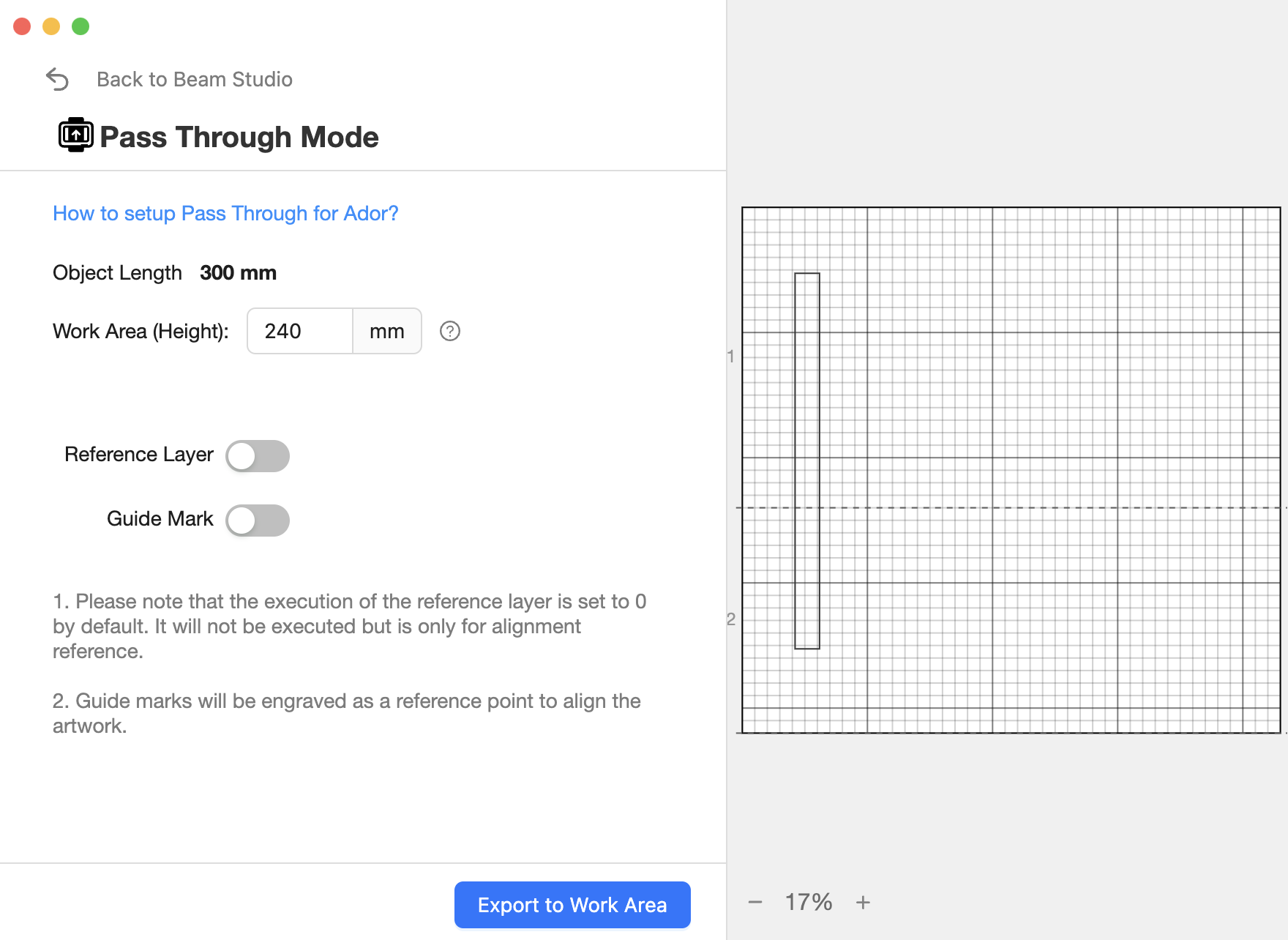

必要に応じて、デザインやファイルに基づいてパススルー設定を変更してください。

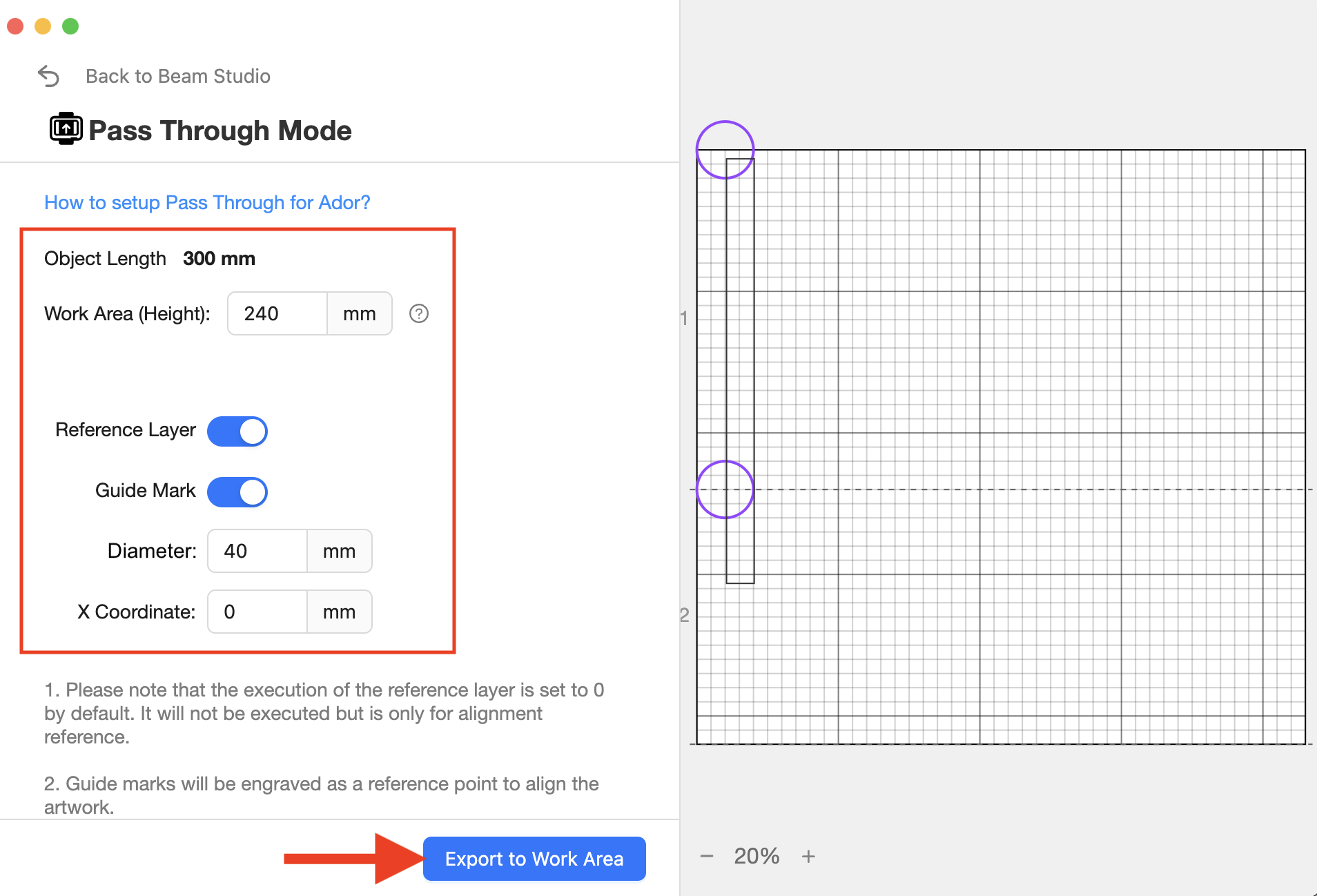

この例に従っている場合は、長方形を彫刻するために以下の設定を使用できます。
ステップ22

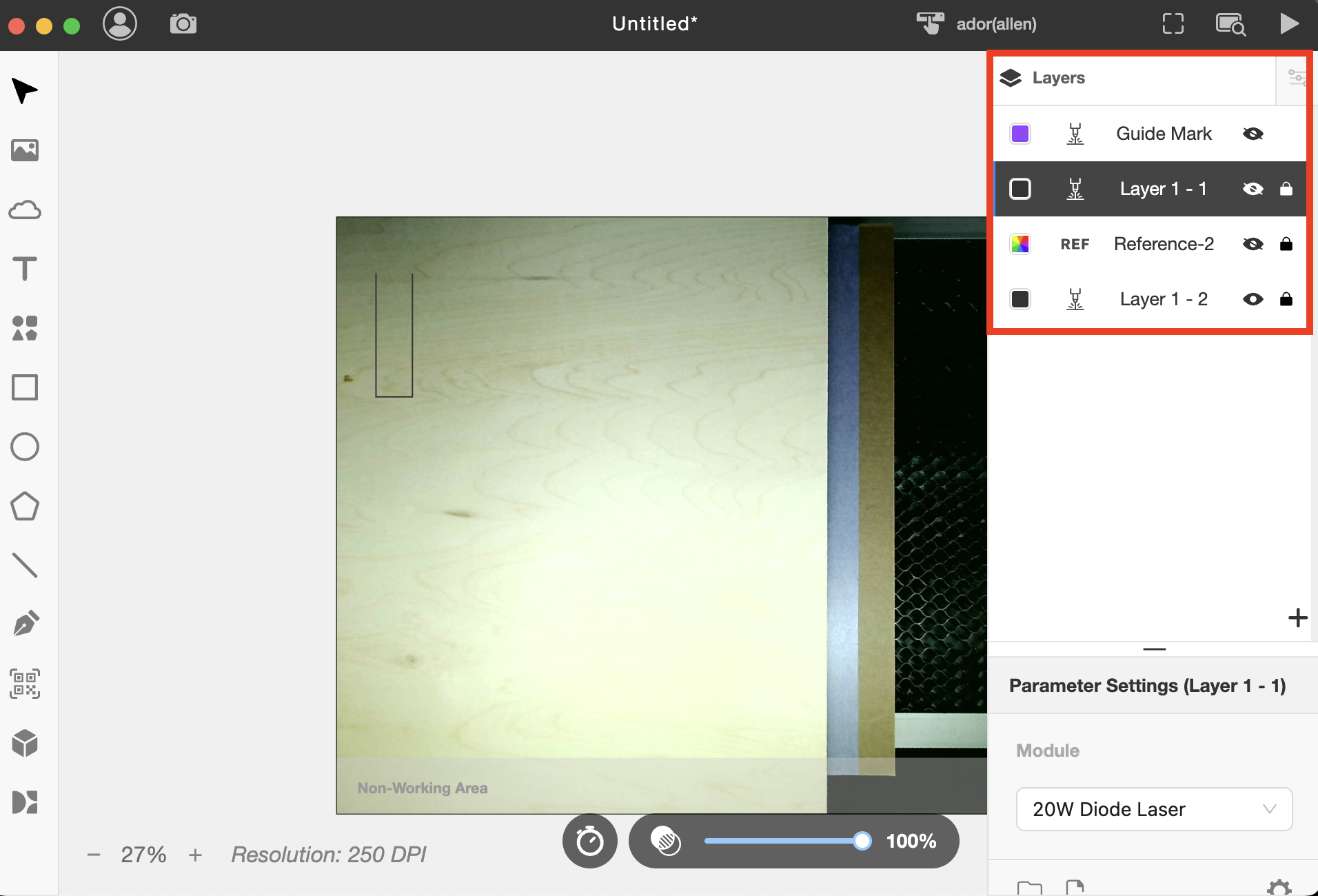

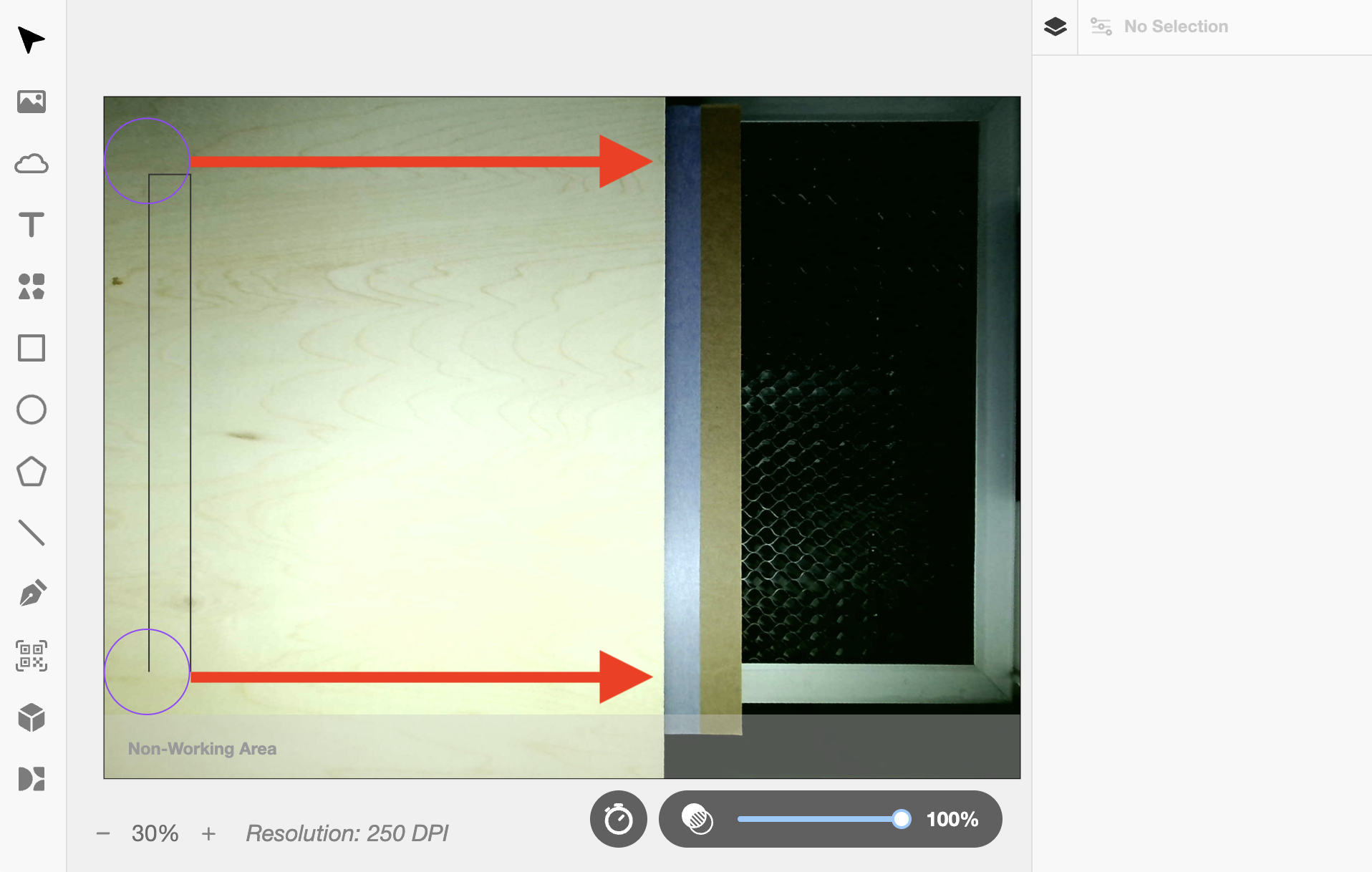

エクスポート後、自動作成されたレイヤーと2つの円が表示されます。

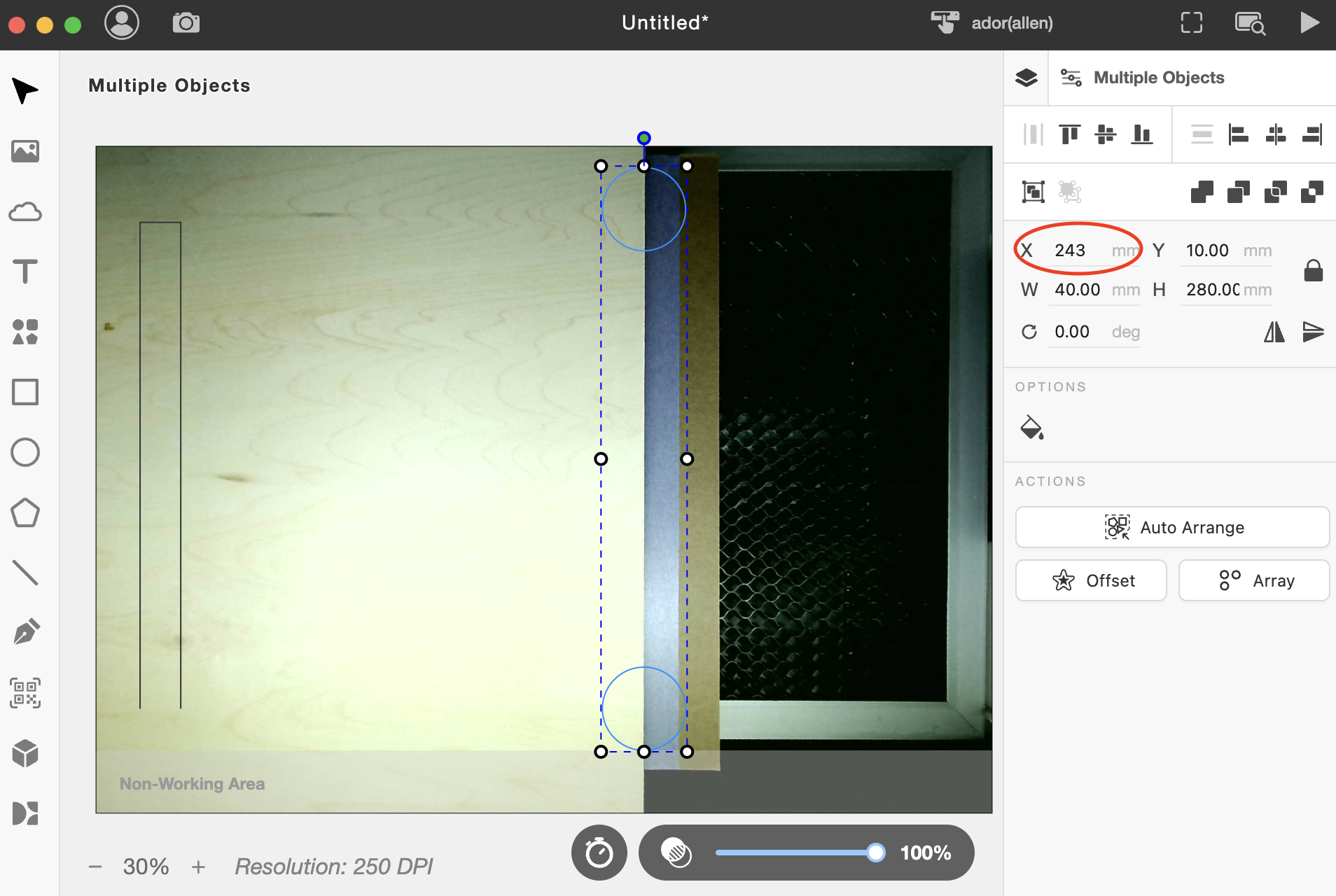

円を移動して、半分が材料内に、もう半分がテープ上にかかるようにしてください。
(円の位置を調整するにはX軸の値を変更することをおすすめします。)
ステップ23

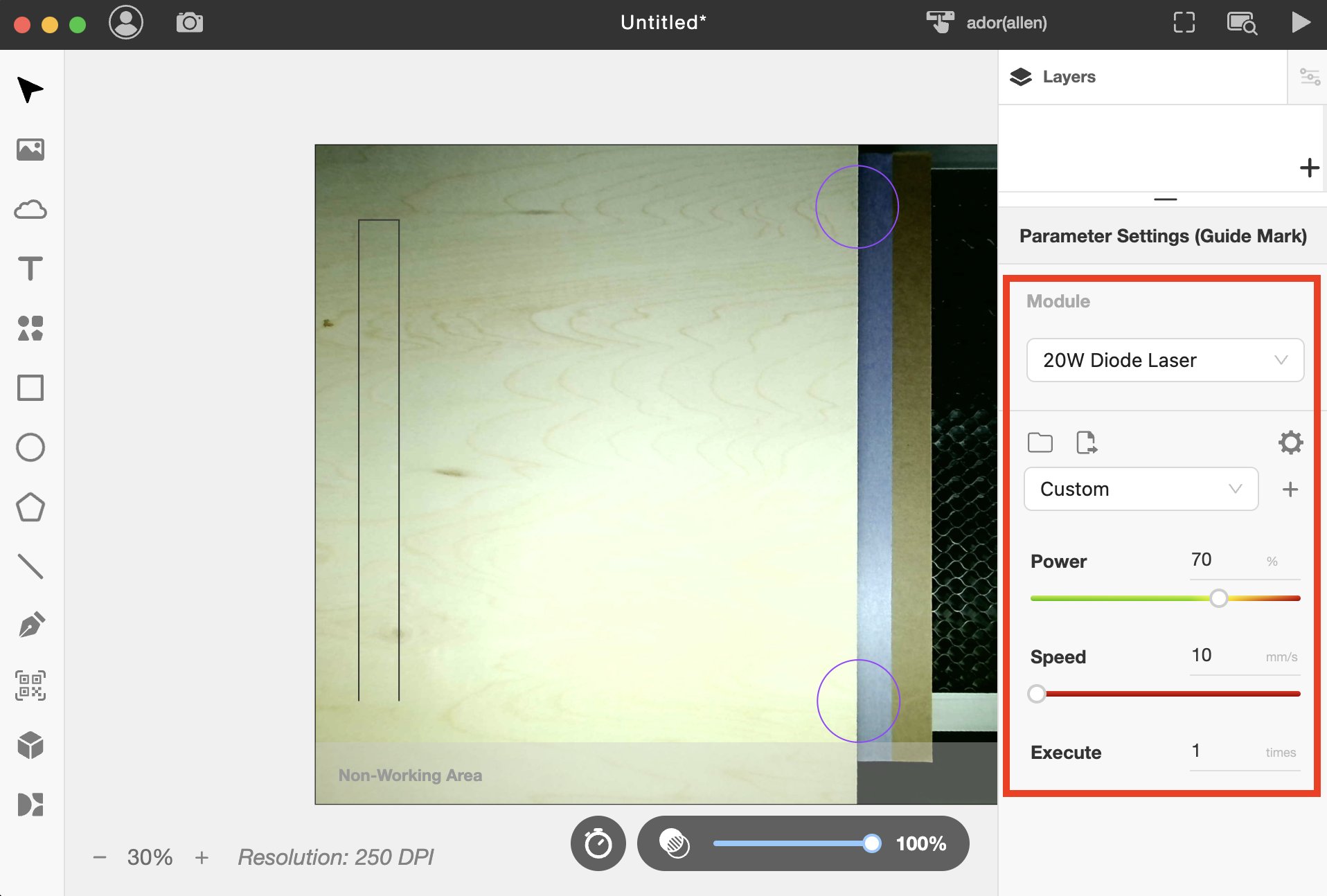

材料に合わせてパラメータを設定してください。すべてのレイヤーのパラメータを変更することを忘れずに。
レイヤー1とガイドマークのみを有効にしてください。他のレイヤーは非表示にしてください。後で彫刻されます。

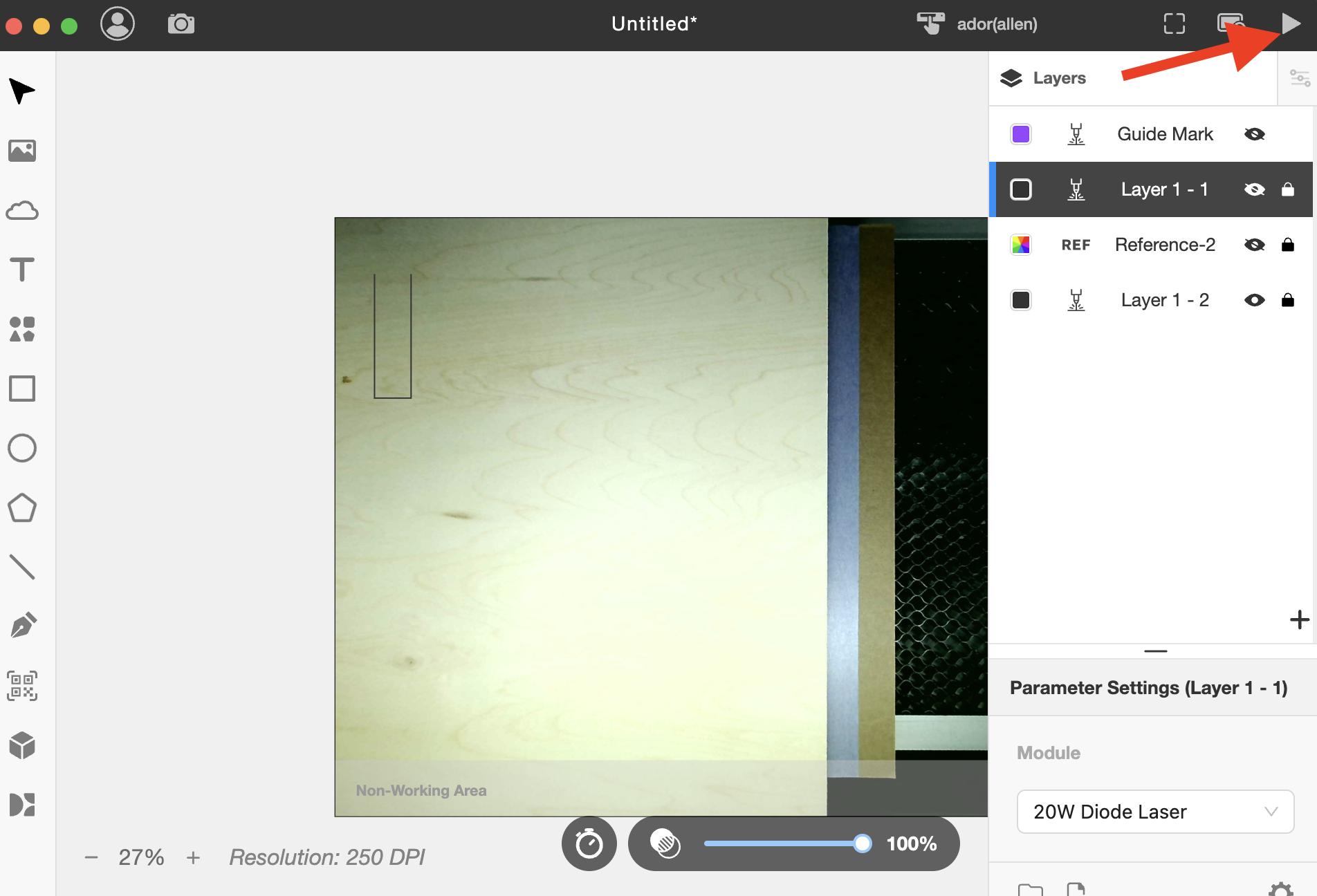

ステップ24

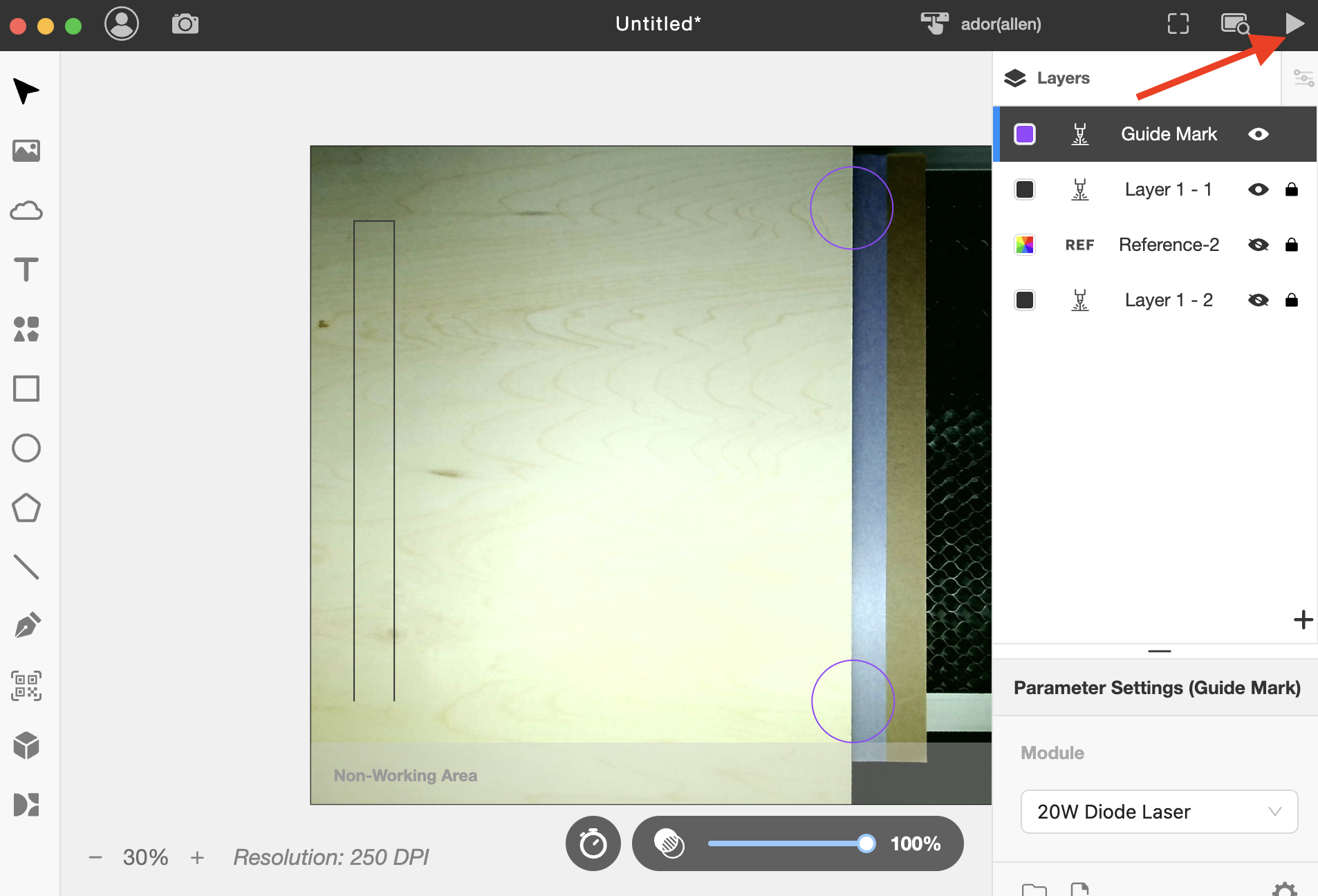

タスクを開始します。
（レイヤー1とガイドマークのみが有効になっていることを確認してください。他のレイヤーは非表示にする必要があります。）
ステップ25

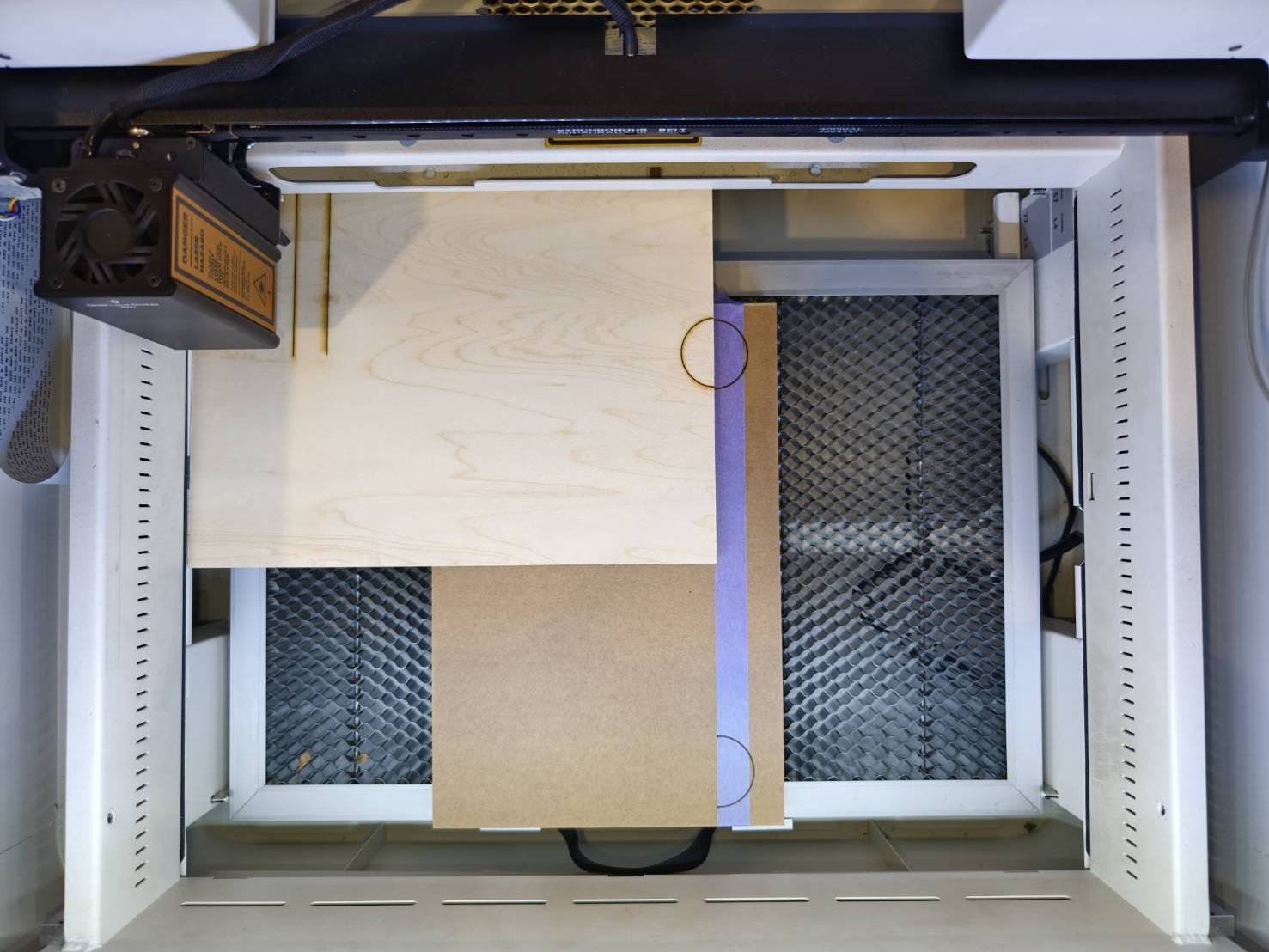

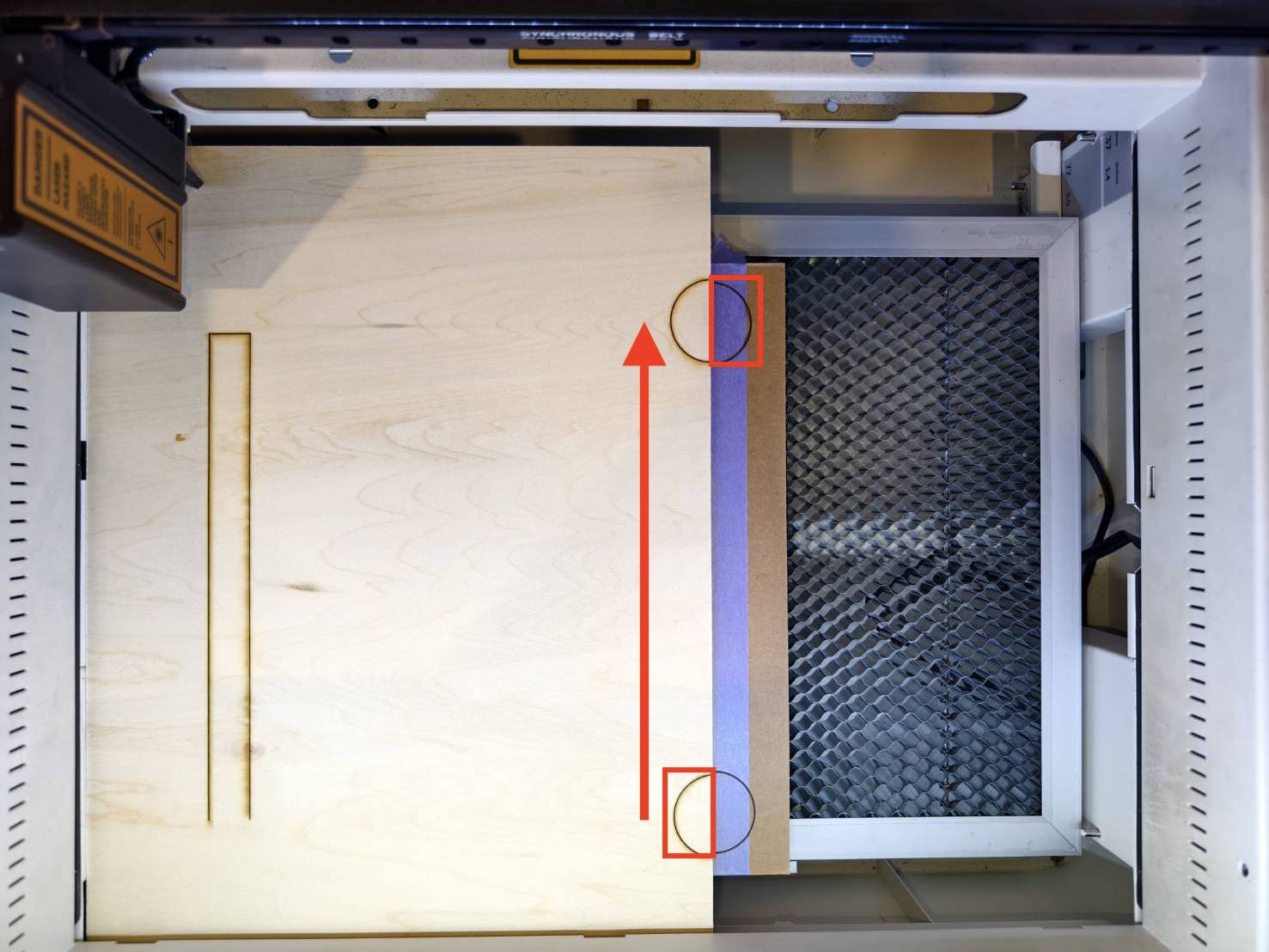

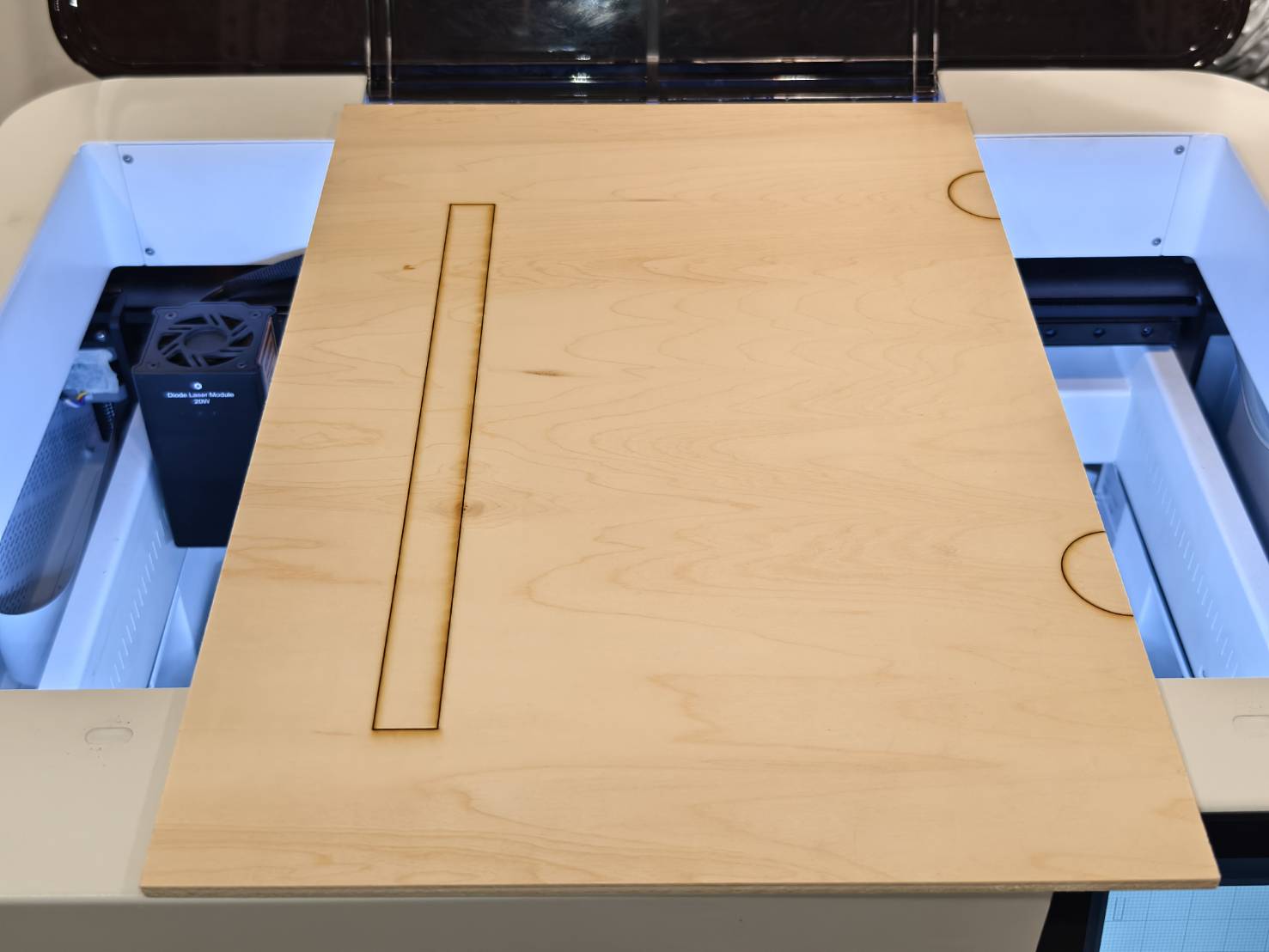

最初の彫刻が完了したら、材料の下半分の円とテープの上半分の円が一致するように材料を移動させてください。
材料を移動させる際は、位置がずれないようにテープを押さえてください。
ステップ26
材料が平らであることを確認してください。傾いている場合は、重い物やテープで固定することをお勧めします。
この例では、テープを貼っています。
物を使用すると、レーザーヘッドの経路を遮る可能性があるため、小さな物を使用する方が良いことに注意してください。
| 物体 | テープ |
ステップ27

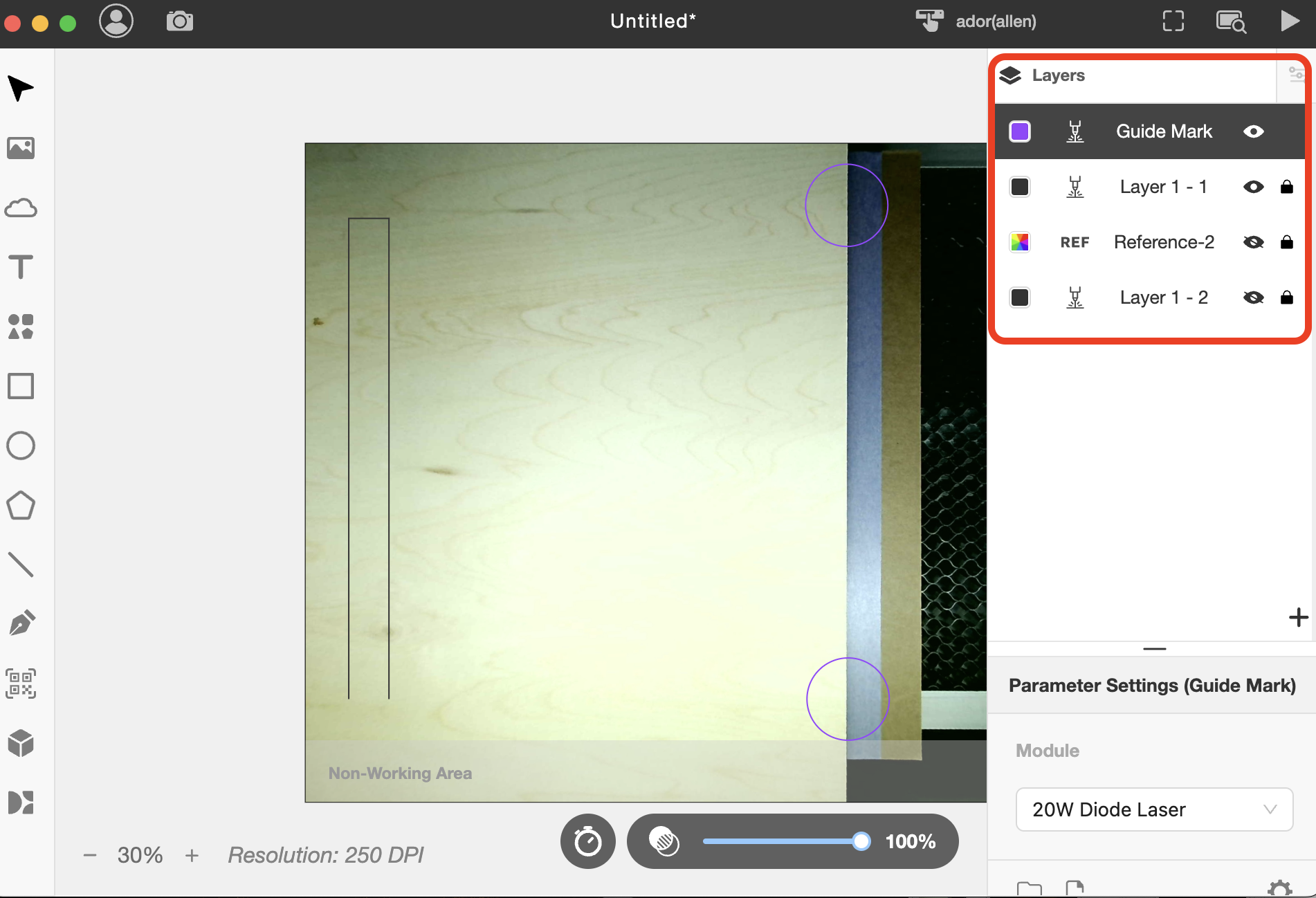

第1層とガイドマークが彫刻されたので、第2層の彫刻を続ける必要があります。そのため、完了した層を手動で無効にし、次の層を有効にする必要があります。ガイドマーク層は、最後の彫刻でのみ無効にしてください。
私の例に従っている場合は、以下を確認してください。
- 第1層はその部分が完了したため、非表示にしてください。
- ガイドマーク層は、最後の彫刻でのみ無効にしてください。
この例では、2回の彫刻しか必要ないため、ガイドマーク層は2回目の彫刻で無効にしてください。 - 第2層（この例では最後の層）を有効にしてください。
- 参照レイヤーには最初のレイヤーの終端があるため、レイヤー間のアライメントに使用できます。パラメーターに出力が設定されていないため、有効にしても無効にしてもタスクには影響しません。
ステップ28
タスクを再度開始します。

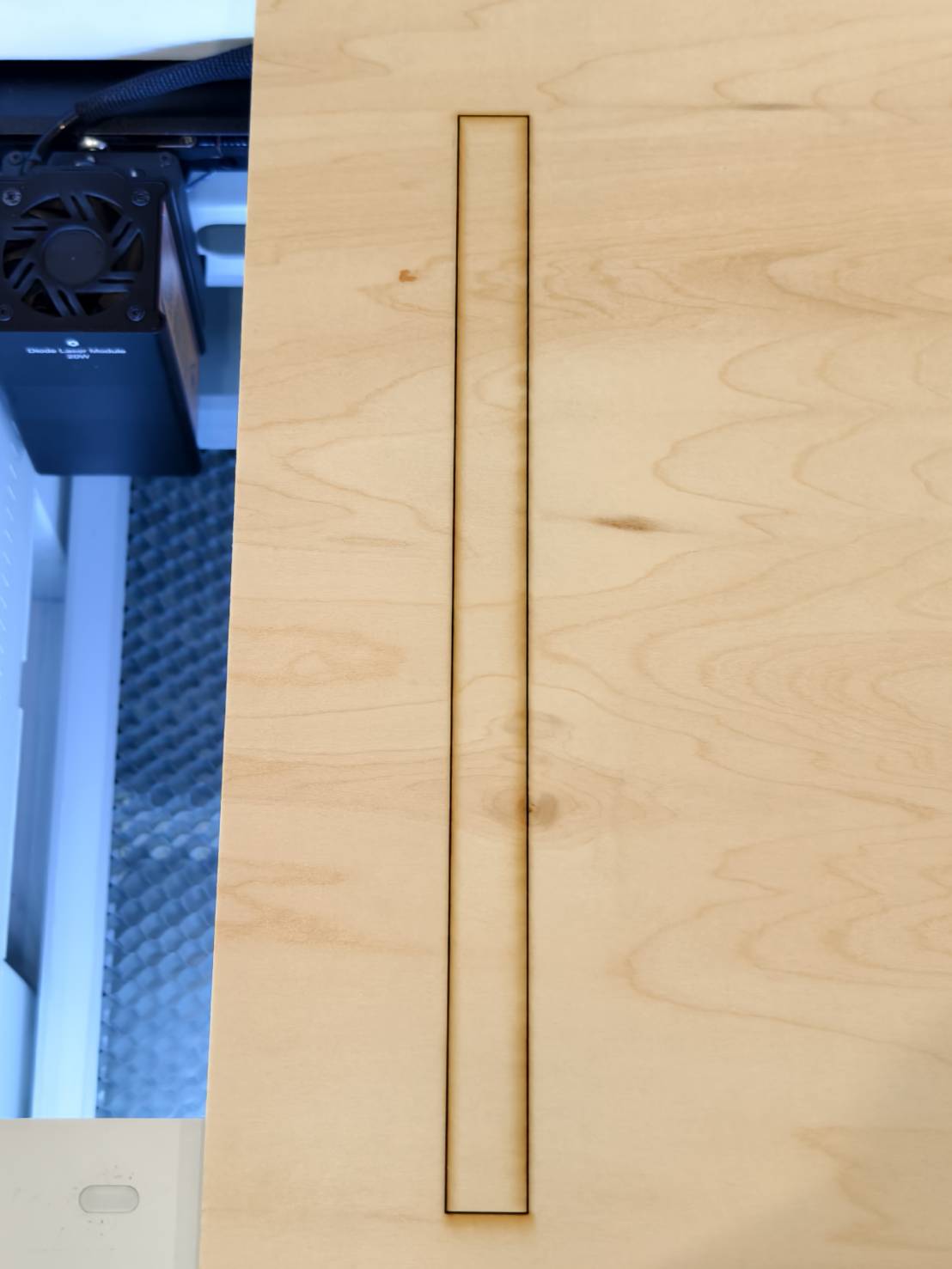

ステップ29
結果を確認します。
#END
