Ador - 印刷モジュールの取り付け方法

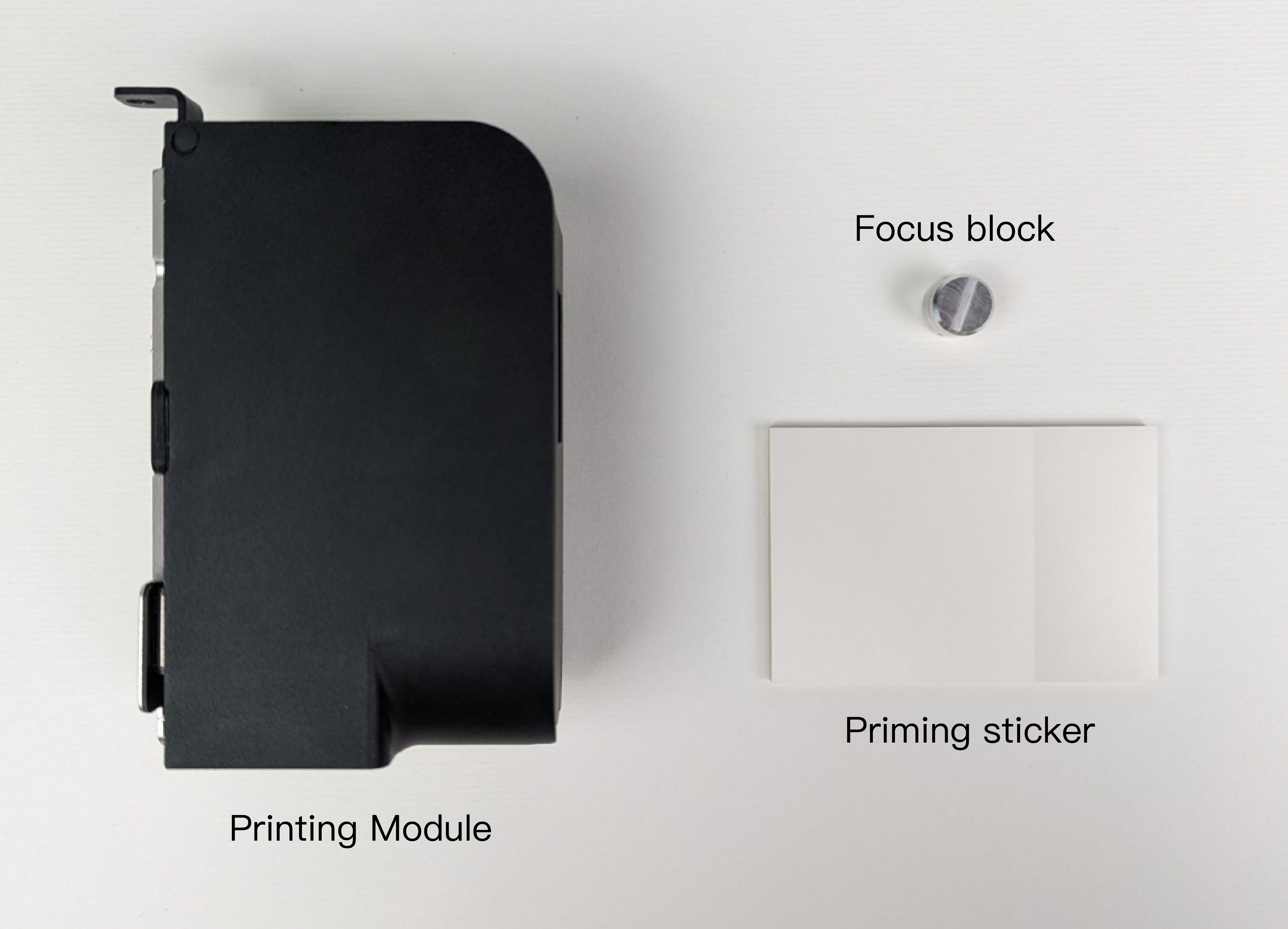

パッケージ内容

• 印刷モジュール
• フォーカスブロック（8mm）
• プライミングシール

取り付け手順

Beam StudioとAdorのファームウェアを最新バージョンに更新してください。Adorヘルプセンターの「ファームウェア更新」チュートリアルに従って、ファームウェアを更新できます。

印刷モジュールの取り付け

1. モジュールアダプター『B』の手締めネジ『A』を緩めます。
2. 印刷モジュールの点『C』をモジュールアダプターのロック解除アイコン『D』に合わせ、ロックアイコンまで挿入します。
3. 手締めネジ『A』をモジュールアダプターに再び締め付けます。

取り付け後、印刷を開始する前に 印刷モジュールのキャリブレーション を実施してください。

印刷の開始

1. 機器内に材料をセットします

2. フォーカス調整前： 印刷モジュールを材料の上に移動させます。オートフォーカス操作のために、 フォーカスブロック をAdorのフォーカシングプローブの下に配置してください。

※注意: フォーカスブロックを使用せずにオートフォーカス操作を行わないでください。プリントヘッドが損傷する恐れがあります。

3. フォーカスの開始:

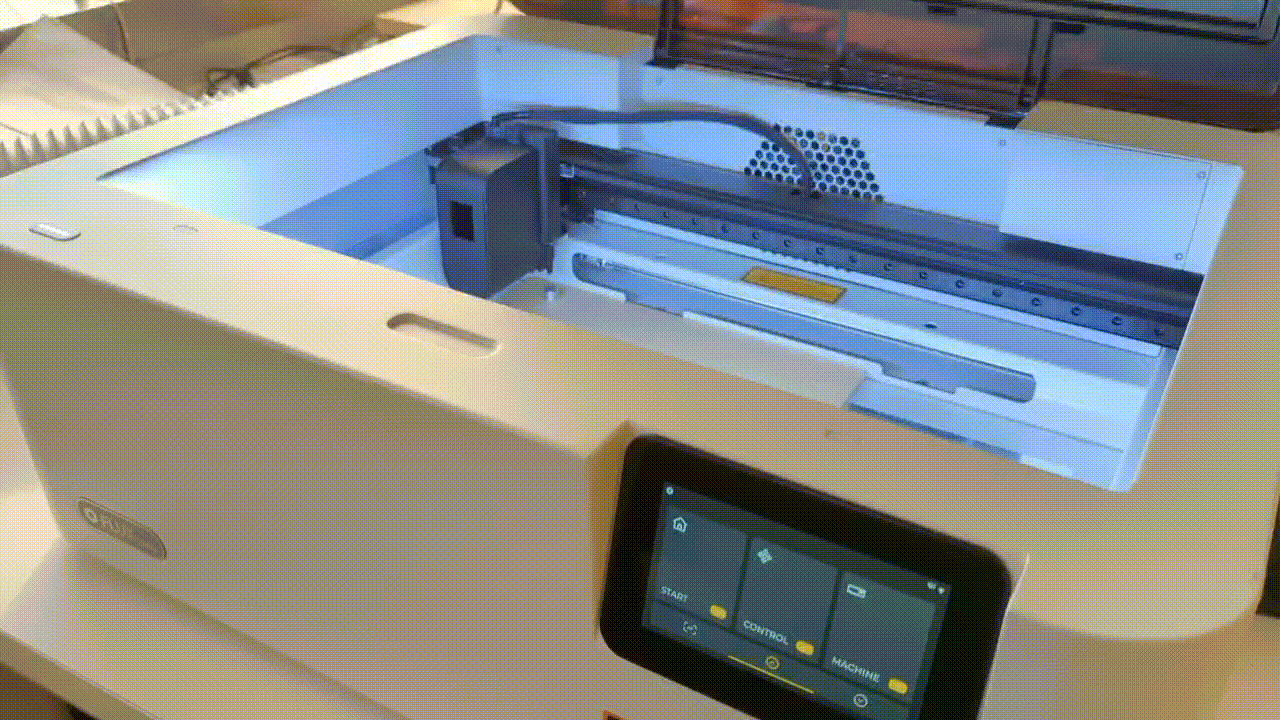

本体左側のフォーカスボタンを2回押すか、操作パネルの「AF」ボタンを長押しします。また、 フォーカスブロックが正しく配置されていることを確認するための警告が表示されます。「続行」をクリックして進めてください。 印刷モジュールが素材に接触して上昇したらフォーカスが完了します。印刷前に必ずフォーカス距離が正しいことを確認してください。


a. 操作パネルの「AF」ボタンを長押しします:

b. 本体左側のフォーカスボタンをダブルクリックします:

4. プライミングステッカーを貼ります: プライミングステッカーを1枚取り、未使用の作業エリアに貼り付けます。

5. フォーカスブロックを取り外し、ドアを閉めます

6. パソコンで 最新バージョン のBeam Studioを起動します。

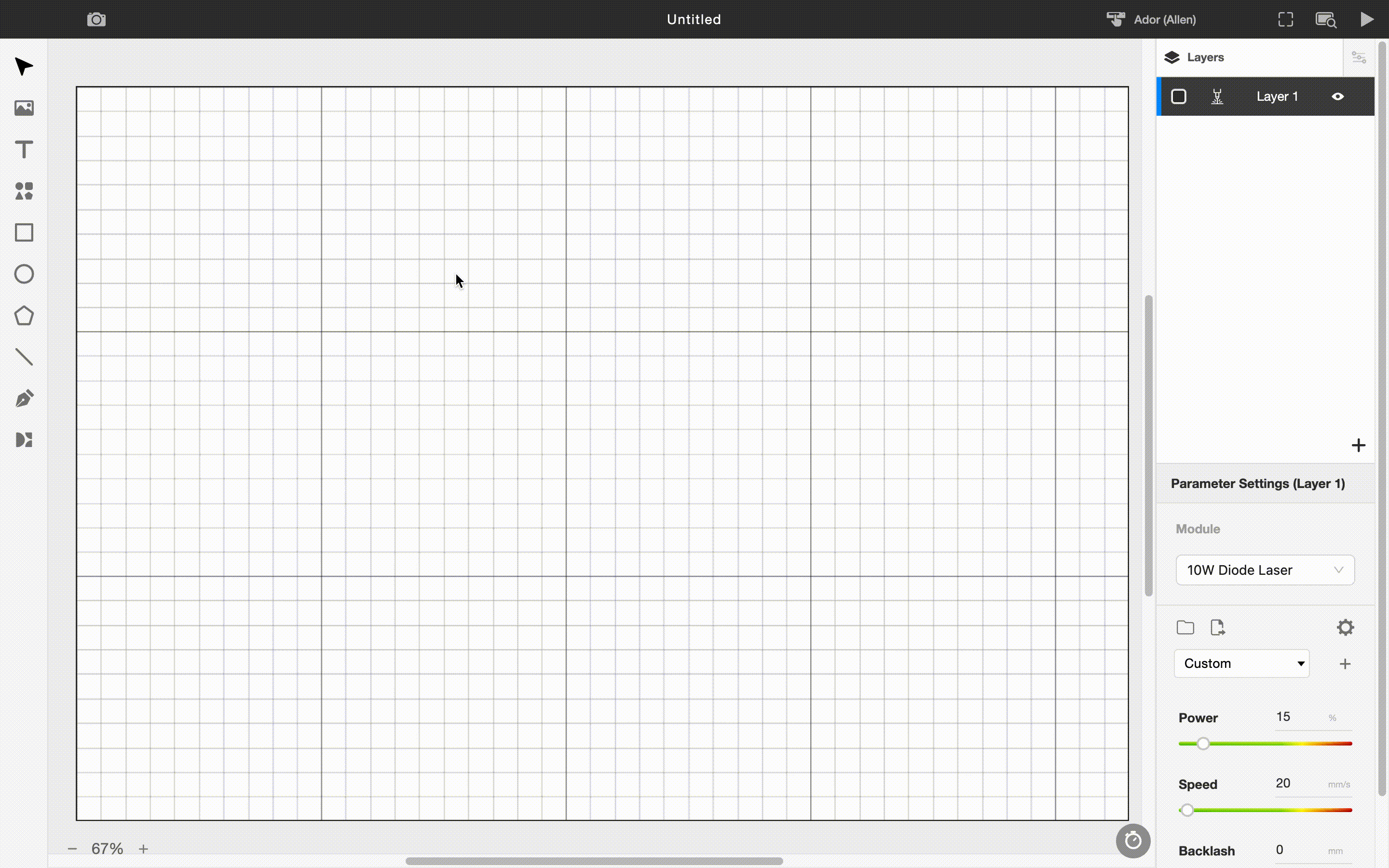

7. サンプルファイルをインポートします: 「ファイル」 > 「サンプル」 > "Adorプリントの例 - 単色"

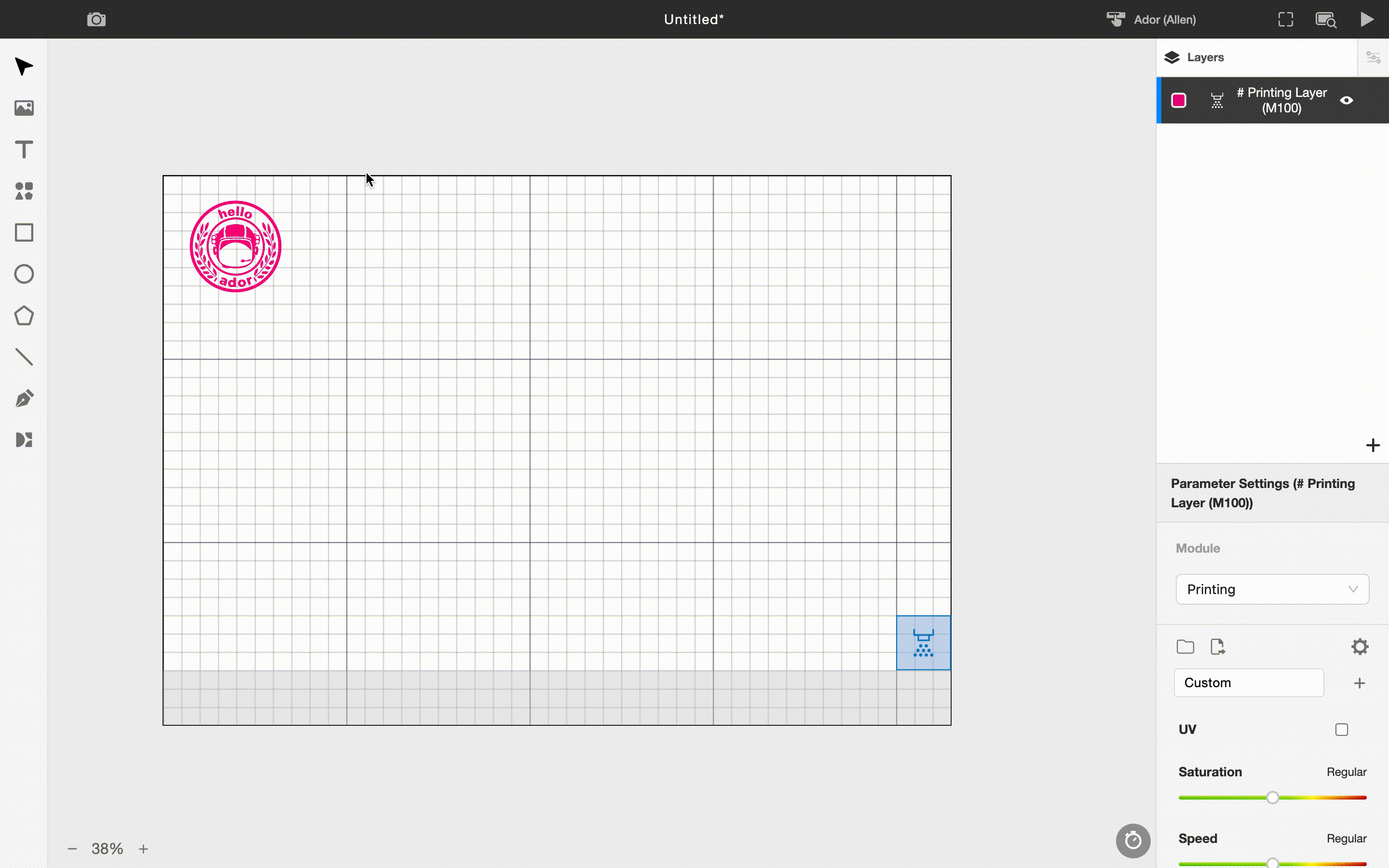

8. 彫刻位置をプレビューします： 左上隅のカメラアイコンをクリックし、マシン名を選択すると、プレビューが完了します。

9. サンプルとプライミングエリアを移動します： 画像を希望の印刷位置にドラッグ＆ドロップします。プライミングエリアはプライミングステッカーと一致させてください。

10. マゼンタ インクカートリッジを取り付けます：

a. インクカートリッジを軽く振ります。

b. 保護クリップを取り外します。

c. アルコール（99％以上推奨）を吹きかけた糸くずの出ない布でプリントヘッドを清掃します。
清掃は一方向に行い、往復させないようにご注意ください。

d. インクカートリッジを印刷モジュールに装着します。

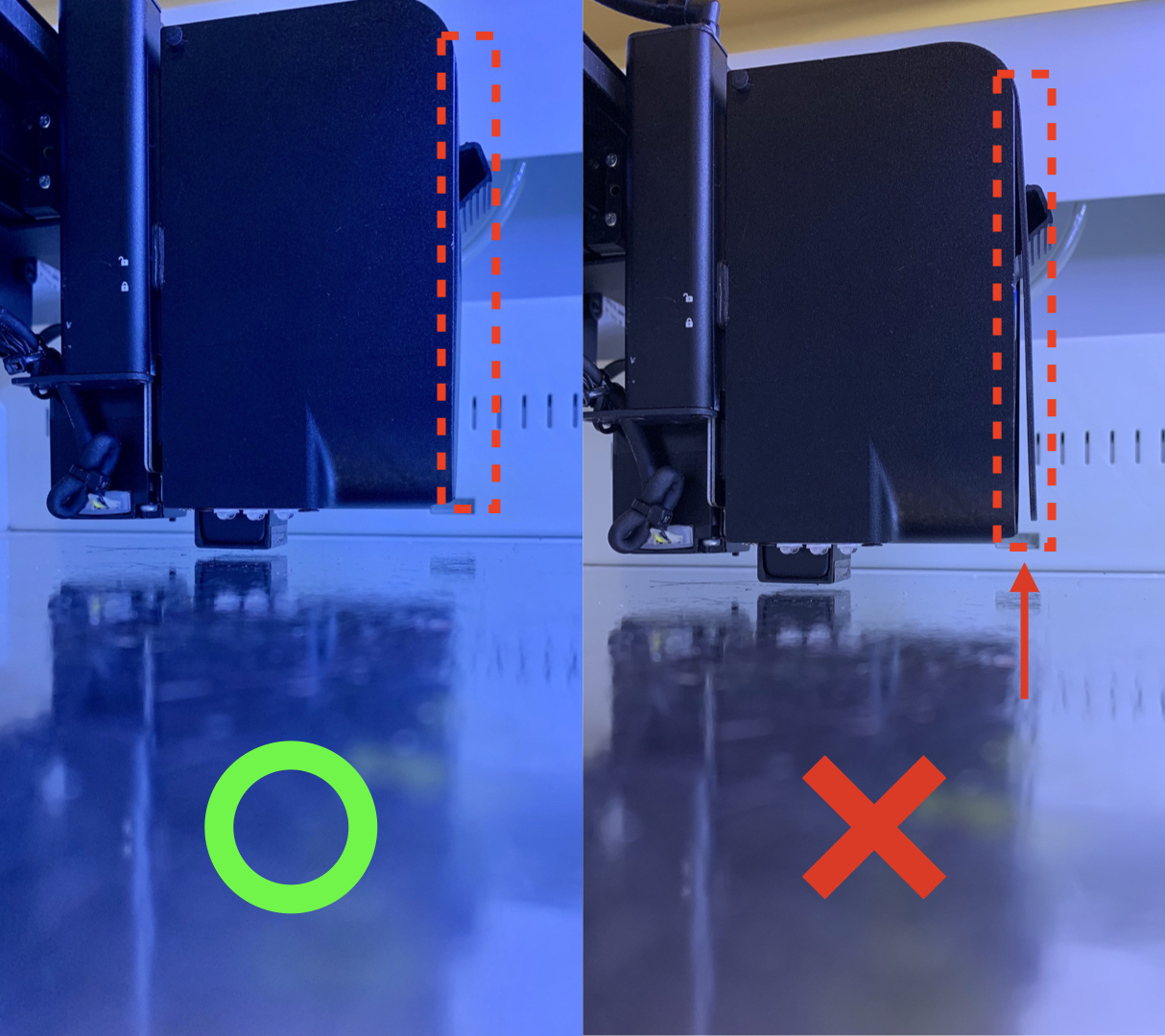

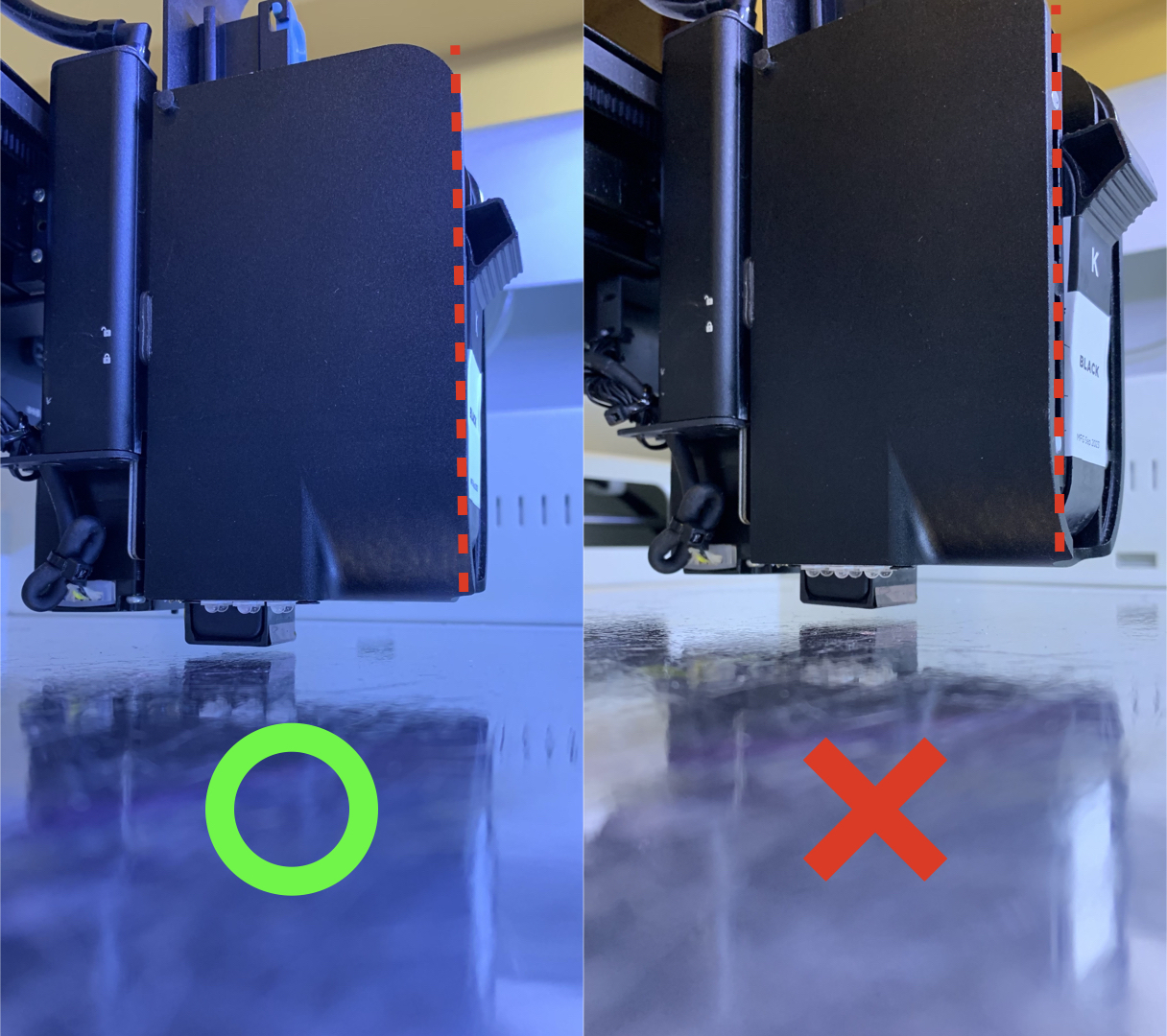

インクカートリッジが正しく装着され、モジュールのカバーが完全に閉じていることを確認してください。

11. ドアを閉めます：

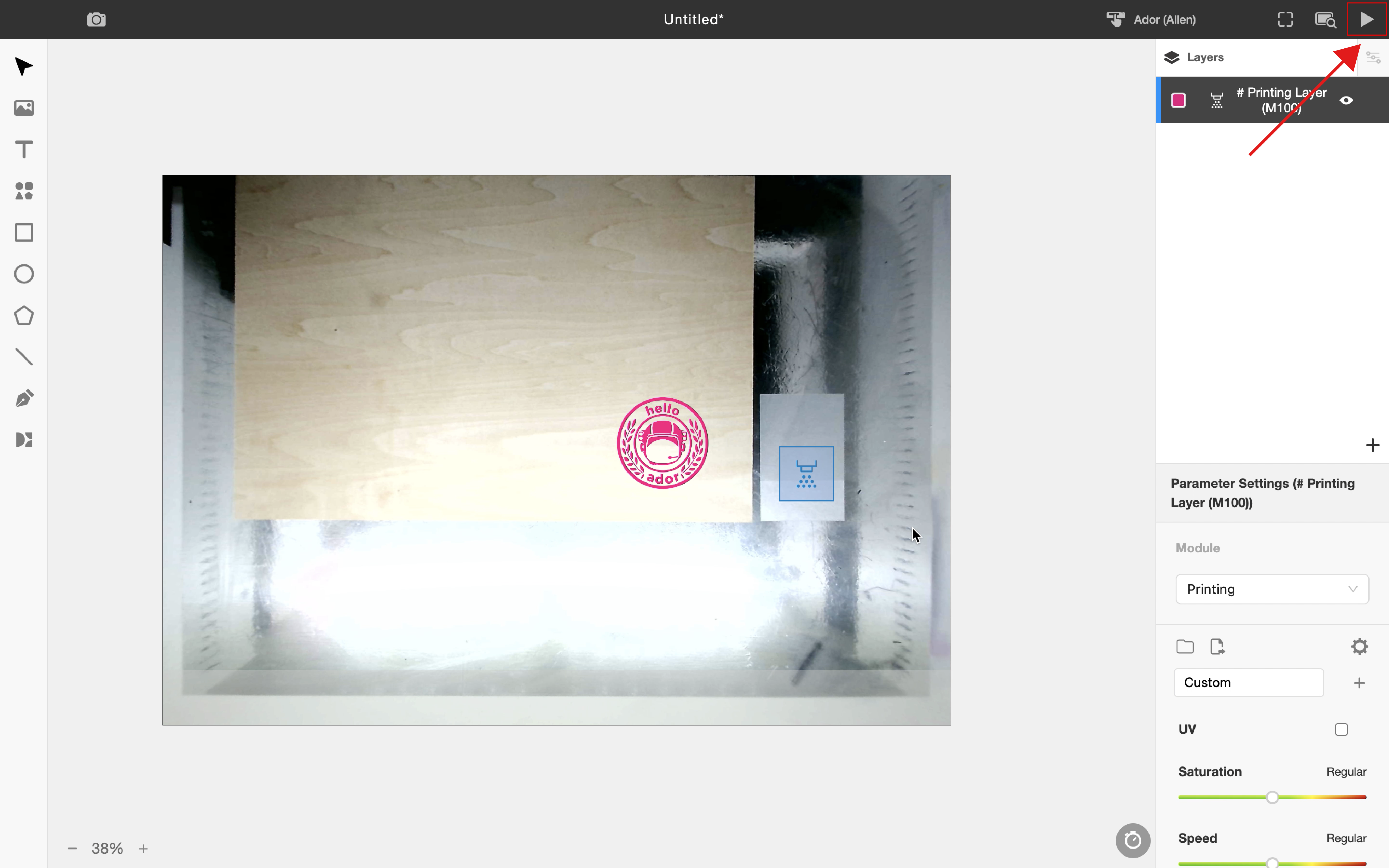

12. ファイルを送信します： 右上隅の矢印ボタンをクリックしてファイルを送信します。

*注意：機械の動作中は、印刷モジュールやインクカートリッジを取り外さないでください。

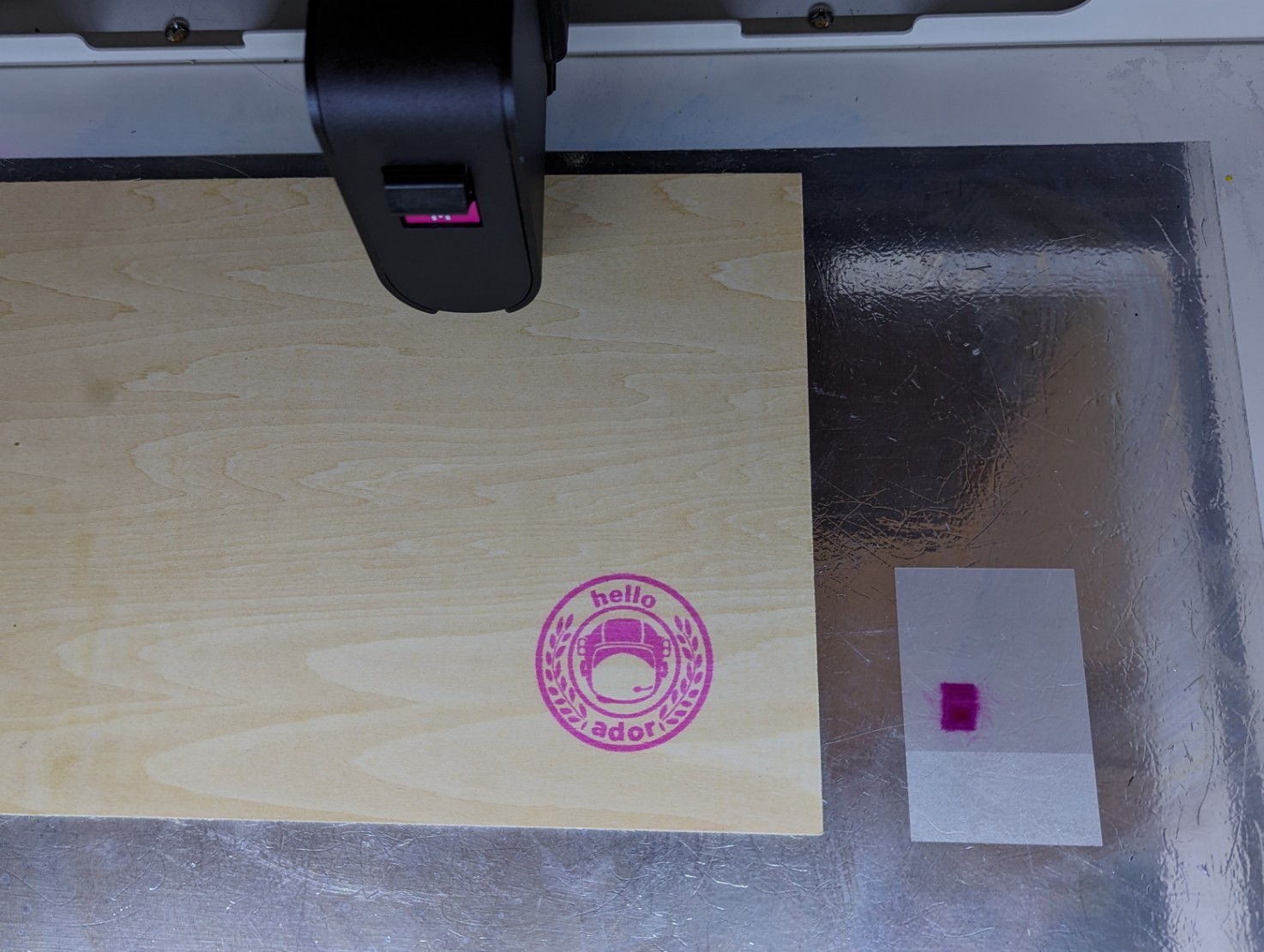

13. 印刷後、同じ方法でプリントヘッドを再度清掃し、保護クリップを取り付けます。

印刷結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドが正確にフォーカスされているか確認してください。
正しい場合は、材料の適合性やパラメータを確認し、以下のトラブルシューティングをご参照ください: Ador - 印刷結果が不適切/印刷位置のずれ
