免責事項
AdorをLightBurnで制御するには、LightBurnソフトウェアの公式版をダウンロードする必要があります。LightBurnはサードパーティ製ソフトウェアであるため、FLUXはその使用によって生じたいかなる損失に対しても責任を負いかねます。
Adorのファームウェアは様々なテストを実施していますが、LightBurnソフトウェアの一部機能が本機と互換性がない可能性があります。互換性の問題でエラーが発生した場合は、以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに適切に問題をご報告ください。 [カスタマーサービスへのお問い合わせ]
開始する前に
1. ファームウェアをv5.2.0以上に更新してください。
- Adorのパネルで 「MACHINE → 最新のファームウェアに更新」 を選択します。 - ファームウェアは
更新できます。からも 更新できます。
公式サイトからファームウェアをダウンロードし、 公式ウェブサイトその後、 「マシン→ファームウェアの更新」をクリックします。 コンピュータ上のファームウェアファイルを選択して、マシンのファームウェアを指定のバージョンに更新します。
2. 以下の設定ファイルをダウンロードしてください: Ador_Preset
注意: 提供された設定ファイルには、GCodeと通信速度設定s含まれています。設定ファイルを使用しない場合は、別途設定してください "デバイス設定"。 （詳細については、 この記事 を参照してください）
LightBurnの設定
LightBurnをダウンロードするには、 こちら.

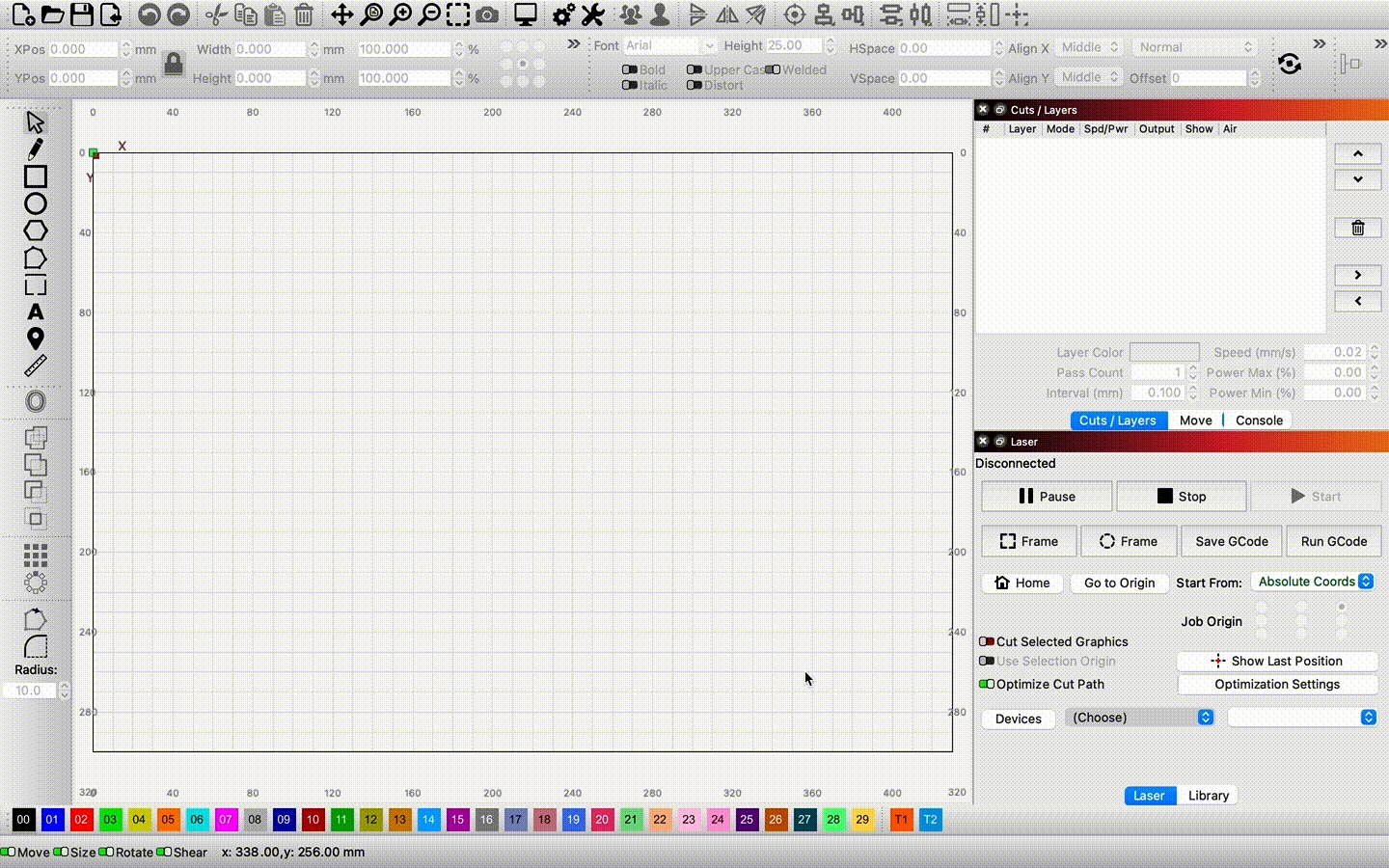

1. LightBurnを起動し、 "デバイス" を レーザー タブで選択します。
2. "インポート" をクリックして、ダウンロードした Ador_Preset ファイルをインポートします。

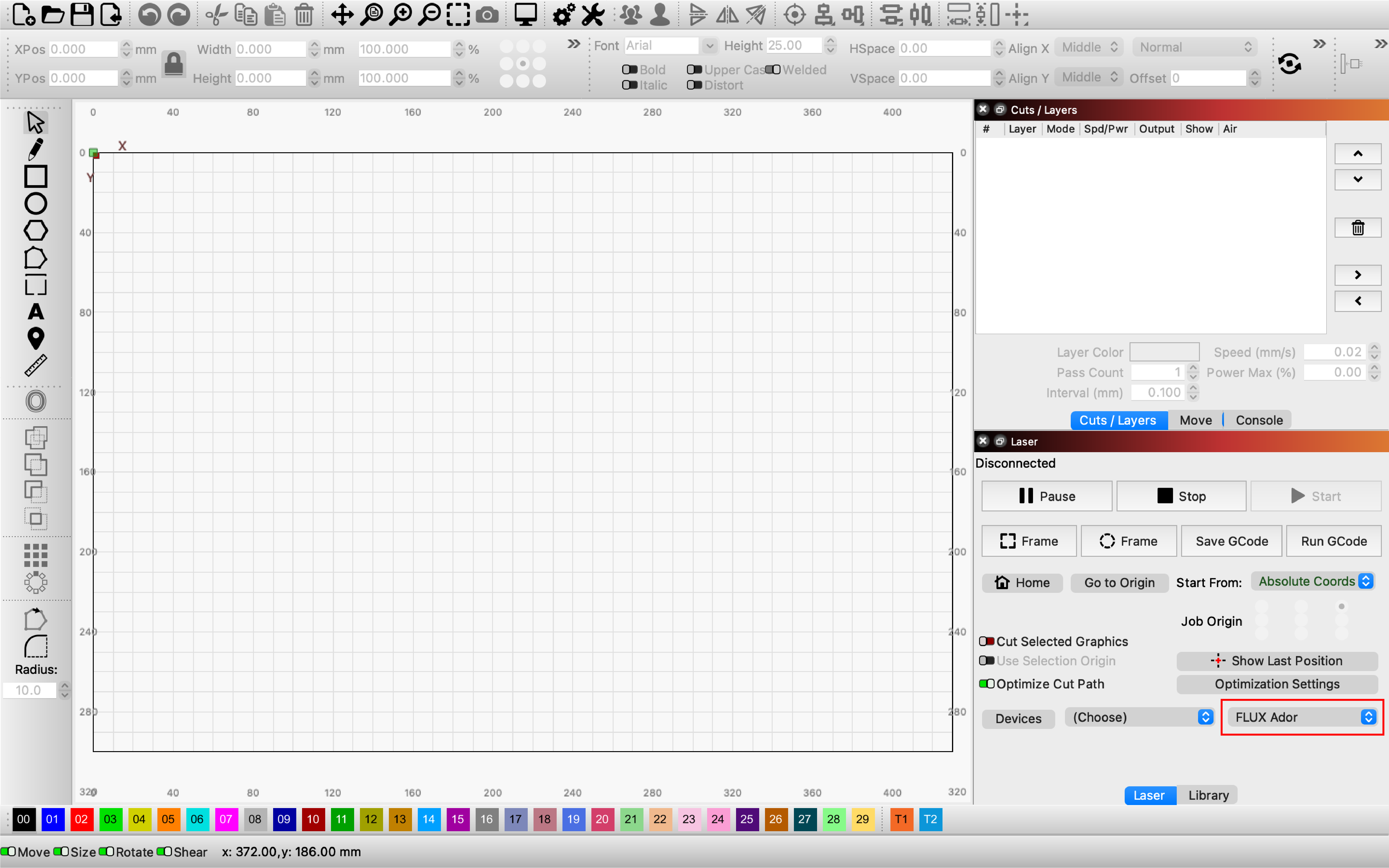

3. ファイルが正常にインポートされると、以下のデバイス情報が表示されます。
LightBurn ブリッジケーブルを使用してコンピューターを機器に接続します。
1. LightBurnケーブルを機器側面のUSBポートに接続します。

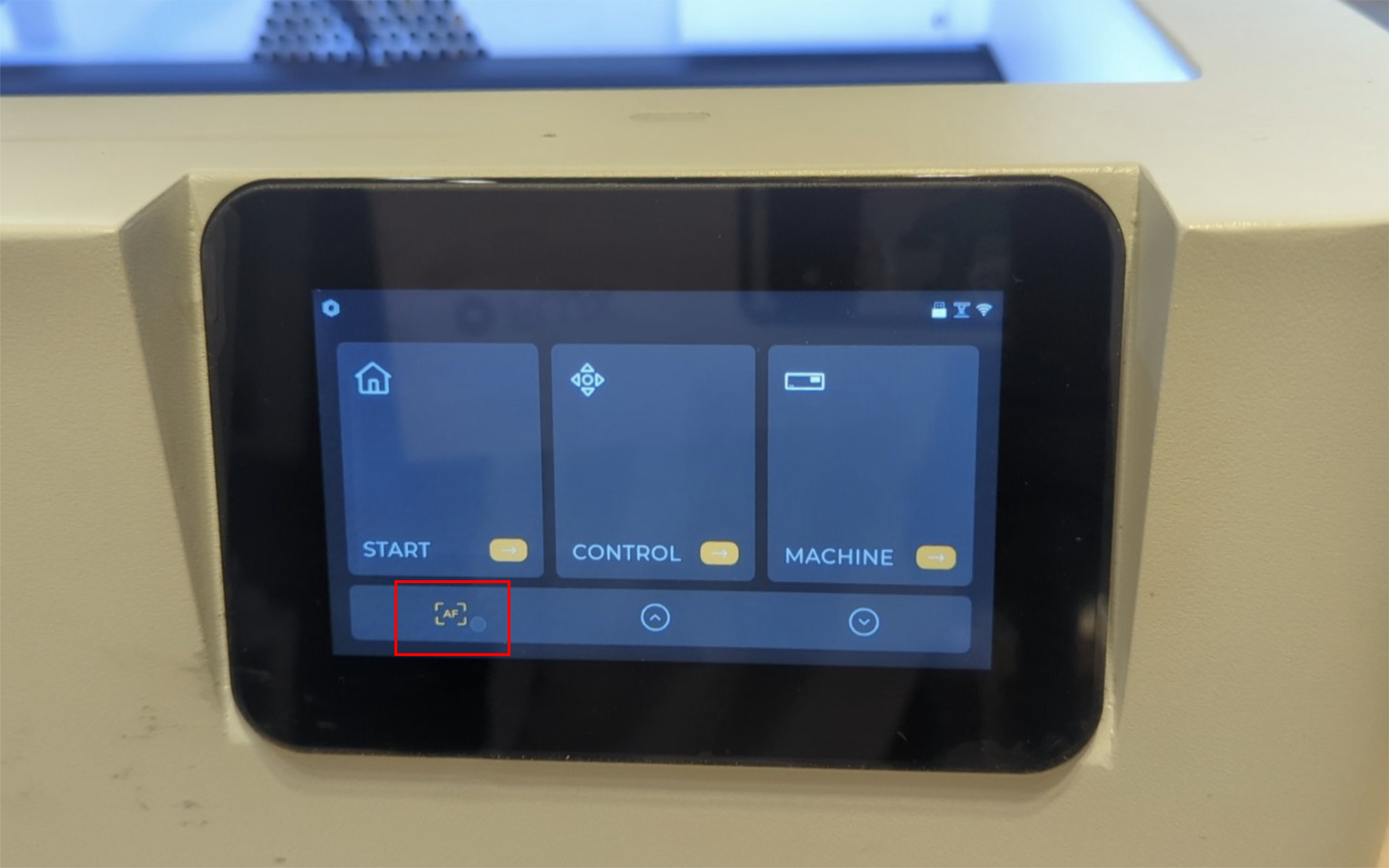

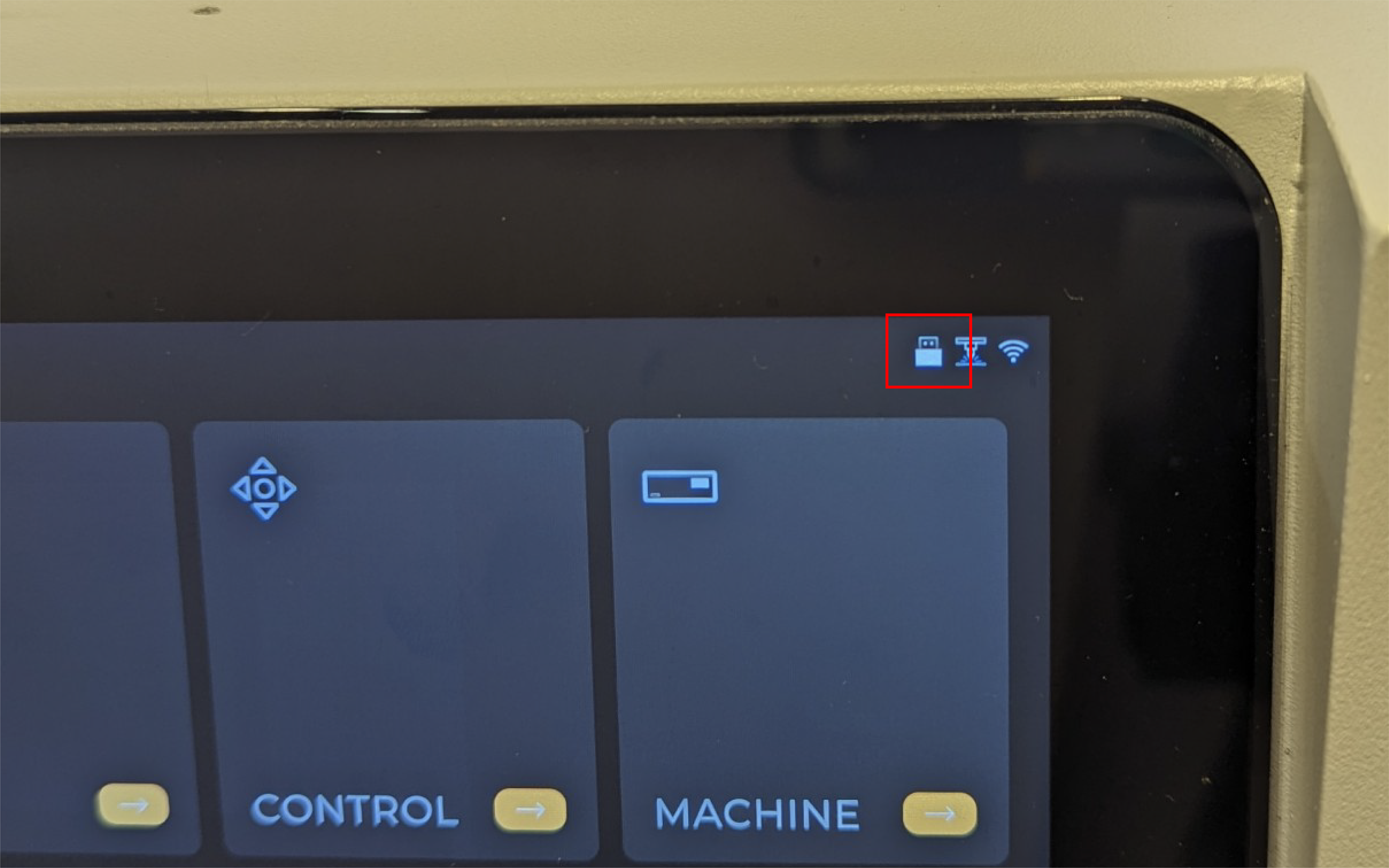

（USBアイコン が機器パネルの右上に表示され、正常に接続されたことを示します。）
2. ケーブルのもう一端を LightBurnブリッジケーブルをコンピューターに接続します。

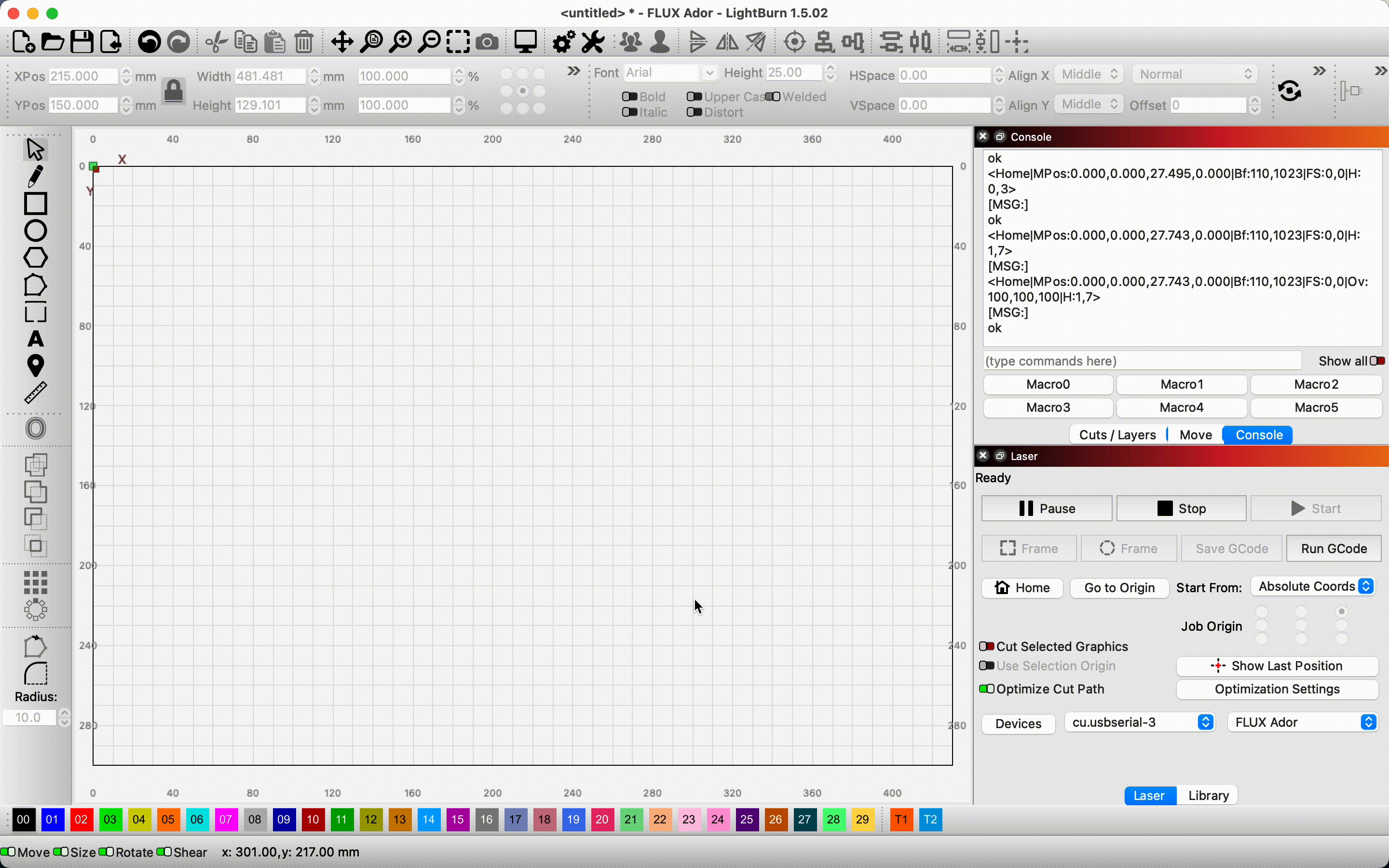

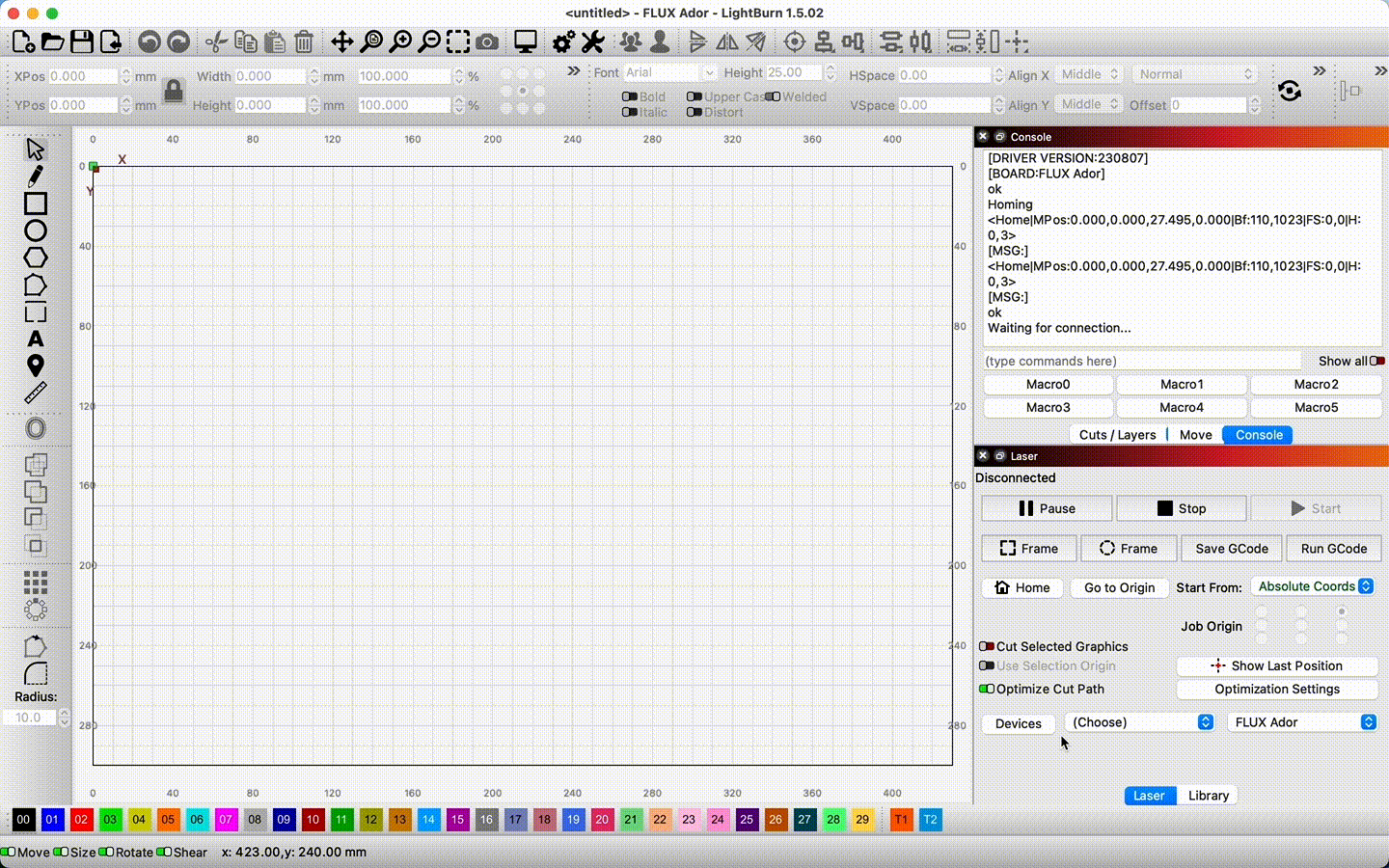

3. 正しいUSBポート名を選択してください。誤ったポートを選択すると接続に失敗します。複数のポートを試す必要がある場合があります。接続に成功すると、コンソールタブに以下の情報が表示されます。
原点復帰テスト
コンピューターが機器に正常に接続されると、機器は自動的に原点復帰を開始します。そうでない場合は、原点復帰ボタンをクリックして原点復帰機能が正常に動作するか確認してください。
操作開始

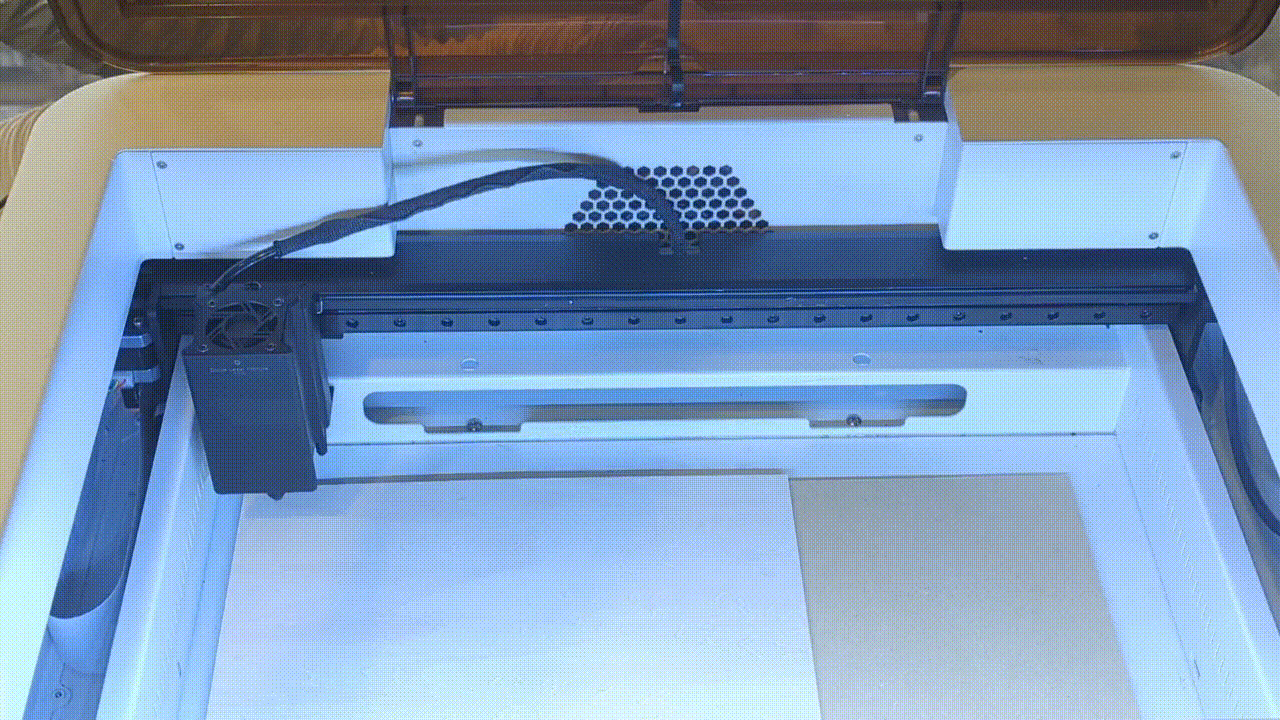

1. 材料を機器内に設置します。
2. フォーカス調整

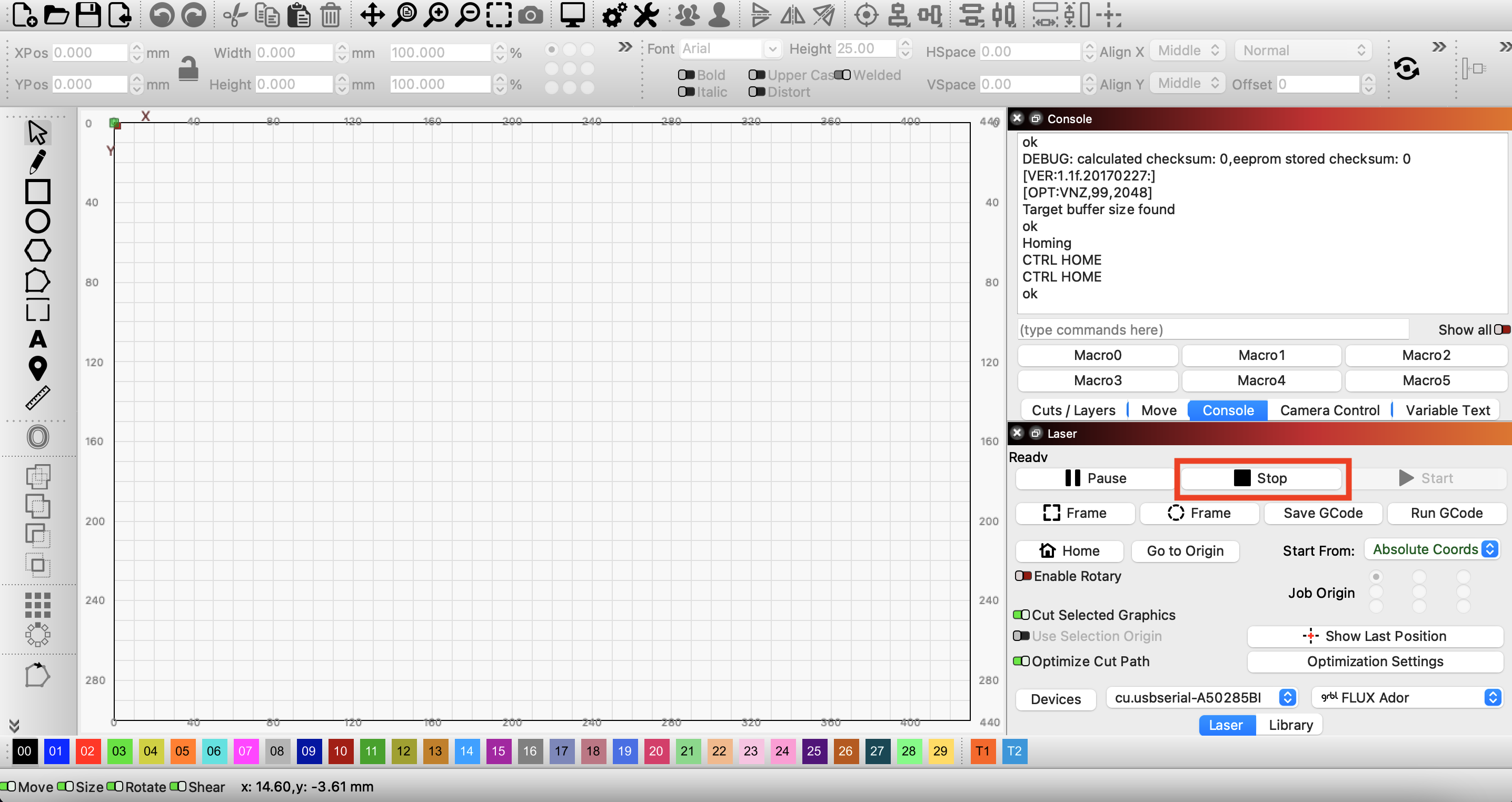

- クリックします "停止" 「レーザー」パネルの "レーザー" ボタンを押すとモーターの電源が切れます。

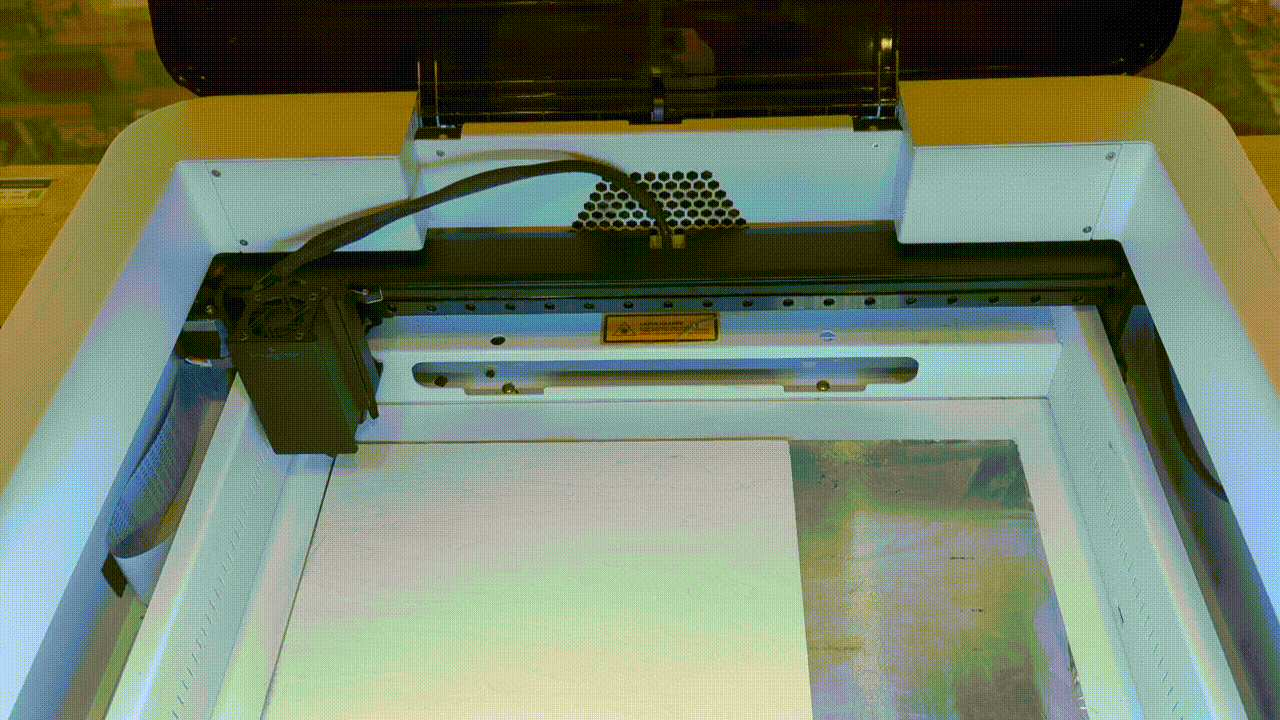

素材の上にレーザーヘッドを移動させます。

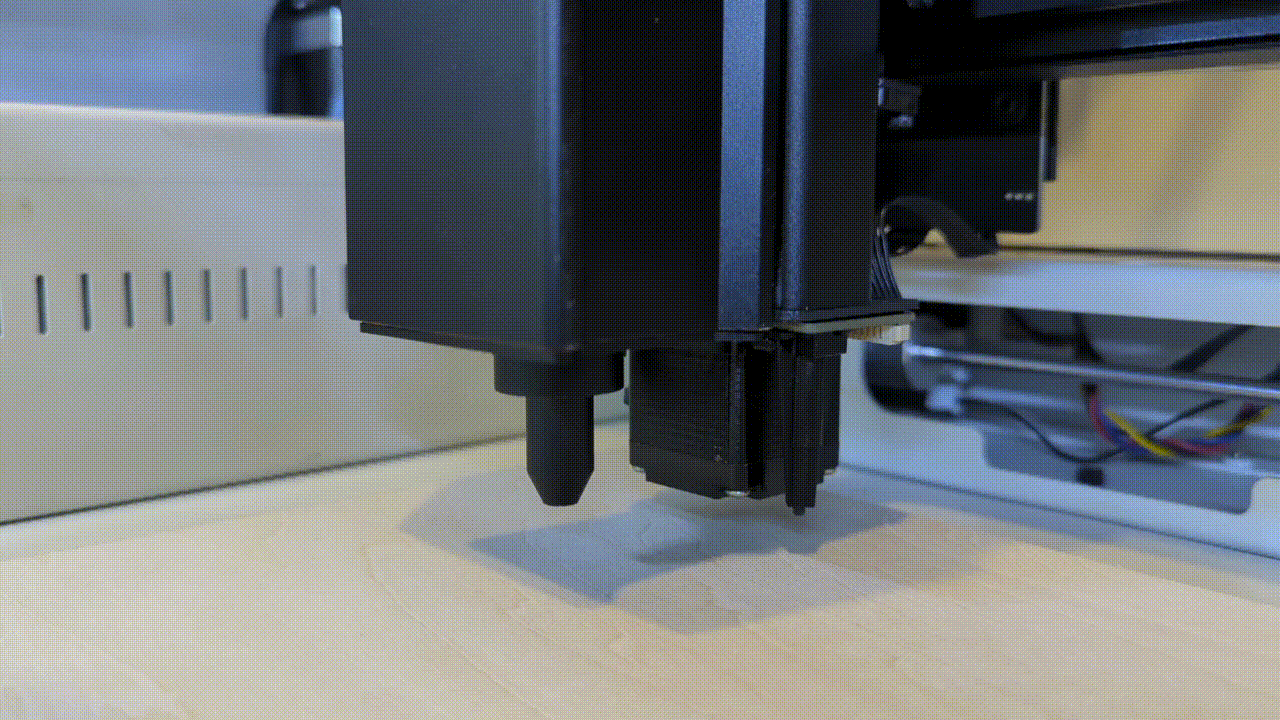

「AF」ボタンを長押しして、オートフォーカスを開始します。
（彫刻・切断作業の前に、必ずフォーカス距離が正しく設定されていることを確認してください。）
注意：
- LightBurnの制御下で、3分以内に機械が自動的にモーターを解放することを確認してください。 モーターが長時間ロックされたままだと、機械が損傷する可能性があります。 （モーターを解放するには、 "停止" 「レーザー」パネルの "レーザー" パネルをクリックしてください）
- モーターを解放した後、レーザーヘッドを動かした場合は、必ず「ホーム」ボタンを押して位置をリセットしてからジョブを送信してください。そうしないと、衝突の危険性があります。

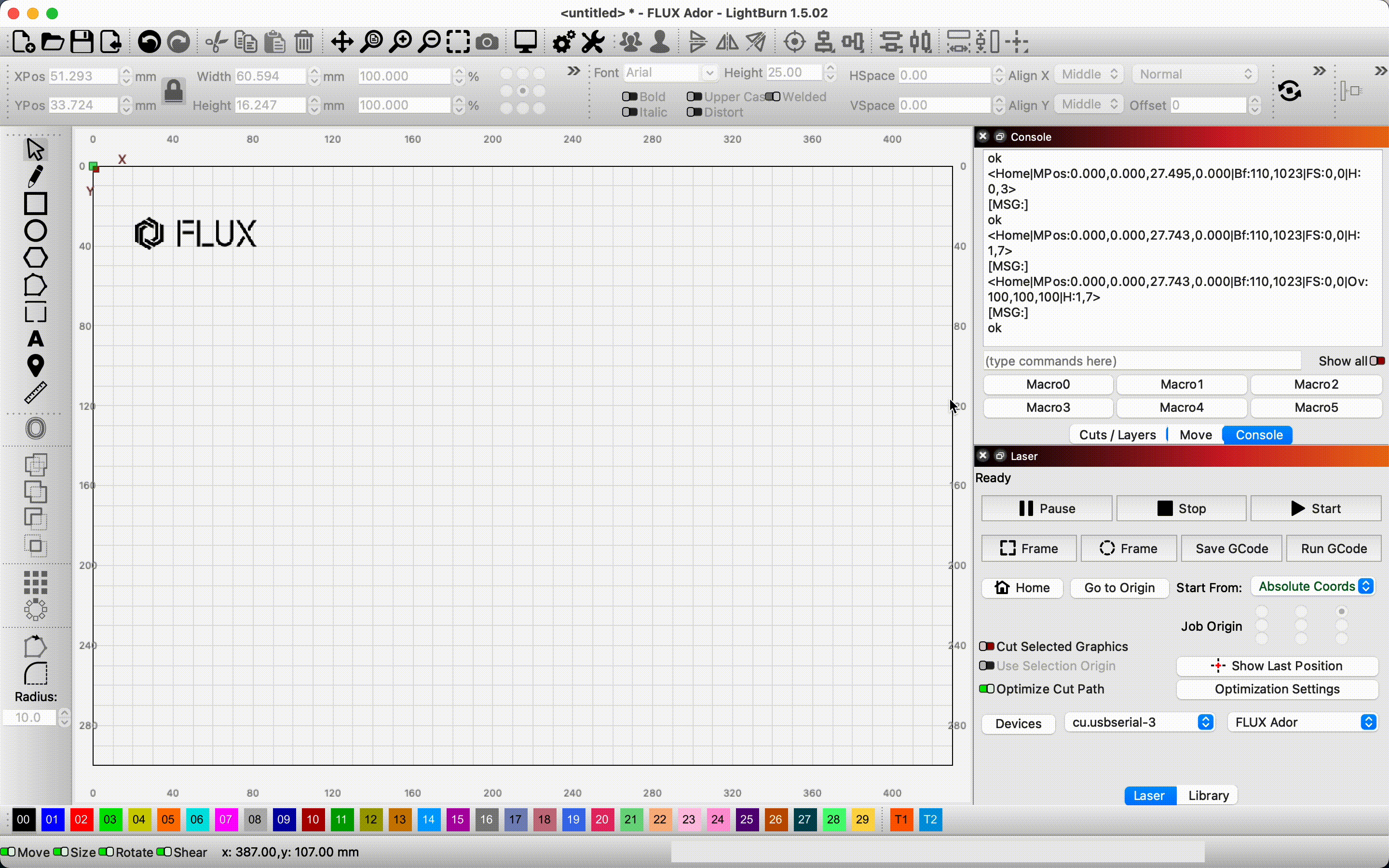

3. LightBurnにファイルをインポートする
上のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ＆ドロップします。port 「MACHINE → 最新のファームウェアに更新」 file, or drag and drop 「MACHINE → 最新のファームウェアに更新」 file directly into 「MACHINE → 最新のファームウェアに更新」 work area.

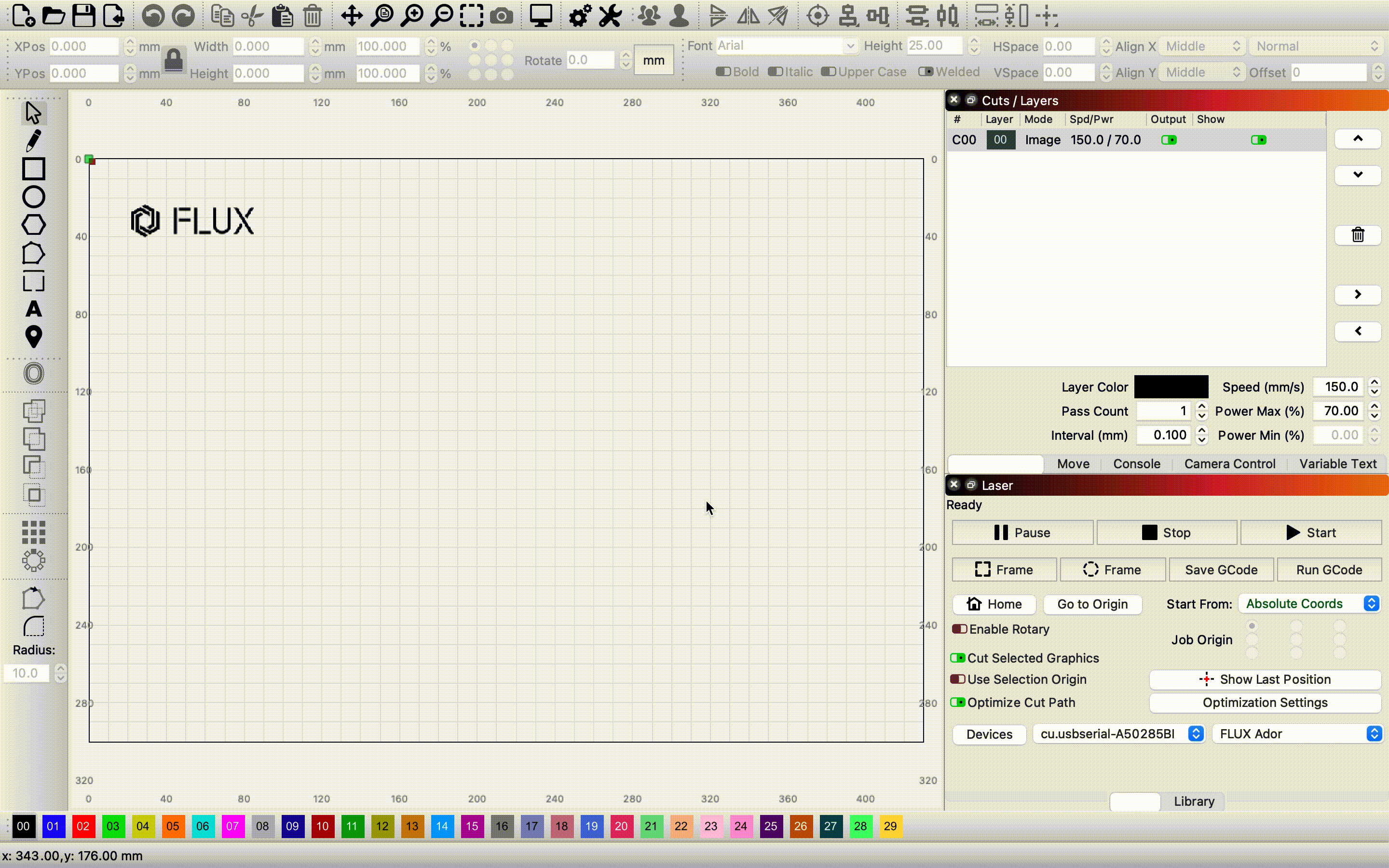

4. パラメーターを設定する
パターン パターン またはレイヤーを選択し、画面右下の カット/レイヤー タブで選択します。
5. "オーバースキャン" 機能をオンにする
- レイヤーが "塗りつぶし、塗りつぶし+線、画像、またはオフセット塗りつぶし" モードに設定されている場合、 "オーバースキャン" 機能を有効にすることをお勧めします。
- レイヤーをダブルクリックして "カット設定エディター"オーバースキャン効果をオンにし、パーセンテージを入力します。
注意：パラメーター設定は速度と材料ごとに異なります。 この記事の末尾にある「材料パラメーターの推奨設定」を参照してください。
6. 開始位置を設定します
Adorのパネルで 「絶対座標」 ドロップダウンリストから選択します 「開始位置」 を レーザー タブで選択します。
注意：「絶対座標」の操作は 更新できます。と非常によく似ているため、更新できます。の経験があるユーザーに強くお勧めします。 更新できます。の使用経験
絶対座標
メイン編集ウィンドウに表示されているのは、マシンの作業エリアです。このエリアに配置したものは、マシン上の対応する位置で切断されます。
7. レーザーパネルの「ホーム」をクリックします。
モーターを解放した後、レーザーヘッドを動かした場合は、必ず「ホーム」ボタンを押して位置をリセットしてからジョブを送信してください。そうしないと、衝突の危険性があります。

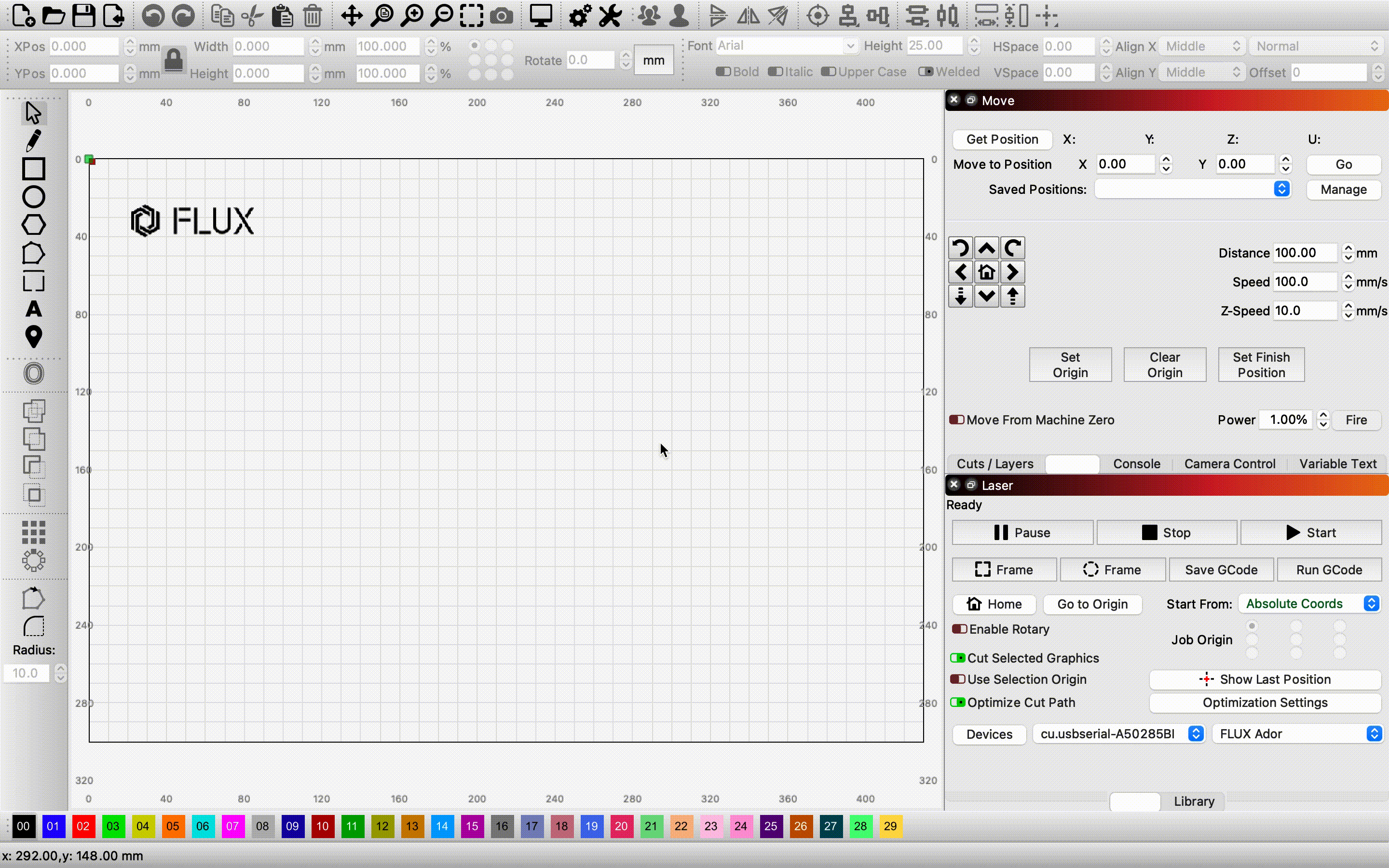

8. 彫刻位置をプレビューします
- 「 「レーザー発射ボタンを有効にする」 in 「デバイス設定」.
- クリックします "OK" そして、LightBurnを再起動してください（再起動する前に、現在のファイルを必ず保存してください）。
- 右側の「コンソール」 "m136p173" と入力して 「コンソール」ウィンドウ内 でレーザーモジュールをオンにします。（光は発射されません。）

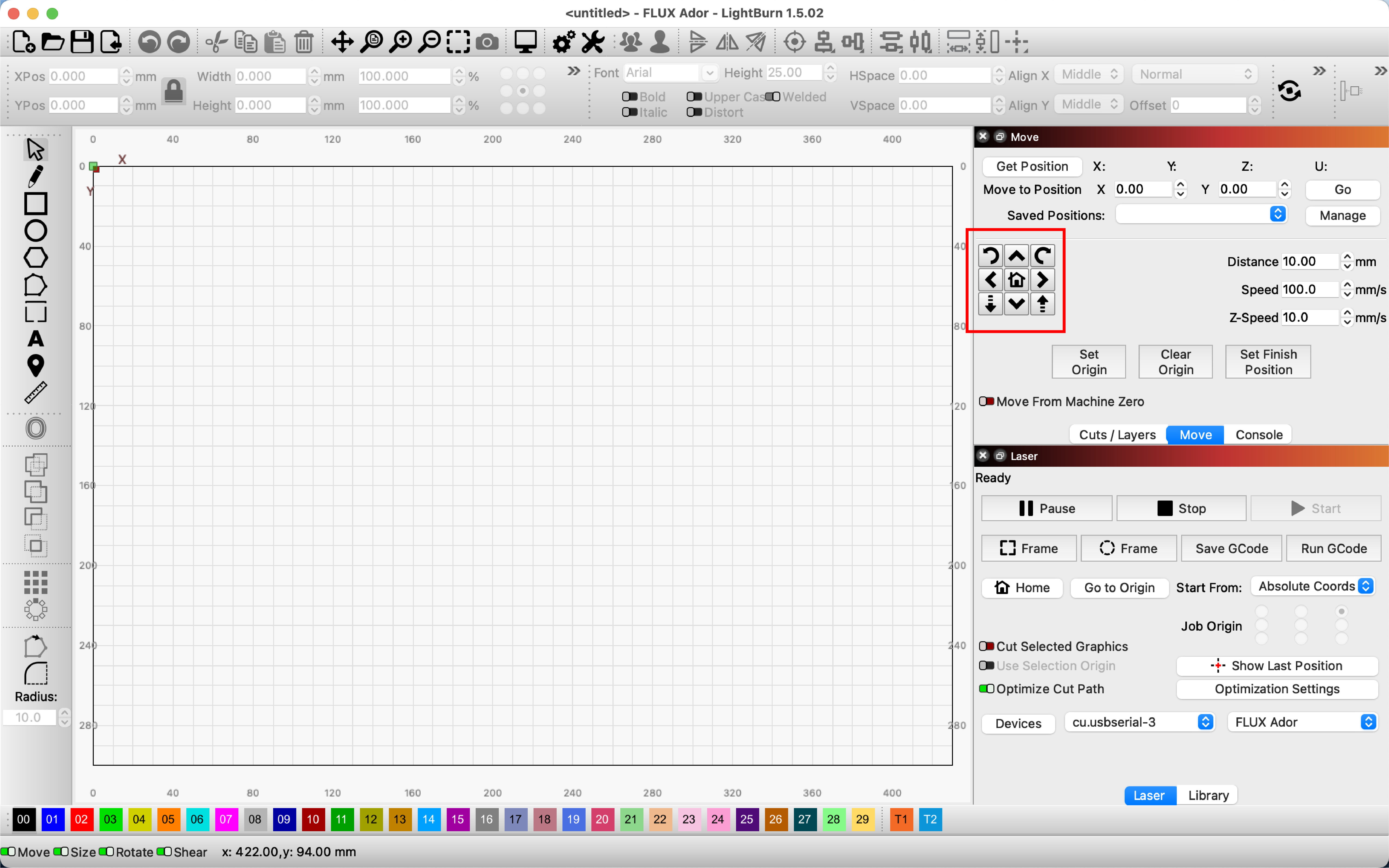

- 右側の「移動」ウィンドウ内で出力パラメーターを設定します。 「移動」 ウィンドウ。
- ドアを閉めてください。
- クリックします 「発射」 と入力して 「移動」 ボタンをクリックし、マシンがレーザー光を発射しているか確認します（確認後、再度クリックしてレーザー光をオフにしてください）。 「発射」 確認後、再度クリックしてレーザー光をオフにしてください。

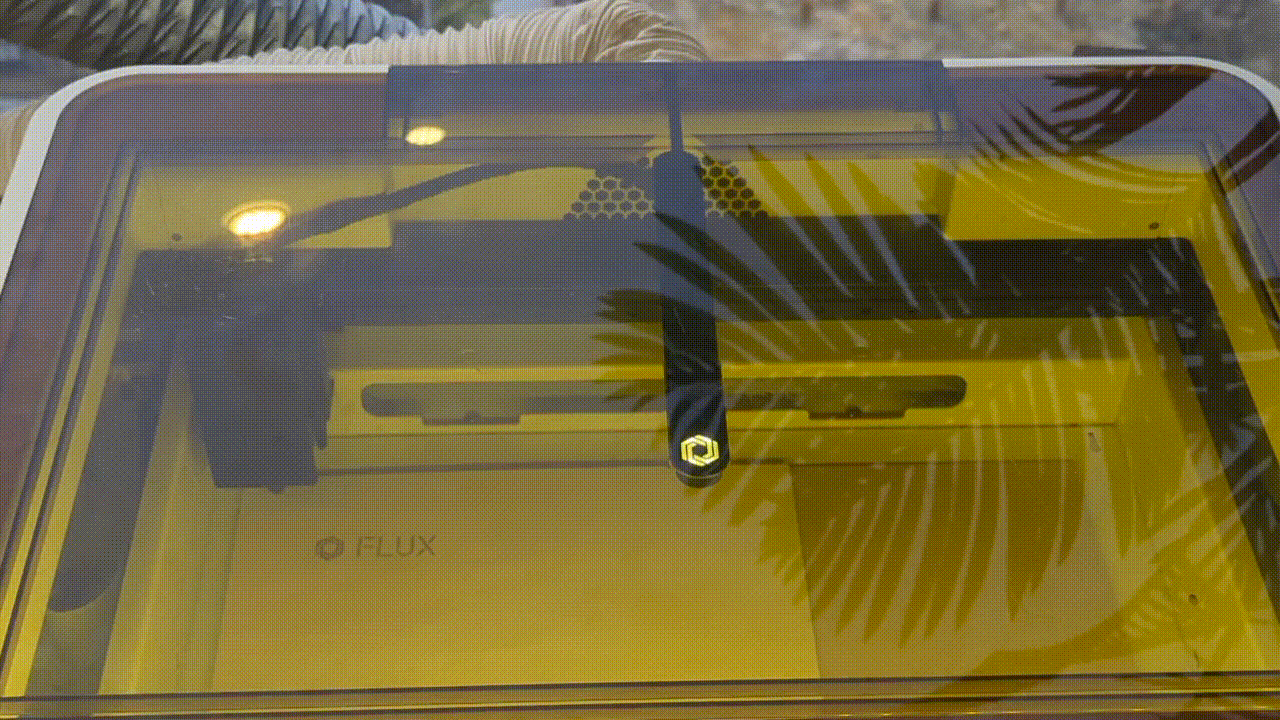

- レーザー光が使用可能であることを確認した後、パターンを選択し、 「Shift」キーを押しながら「フレーム」をクリックして、 パターンが予定位置に彫刻されるかどうかを確認します。
9. 「ホーム」をクリックしてジョブを送信します

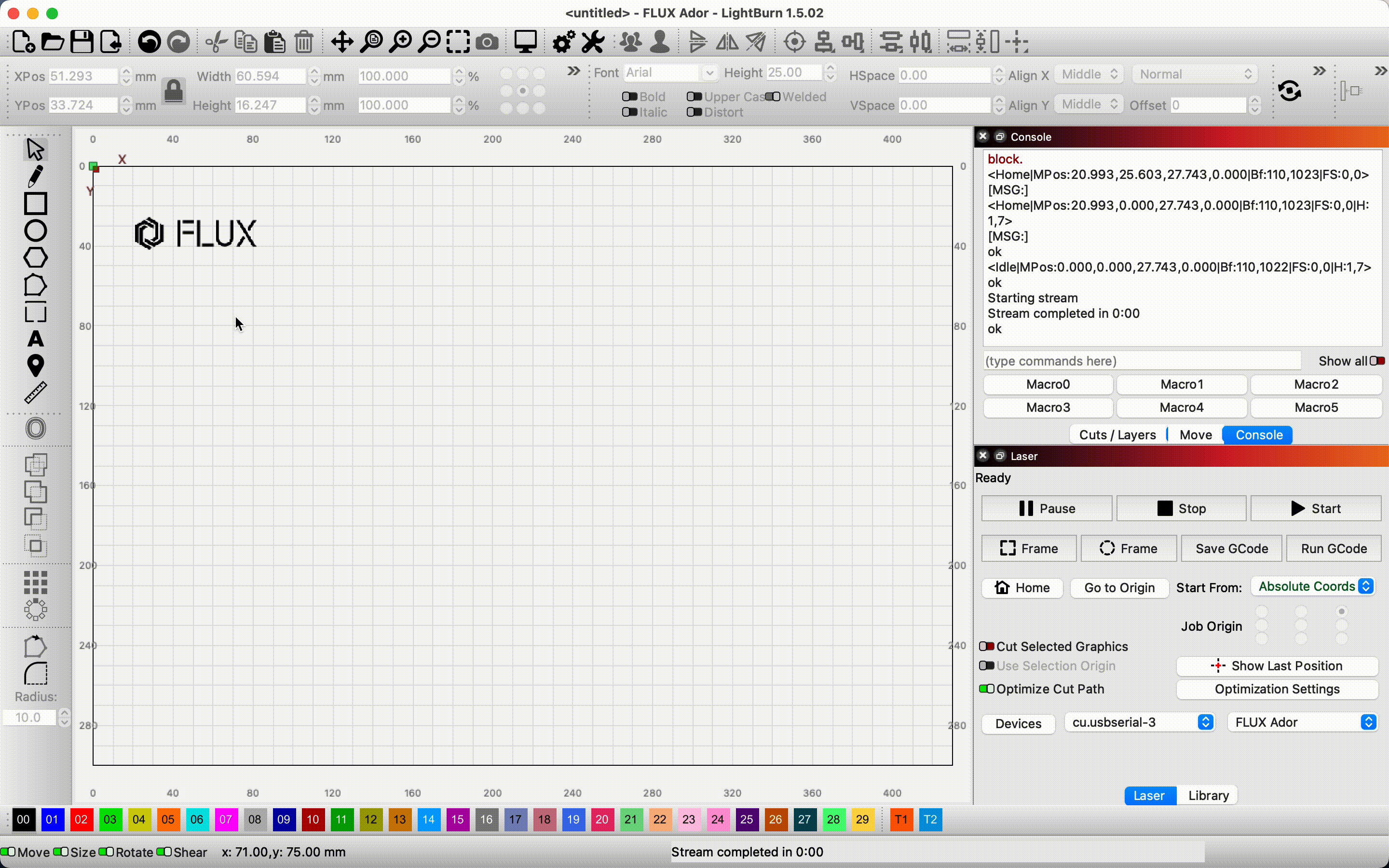

画像を選択し、 "スタート" を レーザー タブをクリックしてジョブを送信します。
注意： プロジェクトの実行中にケーブルを取り外すと、動作が停止します。ジョブの実行中は、ケーブルが確実に接続されていることを確認してください。
10. 彫刻結果
注意：彫刻結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドが正確に焦点合わせされているかどうかを確認してください。
____________________________________________________________________________________
絶対座標以外にも、マシンの作業領域内にパターンを配置する方法があります。 LightBurnにマシンの作業領域内にパターンを配置する方法を指示する他のオプションもあります。

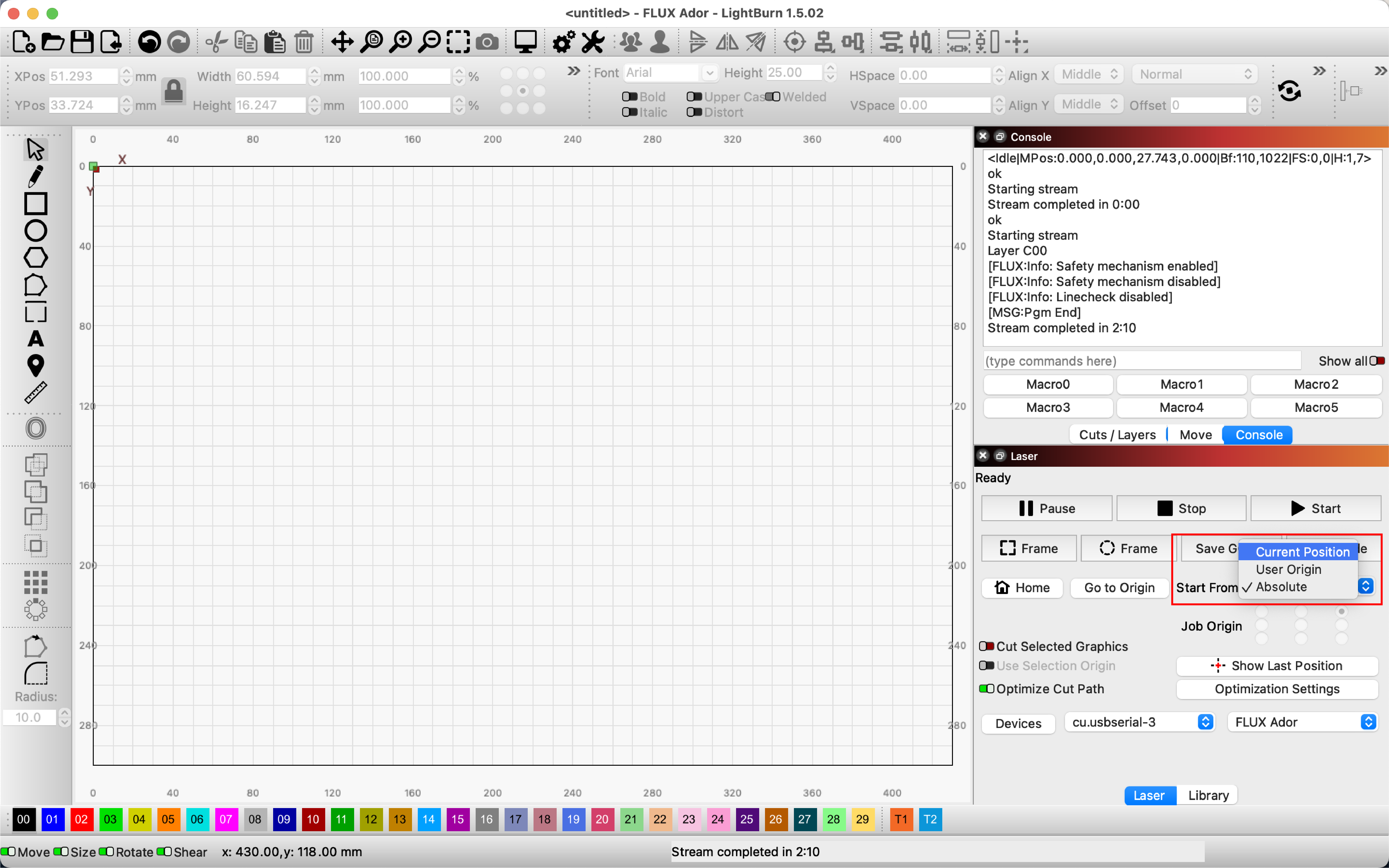

現在位置

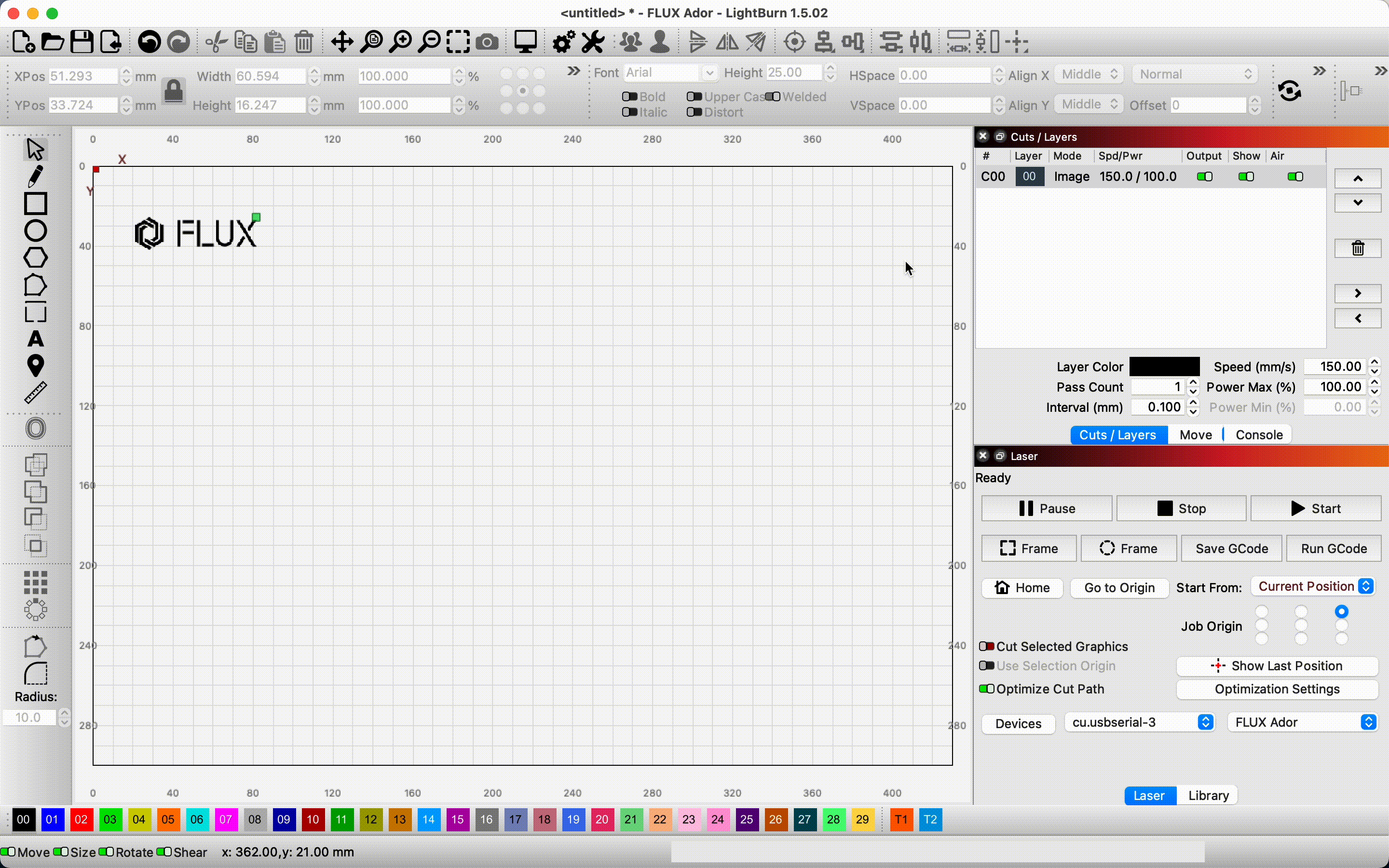

ジョブは、レーザーヘッドの現在位置を基準に切断/彫刻されます。
ジョブ原点
設定 "ジョブ原点" は、レーザーに対してジョブをどのように配置するかをLightBurnに指示します。
（メイン編集ウィンドウに表示される緑色の「ジョブ原点」インジケーターは、設定を変更すると移動します。）
____________________________________________________________________________________
材料パラメーターの推奨設定
10W ダイオードレーザー
| 材料 | 出力 | 速度 | 実行 | オーバースキャン | |
| 木材 | 3mm カット | 100.0 % | 6.0 mm/s | 1 回 | - |
| 木材 | 5mm カット | 100.0 % | 3.0 mm/s | 1 回 | - |
| 木材 | 彫刻 | 100.0 % | 150.0 mm/s | 1 回 | 9.4% |
| アクリル | 3mm カット | 100.0 % | 2.0 mm/s | 1 回 | - |
| アクリル | 5mm カット | 100.0 % | 2.0 mm/s | 2 回 | - |
| アクリル | 彫刻 | 75.0 % | 150.0 mm/s | 1 回 | 9.4% |
20W ダイオードレーザー
| 材料 | 出力 | 速度 | 実行 | オーバースキャン | |
| 木材 | 3mm カット | 100.0 % | 8.0 mm/s | 1 回 | - |
| 木材 | 5mm カット | 100.0 % | 4.0 mm/s | 1 回 | - |
| 木材 | 彫刻 | 60.0 % | 150.0 mm/s | 1 回 | 9.4% |
| アクリル | 3mm カット | 100.0 % | 4.0 mm/s | 1 回 | - |
| アクリル | 5mm カット | 100.0 % | 2.0 mm/s | 1 回 | - |
| アクリル | 彫刻 | 50.0 % | 150.0 mm/s | 1 回 | 9.4% |
