Beambox II - Vervanging van het moederbord

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Open de zijklep om de binnenkant van de machine te bekijken.

• Gebruik een kruiskopschroevendraaier om de klep te openen.



Stap 3

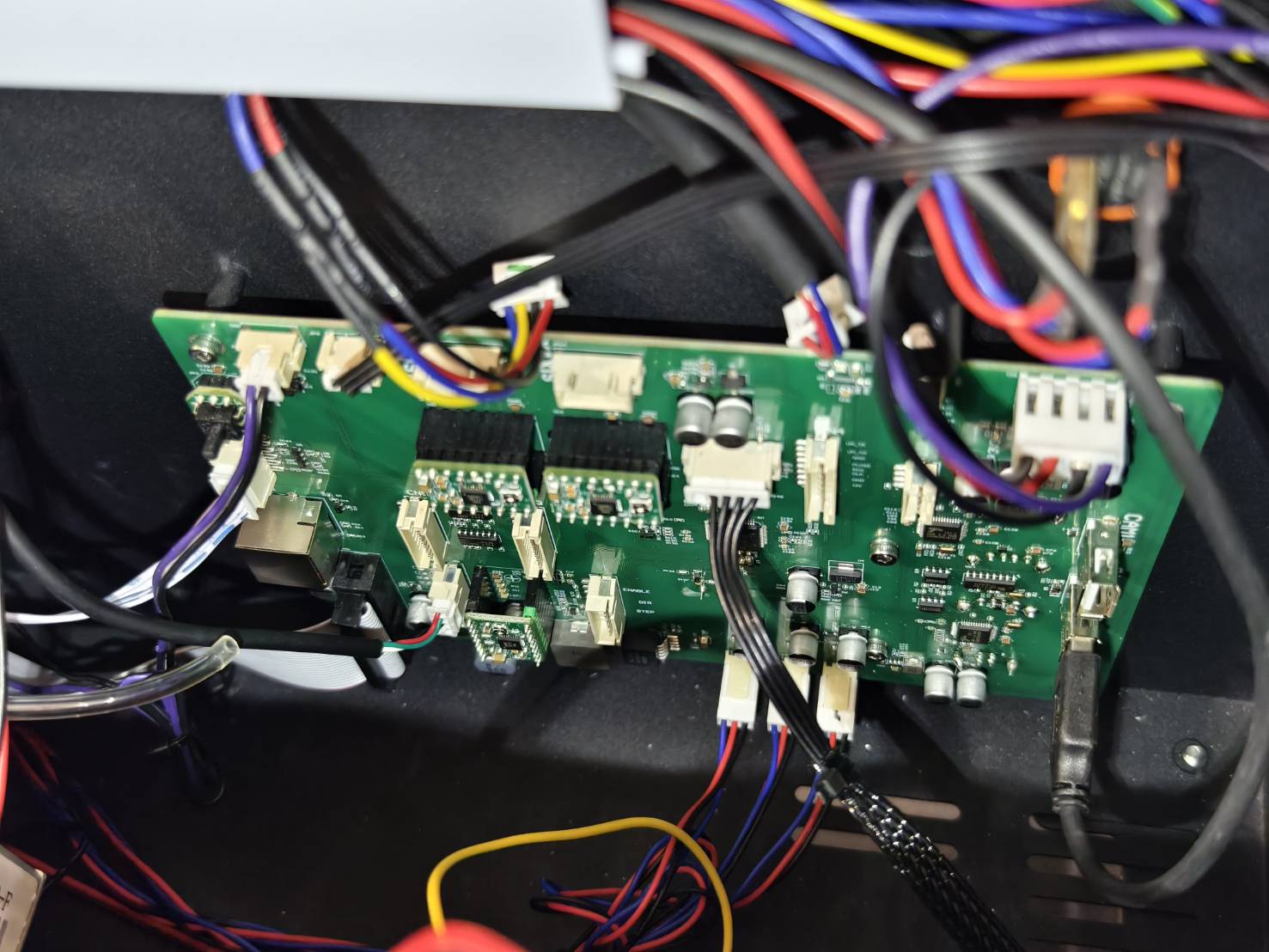

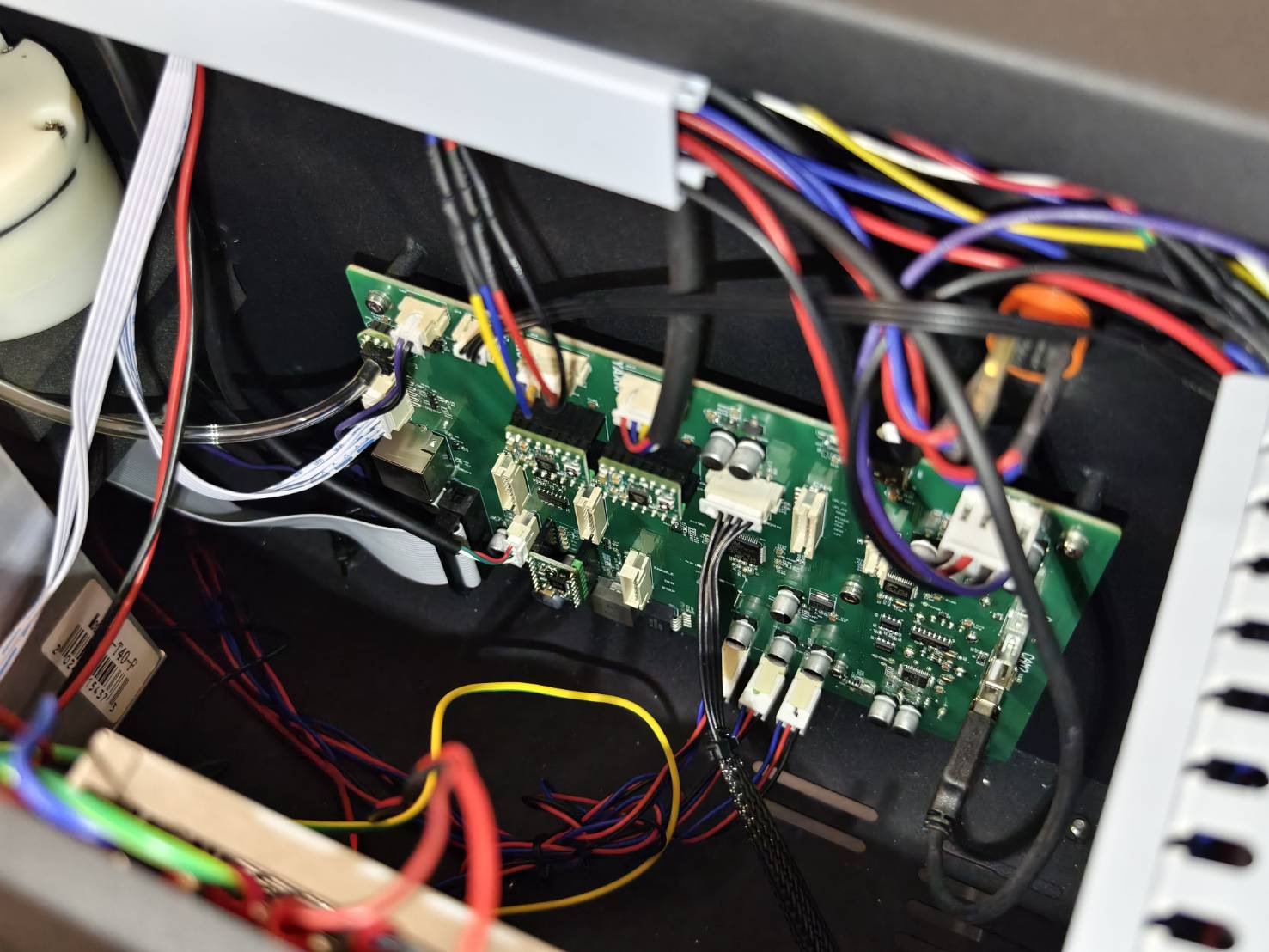

Maak foto's van de volledige moederbordconfiguratie.
Dit is om te voorkomen dat u vergeet waar alle kabels horen bij het installeren van het nieuwe moederbord.
(Als u niet meer weet waar een kabel hoort, raadpleeg dan het schema voor de meest recente configuratie. Gebruik niet de onderstaande foto's, omdat de versie van het moederbord kan verschillen.)

Stap 4

Aan de bovenkant van het moederbord bevinden zich twee vergelijkbare kabels. Eén is voor de Z-asmotor en de andere voor de Y-asmotor.
Om te voorkomen dat deze kabels in de verkeerde aansluitingen worden gestoken, raden we sterk aan de kabels te markeren.

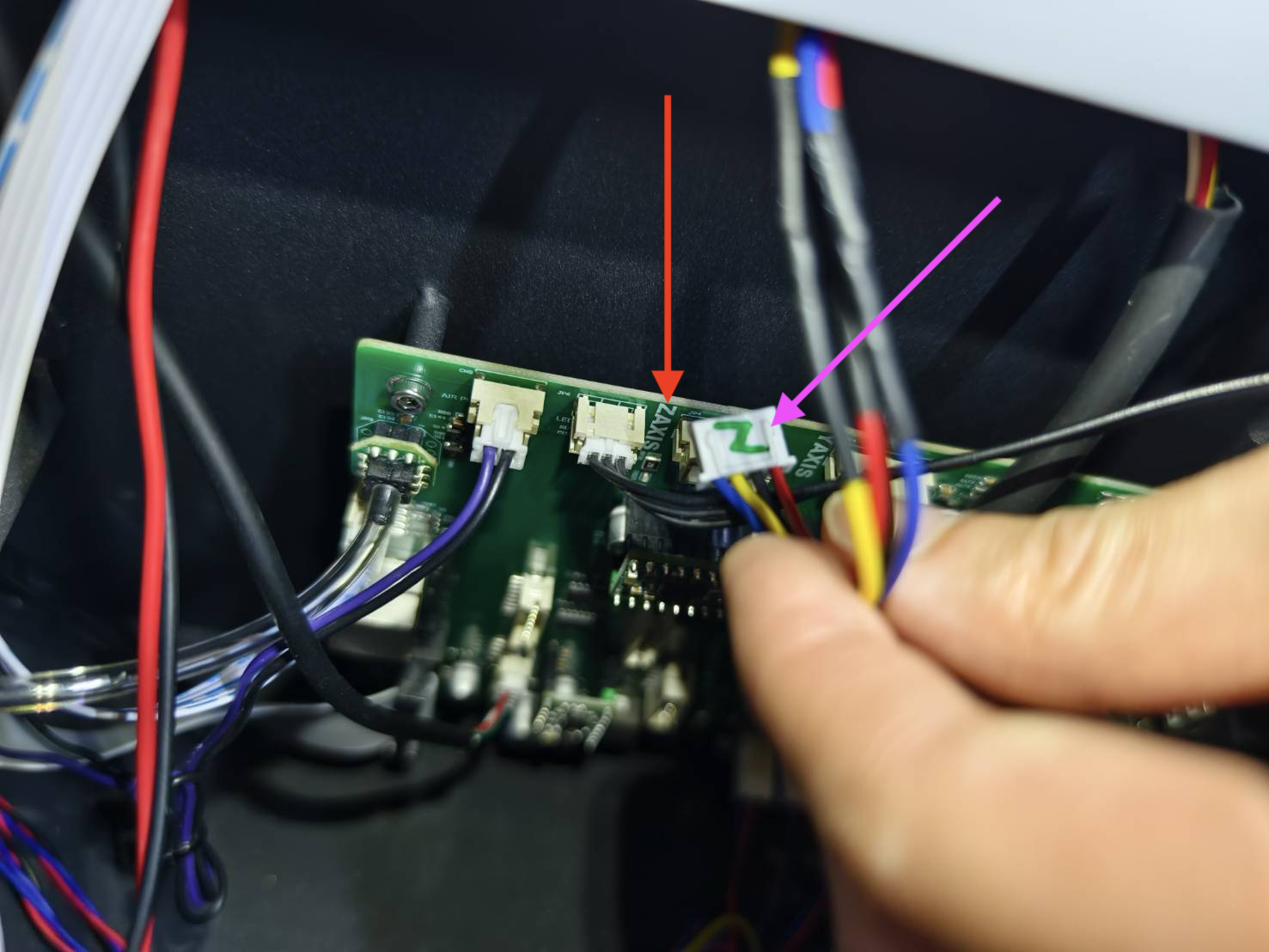

• Koppel de Z-askabel los en markeer 'Z' op de connector.
  Er is een aanduiding voor de Z-asmotor op het moederbord, die u kunt gebruiken om te bepalen waar de Z-askabel op het nieuwe moederbord moet worden aangesloten.

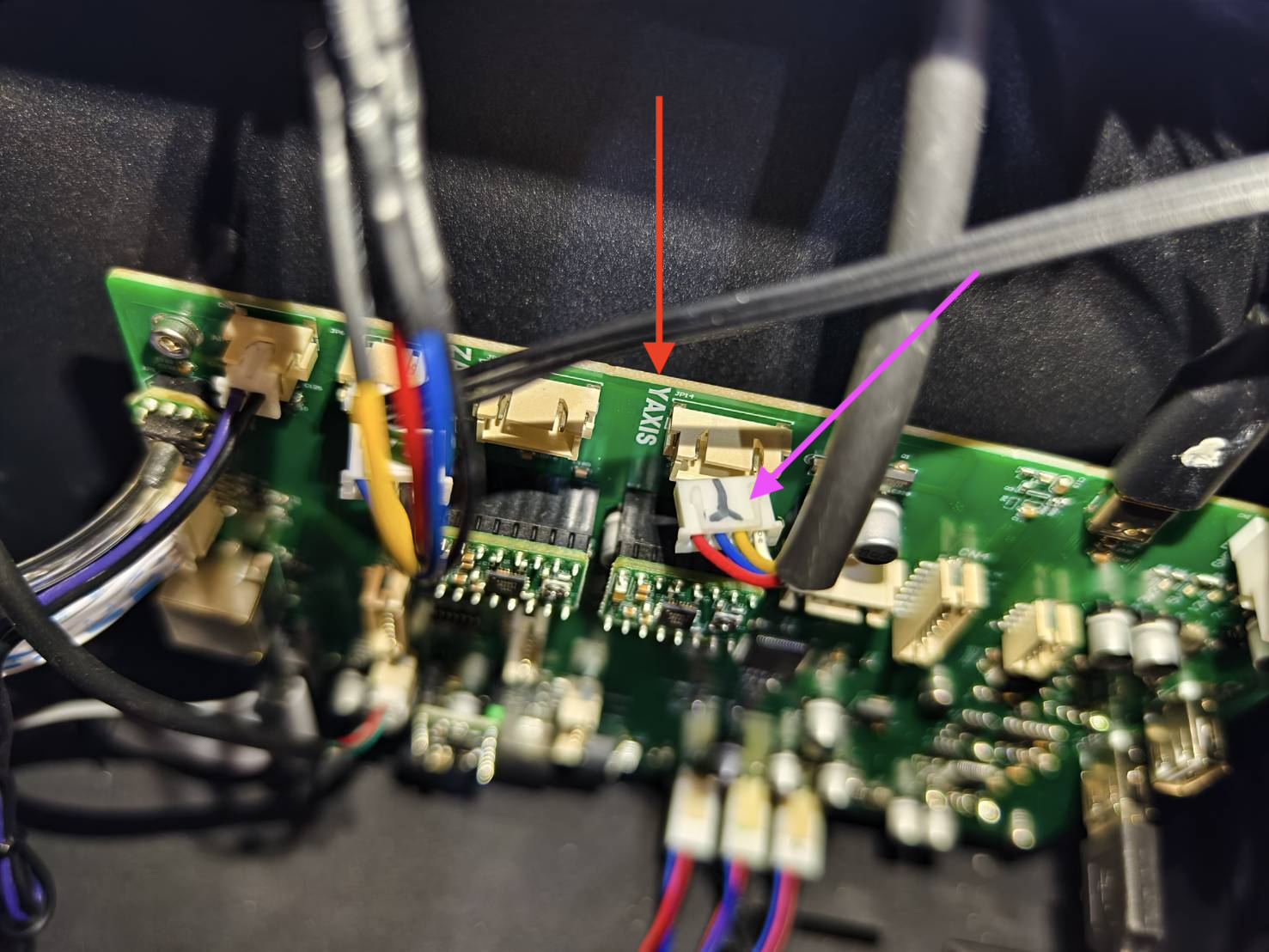

• Ontkoppel de Y-askabel en markeer de connector met "Y".
  Er is een aanduiding voor de Y-asmotor op het moederbord, die u kunt gebruiken om te bepalen waar de Y-askabel op het nieuwe moederbord moet worden aangesloten.

Stap 5

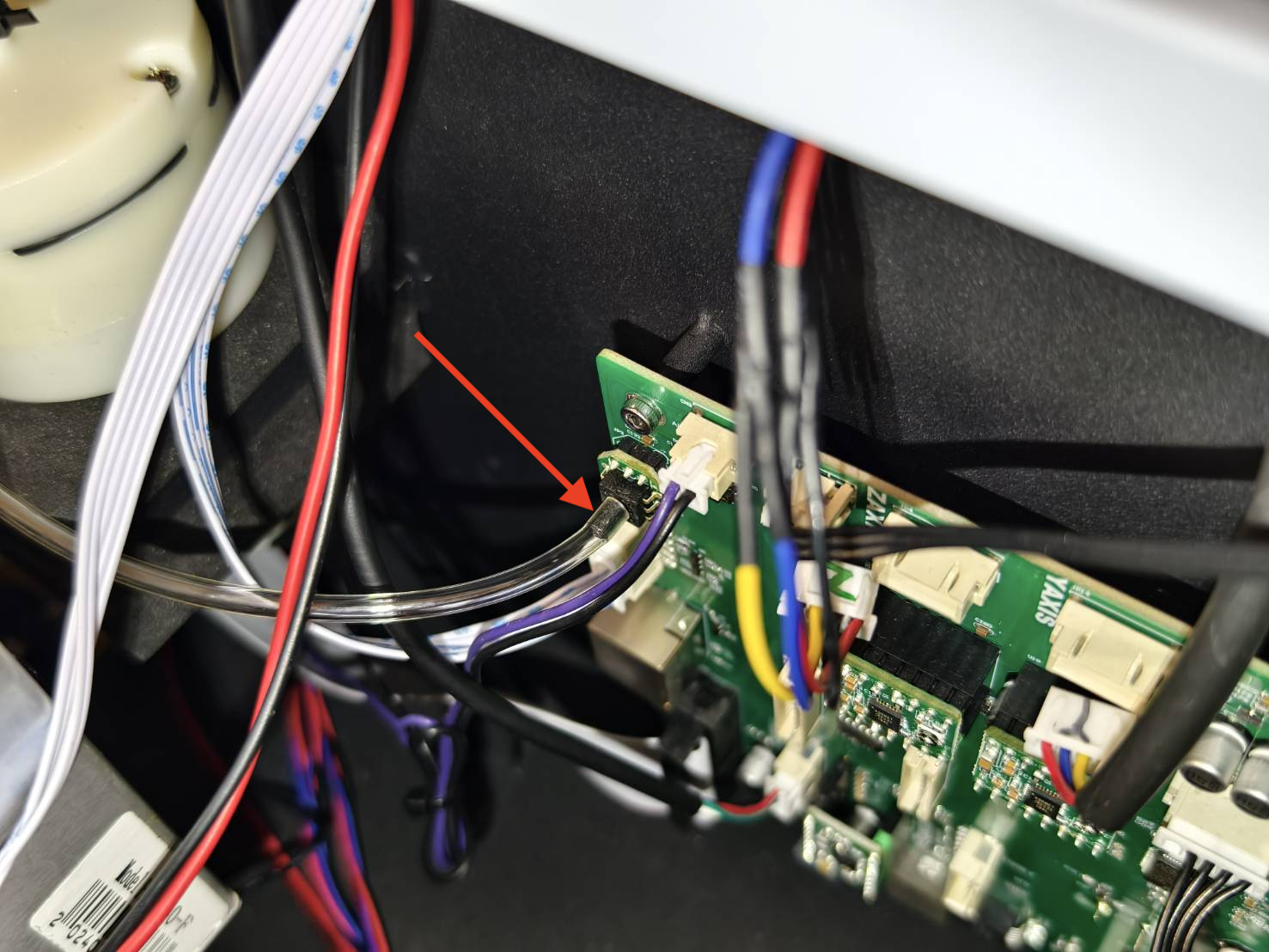

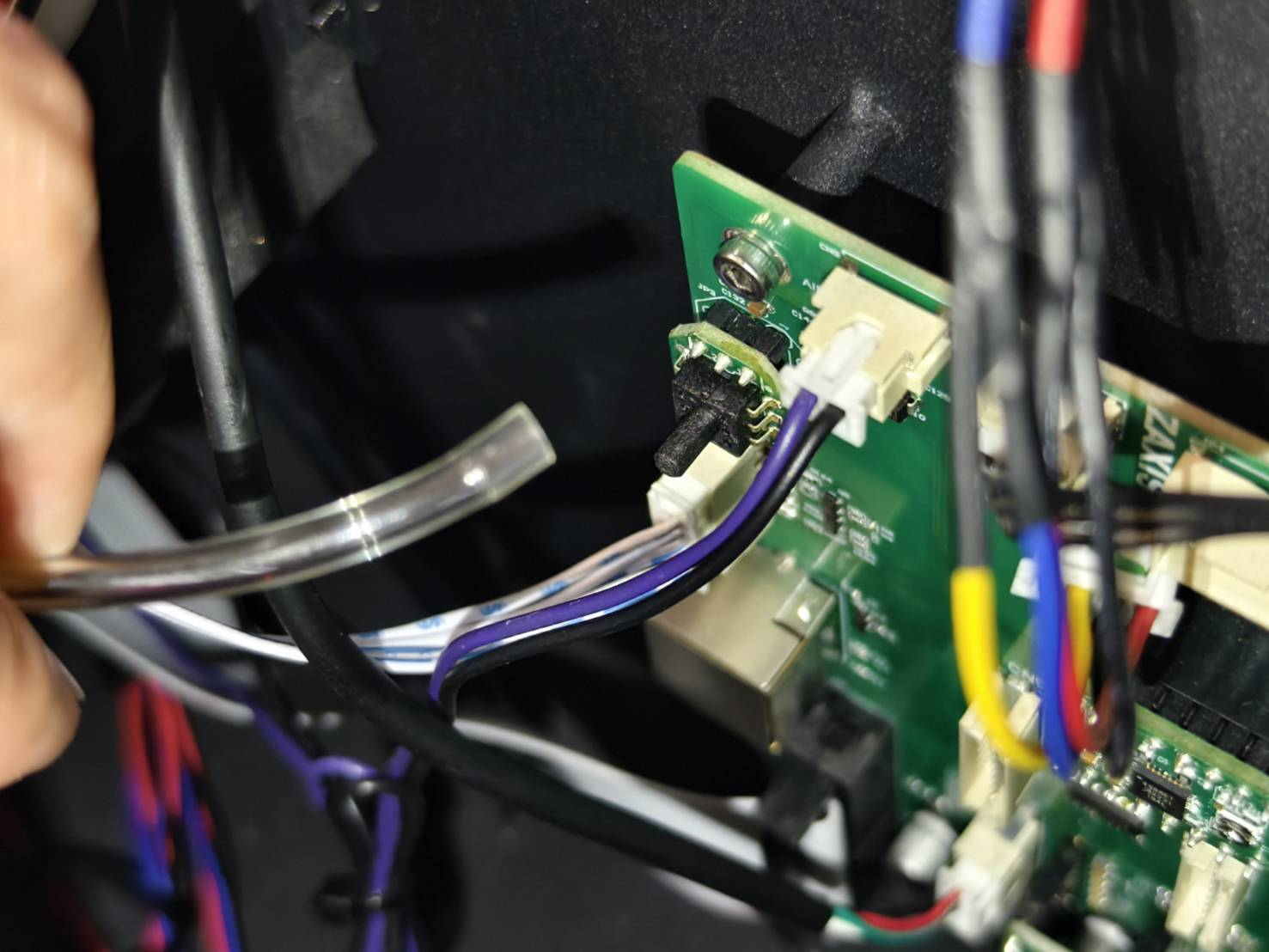

Ontkoppel de luchtslang linksboven op het moederbord.

Stap 6

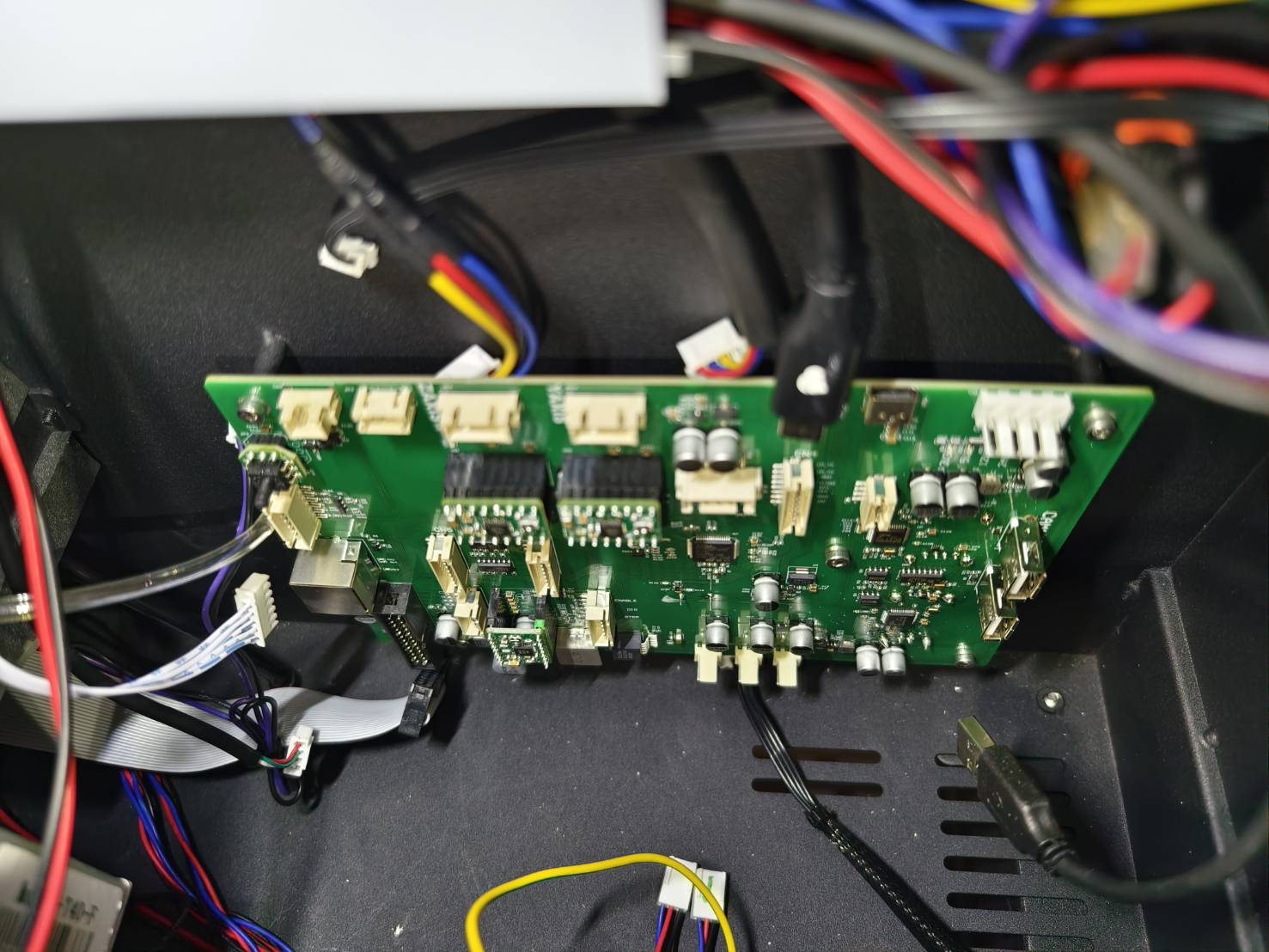

Ontkoppel alle overige kabels van het moederbord.

Stap 7

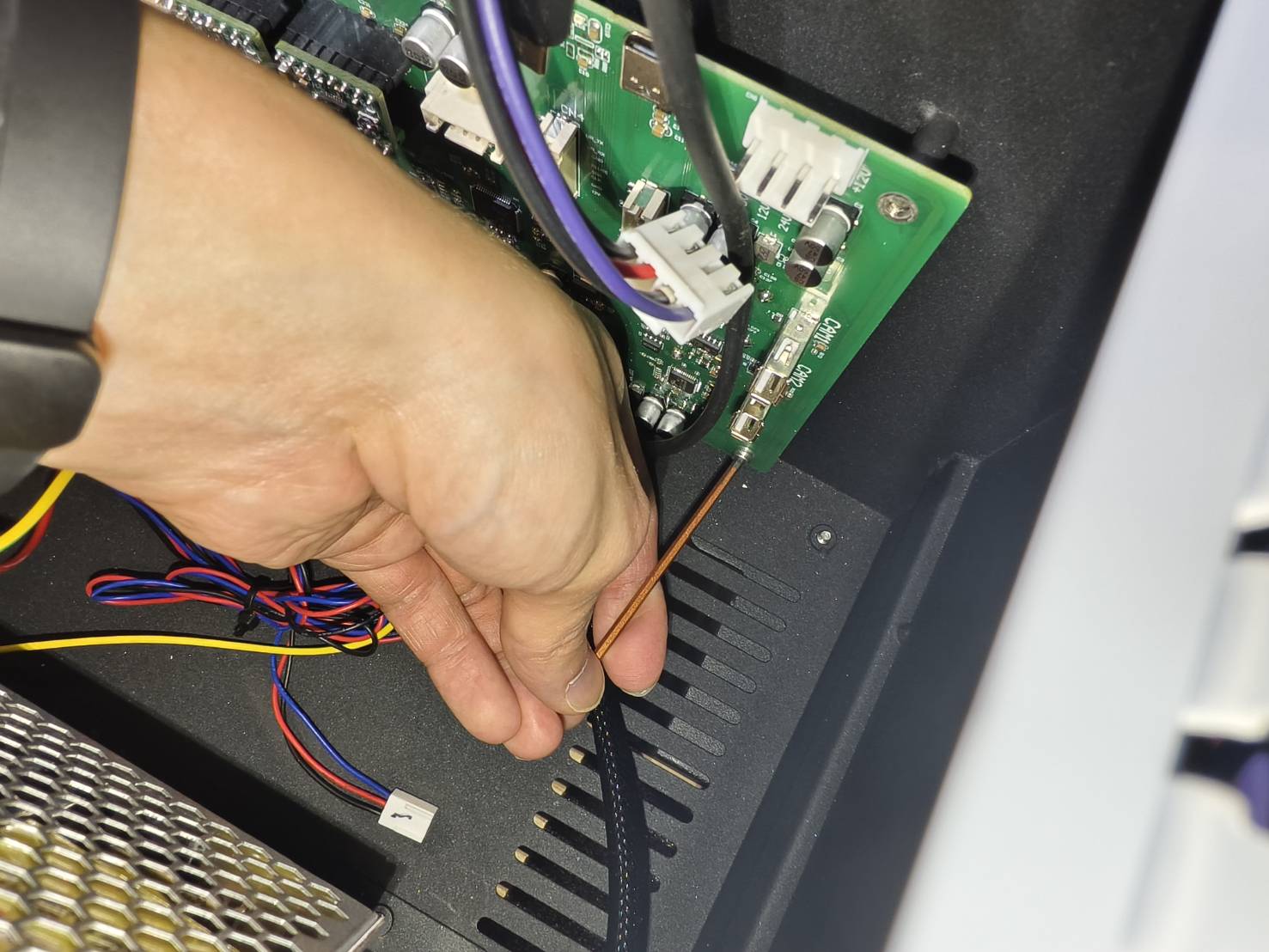

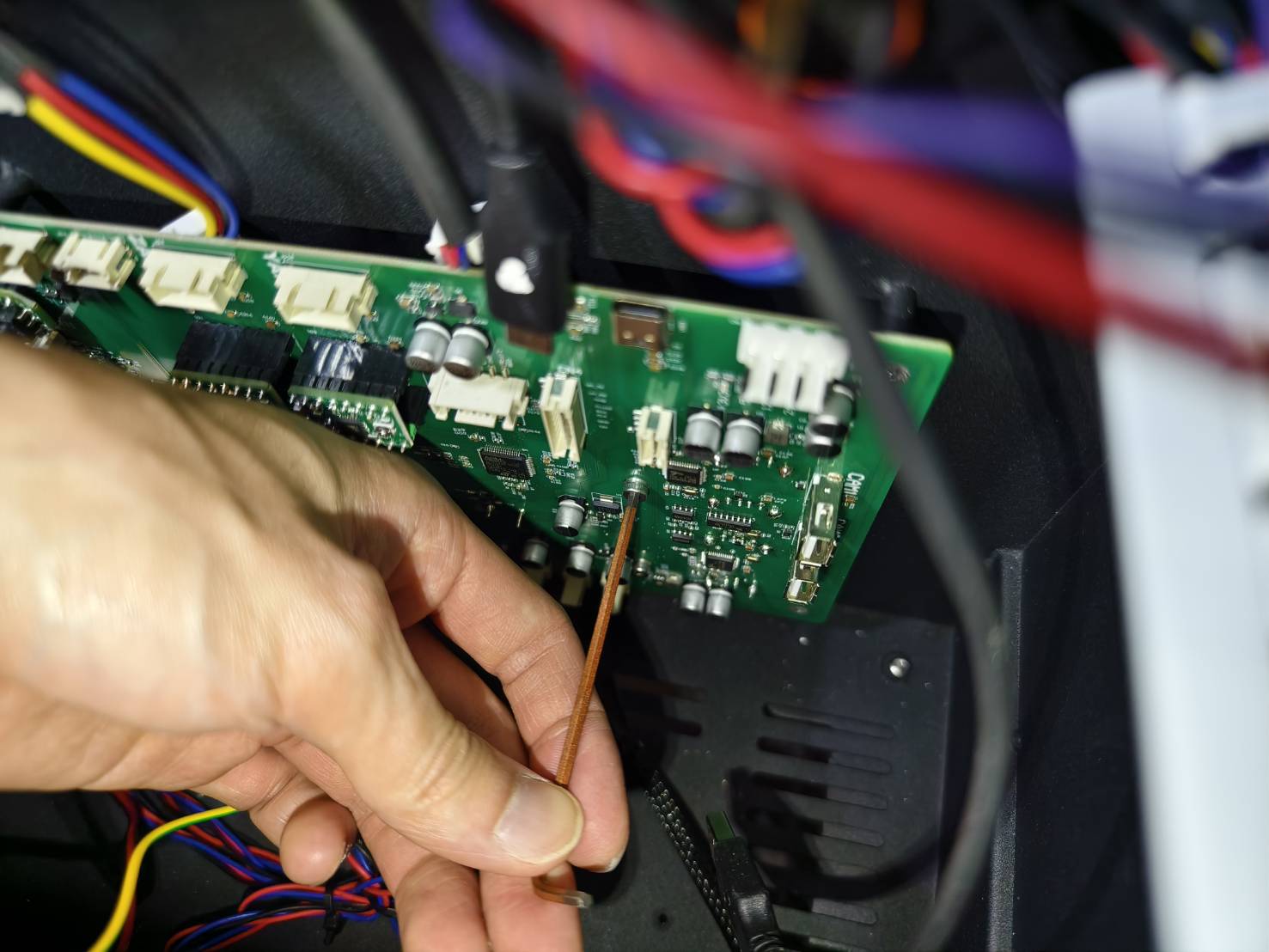

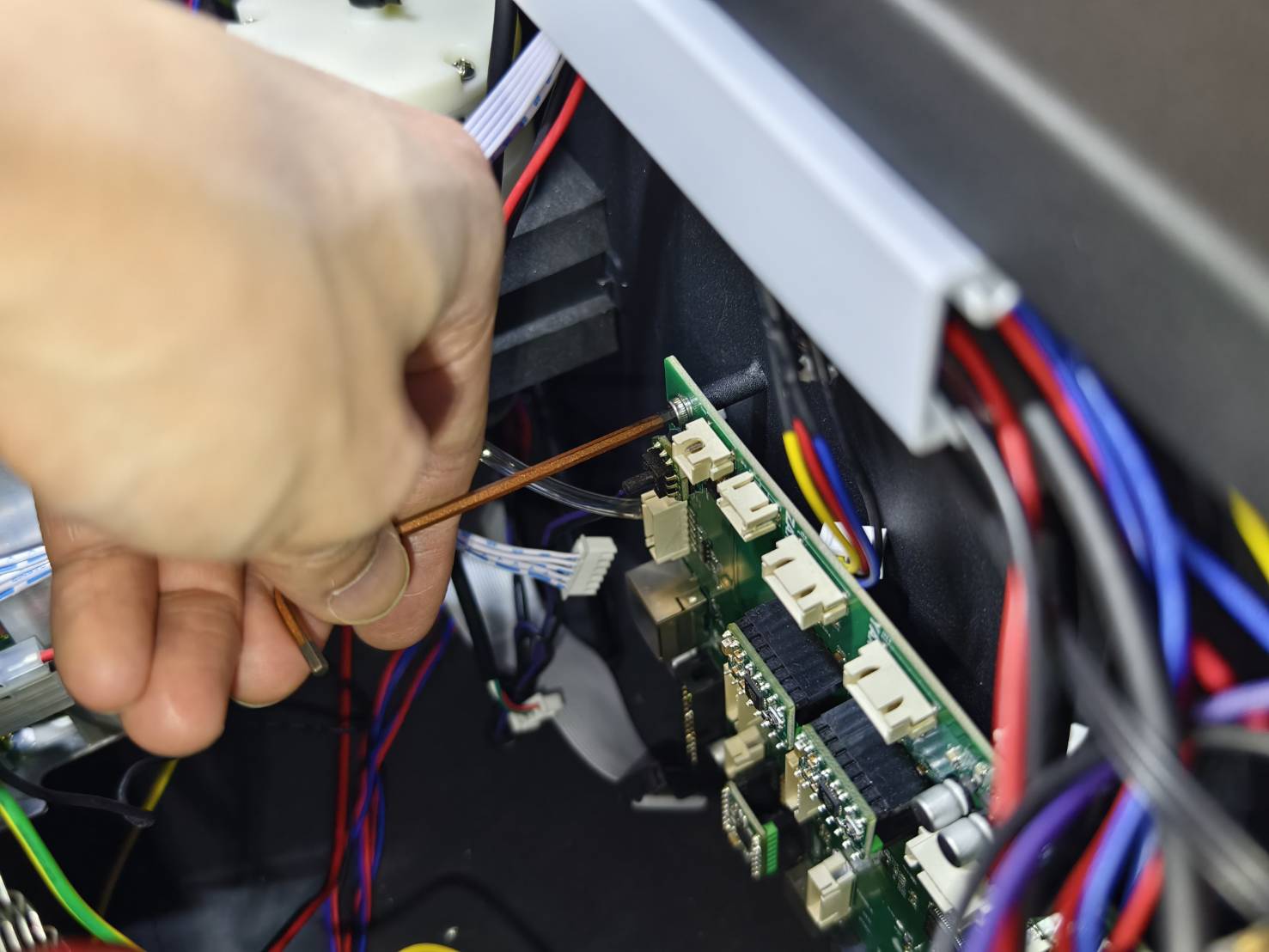

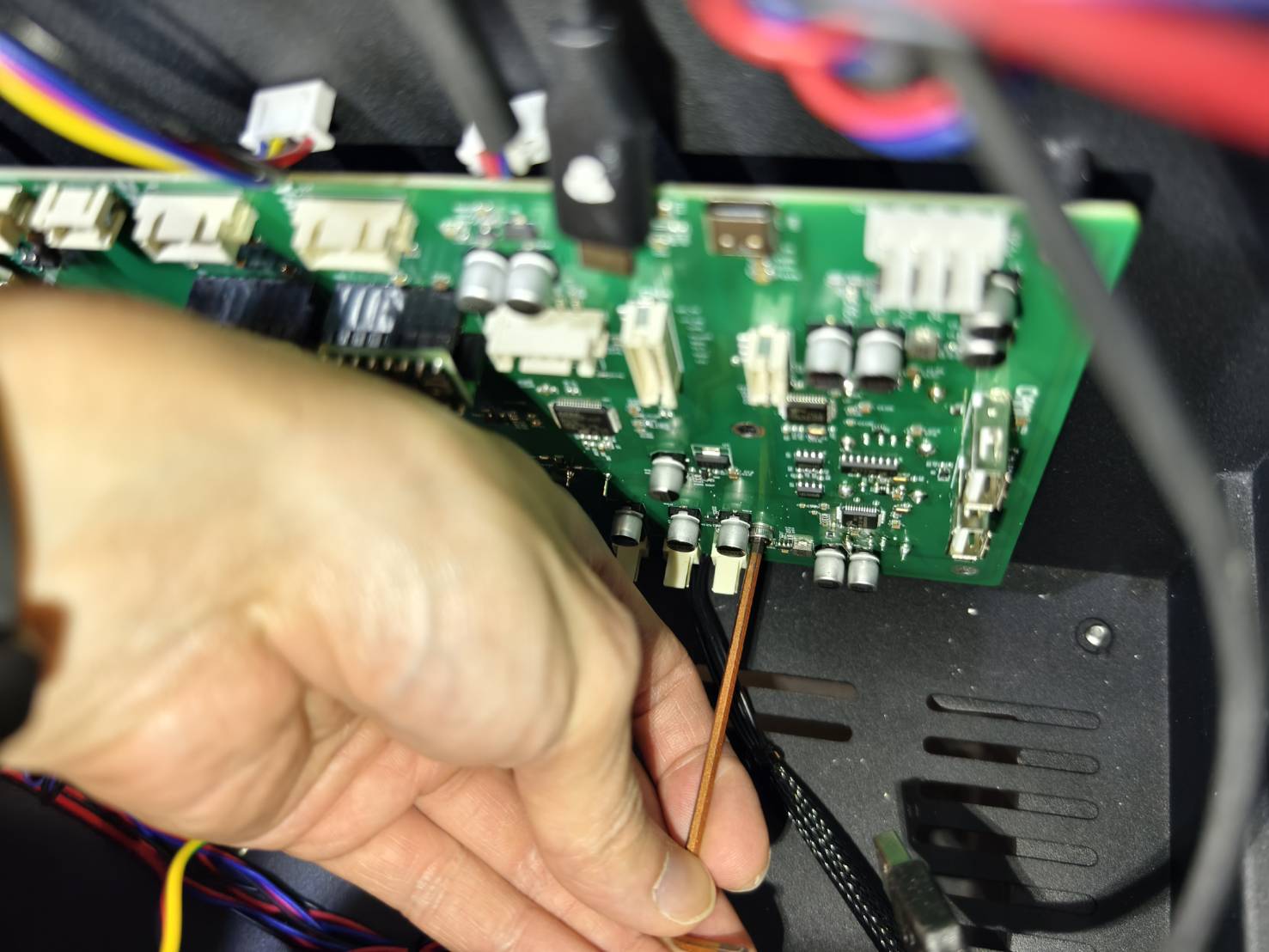

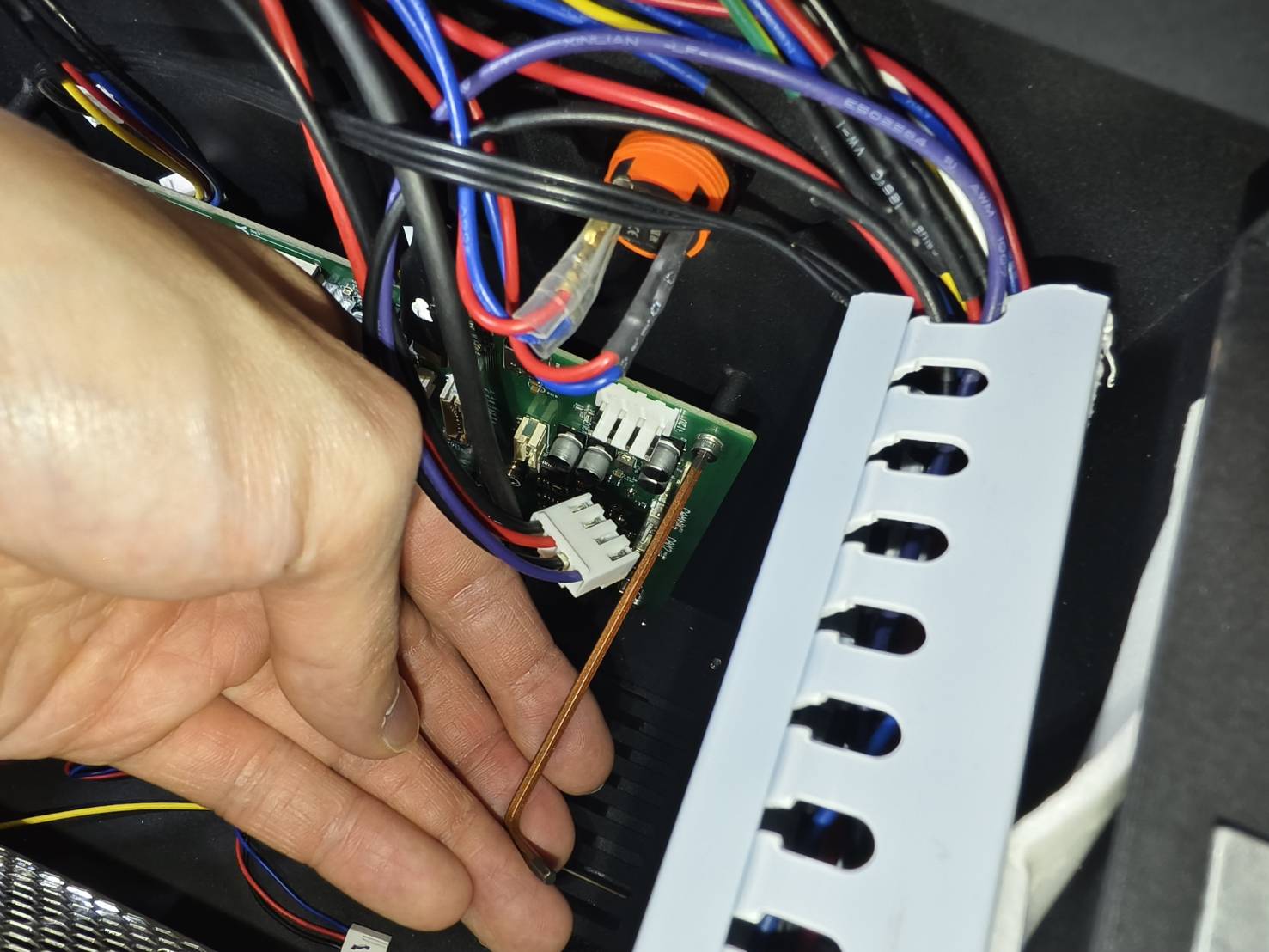

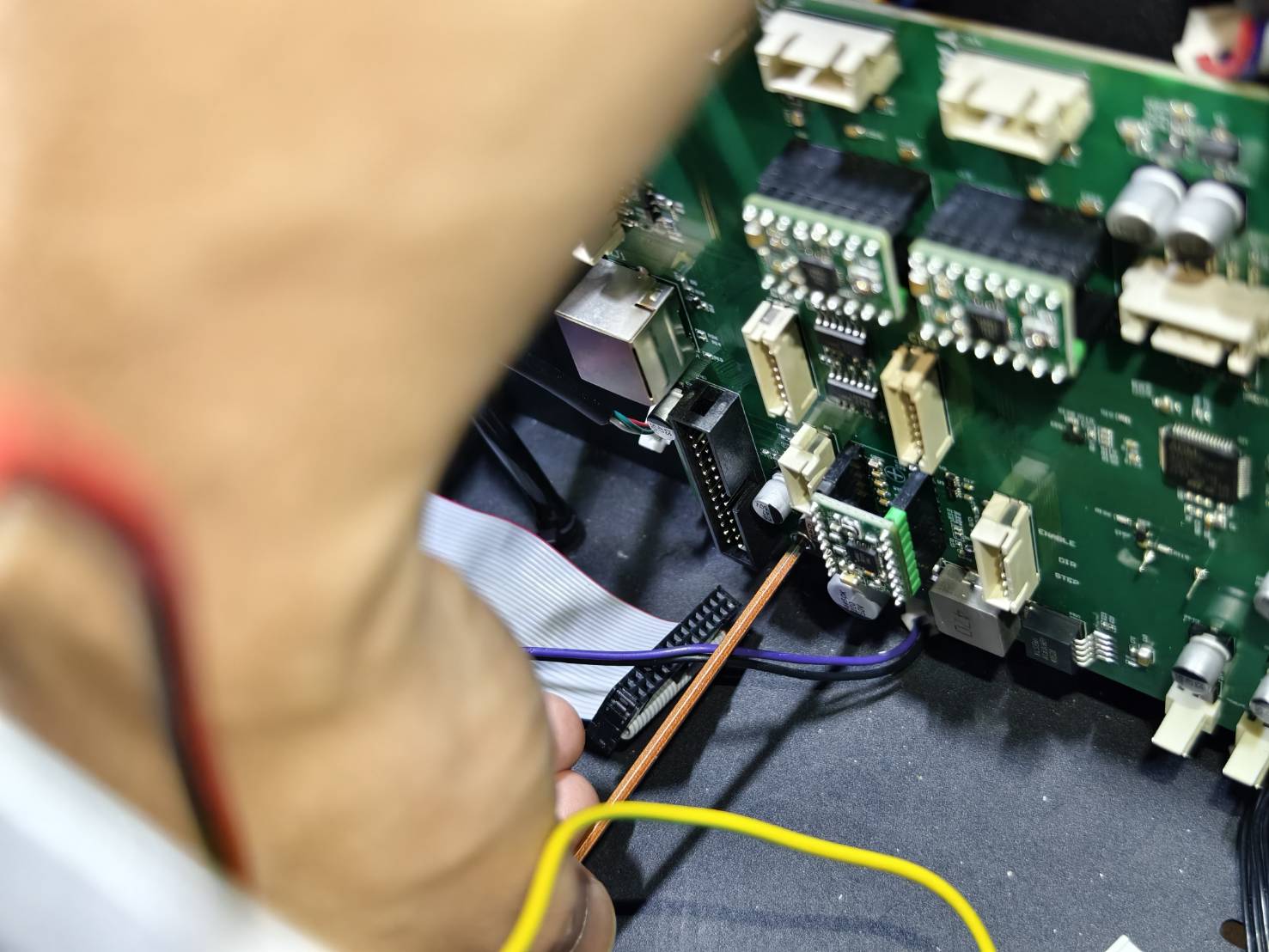

Draai de schroeven los waarmee het moederbord is bevestigd. (6x inbusschroef 2,5 mm)
Het moederbord kan nu volledig uit de machine worden verwijderd.

• Linksboven



• Linksonder



• Rechtsboven



• Rechtsonder

• Middenboven


• Middenonder



• Het moederbord kan nu uit de machine worden verwijderd.


Stap 8

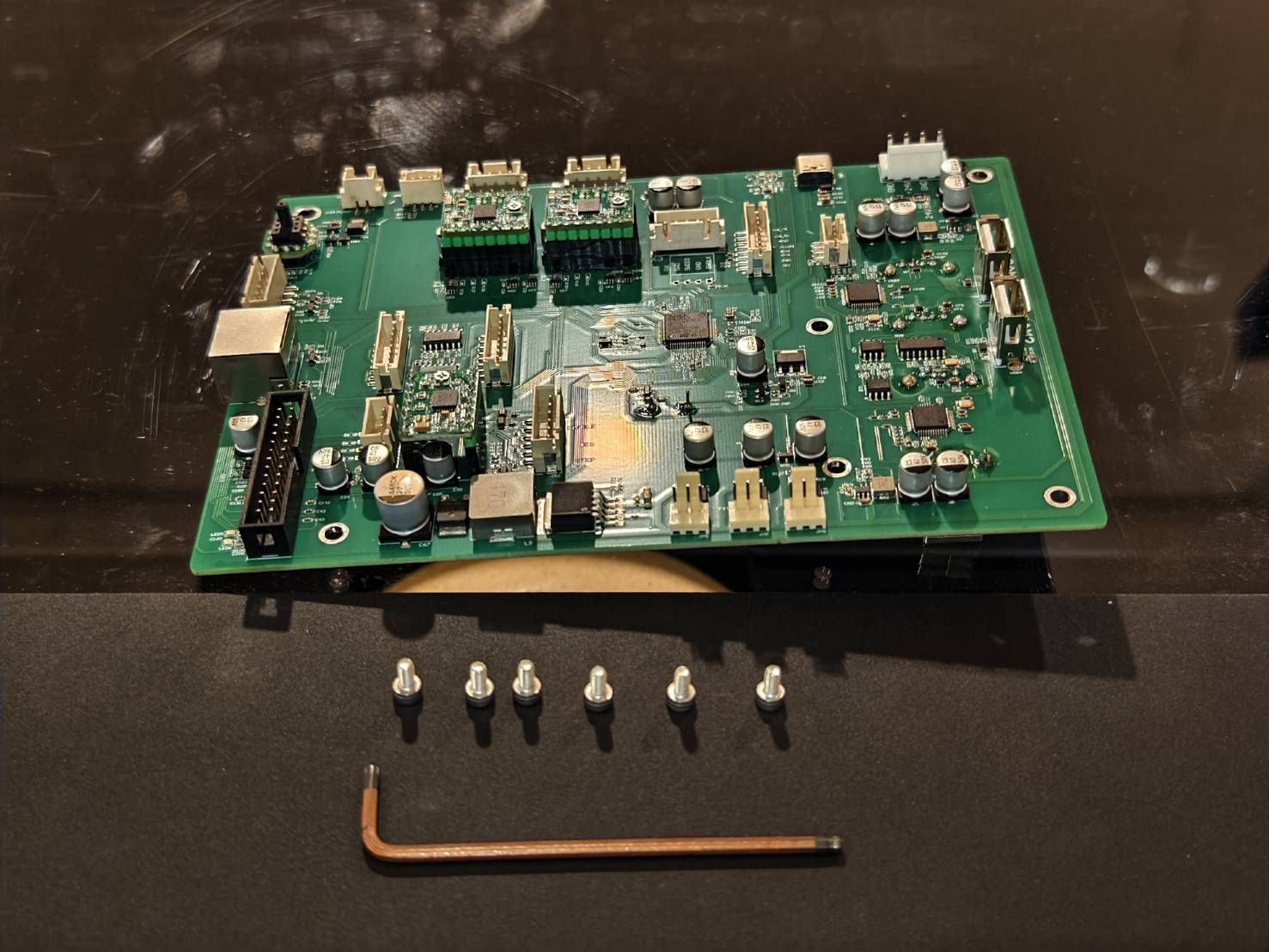

Installeer het nieuwe moederbord door de 2,5 mm inbusschroeven vast te draaien.
Zorg ervoor dat de aansluitingen voor de Z-as- en Y-asmotor zich aan de bovenkant bevinden tijdens de installatie.

Stap 9

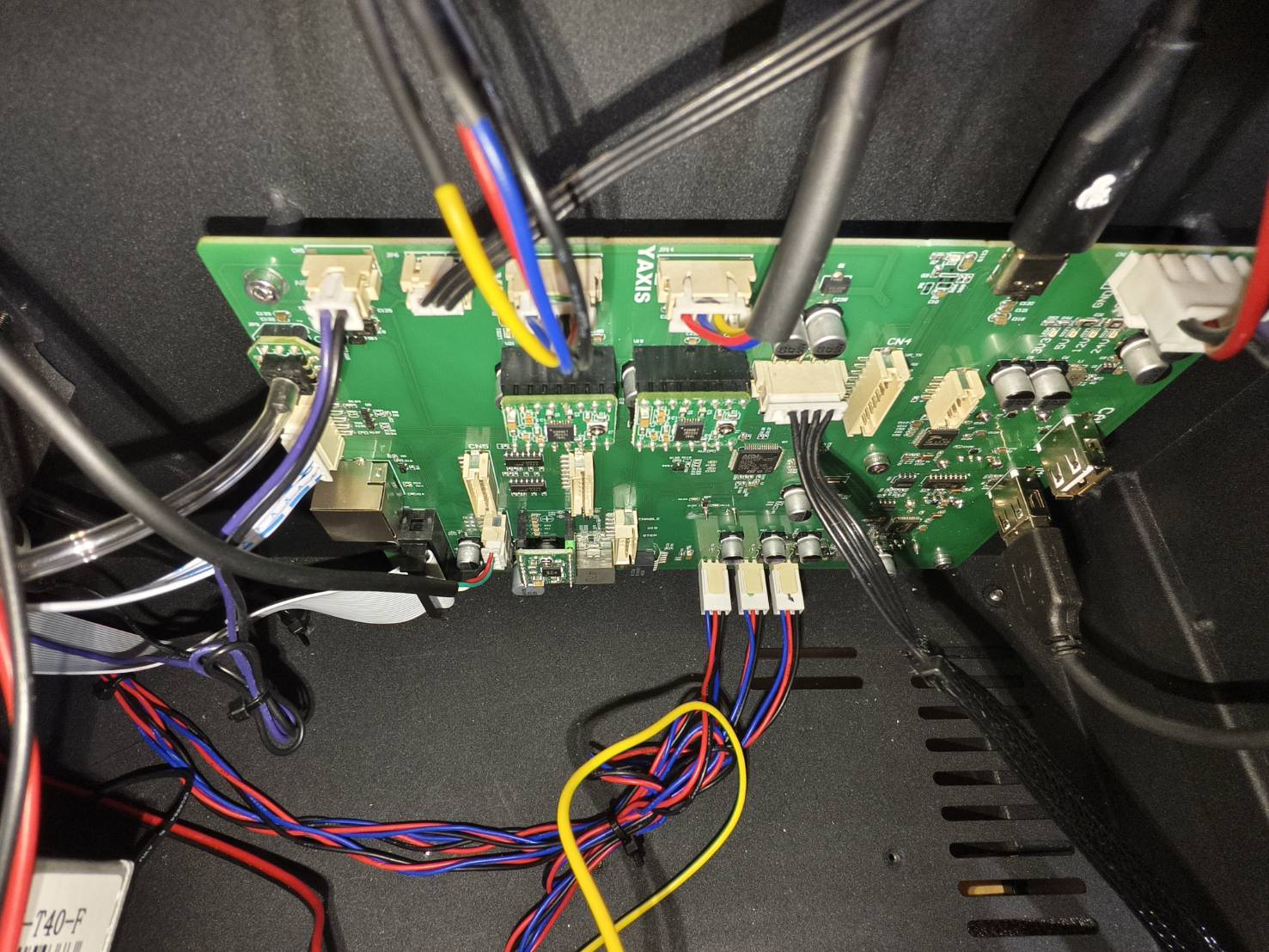

Sluit de kabels van de Z-as- en Y-asmotor opnieuw aan.

• Er is een aanduiding voor de Z-asmotor op het moederbord, die u kunt gebruiken om te bepalen waar de Z-askabel op het nieuwe moederbord moet worden aangesloten.



• Er is een aanduiding voor de Y-asmotor op het moederbord, die u kunt gebruiken om te bepalen waar de Y-askabel op het nieuwe moederbord moet worden aangesloten.

Stap 10

Sluit alle overige kabels opnieuw aan.
(Als u niet meer weet waar een kabel hoort, raadpleeg dan het schema voor de meest recente configuratie. Gebruik niet de onderstaande foto's, omdat de versie van het moederbord kan verschillen.)

Stap 11

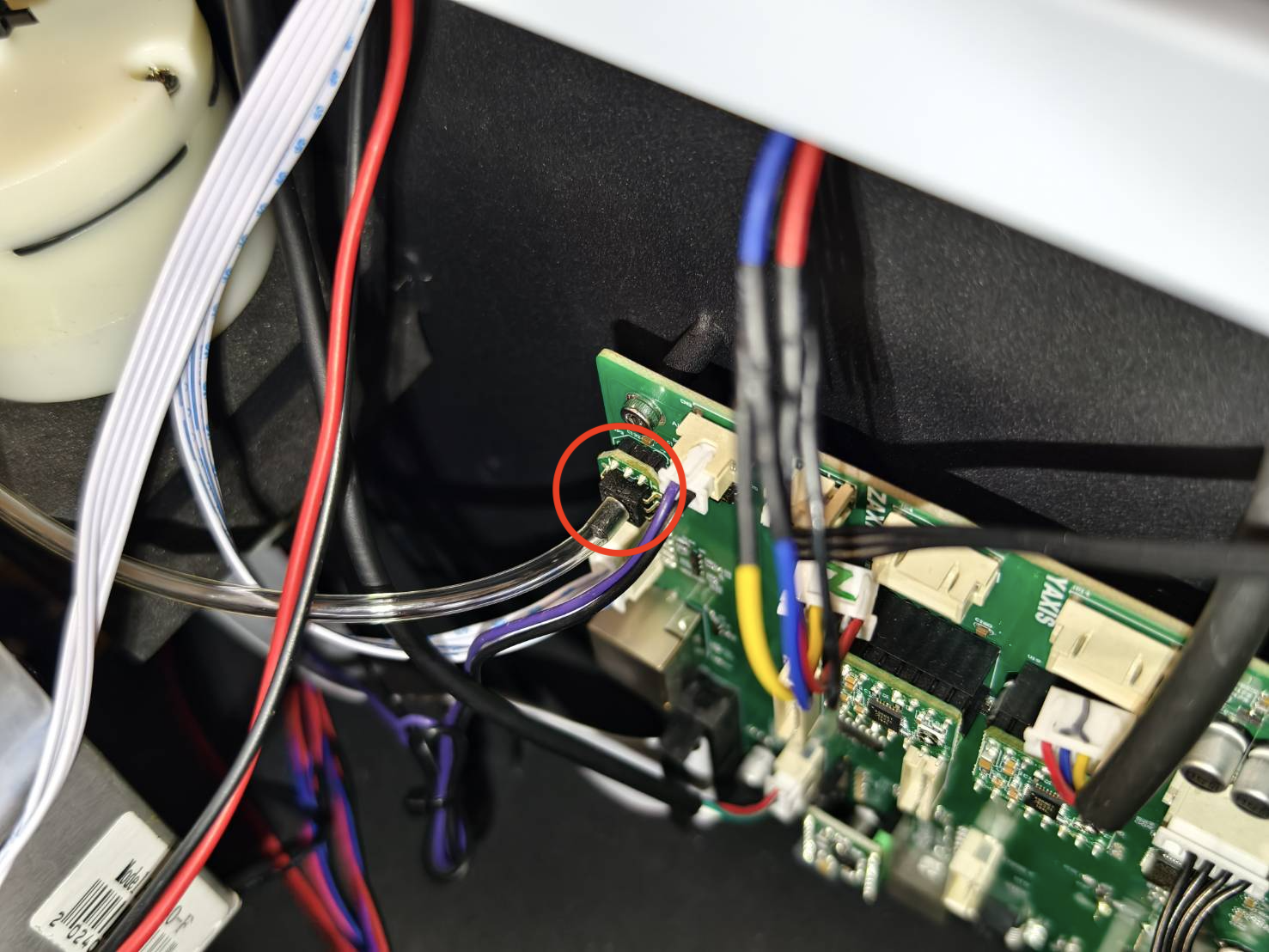

Controleer of de luchtslang stevig en correct is aangesloten.

Stap 12

Sluit de zijklep en draai de schroef vast.
