Beambox II - Vervanging van de luchtpomp

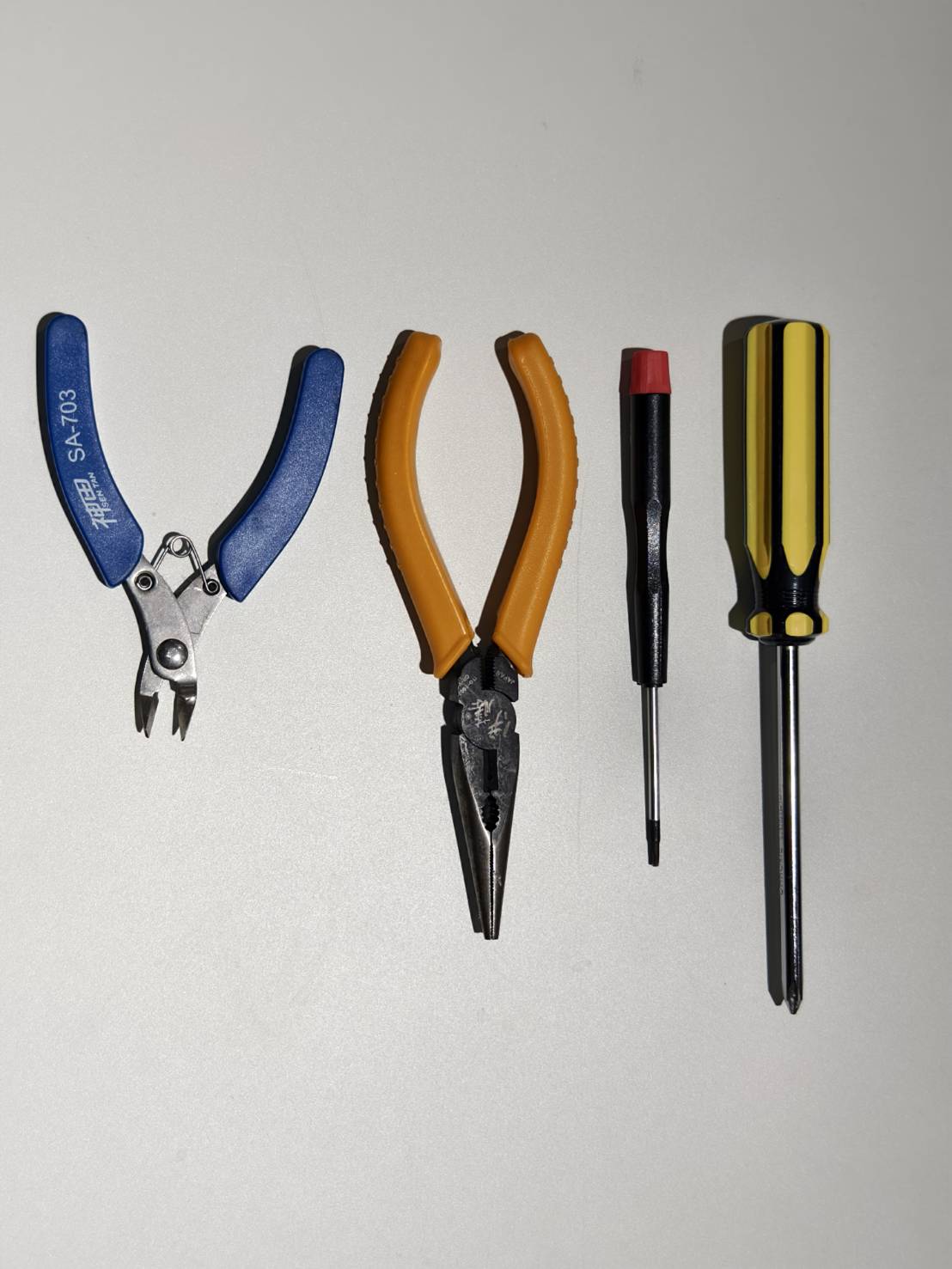

Gereedschap

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

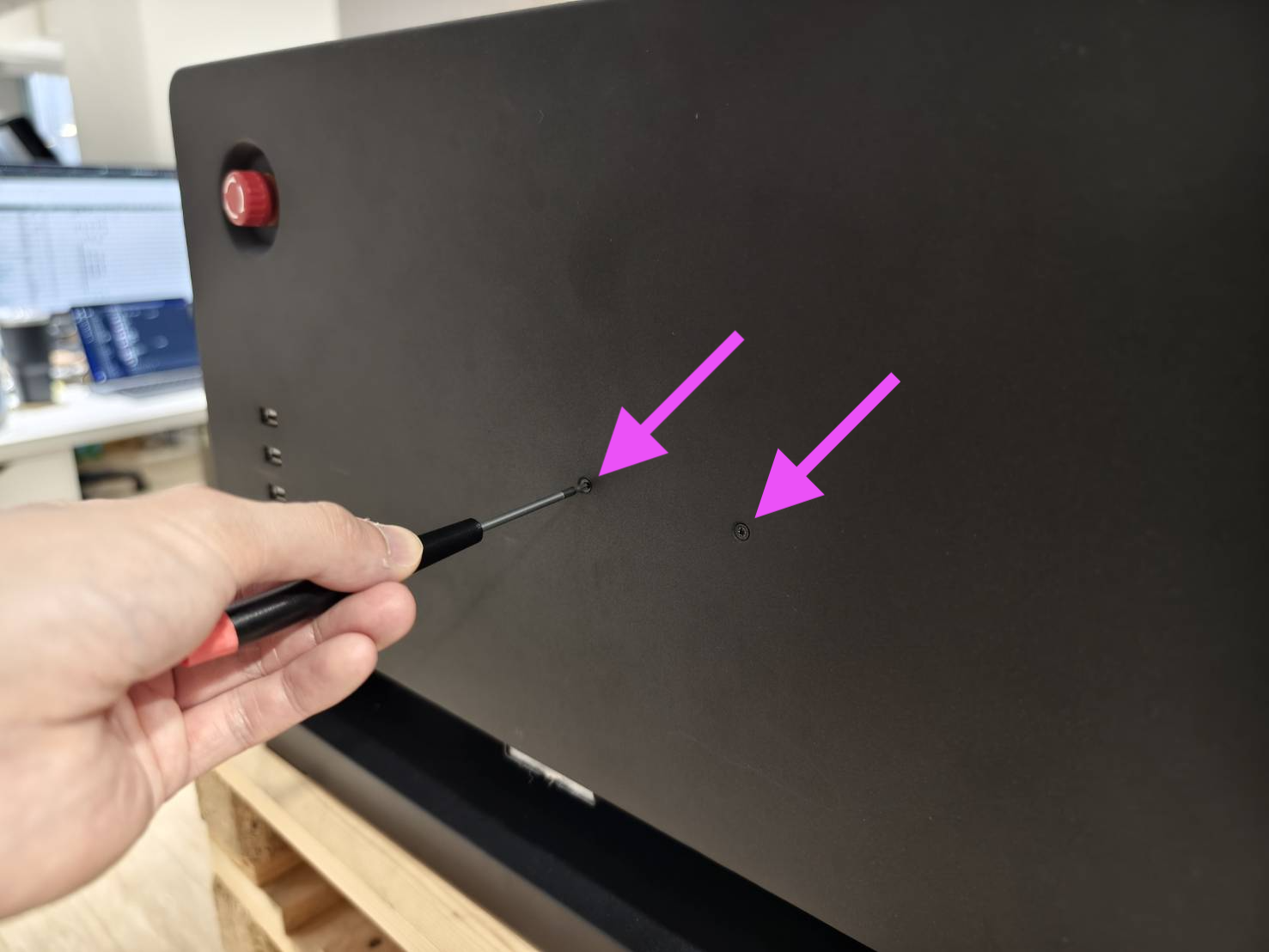

Open de zijklep om de binnenkant van de machine te bekijken.

• Gebruik een kruiskopschroevendraaier om de klep te openen.



Stap 3

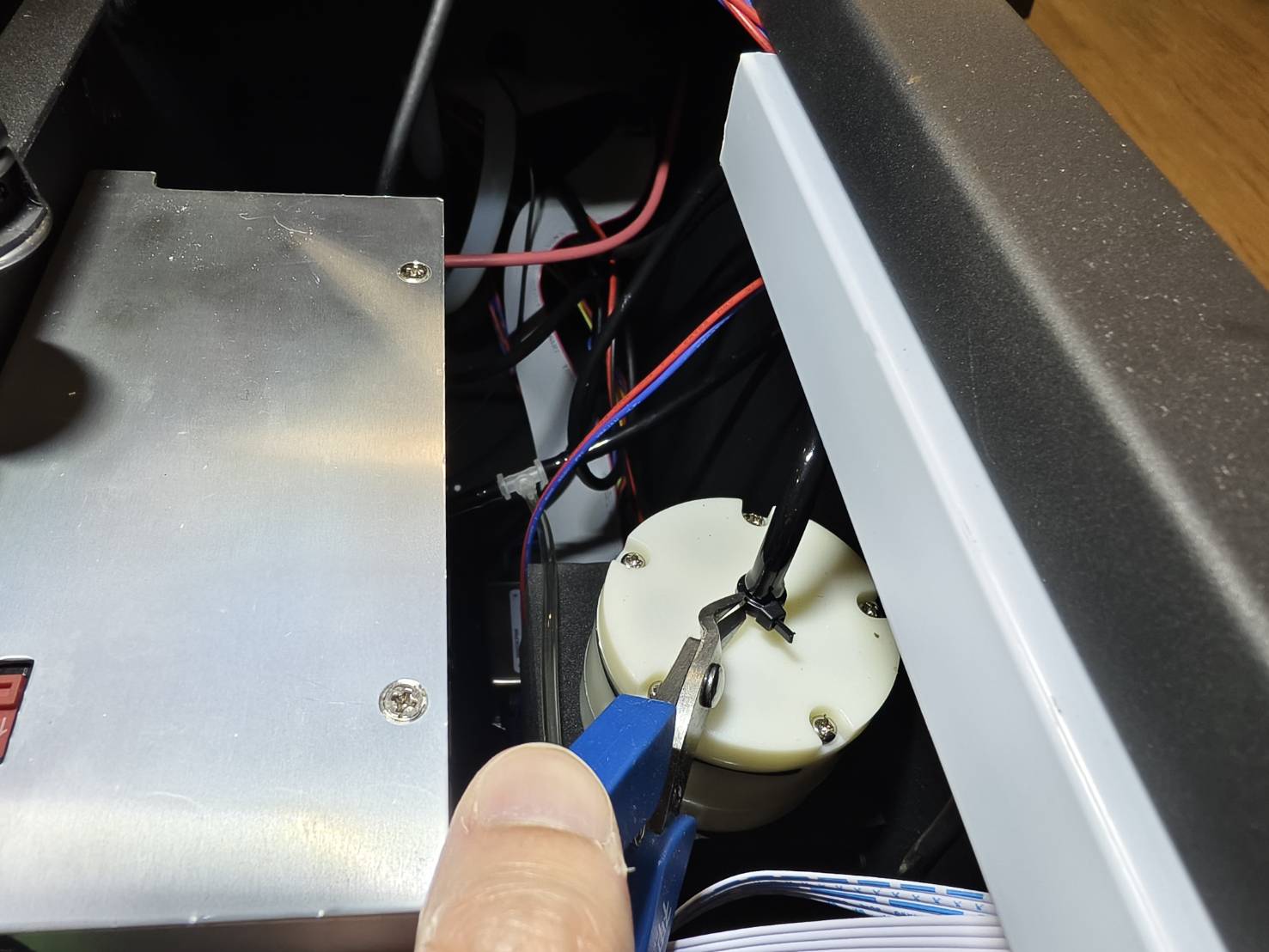

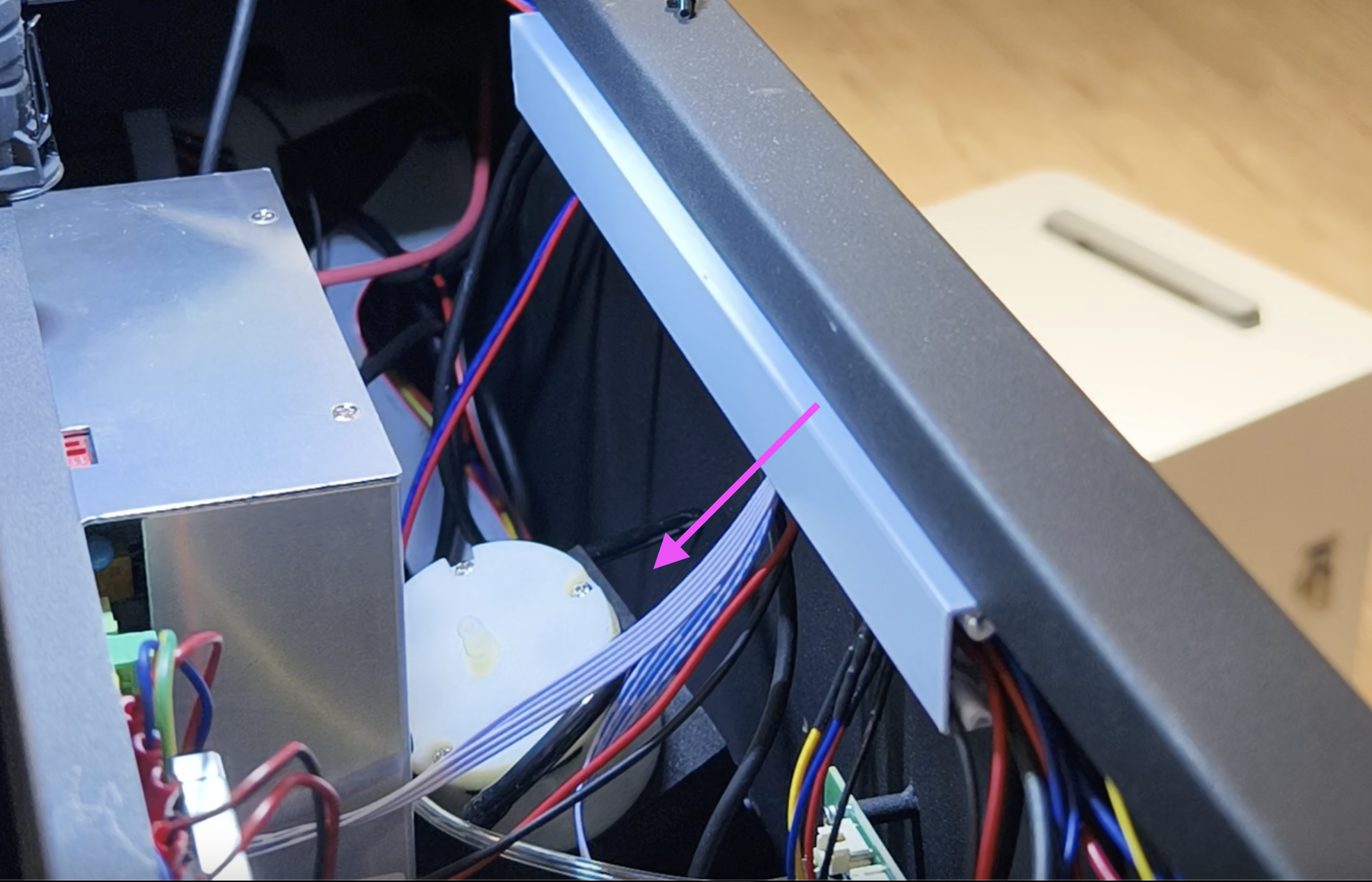

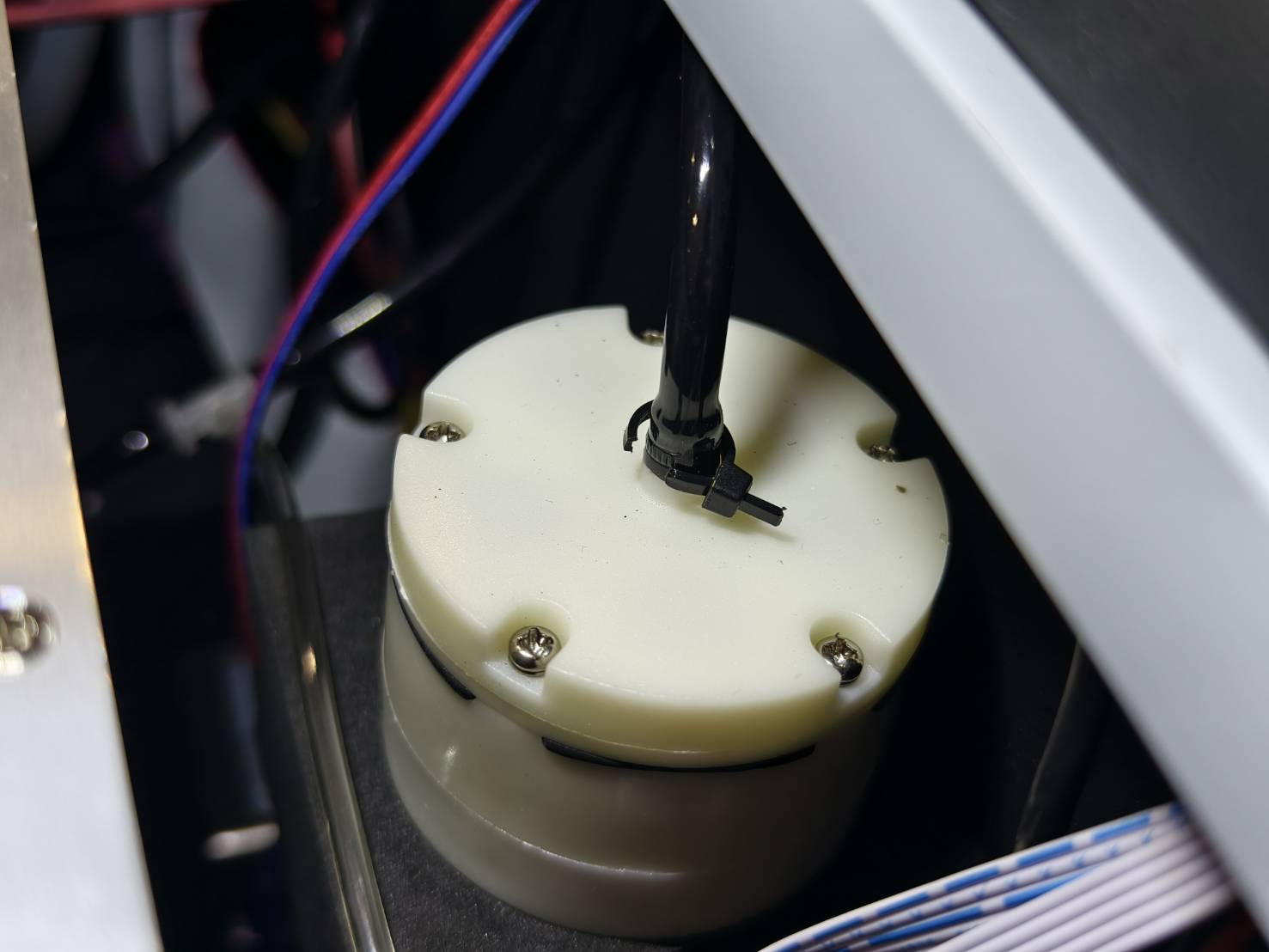

Knip de eventueel aanwezige kabelbinder van de luchtpomp door.

Stap 4

Gebruik een tang om de luchtslang van de luchtpomp los te koppelen.

Stap 5

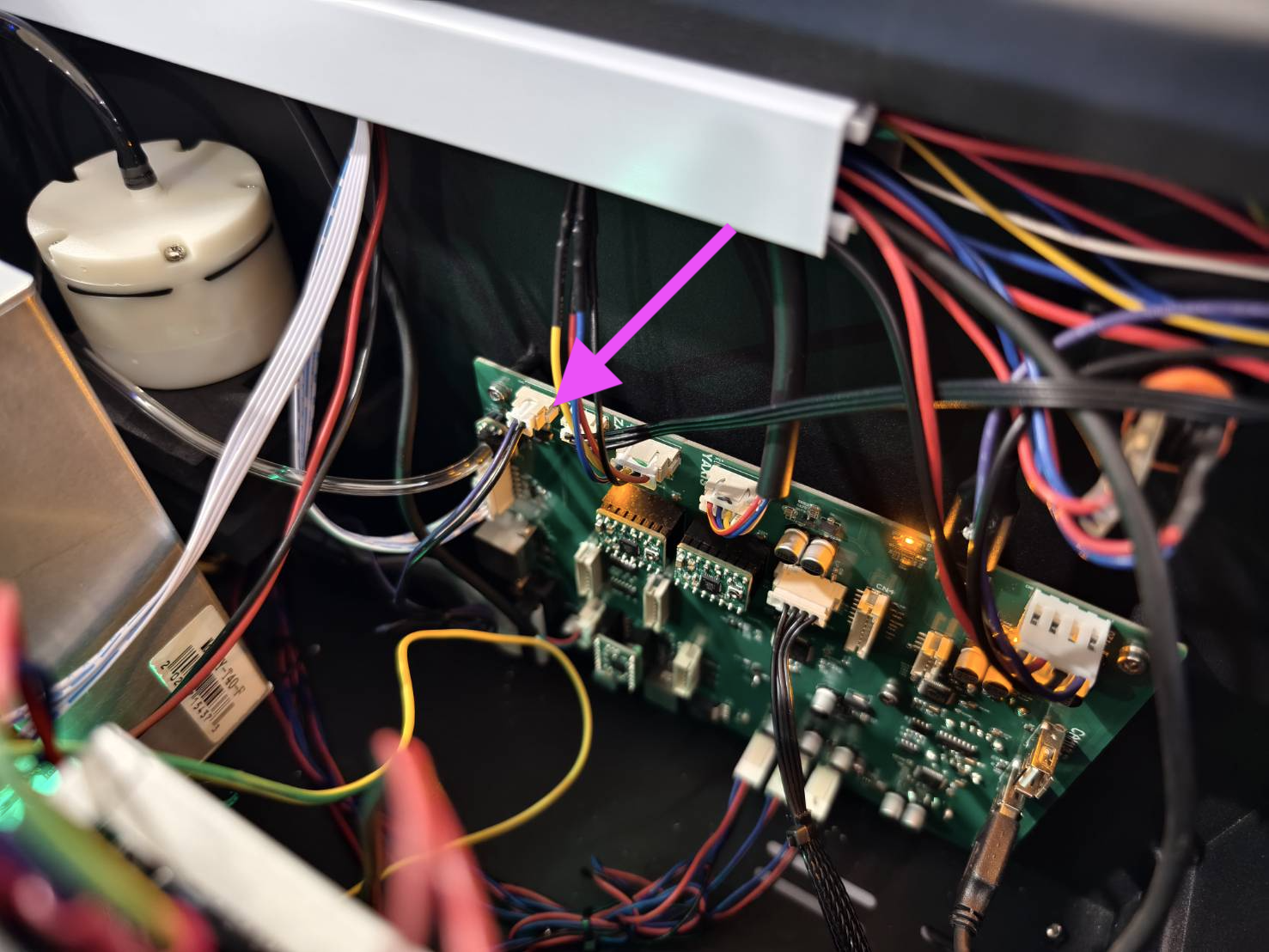

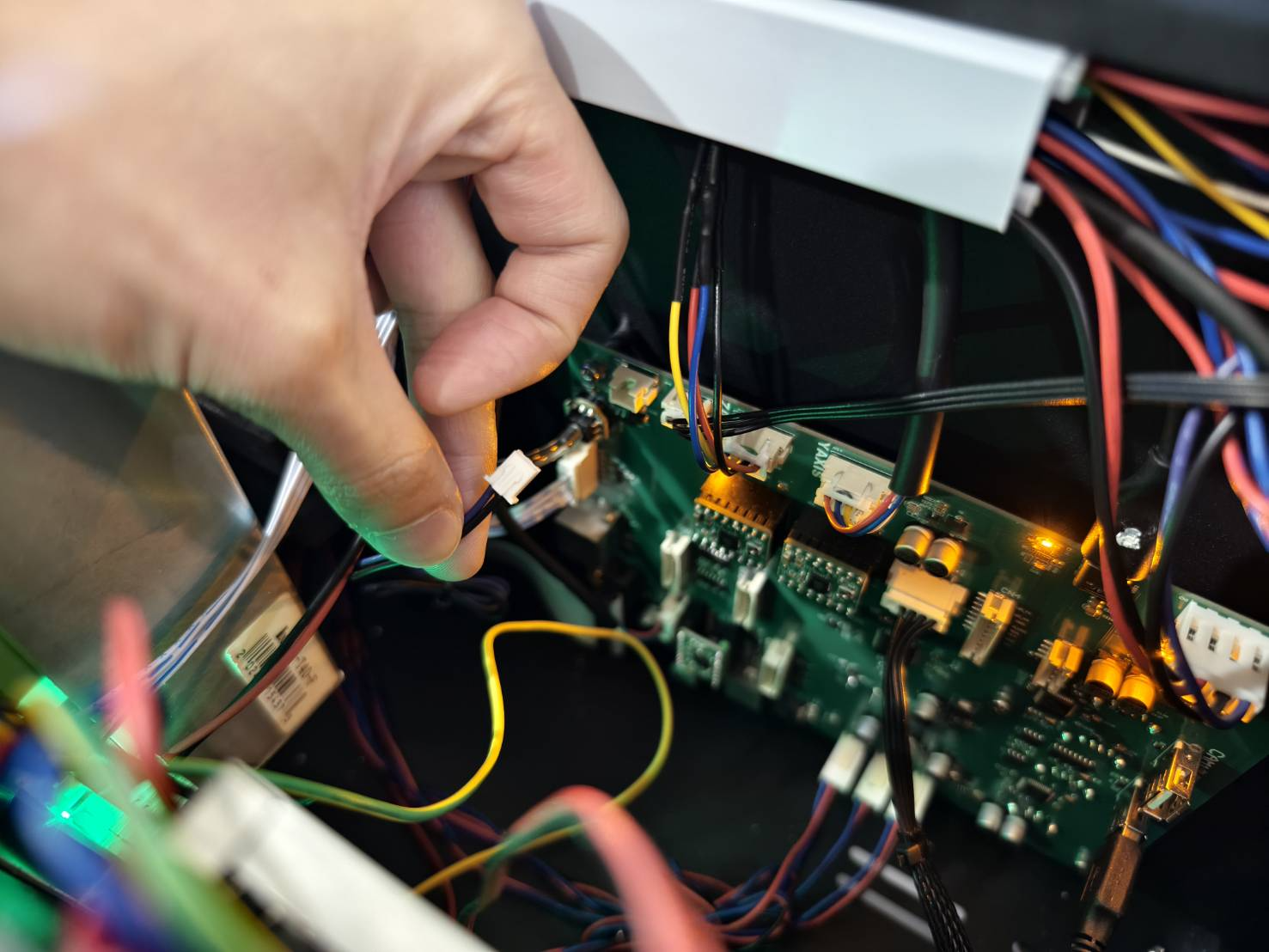

Ontkoppel de kabel van de luchtpomp van het moederbord.
(Als uw moederbord afwijkt van de onderstaande foto's, raadpleeg dan het schema om de juiste kabelpositie te bepalen.)

Stap 6

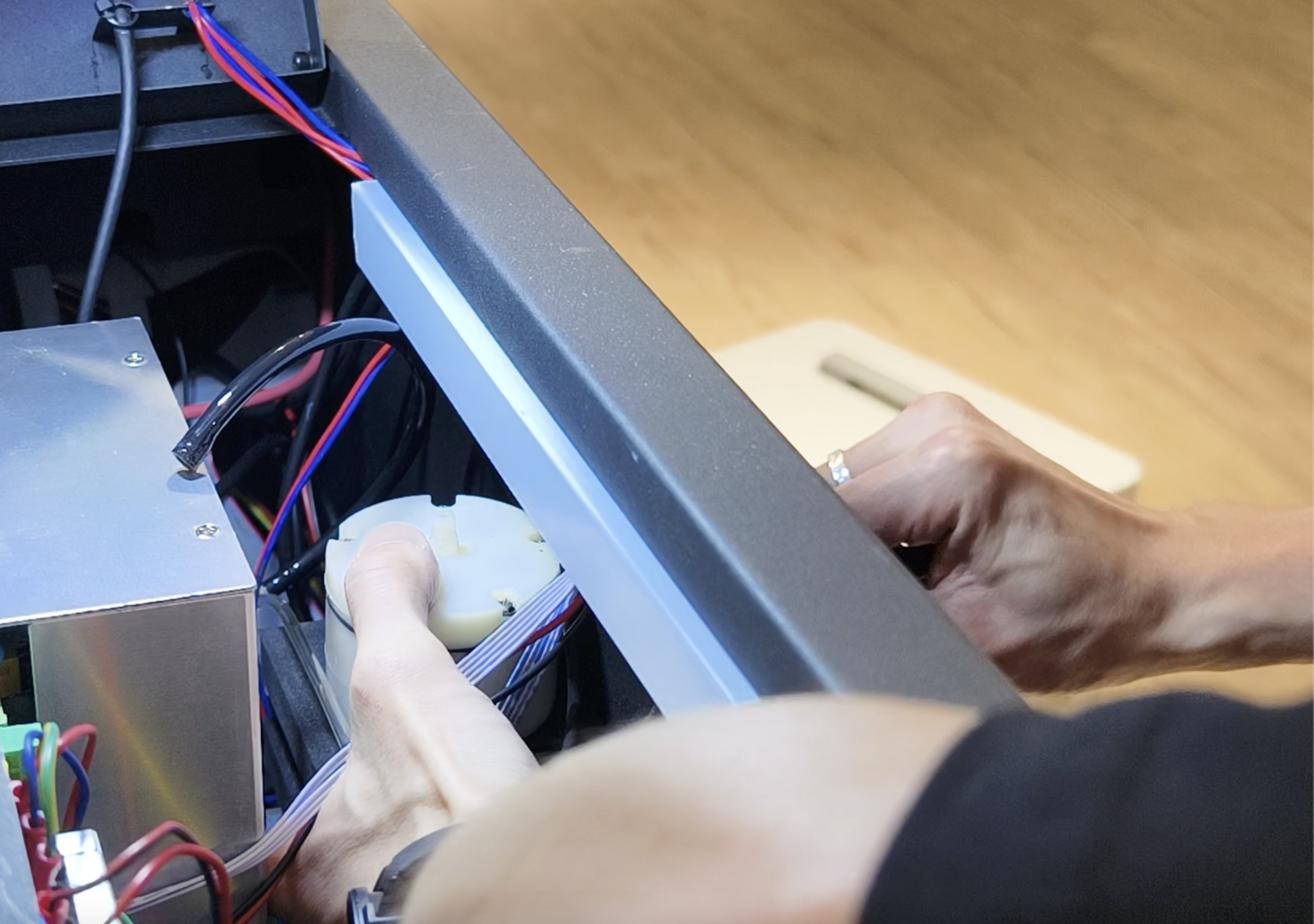

• Draai deze inbusbouten los. Houd de luchtpomp vast tijdens het losdraaien.



• De luchtpomp met beugel kan nu van de metalen plaat worden losgemaakt, maar kan nog niet volledig worden verwijderd omdat er aan de onderkant nog een luchtslang moet worden losgekoppeld.
  Leg de luchtpomp tijdelijk opzij.


Stap 7

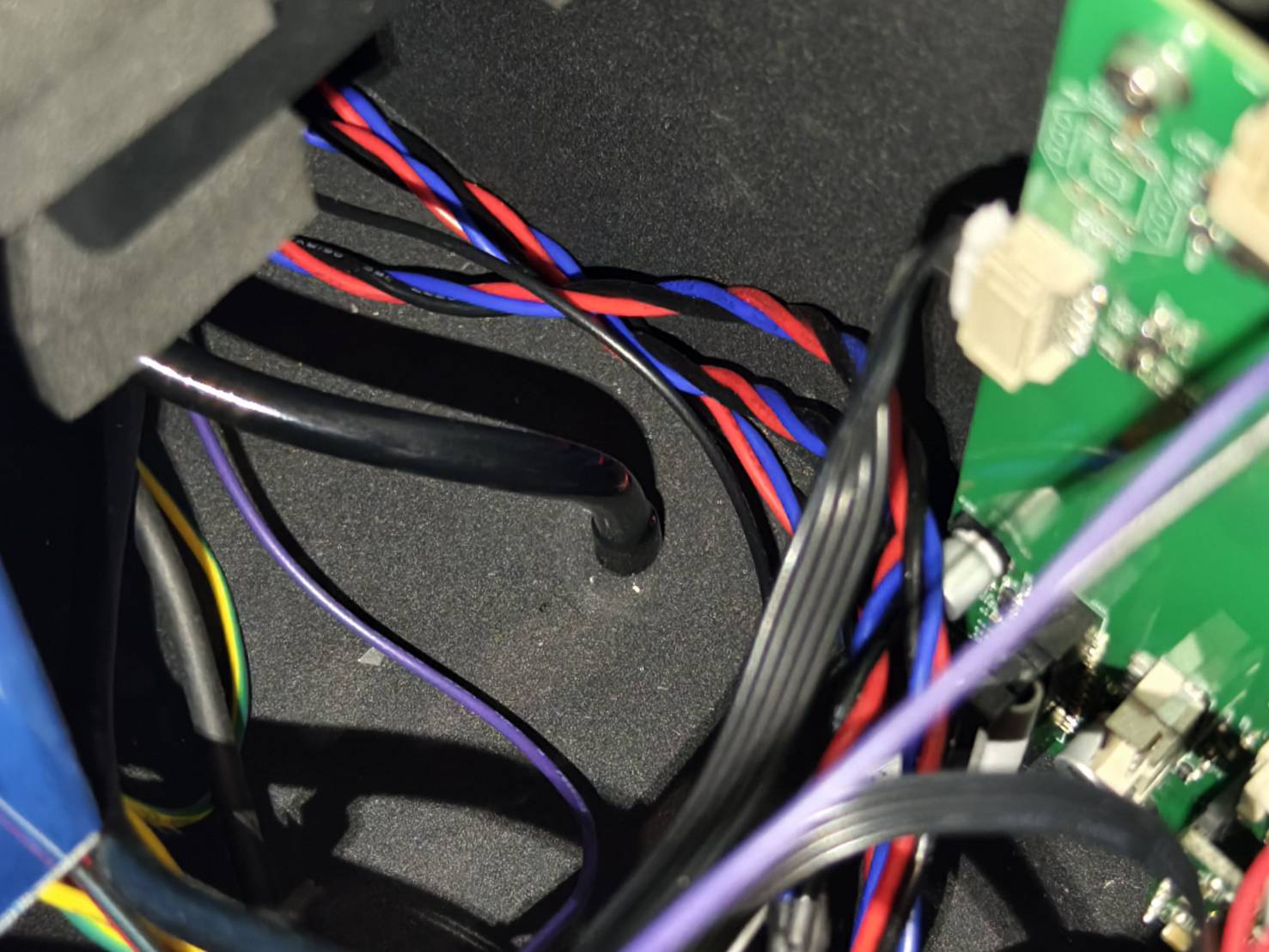

• Aan de onderkant bevindt zich een aansluiting voor de luchtslang.
  Gebruik een tang om deze los te koppelen.

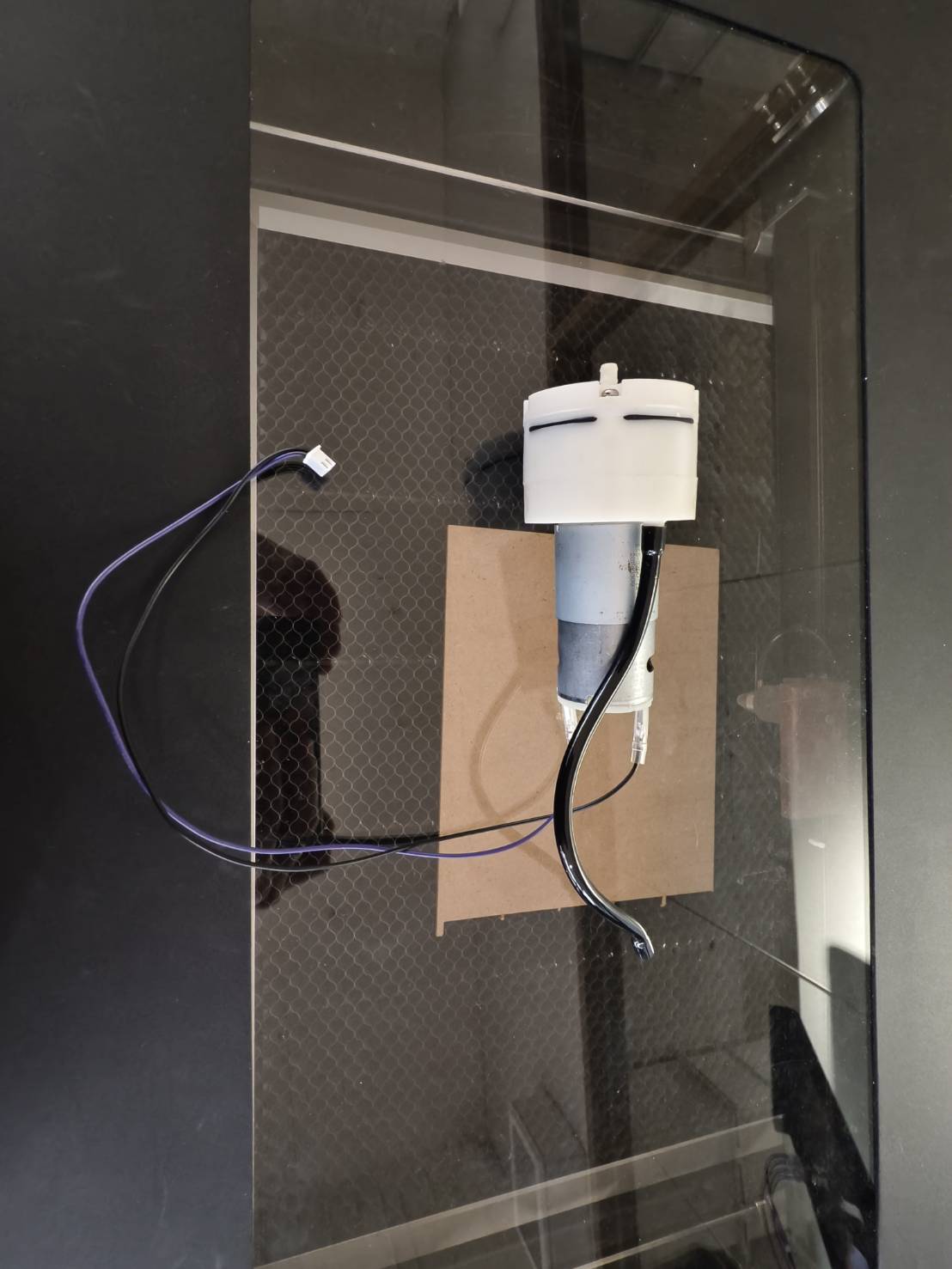

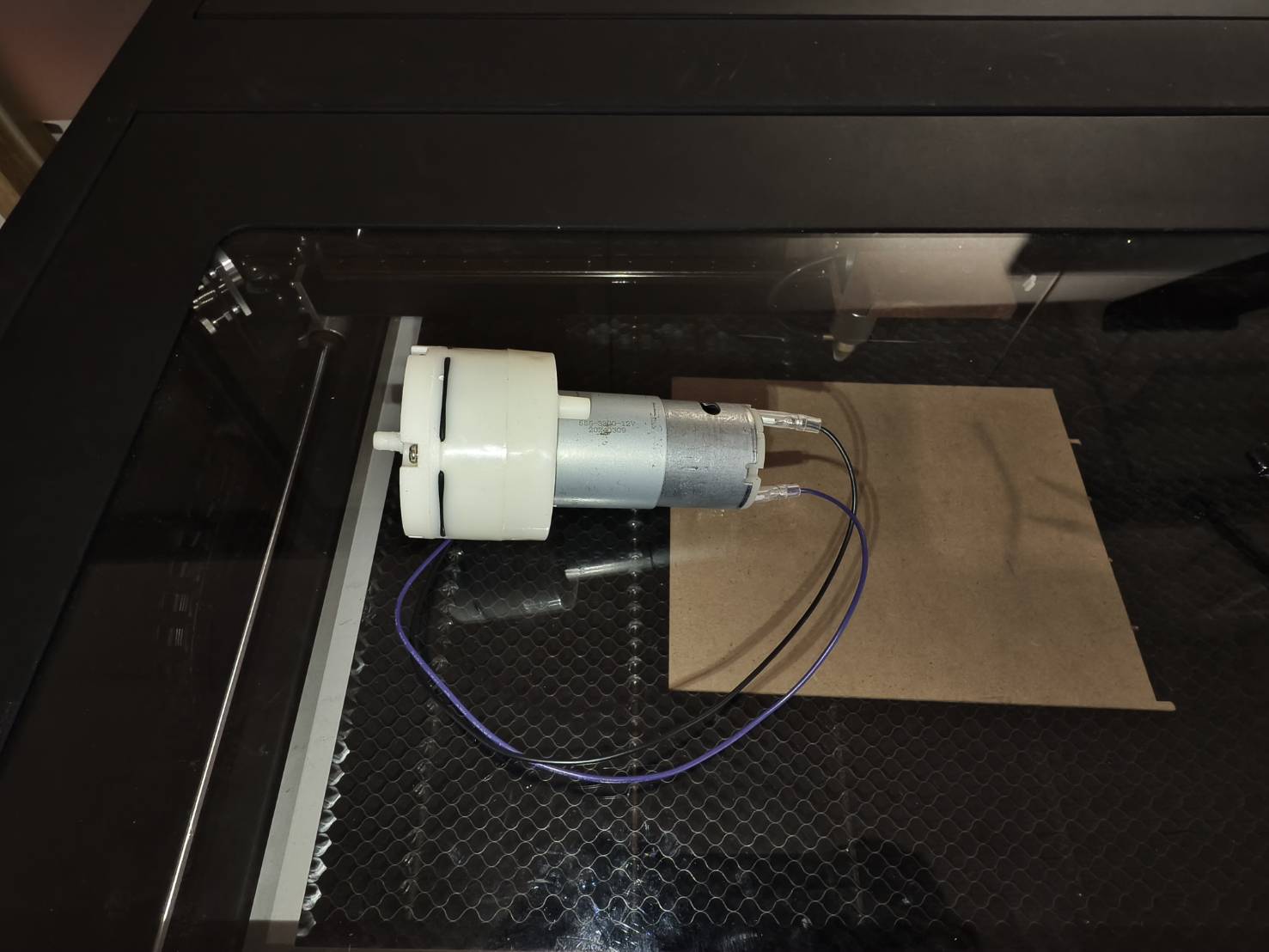

• De luchtpomp kan nu volledig uit de machine worden verwijderd.


Stap 8

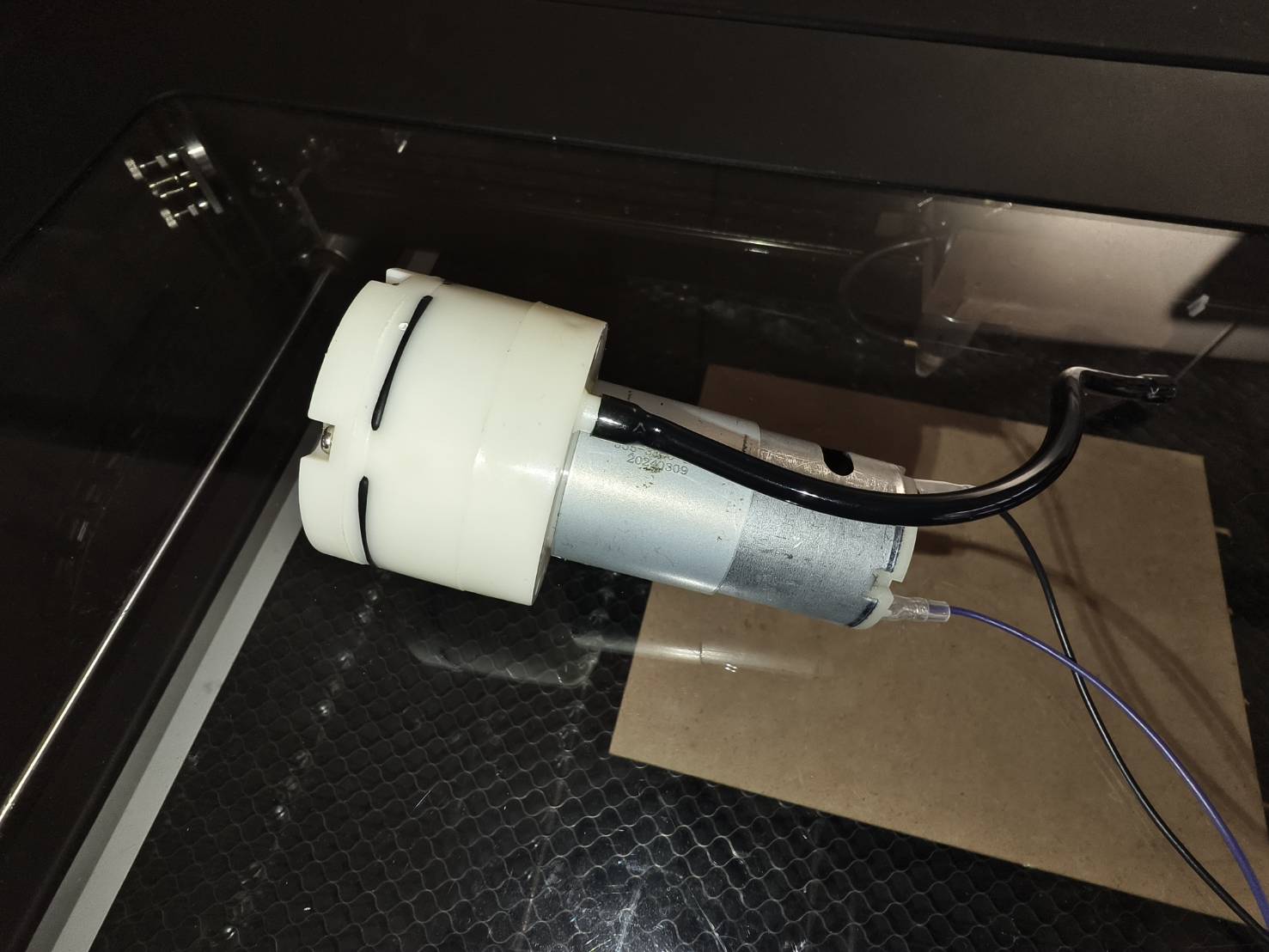

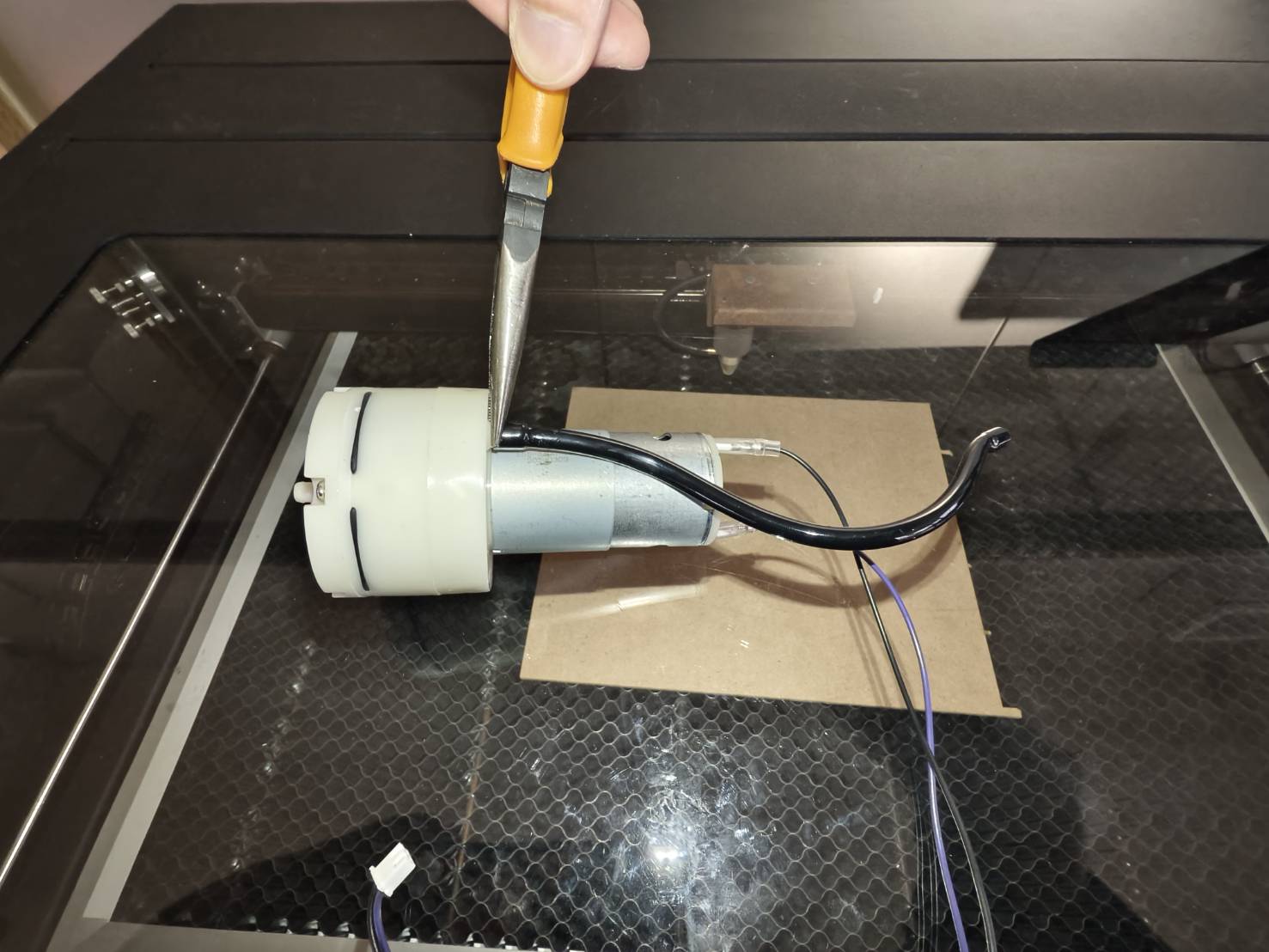

Verwijder de luchtslang van de luchtpomp.

Stap 9

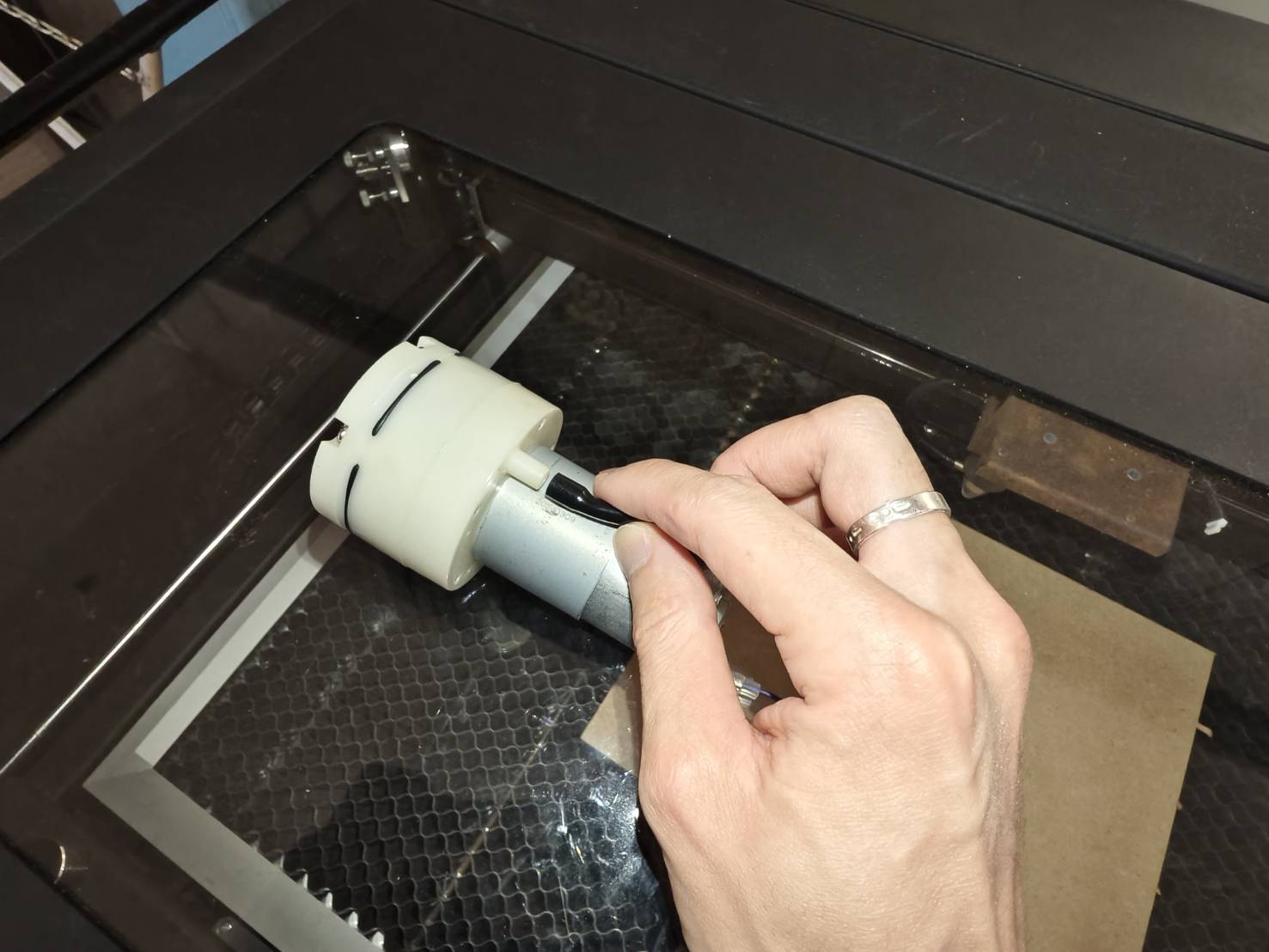

Sluit de luchtslang aan op de nieuwe luchtpomp.

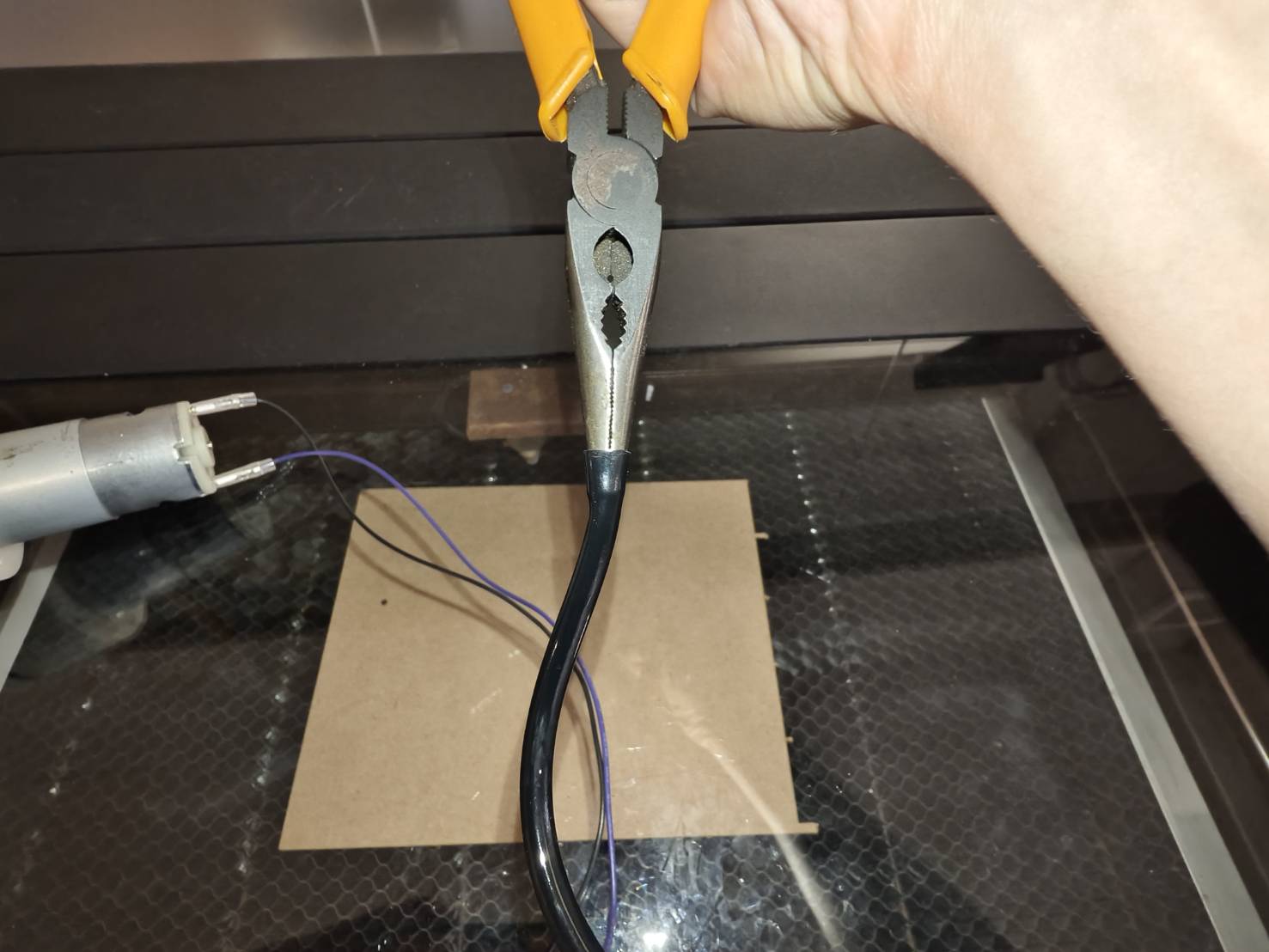

Als dit moeilijk gaat, kunt u een tang gebruiken om de luchtslang iets op te rekken.

Stap 10

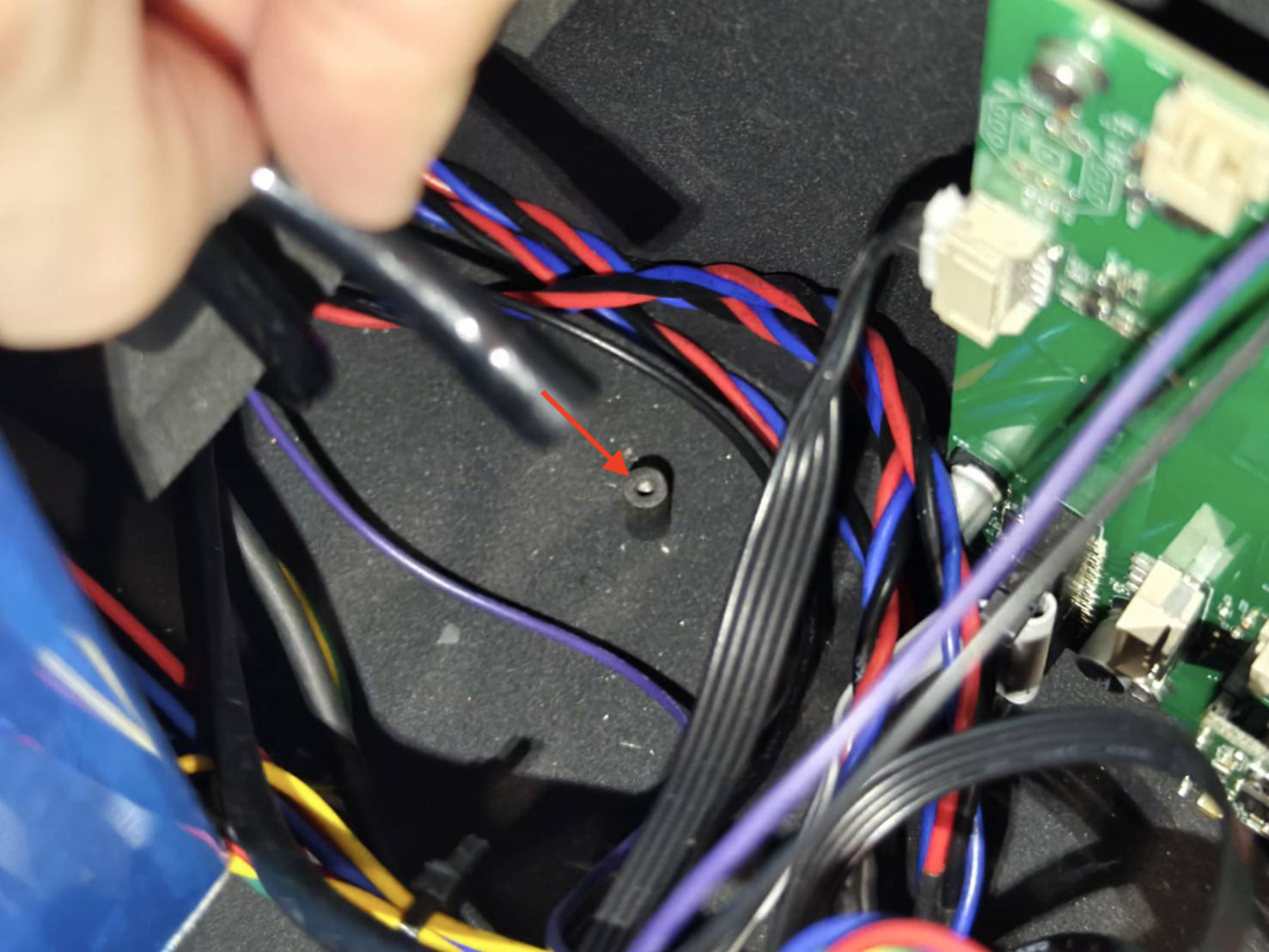

Plaats de luchtpomp in de machine en sluit de luchtslang aan de onderkant van de machine aan.

Als de luchtslang los zit bij het aansluiten, is het raadzaam een kabelbinder te gebruiken.

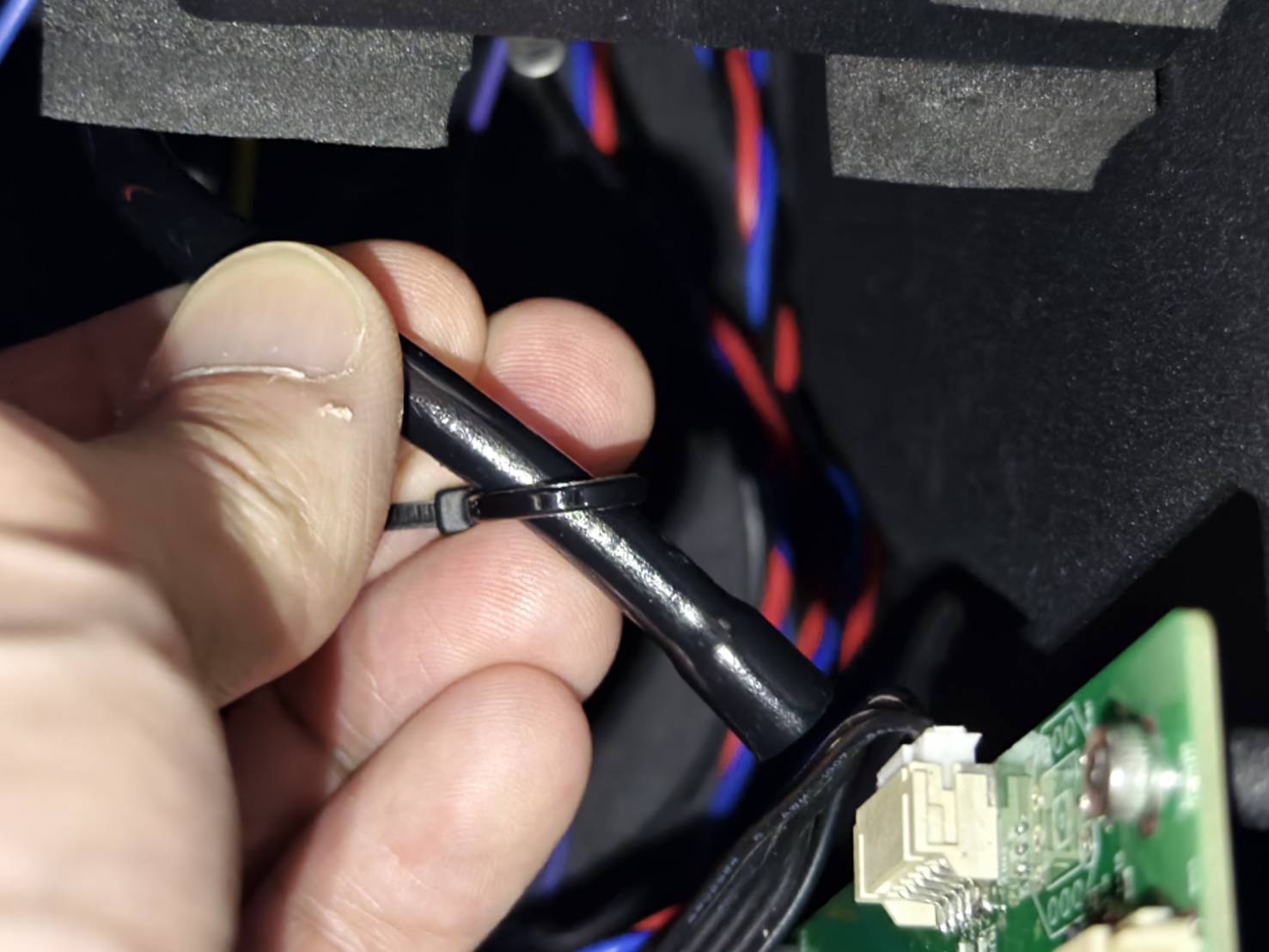

• Plaats eerst de kabelbinder om de slang en laat deze voorlopig los zitten.



• Verbind de luchtslang met de kabelbinder aan de onderkant.

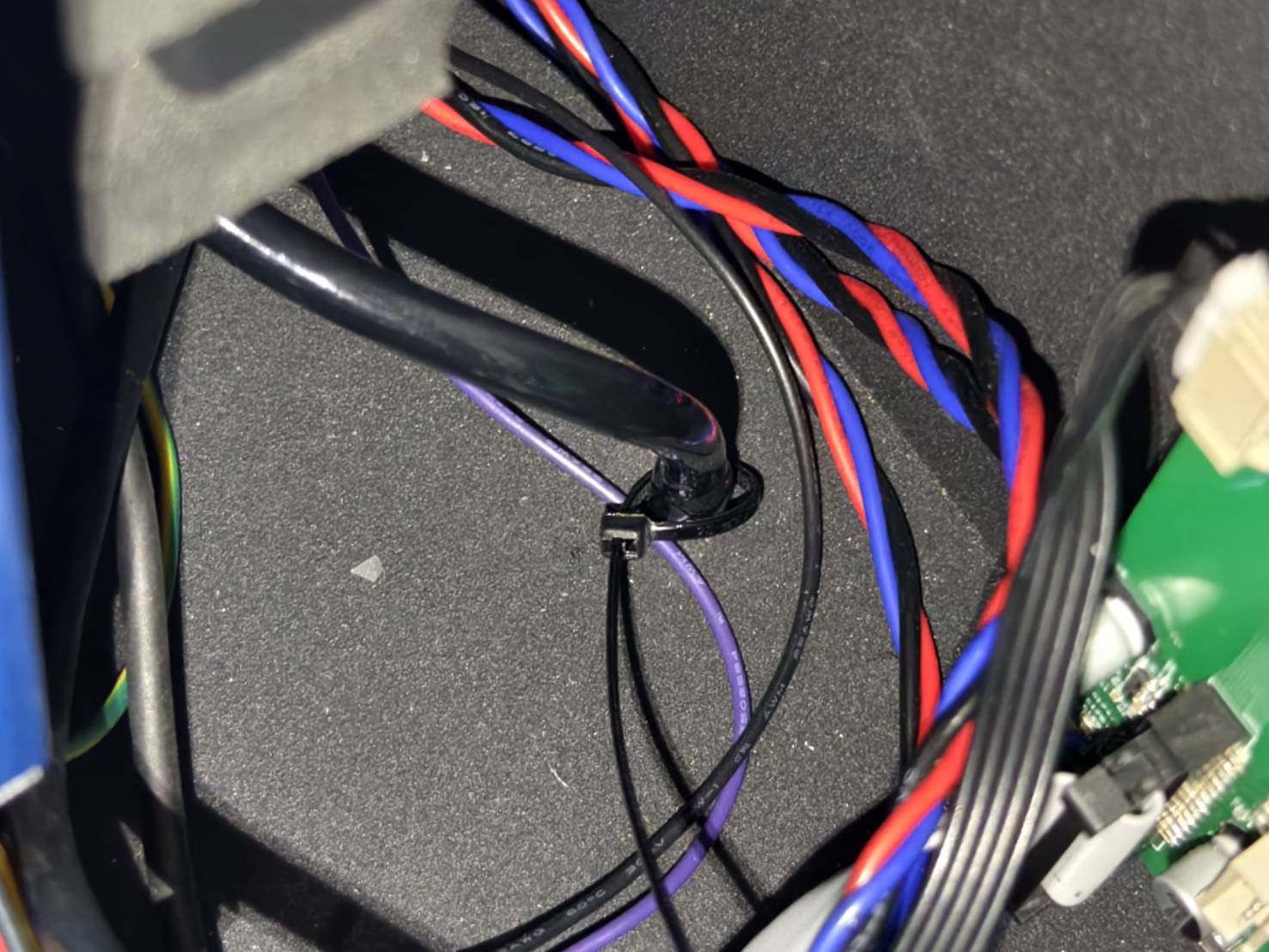

• Trek de kabelbinder strak aan.

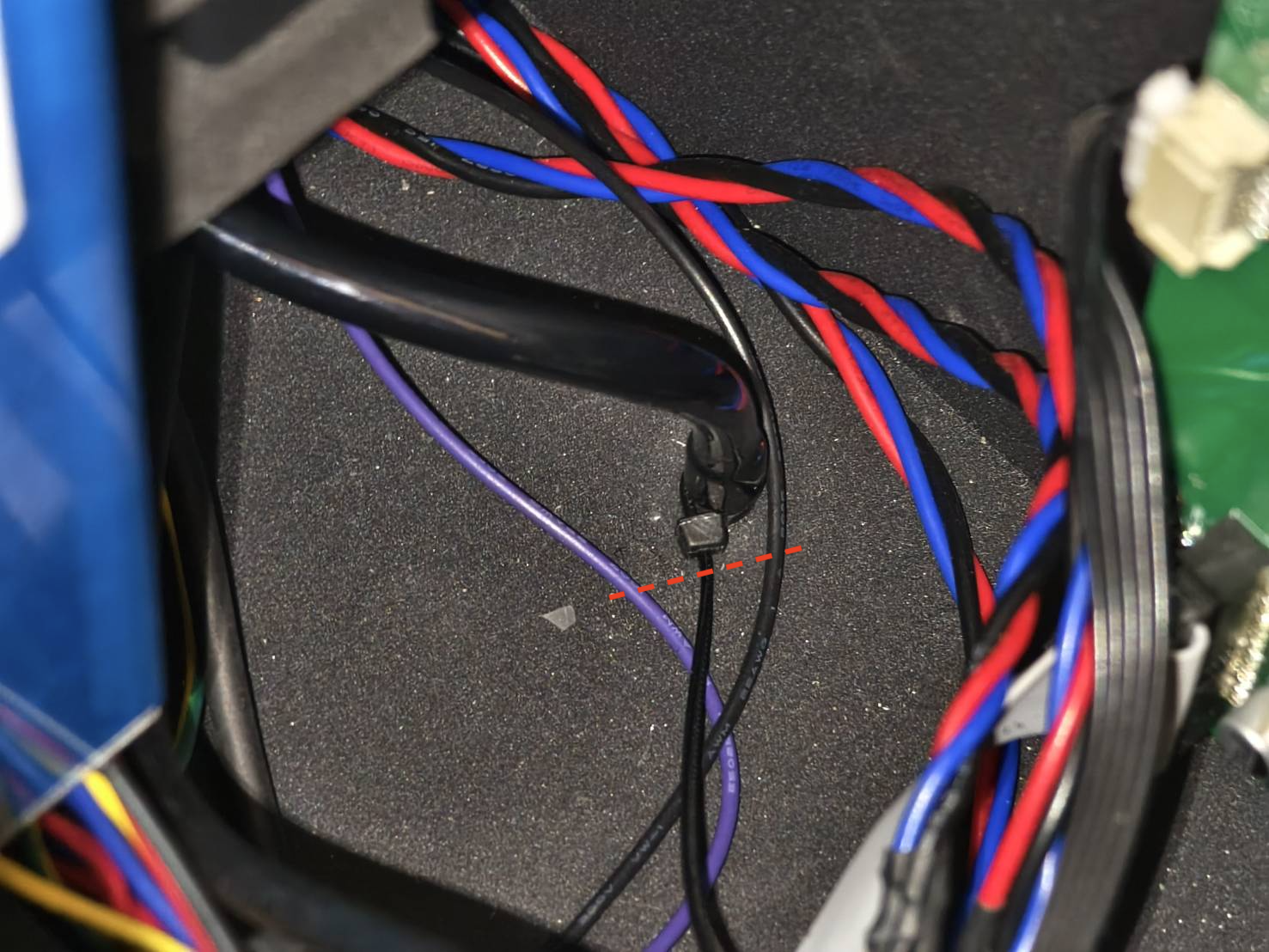

• Knip het overtollige deel af.


Stap 11

Bevestig de luchtpomp op de machine door de schroeven vast te draaien.

Stap 12

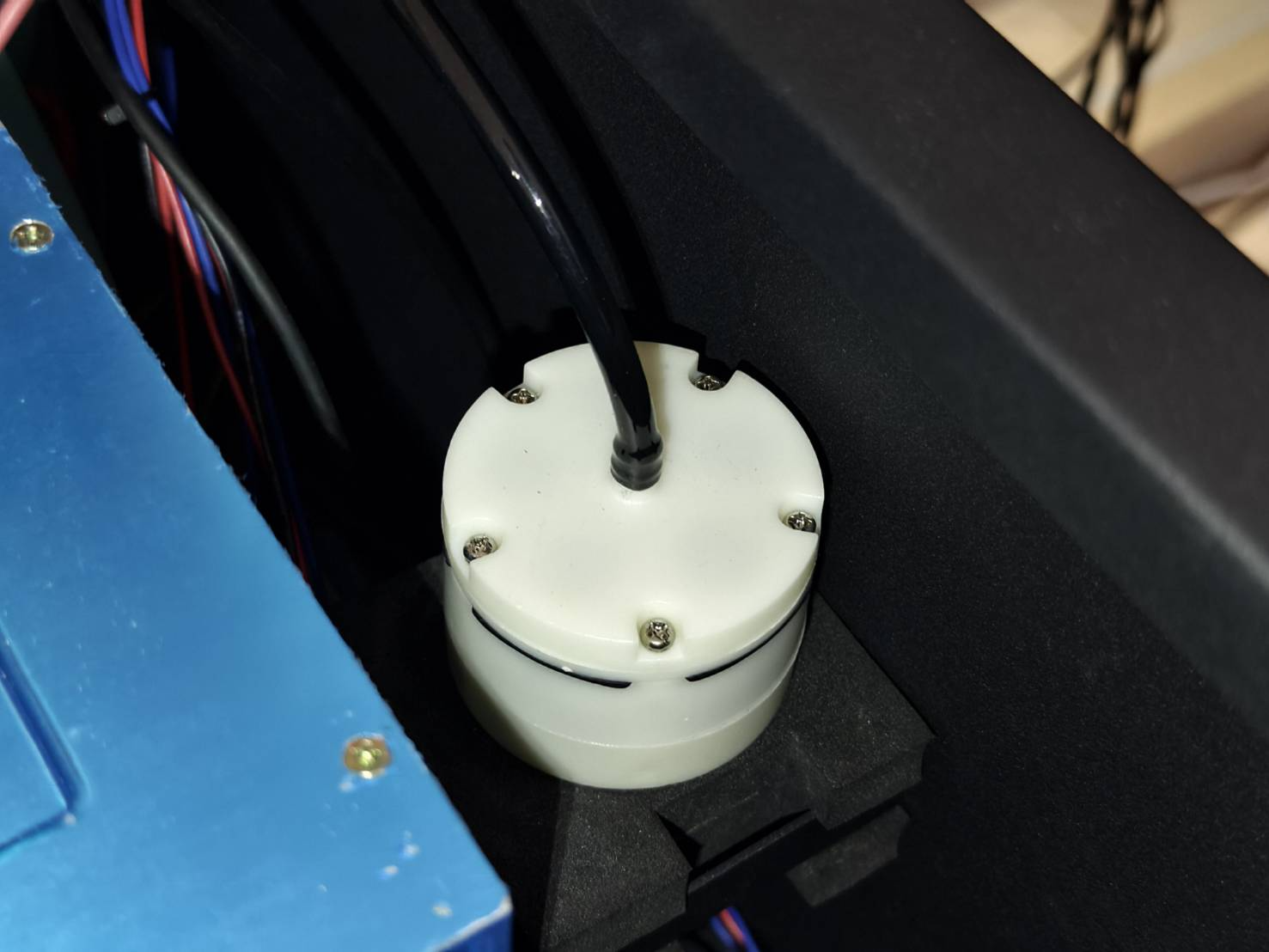

Sluit de luchtslang aan op de bovenkant van de luchtpomp.

Stap 13

Steek de kabel van de luchtpomp in het moederbord.
(Als uw moederbord afwijkt van de onderstaande foto's, raadpleeg dan het schema om de juiste kabelpositie te bepalen.)

Stap 14

Sluit de zijklep en draai de schroef vast.

Stap 15

Zet de machine aan en voer een luchtstroomsnelheidstest uit.
Als uw waarde buiten het normale bereik valt, raadpleeg dan het artikel voor probleemoplossing.
#913 Abnormale luchtstroomdetectie

Demonstratie:
