Beambox II - Vervangingshandleiding voor cameramodule, vlamsensor en camera-led-printplaat

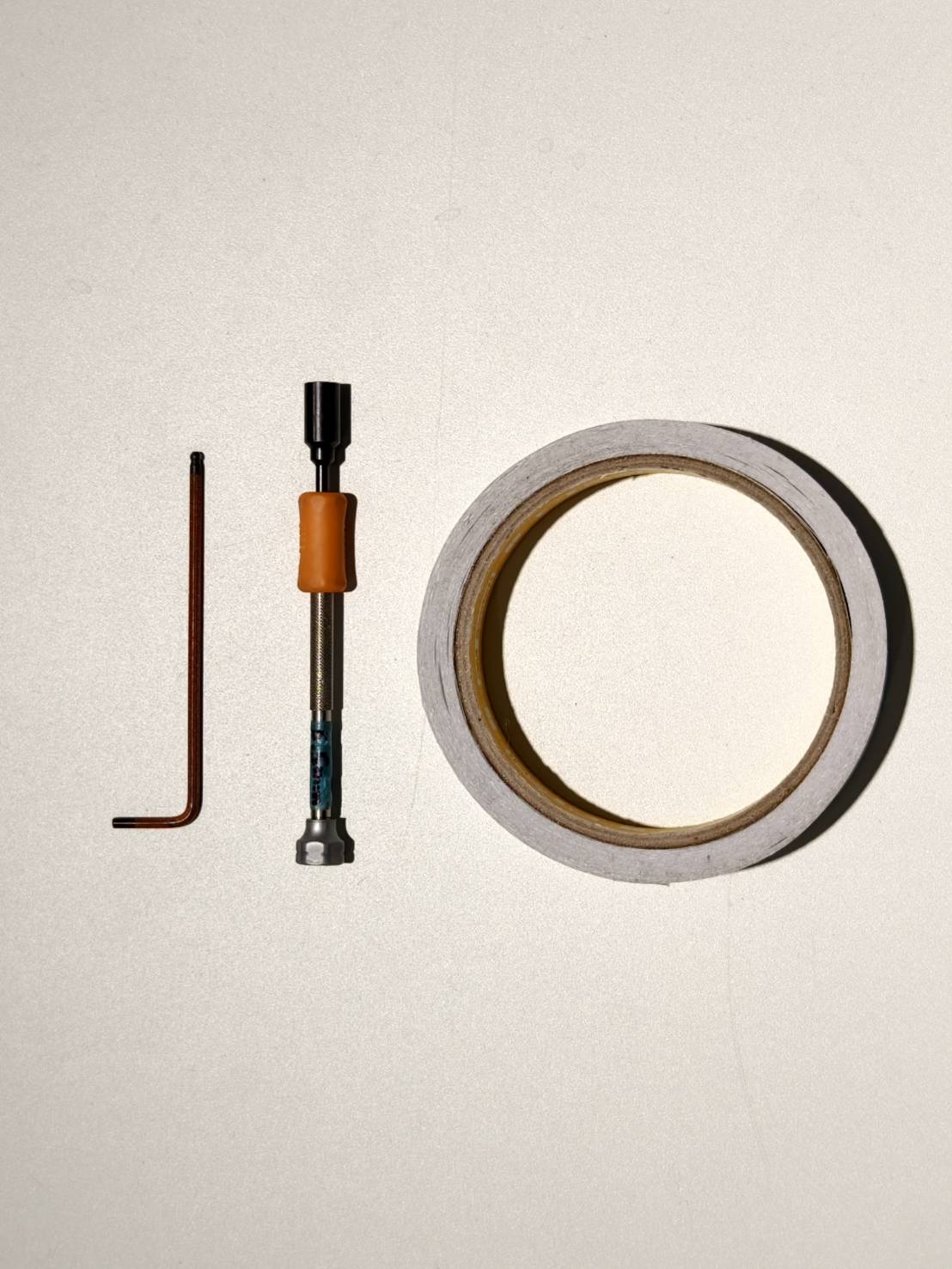

Gereedschap

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

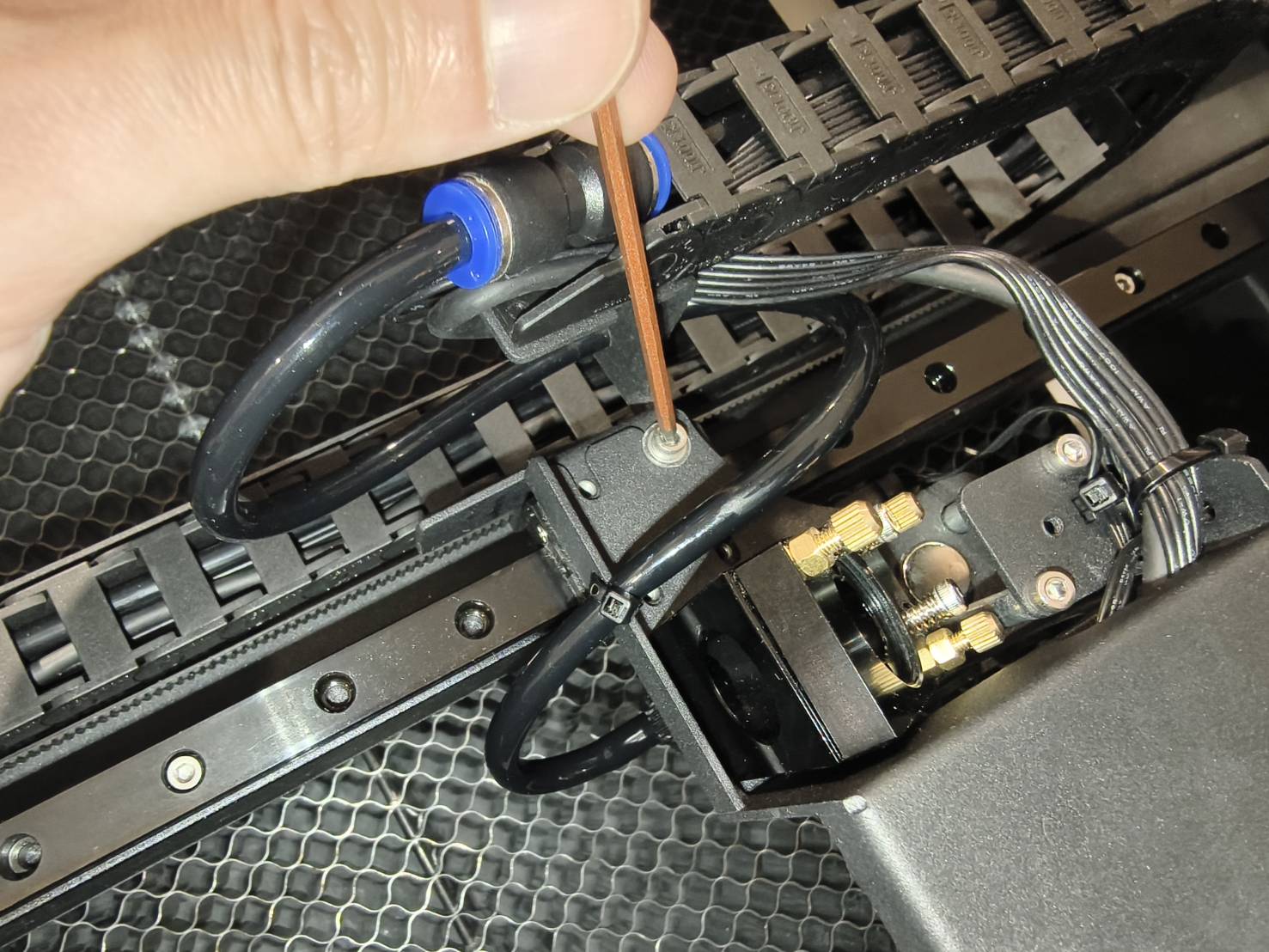

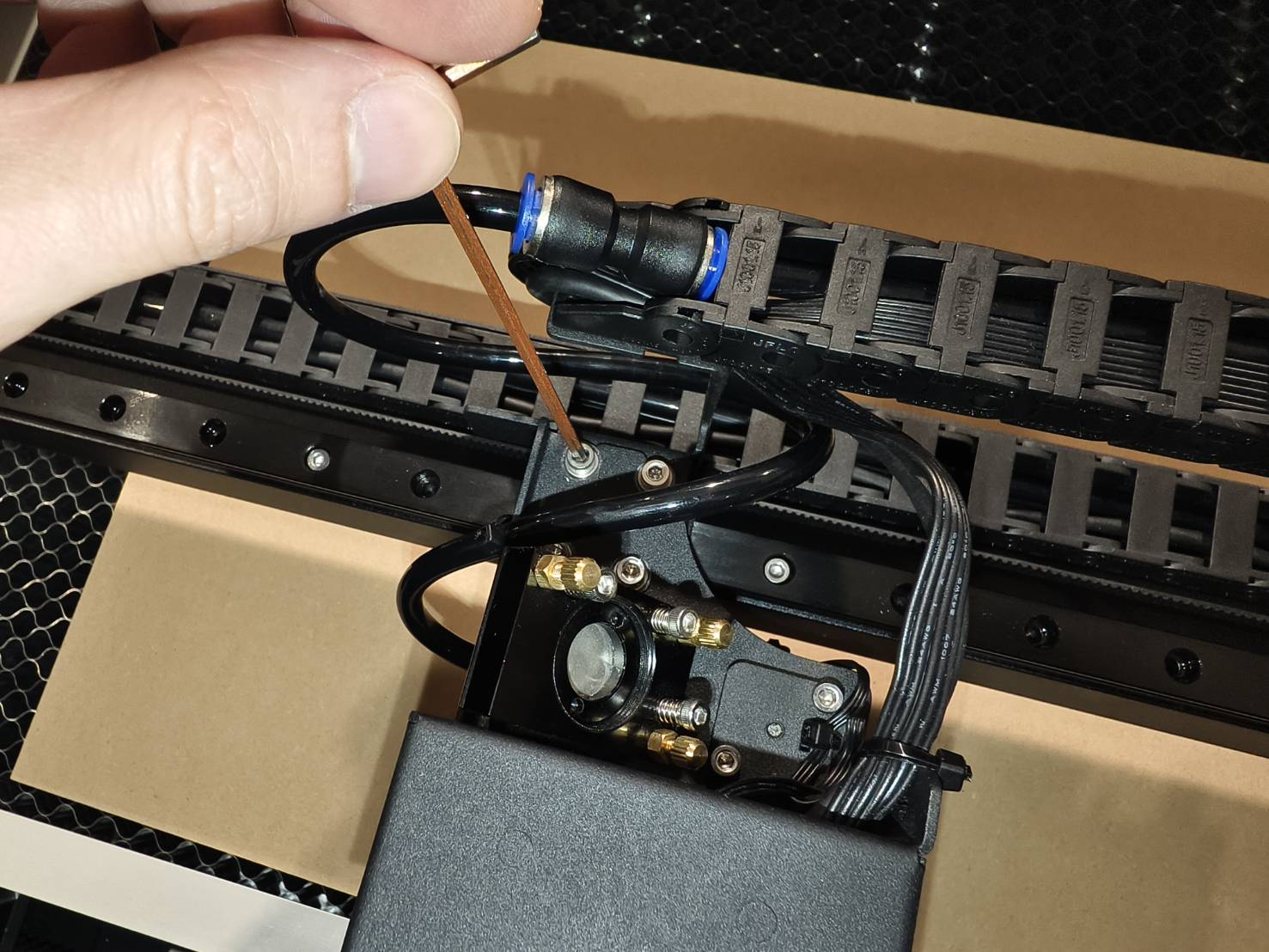

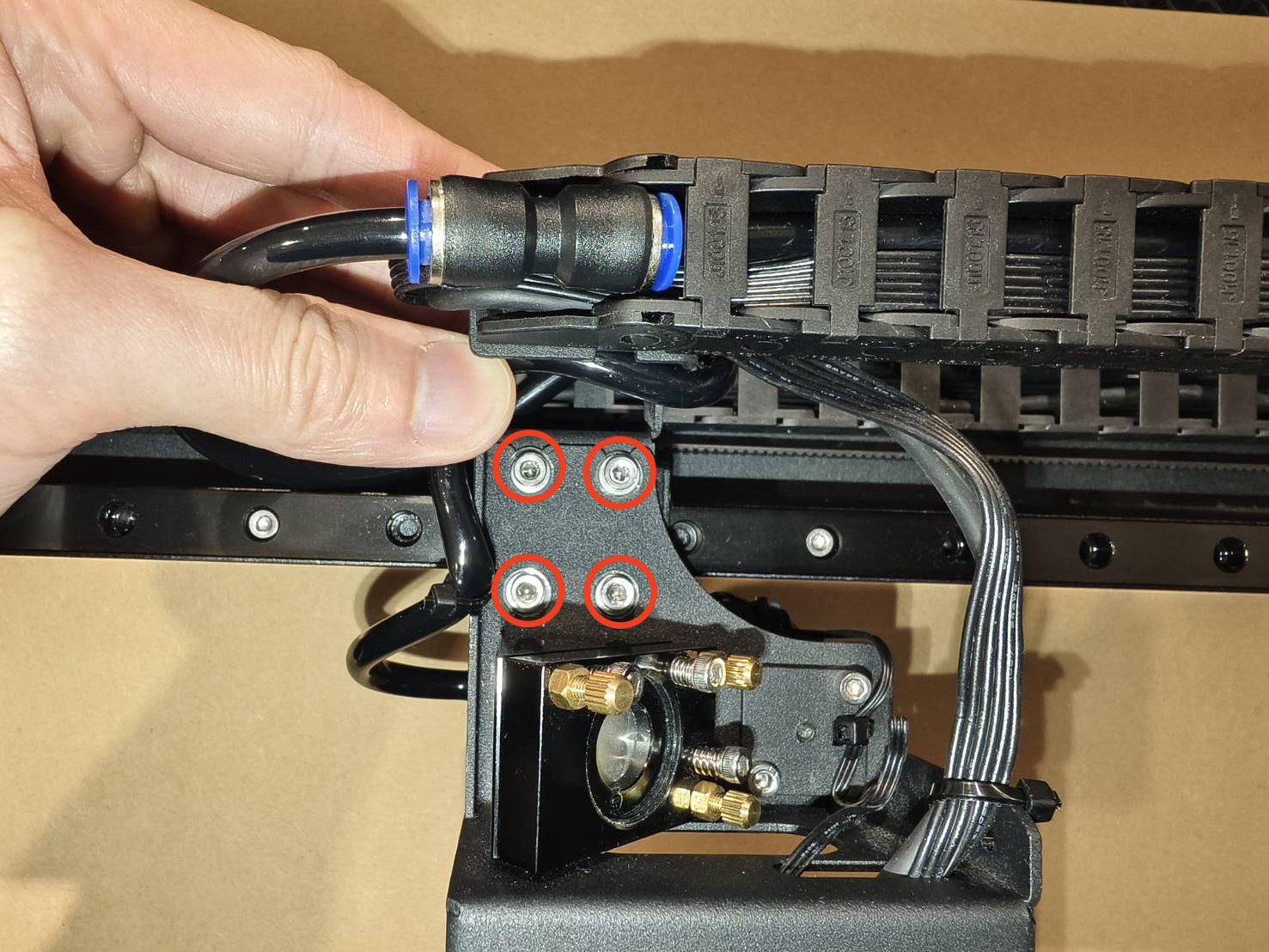

• Open de deurkap en draai deze schroeven los. (2,5mm inbus, 4 stuks)

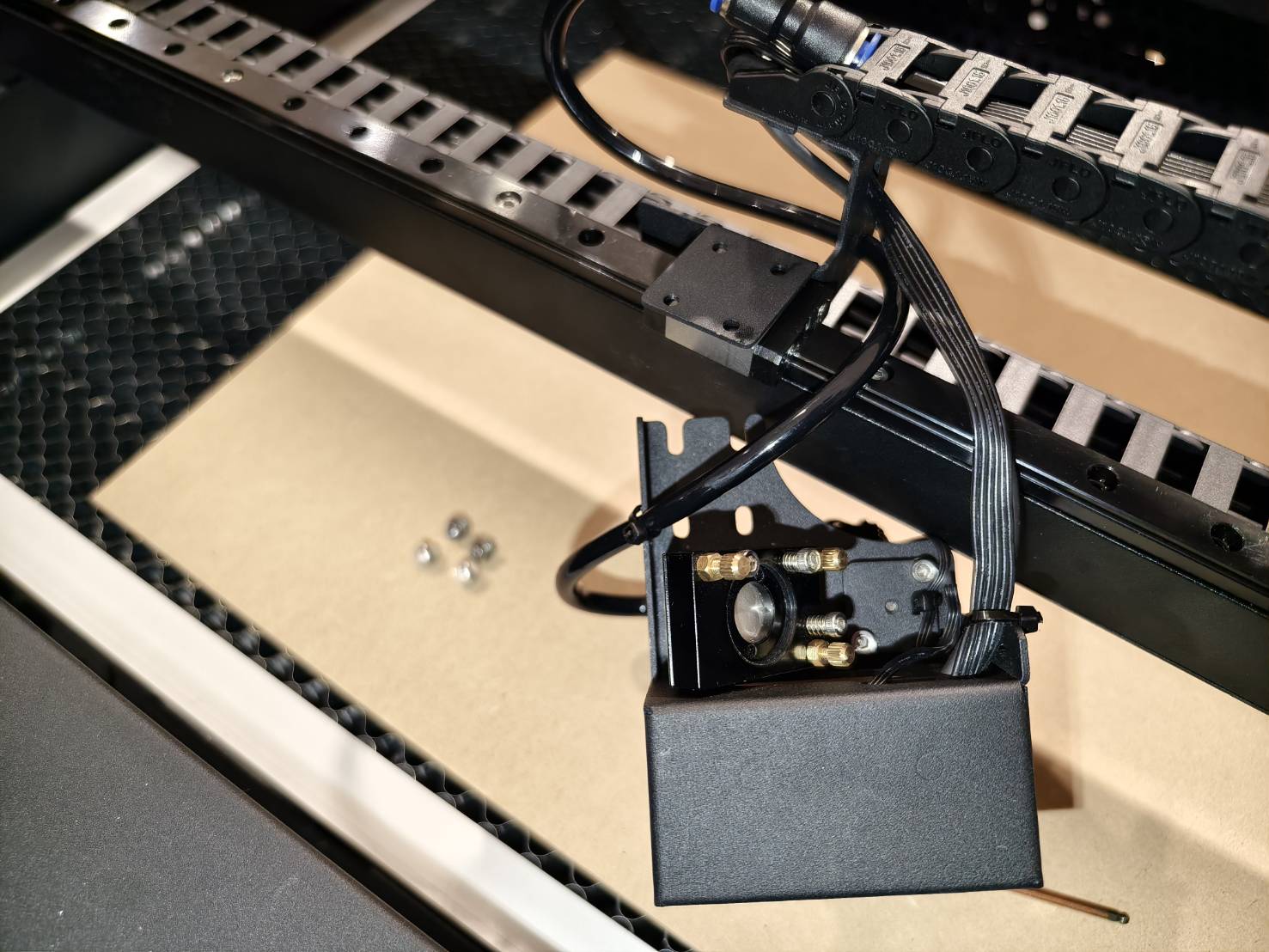

• De laserkop kan nu van het systeem worden losgemaakt.

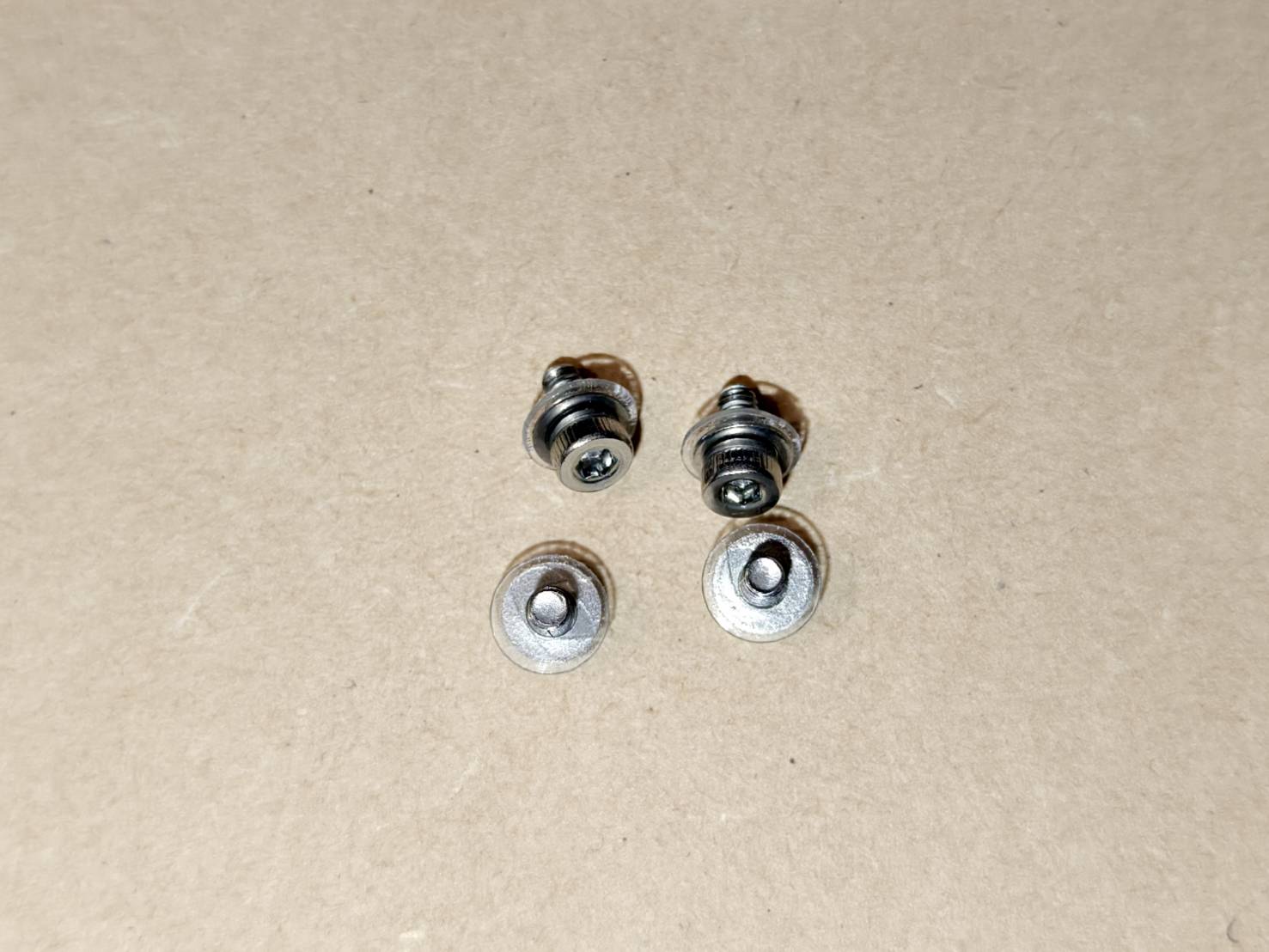

  Bewaar de schroeven en ringen zorgvuldig voor later gebruik.



Stap 3

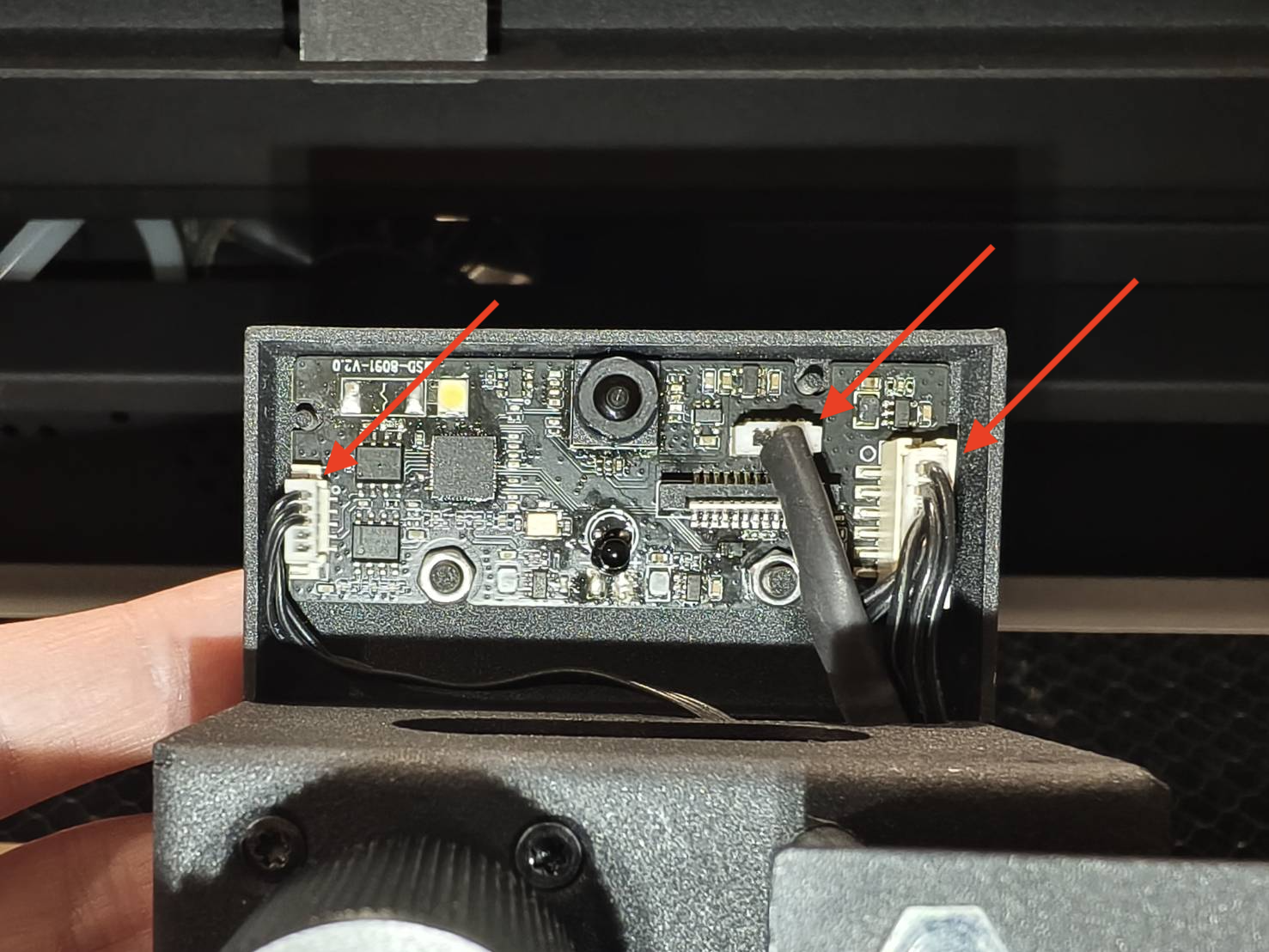

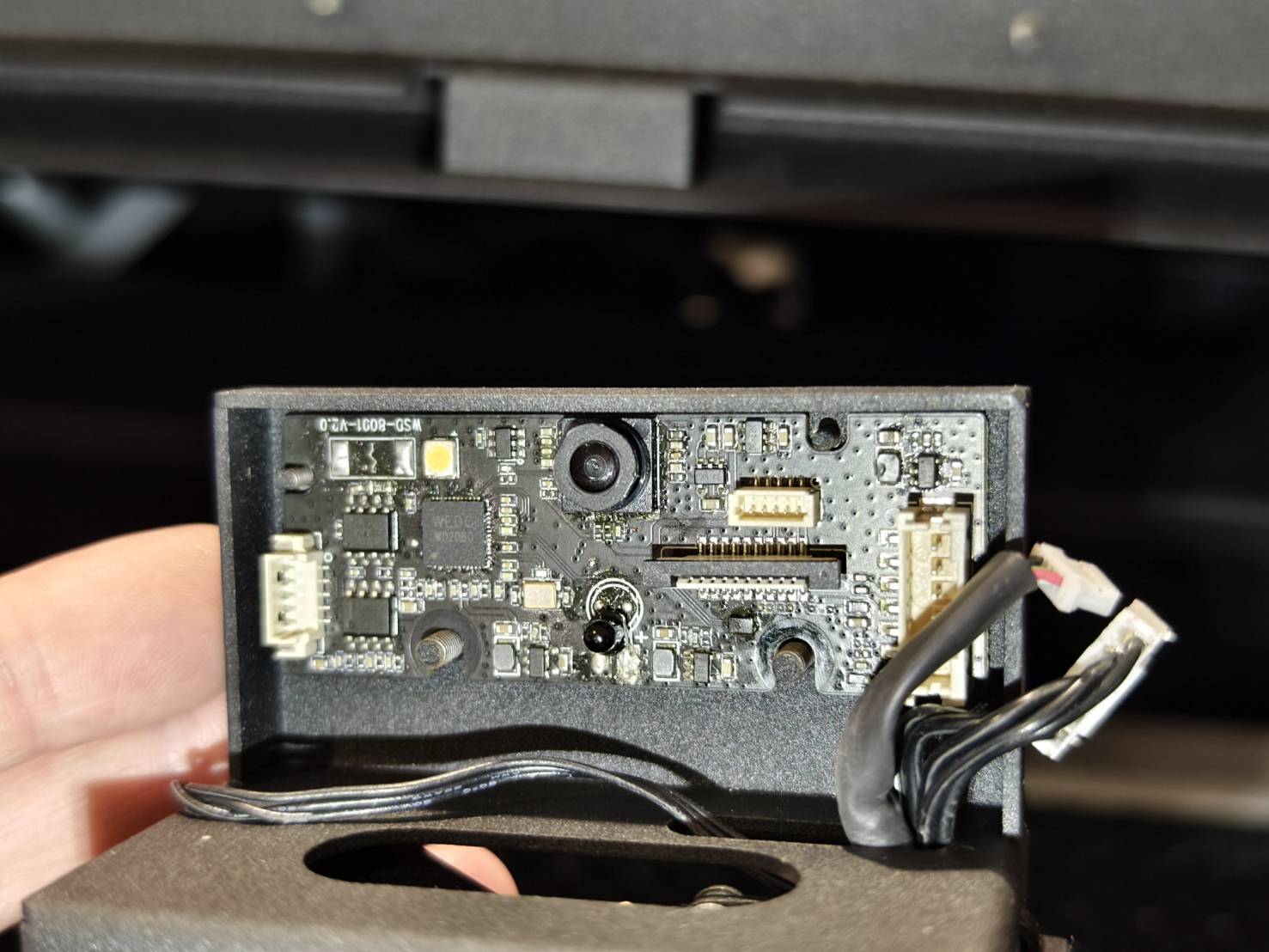

Ontkoppel de kabels van de printplaat.

Stap 4

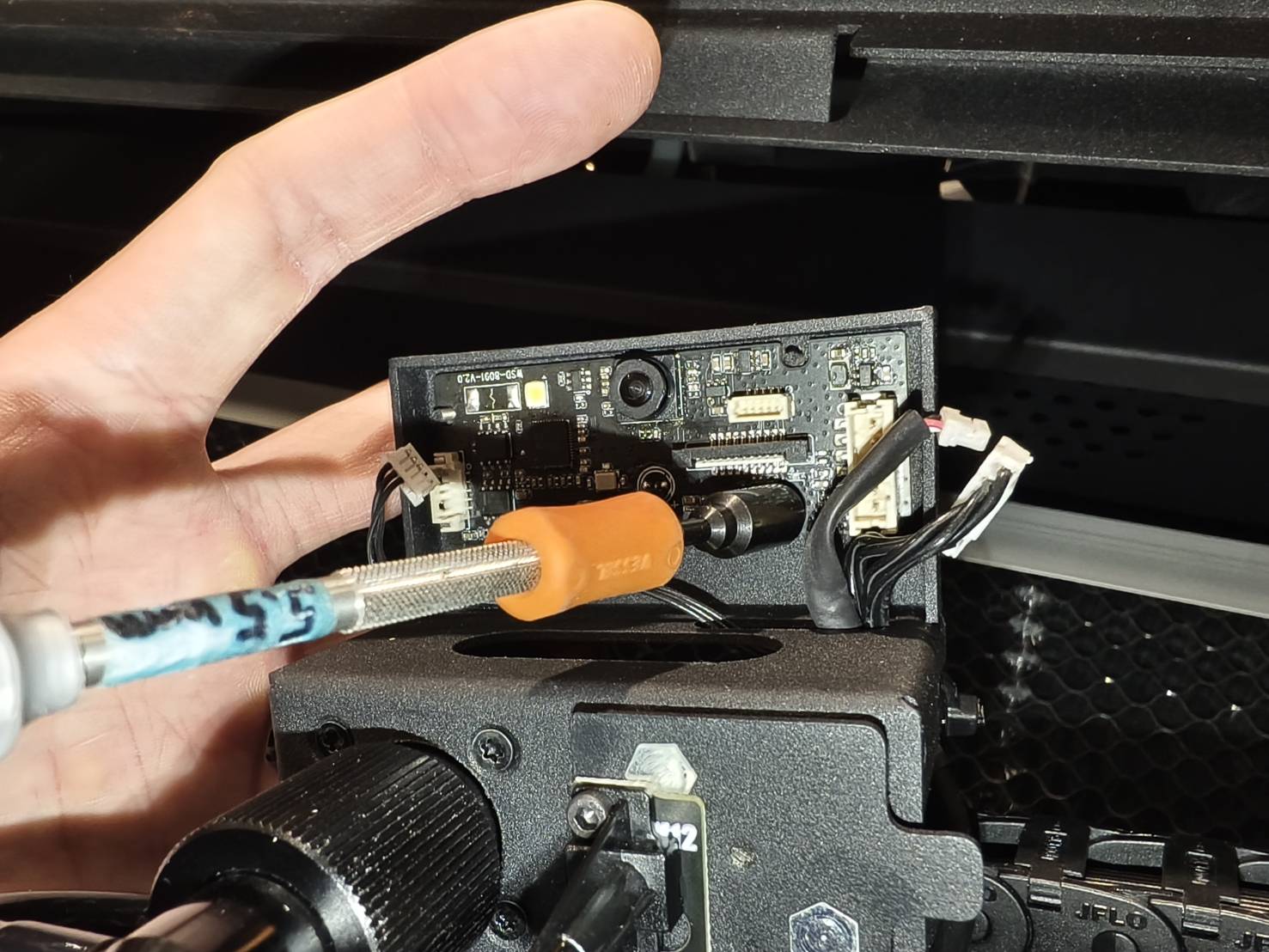

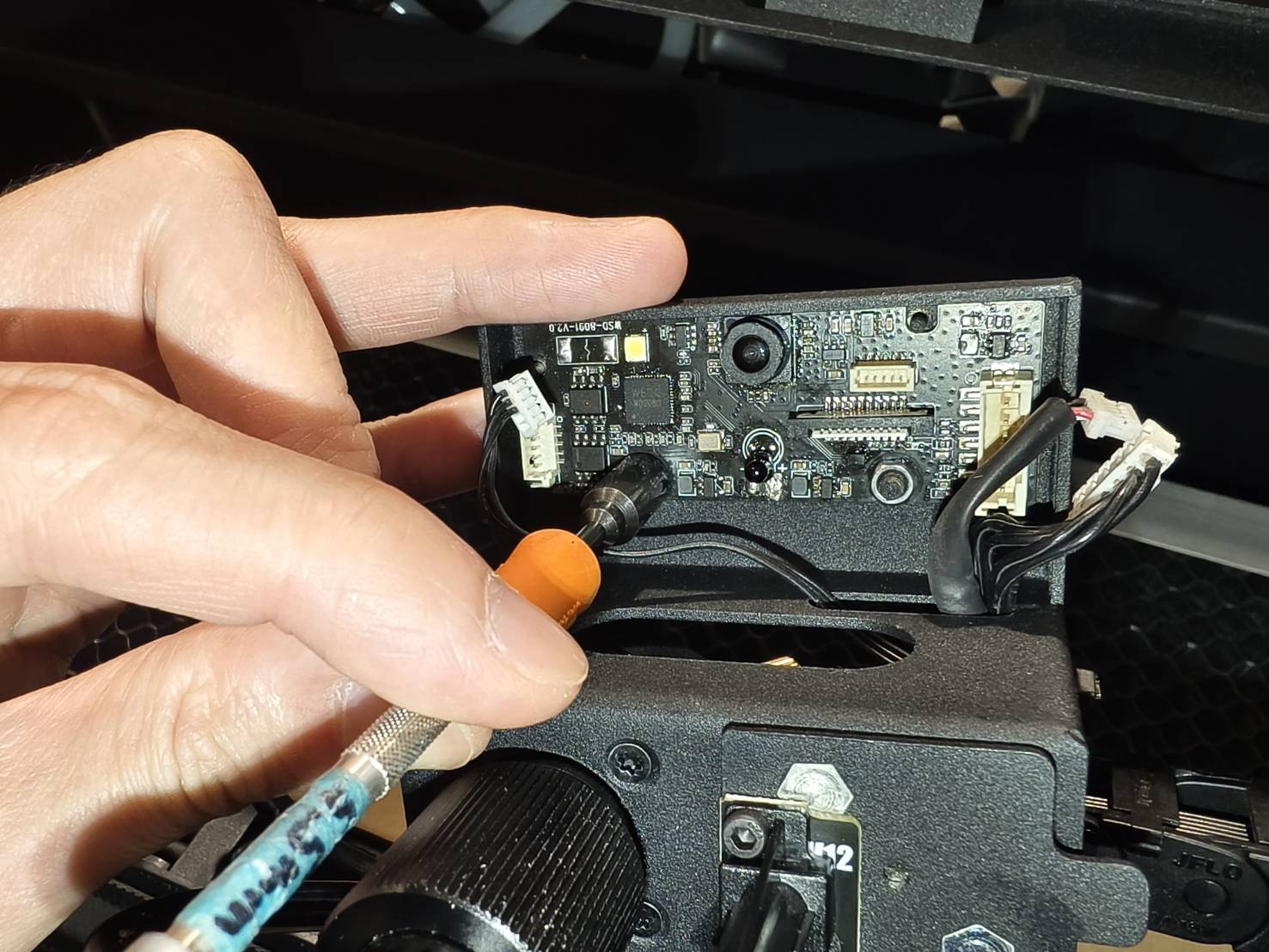

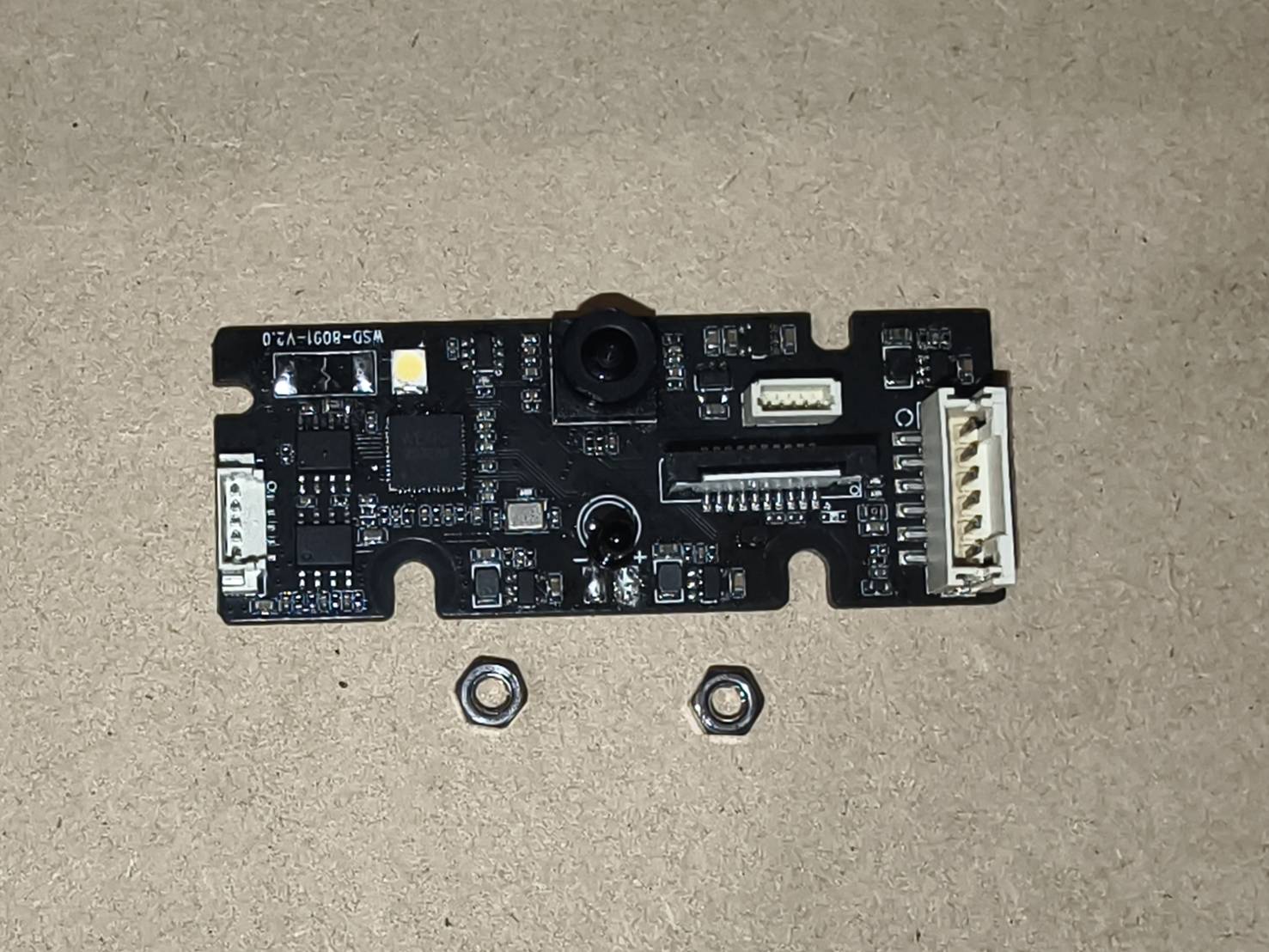

• Verwijder de moeren van de printplaat op de laserkop.




• De printplaat kan nu volledig uit het systeem worden verwijderd.


Stap 5

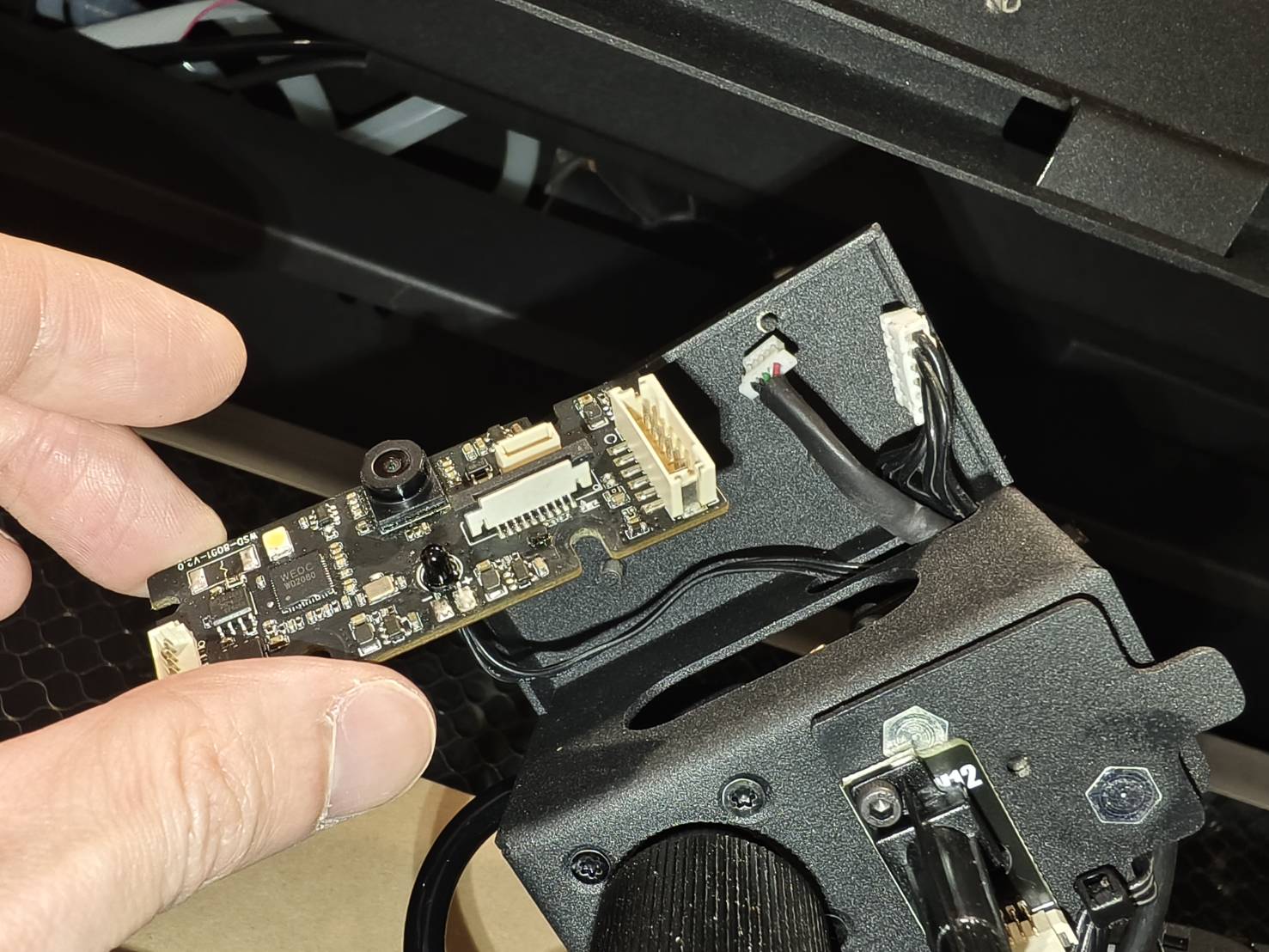

Installeer de nieuwe printplaat.

Stap 6

Sluit de kabels opnieuw aan.

Stap 7

Monteer de laserkop opnieuw.
(De laserkop bevindt zich aan de bovenzijde tijdens het vastschroeven)

Stap 8

Schakel de machine in om het optische pad te controleren en stel het indien nodig af.
Gebruik de onderstaande link om een inspectie van het optische pad uit te voeren.
Afstelling optisch pad

Stap 9

Raadpleeg deze link voor het uitvoeren van de Geavanceerde camerakalibratie.
