Beschrijving
Nauwkeurige focus en kalibratie kunnen de preview afbeelding nauwkeuriger maken en de graveerpositie consistent maken met de preview positie.
Stap 1
Bevestig het juiste focusvlak.

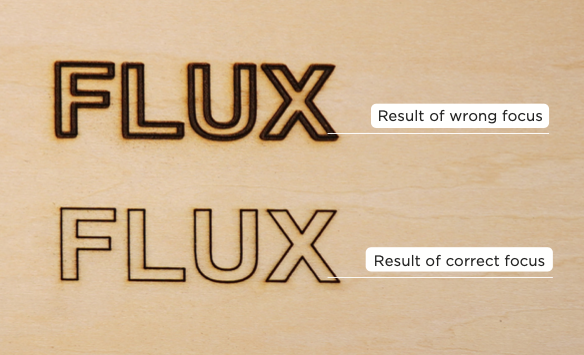

Elke keer dat u materiaal van verschillende dikte verandert, moet u de werktafel lager zetten en opnieuw autofocus uitvoeren om de juiste focus te garanderen. Als de focus onjuist is, zal de laserstraal dikker zijn dan de laserstraal met de juiste focus.
Dikker object: Wanneer het object dikker is of wanneer de roterende add-on wordt gebruikt, kan de zijkant van het object door de camera worden vastgelegd en kunnen alleen de objecten op het focusvlak aan elkaar worden geplakt. De onscherpe afbeelding en onnauwkeurige stitching veroorzaakt door het hoogteverschil is normaal. Zorg ervoor dat u zich richt op het oppervlak van het graveermateriaal en het hoogste punt van het graveermateriaal bij gebruik van de roterende add-on.
Stap 2
Om nauwkeurig graveren te garanderen, kalibreer de camera en graveerpositie.
(Na blootstelling aan schokken en trillingen tijdens transport, uitlijning van het optische pad en Reset naar Fabriek, enz., moet alles opnieuw worden gekalibreerd.)

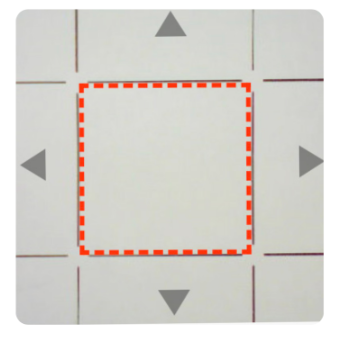

Er zijn twee kalibratiedoelen:
a. Het rode vierkant moet zich in het midden van het kalibratievenster bevinden.
b. De buitenkant van het rode vierkant moet uitgelijnd zijn met het middelste vierkant van de rasterlijnen.
Bevestig het kalibratieresultaat: Teken een vierkant op (X,Y) = (77.5mm, 77.5mm) met een breedte W en hoogte H van 25mm en zorg ervoor dat het vierkant overlapt met het middelste vierkant van de rasterlijnen.
Als het niet past, focus dan opnieuw op het papier en kalibreer de camera opnieuw.
Stap 3
Als er nog steeds een verschil is tussen het resultaat en de preview positie na bevestiging van het juiste focusvlak en nauwkeurige camerakalibratie, stuur dan een screenshot naar uw wederverkoper en laat het engineeringteam assisteren. 5-1 Neem contact op met de klantenservice
#END
