Beambox II - Substituição da Placa Principal

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

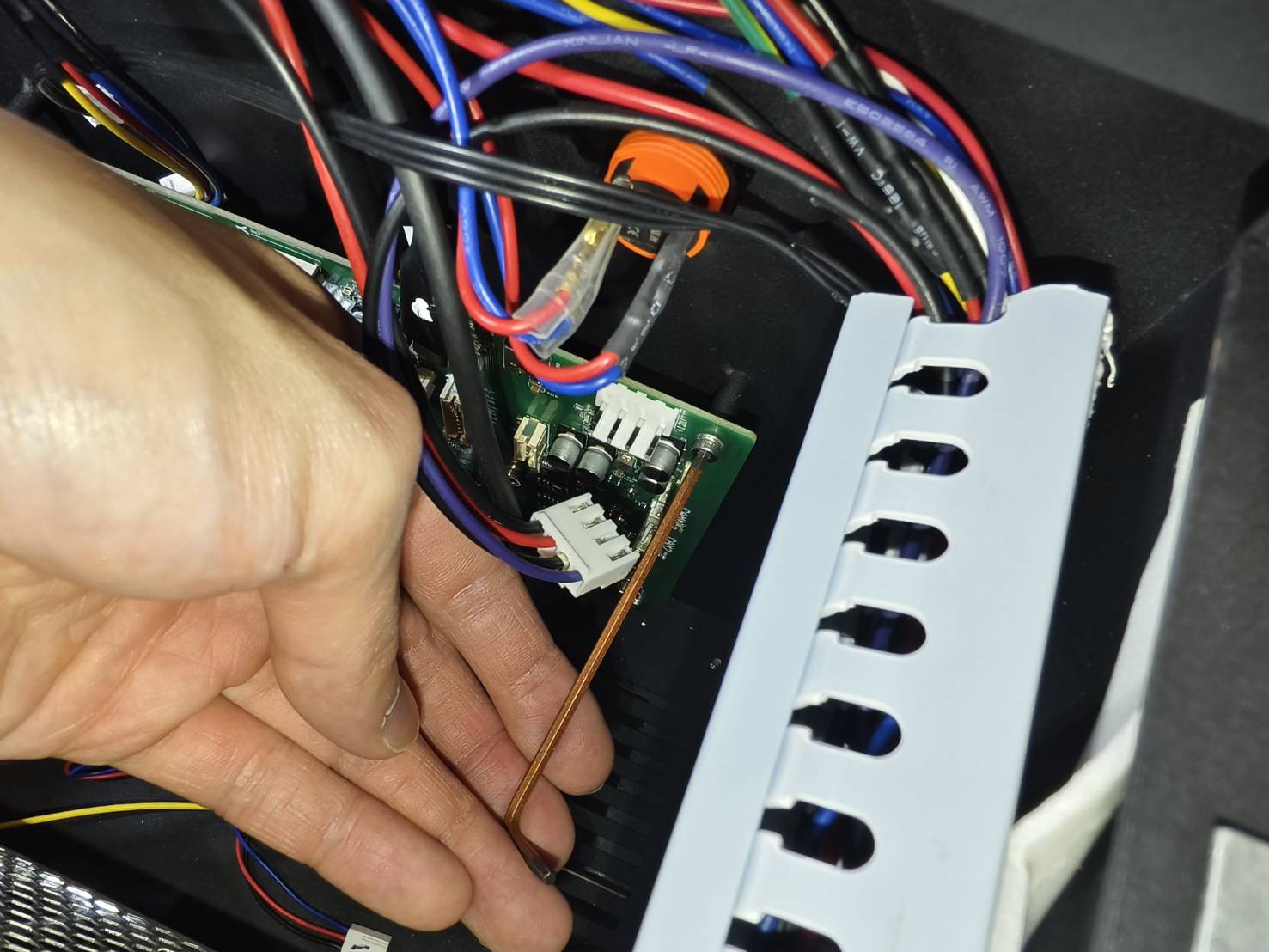

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 3

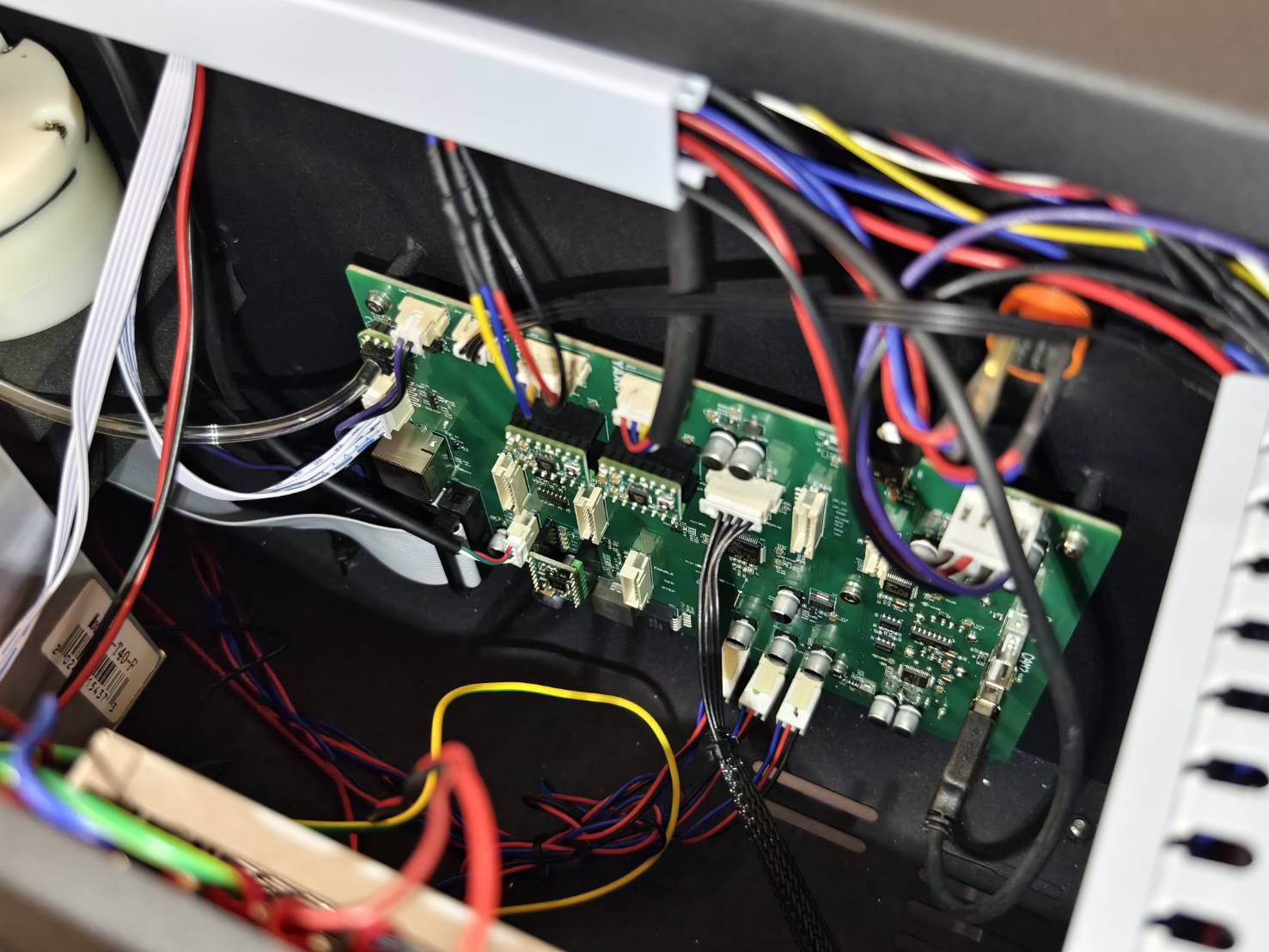

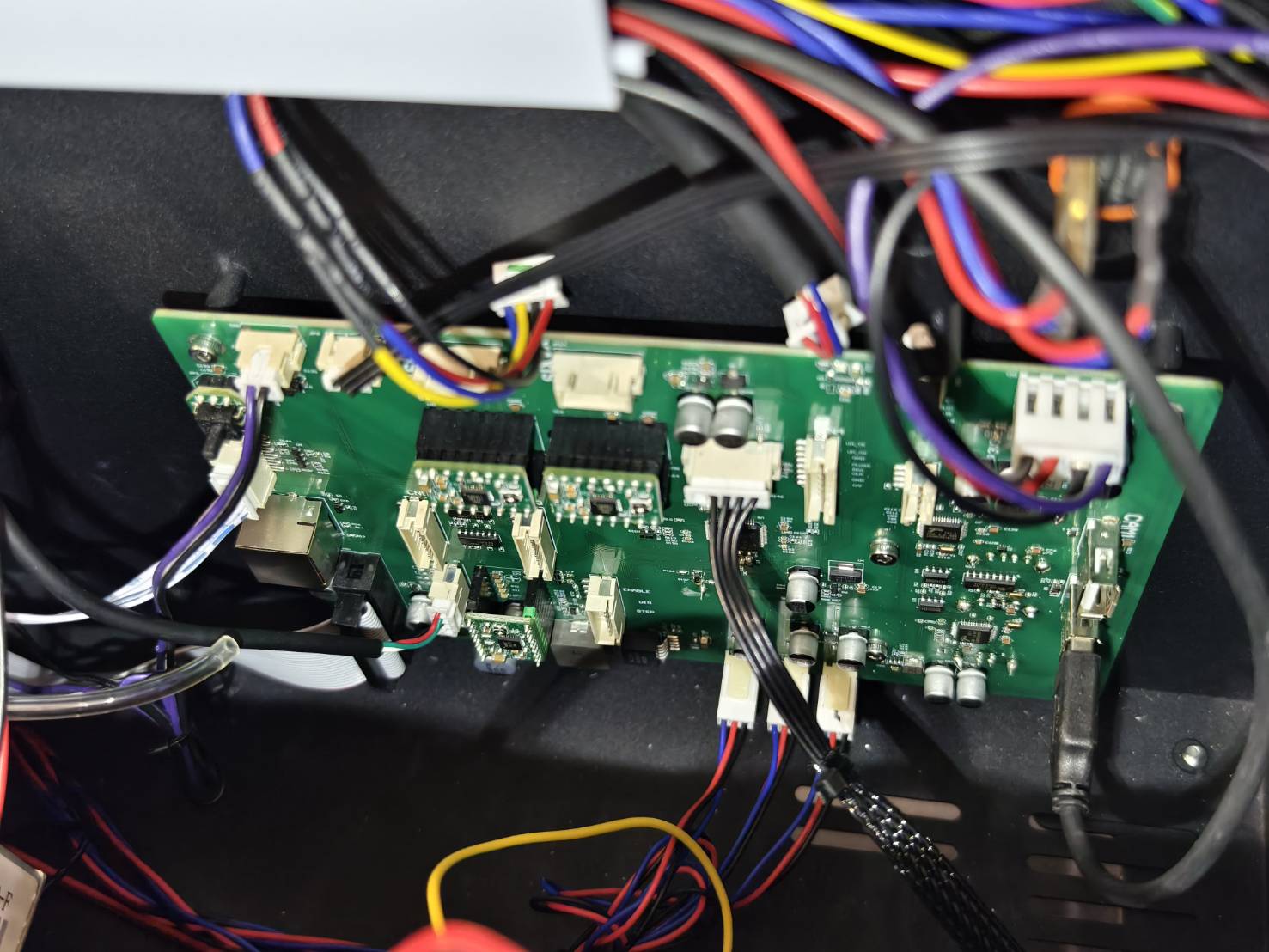

Fotografe toda a configuração da placa principal.
O objetivo é evitar que você esqueça a posição dos cabos ao instalar a nova placa.
(Caso esqueça onde um cabo deve ser conectado, consulte o diagrama para a configuração mais recente. Não utilize as fotos abaixo, pois a versão da placa principal pode variar.)

Passo 4

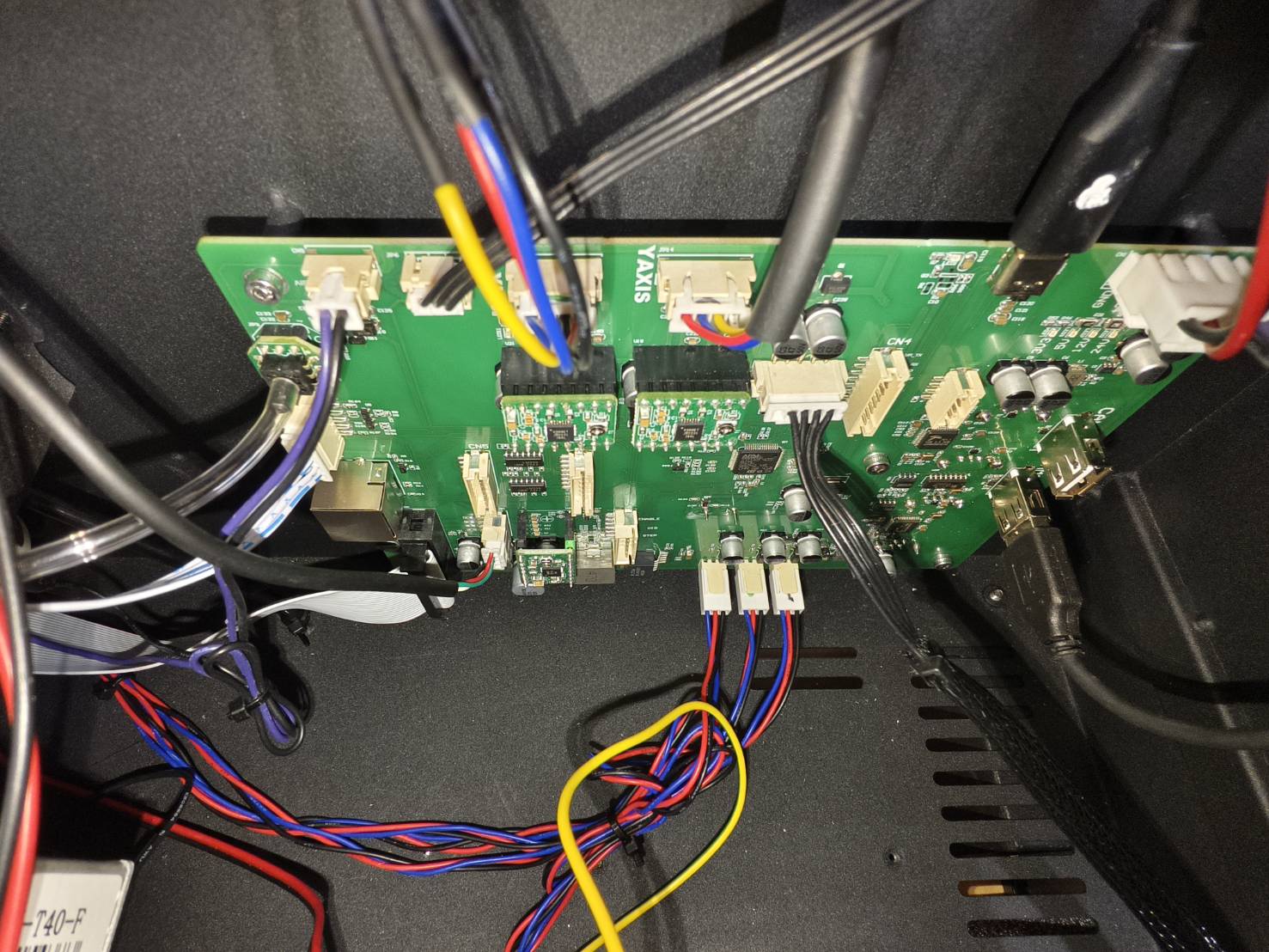

Na parte superior da placa principal, há dois cabos semelhantes. Um é para o motor do eixo Z e o outro para o motor do eixo Y.
Para evitar que esses cabos sejam conectados nos soquetes errados, recomendamos enfaticamente que você os identifique.

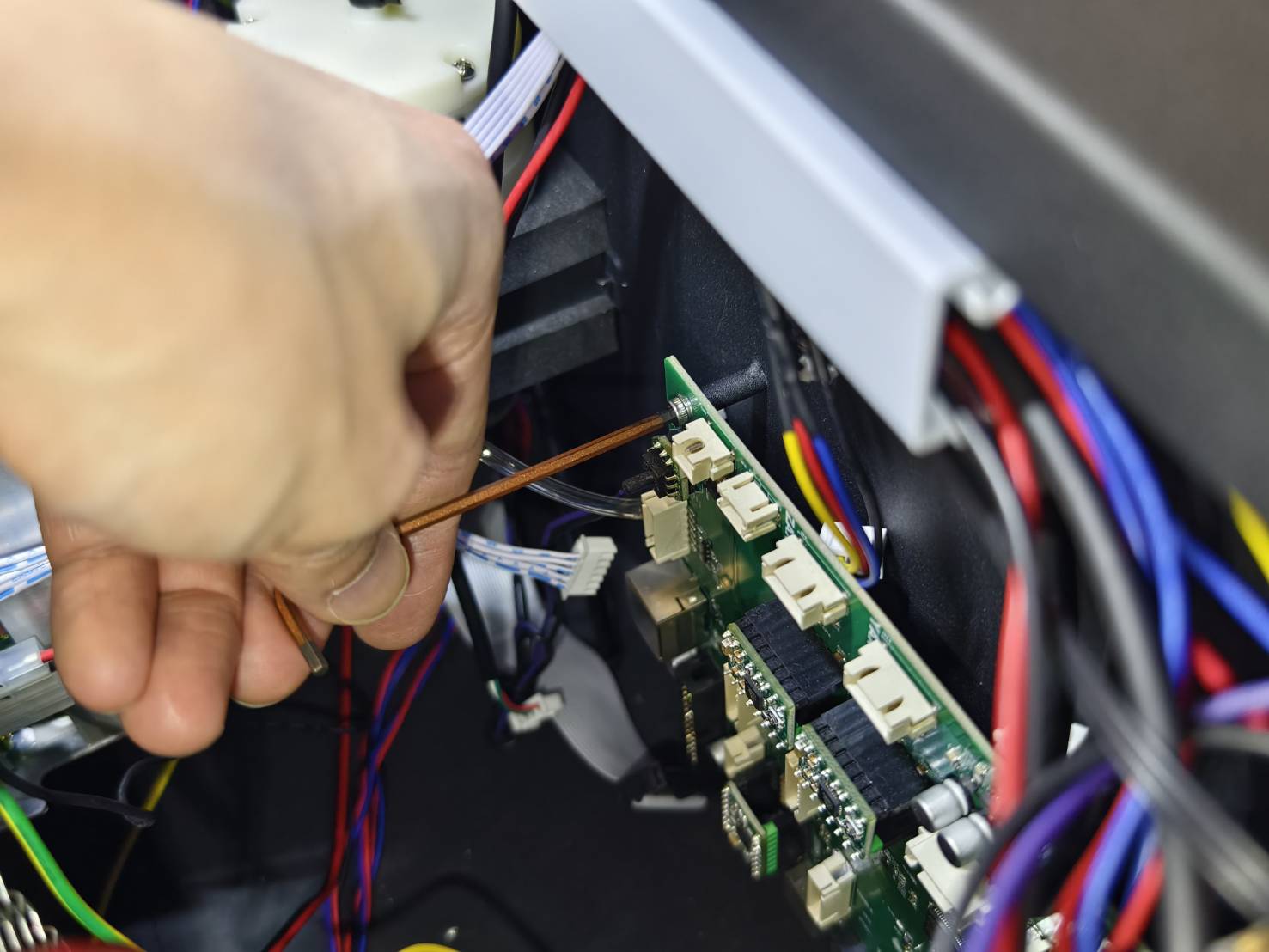

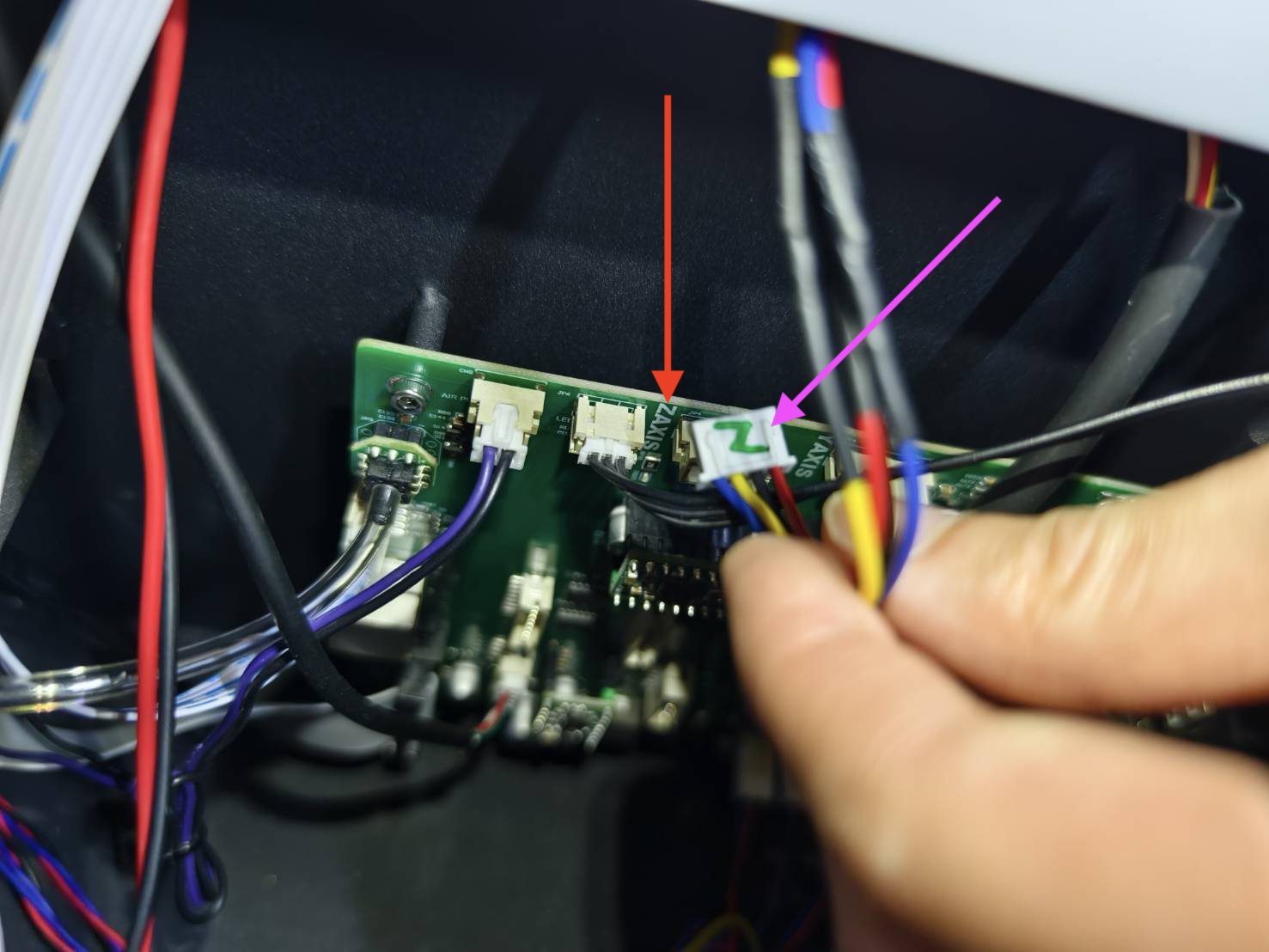

• Desconecte o cabo do eixo Z e marque 'Z' no conector.
  Há uma indicação para o motor do eixo Z na placa-mãe, que você pode usar para determinar onde o cabo do eixo Z será conectado na nova placa-mãe.

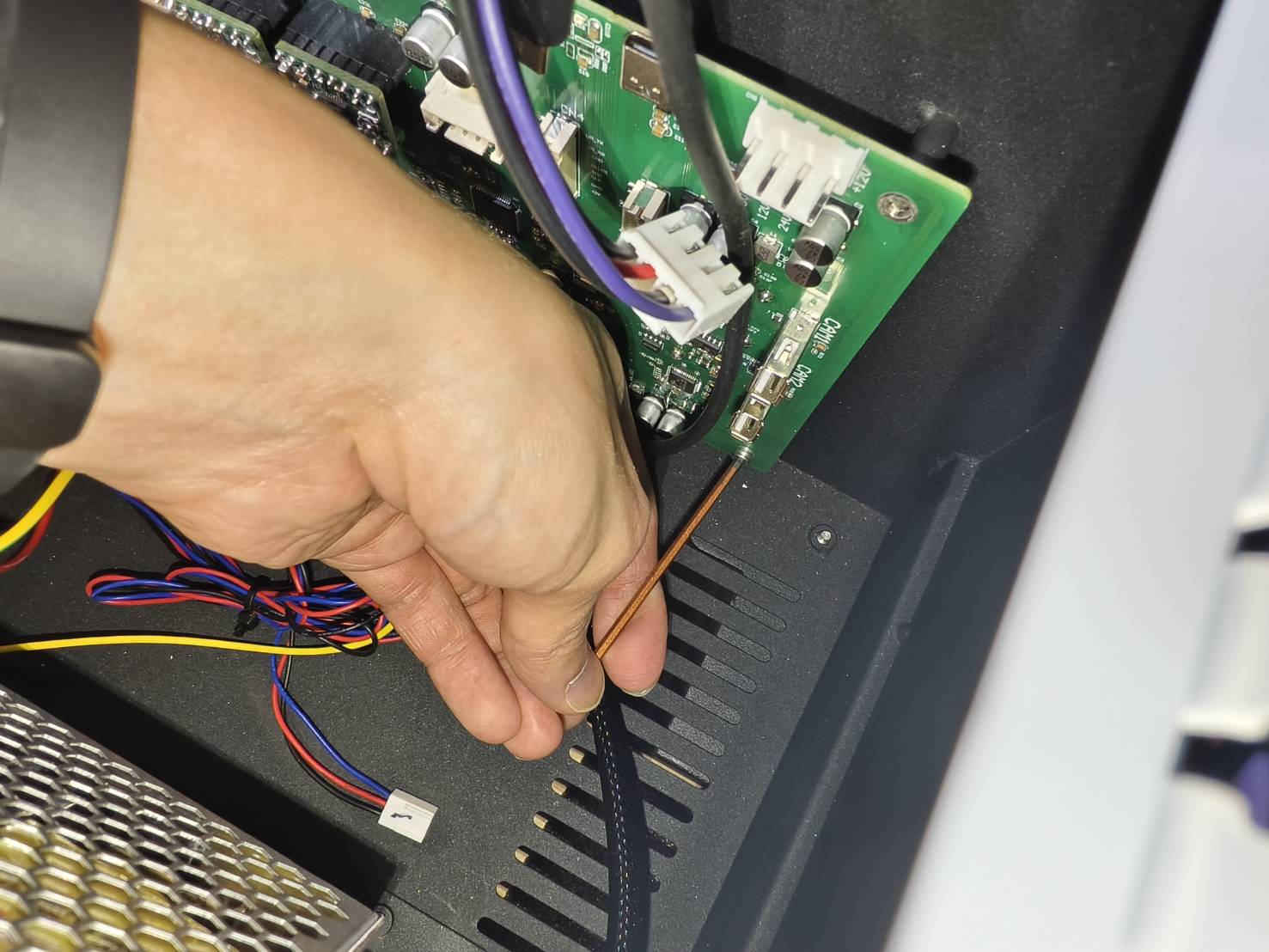

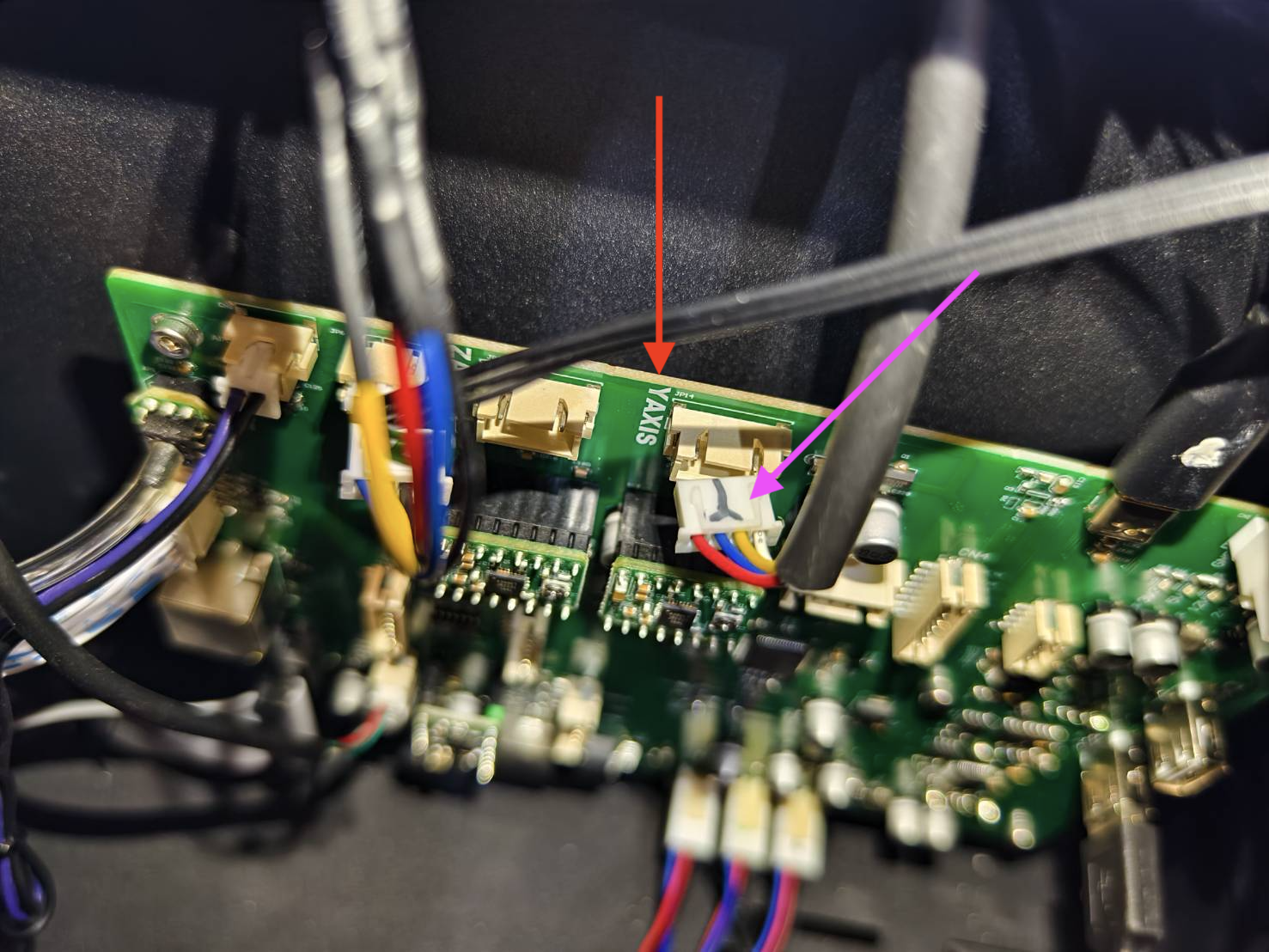

• Desconecte o cabo do eixo Y e marque "Y" no conector.
  Há uma indicação para o motor do eixo Y na placa-mãe, que você pode usar para determinar onde o cabo do eixo Y será conectado na nova placa-mãe.

Passo 5

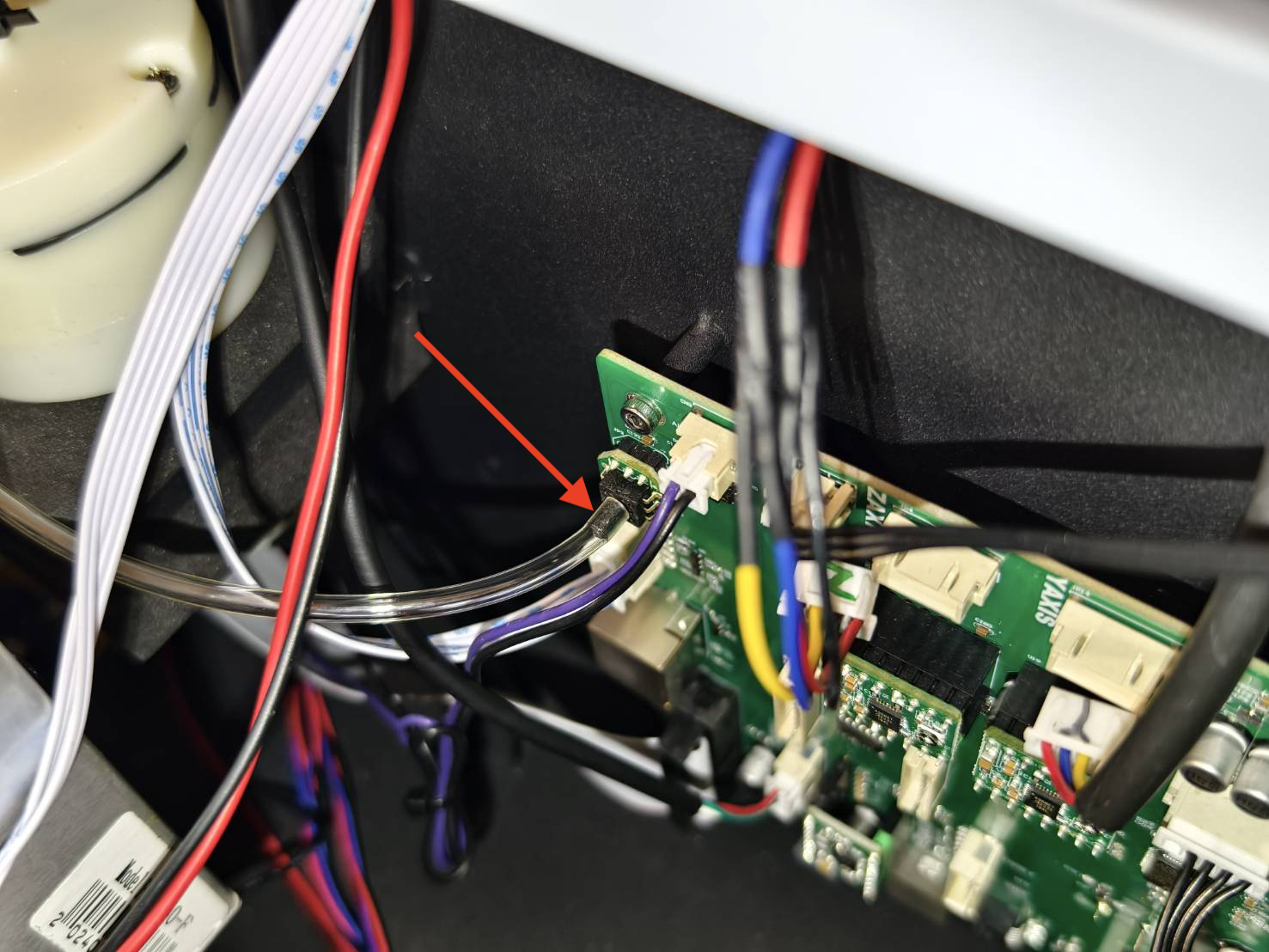

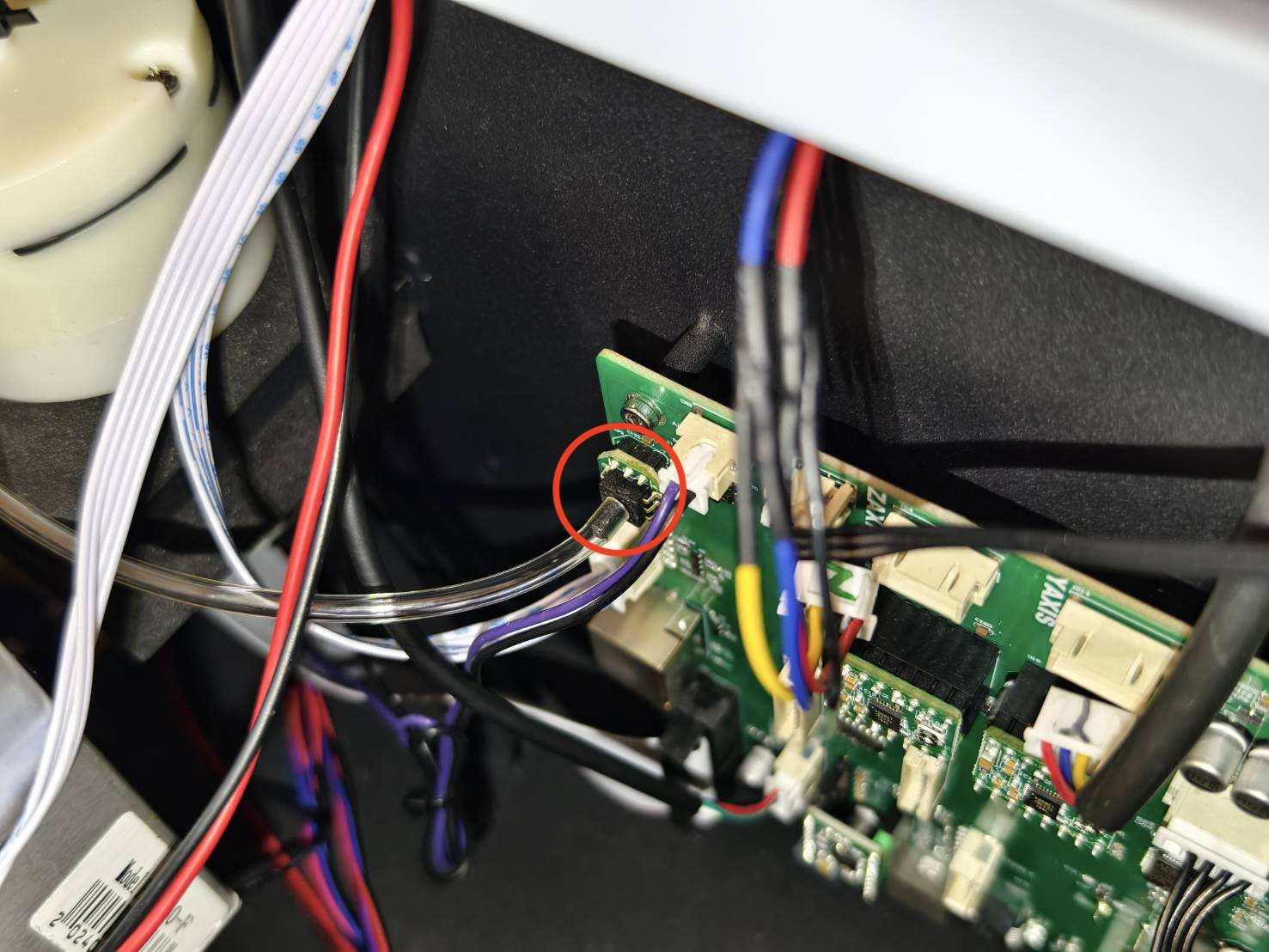

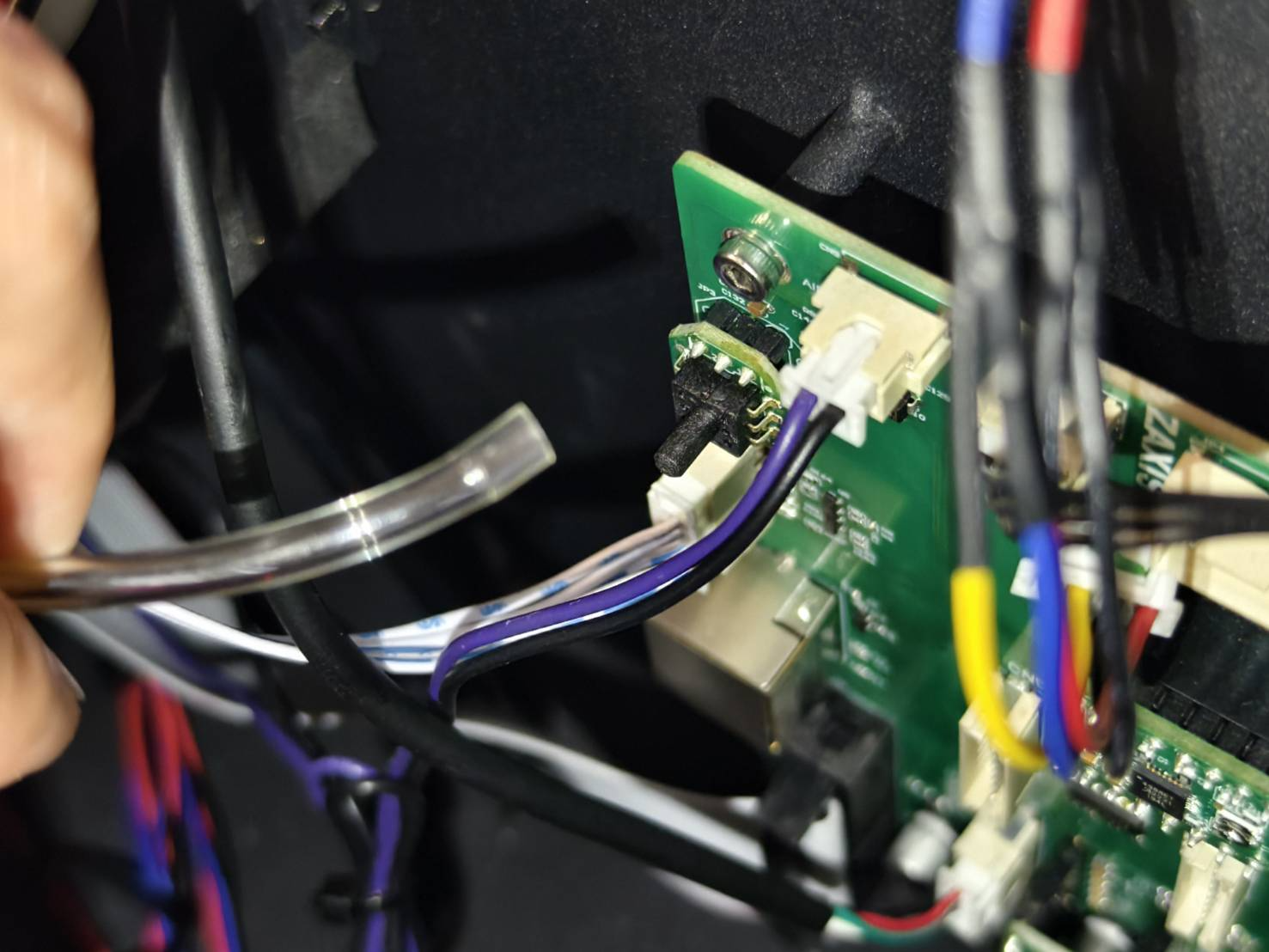

Desconecte o tubo de ar no canto superior esquerdo da placa-mãe.

Passo 6

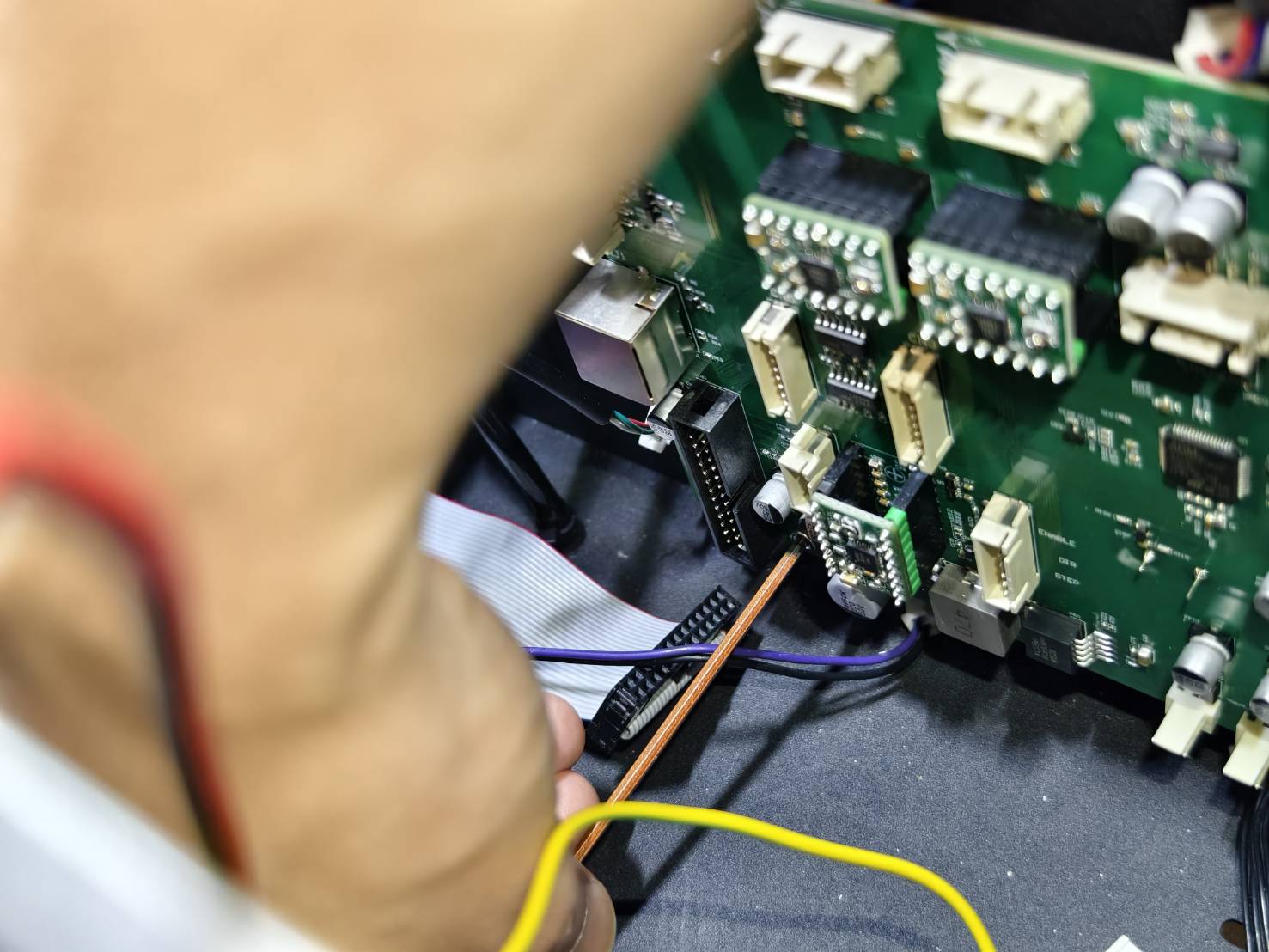

Desconecte os demais cabos da placa-mãe.

Passo 7

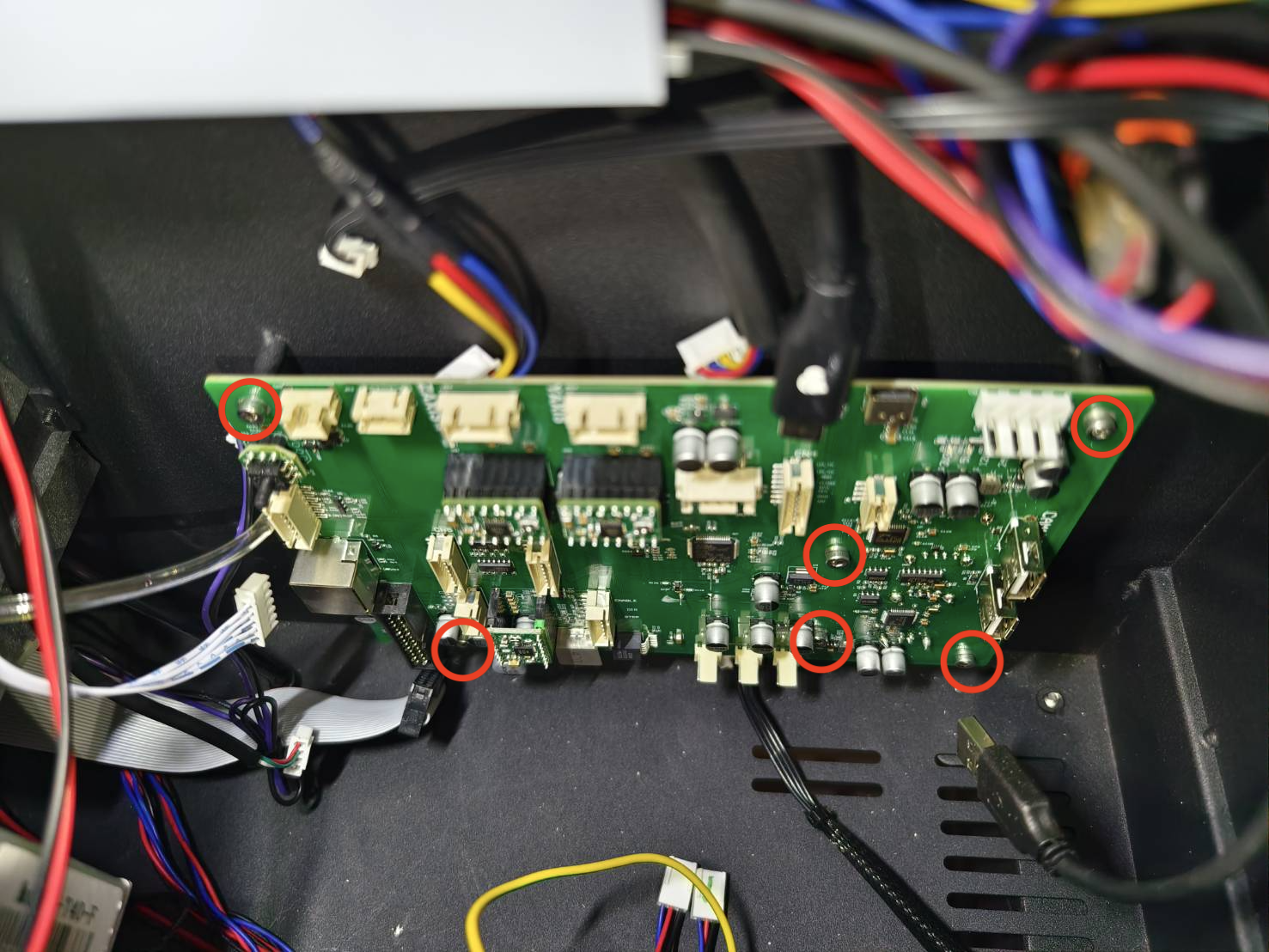

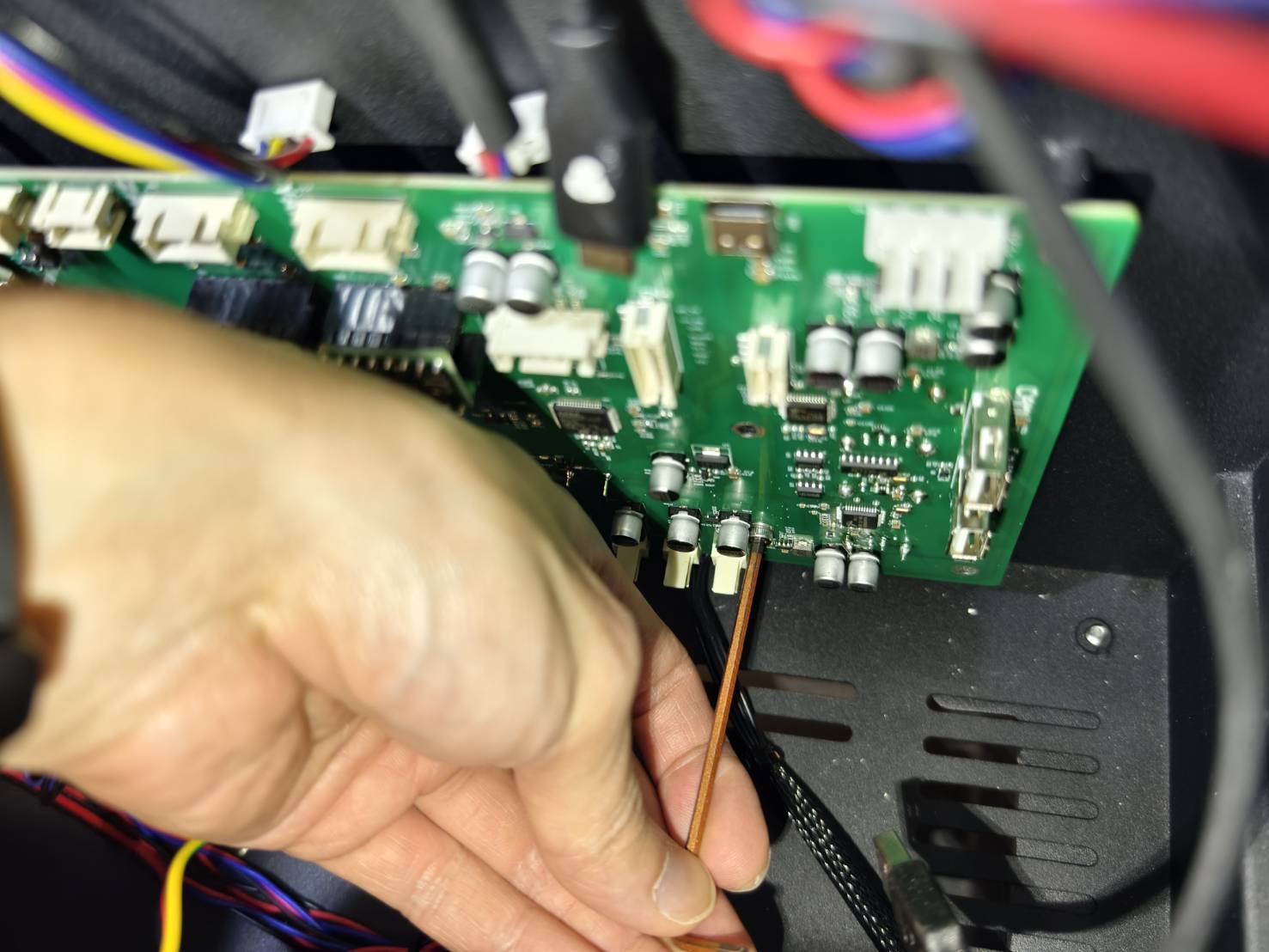

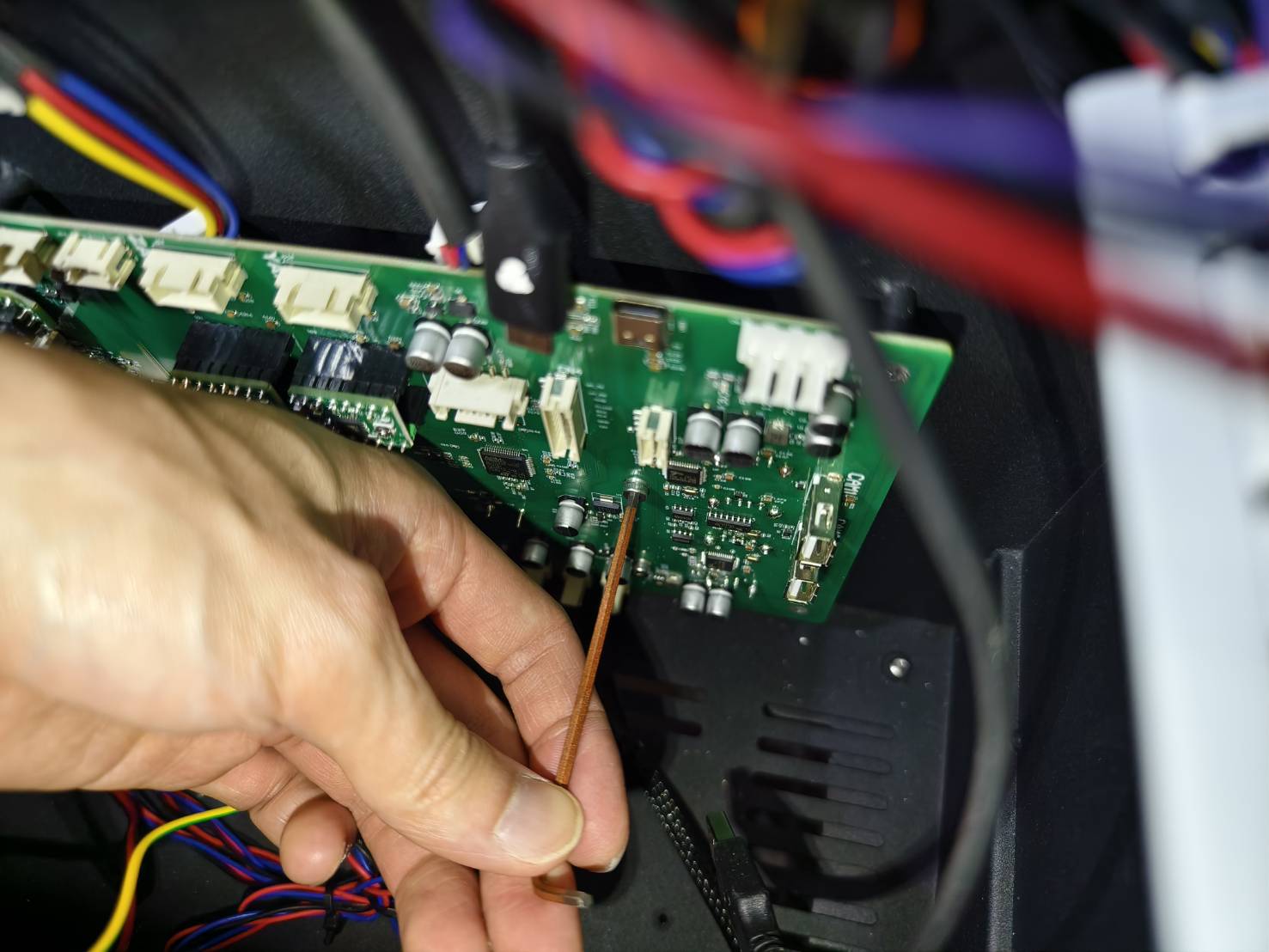

Remova os parafusos que fixam a placa-mãe. (6 parafusos sextavados de 2,5mm)
A placa-mãe pode então ser completamente removida da máquina.

• Superior esquerdo



• Inferior esquerdo



• Superior direito



• Inferior direito

• Superior central


• Inferior central



• A placa-mãe pode então ser removida da máquina.


Passo 8

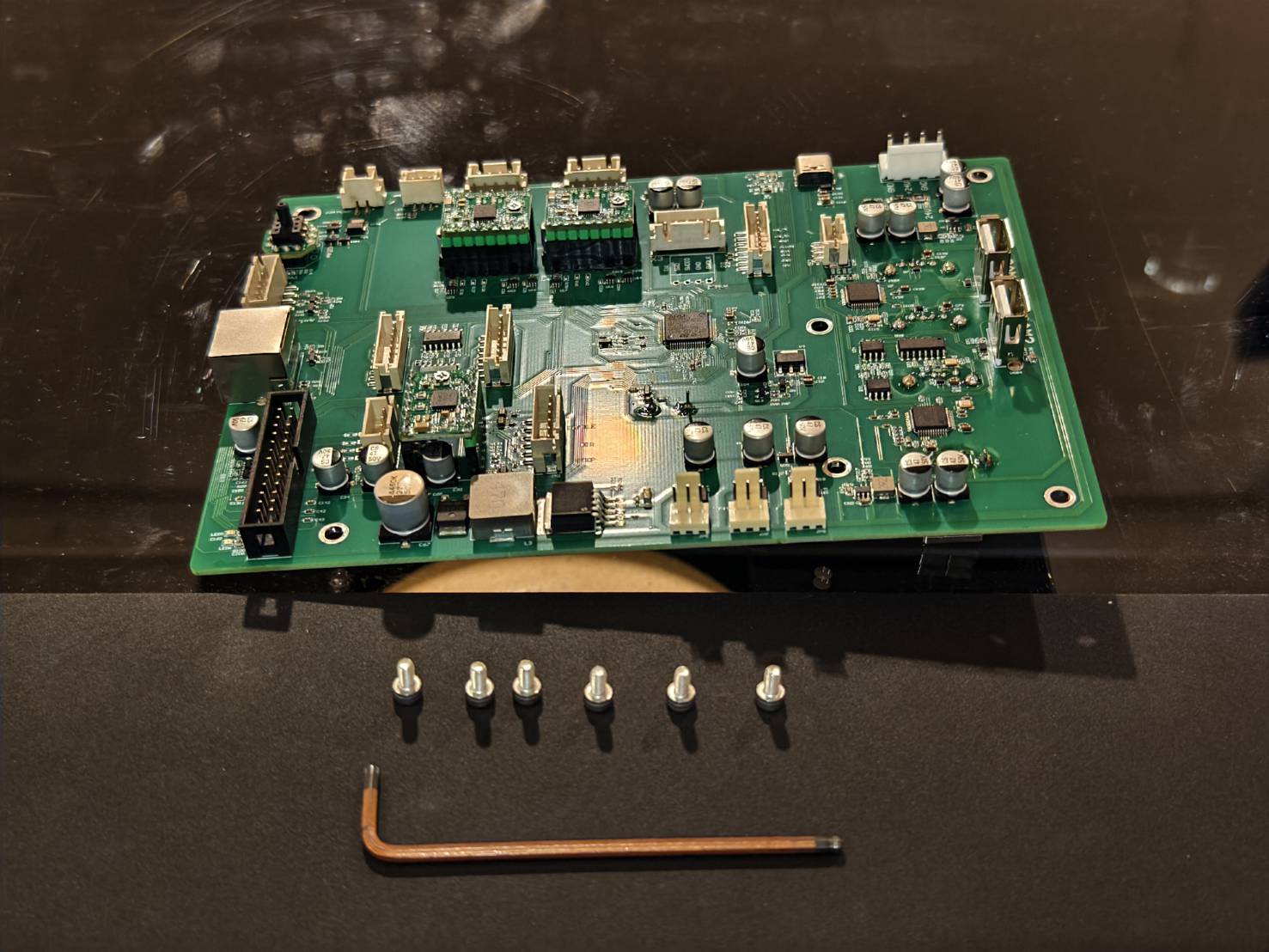

Instale a nova placa-mãe fixando os parafusos sextavados de 2,5mm.
Certifique-se de que os conectores dos motores dos eixos Z e Y fiquem na parte superior durante a instalação.

Passo 9

Reconecte os cabos dos motores dos eixos Z e Y.

• Há uma indicação para o motor do eixo Z na placa-mãe, que você pode usar para determinar onde o cabo do eixo Z será conectado na nova placa-mãe.



• Há uma indicação para o motor do eixo Y na placa-mãe, que você pode usar para determinar onde o cabo do eixo Y será conectado na nova placa-mãe.

Passo 10

Reconecte todos os demais cabos.
(Caso esqueça onde um cabo deve ser conectado, consulte o diagrama para a configuração mais recente. Não utilize as fotos abaixo, pois a versão da placa principal pode variar.)

Passo 11

Certifique-se de que o tubo de ar esteja firmemente conectado e seguro.

Passo 12

Feche a tampa lateral e aperte o parafuso.
