Beambox II - Substituição da Bomba de Ar

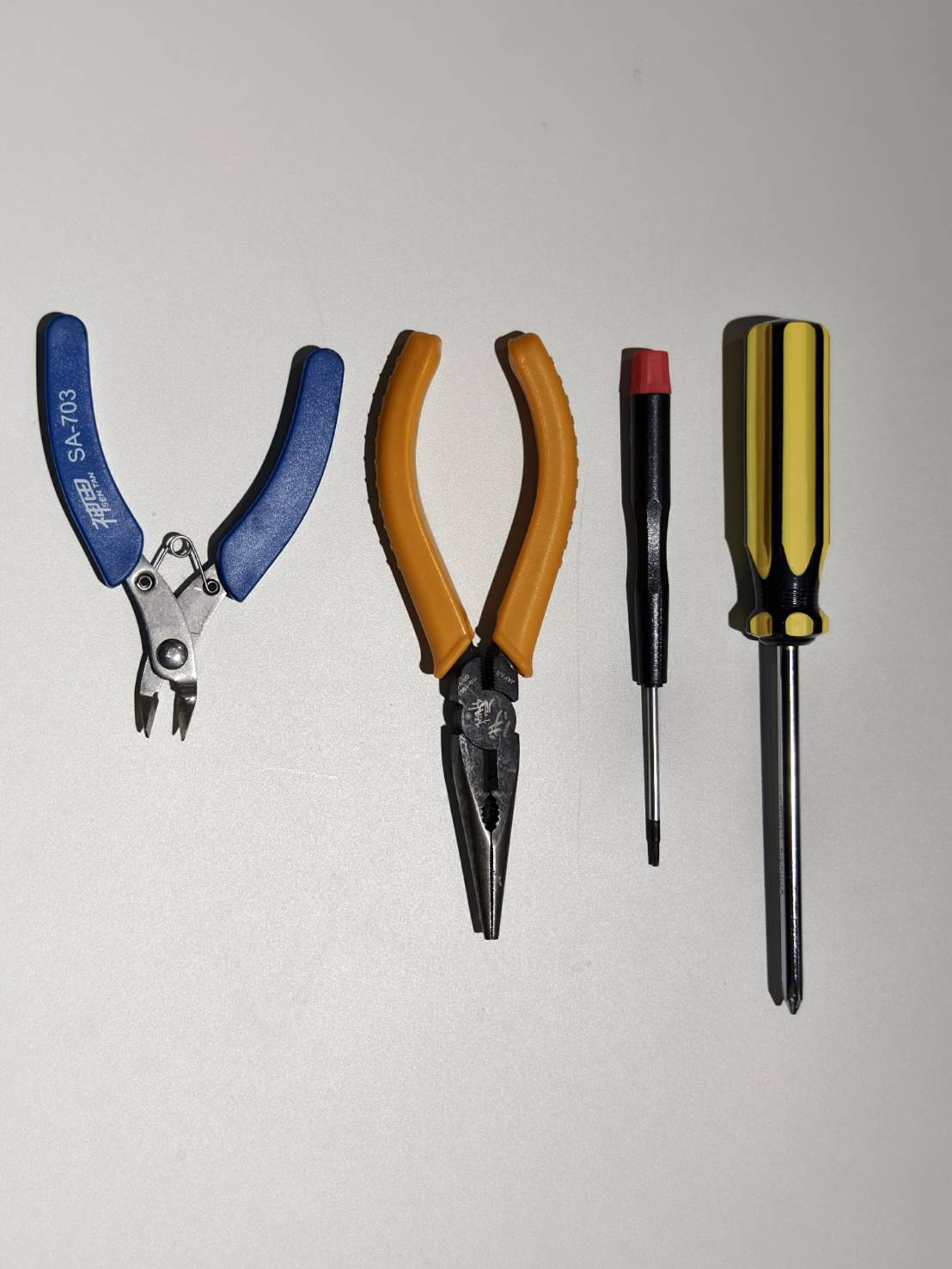

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

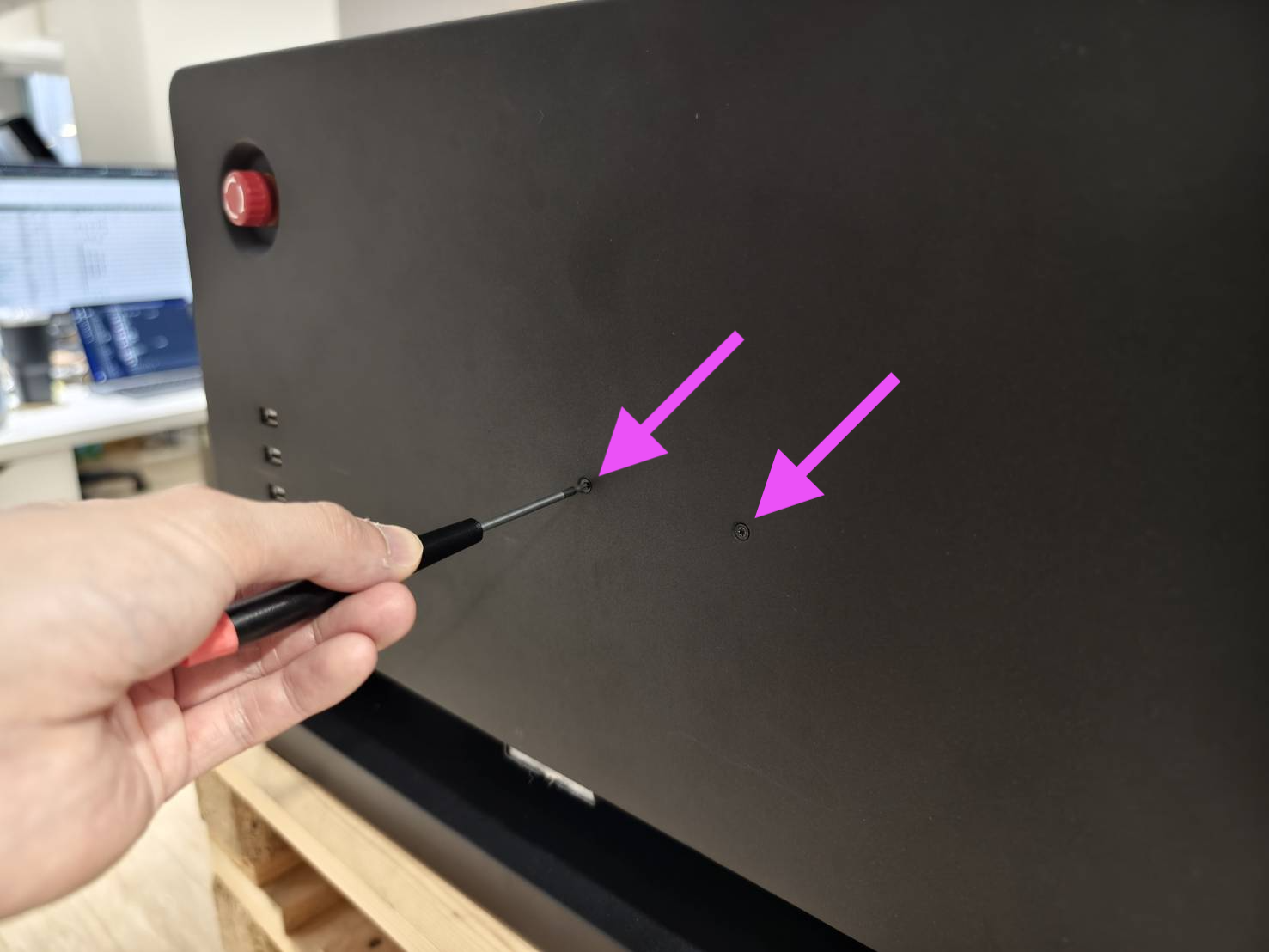

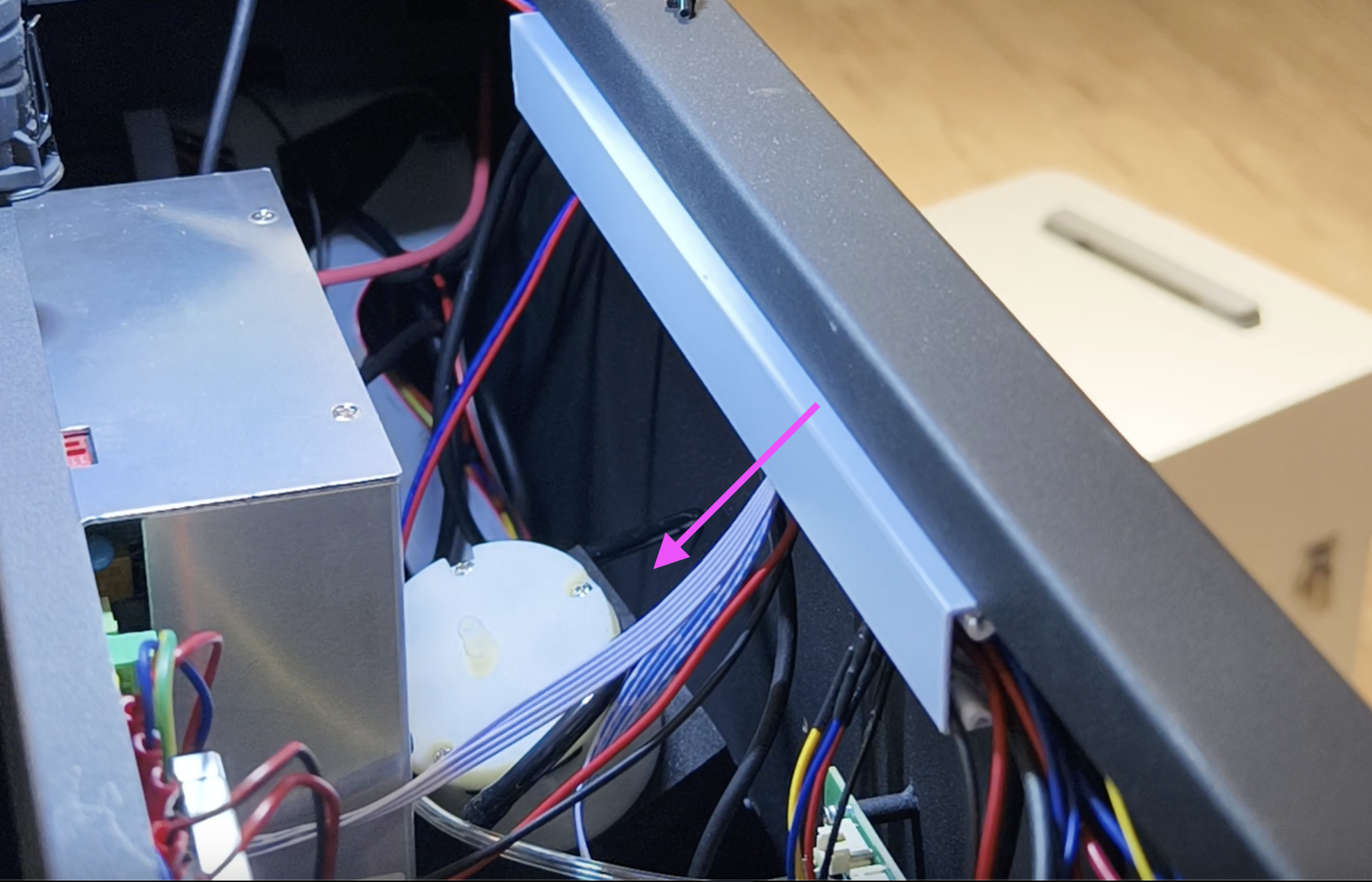

Abra a tampa lateral para acessar o interior da máquina.

• Utilize uma chave de fenda Phillips para abrir a tampa.



Passo 3

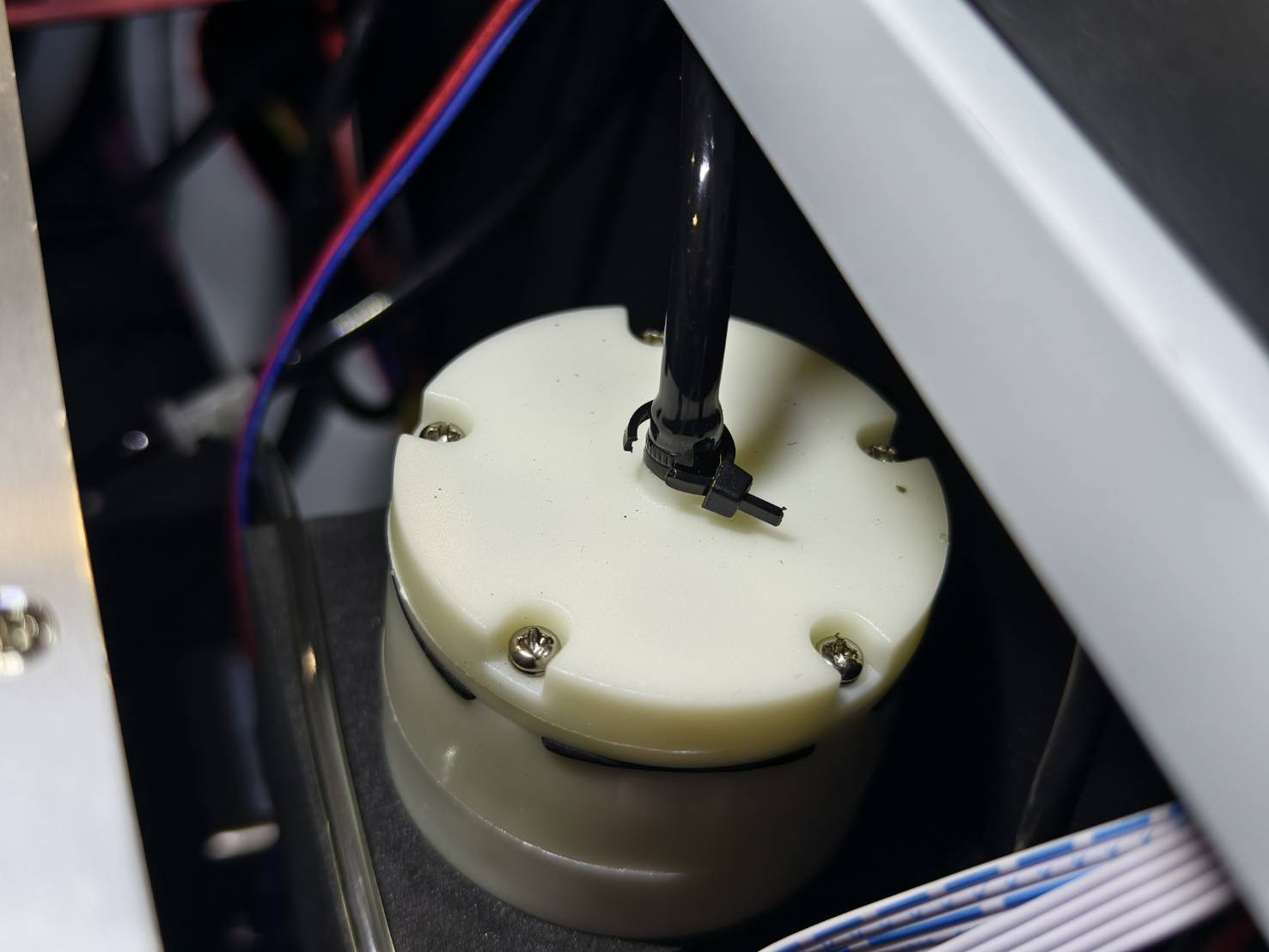

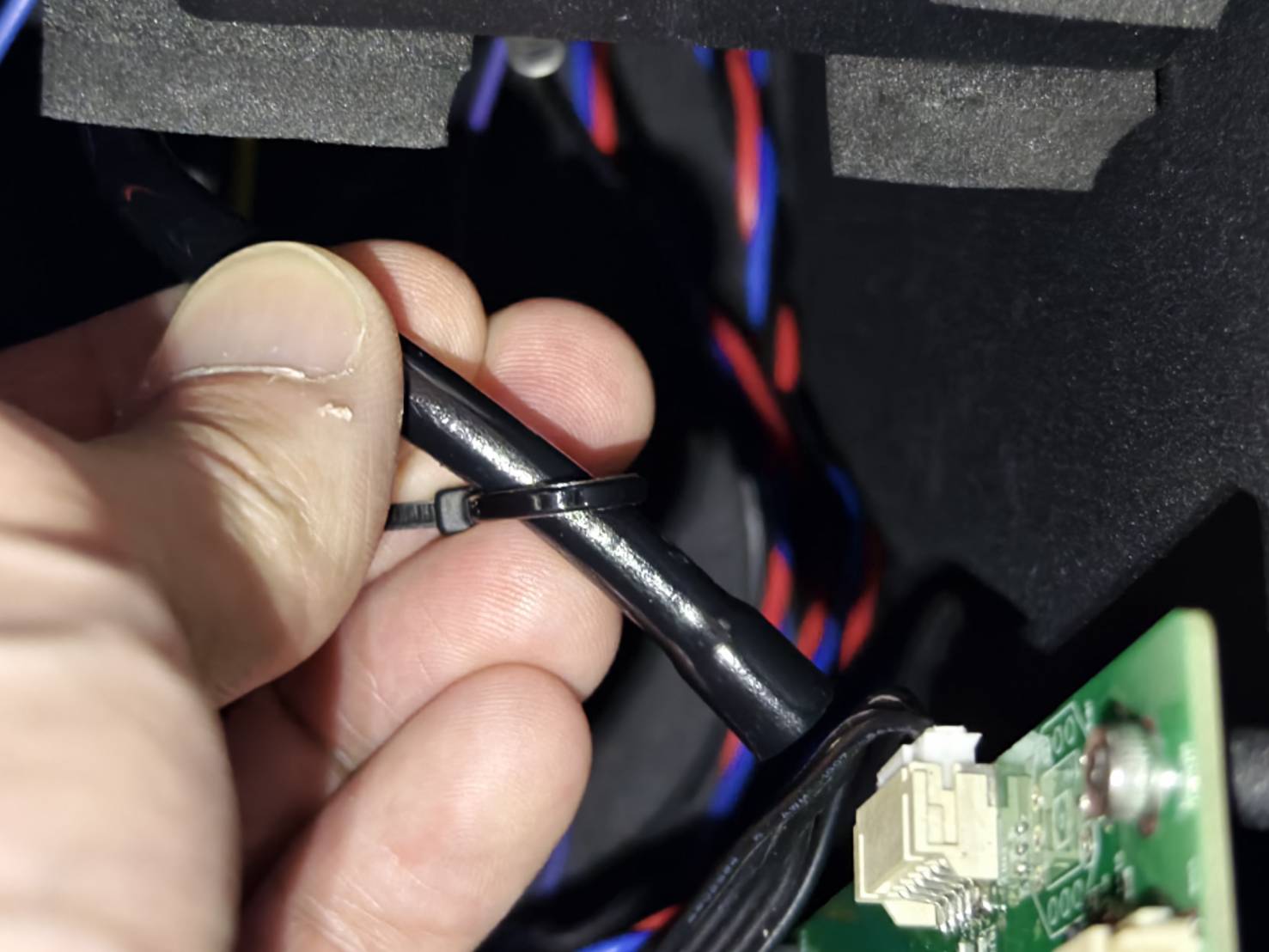

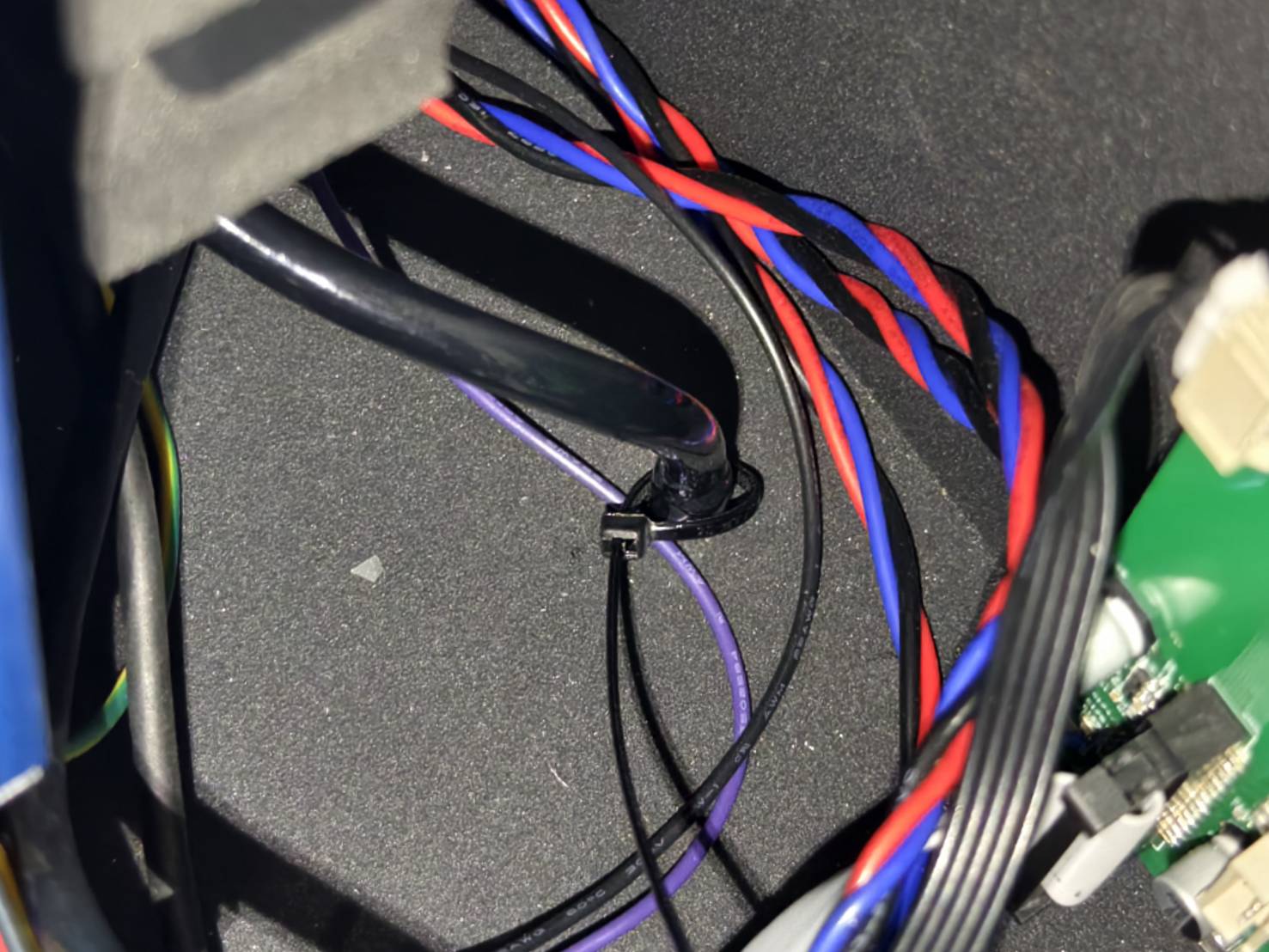

Corte a braçadeira do cabo na bomba de ar, se houver.

Passo 4

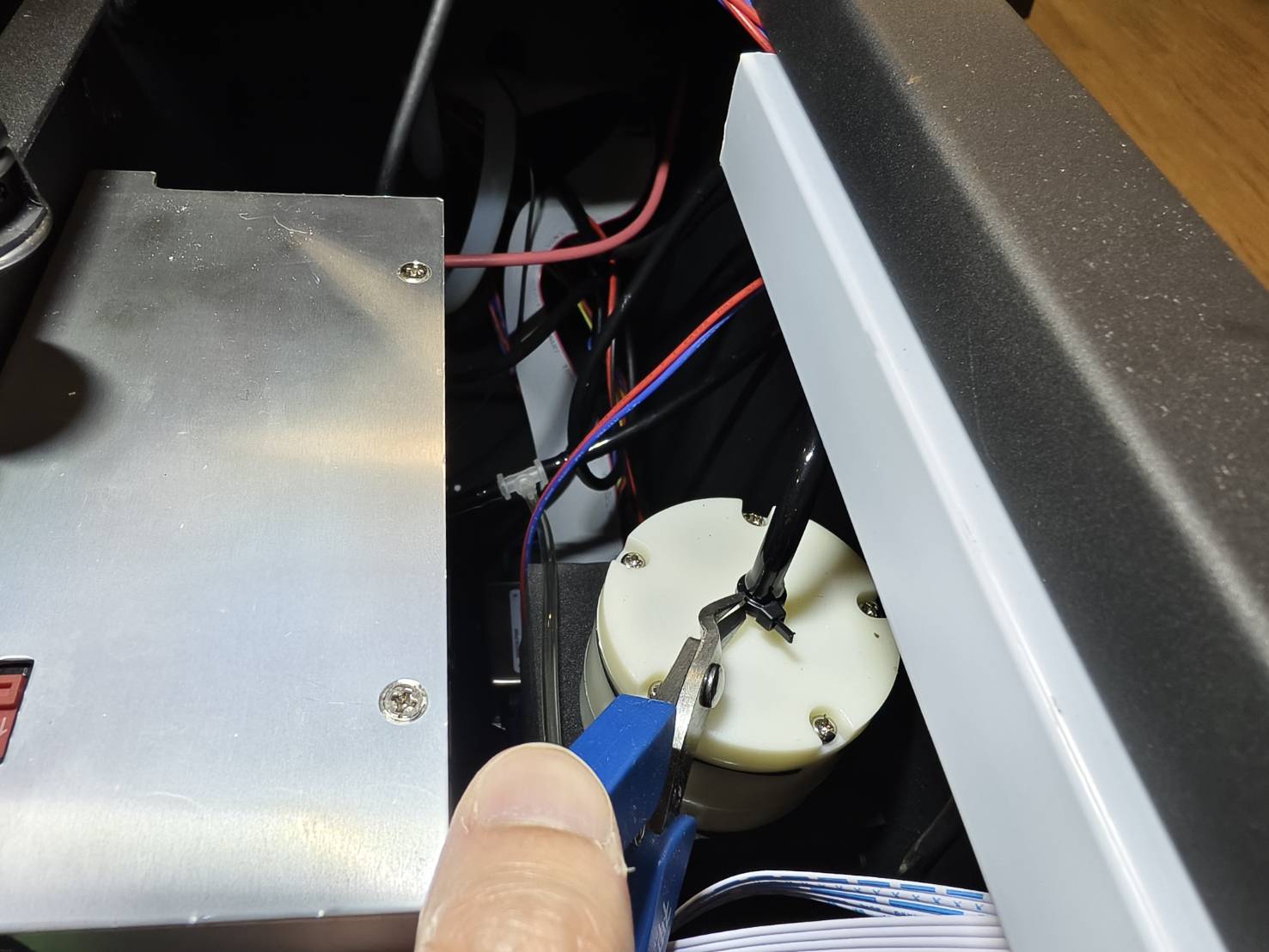

Use um alicate para desconectar a mangueira de ar da bomba de ar.

Passo 5

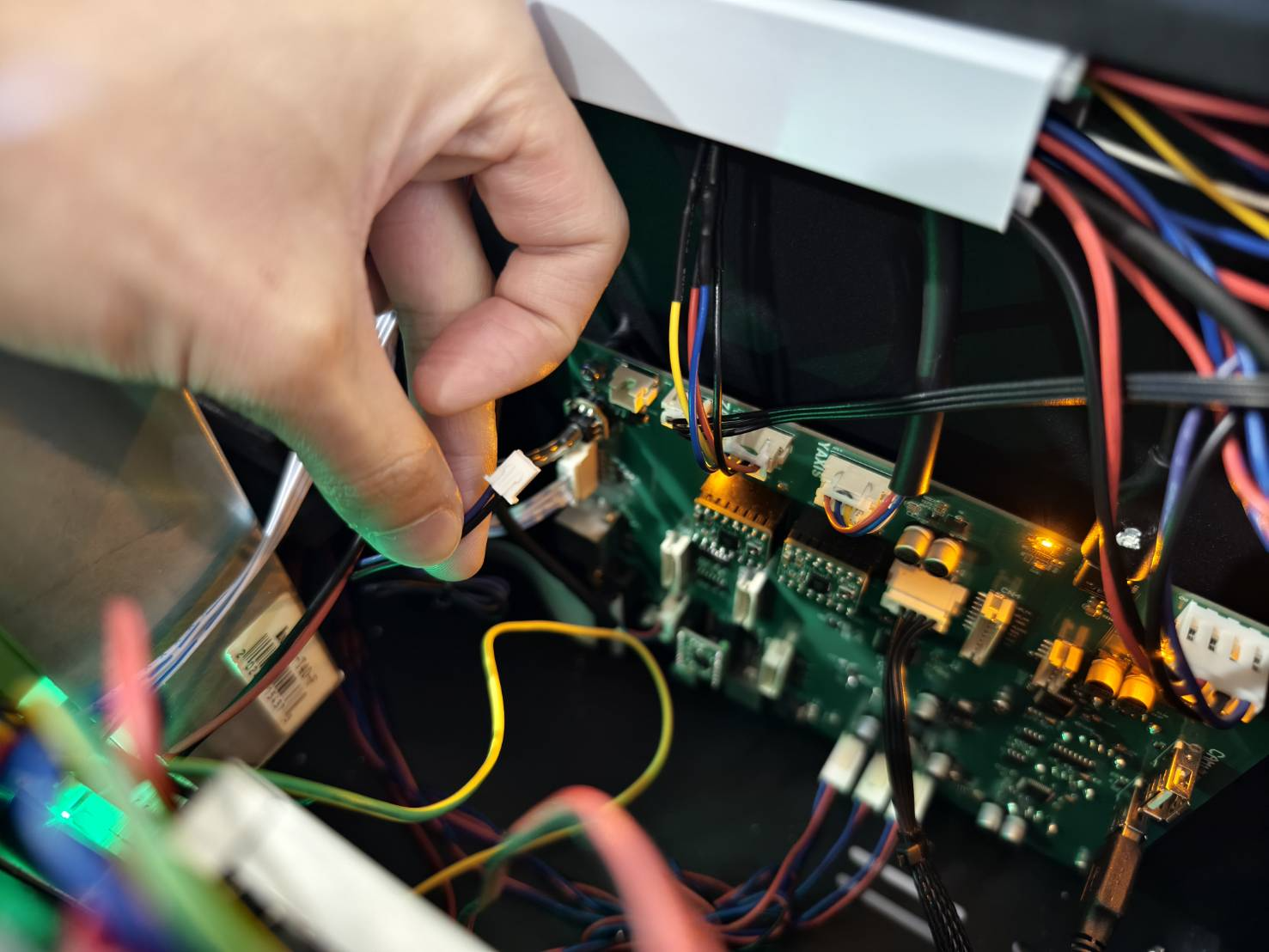

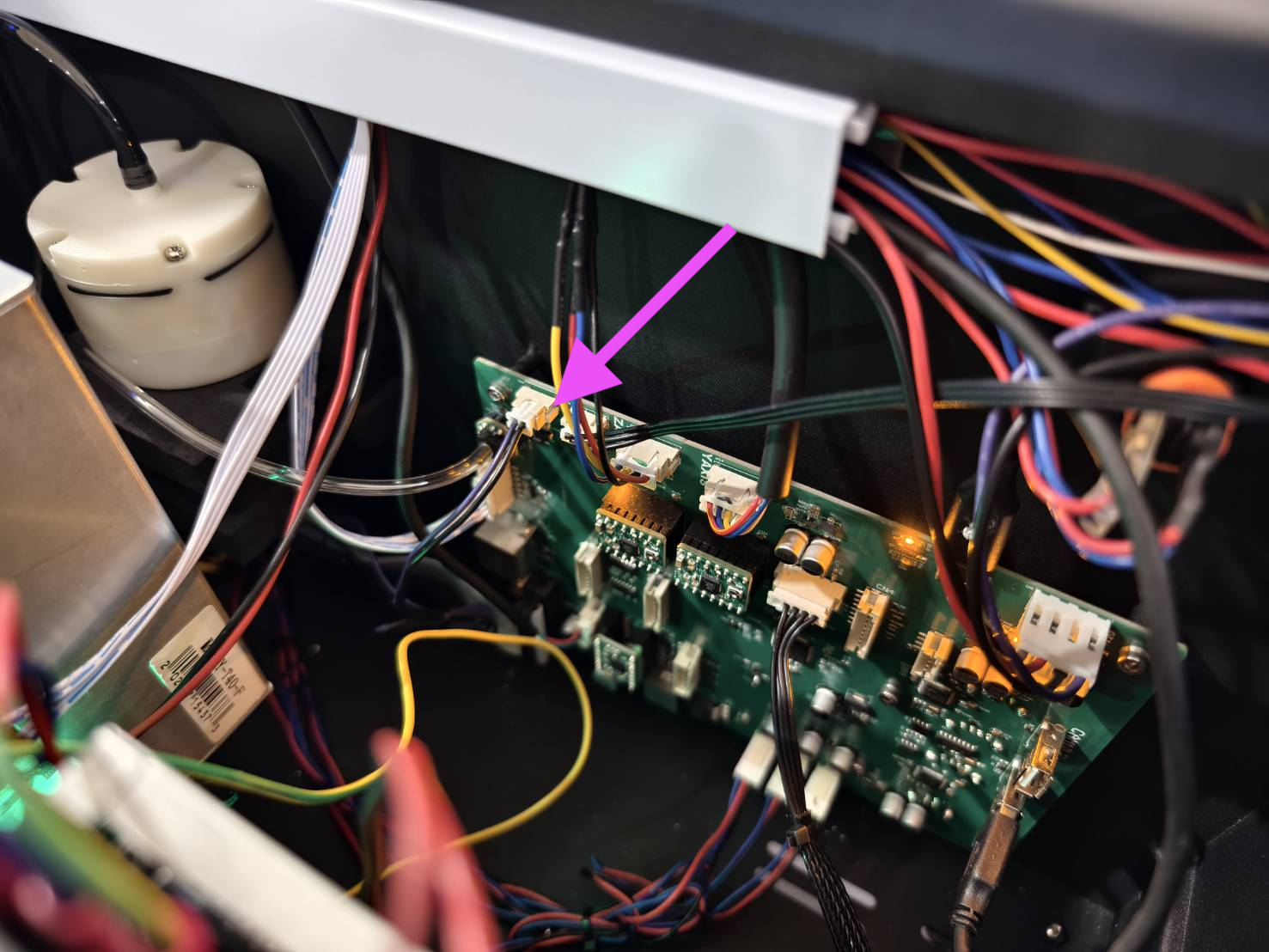

Desconecte o cabo da bomba de ar da placa-mãe.
(Se a sua placa-mãe for diferente das fotos abaixo, consulte o diagrama para localizar a posição correta do cabo.)

Passo 6

• Desparafuse estes parafusos sextavados. Segure a bomba de ar enquanto desparafusa.



• A bomba de ar com o suporte pode ser desmontada da chapa metálica, mas não pode ser removida completamente, pois há outra mangueira de ar para ser desconectada na parte inferior.
  Por favor, coloque a bomba de ar de lado por enquanto.


Passo 7

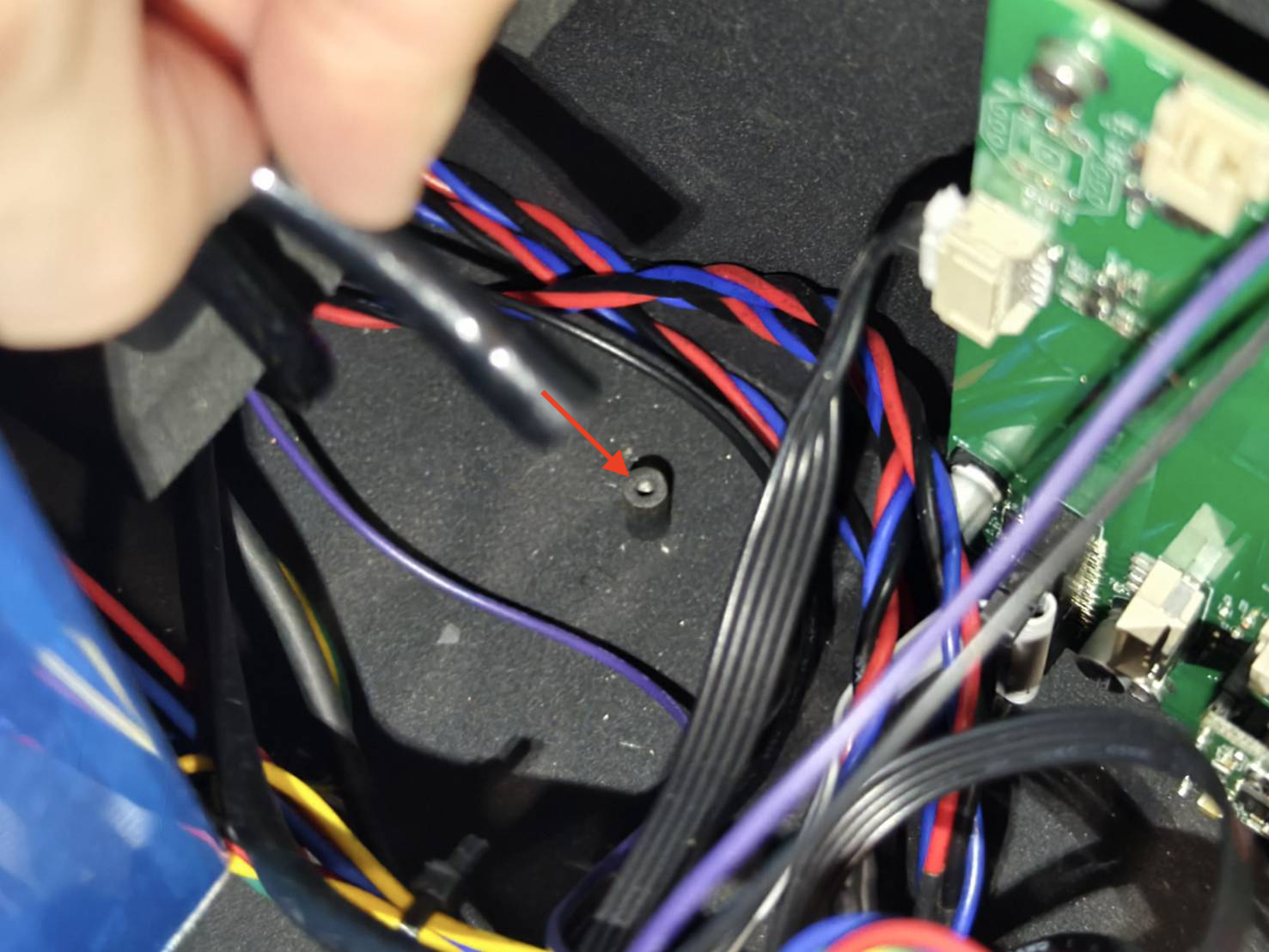

• Há uma conexão na parte inferior para a mangueira de ar.
  Use um alicate para desconectá-la.
• A bomba de ar pode então ser removida completamente da máquina.


Passo 8

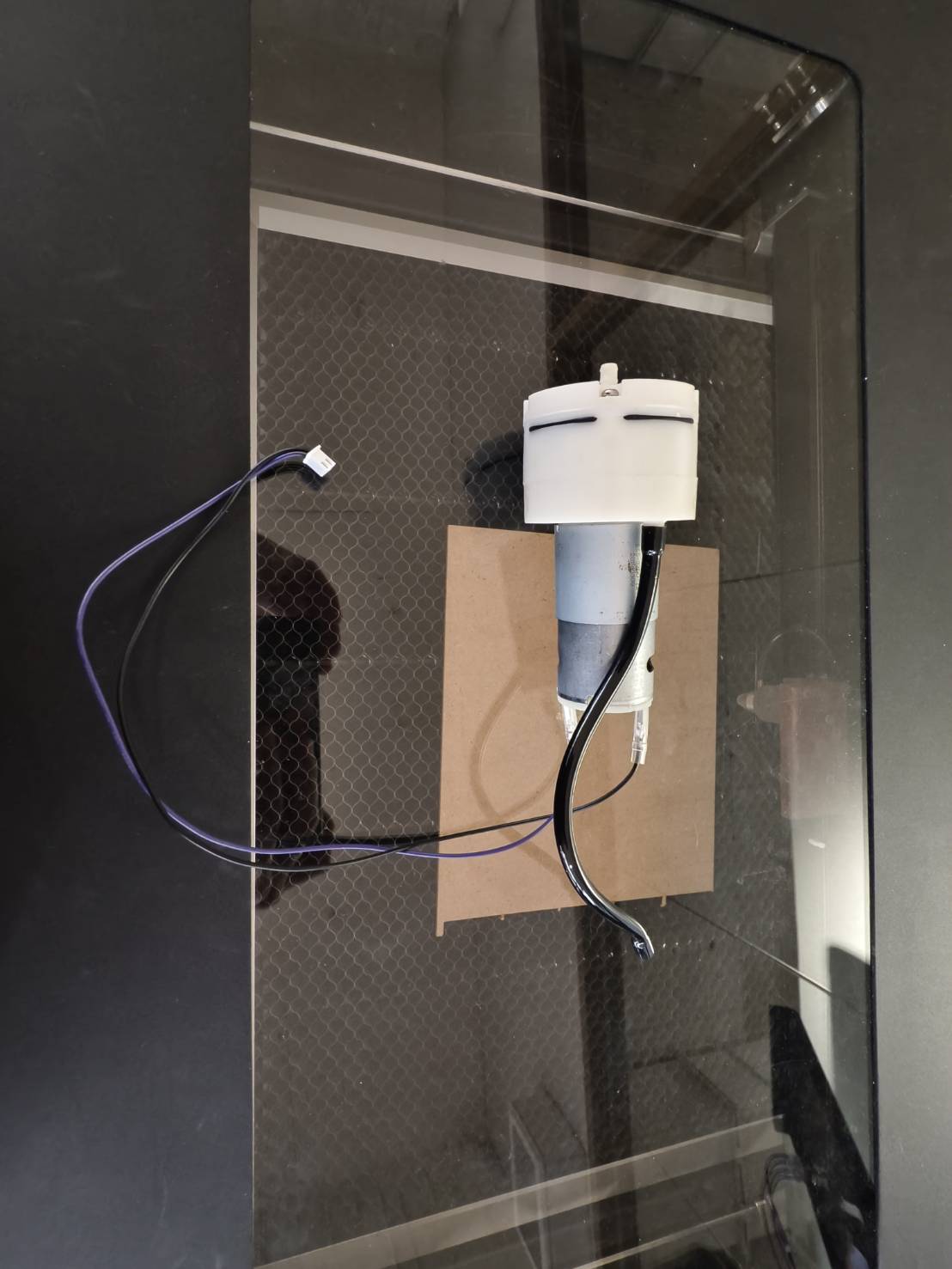

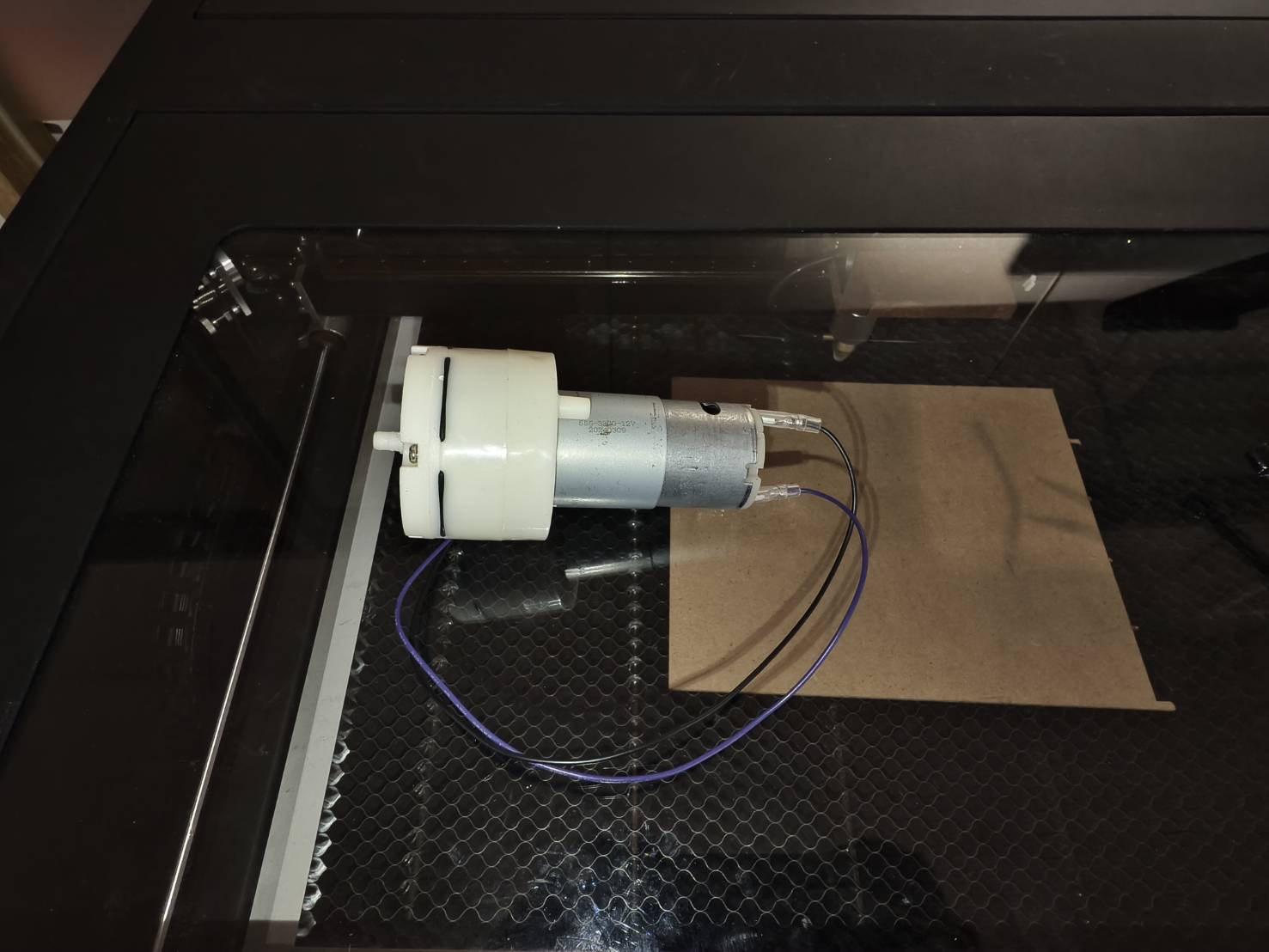

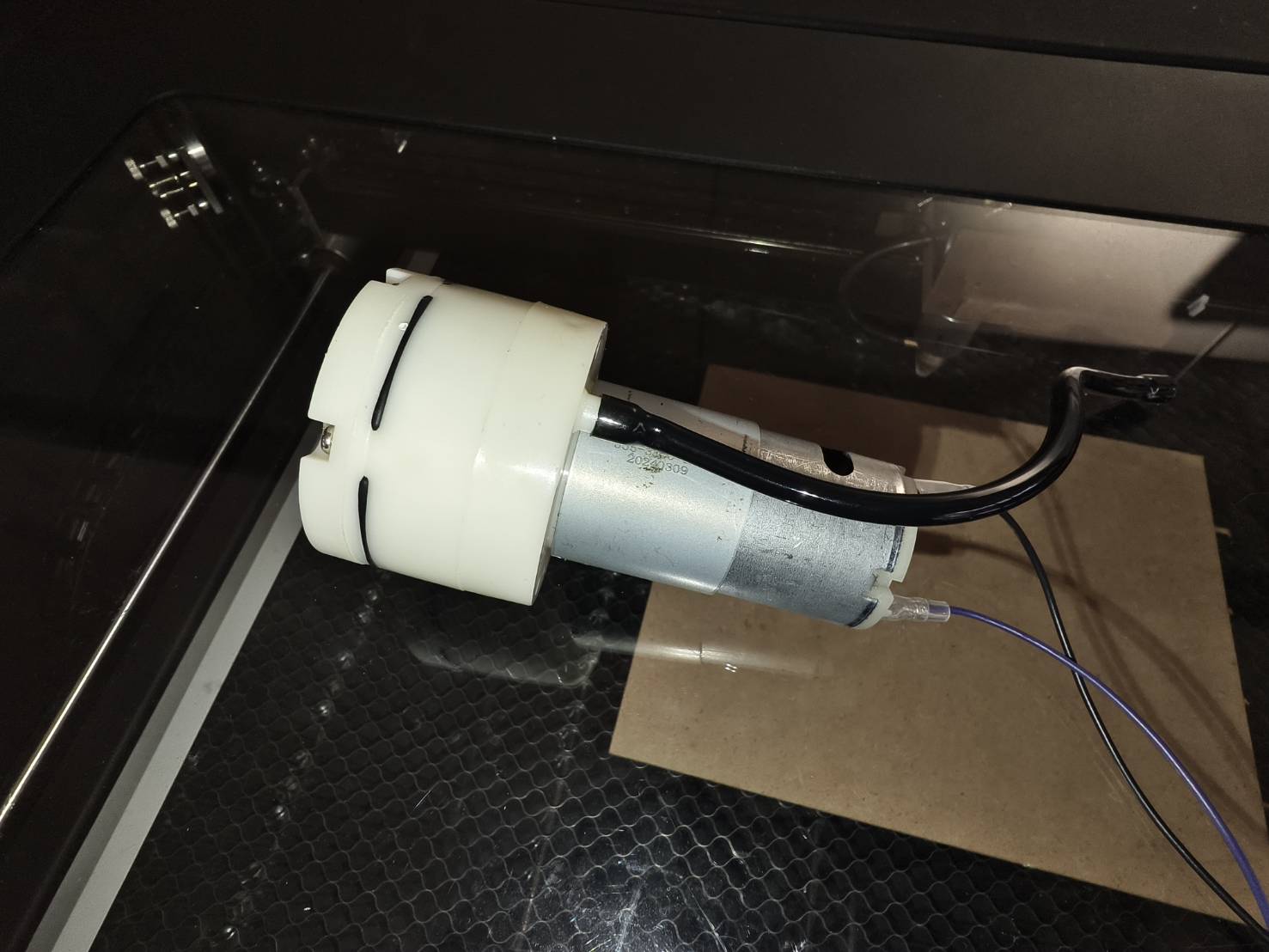

Remova a mangueira de ar da bomba de ar.

Passo 9

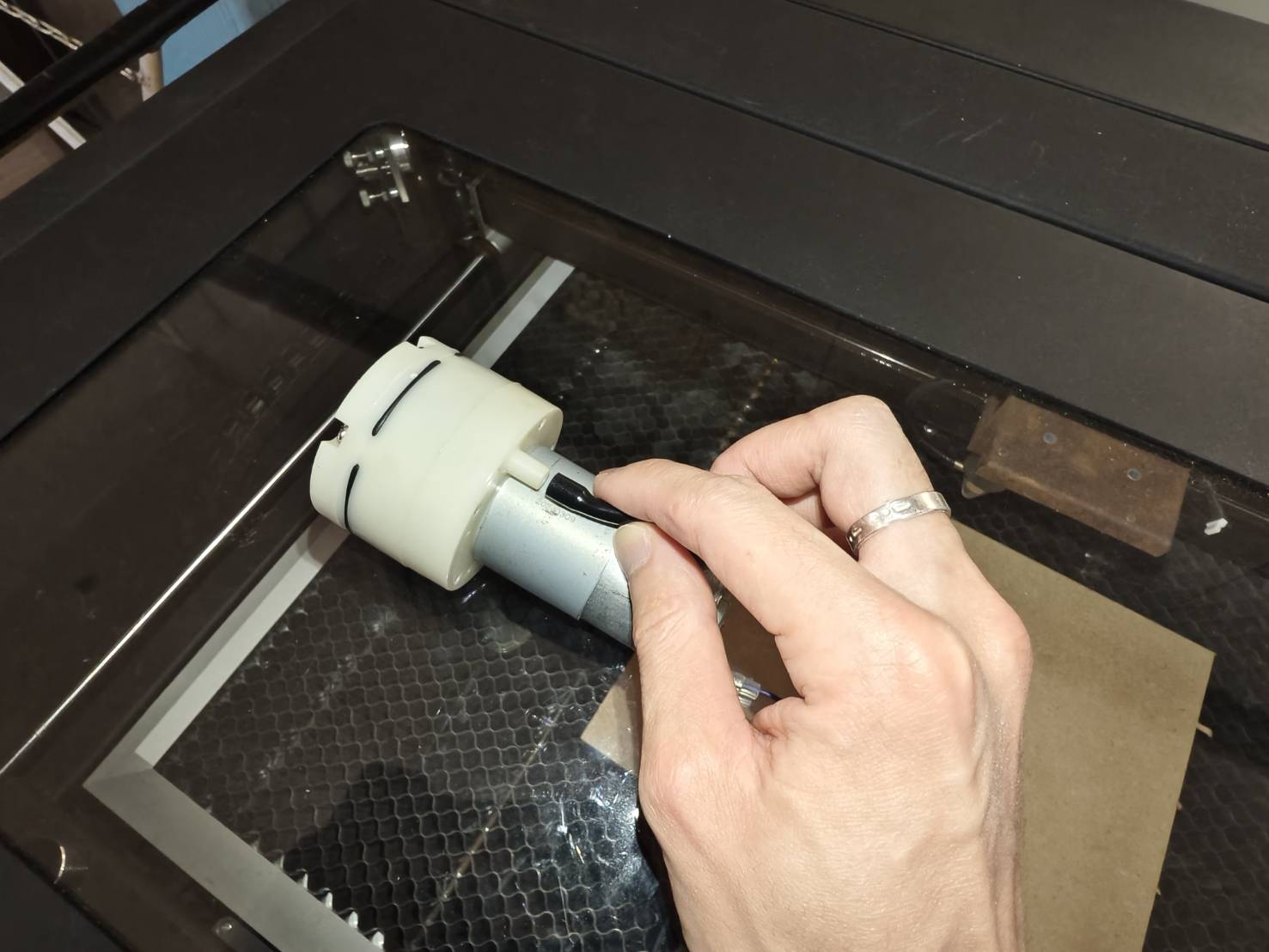

Conecte a mangueira de ar à nova bomba de ar.

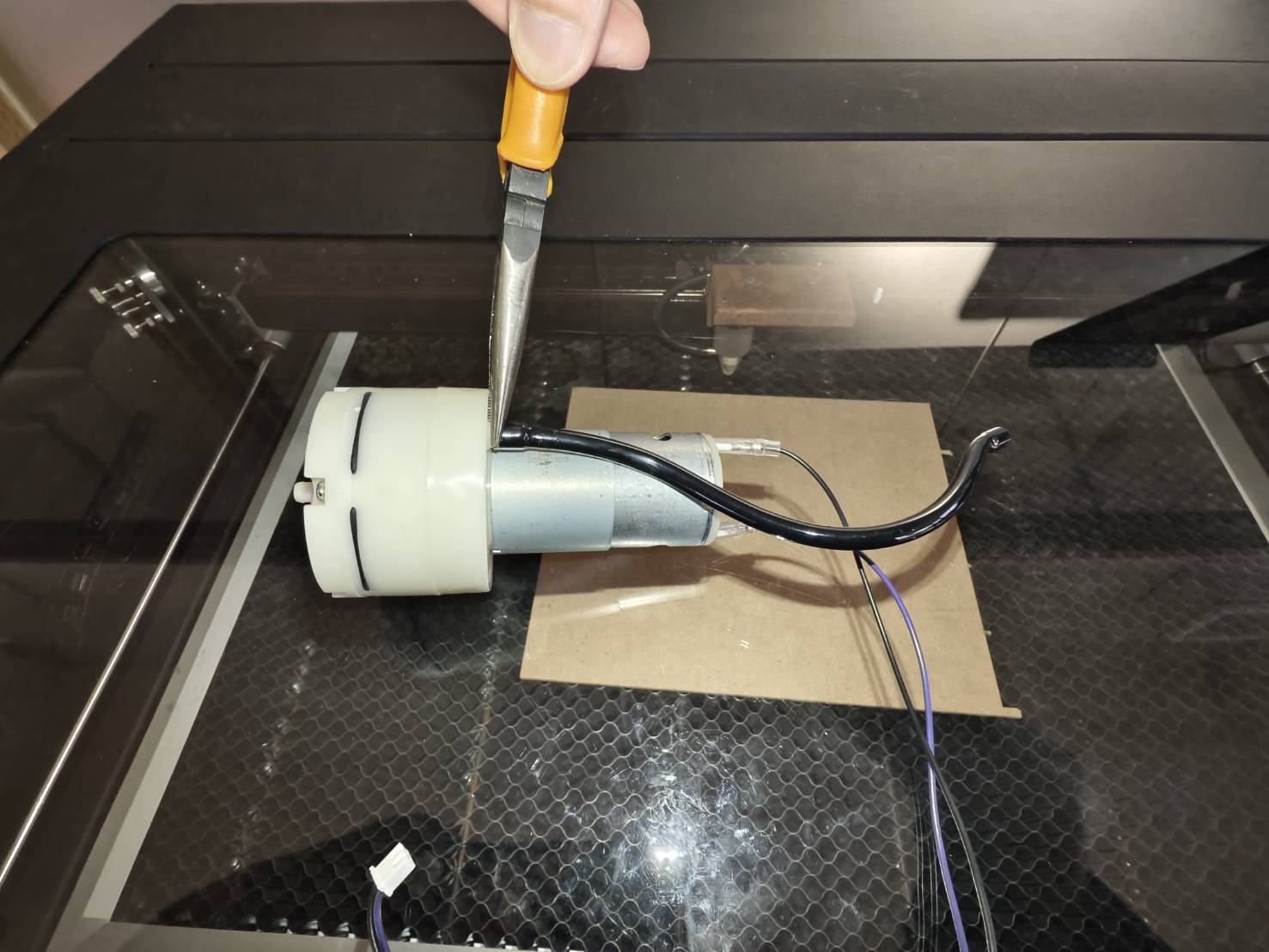

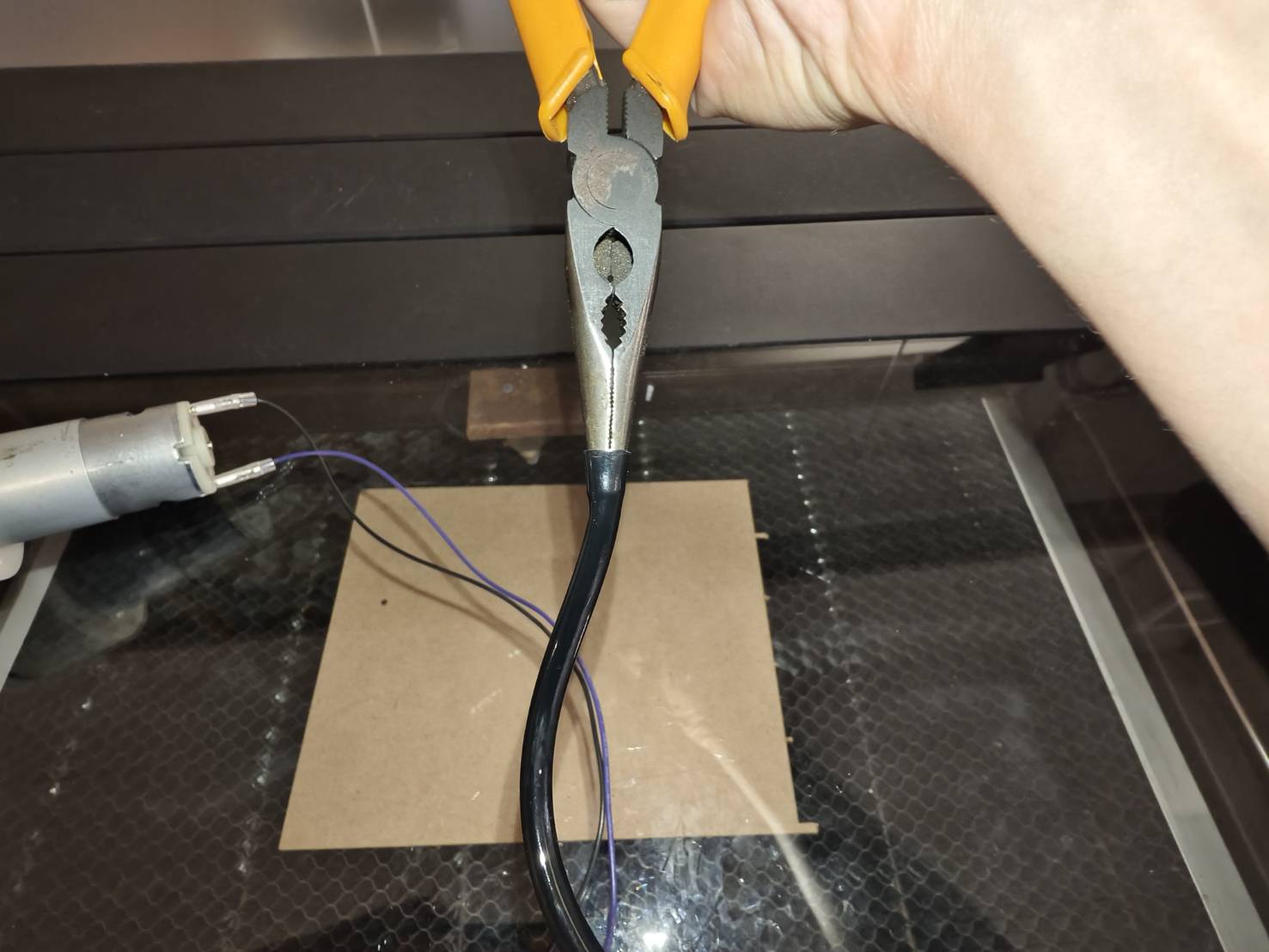

Se tiver dificuldade, você pode usar o alicate para alargar a mangueira de ar.

Passo 10

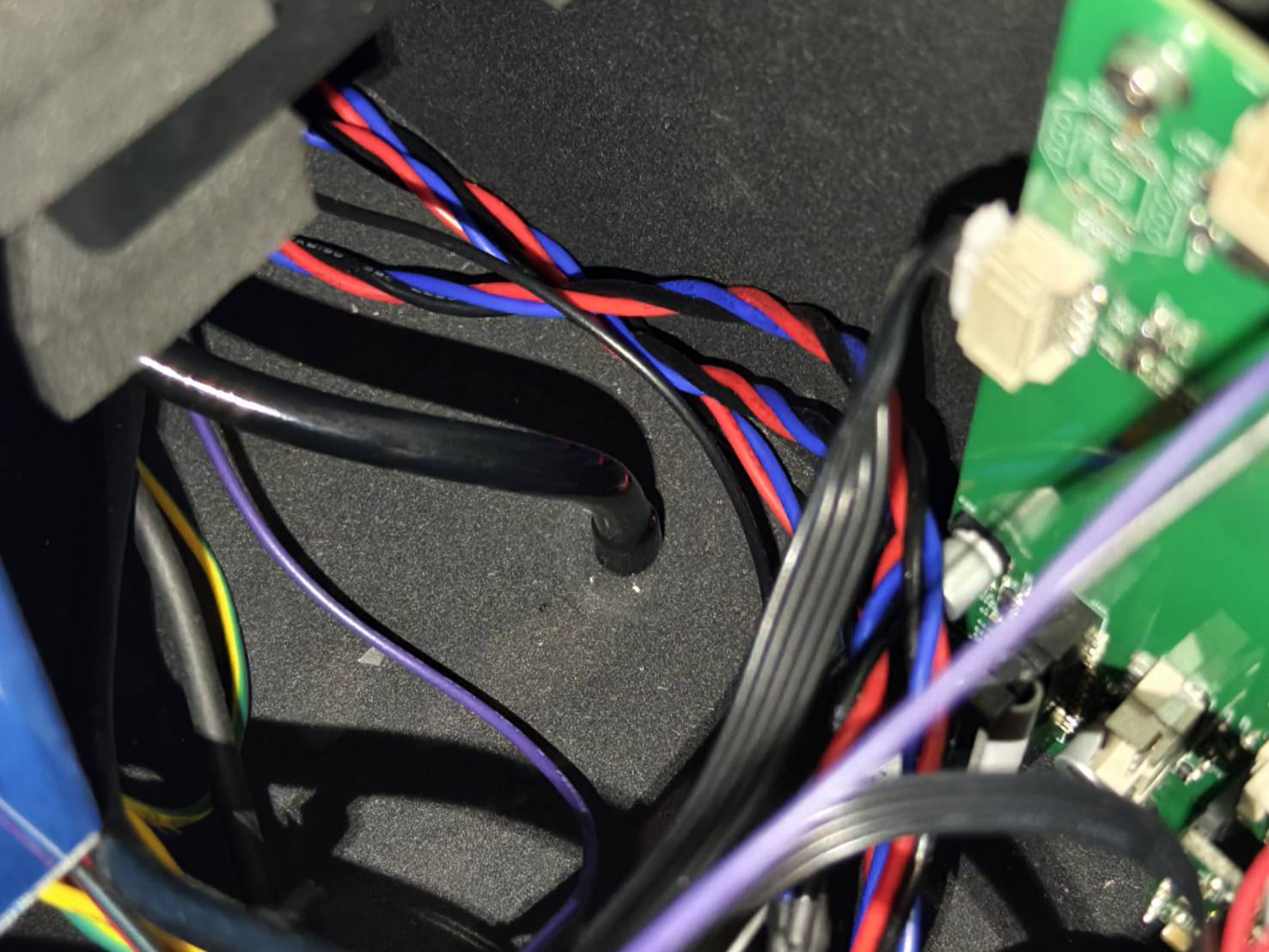

Posicione a bomba de ar na máquina e conecte a mangueira de ar na parte inferior da máquina.

Se a mangueira de ar estiver solta ao conectar, recomenda-se aplicar uma abraçadeira.

• Coloque a abraçadeira na mangueira primeiro, deixando-a frouxa por enquanto.



• Conecte a mangueira de ar à parte inferior com a abraçadeira.



• Aperte a abraçadeira para fixá-la.

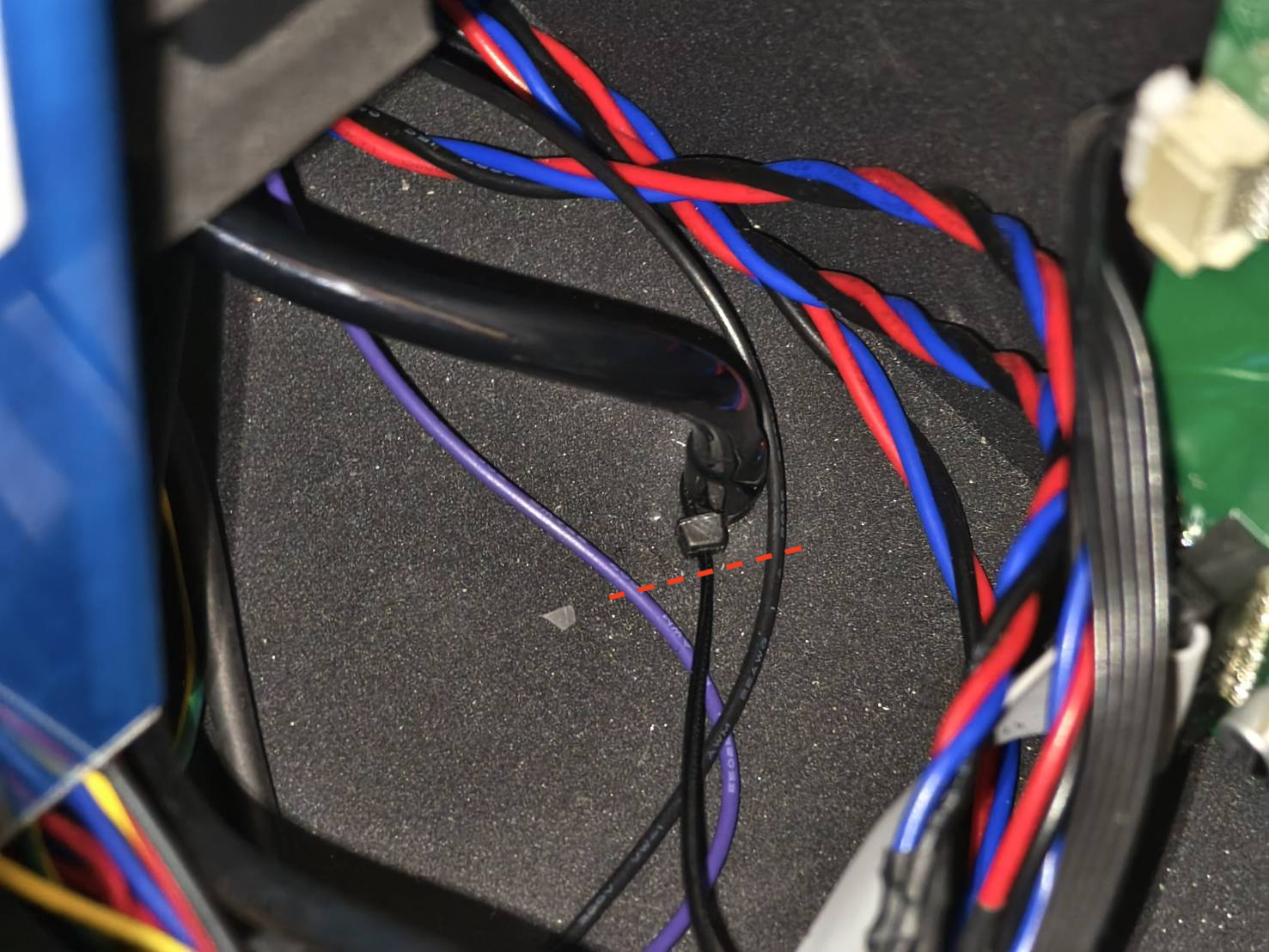

• Corte o excesso da abraçadeira.


Etapa 11

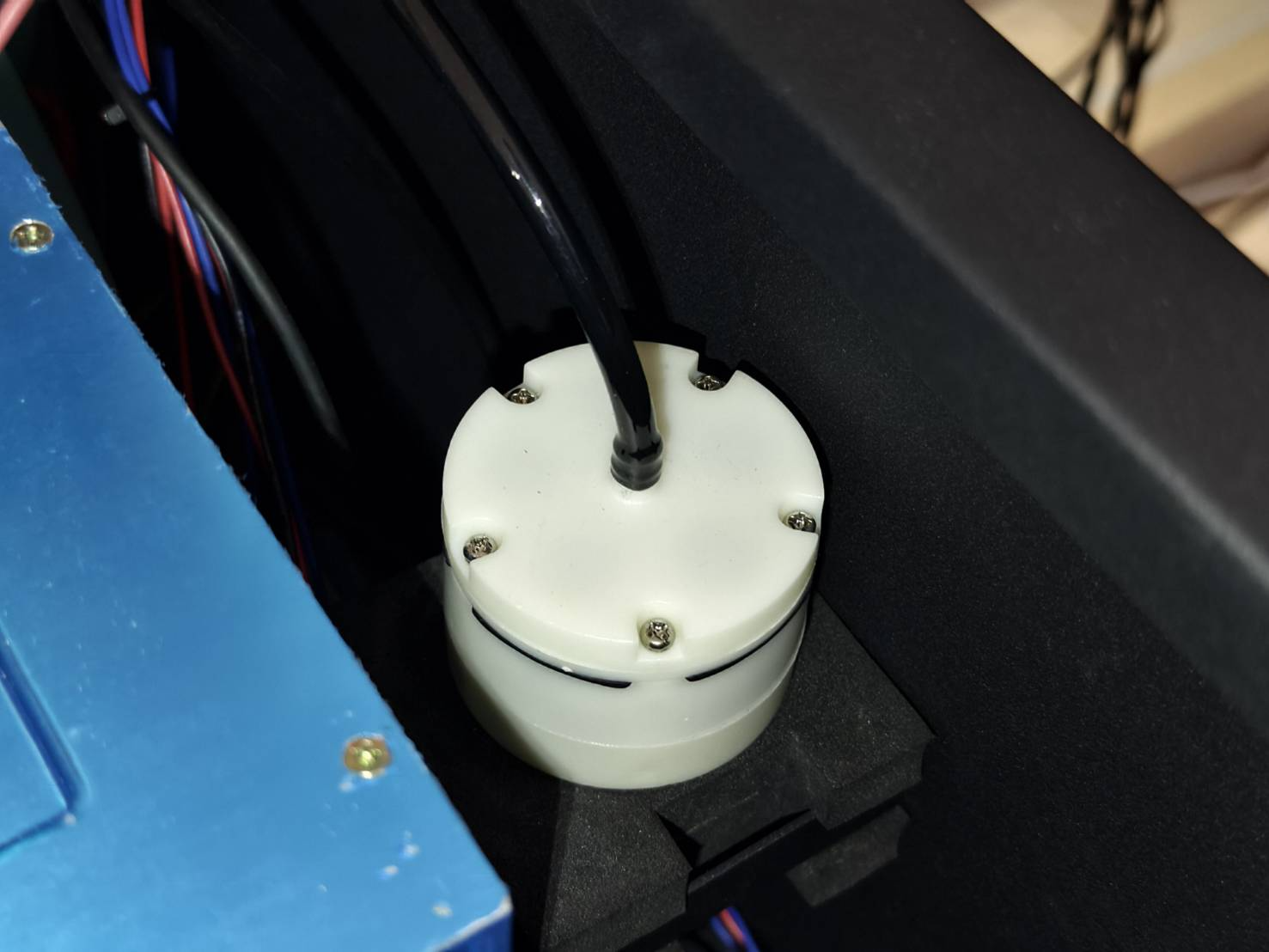

Monte a bomba de ar na máquina fixando os parafusos.

Etapa 12

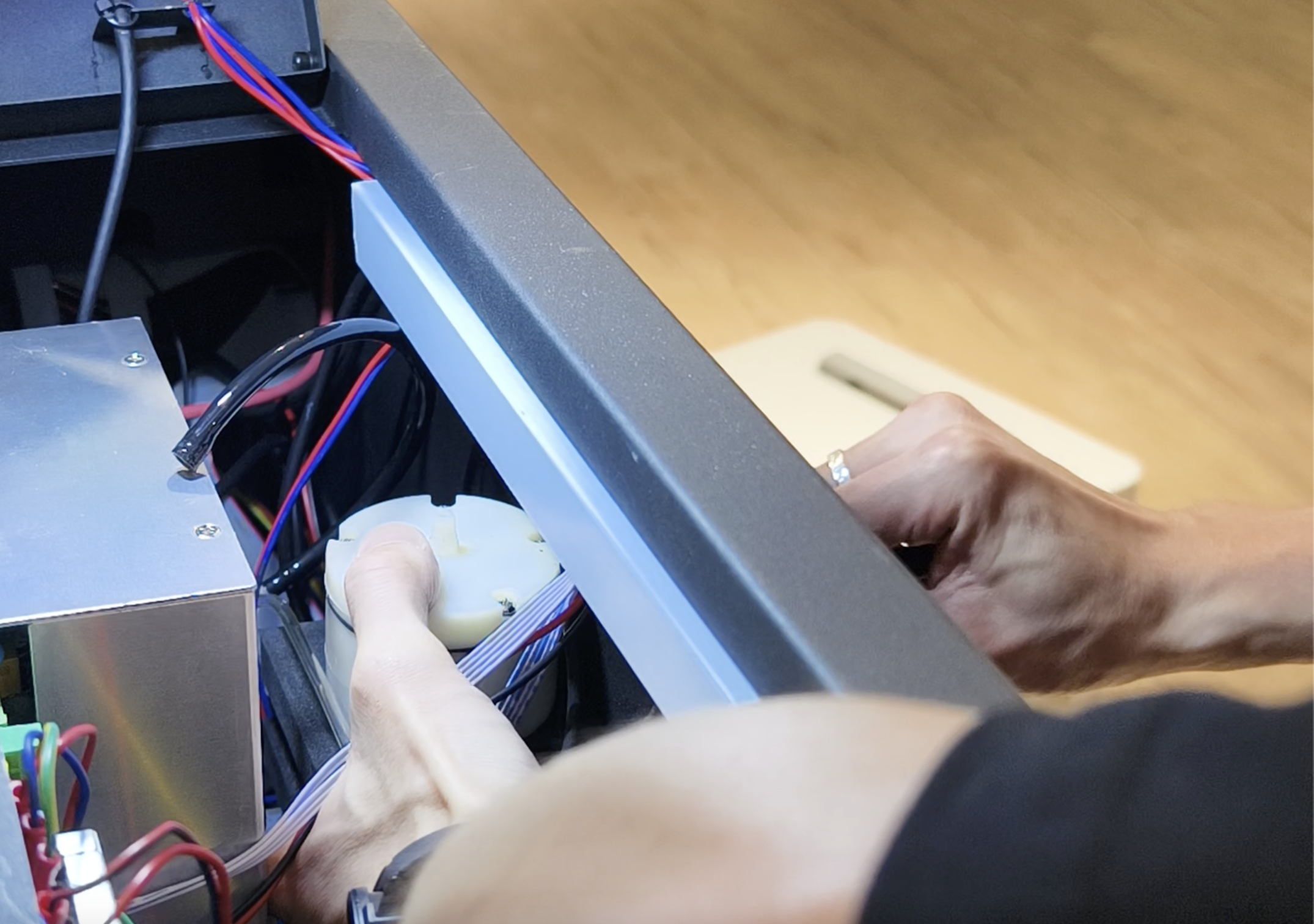

Conecte a mangueira de ar à parte superior da bomba de ar.

Etapa 13

Conecte o cabo da bomba de ar à placa-mãe.
(Se a sua placa-mãe for diferente das fotos abaixo, consulte o diagrama para localizar a posição correta do cabo.)

Etapa 14

Feche a tampa lateral e aperte o parafuso.

Etapa 15

Ligue a máquina e realize um teste de velocidade do fluxo de ar.
Se o valor não estiver dentro da faixa normal, consulte o artigo para solução de problemas.
#913 Detecção de Fluxo de Ar Anormal
