Beambox II - Guia de Substituição do Módulo da Câmera, Sensor de Chama e Placa de LED da Câmera

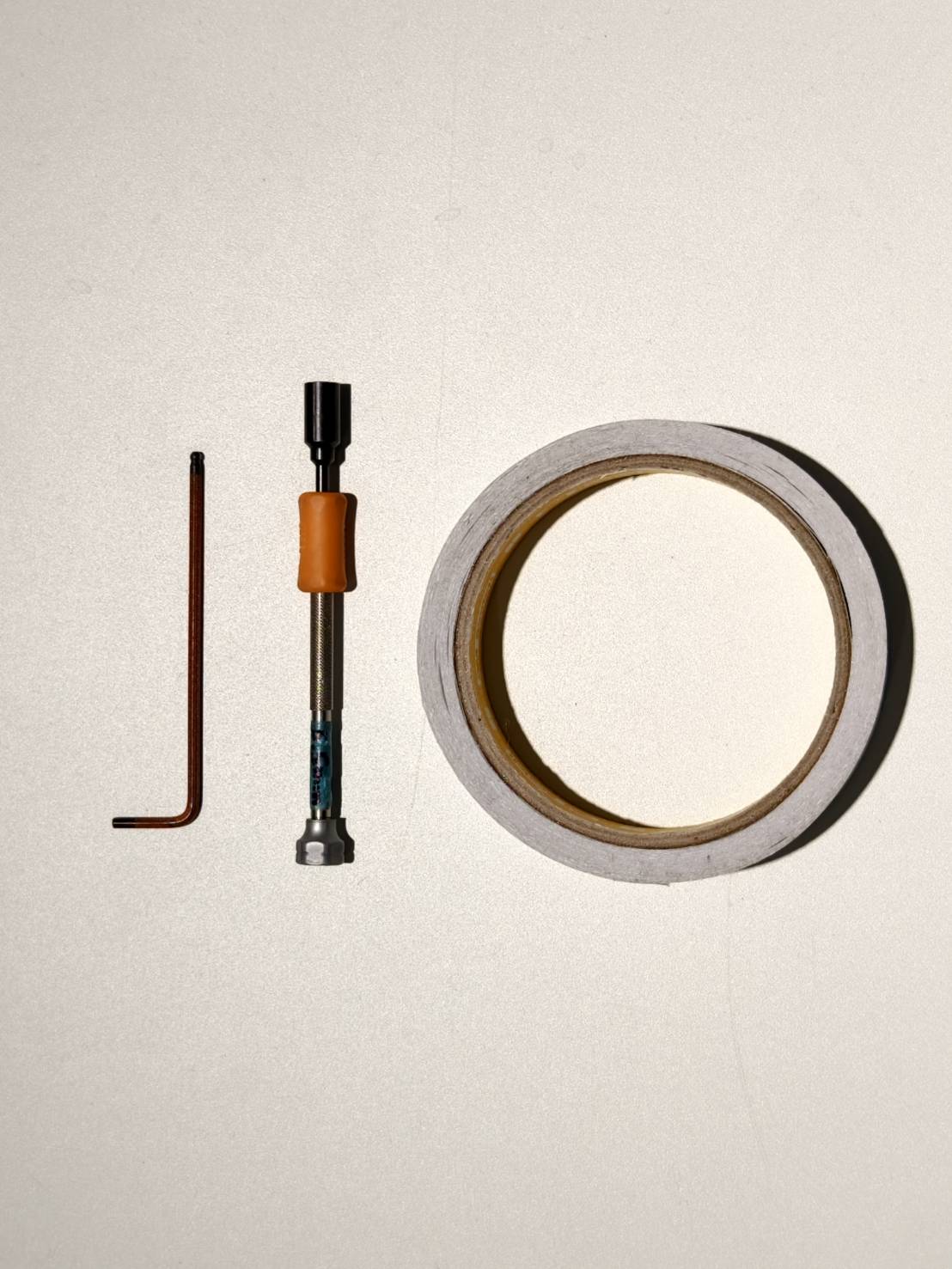

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

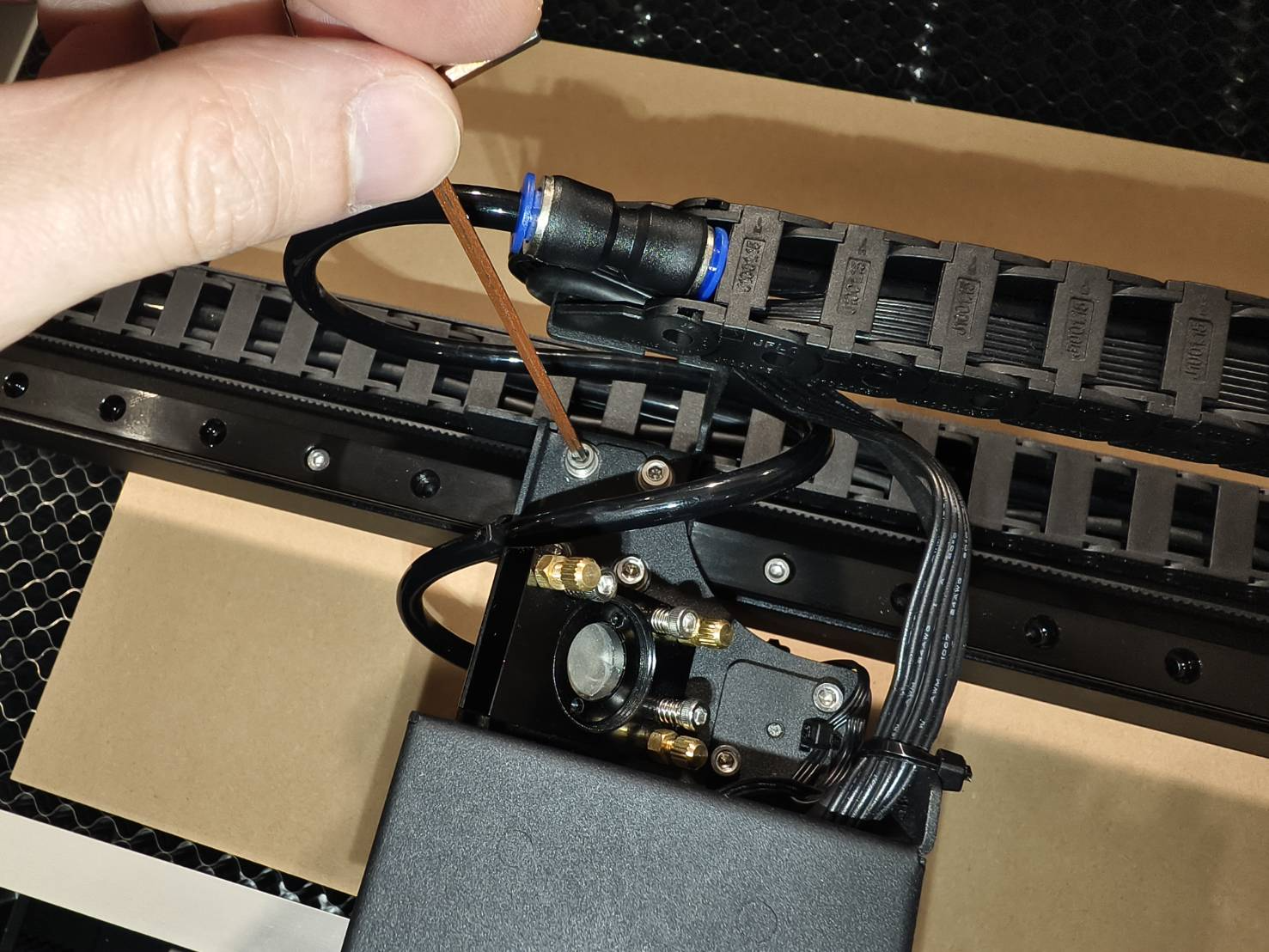

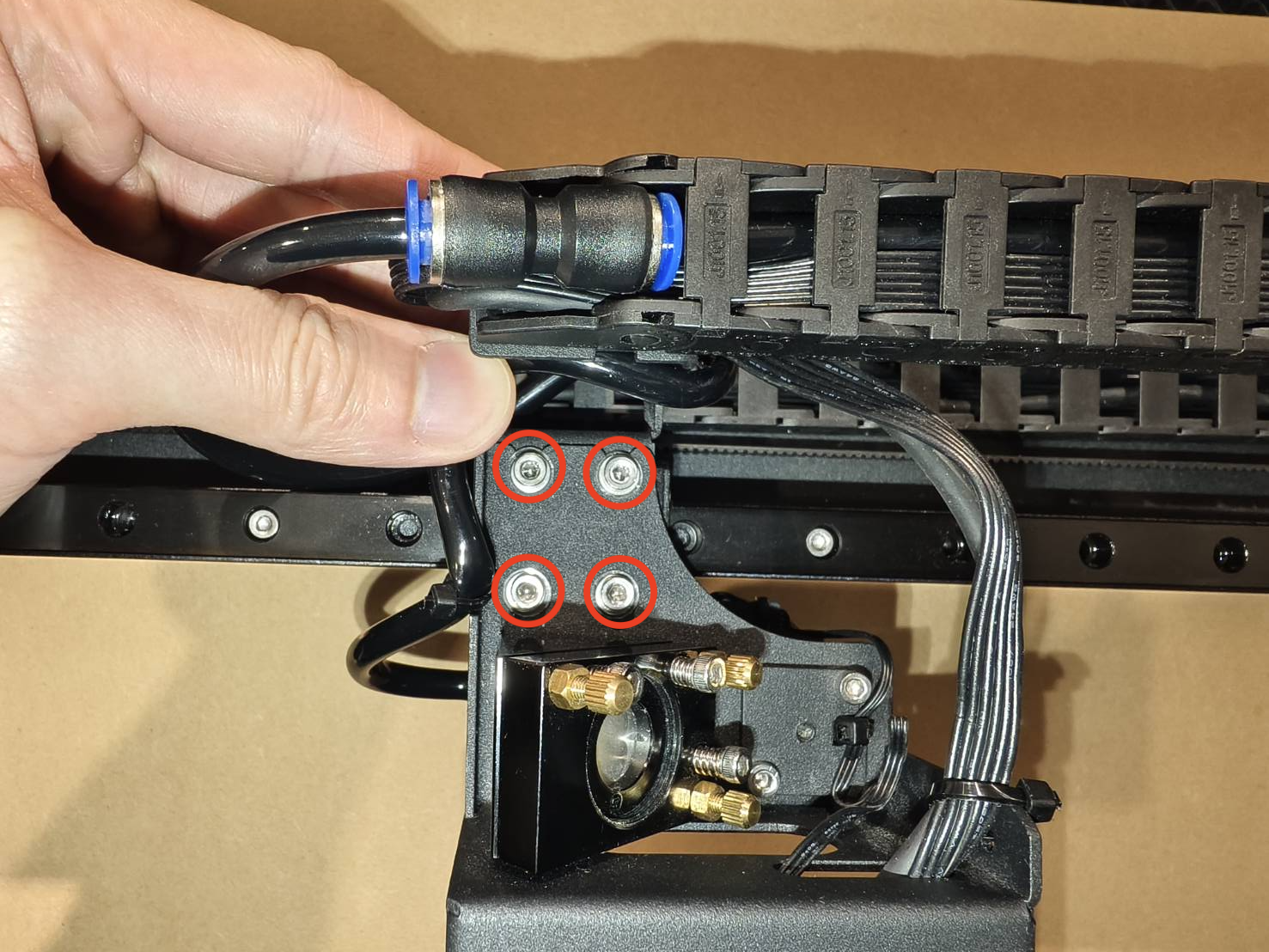

• Abra a tampa da porta para desparafusar estes parafusos. (Sextavado de 2,5mm x 4 unidades)

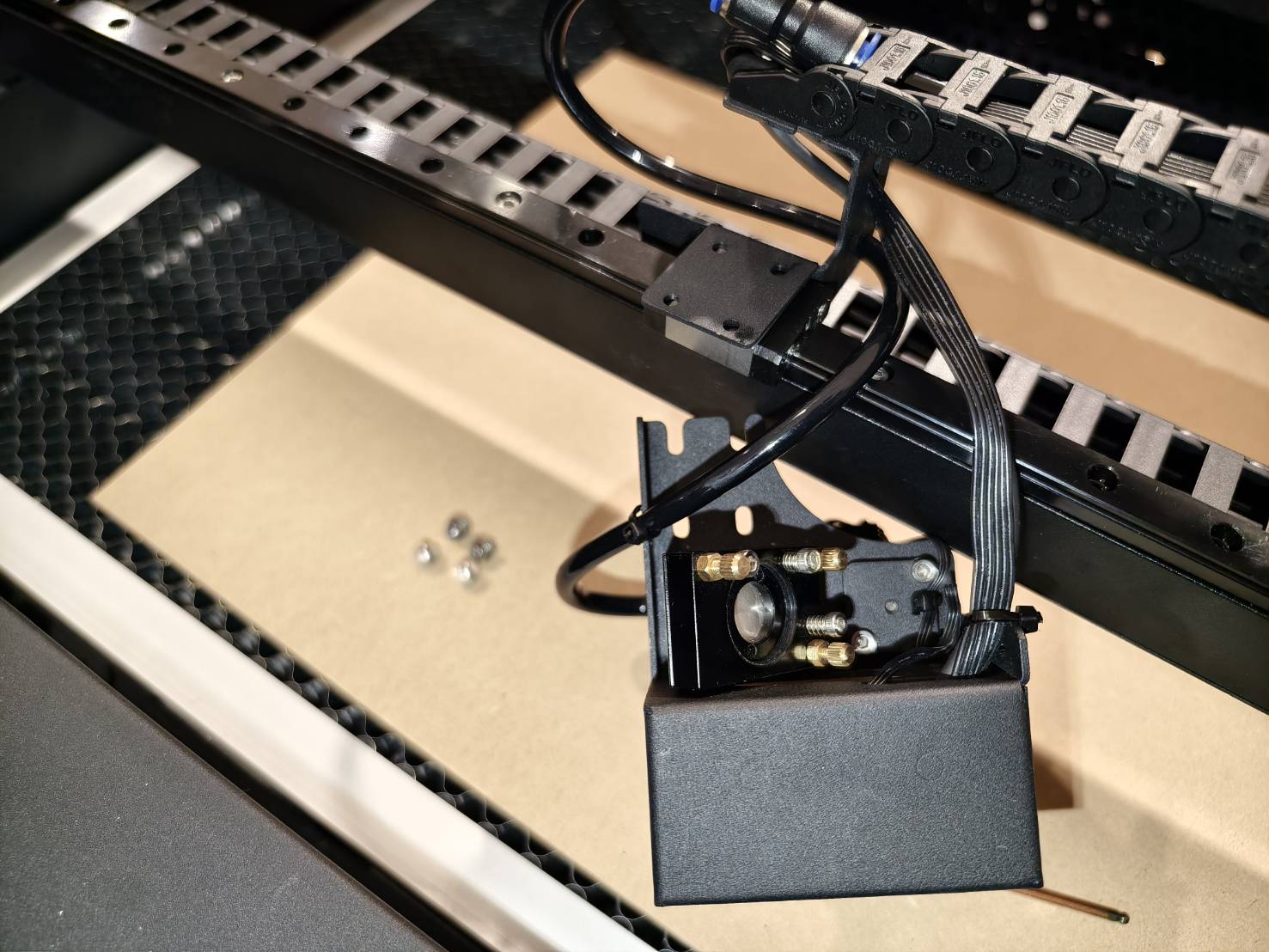

• O conjunto do cabeçote laser pode então ser desmontado do sistema.

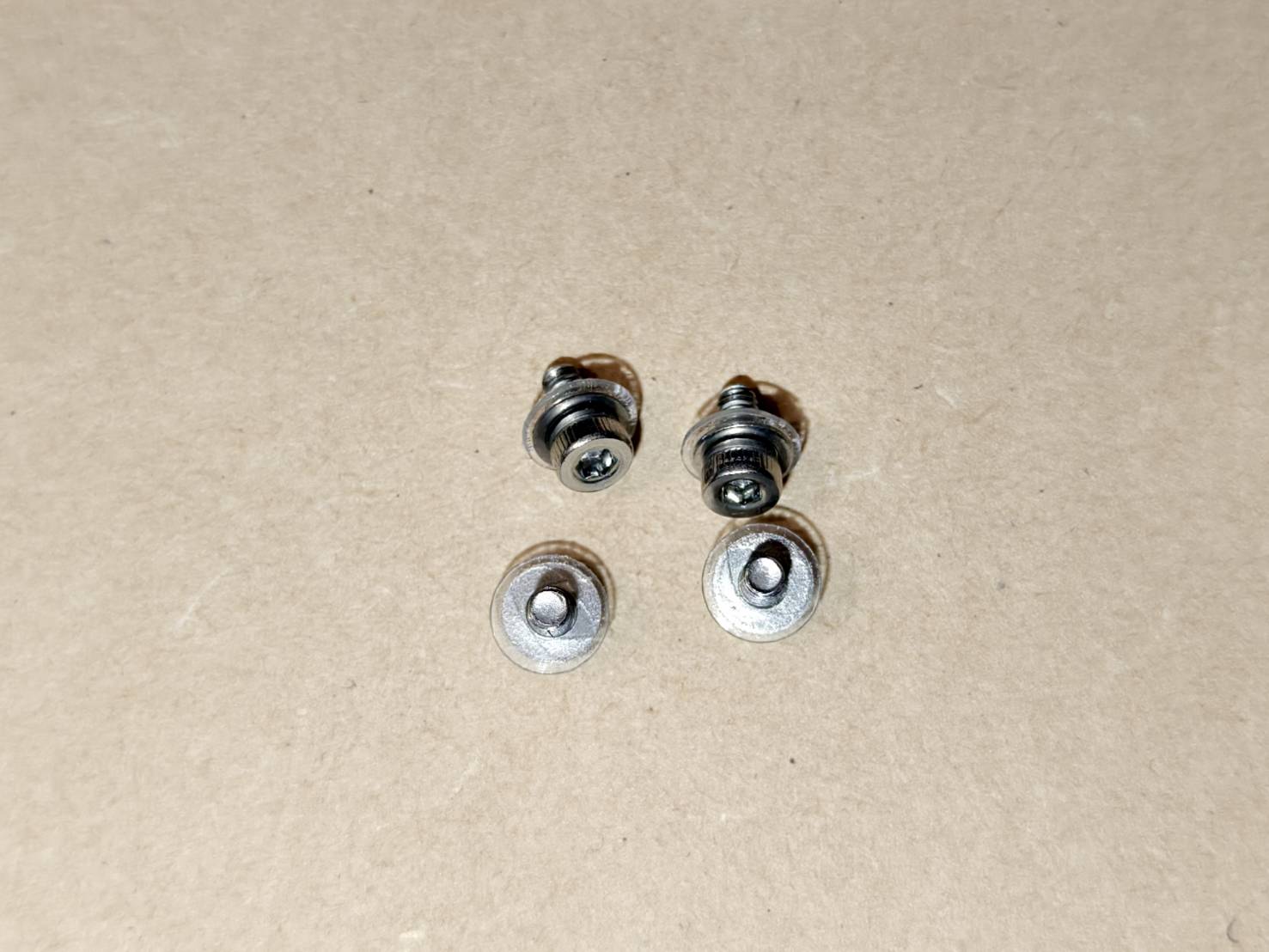

  Guarde os parafusos e arruelas com segurança para uso posterior.



Passo 3

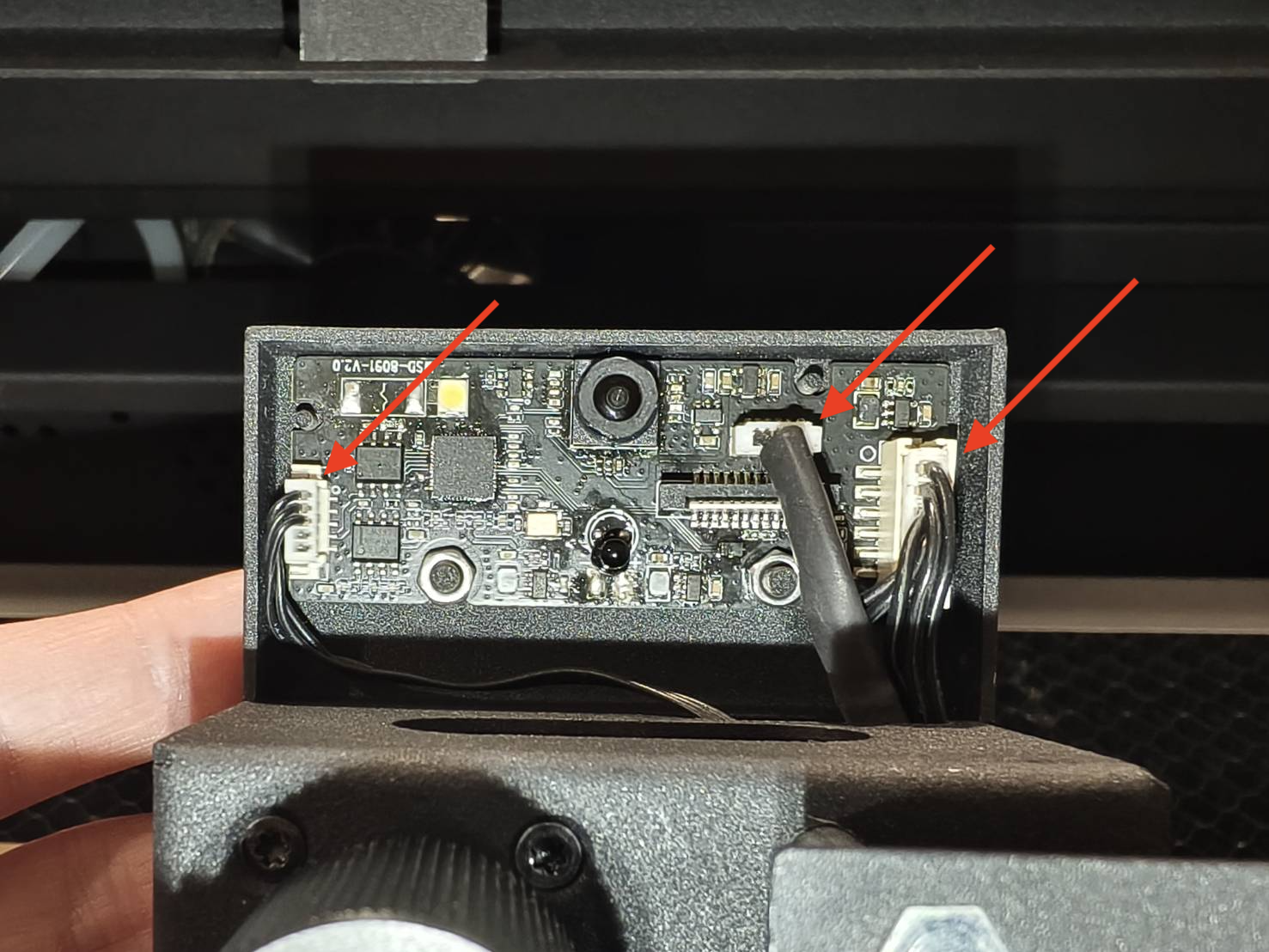

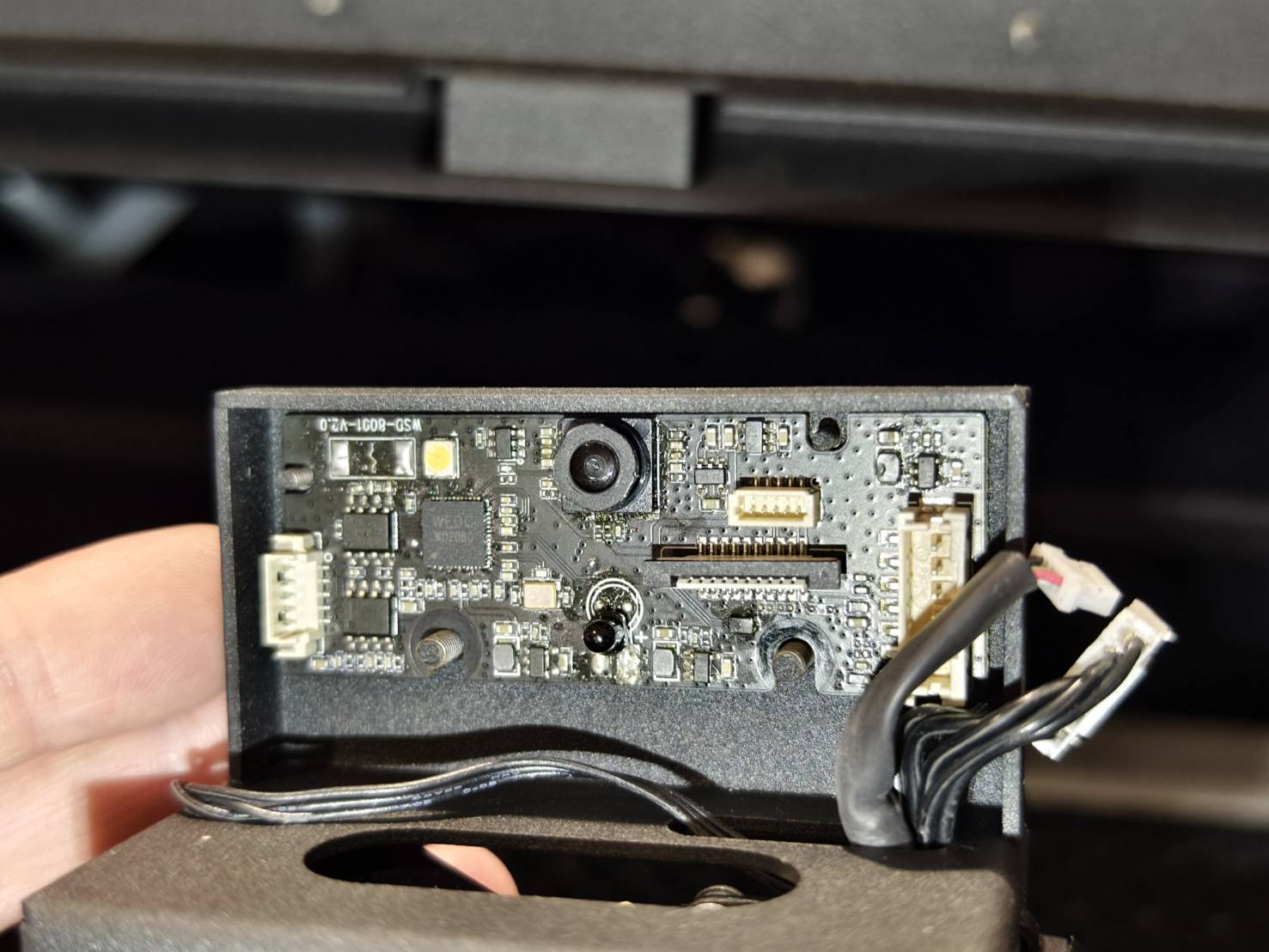

Desconecte os cabos da placa.

Passo 4

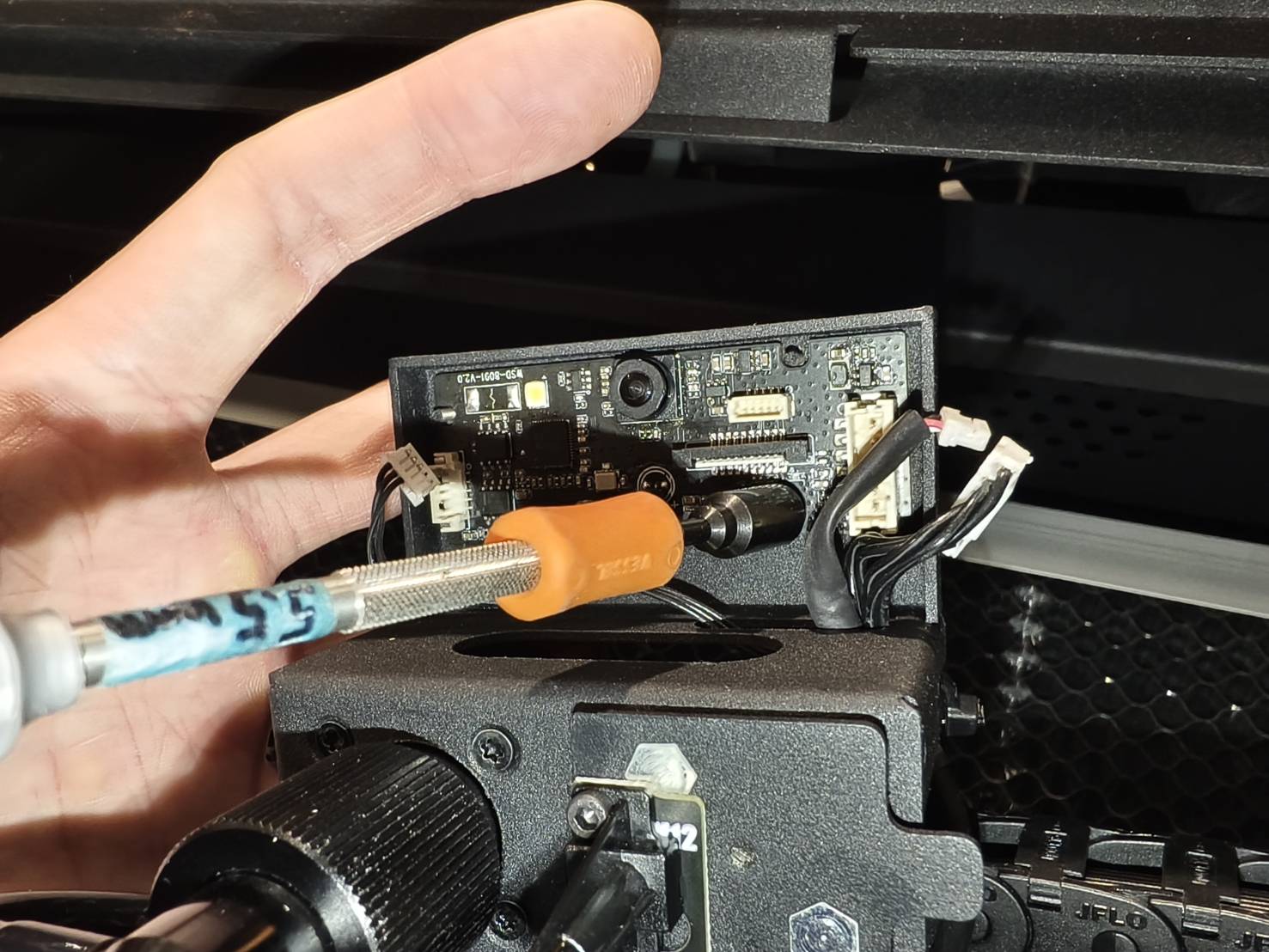

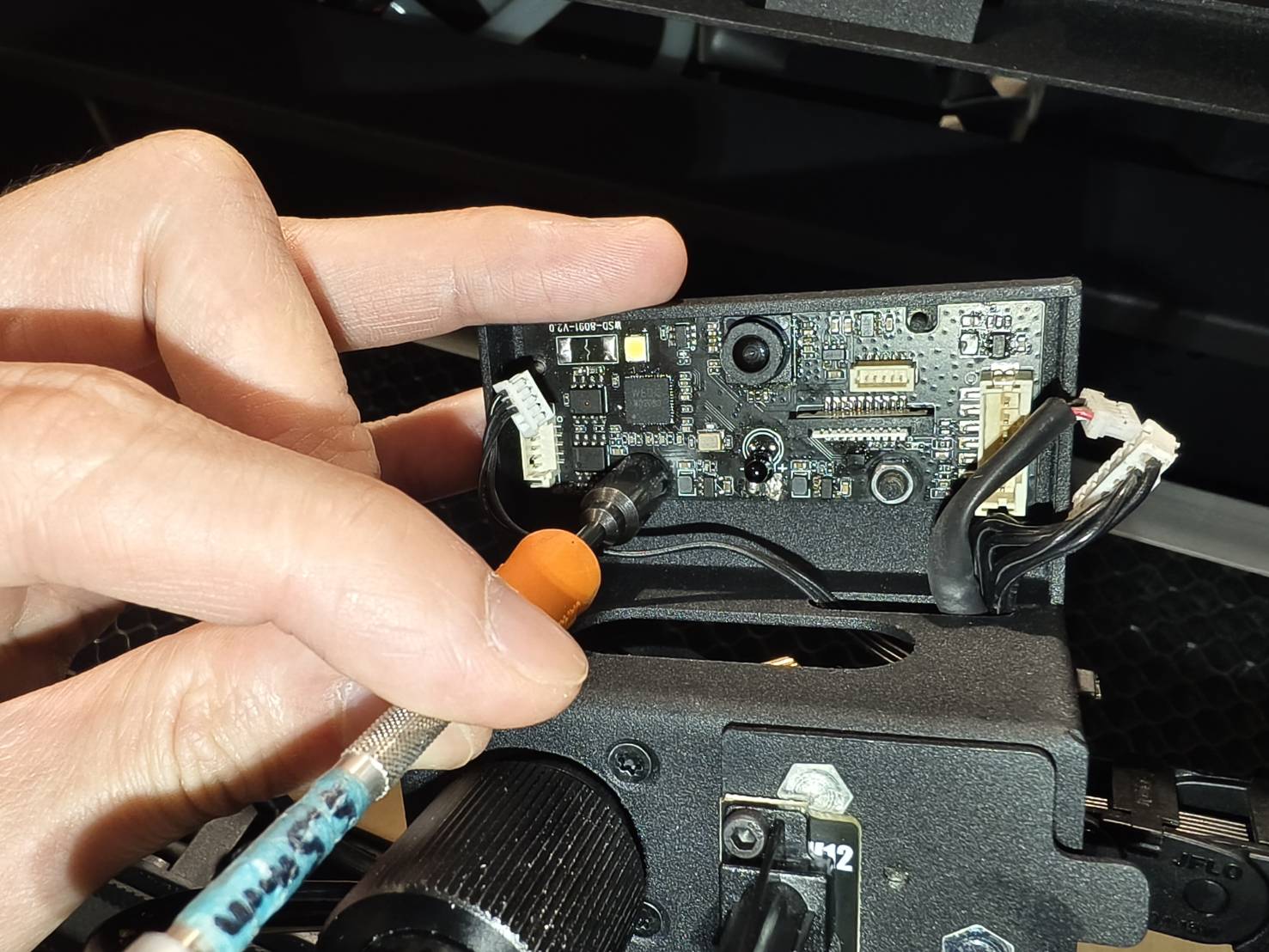

• Remova as porcas da placa no conjunto do cabeçote laser.

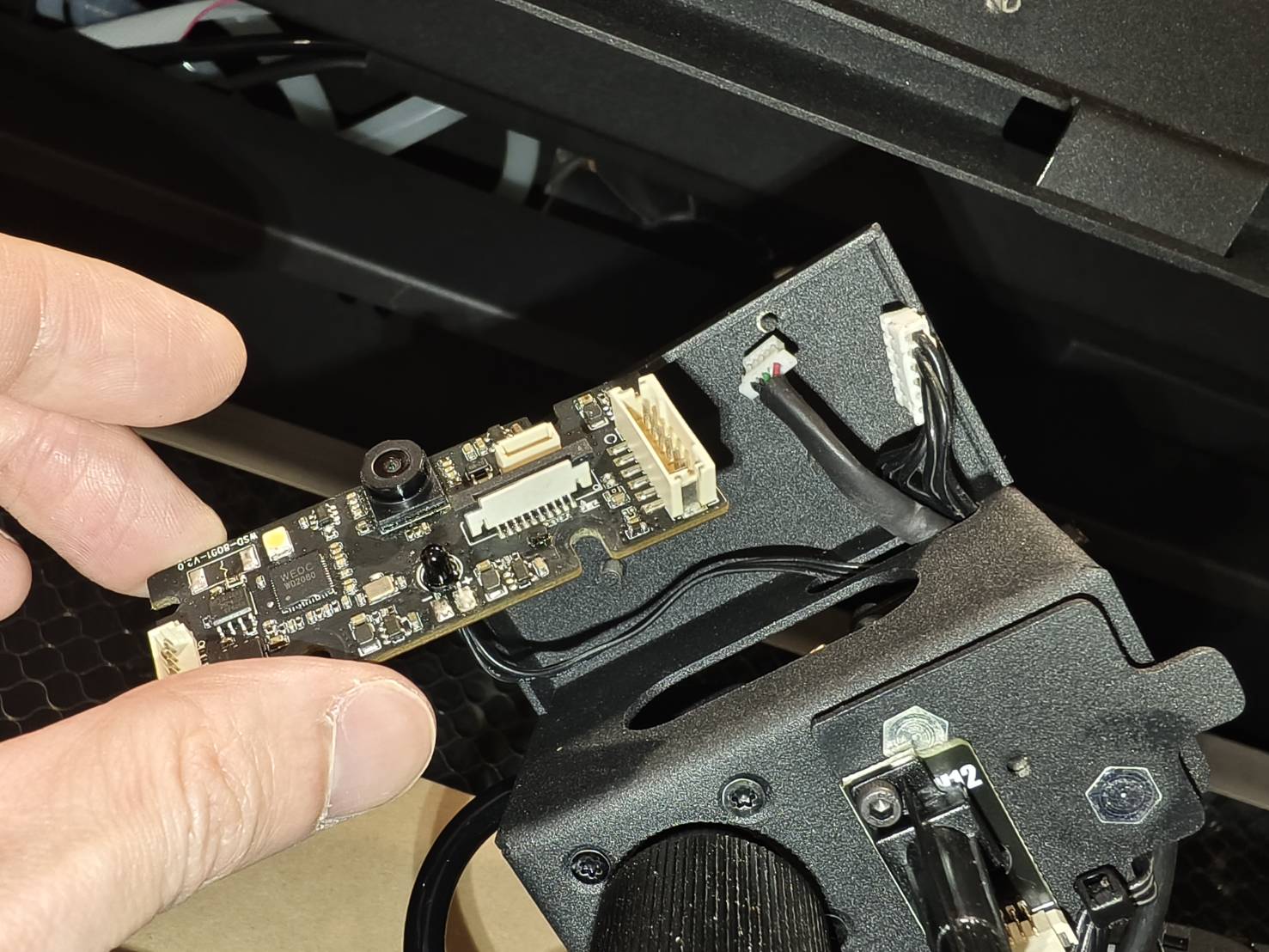

• A placa pode então ser completamente removida do sistema.


Passo 5

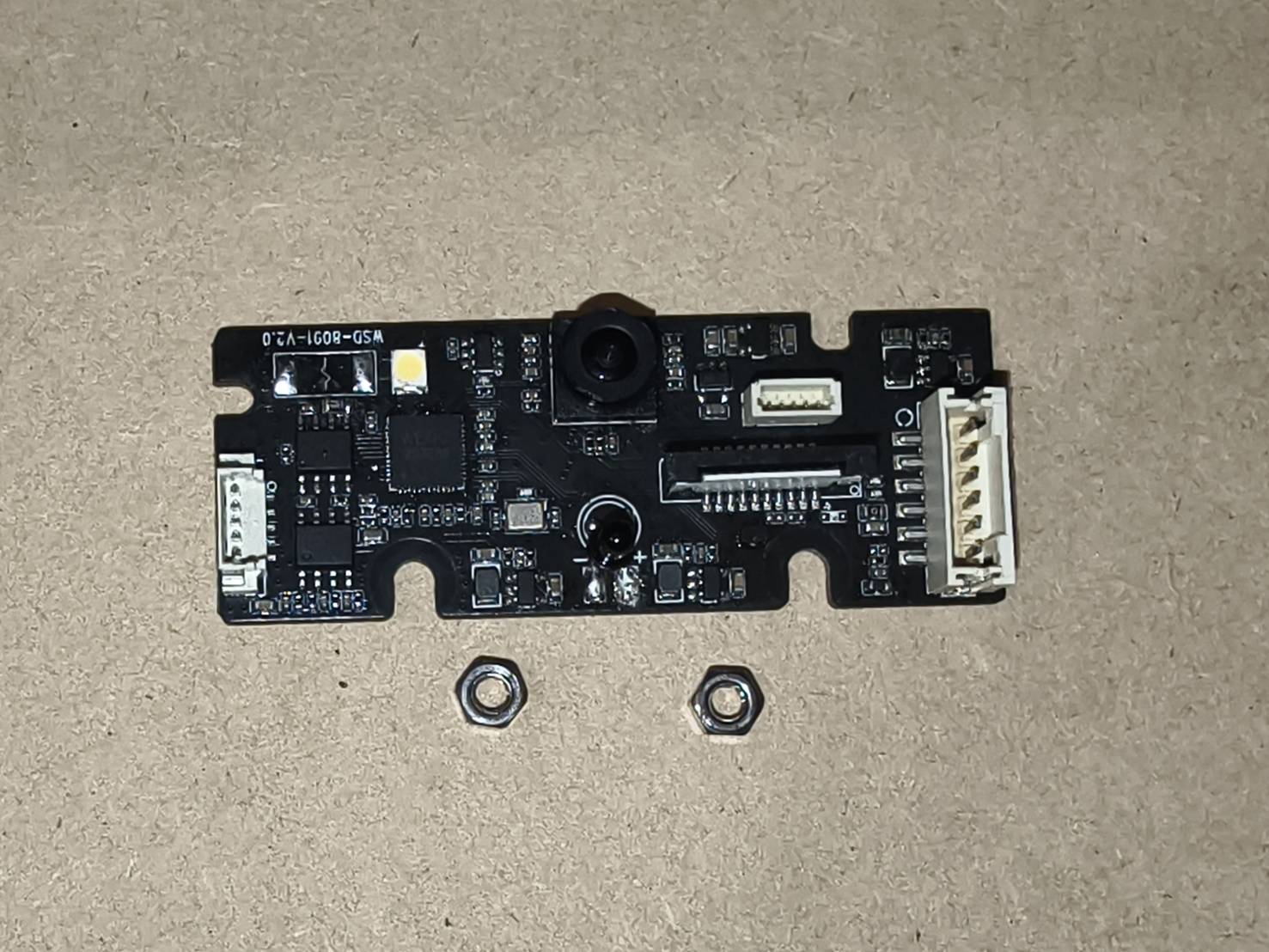

Instale a nova placa.

Passo 6

Reconecte os cabos.

Passo 7

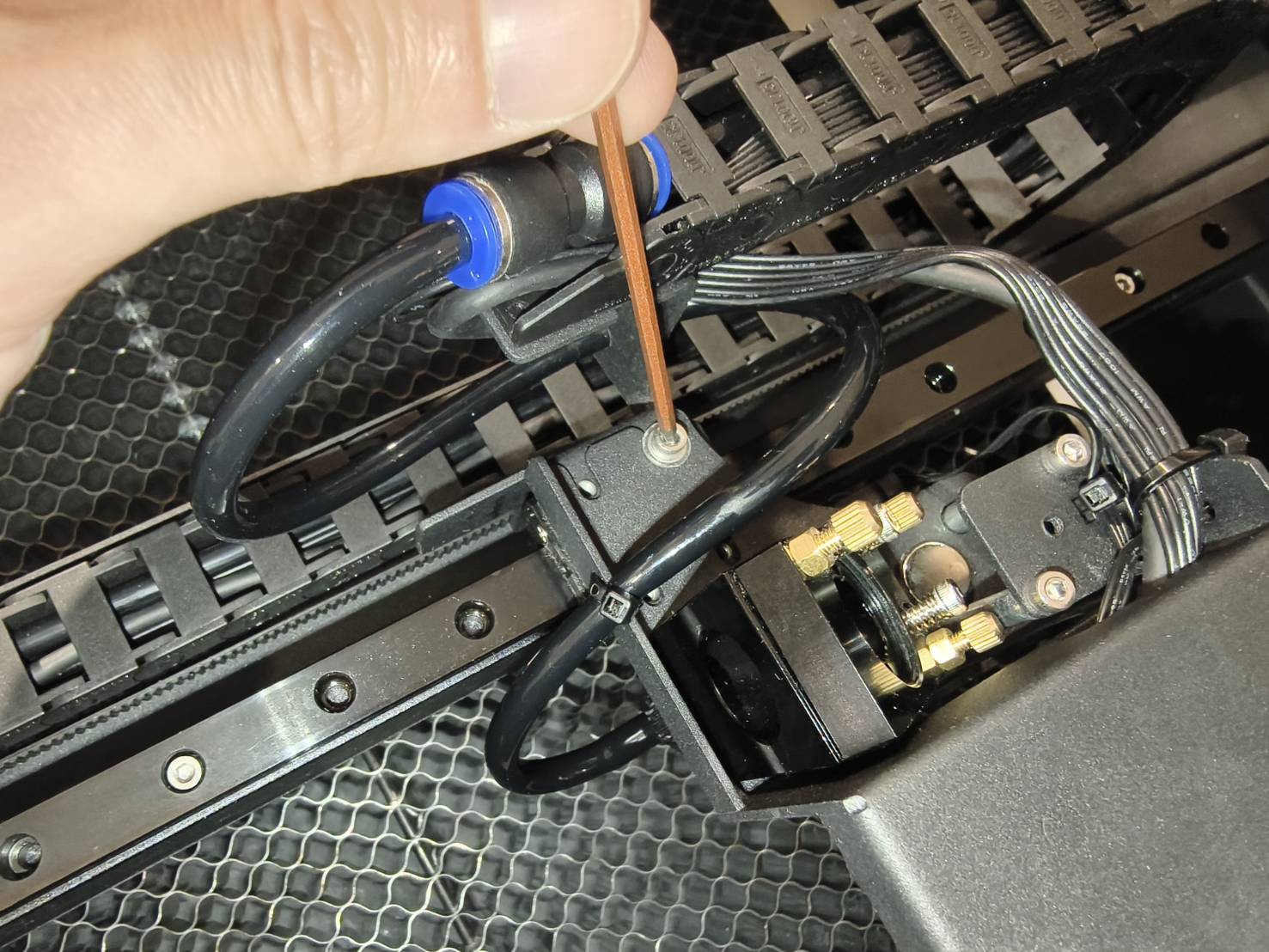

Remonte o conjunto do cabeçote laser.
(O conjunto do cabeçote laser ficará voltado para cima ao parafusar)

Passo 8

Ligue a máquina para verificar o caminho óptico e alinhe-o, se necessário.
Utilize o link abaixo para realizar uma inspeção do caminho óptico.
Ajuste do Caminho Óptico

Passo 9

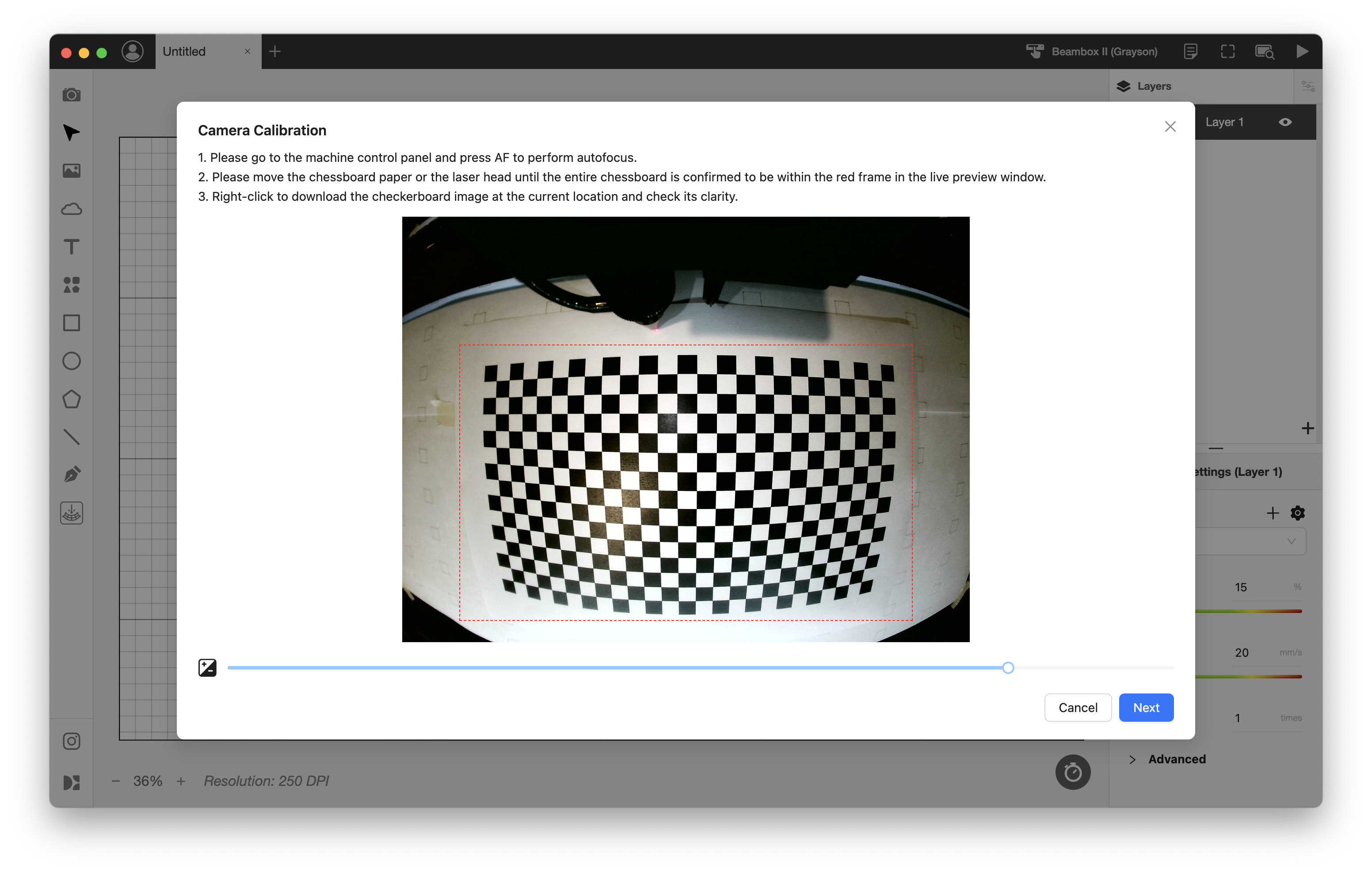

Por favor, consulte este link para realizar a Calibração Avançada da Câmera.
