Descrição

Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Bolso de Extensão (Pés) e o Complemento de Passagem (Base Aberta). Essa configuração permite o manuseio contínuo de materiais mais longos, suporta objetos mais espessos e maximiza a eficiência por meio da alimentação automatizada.
Siga as instruções correspondentes a esta configuração específica.

Página de Explicação da Configuração do Alimentador Automático

Desembalagem:

Pacote do Alimentador Automático
#	Nome do Item	Descrição	Qtde
1	Alimentador	A parte principal que controla o movimento do material e o trajeto de gravação.	1pc
2	Trilho	A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente.	5pcs
3	Viga de fixação do trilho	São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura.	1pc
4	Correia	É a correia dentada que será montada no alimentador, responsável pelo seu movimento.	1pc
5	Grampo da correia	É o retentor da correia usado para fixar a posição da correia.	2pcs
6	Conector de trilho	É usado para conectar os trilhos para obter trilhos mais longos.	6pcs
7	Roletes guia de borda	São usados para limitar a posição do material, evitando que saia na direção errada.	1 conjunto
8	Plataforma dos roletes guia de borda	É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material.	2pcs
9	Elevador de trilho	Pode ser considerado como um pé usado para elevar a configuração.	5pcs
10	Adaptador	É o adaptador do cabo, onde uma entrada é para o cabo da máquina e a outra é para o cabo do alimentador.	1pc
11	Ímã de trilho	O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina.	4 peças
12	Suporte de posicionamento em L	O ímã será instalado no suporte para fixação na máquina.	2pcs
13	Porca T M5	Será a porca para fixação do ímã.	4 peças
14	Grampo de trilho	Será usado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça.	1pc
15	Cabo	Cabo para conectar a máquina ao adaptador.	1pc
16	Parafuso M5*6	Parafuso curto	6pcs
17	Parafuso M5*12	Parafuso médio	6pcs
18	Parafuso M5*22	Parafuso longo	6pcs
19	Chave hexagonal M4	Esta ferramenta é utilizada para realizar a montagem.	1pc
20	Chave Allen de 2,5mm	Esta ferramenta é utilizada para realizar a montagem.	1pc
21	Chave Allen de 2mm	Esta ferramenta é utilizada para realizar a montagem.	1pc
22	Chave de boca de 10mm	Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador.	1pc
23	Roda de Esfera Branca	Esta é a peça de reposição para as rodas de esfera brancas que são embutidas nos trilhos.	3 peças

Passo B1

Instale o complemento de passagem seguindo as instruções abaixo.
(Certifique-se de que a lente de foco esteja configurada como padrão, proporcionando uma distância focal de 4 mm.)
Beambox II - Alimentador Automático e Complemento de Fundo Aberto

Passo B2

Instale o Complemento de Bolso de Extensão BB2 (Pés), seguindo as instruções abaixo.
Guia de Instalação do Bolso de Extensão
(Apenas a instalação dos pés é necessária. Ignore a tampa inferior e a parte do bolso. )

Passo A2.1

Após instalar o Complemento de Bolso de Extensão (Pés), desligue a máquina e desconecte o cabo de alimentação.

Passo B3

Localize a extrusão principal (a que possui uma correia) e remova os blocos de conexão prateados.

Passo B4

Solte a correia e identifique o seu lado mais longo.
Afrouxe o retentor da correia utilizando a chave Allen pequena.

Lado Curto da Correia	Lado Longo da Correia

Enquanto isso, por favor aperte o retentor da correia no lado curto.

Passo B5

Insira a extrusão principal na polia com o lado longo da correia entrando primeiro.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inseri-la nesta direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.

Passo B6

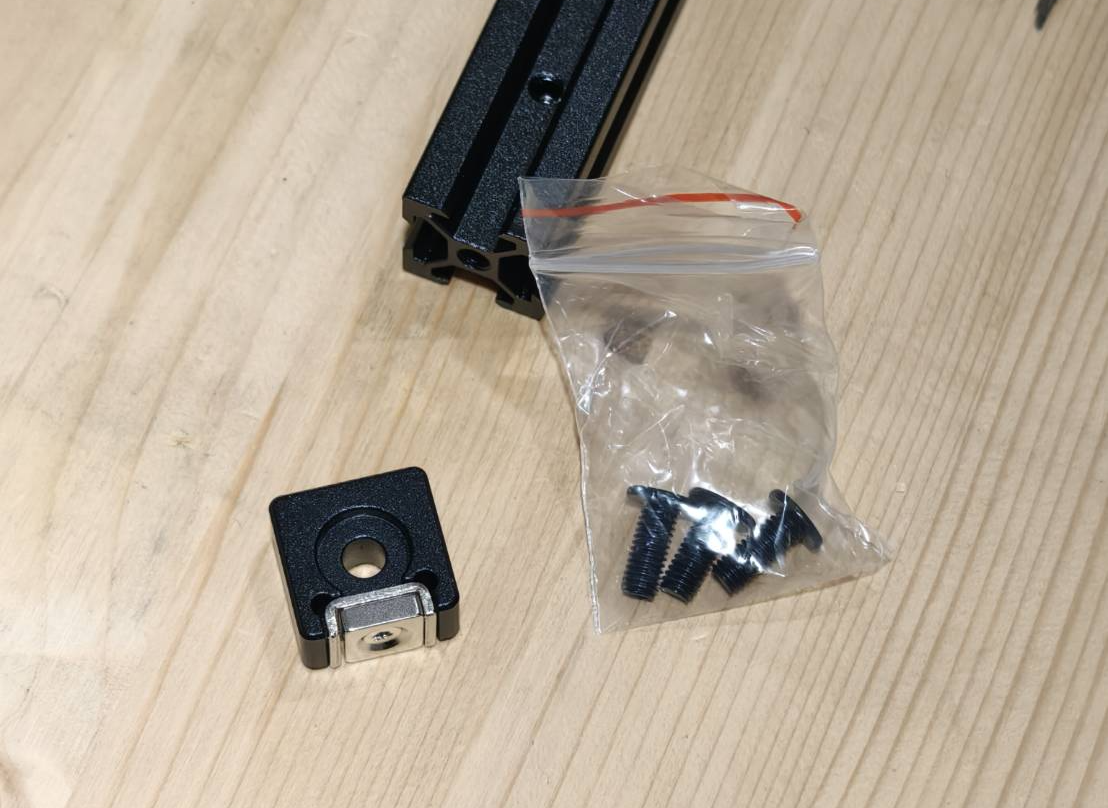

Use os dois blocos de conexão prateados que foram removidos anteriormente. Cada bloco possui quatro parafusos. Fixe dois parafusos na extrusão principal e dois na extrusão de extensão para obter um efeito de fixação firme.

(Nota: Certifique-se de que a extrusão de extensão tenha rodas brancas, pois as rodas são para os alimentadores se moverem. Os blocos de conexão devem estar no mesmo lado das rodas brancas e abaixo delas.)

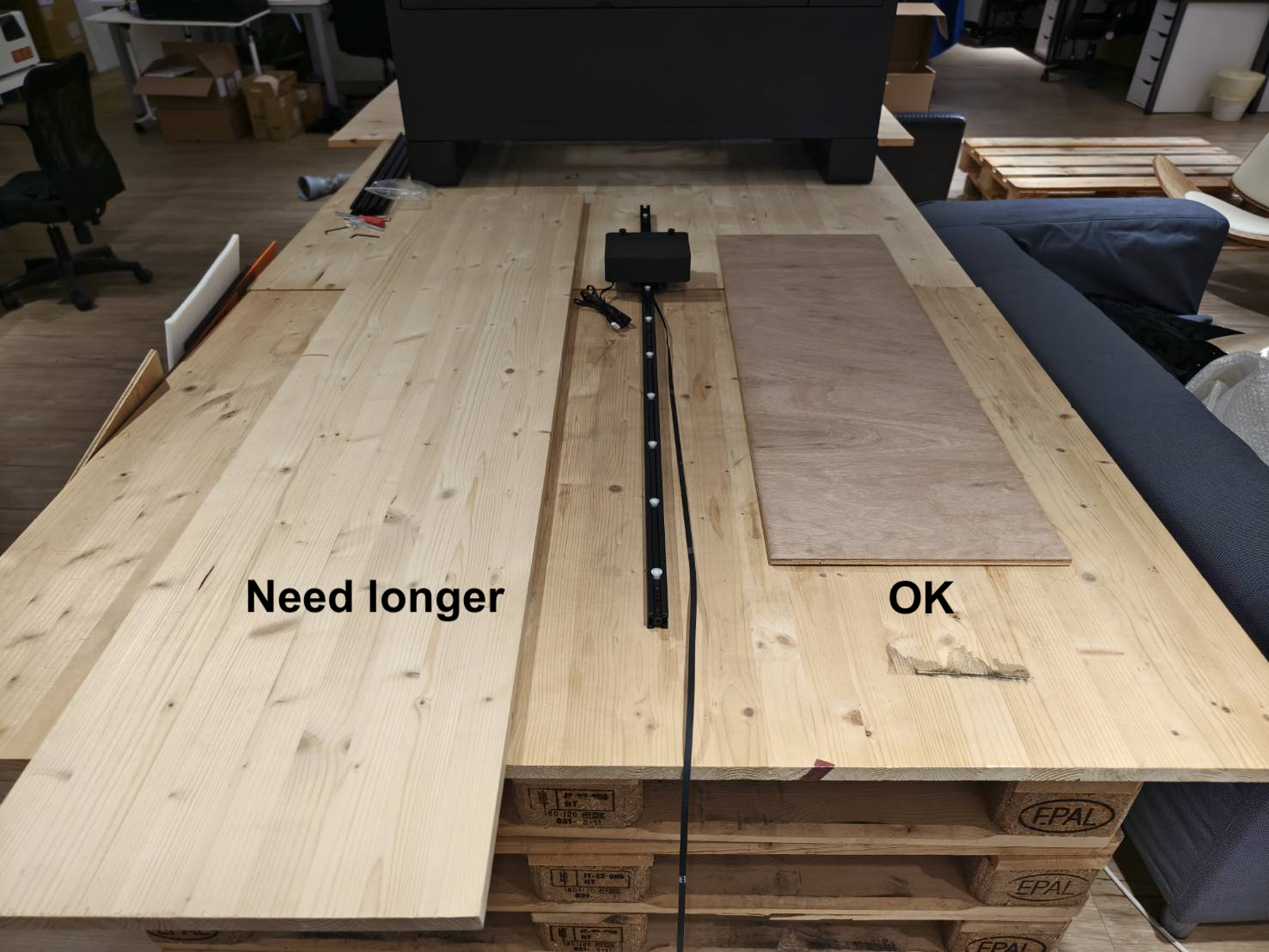

Dependendo do comprimento do seu material, decida se é necessário instalar mais extrusões de alumínio de extensão.

Passo B7

Instale a braçadeira no lado curto da correia. Os ímãs prateados devem estar voltados para cima, no mesmo lado das rodas brancas.

Passo B8

Instale os pés do alimentador.

Você pode instalar um, dois ou mais, dependendo do comprimento do alimentador. Quanto mais longo for, mais pés serão necessários. O objetivo aqui é fazer com que o alimentador fique o mais estável possível.

Passo B9

Instale o alimentador na máquina usando a braçadeira.
A braçadeira irá prender uma chapa de metal. Aperte os parafusos para fixá-la firmemente.

A altura dos pés pode ser ajustada caso estejam muito curtos ou muito longos.

Certifique-se de que a correia esteja bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.

Passo B10

Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja tensionada antes de fixá-la.)

Certifique-se de que a correia esteja bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.

Passo B11 (Opcional)

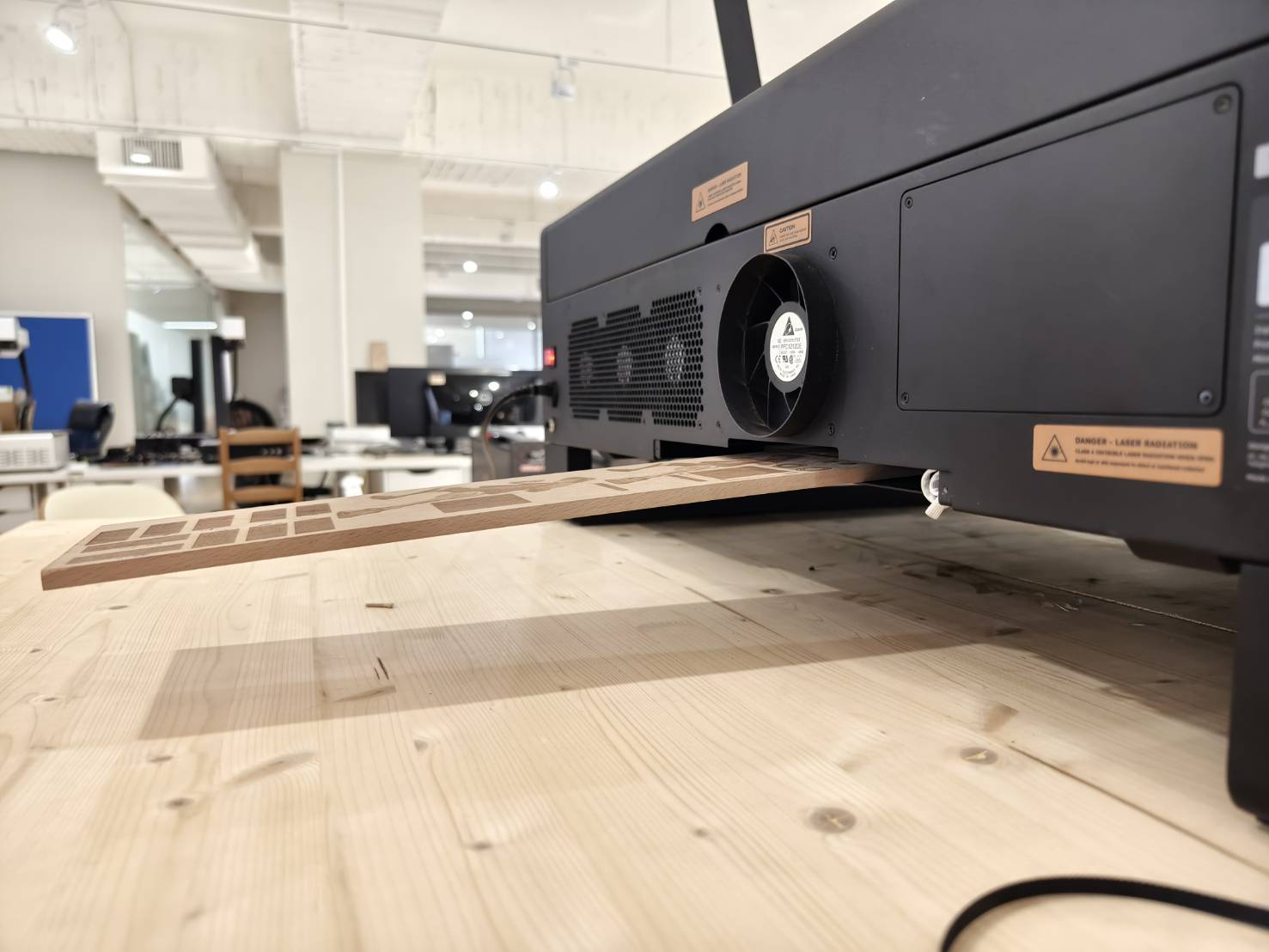

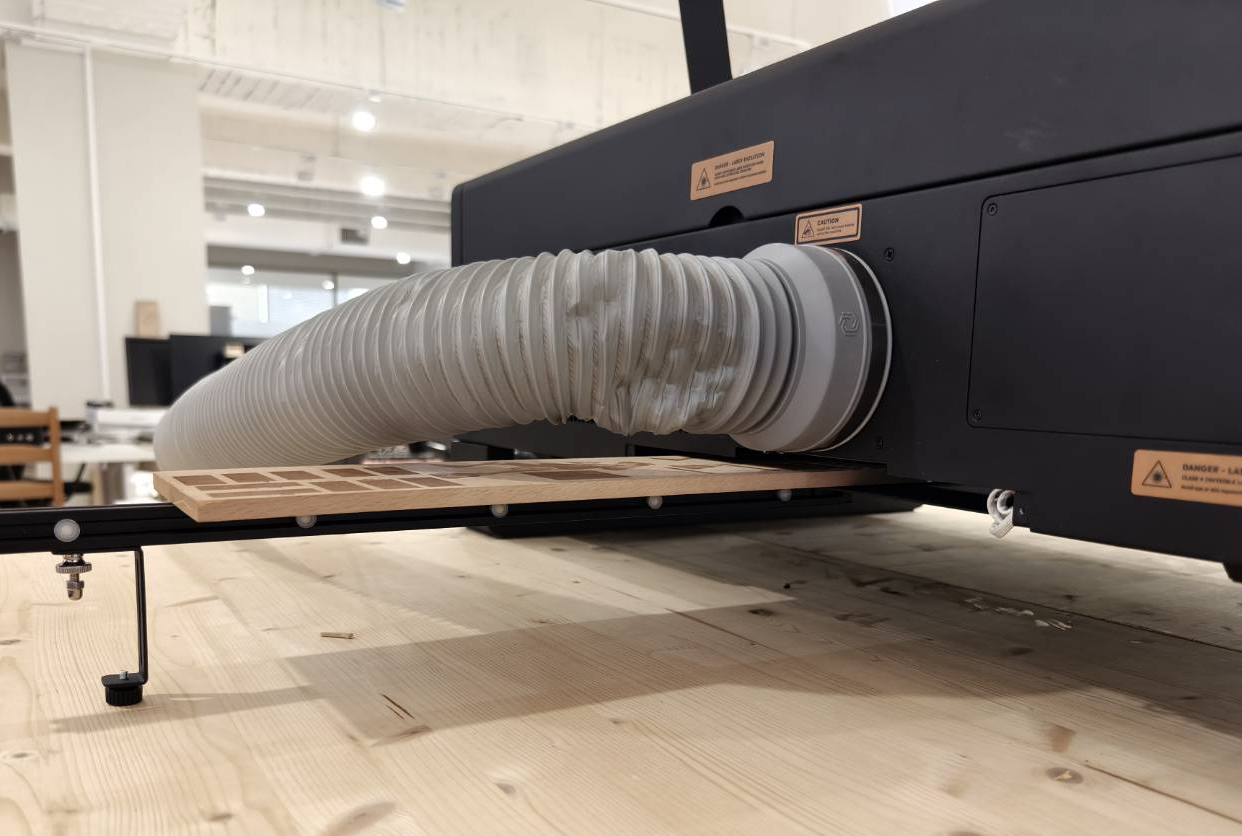

Se o seu material for muito longo e cair após passar pela parte traseira da máquina, adicione outra extrusão de extensão. Se o seu material for relativamente curto, pule esta etapa.

Fixe o ímã em uma das extrusões e instale os pés de extensão.

Use o ímã para fixar a extrusão na máquina. A altura dos pés pode ser ajustada.

Passo B12

Localize o cabo.

Passe-o pelo orifício próximo ao interruptor de fim de curso Y.

Conecte o cabo na tomada na parte traseira.

Localize a caixa de transferência e conecte a outra extremidade do cabo na caixa.

Posicione a caixa no canto inferior esquerdo da máquina.

Passo B13

Corte a abraçadeira, se houver uma no cabo do alimentador.

O cabo passará por um orifício no canto inferior esquerdo da máquina.

Conecte o cabo do alimentador à caixa.

Recoloque a caixa no lugar.

Passo B14

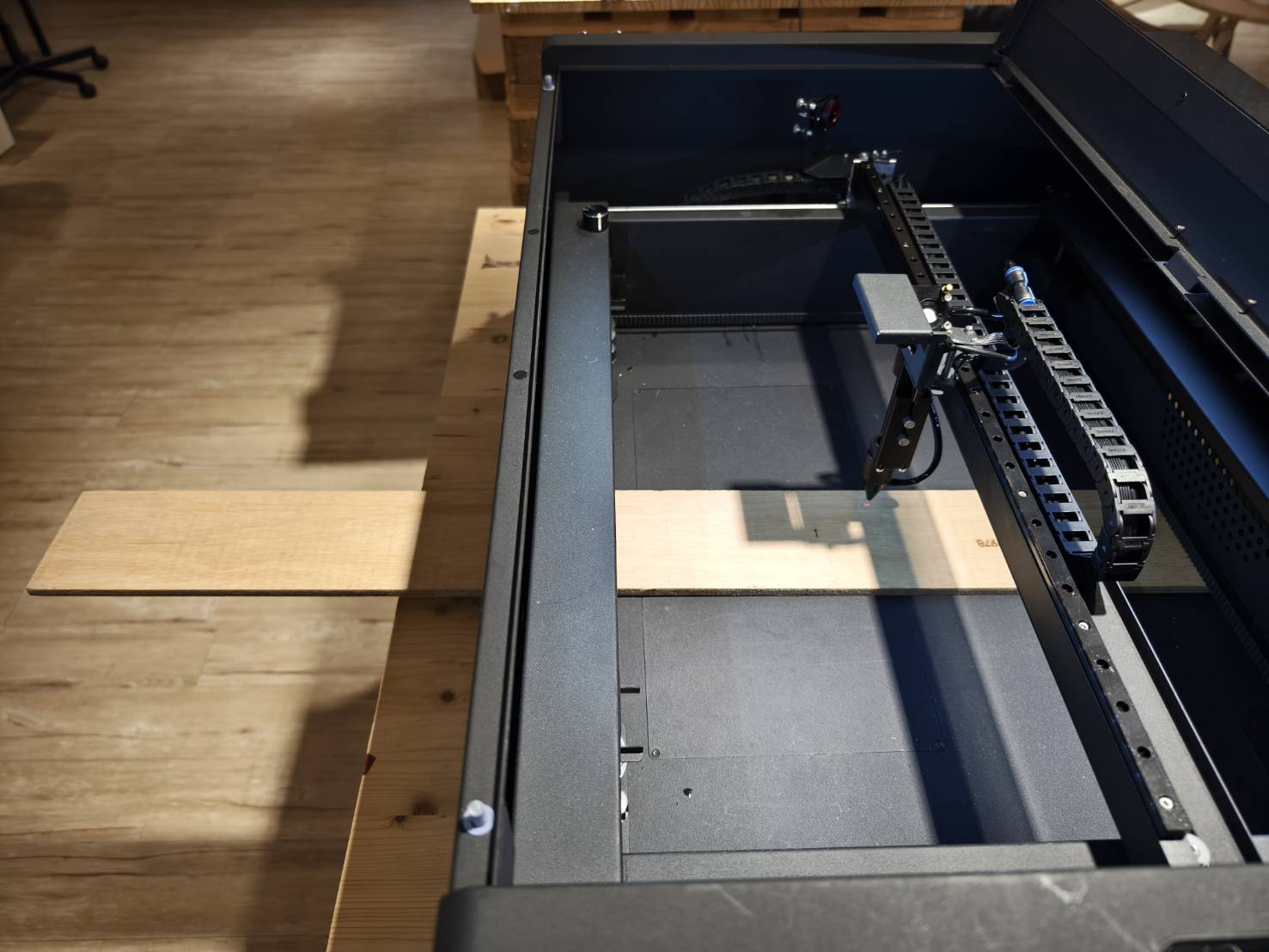

Coloque o material no alimentador, aperte os parafusos de ajuste para fixar o material firmemente e empurre-o para dentro da máquina.

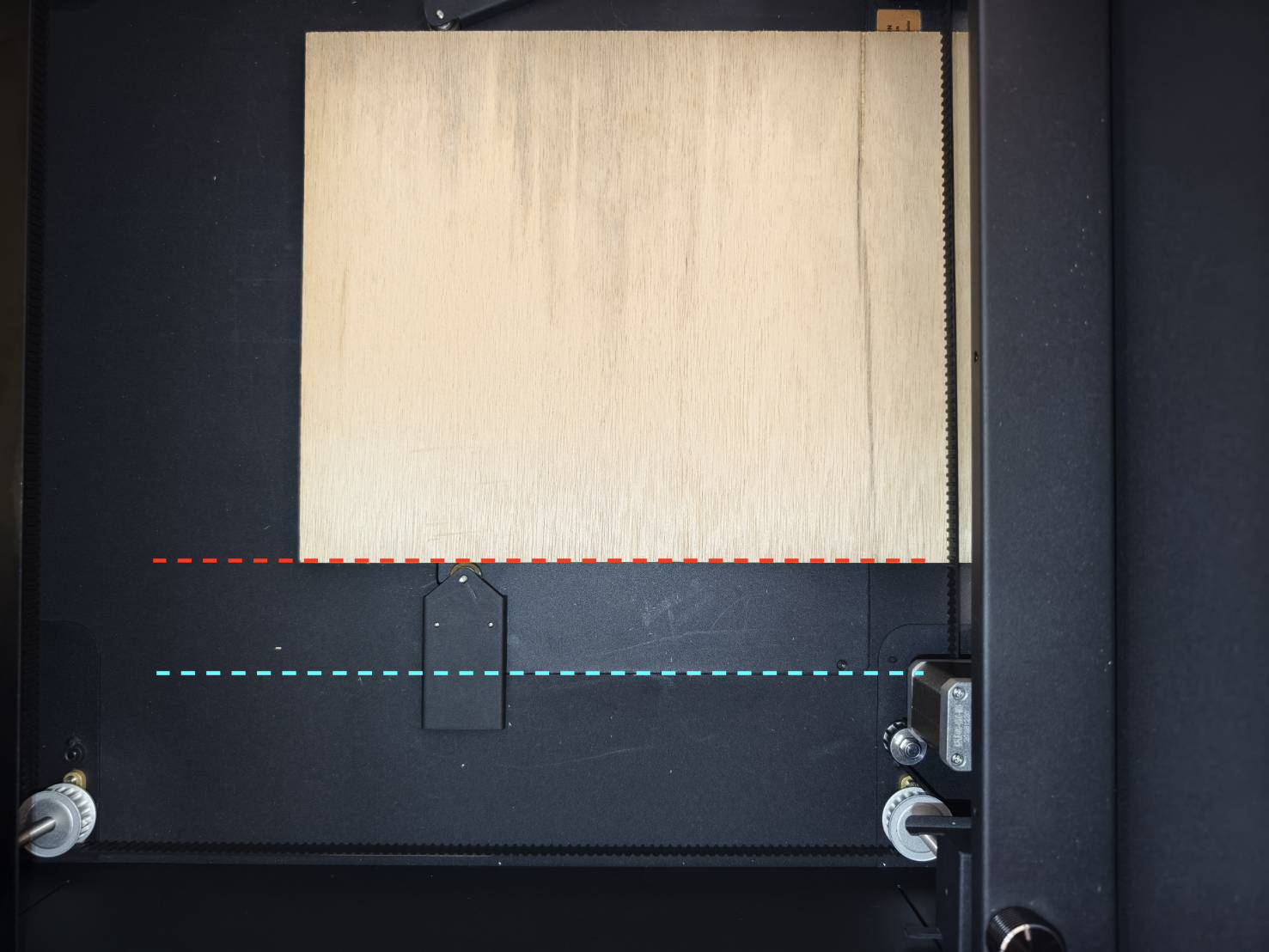

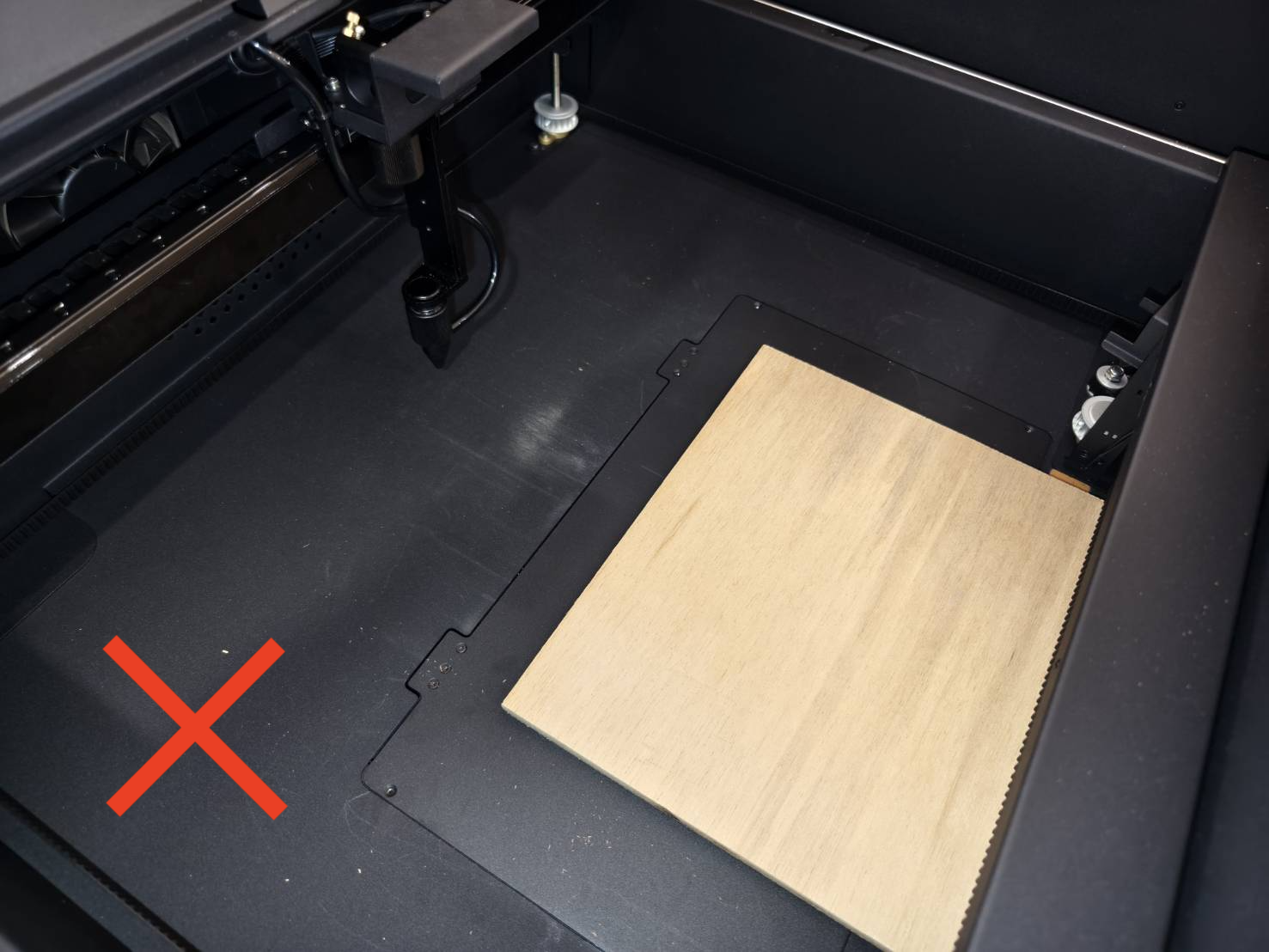

Empurre o material até que a placa inferior esteja coberta para evitar que bata na borda, caso haja uma folga ou diferença entre a placa e a abertura.

Passo B15

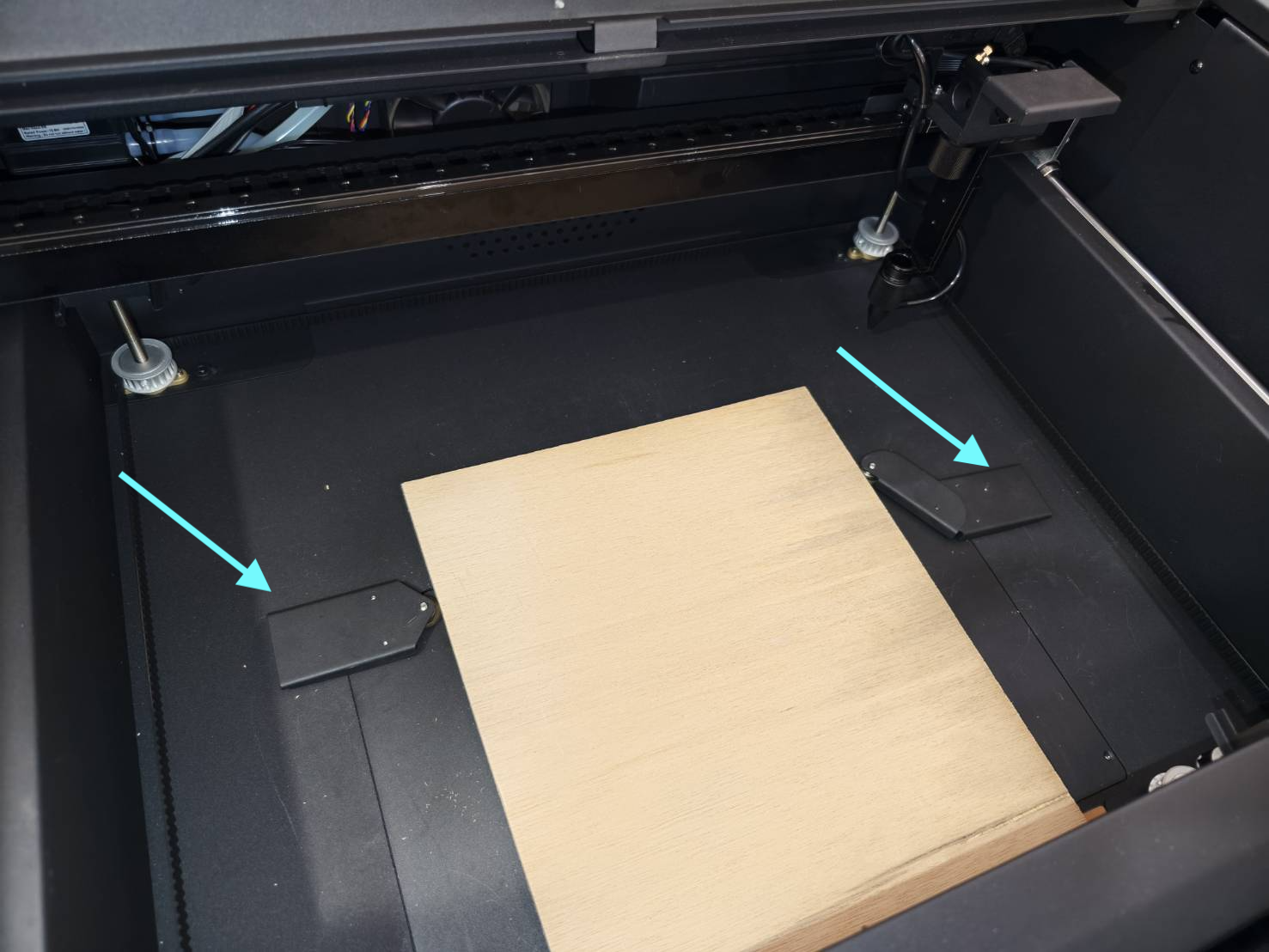

Localize o fixador. Esta ferramenta é usada para prender o material e evitar que ele saia do alinhamento.

Posicione o fixador em ambos os lados do material.

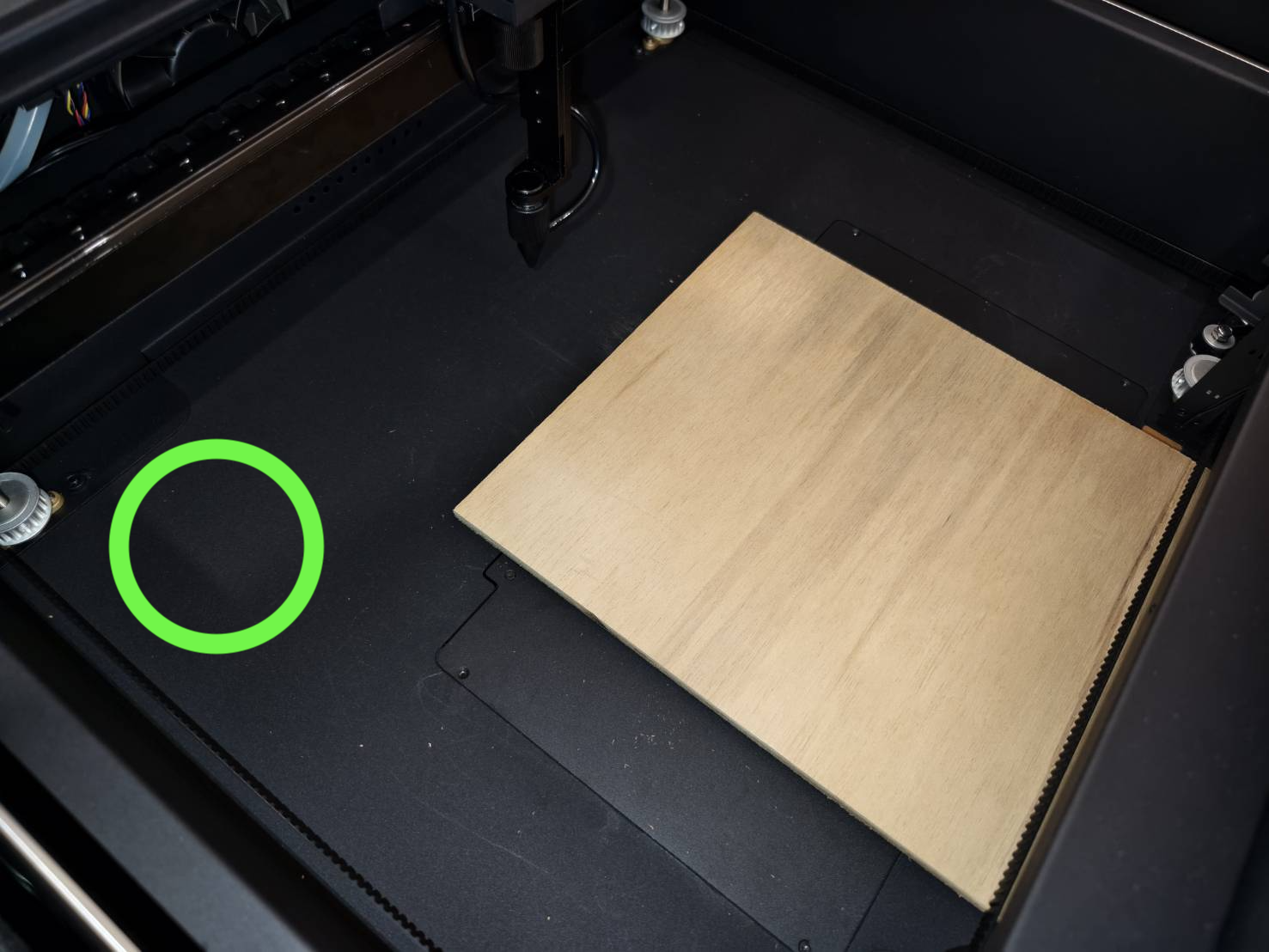

Você pode usar a folga da tampa inferior como guia para alinhar o material e deixá-lo reto.

Passo B16

Ligue a máquina.

Passo B17

Certifique-se de que a lente de foco esteja configurada no padrão, proporcionando uma distância focal de 4 mm.
Se você não souber como verificar, consulte este article.

Por padrão, a lente de foco estará na posição superior, com uma distância focal de 4 mm, o que significa que haverá uma distância de 4 mm entre a ponta do bico e a superfície do material.

Passo B18

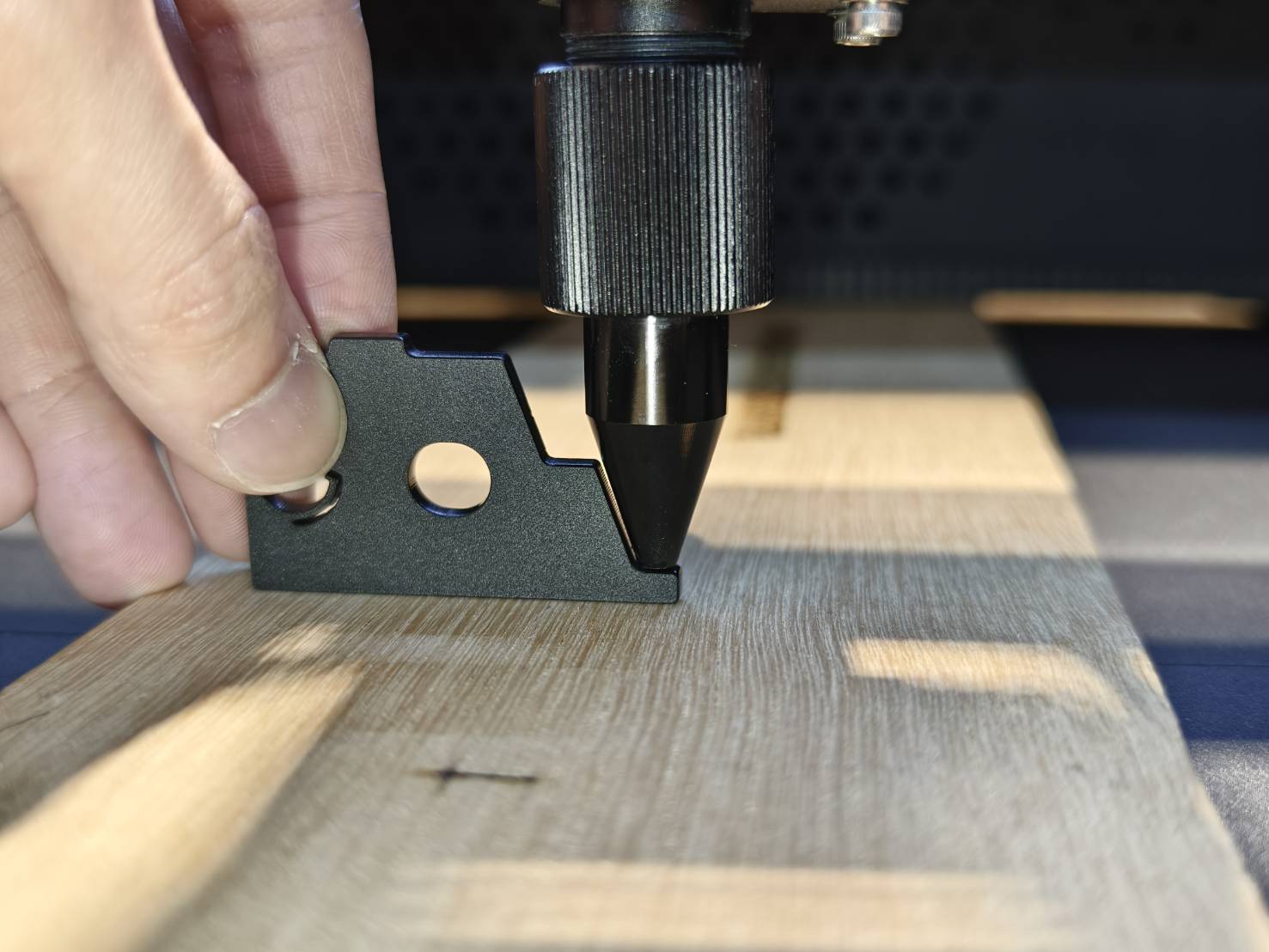

Realize o foco manual usando a ferramenta. A ponta da ferramenta tem uma espessura de 4 mm, e a utilizaremos para fazer o foco. (Se você perdeu sua ferramenta, pode usar as Instruções para cortar uma nova você mesmo.)

Passo B19

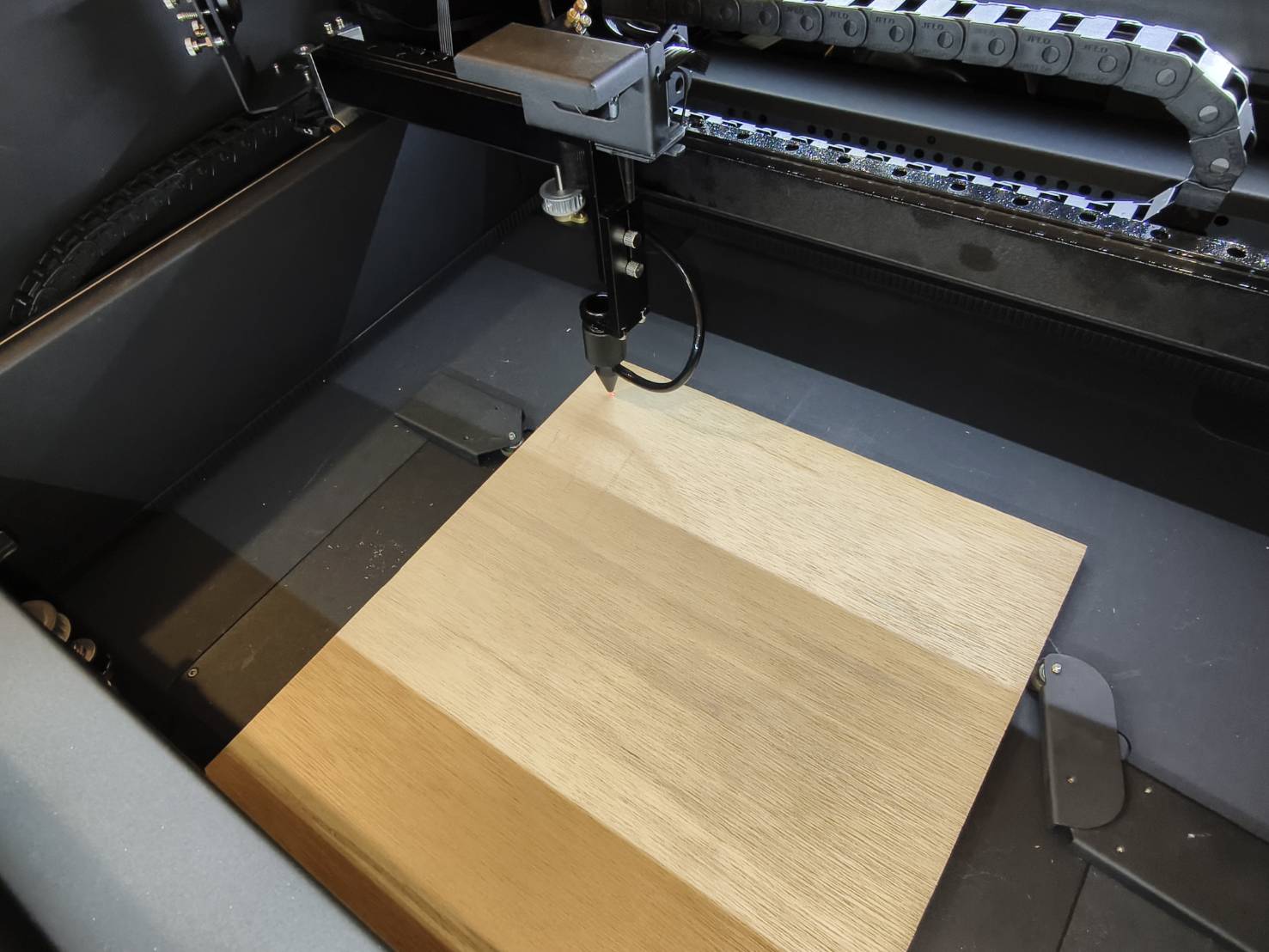

Mova o cabeçote do laser para a área que deseja gravar ou cortar e feche a porta.

Passo B20

Certifique-se de ter as seguintes versões de software e firmware para utilizar a função rotativa.

*Versão do Beam Studio 2.5.0 ou superior (Guia)*	A versão do firmware 6.0.9 ou superior. (Guia)

Passo B21

Inicie o Beam Studio e abra as Configurações do Documento.
Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
