Descrição
Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Passagem (Base Aberta). Esta configuração permite o manuseio fácil de materiais mais longos, possibilitando a produção contínua e maximizando a eficiência.
Siga as instruções correspondentes a esta configuração específica.
Página de Explicação da Configuração do Alimentador Automático
Desembalagem:
| Conteúdo do Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector de trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que saia na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, onde um conector é para o cabo da máquina e o outro é para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para fixação do ímã. | 4 peças |
| 14 | Grampo de trilho | Será utilizado para fixar o conjunto na máquina. Algumas configurações não necessitarão desta peça. | 1pc |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave hexagonal M4 | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esfera brancas integradas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector de trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será utilizada para substituir a original ao usar a configuração mais longa. | 1pc |
| 9 | Cabo de Extensão | Este cabo será utilizado para estender o cabo do alimentador ao usar a configuração mais longa. | 1pc |
| 10 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esfera brancas integradas nos trilhos. | 3 peças |
Passo E1
Instale o Beambox II - Acessório de Passagem e Base Aberta.
Passo E2
Instale o Complemento de Extensão do Beambox II (Pés) e abra a tampa inferior, consultando o guia abaixo.
Guia de Instalação da Extensão
(Por favor, ignore a instalação da parte do bolso.)
Passo E3
Após instalar o Complemento de Extensão (Pés) e abrir a tampa inferior, desligue a máquina e desconecte o cabo de alimentação.
Passo E4

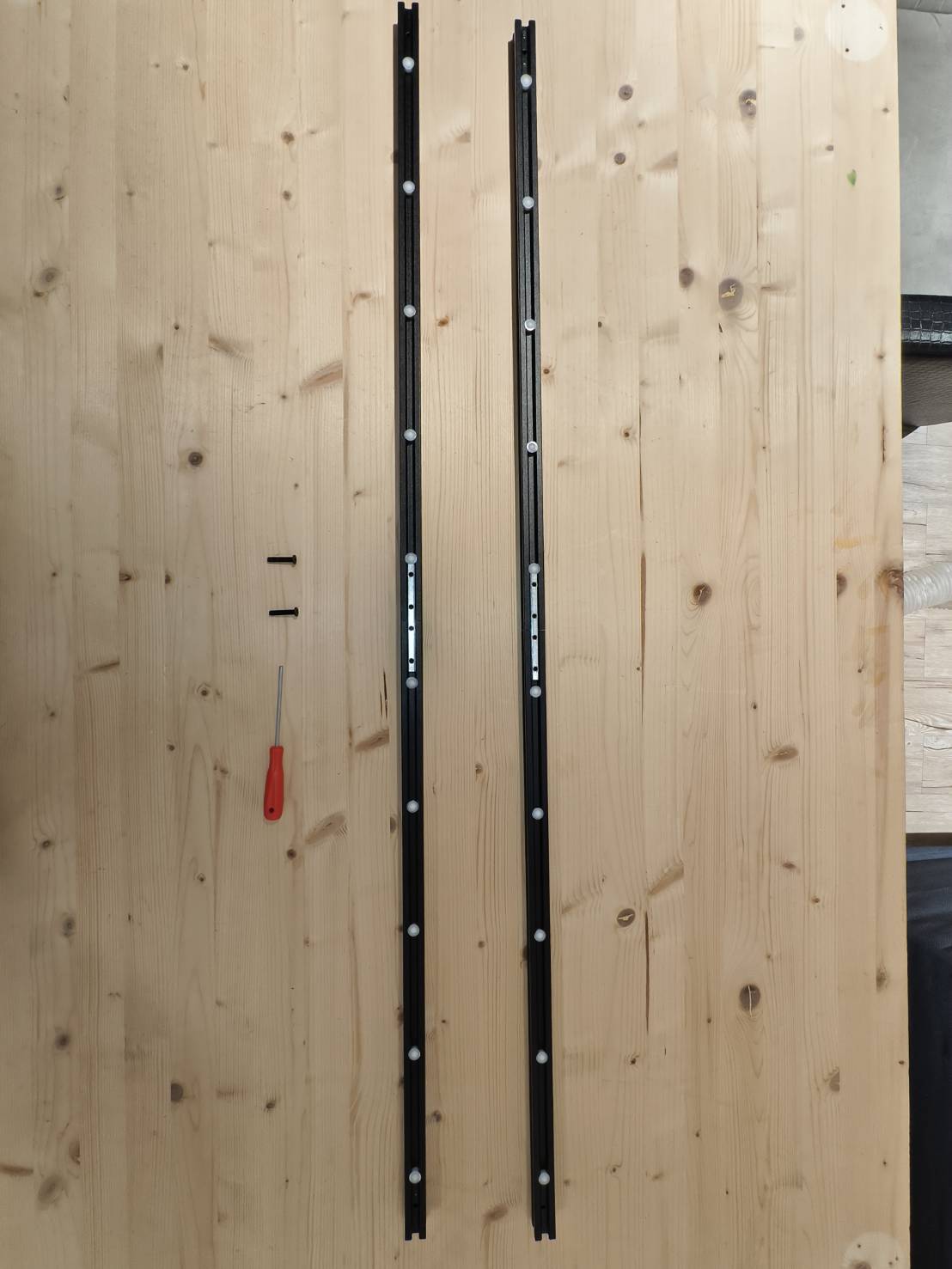

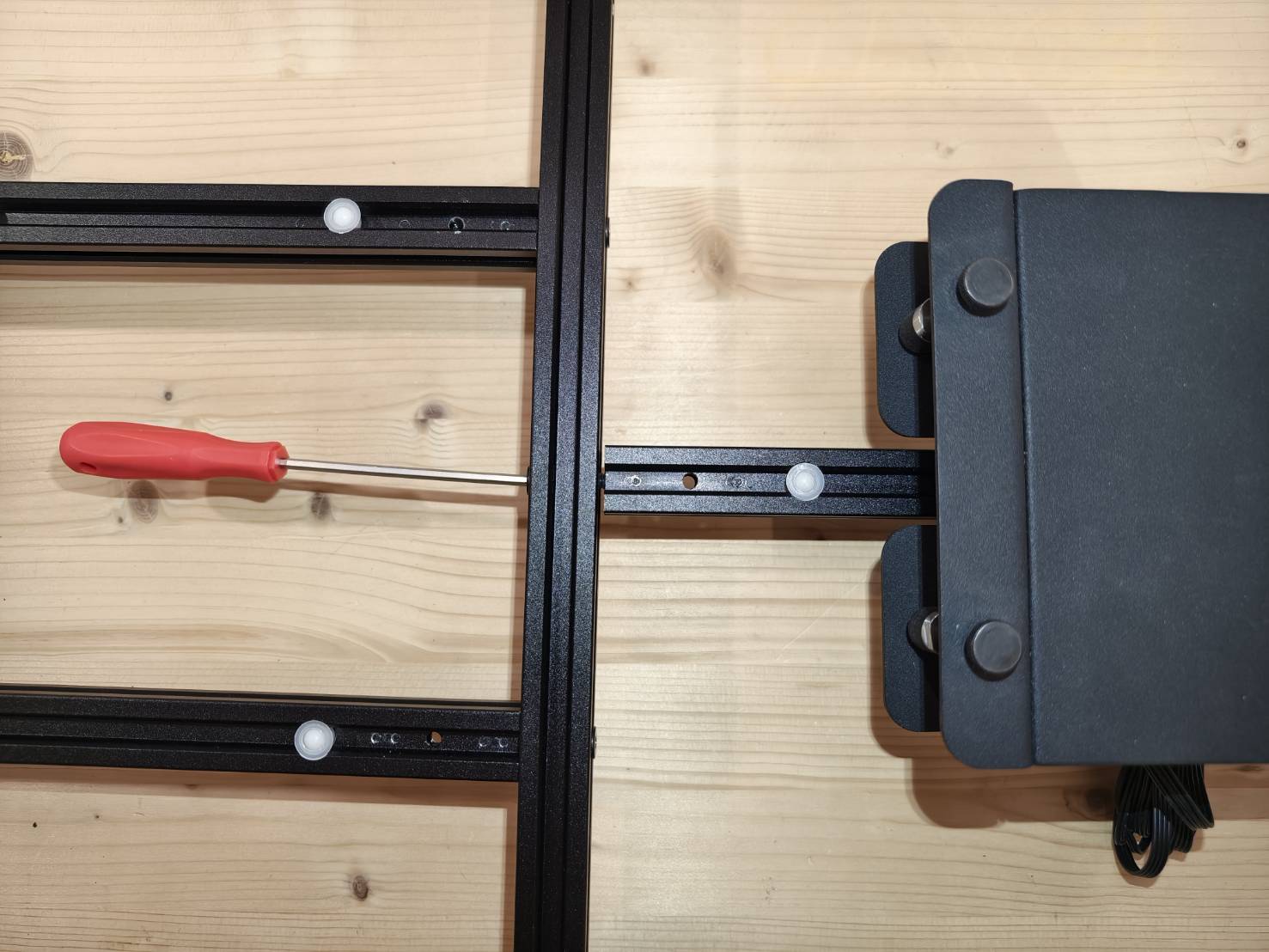

Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo E5

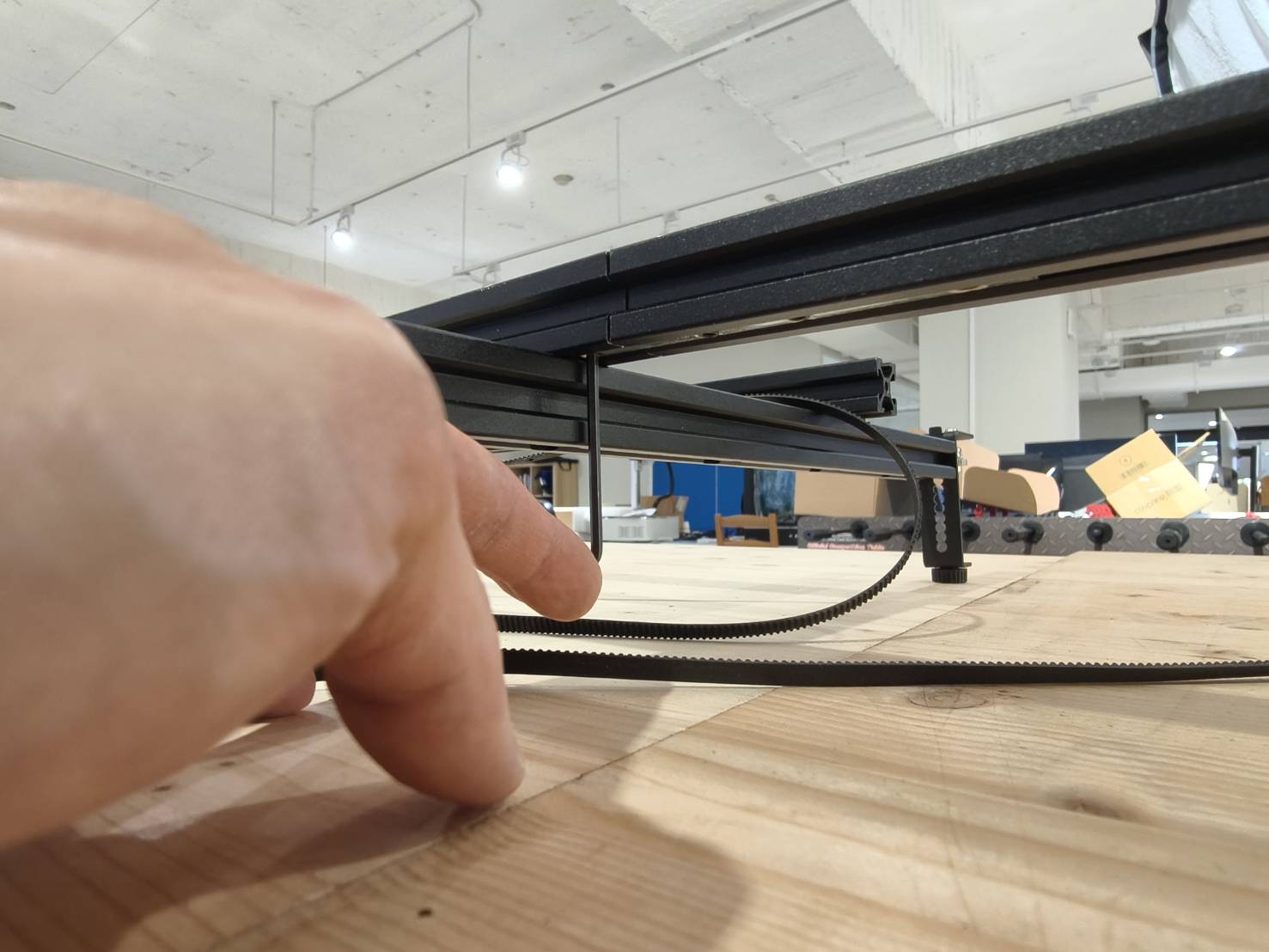

Solte a correia e identifique seu lado mais longo.
Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto.
Passo E6

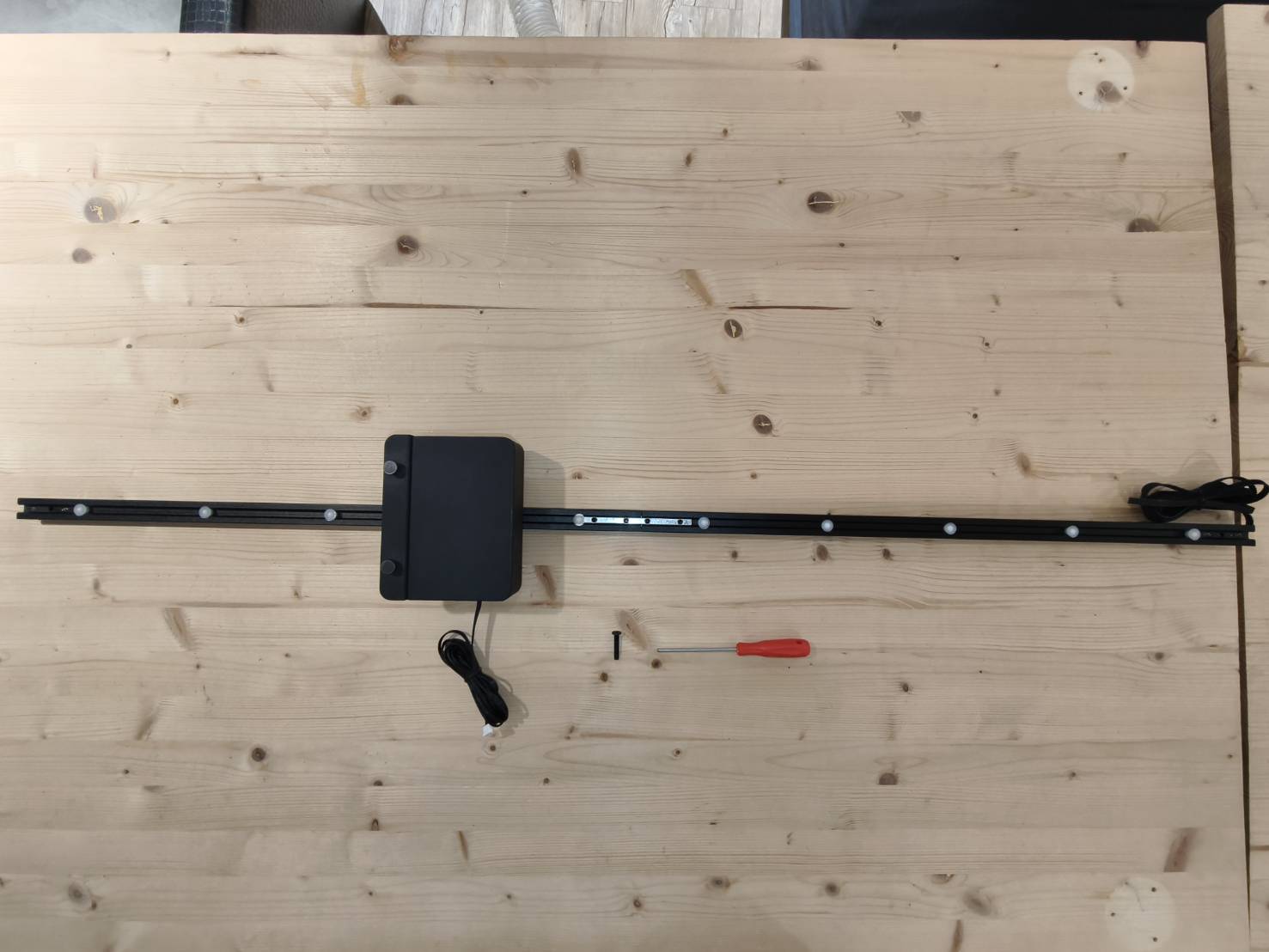

Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia fique do mesmo lado da superfície plana do alimentador.
Passo E7

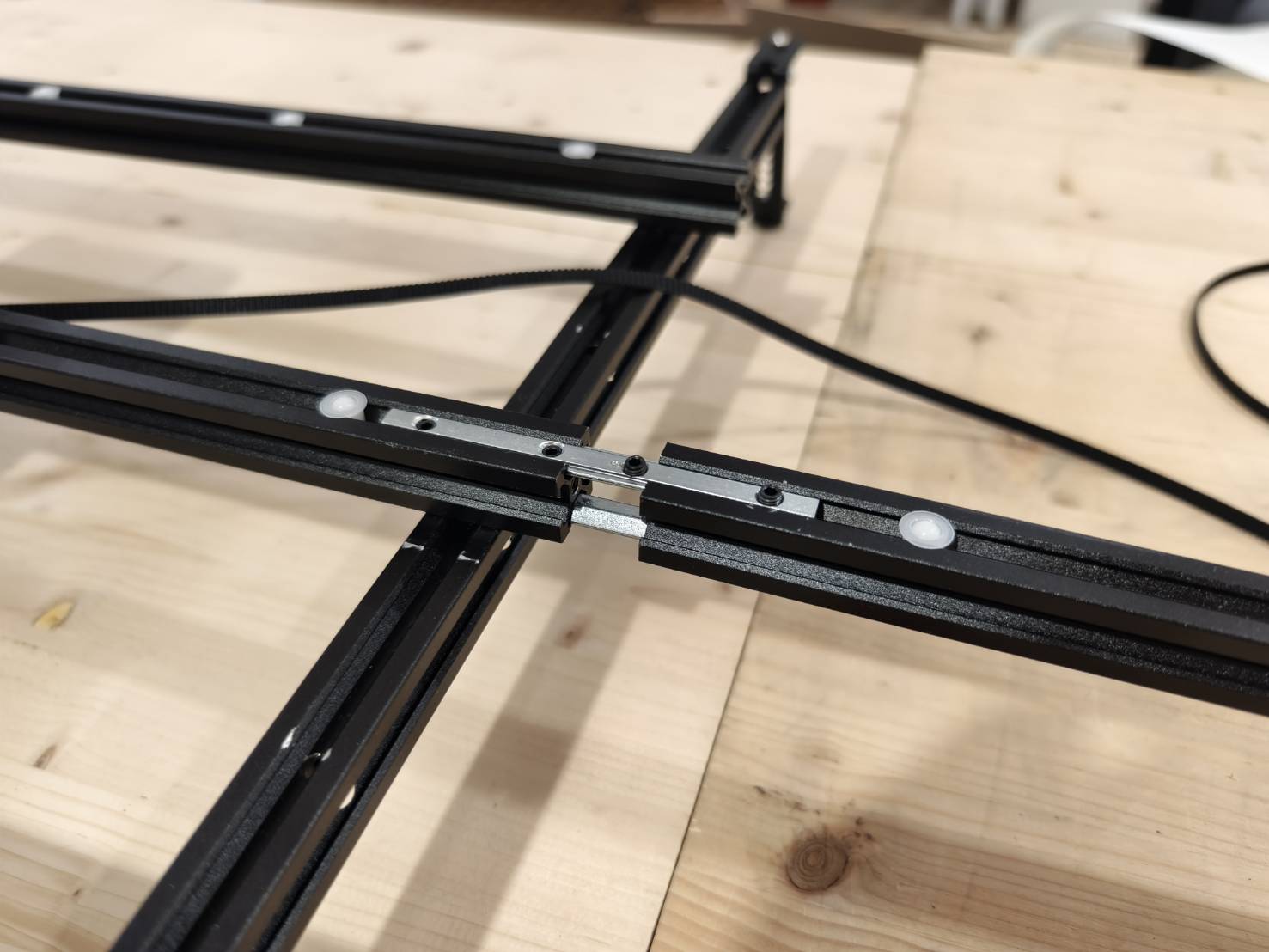

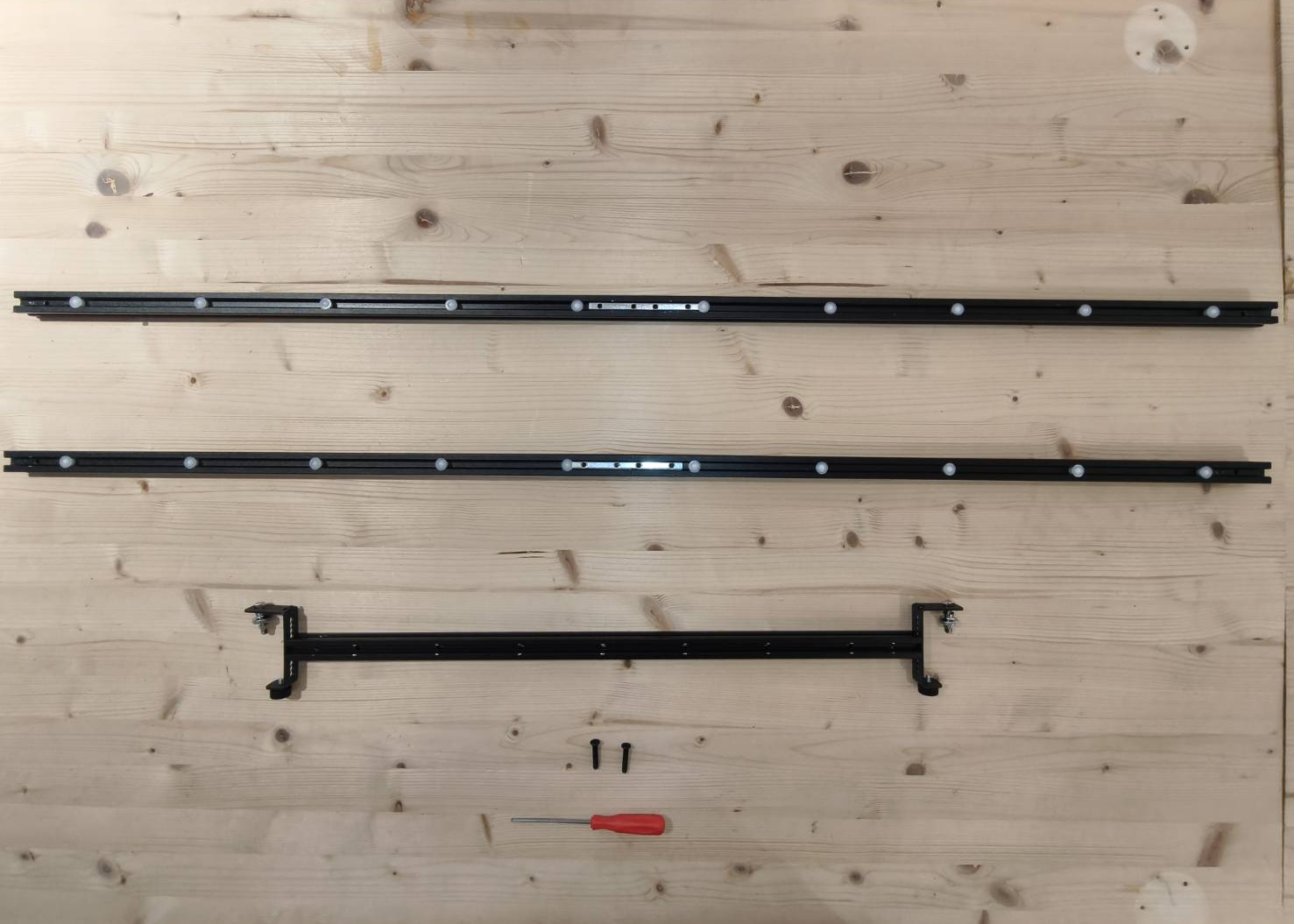

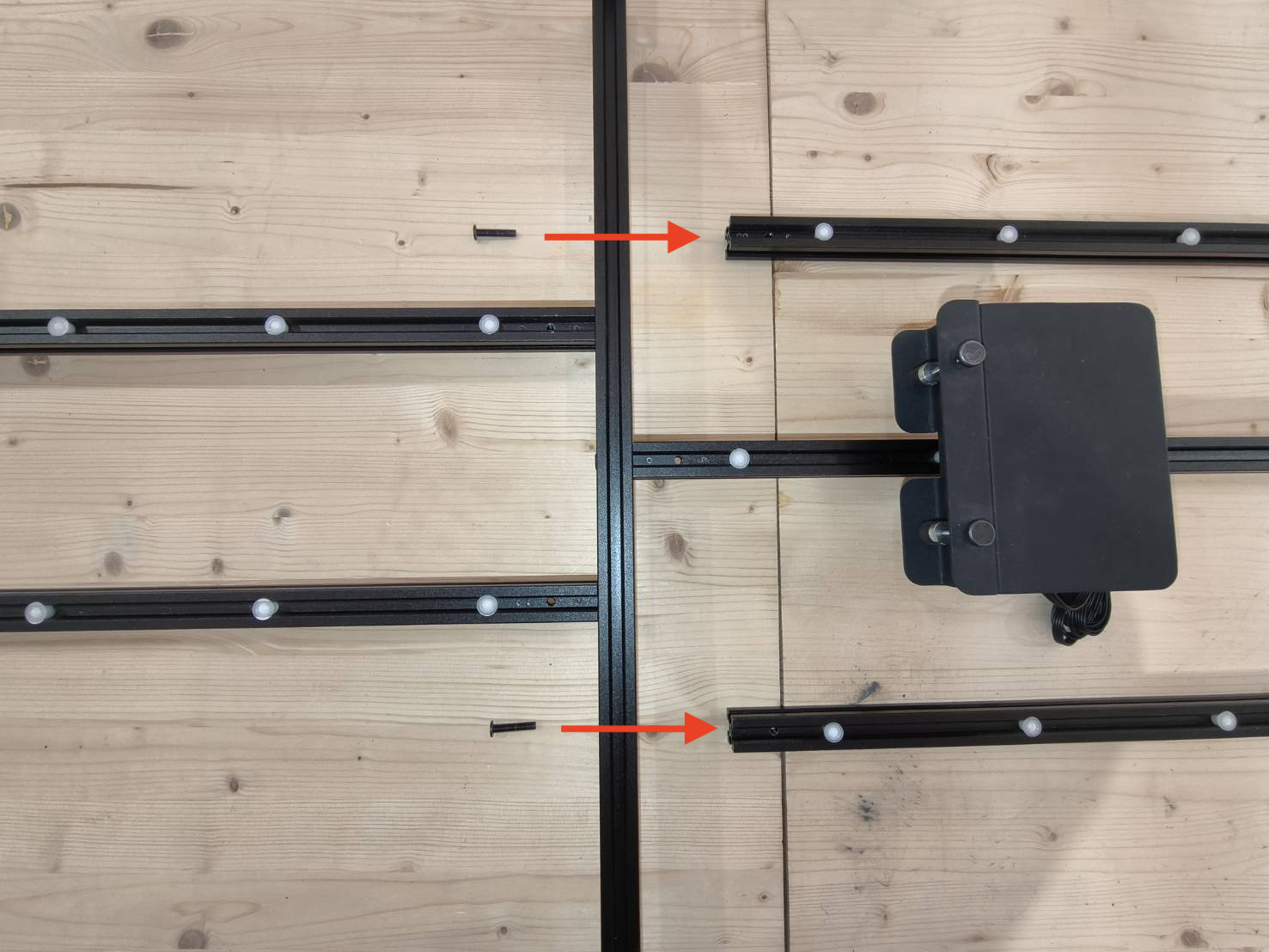

Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).

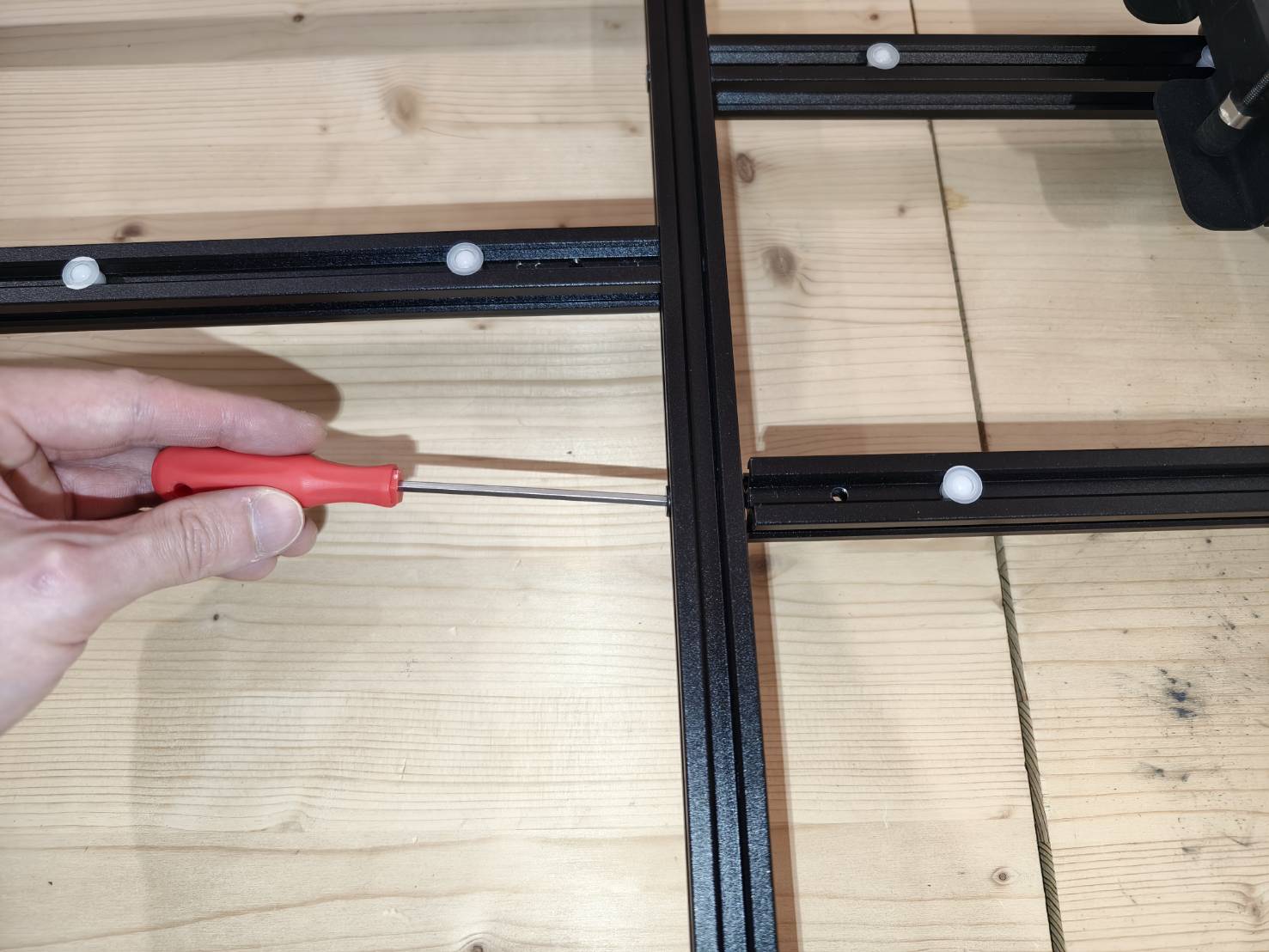

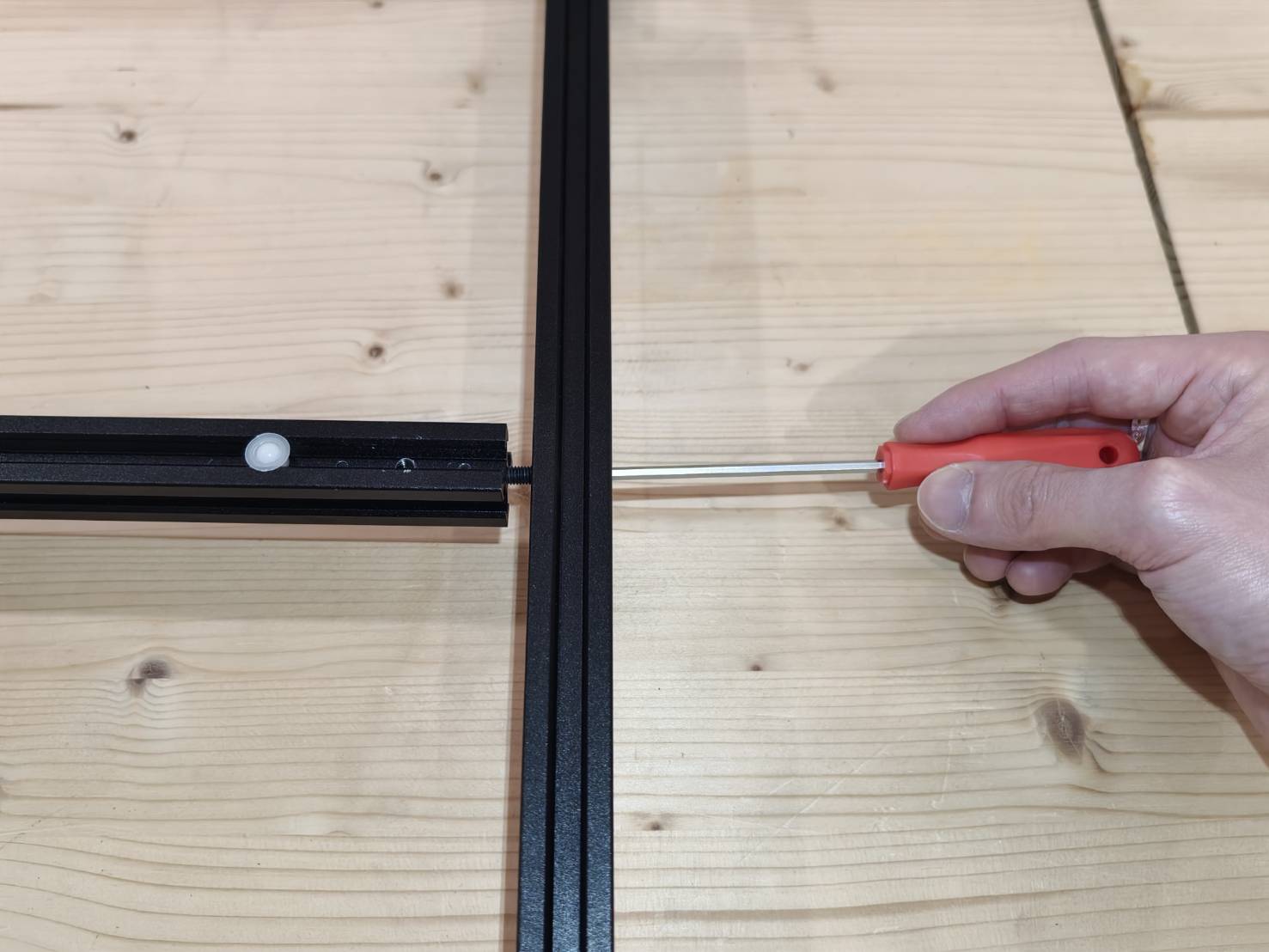

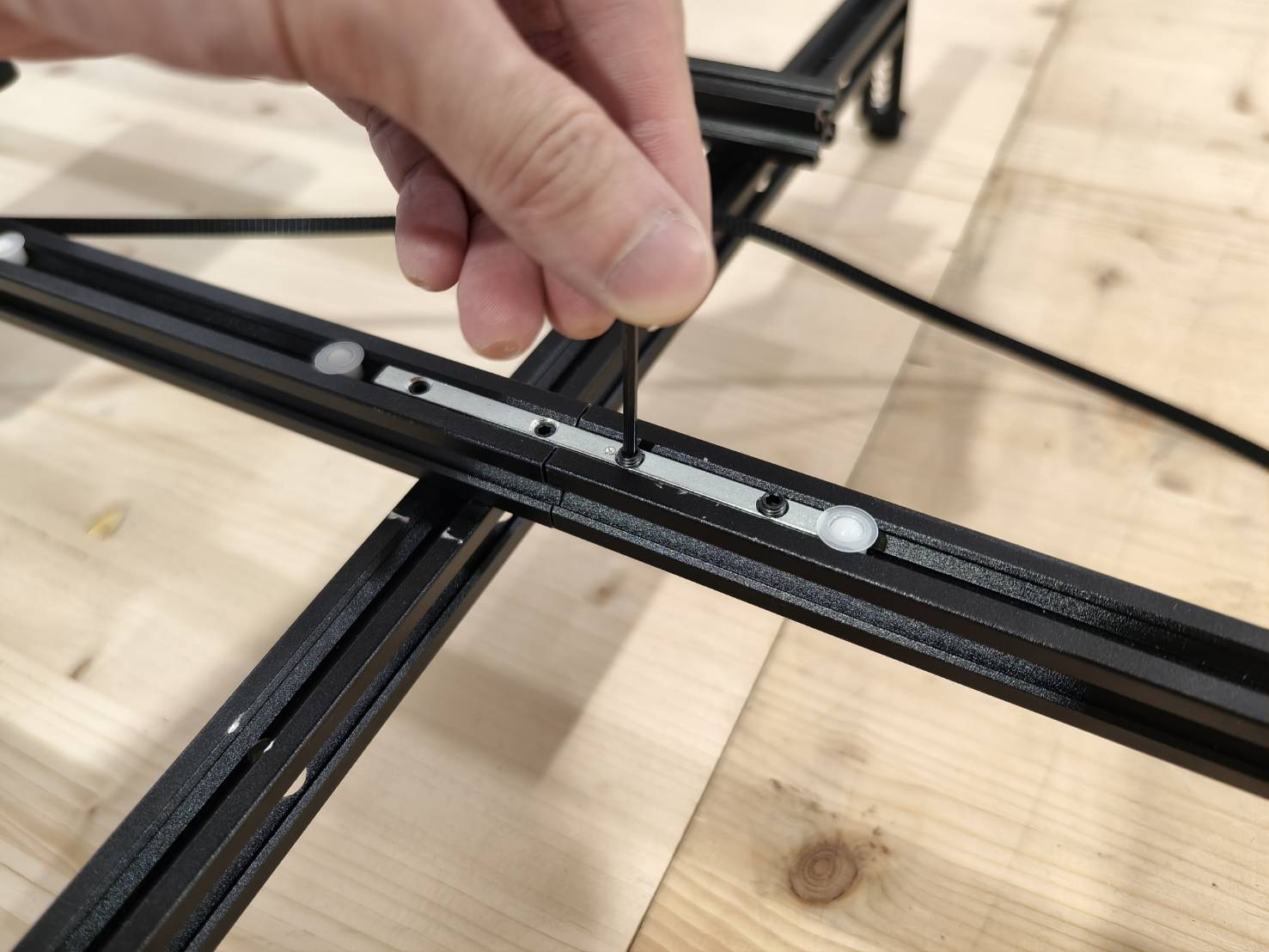

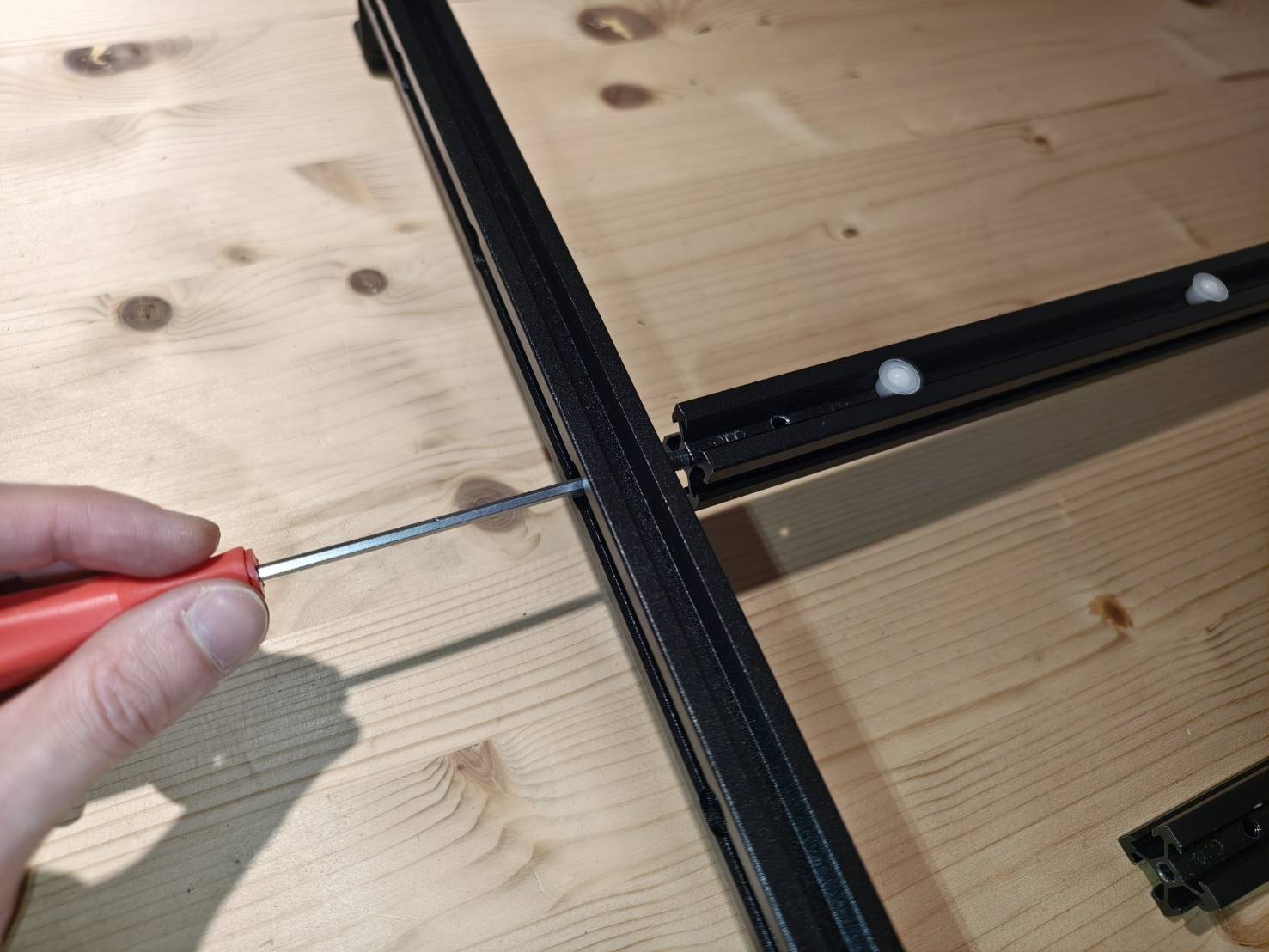

Cada bloco possui quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão possui rodas brancas, pois estas são para o movimento dos alimentadores. Os conectores devem estar do mesmo lado e abaixo das rodas brancas.)
Passo E8
Fixe a correia no lado longo com o retentor de correia que foi removido anteriormente.
(Certifique-se de que a correia esteja tensionada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo E9

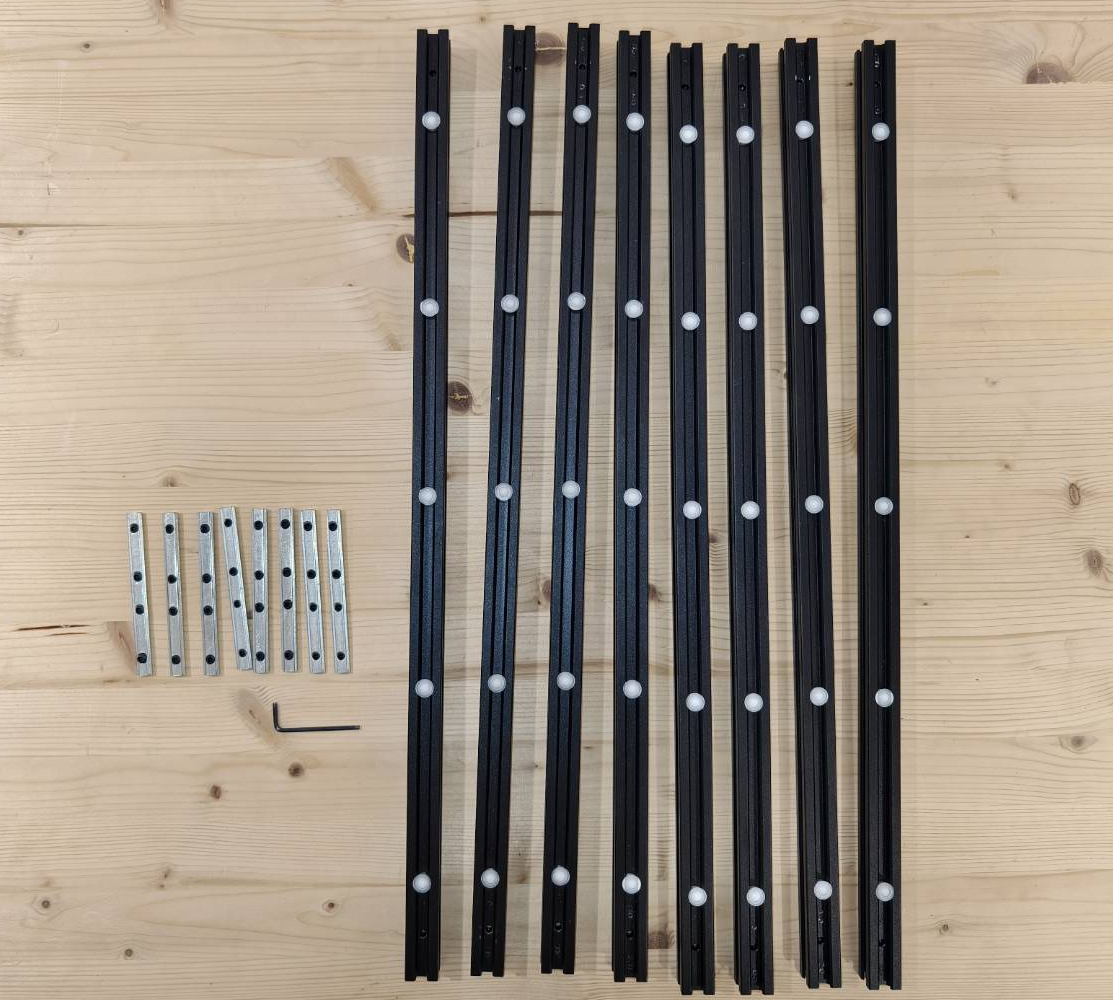

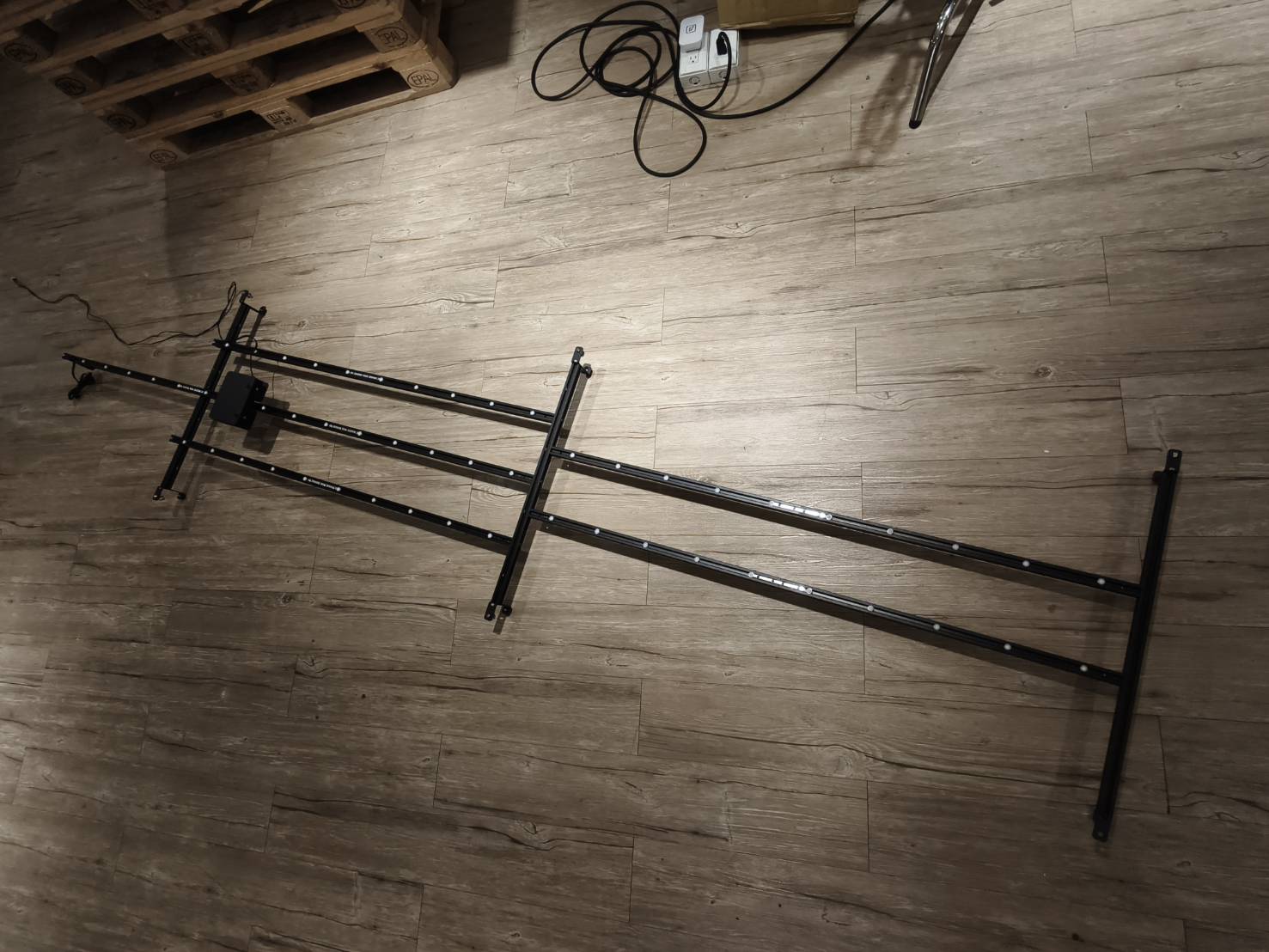

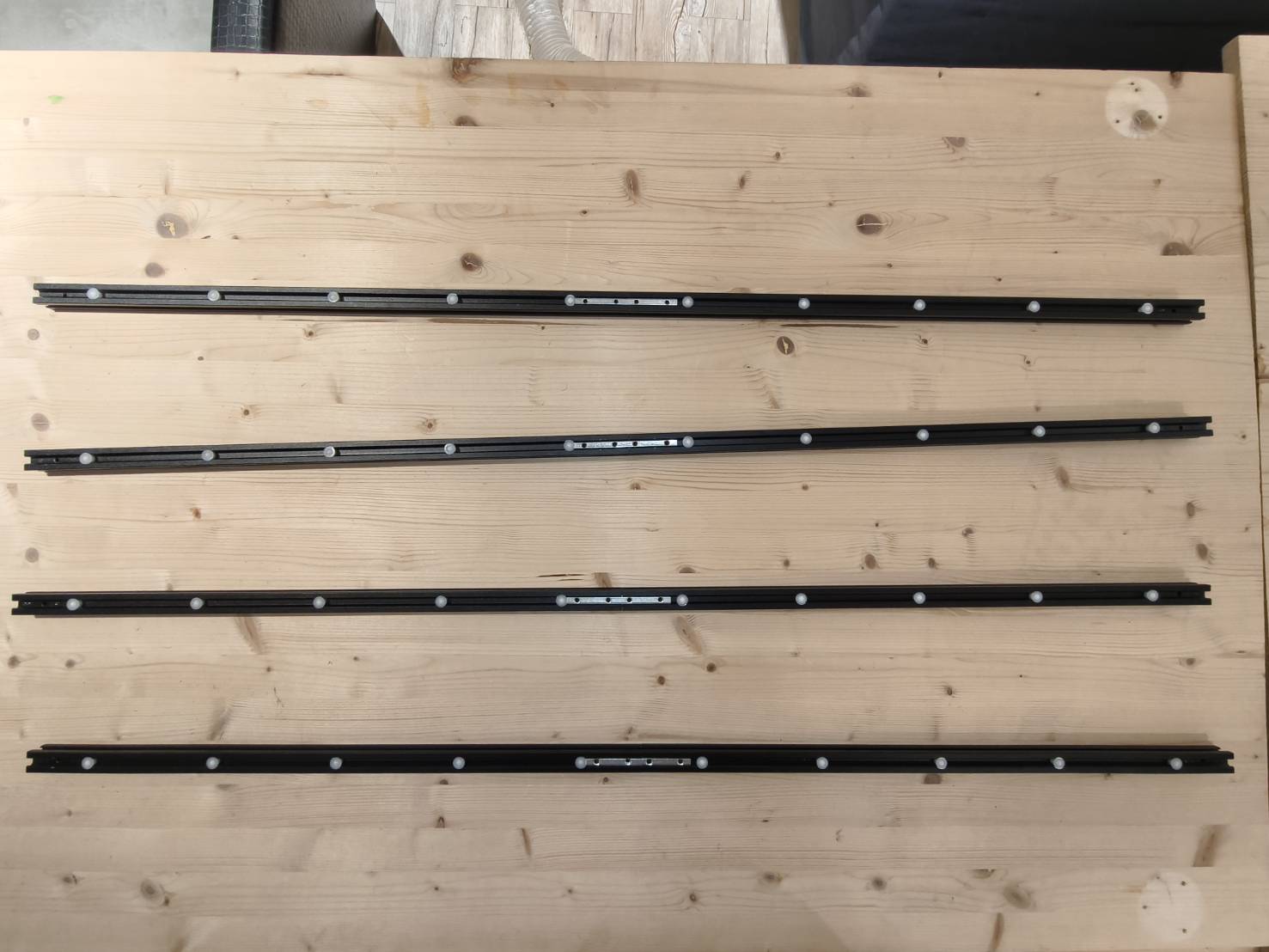

Localize 8 trilhos e 8 conectores de trilho, e conecte cada par para estendê-los. Você terá um total de quatro conjuntos de trilhos estendidos.
Você pode consultar esta etapa ou as etapas seguintes para o método de instalação.
Passo E10

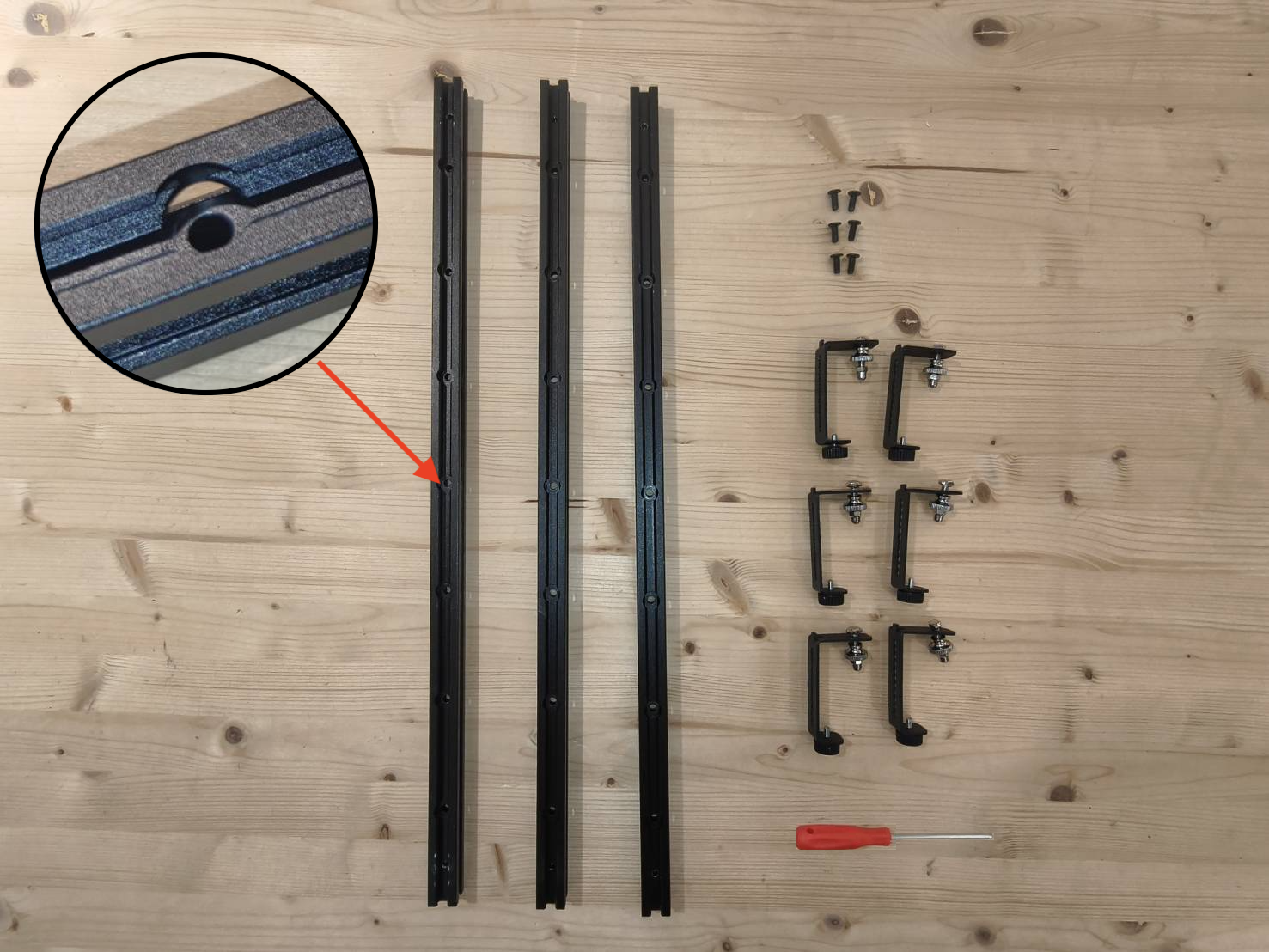

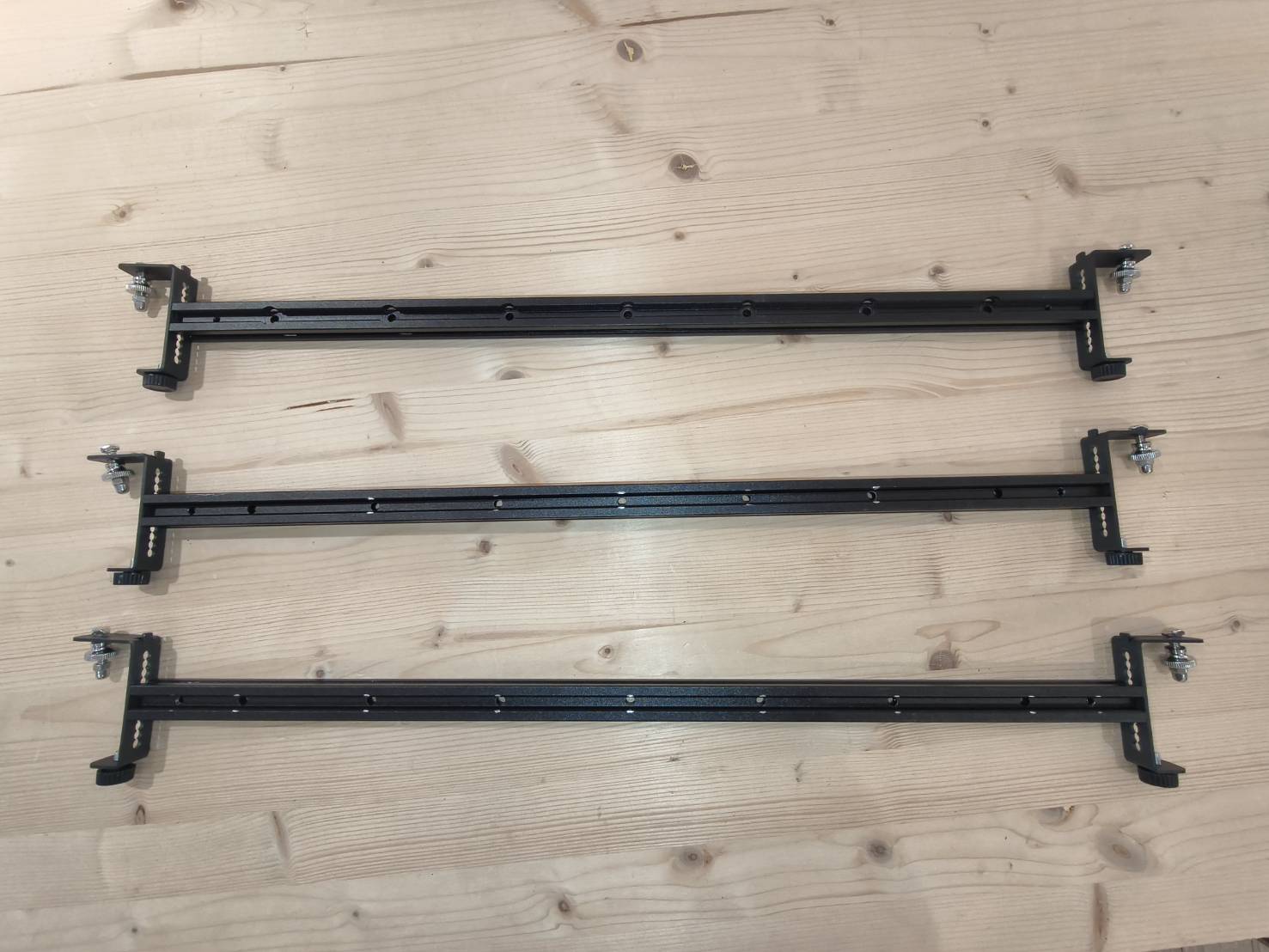

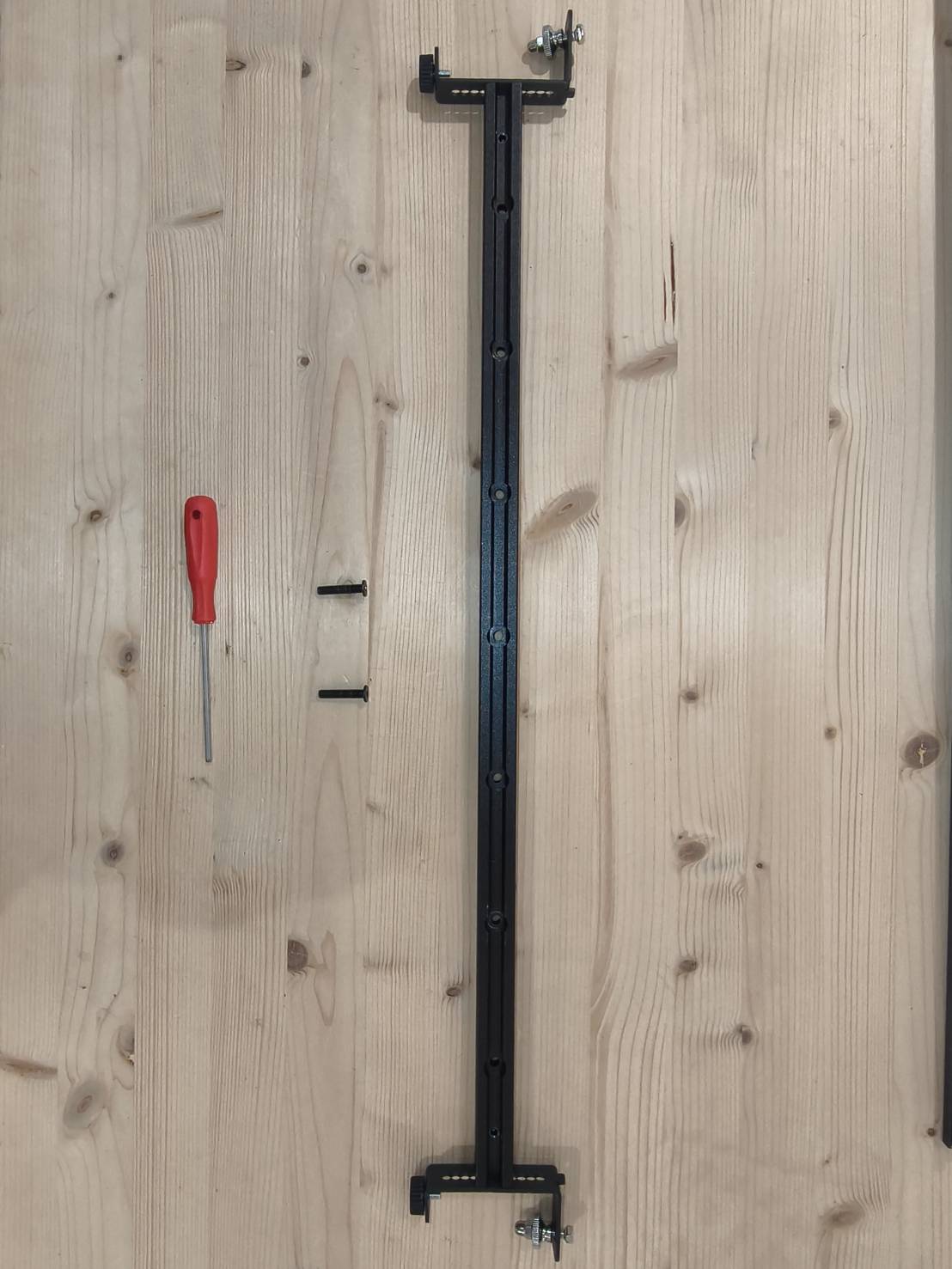

Localize 3 vigas de fixação de trilho (sem roletes brancos), 6 elevadores de trilho e 6 parafusos curtos (M5*6).
Observe que as vigas de fixação do trilho não possuem roletes brancos e os furos dos parafusos têm uma borda superior alargada.
Use os parafusos curtos para instalar os elevadores de trilho em ambos os lados de cada viga de fixação. Você deve obter 3 conjuntos de montagens de viga de fixação + elevador de trilho.
Recomendamos fixar todos os elevadores de trilho no furo marcado com "5", que é o furo central.
O método de instalação é o seguinte:
Certifique-se de que, quando a viga de fixação do trilho estiver na vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, afrouxe os parafusos, gire o elevador do trilho e aperte-os novamente.
Passo E11

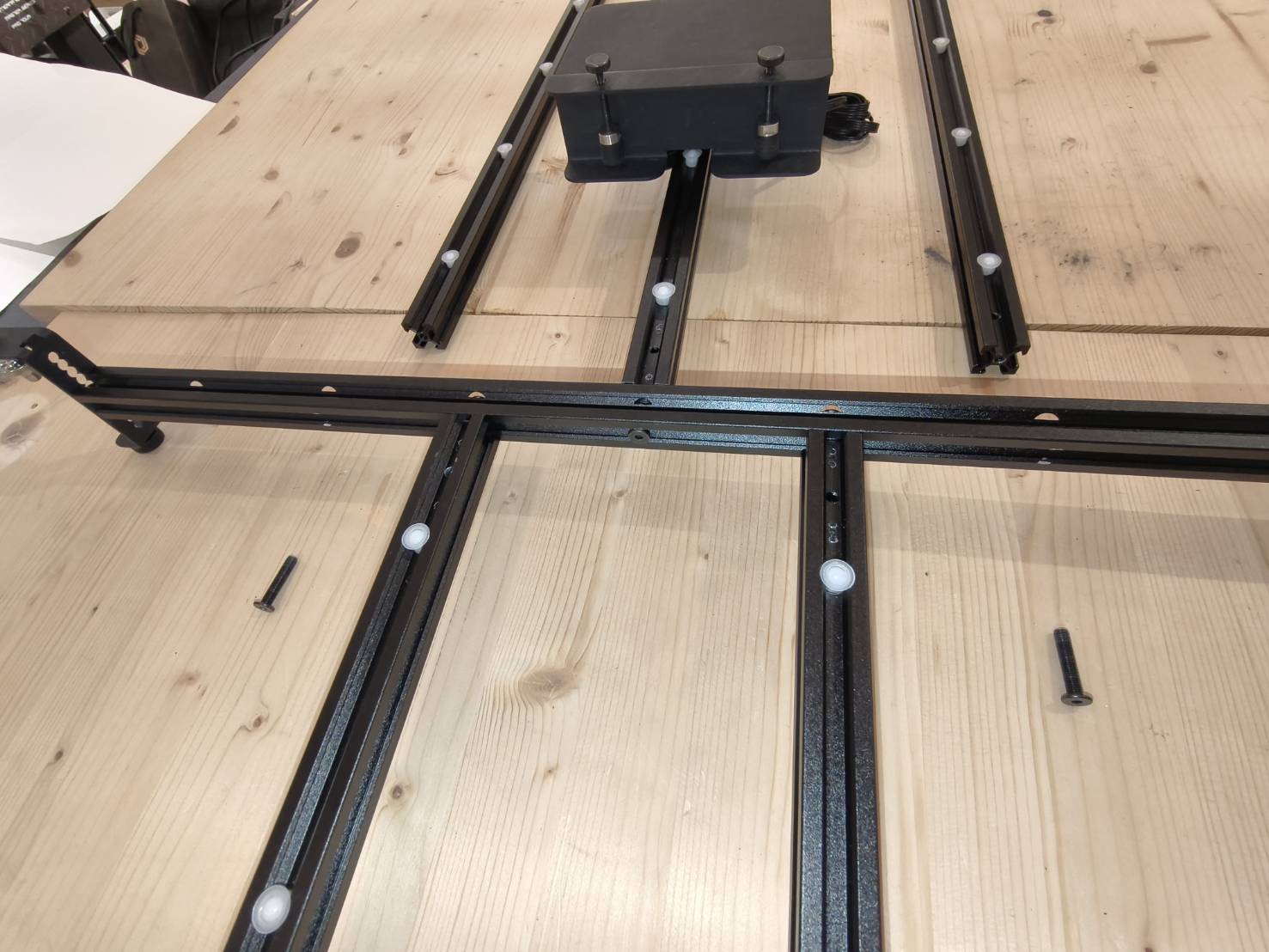

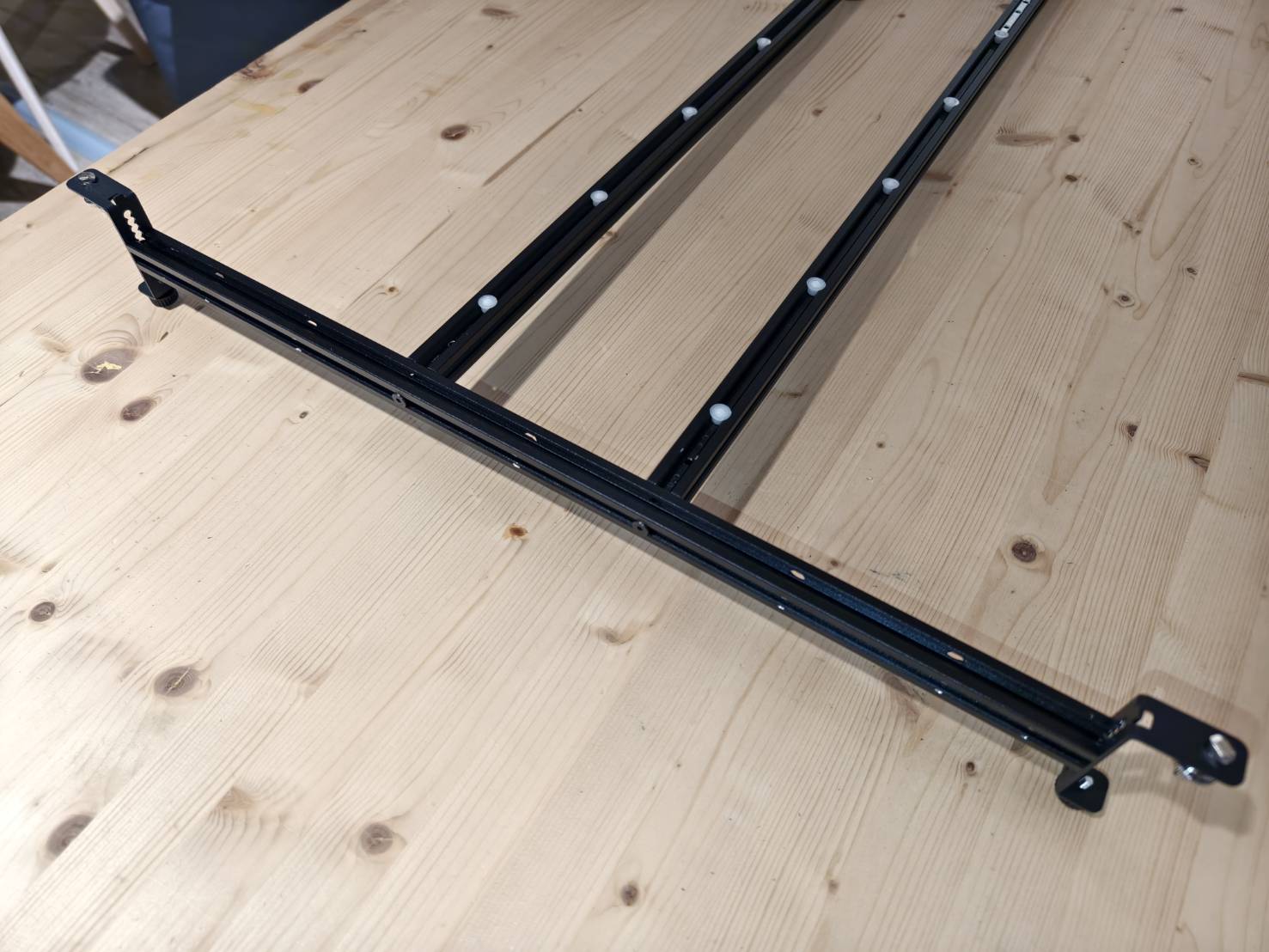

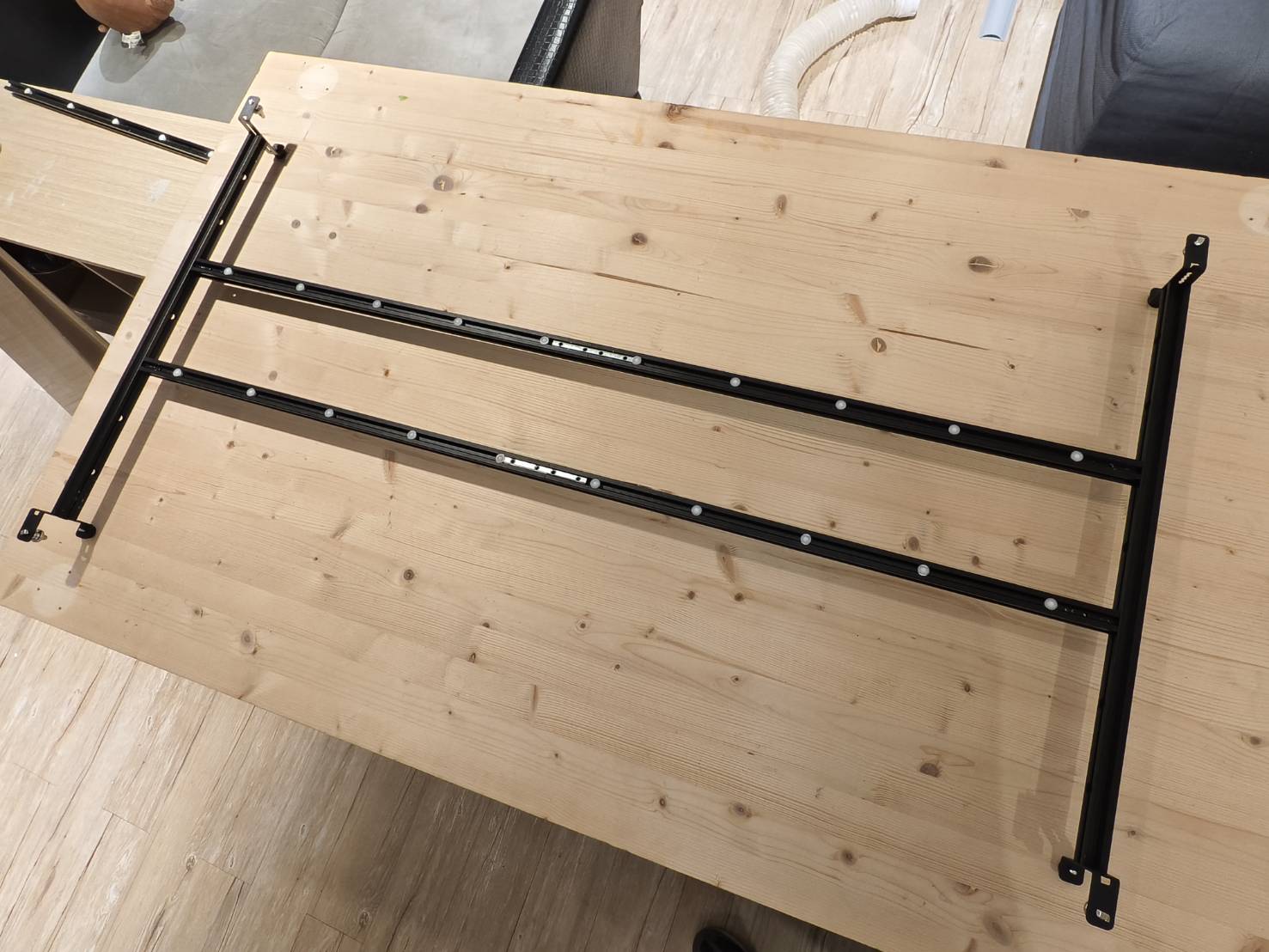

Prepare 2 trilhos estendidos, 1 conjunto de viga de fixação de trilho + elevador e 2 parafusos longos (M5x22).
Monte os trilhos na viga de fixação do trilho em ambos os lados do furo central do parafuso, conforme mostrado na imagem.
(Durante a instalação, certifique-se de que os pés de borracha preta na viga estejam voltados para baixo e as rodas de esferas brancas nos trilhos estejam voltadas para cima.)
Passo E12
Prepare 1 conjunto de apoios para os pés da viga do trilho e 2 parafusos longos (M5x22).
Instale no outro lado para fixá-lo, com os apoios pretos para os pés da viga do trilho voltados para baixo.
Passo E13

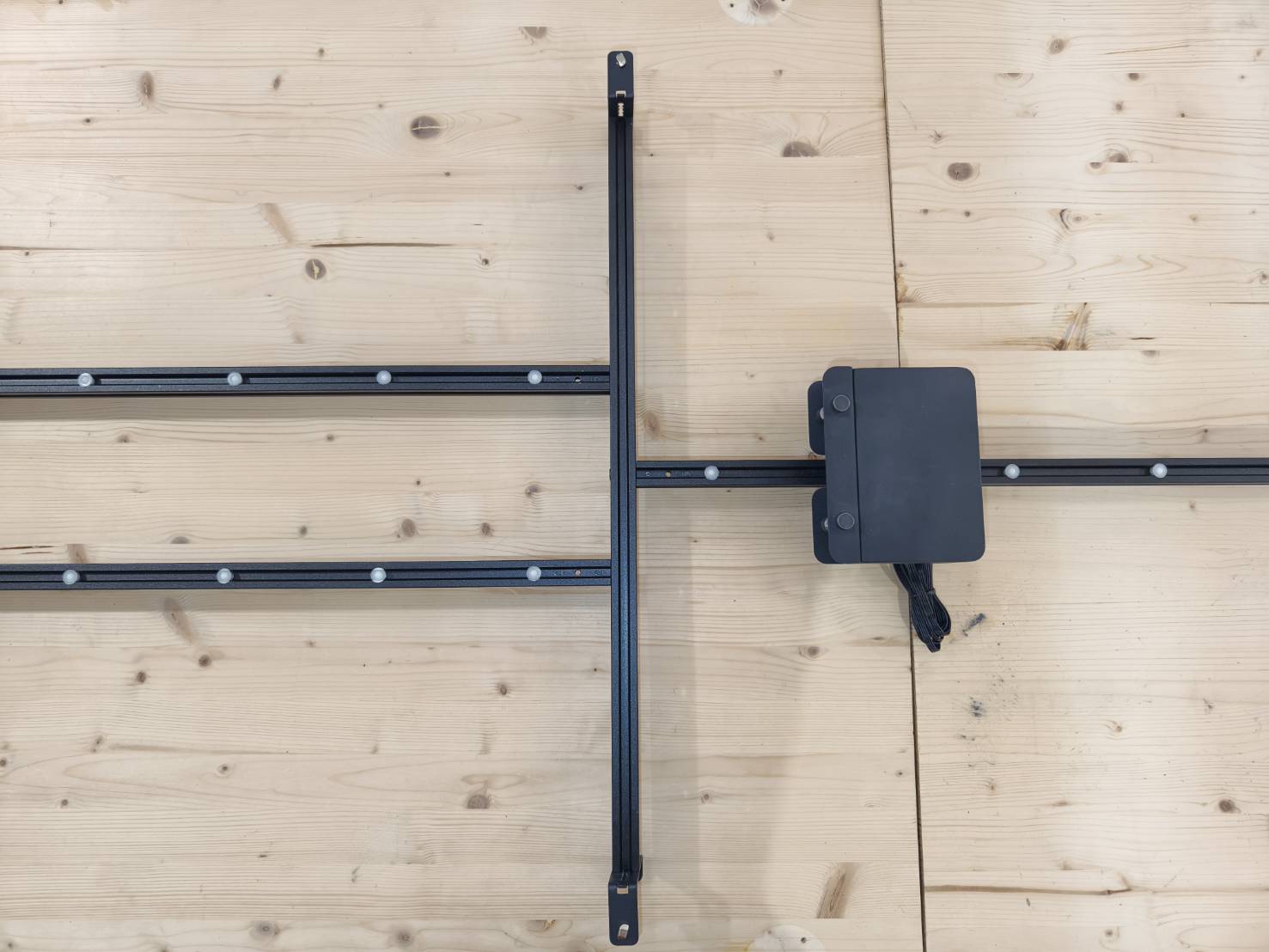

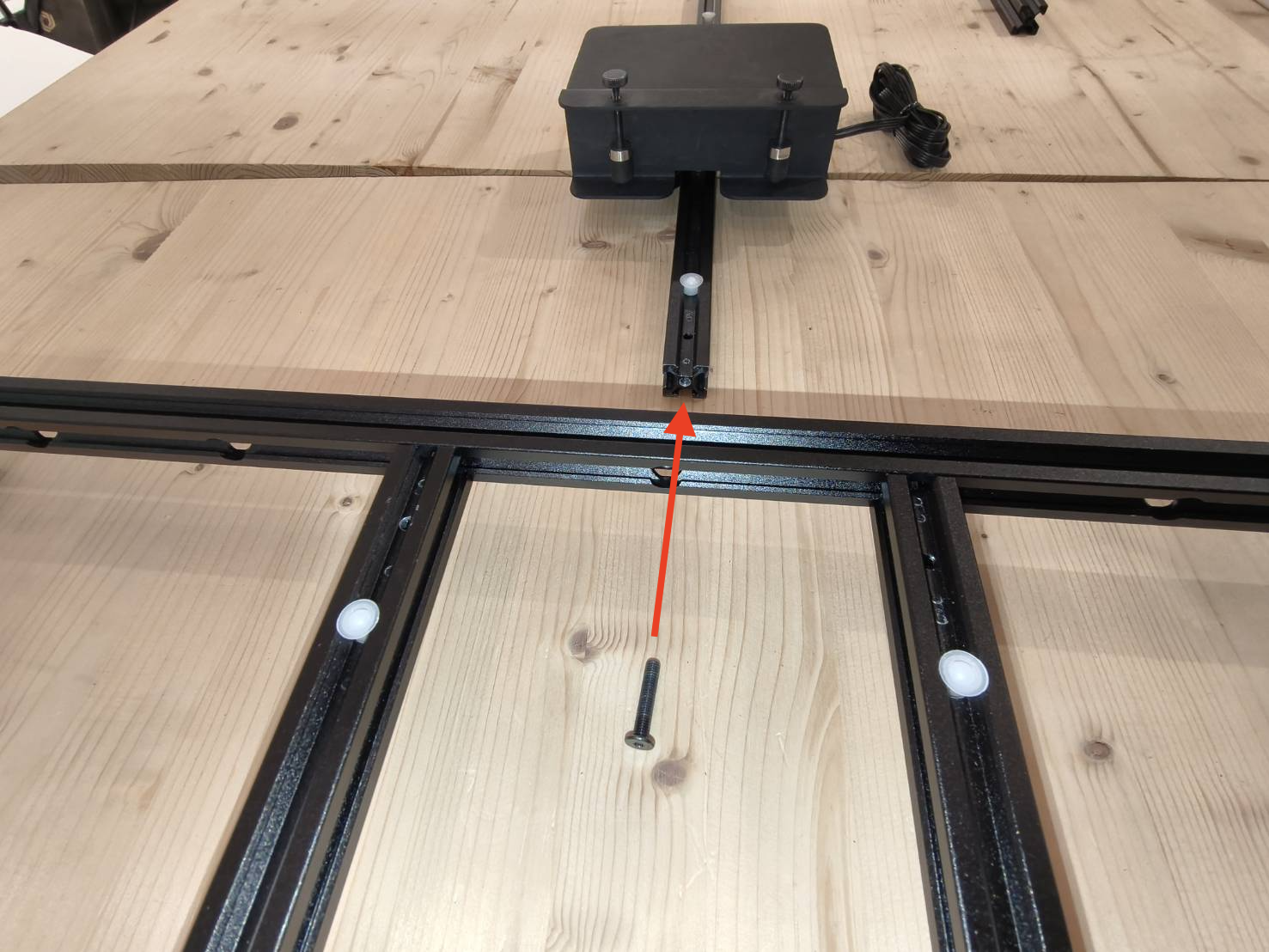

Prepare o conjunto do alimentador do trilho e um parafuso longo (M5x22).
Instale o alimentador em um lado da viga do trilho, certificando-se de que as rodas de esferas brancas no trilho estejam voltadas para cima.
Passo E14

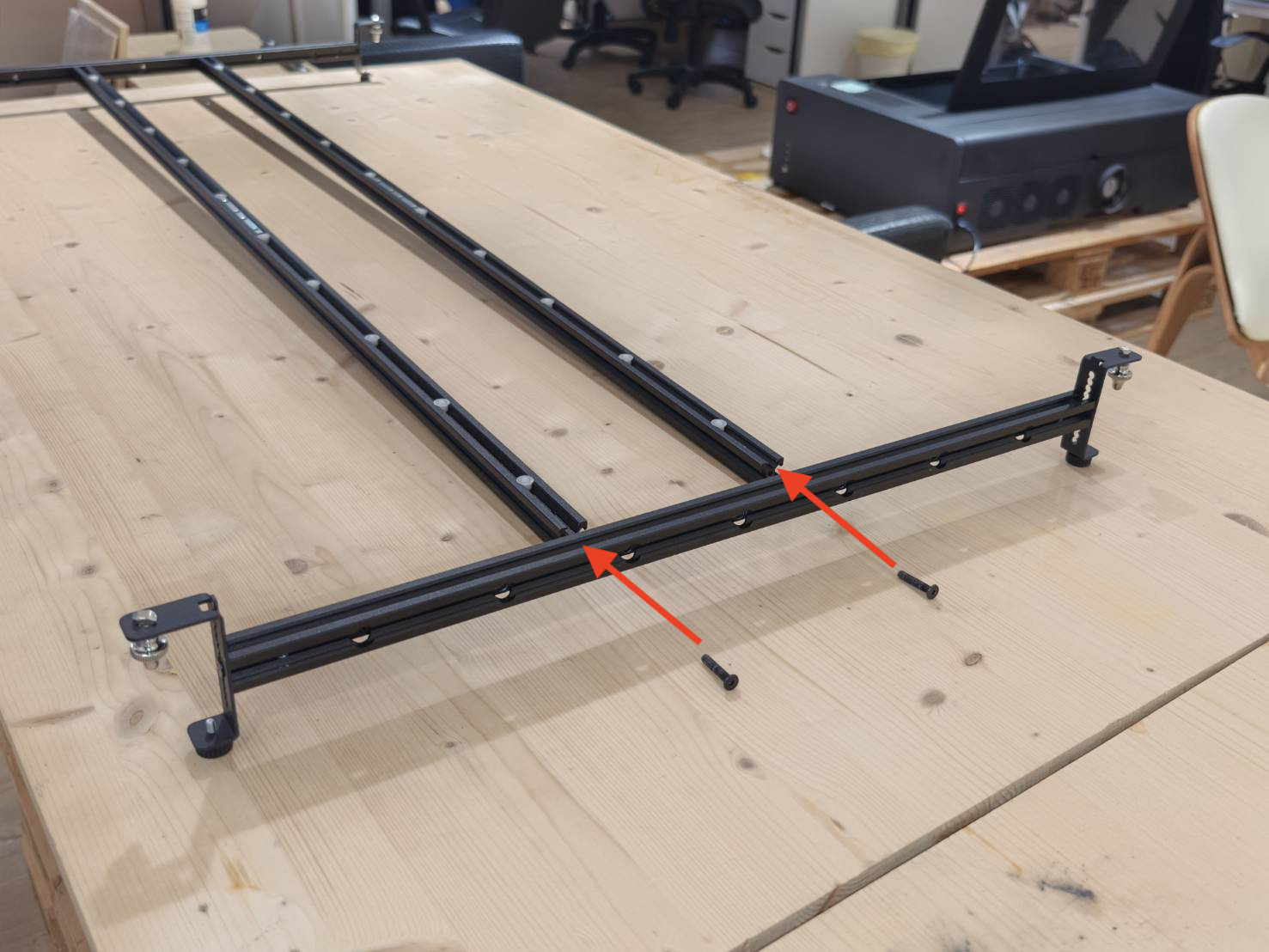

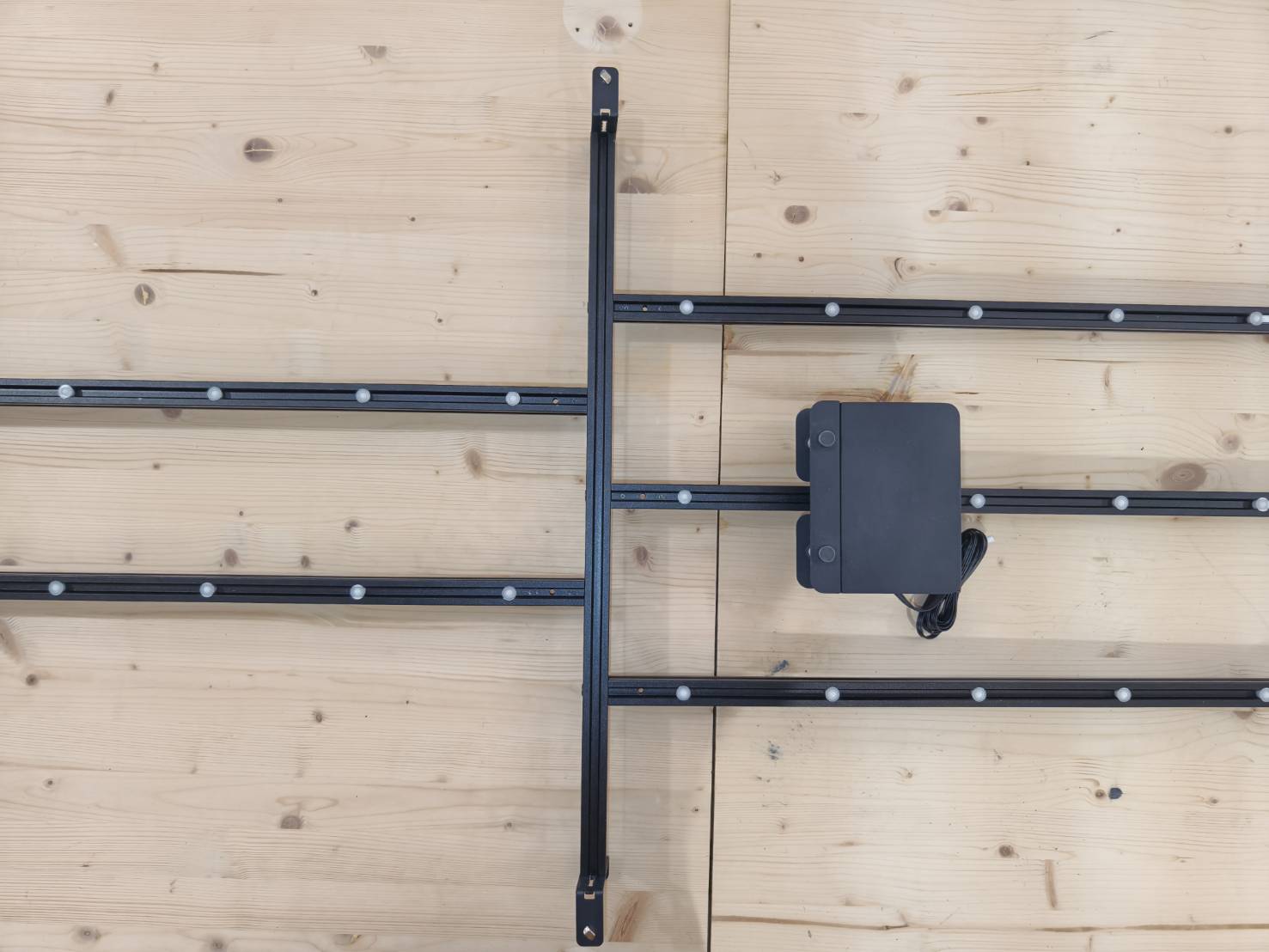

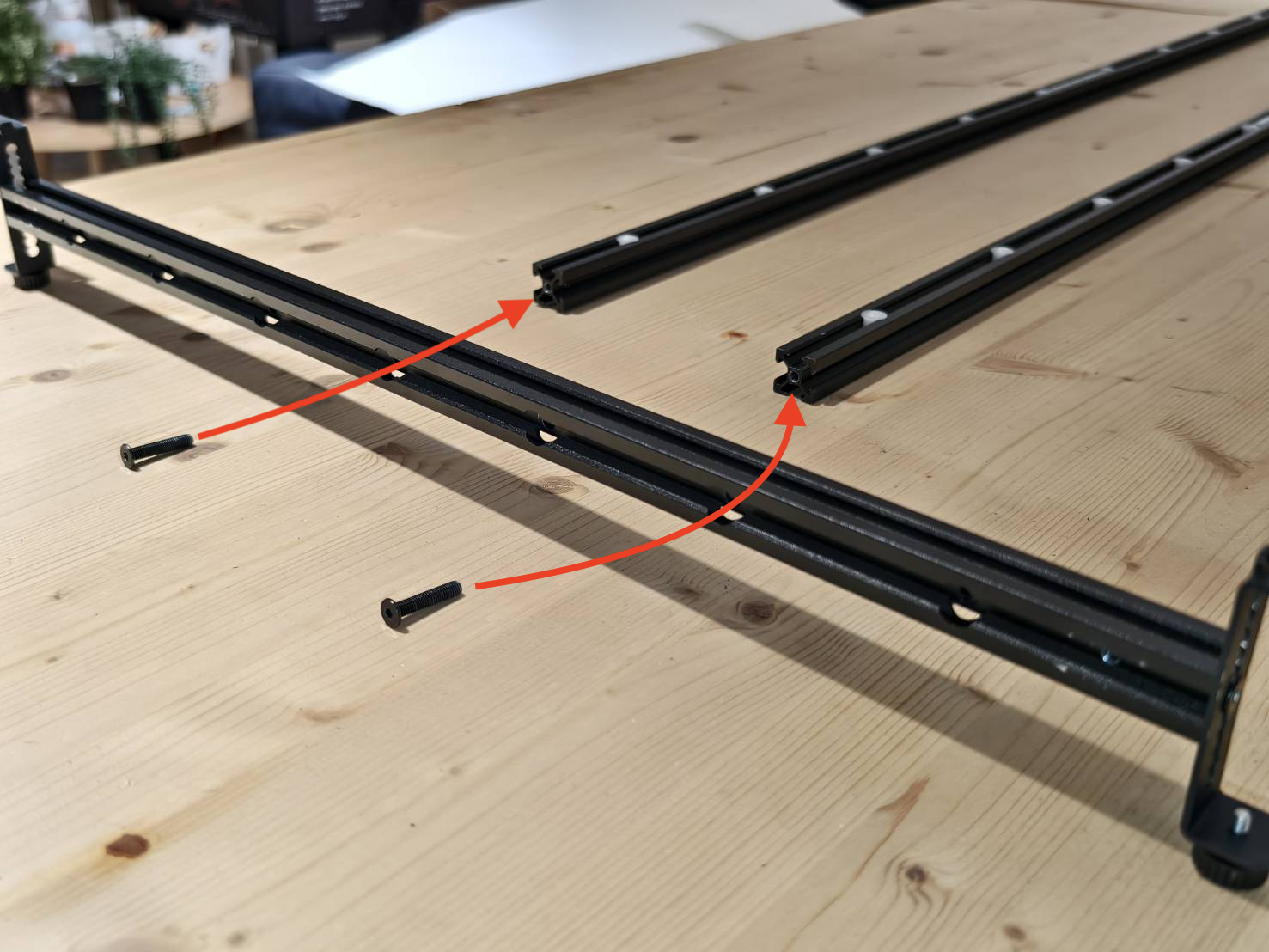

Prepare dois trilhos estendidos (x2) e dois parafusos longos (M5x22) (x2).
Instale os trilhos na travessa, em ambos os lados do alimentador, certificando-se de que as rodas de esferas brancas estejam voltadas para cima.
Passo E15
Prepare o conjunto do apoio para os pés da travessa e 3 parafusos longos (M5x22).
Primeiro, gire a viga para que, quando estiver na posição vertical, a direção dos furos dos parafusos esteja voltada para cima.
Instale a viga sob o trilho e os parafusos devem ser apertados de baixo para cima.
Passo E16
Remova o grampo da correia.
Passo E17
Prepare 1 trilho e 2 conectores de trilho.

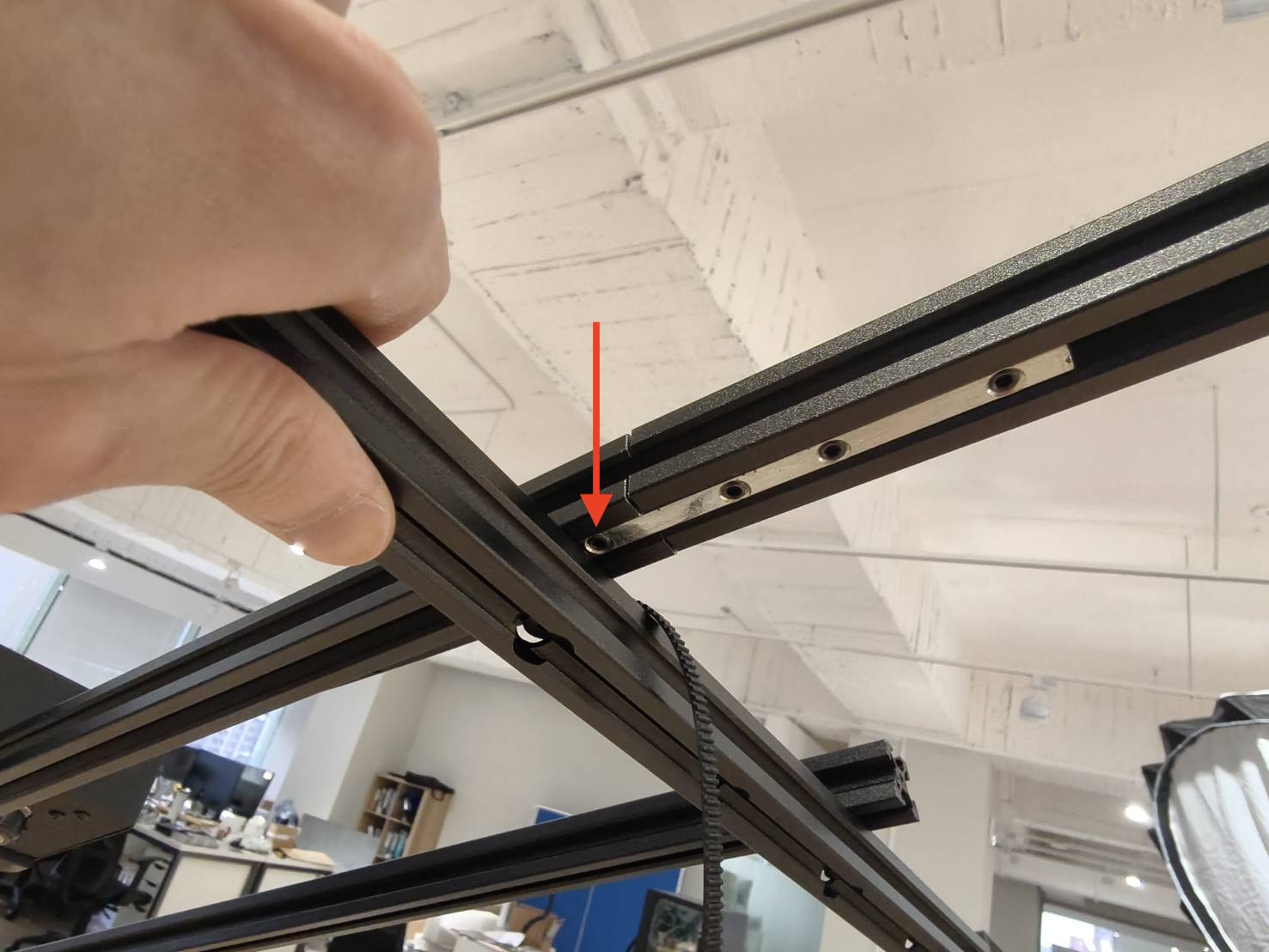

Conecte o trilho ao trilho principal e estenda-o para trás.
Os parafusos no conector na parte inferior não podem ser apertados demais, pois serão bloqueados pelos parafusos na viga. Portanto, apenas um parafuso precisa ser fixado.
Etapa E18
Localize a braçadeira da correia que foi removida anteriormente.
Use a braçadeira para fixar a correia.
Etapa E19
Prepare 1 elevador de trilho e 1 parafuso médio (M5*12).
Instale o elevador de trilho na parte traseira do trilho.
Etapa E20

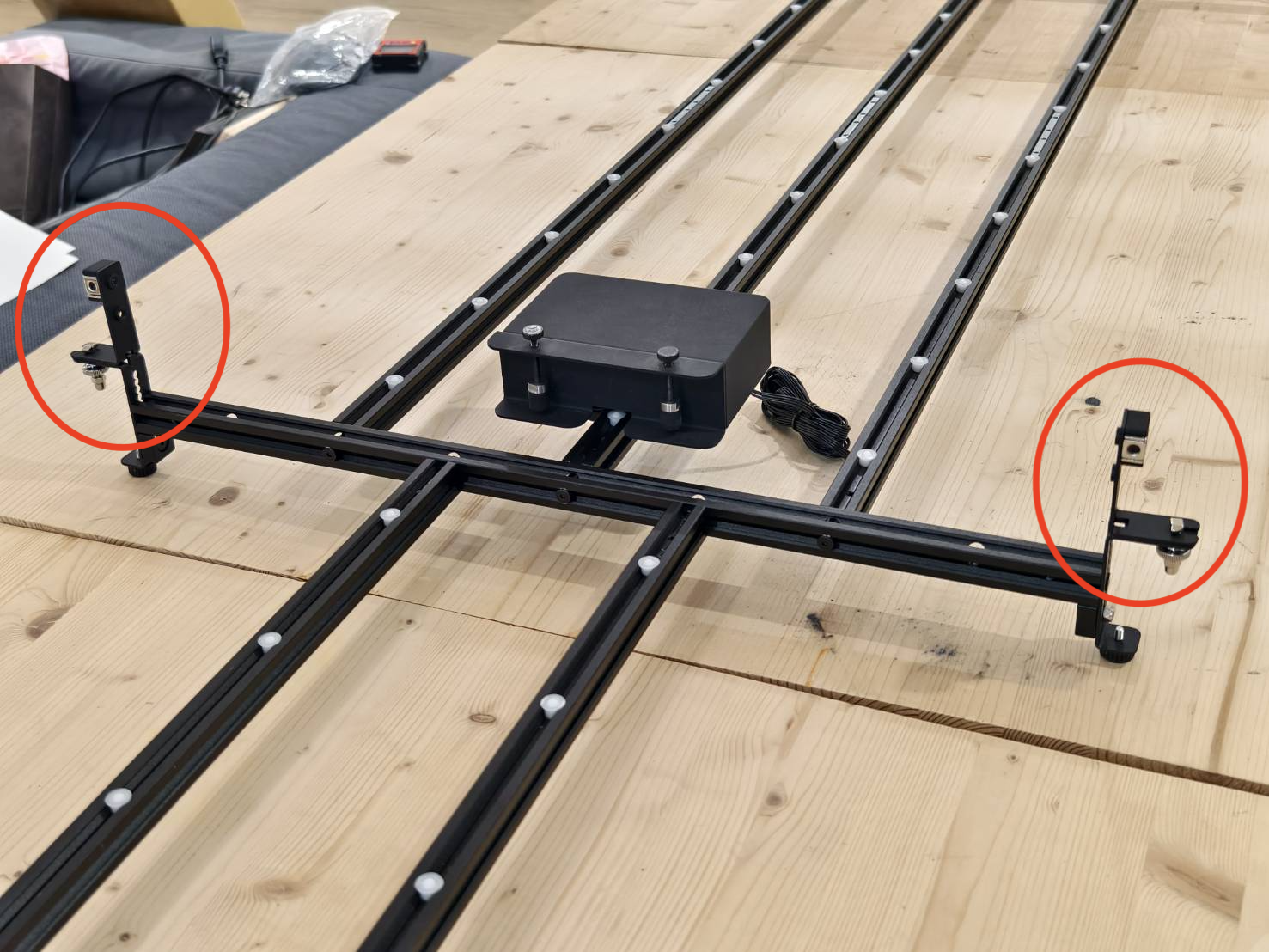

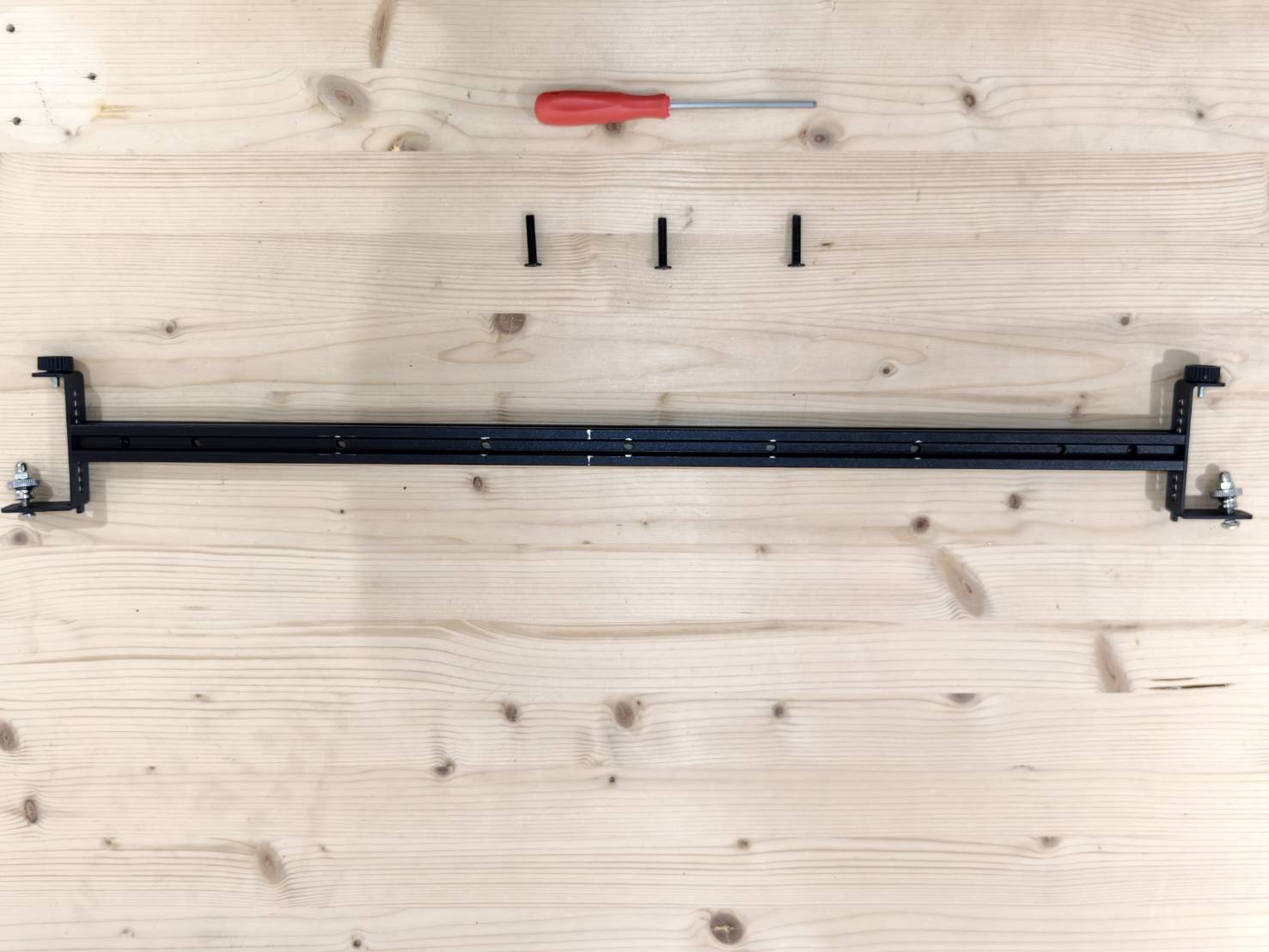

Localize 2 ímãs de trilho, 2 suportes de posicionamento em L e 2 parafusos médios (M5*12).

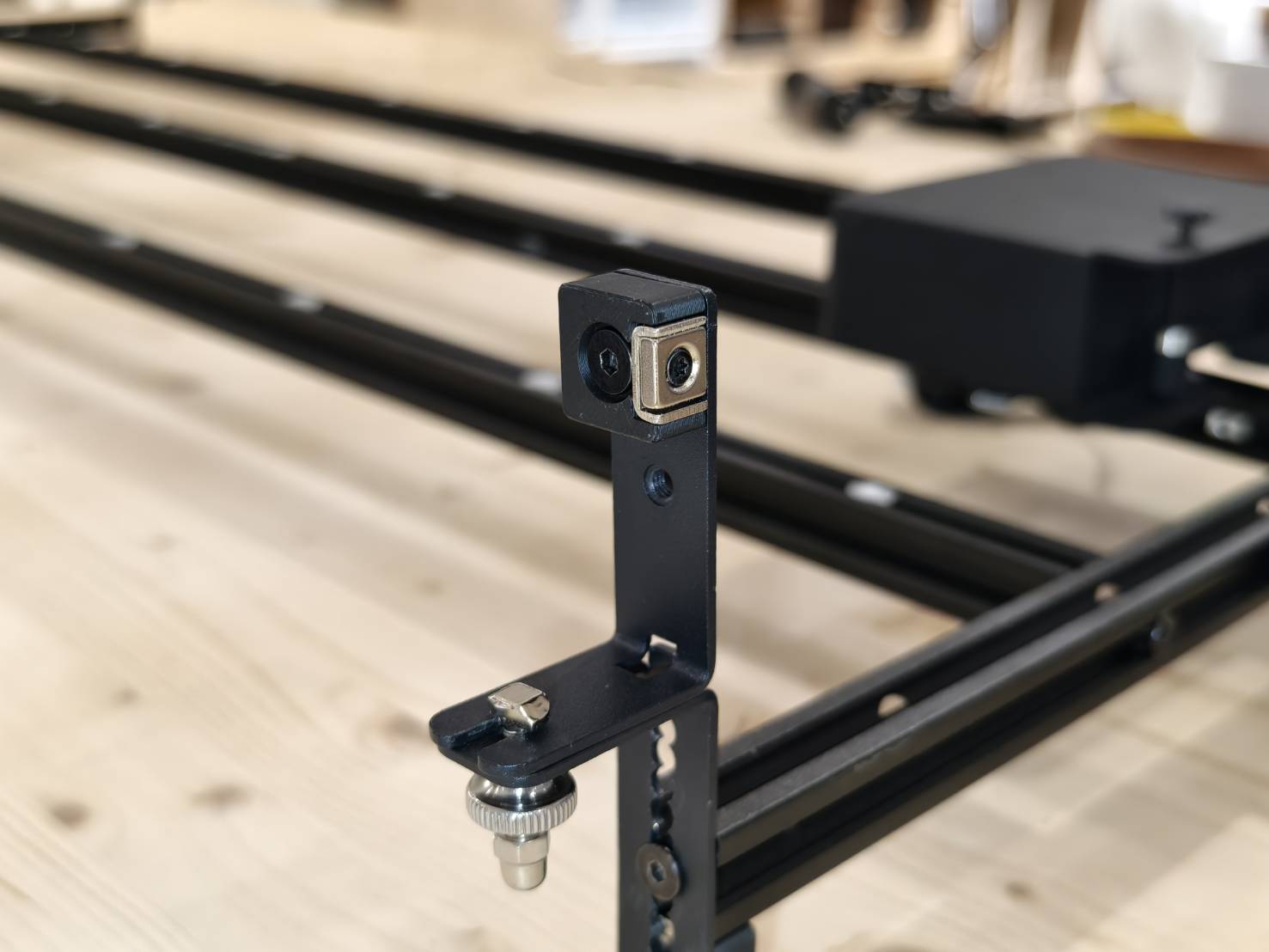

Instale os ímãs de trilho nos suportes de posicionamento em L, com o lado prateado do ímã voltado para a esquerda. Coloque um ímã em cada suporte.
O lado prateado dos ímãs de trilho deve ficar voltado para fora em ambos os lados.
Etapa E21

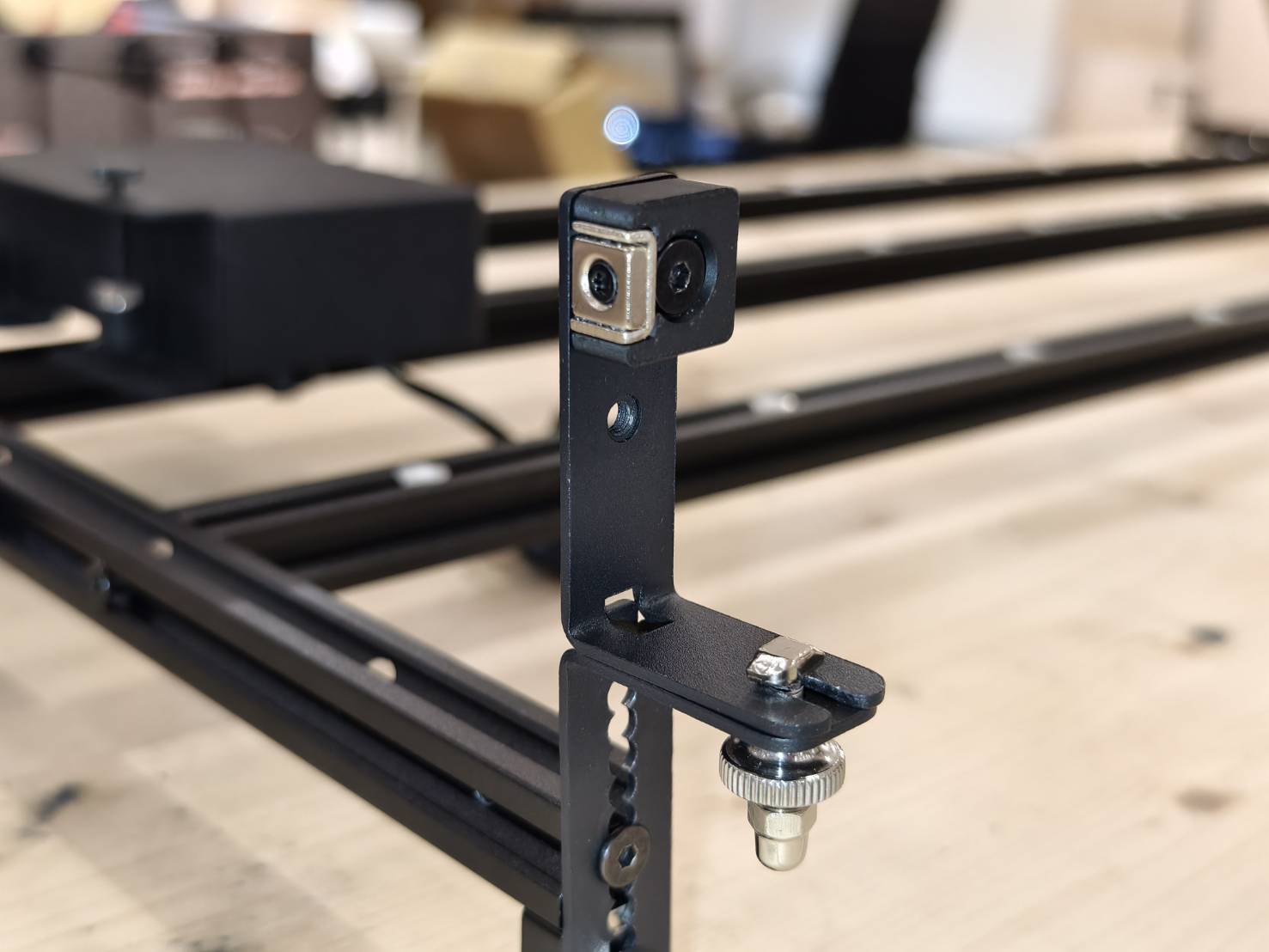

Instale o conjunto do suporte de posicionamento em L e ímã de trilho (x2) em ambos os lados da viga central e fixe-os com os parafusos prateados de aperto manual.
(O lado prateado do ímã deve ficar voltado para o lado esquerdo, ou seja, o lado com os dois trilhos.)
Etapa E22
Localize 2 ímãs de trilho, 2 parafusos médios (M5*12) e 2 porcas T.
Monte as porcas e os parafusos, mas não os aperte completamente. Apenas certifique-se de que os parafusos estejam encaixados.

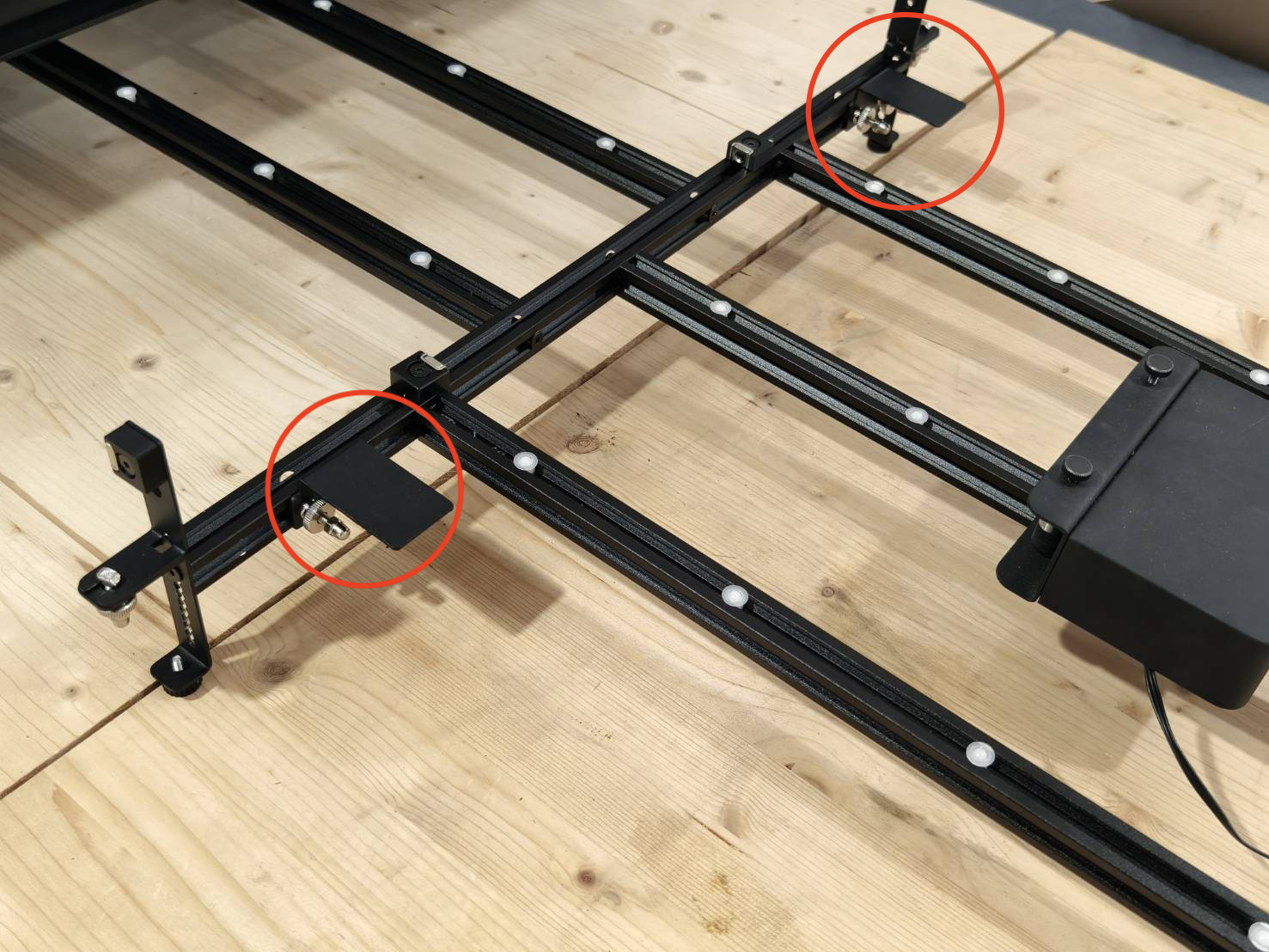

Em seguida, instale os ímãs de trilho na parte superior da viga. Apenas uma fixação temporária é necessária, pois a posição deles será ajustada nas etapas seguintes.
|
|
Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes de elevação.
Etapa E23
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
|
|
|
|
As plataformas são móveis e podem ser ajustadas de acordo com a largura do seu material, o que será abordado mais adiante neste artigo.
Etapa E24

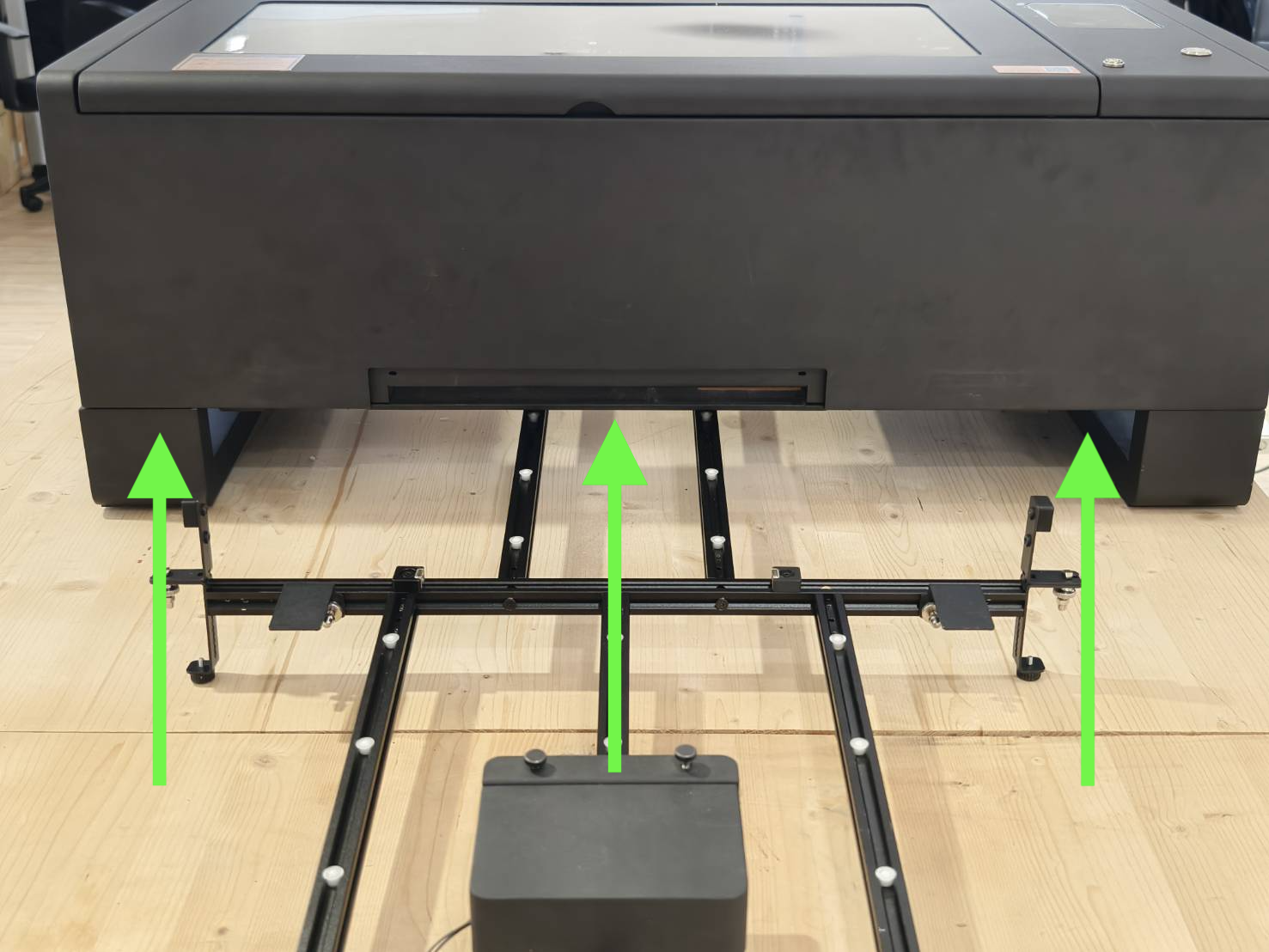

Mova todo o conjunto para debaixo da máquina.

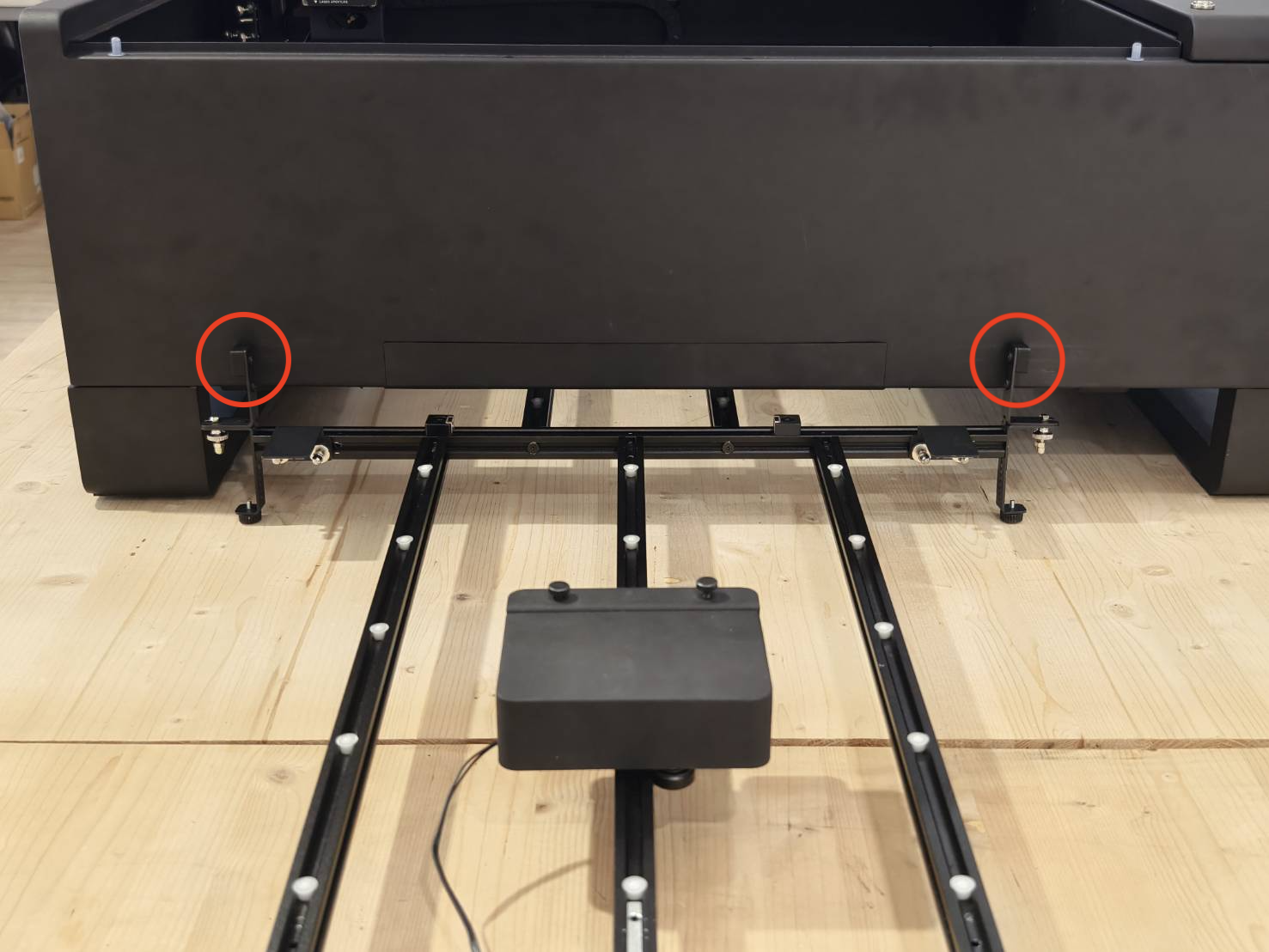

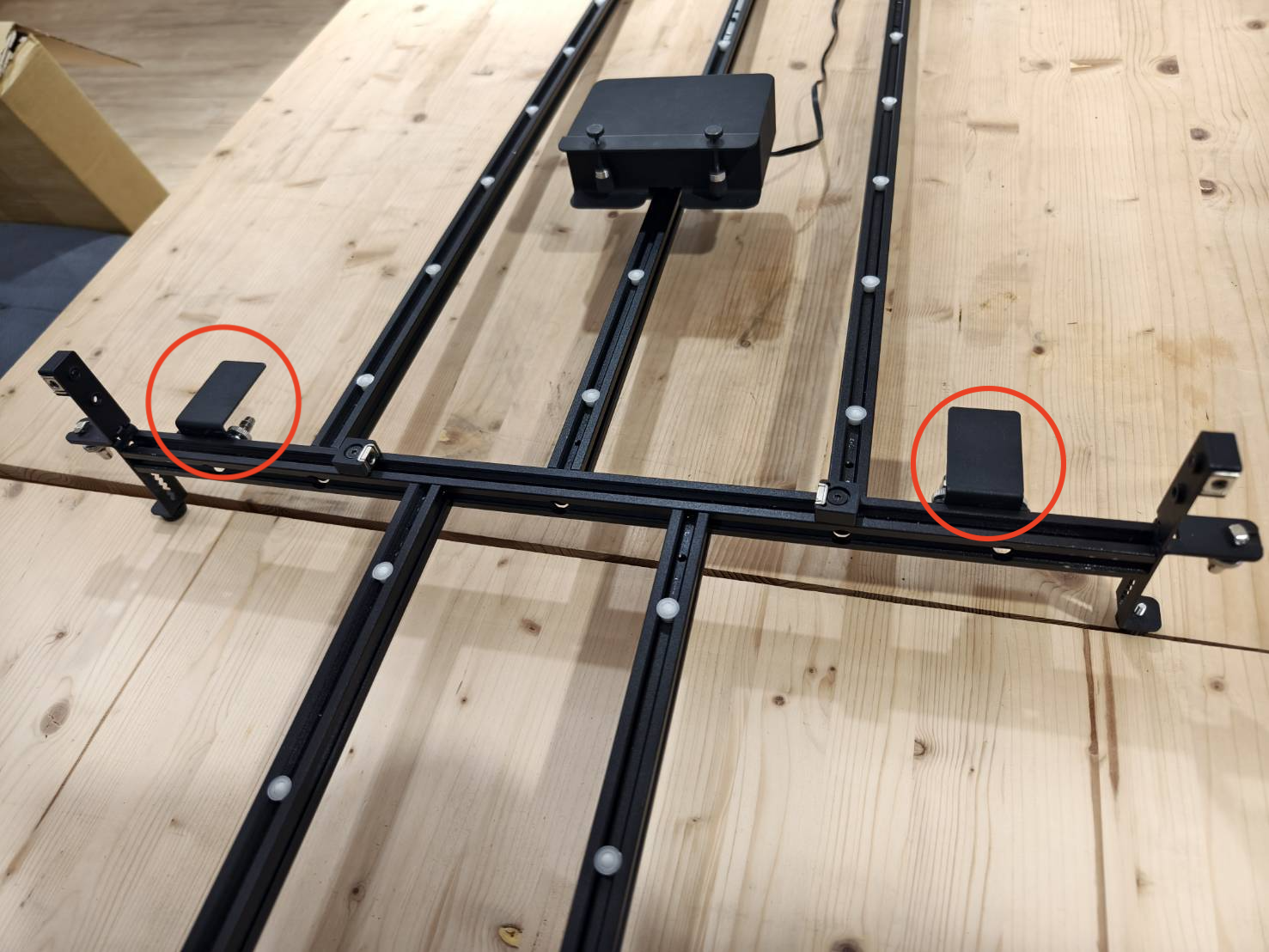

Certifique-se de que os ímãs nos círculos vermelhos estejam firmemente fixados ao chassi da máquina.
Alinhe o trilho principal o mais centralizado possível na chapa metálica retangular da máquina.
Etapa E25
Retire o cabo de conexão.
Passe o cabo de conexão pelo orifício próximo ao fim de curso do eixo Y.
Insira o cabo de conexão no soquete traseiro.
Localize o adaptador e conecte a outra extremidade do cabo de conexão a ele.
Posicione o adaptador no canto inferior esquerdo da máquina.
Etapa E26
Se houver uma abraçadeira no cabo de conexão do Alimentador, corte-a.

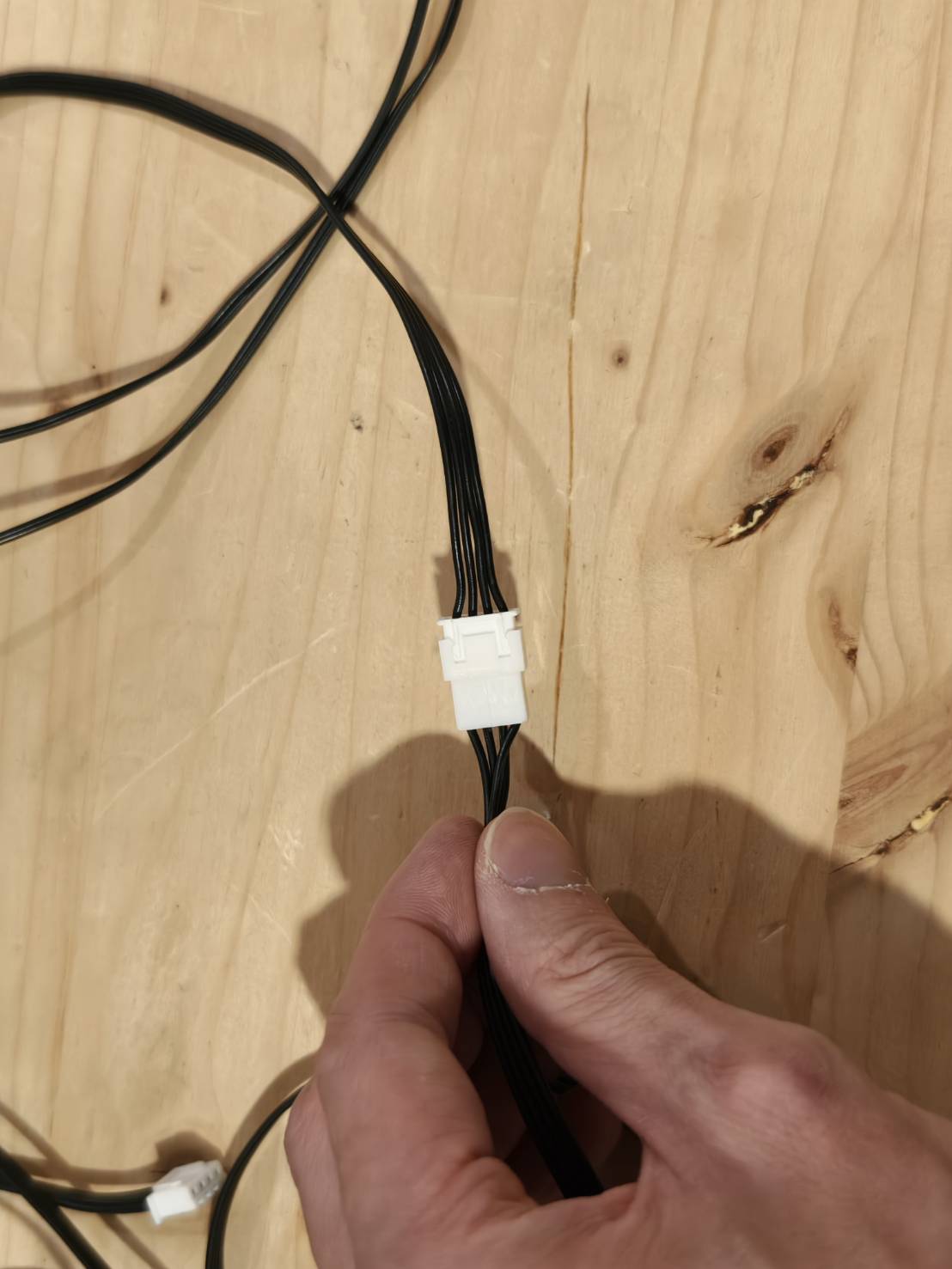

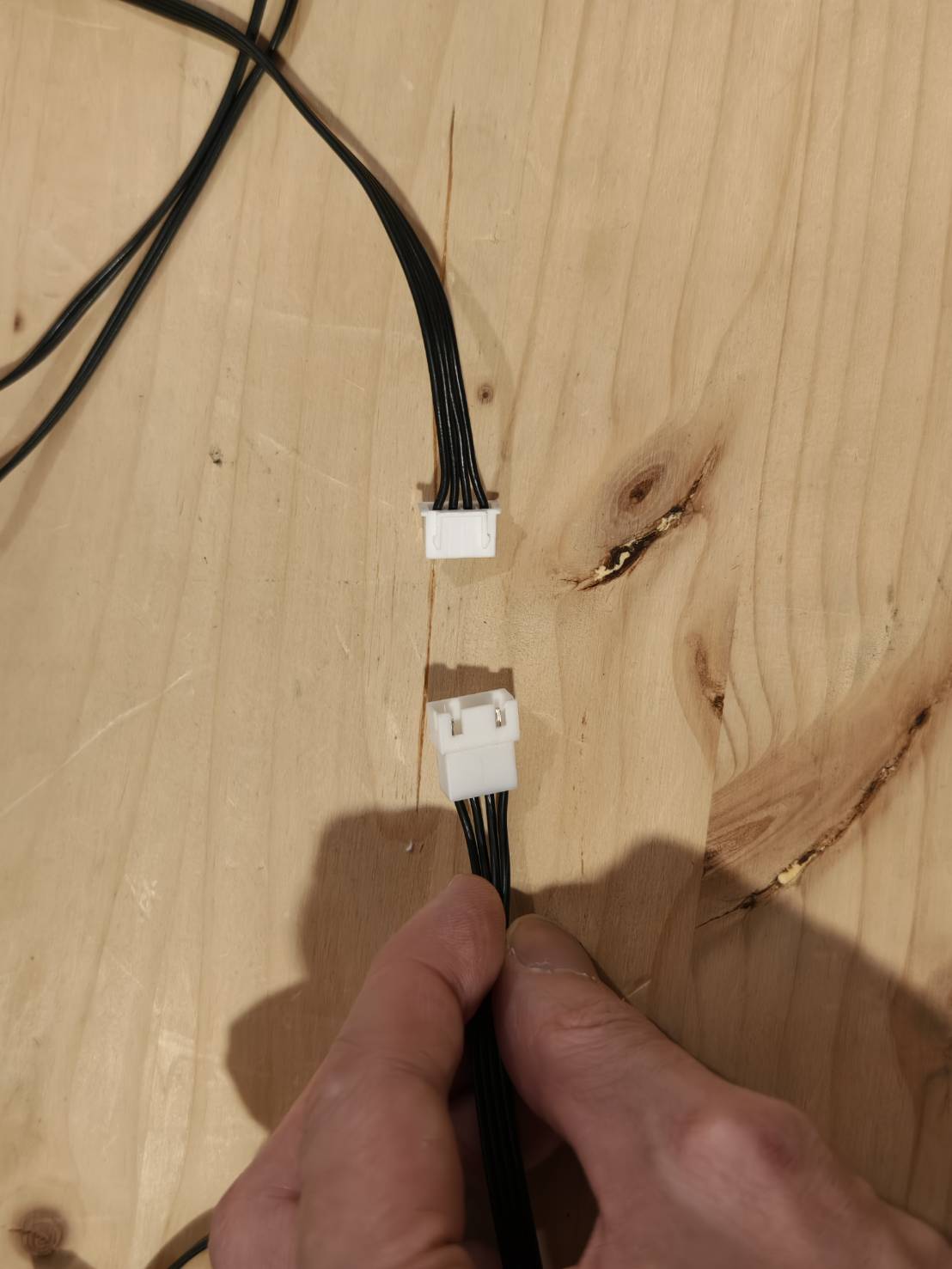

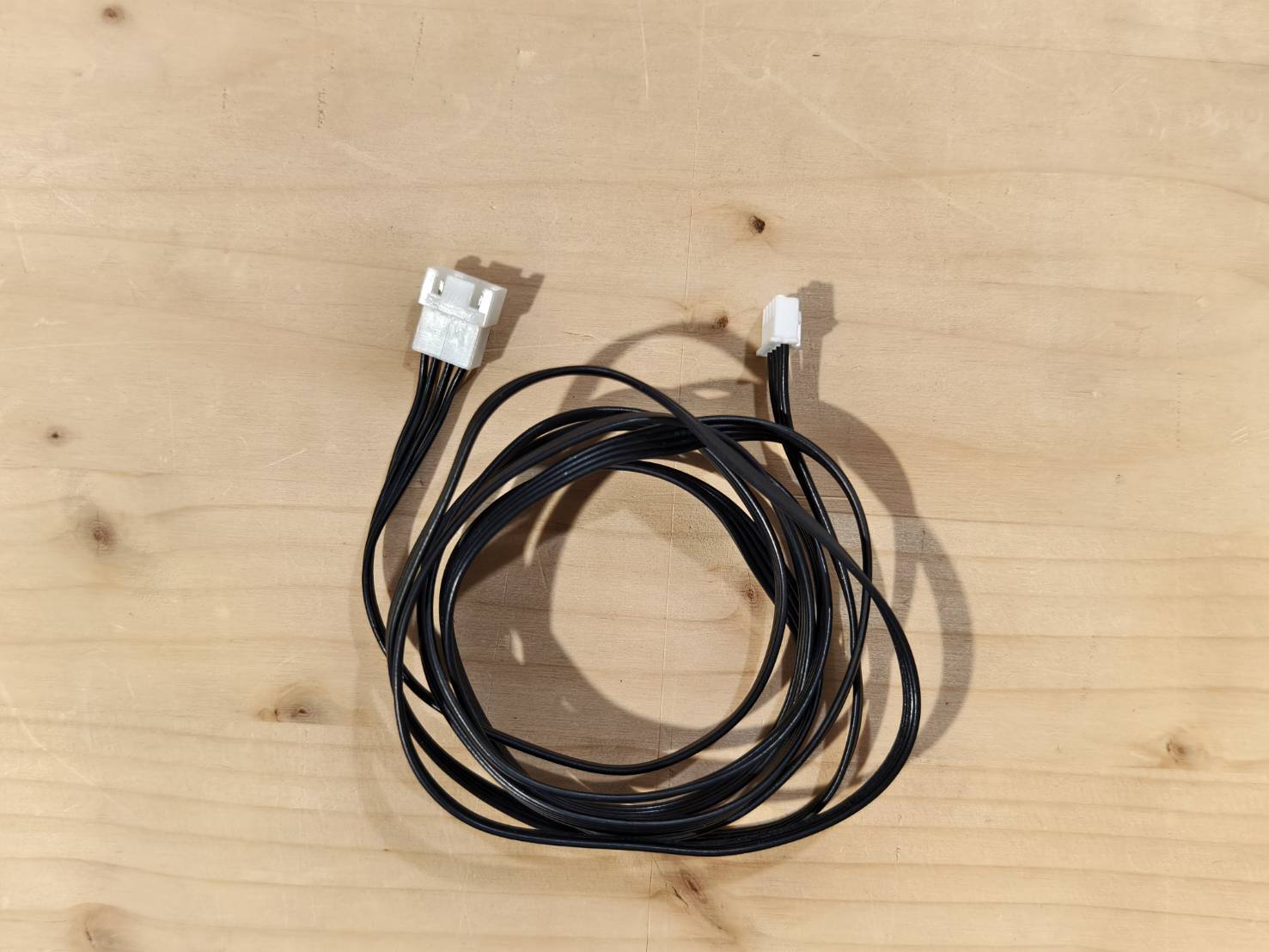

Localize o cabo de extensão e conecte a extremidade fêmea ao cabo do alimentador.
O cabo de conexão passará pelo orifício no canto inferior esquerdo da máquina.
Conecte o cabo de conexão do Alimentador ao adaptador.
Retorne o adaptador à sua posição original.
Passo E27
Posicione o material, garantindo que esteja nivelado contra o Alimentador, e então aperte os parafusos borboleta para fixá-lo.
Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Passo E28
Ajuste a posição dos ímãs do Trilho limitador instalados no passo 20.
Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Invertida（para espessura de material menor que 5mm） | |
| Instalação Normal（para espessura de material maior que 5mm） | |
Passo E29
Ligue a máquina e insira o pen drive USB do kit de abertura da tampa.
Passo E30
Certifique-se de que sua lente de foco esteja configurada no modo de foco de longo alcance, proporcionando uma distância focal de 16 mm. Se você não souber como verificar, consulte este artigoA lente de foco ficará na camada inferior, com uma distância focal de 16 mm, o que significa que a distância entre a ponta do bico e a superfície do material é de 16 mm.
| Ordem de identificação do modo de focalização. | |||
| Modo de Focalização Padrão: 4mm | Modo de Focalização: 16mm | ||
| Lente | Bloco | ||
| Bloco | Lente | ||
| Anel | Anel | ||
| Bico | Bico | ||
Etapa E31
Use a ferramenta para realizar a focalização manual. A seção central da ferramenta tem uma espessura de 16 mm, e usaremos isso para focalizar. (Se você perdeu sua ferramenta, você pode cortar uma nova usando este link.)
Etapa E32
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa. Você pode usar o ponteiro laser vermelho para determinar a posição de gravação.
(Se o ponteiro laser vermelho não ligar, vá para Painel >> Máquina >> Configurações de Hardware >> Próxima Página >> Luz Vermelha Sempre Ligada >> Ativar)
Etapa E33
Certifique-se de estar usando as seguintes versões de software e firmware para utilizar a função de alimentação automática.
|
Versão do Beam Studio 2.5.0 ou superior (Tutorial) |
Versão do Firmware 6.0.9 ou superior. (Tutorial) |
|
|
Passo E34
- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e posicione-a no canto superior esquerdo.
- Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo E35
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo E36
Utilize a função "Enquadramento" para visualizar o percurso de gravação.
Passo E37
Inicie o trabalho.
Passo E38
Verifique o resultado.
