Descrição
Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Passagem (Base Aberta). Esta configuração permite o manuseio fácil de materiais mais longos, possibilitando a produção contínua e maximizando a eficiência.
Siga as instruções correspondentes a esta configuração específica.
Página de Explicação da Configuração do Alimentador Automático
Desembalagem:
| Conteúdo da Embalagem do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material e evitar que ele saia na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, onde um conector é para o cabo da máquina e o outro é para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a estrutura na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para fixação do ímã. | 4 peças |
| 14 | Grampo de trilho | Será utilizado para fixar o conjunto na máquina. Algumas configurações não necessitarão desta peça. | 1pc |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave Allen M4 | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar o conjunto. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 unidades |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5pcs |
| 5 | Parafuso M5*6 | Parafuso curto | 8 unidades |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extra longo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será usada para substituir a original ao utilizar a configuração mais longa. | 1pc |
| 9 | Cabo de Extensão | Este cabo será usado para estender o cabo do alimentador ao utilizar a configuração mais longa. | 1pc |
| 10 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 unidades |
Passo F1
Instale o Beambox II - Acessório de Passagem e Base Aberta.
Passo F2
Instale o Complemento de Compartimento de Extensão do Beambox II (Pés) e abra a tampa inferior, consultando o guia abaixo.
Guia de Instalação do Compartimento de Extensão
(Por favor, ignore a instalação da parte do compartimento.)
Passo F3
Após instalar o Complemento de Extensão (Pés) e abrir a tampa inferior, desligue a máquina e remova o cabo de alimentação.
Passo F4

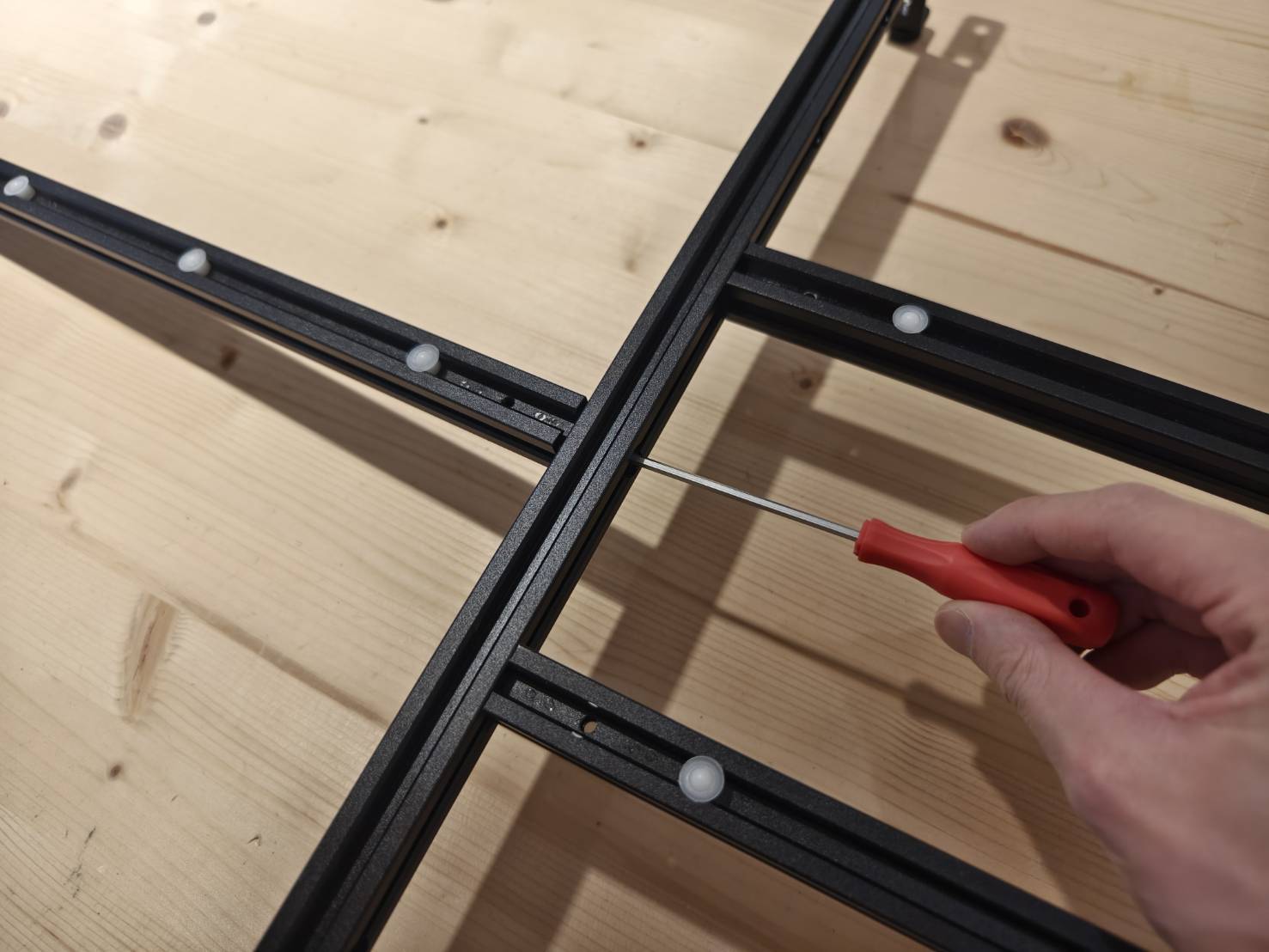

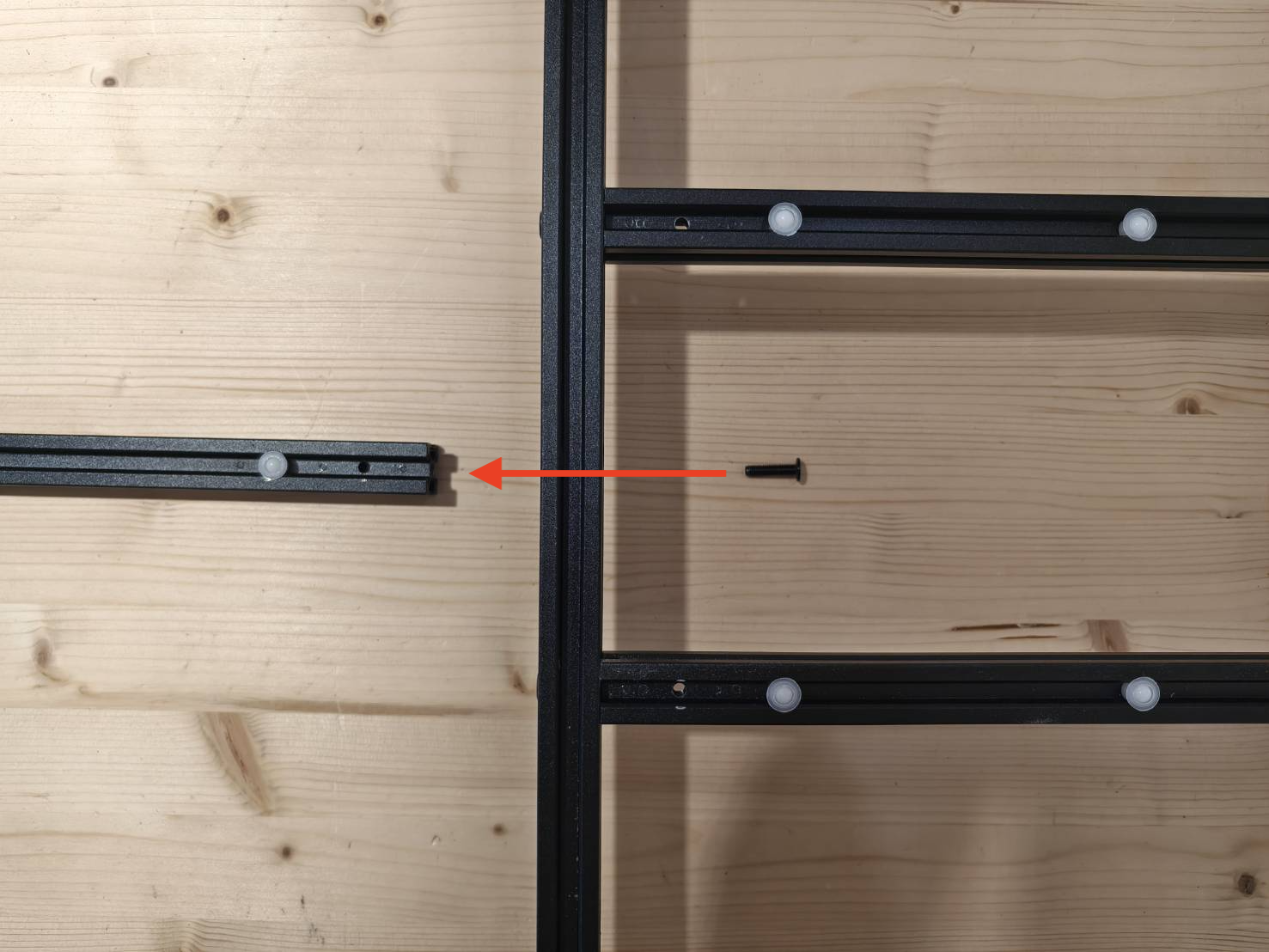

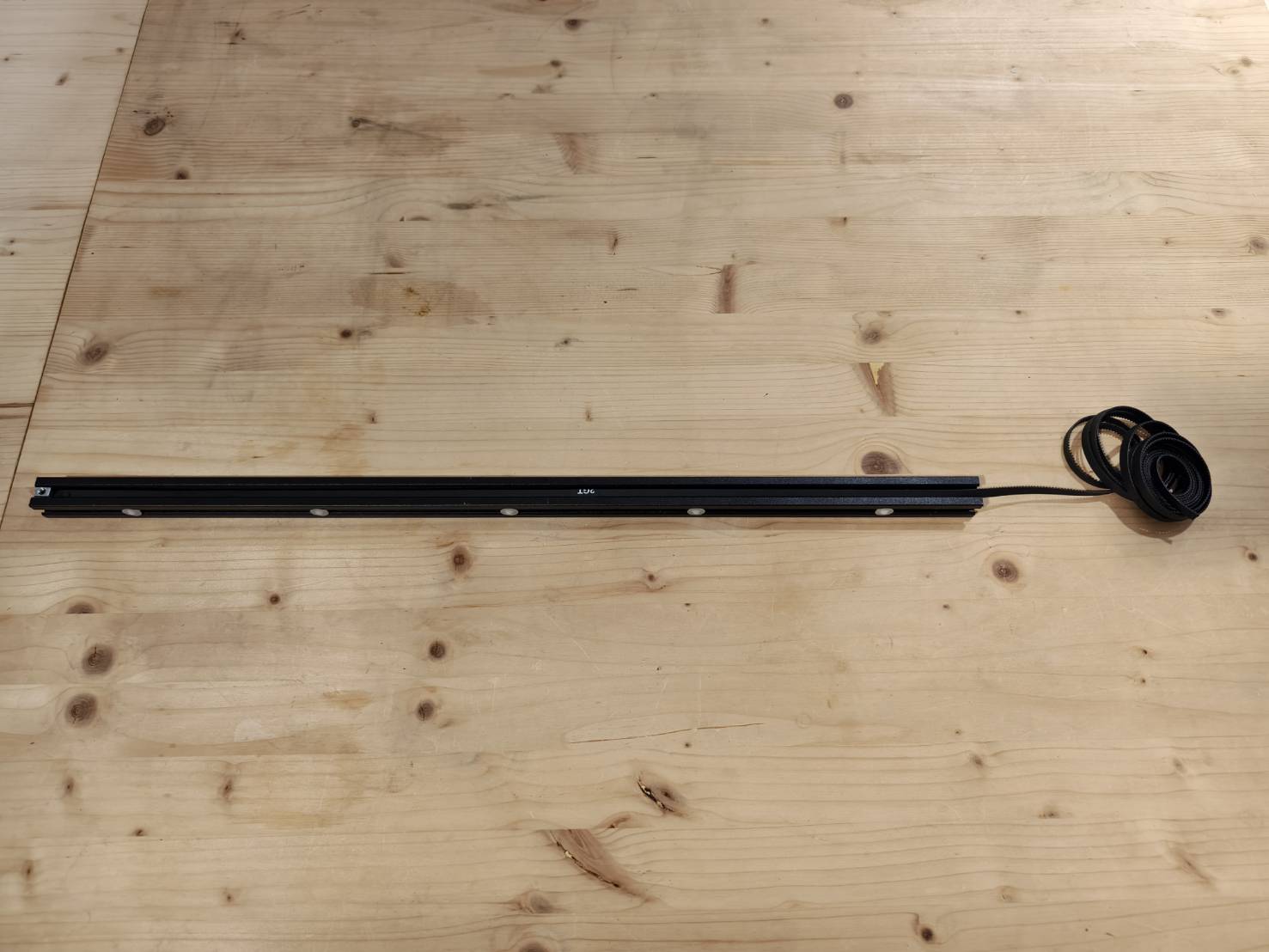

Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar presentes em outros trilhos.)
Passo F5
Afrouxe os retentores da correia em ambos os lados usando a chave Allen pequena.
Em seguida, remova a correia.

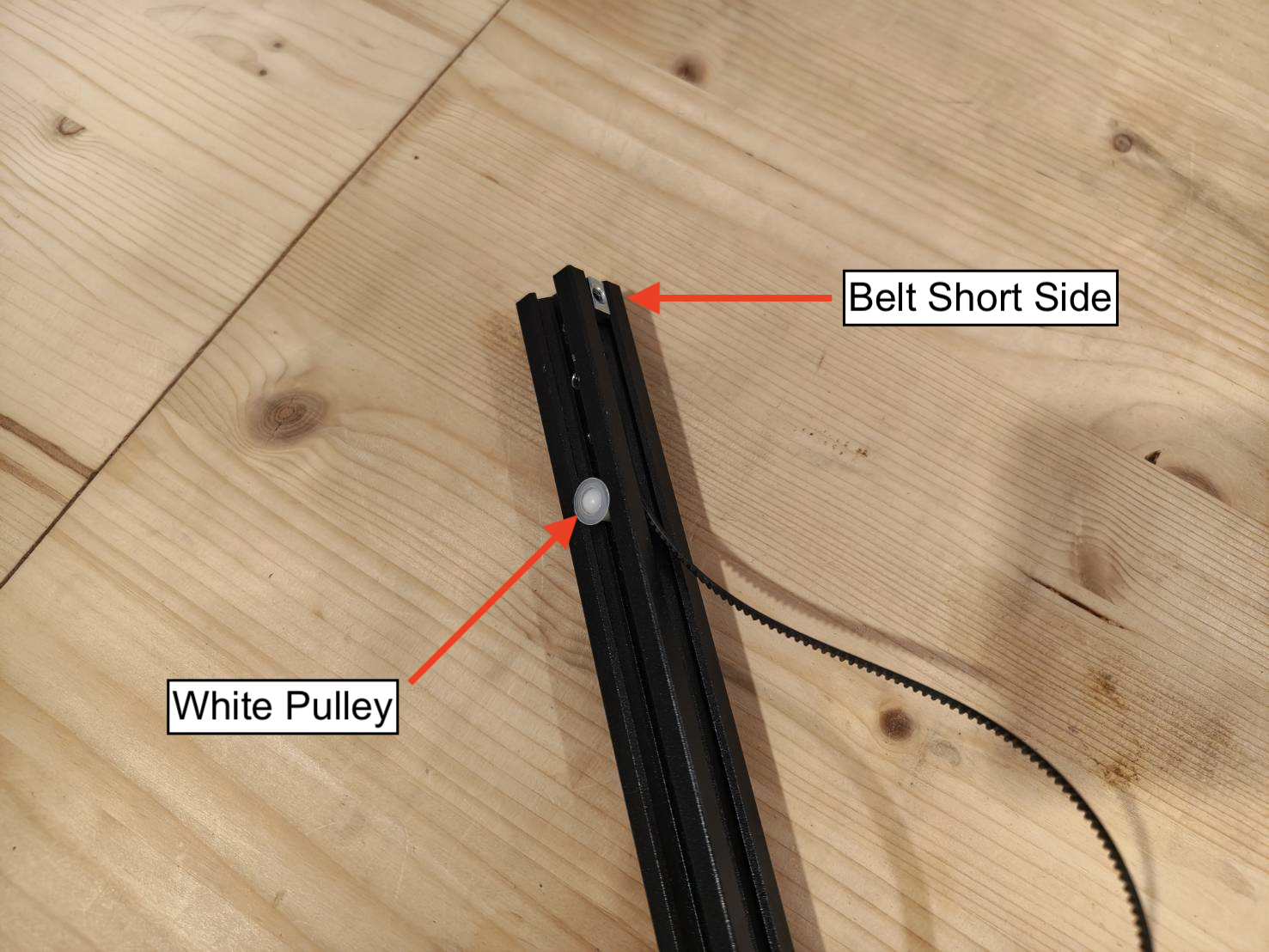

| Lado Curto da Correia | Lado Longo da Correia |
Passo E5.1

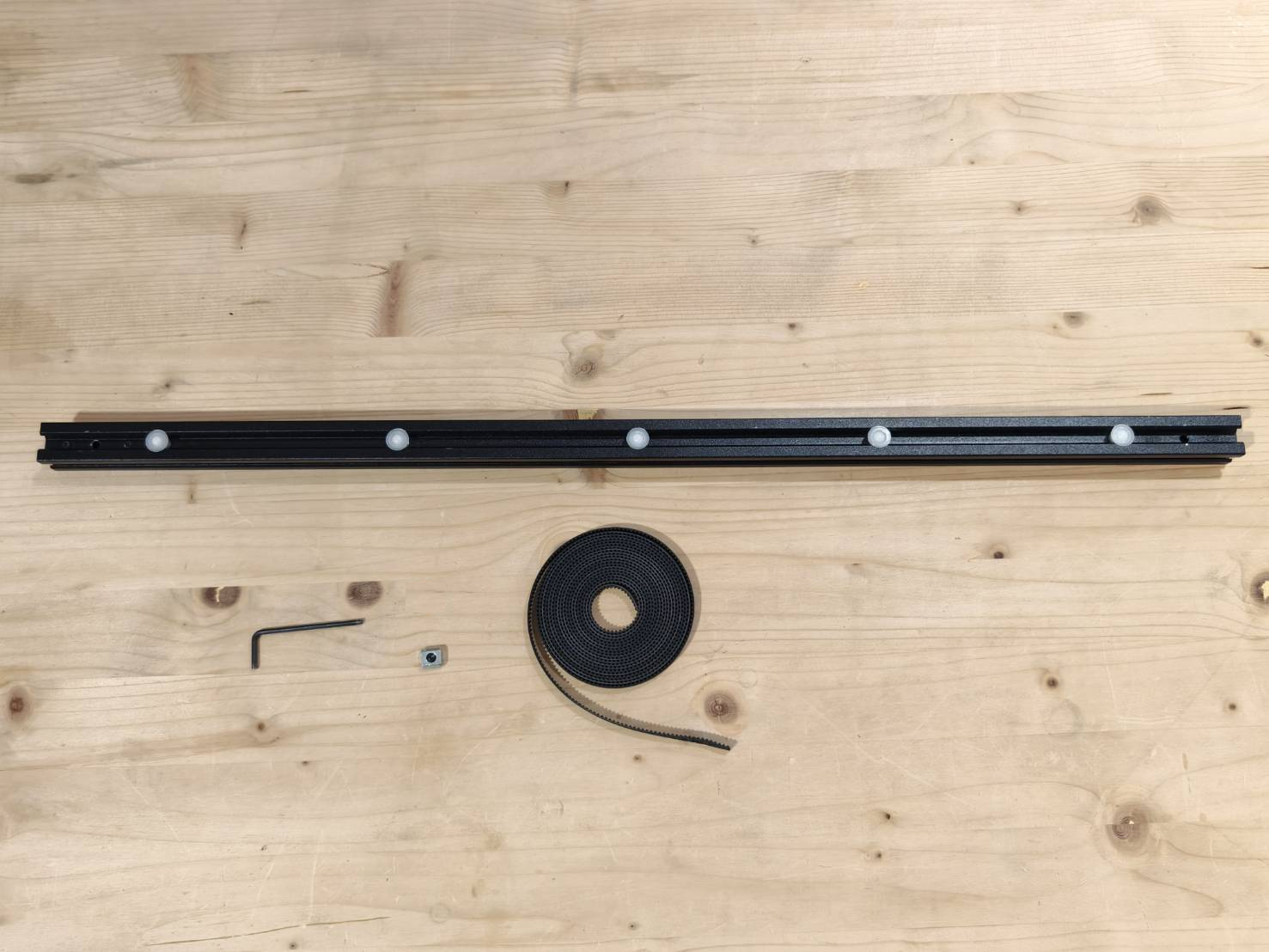

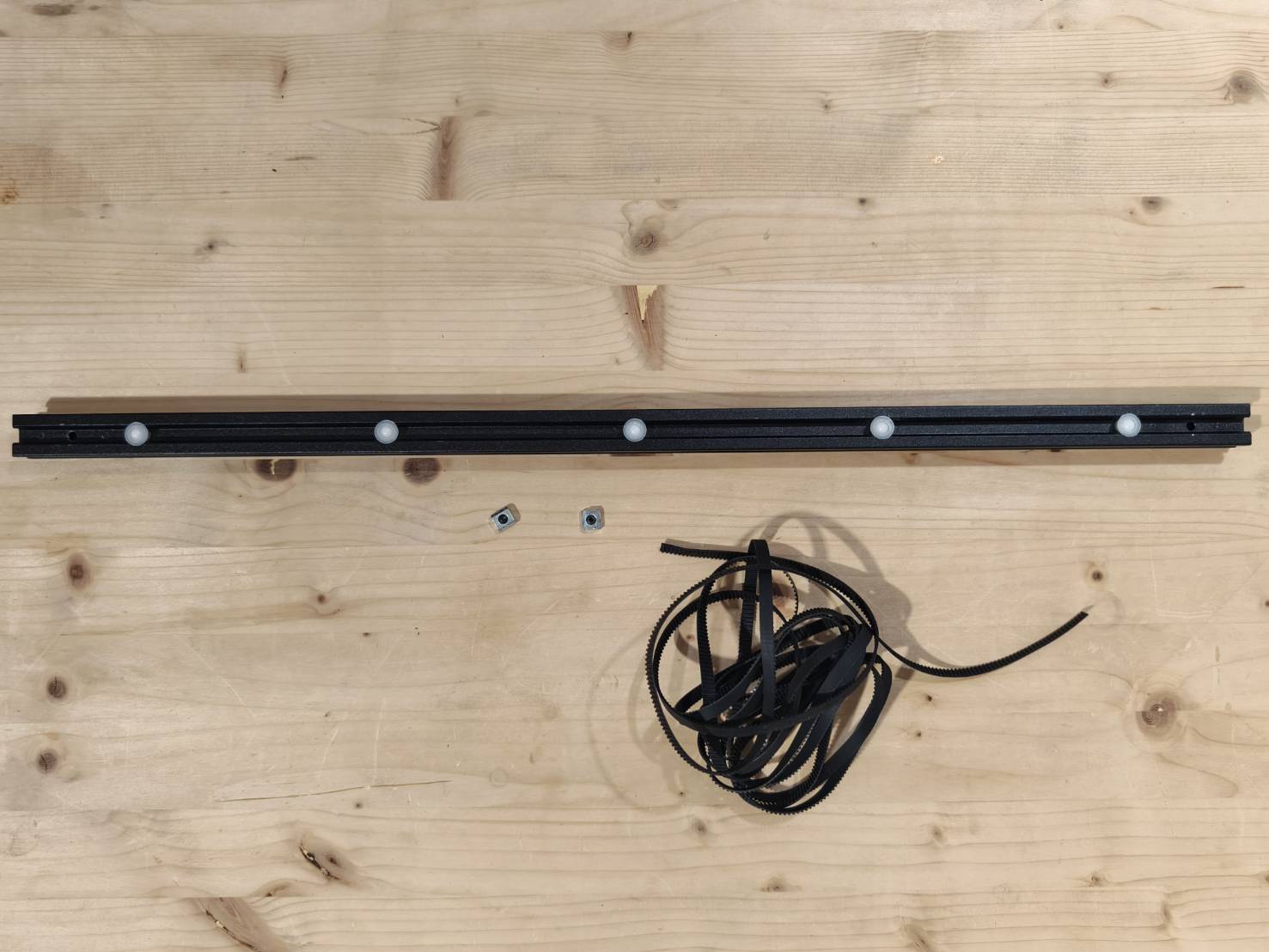

Separe a correia longa (300cm) da caixa, 1 braçadeira de correia (a que foi removida anteriormente) e 1 trilho (o que foi removido anteriormente).
Fixe a correia longa ao trilho com a braçadeira, alinhando as bordas da correia com as bordas do trilho. Este lado será o lado curto da correia.
A posição da correia deve ser: com os roletes brancos voltados para cima, o lado curto da correia deve ficar à direita. Certifique-se também de que a correia esteja na direção correta, com o lado dentado voltado para dentro.
Deixe o lado longo da correia solto por enquanto.
Passo F6
Prepare o alimentador e o trilho principal (com a correia).
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É fundamental inserir nesta direção, garantindo que o lado longo da correia fique do mesmo lado da superfície plana do alimentador.
Passo F7

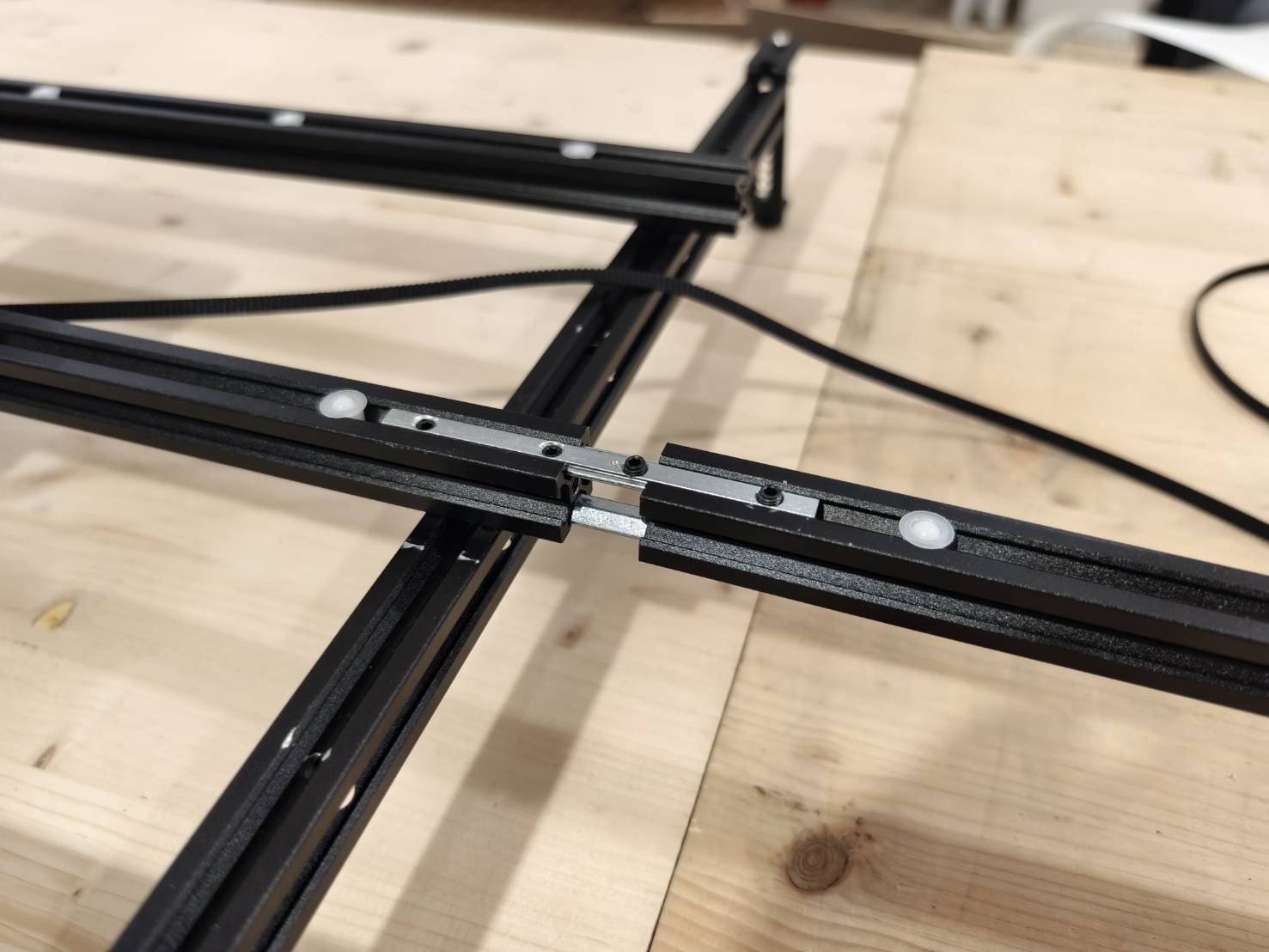

Prepare dois conectores de trilho e um trilho de extensão (com rodas brancas).

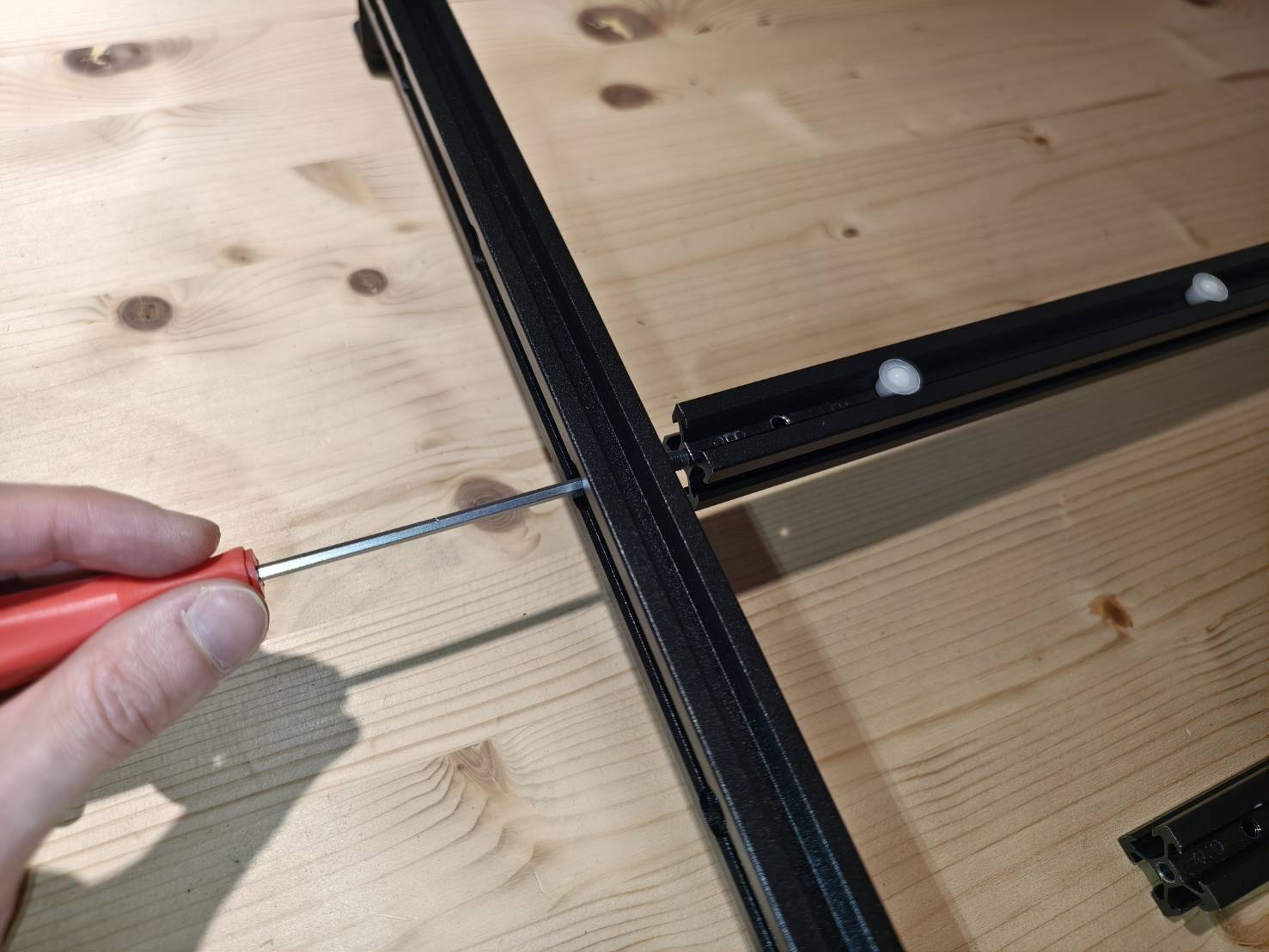

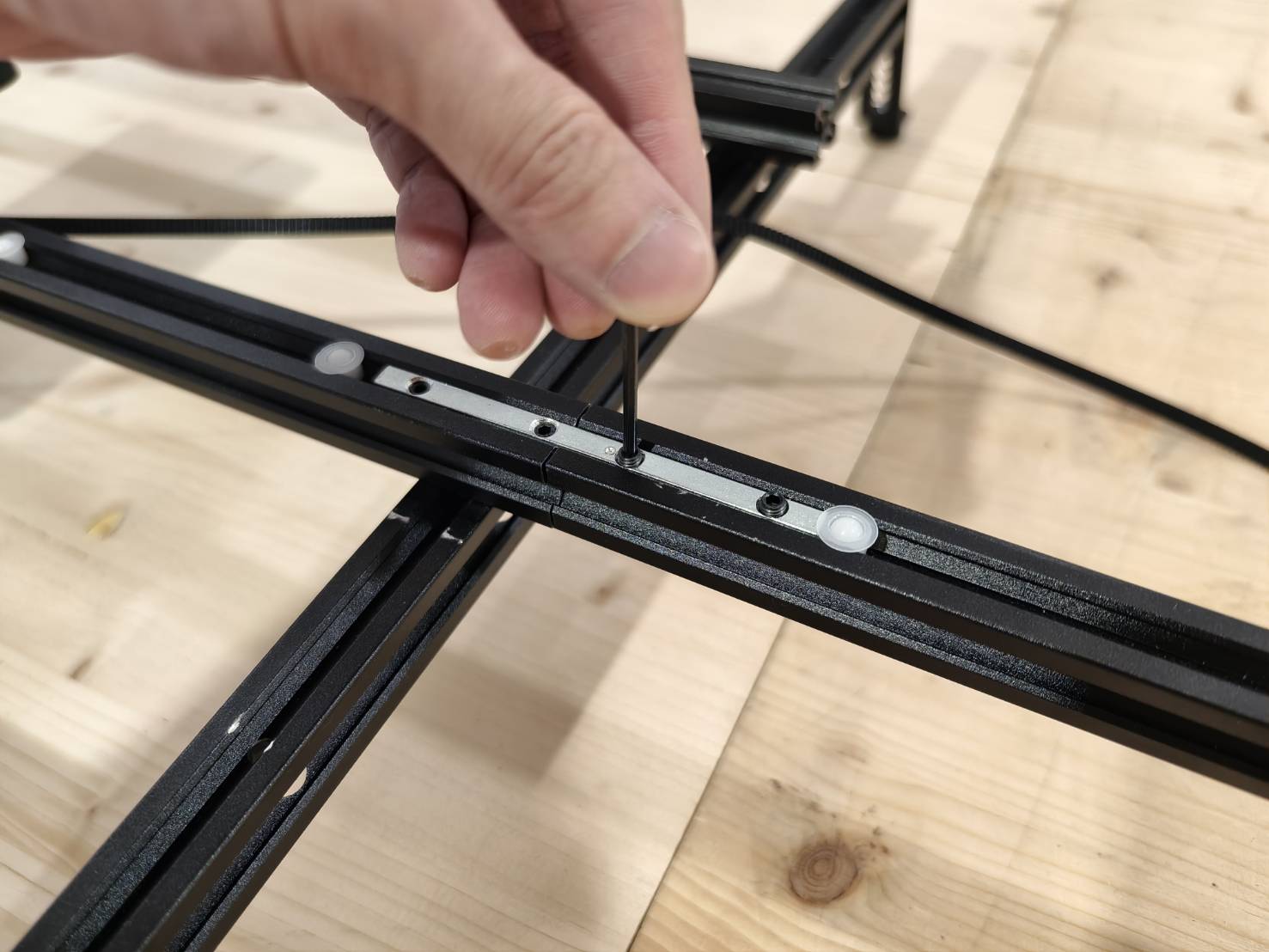

Cada bloco tem quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois elas são para o movimento dos alimentadores. Os conectores devem estar do mesmo lado das rodas brancas e abaixo delas.)
Passo F8
Fixe a correia no lado longo com o retentor de correia que foi removido anteriormente.
(Certifique-se de que a correia esteja esticada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo F9

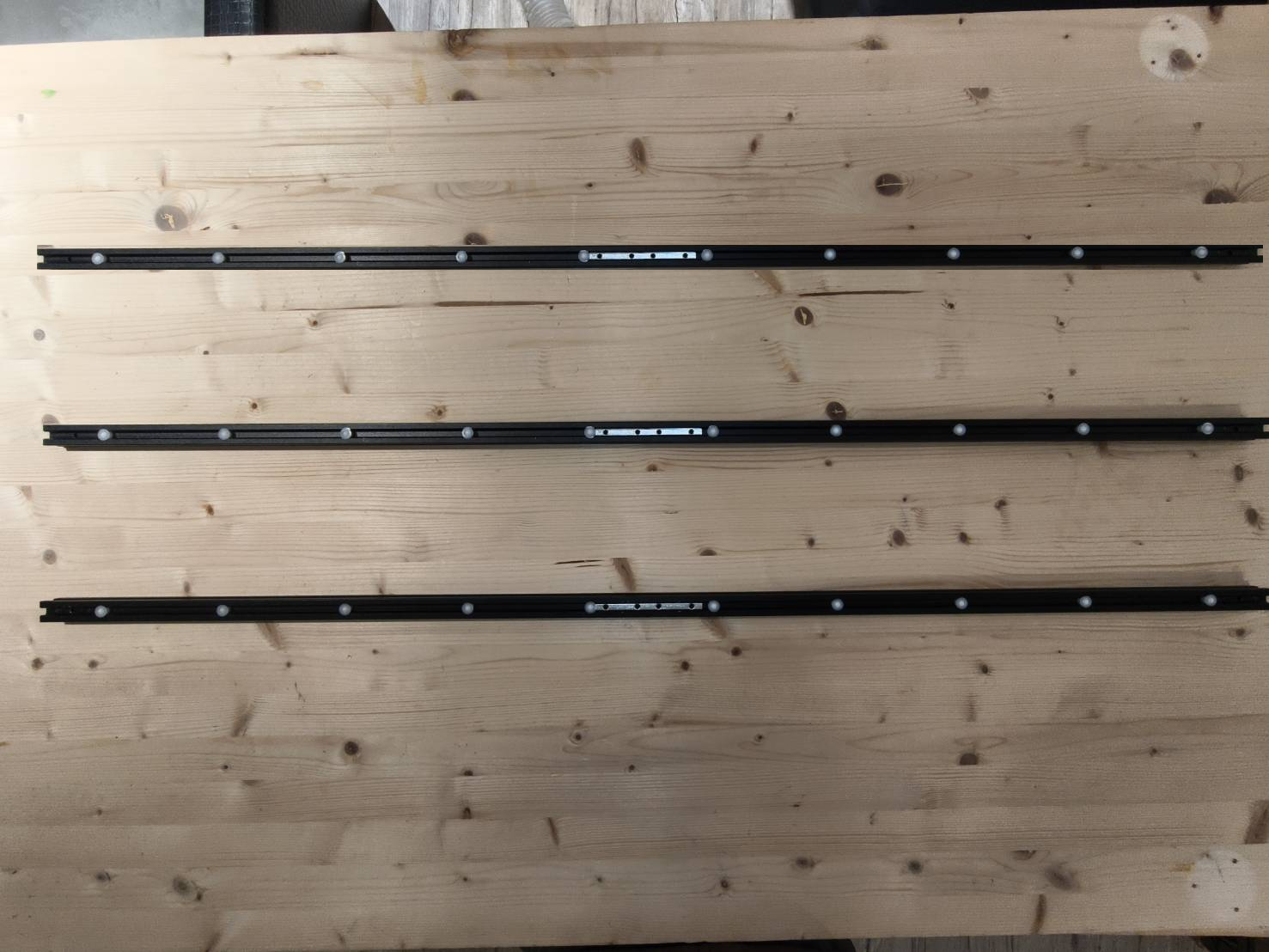

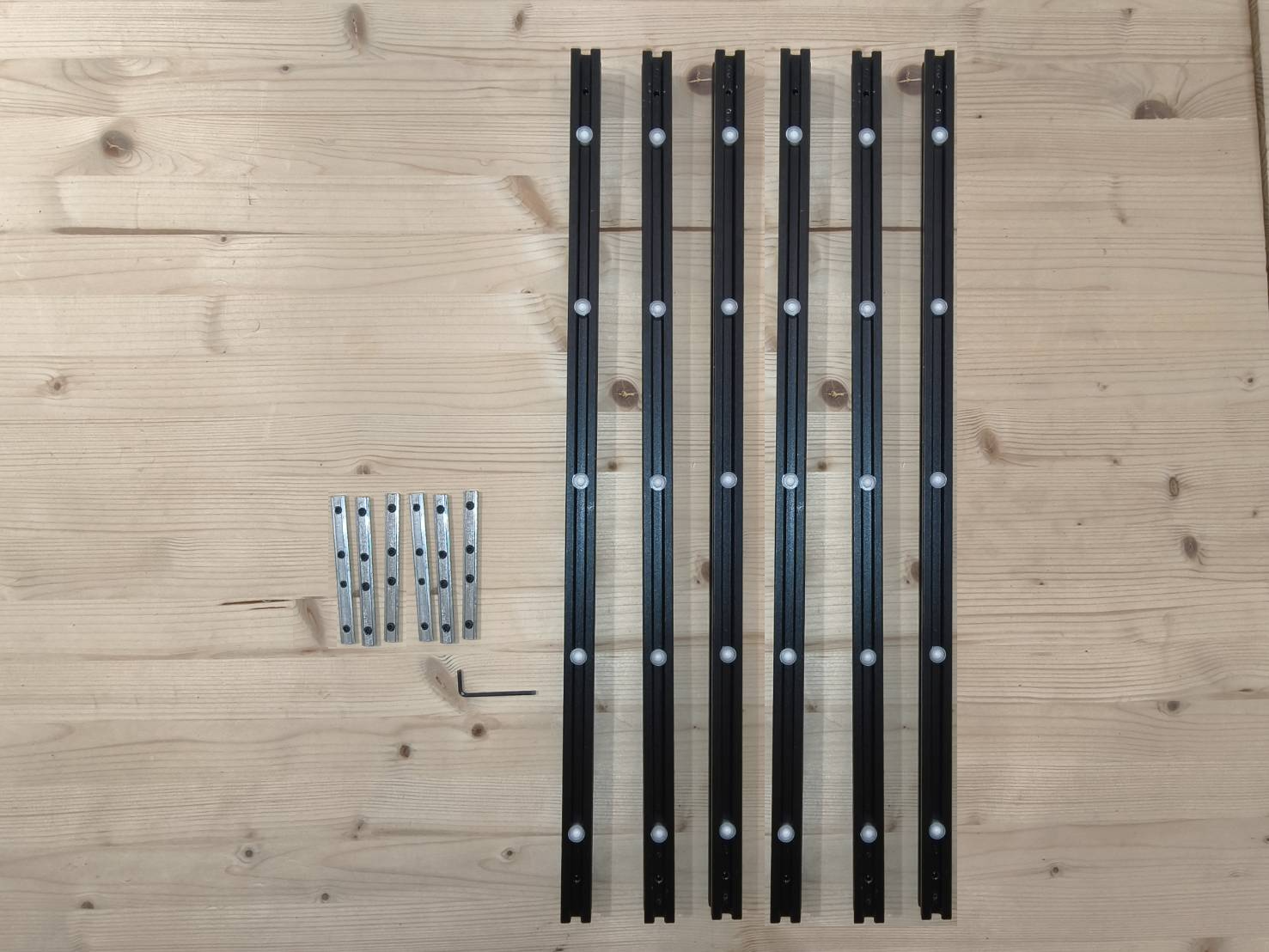

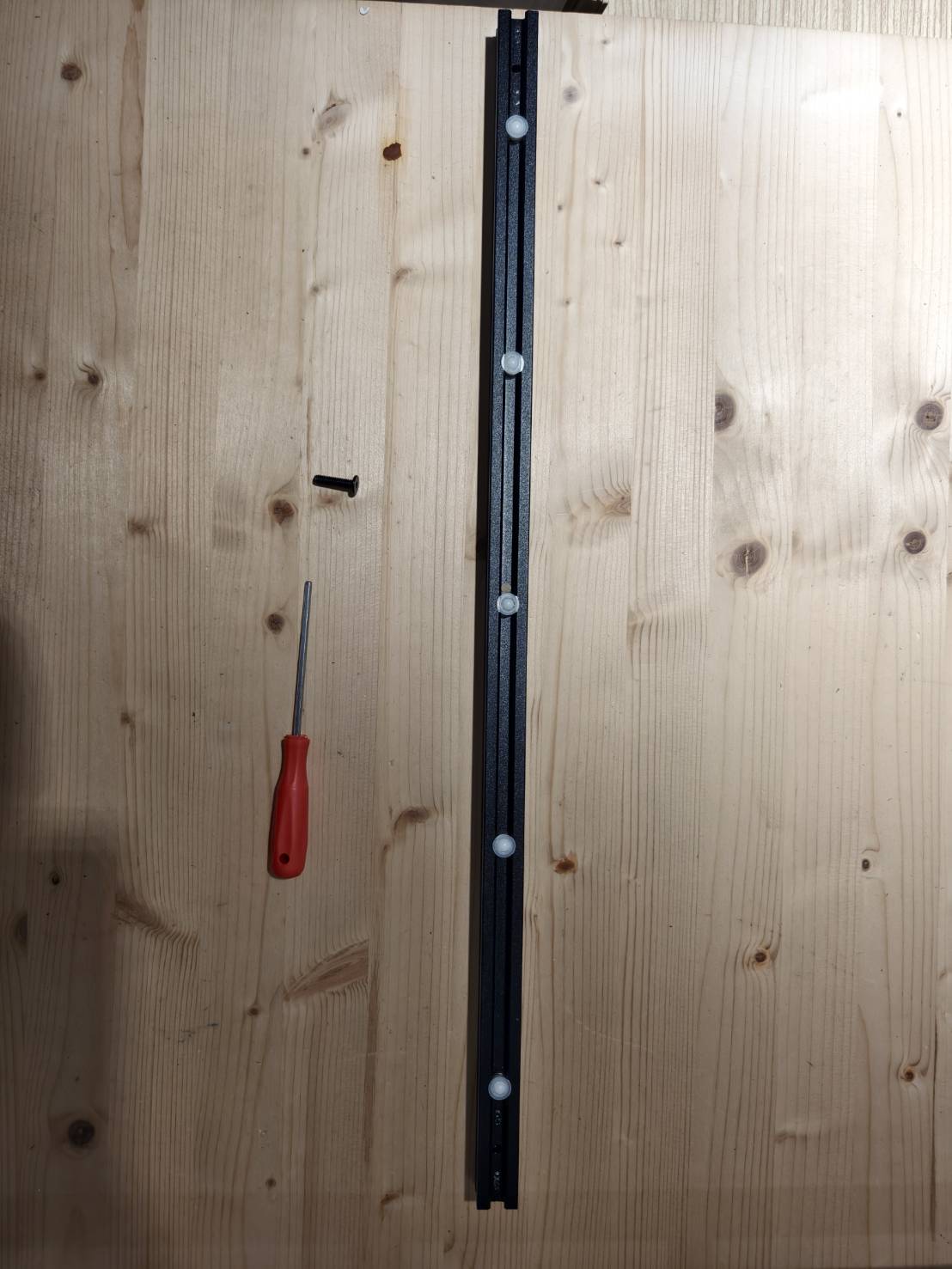

Localize 8 trilhos e 8 conectores de trilho, e então conecte cada par para estendê-los. Você terá um total de quatro conjuntos de trilhos estendidos.
Você pode consultar este passo ou os passos seguintes para o método de instalação.
Passo F10

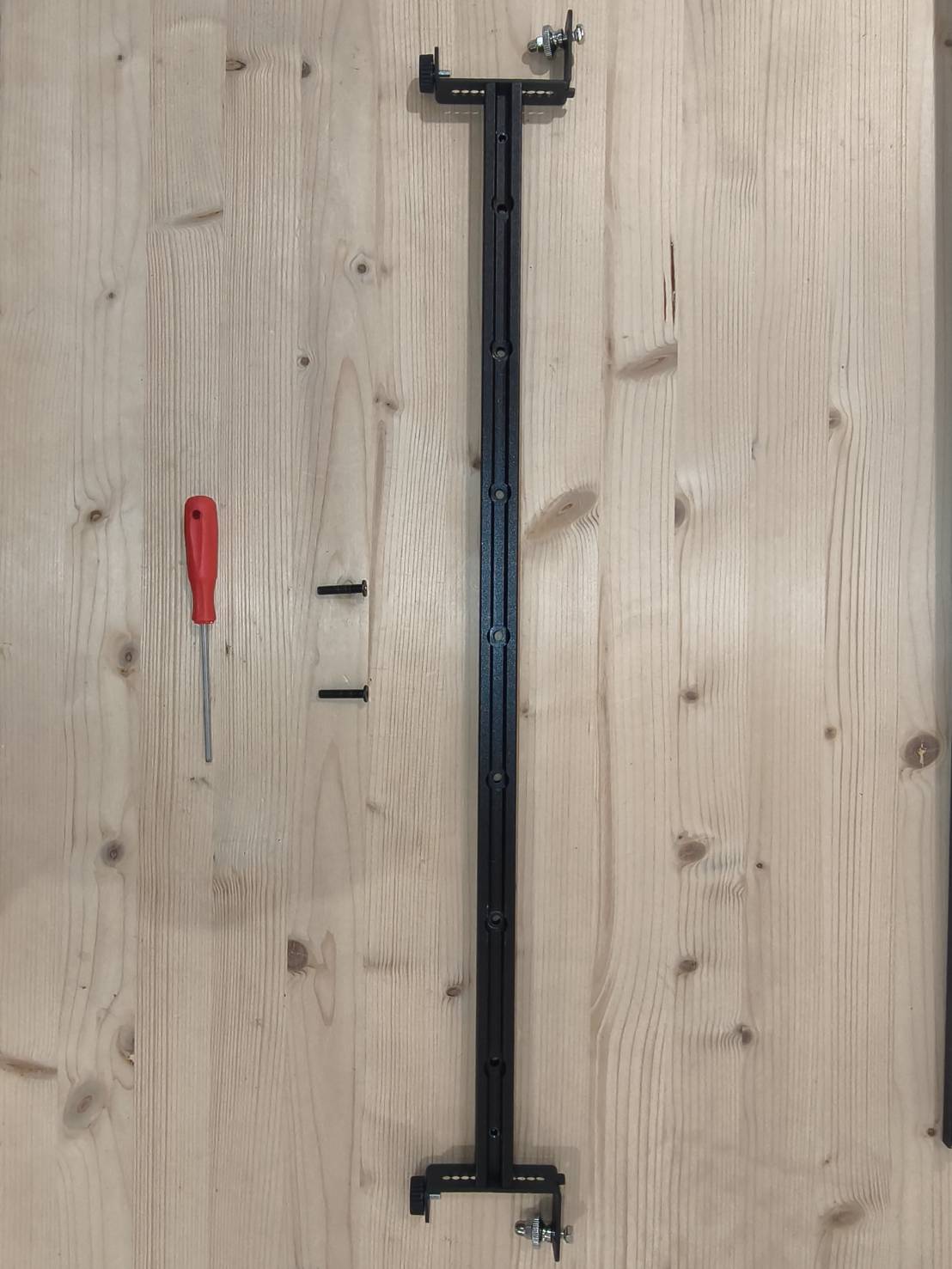

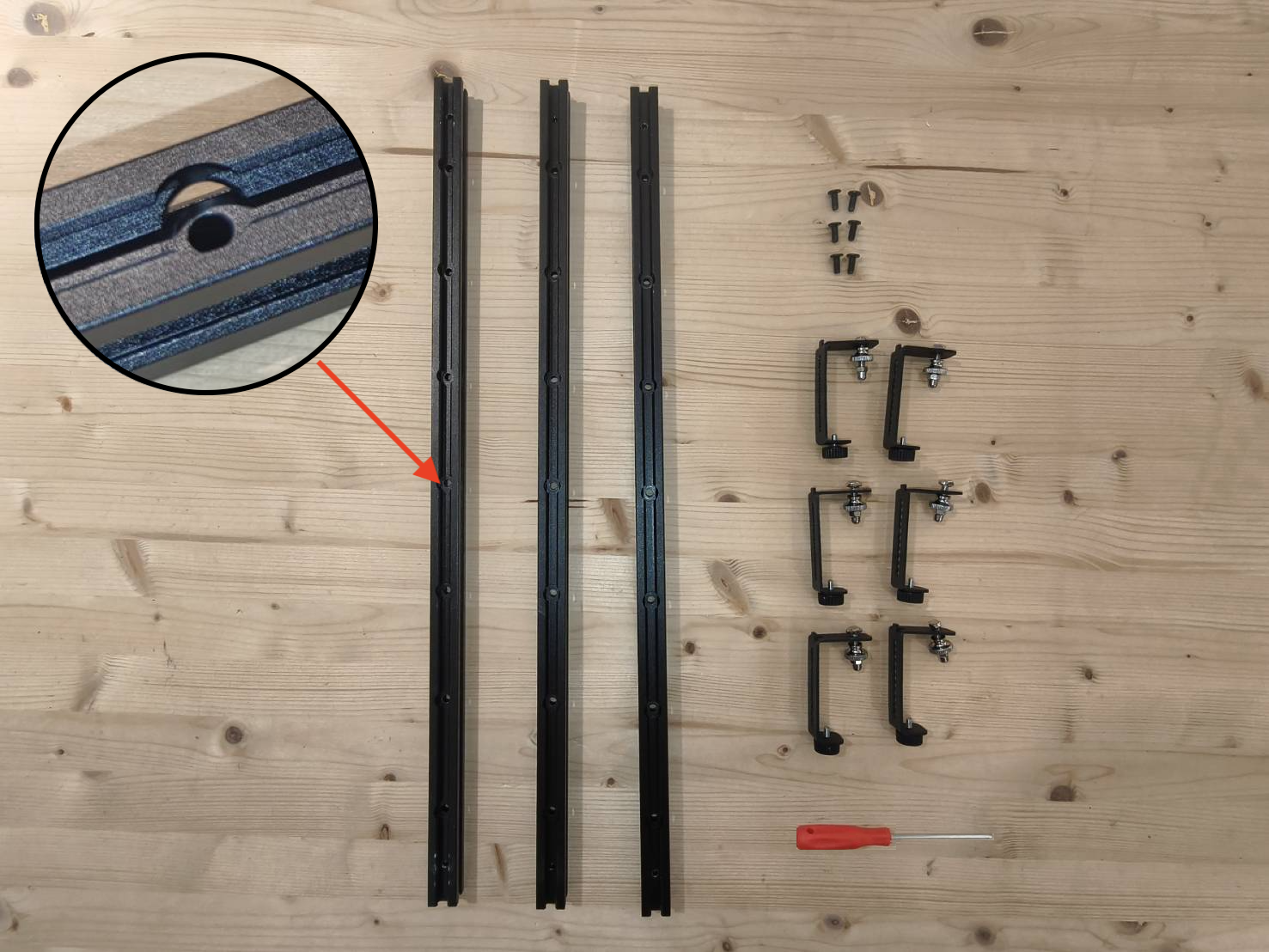

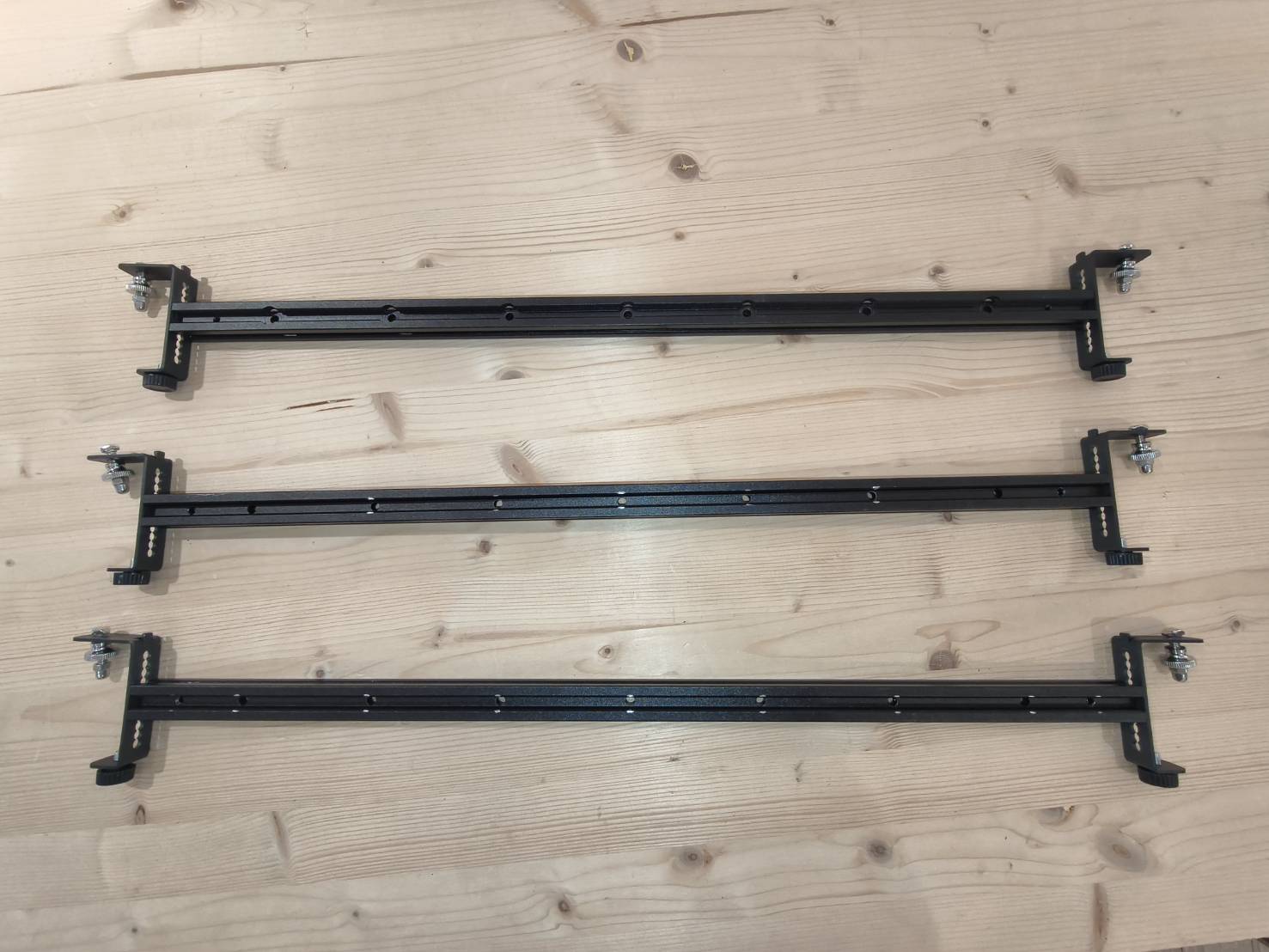

Localize 3 vigas de fixação de trilho (sem rolos brancos), 6 elevadores de trilho e 6 parafusos curtos (parafusos M5*6).
Observe que as vigas de fixação do trilho não têm rolos brancos e os furos dos parafusos têm uma borda superior alargada.
Use os parafusos curtos para instalar os elevadores de trilho em ambos os lados de cada viga de fixação de trilho. Você deve obter 3 conjuntos de montagens de viga de fixação de trilho + elevador de trilho.
Recomendamos fixar todos os elevadores de trilho no furo marcado com "5", que é o furo central.
O método de instalação é o seguinte:
Certifique-se de que, quando a viga de fixação do trilho estiver na vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, solte os parafusos, gire o elevador do trilho e aperte-os novamente.

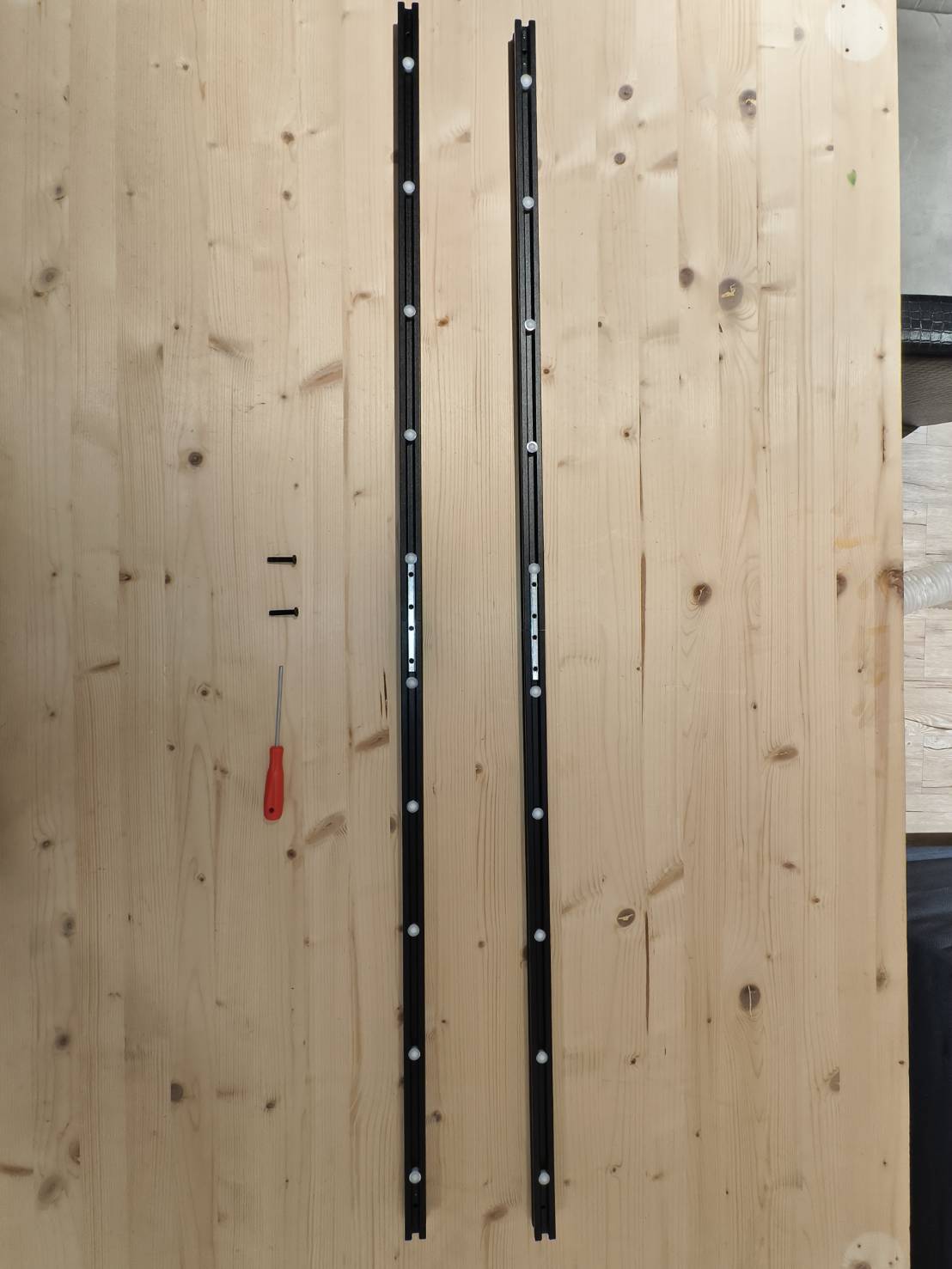

Passo F11

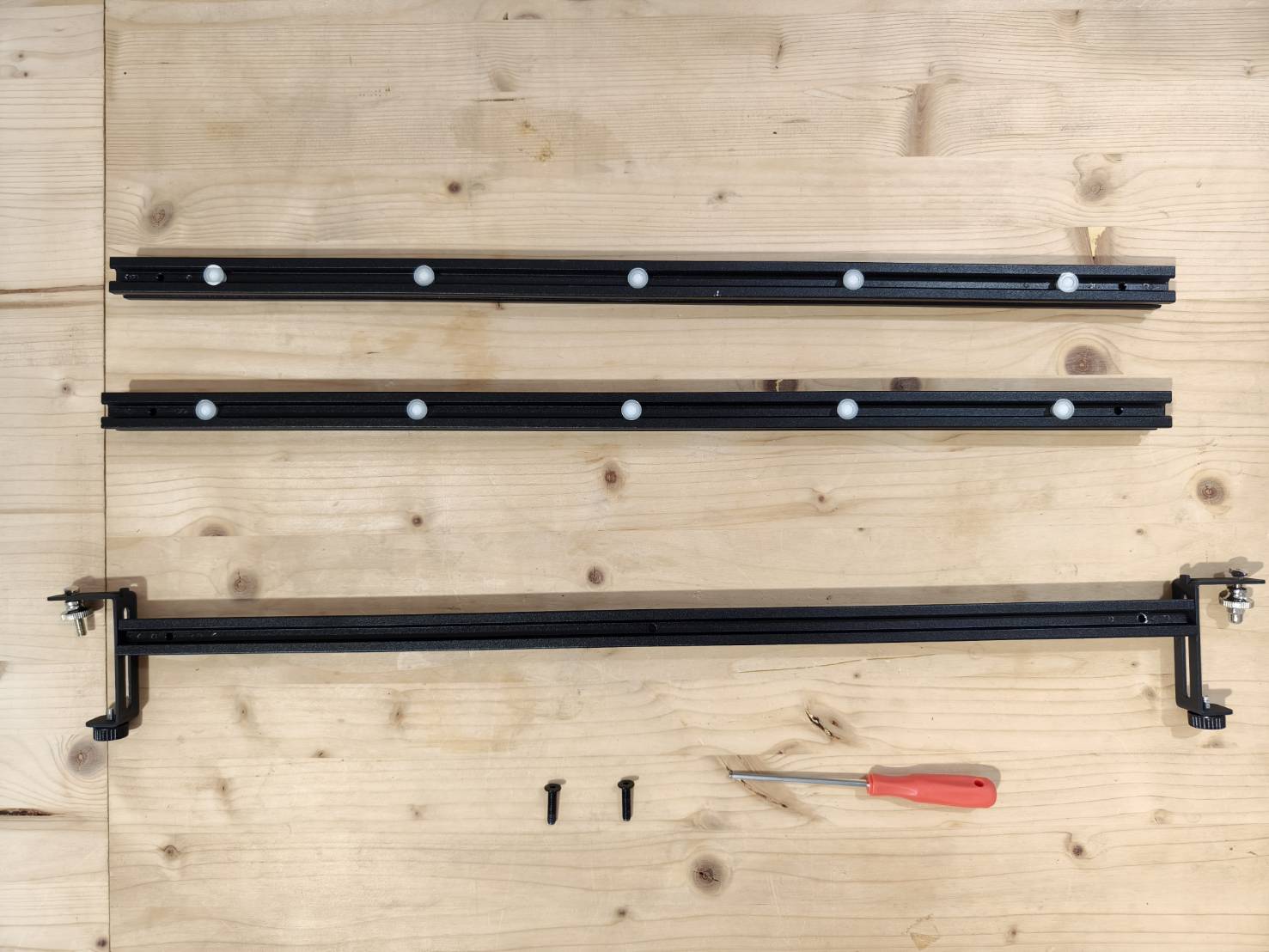

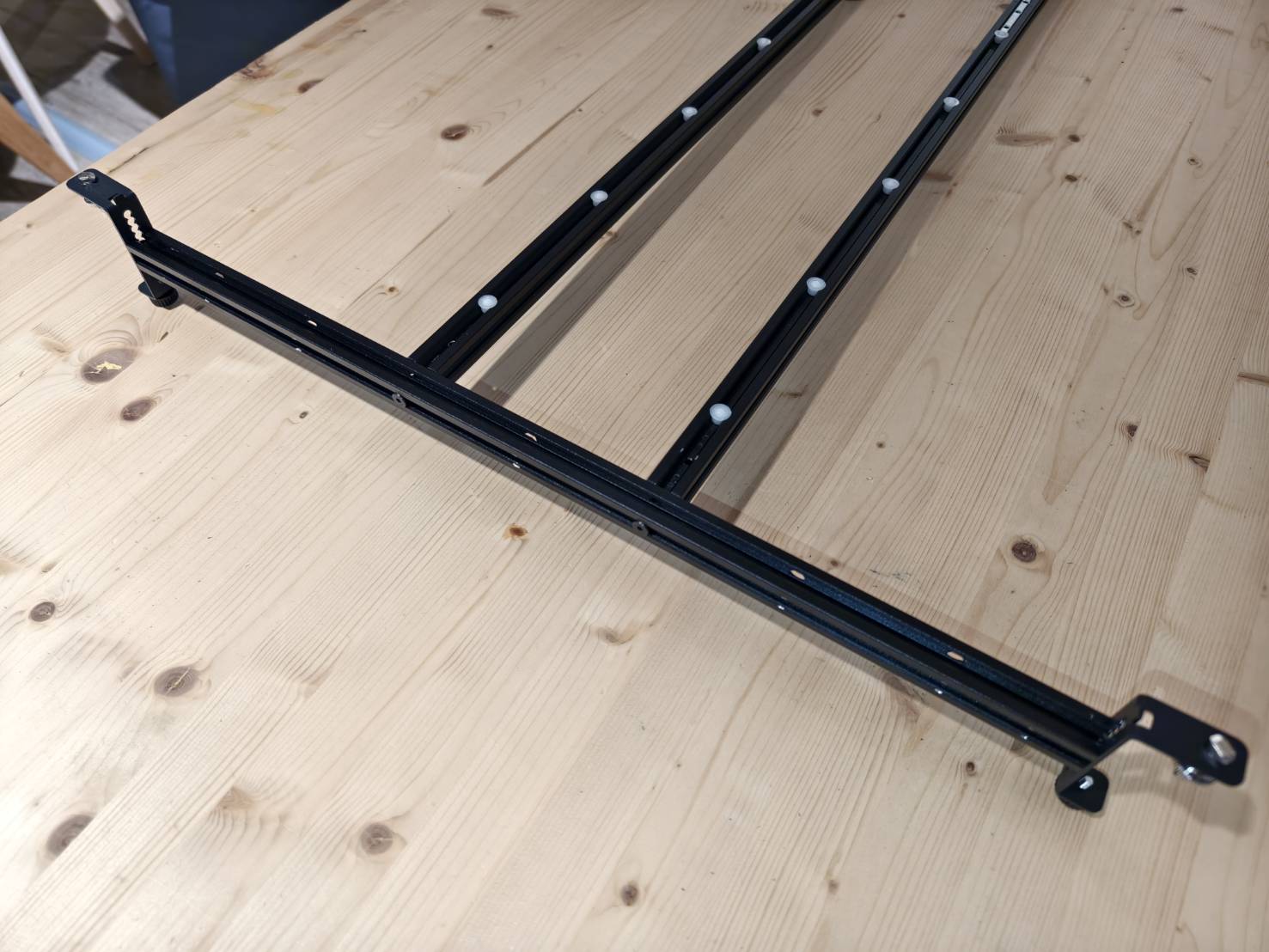

Prepare 2 trilhos estendidos, 1 conjunto de viga de fixação do trilho + elevador e 2 parafusos longos (M5x22).

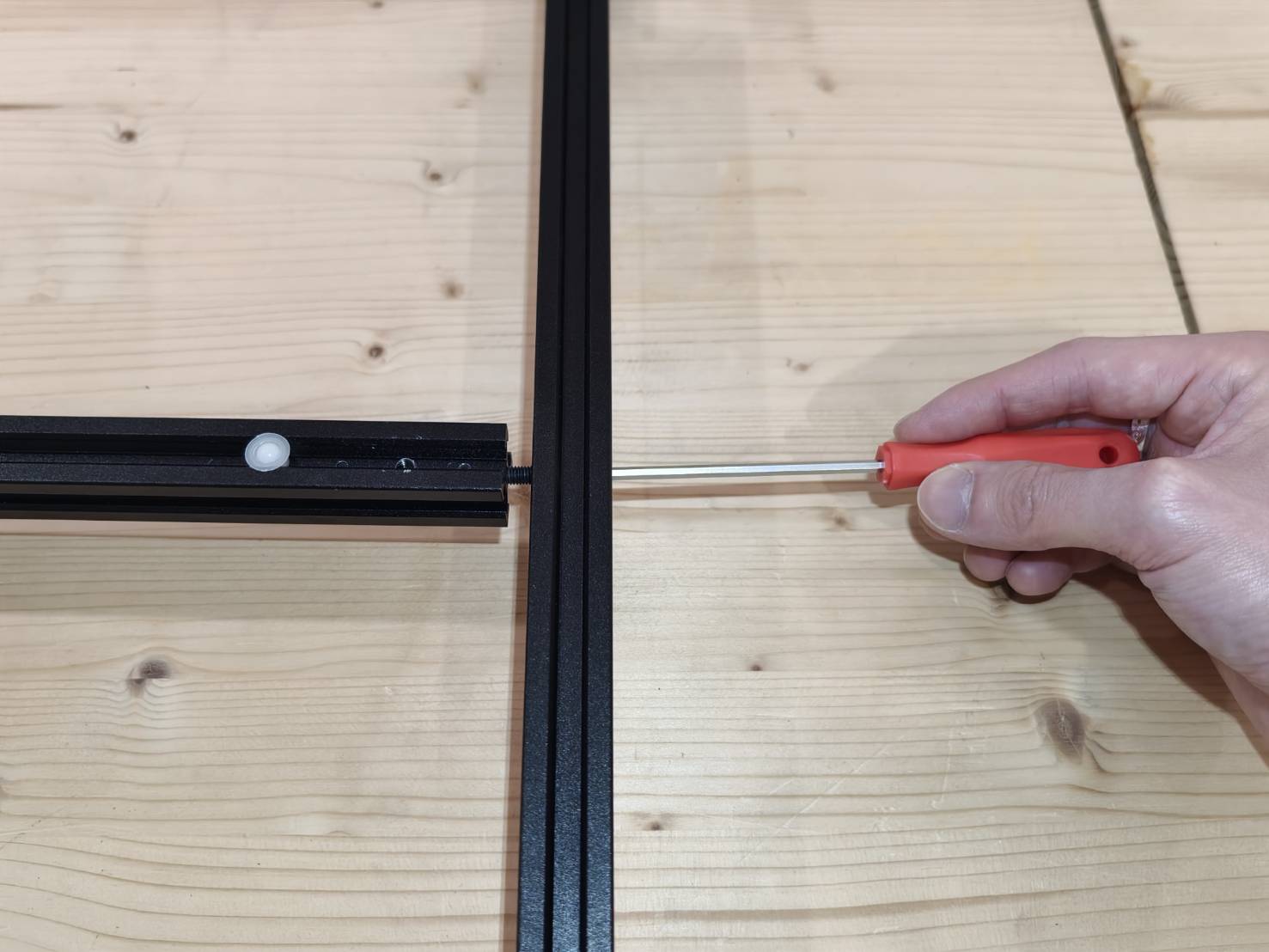

Monte os trilhos na viga de fixação do trilho em ambos os lados do furo central do parafuso, conforme mostrado na imagem.
(Durante a instalação, certifique-se de que os pés de borracha preta na viga estejam voltados para baixo e as Rodas de Esferas Brancas nos trilhos estejam voltadas para cima.)
Passo F12
Prepare 1 conjunto de apoios para pés da viga do trilho e 2 parafusos longos (M5x22).
Instale no outro lado para fixá-lo, com os apoios pretos para pés da viga do trilho voltados para baixo.
Passo F13

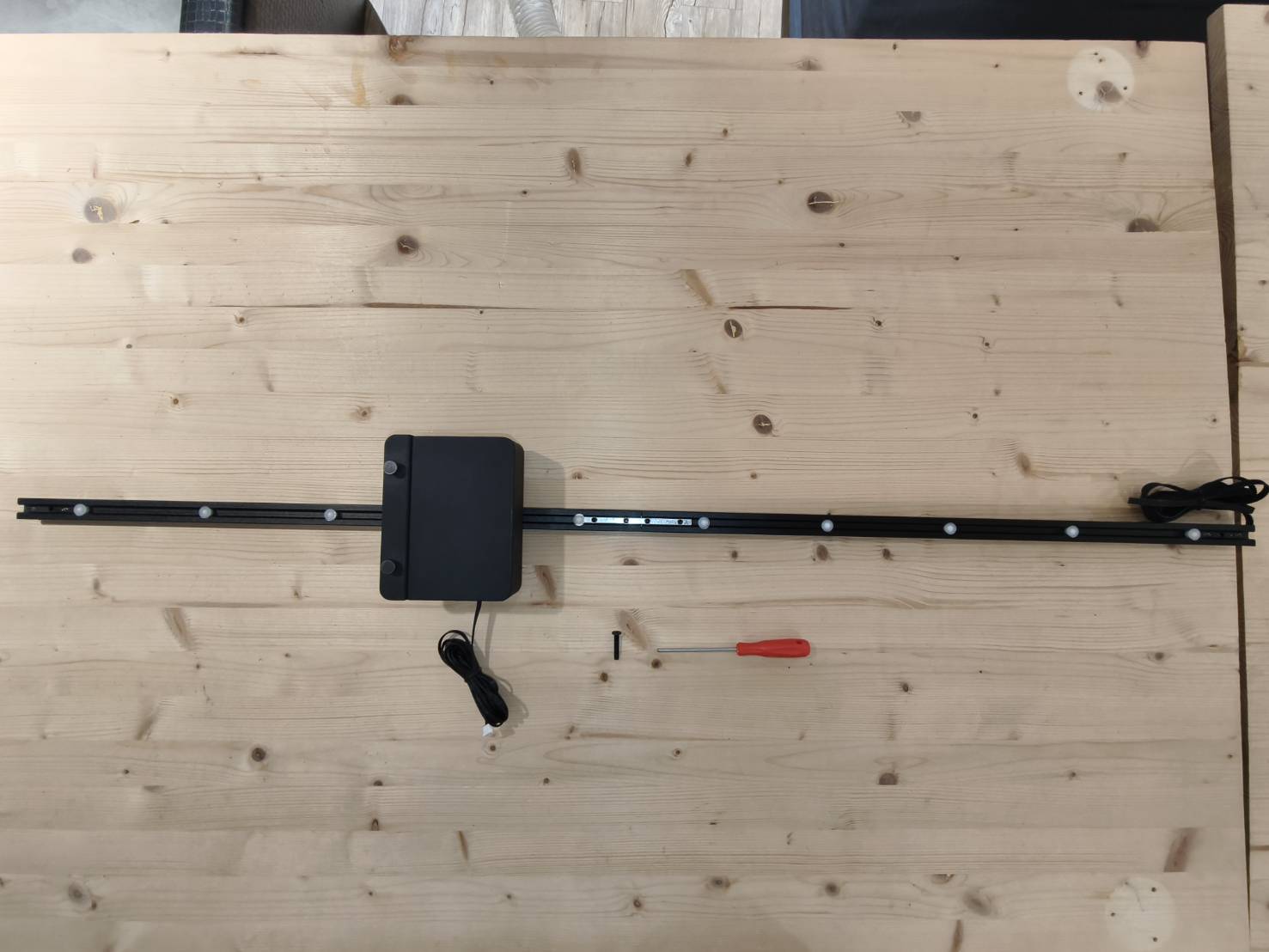

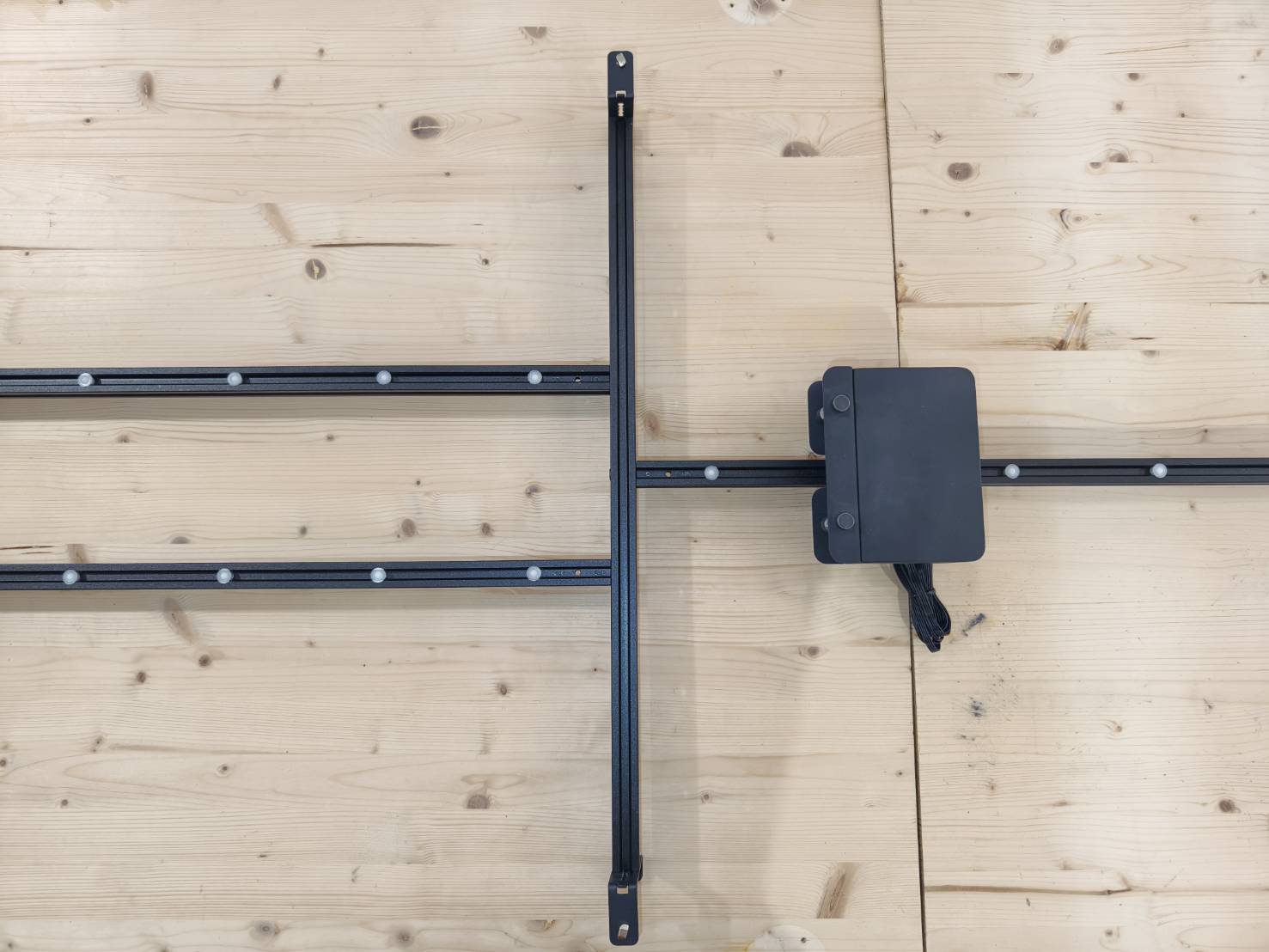

Prepare o conjunto do alimentador do trilho e um parafuso longo (M5x22).
Instale o alimentador em um lado da viga do trilho, garantindo que as rodas de esferas brancas no trilho estejam voltadas para cima.

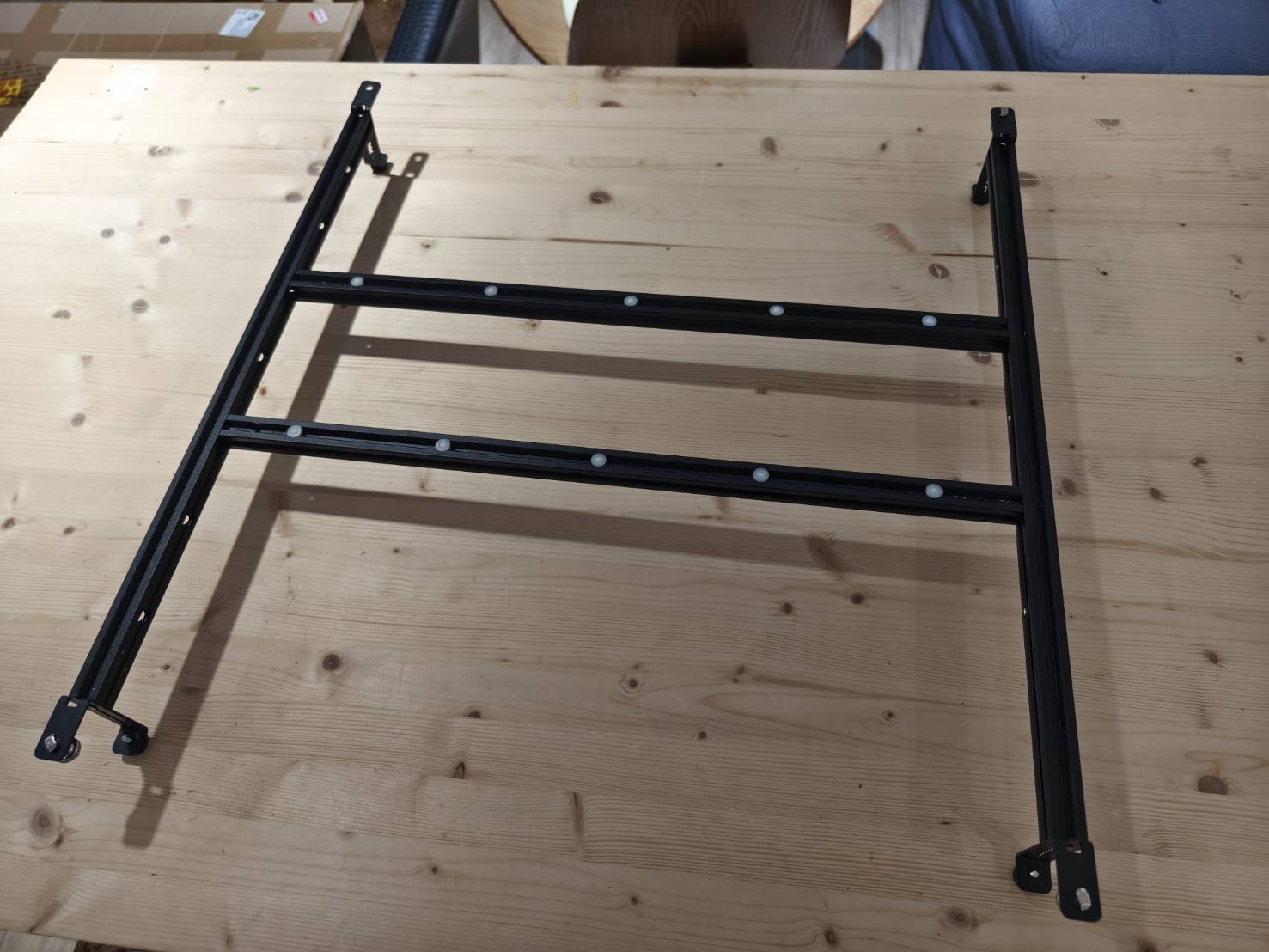

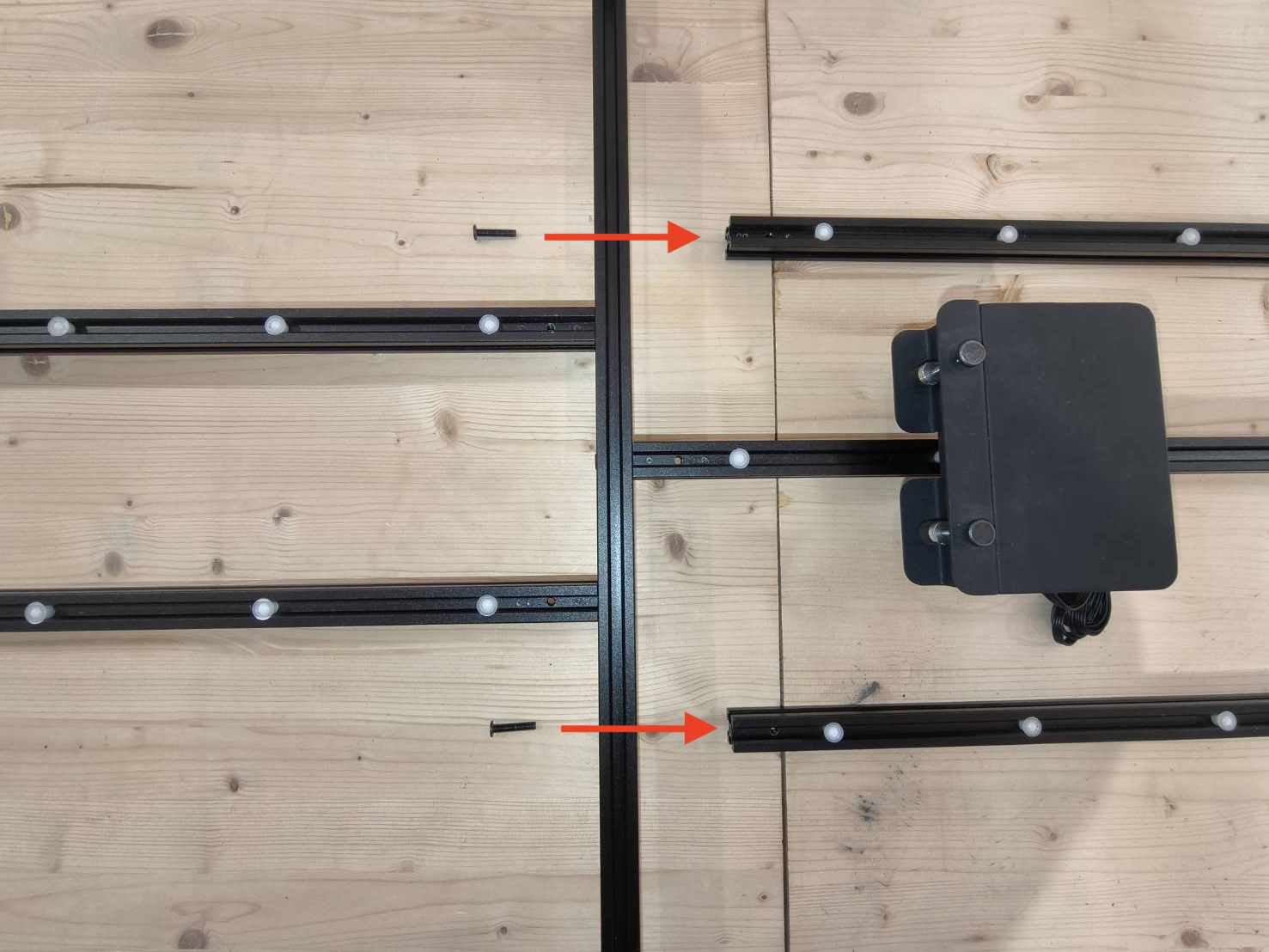

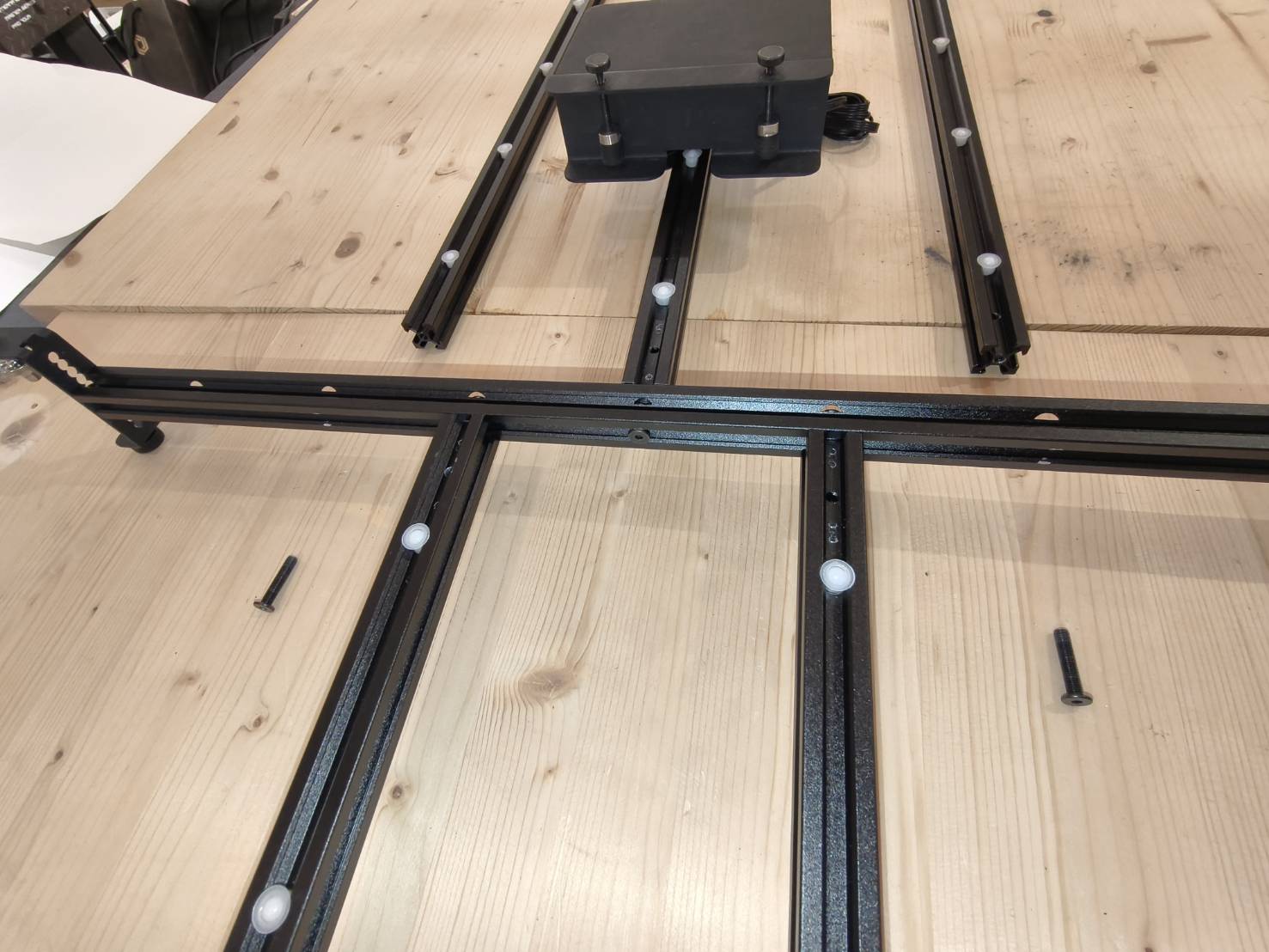

Passo F14

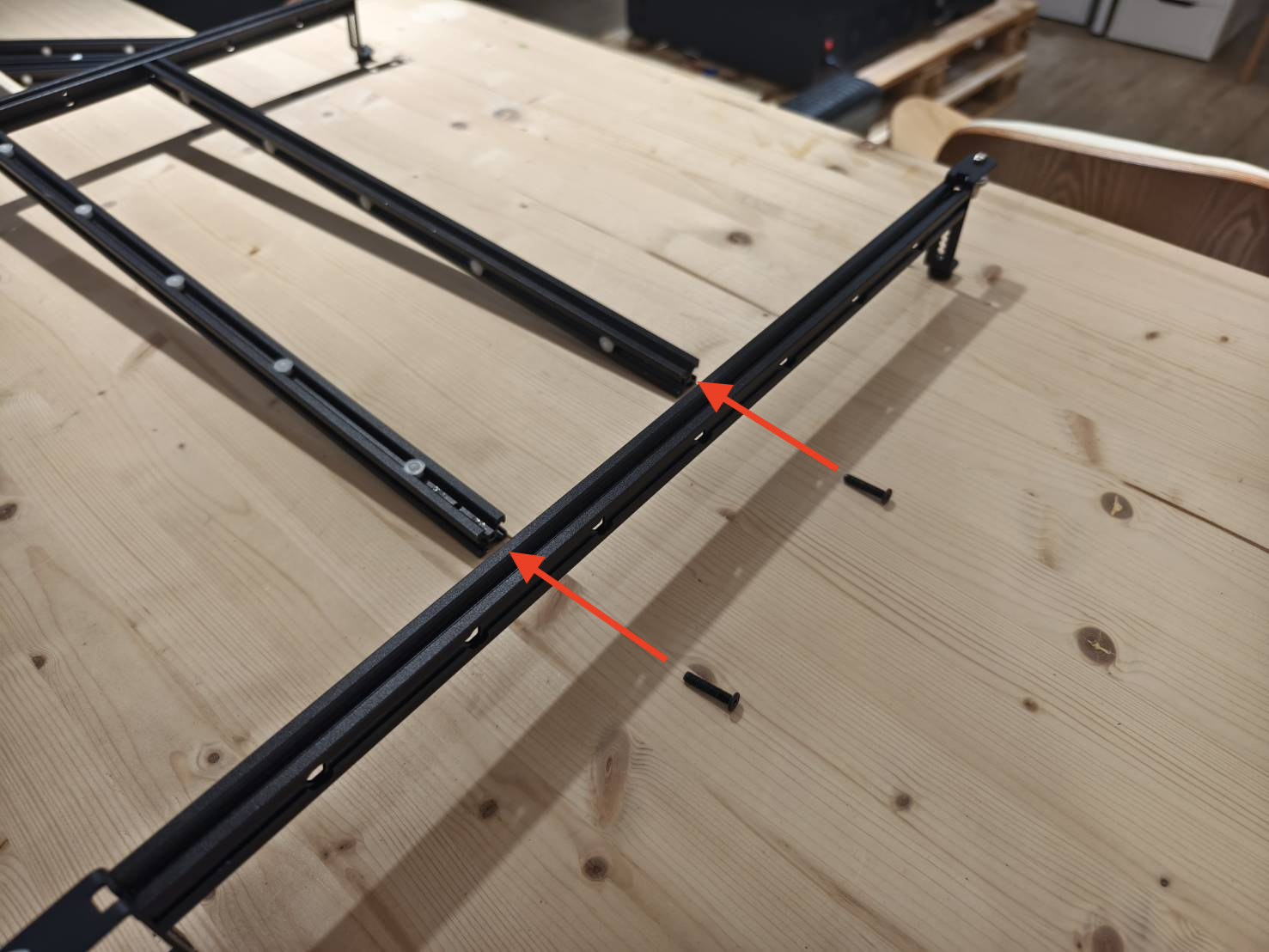

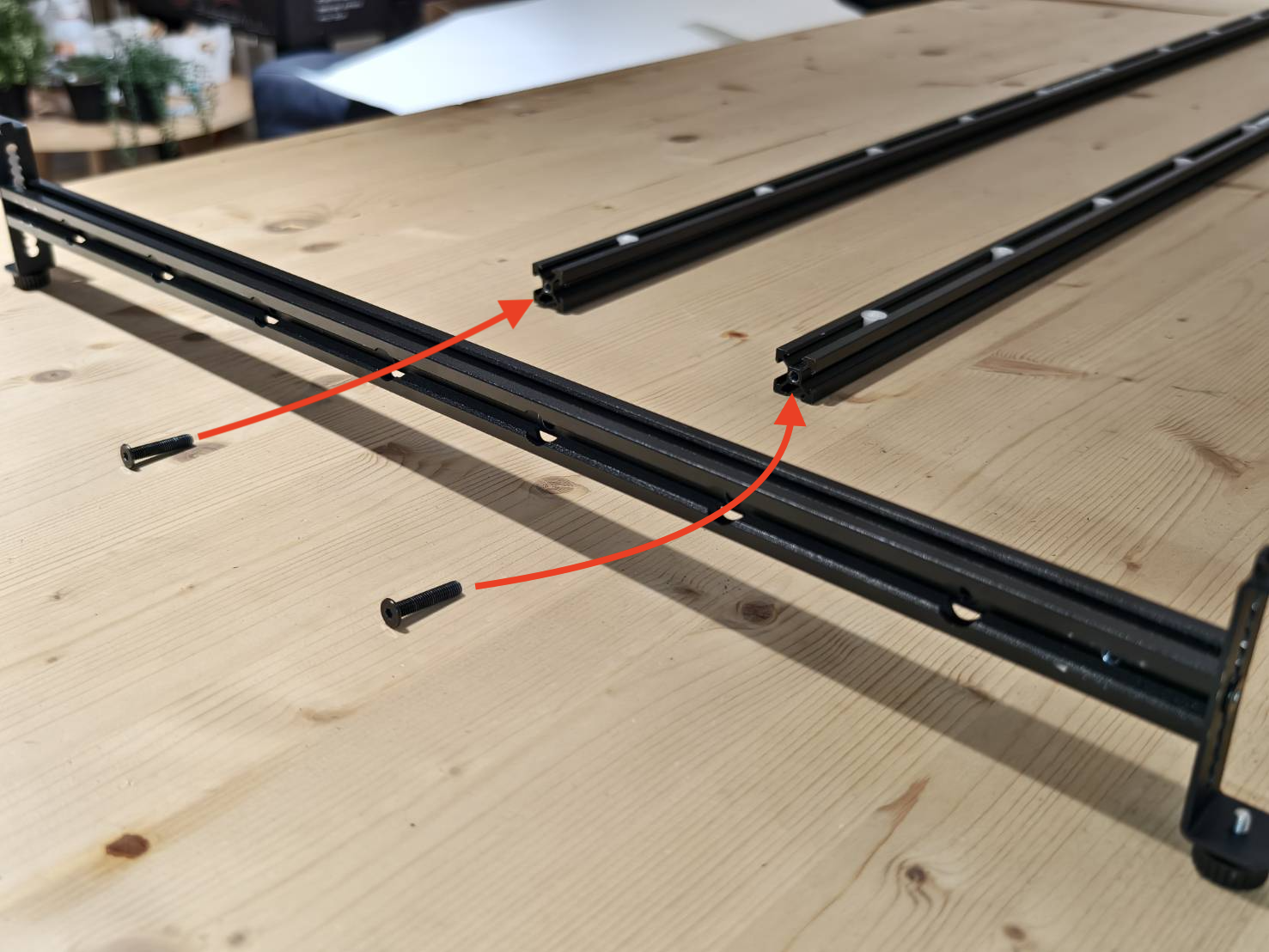

Prepare dois trilhos estendidos (x2) e dois parafusos longos (M5x22) (x2).

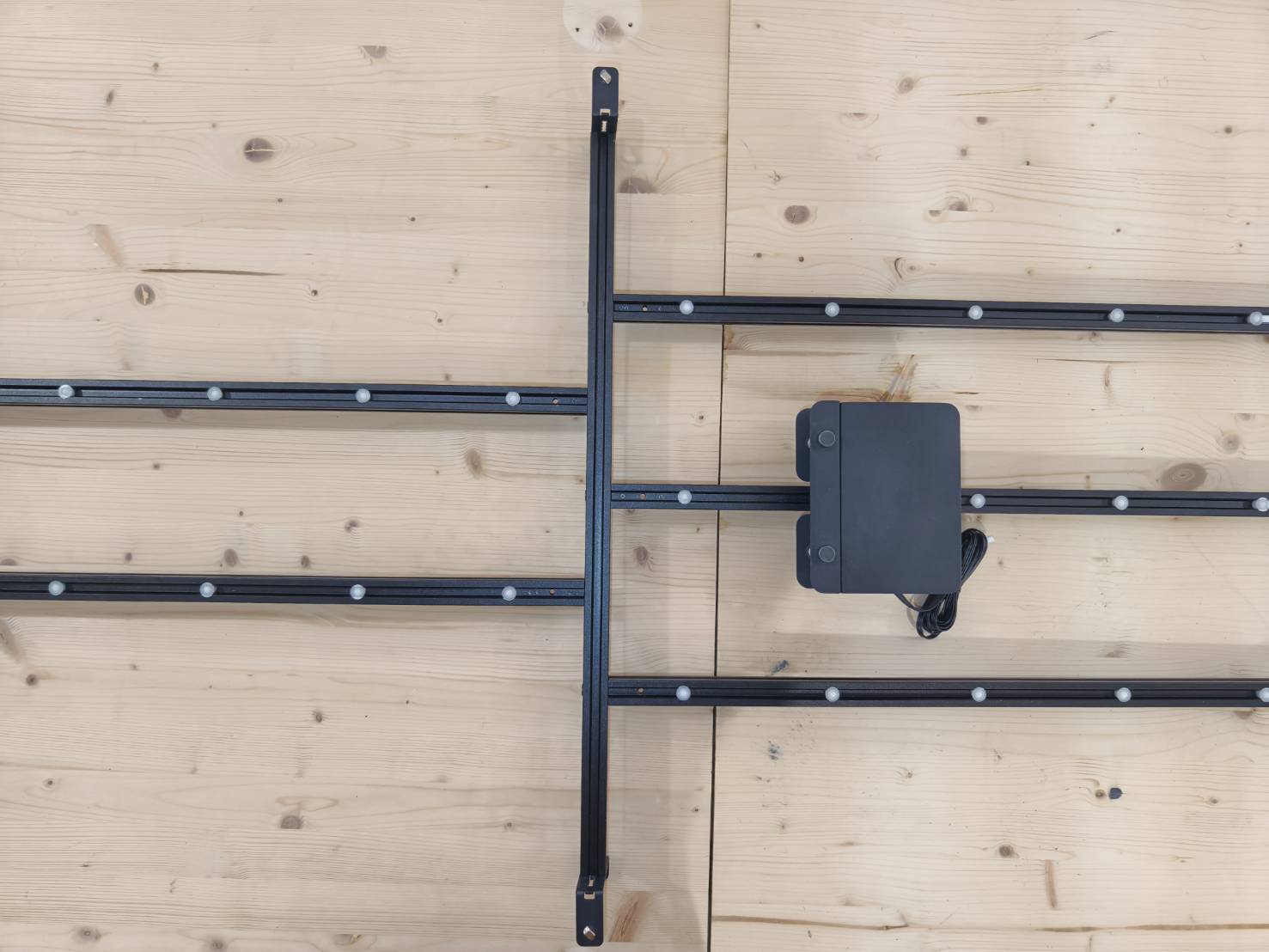

Instale os trilhos na travessa, em ambos os lados do alimentador, garantindo que as rodas de esferas brancas estejam voltadas para cima.
Passo F15

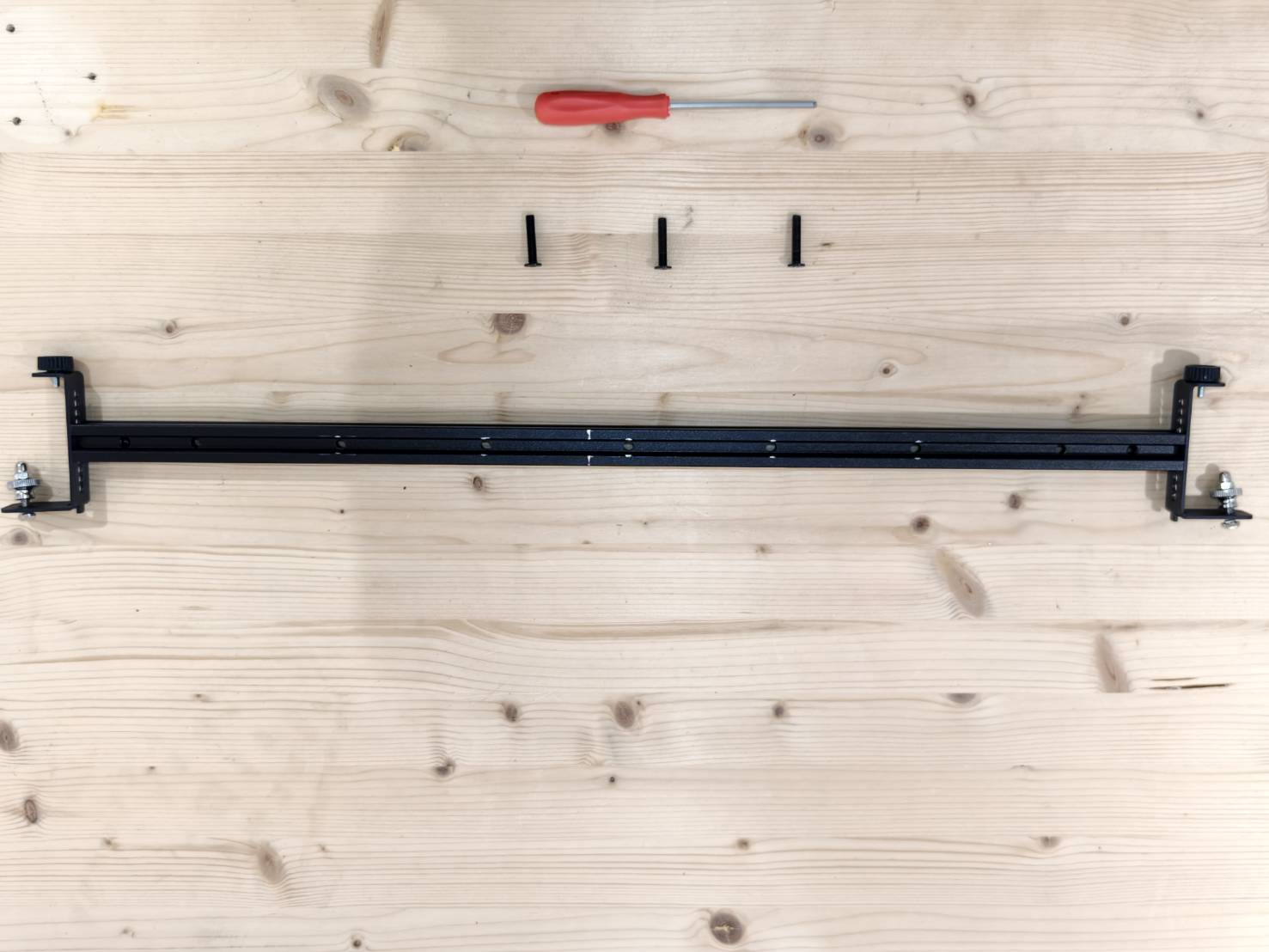

Prepare o conjunto do apoio para pés da travessa e 3 parafusos longos (M5x22).
Primeiro, gire a viga de modo que, quando estiver na posição vertical, a direção dos furos dos parafusos esteja voltada para cima.
Instale a viga sob o trilho, e os parafusos devem ser apertados de baixo para cima.
Passo F16
Remova o grampo da correia.
Passo F17

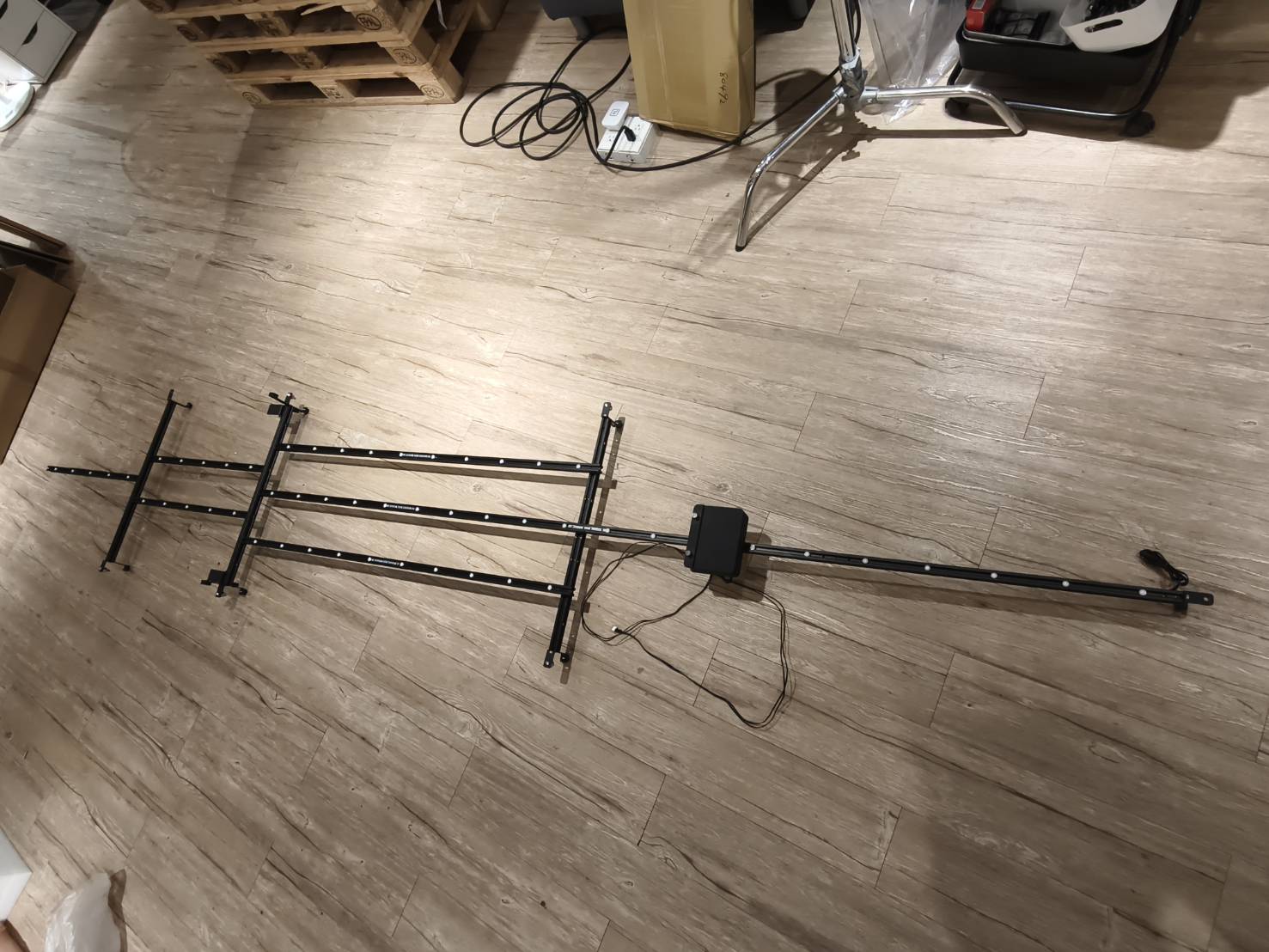

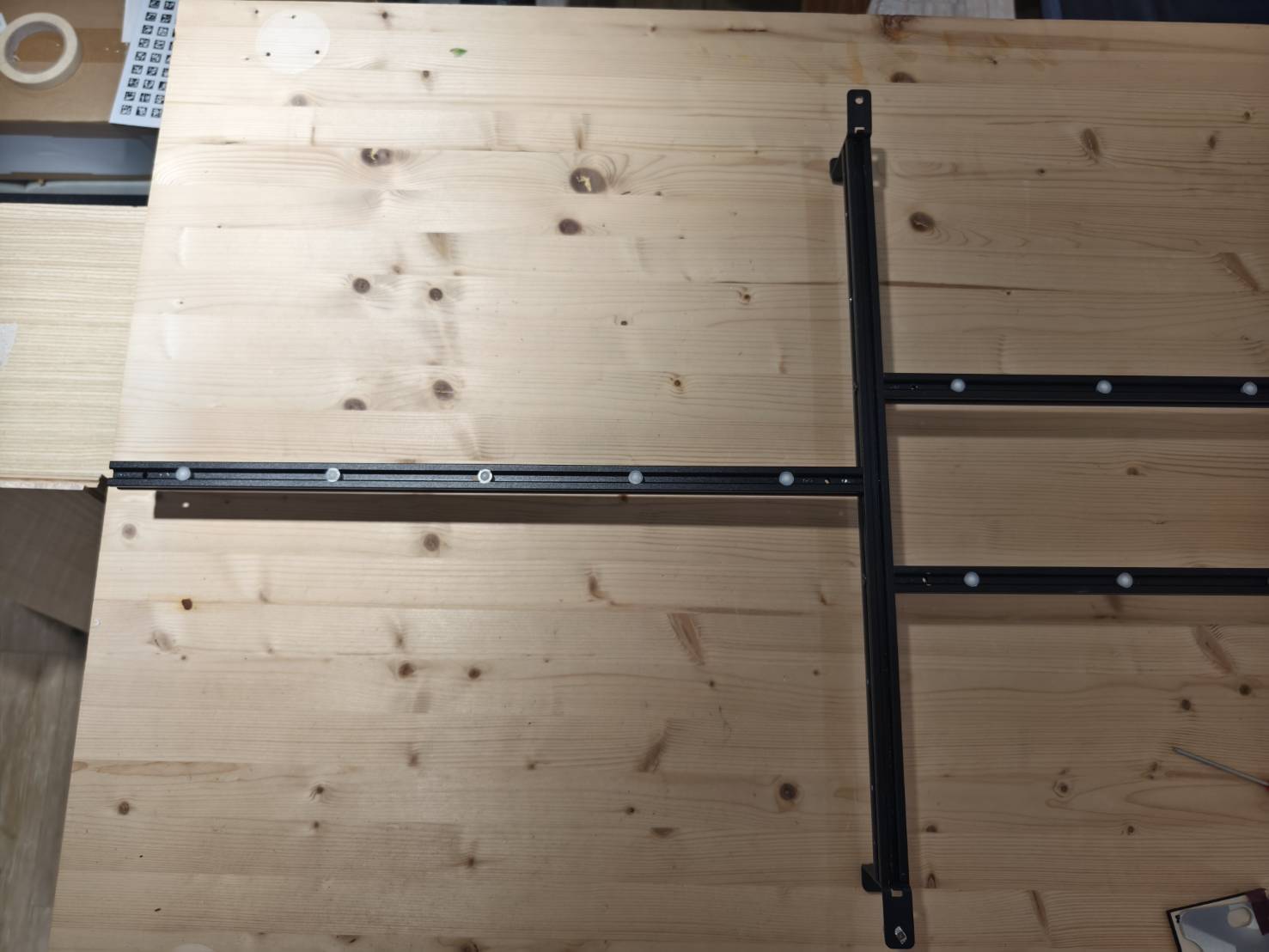

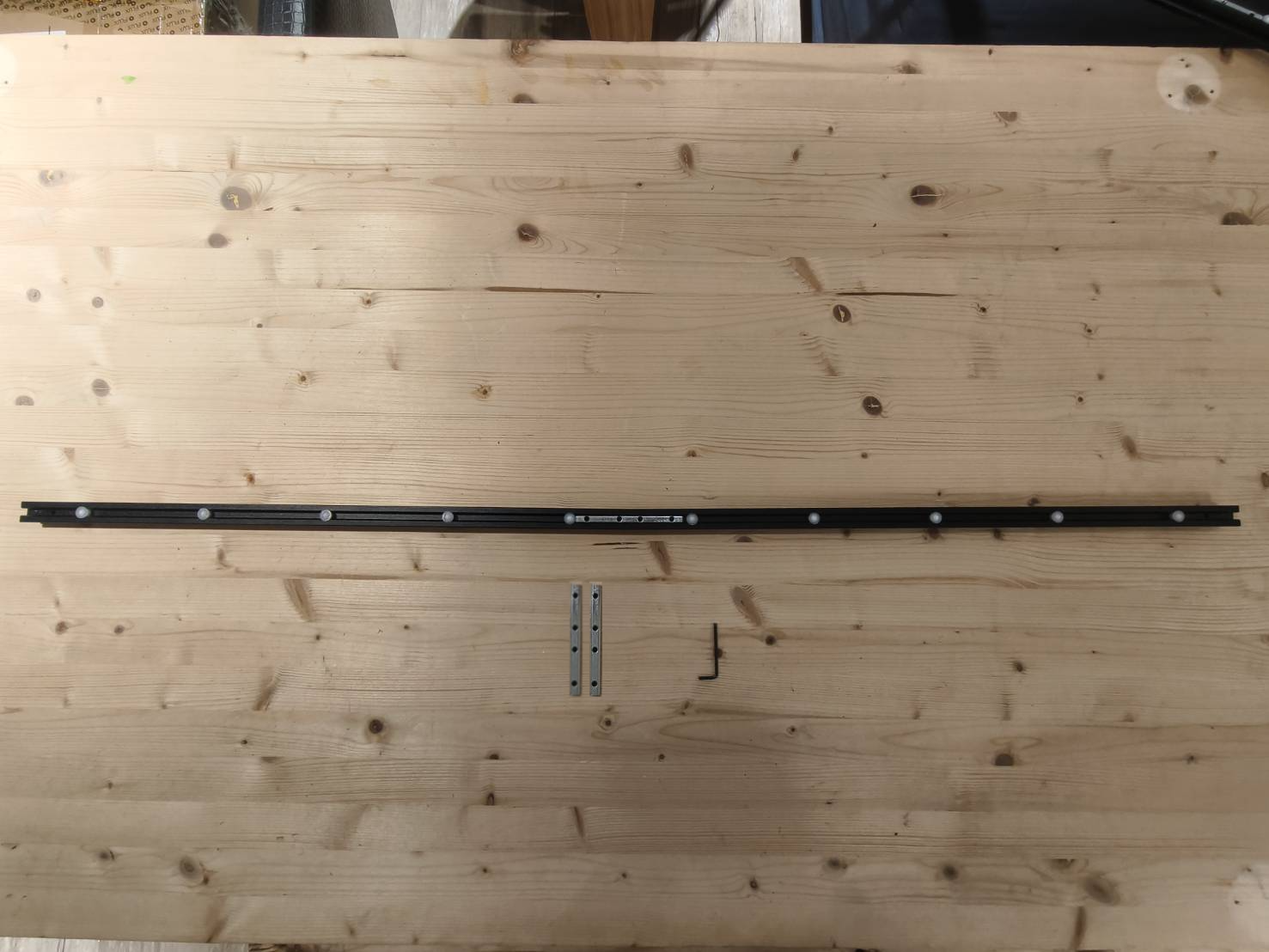

Prepare 1 trilho de extensão e 2 conectores de trilho.
Conecte o trilho ao trilho principal e estenda-o para trás.

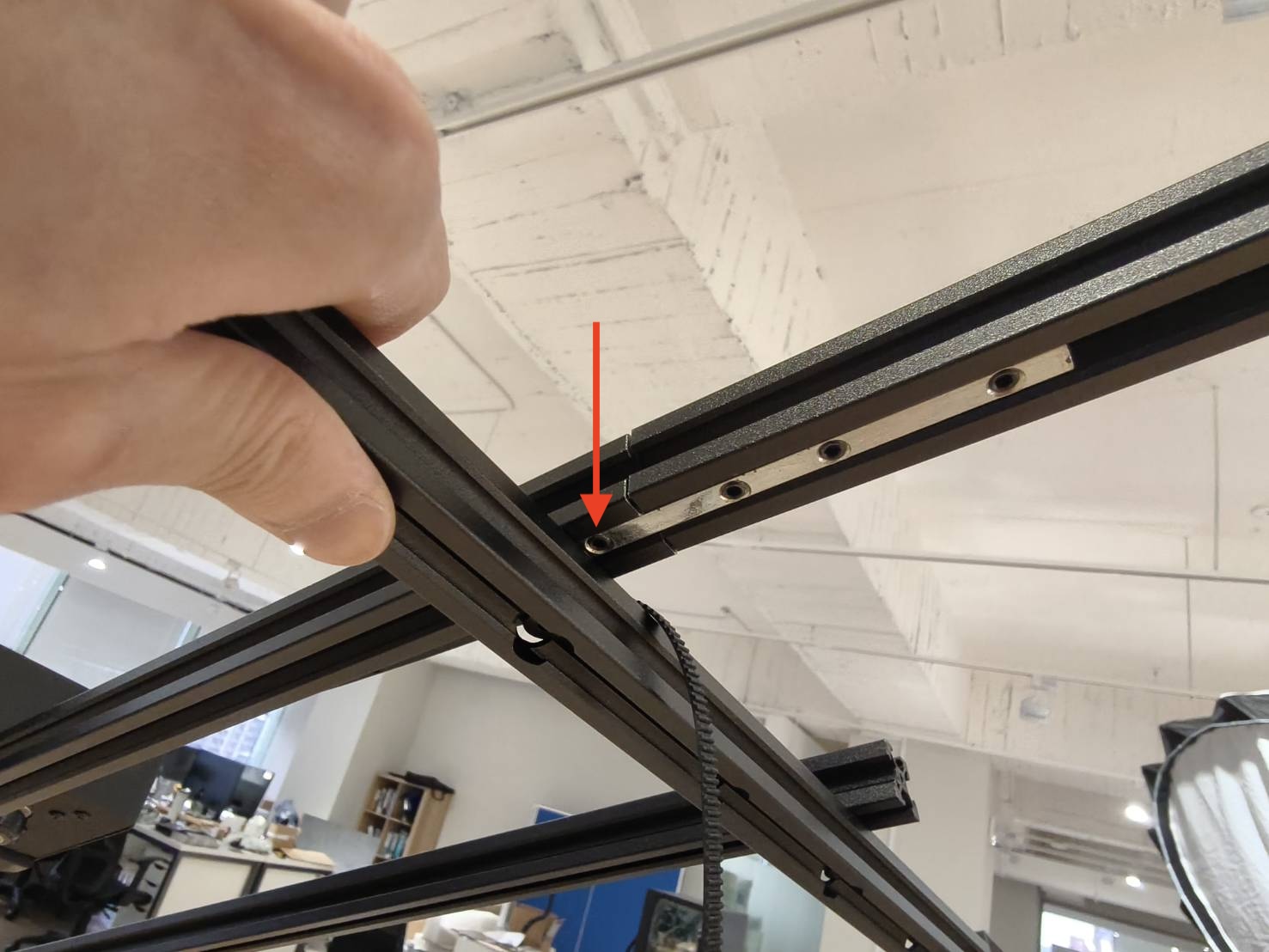

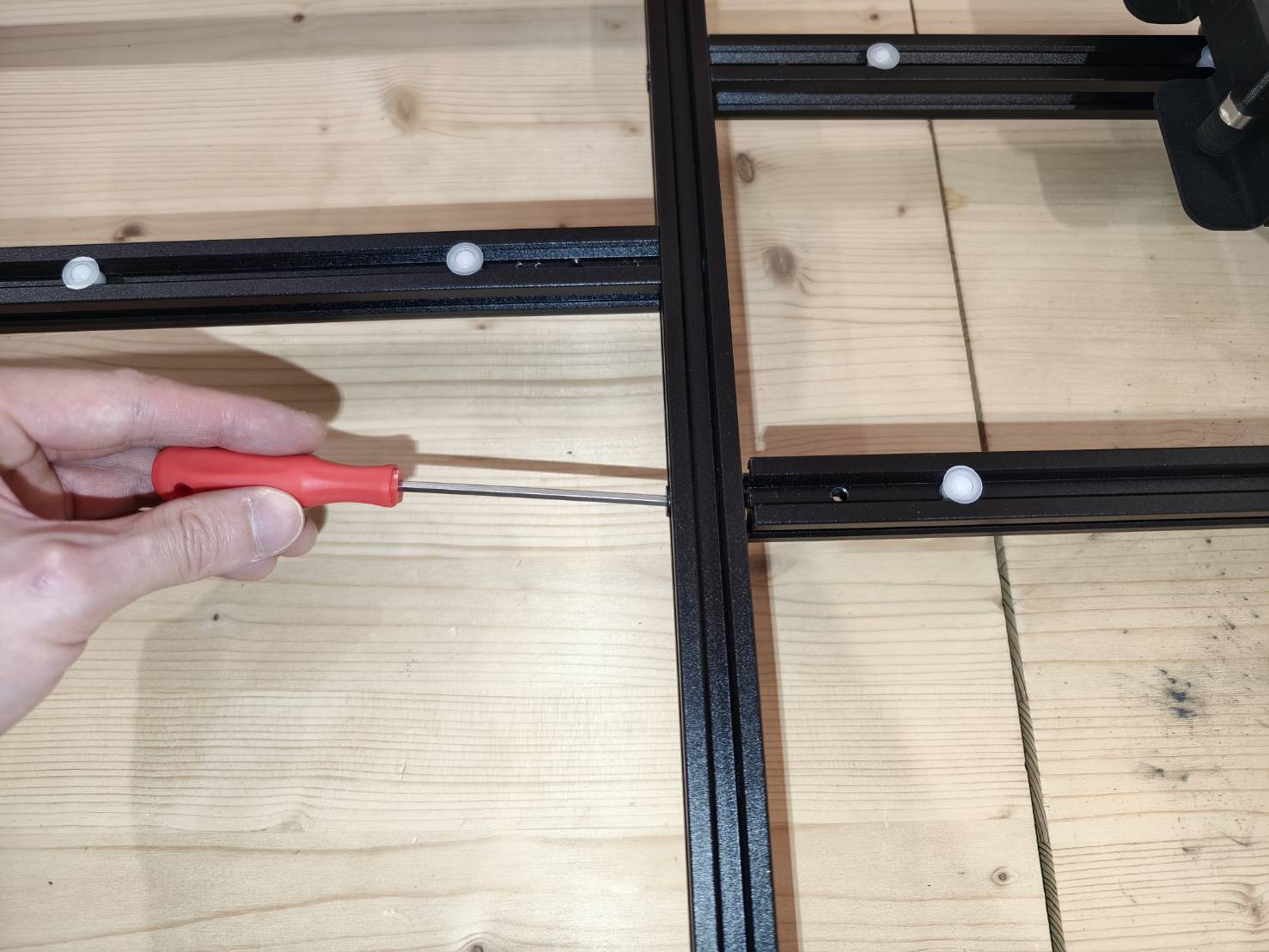

Os parafusos no conector na parte inferior são bloqueados pelos parafusos na viga, então não podem ser inseridos muito profundamente. Portanto, apenas três parafusos precisam ser apertados.

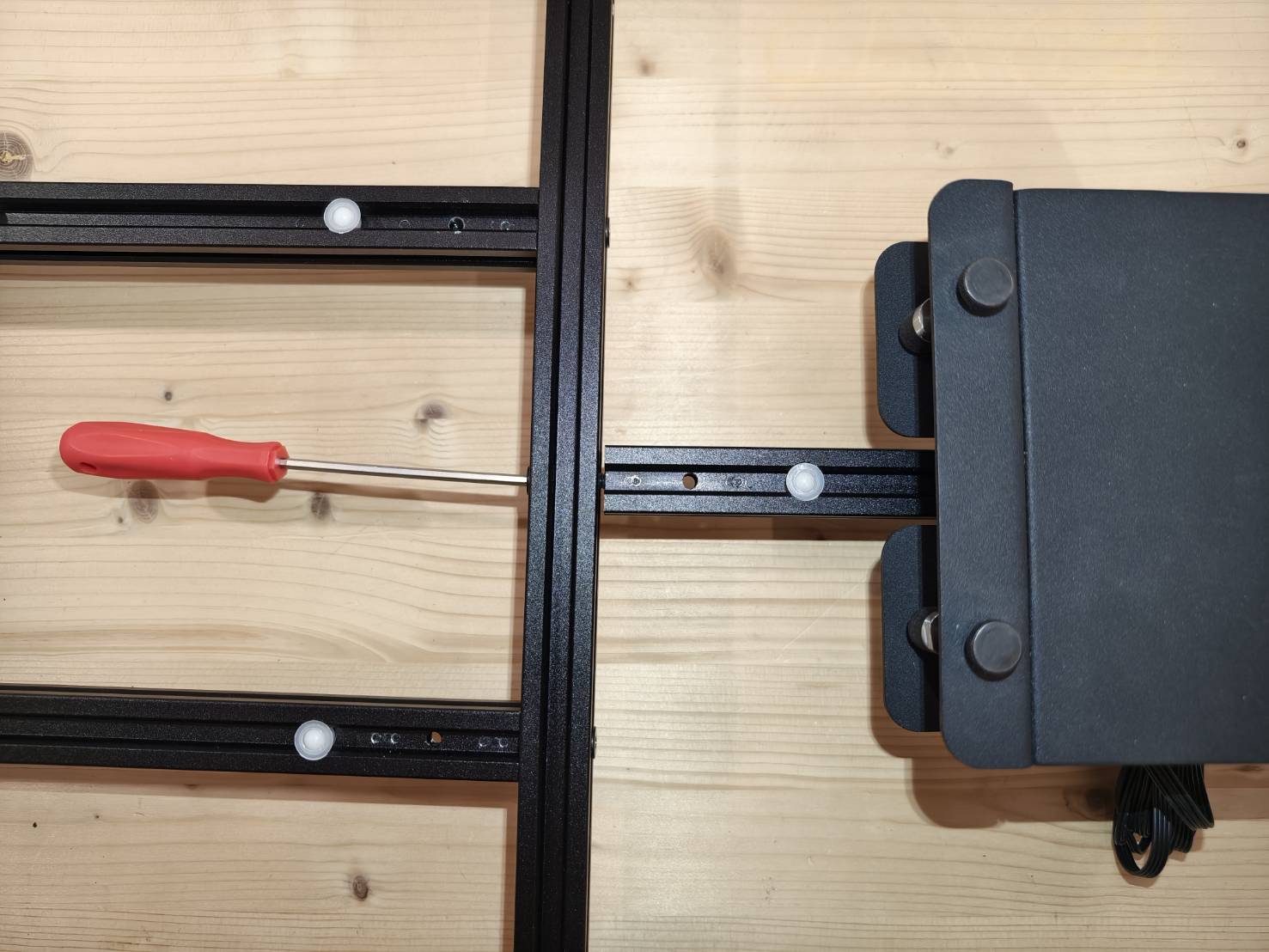

Passo F18
Localize a braçadeira da correia que foi removida anteriormente.

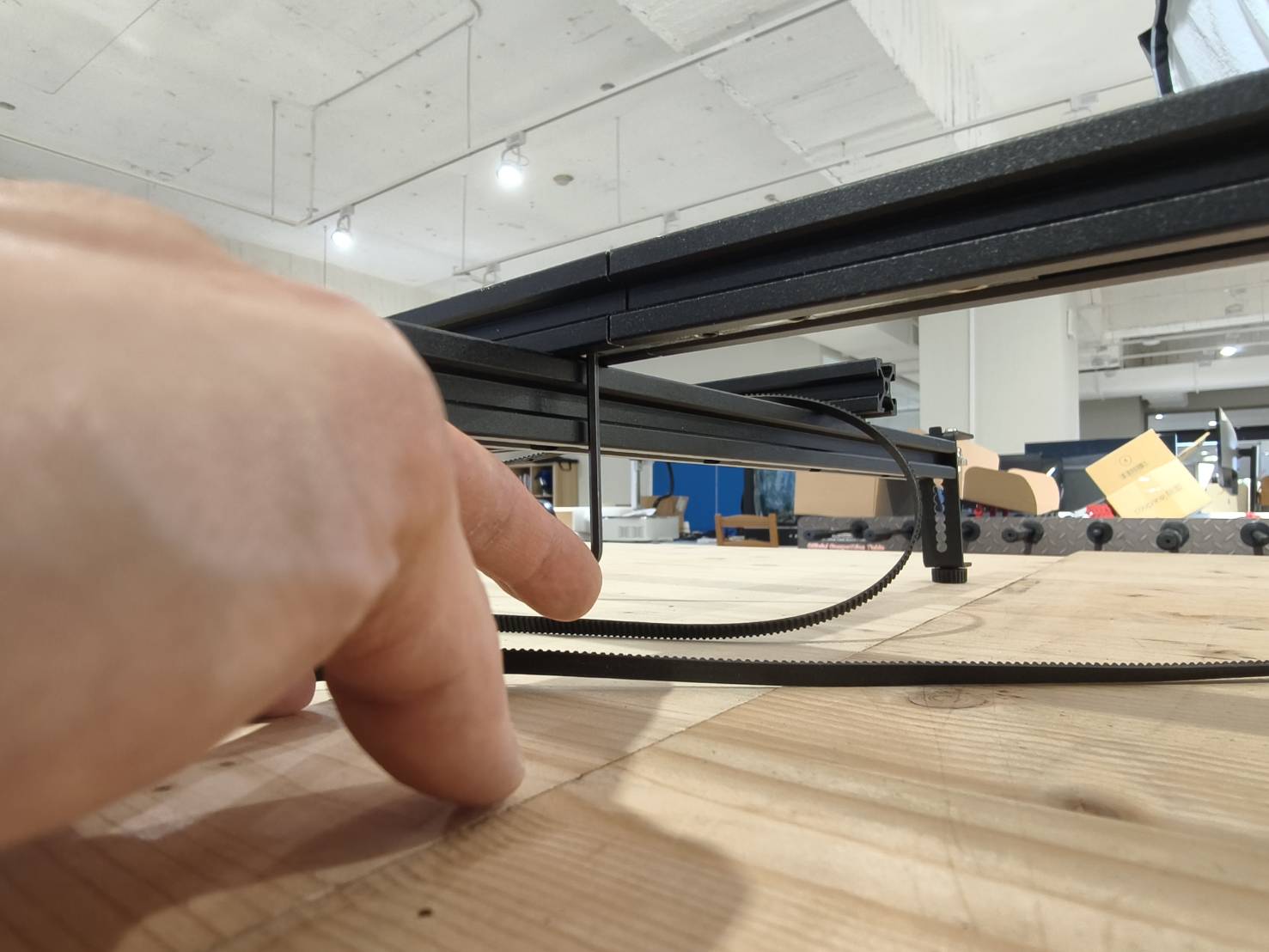

Use a braçadeira para fixar a correia, garantindo que a direção esteja correta, com o lado dentado voltado para dentro.
Passo F19
Prepare 1 elevador de trilho e 1 parafuso médio (M5*12).
Em seguida, instale o elevador de trilho na parte traseira do trilho.
Passo F20
Prepare 1 trilho e 1 parafuso longo (M5*22).
Em seguida, instale o trilho na parte traseira (a extremidade com os dois trilhos).

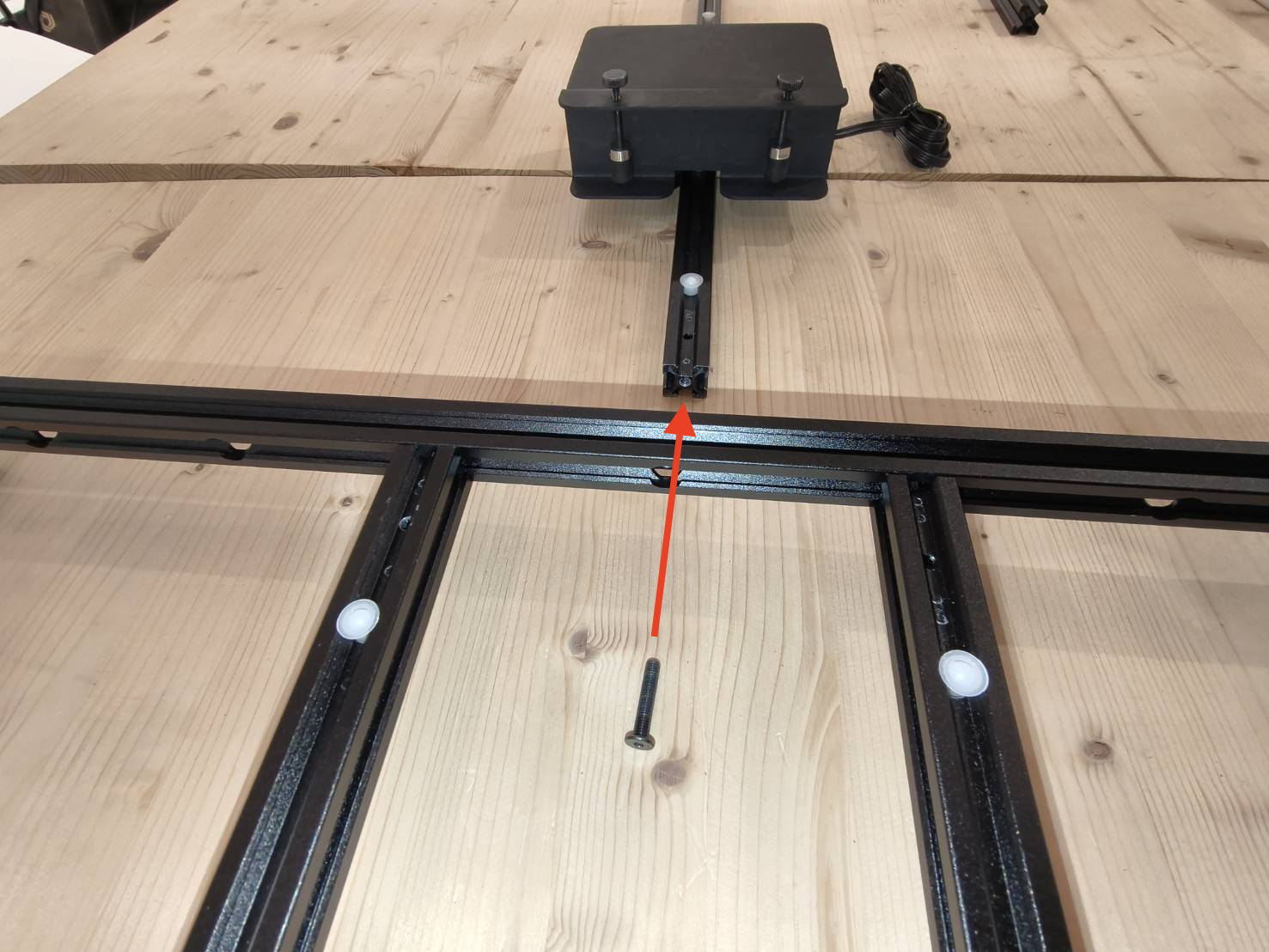

Passo F21

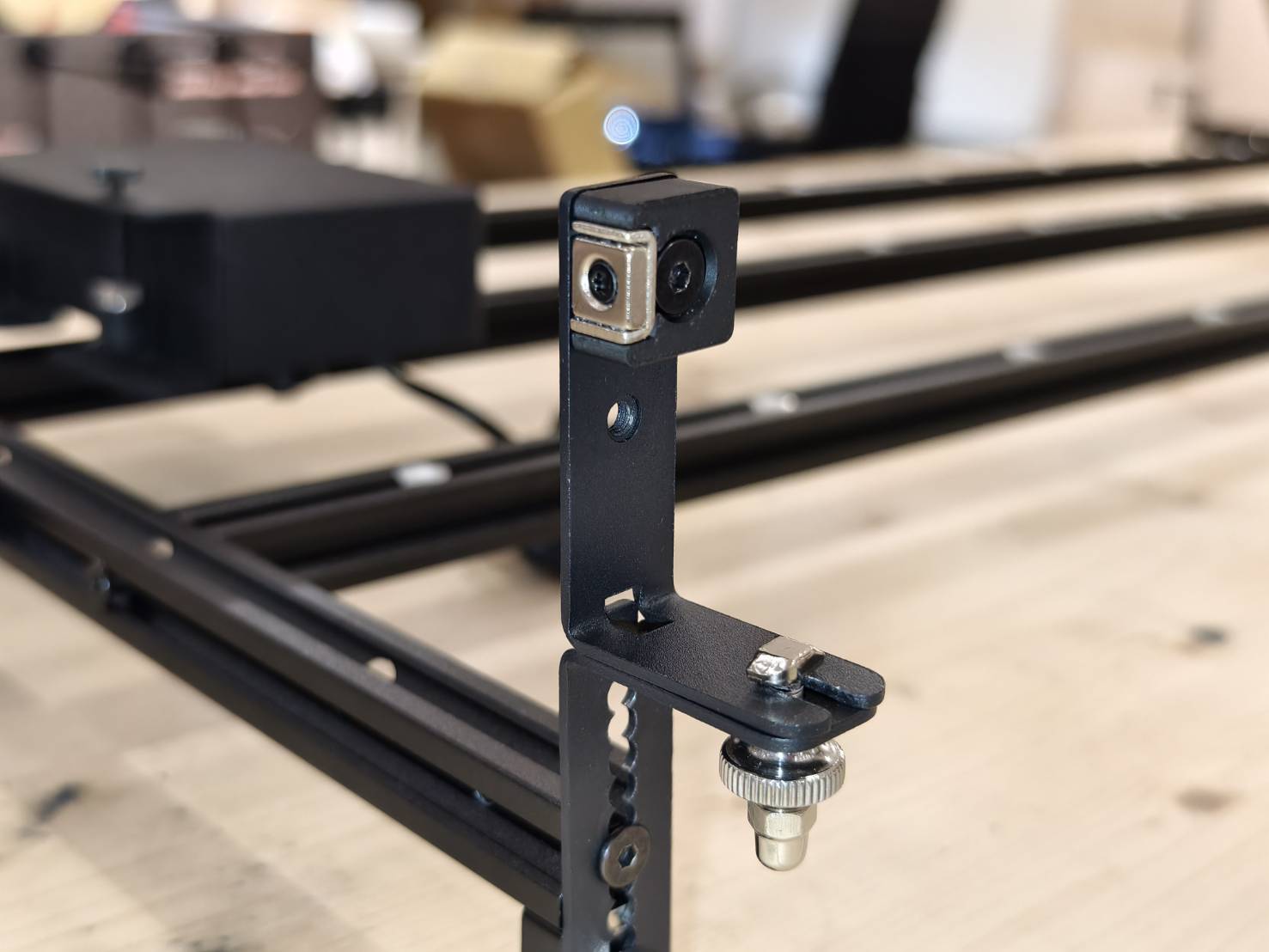

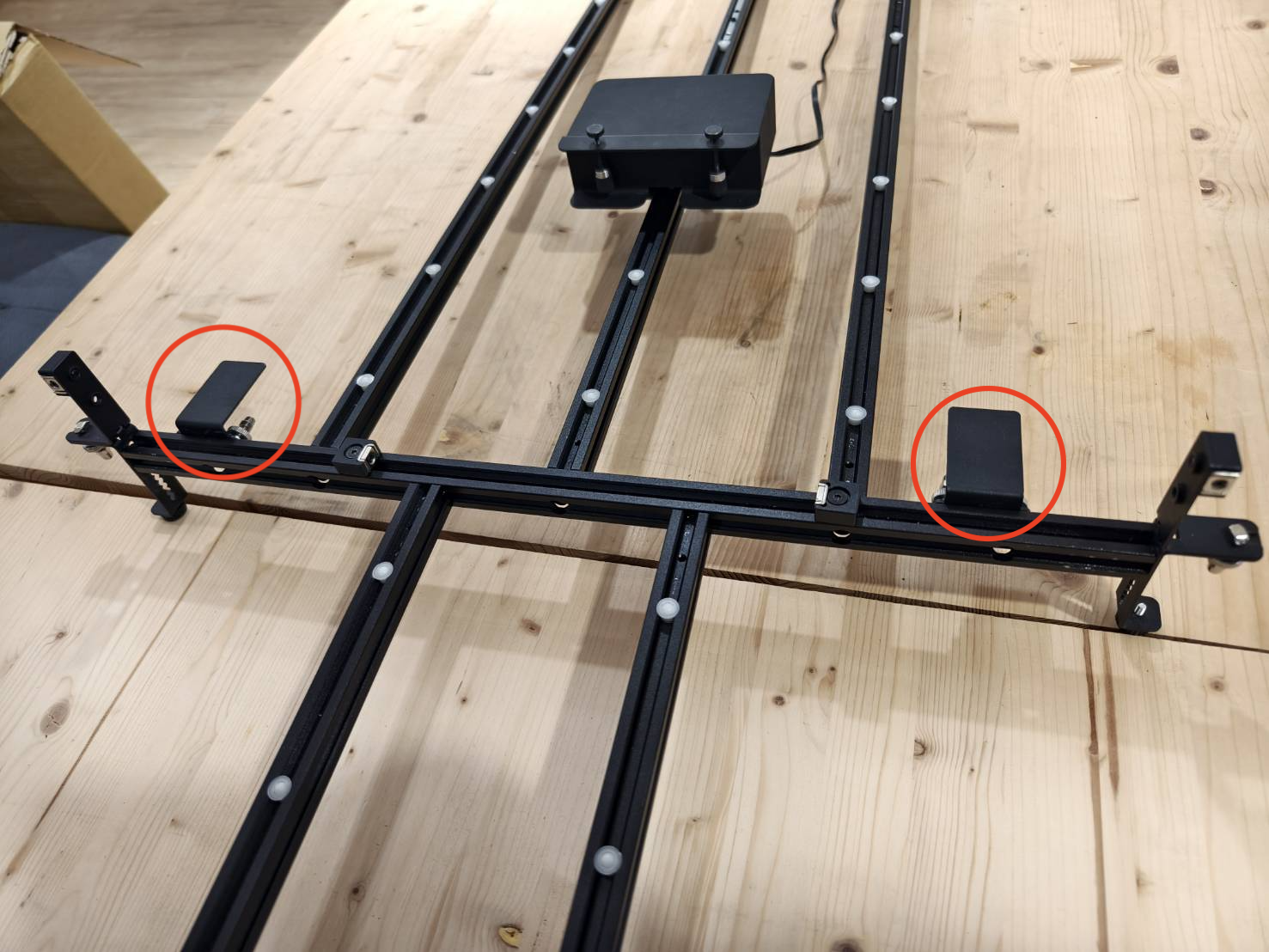

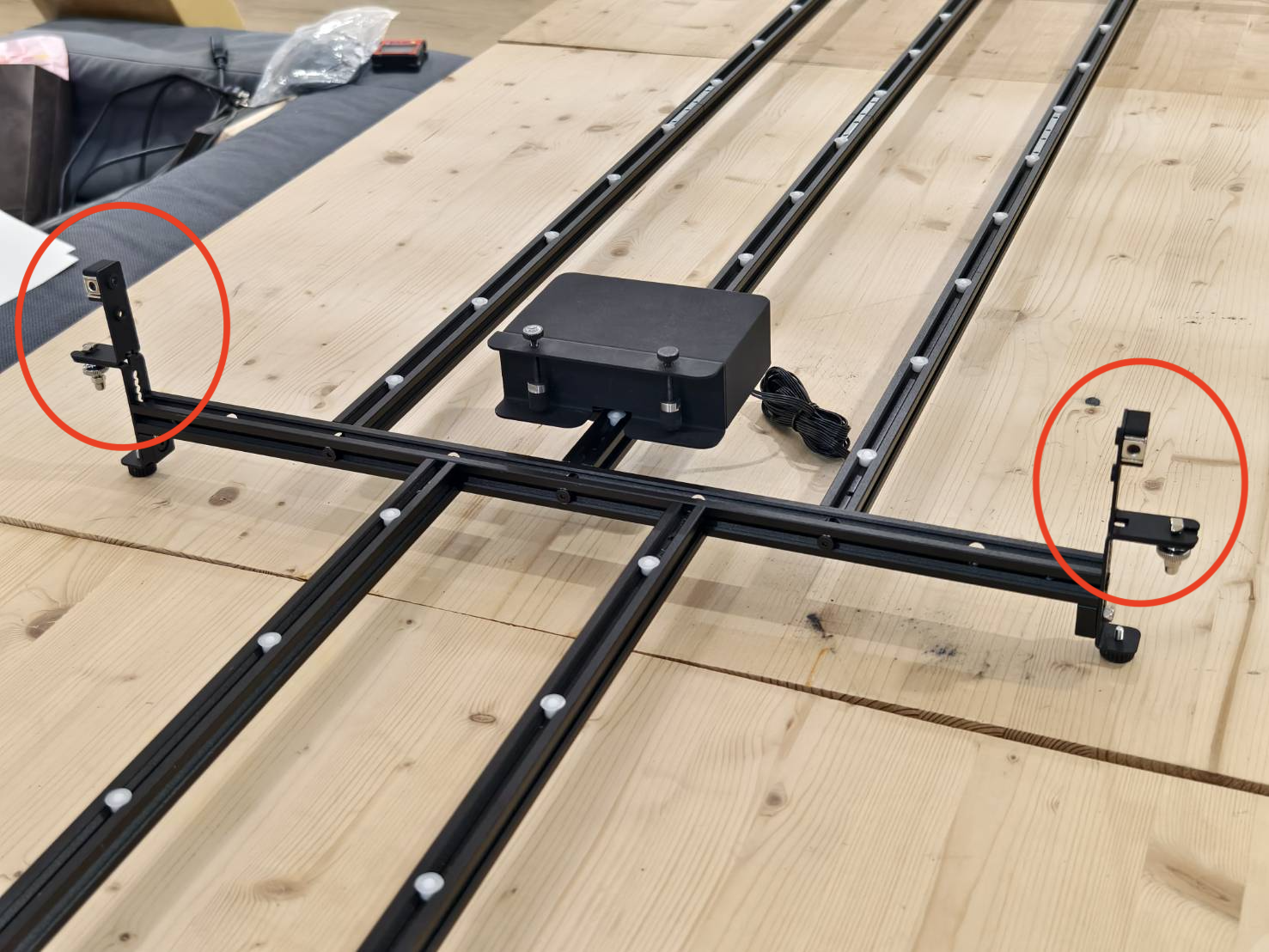

Localize 2 ímãs de trilho, 2 suportes de posicionamento em L e 2 parafusos médios (M5*12).
Instale os ímãs de trilho nos suportes de posicionamento em L, com o lado prateado do ímã voltado para a esquerda. Coloque um ímã em cada suporte.
O lado prateado dos ímãs de trilho deve ficar voltado para fora em ambos os lados.

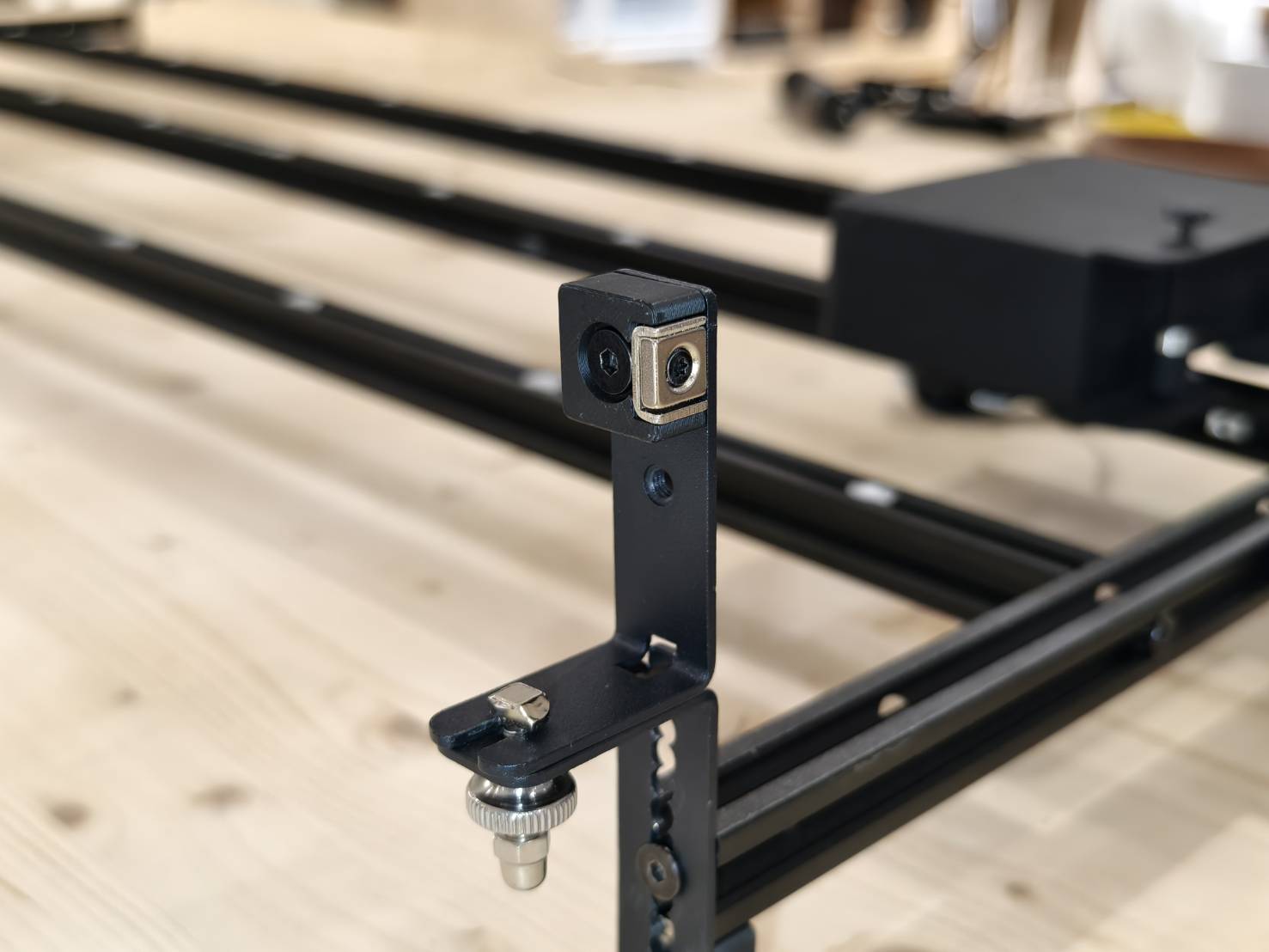

Passo F22

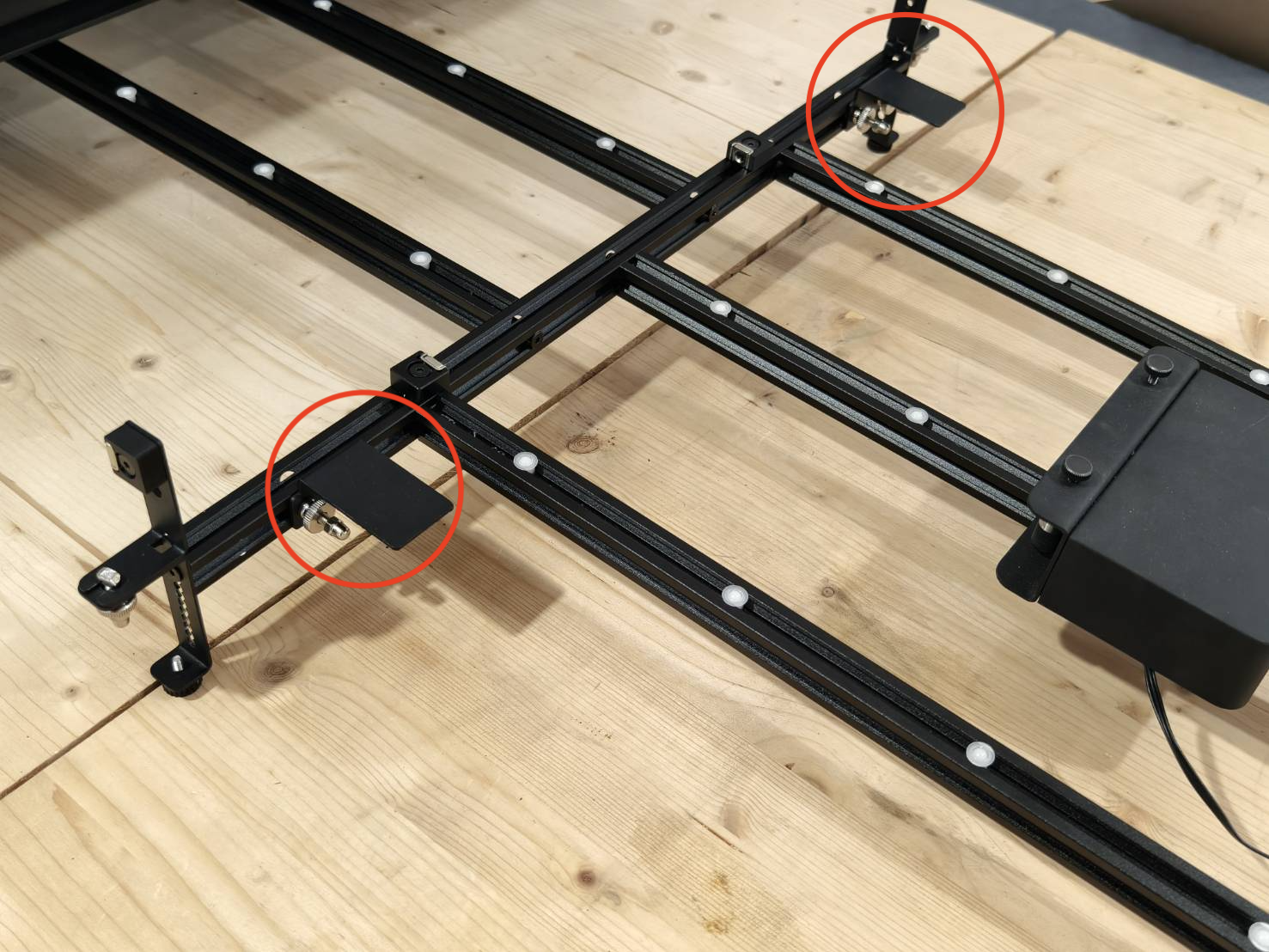

Instale o conjunto do suporte de posicionamento em L e do ímã de trilho (x2) em ambos os lados da viga central e fixe-os com os parafusos prateados de aperto manual.
(O lado prateado do ímã deve ficar voltado para o lado esquerdo, ou seja, o lado com os dois trilhos.)
Etapa F23
Separe 2 ímãs de trilho, 2 parafusos médios (M5*12) e 2 porcas T.
Monte as porcas e os parafusos, mas não os aperte totalmente. Apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os ímãs de trilho na parte superior da viga. É necessária apenas uma fixação temporária, pois a posição será ajustada nas próximas etapas.
|
|
Se a estrutura inteira não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes elevadores.
Etapa F24
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
|
|
As plataformas são móveis e podem ser reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Etapa F25

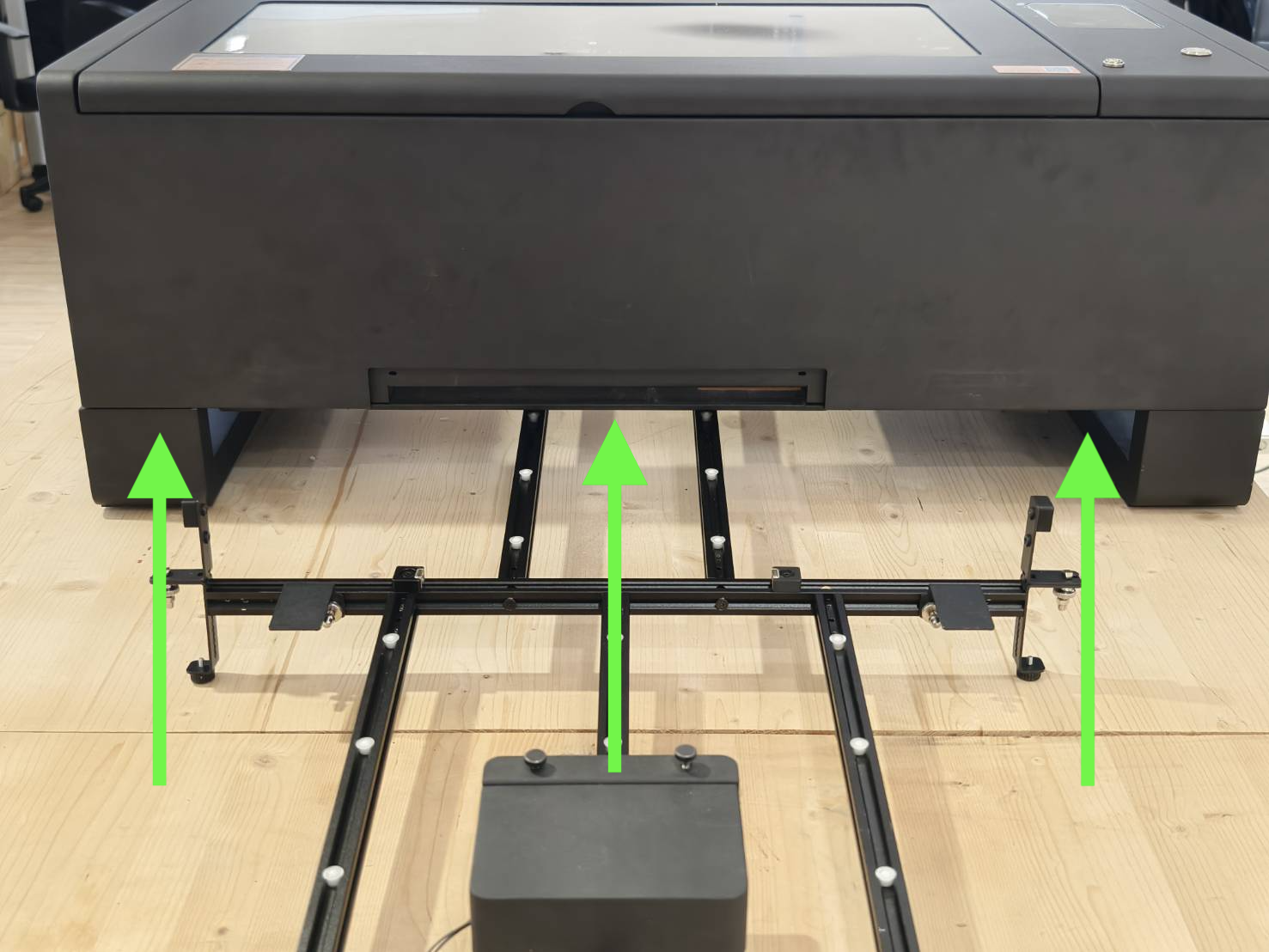

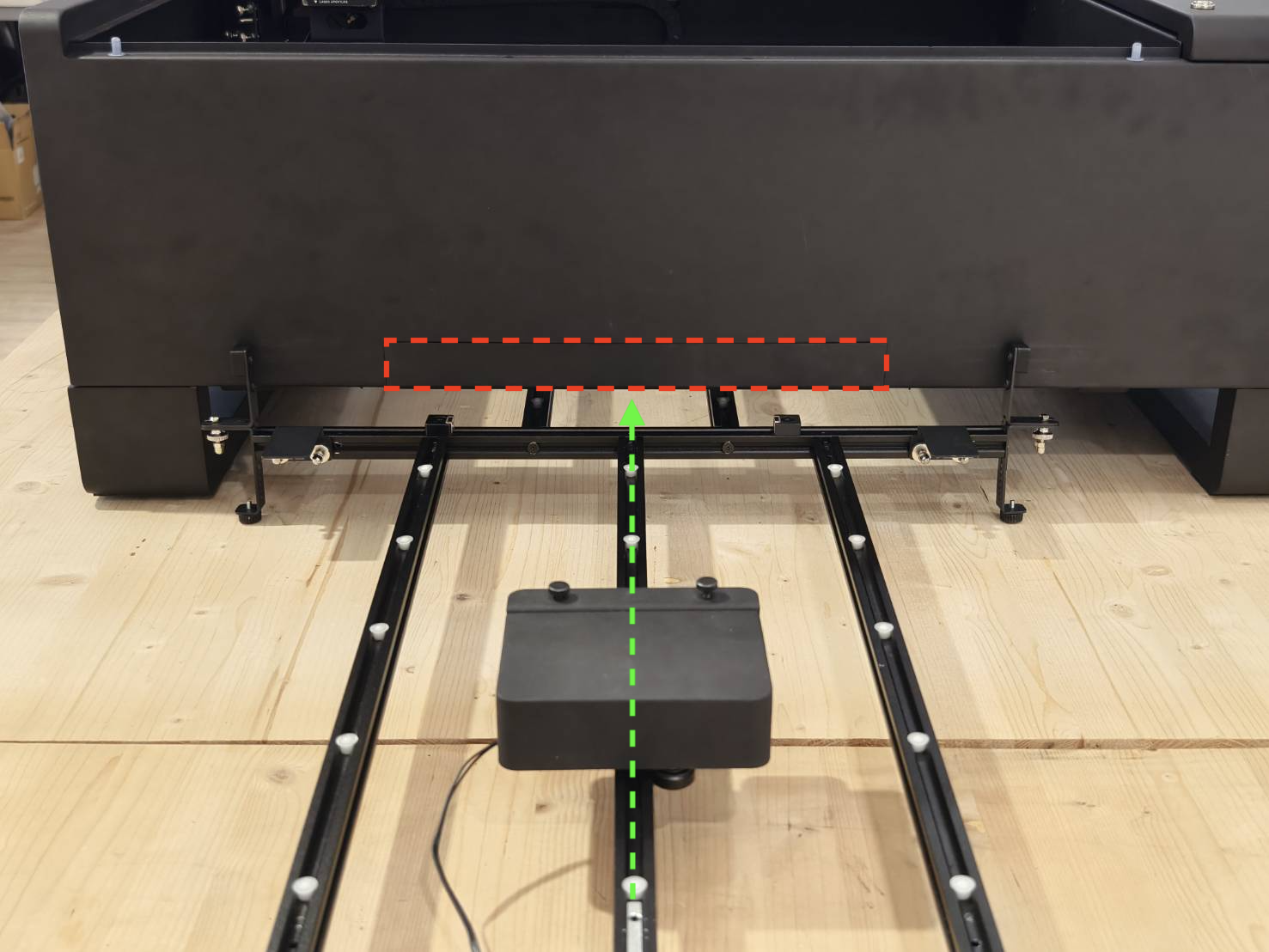

Mova todo o conjunto para debaixo da máquina.
Certifique-se de que os ímãs nos círculos vermelhos estejam firmemente fixados ao chassi da máquina.
Alinhe o trilho principal o mais centralizado possível na chapa metálica retangular da máquina.
Etapa F26
Retire o cabo de conexão.
Passe o cabo de conexão pelo orifício próximo ao fim de curso do eixo Y.
Insira o cabo de conexão no soquete traseiro.
Localize o Adaptador e conecte a outra extremidade do cabo de conexão a ele.
Posicione o Adaptador no canto inferior esquerdo da máquina.

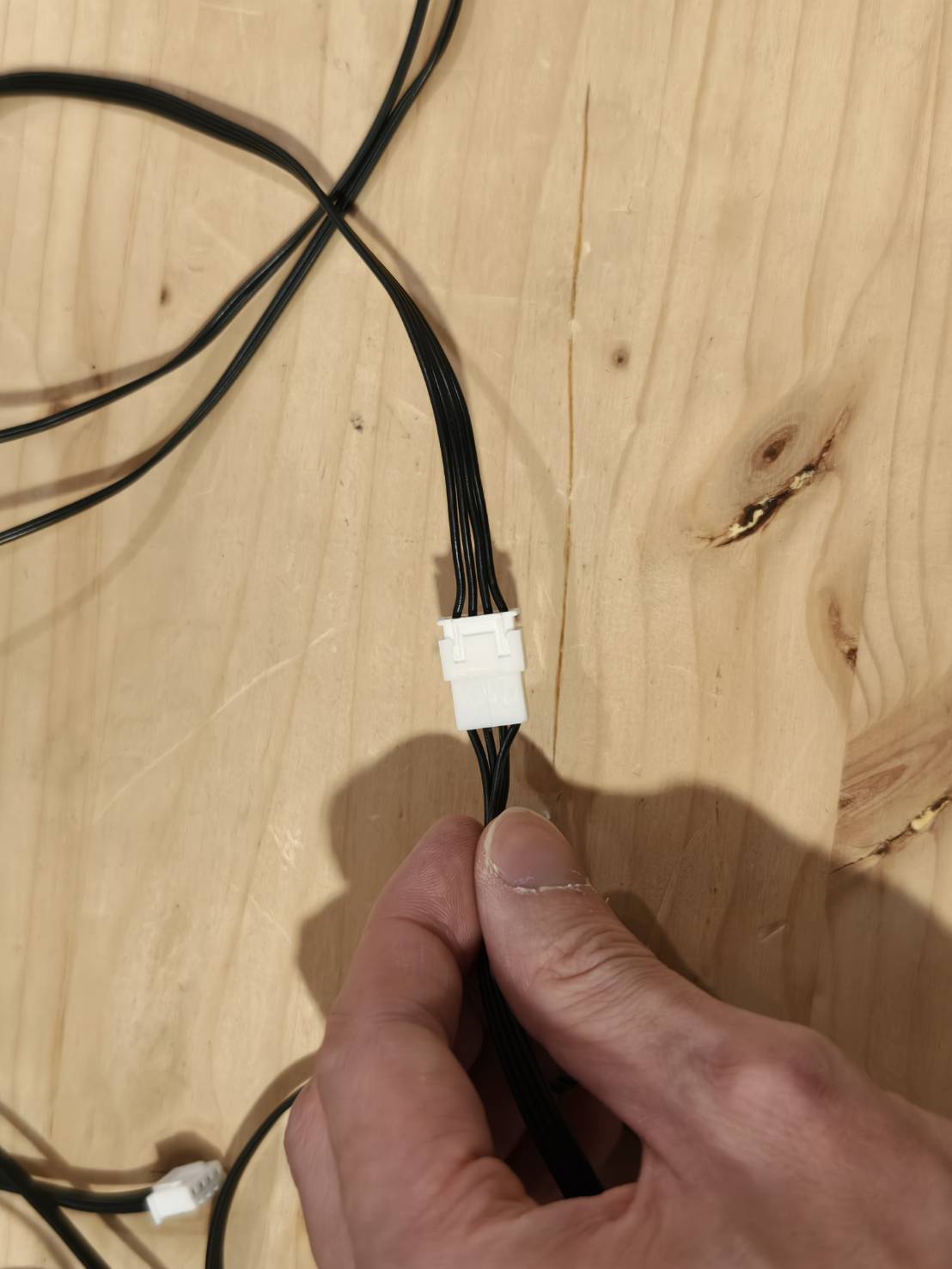

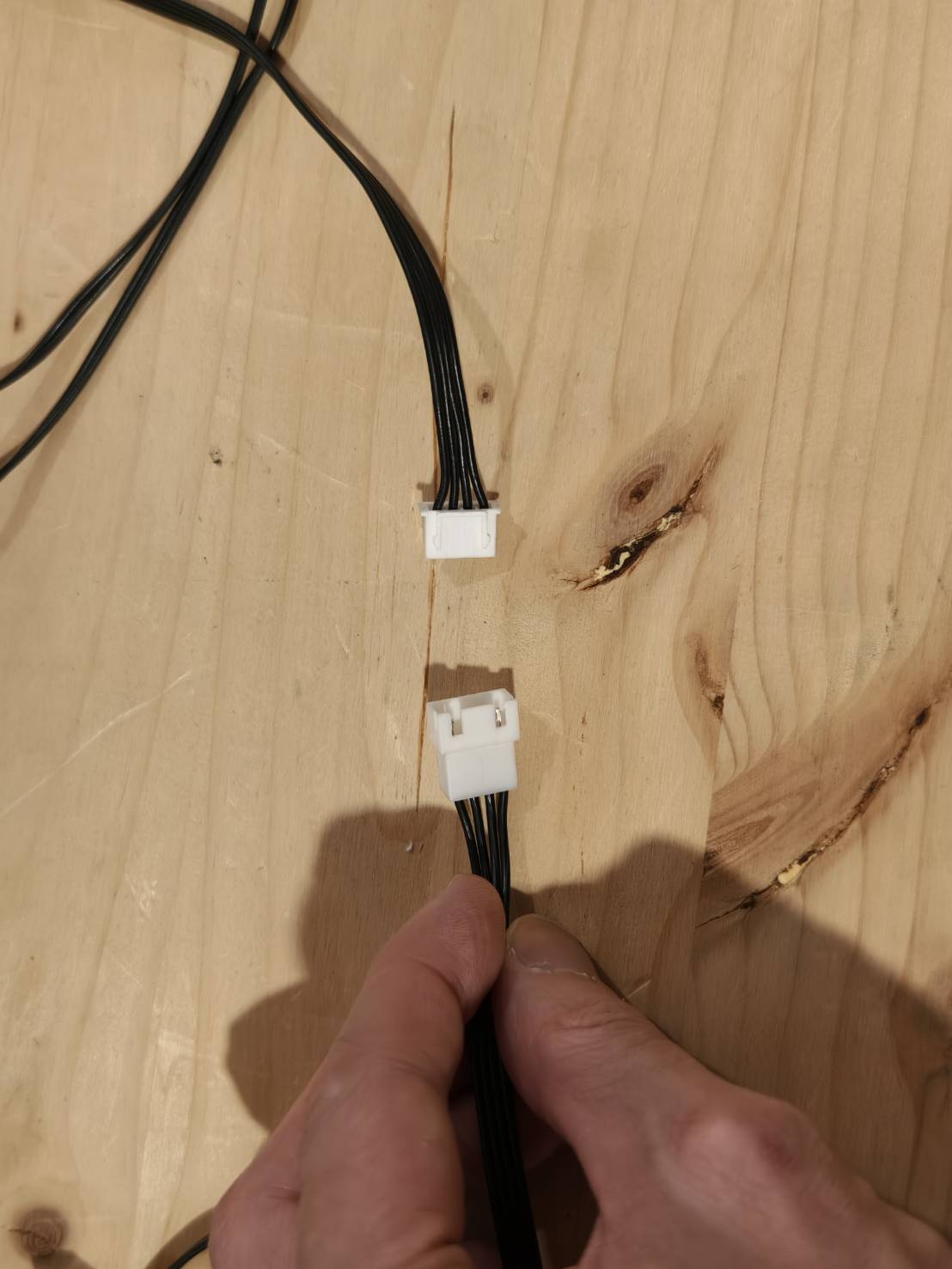

Etapa F27
Se houver uma braçadeira no cabo de conexão do Alimentador, corte-a.

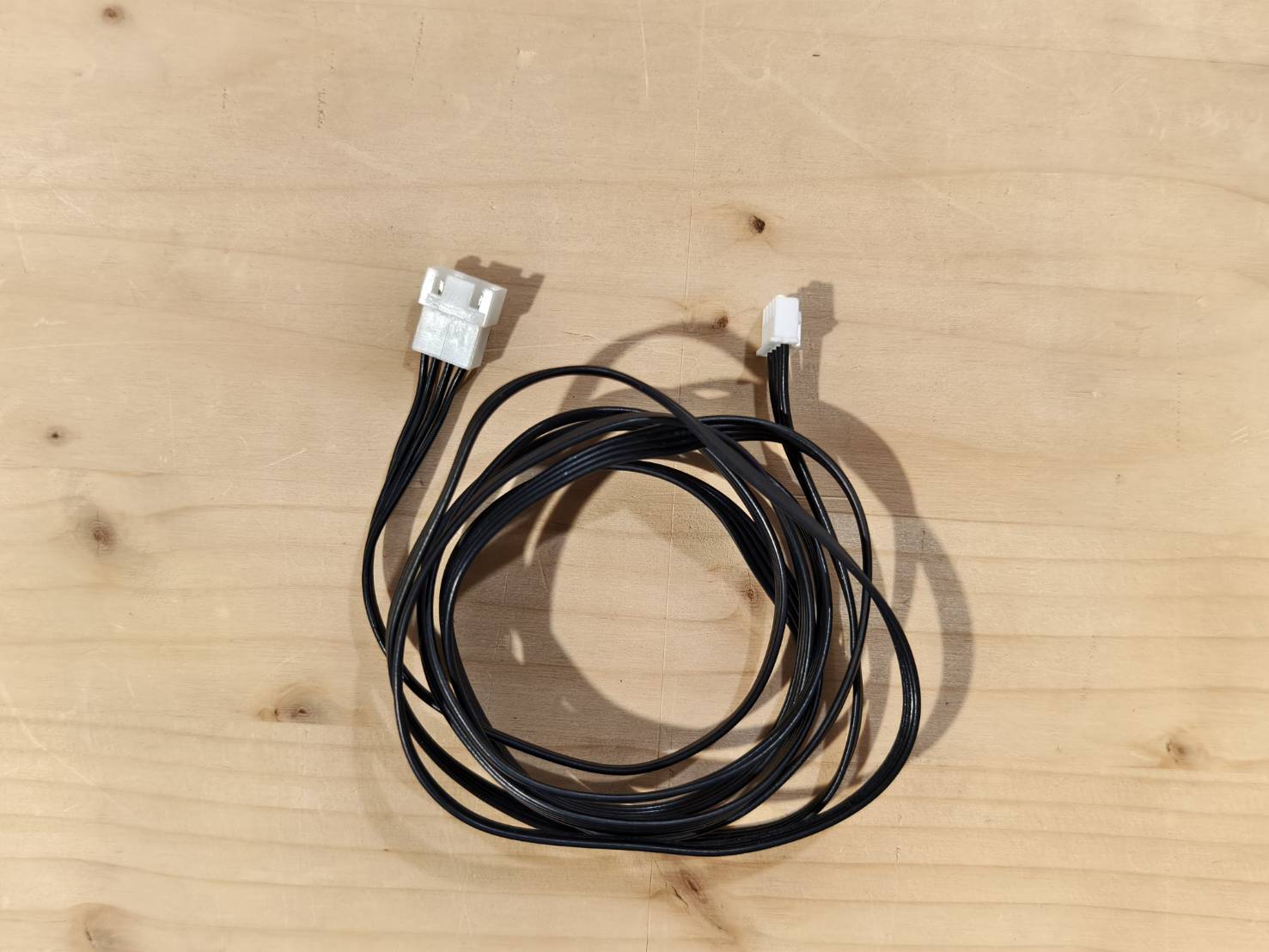

Localize o cabo de extensão e conecte a extremidade fêmea ao cabo do alimentador.
O cabo de conexão passará pelo orifício no canto inferior esquerdo da máquina.
Insira o cabo de conexão do Alimentador no Adaptador.
Retorne o Adaptador à sua posição original.
Passo F28
Posicione o material, assegure-se de que esteja nivelado contra o Alimentador e, em seguida, aperte os parafusos borboleta para fixar o material.
Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Passo F29
Ajuste a posição dos ímãs do Trilho limitador instalados no passo 23.
Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Reversa（para espessura de material menor que 5mm） | |
| Instalação Frontal（para espessura de material maior que 5mm） | |
Passo F30
Ligue a máquina e insira o drive USB do kit de abertura da tampa.
Passo F31
Certifique-se de que a lente de foco esteja configurada no modo de foco de longo alcance, proporcionando uma distância focal de 16 mm. Se você não souber como verificar, consulte este artigo. A lente de foco estará na camada inferior, com uma distância focal de 16 mm, o que significa que a distância entre a ponta do bico e a superfície do material é de 16 mm.
| Ordem de identificação do modo de foco. | |||
| Modo de Foco Padrão: 4mm | Modo de Foco: 16mm | ||
| Lente | Bloco | ||
| Bloco | Lente | ||
| Anel | Anel | ||
| Bico | Bico | ||
Passo F32
Use a ferramenta para realizar o foco manual. A seção central da ferramenta tem uma espessura de 16 mm, e usaremos isso para focar. (Se você perdeu sua ferramenta, você pode cortar uma nova usando este link.)
Passo F33
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa. Você pode usar o ponteiro laser vermelho para determinar a posição de gravação.
(Se o ponteiro laser vermelho não ligar, vá para Painel >> Máquina >> Configurações de Hardware >> Próxima Página >> Luz Vermelha Sempre Ligada >> Ativar)
Passo F34
Certifique-se de que está utilizando as seguintes versões de software e firmware para usar a função de alimentação automática.
|
Versão do Beam Studio 2.5.0 ou superior (Tutorial) |
Versão do Firmware 6.0.9 ou superior. (Tutorial) |
|
|
Passo F35
- Inicie o Beam Studio e abra as Configurações do Documento.
- Configure a Posição Inicial para a Posição Atual e defina-a como superior esquerda.
- Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo F36
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo F37
Utilize o "Enquadramento" para visualizar o percurso de gravação.
Passo F38
Inicie a tarefa.
Passo F39
Verifique o resultado.
#END
