Descrição
Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Passagem (Base Aberta). Esta configuração permite o manuseio fácil de materiais mais longos, possibilitando a produção contínua e maximizando a eficiência.
Siga as instruções correspondentes a esta configuração específica.
Página de Explicação da Configuração do Alimentador Automático
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1 unid. |
| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5 unid. |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1 unid. |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1 unid. |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector de trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material e evitar que ele saia na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5 unid. |
| 10 | Adaptador | É o adaptador do cabo, onde uma entrada é para o cabo da máquina e a outra é para o cabo do alimentador. | 1 unid. |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para fixação do ímã. | 4 peças |
| 14 | Grampo de trilho | Será usado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça. | 1 unid. |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1 unid. |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave hexagonal M4 | Esta ferramenta é utilizada para realizar a montagem. | 1 unid. |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para realizar a montagem. | 1 unid. |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para realizar a montagem. | 1 unid. |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1 unid. |
| 23 | Roda Esférica Branca | Esta é a peça de reposição para as rodas esféricas brancas embutidas nos trilhos. | 3 unidades |
Passo C1
Instale o Beambox II - Acessório de Passagem e Base Aberta.
Passo C2
Instale o Complemento de Extensão BB2 (Pés), seguindo o guia abaixo.
Guia de Instalação da Extensão
(Apenas a instalação dos pés é necessária. Ignore a tampa inferior e a parte da extensão. )
Passo C3
Após instalar o Complemento de Extensão (Pés), desligue a máquina e desconecte o cabo de alimentação.
Passo C4
Localize a extrusão principal (a que possui uma correia) e remova os blocos de conexão prateados.
Passo C5
Solte a correia e identifique o lado mais longo.
Afrouxe o retentor da correia utilizando a chave Allen pequena.
| Lado curto da correia | Lado longo da correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto.
Passo C6
Prepare o alimentador e o trilho principal.
Insira a extrusão principal na polia com o lado longo da correia entrando primeiro.
Prenda a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inseri-la nessa direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.
Passo C7

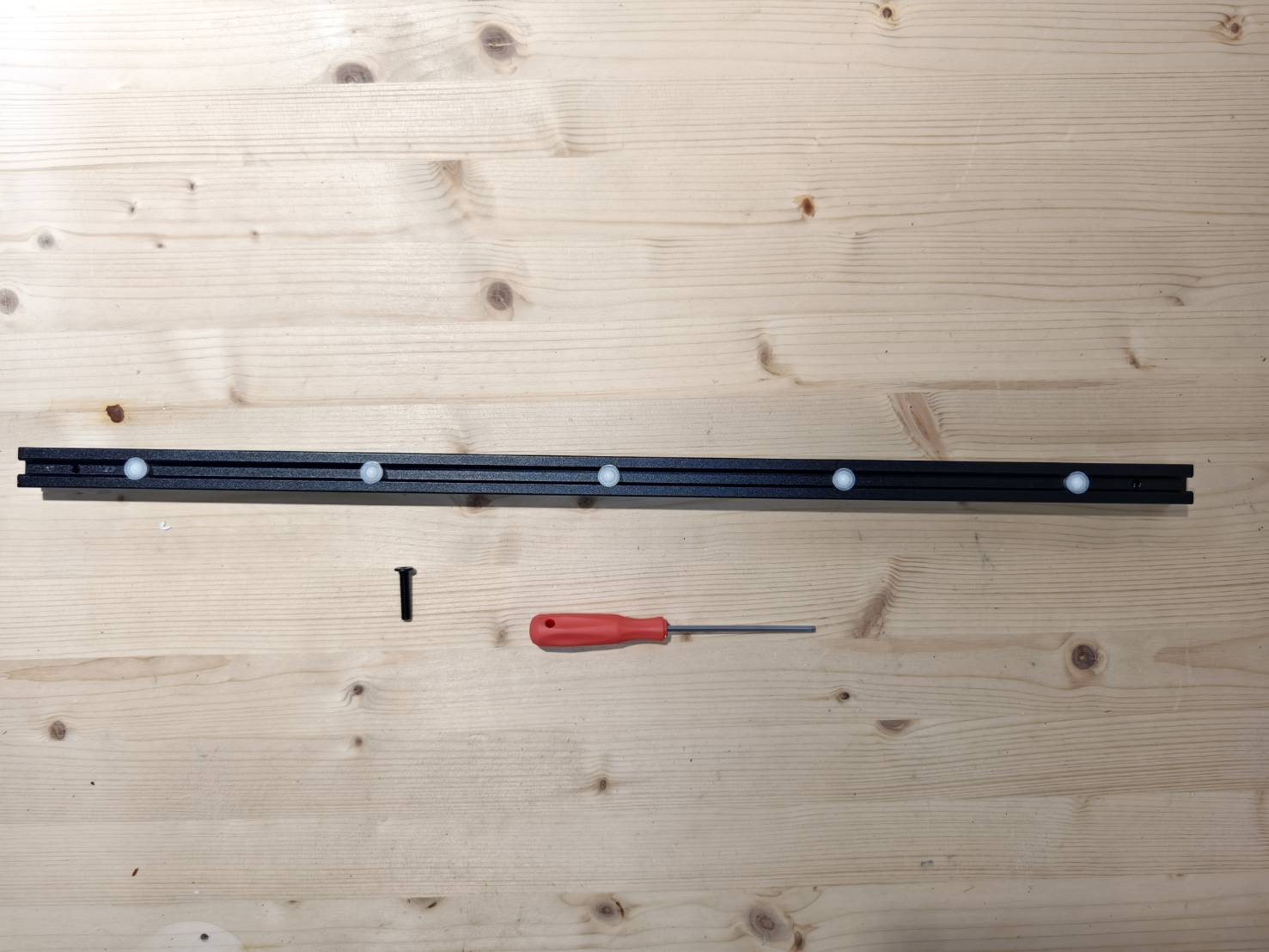

Prepare dois conectores de trilho e um trilho estendido (tipo roda de esfera branca).
Cada bloco de conexão possui quatro parafusos. Fixe dois parafusos no trilho principal e os outros dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas de esferas brancas, pois essas rodas são usadas para o movimento do alimentador. Os conectores devem estar no mesmo lado das rodas de esferas brancas e abaixo delas.)
Passo C8
Fixe a correia mais longa usando a braçadeira da correia removida anteriormente.
(Certifique-se de que a correia esteja esticada antes de fixá-la.)
Verifique se a correia está corretamente posicionada nas polias. Caso contrário, remova a braçadeira da correia e reinsira o alimentador.

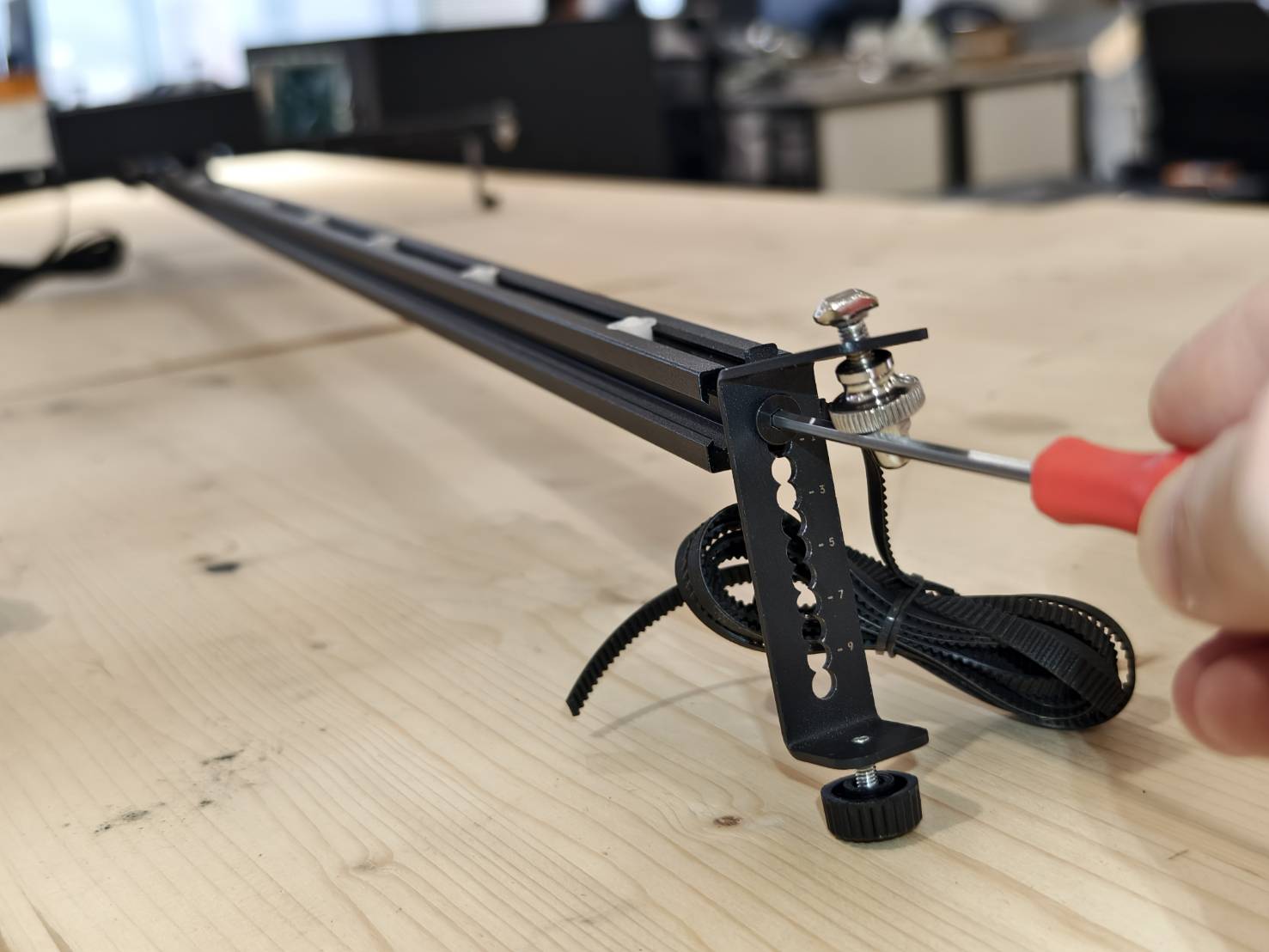

Passo C9

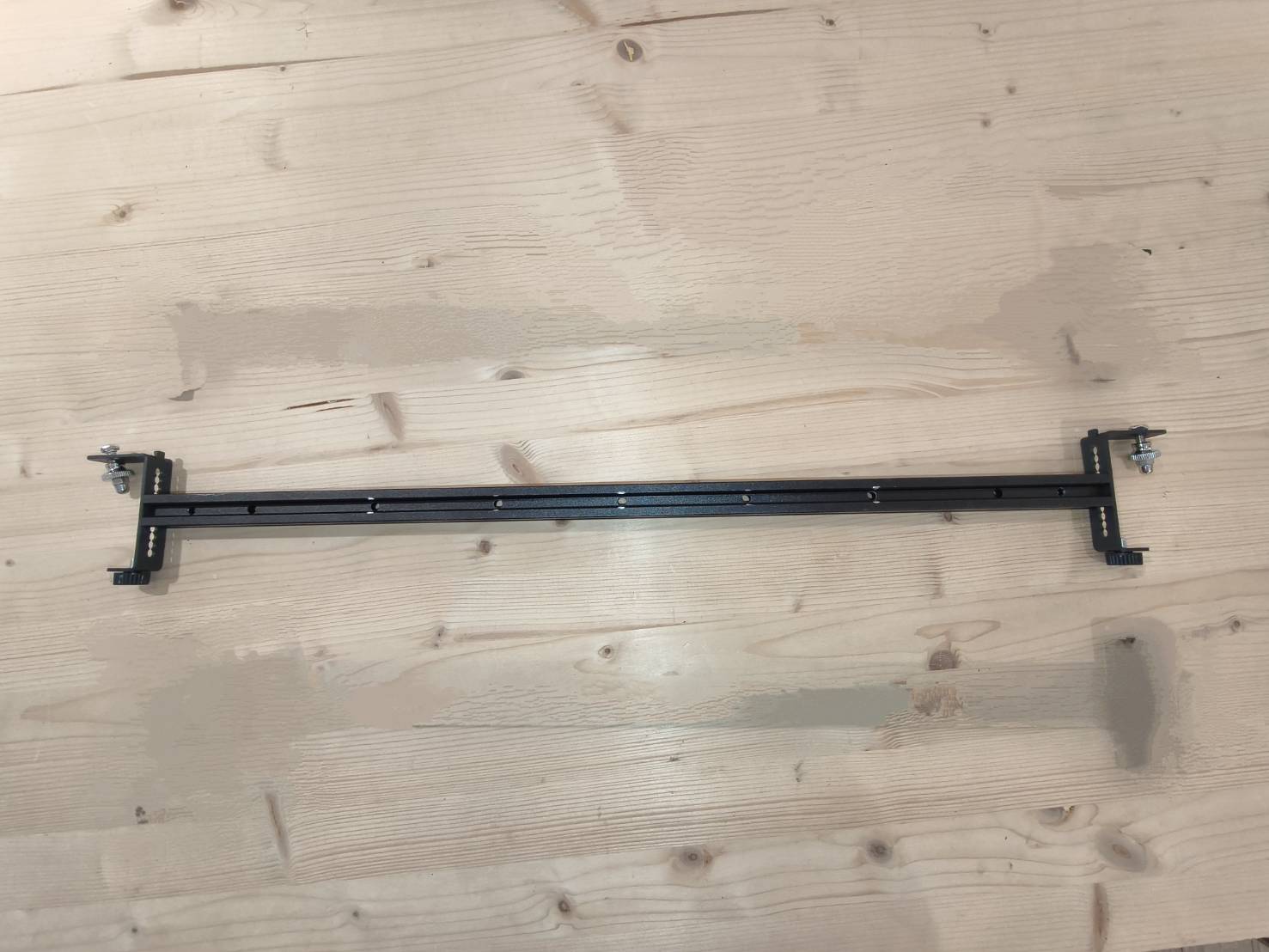

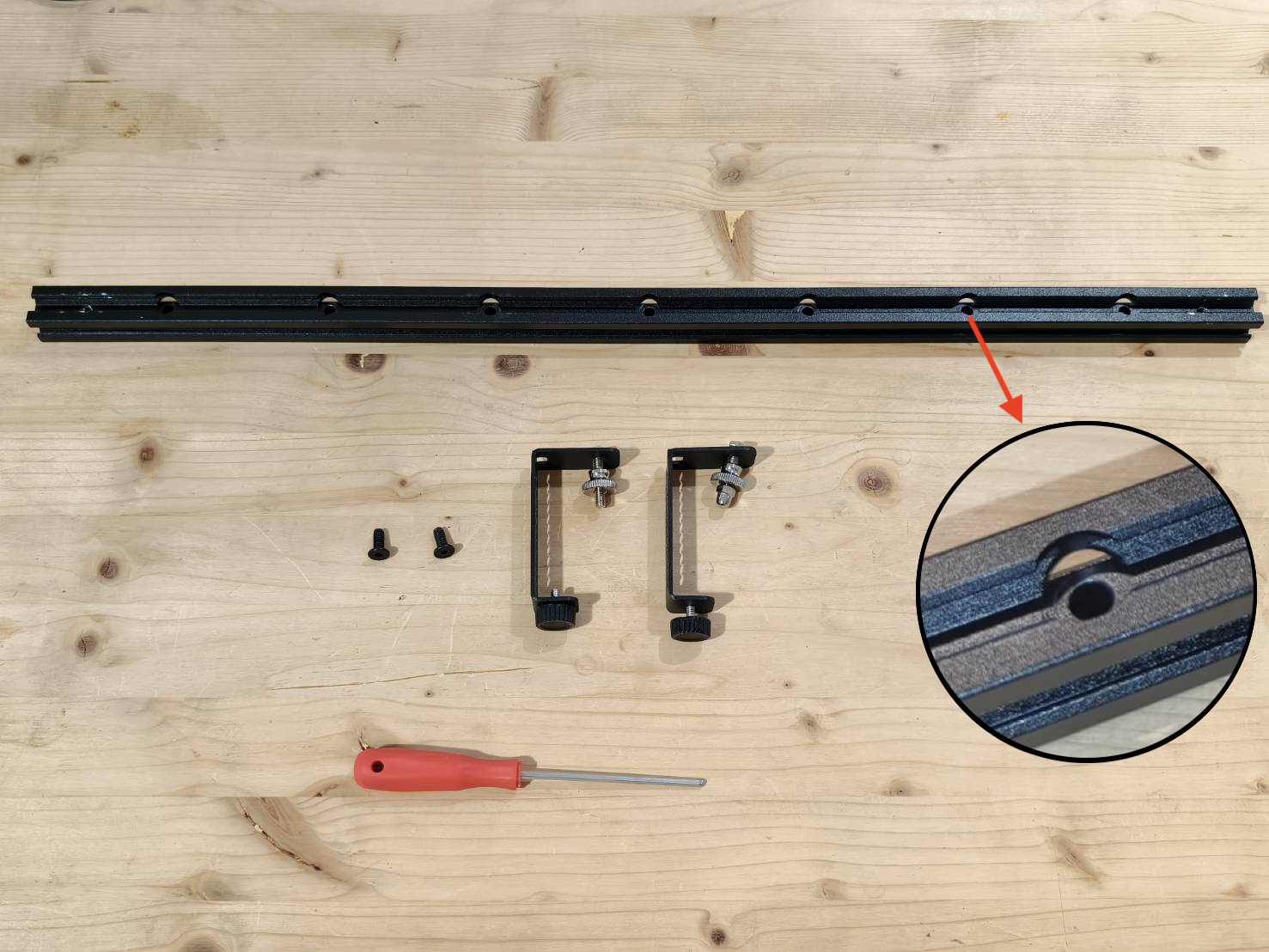

Localize uma viga de fixação do trilho (sem esfera branca), dois elevadores de trilho e dois parafusos curtos (parafuso M5*6).
Observe que a viga de fixação do trilho não possui esferas brancas e tem bordas superiores alargadas nos furos dos parafusos.
Usando os parafusos curtos, instale os elevadores do trilho em ambos os lados da viga de fixação do trilho, resultando em um total de 3 conjuntos de montagens de viga de fixação do trilho + elevador do trilho.
Recomenda-se fixar todos os elevadores do trilho nos furos marcados com "5", que são os furos mais centrais.
O método de instalação é o seguinte:
Certifique-se de que, quando a viga de fixação do trilho estiver na vertical, os furos dos parafusos estejam nas laterais, não na parte superior e inferior.
Se não estiverem nas laterais, solte os parafusos, gire os elevadores do trilho conforme necessário e, em seguida, aperte-os.
Etapa C10

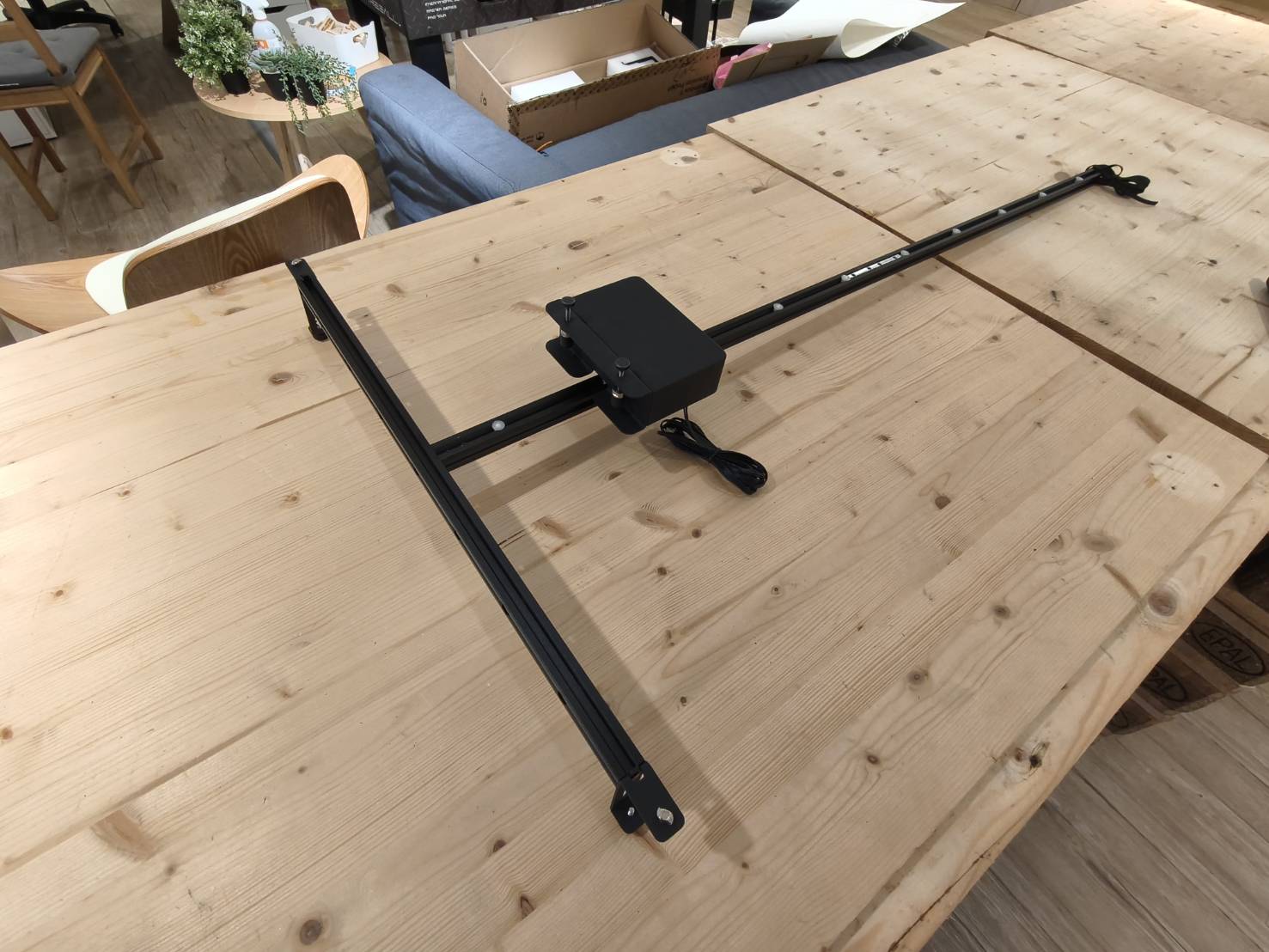

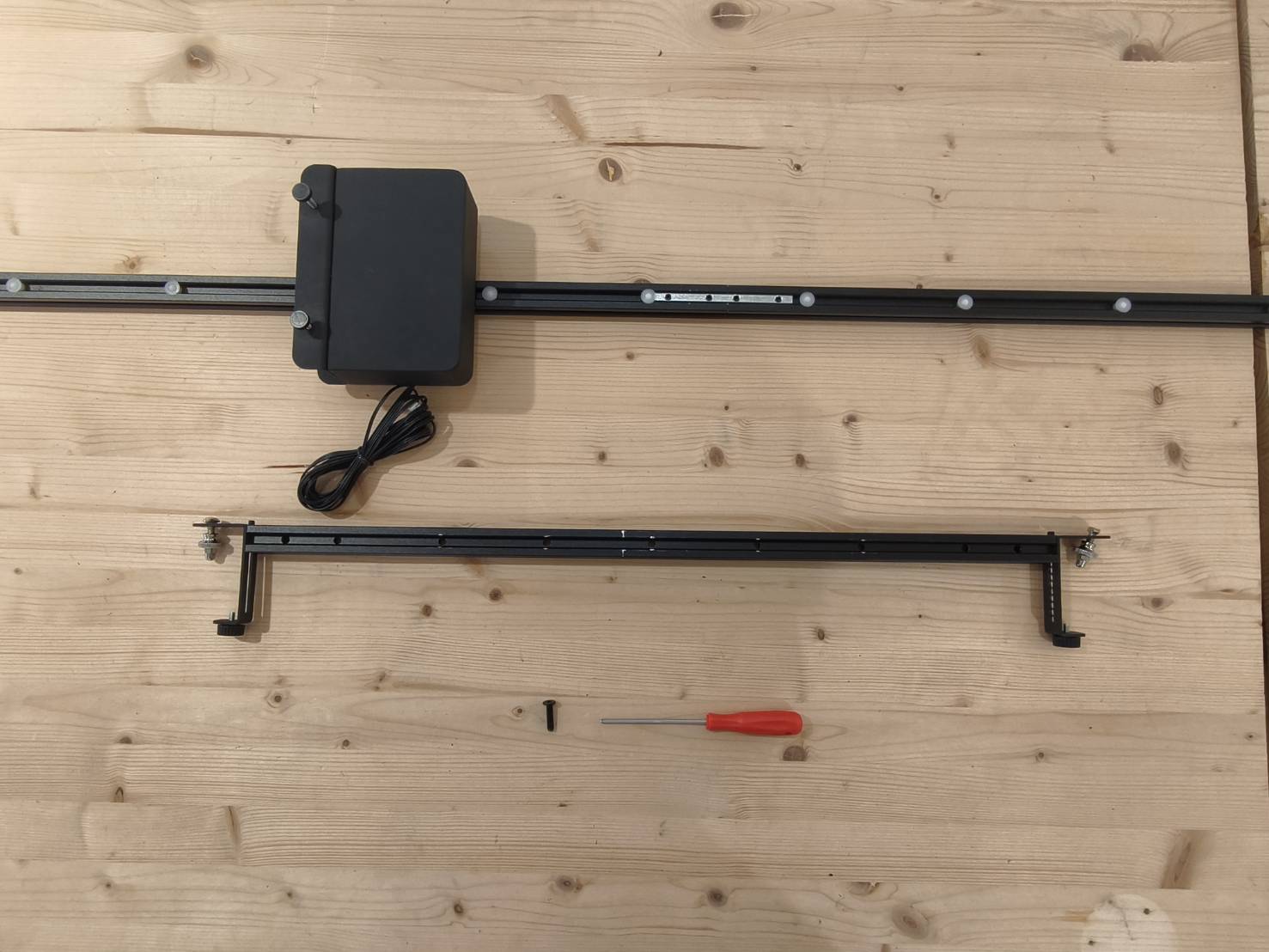

Prepare o trilho do alimentador e as vigas de fixação do trilho que você acabou de montar.
Use os parafusos longos para montar o trilho nas vigas de fixação do trilho, utilizando os furos centrais dos parafusos.

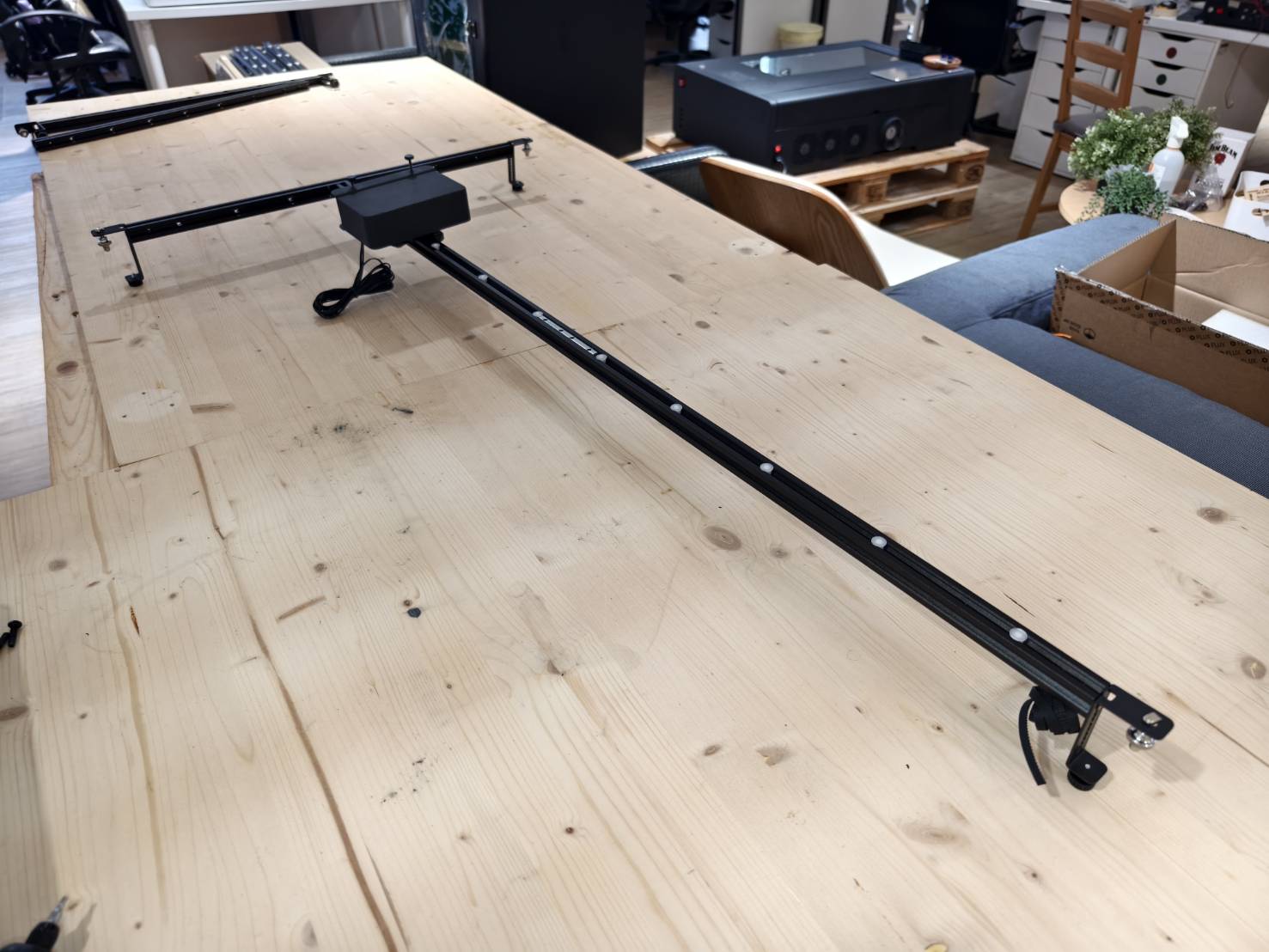

Etapa C11

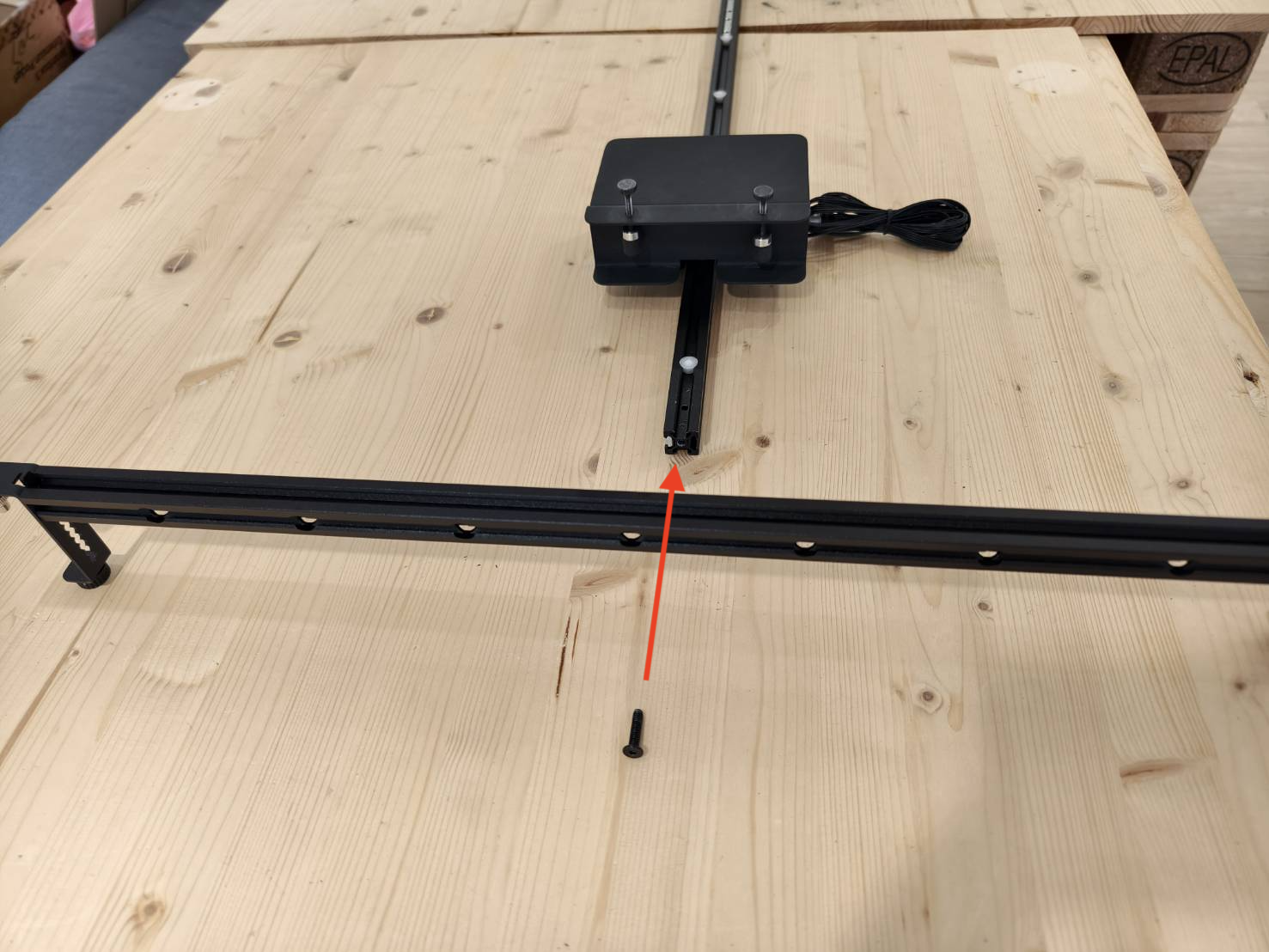

Prepare um elevador do trilho e um parafuso curto (parafuso M5*6).
Instale o elevador do trilho no furo do parafuso localizado próximo ao lado longo da correia.
Se toda a estrutura não estiver nivelada ou a superfície da mesa estiver irregular, a altura dos elevadores do trilho pode ser ajustada.
Etapa C12

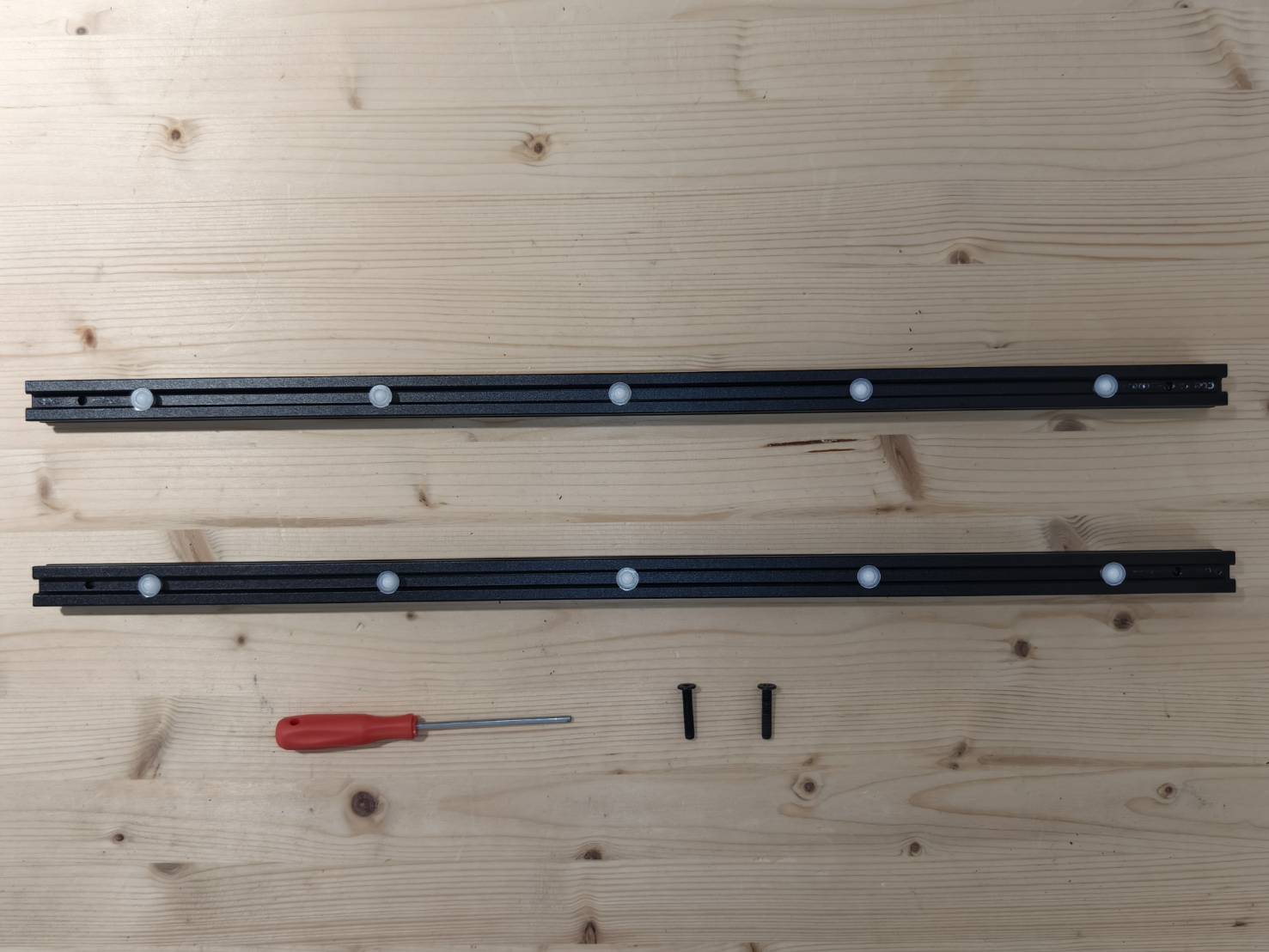

Prepare dois trilhos (com rodas de esferas brancas) e dois parafusos longos (parafuso M5*22).
Primeiro, rosqueie os parafusos nos dois furos mais externos da viga de fixação do trilho. Em seguida, use os trilhos para parafusá-los na viga de fixação do trilho com um movimento de rotação.
(Esses dois trilhos não precisam ser apertados; o importante é que as rodas de esferas brancas fiquem voltadas para fora. Não há problema se estiverem soltos e balançarem.)

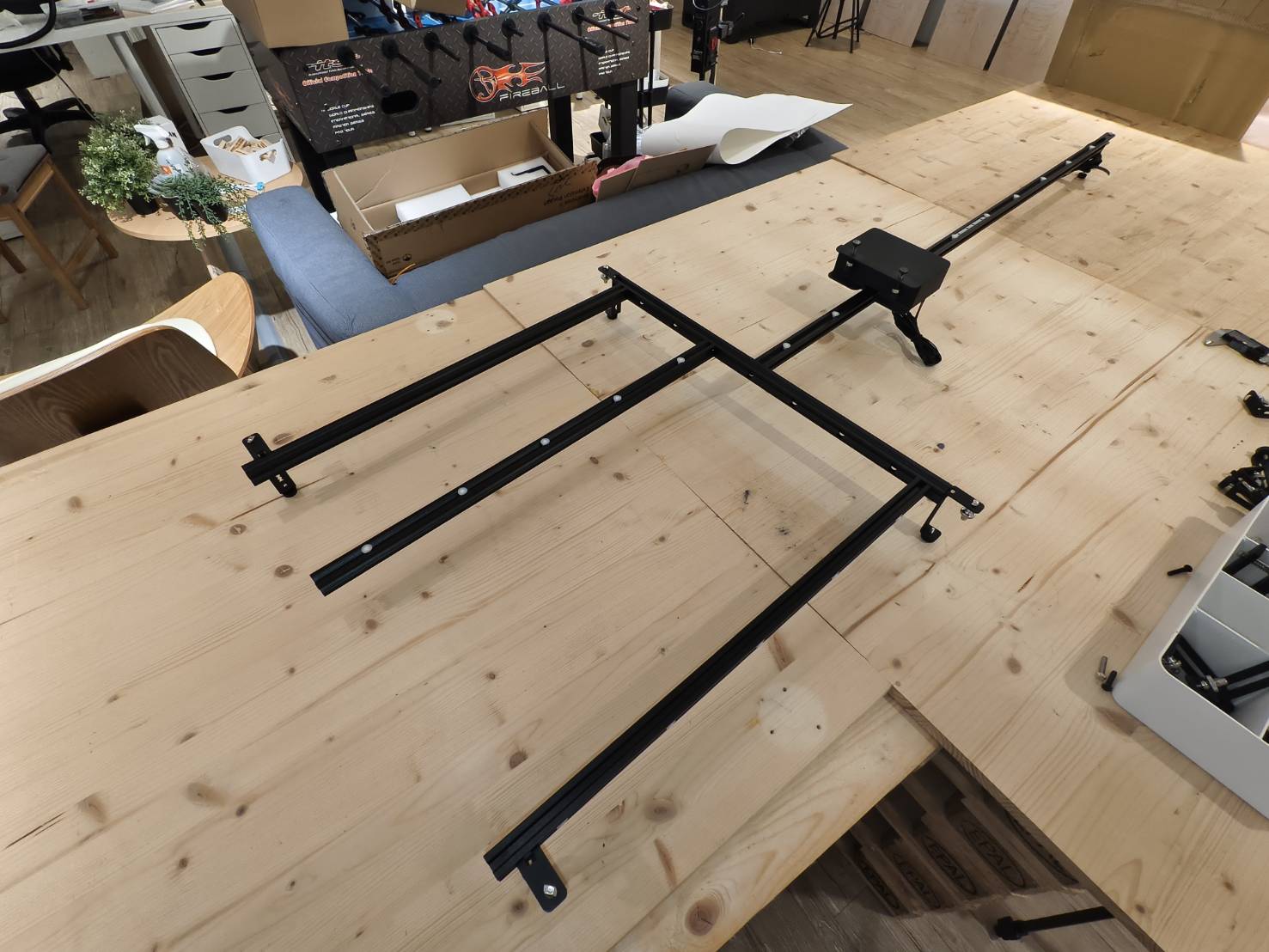

Etapa C13
Prepare um trilho (com rodas de esferas brancas) e um parafuso longo (parafuso M5*22).

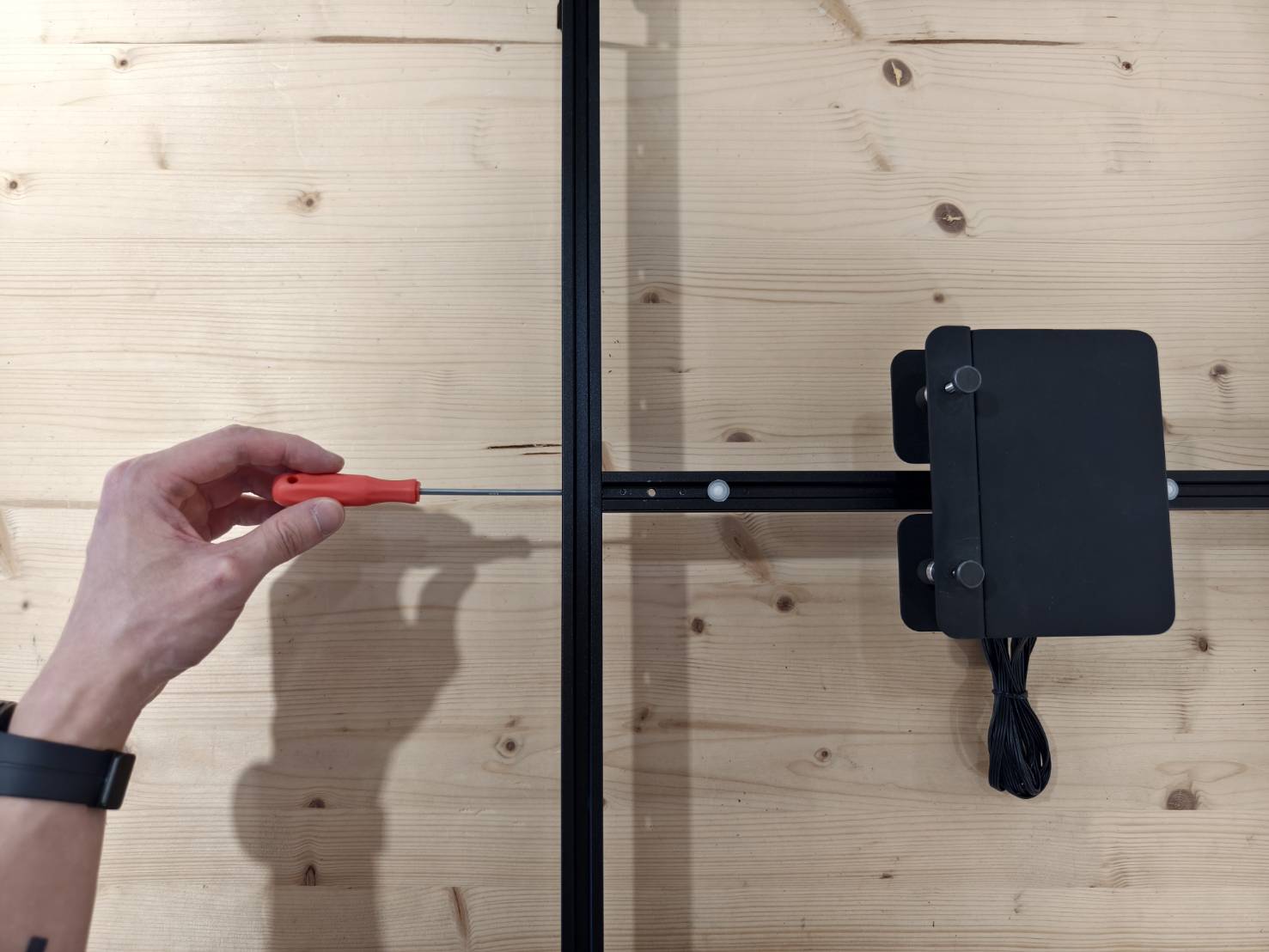

Instale o trilho na viga de fixação do trilho usando o furo do parafuso próximo ao centro.
Etapa C14
Prepare dois elevadores de trilho e dois parafusos longos (parafuso M5*22).

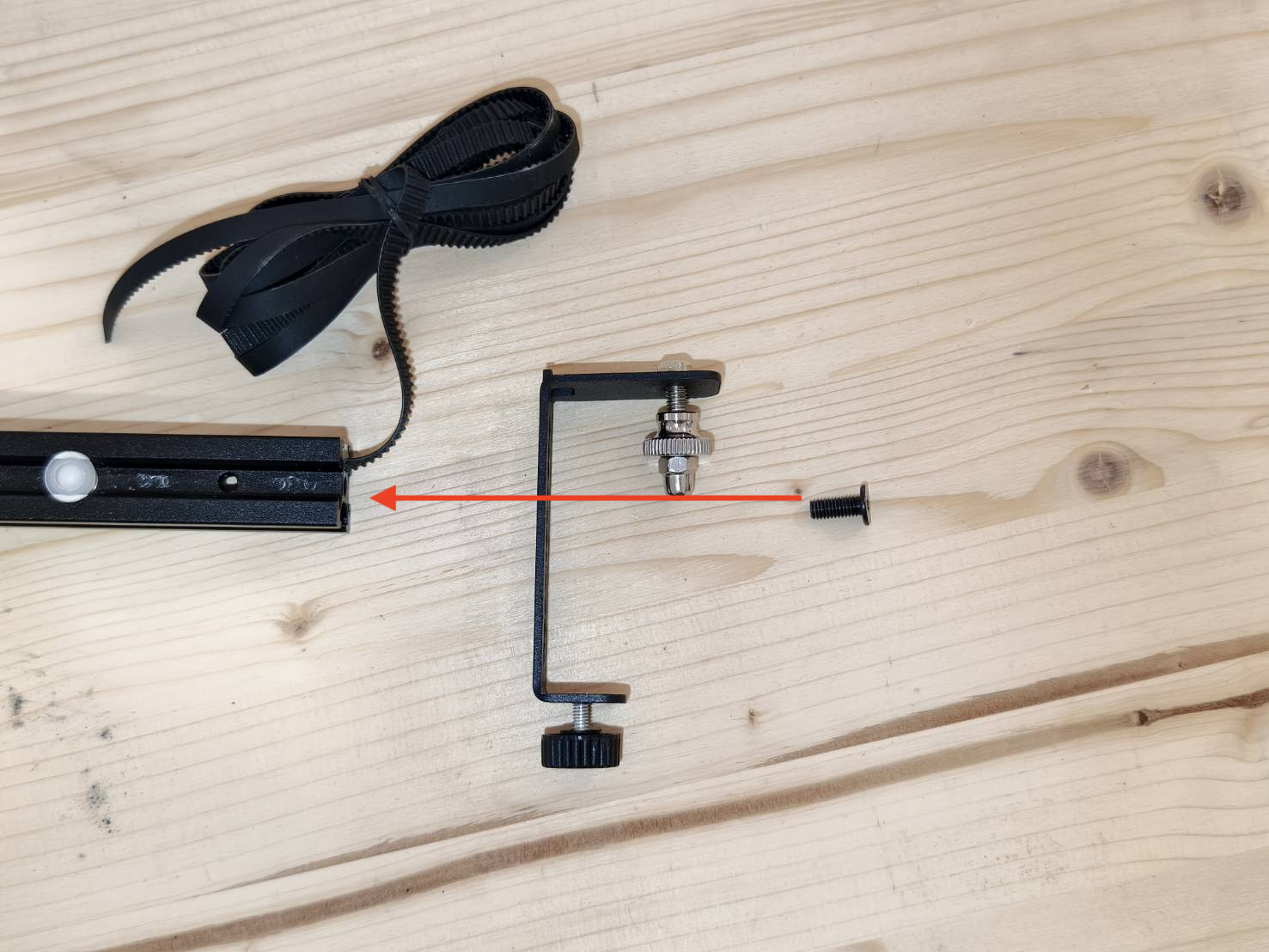

Instale os elevadores de trilho em ambos os lados dos trilhos. Por favor, instale-os nas laterais.
Etapa C15

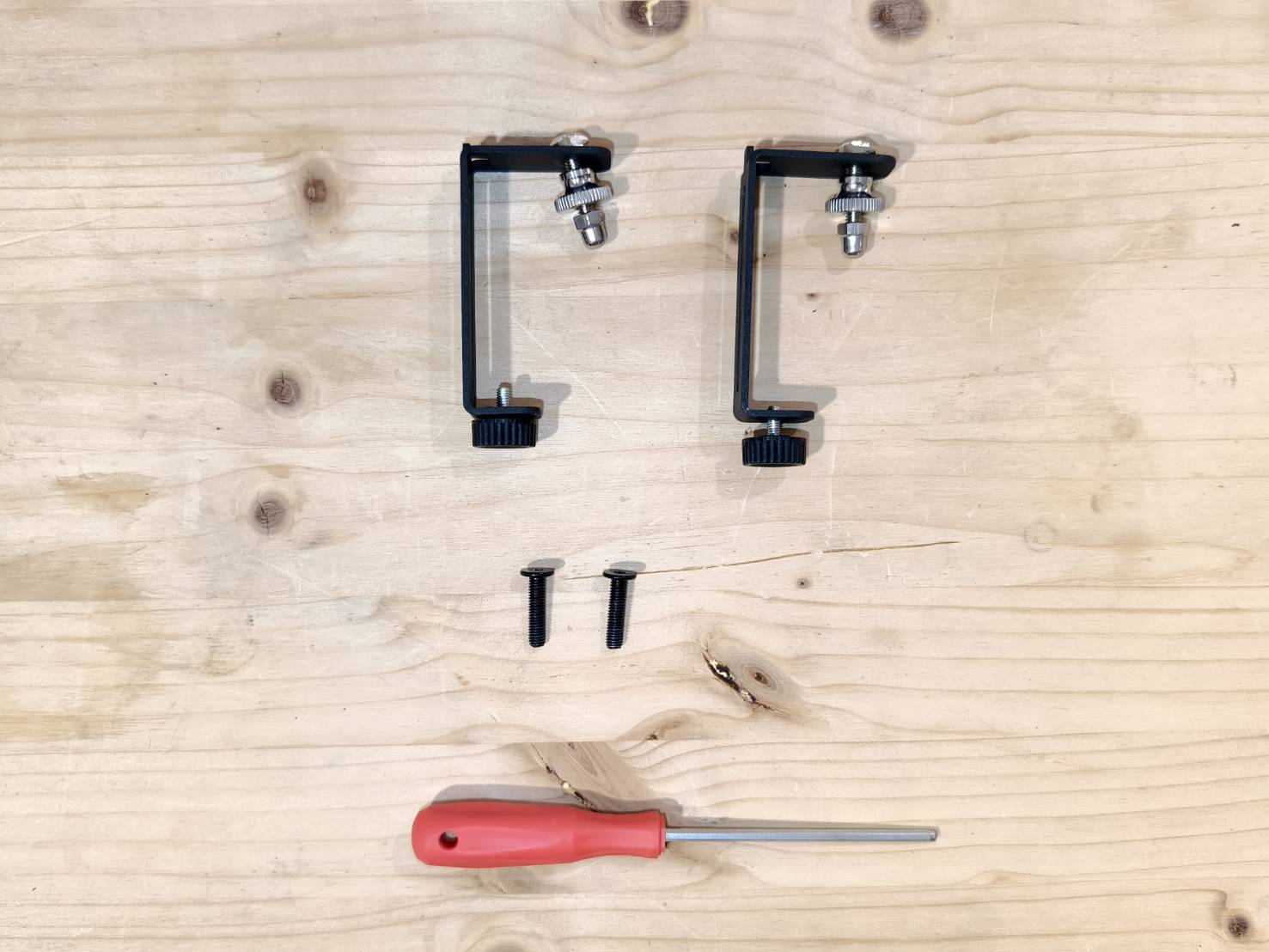

Localize dois ímãs de trilho, dois suportes de posicionamento em L e dois parafusos médios (parafuso M5*12).
Instale os ímãs de trilho nos suportes de posicionamento em L, com o lado prateado do ímã voltado para a esquerda. Instale um ímã em cada suporte.
O lado prateado de cada ímã deve ficar voltado para fora.

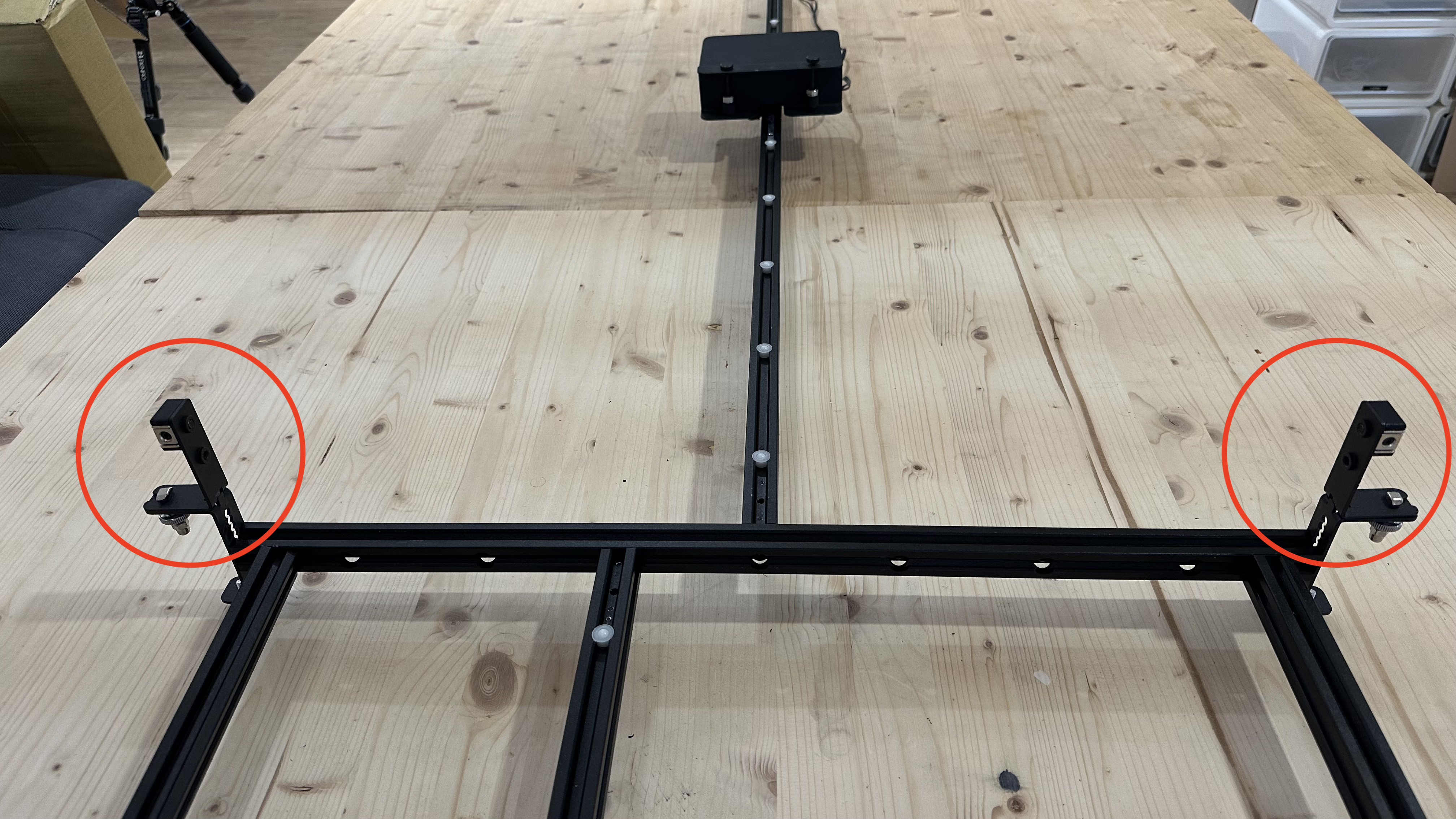

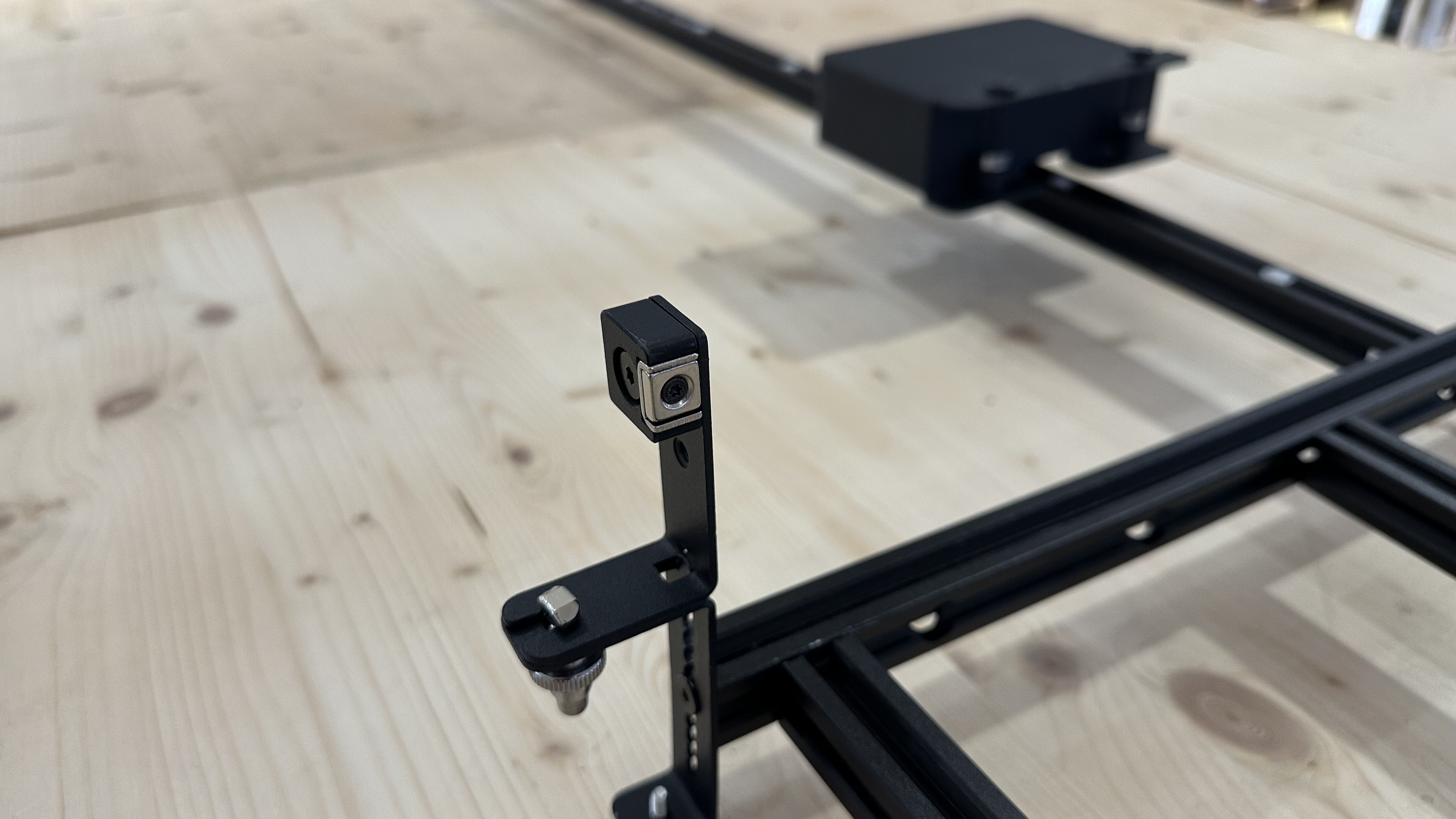

Etapa C16

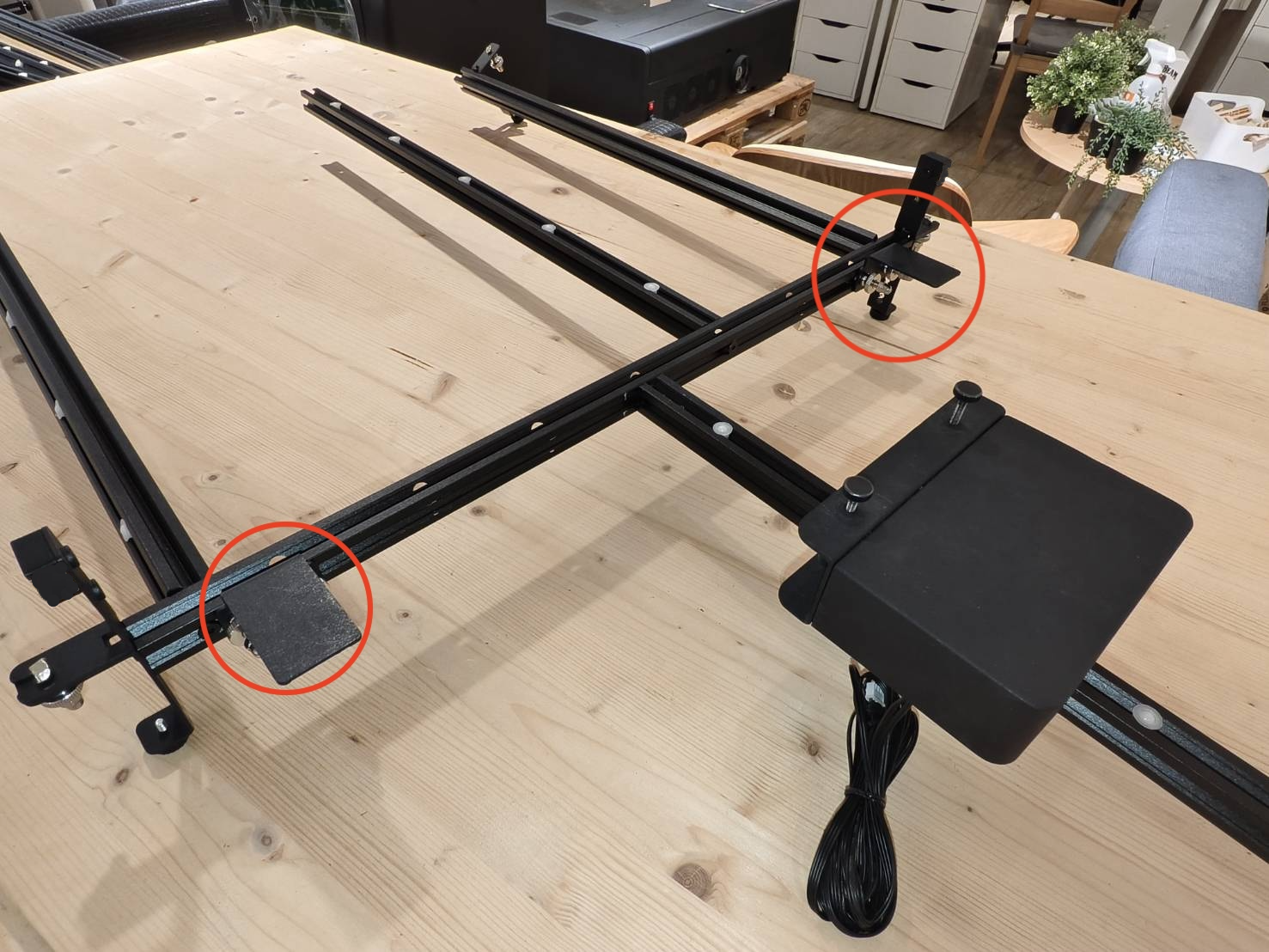

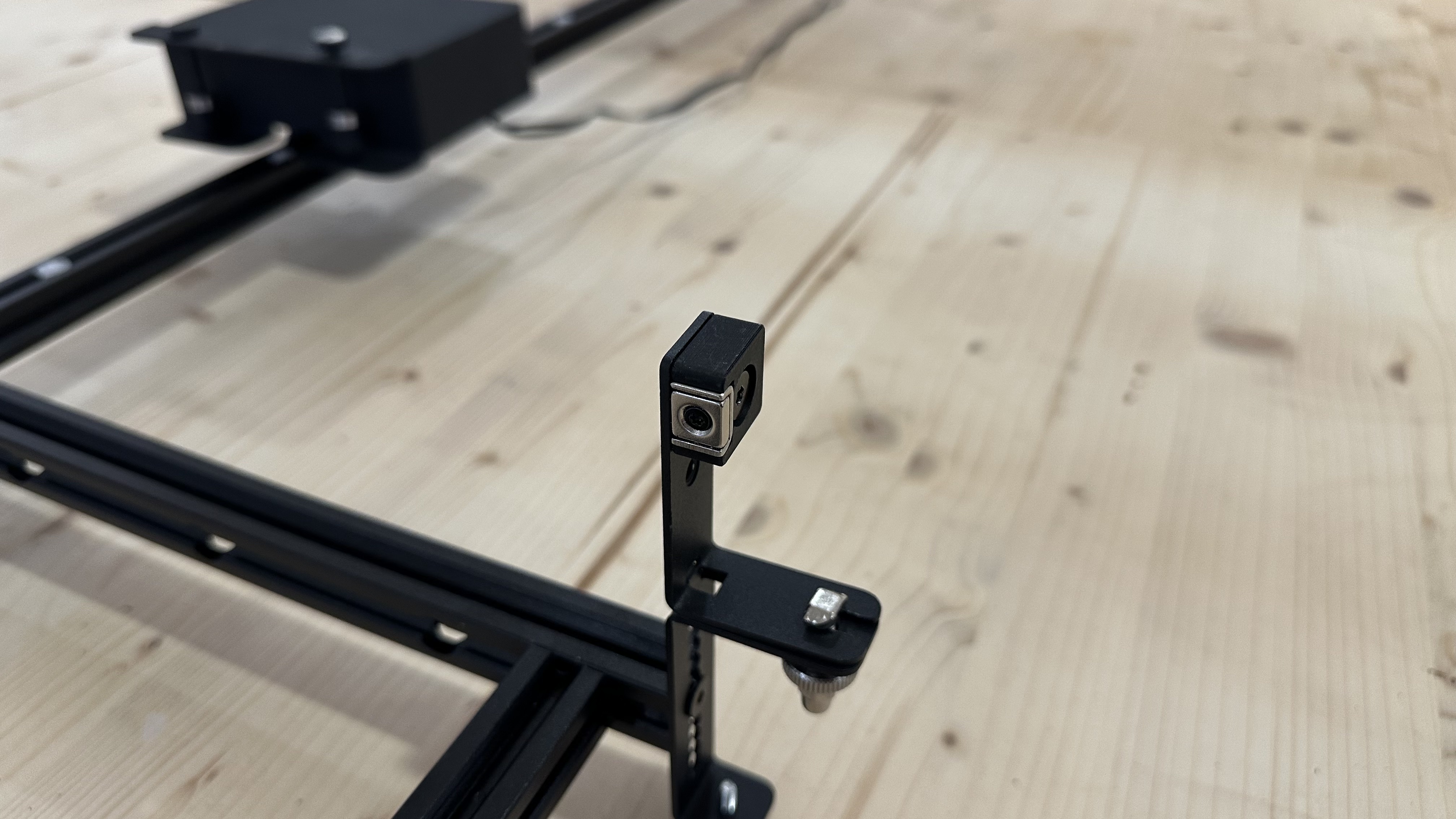

Instale os dois conjuntos de suporte de posicionamento em L + ímã em ambos os lados da viga de fixação do trilho central, usando os parafusos borboleta prateados para fixá-los.
(O lado prateado dos ímãs deve ficar voltado para o lado esquerdo, que é o lado com os três trilhos.)
|
|
|
|
|
|
Etapa C17
Localize dois ímãs de trilho, dois parafusos médios (parafuso M5*12) e duas porcas T M5.
Monte as porcas e os parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os ímãs de trilho na parte superior da viga de fixação do trilho. A fixação temporária é suficiente, pois a posição será ajustada em etapas posteriores.
|
|
Se toda a estrutura não estiver nivelada ou a superfície da mesa estiver irregular, a altura dos elevadores do trilho pode ser ajustada.

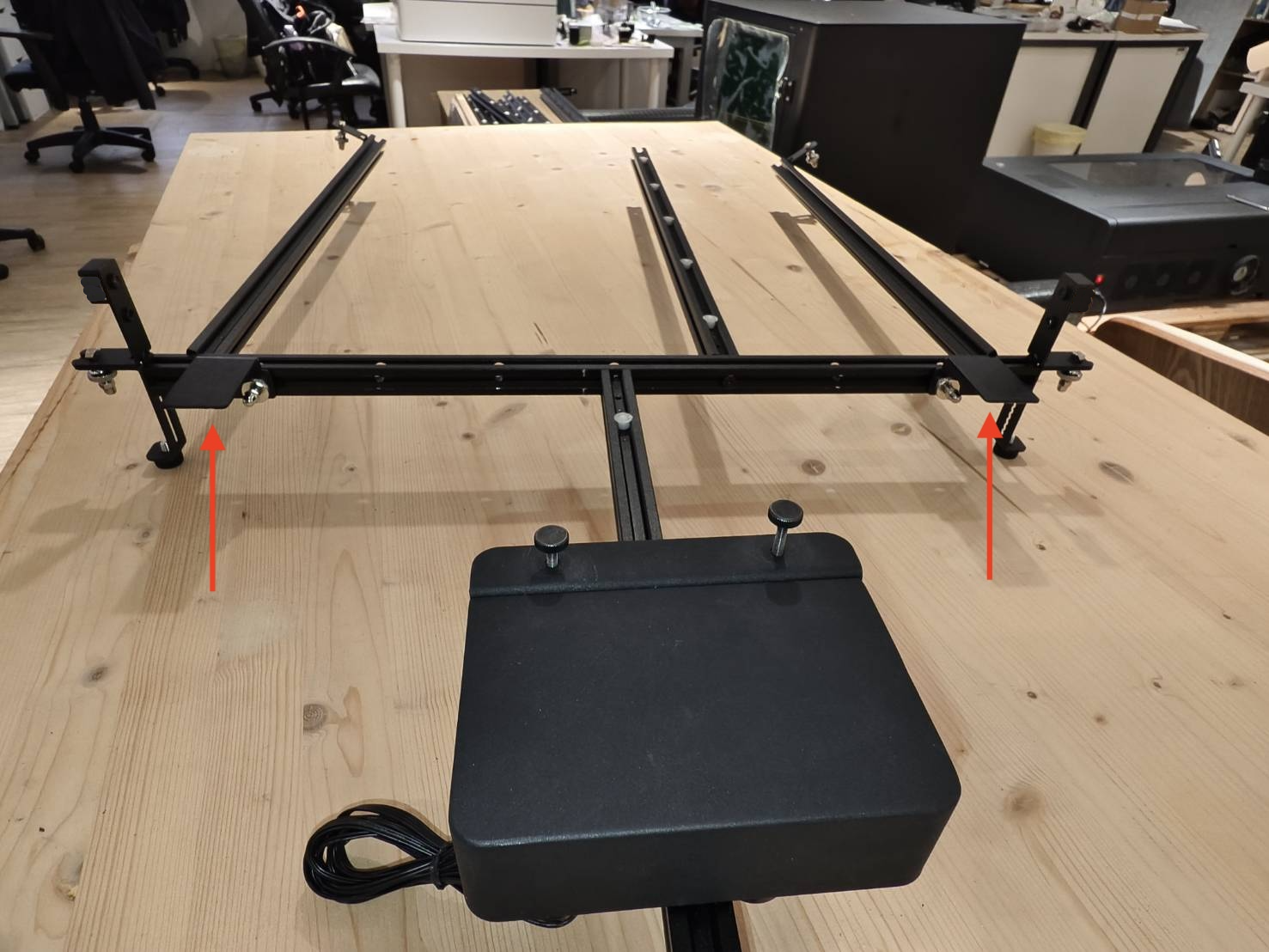

Etapa C18
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
As plataformas são móveis. Dependendo da largura do seu material, as plataformas podem precisar de ajuste. Isso será explicado mais adiante neste documento.

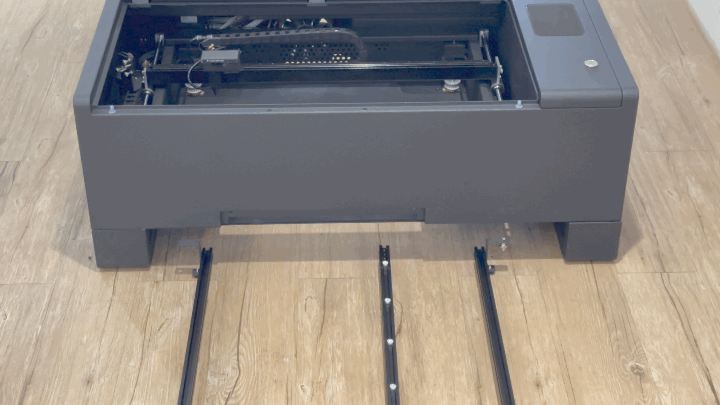

Etapa C19

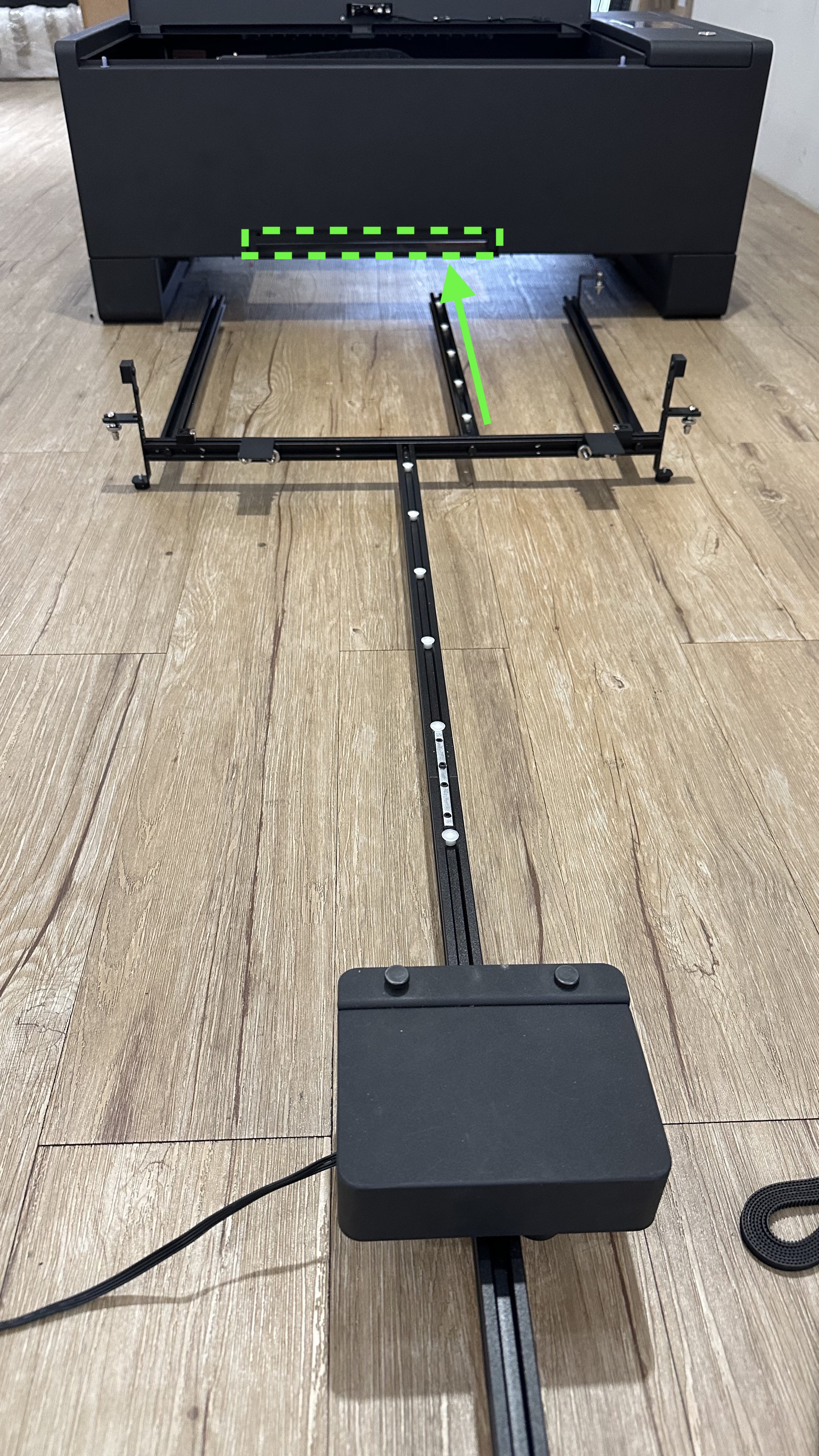

Mova toda a montagem para baixo da máquina.

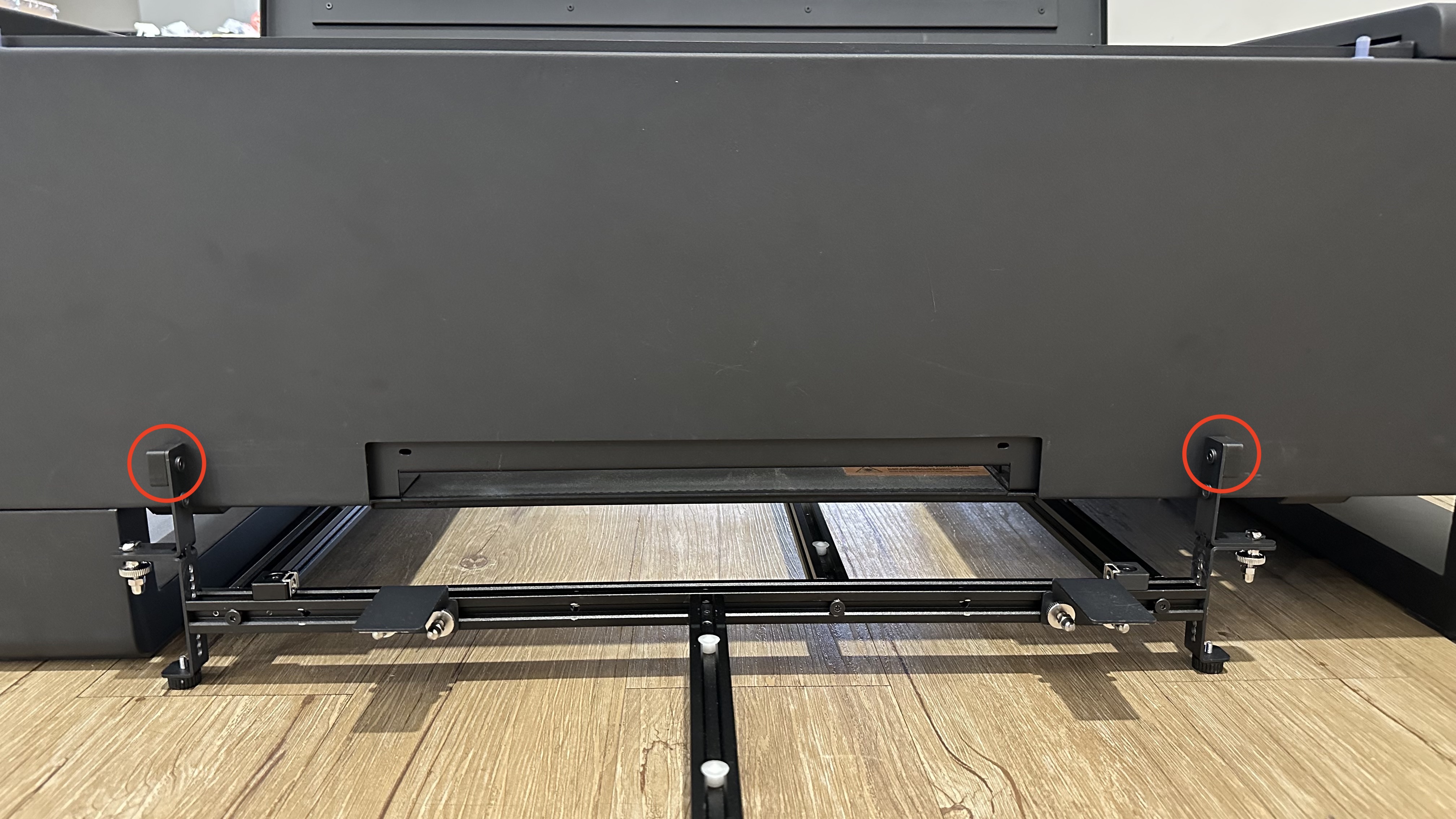

Certifique-se de que os ímãs nos círculos vermelhos estejam firmemente fixados ao chassi da máquina.
Etapa C20
Retire o cabo de conexão.
Passe o cabo de conexão pelo orifício próximo ao interruptor de fim de curso do eixo Y.
Insira o cabo de conexão no conector traseiro.
Localize o Adaptador e conecte a outra extremidade do cabo de conexão a ele.
Posicione o Adaptador no canto inferior esquerdo da máquina.
Etapa C21
Se houver uma abraçadeira no cabo de conexão do Alimentador, corte-a.
O cabo de conexão passará pelo orifício no canto inferior esquerdo da máquina.
Conecte o cabo de conexão do Alimentador ao Adaptador.
Retorne o Adaptador à sua posição original.
Etapa C22
Posicione o material, assegure-se de que esteja nivelado contra o Alimentador e, em seguida, aperte os parafusos borboleta para fixá-lo.
Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Etapa C23
Ajuste a posição dos ímãs do Trilho limitador instalados no passo 17.
Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Sua função principal é evitar o desvio do material.
| Instalação Invertida (para materiais com espessura menor que 5mm) | |
| Instalação Normal (para materiais com espessura maior que 5mm) | |
Passo C24
Ligue a máquina e insira o drive USB do kit de abertura da tampa.
Passo C25
Certifique-se de que sua lente de foco esteja configurada no modo de foco de longo alcance, proporcionando uma distância focal de 16 mm. Se você não souber como verificar, consulte este artigo. A lente de foco estará na camada inferior, com uma distância focal de 16 mm, o que significa que a distância entre a ponta do bico e a superfície do material é de 16 mm.
| Ordem de identificação do modo de foco. | |||
| Modo de Foco Padrão: 4mm | Modo de Foco: 16mm | ||
| Lente | Bloco | ||
| Bloco | Lente | ||
| Anel | Anel | ||
| Bico | Bico | ||
Passo C26
Use a ferramenta para realizar o foco manual. A seção central da ferramenta tem uma espessura de 16 mm, e usaremos isso para focar. (Se você perdeu sua ferramenta, você pode cortar uma nova usando este link.)
Passo C27
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa. Você pode usar o ponteiro laser vermelho para determinar a posição de gravação.
(Se o ponteiro laser vermelho não acender, vá para Painel >> Máquina >> Configurações de Hardware >> Próxima Página >> Luz Vermelha Sempre Ligada >> Ativar)
Passo C28
Certifique-se de que está utilizando as seguintes versões de software e firmware para usar a função de alimentação automática.
|
Versão do Beam Studio 2.5.0 ou superior (Tutorial) |
Versão do Firmware 6.0.9 ou superior. (Tutorial) |
|
|
Passo C29
- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo C30
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo C31
Use a função "Enquadramento" para visualizar o percurso de gravação.
Passo C32
Iniciar a tarefa.
Passo C33
Verificar o resultado.
#END
