Descrição
Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Passagem (Base Aberta). Esta configuração permite o manuseio fácil de materiais mais longos, possibilitando a produção contínua e maximizando a eficiência.
Siga as instruções correspondentes a esta configuração específica.
Página de Explicação da Configuração do Alimentador Automático
Desembalagem:
| Conteúdo do Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Grampo da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector de trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que saia na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, onde um conector é para o cabo da máquina e o outro é para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para fixação do ímã. | 4 peças |
| 14 | Grampo de trilho | Será utilizado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça. | 1pc |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave Allen M4 | Esta ferramenta é utilizada para realizar a montagem. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para realizar a montagem. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para realizar a montagem. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtde |
| 1 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector de trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será usada para substituir a original ao utilizar a configuração mais longa. | 1pc |
| 9 | Cabo de Extensão | Este cabo será usado para estender o cabo do alimentador ao utilizar a configuração mais longa. | 1pc |
| 10 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
Passo D1
Instale o Beambox II - Acessório de Passagem e Base Aberta
Passo D2
Instale o Complemento de Extensão do Beambox II (Pés) e abra a tampa inferior, consultando o guia abaixo.
Guia de Instalação da Extensão
(Por favor, ignore a instalação da parte da extensão.)
Passo D3
Após instalar o Complemento de Extensão (Pés) e abrir a tampa inferior, desligue a máquina e desconecte o cabo de alimentação.
Passo D4
Localize o trilho principal (o que tem uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo D5
Solte a correia e identifique o lado mais longo.
Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, aperte o retentor da correia no lado curto.
Passo D6

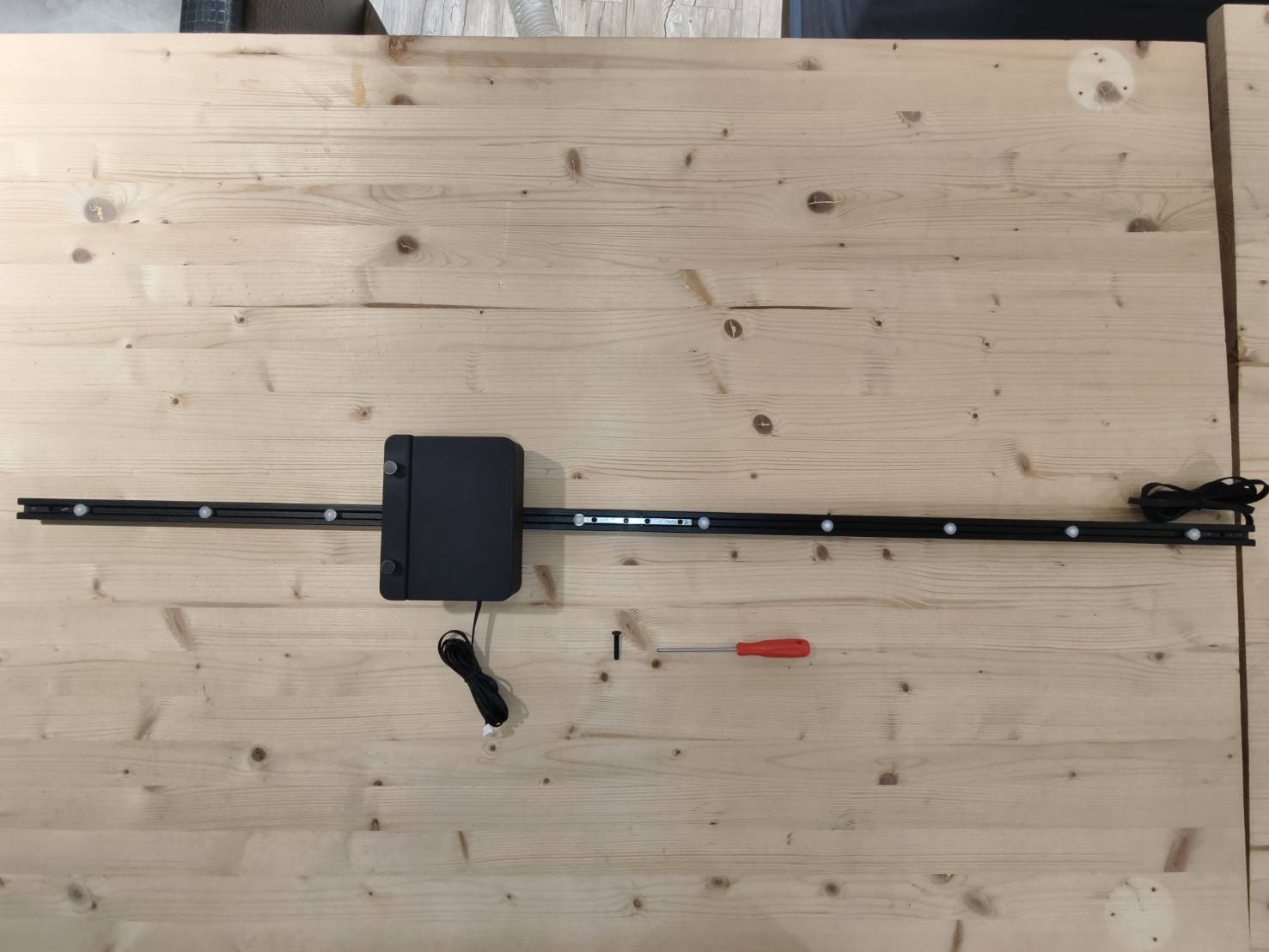

Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia fique do mesmo lado da superfície plana do alimentador.
Passo D7
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).

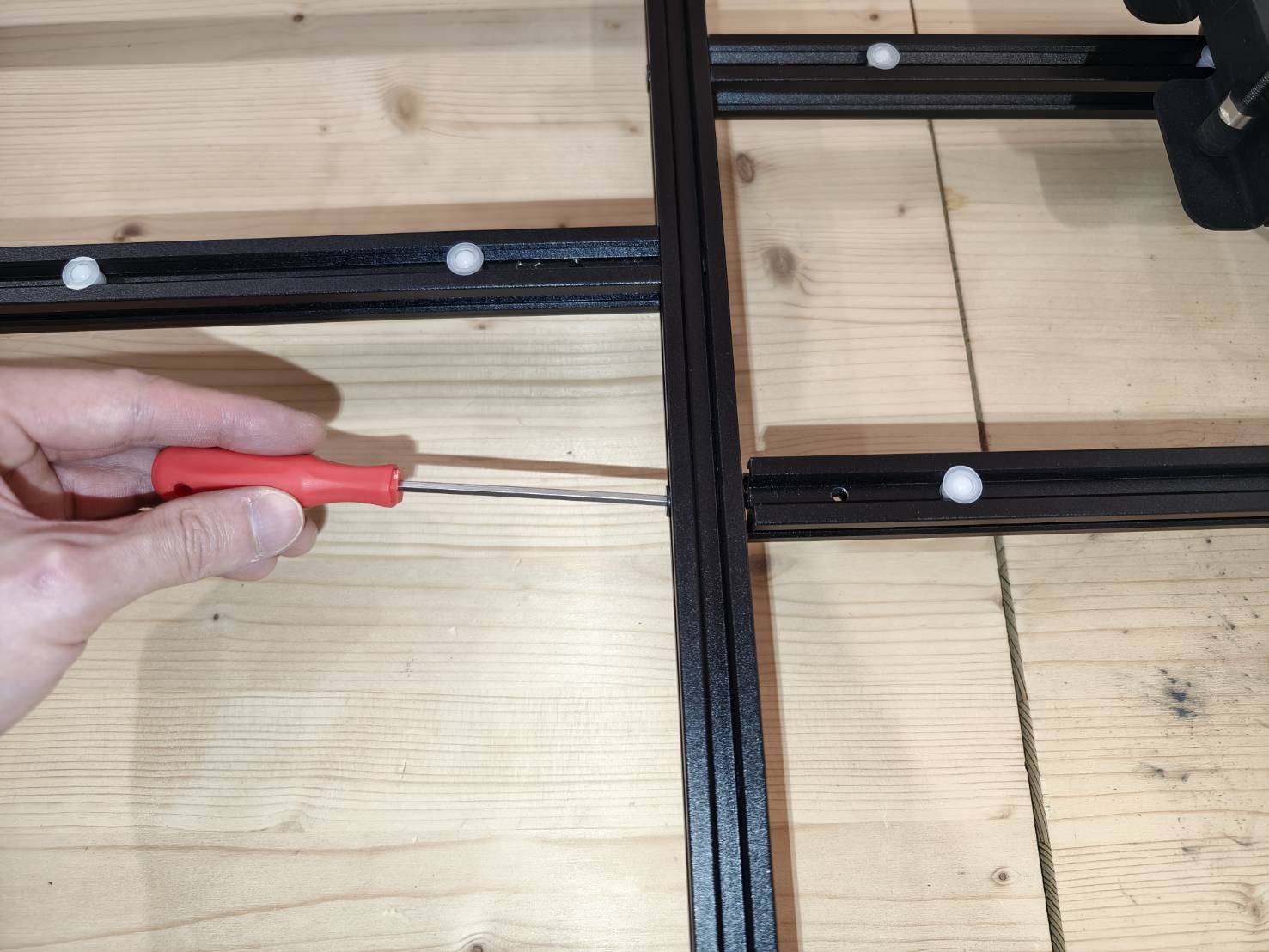

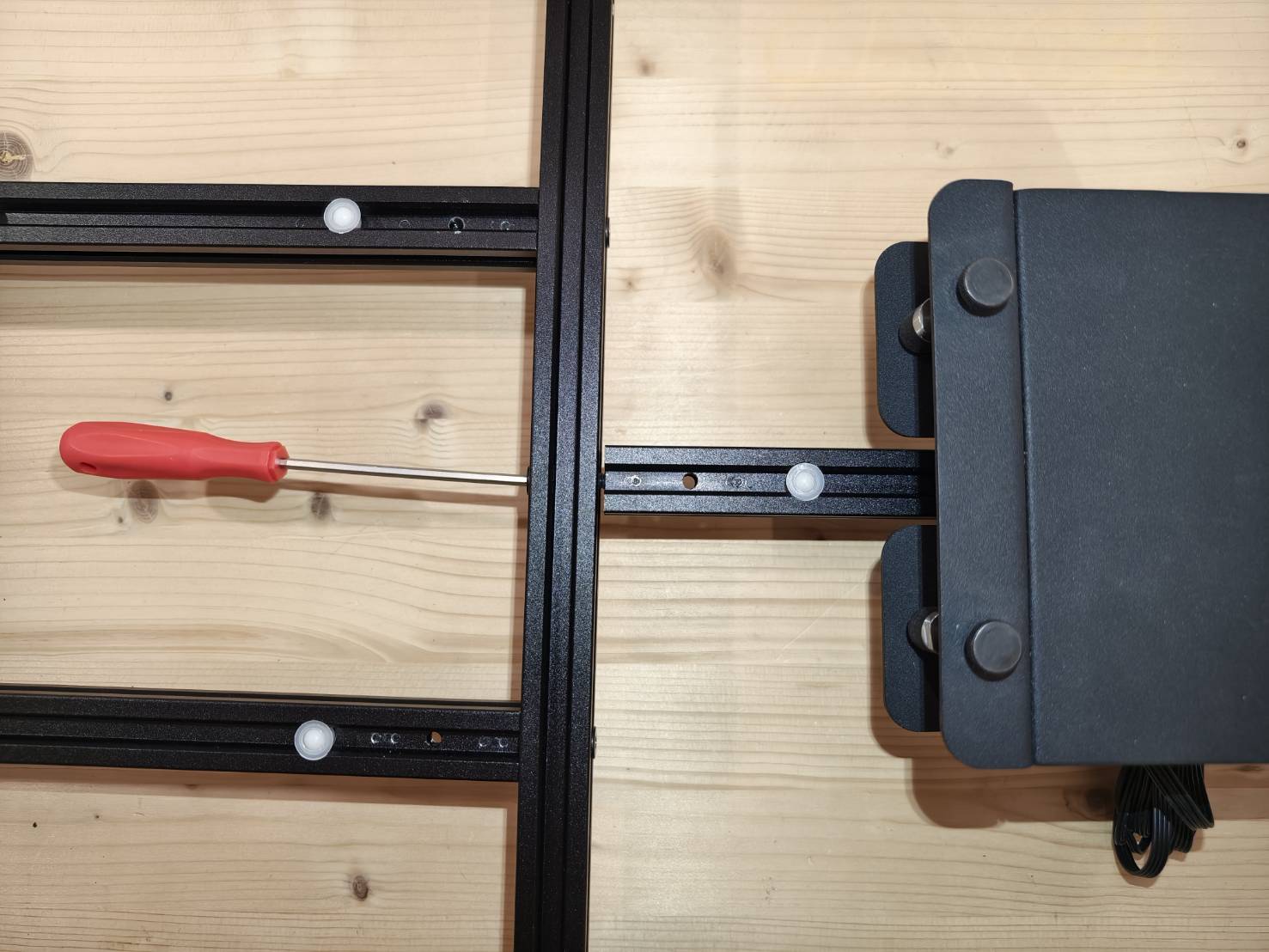

Cada bloco tem quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão possui rodas brancas, pois estas são para o movimento dos alimentadores. Os conectores devem estar do mesmo lado e abaixo das rodas brancas.)
Passo D8
Fixe a correia no lado longo com o retentor de correia que foi removido anteriormente.
(Certifique-se de que a correia esteja tensionada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo D9

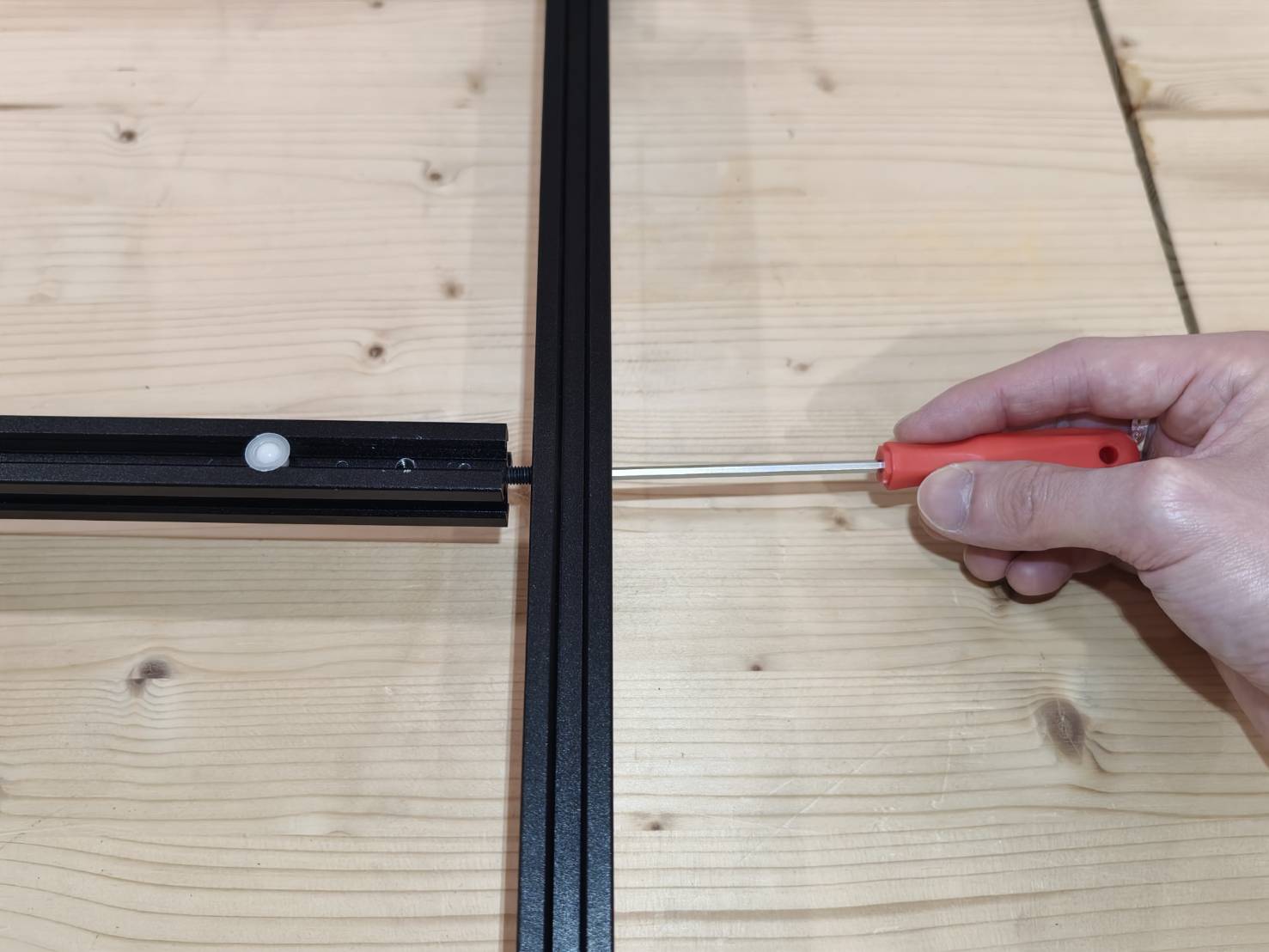

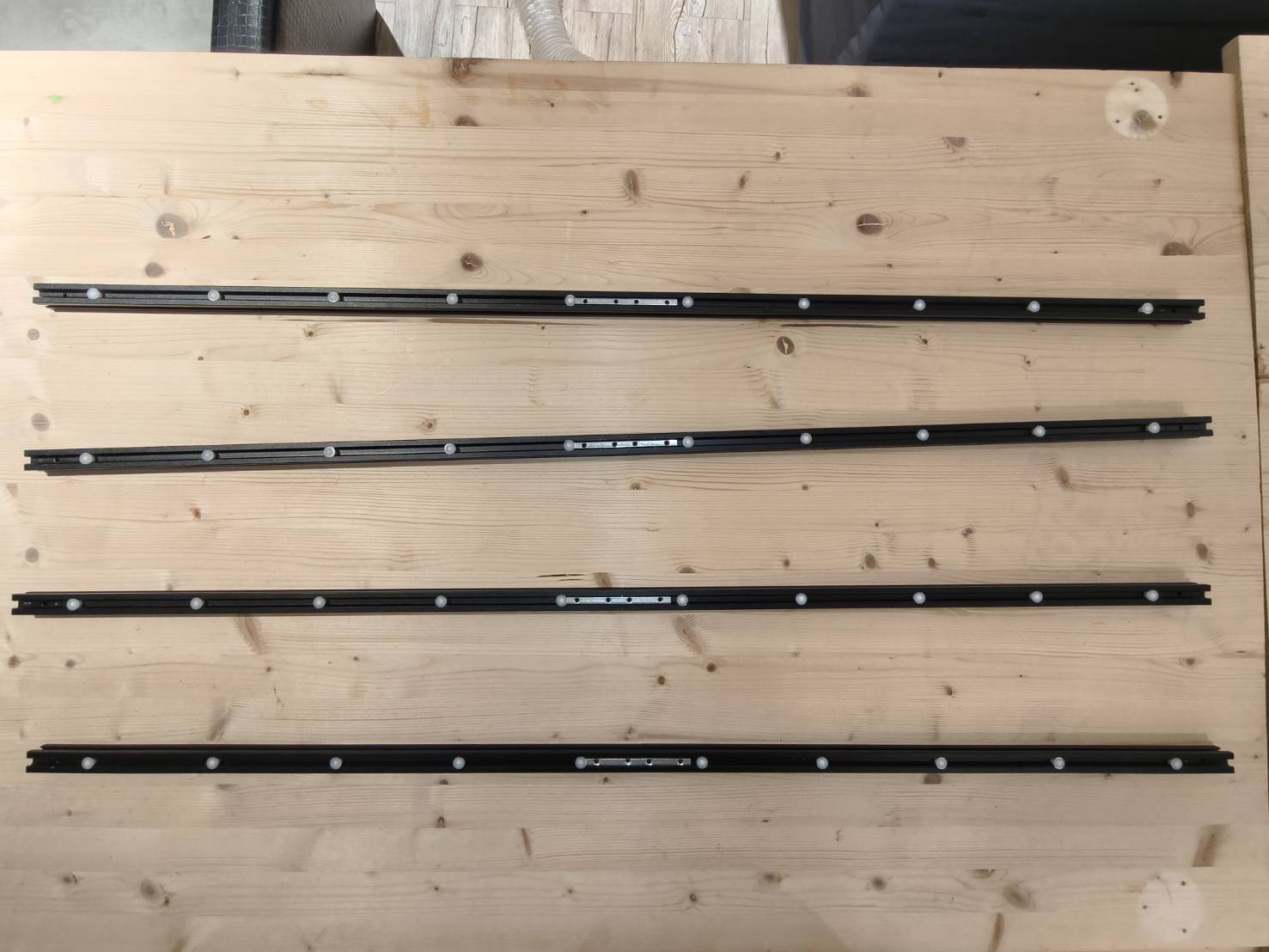

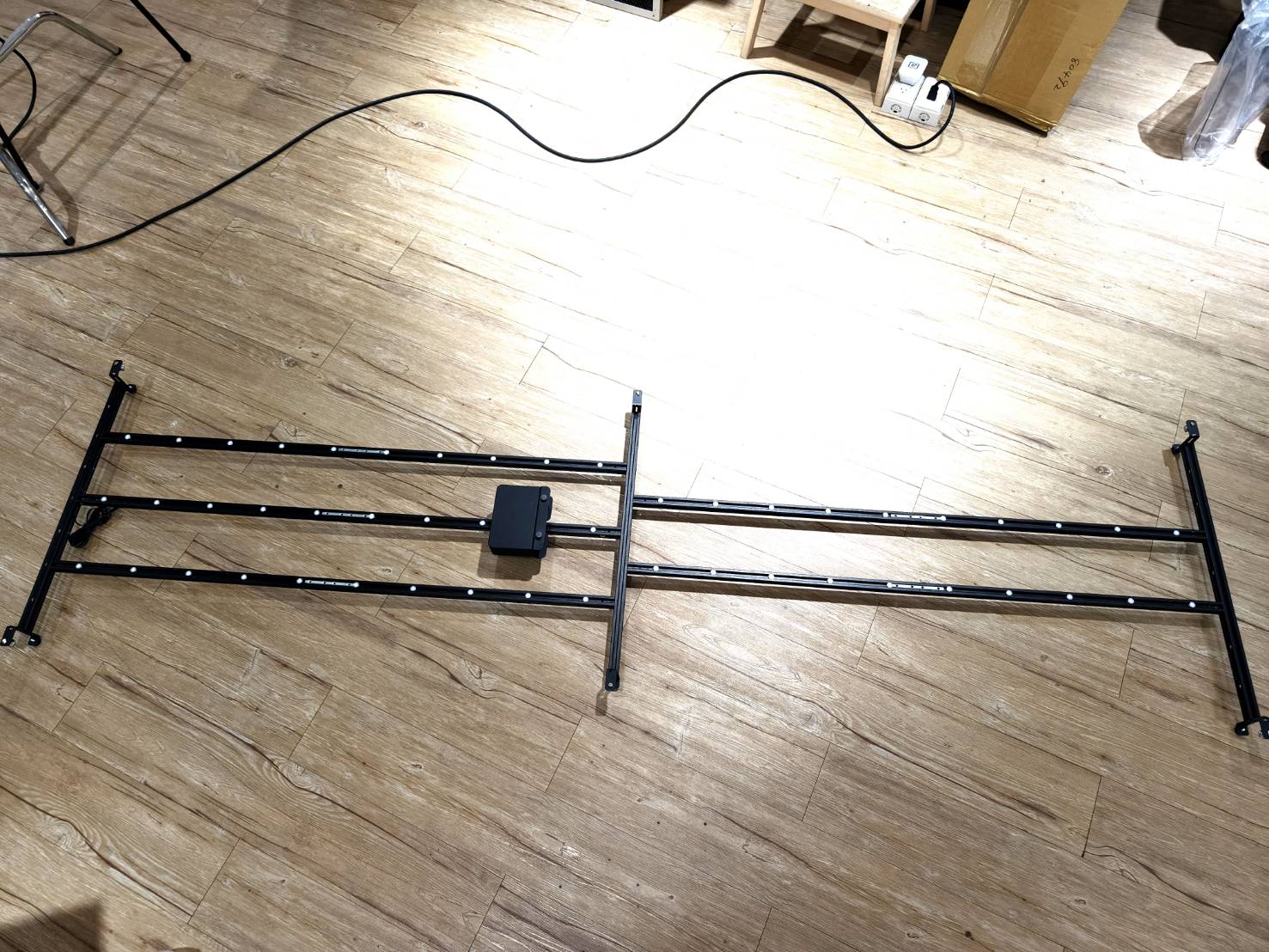

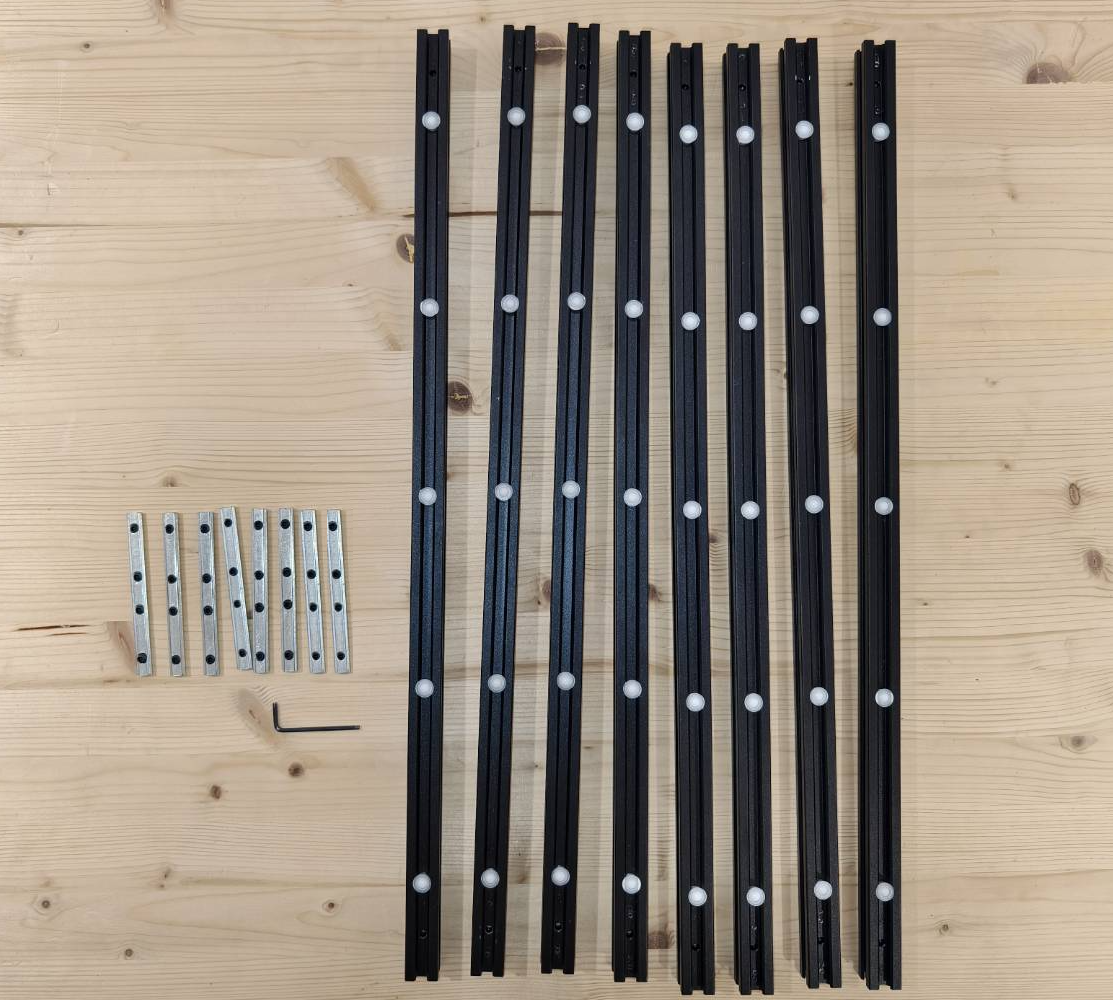

Localize 8 trilhos e 8 conectores de trilho, e conecte cada par para estendê-los. Você terá um total de quatro conjuntos de trilhos estendidos.
Você pode consultar esta etapa ou as etapas seguintes para o método de instalação.
Passo D10

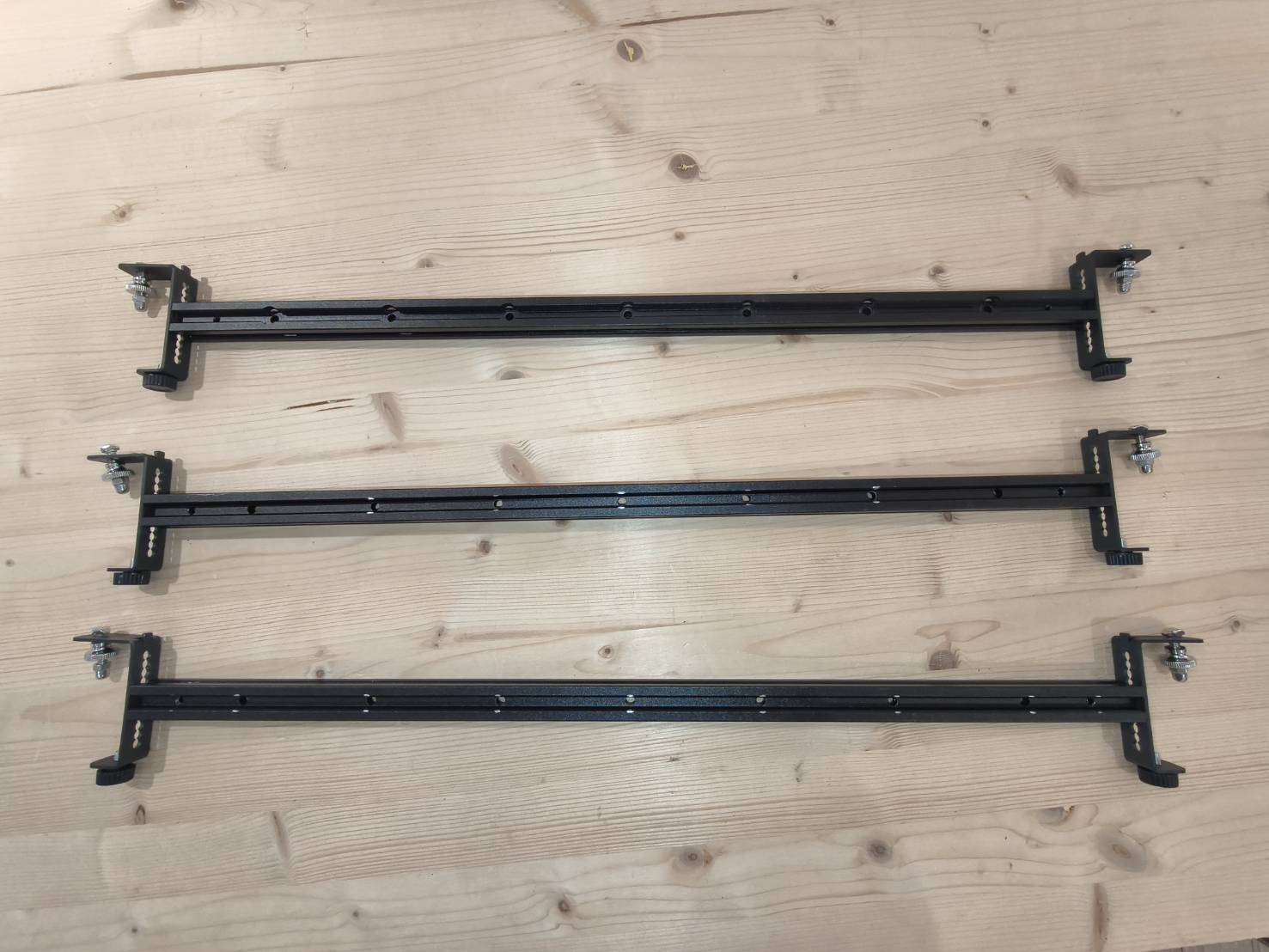

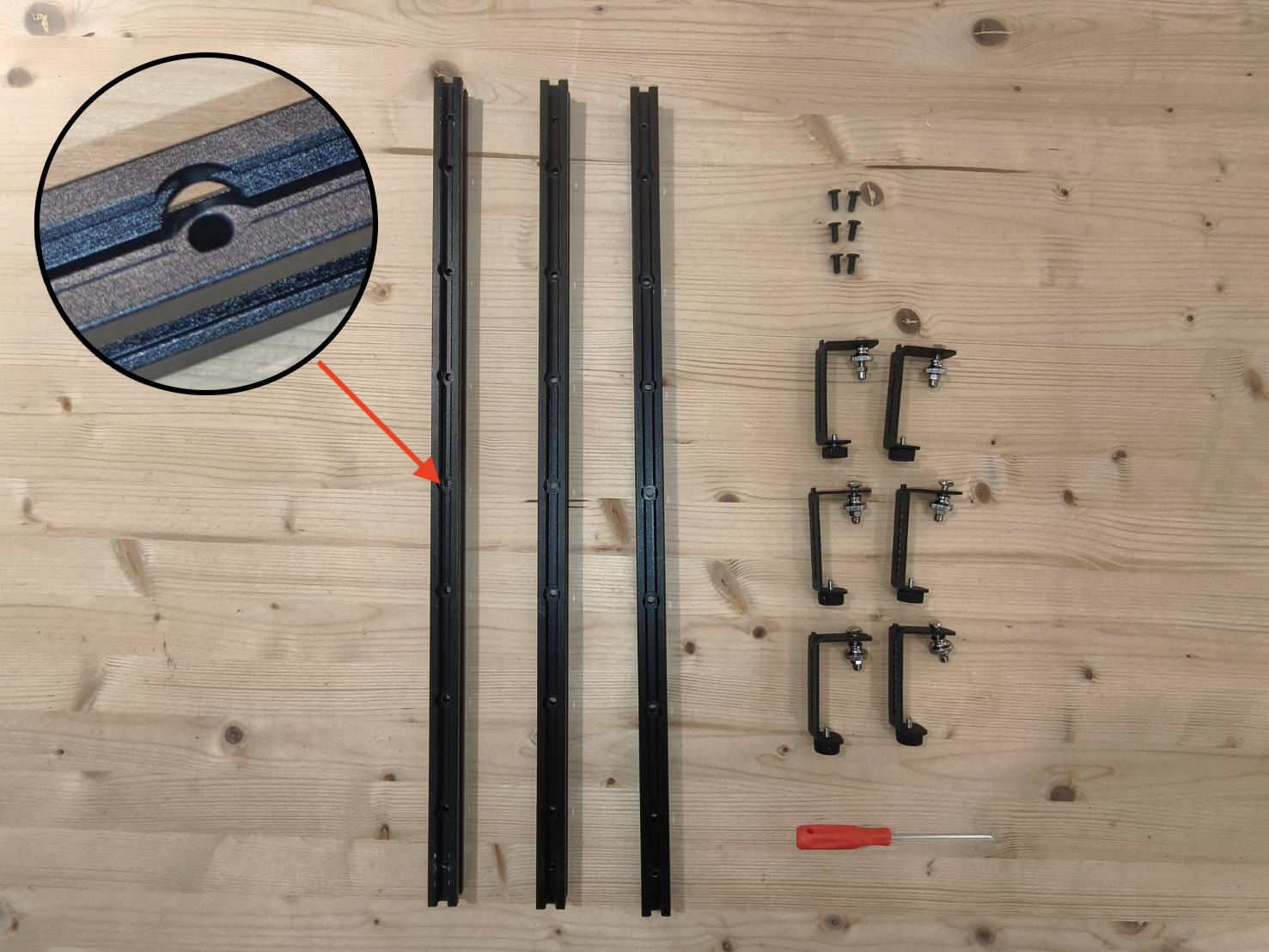

Localize 3 vigas de fixação de trilho (sem roletes brancos), 6 elevadores de trilho e 6 parafusos curtos (M5*6).
Observe que as vigas de fixação do trilho não possuem roletes brancos e os furos dos parafusos têm uma borda superior alargada.
Use os parafusos curtos para instalar os elevadores de trilho em ambos os lados de cada viga de fixação. Você deve obter 3 conjuntos de montagens de viga de fixação + elevador de trilho.
Recomendamos fixar todos os elevadores de trilho no furo marcado com "5", que é o furo central.
O método de instalação é o seguinte:

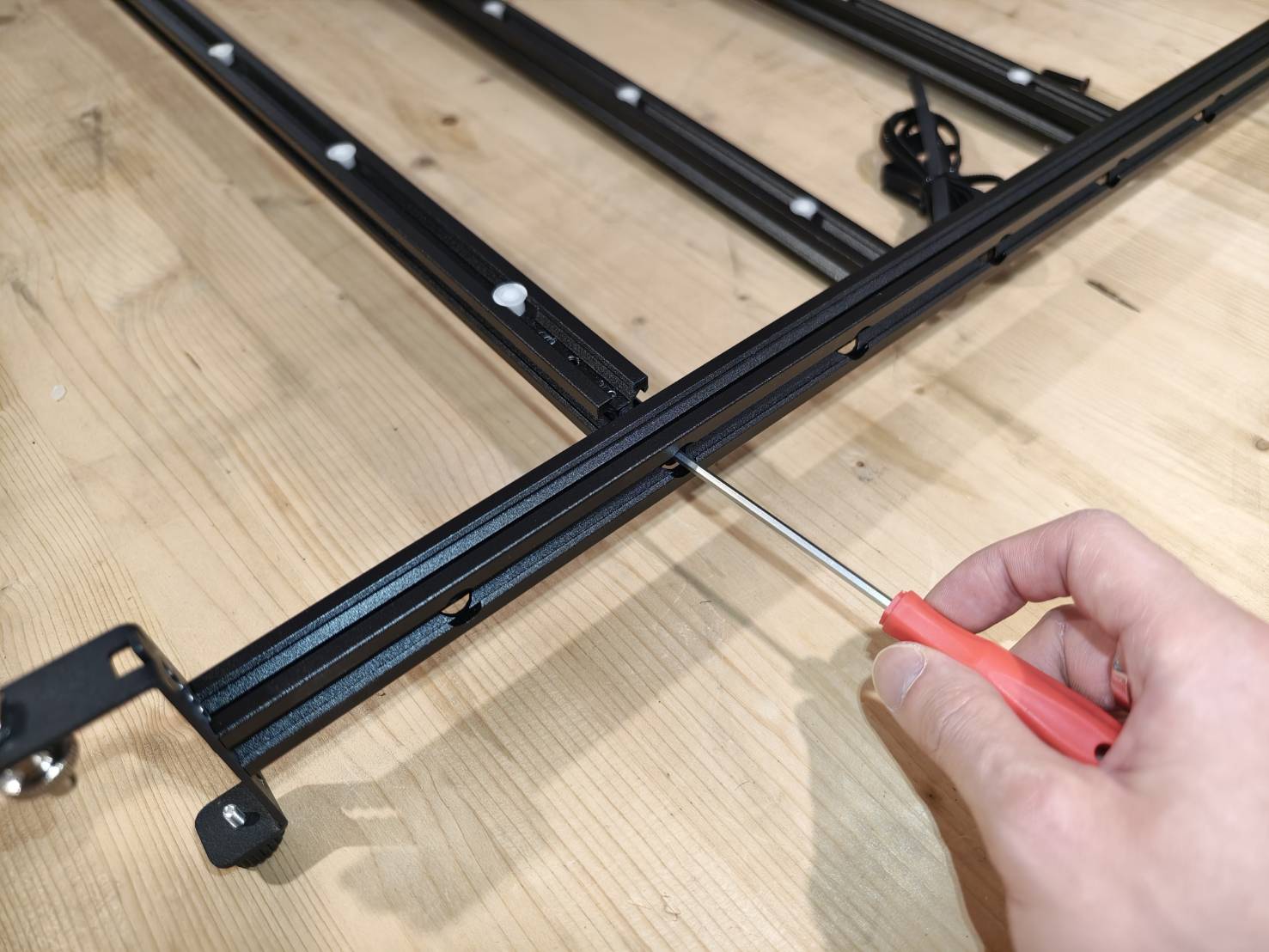

Certifique-se de que, quando a viga de fixação do trilho estiver na vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, afrouxe os parafusos, gire o elevador do trilho e aperte-os novamente.
Passo D11

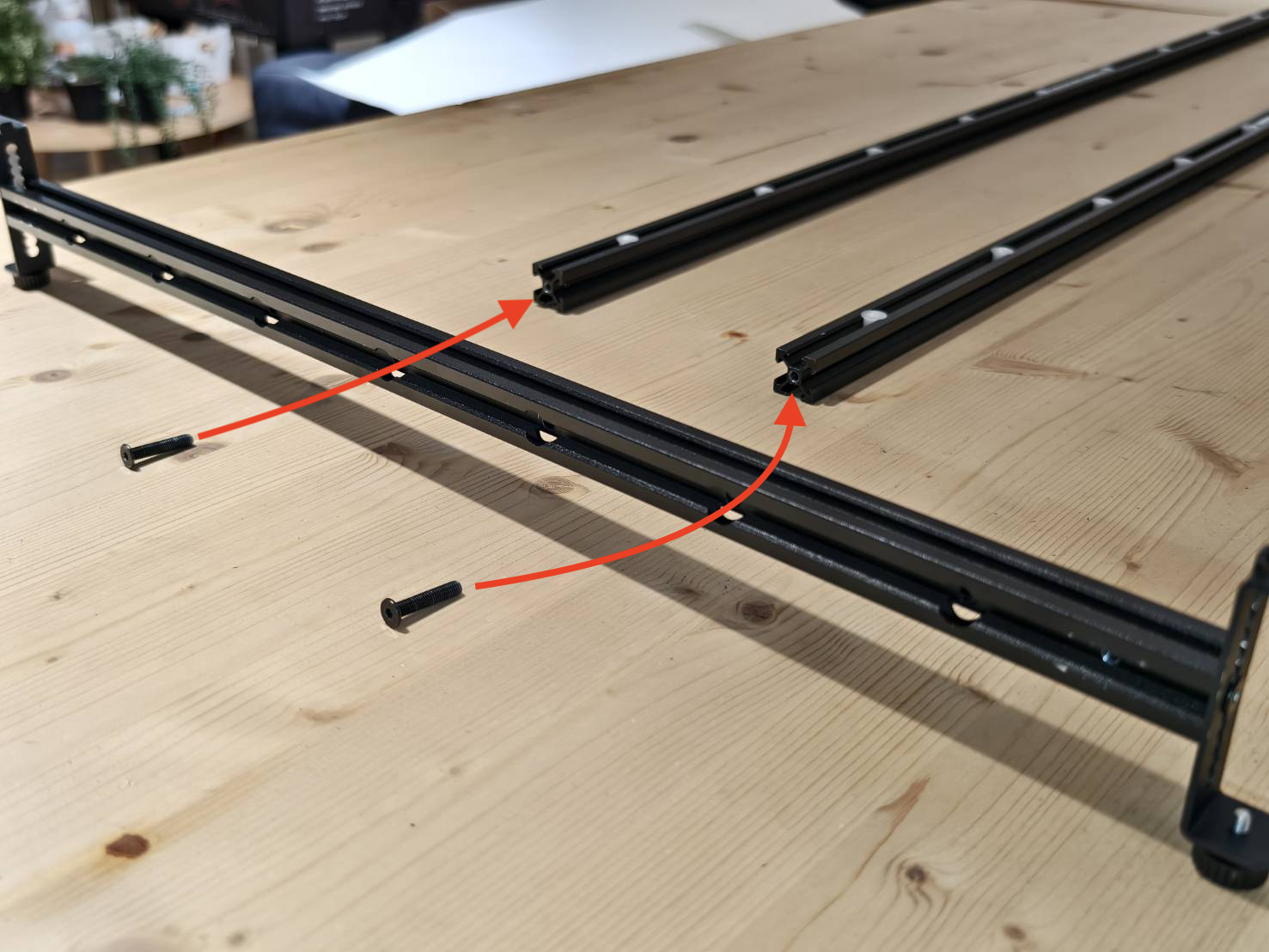

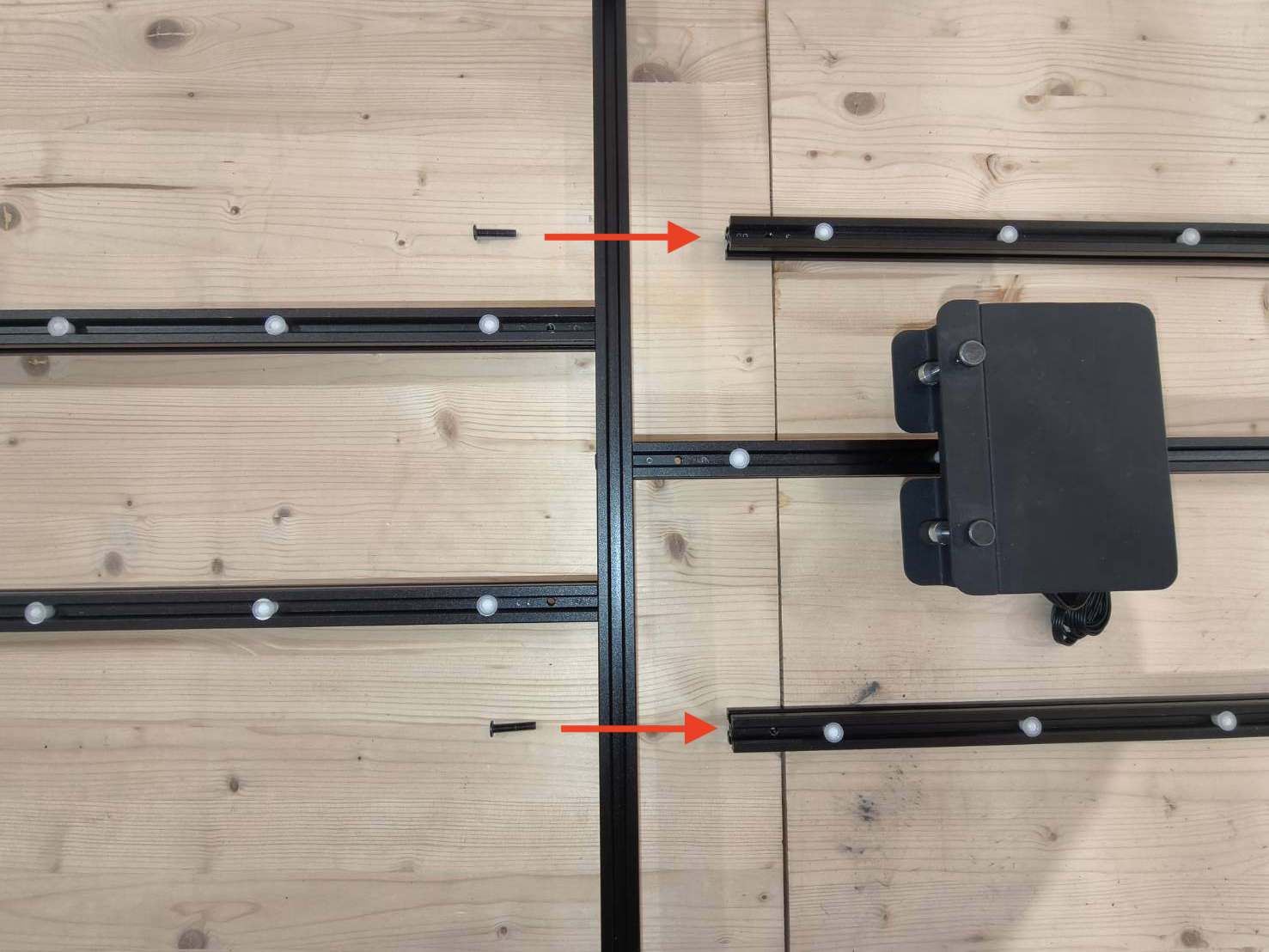

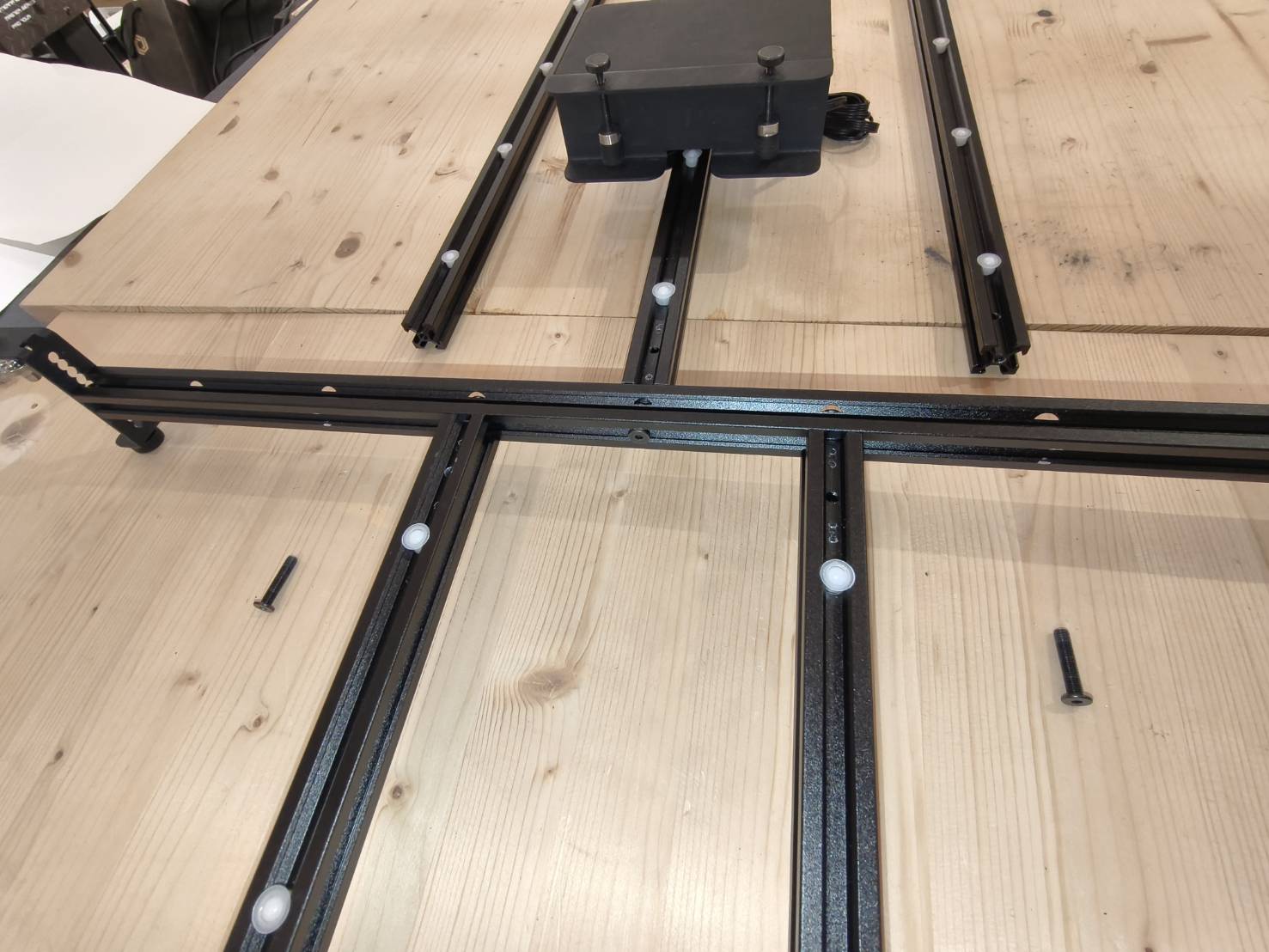

Prepare 2 trilhos estendidos, 1 conjunto de viga de fixação de trilho + elevador e 2 parafusos longos (M5x22).
Monte os trilhos na viga de fixação em ambos os lados do furo central do parafuso, conforme mostrado na imagem.
(Durante a instalação, certifique-se de que os pés de borracha preta na viga estejam voltados para baixo e as rodas de esfera brancas nos trilhos estejam voltadas para cima.)
Passo D12

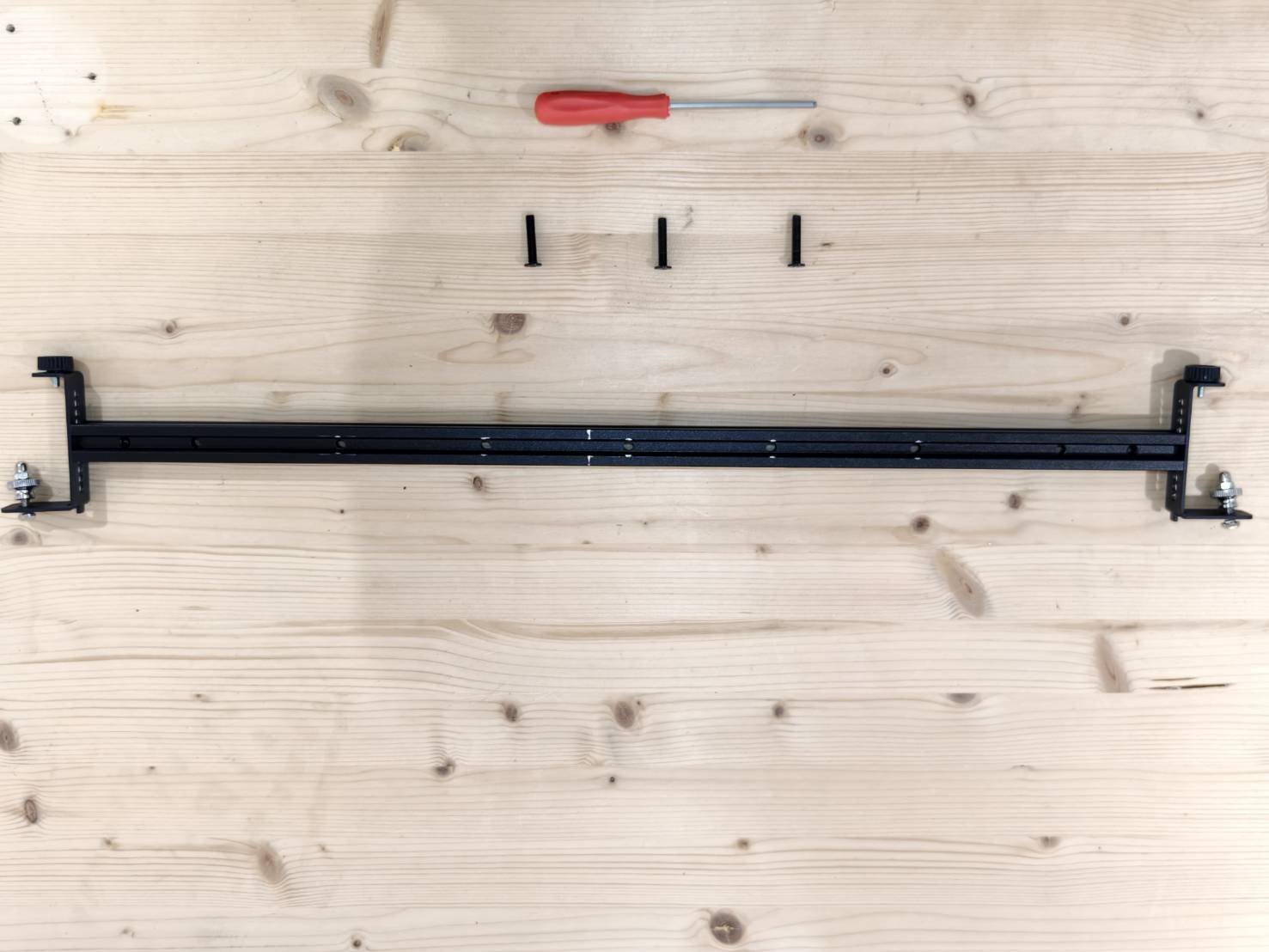

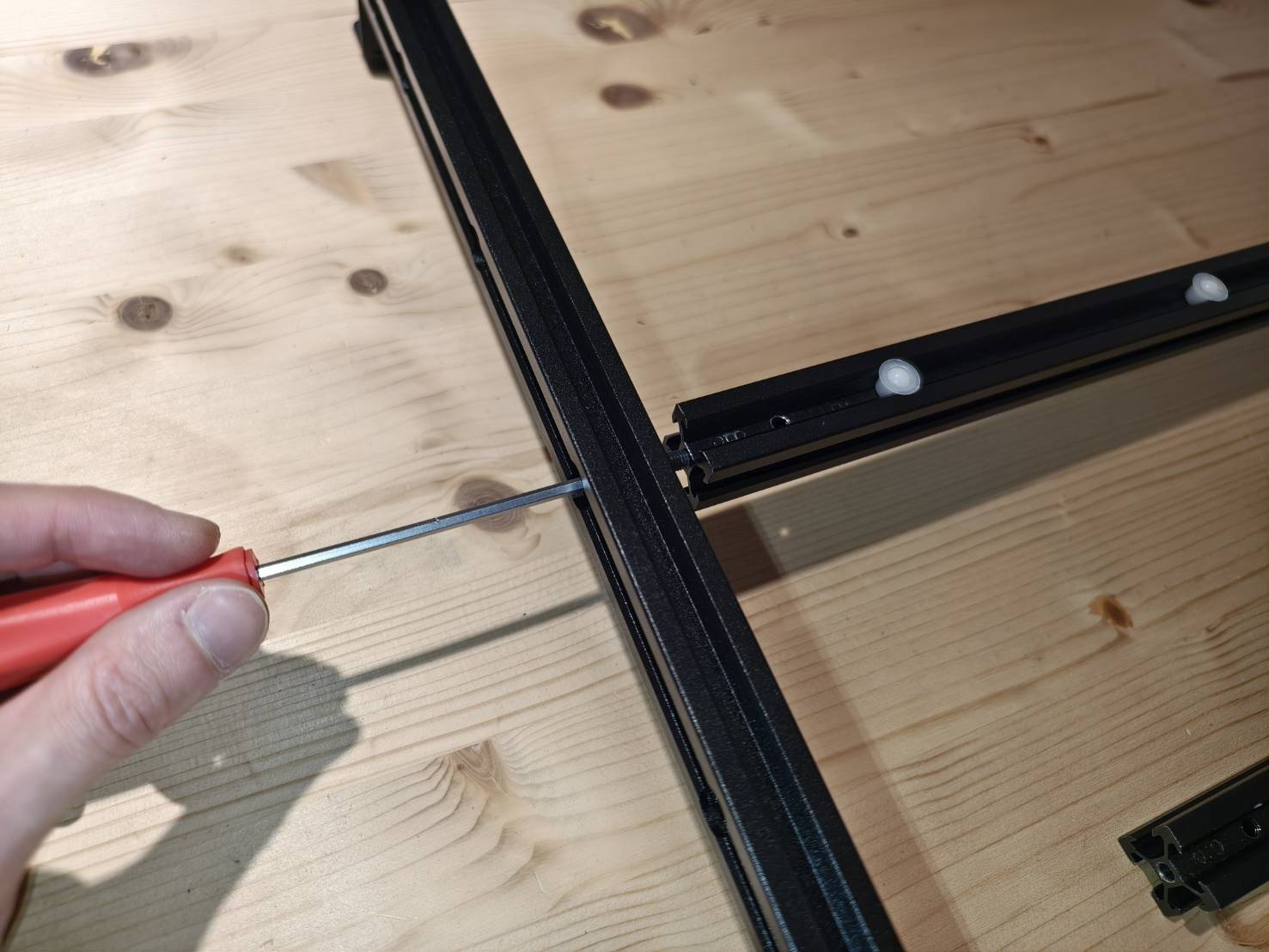

Prepare 1 conjunto de apoios para os pés da viga do trilho e 2 parafusos longos (M5x22).
Instale no outro lado para fixá-lo, com os apoios pretos para os pés da viga do trilho voltados para baixo.
Passo D13

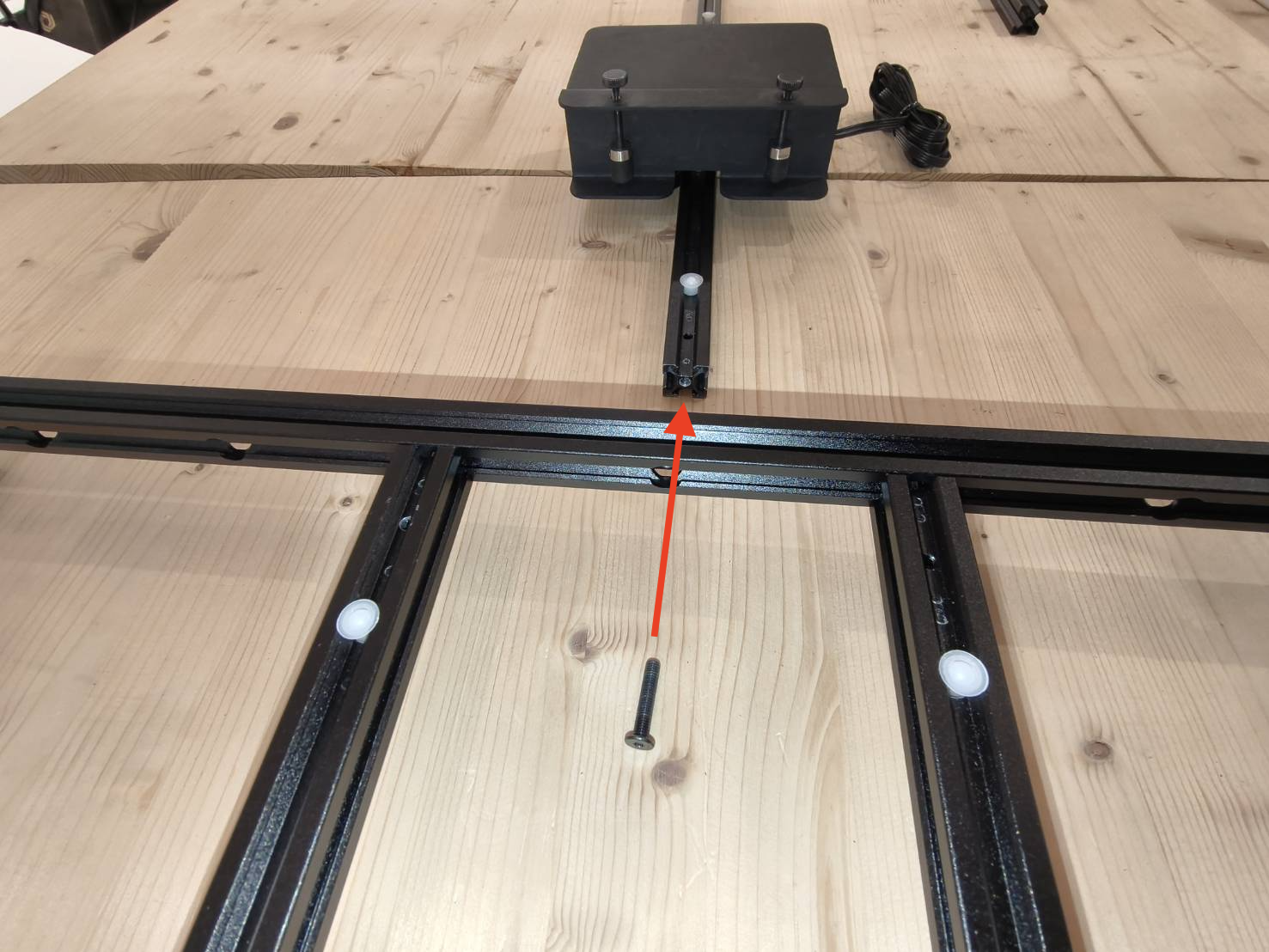

Prepare o conjunto do alimentador do trilho e um parafuso longo (M5x22).
Instale o alimentador em um lado da viga do trilho, certificando-se de que as rodas de esfera brancas no trilho estejam voltadas para cima.
Passo D14

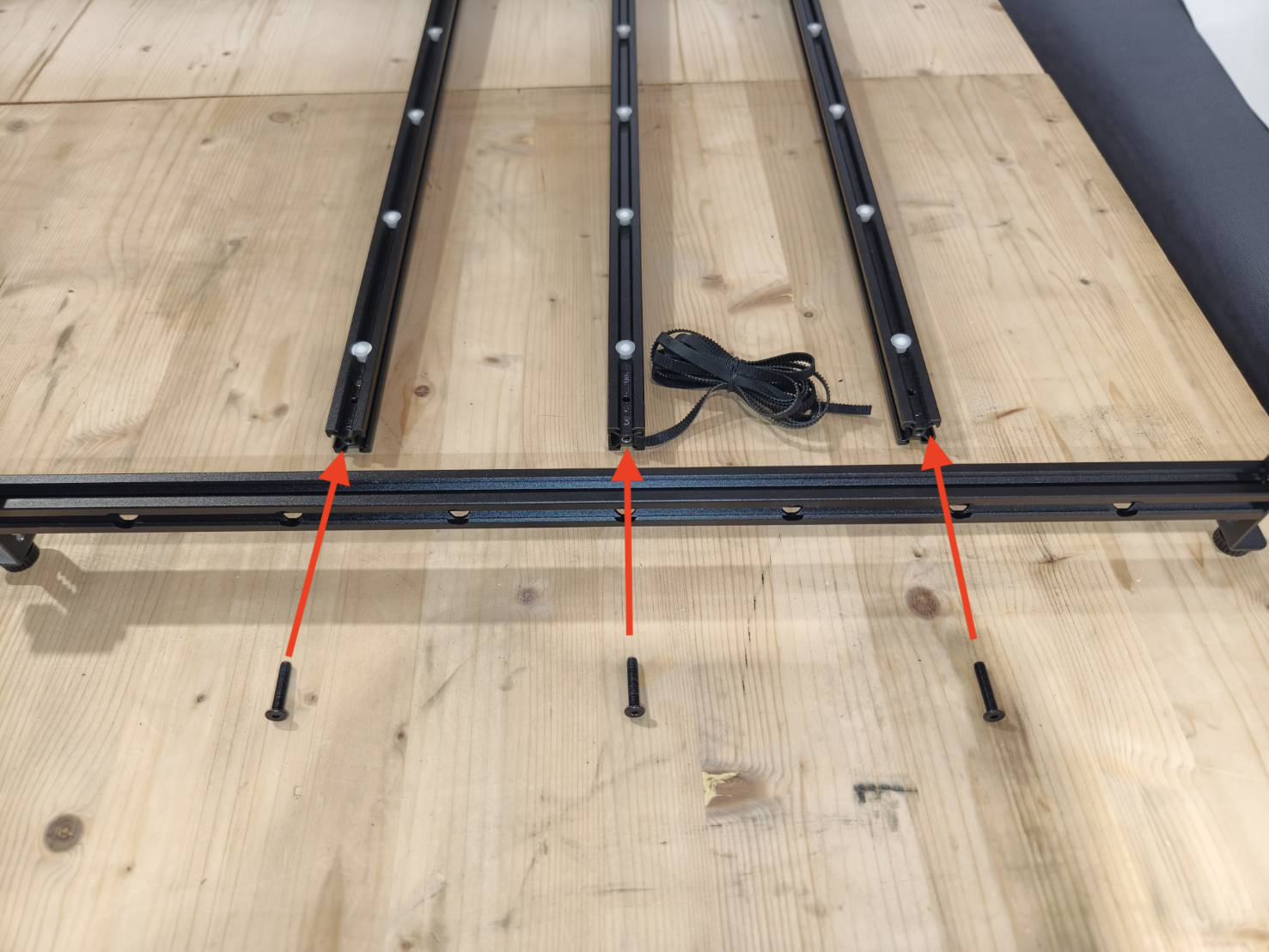

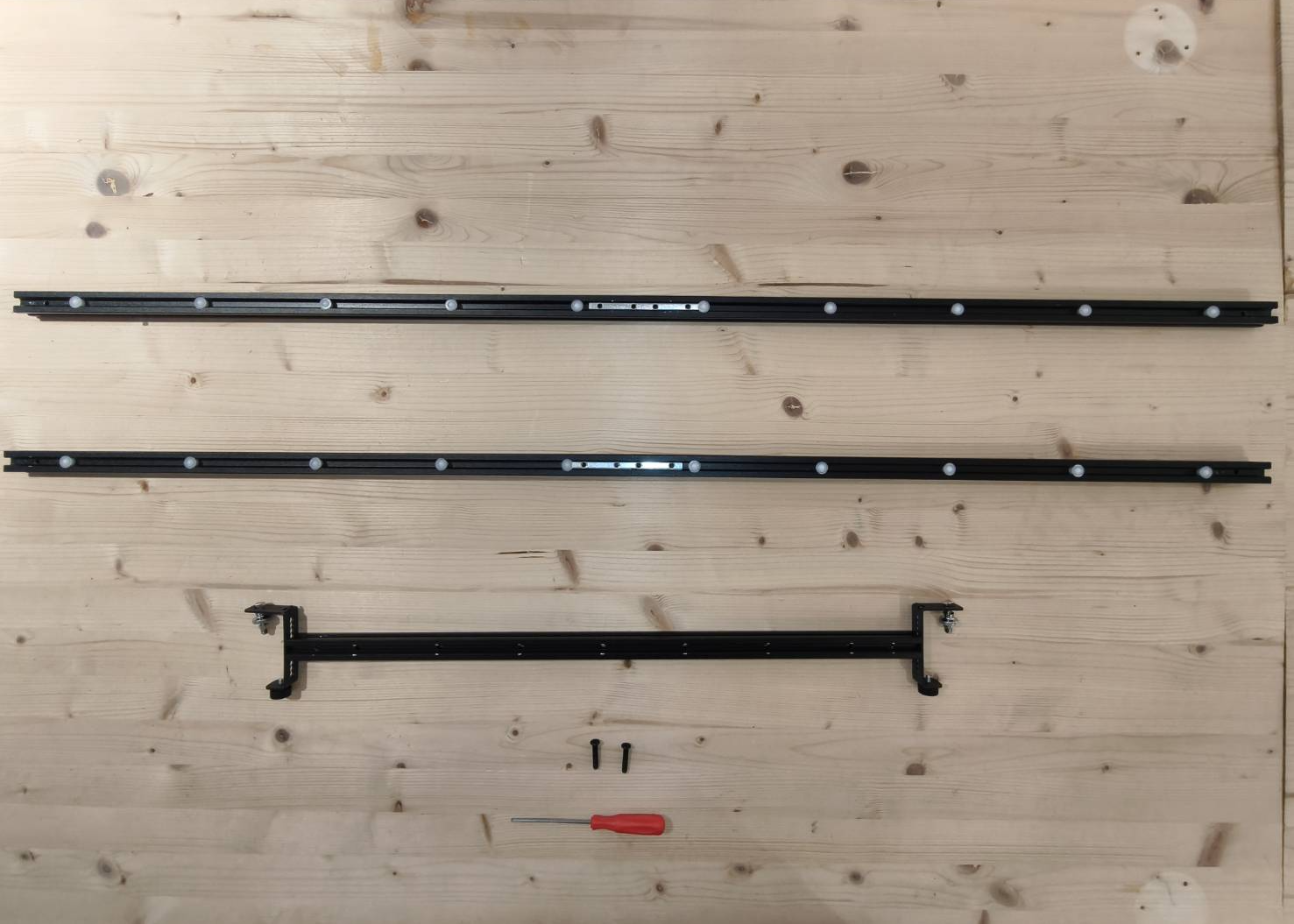

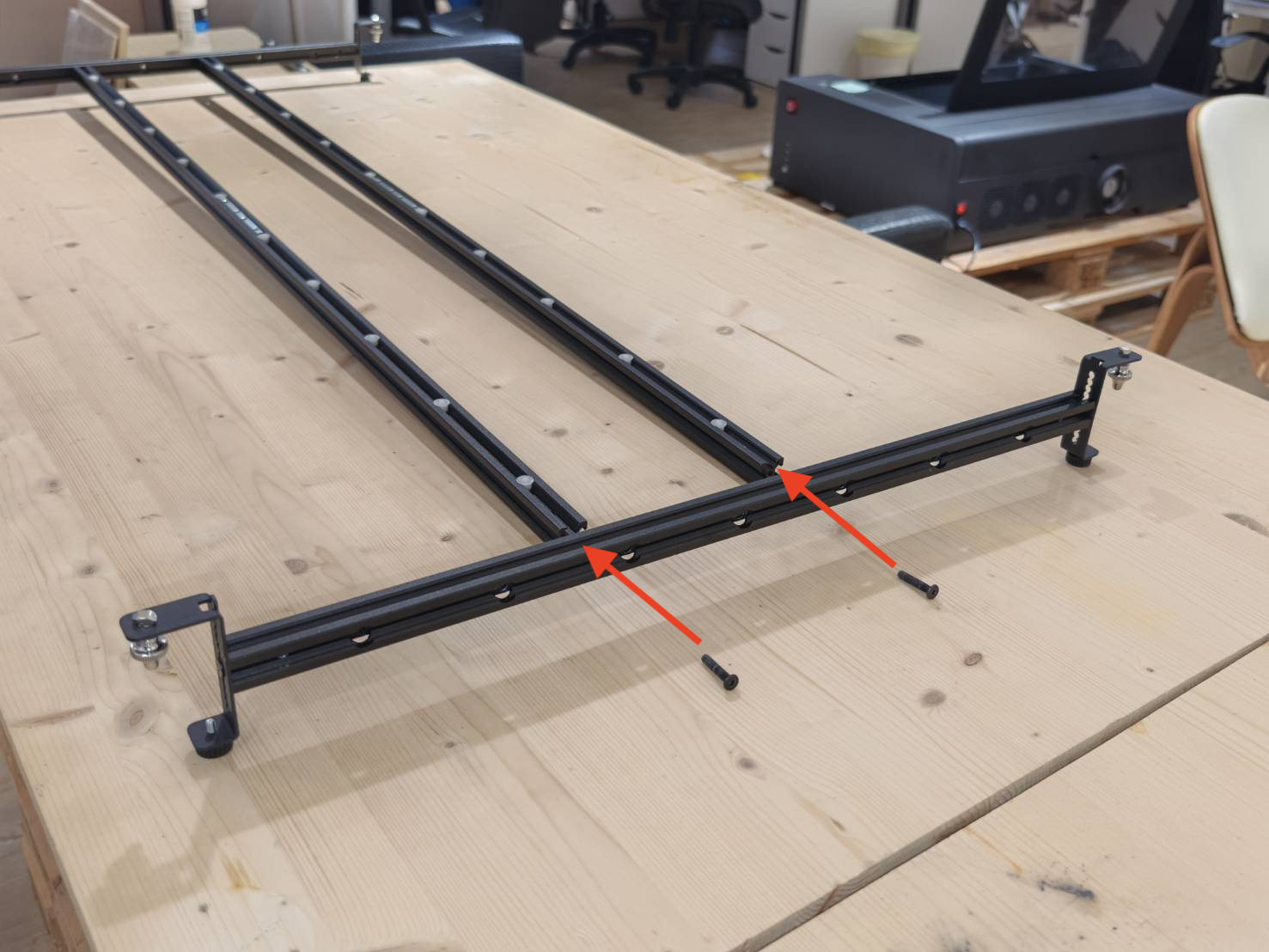

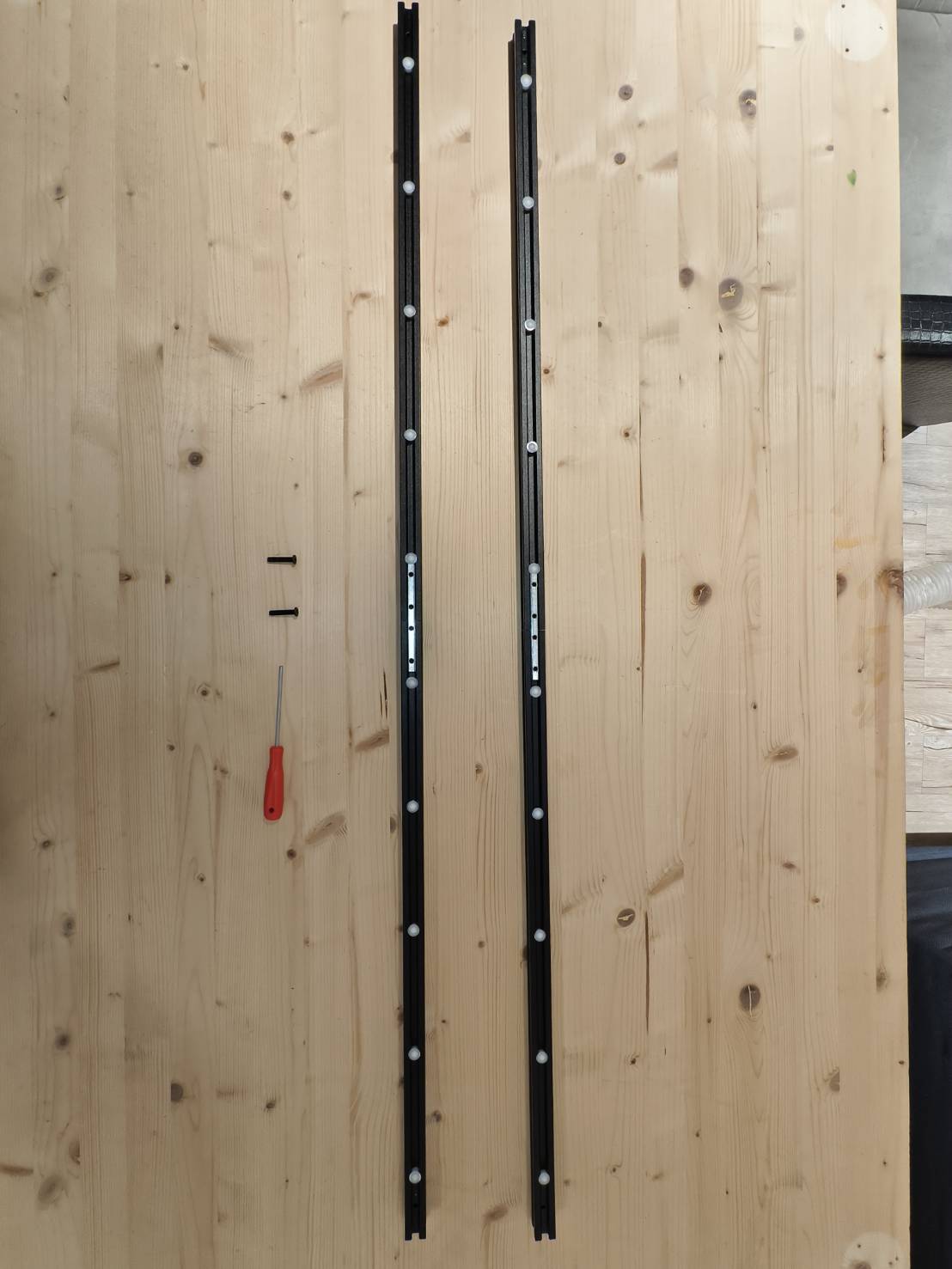

Prepare dois trilhos estendidos (x2) e dois parafusos longos (M5x22) (x2).
Instale os trilhos na travessa, em ambos os lados do alimentador, certificando-se de que as rodas de esfera brancas estejam voltadas para cima.

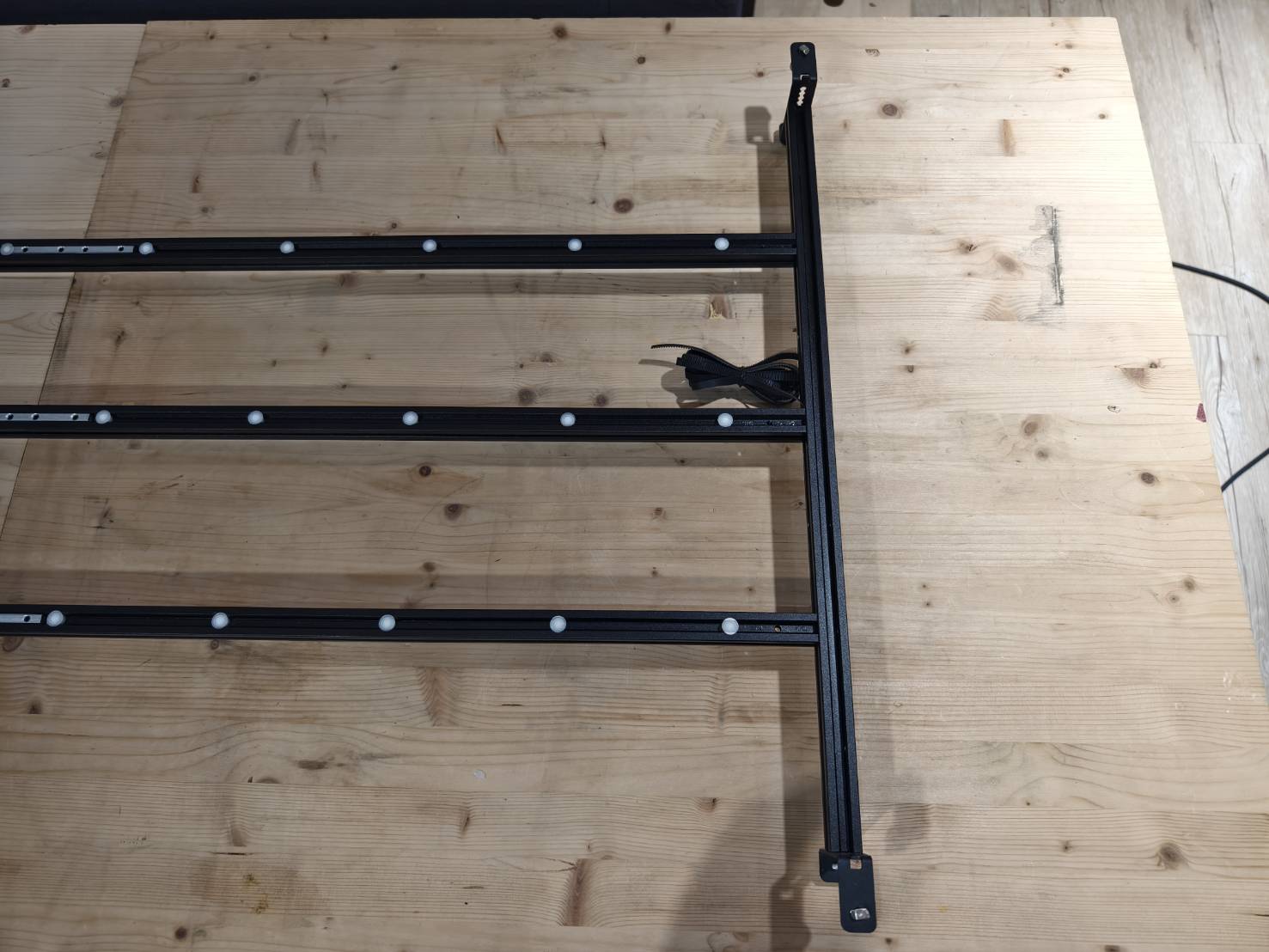

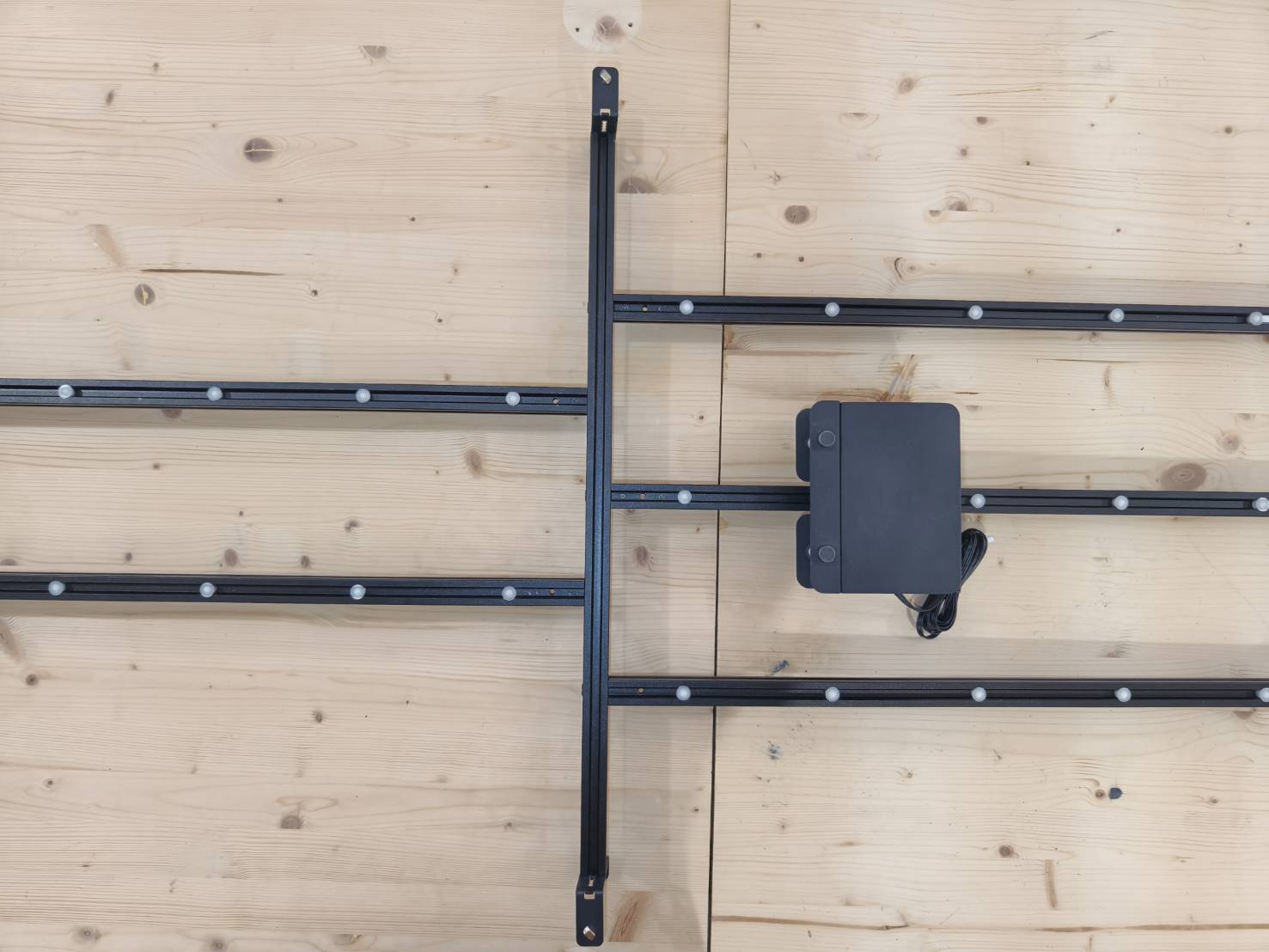

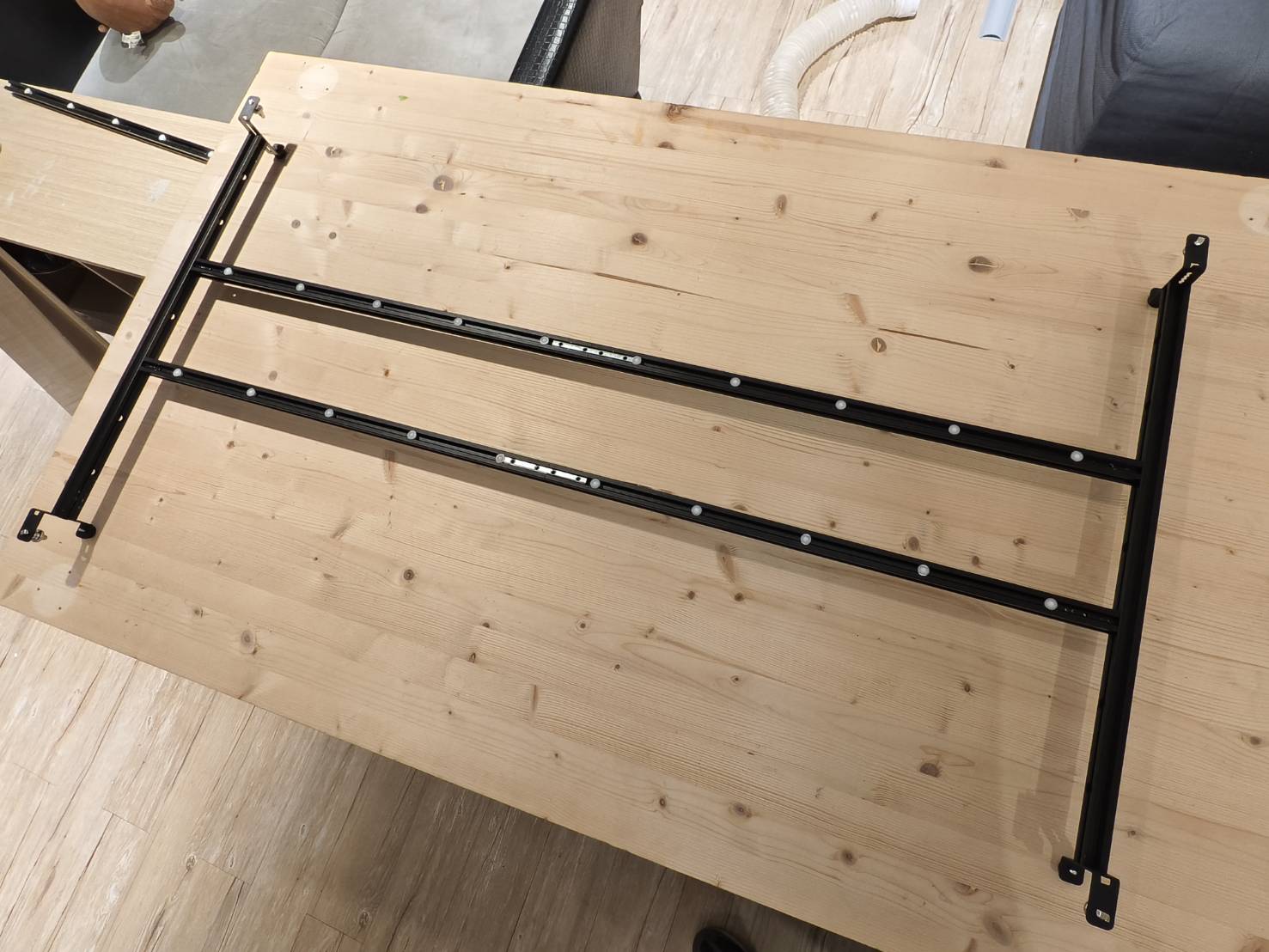

Passo D15

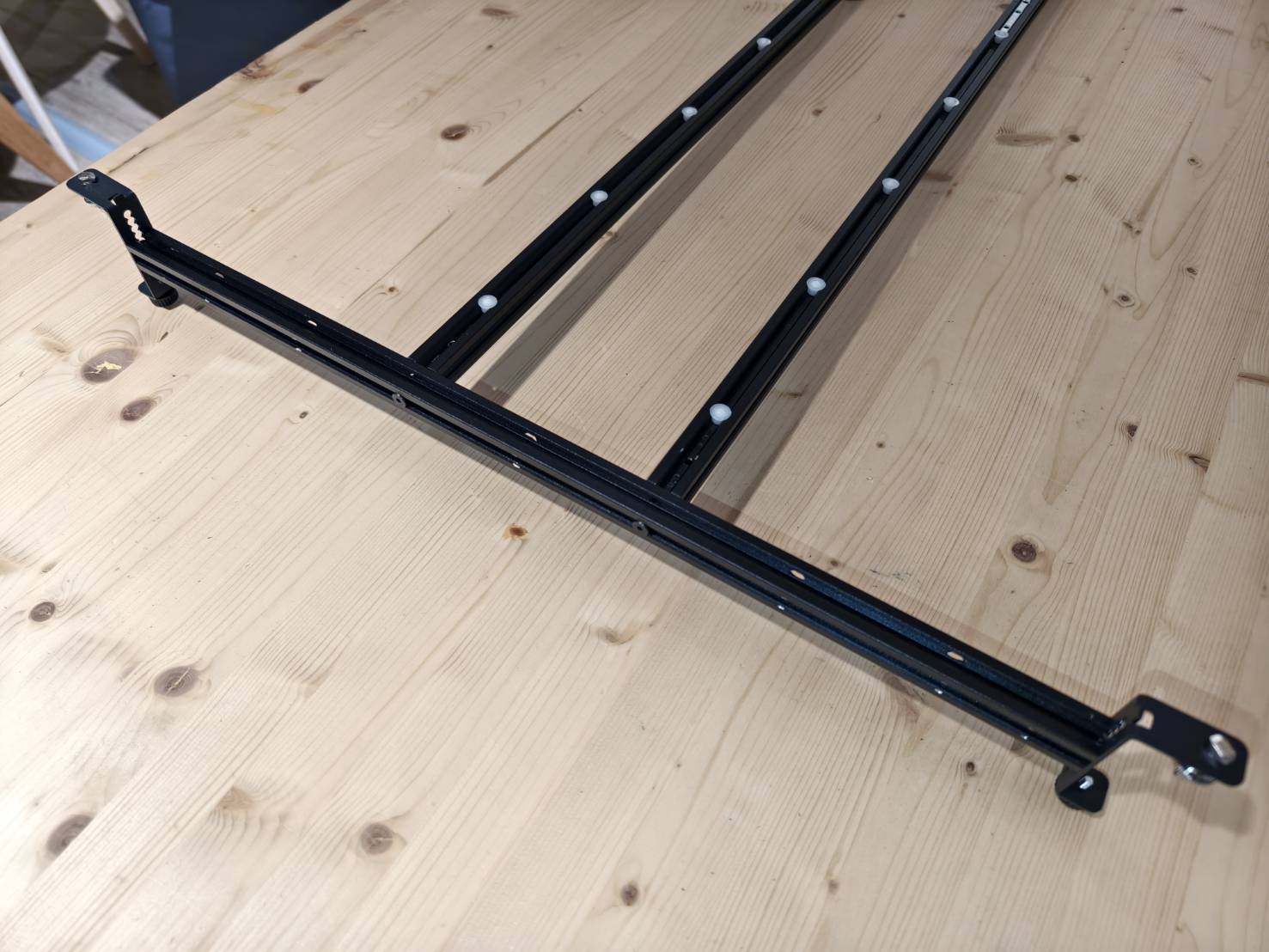

Prepare o conjunto do apoio para os pés da travessa e 3 parafusos longos (M5x22).

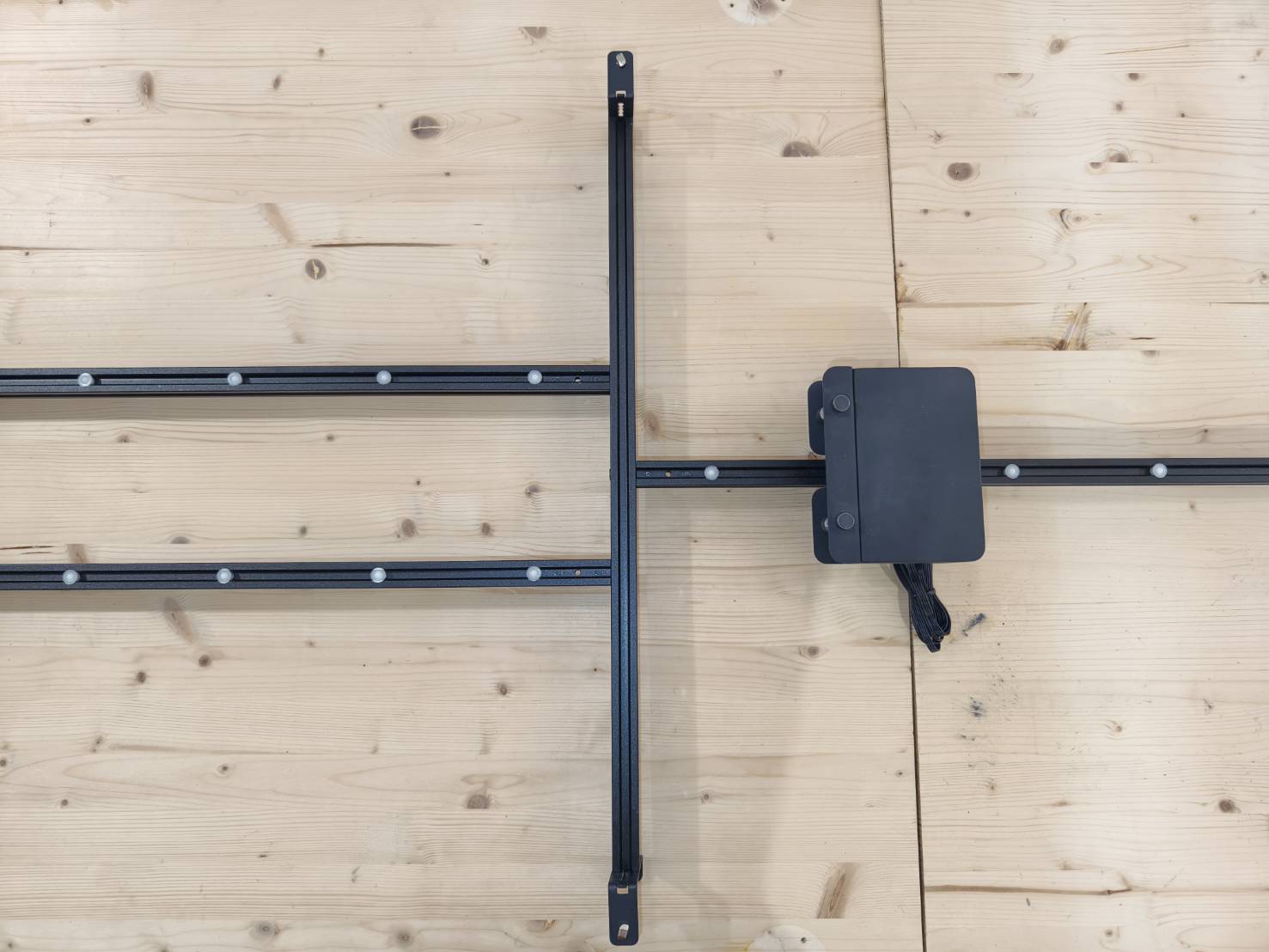

Fixe os três trilhos na travessa, concluindo a instalação. Certifique-se de que os apoios pretos para os pés da travessa estejam voltados para baixo.
Passo D16

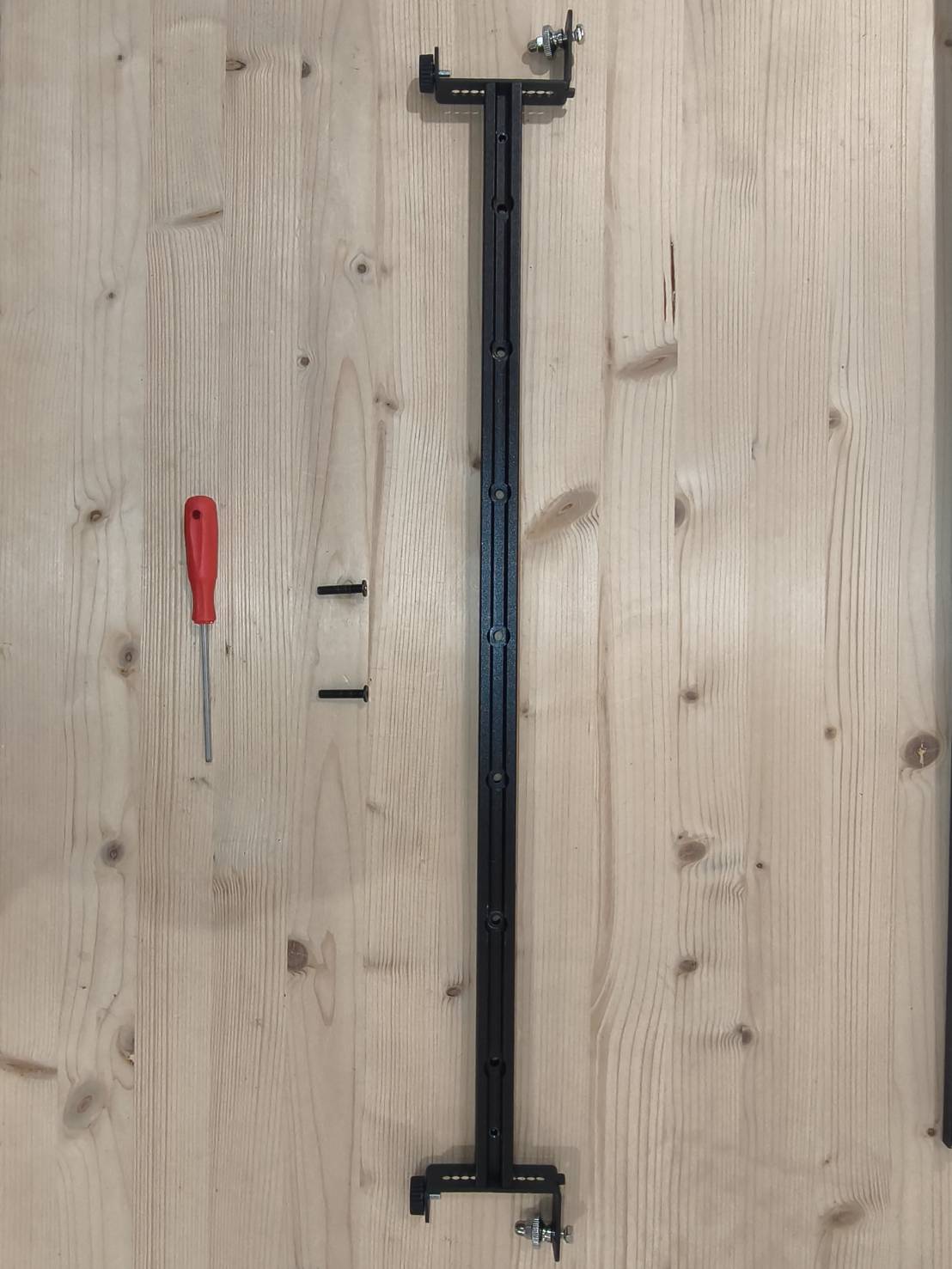

Encontre 2 ímãs de trilho, 2 suportes de posicionamento em L e 2 parafusos médios (M5x12).
Instale os ímãs de trilho nos suportes de posicionamento em L, com o lado prateado do ímã voltado para a esquerda. Cada suporte deve ter um ímã instalado.
O lado prateado de cada ímã deve estar voltado para fora.
Passo D17
Localize 2 blocos magnéticos, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e os parafusos, mas não os aperte totalmente. Apenas certifique-se de que os parafusos estejam encaixados.

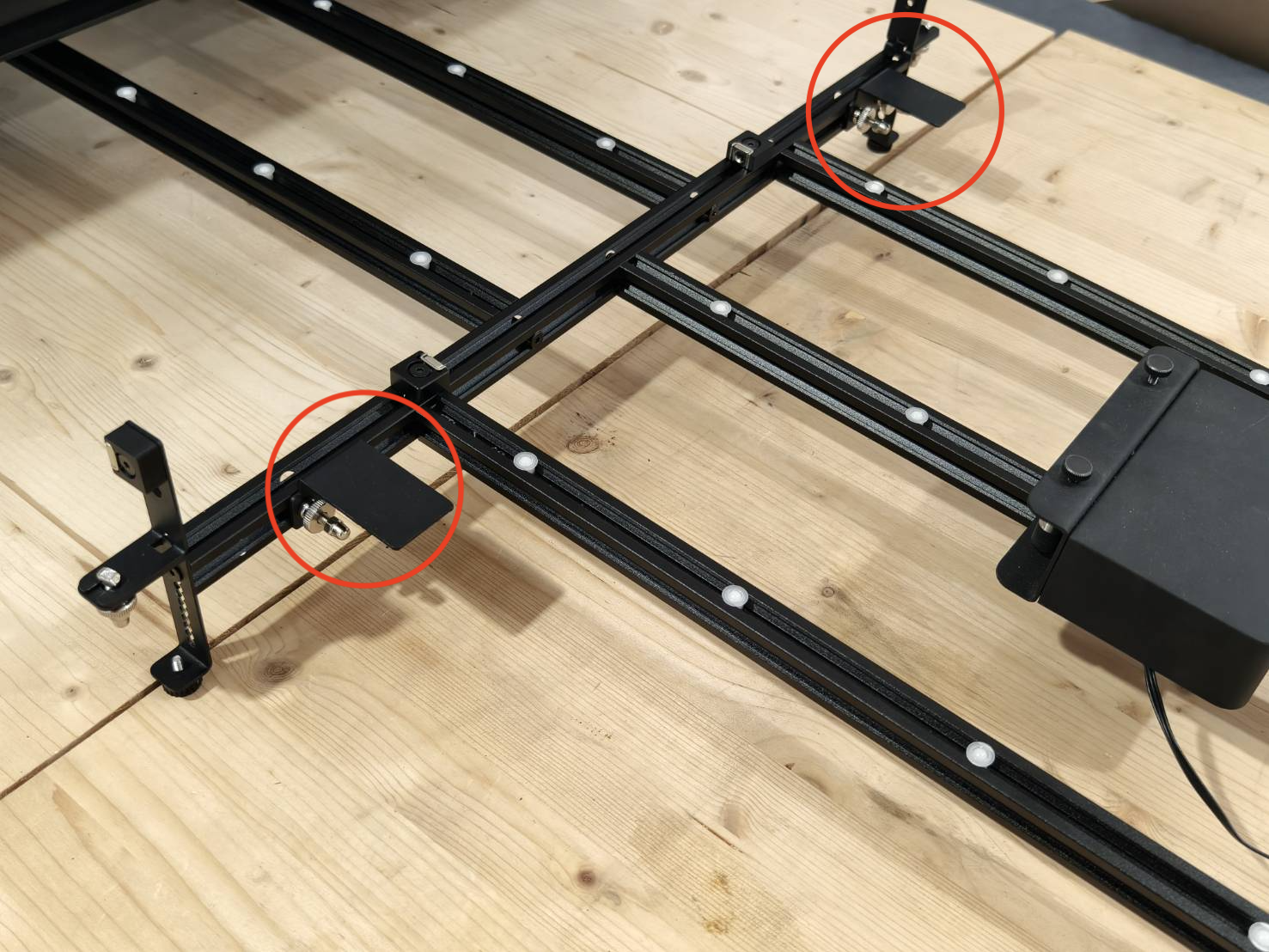

Em seguida, instale os ímãs do trilho na parte superior da viga de fixação do trilho. A fixação temporária é suficiente, pois a posição deles será ajustada posteriormente.
|
|
Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes de elevação.
Passo D18
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
|
|
|
|
As plataformas podem ser movidas e podem ser deslocadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Passo D19

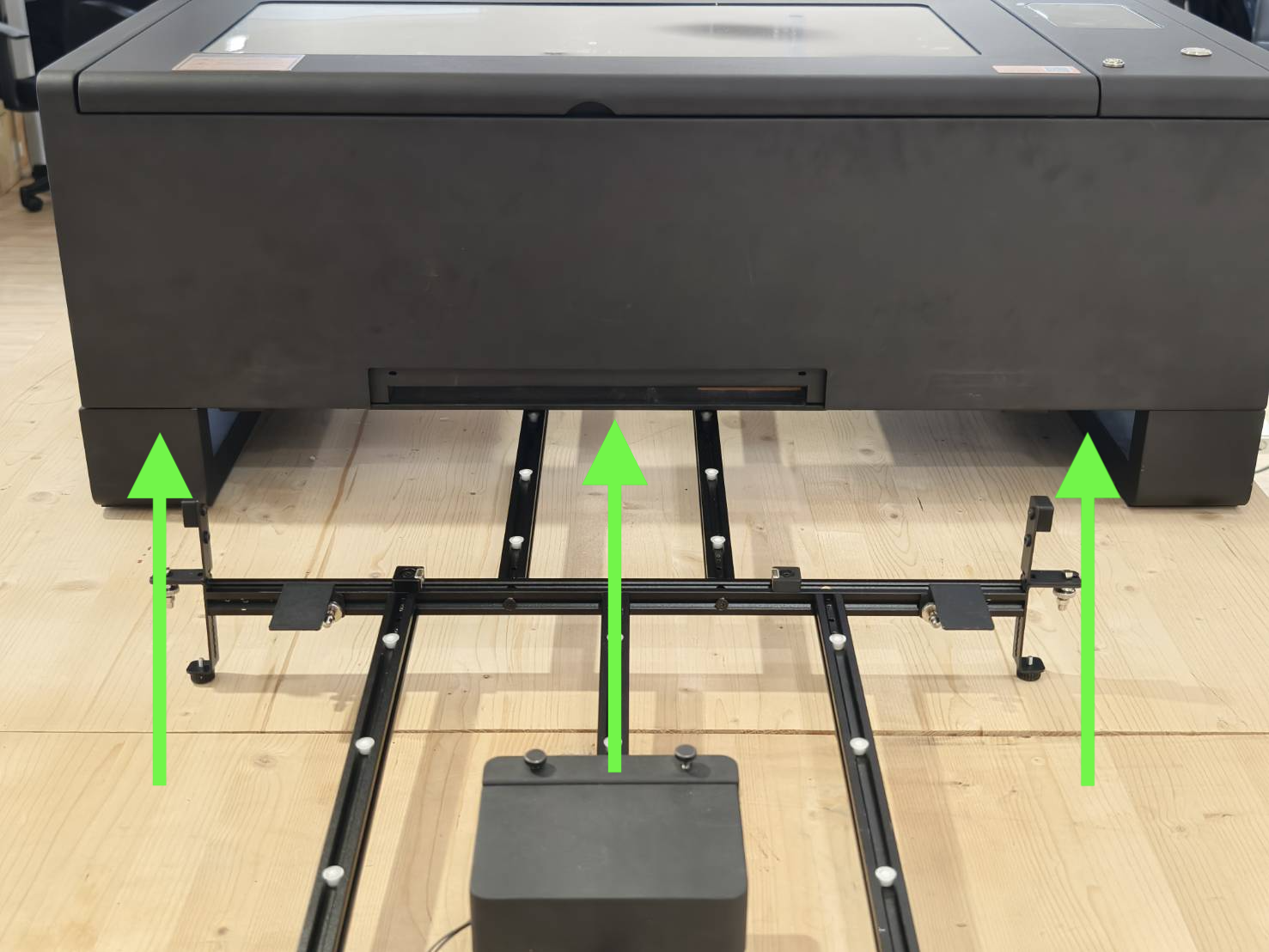

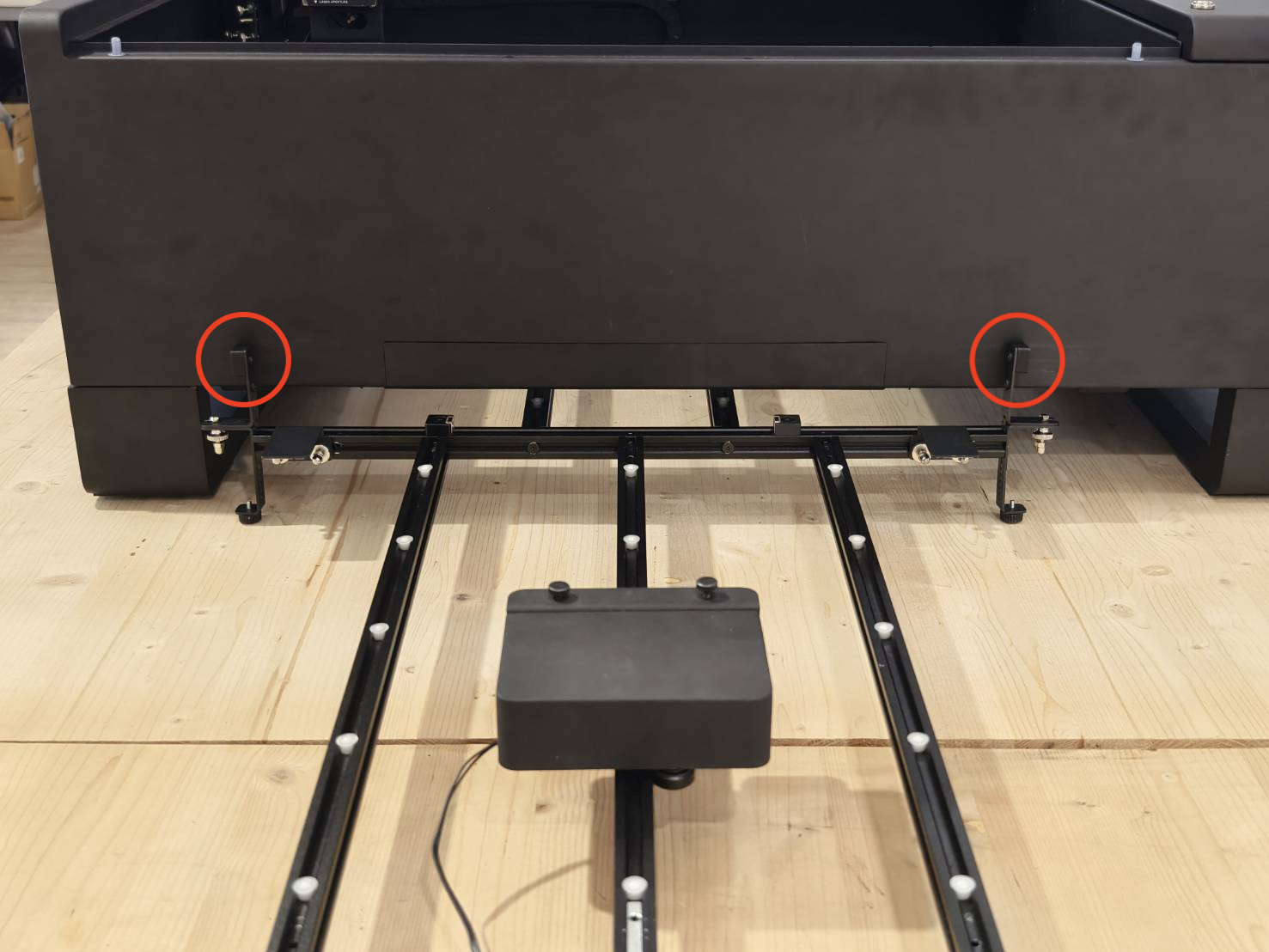

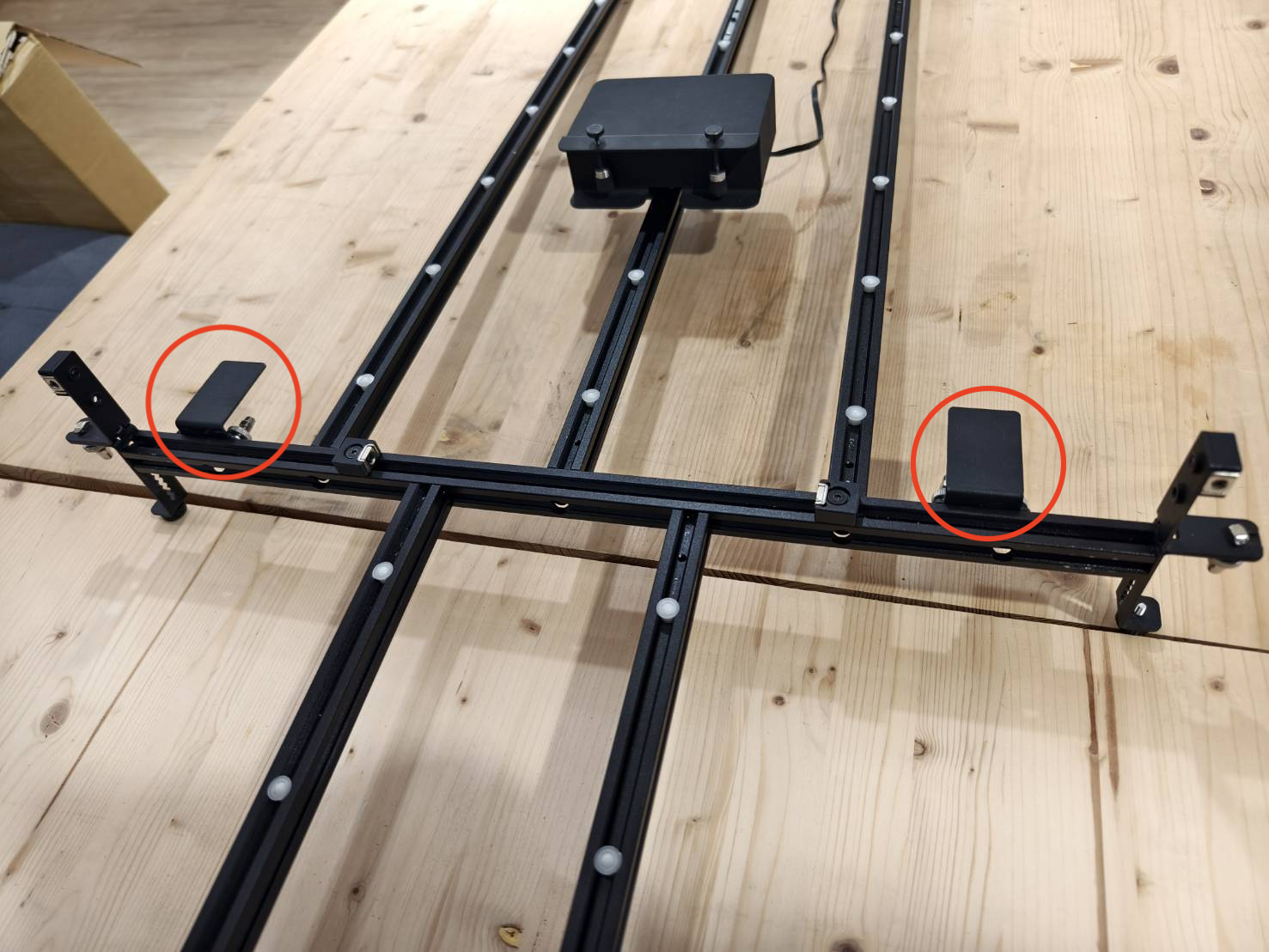

Mova toda a montagem para baixo da máquina
Certifique-se de que os ímãs nos círculos vermelhos estejam firmemente fixados ao chassi da máquina.
Alinhe o trilho principal no centro da chapa metálica retangular da máquina o máximo possível.
Passo D20
Retire o cabo de conexão.
Passe o cabo de conexão pelo orifício próximo ao fim de curso do eixo Y.
Insira o cabo de conexão no soquete traseiro.
Localize o Adaptador e conecte a outra extremidade do cabo de conexão a ele.
Posicione o Adaptador no canto inferior esquerdo da máquina.
Passo D21
Se houver uma abraçadeira no cabo de conexão do Alimentador, corte-a.
O cabo de conexão passará pelo orifício no canto inferior esquerdo da máquina.
Insira o cabo de conexão do Alimentador no Adaptador.
Retorne o Adaptador à sua posição original.
Etapa D22
Posicione o material, assegure-se de que esteja nivelado contra o Alimentador e, em seguida, aperte os parafusos borboleta para fixar o material.
Empurre e puxe o material para frente e para trás para testar, observando a aparência do material sob a tampa inferior da máquina para confirmar se está nivelado.
Etapa D23
Ajuste a posição dos ímãs do Trilho limitador instalados na etapa 17.
Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Reversa (para espessura de material inferior a 5mm) | |
| Instalação Direta (para espessura de material superior a 5mm) | |
Etapa C24
Ligue a máquina e insira o drive USB do kit de abertura da tampa.
Etapa C25
Certifique-se de que sua lente de foco esteja configurada no modo de foco de campo distante, fornecendo uma distância focal de 16 mm. Se você não souber como verificar, consulte este artigo. A lente de foco estará na camada inferior, com uma distância focal de 16 mm, o que significa que a distância entre a ponta do bico e a superfície do material é de 16 mm.
| Ordem de identificação do modo de foco. | |||
| Modo de Foco Padrão: 4mm | Modo de Foco: 16mm | ||
| Lente | Bloco | ||
| Bloco | Lente | ||
| Anel | Anel | ||
| Bico | Bico | ||
Passo C26
Utilize a ferramenta para realizar o foco manual. A seção central da ferramenta tem uma espessura de 16 mm, e usaremos isso para focar. (Se você perdeu sua ferramenta, pode cortar uma nova usando este link.)
Passo C27
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa. Você pode usar o ponteiro laser vermelho para determinar a posição de gravação.
(Se o ponteiro laser vermelho não ligar, vá para Painel >> Máquina >> Configurações de Hardware >> Próxima Página >> Luz Vermelha Sempre Ligada >> Ativar)
Passo C28
Certifique-se de estar usando as seguintes versões de software e firmware para utilizar a função de alimentação automática.
|
Versão do Beam Studio 2.5.0 ou superior (Tutorial) |
Versão do Firmware 6.0.9 ou superior. (Tutorial) |
|
|
Passo C29
- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e posicione-a no canto superior esquerdo.
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo C30
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo C31
Utilize a função "Enquadramento" para visualizar o percurso de gravação.
Passo C32
Inicie o trabalho.
Passo C33
Verifique o resultado.
