Descrição

Este artigo fornece um guia passo a passo sobre como iniciar uma tarefa de gravação usando o Alimentador Automático com o Beambox II configurado com o Complemento de Passagem (Base Aberta). Essa configuração permite o manuseio fácil de materiais mais longos, possibilitando a produção contínua e maximizando a eficiência.
Siga as instruções correspondentes a esta configuração específica.

Página de Explicação da Configuração do Alimentador Automático

Desembalagem:

Pacote do Alimentador Automático
#	Nome do Item	Descrição	Qtde
1	Alimentador	A parte principal que controla o movimento do material e o trajeto de gravação.	1pc
2	Trilho	A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente.	5pcs
3	Viga de fixação do trilho	São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura.	1pc
4	Correia	É a correia dentada que será montada no alimentador, responsável pelo seu movimento.	1pc
5	Grampo da correia	É o dispositivo de retenção usado para fixar a posição da correia.	2pcs
6	Conector de trilho	É usado para unir os trilhos, permitindo trilhos mais longos.	6pcs
7	Roletes guia de borda	São usados para limitar a posição do material, evitando que se desloque na direção errada.	1 conjunto
8	Plataforma dos roletes guia de borda	É a plataforma onde os roletes serão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material.	2pcs
9	Elevador de trilho	Pode ser considerado como um suporte usado para elevar a configuração.	5pcs
10	Adaptador	É o adaptador de cabo com uma entrada para o cabo da máquina e outra para o cabo do alimentador.	1pc
11	Ímã de trilho	O propósito desta peça é limitar a posição do material, de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina.	4 peças
12	Suporte de posicionamento em L	O ímã será instalado no suporte para fixação na máquina.	2pcs
13	Porca T M5	Será a porca para o ímã.	4 peças
14	Grampo de trilho	Será usado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça.	1pc
15	Cabo	Cabo para conectar a máquina ao adaptador.	1pc
16	Parafuso M5*6	Parafuso curto	6pcs
17	Parafuso M5*12	Parafuso médio	6pcs
18	Parafuso M5*22	Parafuso longo	6pcs
19	Chave hexagonal M4	Esta ferramenta é utilizada para instalar a montagem.	1pc
20	Chave Allen de 2,5mm	Esta ferramenta é utilizada para instalar a montagem.	1pc
21	Chave Allen de 2mm	Esta ferramenta é utilizada para instalar a montagem.	1pc
22	Chave de boca de 10mm	Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador.	1pc
23	Roda de Esfera Branca	Esta é a peça de reposição para as rodas de esferas brancas embutidas nos trilhos.	3 unidades

Etapa A1

Instale o complemento de passagem e fundo aberto, consultando o guia a seguir.
(Certifique-se de que sua lente de foco esteja configurada no padrão que fornece uma distância focal de 4 mm.)
Beambox II - Complemento de Passagem e Fundo Aberto

Etapa A2

Desligue a máquina e desconecte o cabo de alimentação.

Etapa A3

Localize a extrusão principal (a que possui uma correia) e remova os blocos de conexão prateados.

Etapa A4

Solte a correia e identifique o lado mais longo.
Afrouxe o retentor da correia utilizando a chave Allen pequena.

Lado Curto da Correia	Lado Longo da Correia

Simultaneamente, por favor aperte o retentor da correia no lado curto.

Etapa A5

Insira a extrusão principal na polia com o lado longo da correia entrando primeiro.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inseri-la nessa direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.

Passo A6

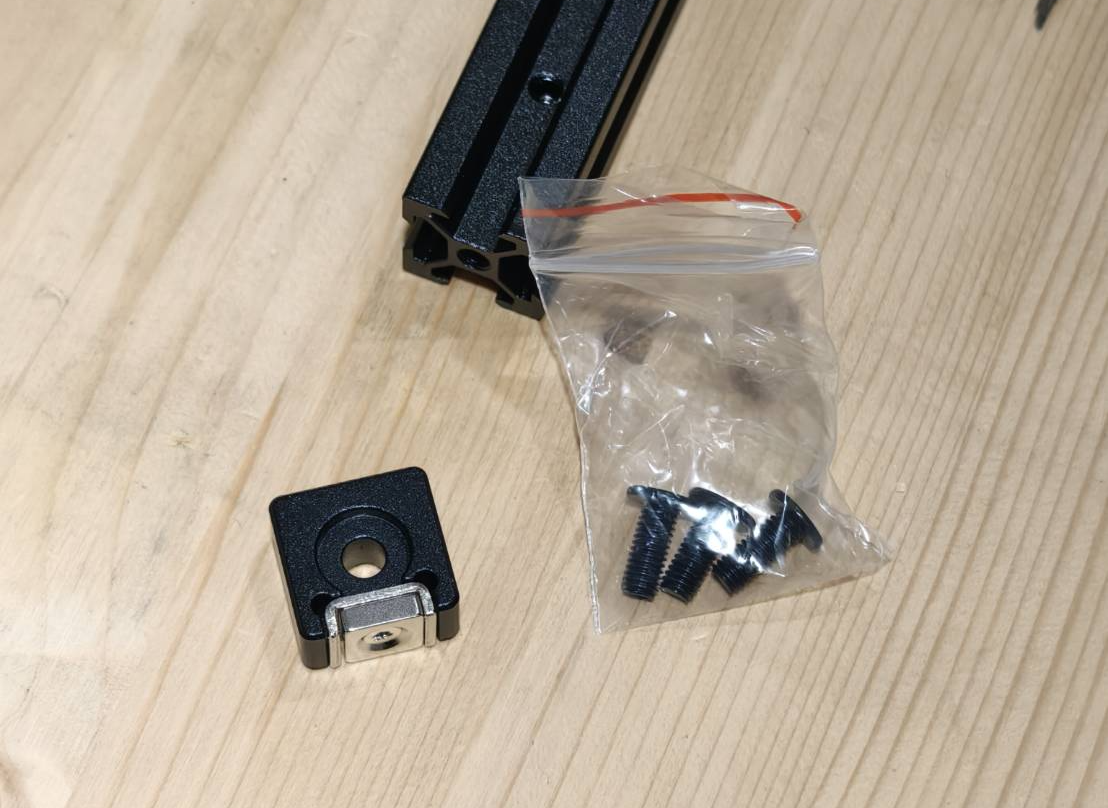

Use os dois blocos de conexão prateados que foram removidos anteriormente. Cada bloco possui quatro parafusos. Fixe dois parafusos na extrusão principal e dois na extrusão de extensão para obter um efeito de fixação firme.

(Nota: Certifique-se de que a extrusão de extensão tenha rodas brancas, pois as rodas são para os alimentadores se moverem. Os blocos de conexão devem estar no mesmo lado das rodas brancas e abaixo delas.)

Dependendo do comprimento do seu material, decida se é necessário instalar mais extrusões de alumínio de extensão.

Passo A7

Instale a braçadeira no lado curto da correia. Os ímãs prateados devem estar voltados para cima, na mesma direção das rodas brancas.

Passo A8

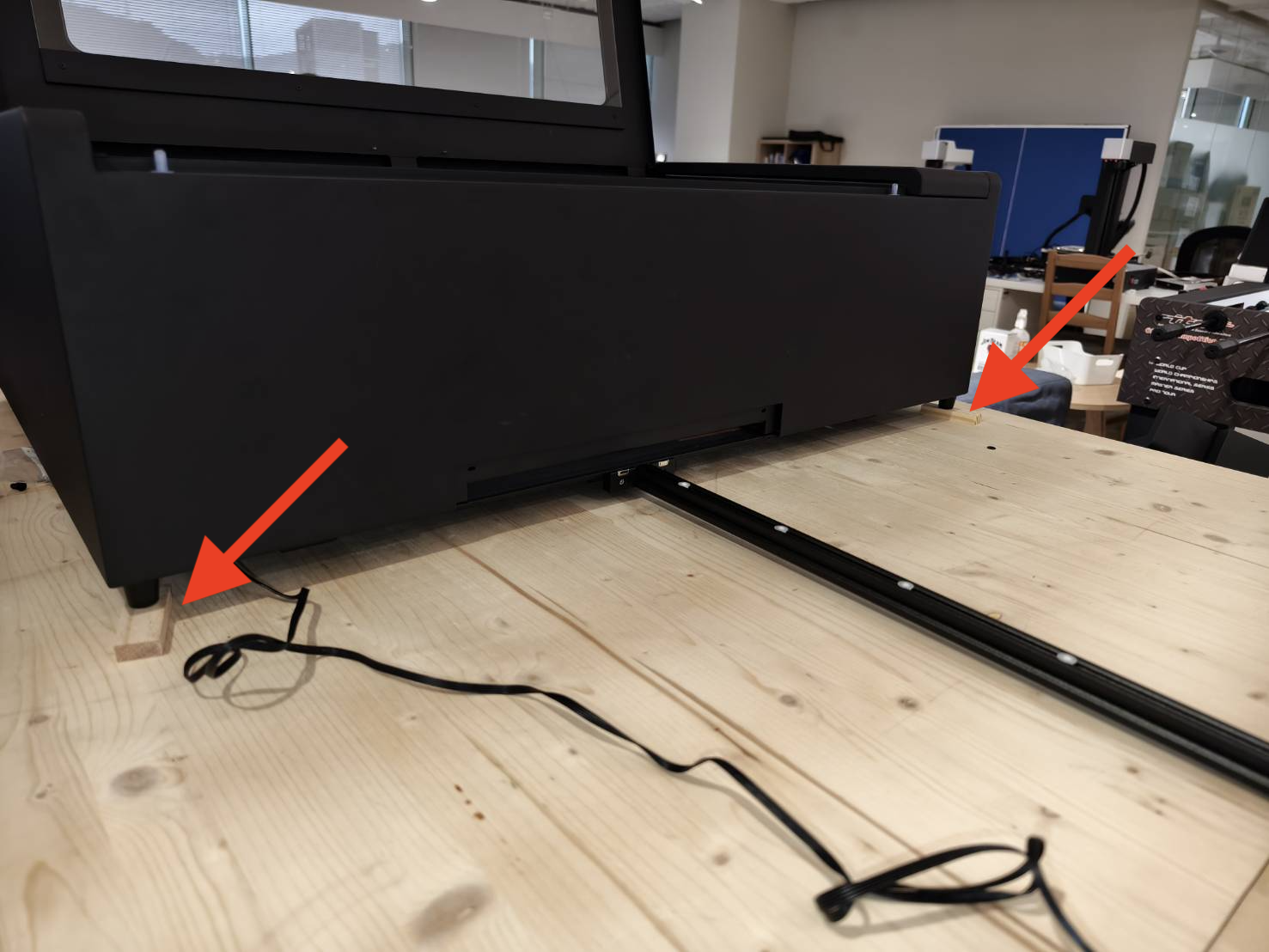

Eleve a máquina com materiais ou qualquer objeto que tenha uma espessura de 12mm - 15mm.

Passo A9

Instale o alimentador na máquina com a braçadeira.
A braçadeira será fixada em uma chapa de metal. Aperte os parafusos para prendê-la firmemente.

Certifique-se de que a correia esteja bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador novamente.

Passo A10

Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem tensionada antes de fixá-la.)

Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.

Passo A11 (Opcional)

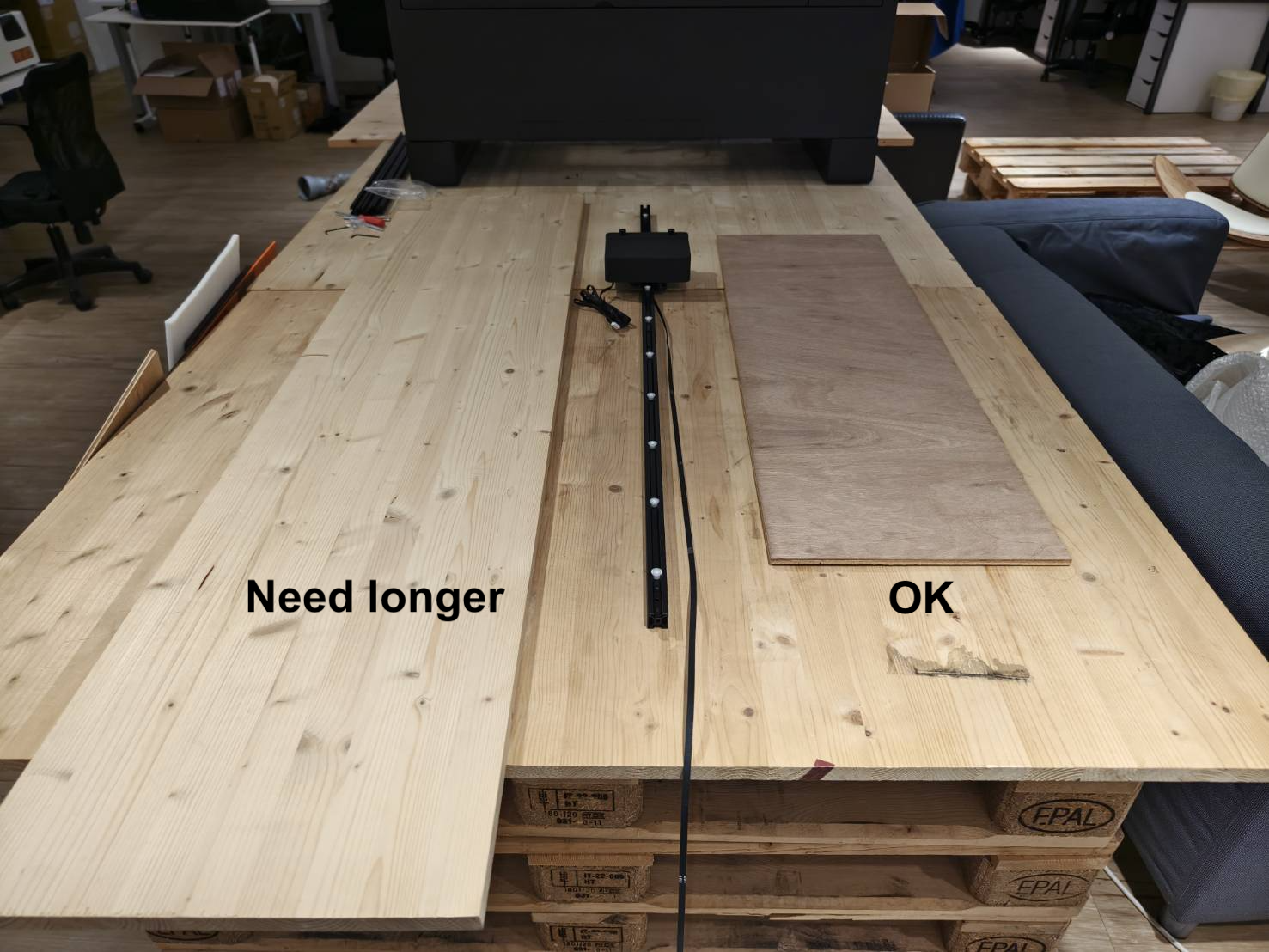

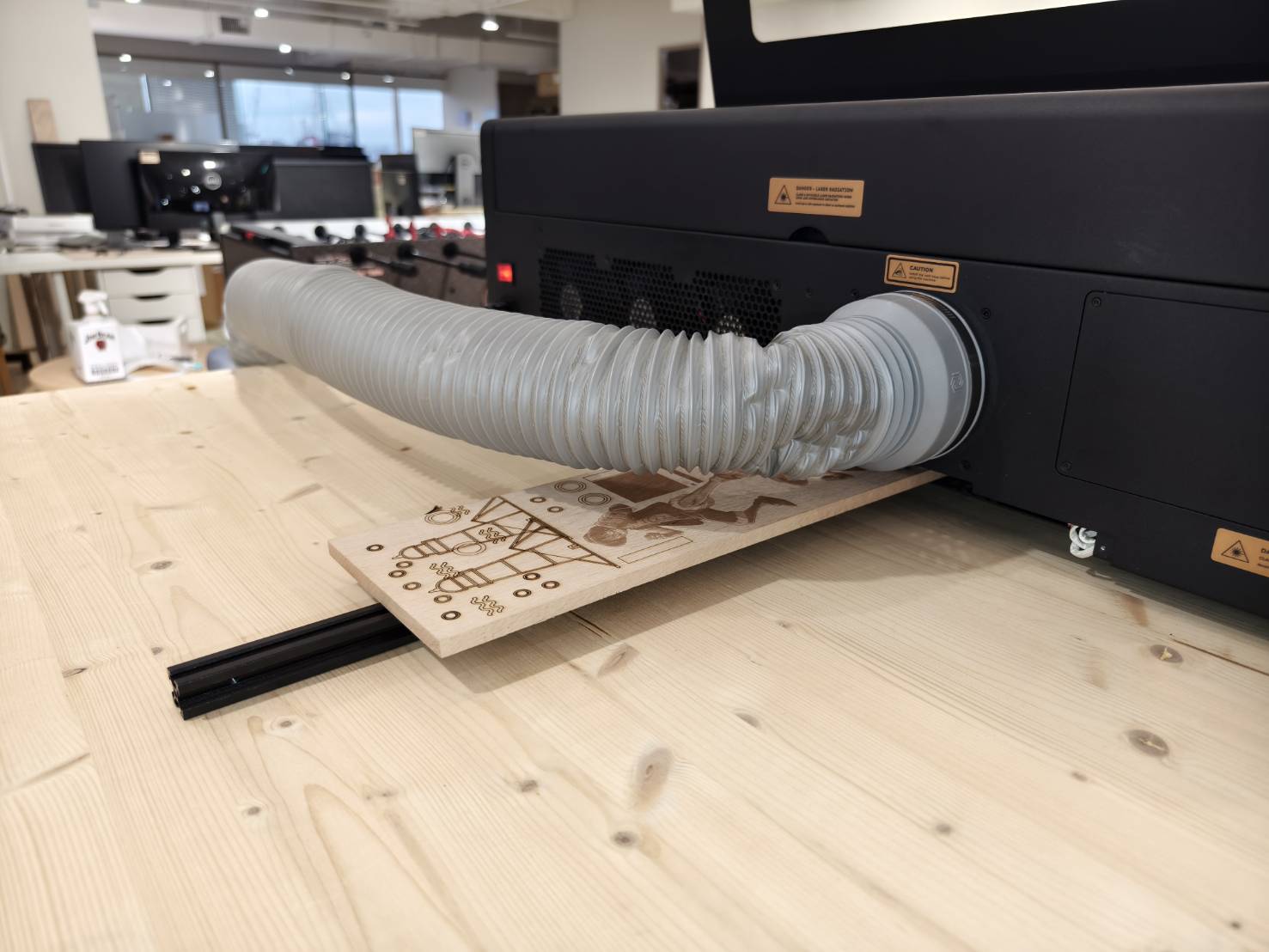

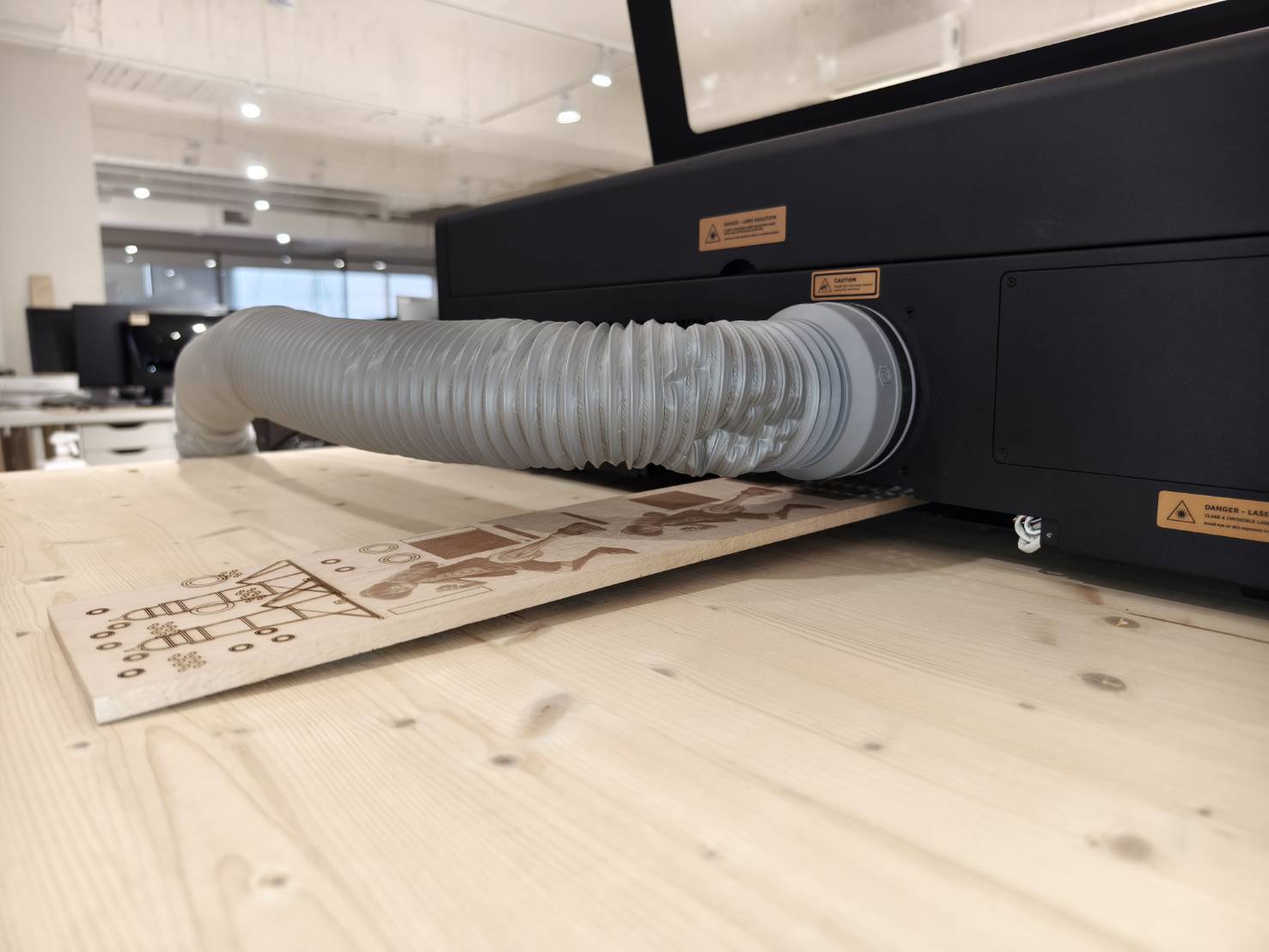

Se o seu material for muito longo e cair após passar pela parte traseira da máquina, adicione outra extrusão de extensão. Se o seu material for relativamente curto, ignore esta etapa.

Fixe o ímã em uma das extrusões e instale os pés de extensão.

Use o ímã para fixar a extrusão à máquina.

Passo A12

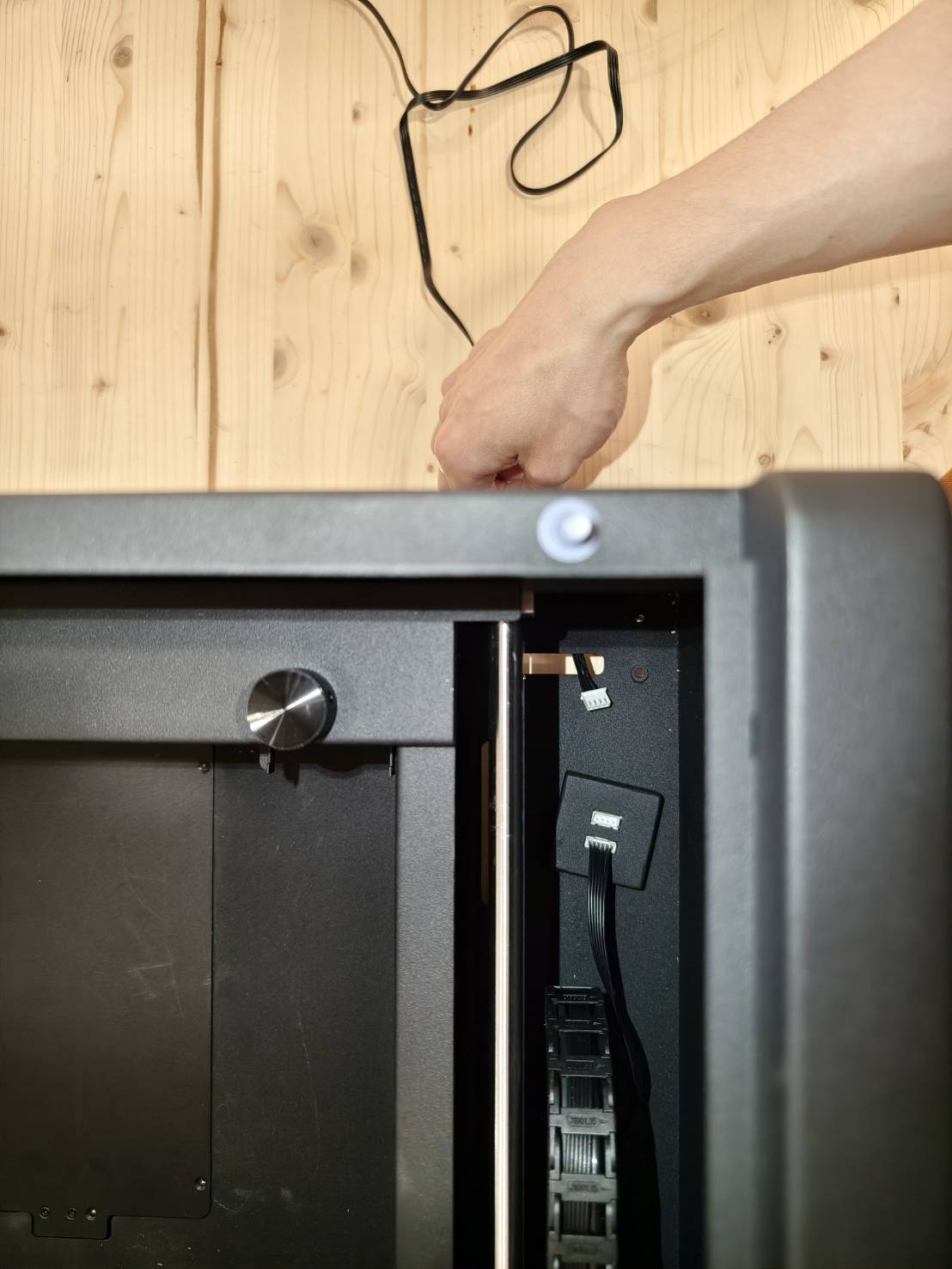

Localize o cabo.

Passe-o pelo orifício próximo ao fim de curso do eixo Y.

Conecte o cabo na tomada na parte traseira.

Localize a caixa de transferência e conecte a outra extremidade do cabo nela.

Posicione a caixa no canto inferior esquerdo da máquina.

Passo A13

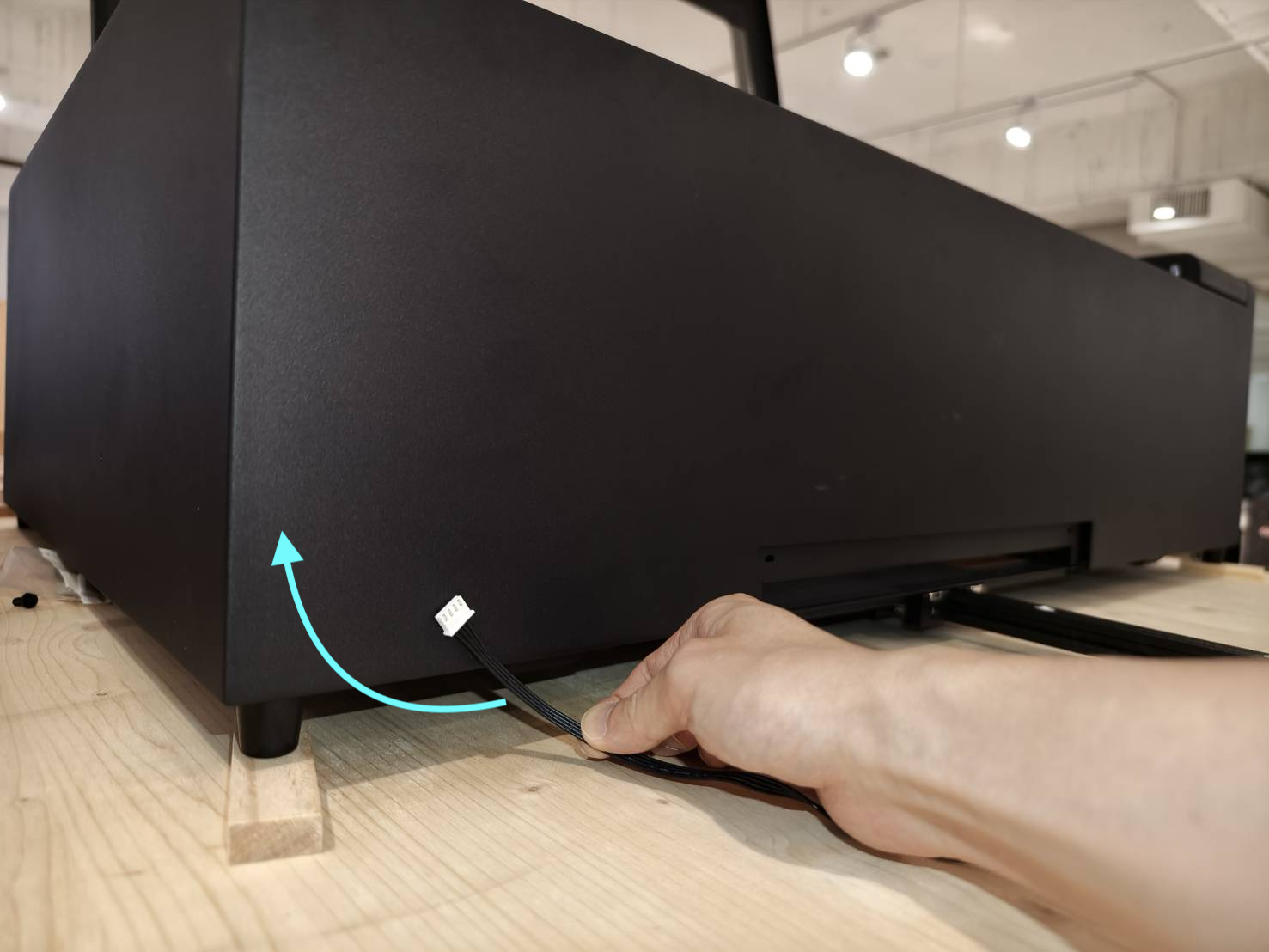

Corte a abraçadeira, se houver, no cabo do alimentador.

O cabo passará por um orifício no canto inferior esquerdo da máquina.

Conecte o cabo do alimentador à caixa.

Reposicione a caixa.

Passo A14

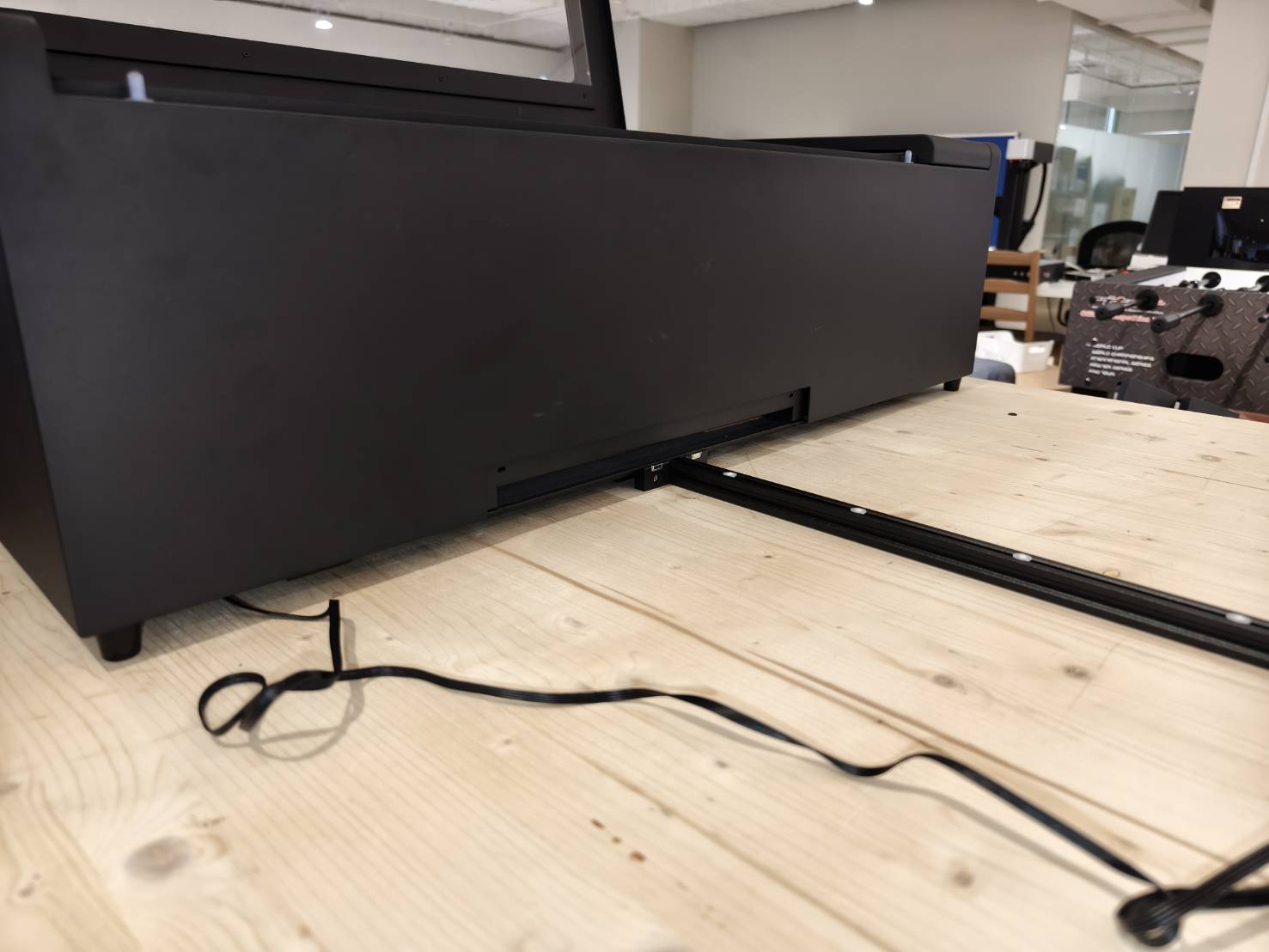

Remova os materiais utilizados para elevar a máquina.

Passo A15

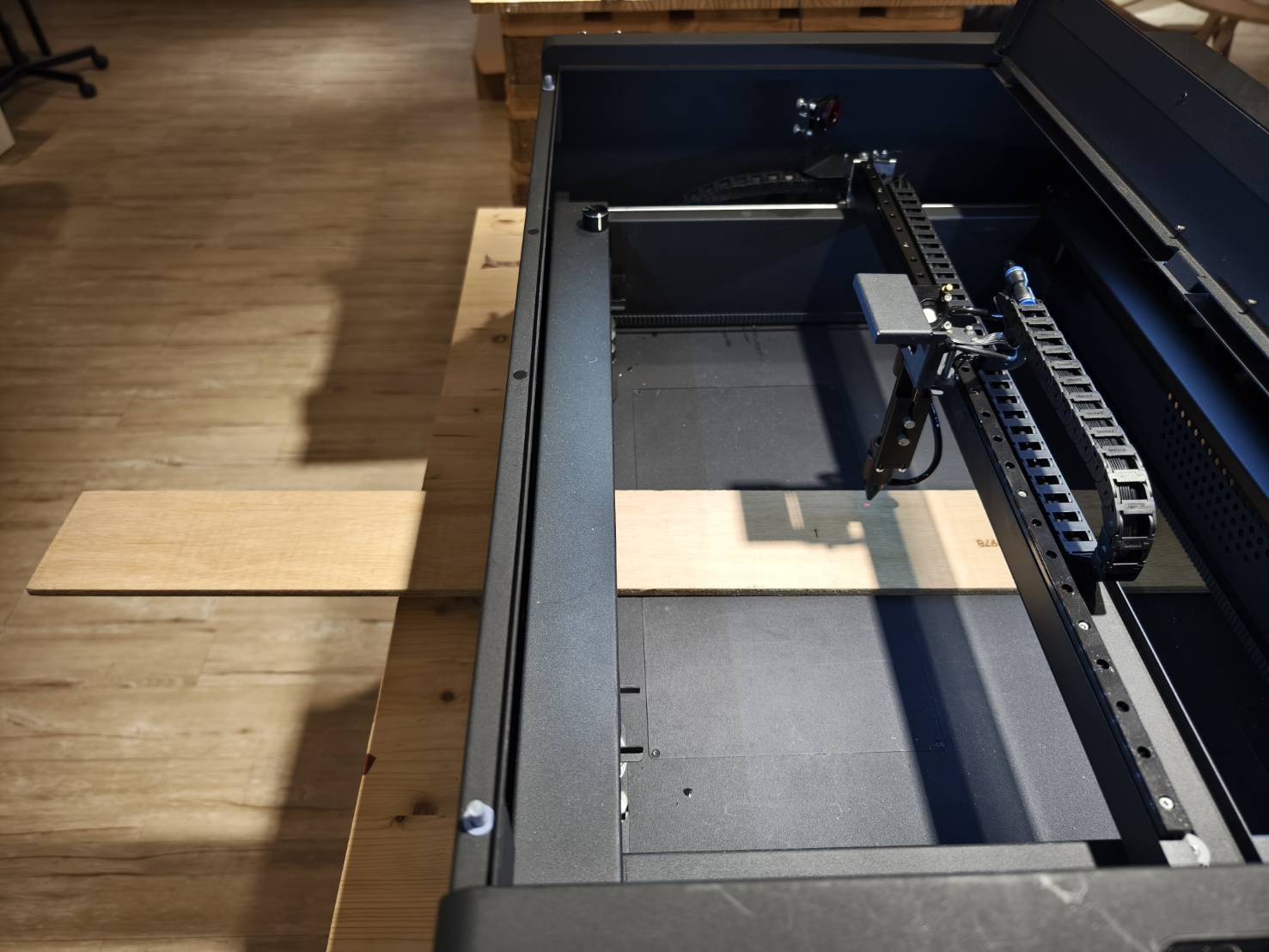

Coloque o material no alimentador, aperte os parafusos de fixação para prender o material firmemente e empurre-o para dentro da máquina.

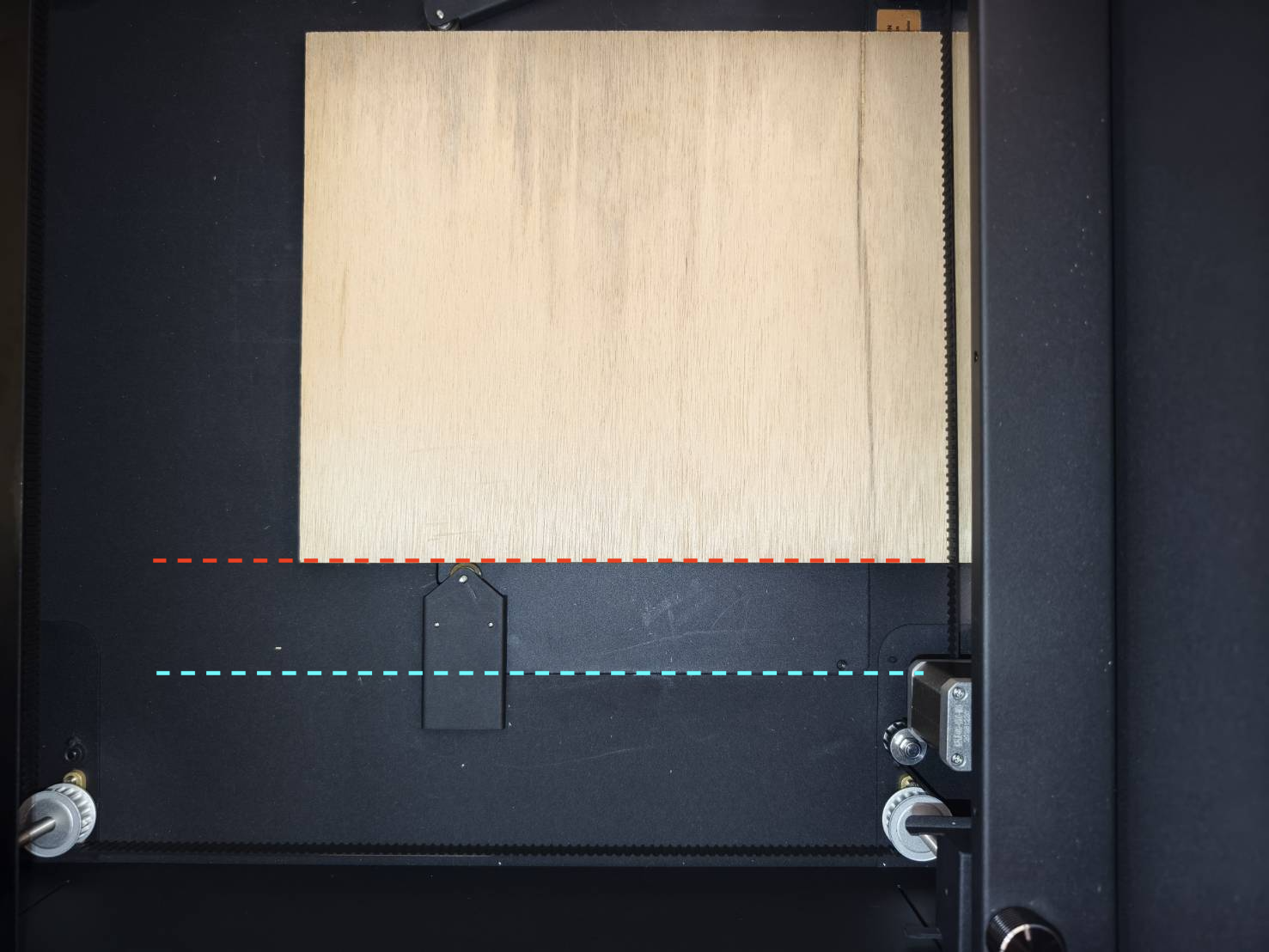

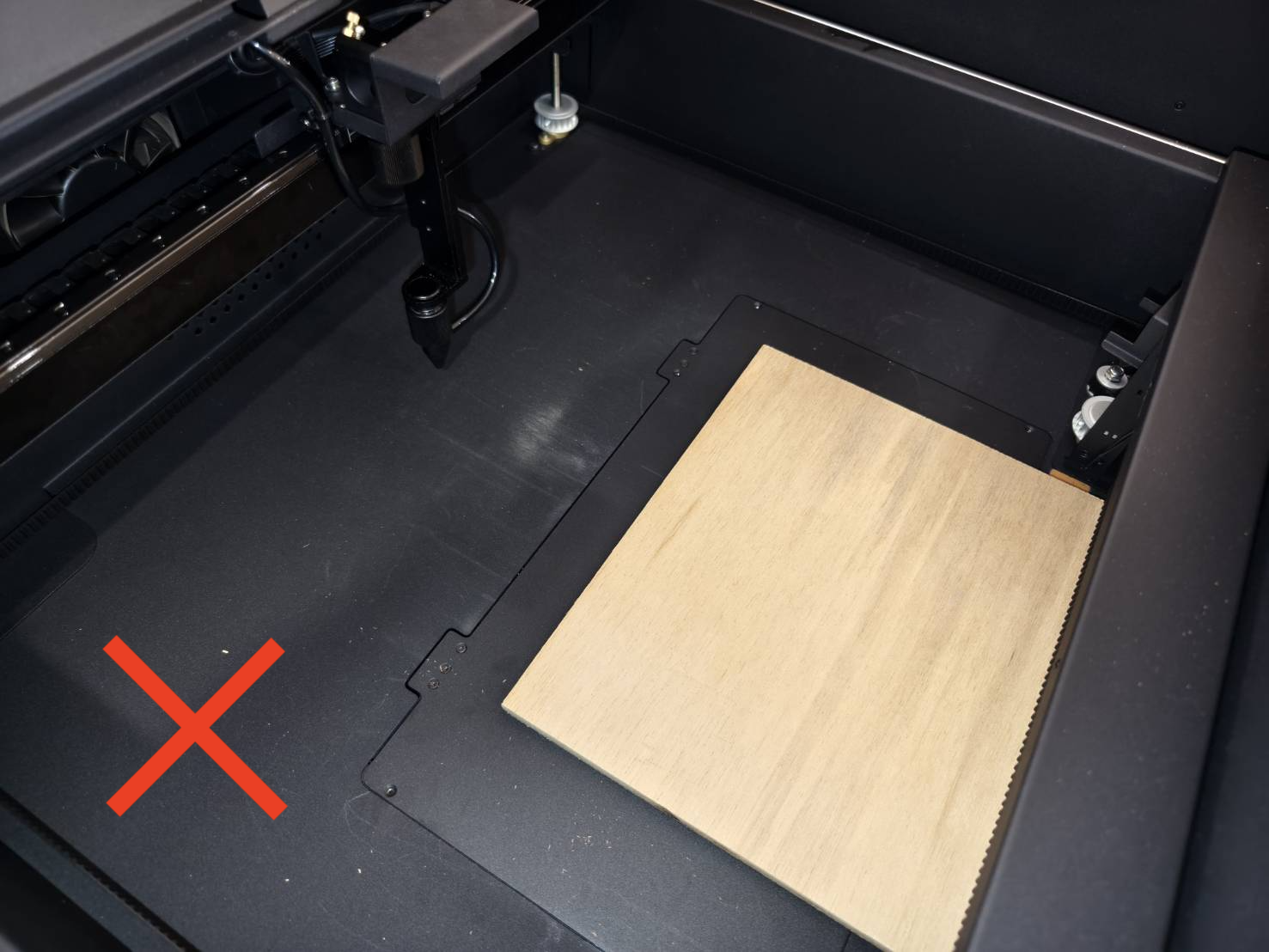

Empurre o material até que a placa inferior esteja coberta para evitar colisões na borda, caso haja uma folga ou diferença entre a placa e a abertura.

Passo A16

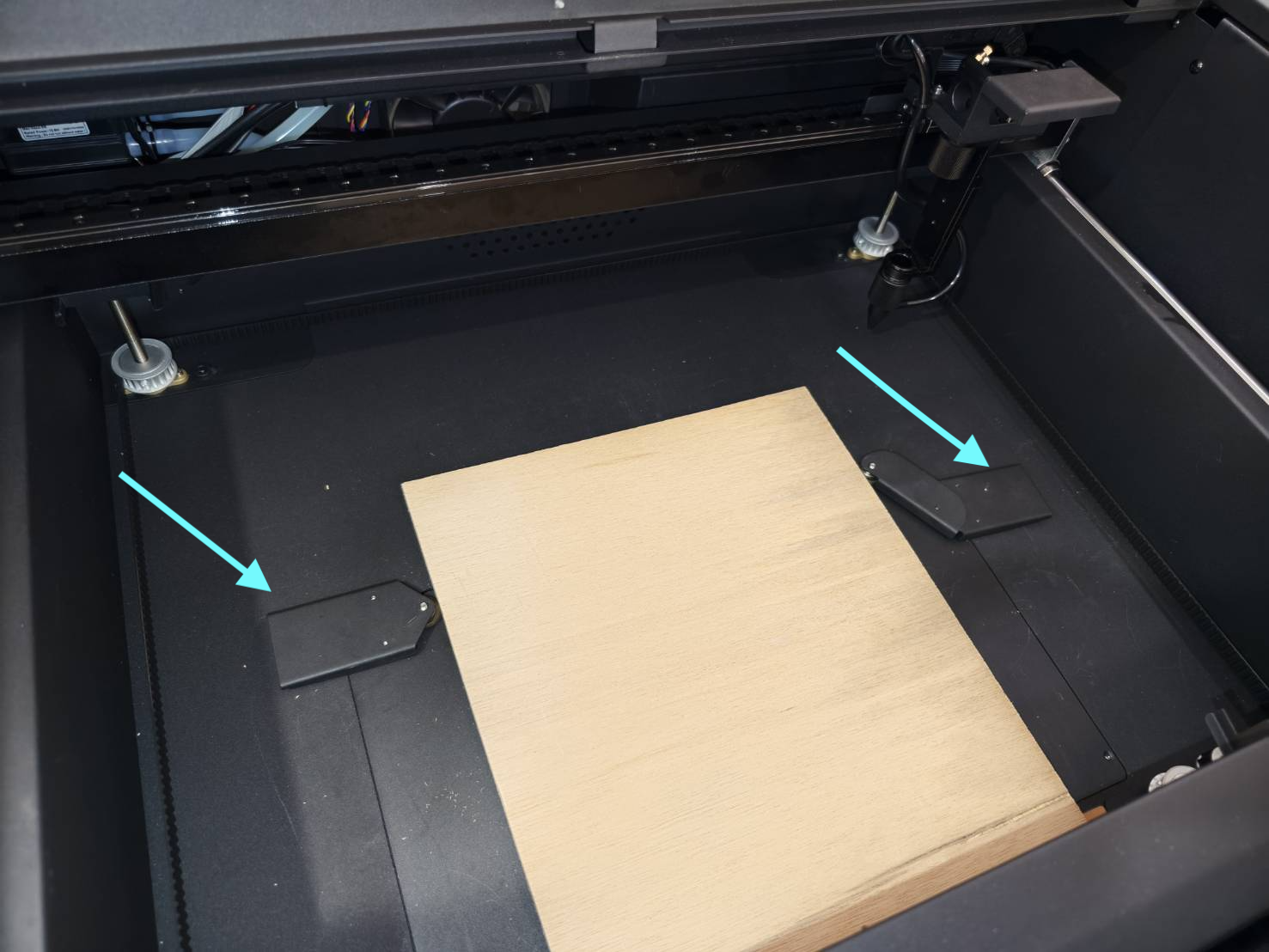

Localize o fixador. Esta ferramenta é usada para fixar o material e evitar que ele saia do alinhamento.

Posicione o fixador em ambos os lados do material.

Você pode usar a abertura da tampa inferior como guia para alinhar o material em linha reta.

Passo A17

Ligue a máquina.

Passo A18

Certifique-se de que sua lente de foco esteja configurada no padrão, fornecendo uma distância focal de 4 mm.
Se você não souber como verificar, consulte este article.

Por padrão, a lente de foco estará na posição superior e terá 4 mm de foco, o que significa que a distância entre a ponta do bico e a superfície do material será de 4 mm.

Passo A19

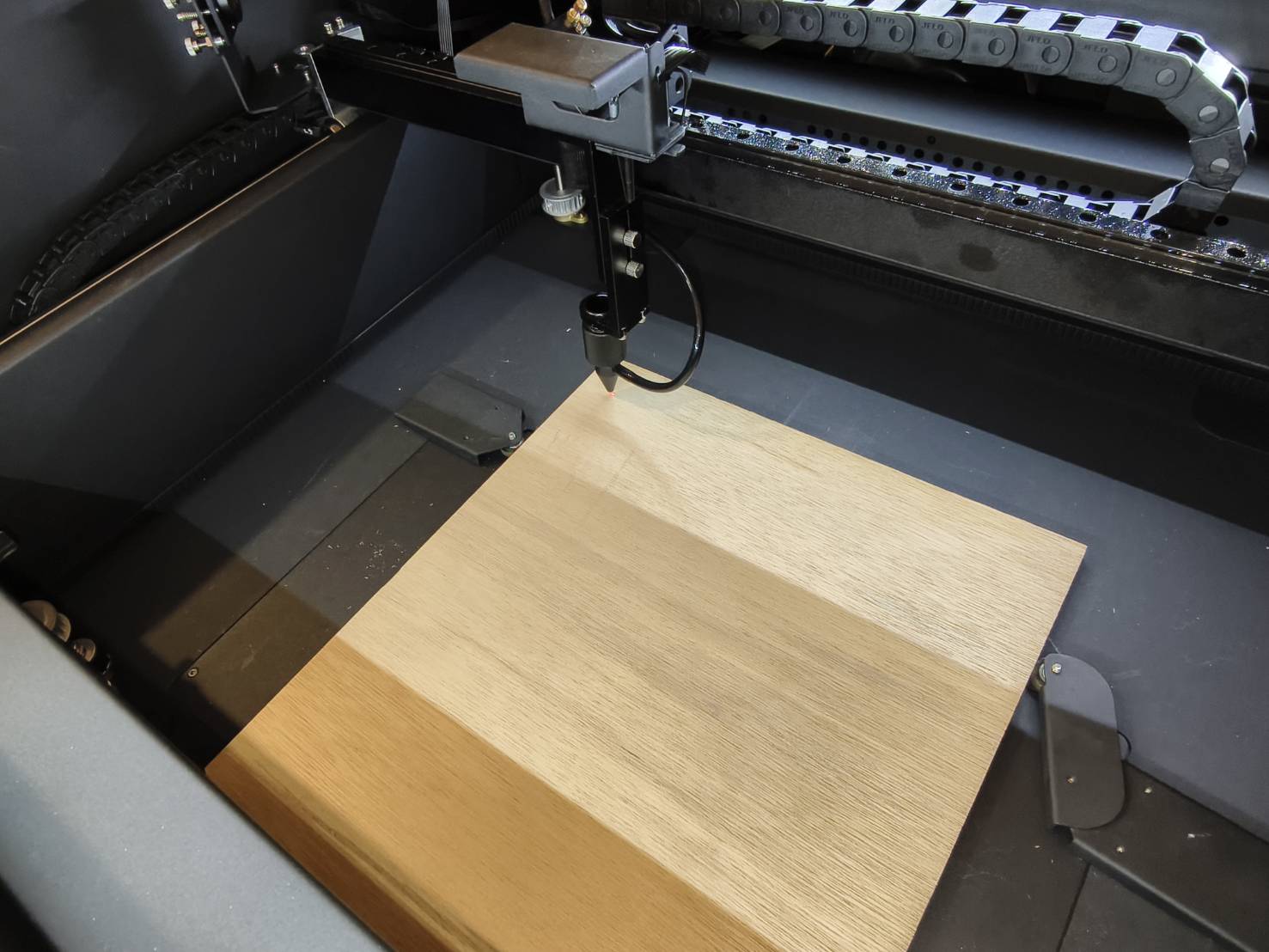

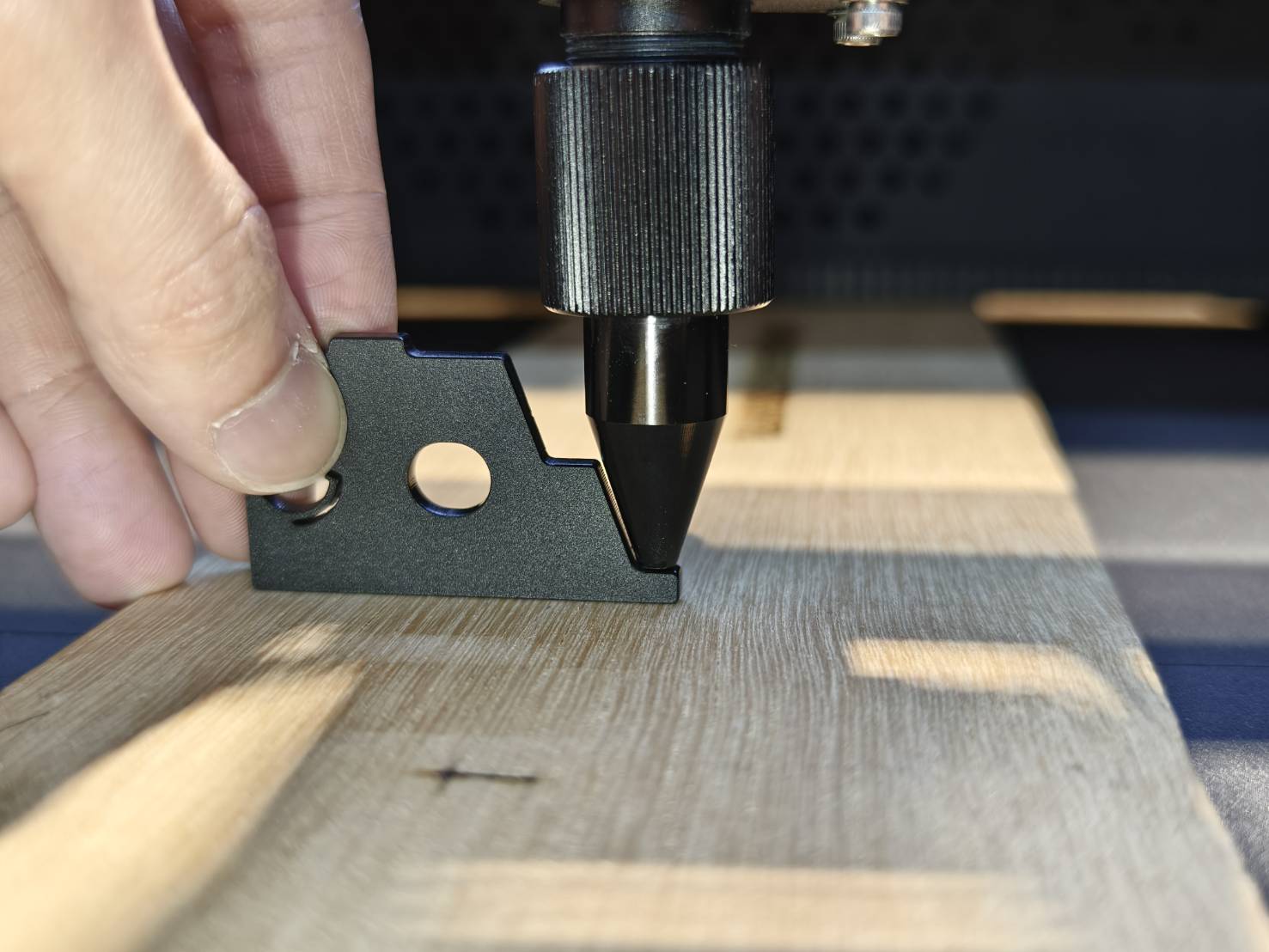

Realize o foco manual usando a ferramenta. A ponta da ferramenta tem uma espessura de 4 mm, e a usaremos para focar. (Se você perdeu sua ferramenta, você pode usar as instruções para cortar uma nova você mesmo.)

Passo A20

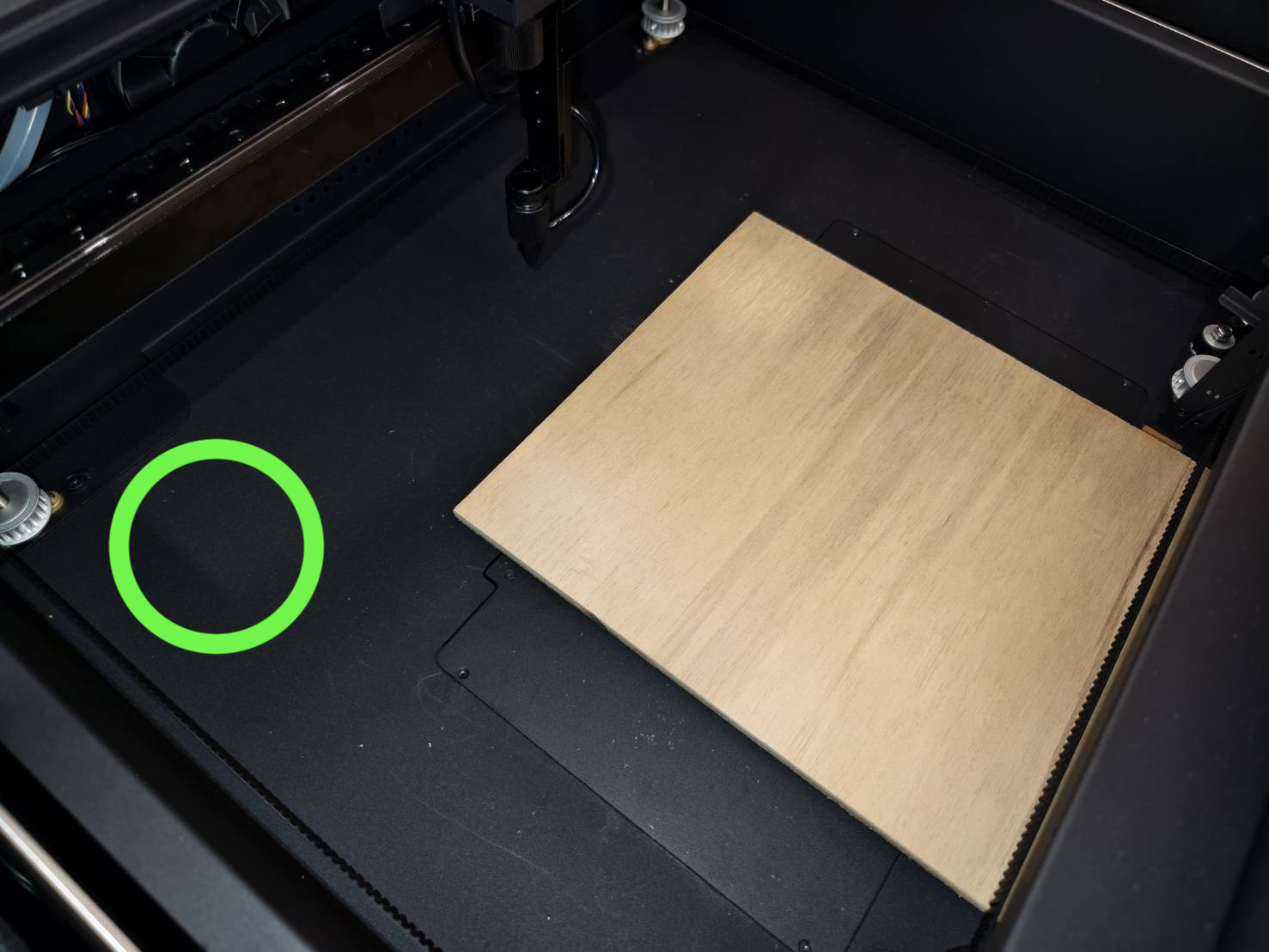

Mova a cabeça do laser para a área que deseja gravar ou cortar e feche a porta.

Passo A21

Certifique-se de ter as seguintes versões de software e firmware para utilizar a função rotativa.

*Versão do Beam Studio 2.5.0 ou superior (Guia)*	Versão do firmware 6.0.9 ou superior. (Guia)

Passo A22

Inicie o Beam Studio e abra as Configurações do Documento.
Defina a Posição Inicial como Posição Atual e posicione-a no canto superior esquerdo.
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
