Descrição
O foco e a calibração precisos podem tornar a montagem da imagem de pré-visualização mais precisa e fazer com que a posição de gravação seja consistente com a posição de pré-visualização.
Passo 1
Confirme o plano de foco correto.

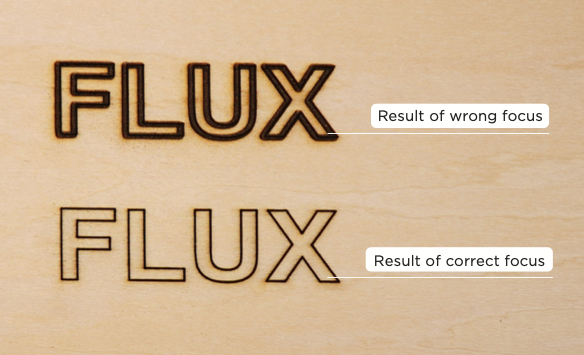

Sempre que você alterar o material de diferentes espessuras, você precisará abaixar a mesa de trabalho e fazer o foco automático novamente para garantir o foco correto. Se o foco estiver incorreto, o feixe de laser será mais espesso do que o feixe de laser com o foco correto.
Objeto mais espesso: Quando o objeto for mais espesso ou quando o acessório rotativo for usado, a lateral do objeto pode ser capturada pela câmera, e apenas os objetos no plano de foco podem ser montados, e a imagem fora de foco e a montagem imprecisa causada pela diferença de altura é normal. Certifique-se de focar na superfície do material de gravação e no ponto mais alto do material de gravação ao usar o acessório rotativo.
Passo 2
Para garantir uma gravação precisa, calibre a posição da câmera e da gravação.
(Após exposição a choque e vibração de transporte, alinhamento do caminho óptico e Redefinição para Fábrica, etc., tudo precisa ser recalibrado.)

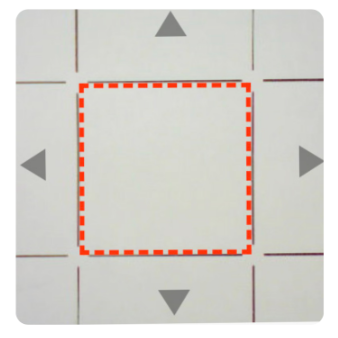

Existem dois objetivos de calibração:
a. O quadrado vermelho deve estar localizado no centro da janela de calibração.
b. A parte externa do quadrado vermelho deve estar alinhada com o quadrado central das linhas da grade.
Confirme o resultado da calibração: Desenhe um quadrado em (X,Y) = (77.5mm, 77.5mm) com uma largura W e altura H de 25mm e certifique-se de que o quadrado se sobreponha ao quadrado central das linhas da grade.
Se não se encaixar, refaça o foco do papel e recalibre a câmera.
Passo 3
Se ainda houver uma discrepância entre o resultado e a posição de pré-visualização, confirmando o plano de foco correto e a calibração precisa da câmera, forneça uma captura de tela ao seu revendedor e deixe a equipe de engenharia ajudar. 5-1 Entre em contato com o Atendimento ao Cliente
