Beskrivning
Korrekt fokus och kalibrering kan göra förhandsvisningsbildens sammanfogning mer exakt och göra att graveringsläget överensstämmer med förhandsvisningsläget.
Steg 1
Bekräfta det korrekta fokusplanet.

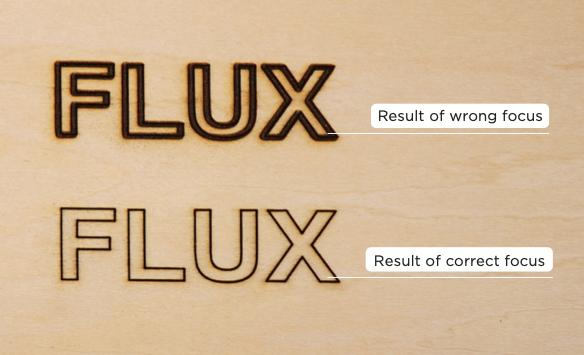

Varje gång du byter material med olika tjocklek måste du sänka arbetsbordet och göra autofokus igen för att säkerställa korrekt fokus. Om fokus är felaktig kommer laserstrålen att vara tjockare än laserstrålen med korrekt fokus.
Tjockare objekt: När objektet är tjockare eller när rotationstillbehöret används kan sidan av objektet fångas av kameran, och endast objekten i fokusplanet kan sammanfogas. Bilden utanför fokus och felaktig sammanfogning orsakad av höjdskillnaden är normal. Se till att fokusera på ytan av graveringsmaterialet och den högsta punkten på graveringsmaterialet när du använder rotationstillbehöret.
Steg 2
För att säkerställa exakt gravering, kalibrera kameran och graveringsläget.
(Efter exponering för stötar och vibrationer under transport, justering av den optiska banan och återställning till fabriksinställningar etc. måste alla omkalibreras.)

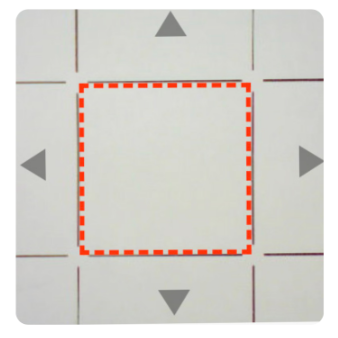

Det finns två kalibreringsmål:
a. Den röda kvadraten måste vara placerad i mitten av kalibreringsfönstret.
b. Utsidan av den röda kvadraten måste vara i linje med mittkvadraten av rutnätslinjerna.
Bekräfta kalibreringsresultatet: Rita en kvadrat vid (X,Y) = (77,5 mm, 77,5 mm) med en bredd W och höjd H på 25 mm och se till att kvadraten överlappar mittkvadraten av rutnätslinjerna.
Om den inte passar, fokusera om papperet och kalibrera om kameran.
Steg 3
Om det fortfarande finns en avvikelse mellan resultatet och förhandsvisningsläget som bekräftar korrekt fokusplan och exakt kamerakalibrering, vänligen tillhandahåll en skärmdump till din återförsäljare och låt ingenjörsteamet hjälpa till. 5-1 Kontakta kundtjänst
