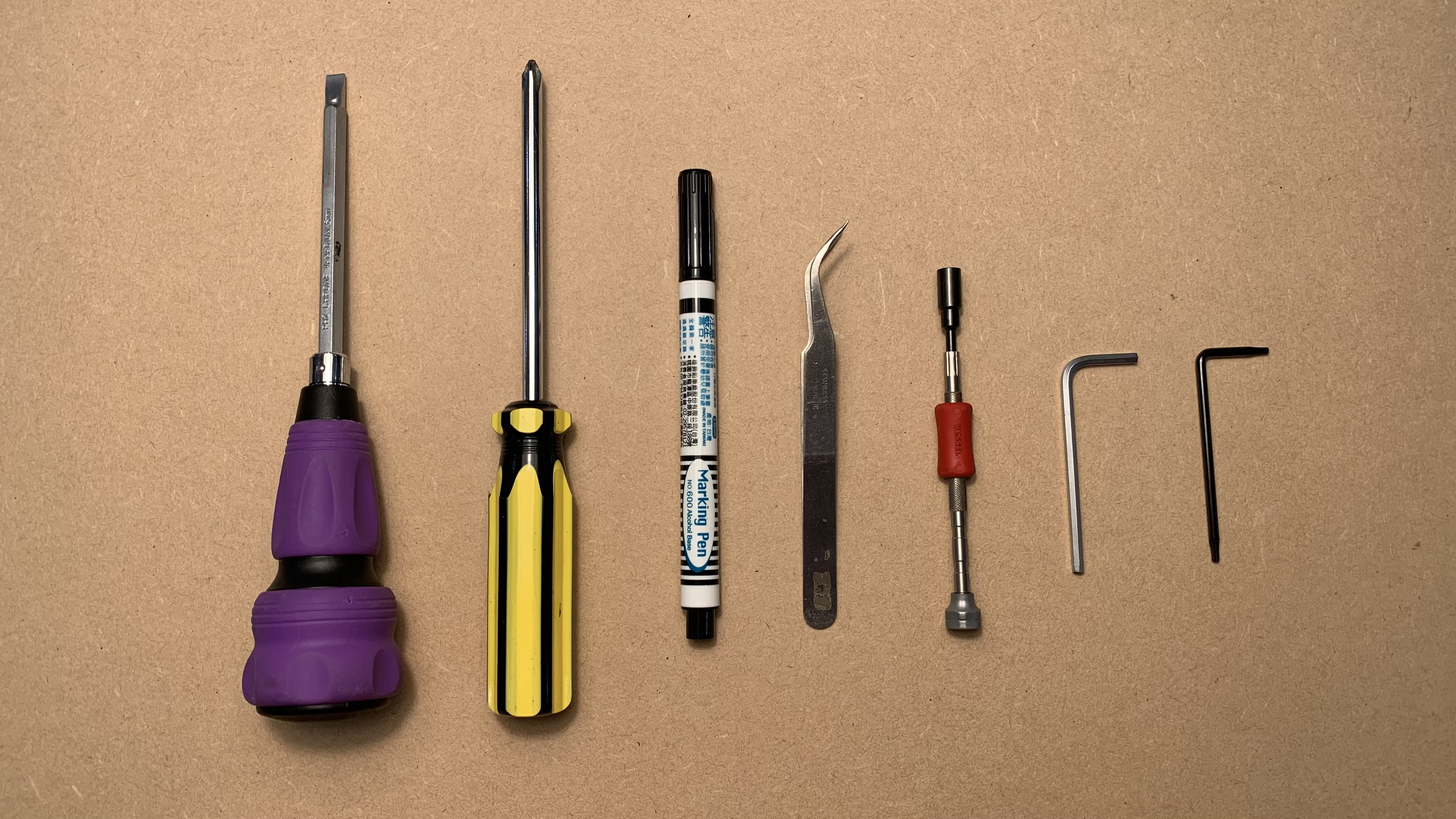

準備工具
- T8星型板手
- 3mm 六角板手
- 十字螺絲起子
- 一字螺絲起子
- 麥克筆
- 套筒板手 (5.5mm)
- 三秒膠 (非必要)
步驟1 - 機器關機並移除電線，然後將機器翻轉至背面

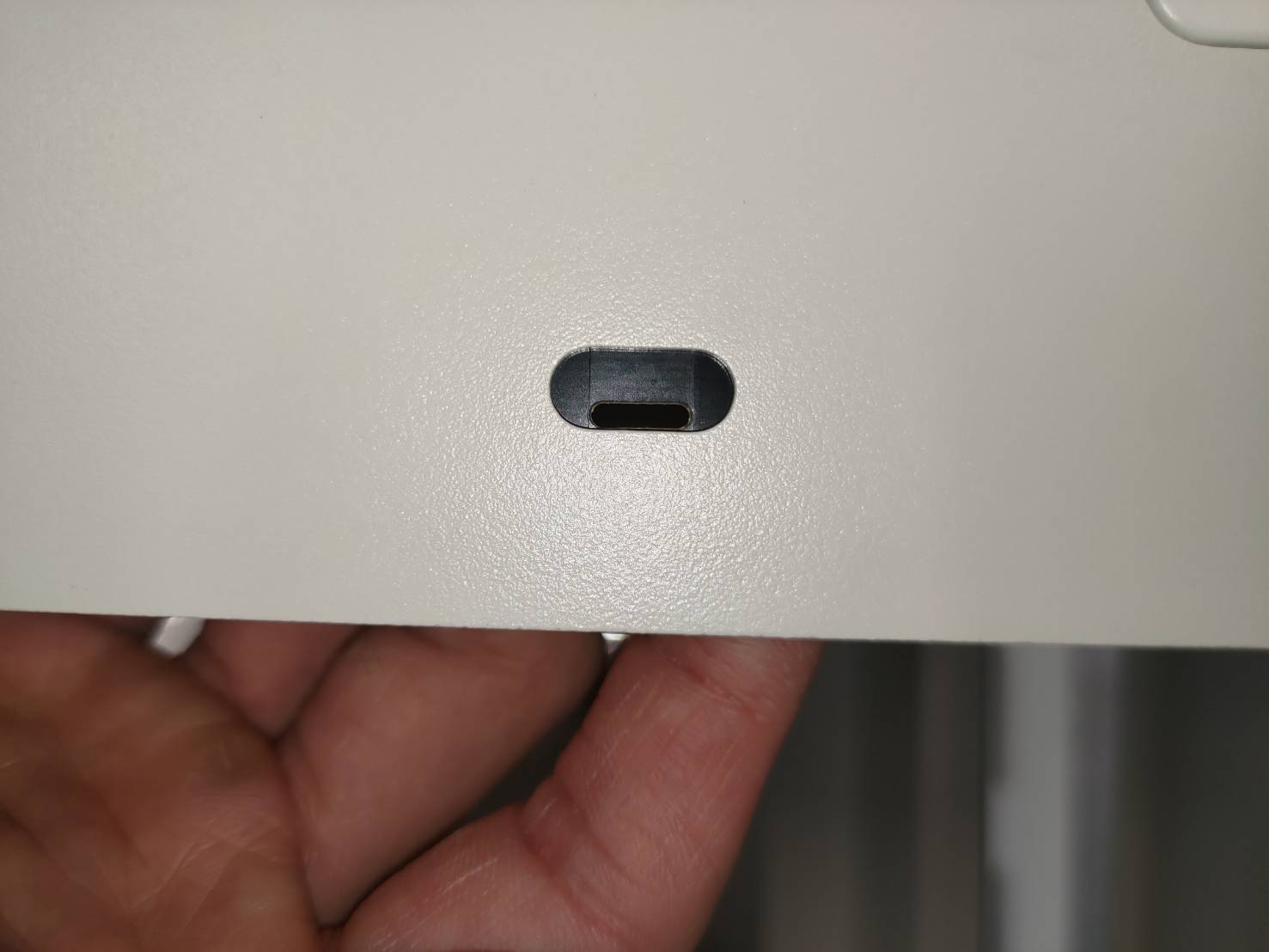

步驟2 - 標記靠近USB孔位的螺絲及腳墊
標記的目的是因為這一顆螺絲會比其他三顆螺絲短，短的螺絲需要在相同的位置。
步驟3 - 鬆開底蓋的螺絲
T8 screw x 6pcs ＆ 3mm HEX screw x 4pcs
步驟4 - 將機器翻回正面，並鬆開側邊的兩顆螺絲
T8 screw x 2pcs

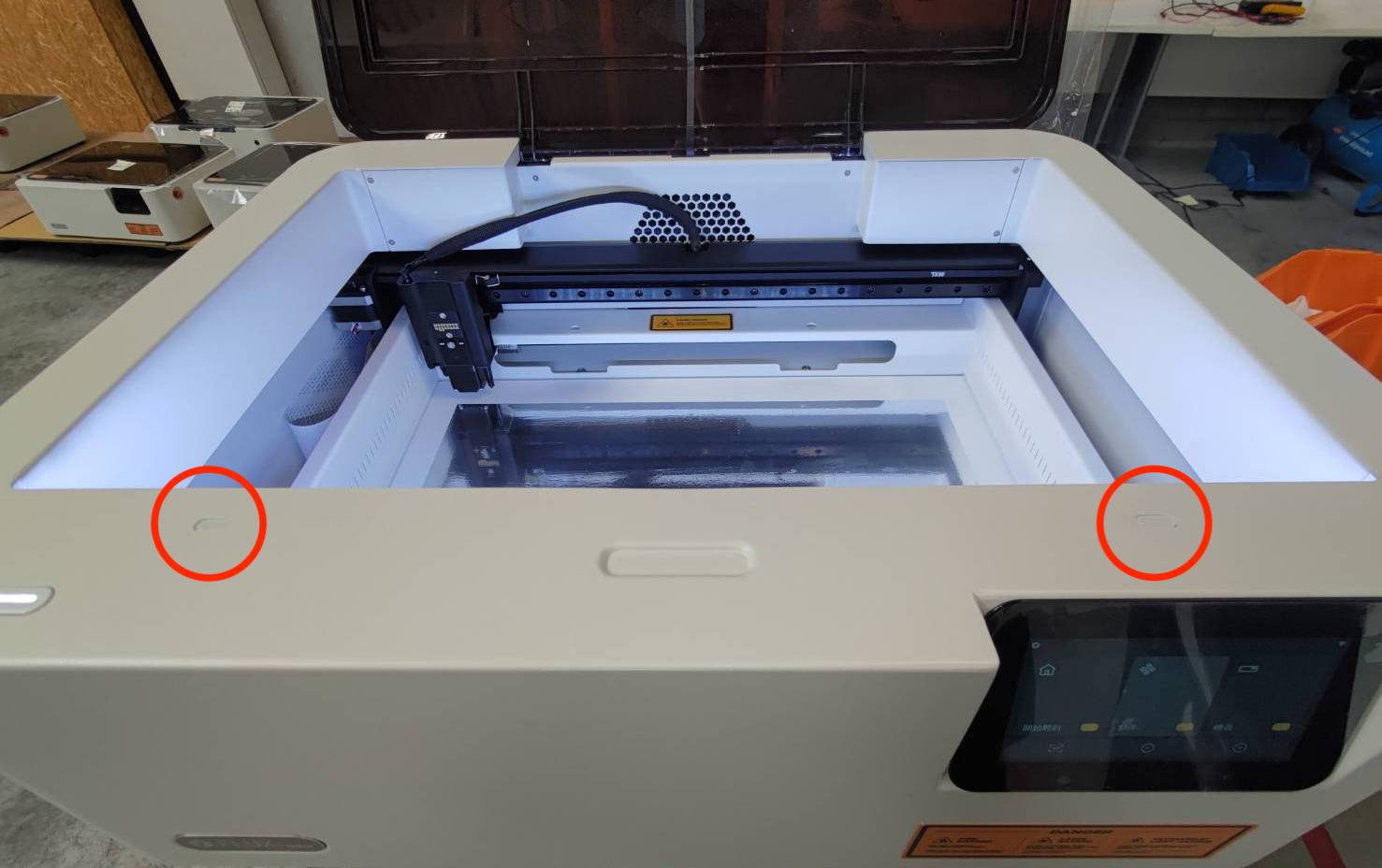

步驟5 - 用麥克筆在兩側的螺絲孔上做記號
做記號的目的是最後裝回時，會需要知道有做記號的那一面是朝外，面向工作區域。
步驟6 - 將模組架朝風扇的方向推到最後面

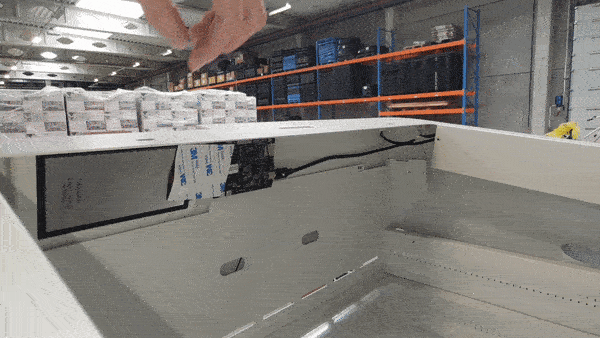

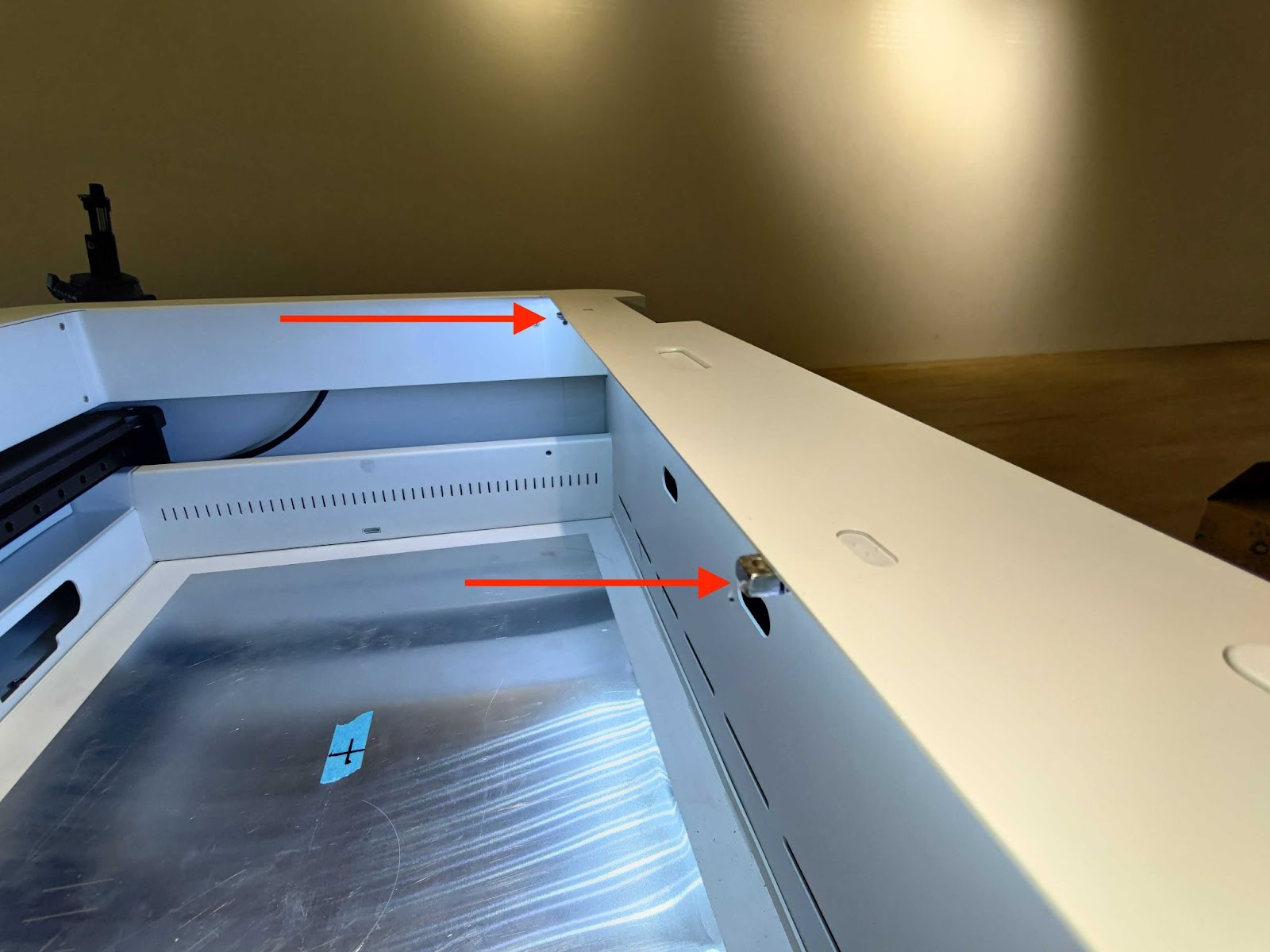

步驟7 - 將上機殼抬起，放在螺柱上，注意線材不要被機殼夾住
抬起後照片：
抬起後，機殼架在螺柱上範例:
抬起影片(機殼內拍攝)：

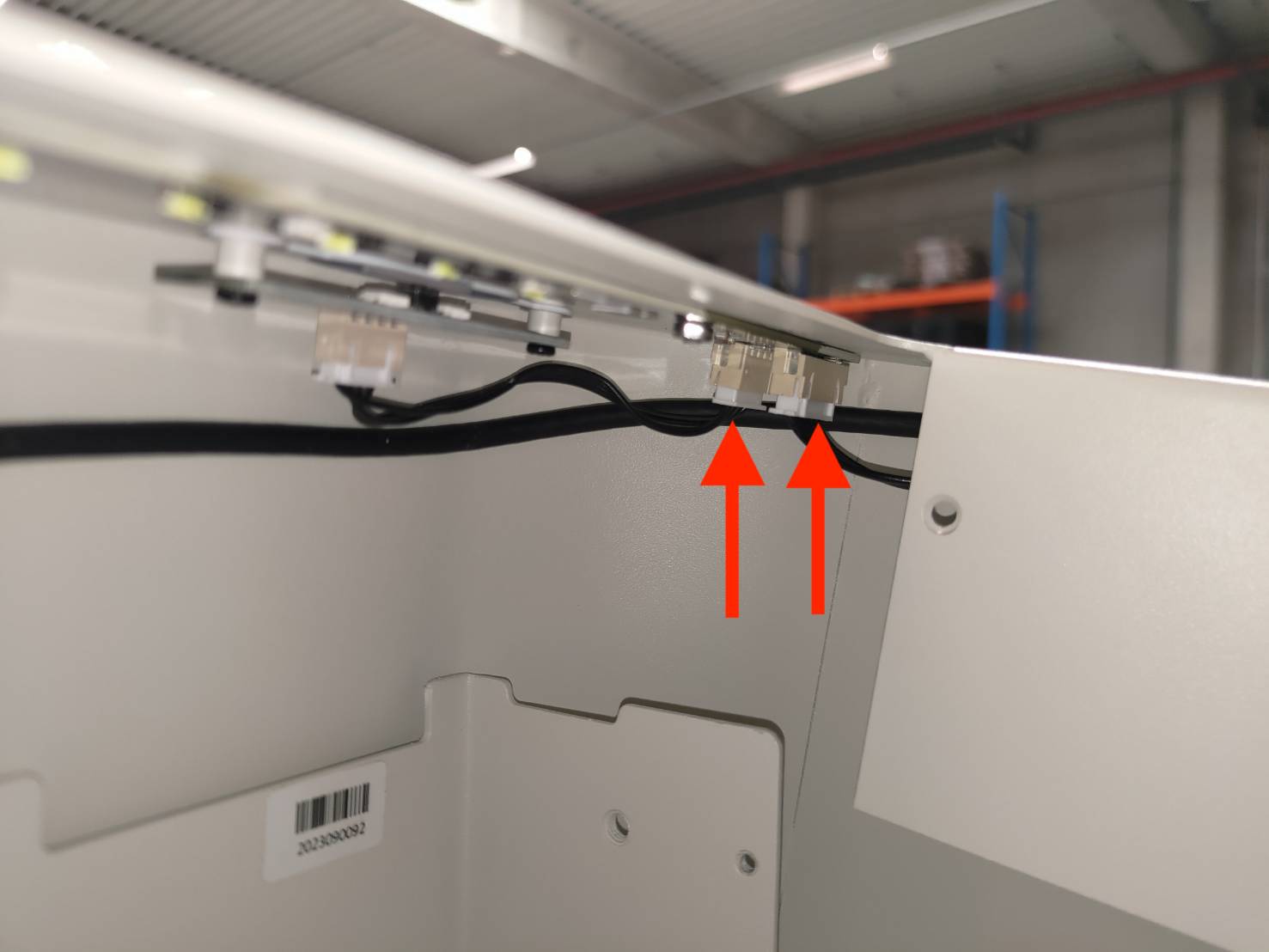

步驟8 - 移除兩條排線，如圖
步驟9 - 使用5.5mm套筒板手鬆開兩顆螺母

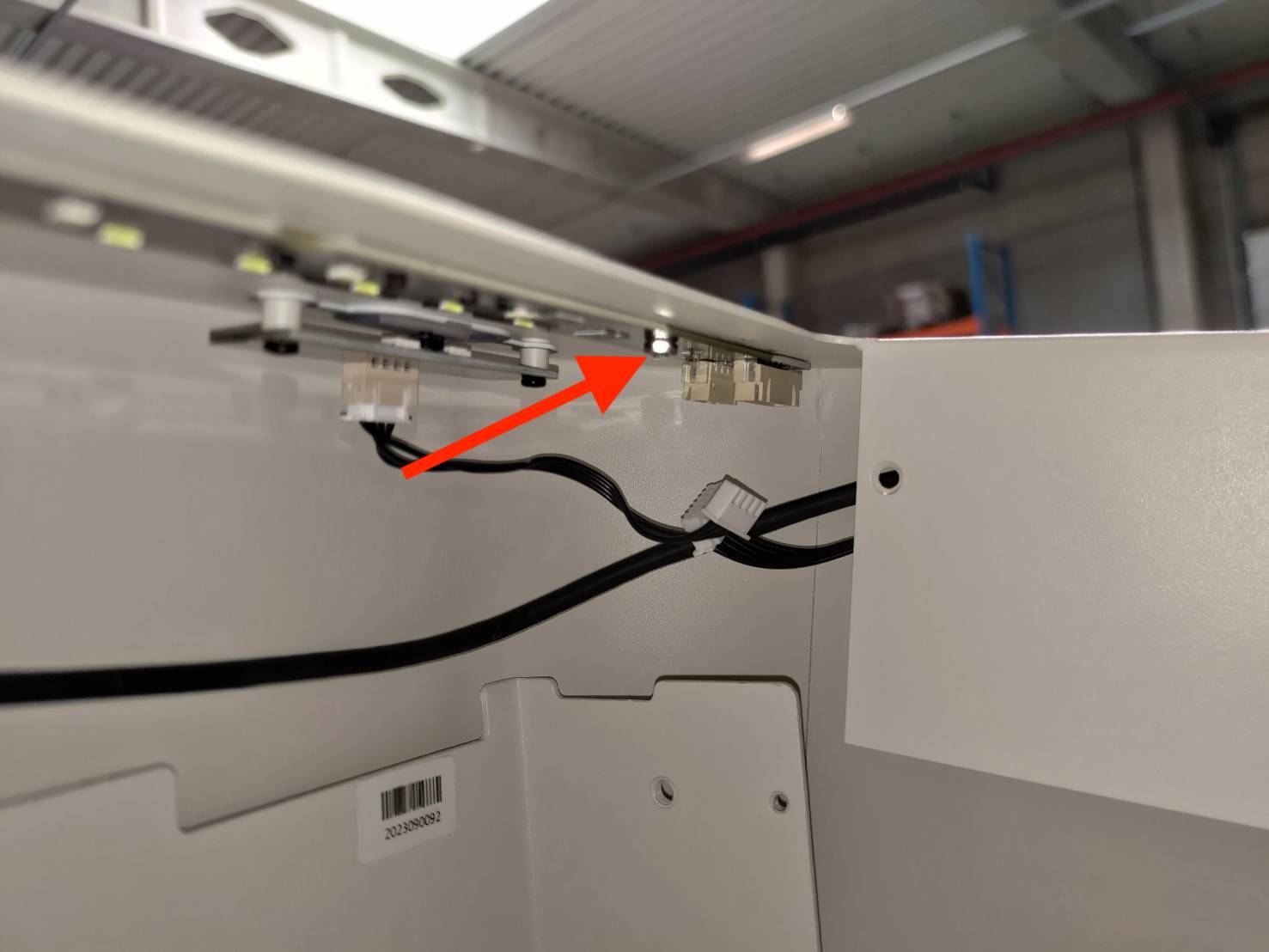

排線側：

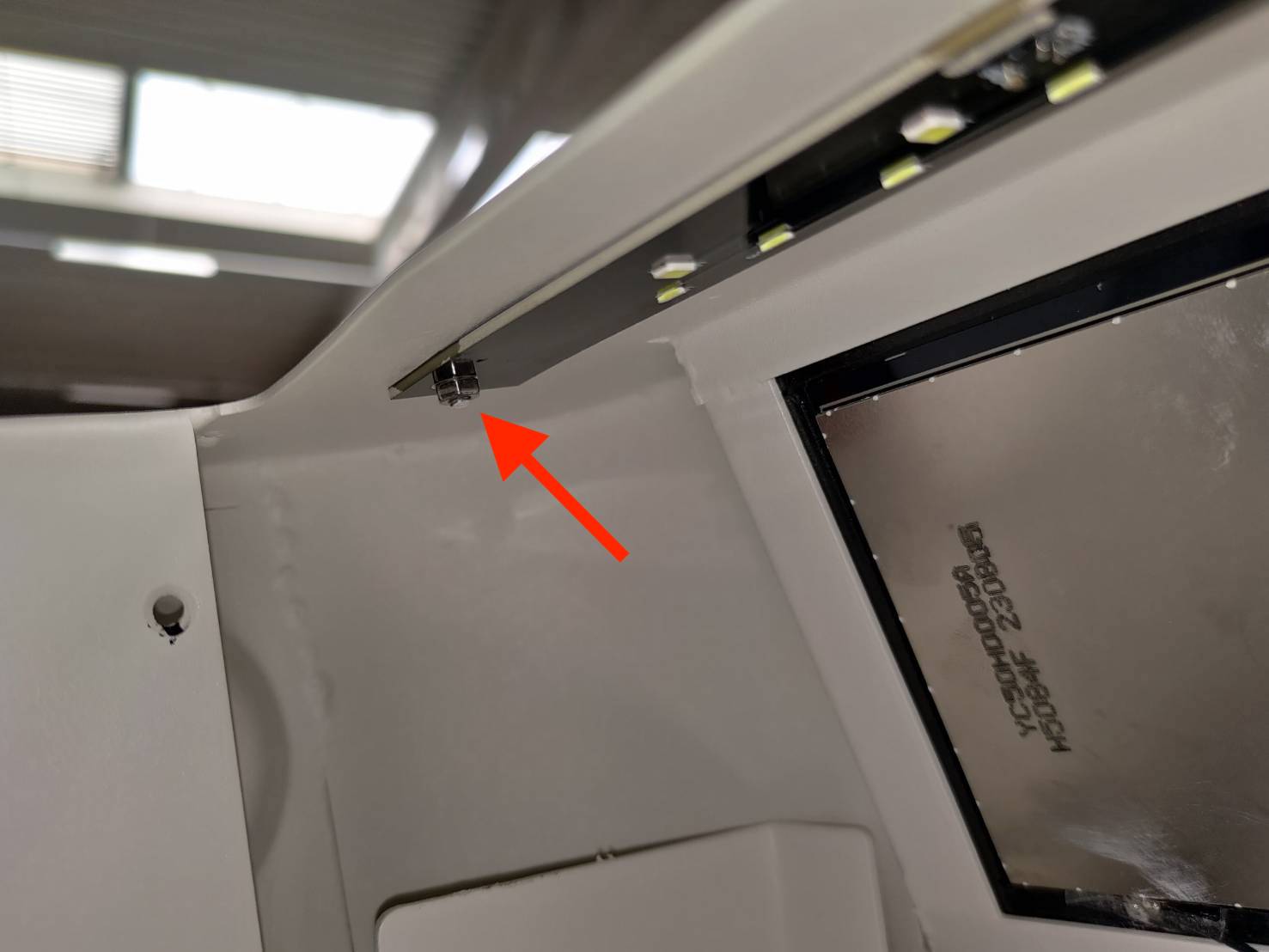

螢幕側：
步驟10 - 使用一字起子將燈板撬開後移除
範例影片：
建議：

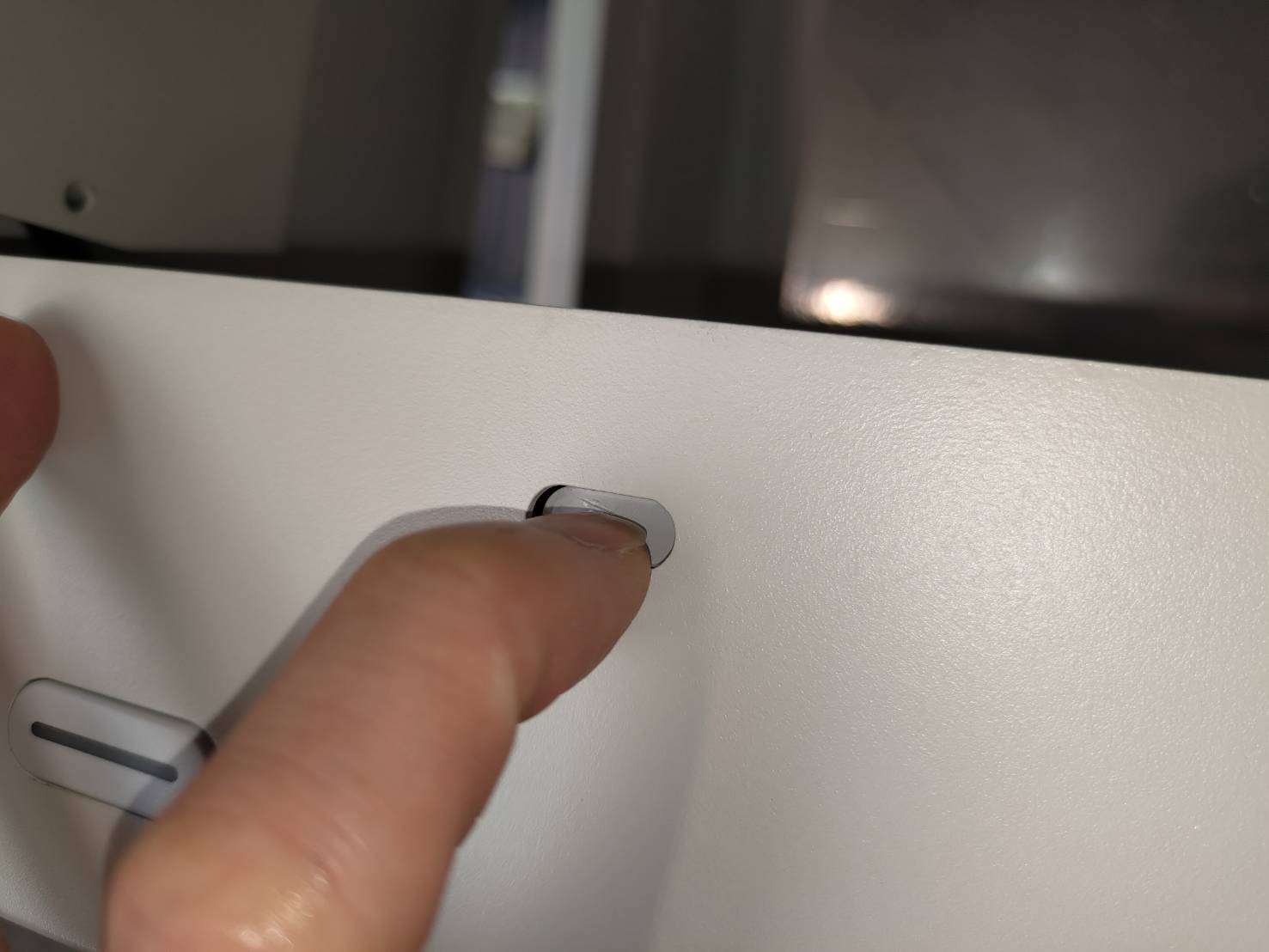

如果一字起子實在無法找到縫隙進去，可以先用手指或起子把透明色的裝飾板下壓。

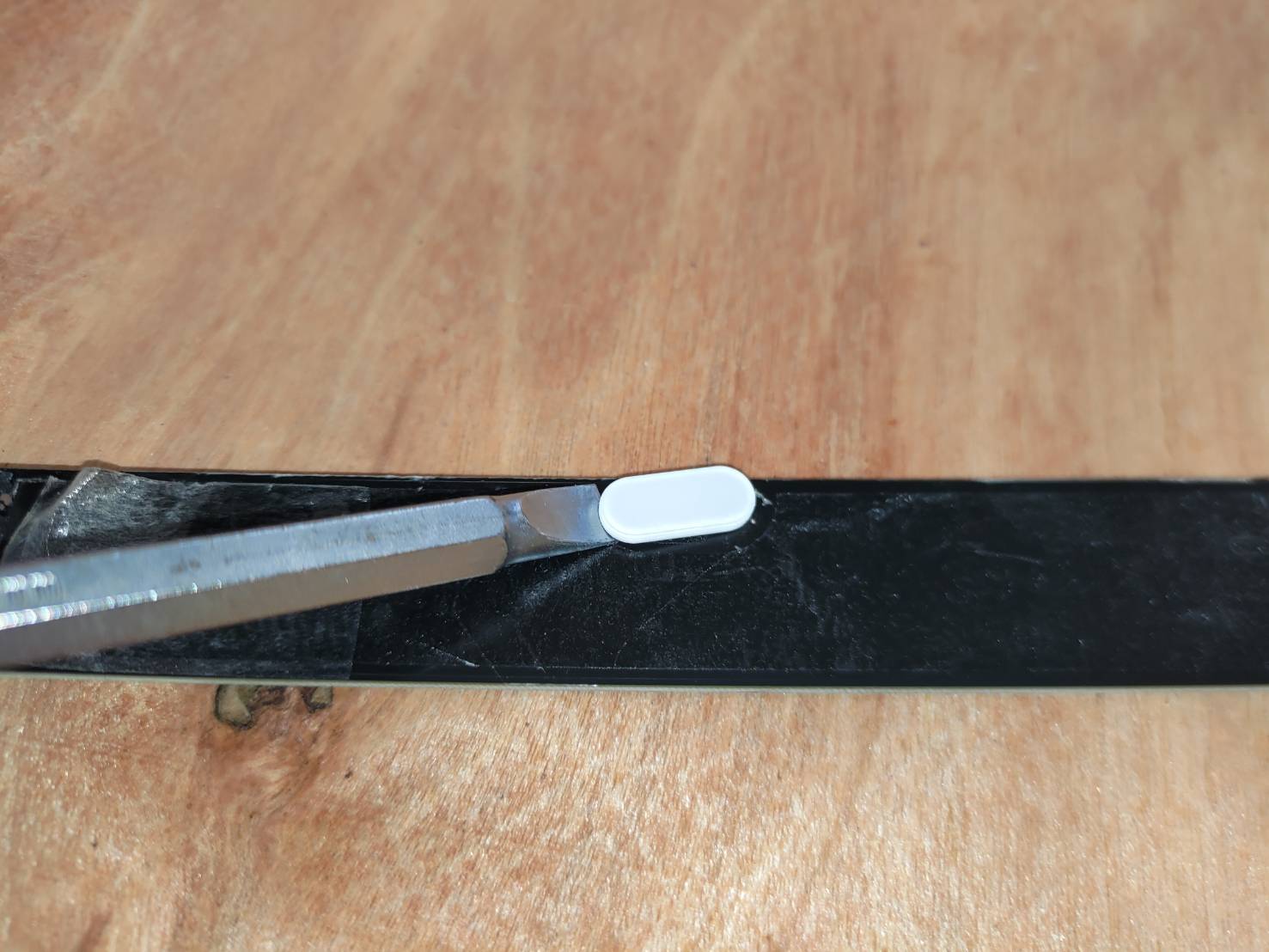

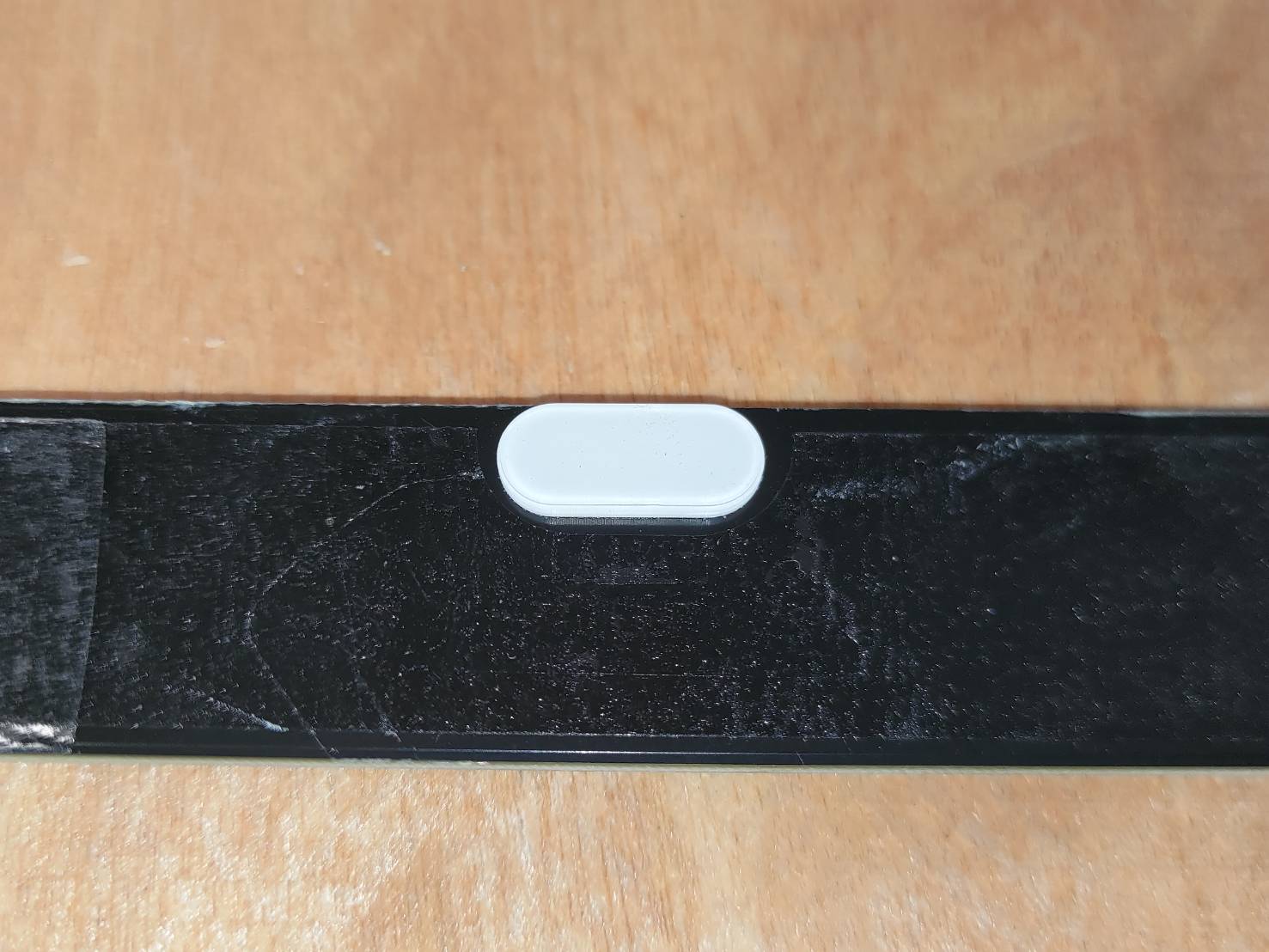

步驟11 - 用一字移除在舊燈板上的透明裝飾板(2pcs)，留著備用
(裝飾板若已有附贈新的在料件包裡，請跳過這一步)

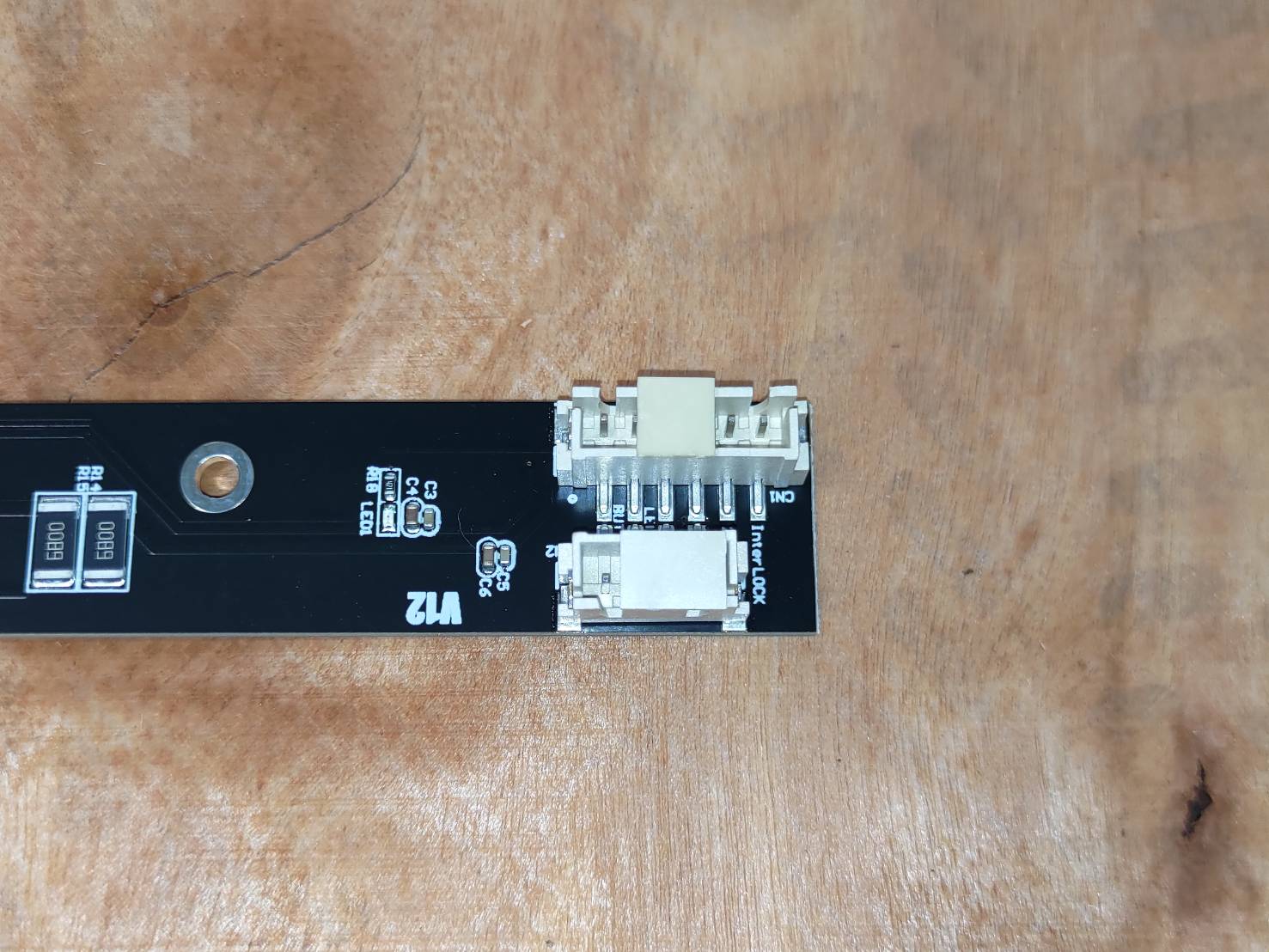

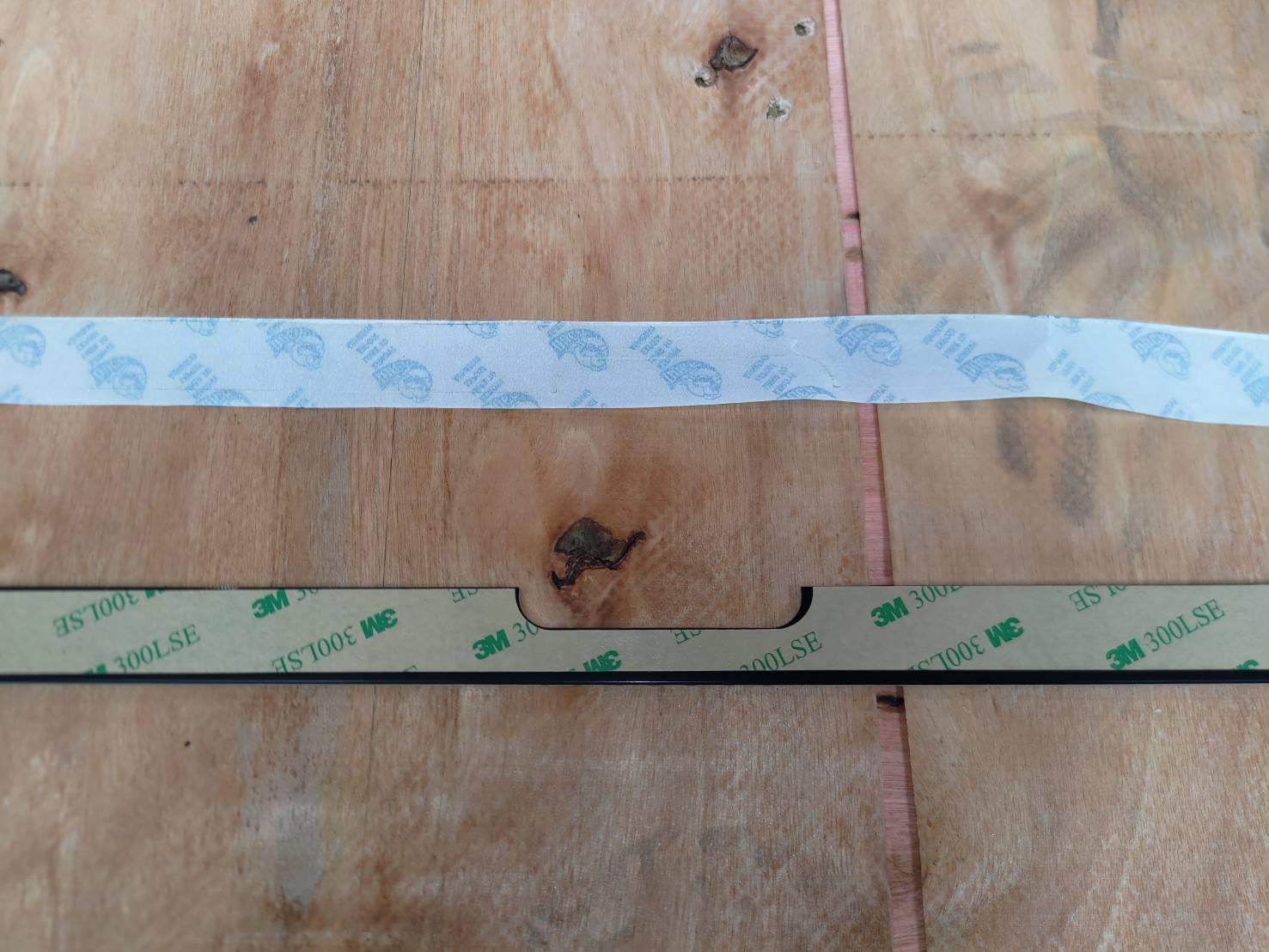

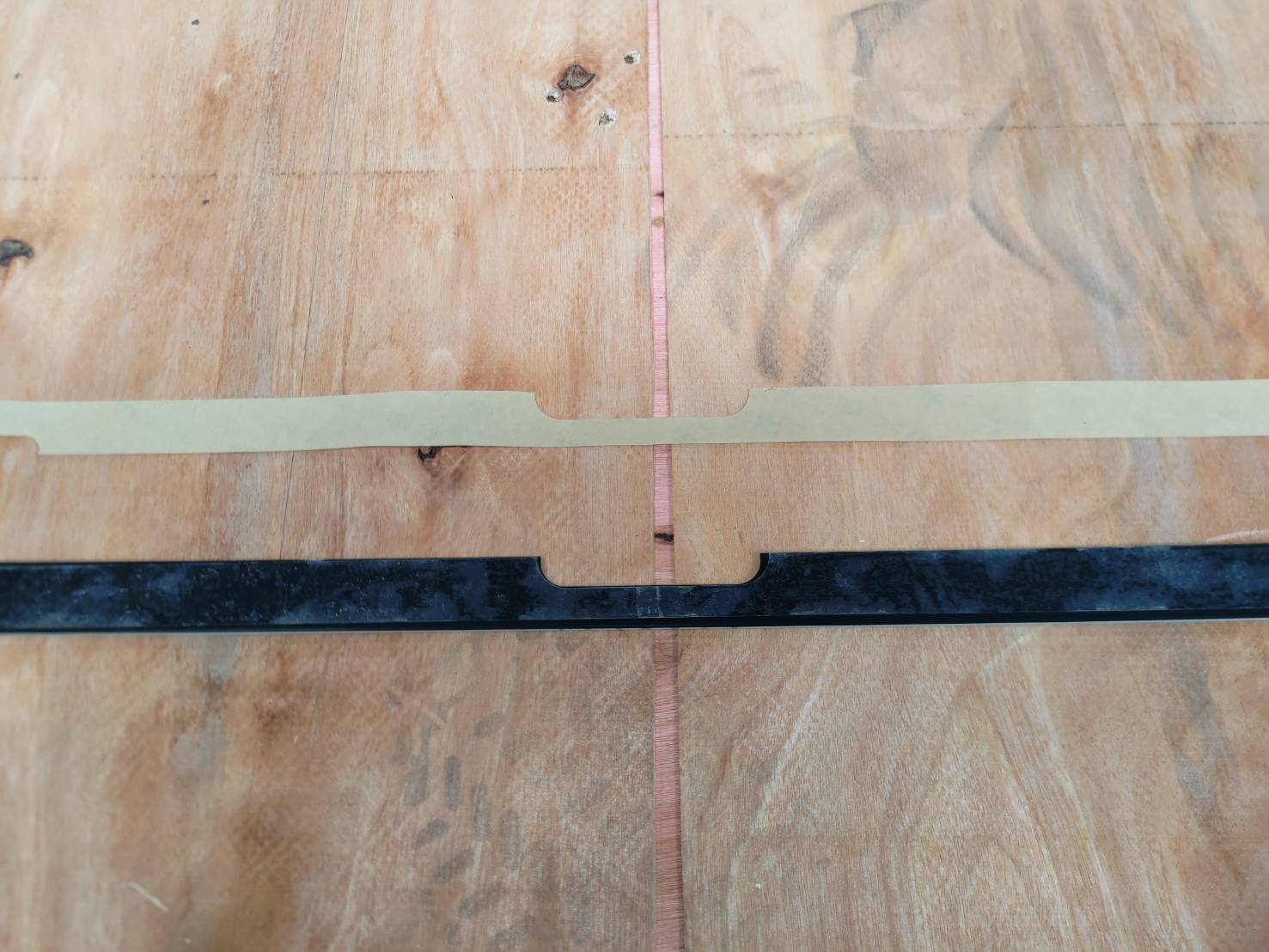

步驟12 - 新燈板上膠
(新燈板若已黏上背膠，請跳過這一步)
用中間的圓弧口去對準即可。

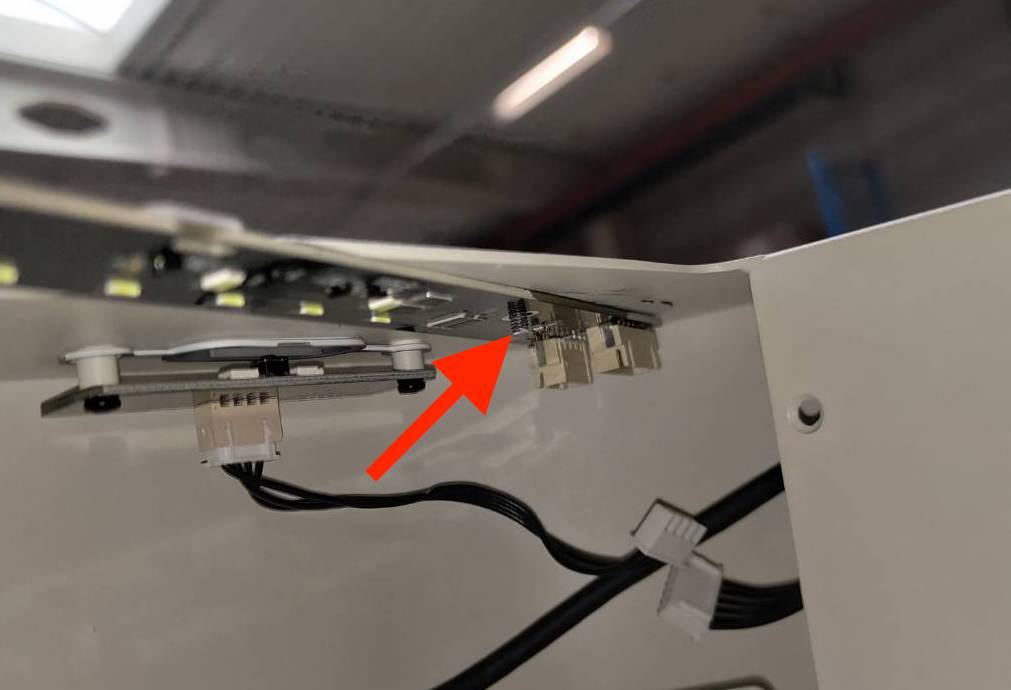

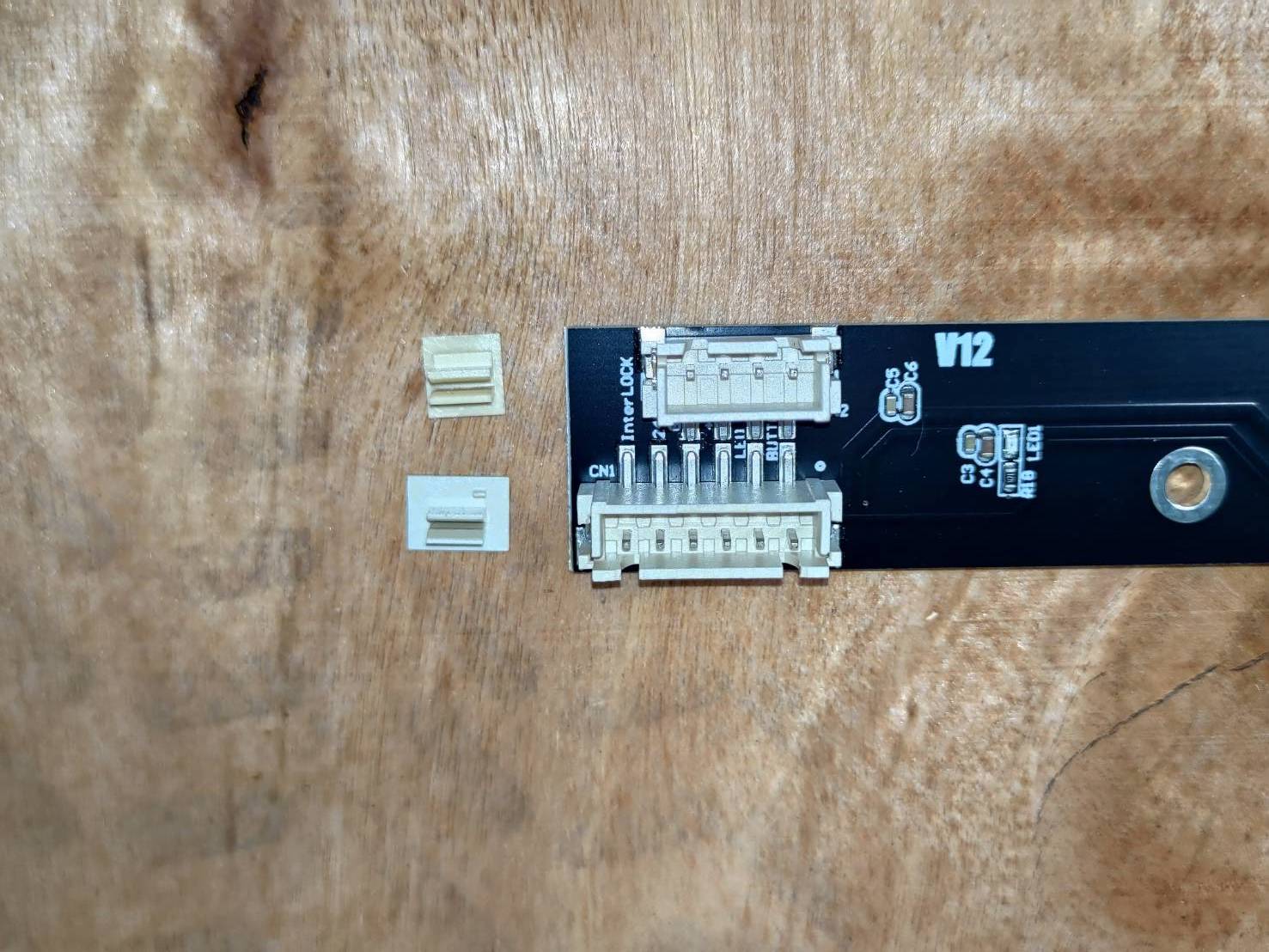

步驟13 - 移除插槽保護夾
(如已移除，請跳過這一步)

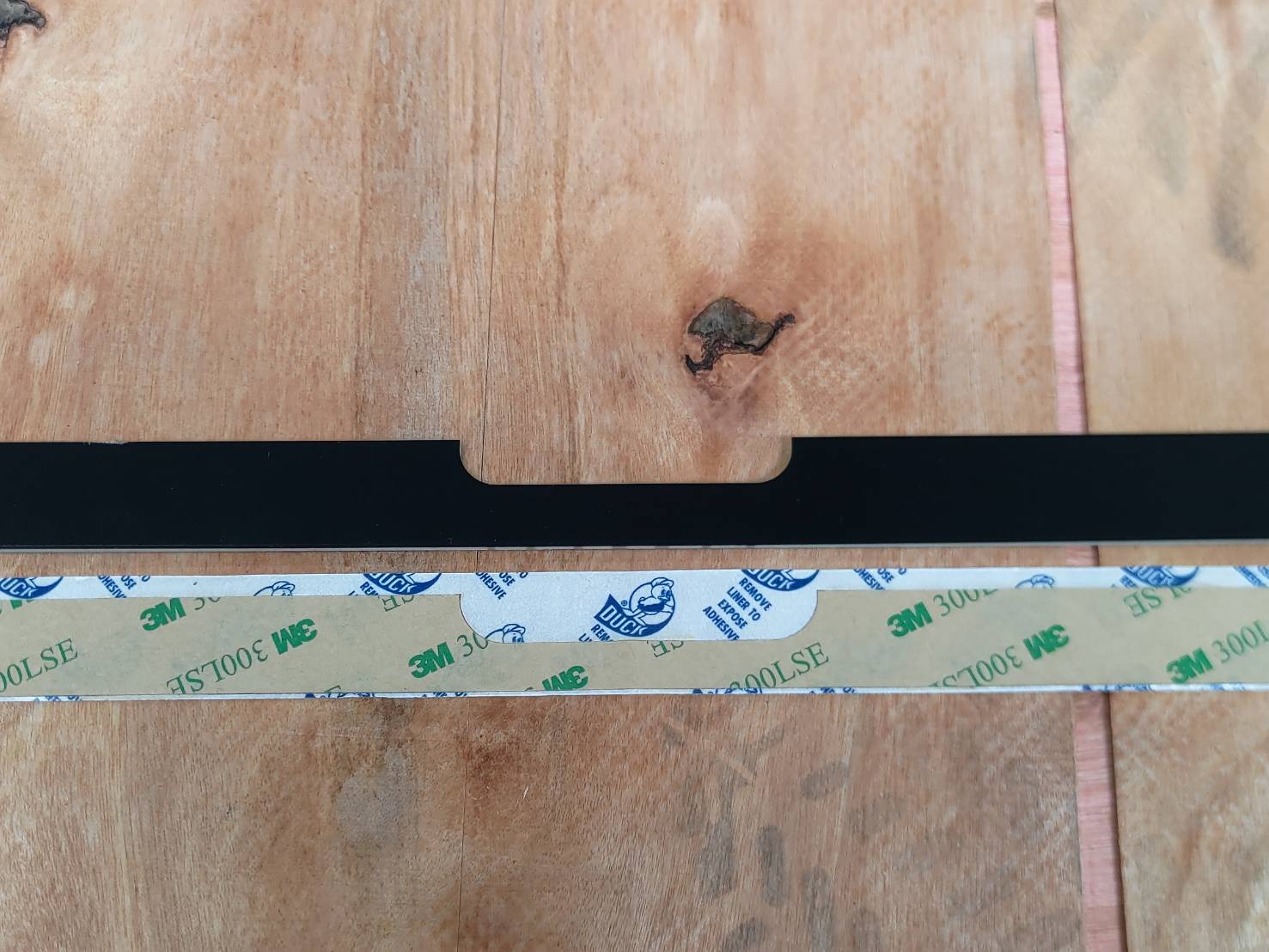

步驟14 - 移除新燈板背膠
步驟15 - 燈板直上機器

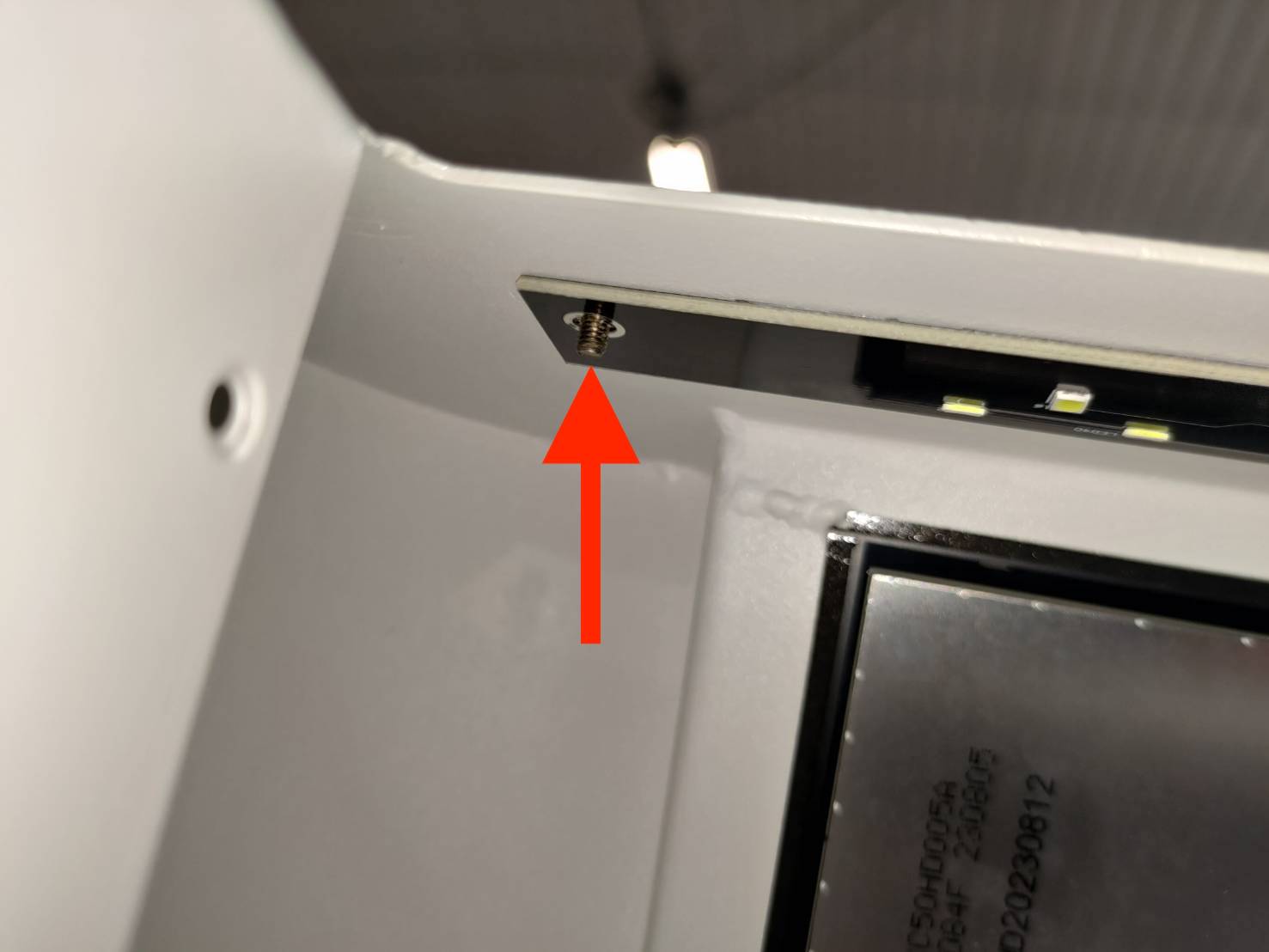

步驟15.1 - 先將燈板的孔插入螺絲柱(排線側)

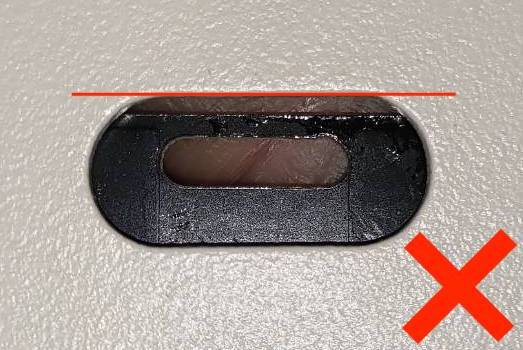

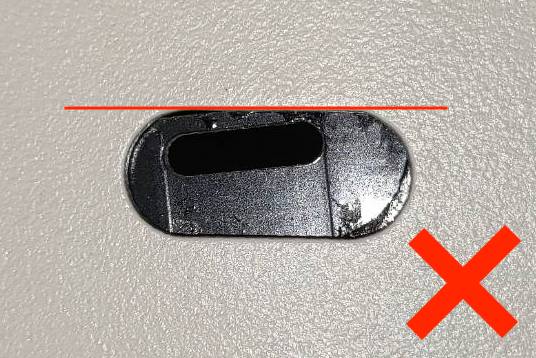

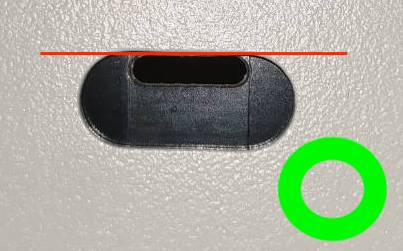

步驟15.2 - 使用鈑金的橢圓開口與燈板的開口來對位，燈板洞需貼齊鈑金洞的上緣 (排線側)，如圖。
步驟15.3 - 再將燈板的另一個孔插入螺絲柱(螢幕側)
步驟15.4 - 使用鈑金的橢圓開口與燈板的開口來對位，燈板洞需貼齊鈑金洞的上緣 (螢幕側)，如圖。
步驟15.5 - 位置確認後，請再用手確保燈板確實黏緊
步驟15.6 - 鎖回兩顆5.5mm螺母
排線側：
螢幕側：
步驟15.7 - 兩條排線插回
步驟16 - 將機殼放回原始的位置
注意：有做記號的兩個螺絲孔應該要朝外 (工作區域側)
復原範例：
步驟17 - 鎖回側邊的兩顆螺絲
步驟18 - 開機，進入動作模式測試燈板
正常範例：

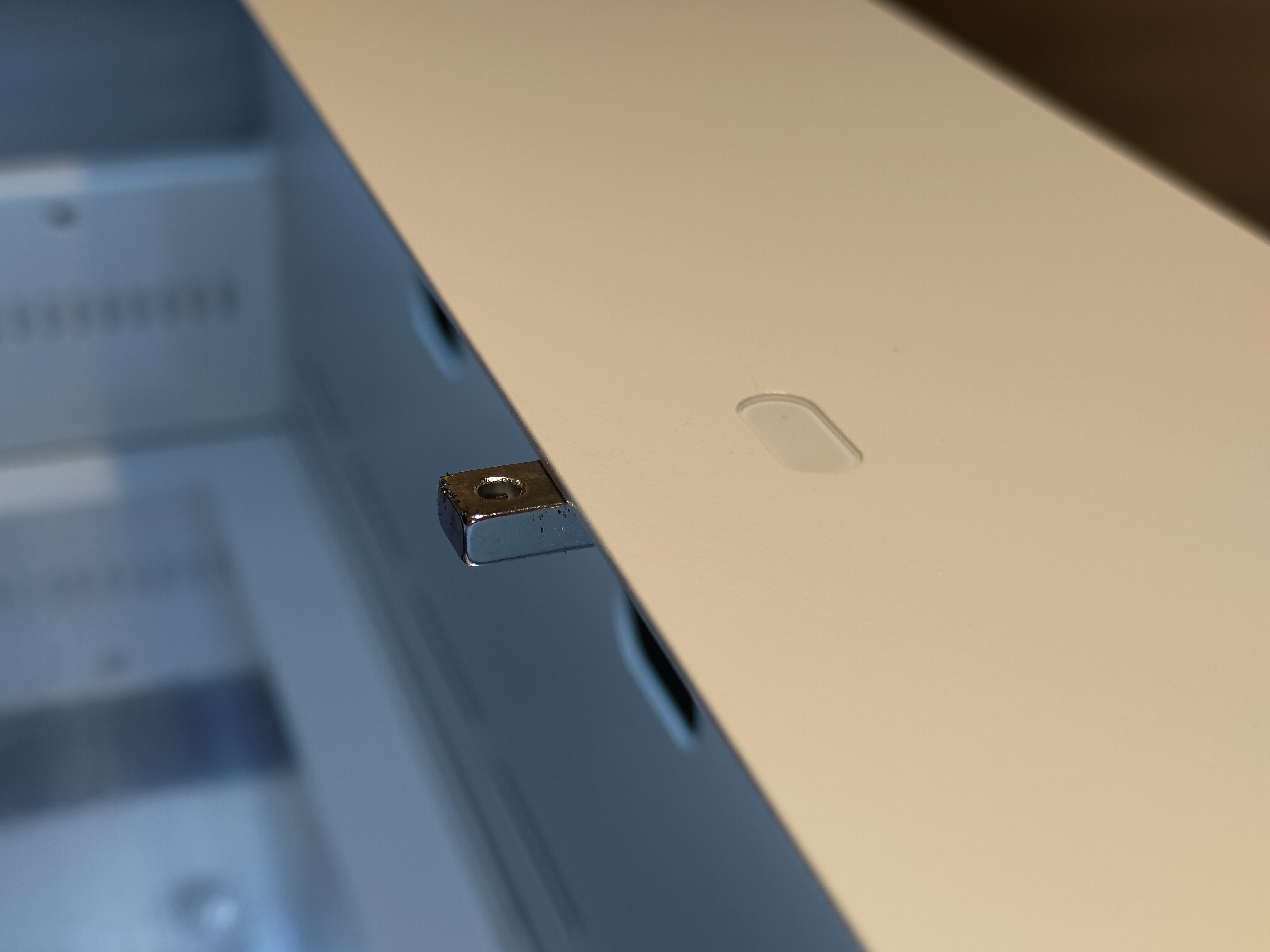

如果門蓋測試不正常，外吸兩顆磁鐵測試，如圖：
-
如果外接磁鐵門蓋顯示正常，請重複步驟4 - 步驟17，重新黏貼燈板。
- 如果用磁鐵不正常，請先將機殼鎖回，直接繼續步驟19 - 步驟21，然後到此頁面故障排除。
若故障排除後還是無法，可能是新的燈板有異常，請依照上敘的頁面指示直接聯繫客服。

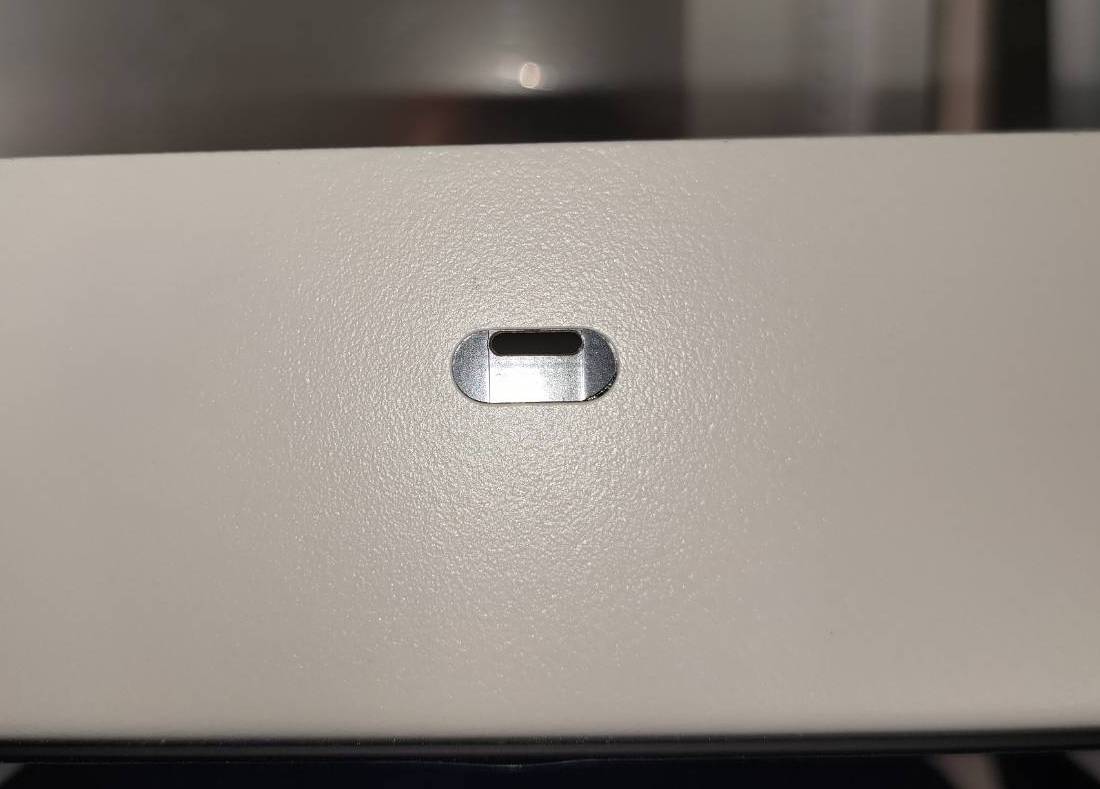

步驟19 - 測試正常後，將兩個透明裝飾板貼回原處
若裝飾板已無黏性，可自行使用三秒膠加強黏性。
步驟20 - 機器關機並移除電線，機器翻到背面，鎖回所有螺絲及腳墊 (注意有做記號的腳墊)
建議：
螺絲都先鎖一半就好，不需要全鎖緊，等到所有螺絲都上去後，再一次將全部螺絲鎖緊。
此目的是為了防止如果都先鎖緊了，某些螺絲孔位可能會對不準，無法鎖進去的狀況。
步驟21 - 機器翻回正面，手動前後移動模組架
- 如果沒有干擾，安裝結束。
- 如果模組架被卡住，無法移動，或是無法推到底(風扇側)，請將靠近USB孔的腳墊螺絲鬆開一些，再嘗試移動。
#END
