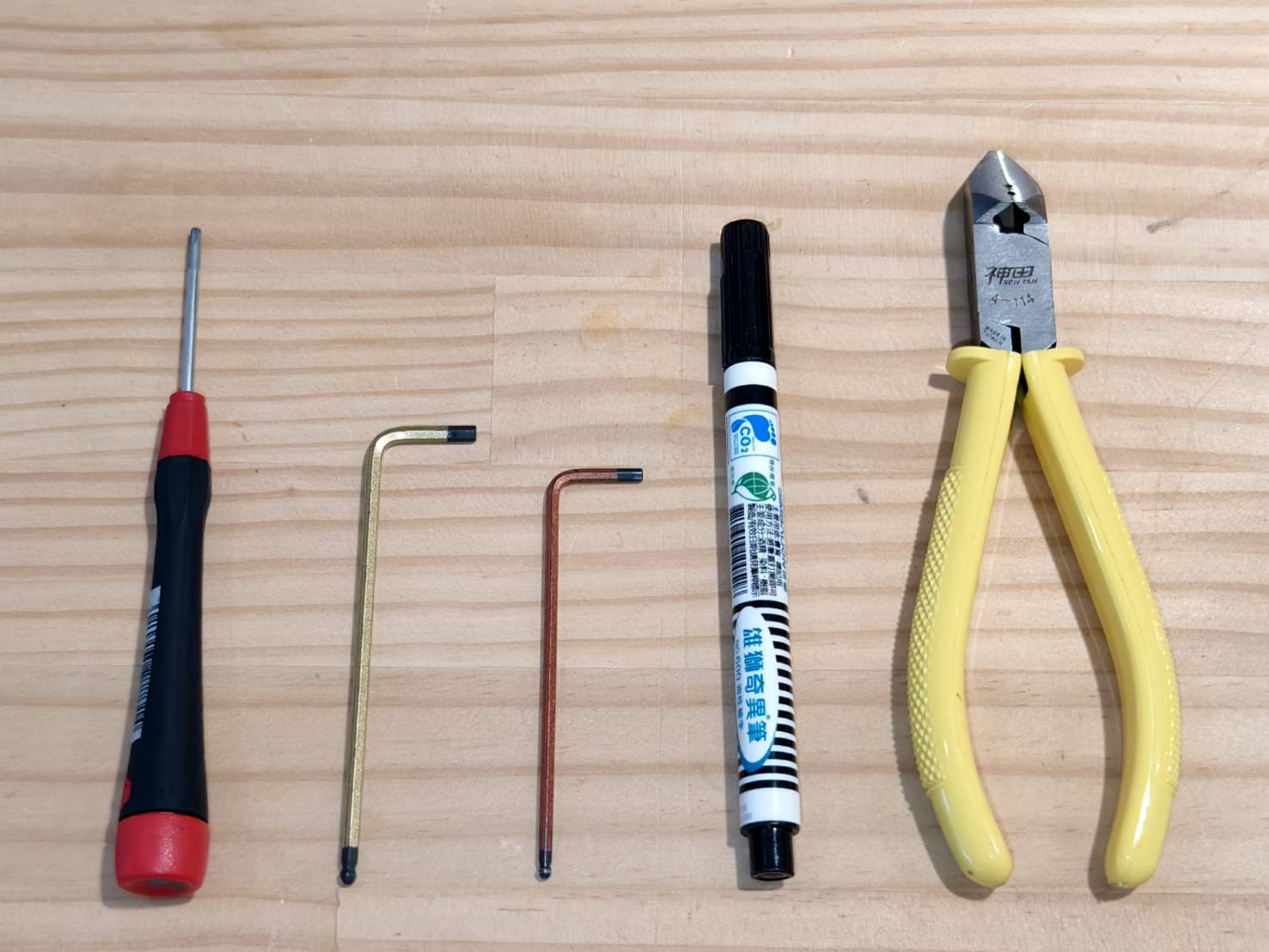

الأدوات
| 1 |
مفك توركس T8 مفك براغي |
| 2 |
مفتاح ألن 3 مم |
| 3 |
مفتاح ألن 2.5 مم |
| 4 |
قلم تحديد |
| 5 |
زرادية قطرية |
الخطوة 1
قم بإزالة وحدة الليزر أو الطباعة إذا كانت مثبتة.
الخطوة 2
استخدم مفتاح ألن لإزالة نابض الحزام على حزام المحور السيني.
الخطوة 3

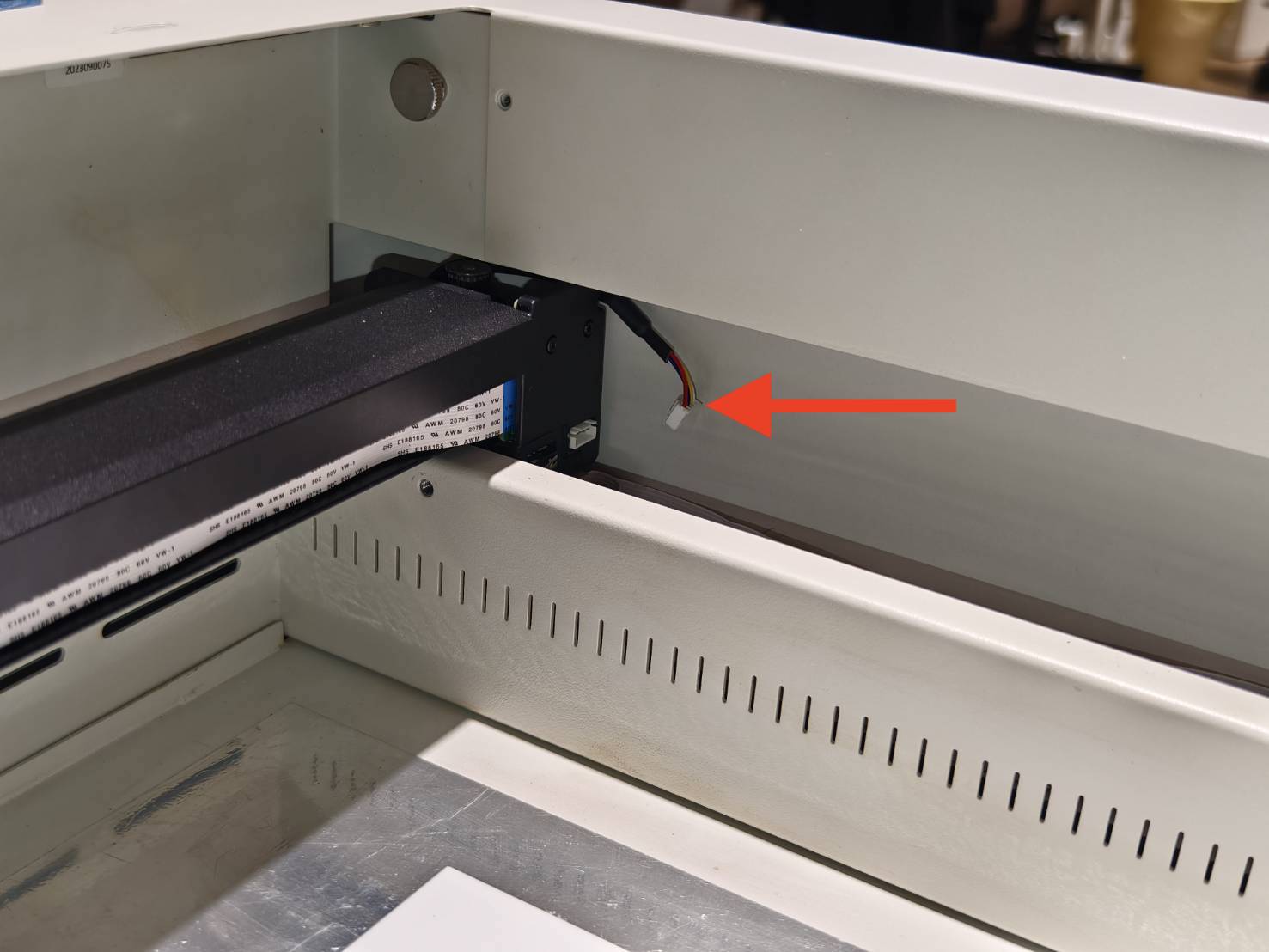

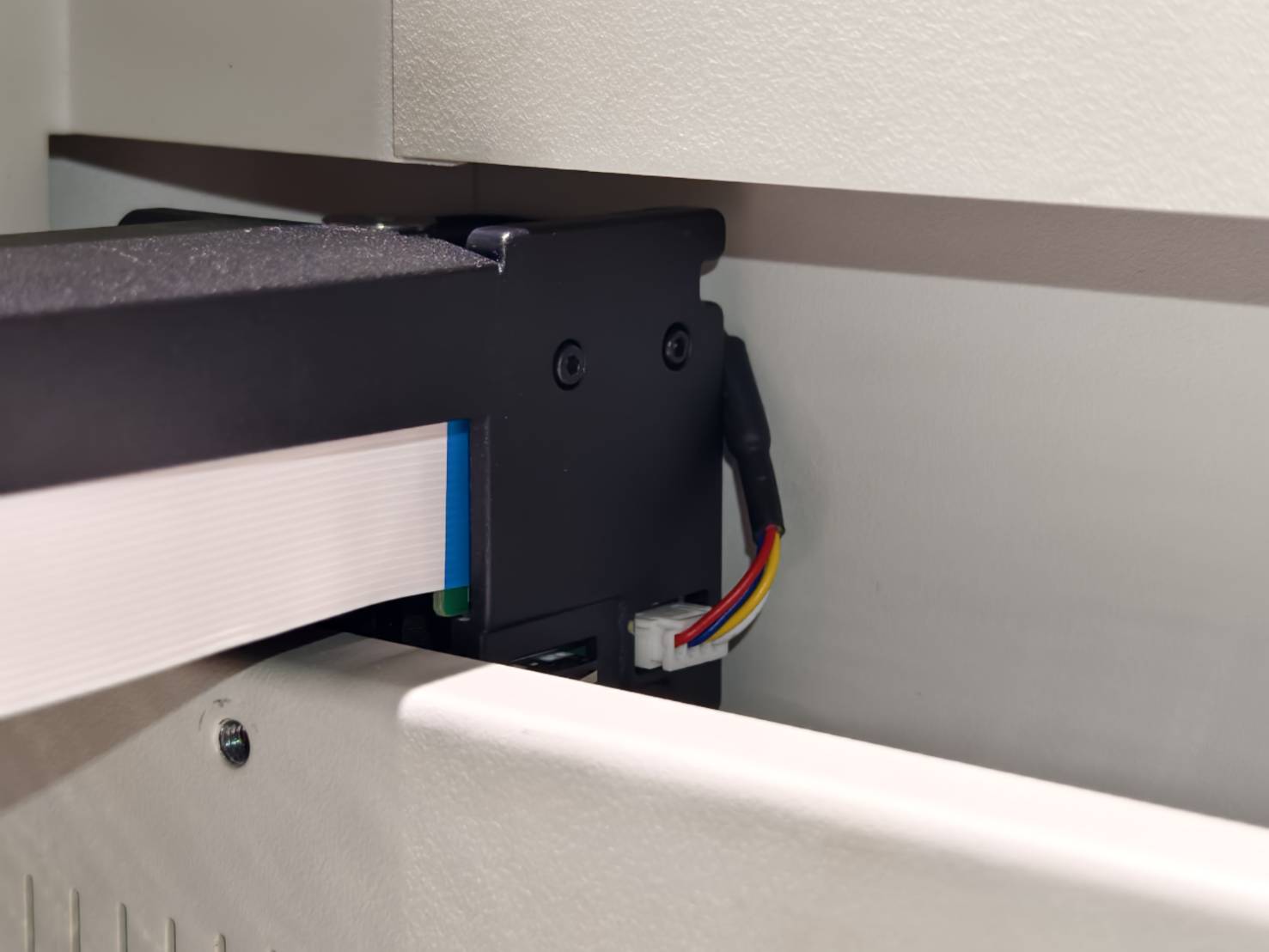

عند مواجهة لوحة التحكم بالجهاز، افصل كابل محرك المحور السيني الموجود على الجانب الأيسر.
الخطوة 4
قم بإيقاف تشغيل الجهاز، وافصل كابل الطاقة، ثم اقلب الجهاز.
الخطوة 5

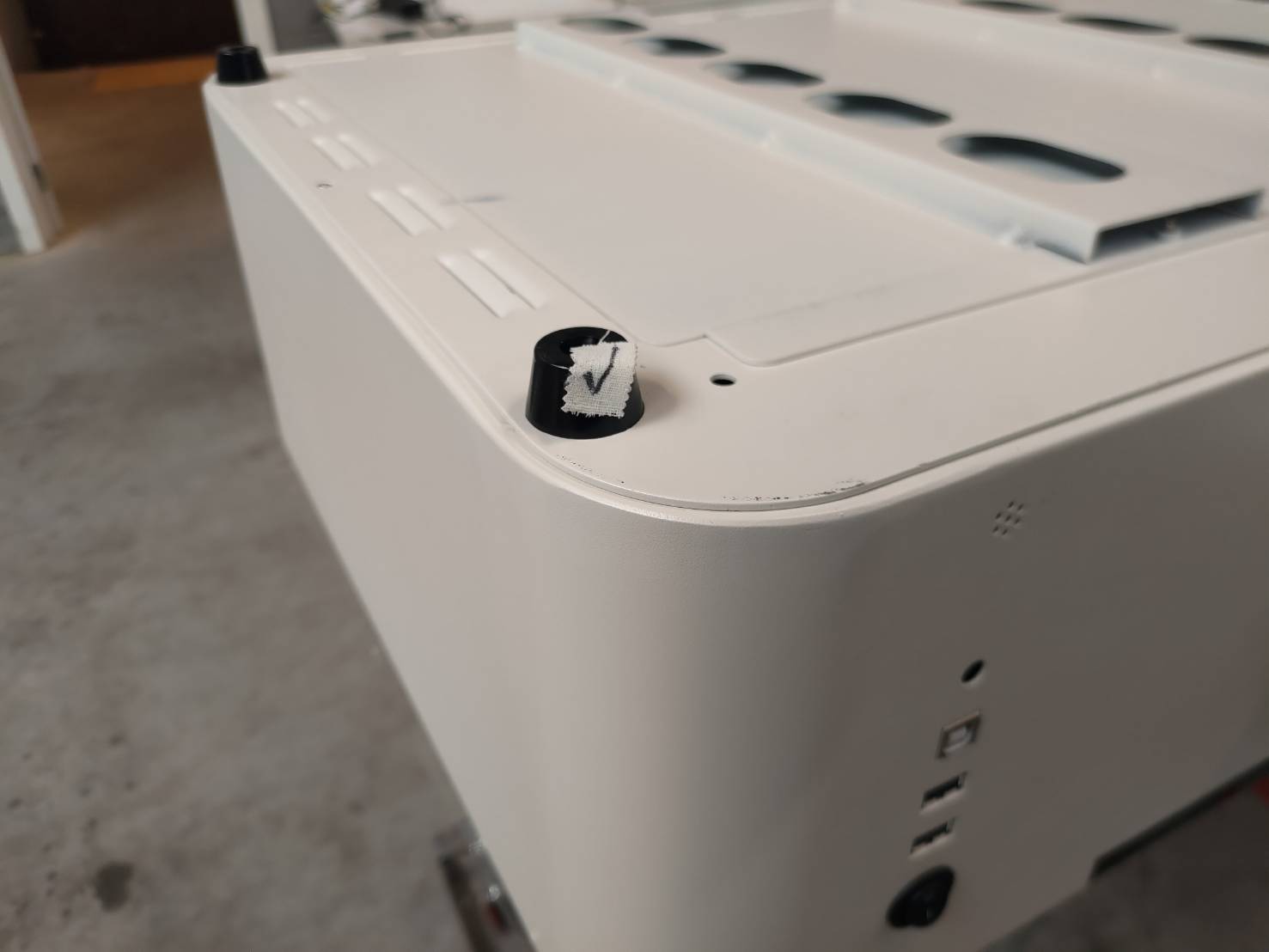

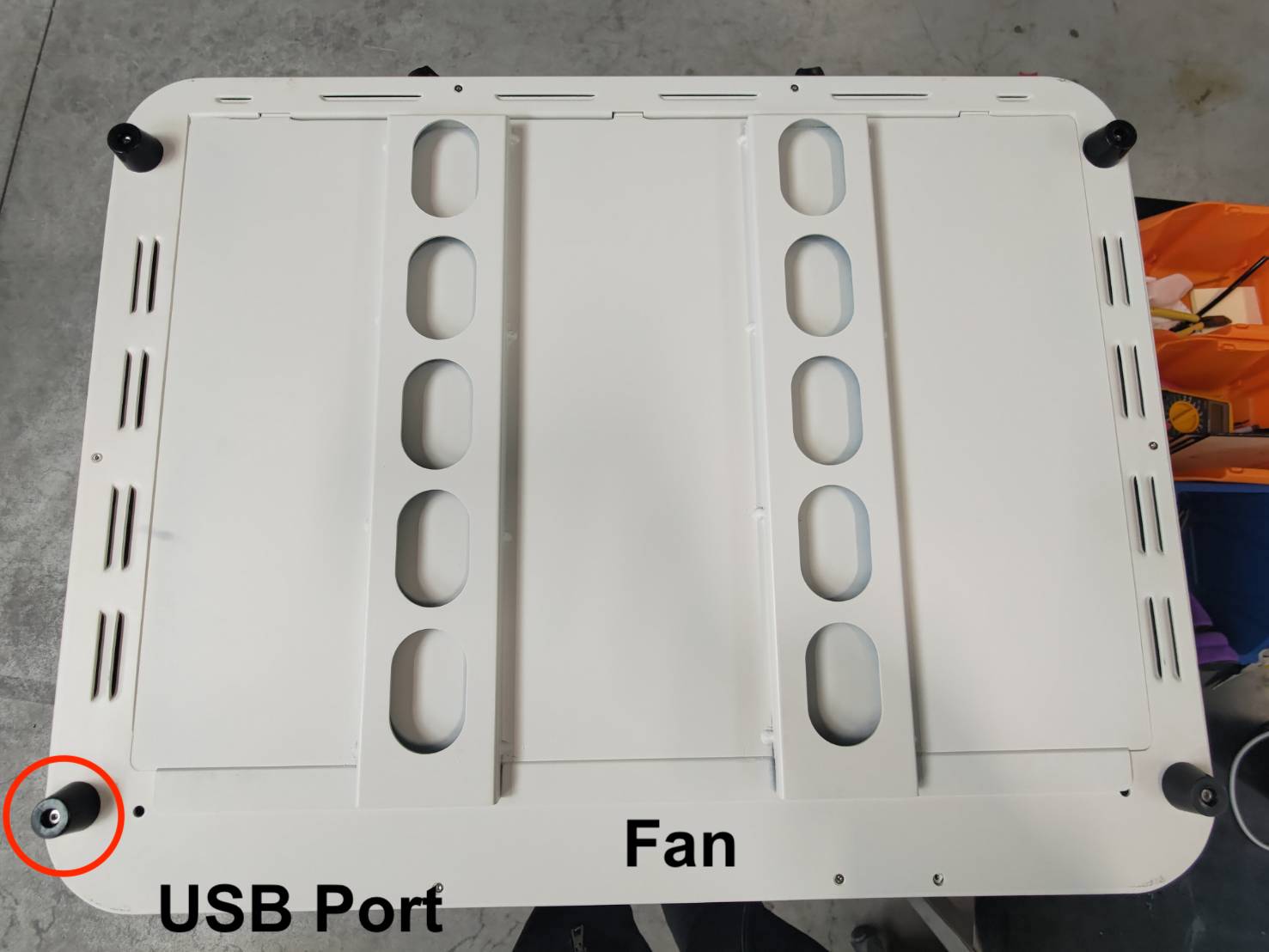

ضع علامة على القدم المطاطية والبرغي القريبين من منفذ USB.
الهدف من وضع العلامة هو أن برغي هذه القدم سيكون أقصر من البقية، ويجب أن يبقى في نفس الموضع.
الخطوة 6

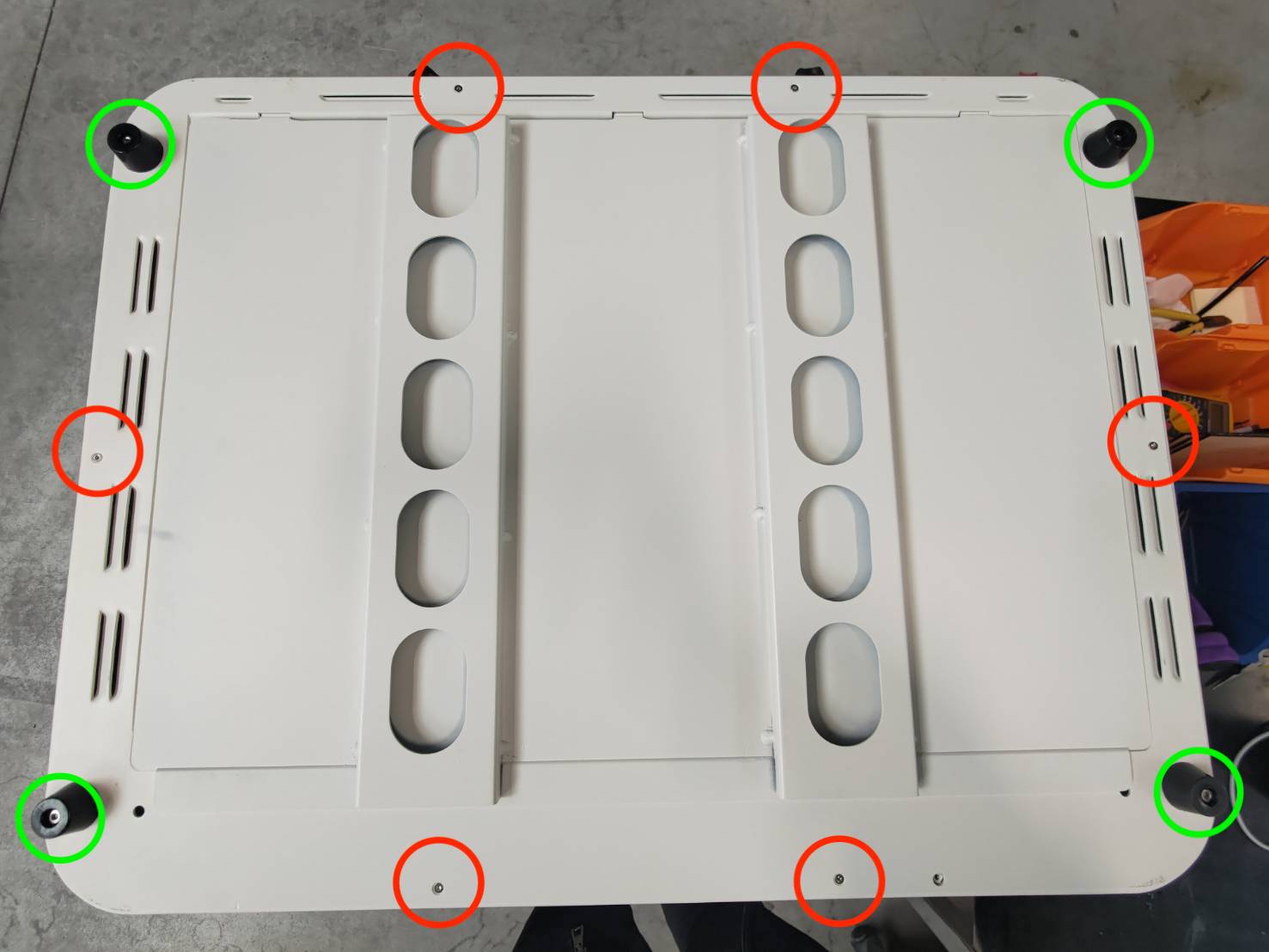

قم بفك البراغي السفلية.
(6 براغي T8 و 4 براغي سداسية 3 مم)
الخطوة 7
اقلب الجهاز وقم بفك البراغي الجانبية (برغيان T8)
الخطوة 8

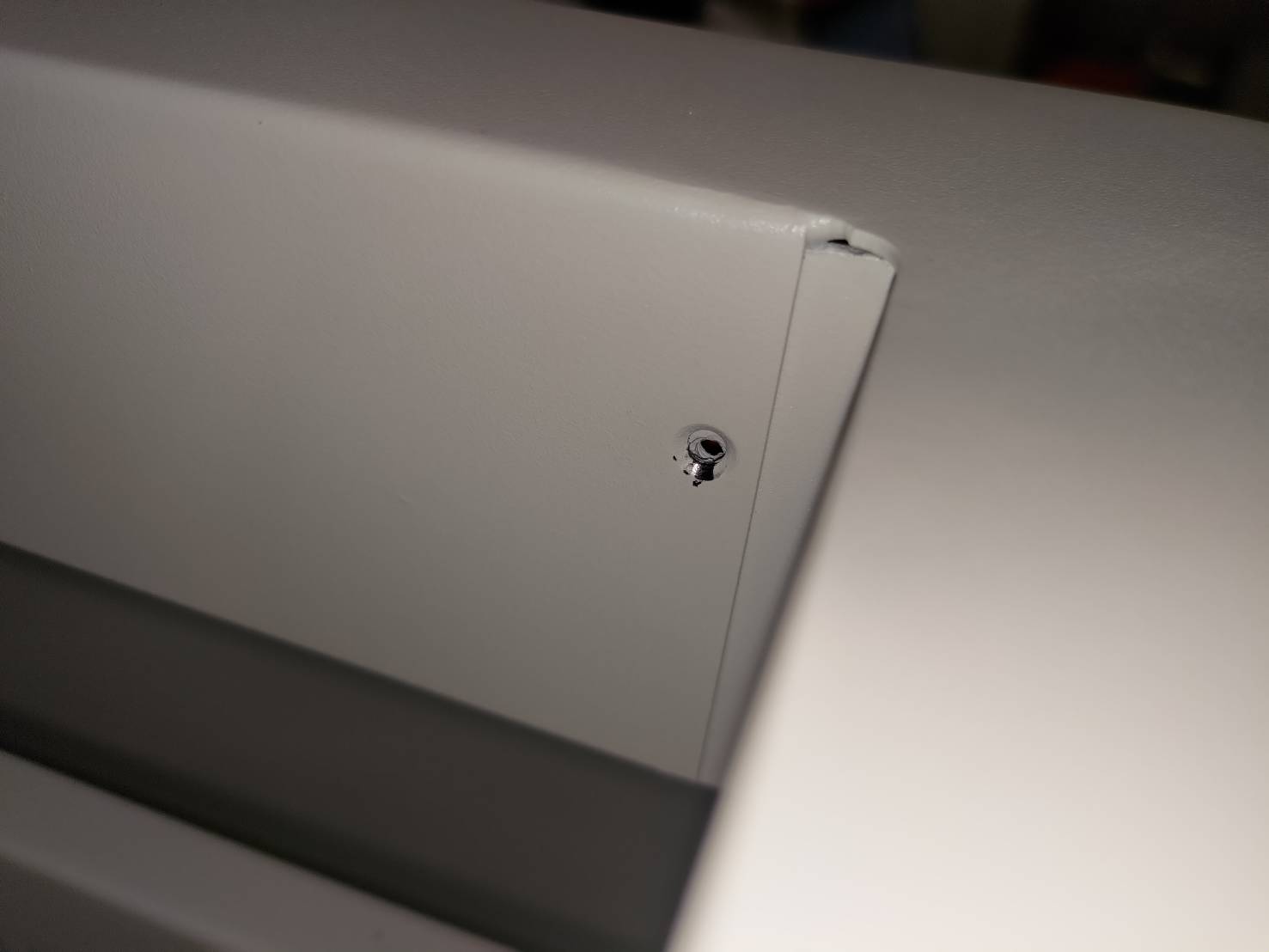

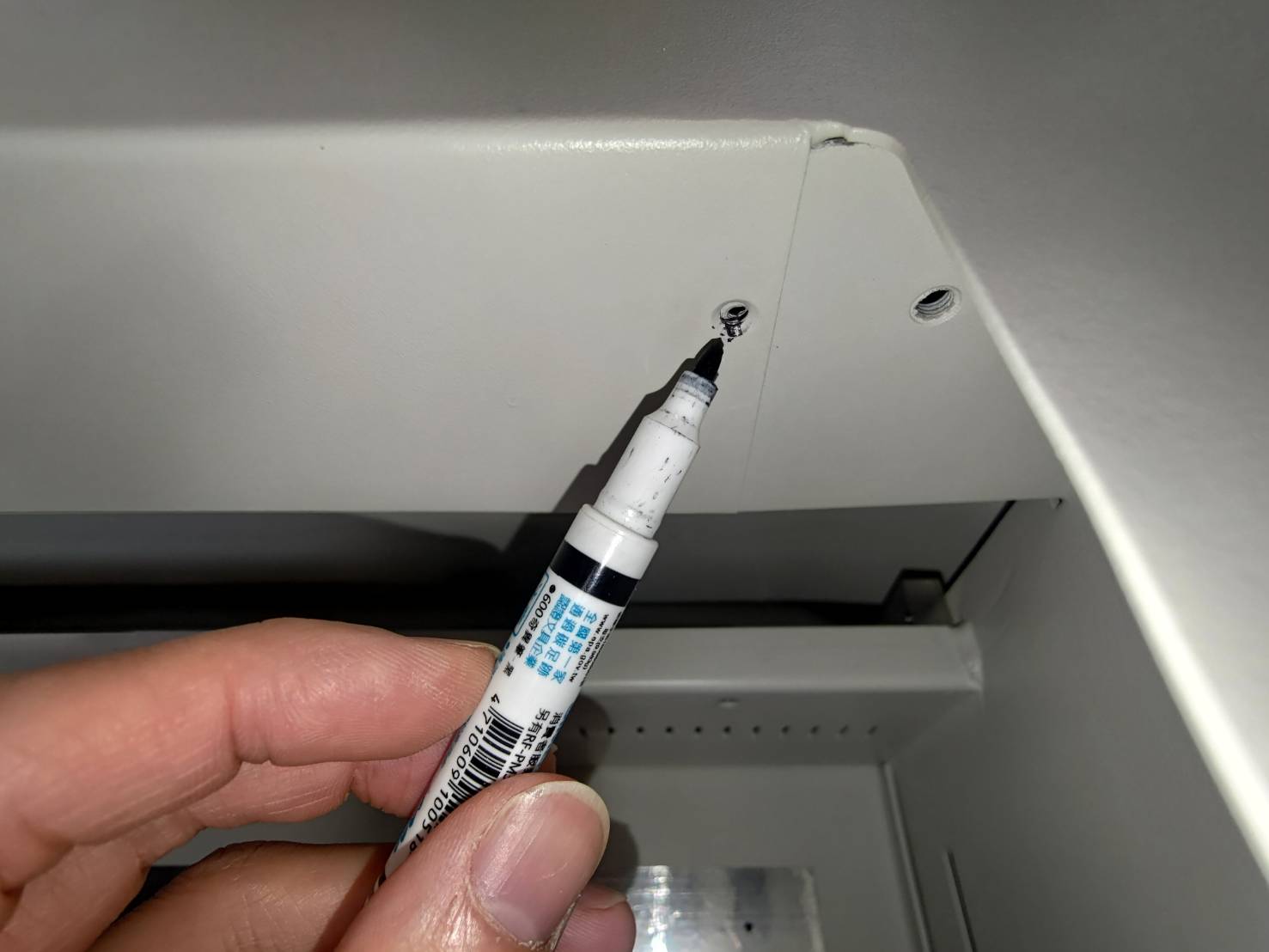

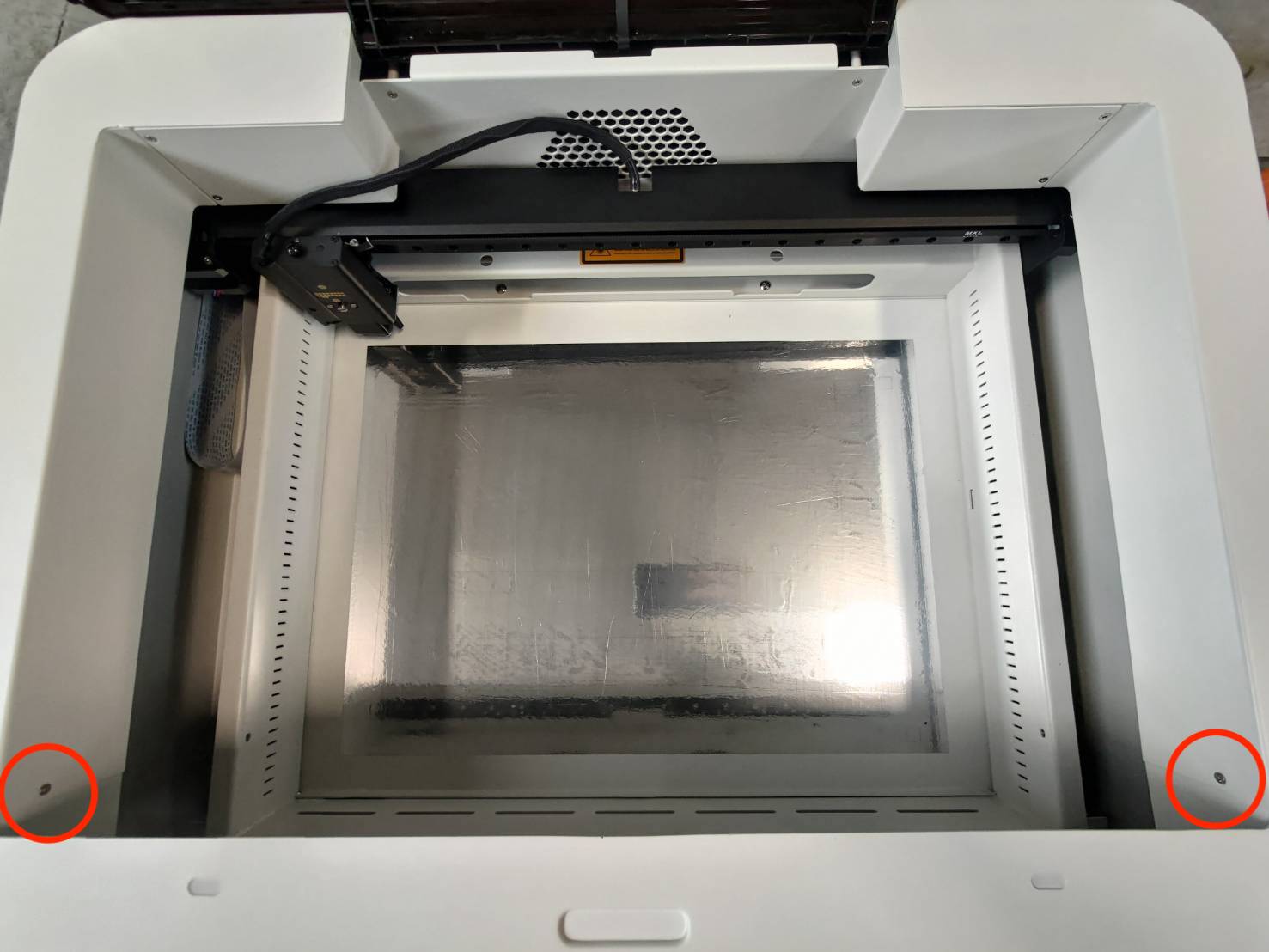

ضع علامة على ثقوب البراغي على كلا الجانبين باستخدام القلم.
الهدف هو تذكير نفسك بأن الجوانب المعلمة ستكون مواجهة لمنطقة العمل عند التجميع.
الخطوة 9

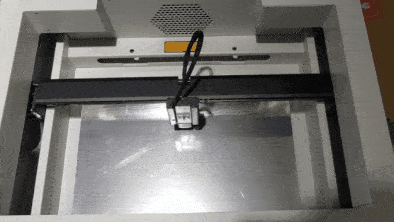

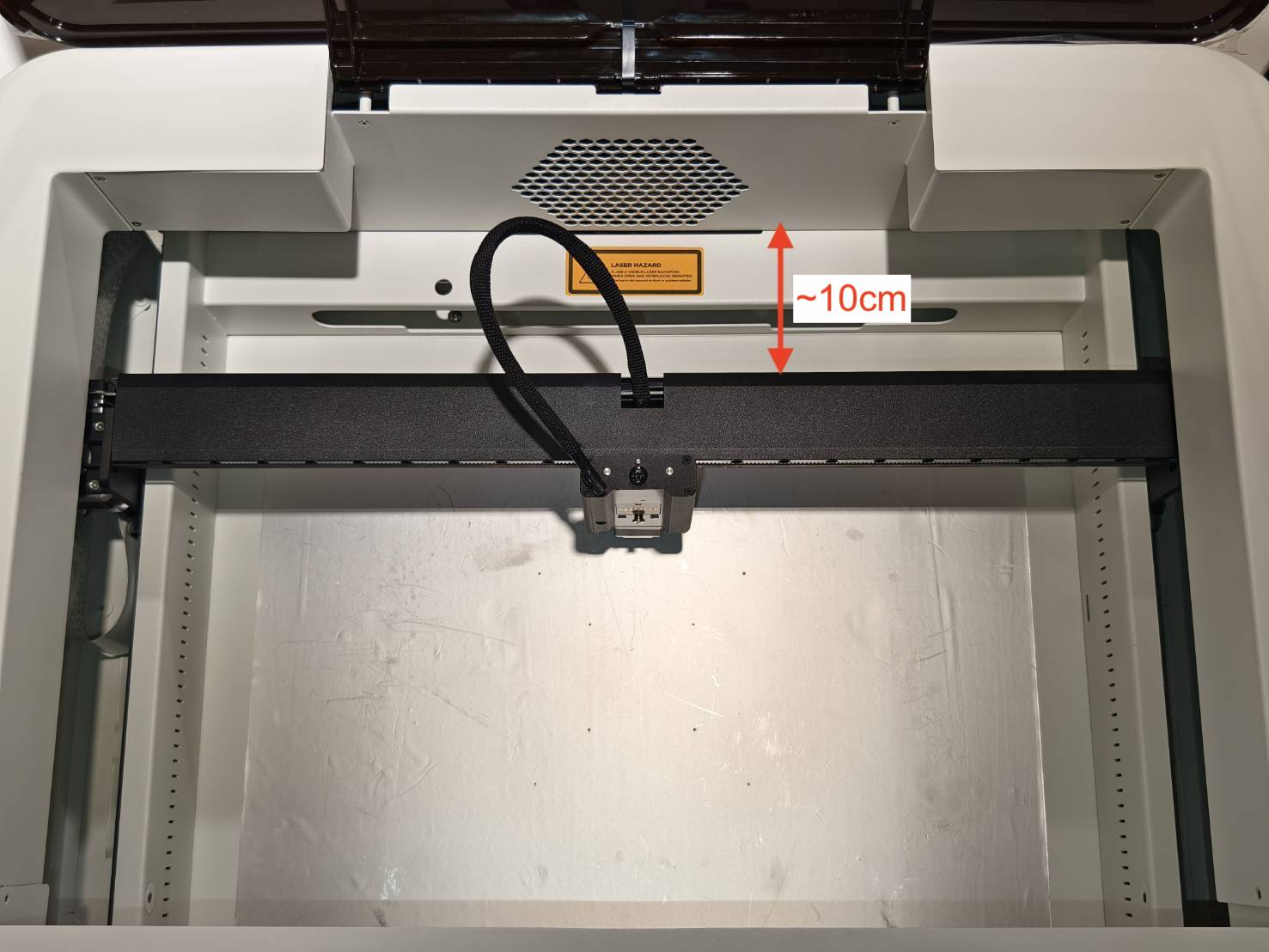

حرك قاعدة الوحدة إلى موضع يبعد حوالي 10 سم عن الإطار.
(الهدف هنا هو عدم إعاقة عارضة المحور السيني. إذا كانت في الخلف تمامًا، ستنغلق بعد الرفع، ولن يمكن الوصول إلى محرك المحور السيني. أما إذا كانت في الوسط، فقد يتلف كابل المحور الصادي ذو الـ 38 سنًا)
الخطوة 10

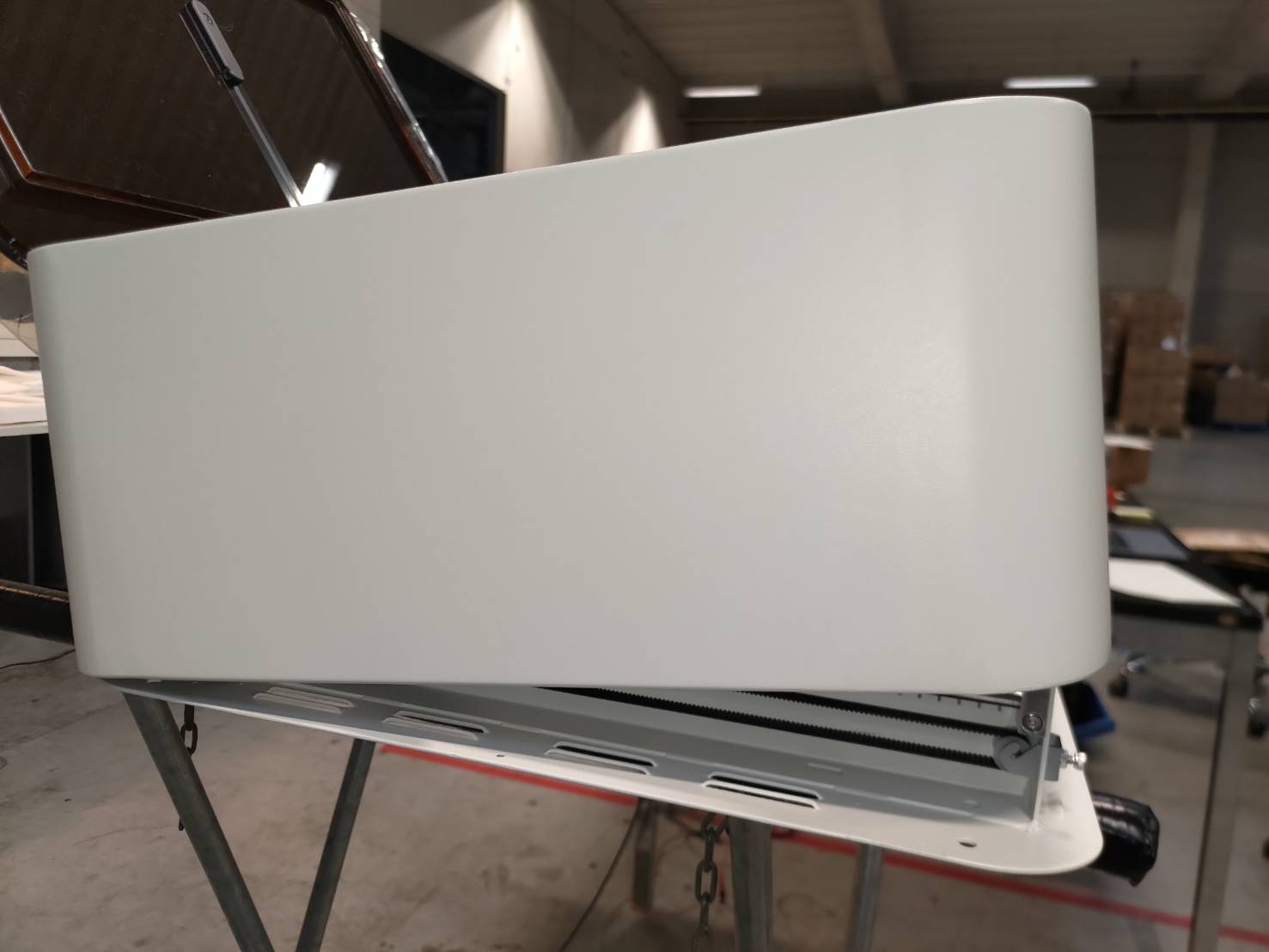

ارفع الإطار العلوي بكلتا يديك وضعه على الدعامات.
(احرص على عدم انحشار الأسلاك بين الإطارات.)

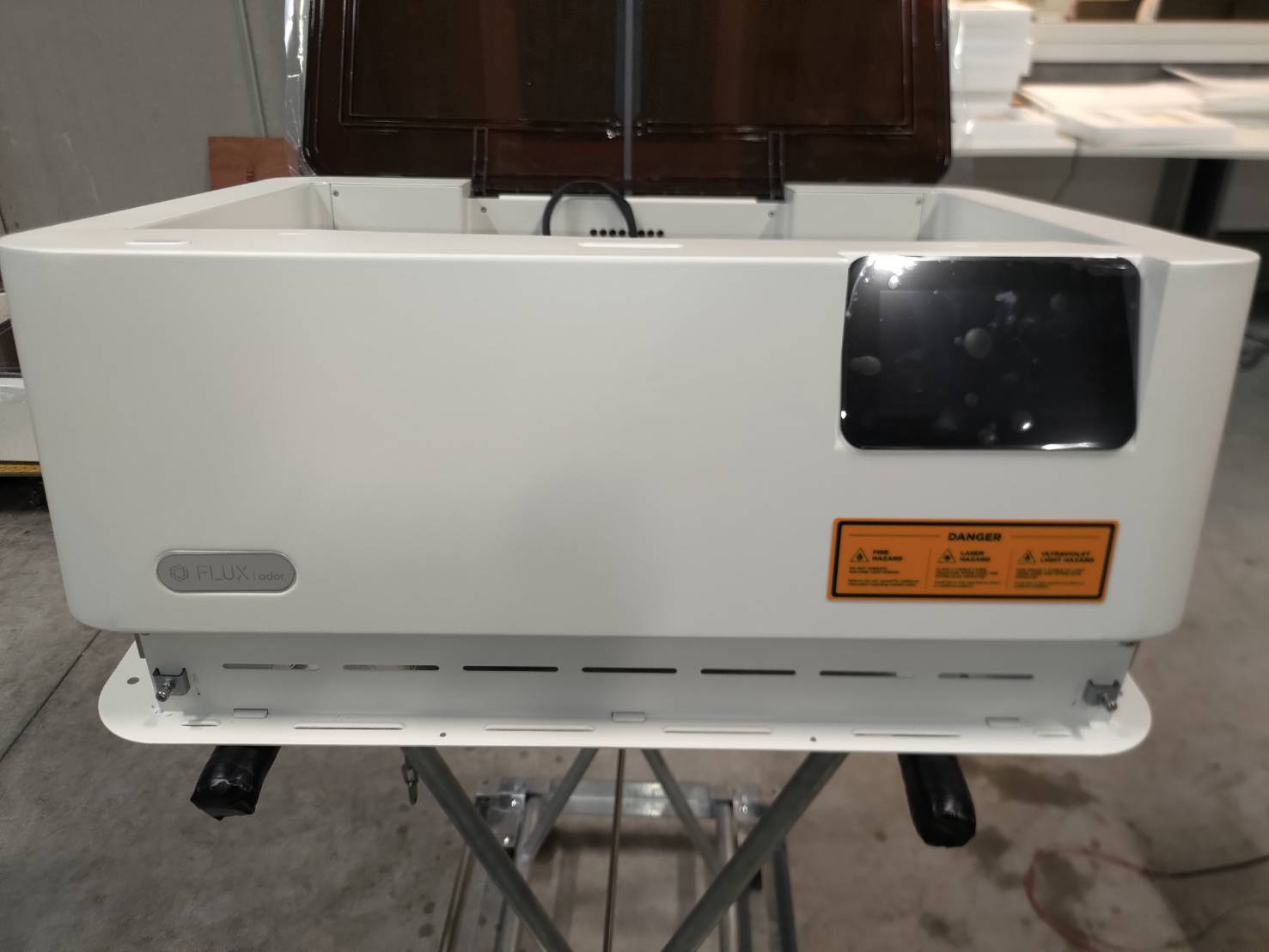

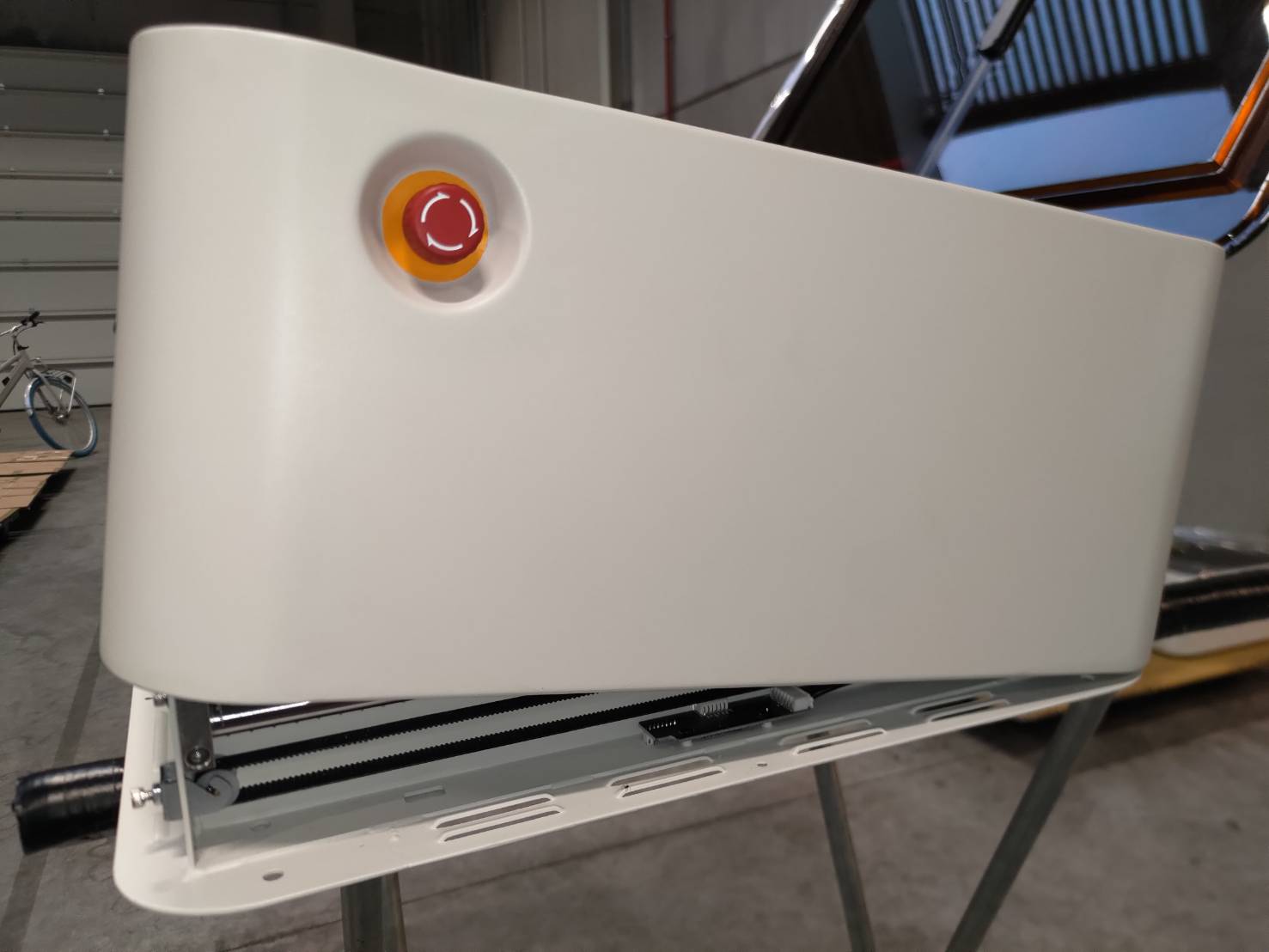

مثال على استقرار الإطار على الدعامات:
مثال فيديو للرفع (تم تصوير الفيديو داخل الجهاز):
الخطوة 11

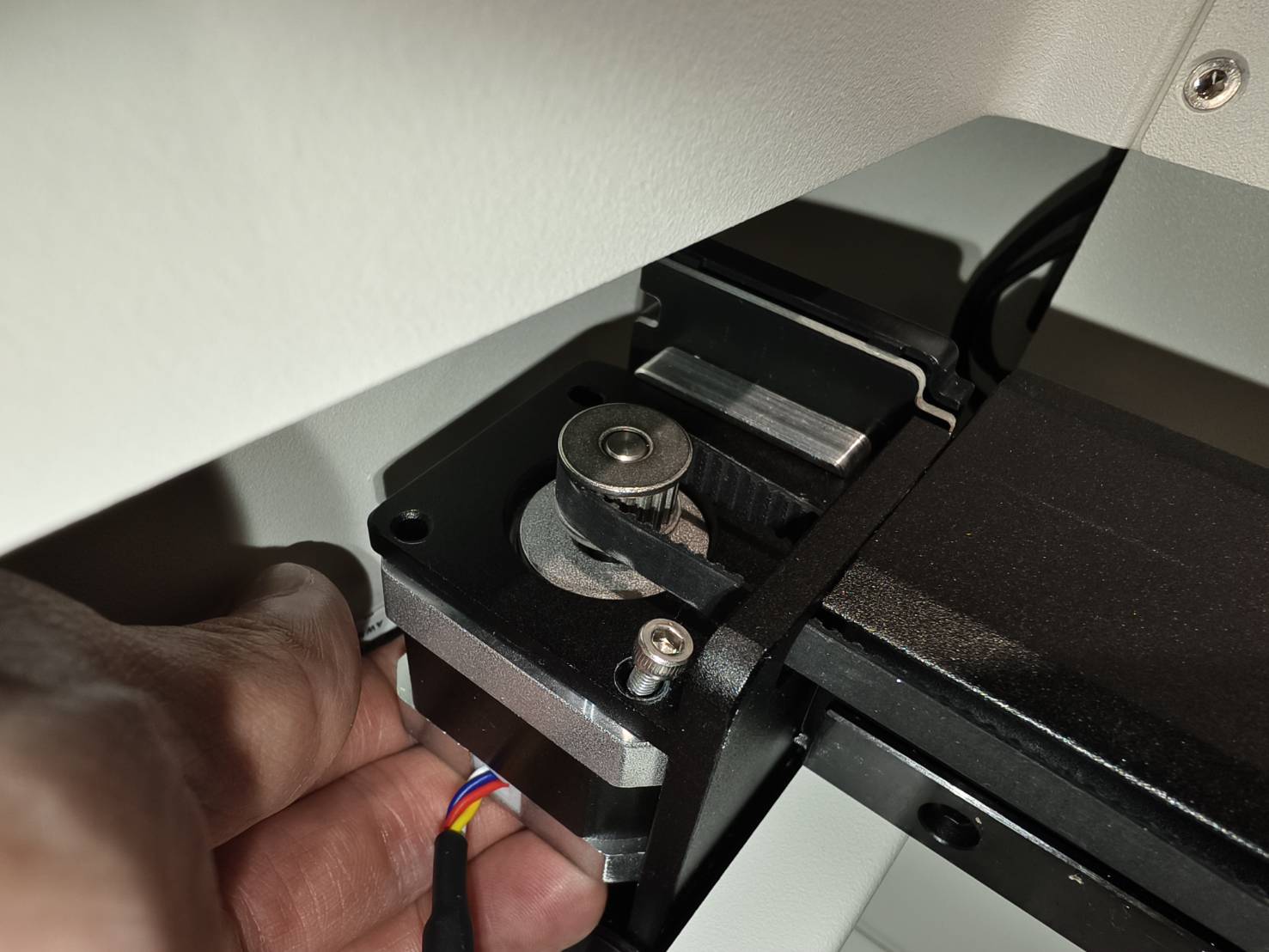

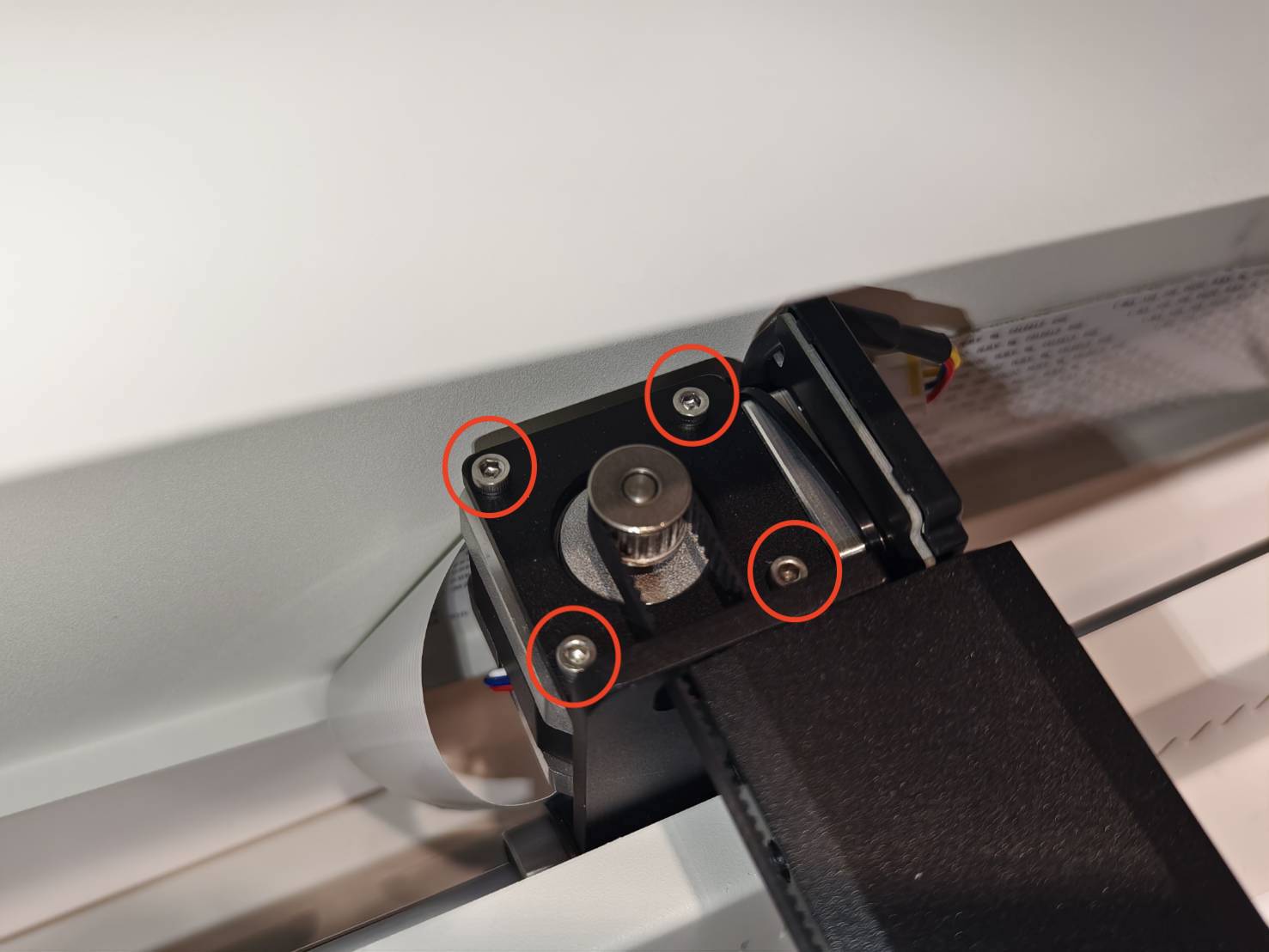

قم بفك محرك المحور السيني عن طريق فك هذه البراغي الأربعة باستخدام مفتاح ألن مقاس 2.5 مم.
الخطوة 12

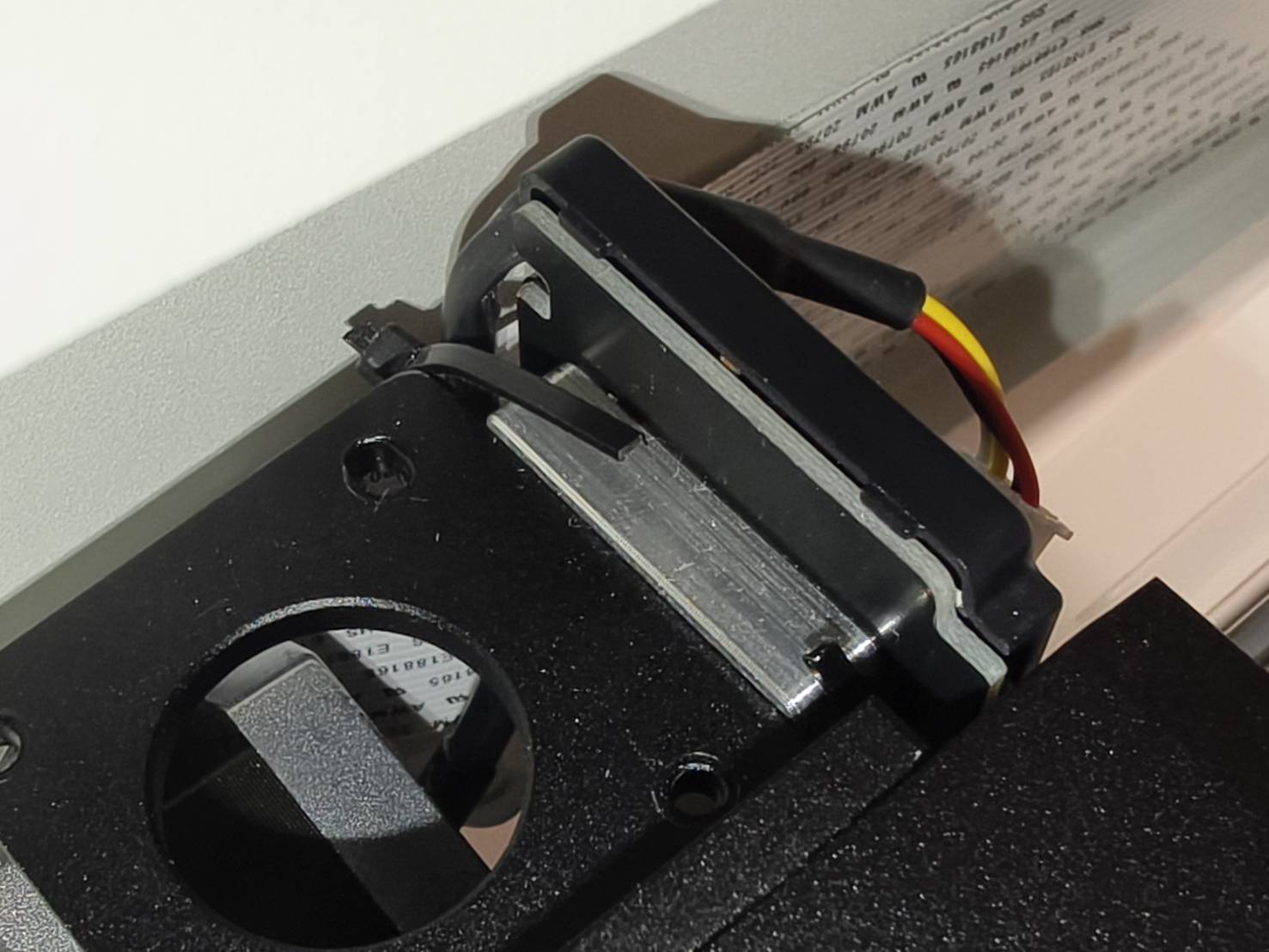

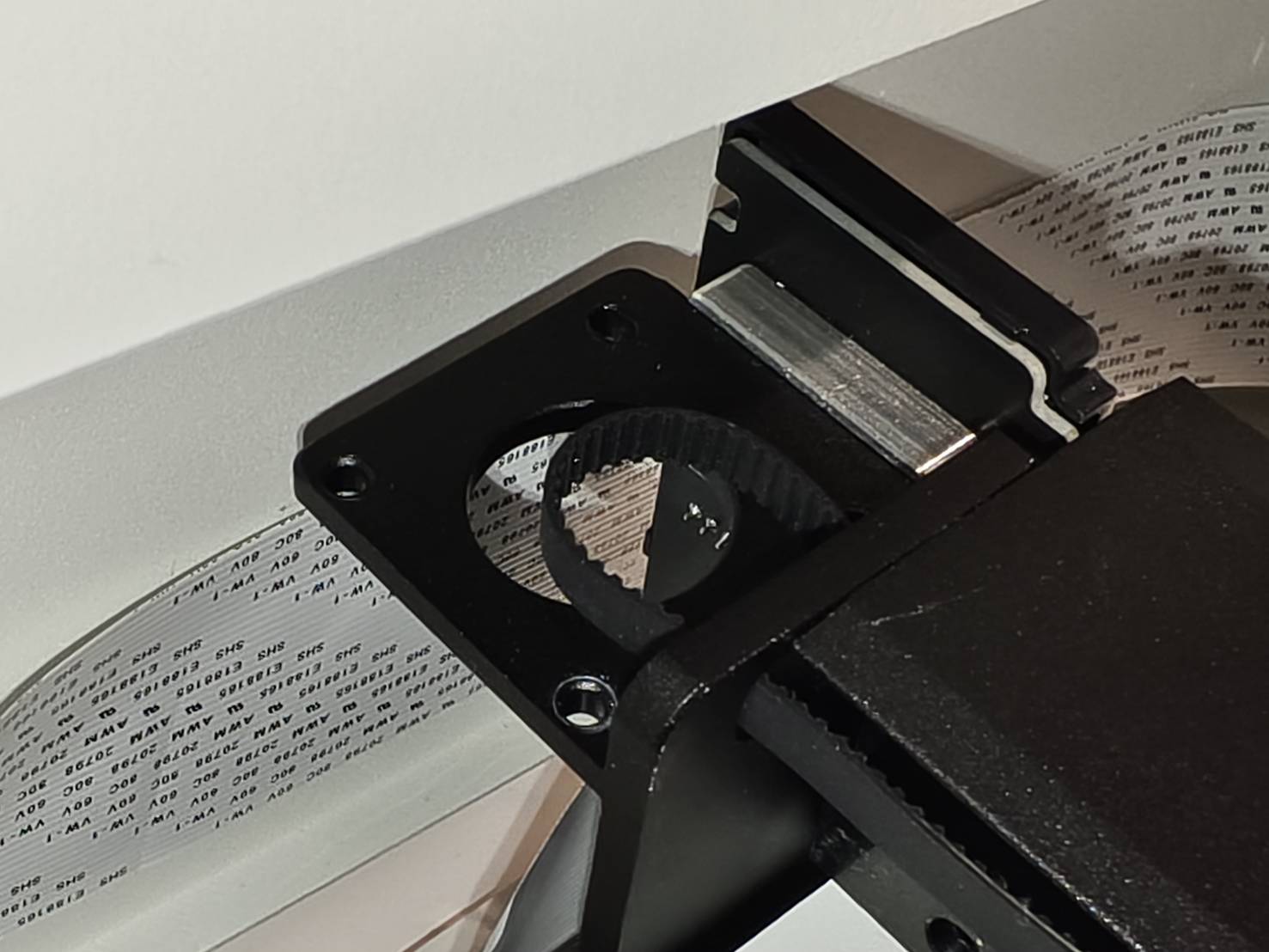

اقطع رباط الكابل لتتمكن من إزالة المحرك.
الخطوة 13

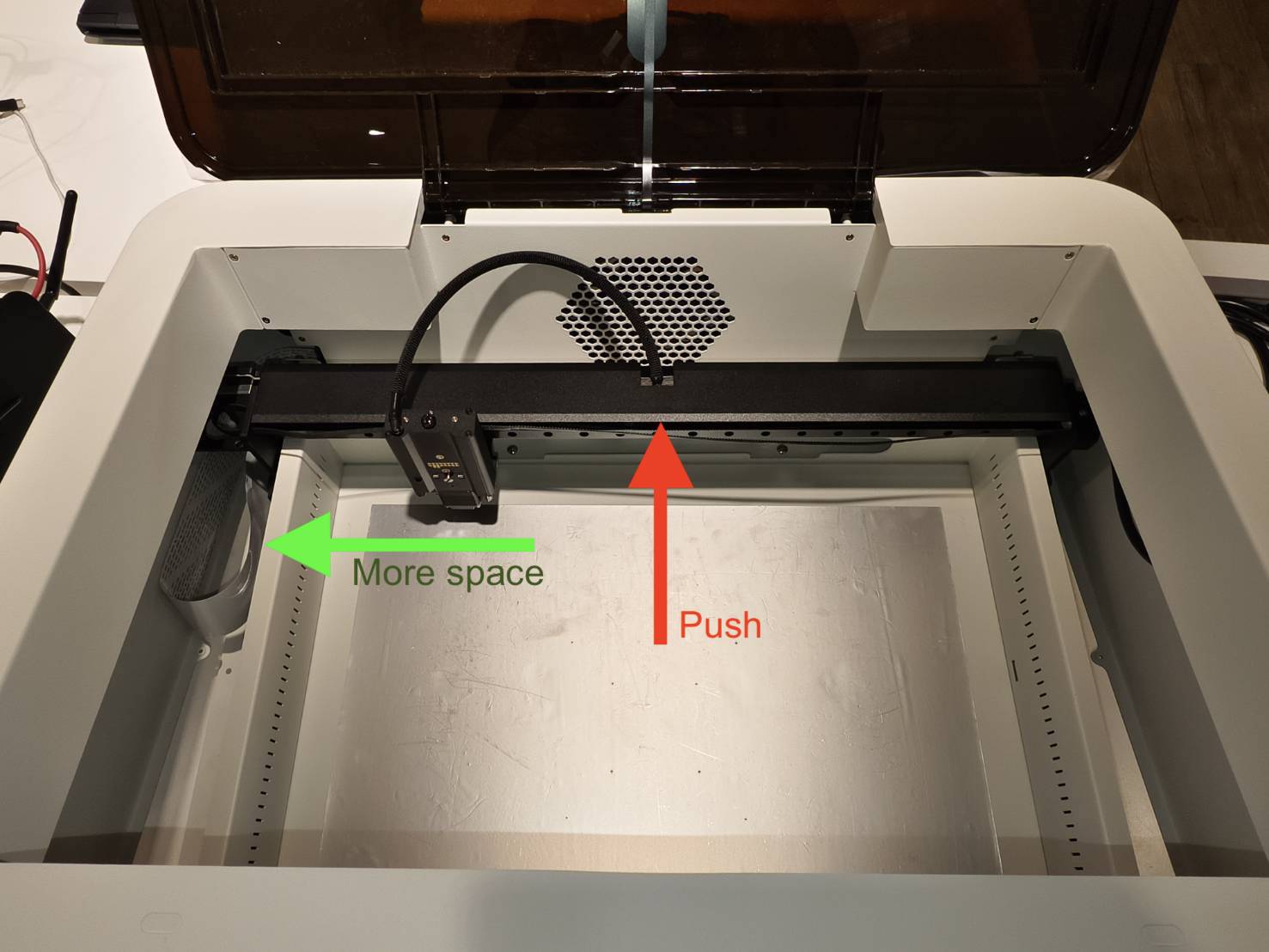

ادفع المحور السيني برفق إلى الخلف. سيوفر هذا مساحة أكبر للجانب الأيسر.
الخطوة 14

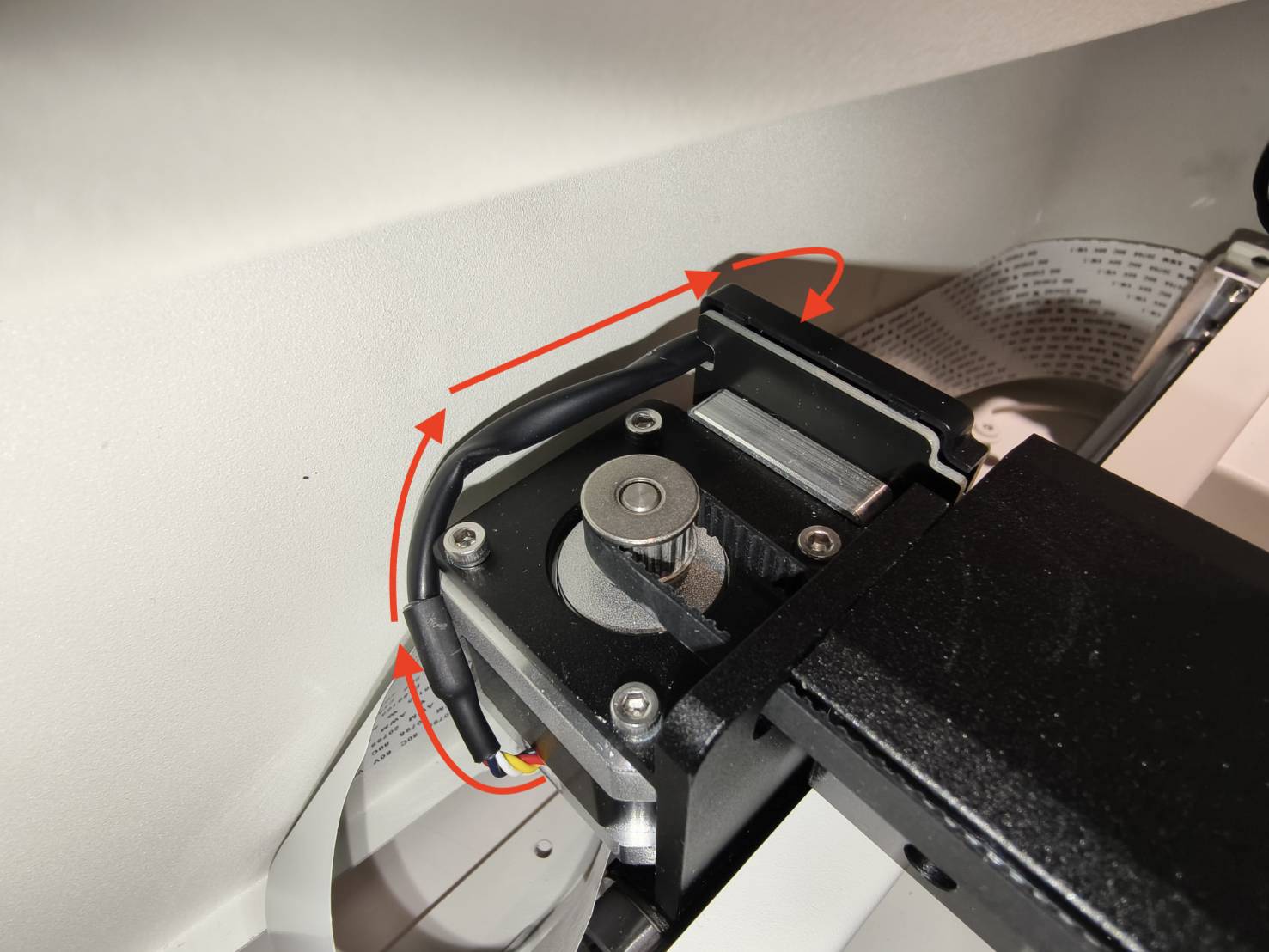

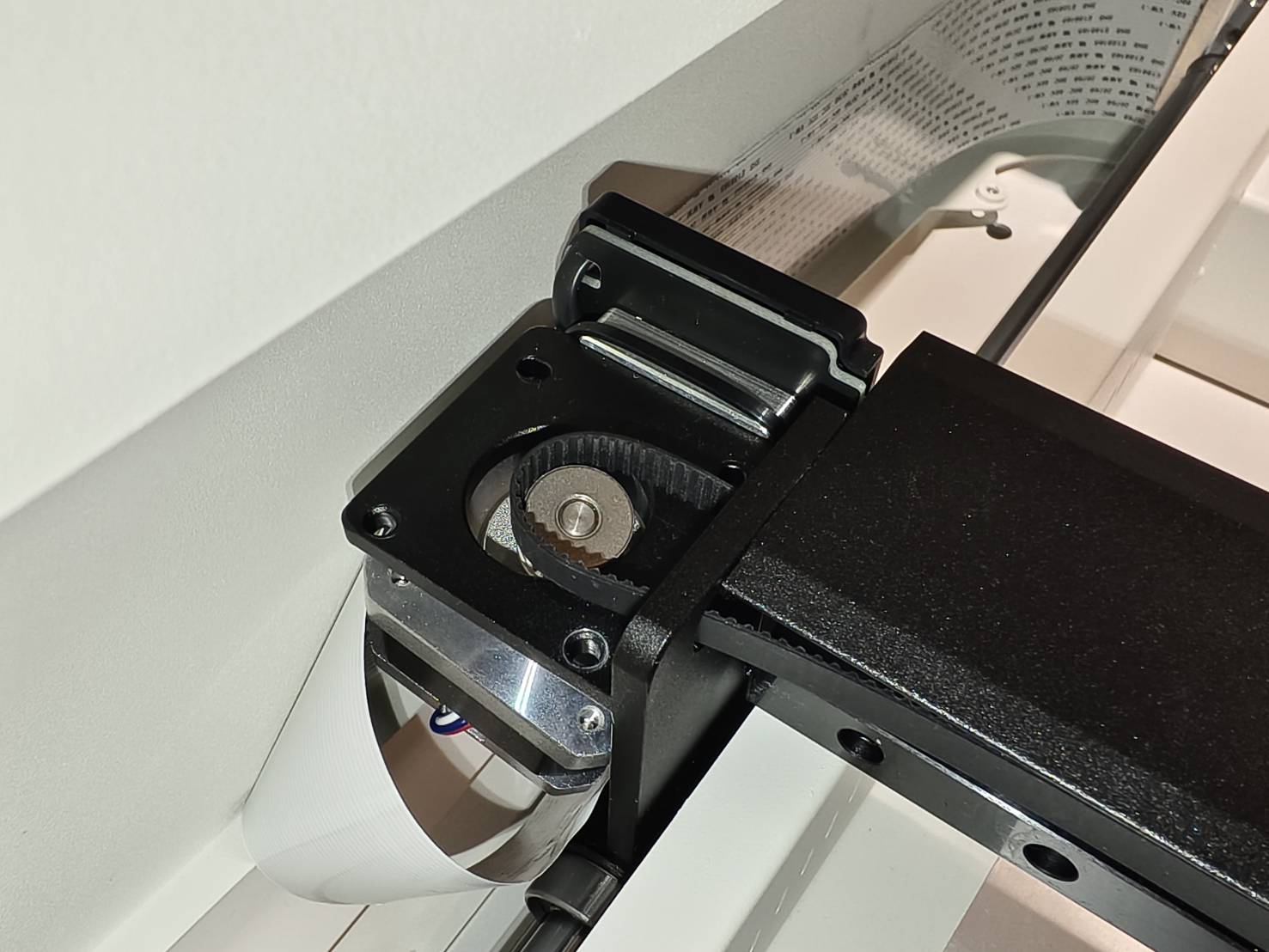

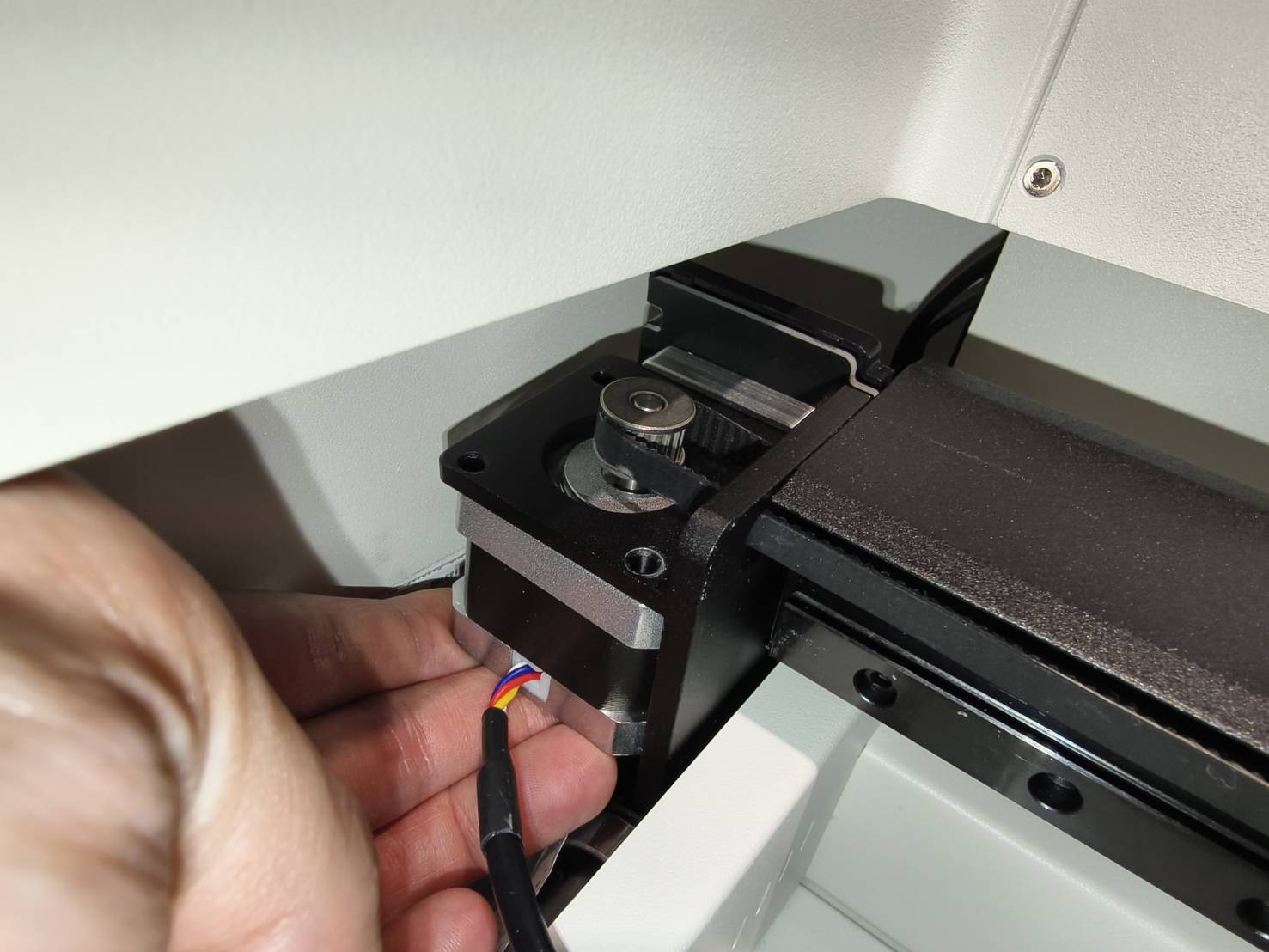

قم بتركيب محرك المحور السيني الجديد عن طريق تثبيت الحزام على الترس أولاً.
تأكد من أن الحزام في الوضع الصحيح قبل تركيبه على المحرك.
يجب أن تكون أسلاك المحرك متجهة للخارج، كما هو موضح في الصورة أدناه.
الخطوة 15

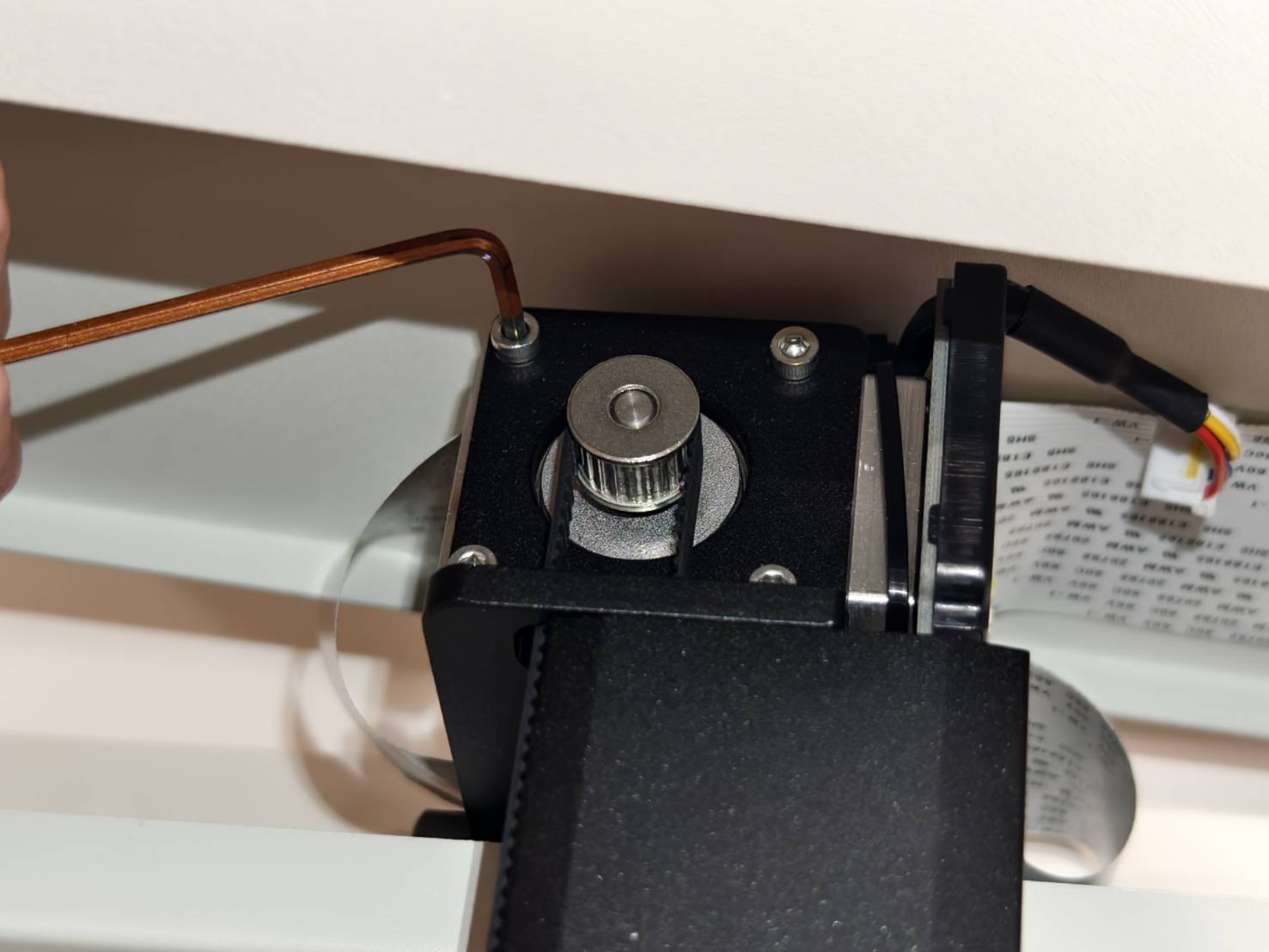

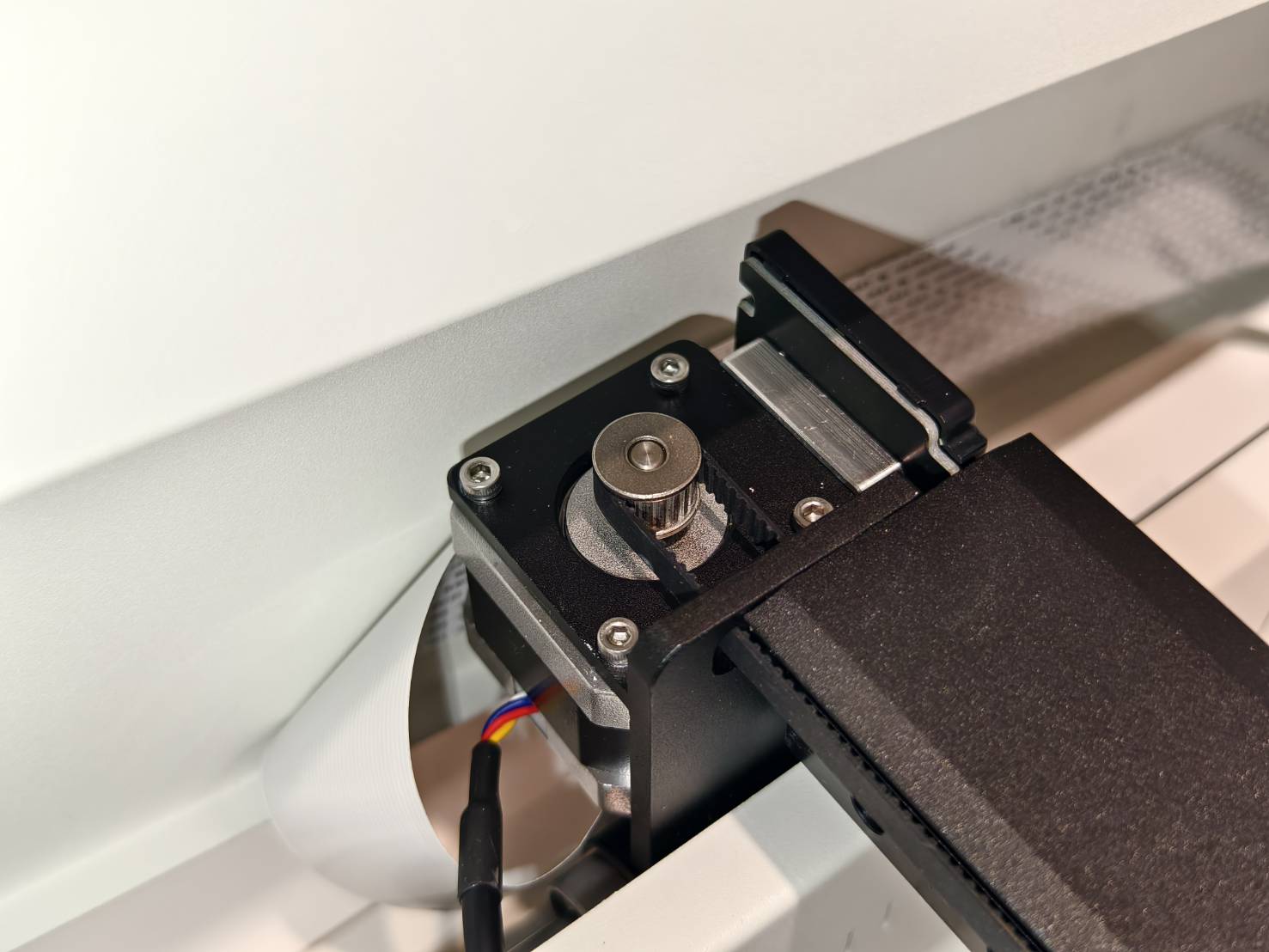

أعد ربط البراغي الأربعة لتثبيت المحرك باستخدام مفتاح ألن مقاس 2.5 مم.
الخطوة 16

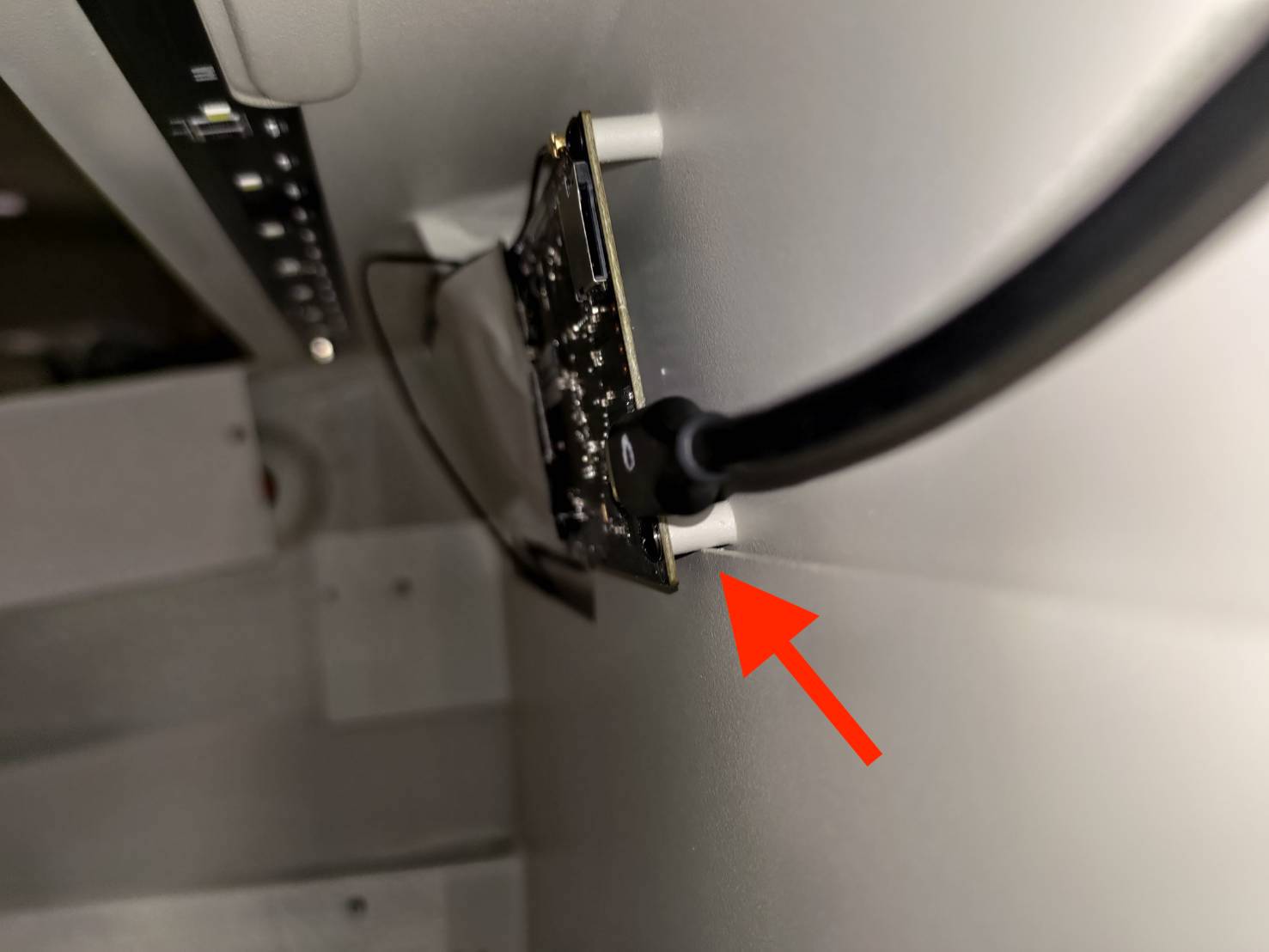

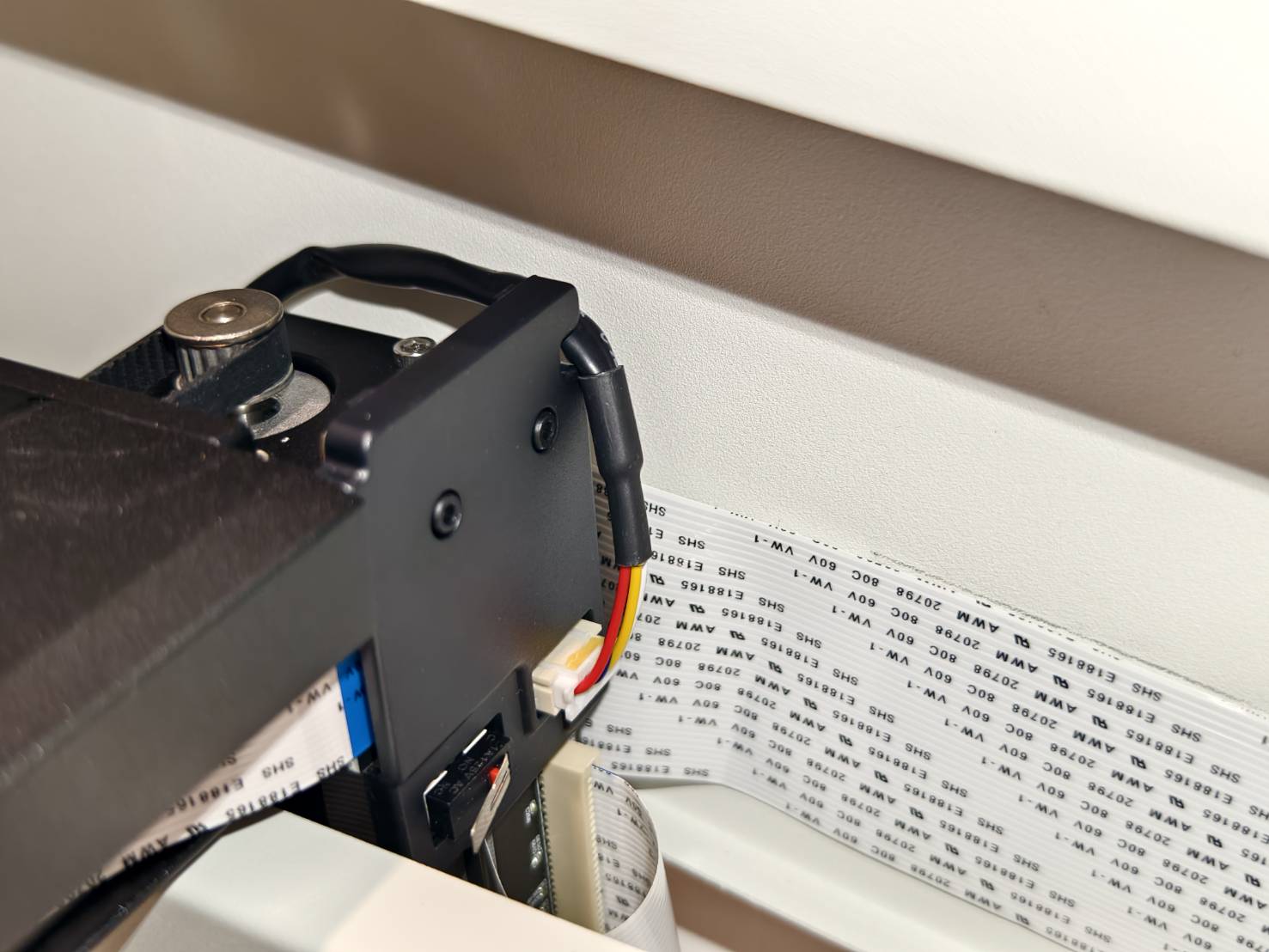

قم بتوصيل كابل المحرك بلوحة التحكم للمحور السيني كما هو موضح في الصور أدناه.
الخطوة 17
أعد الإطار العلوي إلى موضعه الأصلي.
يرجى ملاحظة أن فتحات البراغي المُعلّمة يجب أن تكون مواجهة لمنطقة العمل.
إعادة الإطار إلى موضعه:
الخطوة 18
اربط البراغي الجانبية.
الخطوة 19
اقلب الجهاز. قم بربط جميع البراغي في الجزء السفلي.
يرجى ملاحظة أن القدم والبرغي المُشار إليهما يجب أن يكونا في موضع قريب من منافذ USB.
نصيحة:
يُفضل عدم إحكام ربط البراغي بشكل كامل في البداية، حيث قد تكون بعض البراغي غير متحاذية مما يصعب إدخالها. لذا، يُوصى بإحكام ربط جميع البراغي بعد تركيبها جميعًا.
الخطوة 20
اقلب الجهاز. حرك قاعدة الوحدة للتأكد من إمكانية تحريكها بحرية.
|
|
الخطوة 21
حاول فك برغي القدم المطاطية القريب من منافذ USB ثم حاول تحريك قاعدة الوحدة مرة أخرى.
الخطوة 22
أعد تركيب النابض على حزام المحور السيني.
