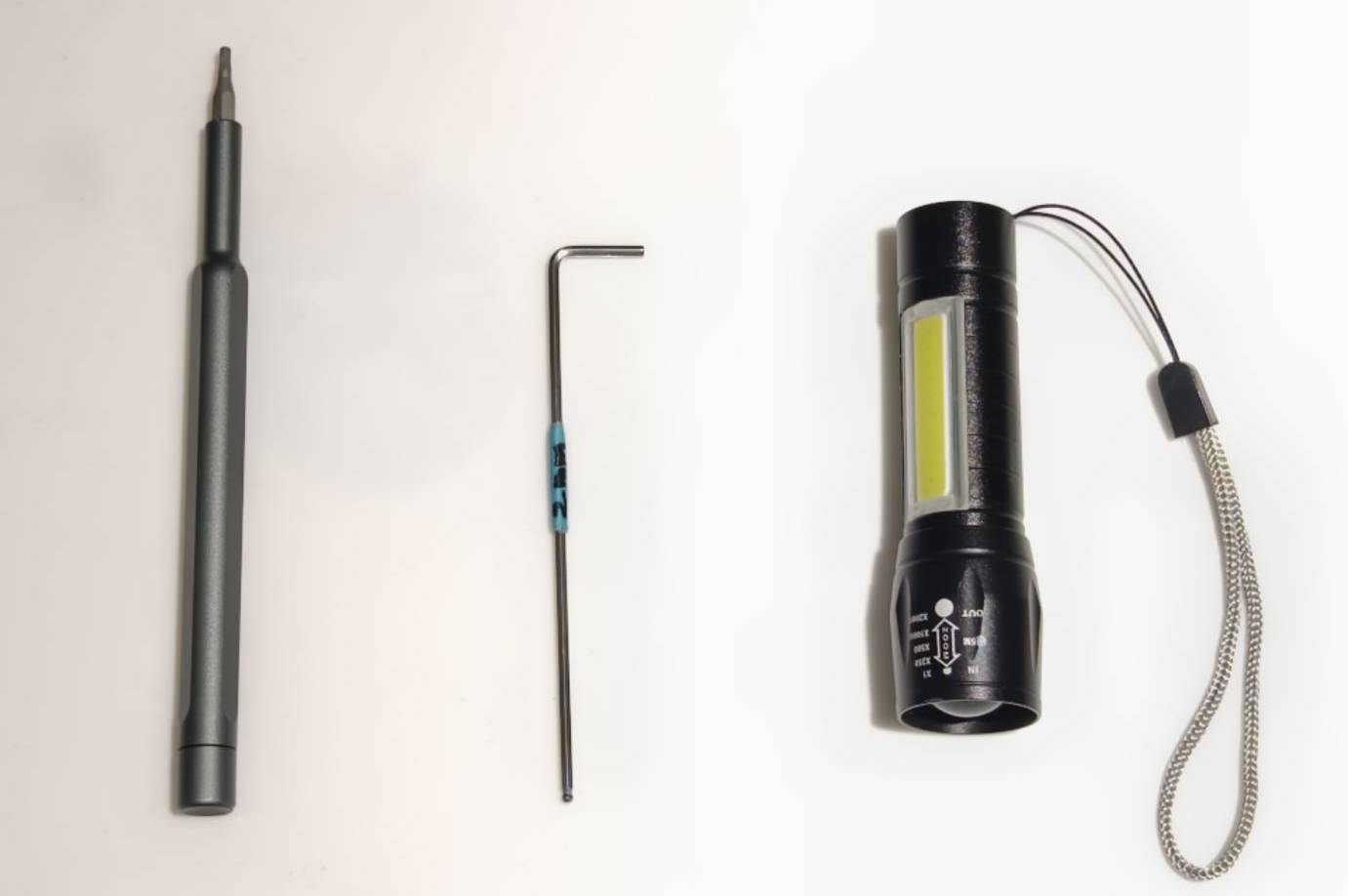

الأدوات
1｜مفك سداسي 2 مم
2｜مفتاح ألن 2 مم (اختياري)
3｜مصباح يدوي صغير (اختياري)
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2

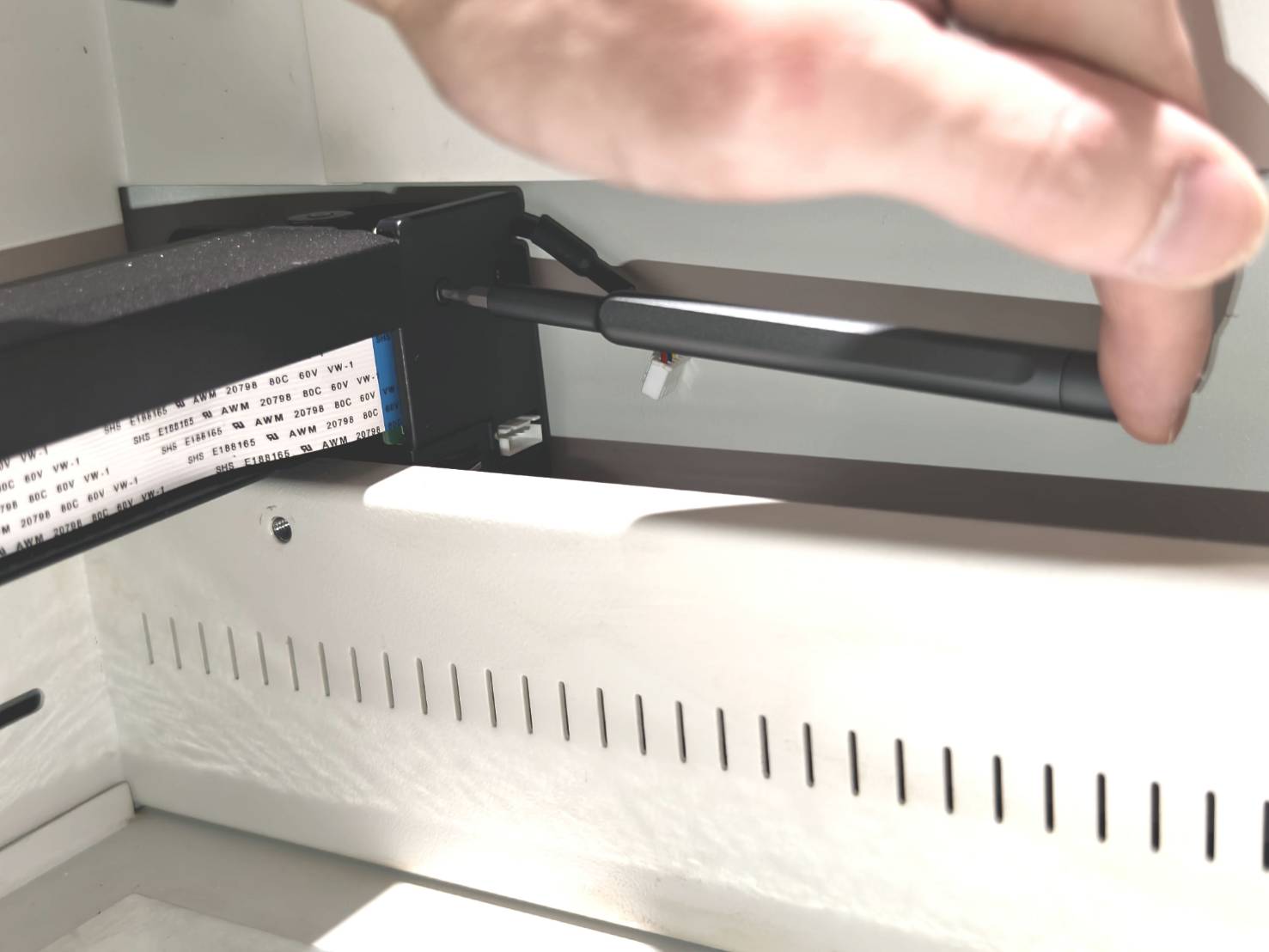

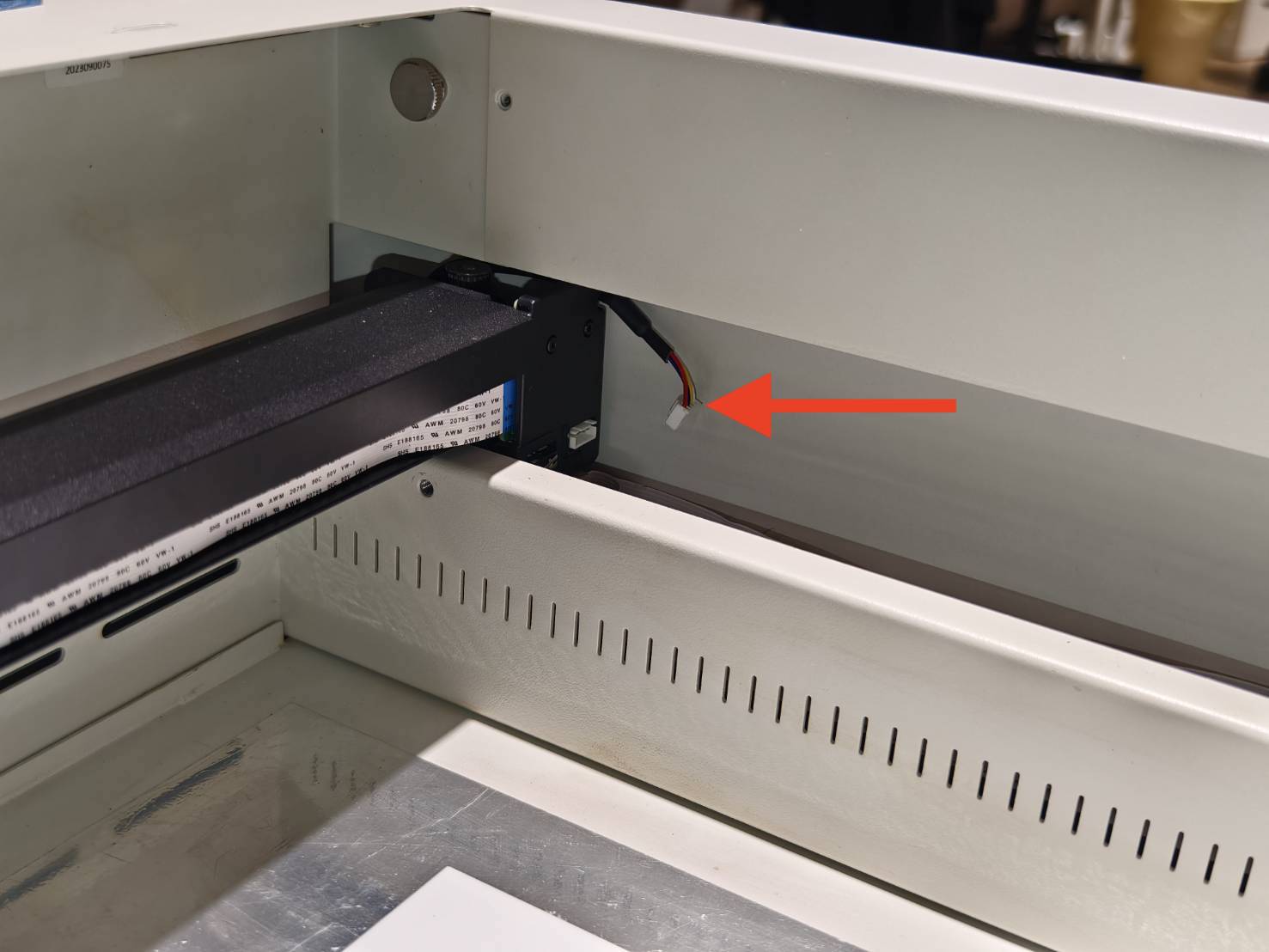

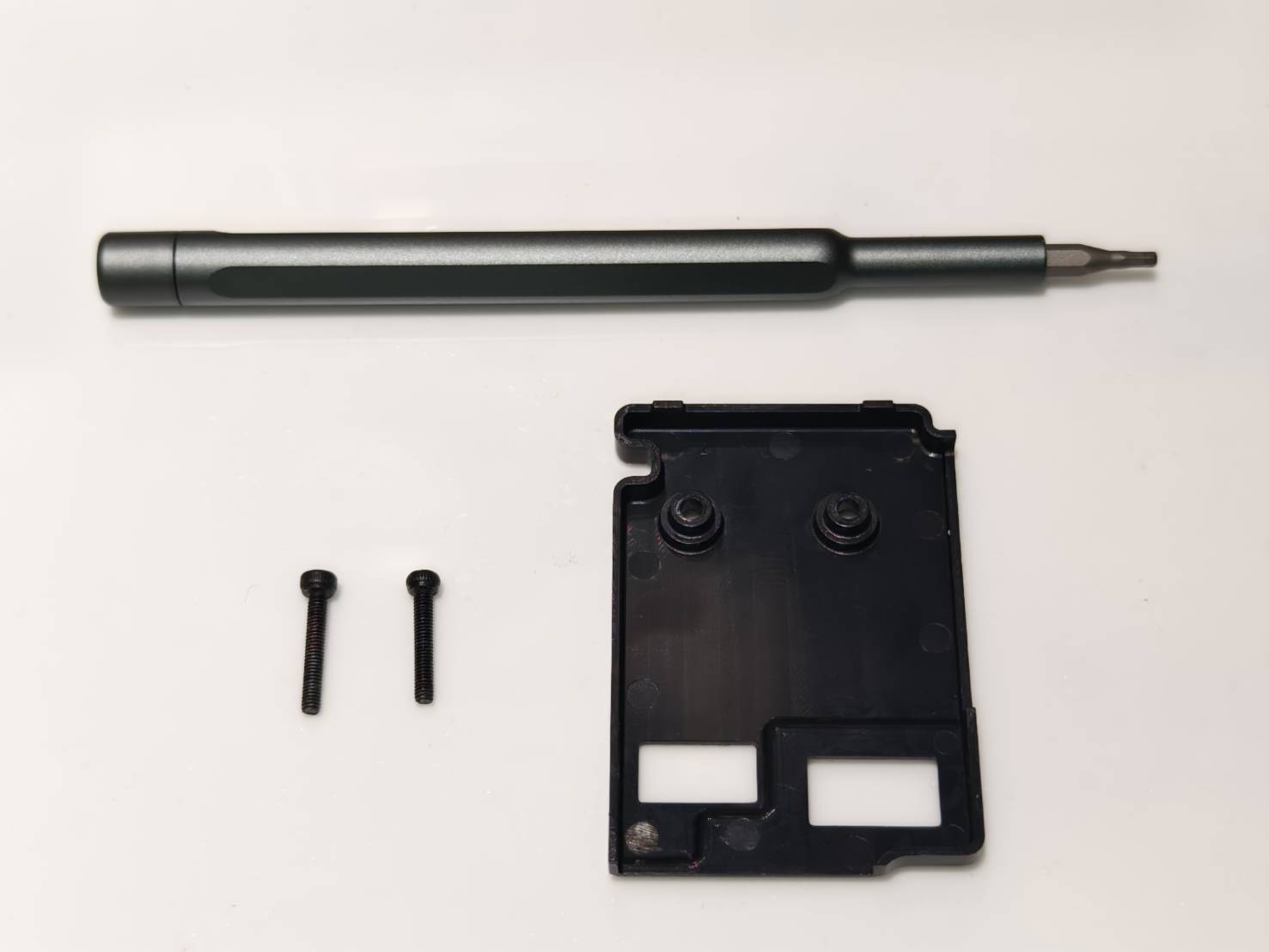

عند مواجهة لوحة التحكم في الجهاز، على الجانب الأيسر، افصل كابل محرك المحور السيني (X)، وقم بإزالة البرغيين السداسيين مقاس 2 مم، ثم أزل غطاء لوحة المحور السيني.
(يُنصح باستخدام مفك سداسي طويل ورفيع، حيث يوفر مساحة أكبر لليد.)
فيديو:
الخطوة 3
افتح مشبك الكابل وافصل الكابل من لوحة المحور السيني.
الخطوة 4

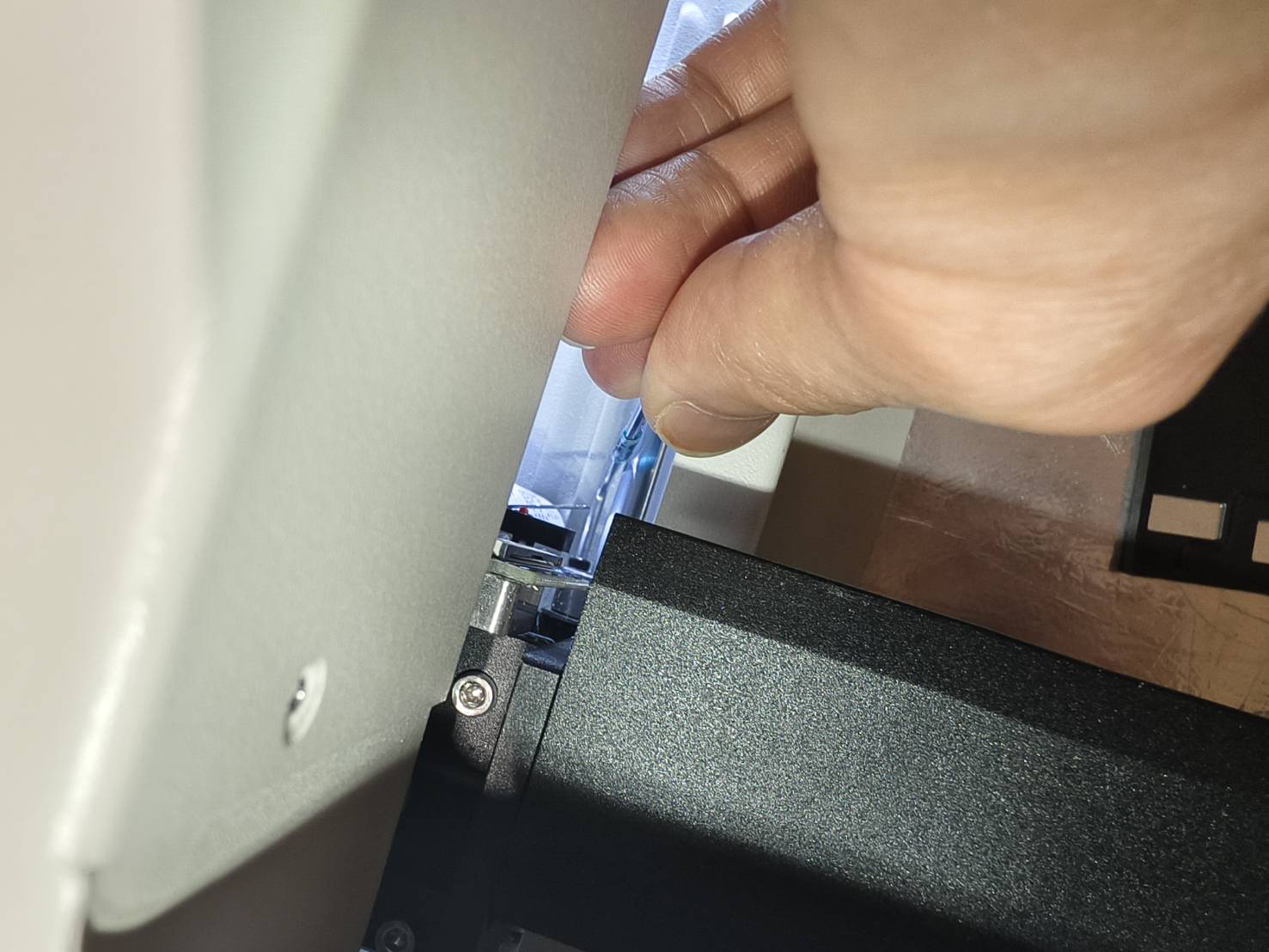

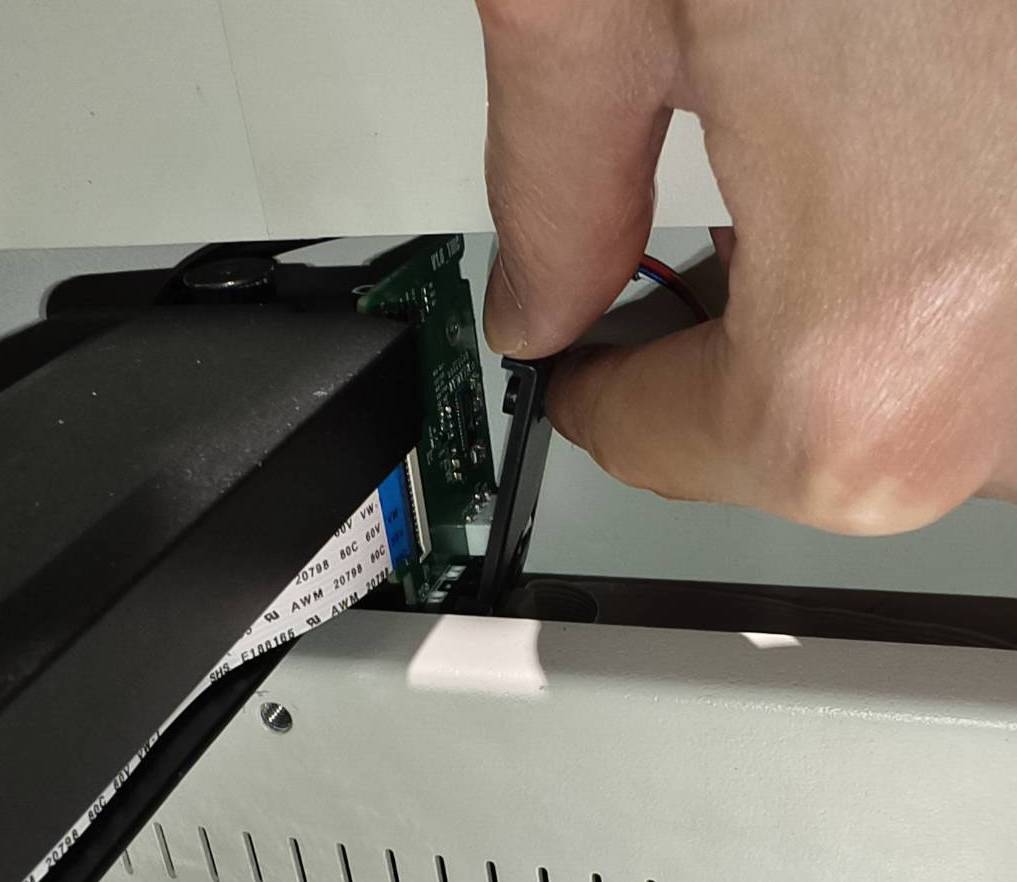

أزل لوحة المحور السيني عن طريق فك البرغي السفلي، كما هو موضح في الفيديو.
يُقترح إدخال المفك في رأس البرغي أولاً، ثم استخدام كلتا اليدين معًا.
بعد فك اللوحة، قم بإزالة الكابل الشريطي ذي الـ 38 سنًا الخاص بالمحور الصادي (Y) بعناية.
موقع البرغي:
فيديو:

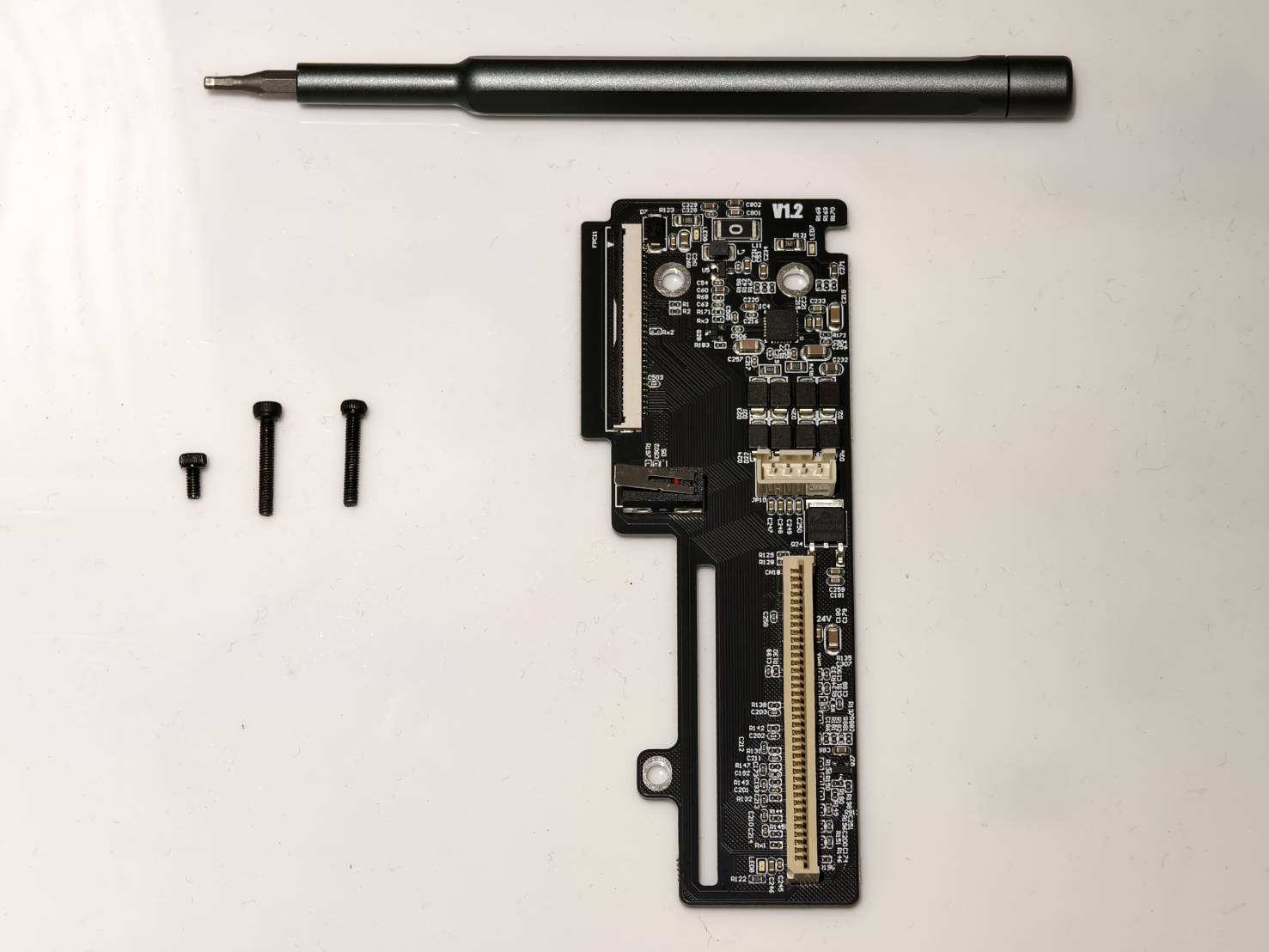

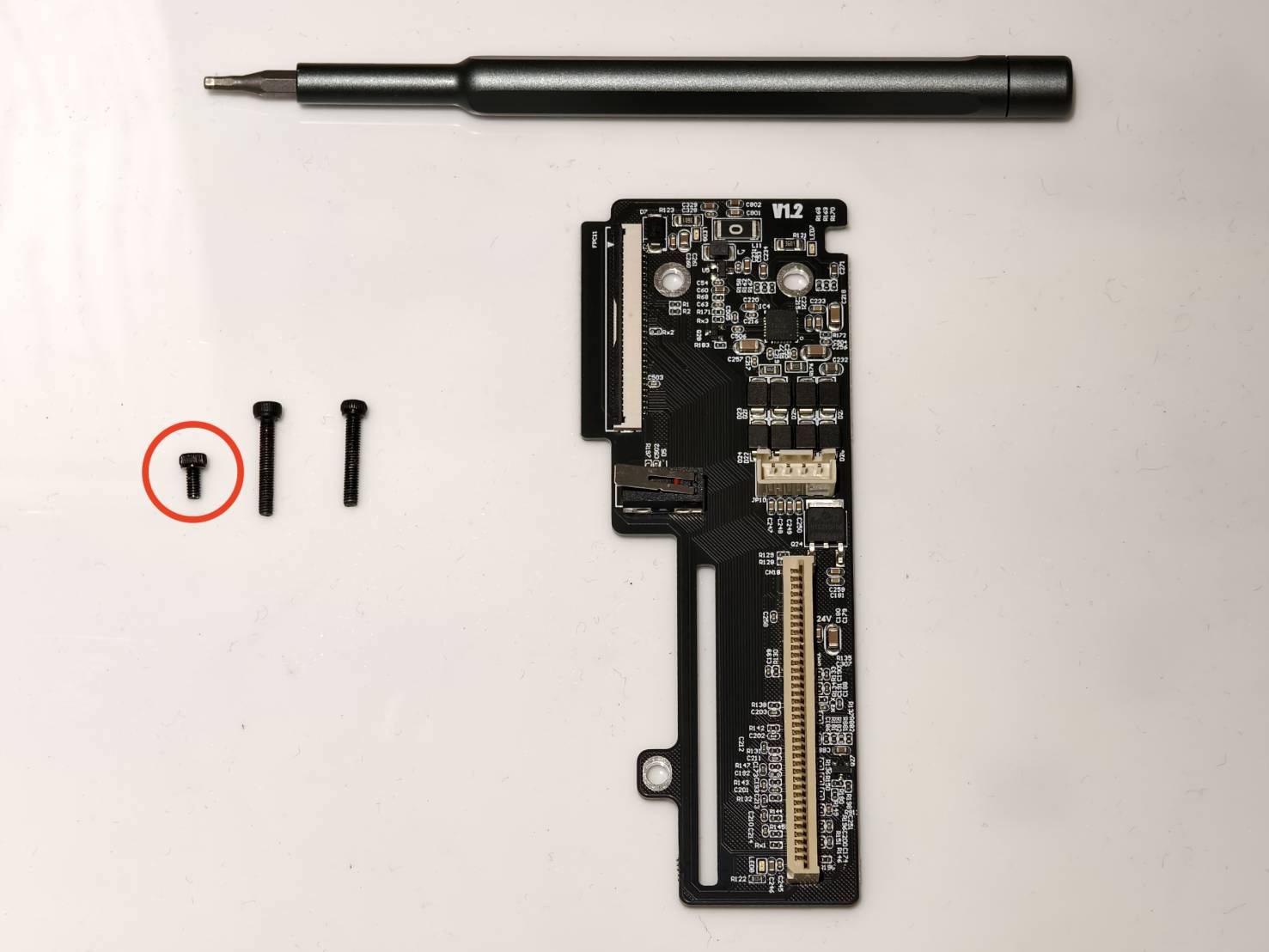

بعد فك الأجزاء:
ملاحظة

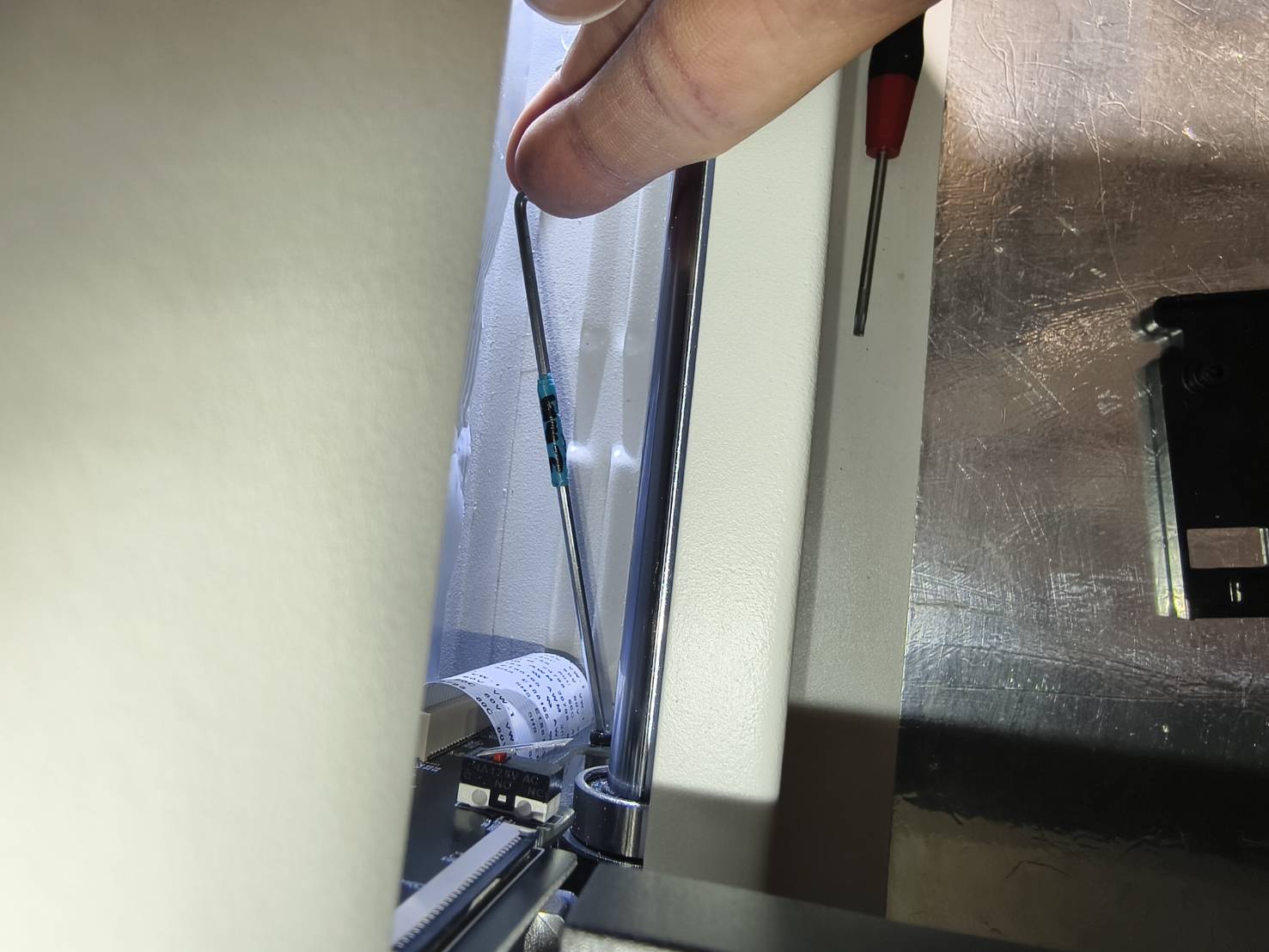

إذا كان البرغي محكمًا جدًا بحيث يصعب فكه، يمكنك محاولة استخدام مفتاح سداسي على شكل حرف L لفكه أولاً، ثم استخدام مفك سداسي لإزالة البرغي.
الخطوة 5

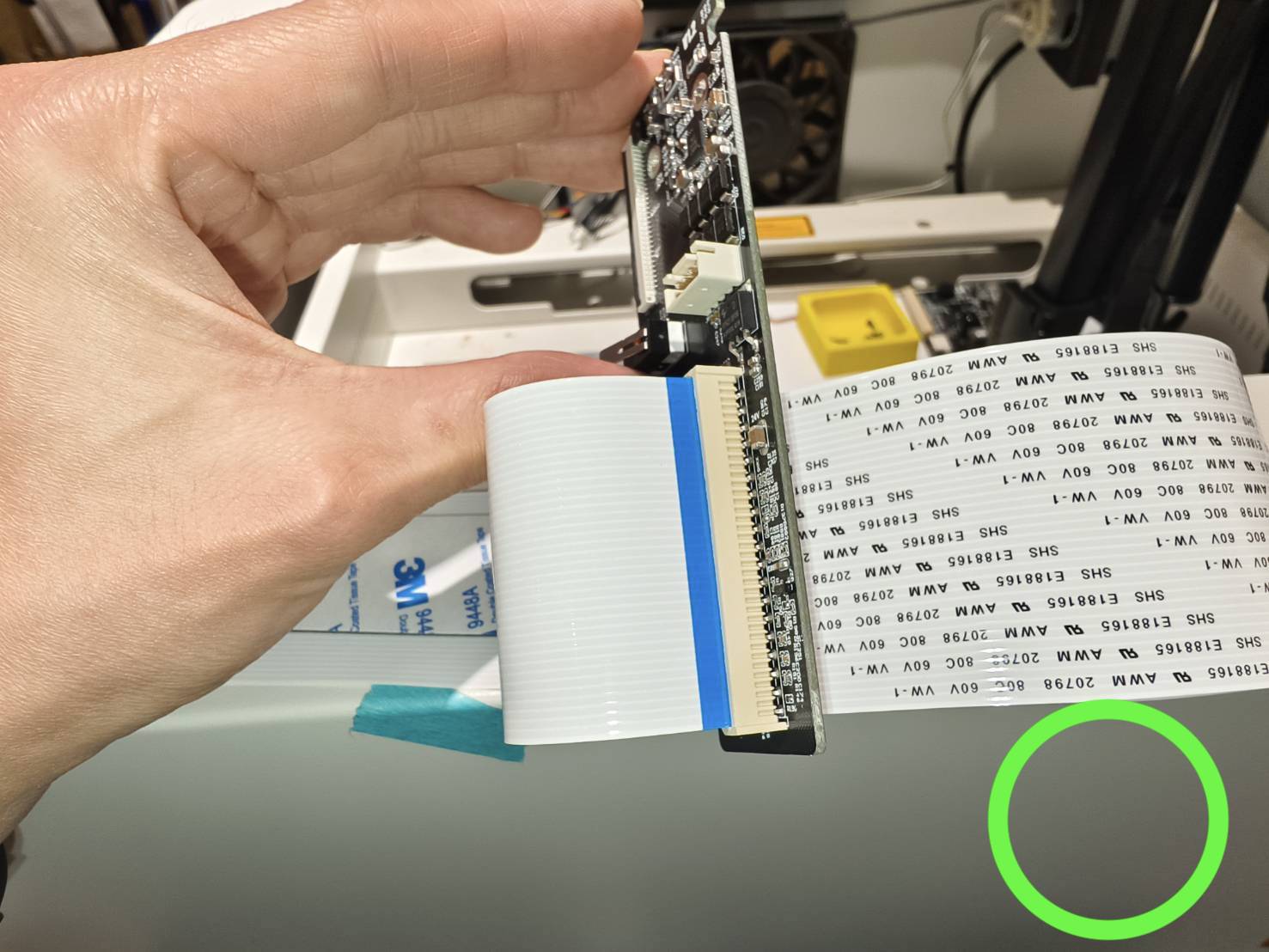

قم بتمرير كابل الشريط الحالي ذو 38 سنًا عبر الثقب المُعد مسبقًا على لوحة التحكم بالمحور السيني وأدخله في اللوحة.

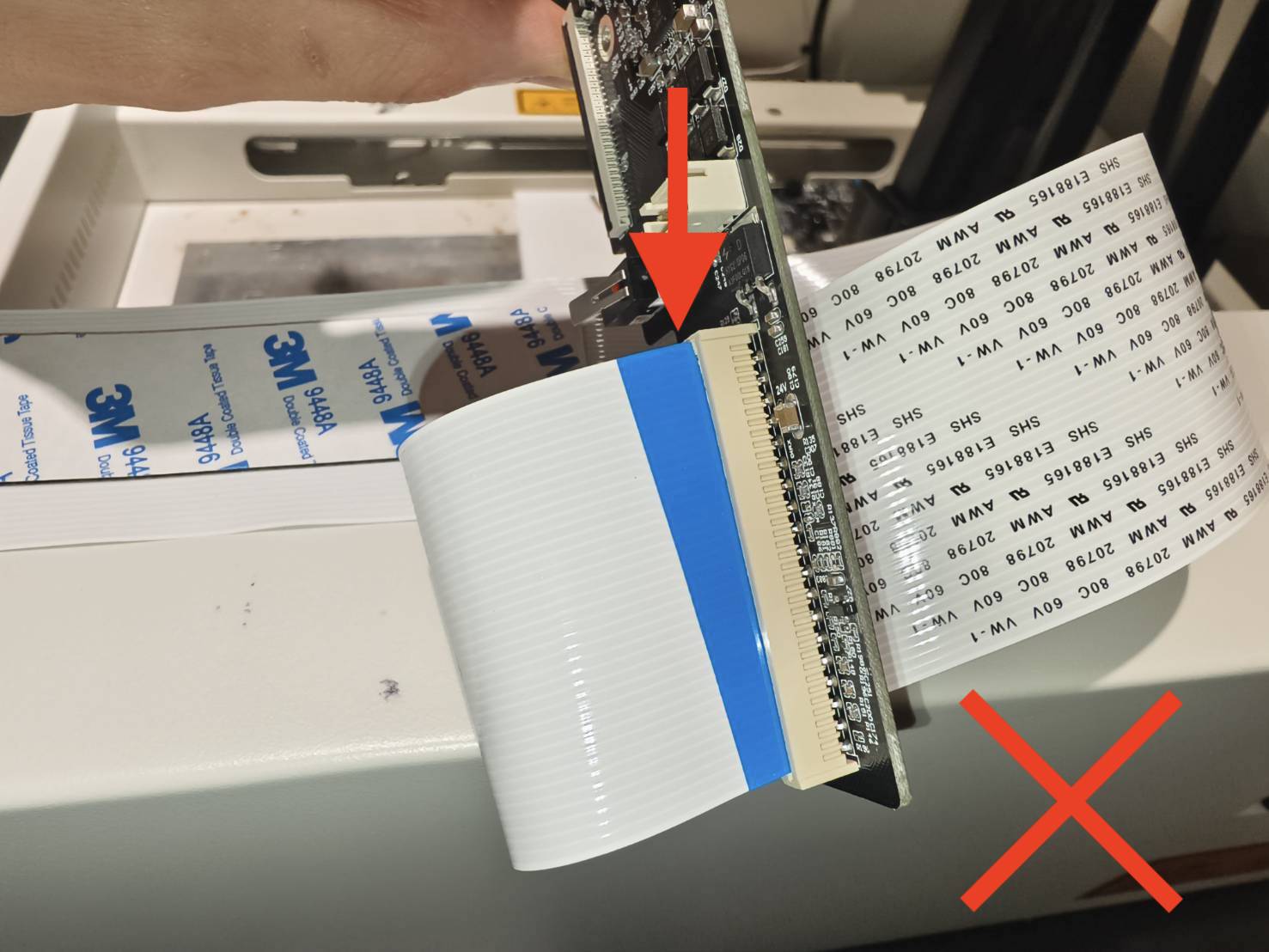

تأكد من أن الجانب الأزرق من الكابل يواجه الأطراف/المكونات وأنه مُدخل بإحكام في لوحة تحكم المحور السيني.
الخطوة 6
قم بتركيب لوحة التحكم بالمحور السيني عن طريق ربط البراغي 'القصيرة' من الأسفل. (موضع البرغي)
على الجانب الذي يحتوي على الظهر اللاصق، تأكد من أنه يواجه الصفيحة المعدنية، كما هو موضح في الفيديو.
الخطوة 7
قم بتركيب الكابل ذو 30 سنًا على لوحة المحور الصادي. يجب أن يكون الكابل في منتصف الفتحة. إذا تم تركيبه بشكل صحيح، يجب أن يكون من السهل إغلاق المشبك.
يرجى مراجعة الوصف التالي للتأكد من الموضع الصحيح لإدخال الكابل والتحقق من تركيبه بشكل سليم.
-

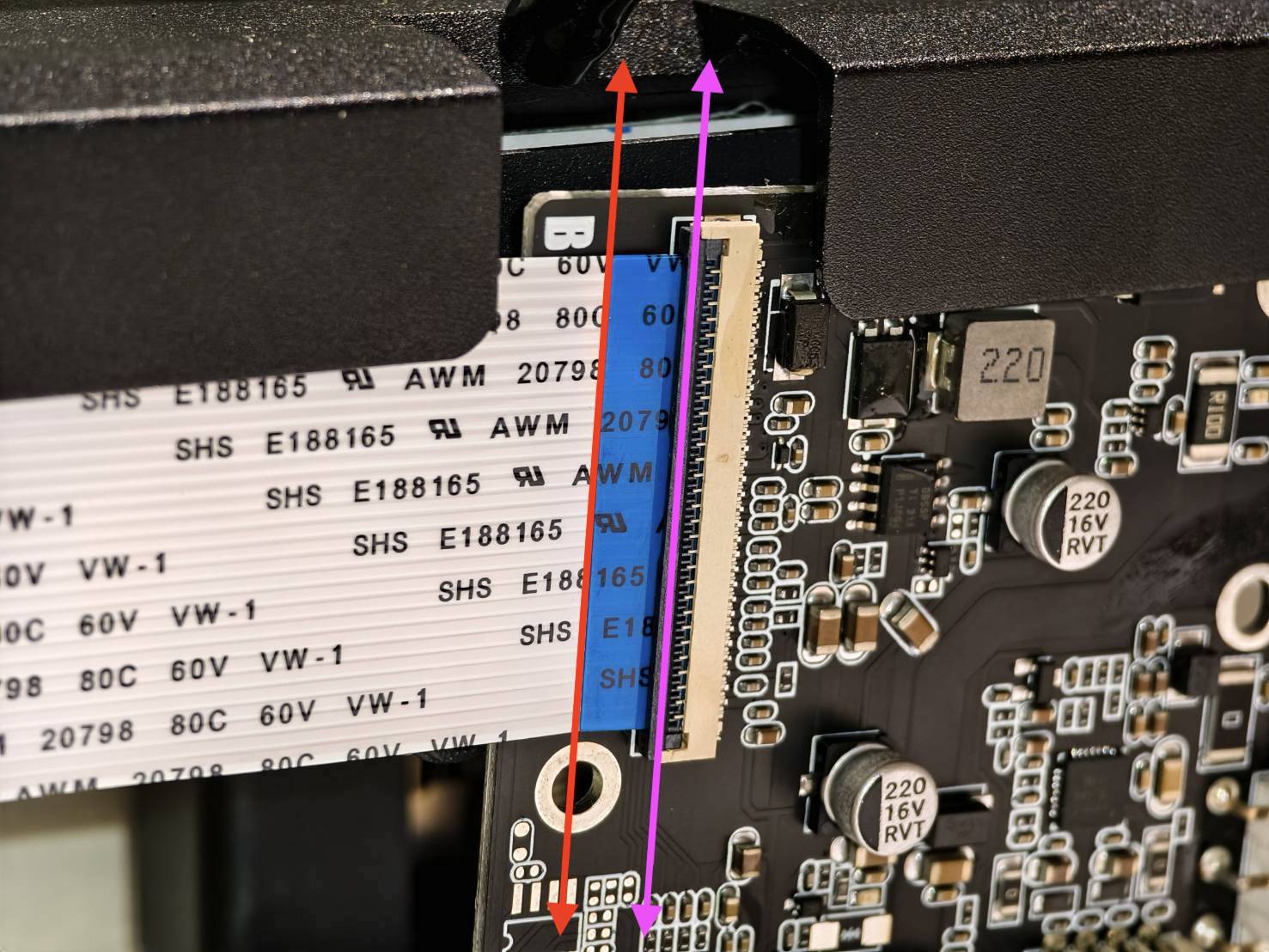

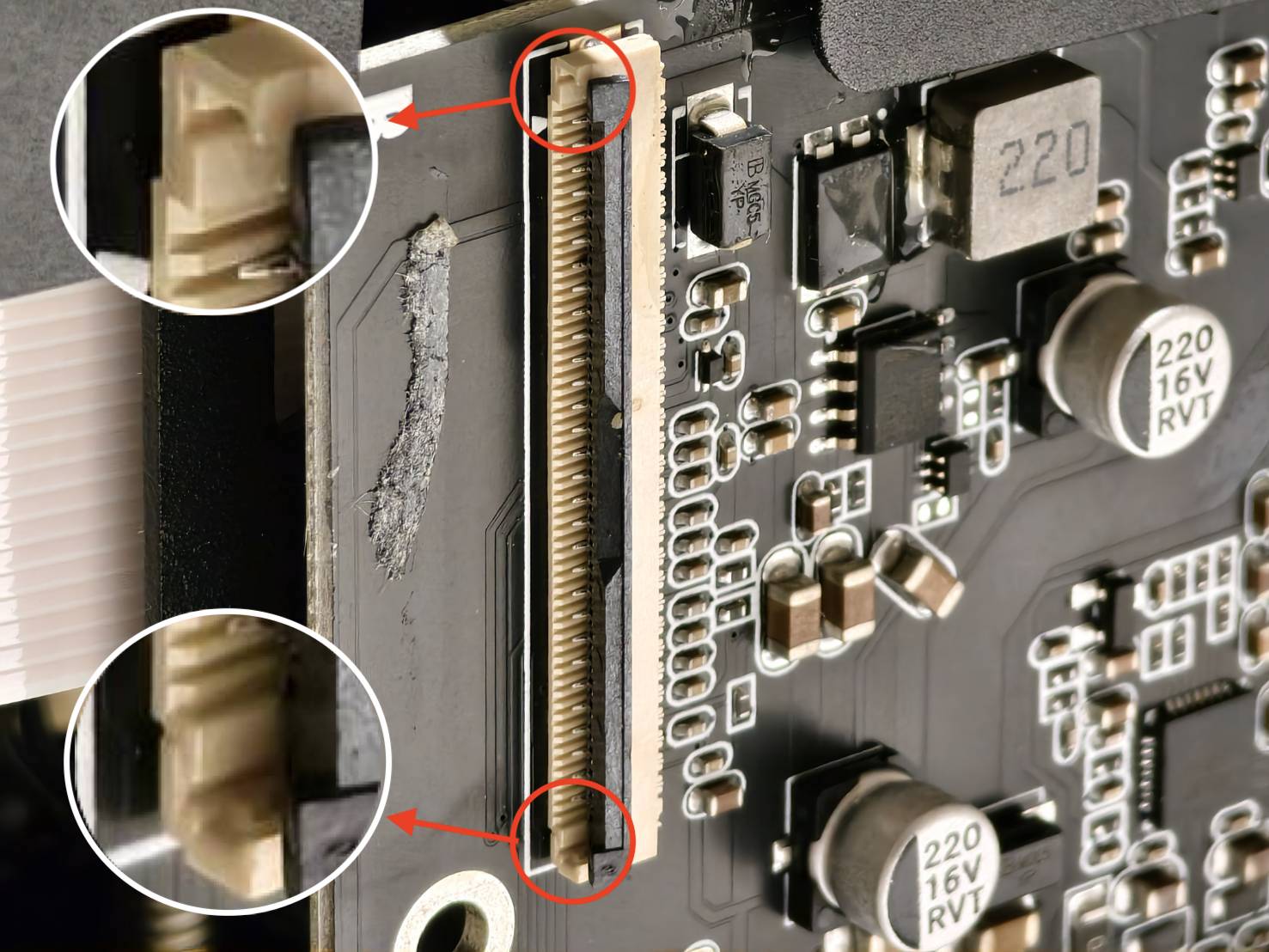

ستكون حافتا فتحة الكابل أعلى قليلاً، كما هو موضح في الصورة.
-
يجب إدخال الكابل في المنتصف. عند إدخاله بشكل صحيح، يجب أن يكون بنفس مستوى الحواف، كما هو موضح في الصورة.
(المشبك غير مُغلق في الصورة.)
-
فقط عند إدخاله بشكل صحيح يمكن إغلاق المشبك بسهولة، ويجب أن يكون الكابل موازيًا للفتحة، كما هو موضح في الصورة. (المشبك مُغلق في الصورة.)
-
فيديو:
الخطوة 8
قم بتشغيل الجهاز وجرّب التركيز التلقائي لمعرفة ما إذا كان يعمل.
- يعمل بشكل طبيعي > يرجى الانتقال إلى الخطوة 9
- الوحدة لا تتحرك مطلقًا > أعد توصيل الكابل ذو 38 سنًا > ارجع إلى الخطوة 3
- تتحرك الوحدة ولكن يفشل التركيز > أعد توصيل الكابل ذو 30 سنًا > عُد إلى الخطوة 3 وانتقل إلى الخطوة 7
الخطوة 9
قم بتركيب غطاء لوحة التحكم بالمحور السيني، وأحكم ربط البرغيين السداسيين الطويلين مقاس 2 مم، ثم أعد توصيل كابل محرك المحور السيني.
فيديو:
#END
