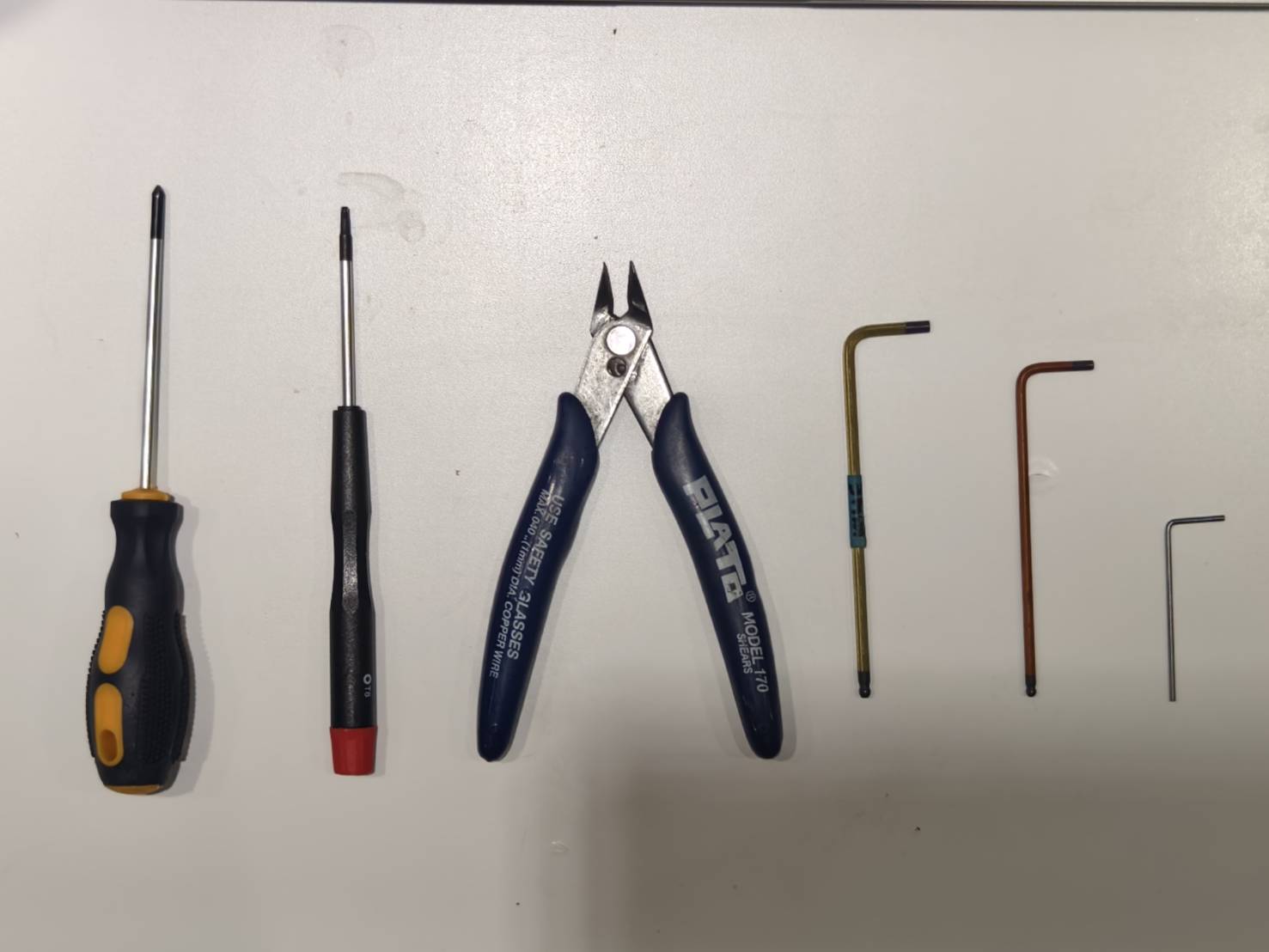

الأدوات
| 1 | مفك براغي فيليبس |
| 2 | مفك تورك T8 |
| 3 | كماشة قطرية |
| 4 | مفتاح ألن 3 مم |
| 5 | مفتاح ألن 2.5 مم |
| 6 | مفتاح ألن 1.5 مم |

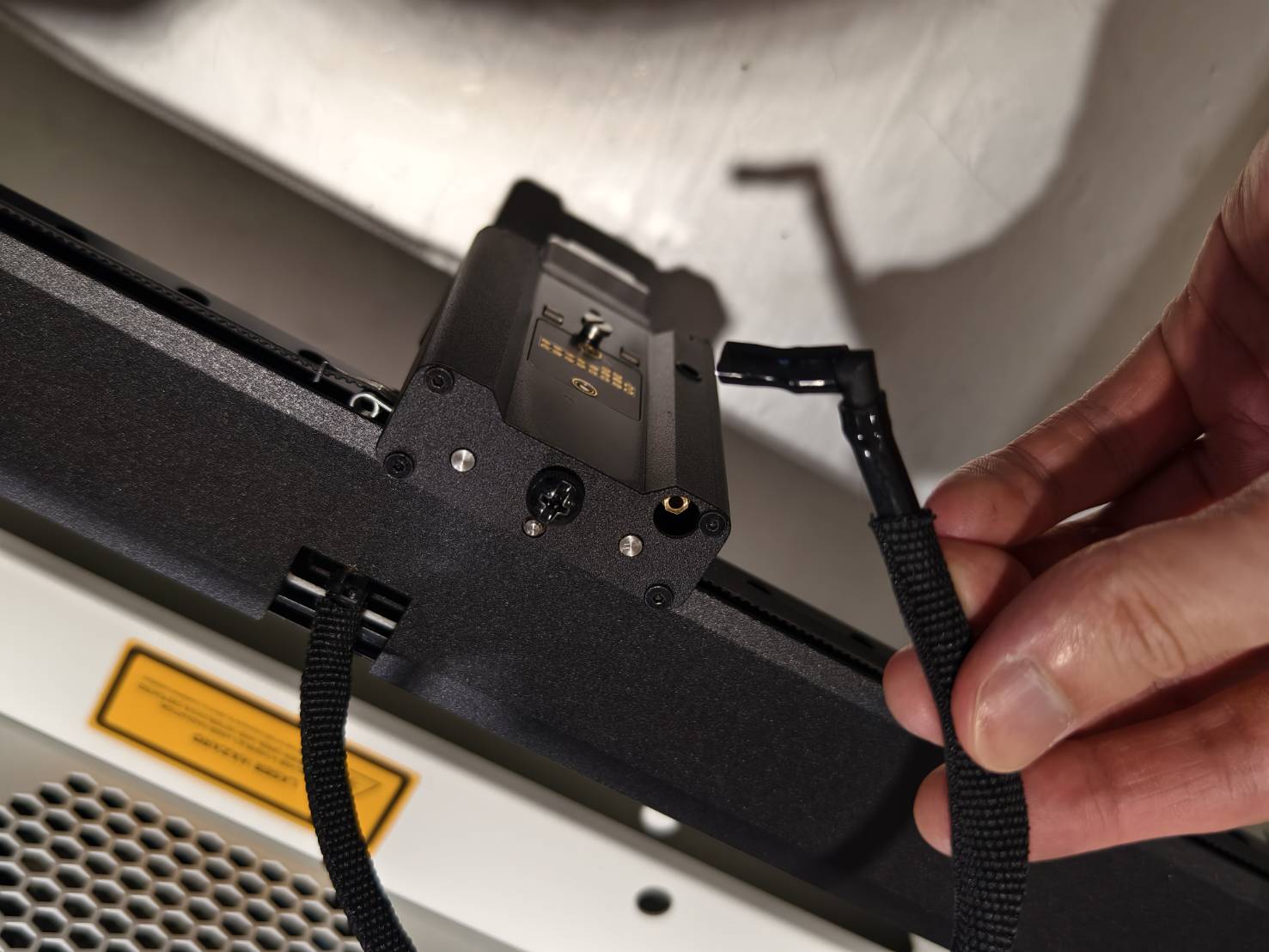

الخطوة 1
افصل الكابلات الثلاثة الموضحة في الصورة أدناه.
الخطوة 2
استخدم مفتاح ألن لإزالة نابض الحزام من حزام المحور X.
الخطوة 3

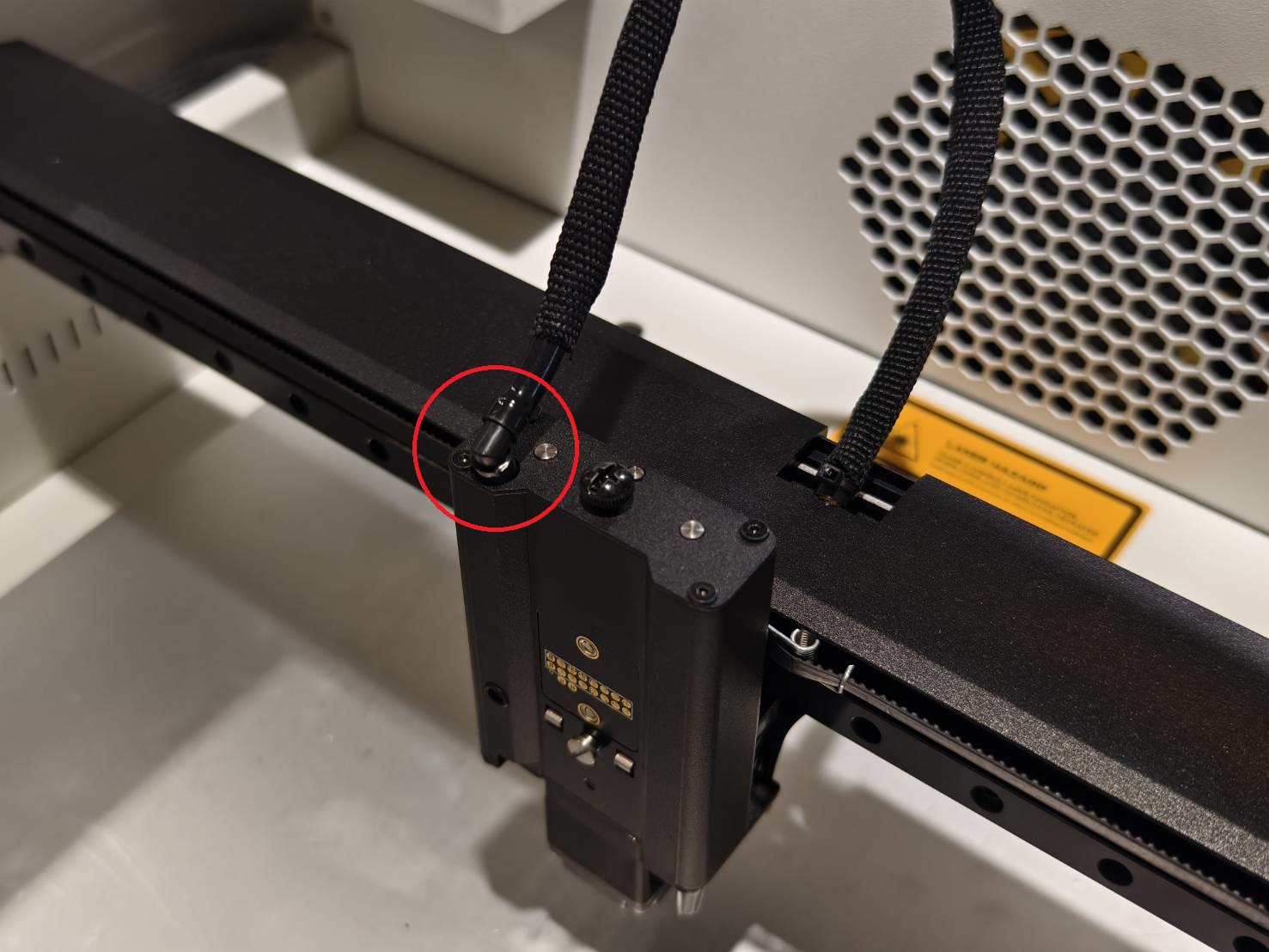

افصل خرطوم الهواء ذو الوصلة على شكل L من مقعد الوحدة.

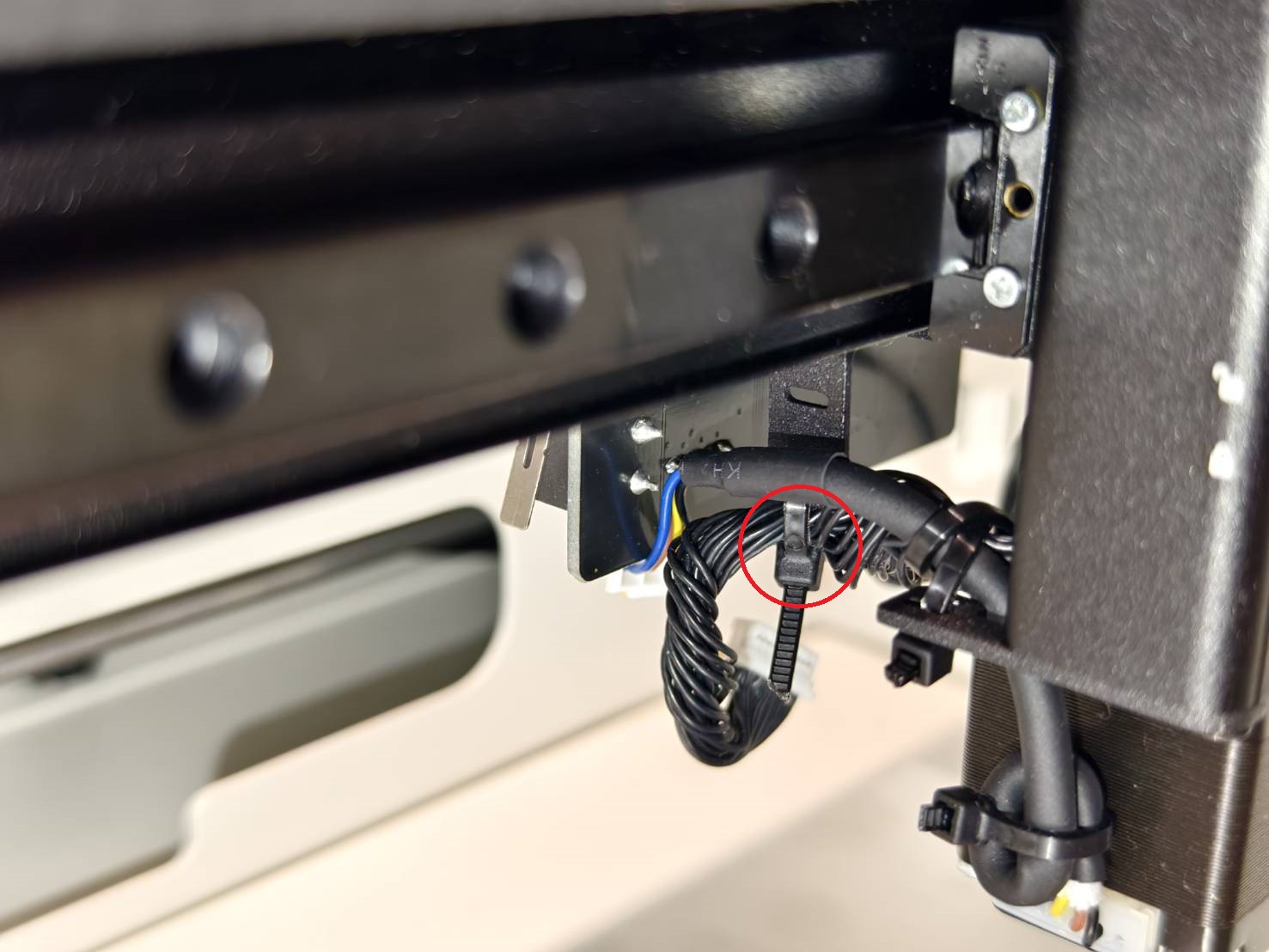

الخطوة 4

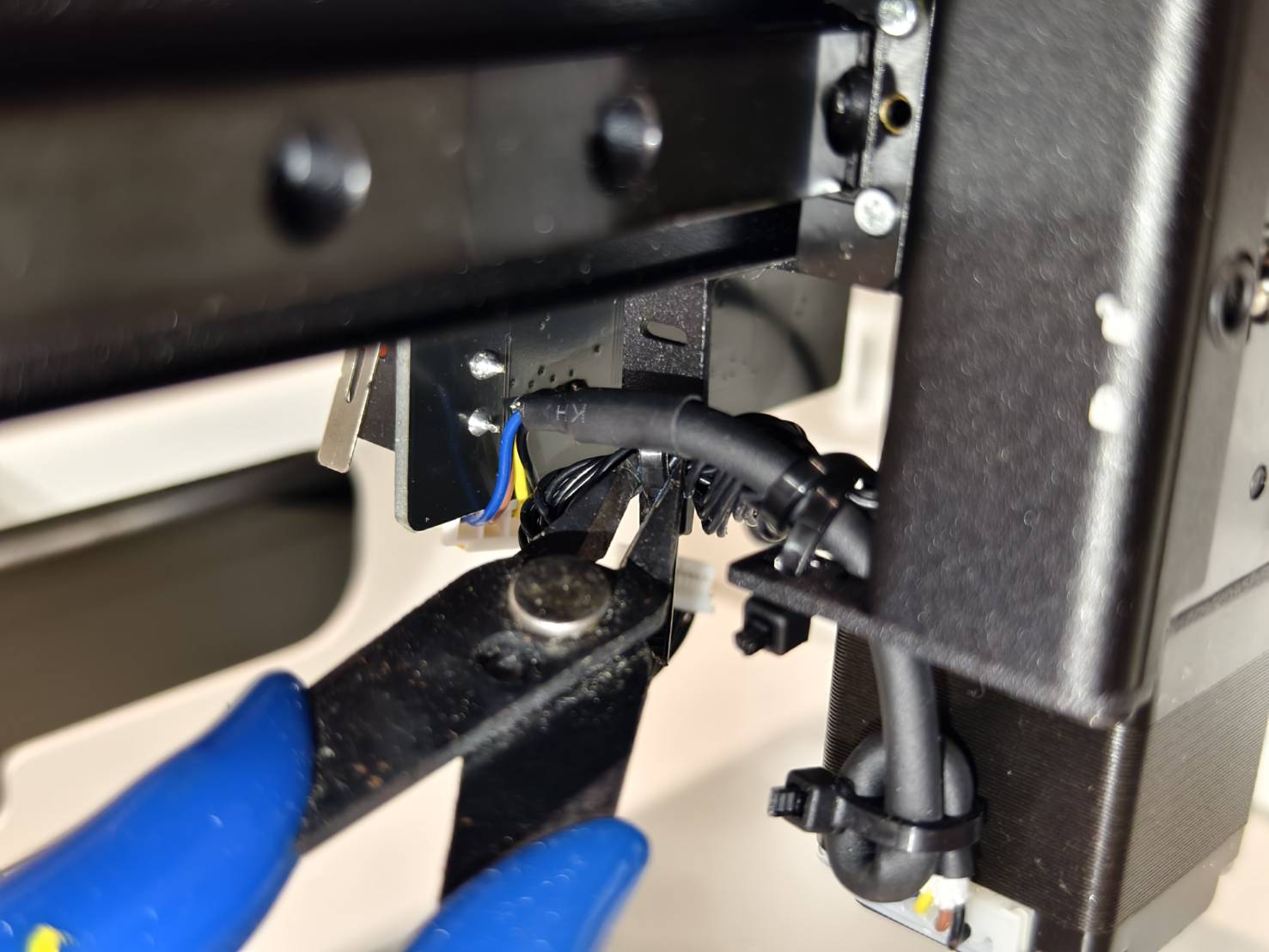

اقطع رباط الكابل الذي يثبت الكابل ذو الـ 20 سنًا في الجزء الخلفي من مقعد الوحدة.

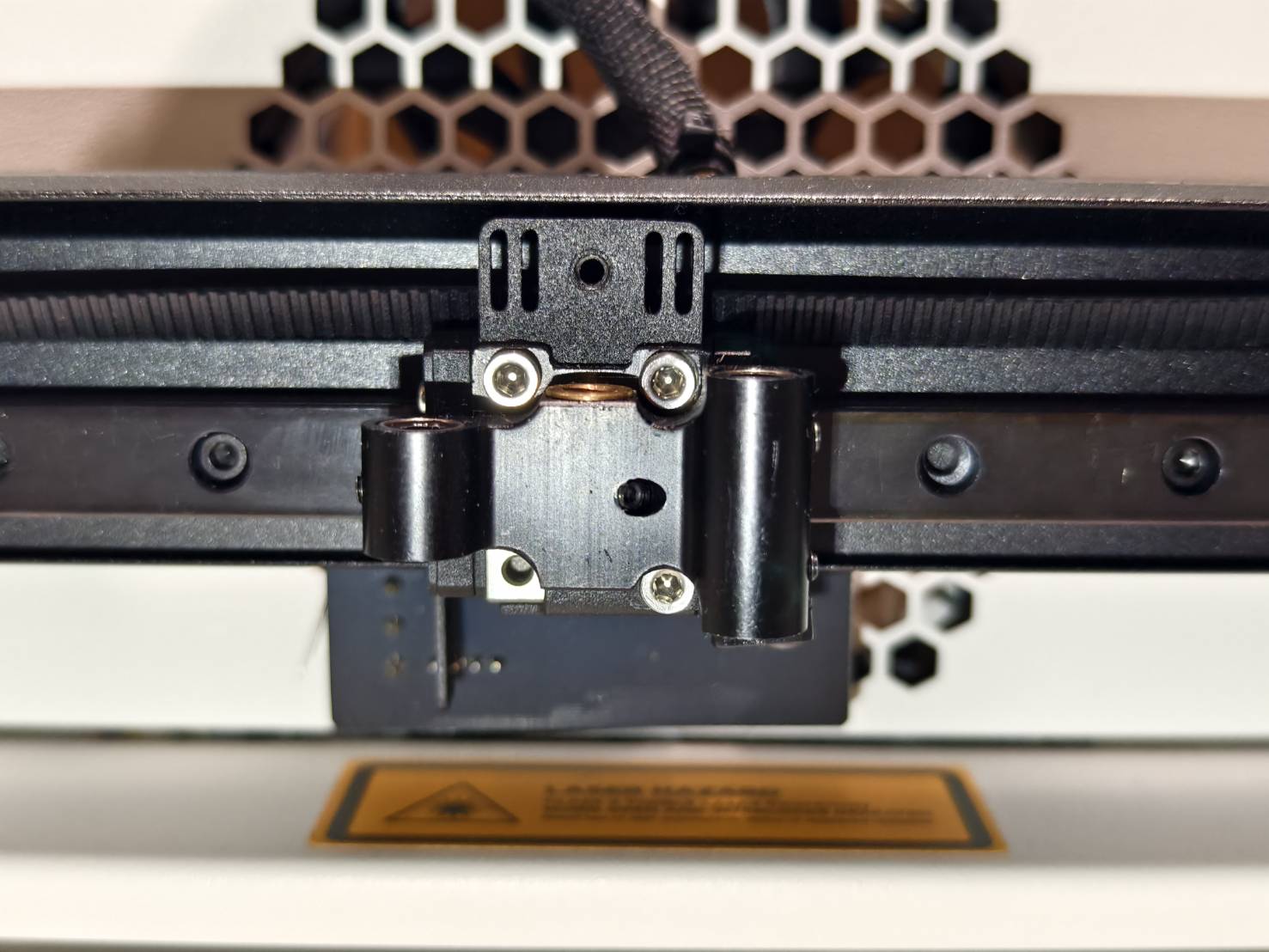

الخطوة 5
فك هذين البرغيين لإزالة القاعدة المعدنية.
الخطوة 5.1
قم بإزالة القاعدة المعدنية عن طريق رفع الجهاز قليلاً وإخراج القاعدة مباشرة.

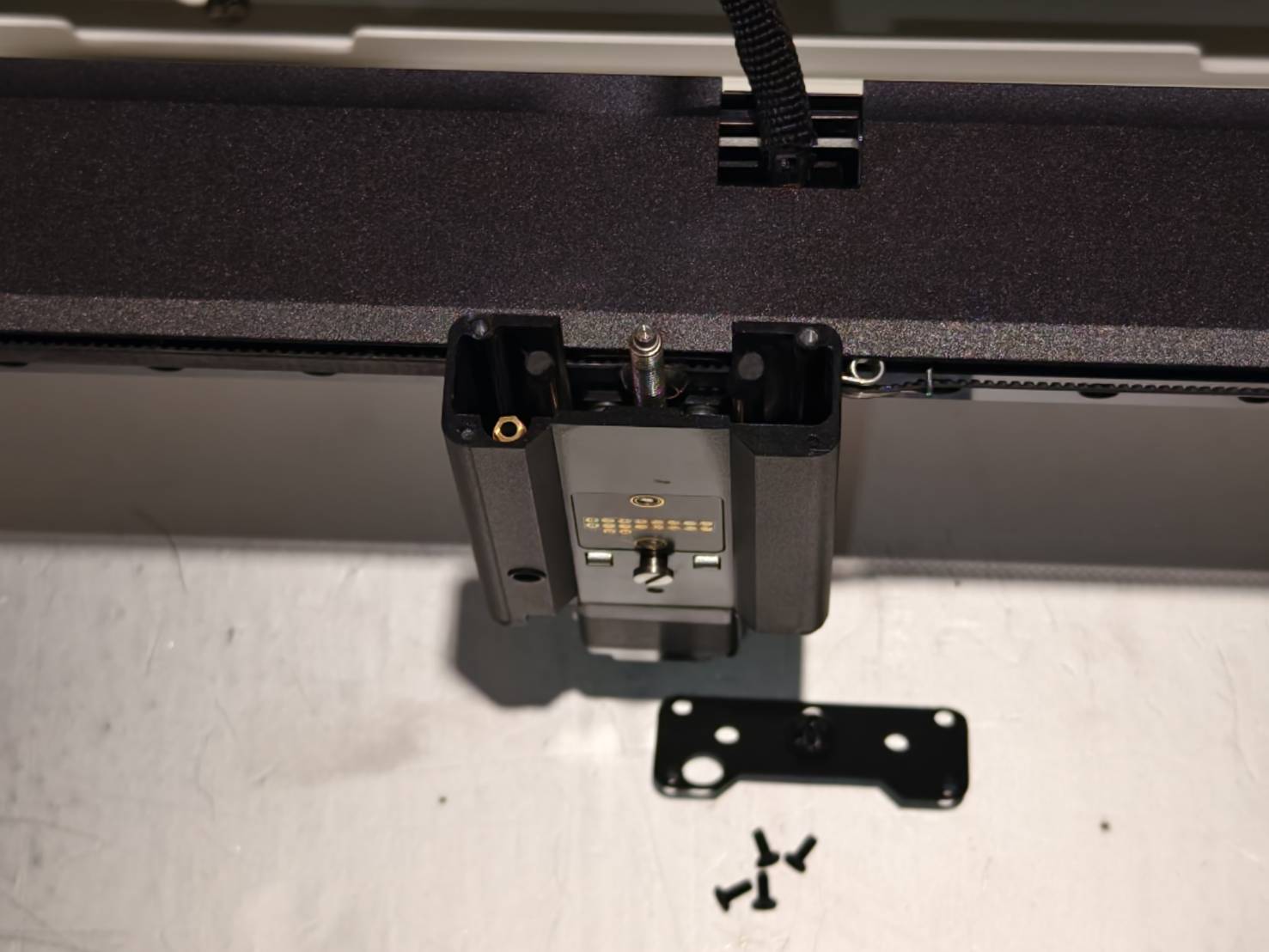

الخطوة 6

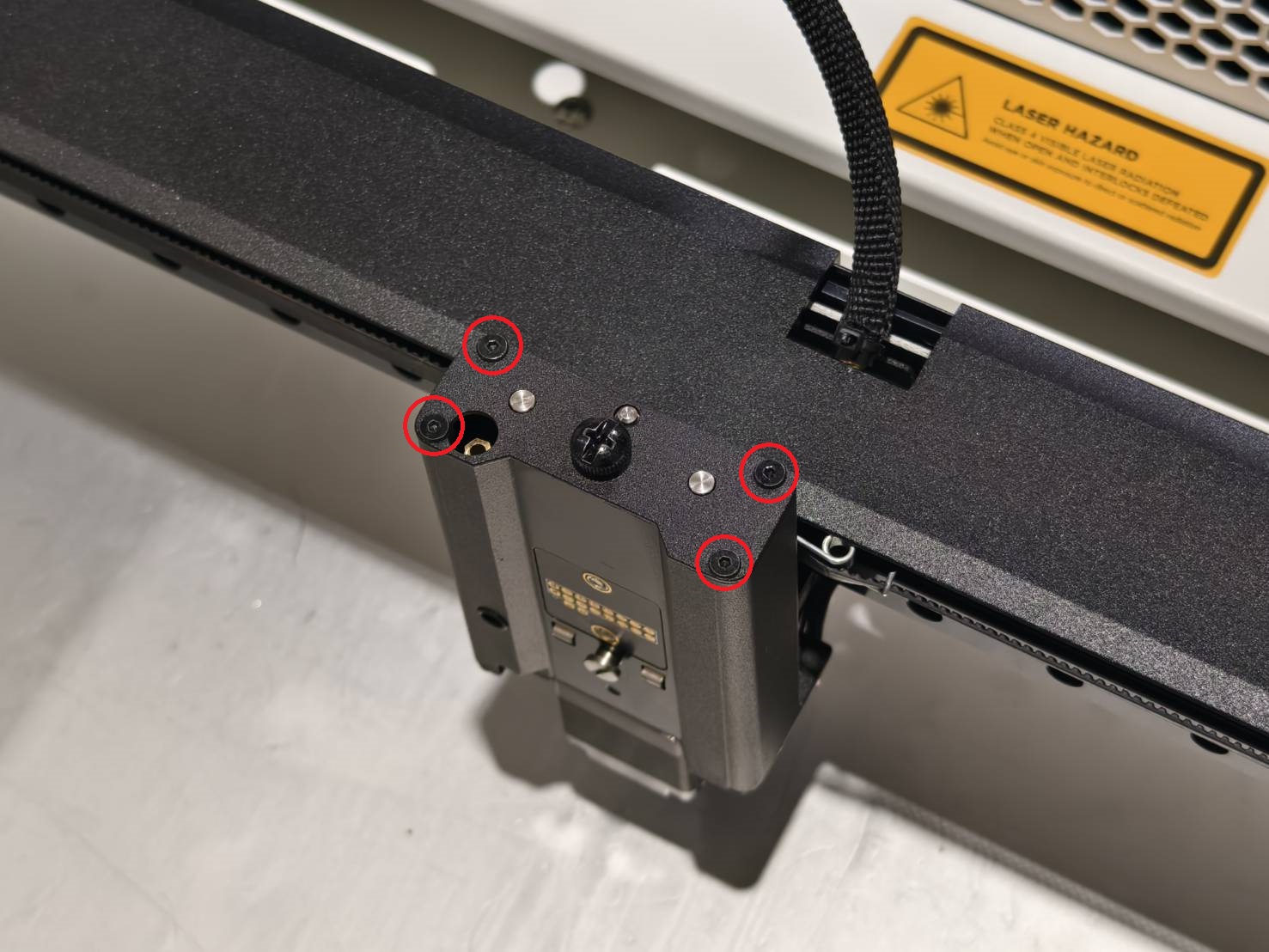

قم بإزالة الإطار العلوي لمقعد الوحدة. (برغي سداسي 1.5mm × 4 قطع)
الخطوة 7

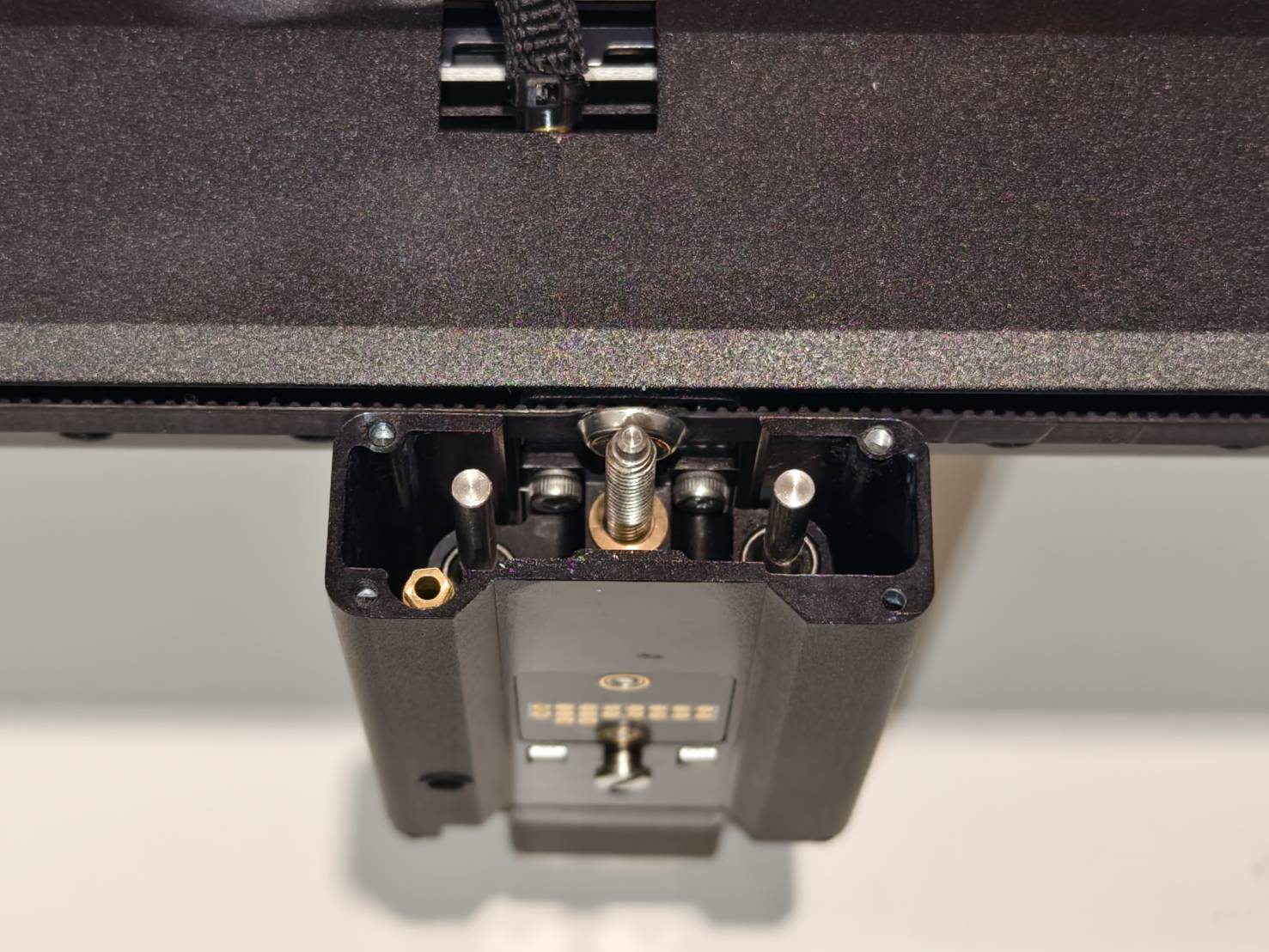

قم بإزالة المحمل الموجود في أعلى القضيب واحتفظ به بأمان للاستخدام لاحقاً.
(إذا لم يكن جهازك يحتوي على هذا المحمل، يرجى الانتقال إلى الخطوة 7.1.)

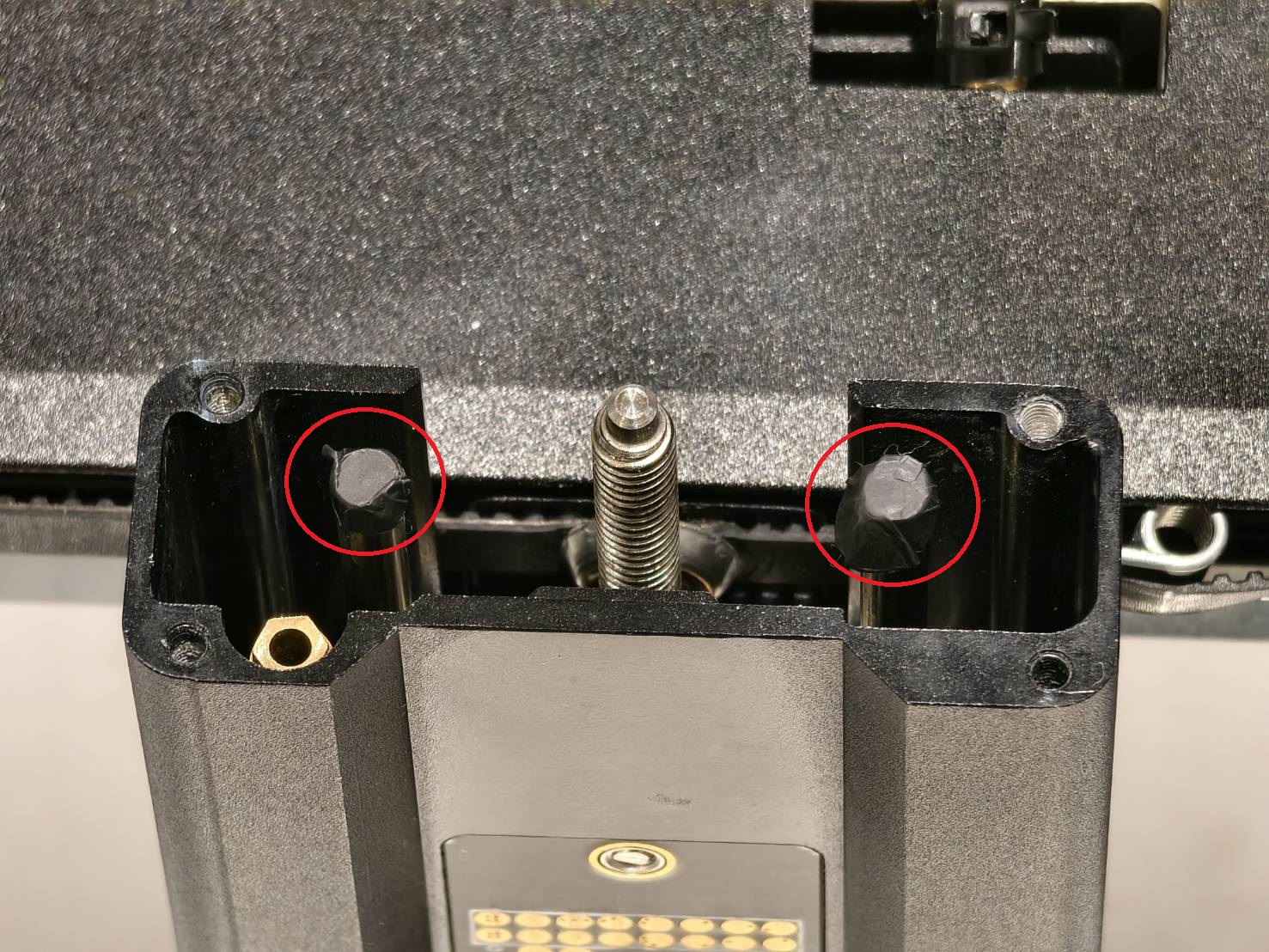

الخطوة 7.1
قم بإزالة الملصقين الأسودين الموجودين في أعلى الأعمدة.
إذا لم يكن جهازك يحتوي على الملصقات كما في الصورة أدناه، يرجى الانتقال إلى الخطوة 8.

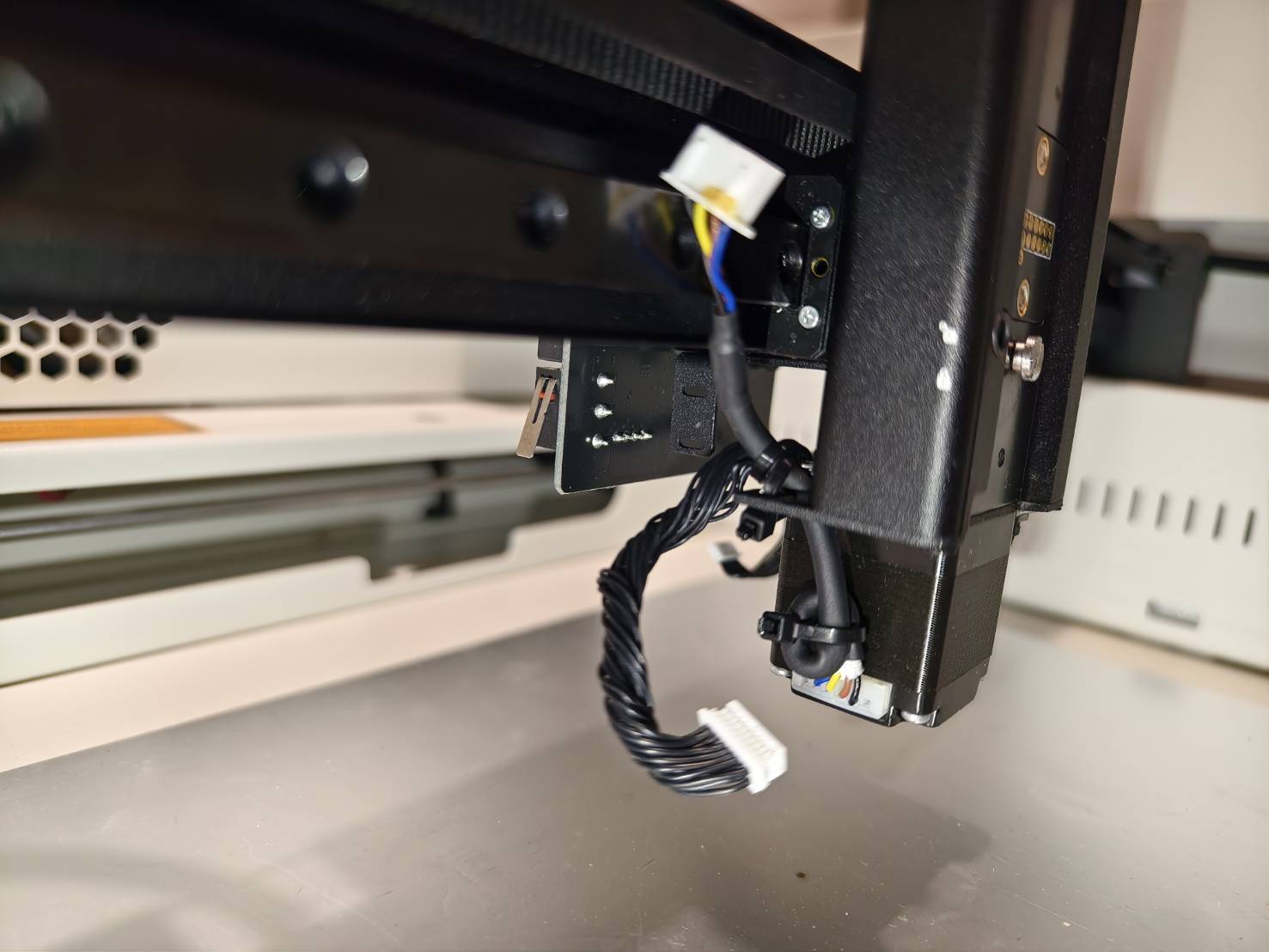

الخطوة 8
قم بتدوير القضيب في المنتصف باتجاه عقارب الساعة لإزالة الحامل بالكامل مع محرك المحور Z.
الخطوة 9

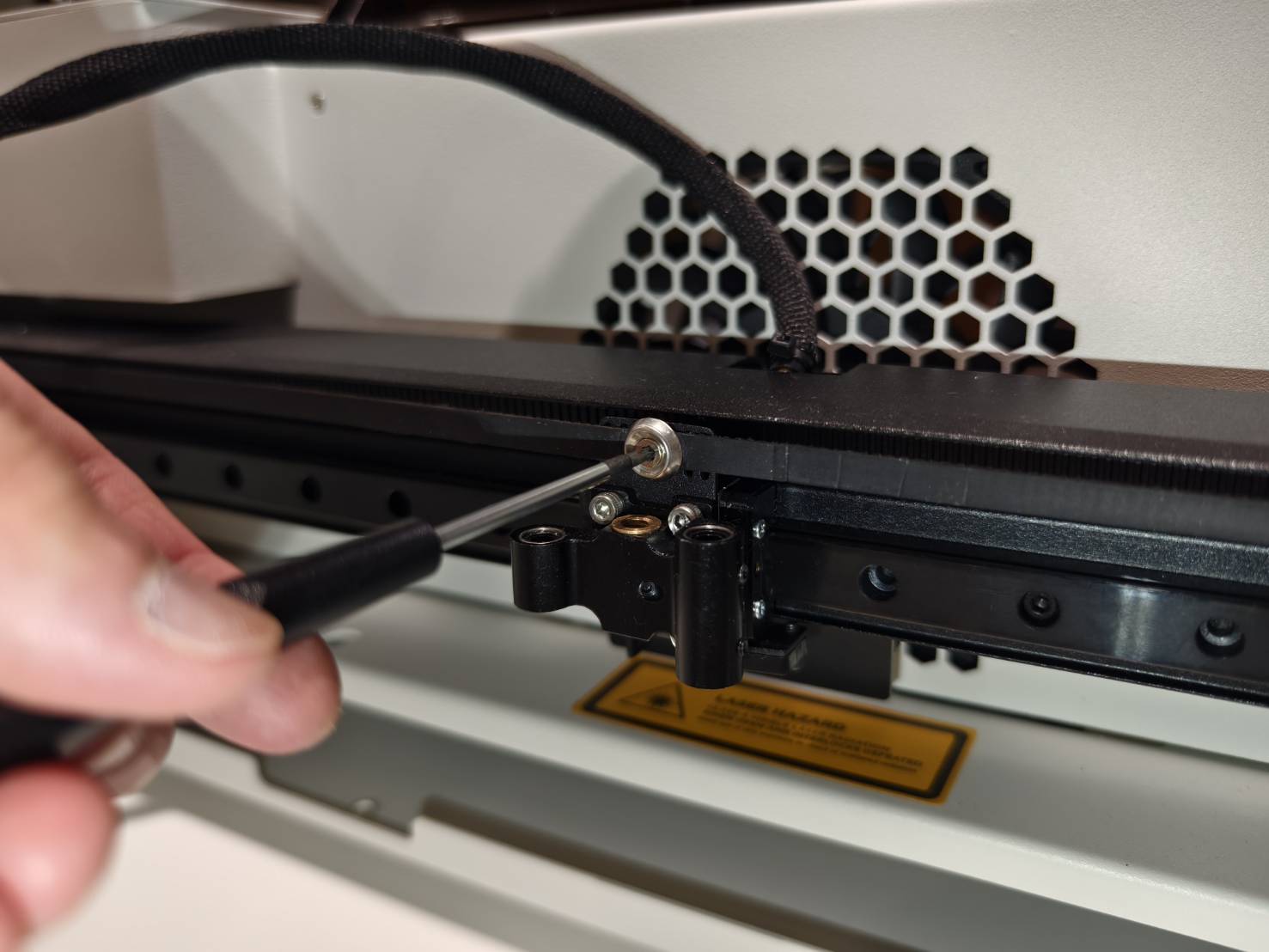

قم بفك برغي الحزام. يرجى الإمساك بالحزام عند فكه لمنع انفصاله.
الخطوة 10
قم بإزالة الحزام عن طريق سحبه، أو يمكنك قطعه.
الخطوة 11

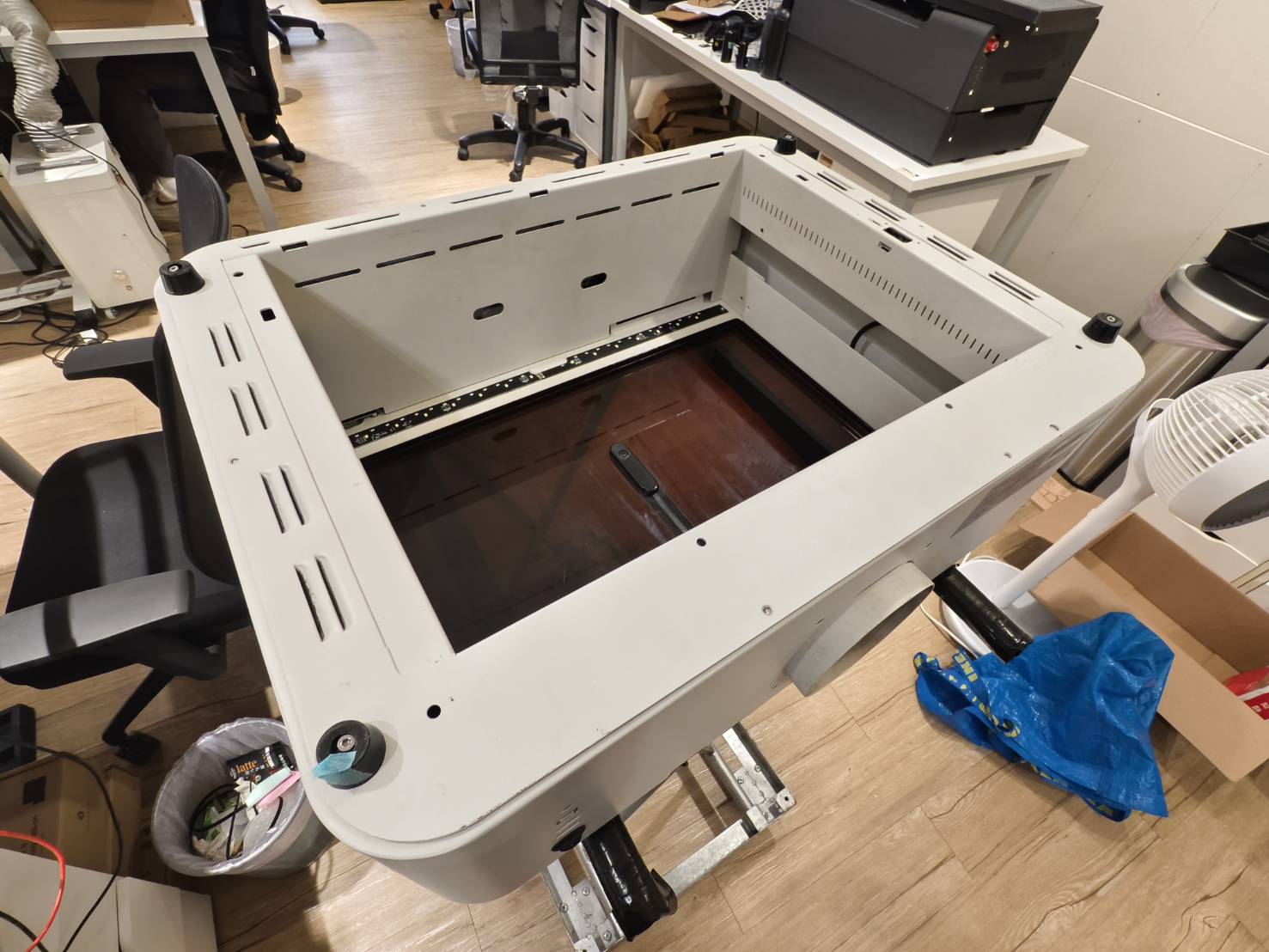

قم بإيقاف تشغيل الجهاز، وإزالة كابل الطاقة، وقلب الجهاز.
الخطوة 12

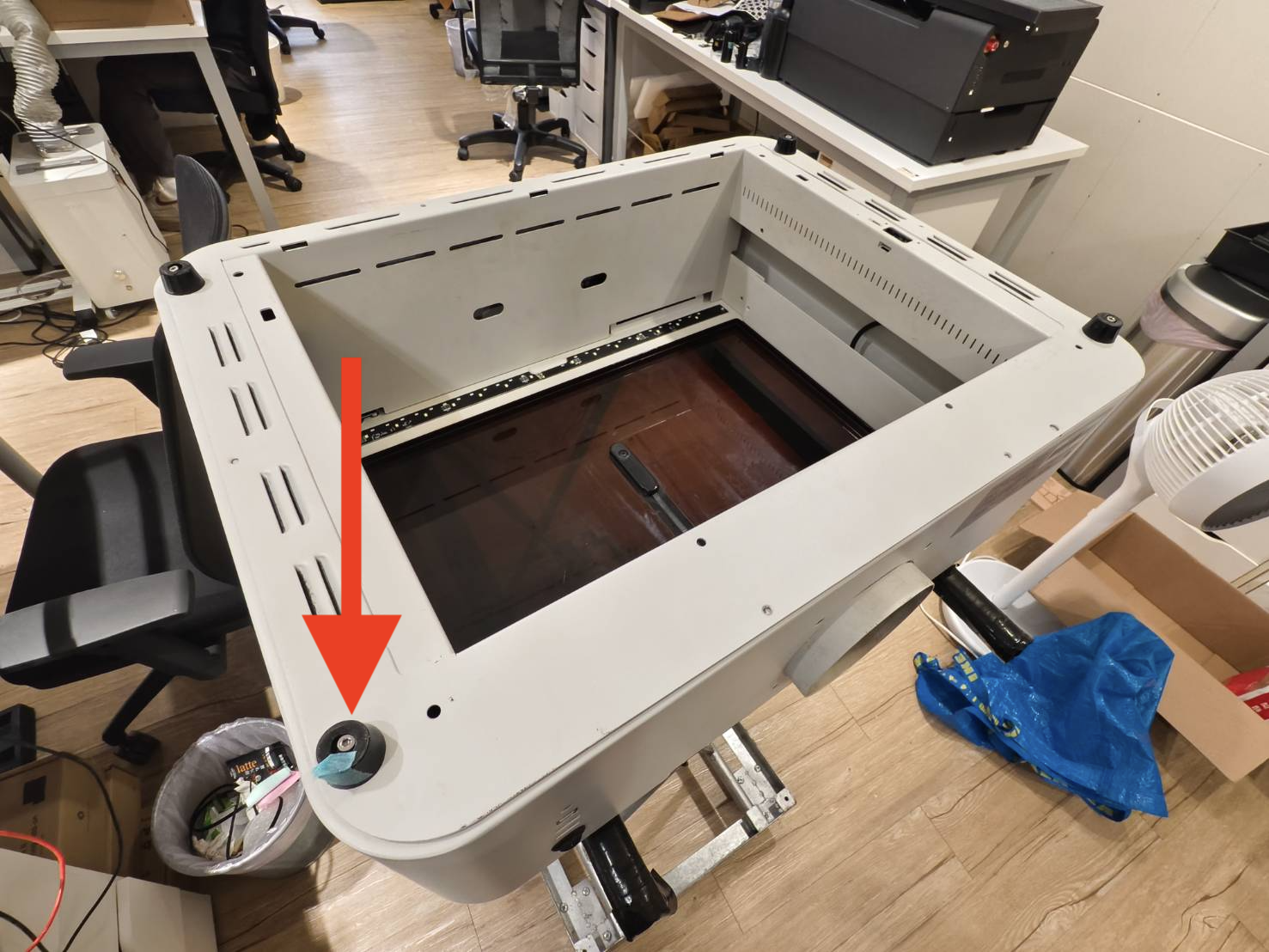

قم بوضع علامة على القدم المطاطية والبرغي القريبين من منفذ USB.
الغرض من وضع العلامة هو أن برغي هذه القدم سيكون أقصر من الآخرين، ويجب أن يكون في نفس الموضع.

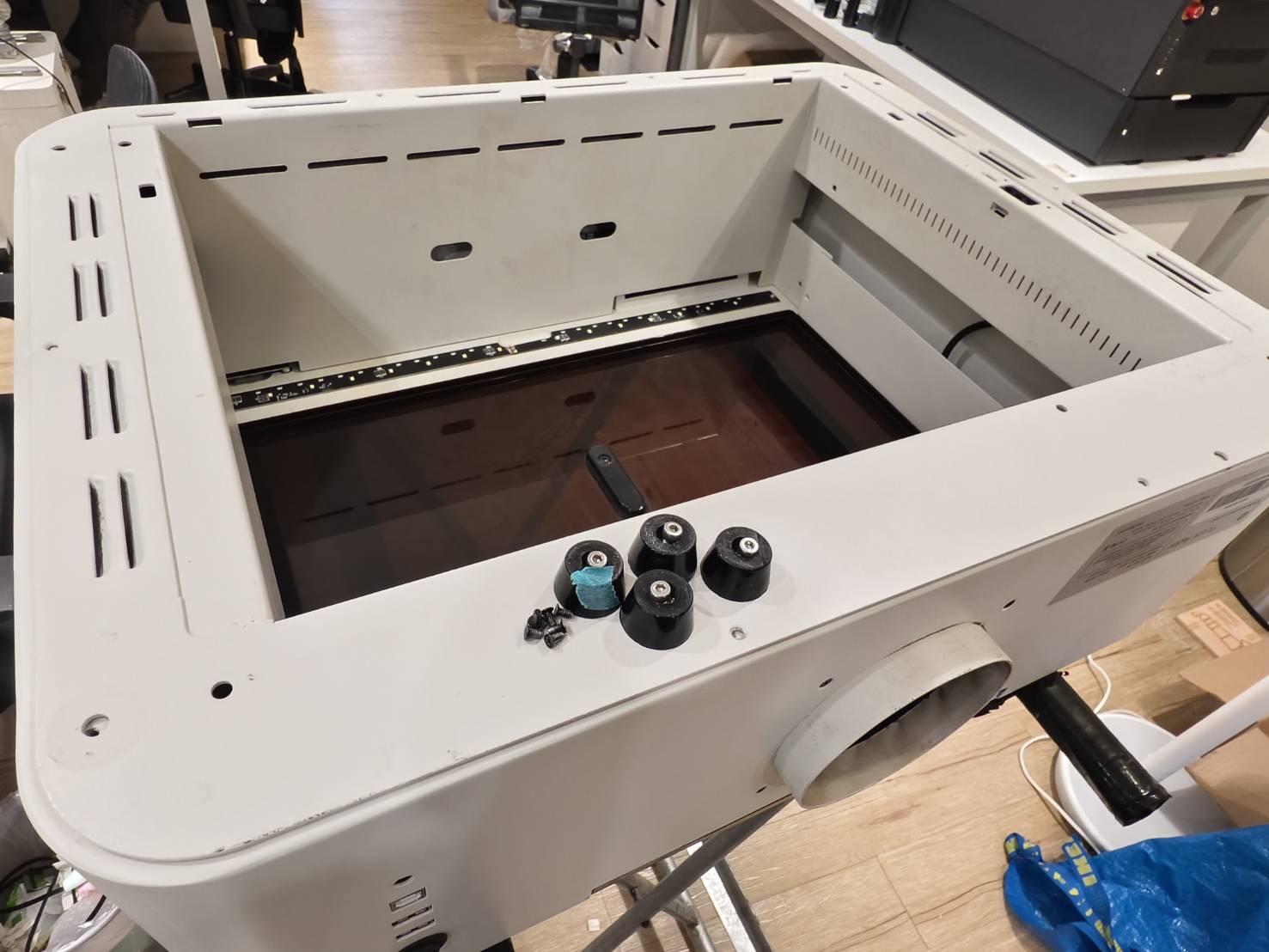

الخطوة 13

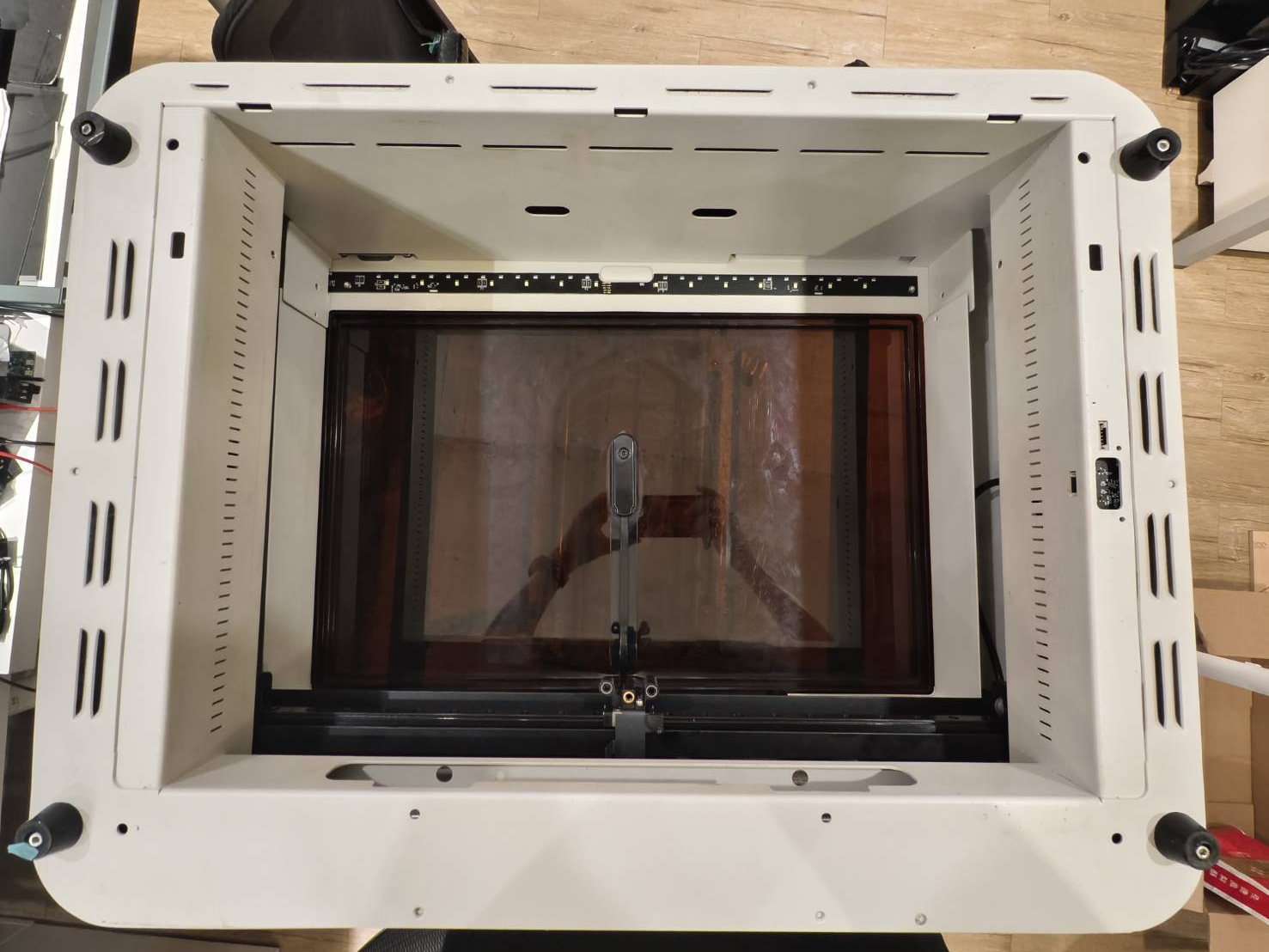

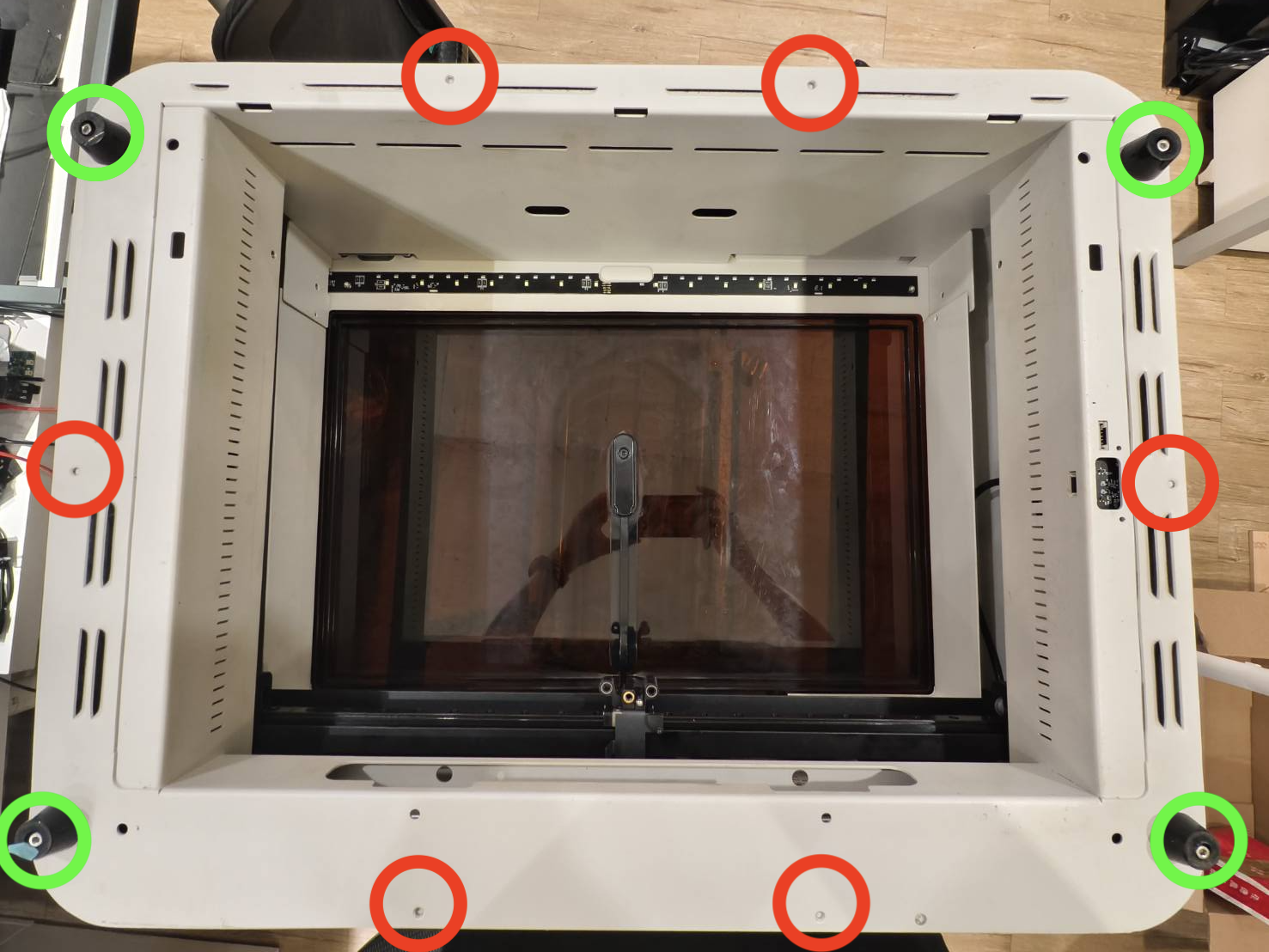

قم بفك هذه البراغي السفلية وإزالة الأقدام المطاطية.
(برغي T8 × 6 قطع وبرغي سداسي 3mm × 4 قطع)
الخطوة 14
اقلب الجهاز وفك البراغي الجانبية (برغي T8 × قطعتان)
الخطوة 15

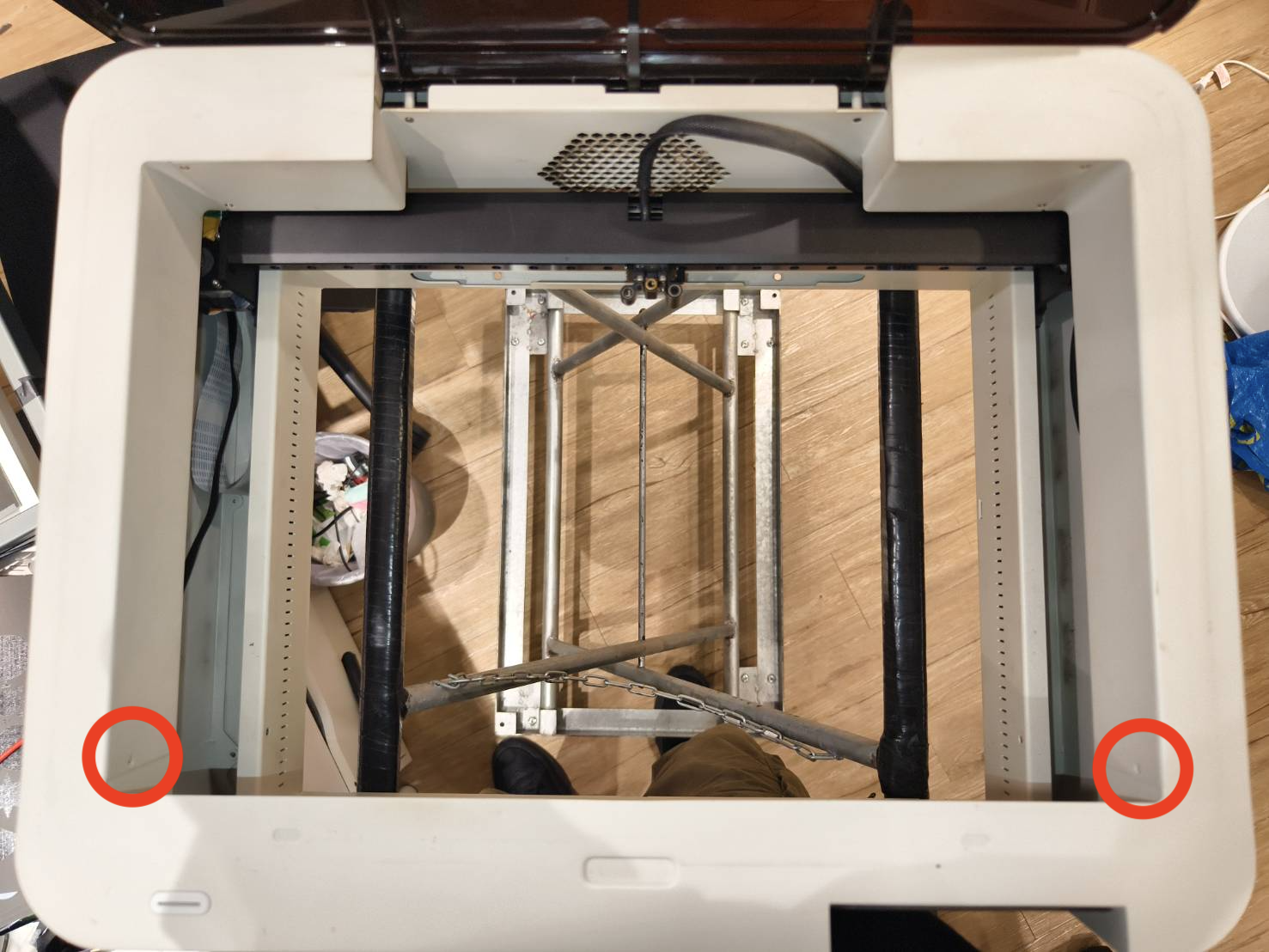

ضع علامة على فتحات البراغي على كلا الجانبين بالقلم.
الغرض هو تذكير نفسك بأن الجوانب المُعلَّمة ستكون مواجهة لمنطقة العمل عند التجميع.

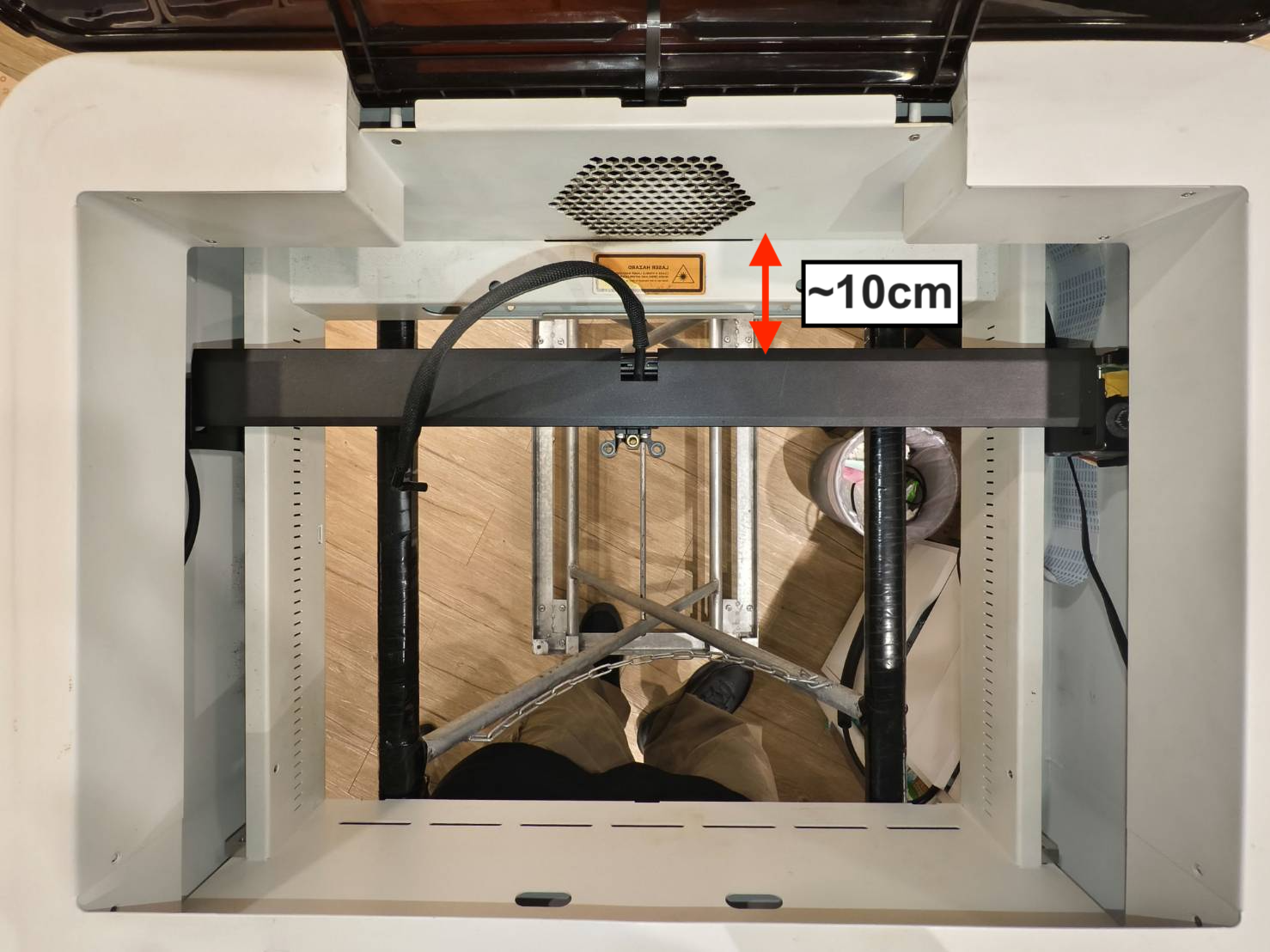

الخطوة 16
حرك قاعدة الوحدة إلى موضع يبعد حوالي 10cm عن الإطار.
(الغرض هنا هو عدم حجب جسر المحور X. إذا كان في الخلف تمامًا، سيتم قفله بعد الرفع، ولن يمكن الوصول إلى محرك المحور X. إذا كان في المنتصف، فقد يتضرر كابل المحور Y ذو 38 سنًا)
الخطوة 17

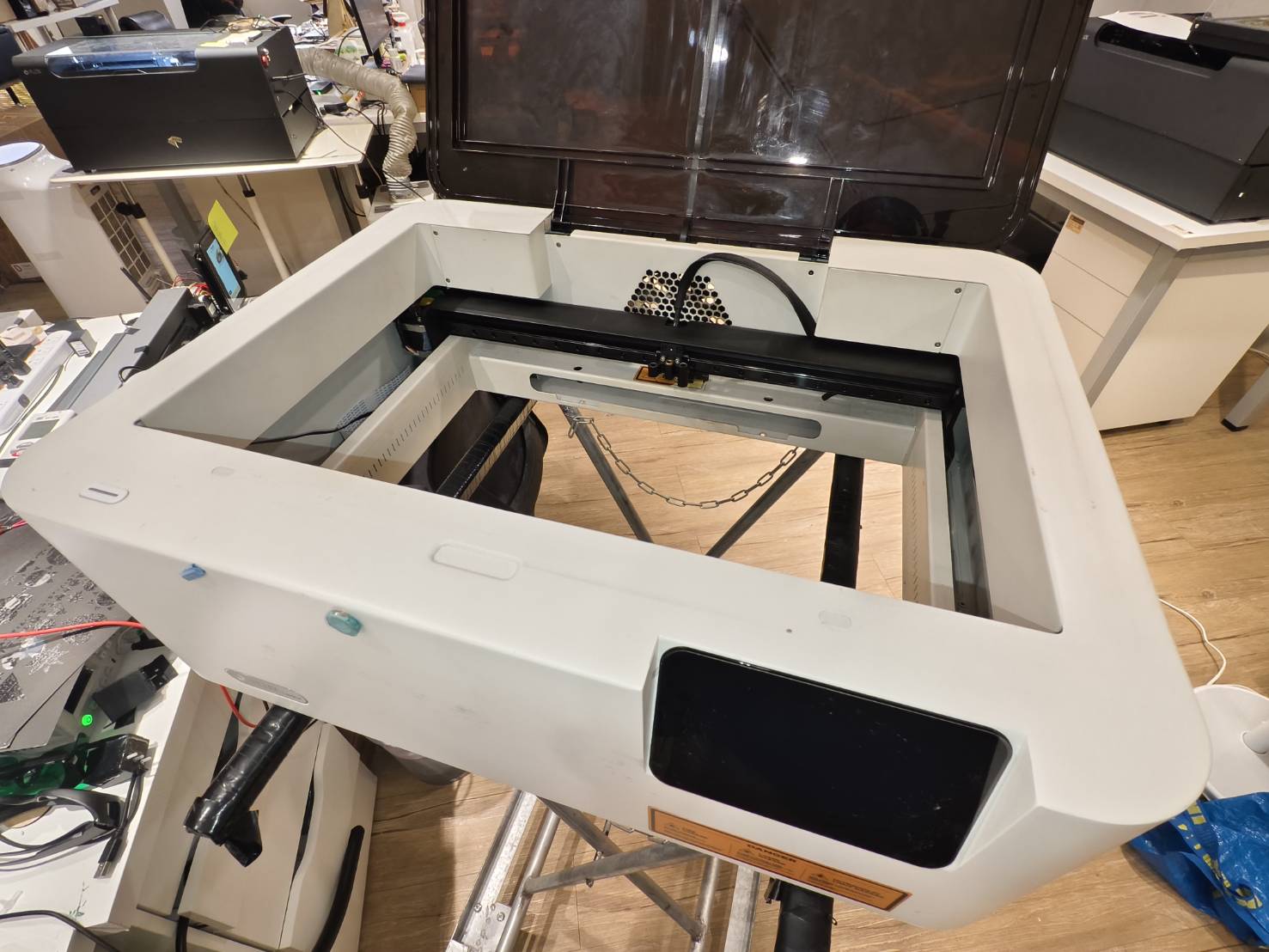

ارفع الإطار العلوي بكلتا يديك وضعه على الدعامات.
(احذر من أن تعلق الأسلاك بين الإطارات.)
مثال على إطار موضوع على الدعامات:
فيديو توضيحي للرفع (تم تصوير الفيديو داخل الجهاز):
الخطوة 18
قم بإزالة العجلة البيضاء الموجودة على الجانب الأيمن. (مفتاح سداسي 2.5mm)
الخطوة 19
أدخل السير المسنن الجديد (النوع الحلقي) من خلال الفتحة الجانبية اليمنى إلى الإطار المعدني للمحور X، ثم قم بلفه حول بكرة التوجيه البيضاء (مع توجيه الأسنان نحو الداخل). ادفع مجموعة البكرة والسير مرة أخرى داخل الإطار المعدني، وثبتها بالمسمار لتأمينها.
الخطوة 20
أعد تركيب مسمار السير وتأكد من ترتيب السير كما هو موضح في الفيديو.
يجب أن يكون الطرف الآخر من السير داخل المحور X.
الخطوة 21
قم بلف الطرف الآخر من السير حول محرك المحور X.
(استخدم الجزء الخلفي من المفك لتطبيق القوة على السير وادفع حامل قاعدة الوحدة لتحريك السير. يجب أن يلتف السير تدريجياً حول بكرة المحرك.)
الخطوة 22
اختبر يدوياً ما إذا كانت الحركة متزامنة وتأكد من أن الجانب المسنن يواجه الداخل. إذا لم تكن الحركة متزامنة، يرجى العودة إلى الخطوة 18 للتحقق من صحة التركيب.
الخطوة 23
أعد الإطار العلوي إلى موضعه الأصلي.
يرجى ملاحظة أن فتحات المسامير المحددة يجب أن تكون مواجهة لمنطقة العمل.
استعادة الإطار:
الخطوة 24
اربط البراغي الجانبية.
الخطوة 25
اقلب الجهاز. اربط جميع البراغي في الأسفل.
يرجى ملاحظة أن القدم والبرغي المحددين يجب أن يكونا في موضع قريب من منافذ USB.
اقتراح:
من الأفضل عدم ربط البراغي بإحكام تام في البداية حيث قد تكون بعض البراغي غير محاذية ولا يمكن إدخالها. لذلك، يُنصح بربط جميع البراغي بإحكام بعد تركيب جميع البراغي.
الخطوة 26
اقلب الجهاز. حرك مقعد الوحدة للتأكد من إمكانية تحريكه بحرية.
|
|
الخطوة 27
حاول فك برغي القدم المطاطية القريب من منافذ USB وحاول تحريك مقعد الوحدة مرة أخرى.
الخطوة 28
امسك الحامل في مكانه وأدر المسمار الموجود في المنتصف عكس اتجاه عقارب الساعة لتركيب الحامل مع محرك المحور Z.
الخطوة 29
ضع الملصقات السوداء على الجزء العلوي من الأعمدة. إذا لم تكن الملصقات متوفرة، تخطَّ هذه الخطوة لأنها اختيارية.
الخطوة 29.1
ركِّب المحمل على الجزء العلوي من المسمار القائم. إذا لم يكن لديك هذا المحمل، يُرجى تخطي هذه الخطوة.
الخطوة 30
أعد تركيب الإطار العلوي لمقعد الوحدة. (مسمار سداسي 1.5mm * 4 قطع)
الخطوة 31
ضع القاعدة على طاولة، مع التأكد من بروز النتوءات قليلاً من سطح الطاولة.
الخطوة 31.1
ارفع الجهاز بزاوية طفيفة لمحاذاة التجاويف في الطرف الأمامي للجهاز مع النتوءات على القاعدة. أدخل النتوءات، ثم ضع الجهاز على سطح الطاولة.
الخطوة 31.2
أعد ربط هذه المسامير لتثبيت القاعدة.
الخطوة 32
أعد تركيب خرطوم الهواء.
الخطوة 33
أعد تركيب النابض على حزام المحور X.
الخطوة 34
أعد توصيل هذه الكابلات.
#END
