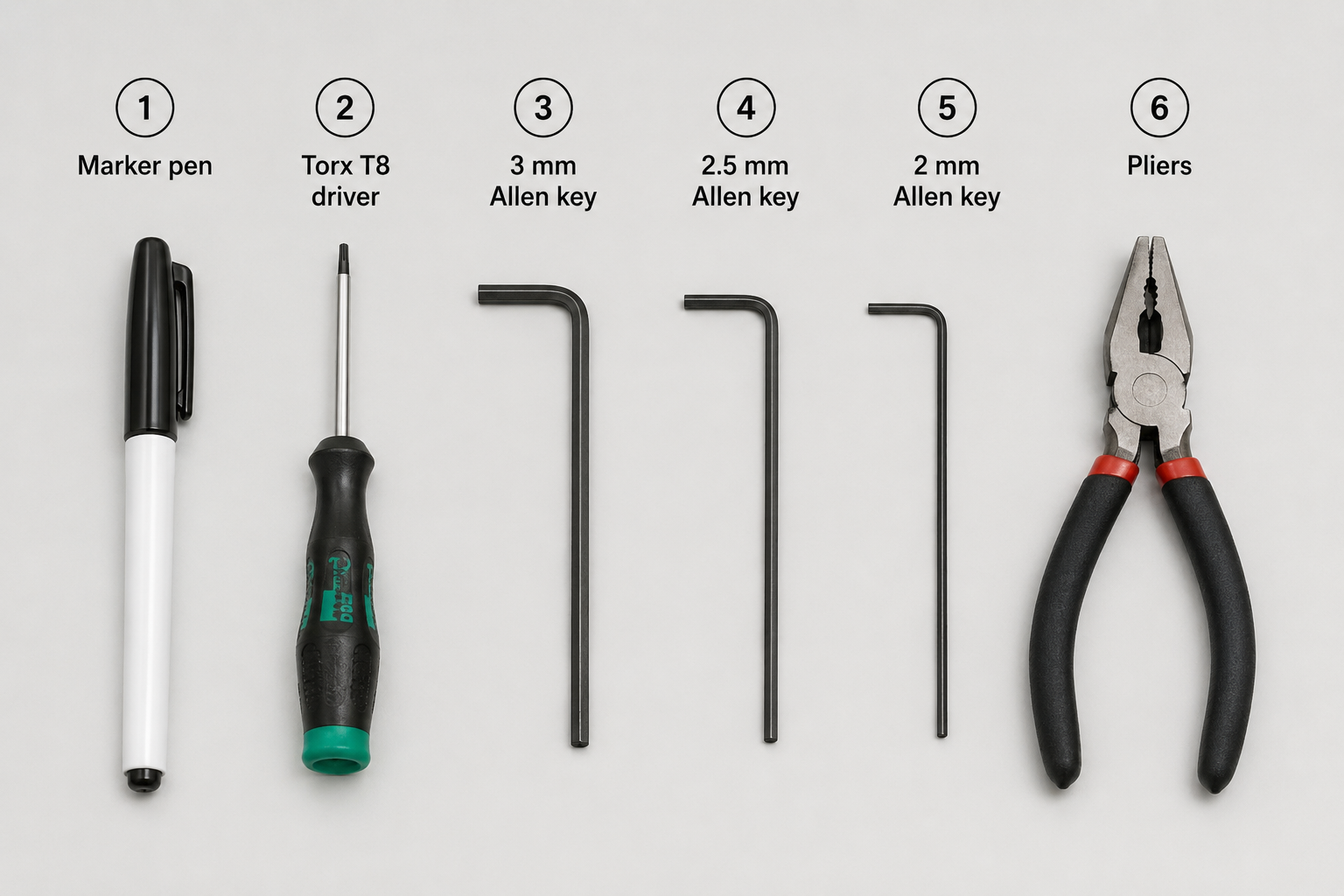

الأدوات
| 1 | قلم تحديد |
| 2 | مفك تورك T8 |
| 3 | مفتاح ألن 3 مم |
| 4 | مفتاح ألن 2.5 مم |
| 5 | مفتاح ألن 2 مم |
| 6 | كماشة |
الخطوة 1
أطفئ الجهاز وافصل سلك الطاقة.
اقلب الجهاز لرؤية الجزء السفلي من الجهاز.
الخطوة 2
ضع علامة على القاعدة المطاطية والبرغي القريبين من منفذ USB.
الغرض من وضع العلامة هو أن برغي هذه القاعدة سيكون أقصر من البراغي الأخرى، ويجب أن يكون في نفس الموضع.
الخطوة 3
فك هذه البراغي السفلية.
(برغي T8 × 6 قطع وبرغي سداسي 3 مم × 4 قطع)
الخطوة 4
اقلب الجهاز وقم بإزالة البراغي الجانبية. (برغي T8 × قطعتان)
الخطوة 5

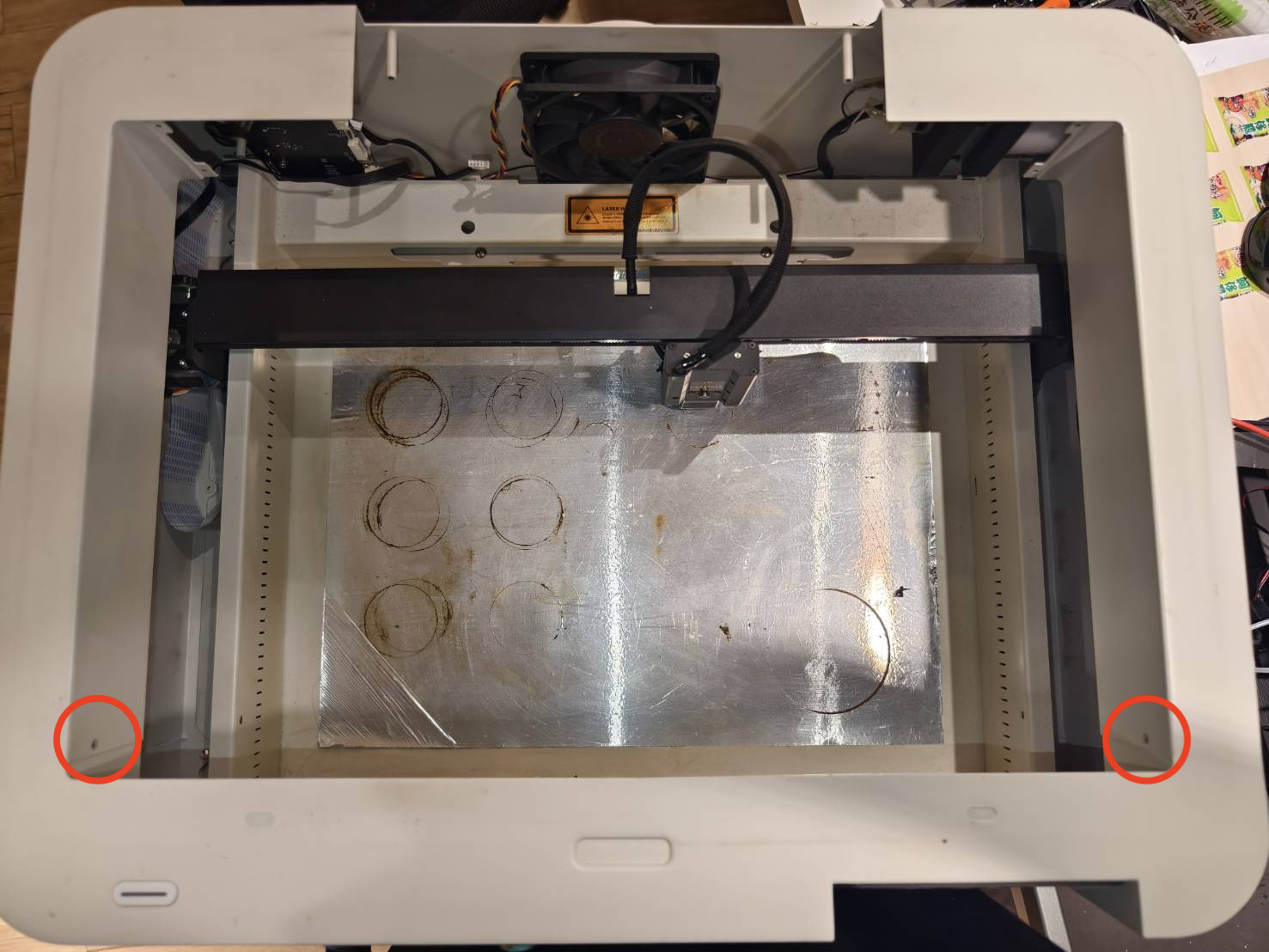

ضع علامة على فتحات البراغي على كلا الجانبين بالقلم.
تساعد هذه العلامات في ضمان التوجه الصحيح أثناء إعادة التجميع. يجب أن تواجه الجوانب المعلّمة منطقة العمل.
الخطوة 6
قم بإزالة البراغي. براغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان.)
الخطوة 7
حرّك اللوحة وغطاء الباب للأمام قليلاً.
الخطوة 8
قم بإزالة كابل محرك المحور Y. (من الأسهل إزالة كابل الكاميرا بعد إزالة هذا الكابل.)
الخطوة 9
قم بإزالة كابل الكاميرا.
يرجى ملاحظة وجود مشبك يقوم بتثبيت الكابل. افتح المشبك لإزالة كابل الكاميرا.
المشبك مغلق:
المشبك مفتوح:
اسحب الكابل:
الخطوة 10
قم بإزالة اللوحة وغطاء الباب.
الخطوة 11

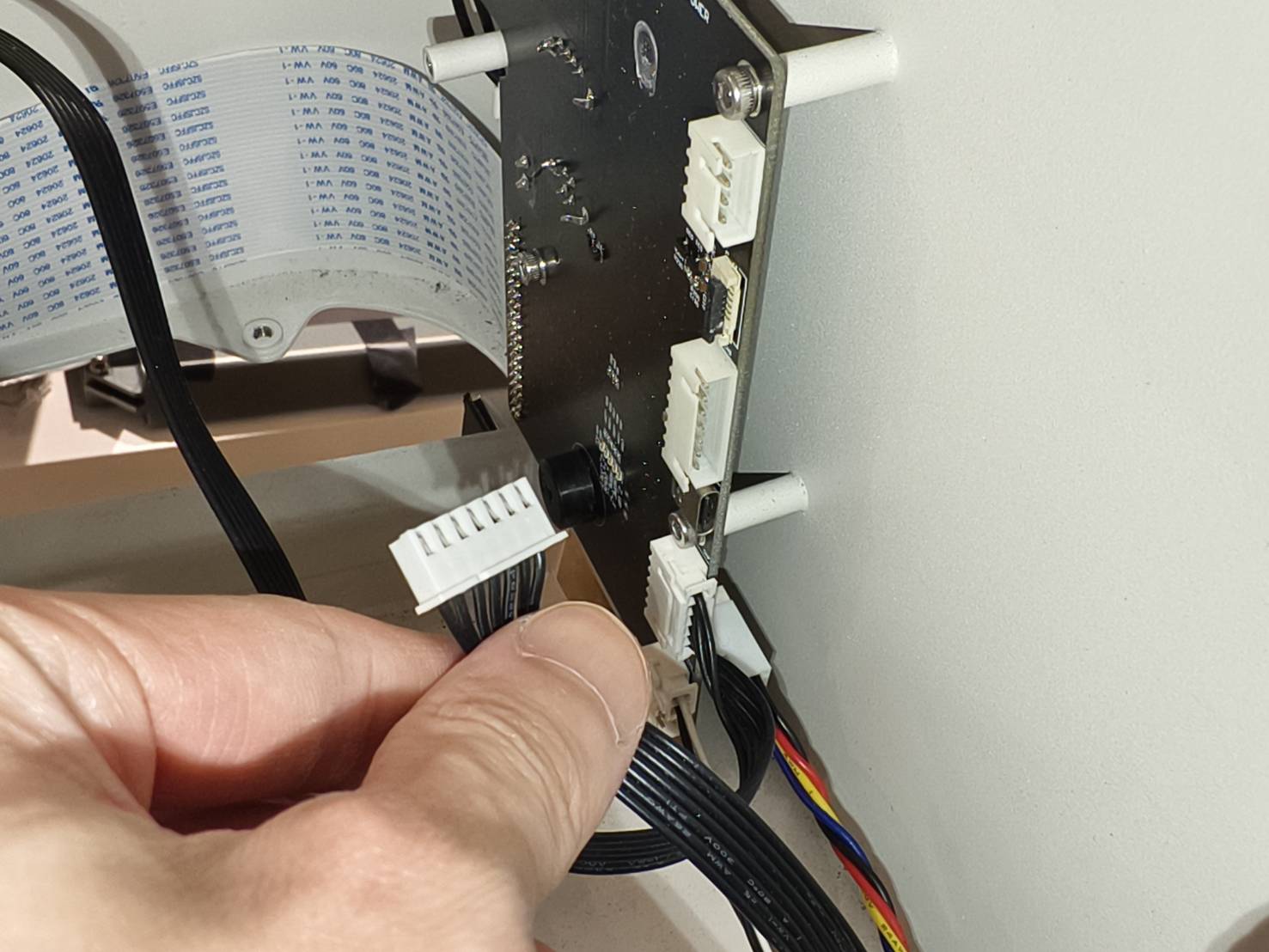

افصل الكابل ذو الـ 7 أطراف.
الخطوة 12
ارفع الجانب الخلفي من الهيكل العلوي واتركه يستند على الهيكل السفلي.
الخطوة 13
حدد موقع المحور Y وافصل المقرن والعمود. (براغي سداسية 2mm × 4 قطع)
الخطوة 14
قم بفك حامل دعم القضيب وحركه جانباً. (براغي سداسية 3mm × 3 قطع)
(سيحجب هذا الدعم أحد براغي محرك المحور Y.)
الخطوة 15
قم بإزالة محرك المحور Y من النظام. (براغي سداسية 2.5mm × 4 قطع.)
الخطوة 16
قم بإزالة المقرن من محرك المحور Y.
(استخدم كماشة إذا كان المقرن عالقاً على عمود محرك المحور Y.)
الخطوة 17
قم بتركيب المقرن على عمود محرك المحور Y الجديد. (براغي سداسية 2.0mm × 2 قطعة.)
الخطوة 18
قم بتركيب محرك المحور Y الجديد. (براغي سداسية 2.5mm × 4 قطع.)
الخطوة 19
قم بتركيب المقرن على العمود الطويل. (براغي سداسية 2.0 مم × قطعتان.)
الخطوة 20
قم بربط دعامة القضيب. (برغي سداسي 3 مم × 3 قطع)
الخطوة 21
قم بتركيب الحزام على البكرة.
(يمكنك استخدام الجزء الخلفي من مفك البراغي أو إصبعك لتوجيه الحزام على البكرة أثناء تحريك رأس الليزر ببطء. يجب أن يلتف الحزام تدريجياً حول بكرة المحرك.)
الخطوة 22
ضع الهيكل العلوي مرة أخرى في موضعه الأصلي. تأكد من توجيه كلا الكابلين، كابل الـ 7 سنون وكابل محرك المحور Y الجديد، نحو الأعلى.
حرك رأس الليزر برفق وتحقق من حركته السلسة، خاصة للمحور Y.
إذا لم يكن كذلك، يرجى رفع الجانب الخلفي (الخطوة 12) مرة أخرى وفحص حزام المحور Y أو المقرن من الخطوة 18 to الخطوة 21.
الخطوة 23
أعد تركيب البراغي الجانبية (برغي T8 × قطعتان). تأكد من أن الجانب المُعلَّم داخل منطقة العمل.
الخطوة 24
اقلب الجهاز. اربط جميع البراغي في الأسفل.
يرجى ملاحظة أن القدم المطاطية المُعلَّمة والبرغي الأقصر يجب إعادة تركيبهما بالقرب من منافذ USB.
اقتراح:
من الأفضل عدم ربط البراغي بإحكام تام في البداية، حيث قد تكون بعض البراغي غير محاذية وغير قادرة على الربط أو الإدخال في فتحات البراغي بشكل صحيح. لذلك، يُنصح بربط جميع البراغي بعد تركيب كافة البراغي.
الخطوة 25

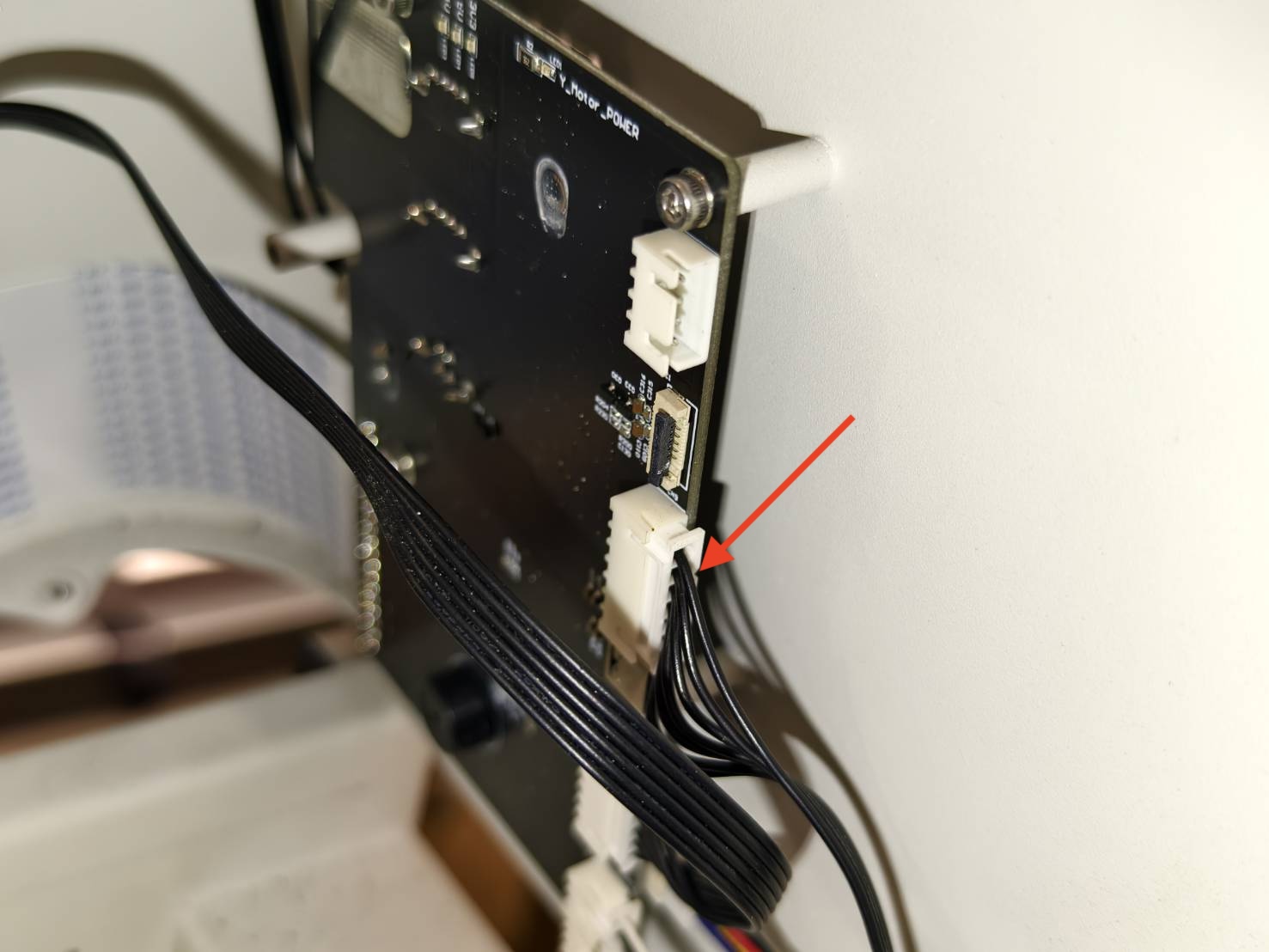

اقلب الجهاز وأعد توصيل الكابل ذي الـ 7 أطراف إلى اللوحة الرئيسية.
الخطوة 26
ضع اللوحة وغطاء الباب مرة أخرى في الجزء العلوي من الجهاز. اترك مساحة كافية للسماح ليديك بالوصول.
الخطوة 27
أدخل كابل الكاميرا في اللوحة الرئيسية.
يُرجى ملاحظة أن السطح المعدني لكابل الكاميرا يجب أن يكون متجهاً نحو اللوحة الرئيسية.
السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني متجهاً نحو اللوحة الرئيسية:
أدخل الكابل:
أحكم إغلاق المشبك:
الخطوة 28
أدخل كابل المحرك.
الخطوة 29 - ادفع اللوحة للخلف وأحكم ربط البراغي
ادفع اللوحة للخلف وأحكم ربط البراغي. (برغي T8 × 8 قطع)
الخطوة 30

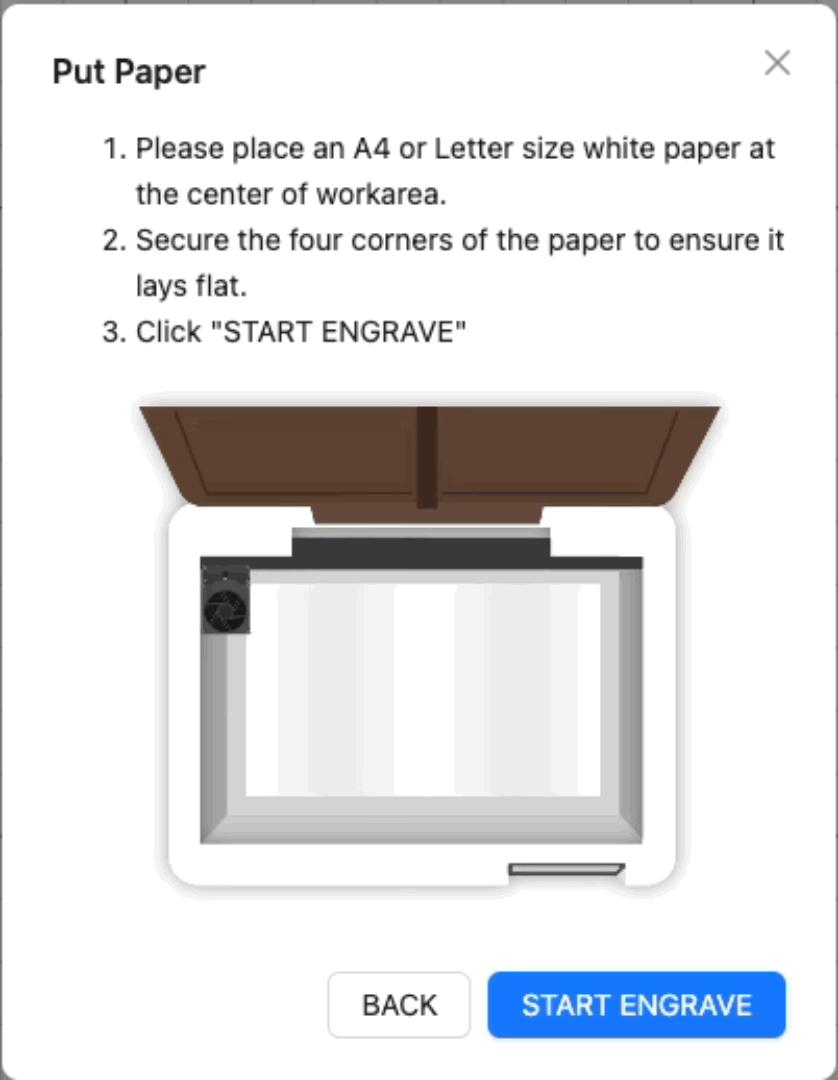

بمجرد إكمال الخطوات المذكورة أعلاه، يكون محرك المحور Y قد تم استبداله بنجاح. ومع ذلك، نظراً لأن الخطوات تضمنت تحريك غطاء الباب والكاميرا، يُرجى إجراء معايرة الكاميرا كخطوة نهائية قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا
