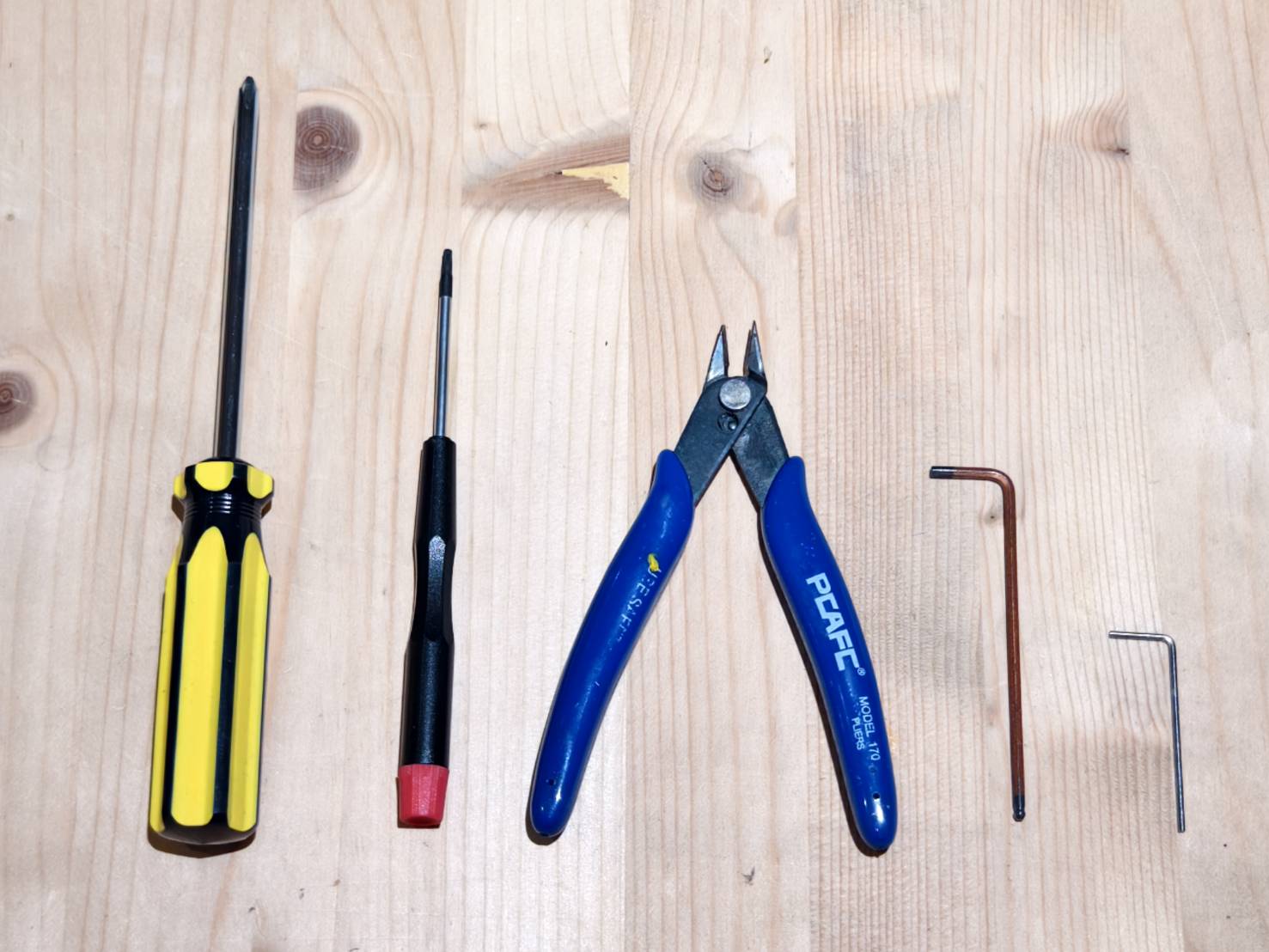

الأدوات
| 1 |
مفك فيليبس |
| 2 |
مفك توركس T8 مفك |
| 3 |
زردية قطرية |
| 4 |
مفتاح ألن 2.5 مم |
| 5 |
مفتاح ألن 1.5 مم |
الخطوة 1

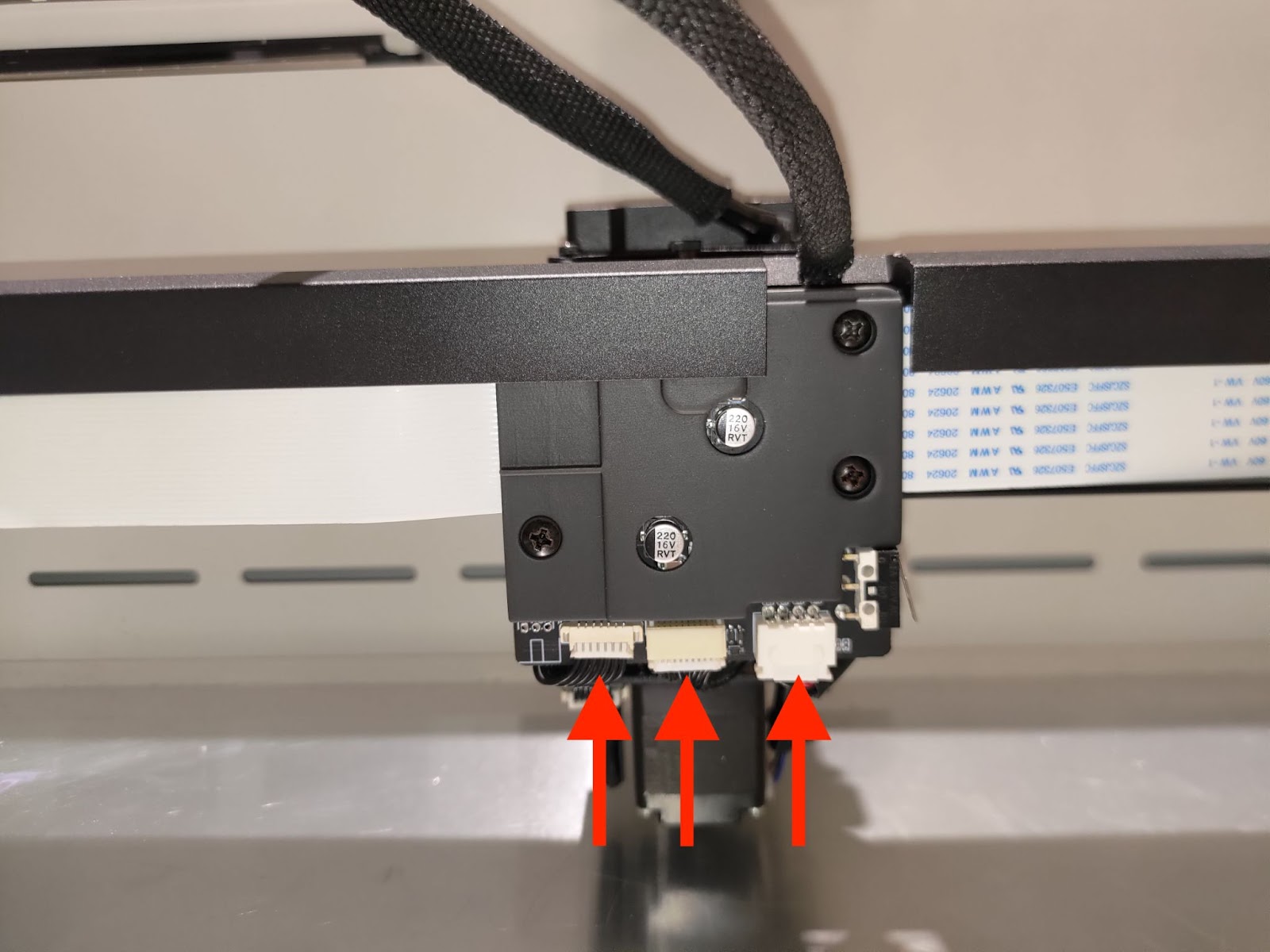

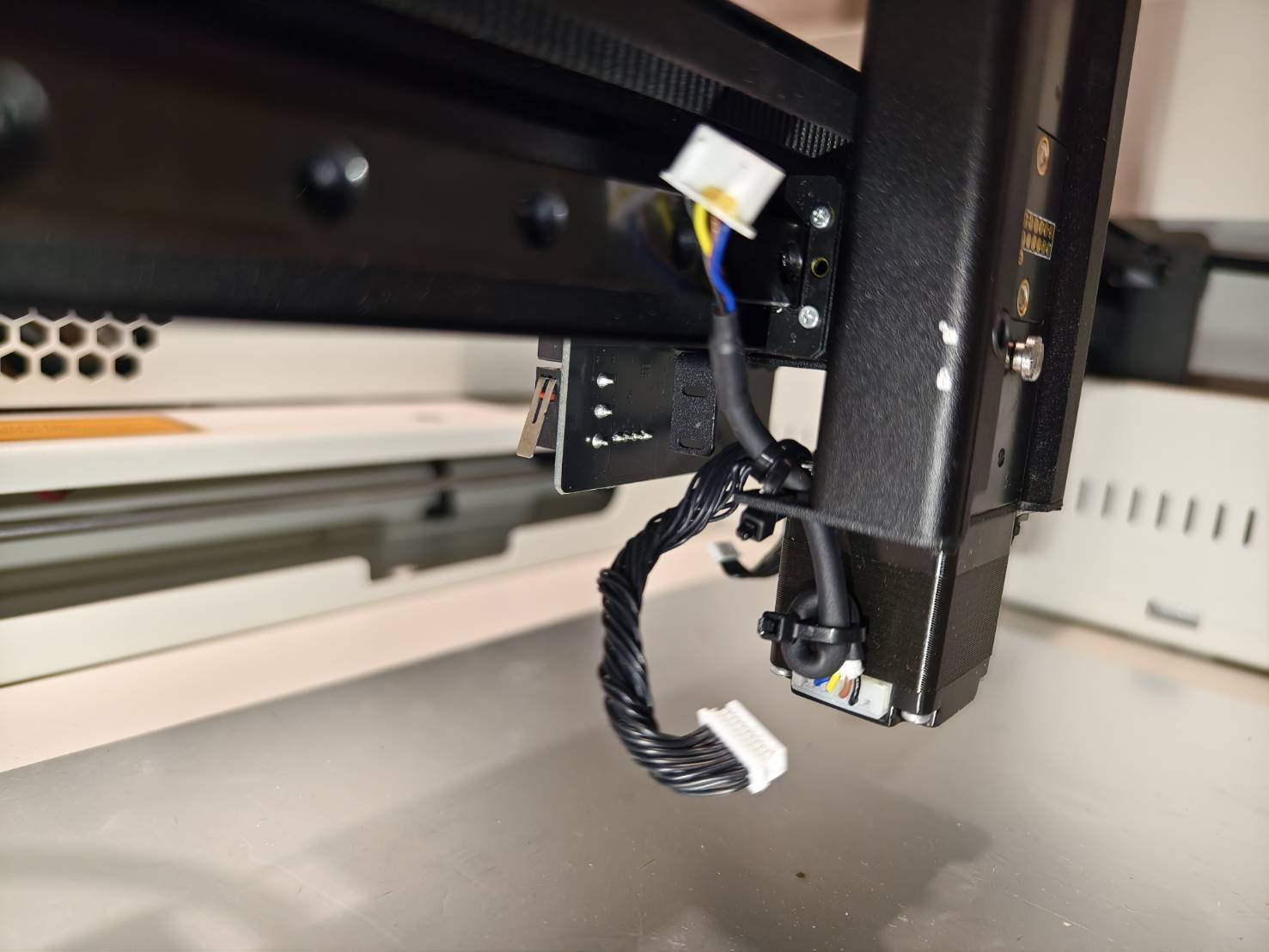

افصل الكابلات الثلاثة الموضحة في الصورة أدناه.
الخطوة 2
استخدم مفتاح ألن لإزالة نابض الحزام على حزام المحور X.
الخطوة 3

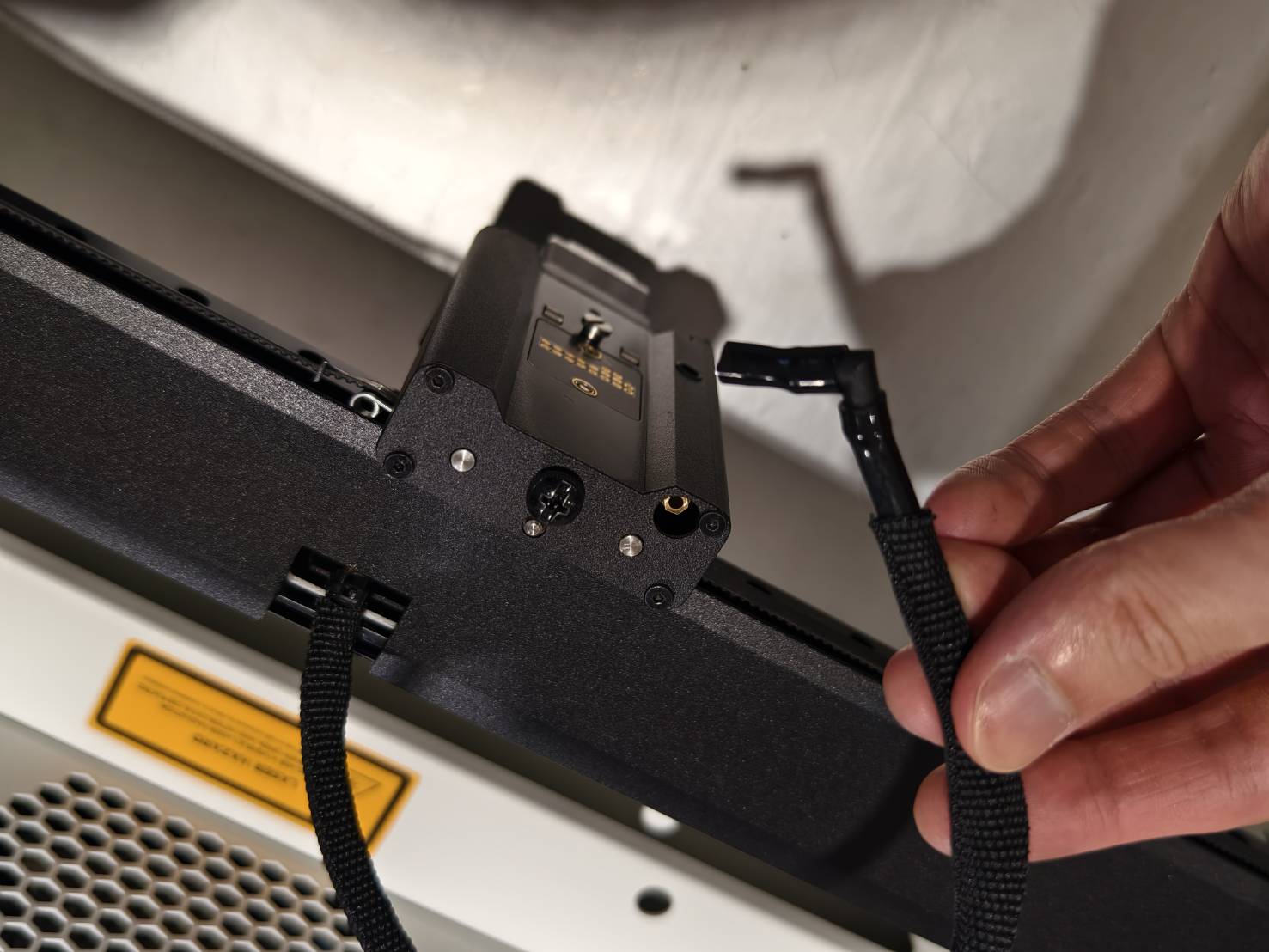

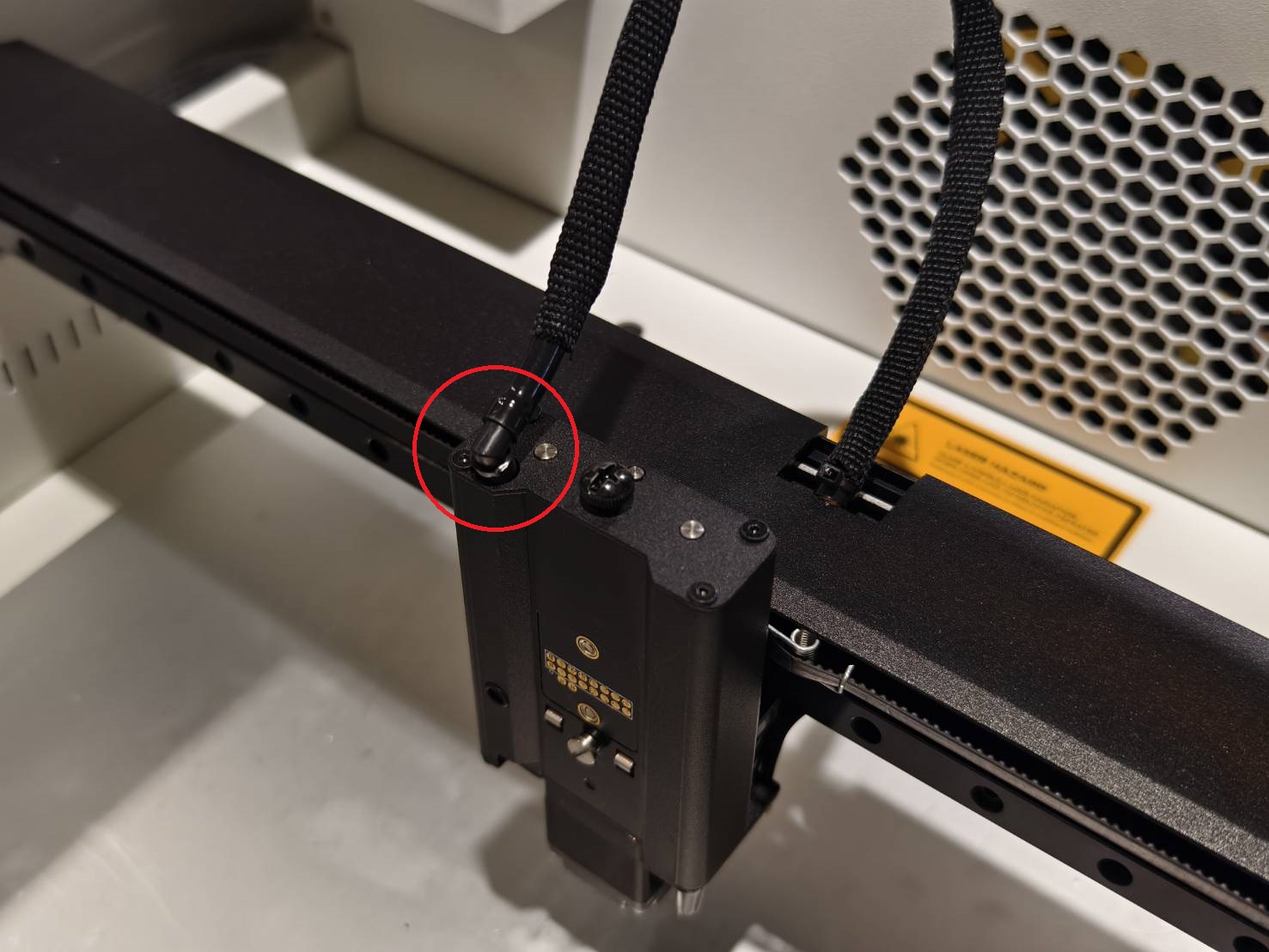

افصل خرطوم الهواء ذو الوصلة على شكل حرف L من قاعدة الوحدة.
الخطوة 4

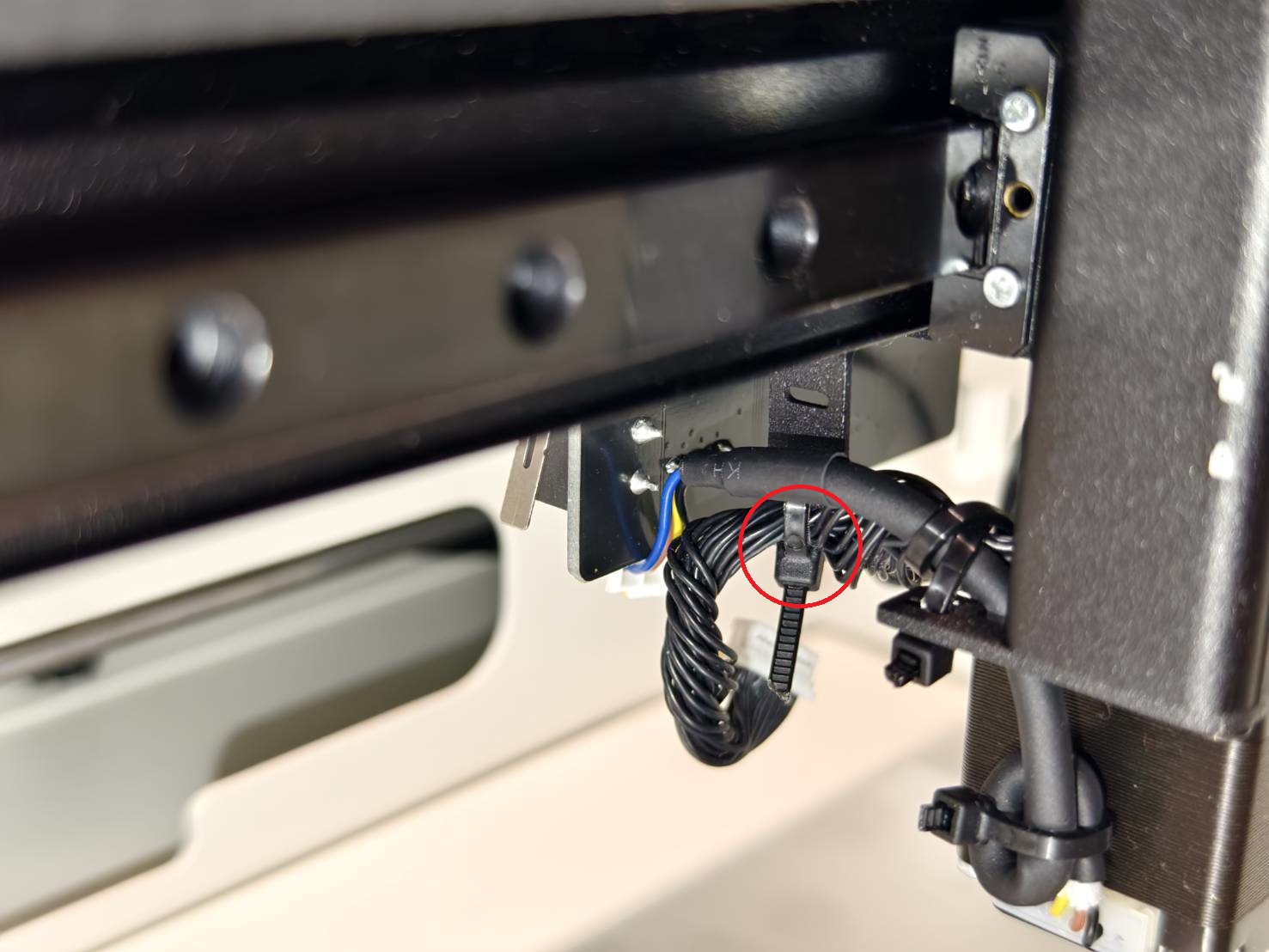

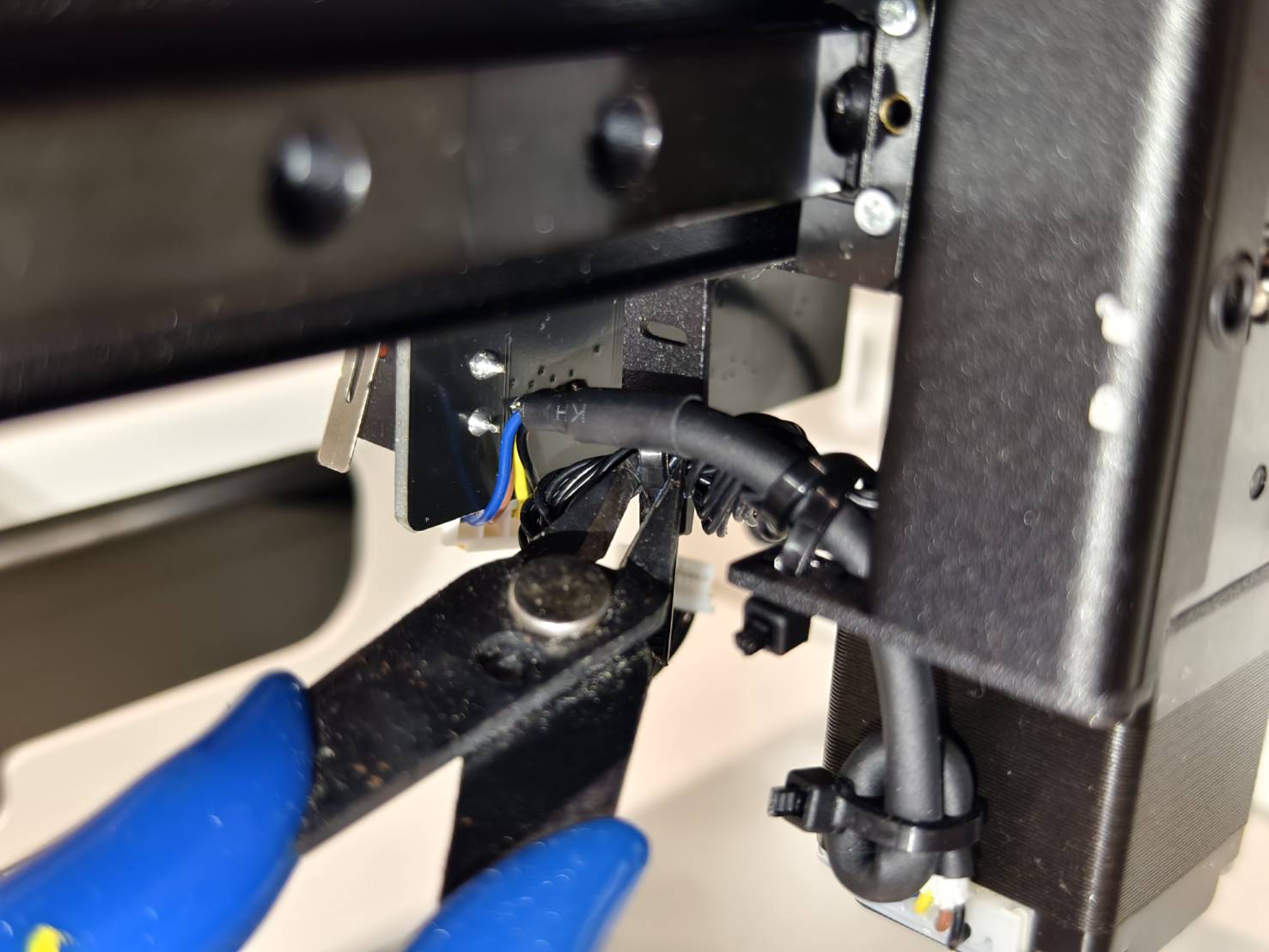

اقطع رباط الكابل الذي يثبت الكابل ذو الـ20 سنًا في الجزء الخلفي من قاعدة الوحدة.
الخطوة 5
قم بفك هذين البرغيين لإزالة القاعدة المعدنية.
الخطوة 5.1

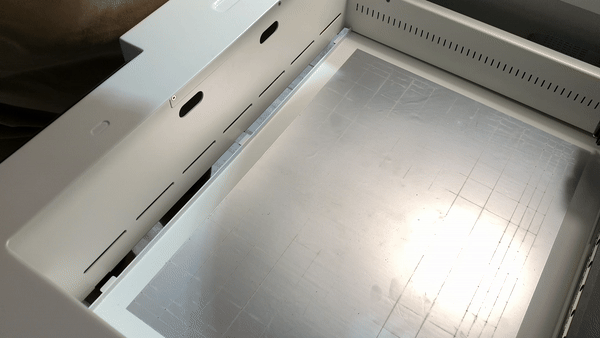

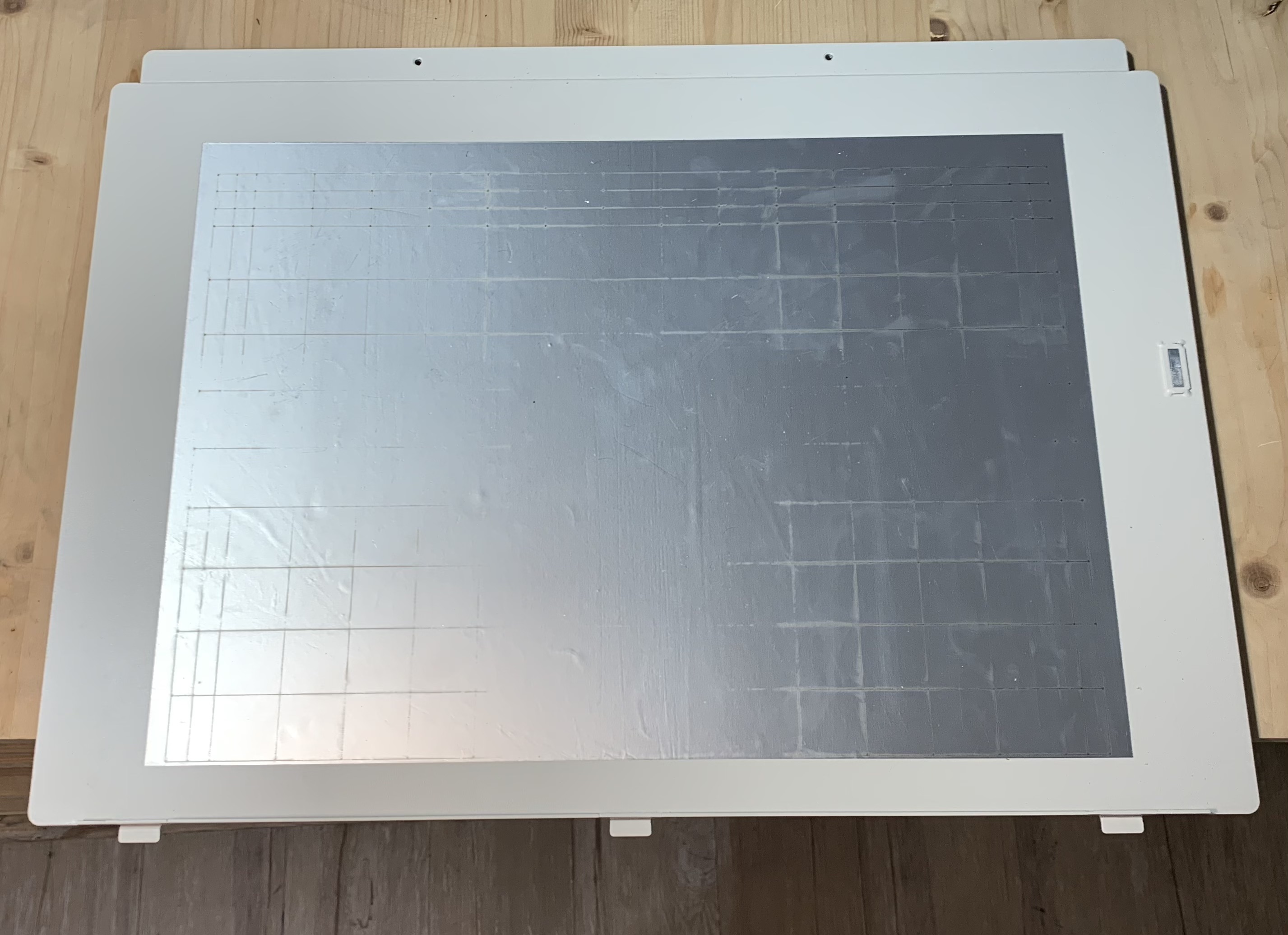

أزل القاعدة المعدنية برفع الجهاز قليلاً وسحب القاعدة مباشرة.
الخطوة 6

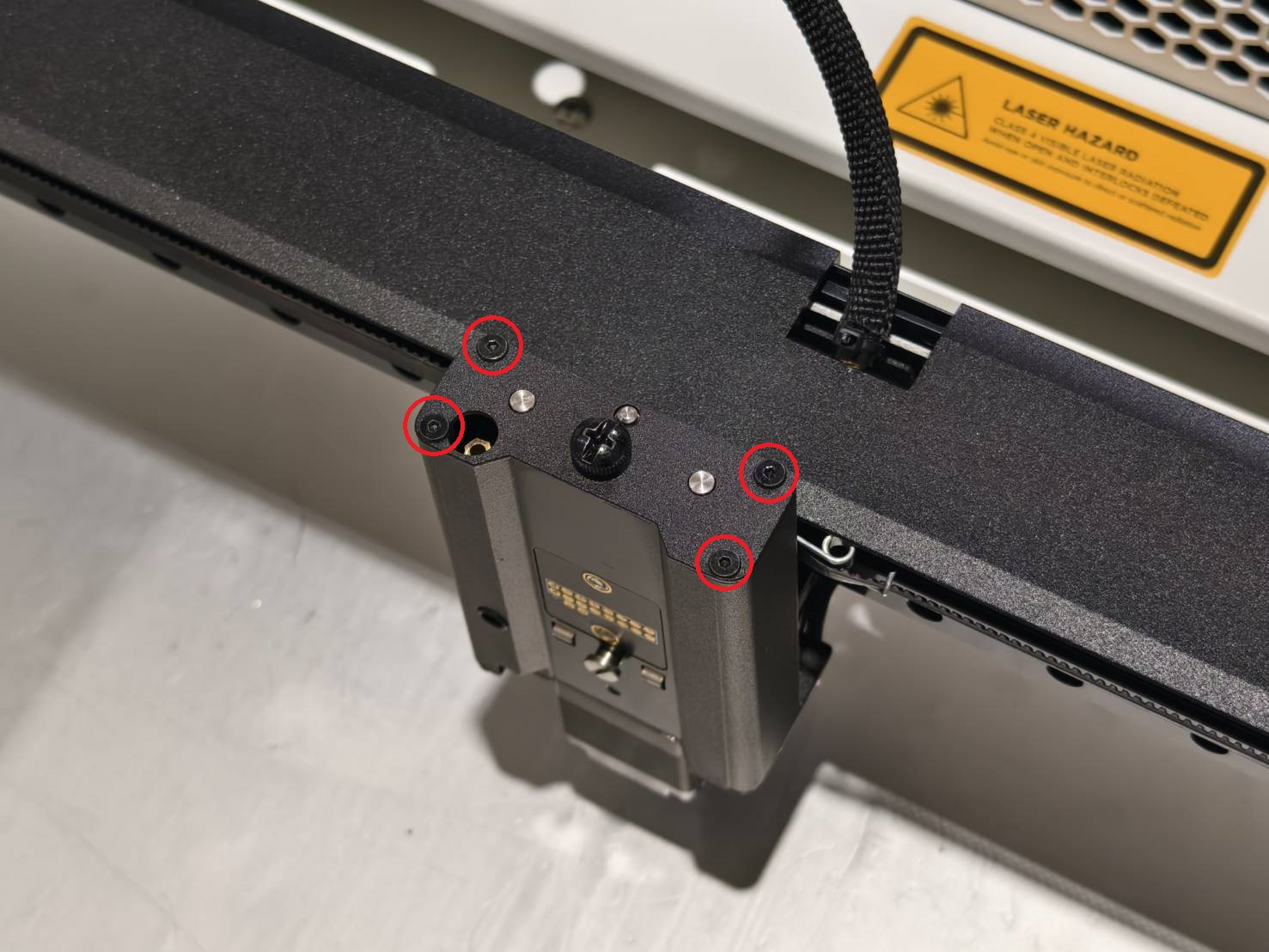

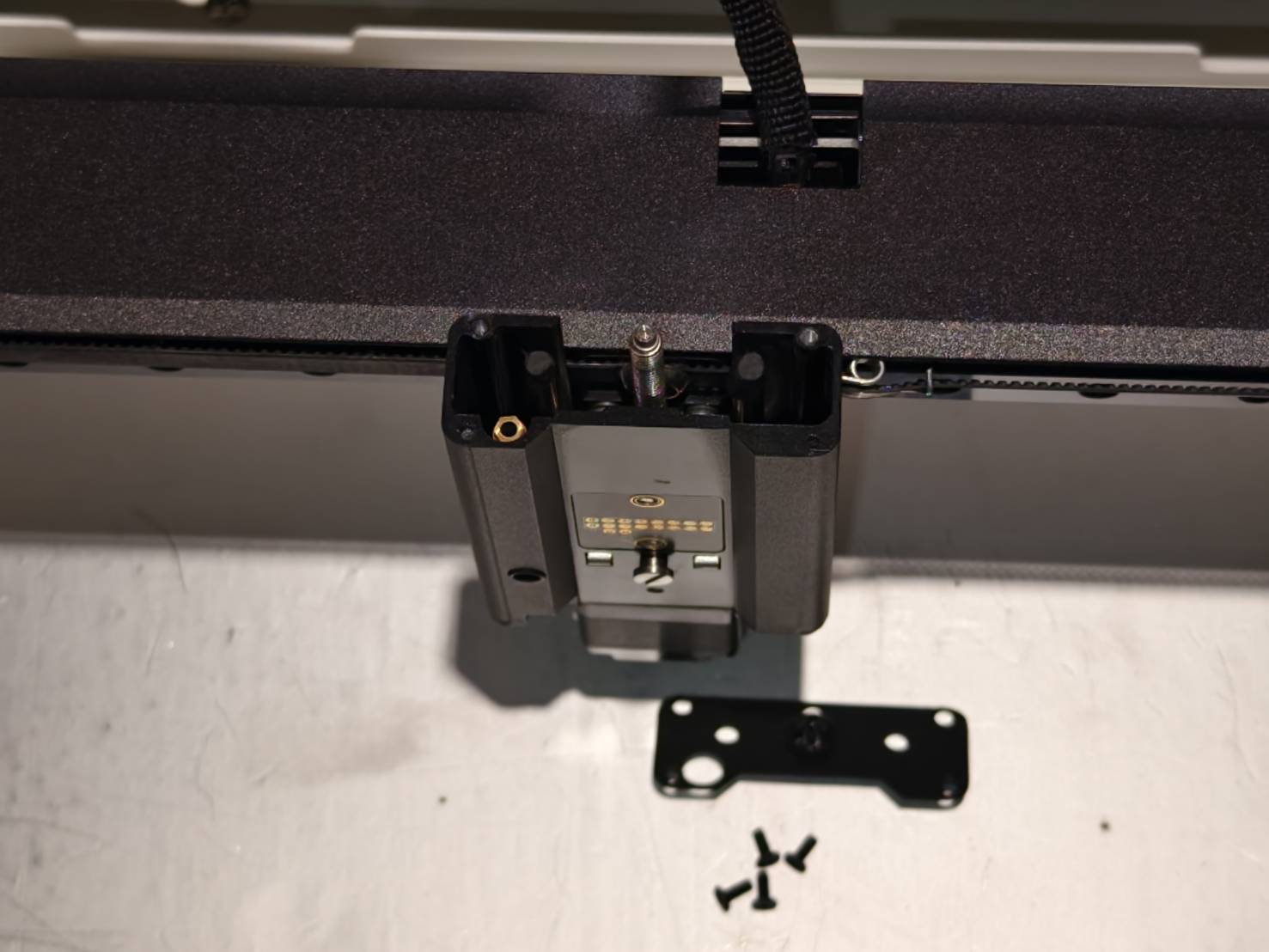

أزل الإطار العلوي لمقعد الوحدة. (4 براغي سداسية مقاس 1.5 مم)
الخطوة 7

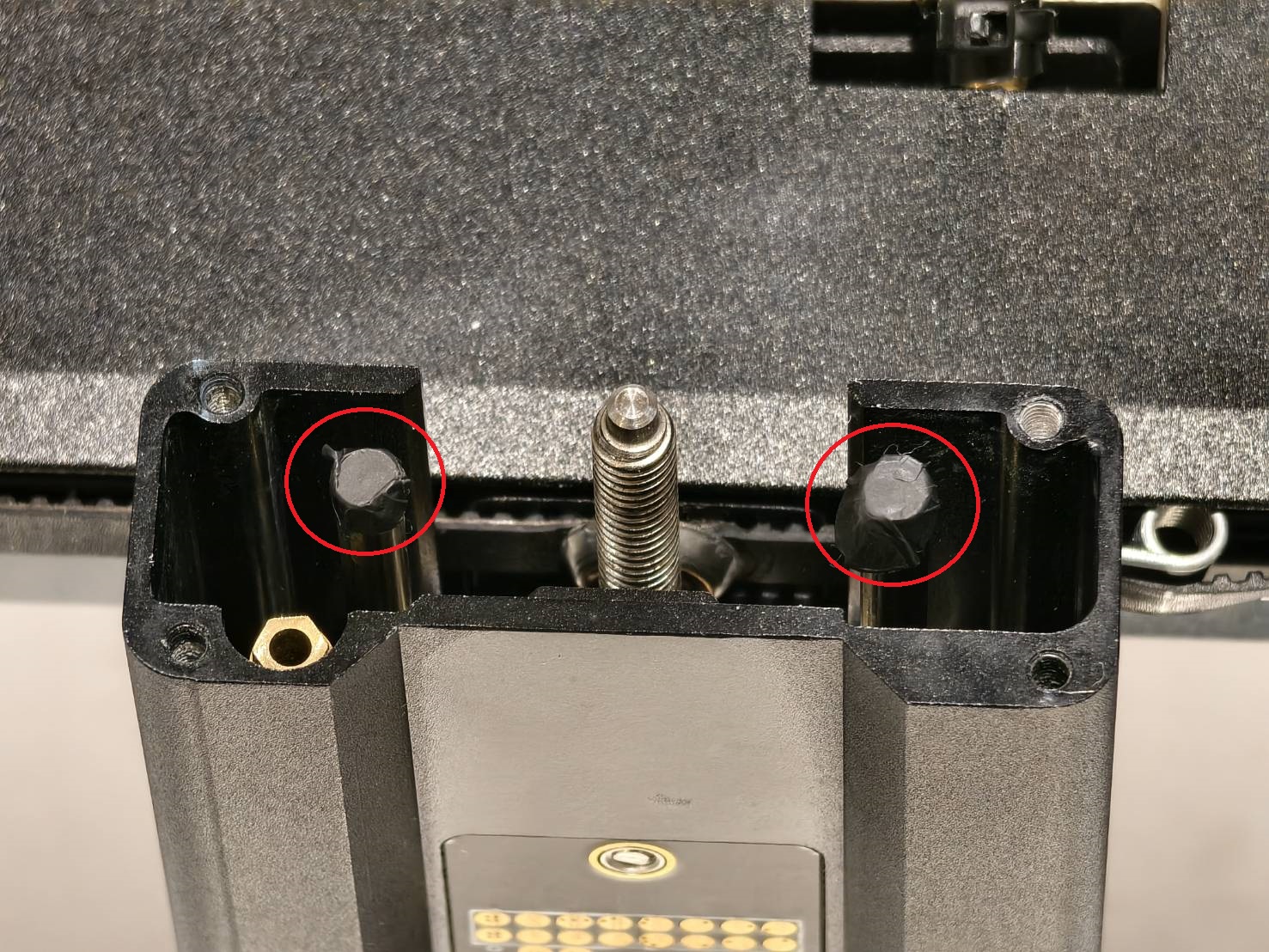

أزل الملصقين الأسودين الموجودين على قمة العمودين.
إذا لم يكن لدى جهازك ملصقات كما في الصورة أدناه، فانتقل مباشرة إلى الخطوة 8.
الخطوة 8

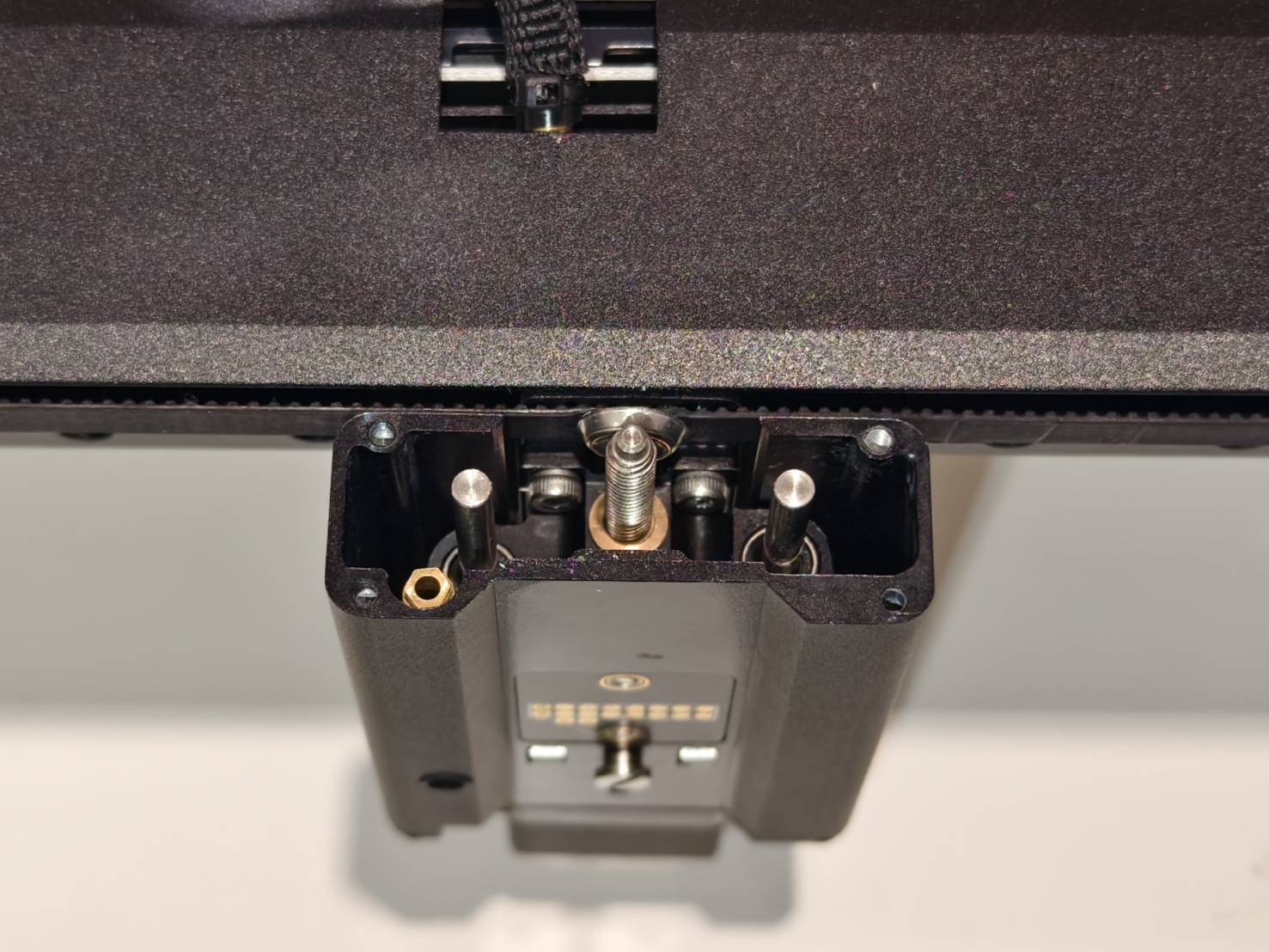

أدر المسمار الأوسط في اتجاه عقارب الساعة لإزالة الحامل بالكامل مع محرك المحور Z.
الخطوة 9

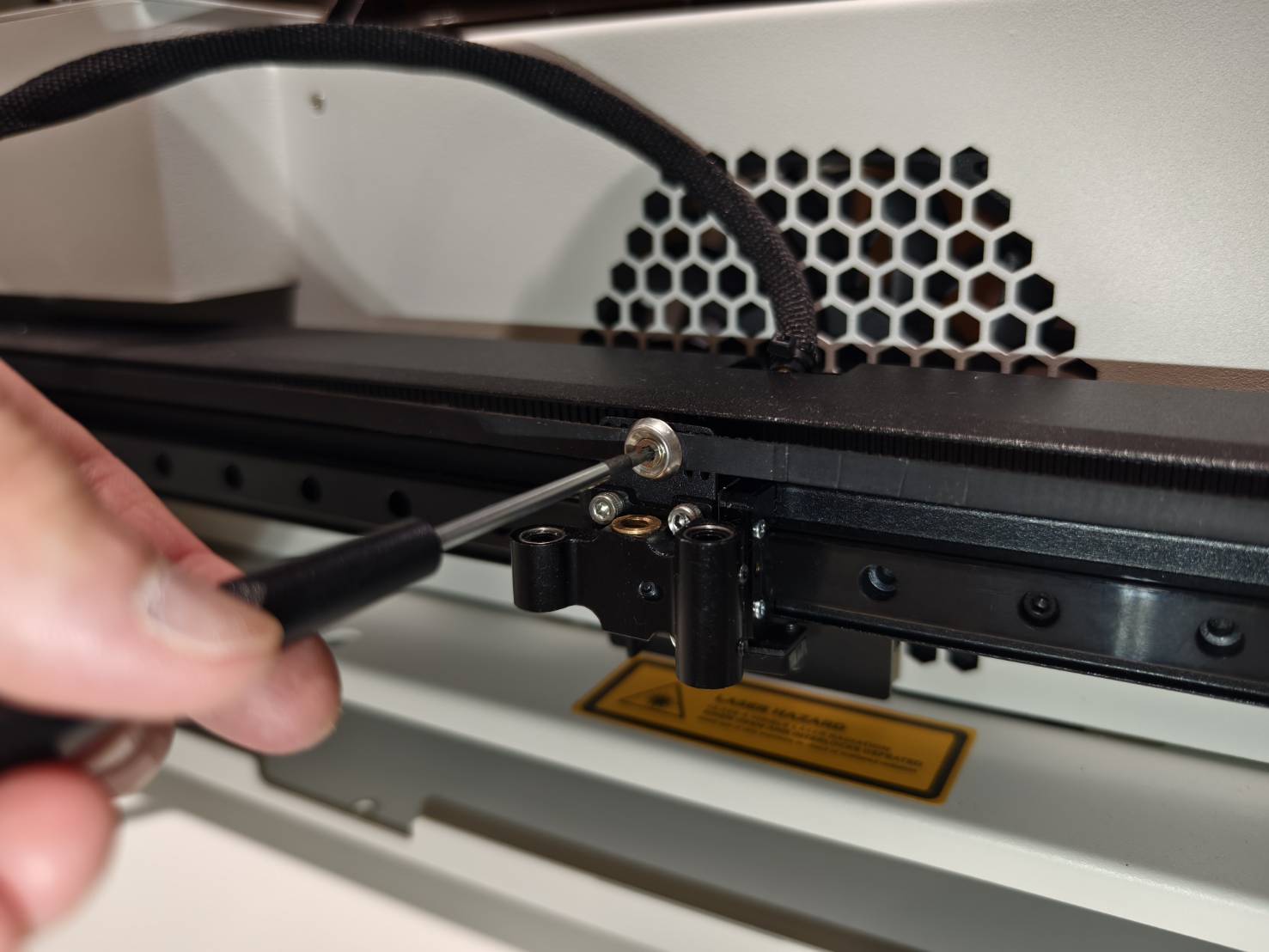

فك برغي الحزام. أمسك الحزام أثناء فك البرغي لمنعه من الانفصال.

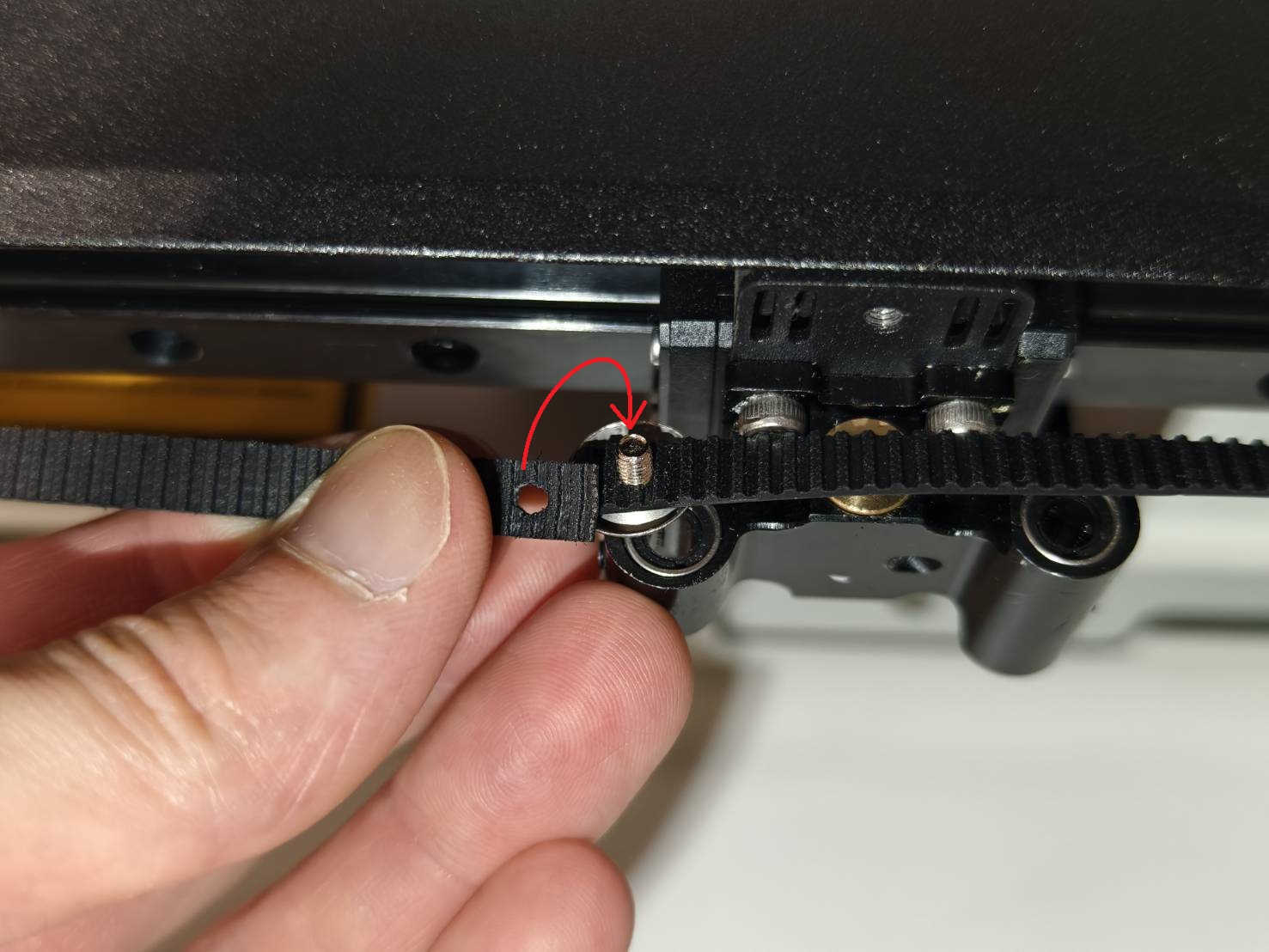

الخطوة 9.1

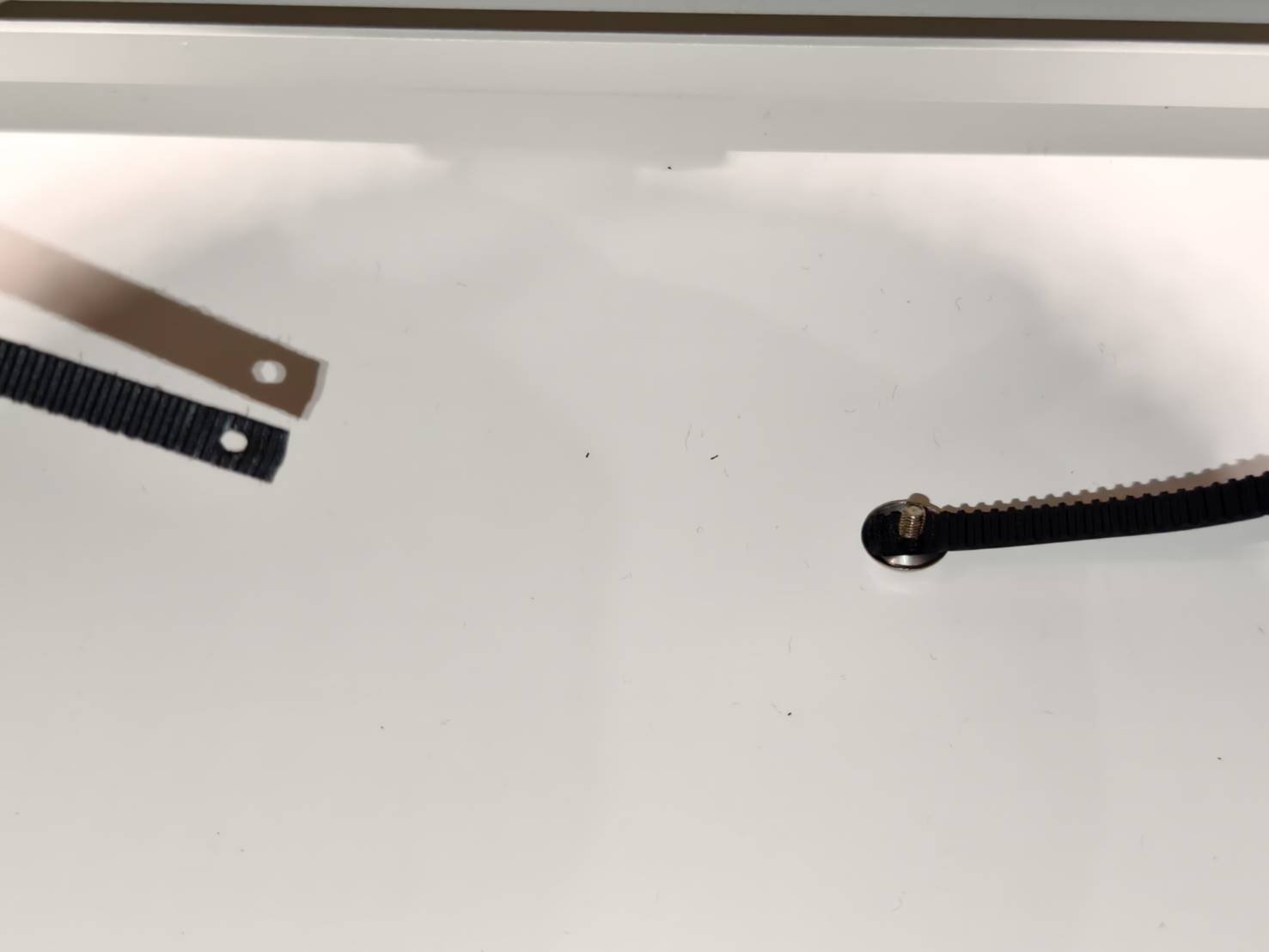

إذا انفصل الحزام بهذا الشكل، فالطريقة الوحيدة لإصلاحه هي سحب الجانبين بقوة لتقريبهما من بعضهما البعض لإعادة إدخال البرغي في الثقوب.
تأكد من أن جانب أسنان الحزام سيكون مواجهًا للداخل نحو الإطار.
يُنصح بأن يقوم شخصان بهذه العملية نظرًا لأن الحزام قد يكون مشدودًا بشدة.

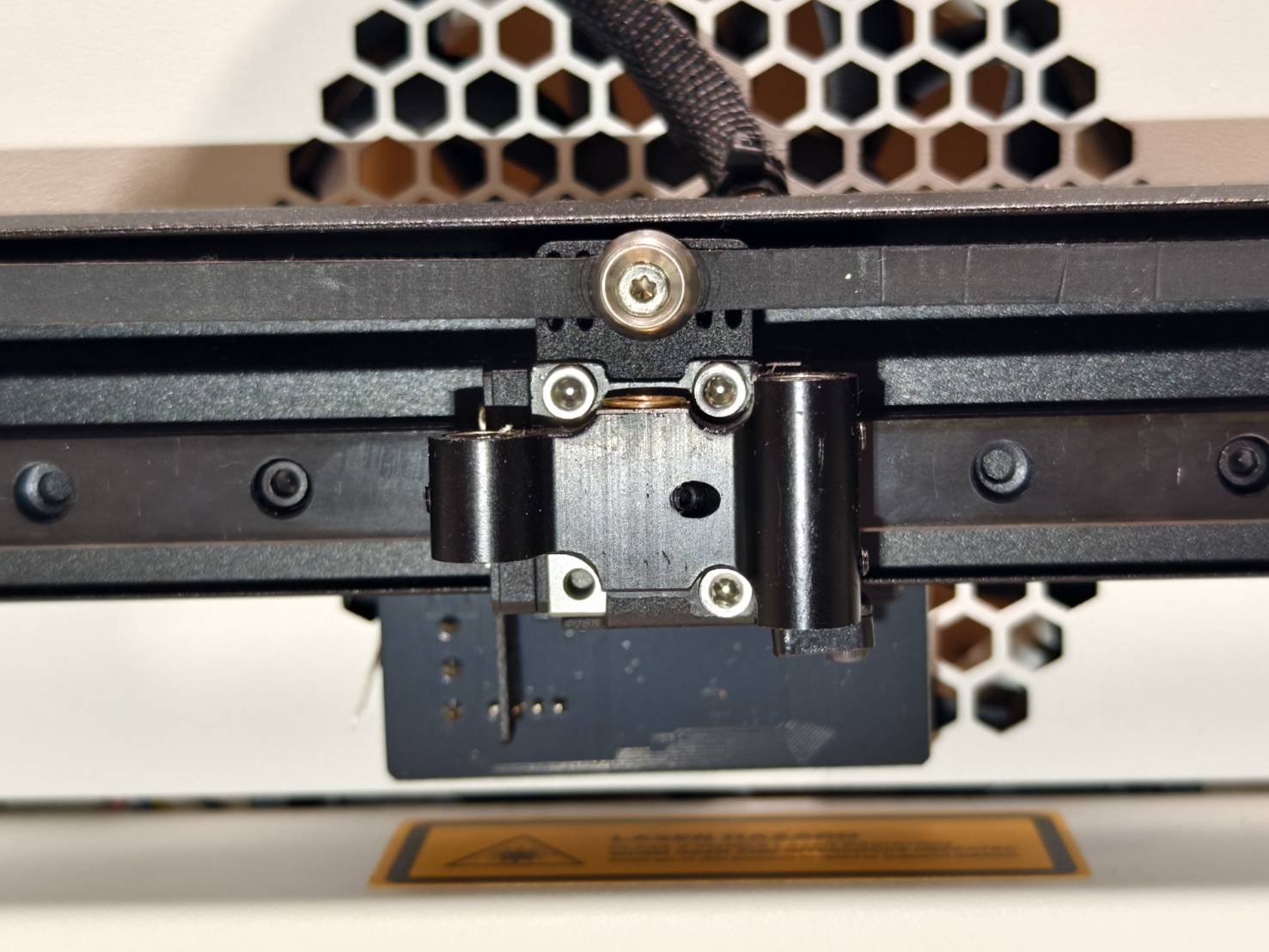

الخطوة 10

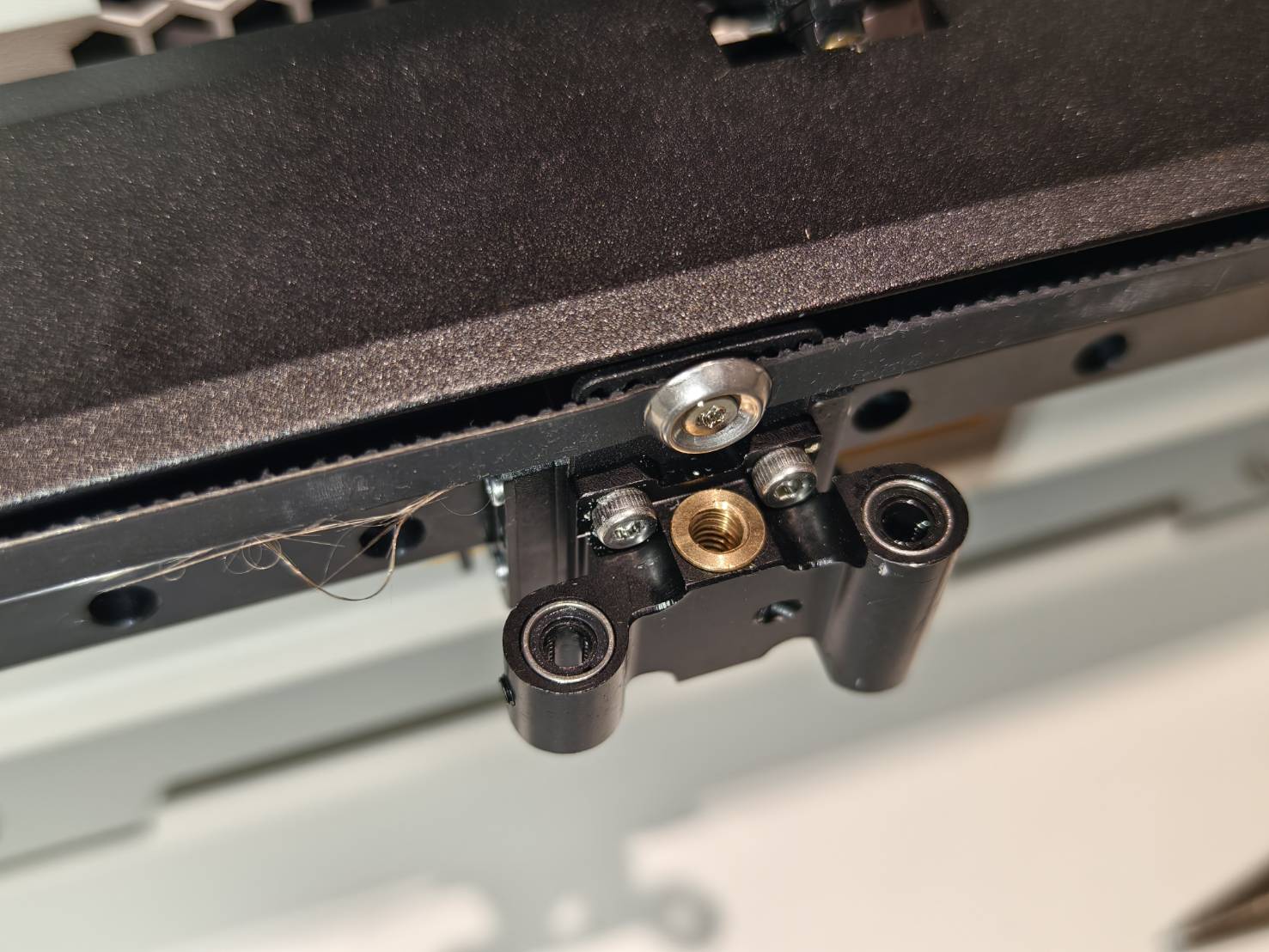

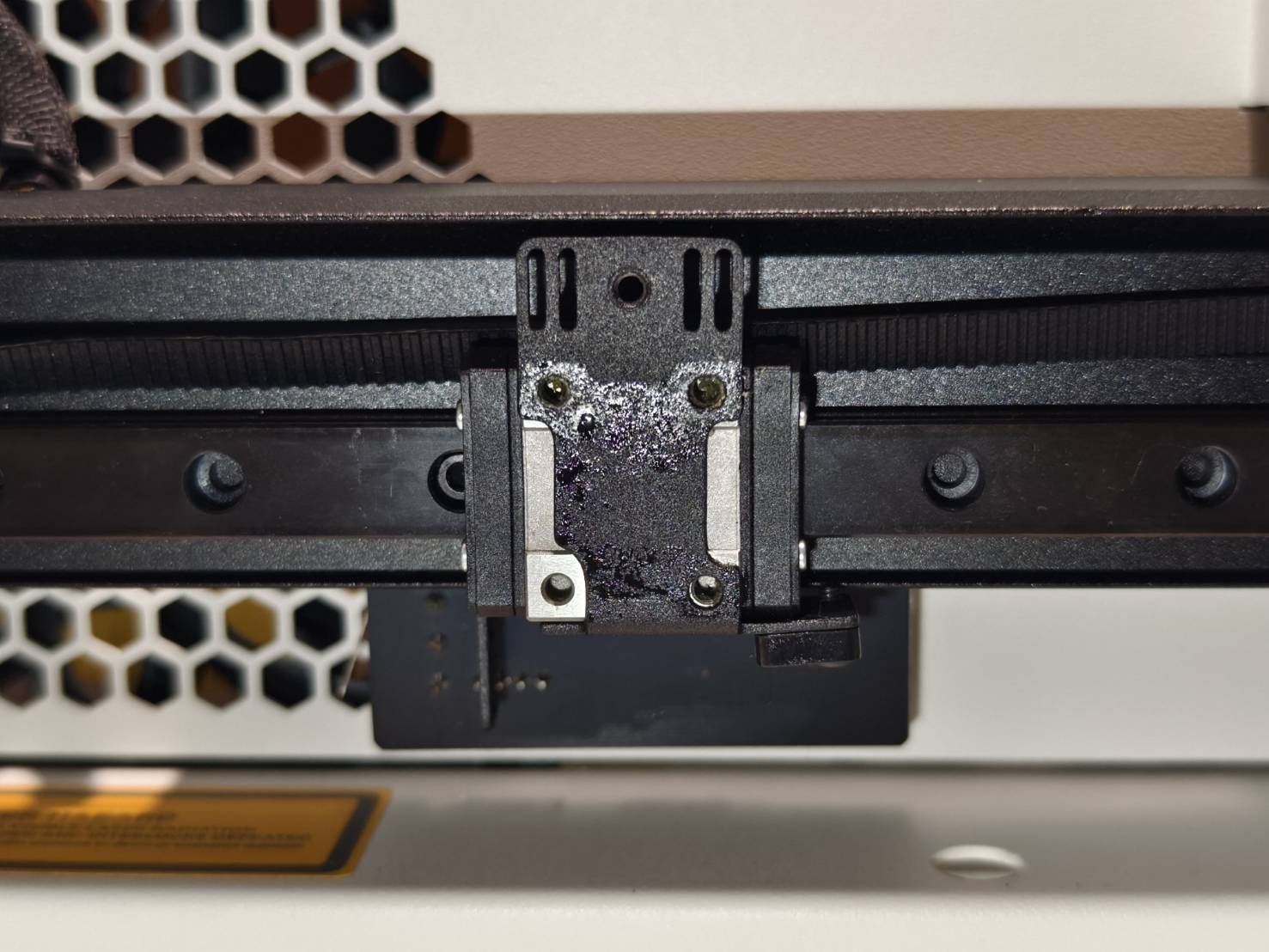

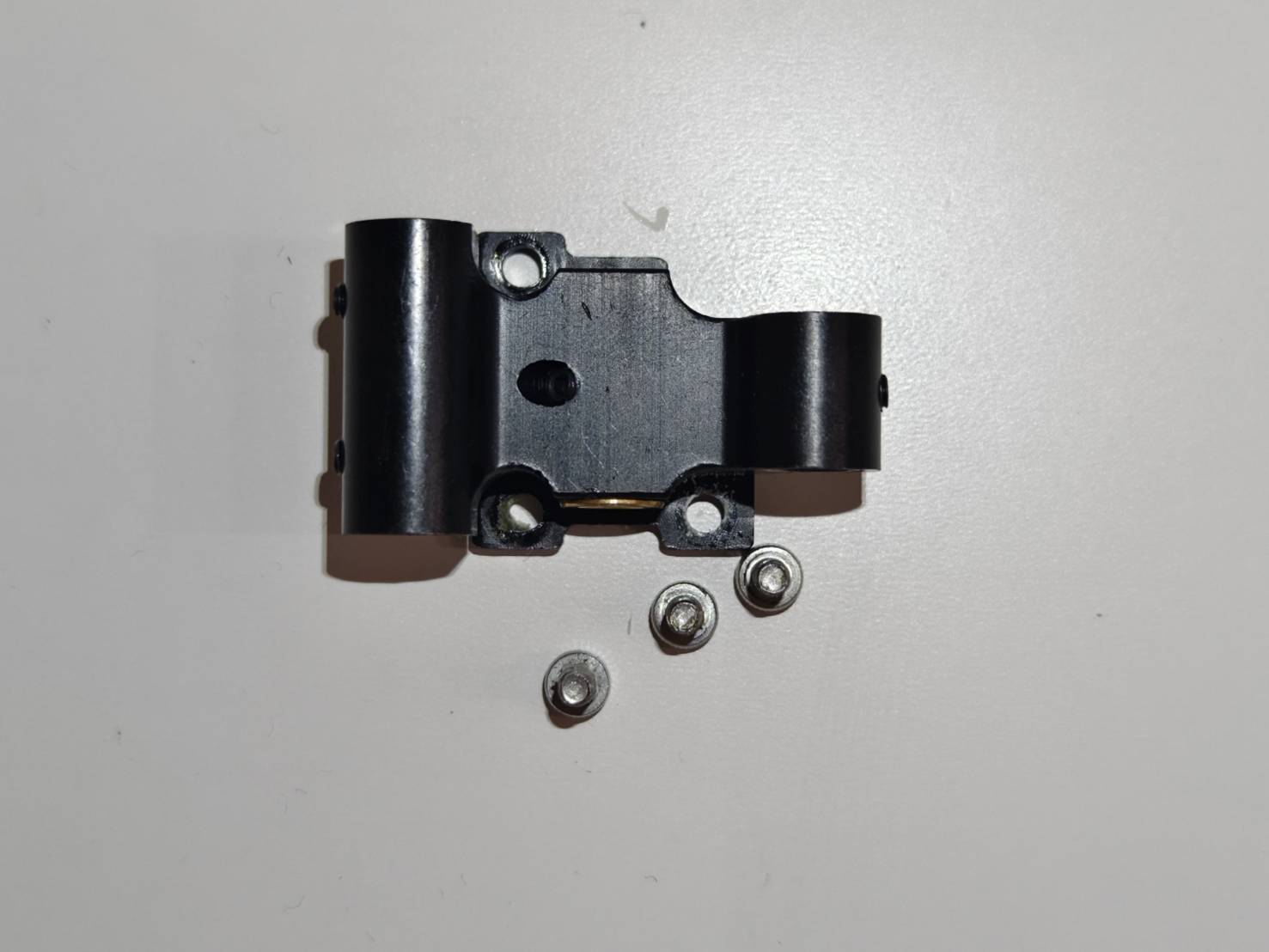

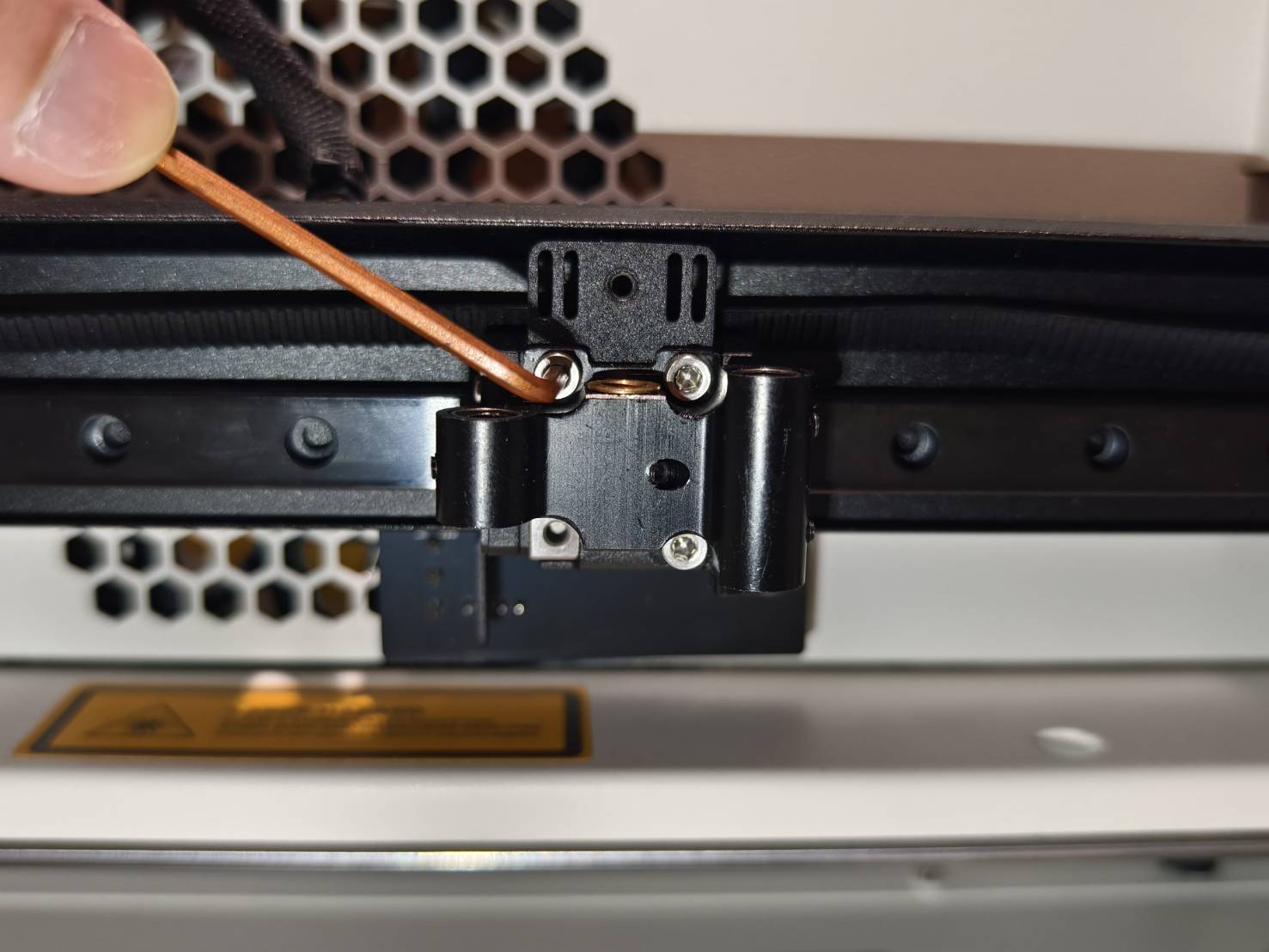

أزل الحامل عن طريق فك البراغي. (3 براغي مقاس 2.5 مم)
الخطوة 11

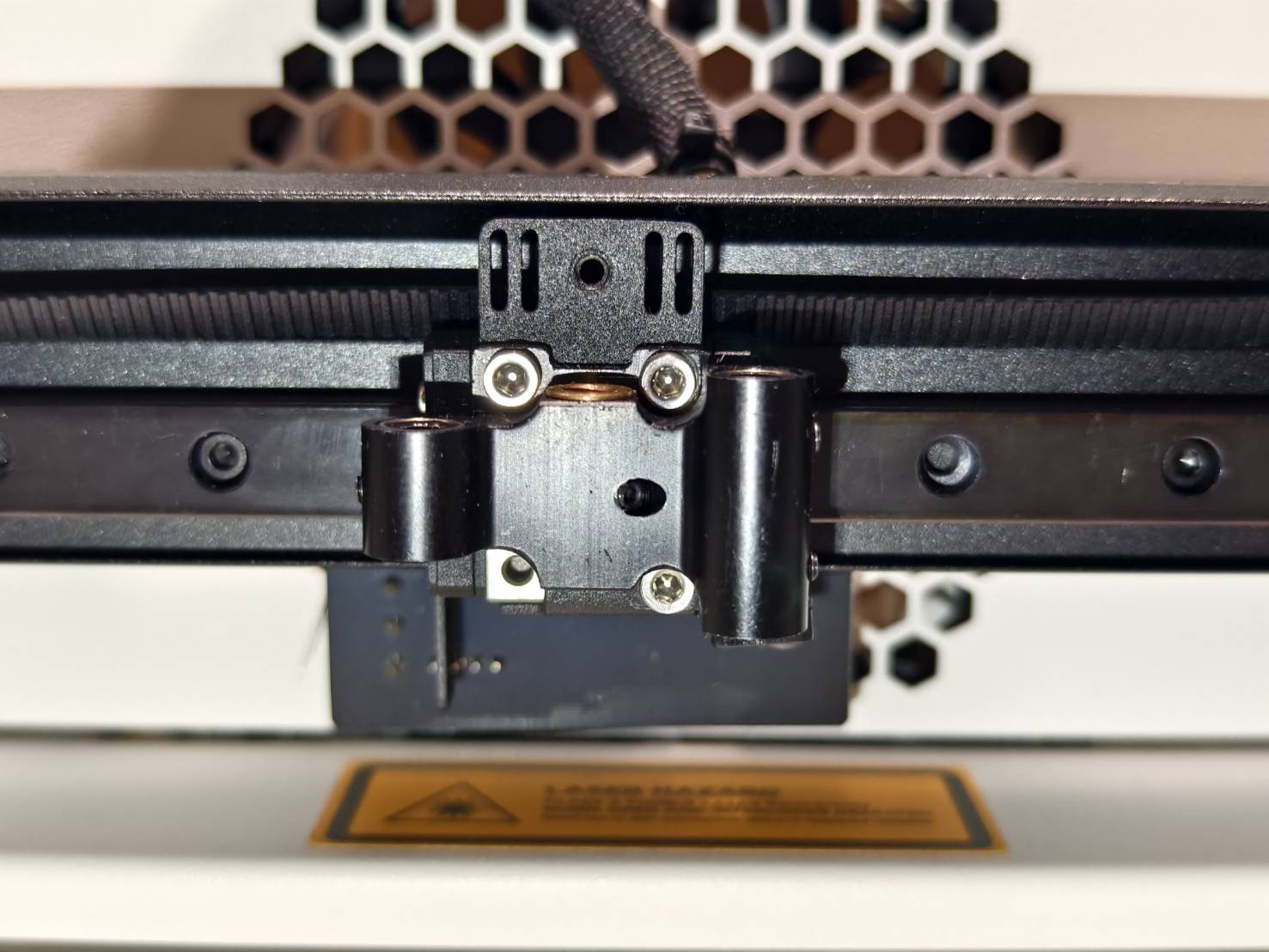

قم بتركيب الحامل الجديد باستخدام نفس البراغي المستخدمة في الخطوة السابقة.
الخطوة 12
أعد ربط برغي الحزام.
الخطوة 13

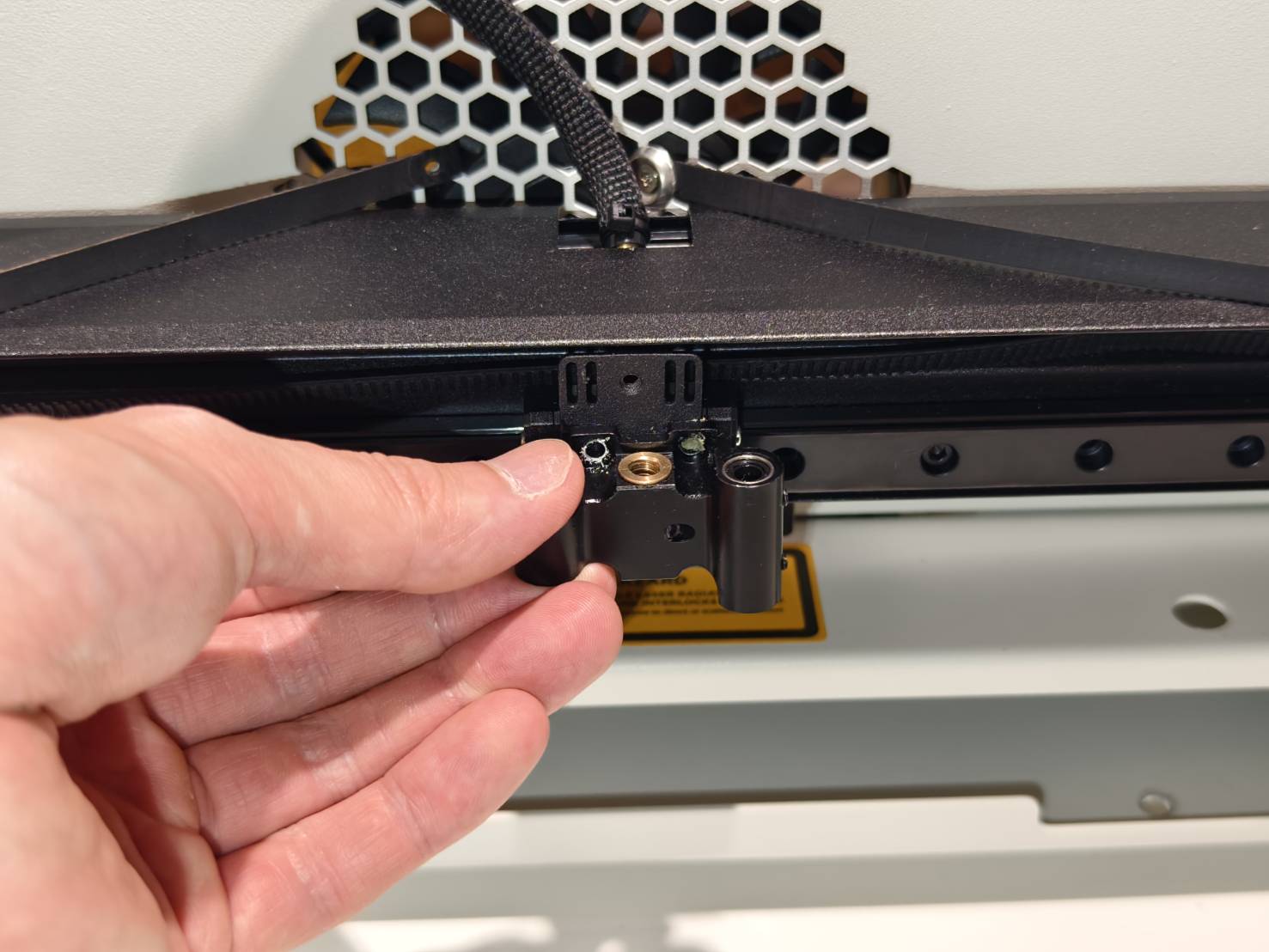

ثبّت الكتيفة في مكانها وقم بتدوير المسمار الموجود في الوسط عكس اتجاه عقارب الساعة لتركيب الكتيفة مع محرك المحور Z.
الخطوة 14
ضع الملصقات السوداء على قمة الأعمدة. إذا لم تكن الملصقات متوفرة، تجاوز هذه الخطوة حيث أنها اختيارية.
الخطوة 15
أعد تركيب الإطار العلوي لمقعد الوحدة. (4 براغي سداسية مقاس 1.5 مم)
الخطوة 16

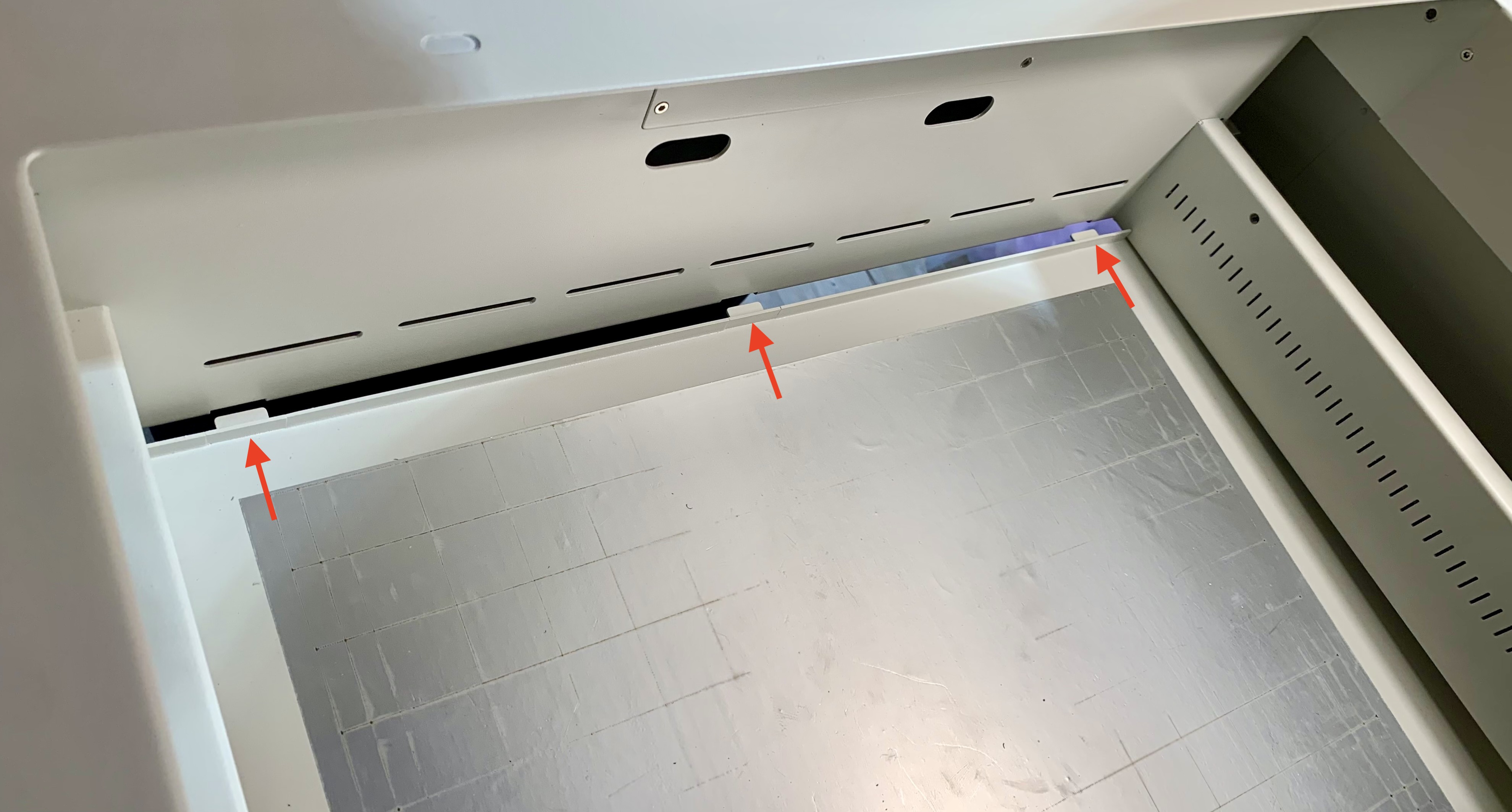

ضع القاعدة على طاولة، مع التأكد من بروز النتوءات قليلاً عن سطح الطاولة.
الخطوة 16.1
ارفع الجهاز بزاوية خفيفة لمحاذاة التجاويف في الطرف الأمامي للجهاز مع النتوءات الموجودة على القاعدة. أدخل النتوءات، ثم ضع الجهاز على سطح الطاولة.
الخطوة 16.2
أعد ربط هذه البراغي لتثبيت القاعدة.
الخطوة 17
أعد تركيب خرطوم الهواء.
الخطوة 18
أعد تركيب النابض على حزام المحور X.
الخطوة 19
أعد توصيل هذه الكابلات.
