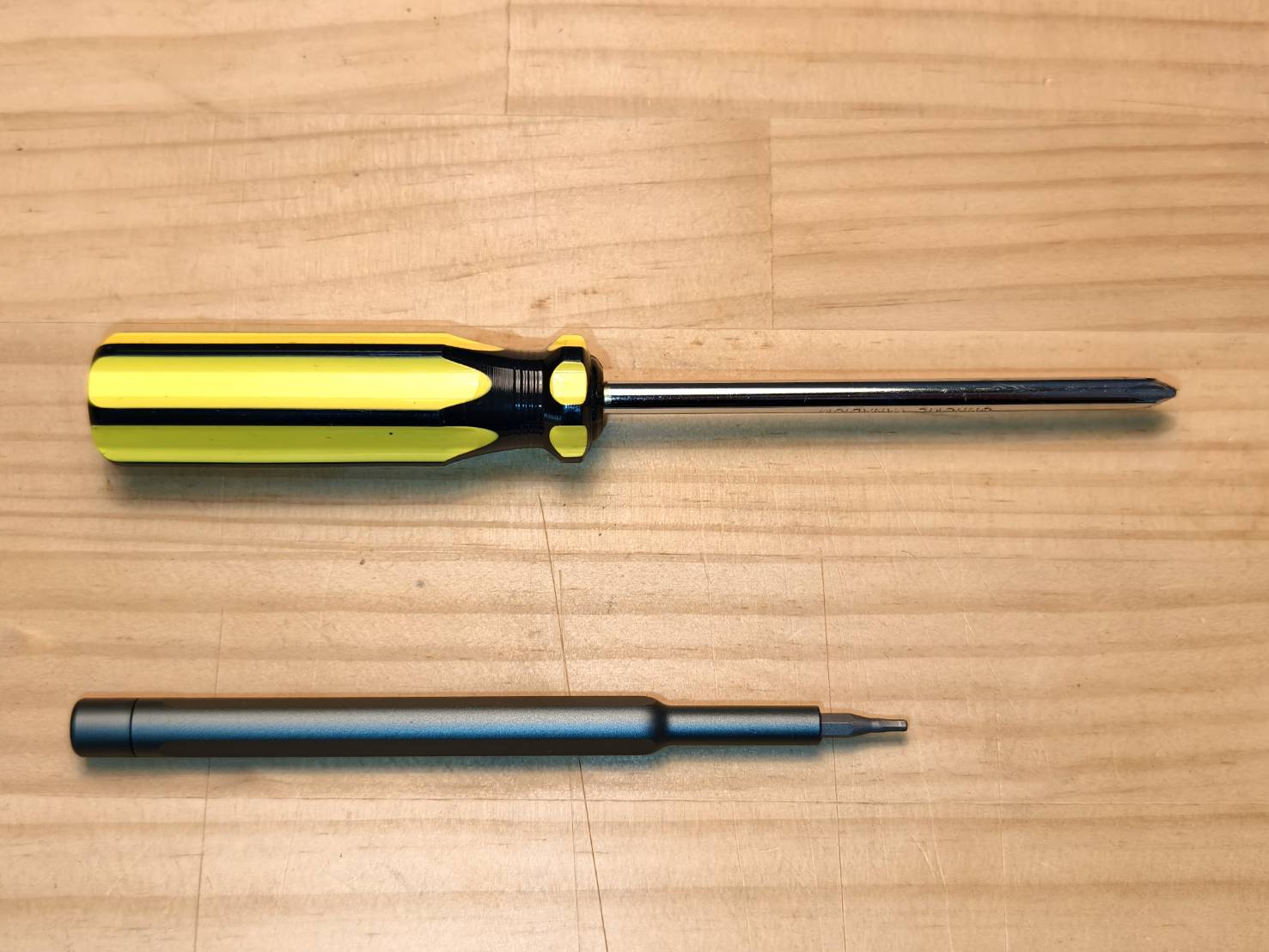

الأدوات:
- مفك براغي فيليبس
- مفك سداسي 2 مم (لا يُنصح باستخدام مفتاح ألن)
الخطوة 1
أوقف تشغيل الجهاز وأزل غشاء المايلر الأسود (ملصق الحماية).
الخطوة 2

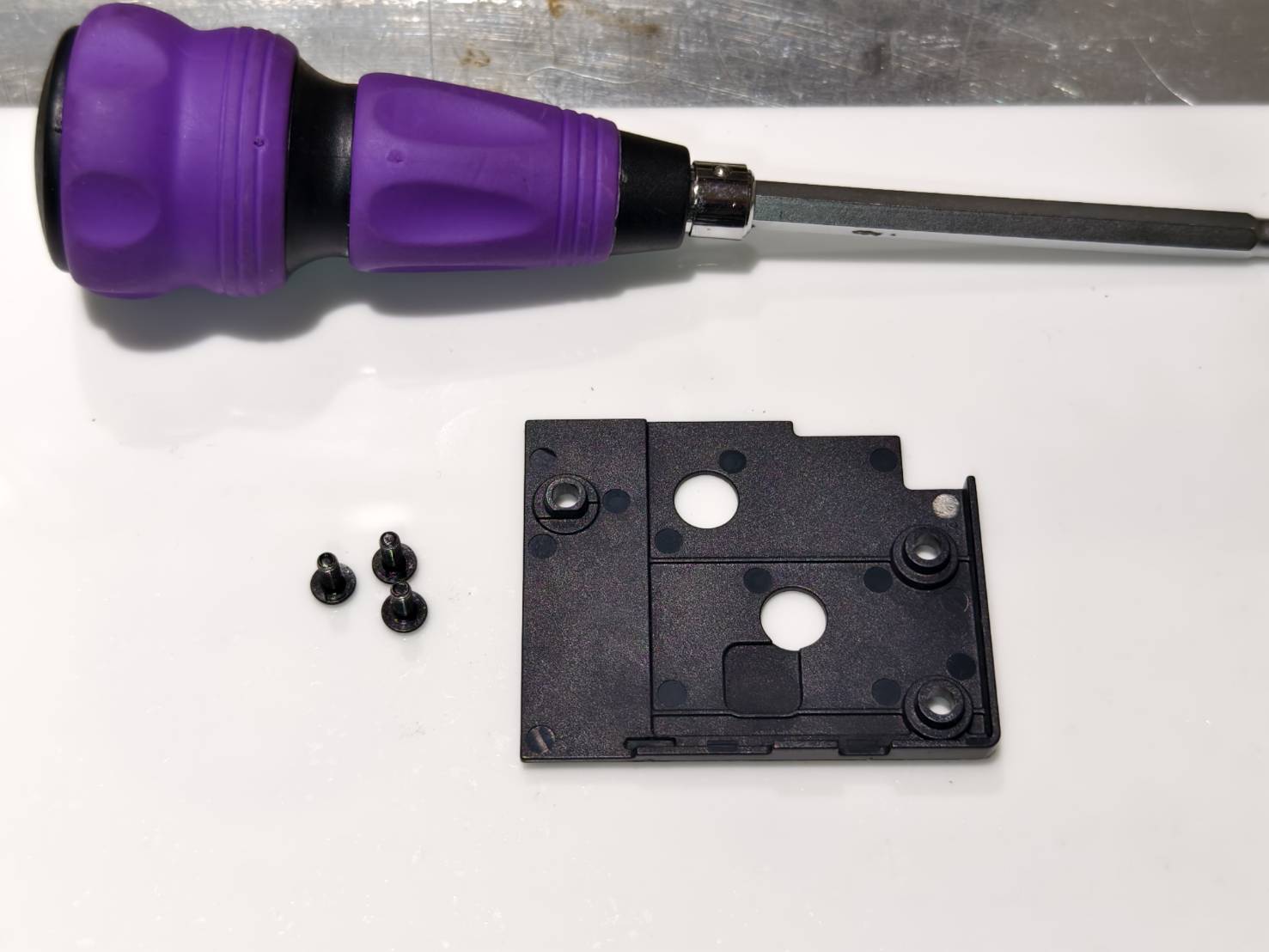

في الجزء الخلفي من قاعدة الوحدة، قم بإزالة البراغي الثلاثة وغطاء لوحة المحور الرأسي (Z).
لرؤية البرغي العلوي، حرك الرأس إلى فتحة الصفيحة المعدنية.
الخطوة 3

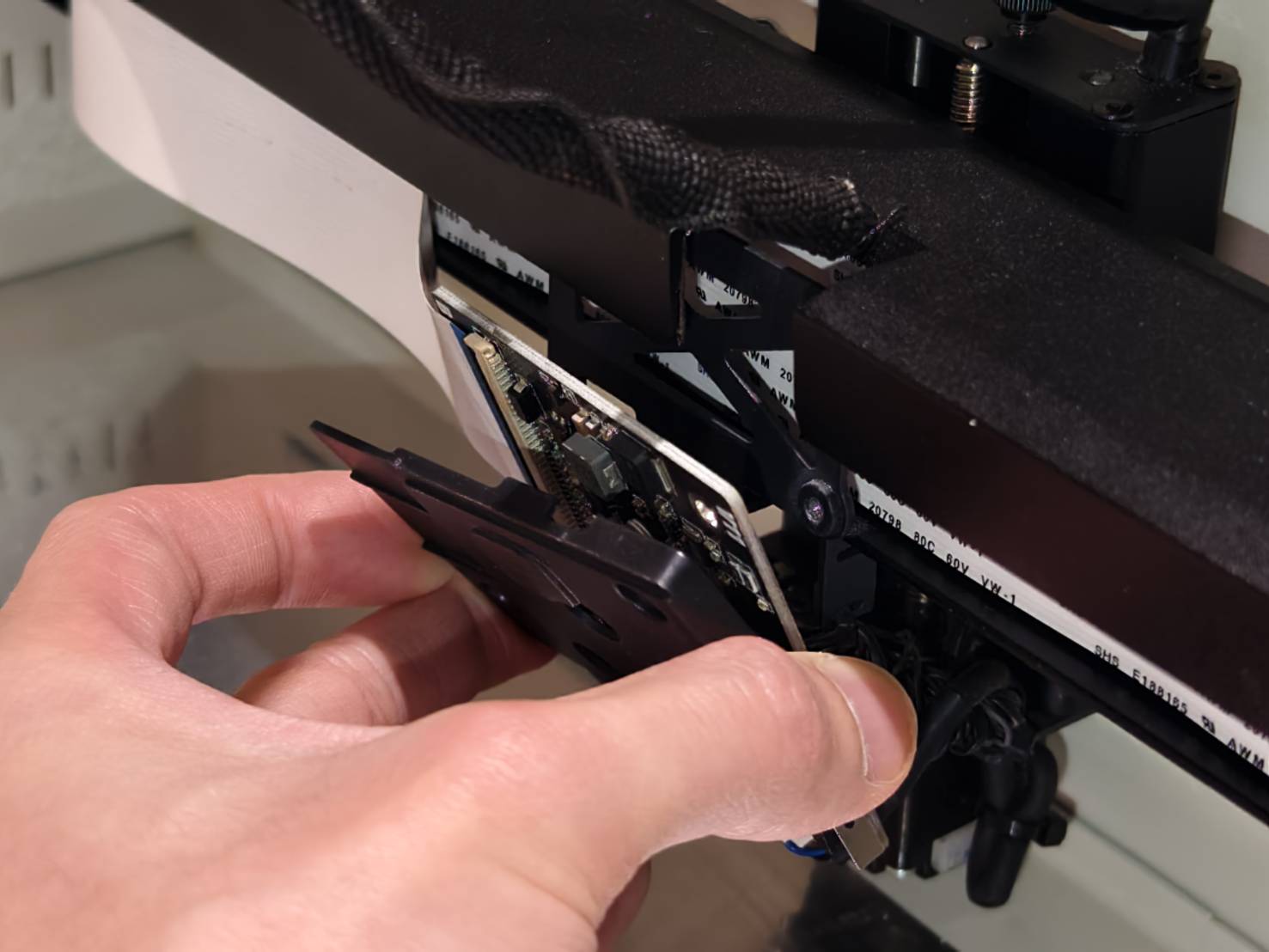

افتح مشبك الكابل وافصل الكابل من لوحة المحور الرأسي (Z).
لا داعي لإزالة الشريط اللاصق المتبقي.
الخطوة 4

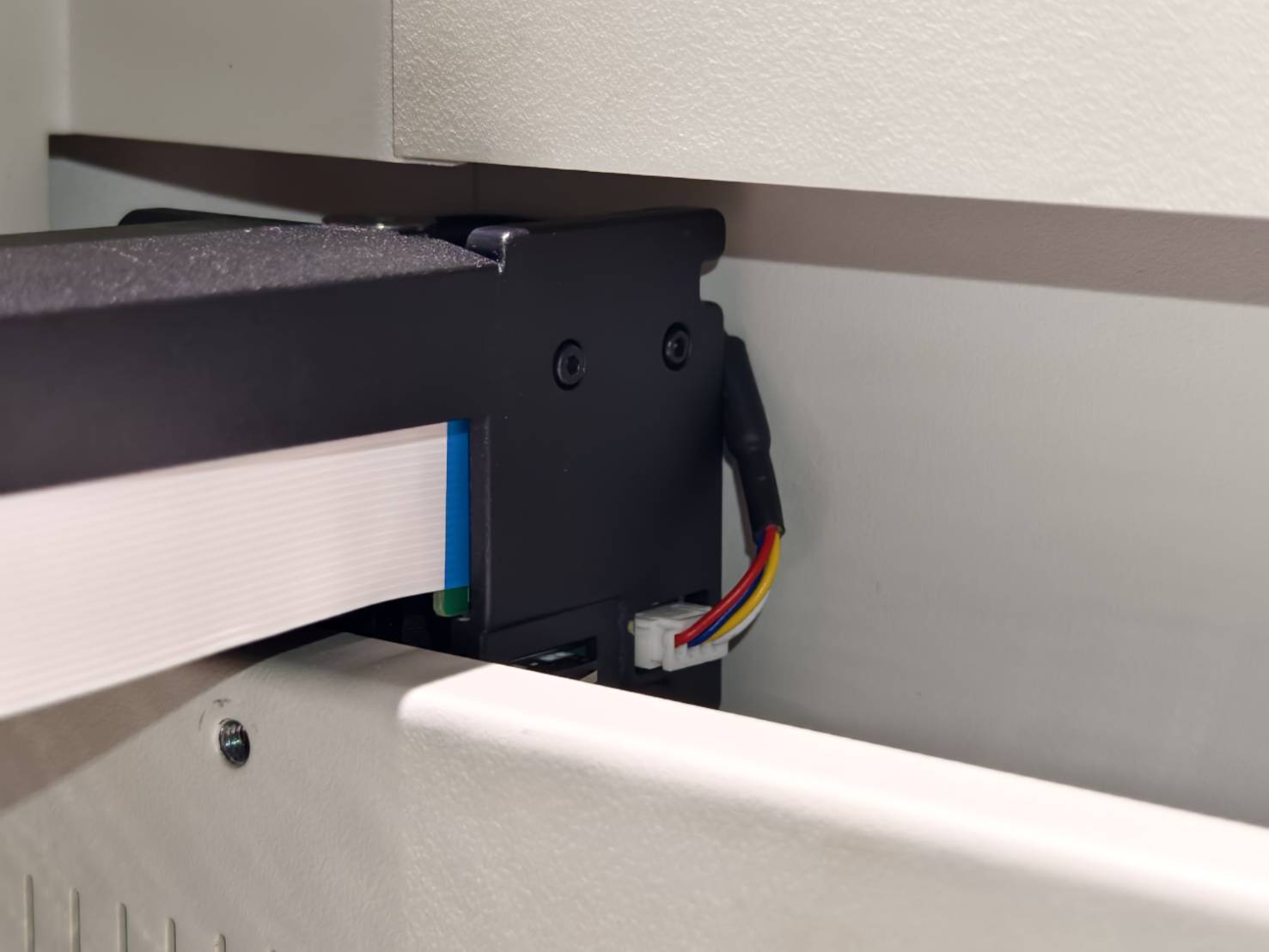

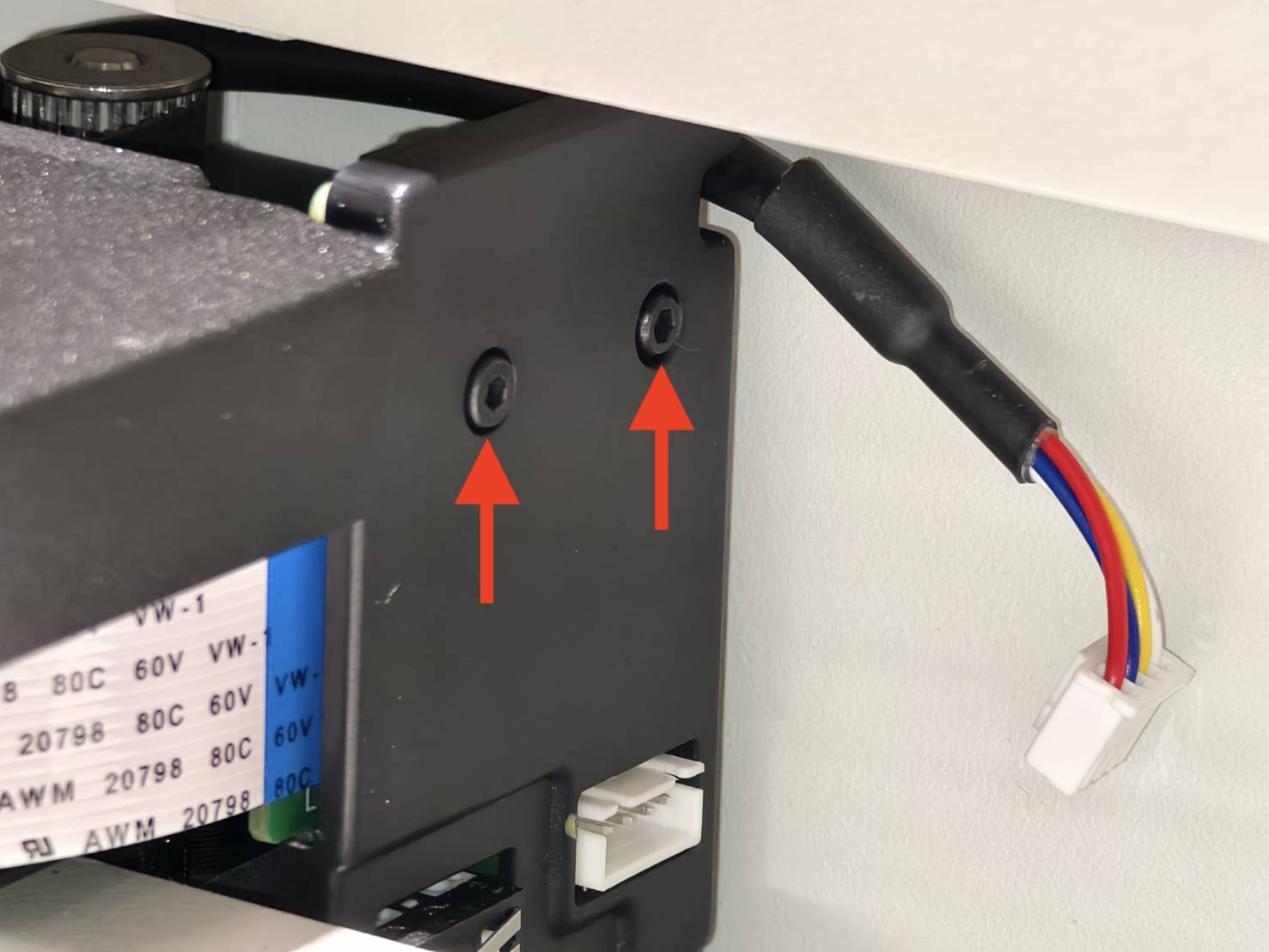

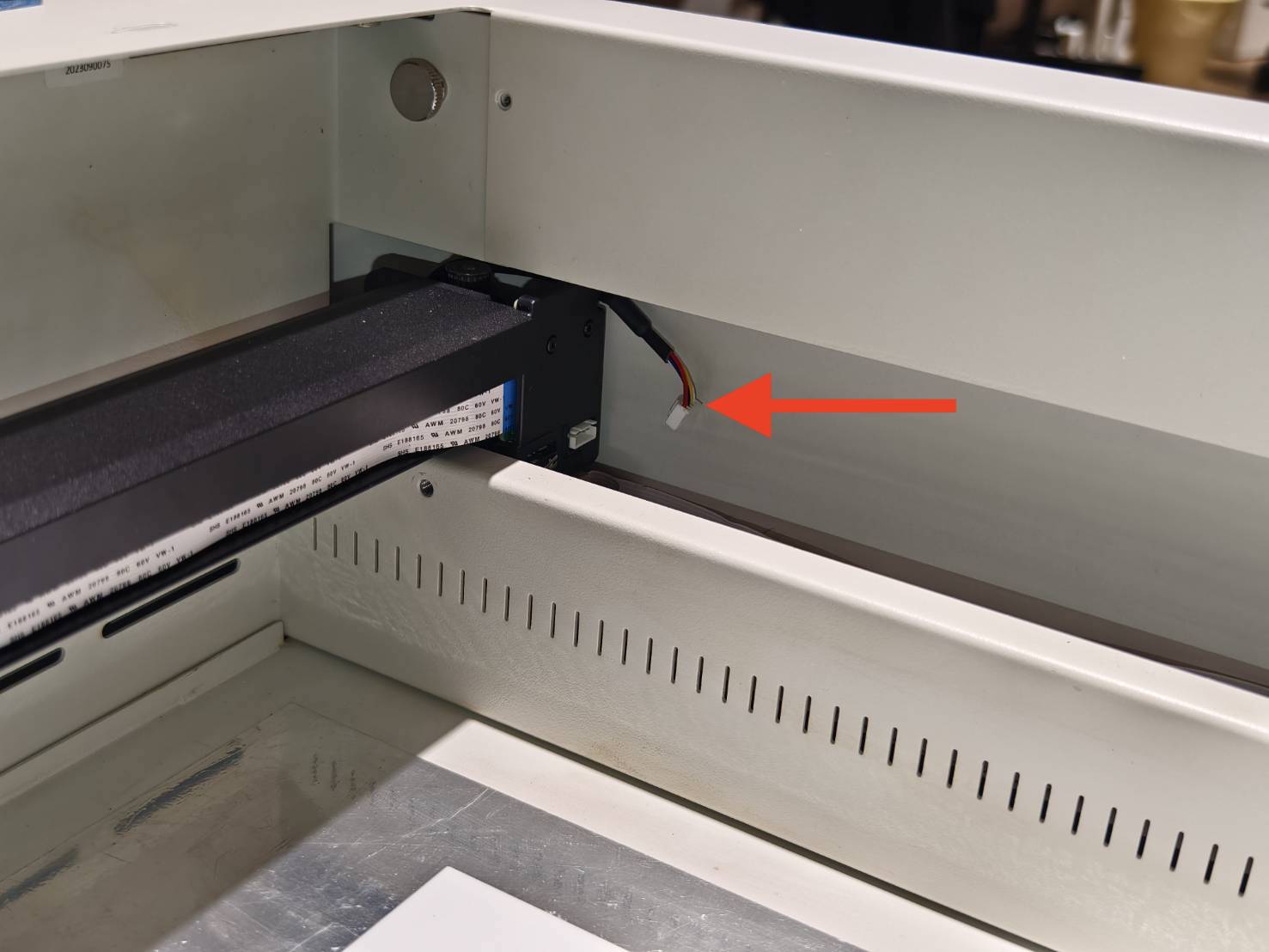

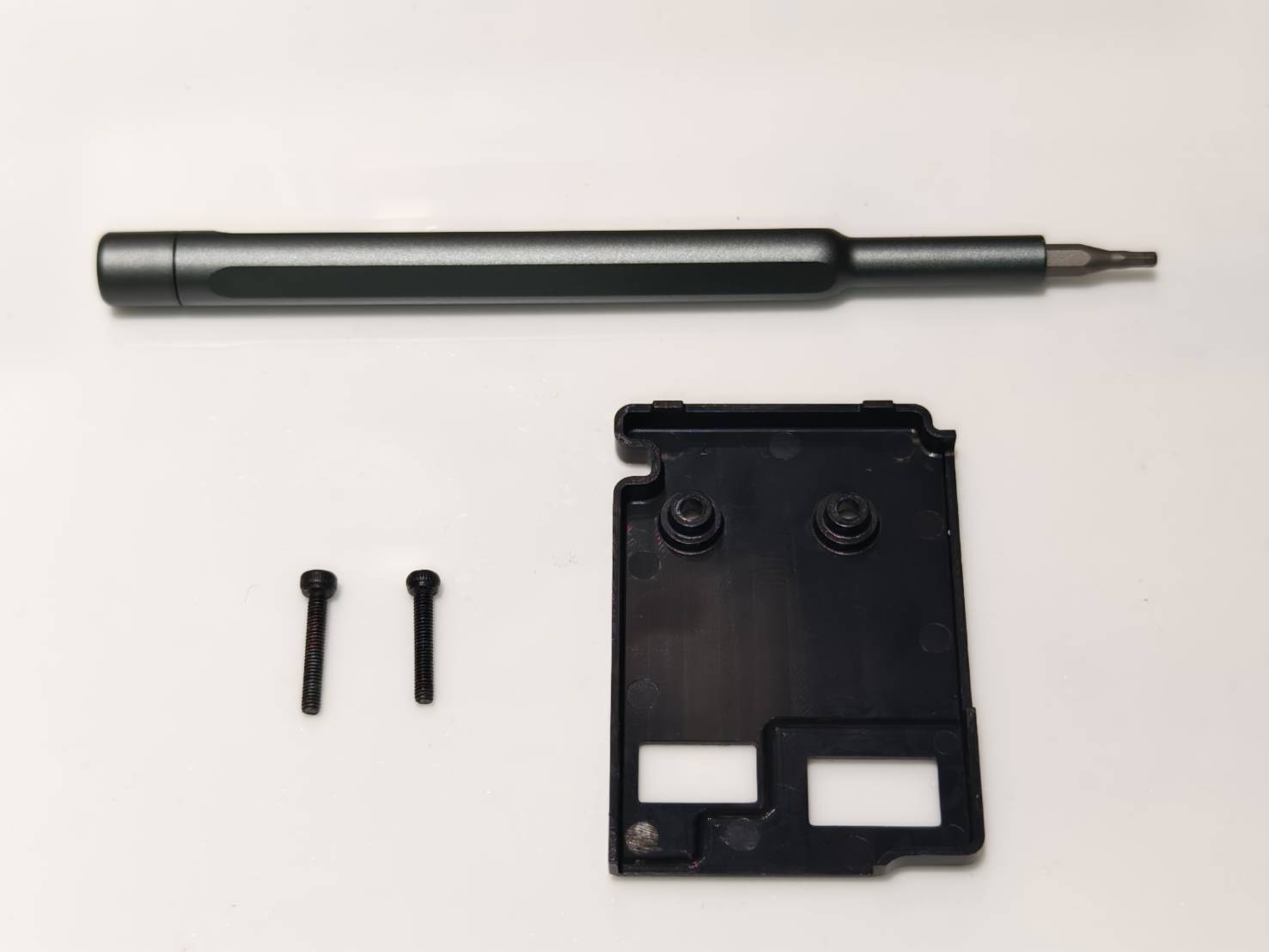

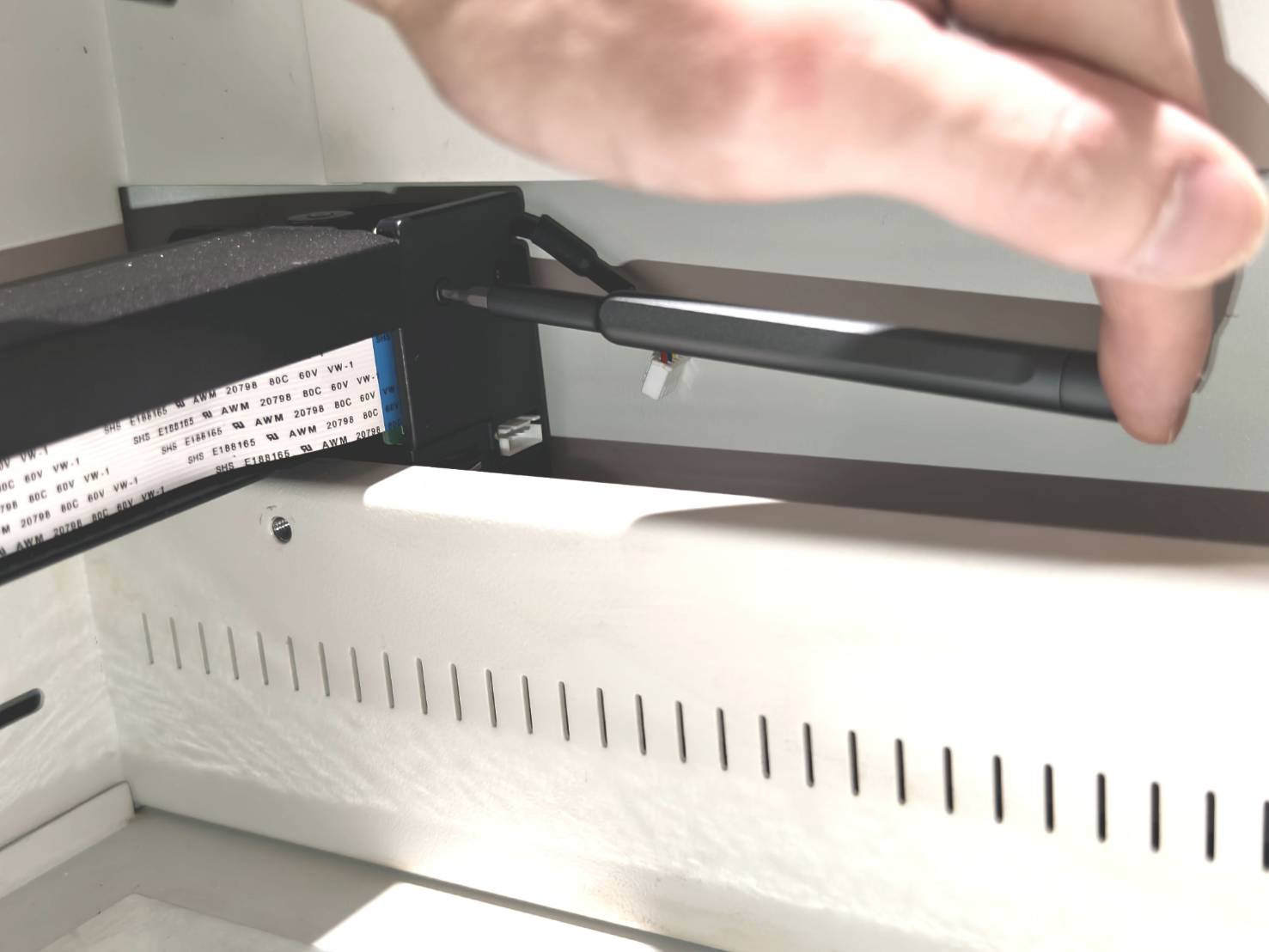

عند مواجهة لوحة التحكم في الجهاز، على الجانب الأيسر، افصل كابل محرك المحور الأفقي (X)، وقم بإزالة البرغيين السداسيين مقاس 2 مم، ثم أزل غطاء لوحة المحور الأفقي (X).
(يُنصح باستخدام مفك سداسي طويل ورفيع، مما يوفر مساحة أكبر لليد.)
الخطوة 5

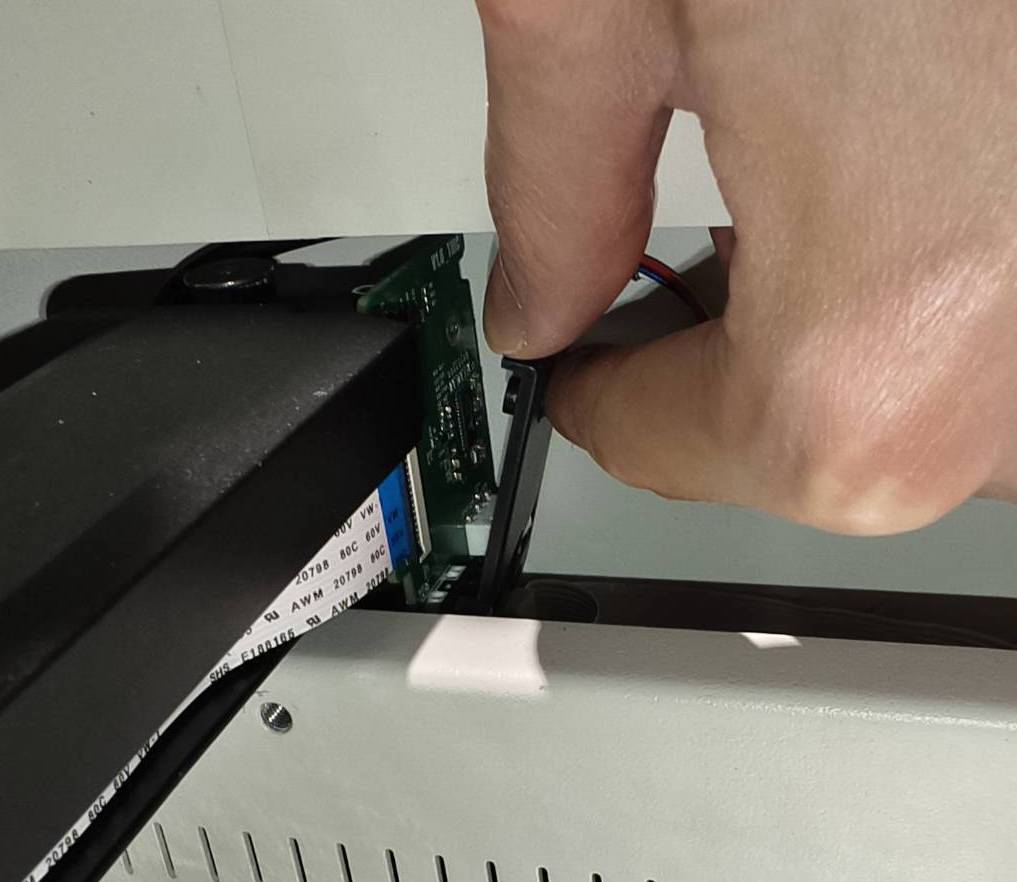

افتح مشبك الكابل وافصل الكابل من لوحة المحور الأفقي (X).
الخطوة 6
قم بإزالة الكابل ذو الـ 30 سنًا.
نظرًا لوجود شريط لاصق رغوي مزدوج الوجه خلف الكابل، قد يترك بقايا إذا تم نزعه مباشرة. يُنصح بسحبه من الأسفل لإزالته.

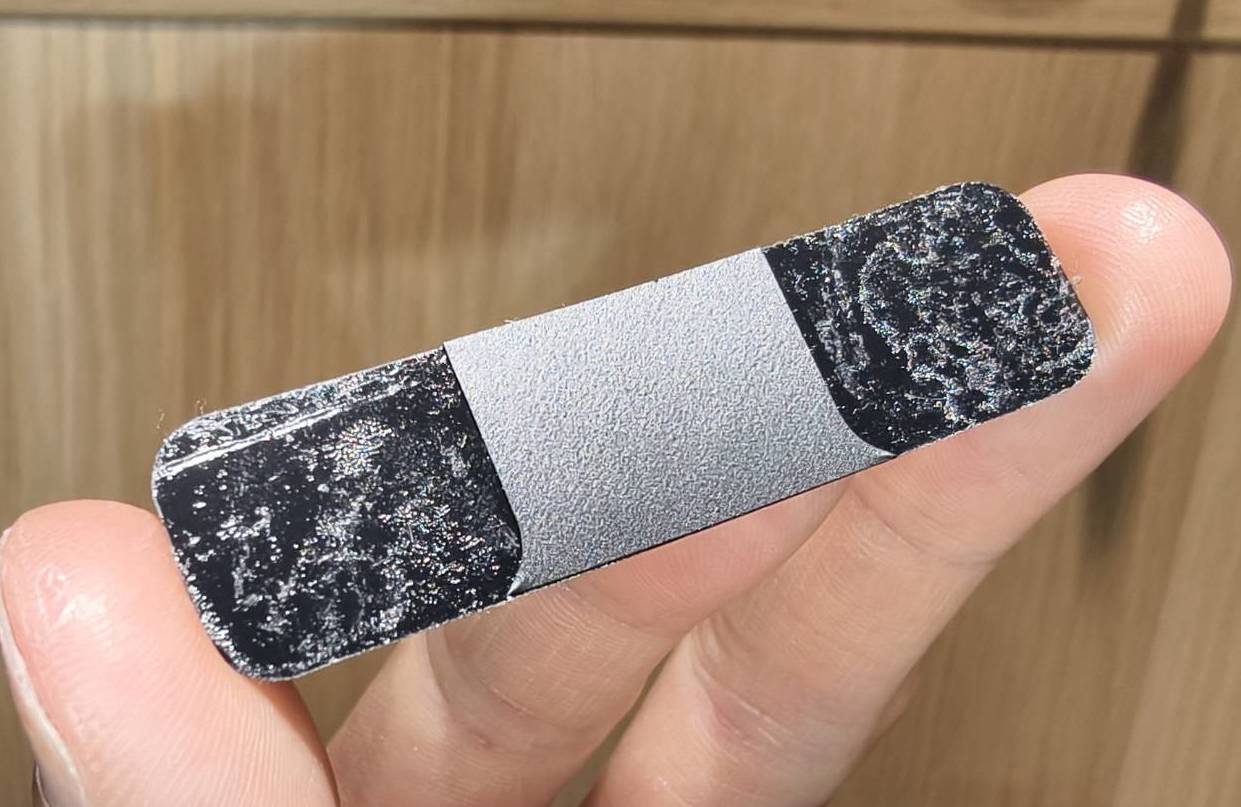

في حالة وجود بقايا بعد الإزالة، يجب إزالة الجزء الرغوي الأسود. لا داعي لتنظيف الجزء اللاصق الأبيض. يُوصى بمشاهدة الفيديو مرة واحدة قبل محاولة الإزالة.
الخطوة 7

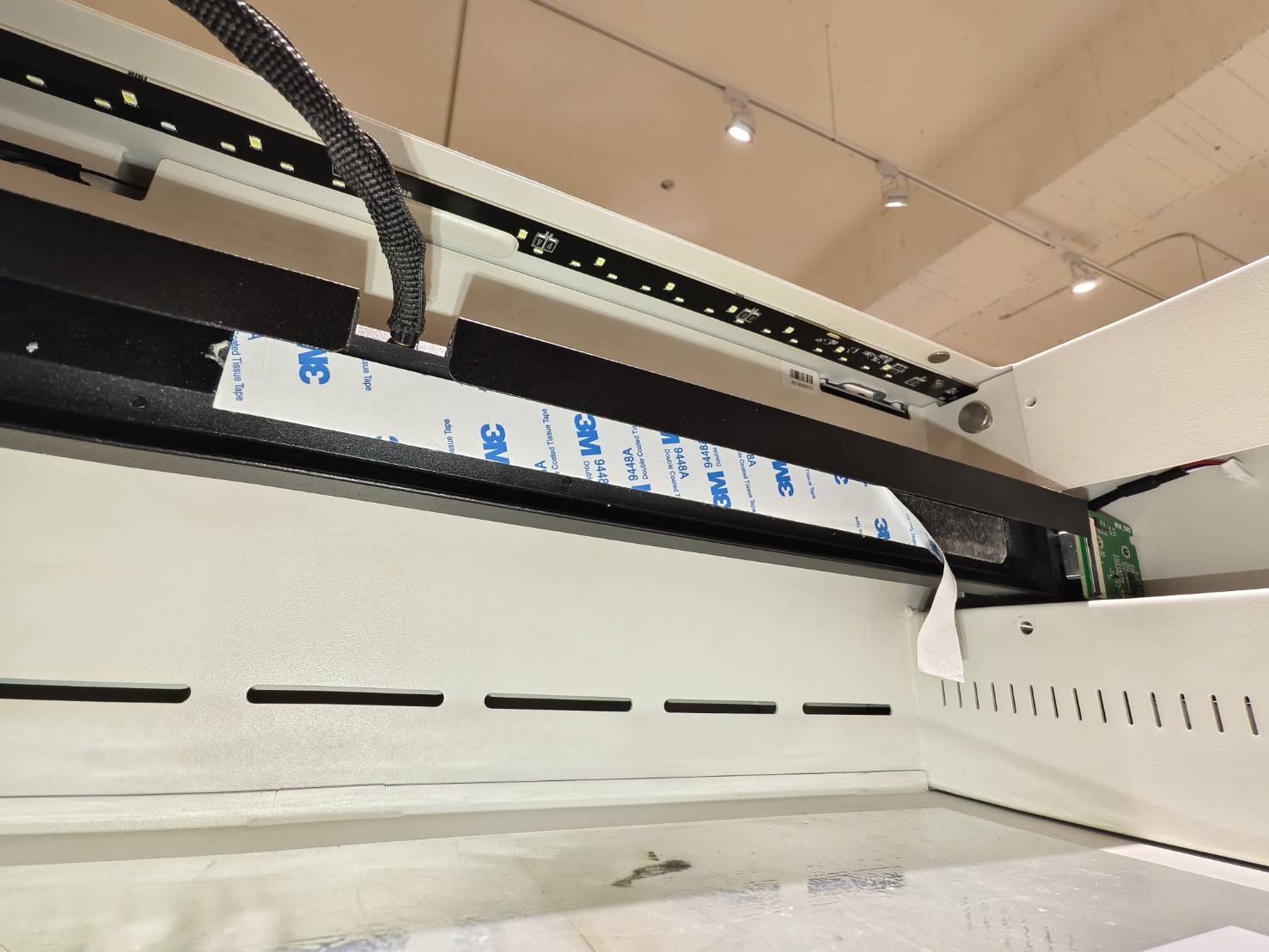

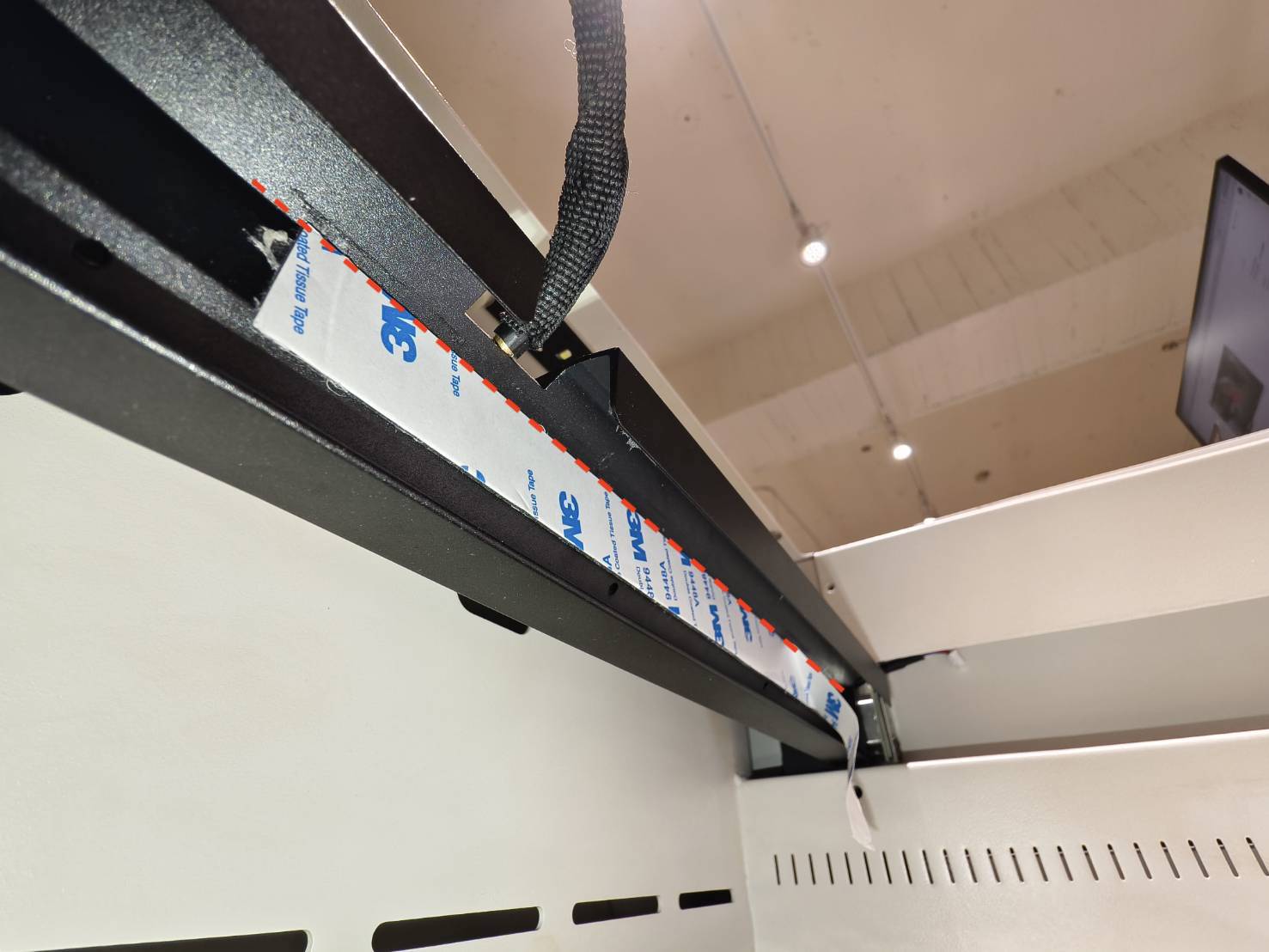

بعد التأكد من إزالة البقايا، ضع الشريط اللاصق الرغوي الجديد مزدوج الوجه على الجانب الداخلي للصفيحة المعدنية وانزع جزءًا منه مسبقًا لتسهيل الخطوات التالية.
قبل وضع الشريط، يُنصح بقراءة محتوى الخطوة 7 أولاً لفهم نقطة البداية وموضع شطف الصفيحة المعدنية، ثم مشاهدة الفيديو للتأكد من وضع الشريط بشكل صحيح.
-

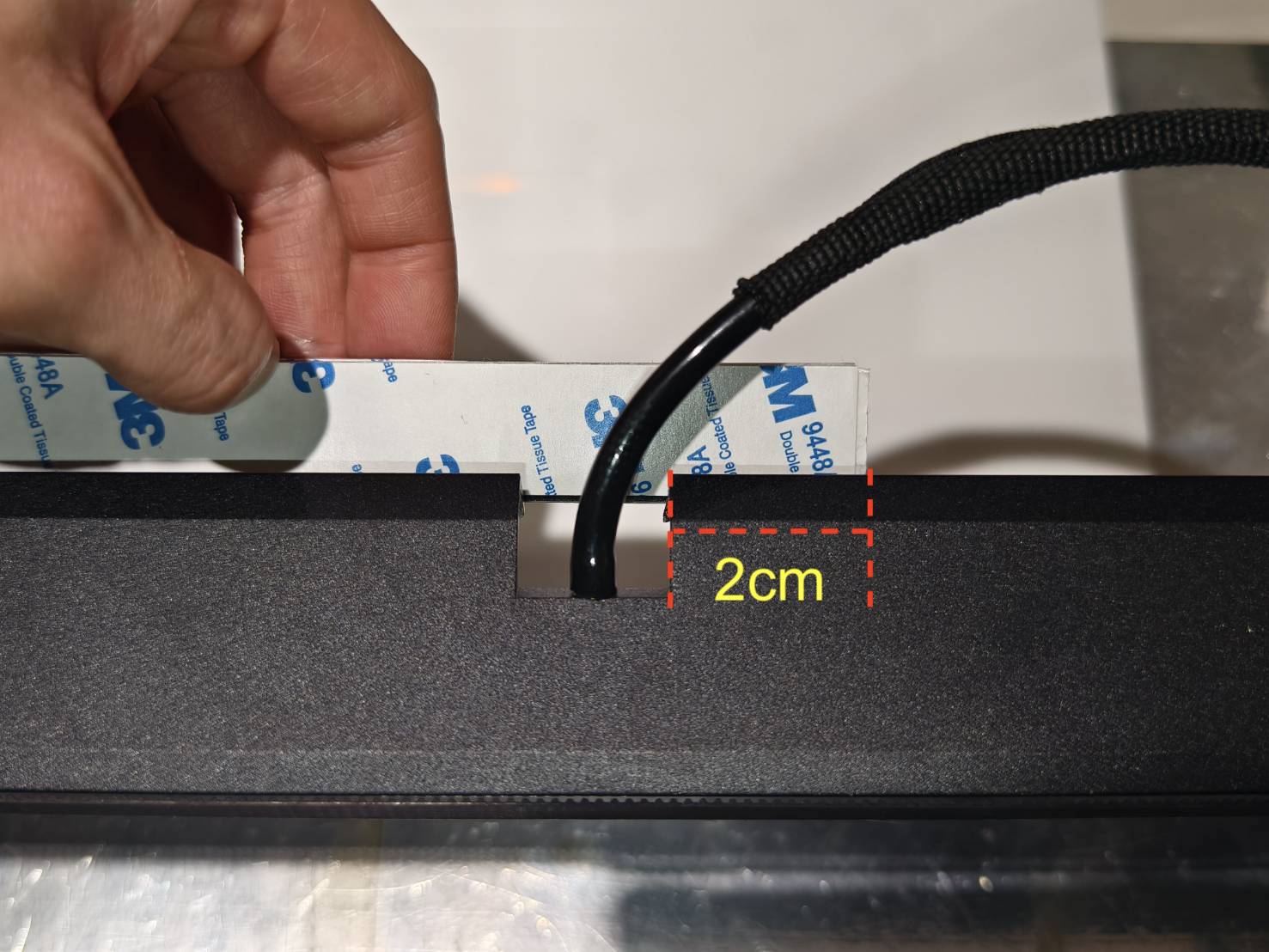

نقطة البداية:

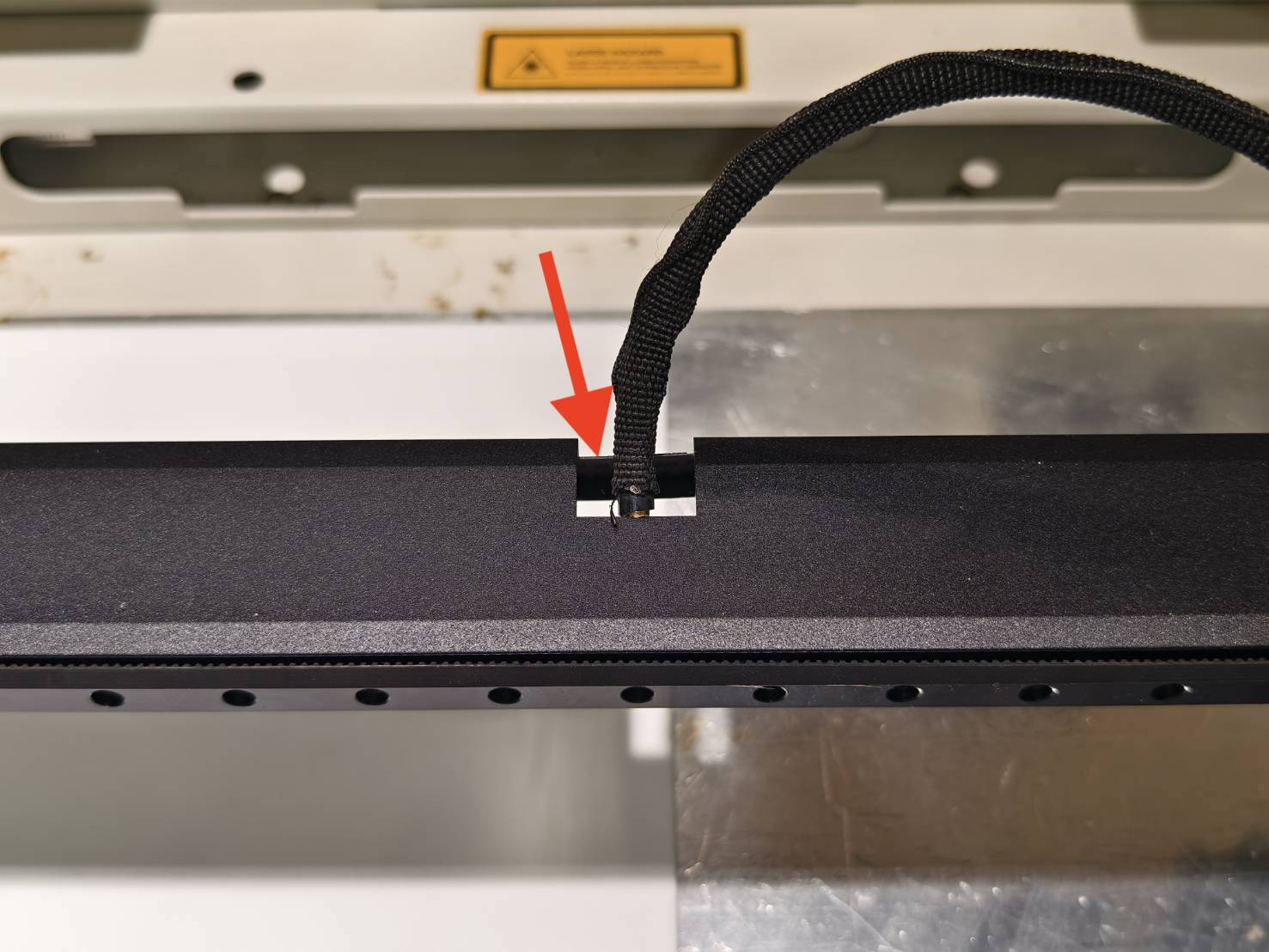

يجب لصق الشريط اللاصق مزدوج الوجه باتجاه جانب محرك المحور السيني (الجانب الأيسر من الجهاز عند مواجهة شاشة اللمس)، وتكون نقطة البداية على بعد حوالي 2 سم إلى يمين الفجوة/الفتحة.
-

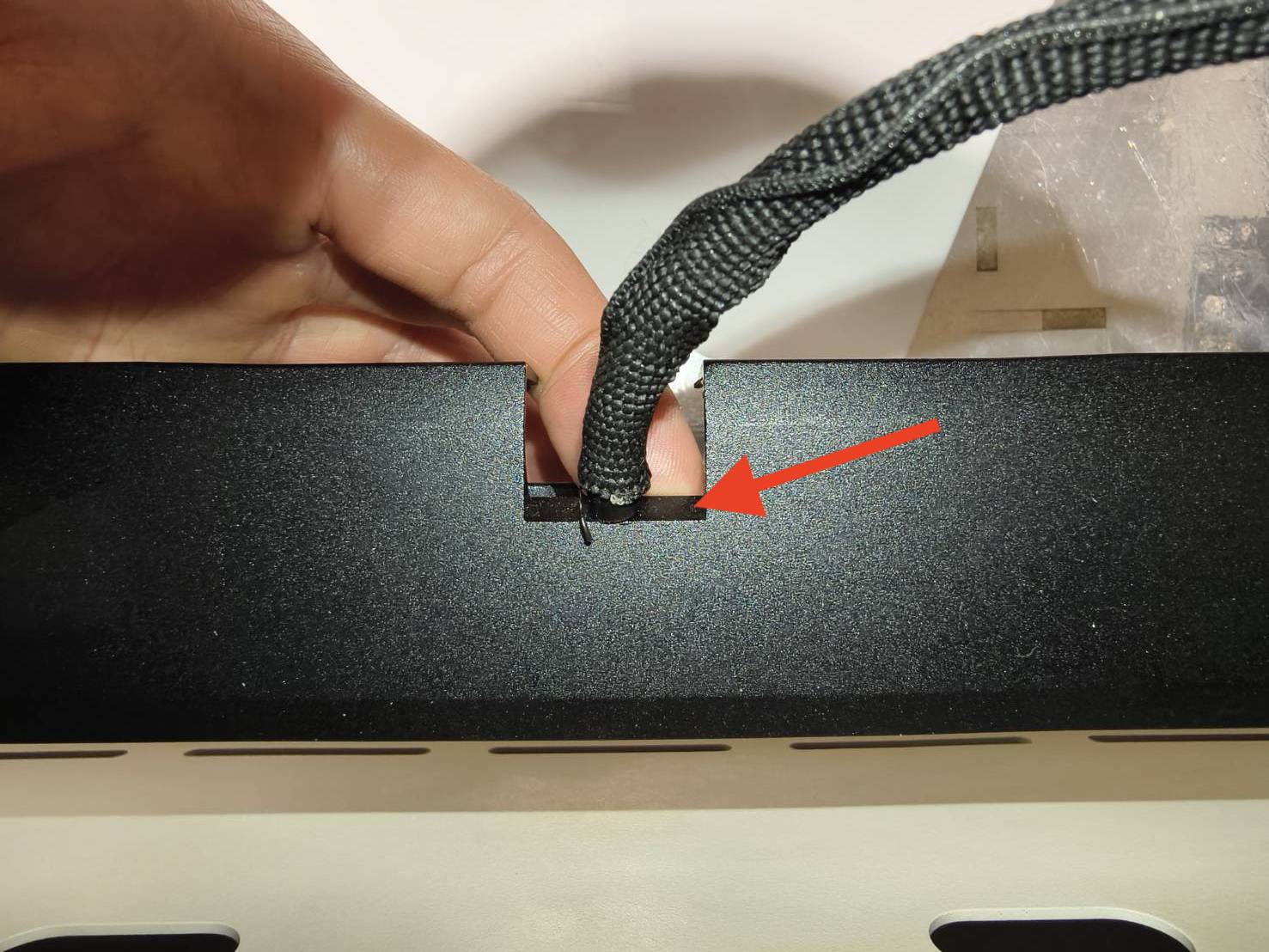

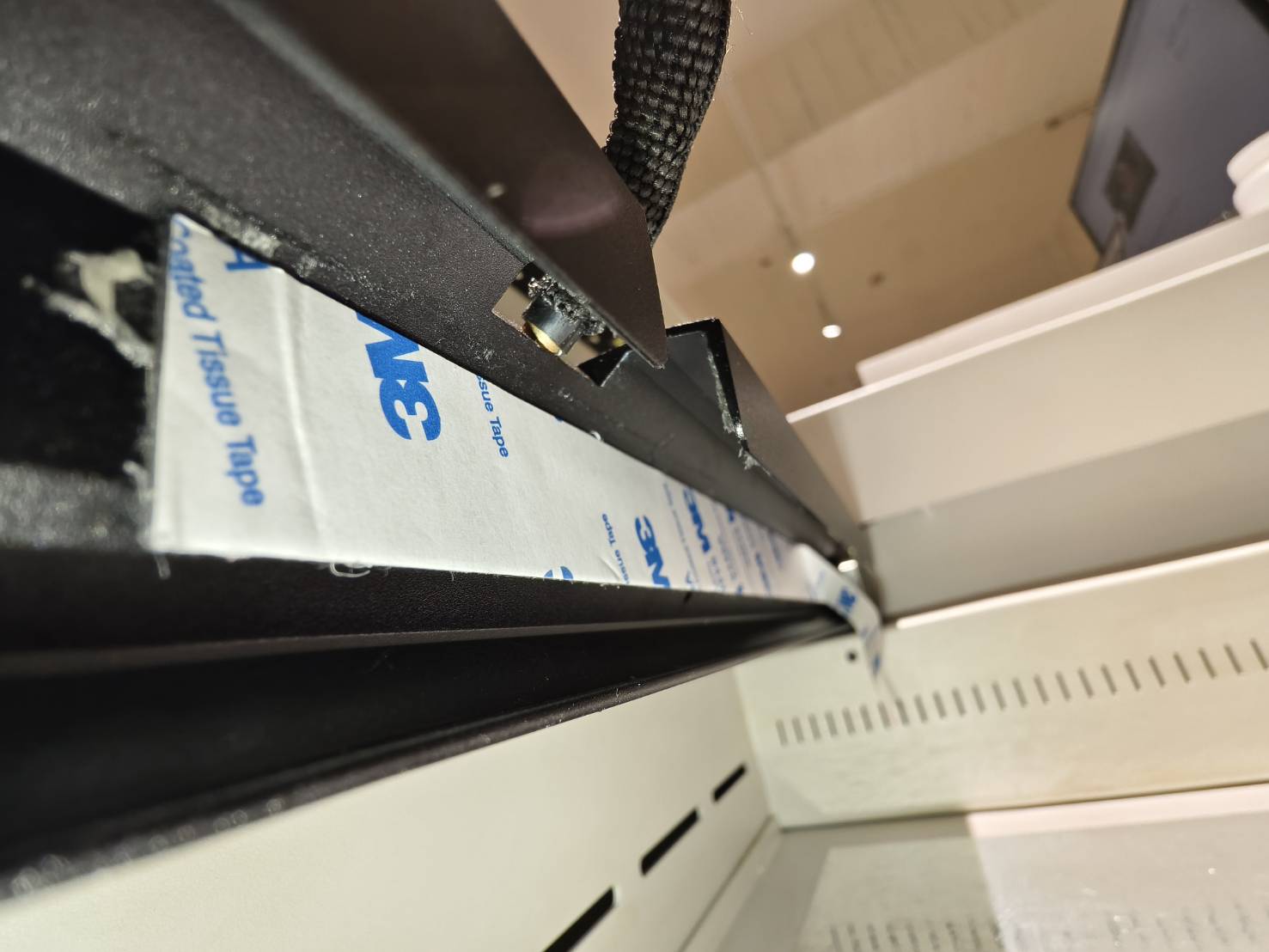

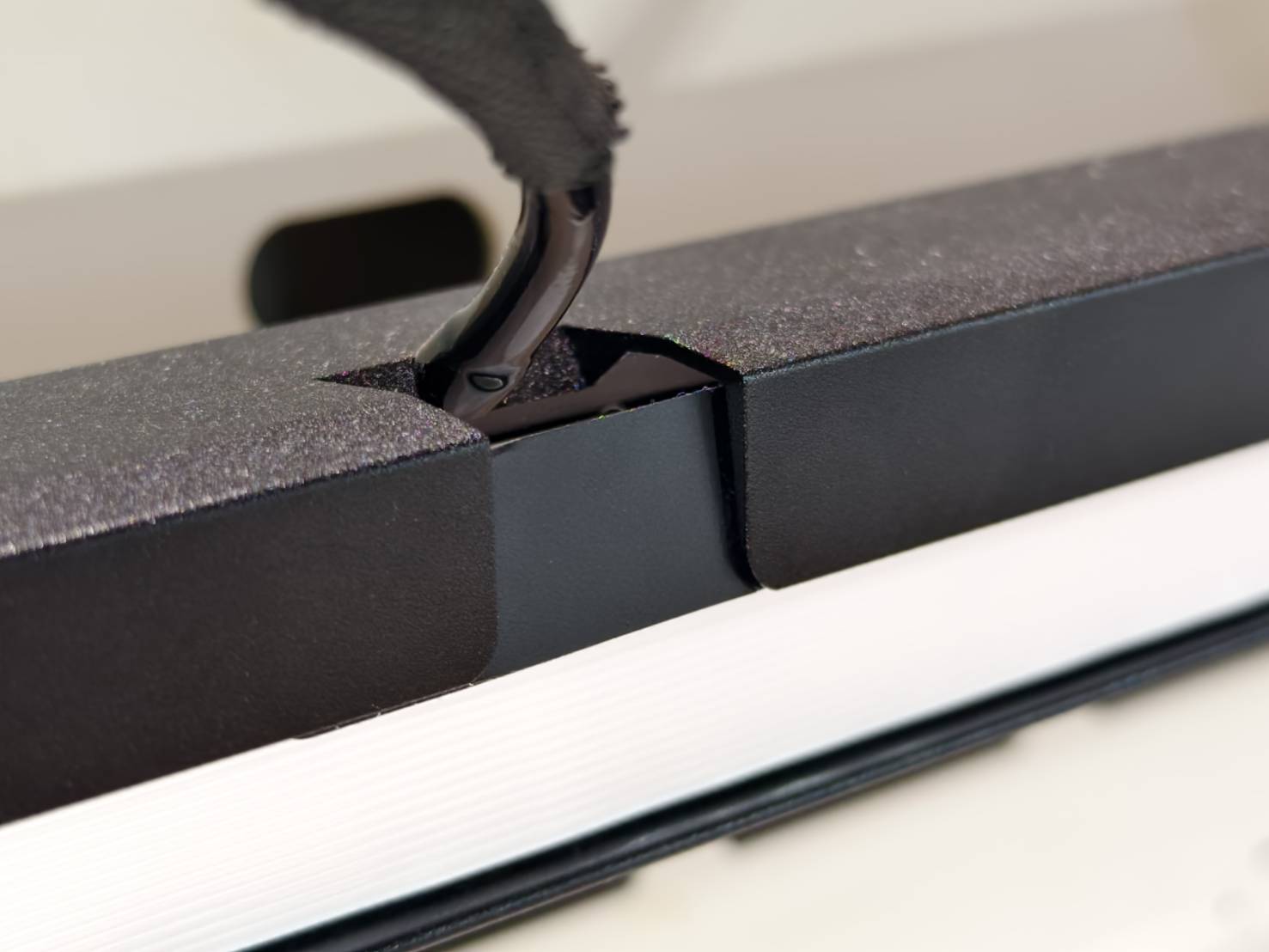

شطف الصفيحة المعدنية:
موضع سطح الشطف هو الجزء الذي تلمسه الإصبع كما هو موضح أدناه.
لا يمكن تثبيت الشريط على سطح الشطف.
-

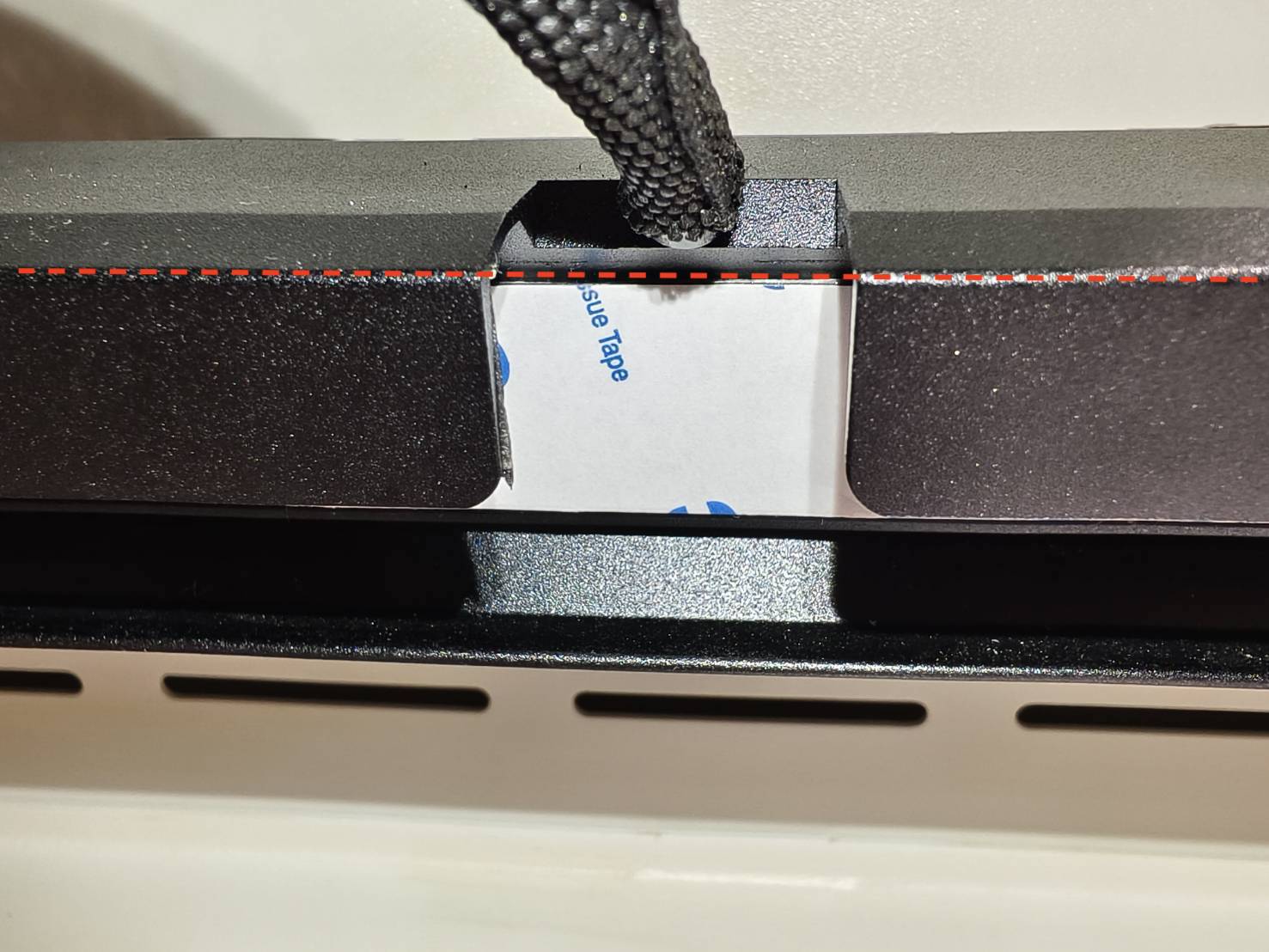

يجب وضع الشريط على الحافة السفلية لخط العلامة، أي الحافة السفلية لسطح الشطف.
-
فيديو:
الخطوة 8
قم بتركيب الكابل الجديد على لوحة المحور الصادي. يجب أن يكون الكابل في منتصف الفتحة. إذا تم التركيب بشكل صحيح، سيكون من السهل إغلاق المشبك.
يرجى مراجعة الوصف التالي للتأكد من الموضع الصحيح لإدخال الكابل وضمان تركيبه بشكل سليم.
-

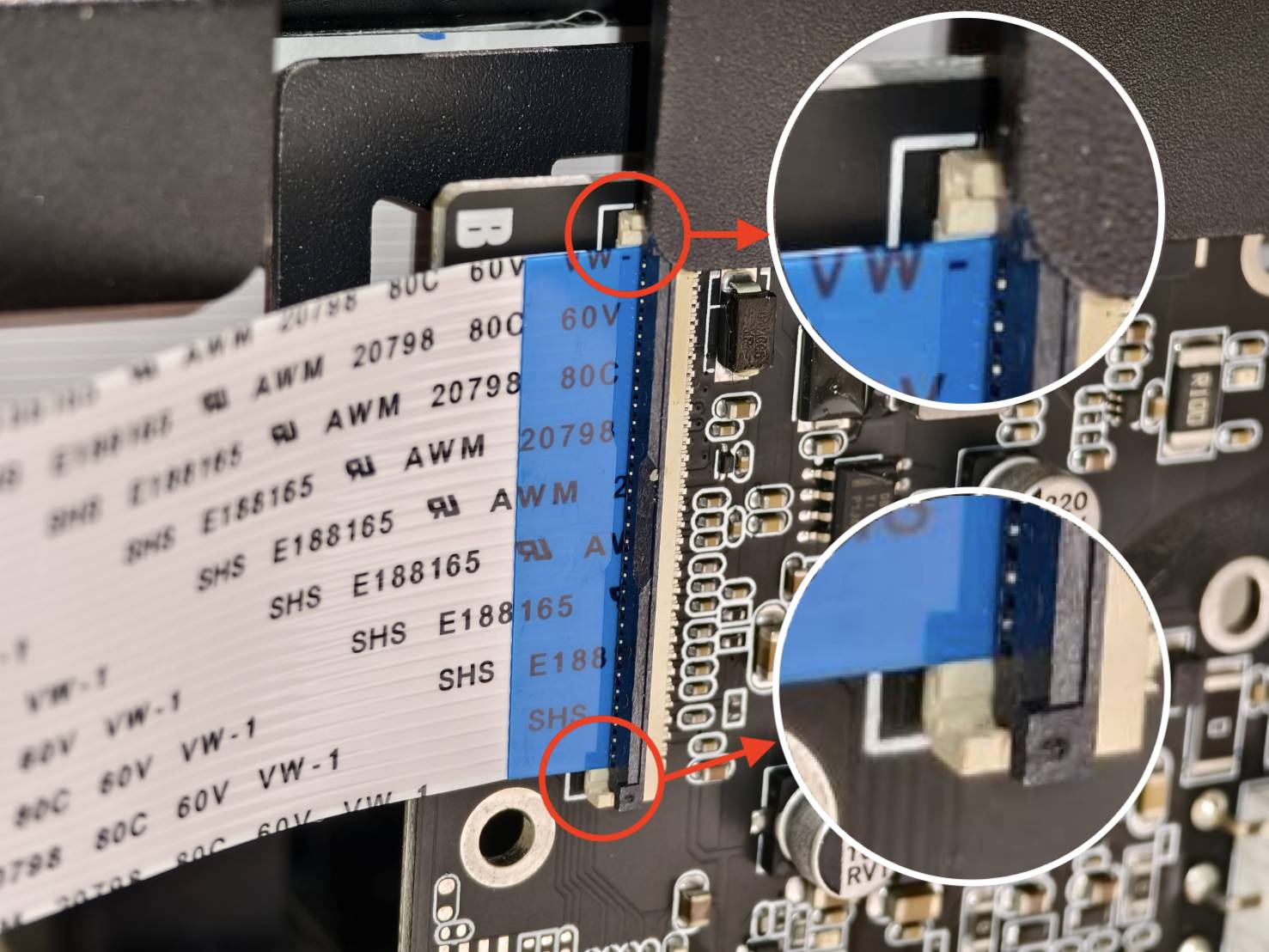

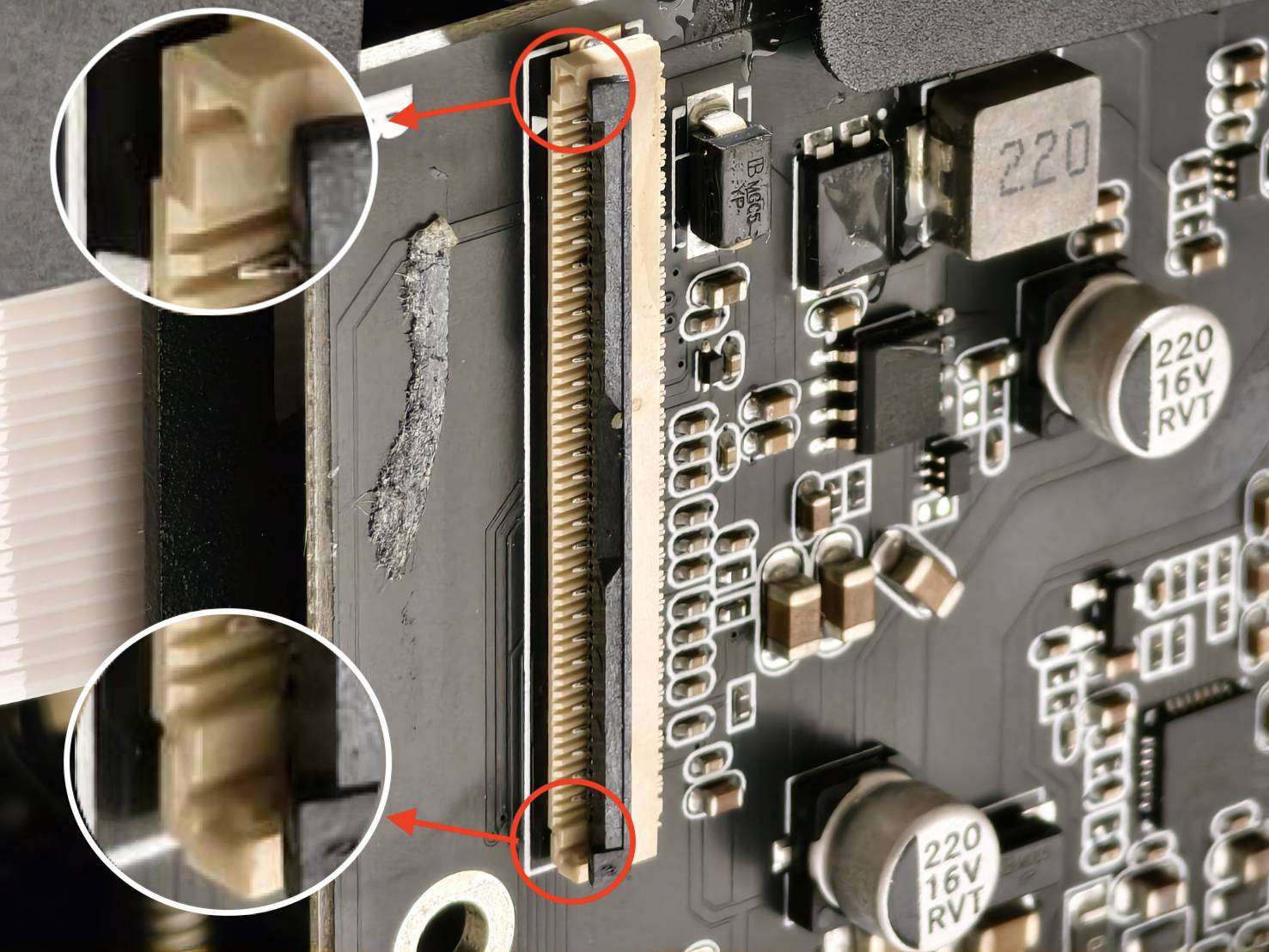

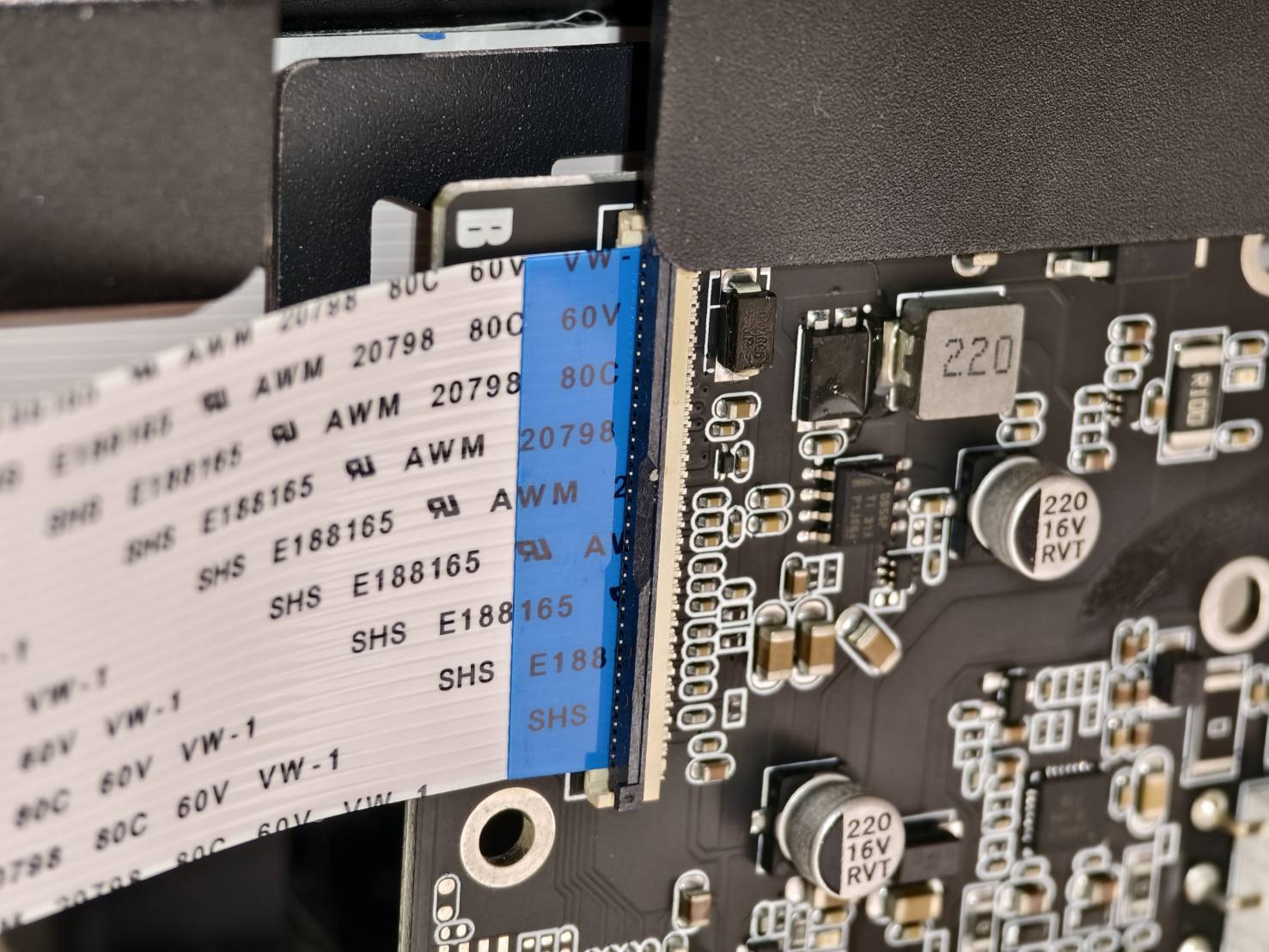

ستكون حافتا فتحة الكابل أعلى قليلاً، كما هو موضح في الصورة.
-
يجب إدخال الكابل في المنتصف. عند إدخاله بشكل صحيح، يجب أن يكون بنفس مستوى الحواف، كما هو موضح في الصورة.
(المشبك غير مغلق في الصورة.)
-
فقط عند الإدخال الصحيح يمكن إغلاق المشبك بسهولة، ويجب أن يكون الكابل موازيًا للفتحة، كما هو موضح في الصورة. (المشبك مغلق في الصورة.)
-

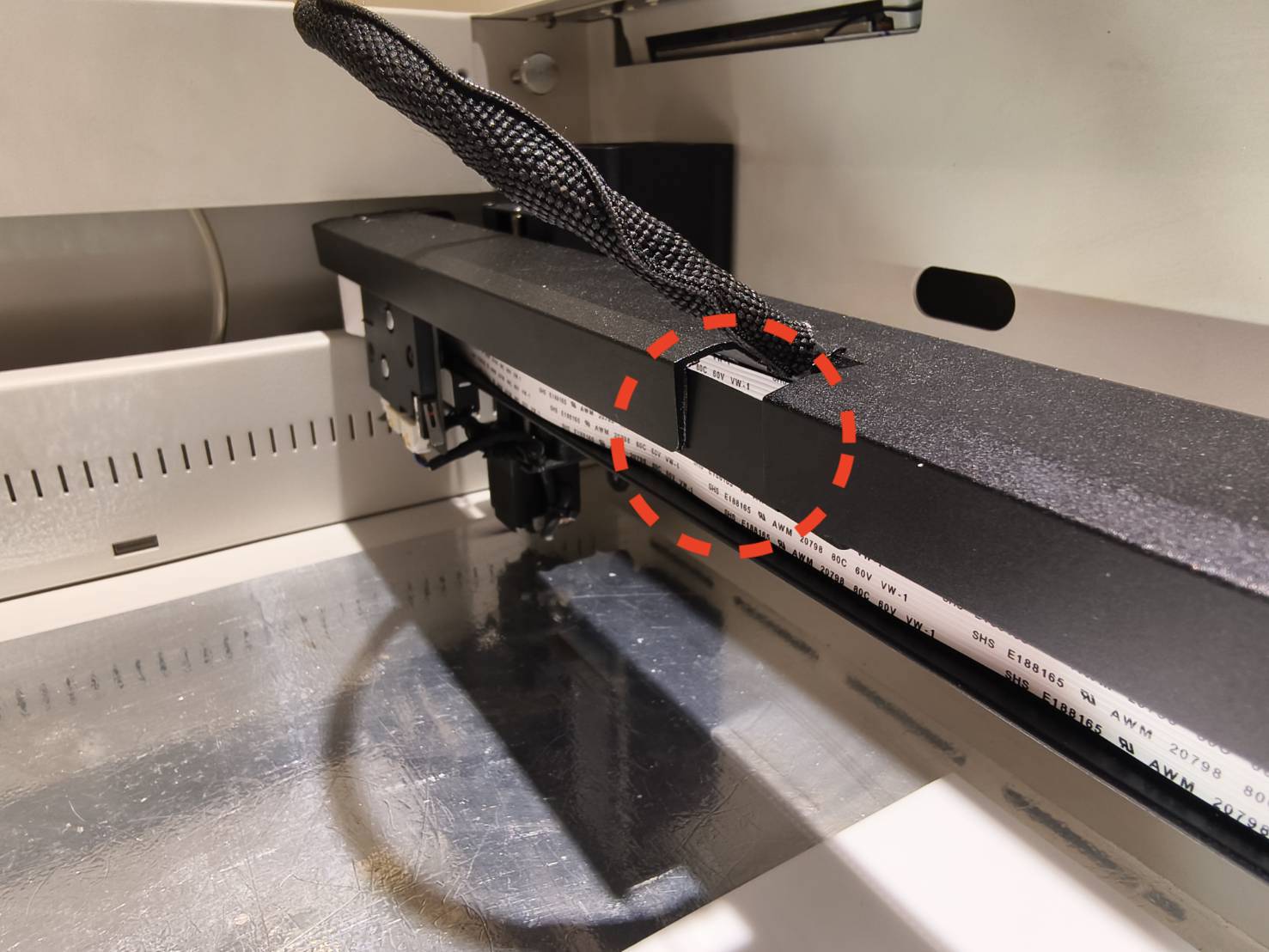

يجب أن يمر الكابل خلف حامل لوحة التحكم بالمحور الصادي.
-
فيديو:
الخطوة 9
قم بتركيب الكابل الجديد على لوحة المحور السيني. يجب أن يكون الكابل في منتصف الفتحة. إذا تم التركيب بشكل صحيح، يجب أن تتمكن من إغلاق المشبك بسهولة.
كما هو موضح في الخطوة 8، يرجى استخدام نفس الطريقة لتوصيل الكابل.
فيديو:
(لن يؤثر لون اللوحة على طريقة التركيب.)
الخطوة 10
أعد توصيل كابل محرك المحور السيني، وحرك رأس الليزر، ثم تحقق مما إذا كان مصباح LED على لوحة التحكم بالمحور الصادي مضاءً.
|
|
الخطوة 11
أولاً، استخدم برغياً لتثبيت لوحة تحكم المحور الصادي في مكانها. ثم، قم بتشغيل الجهاز واستخدم الزر الأيسر للتركيز. تحقق مما إذا كان رأس الليزر مركزاً بشكل صحيح.
فيديو:
|
|
الخطوة 12
قم بإيقاف التشغيل، وفصل كابل المحرك، وتركيب غطاء لوحة تحكم المحور السيني، وربط البرغيين السداسيين مقاس 2 مم، ثم إعادة توصيل كابل محرك المحور السيني.
الخطوة 13

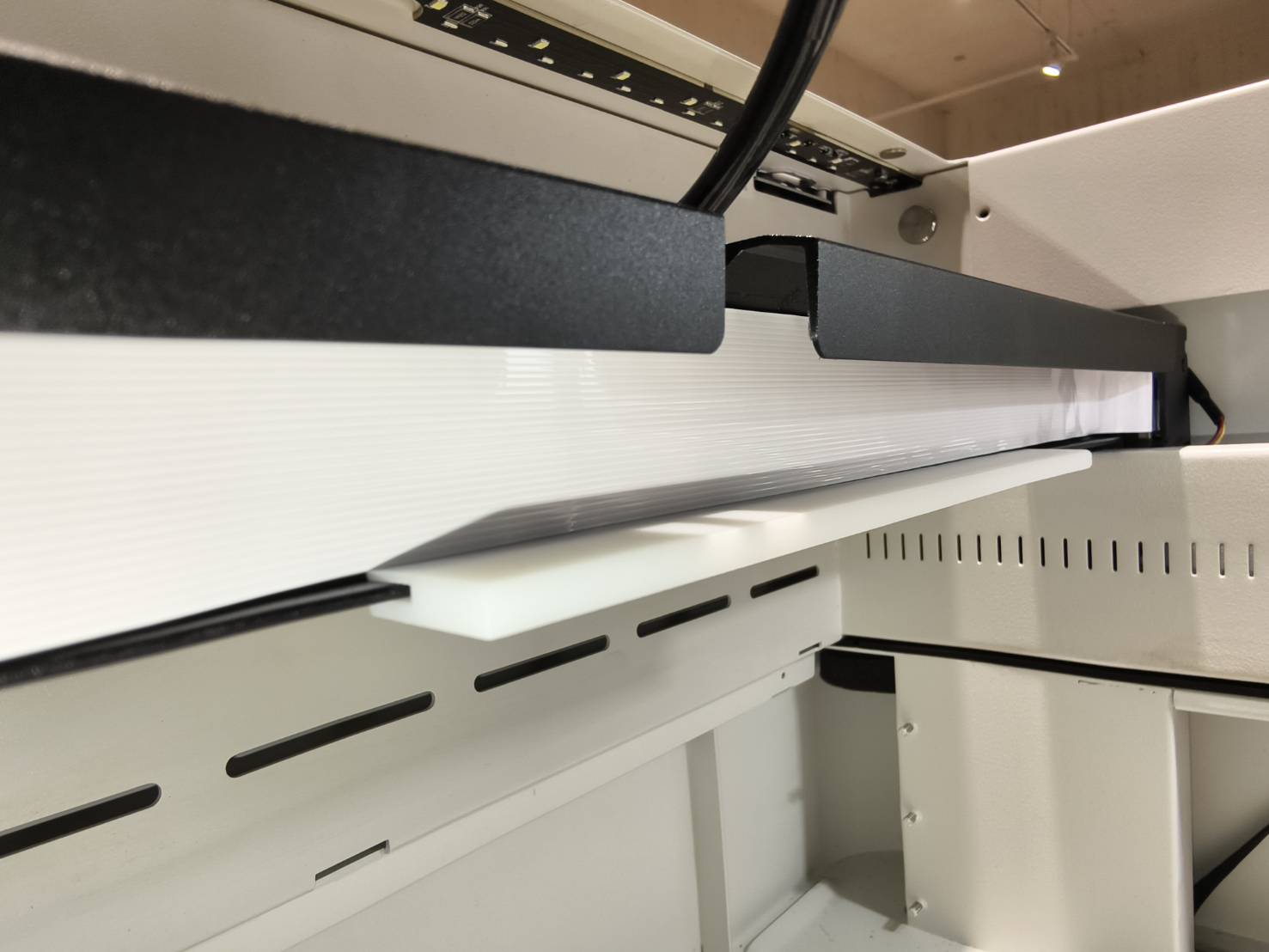

حرك قاعدة الوحدة إلى اليمين وأدخل أداة/موجه الكابل على الإطار السفلي للمحور السيني.
سيكون الجانب الأكثر سمكًا من الأداة موجهًا للأسفل.
بعد ذلك، قم بإزالة الغشاء الواقي بالكامل من الشريط اللاصق. قم بمحاذاة الجزء السفلي من الكابل مع الأداة وادفع الكابل للخلف لإلصاقه على الصفيحة المعدنية.
يجب أن تكون الحافة السميكة للأداة متجهة للأسفل. قم بمحاذاة الحافة السفلية للكابل مع الحافة العلوية للأداة، ثم ادفعه للخلف لتثبيته في مكانه.
فيديو:
الخطوة 14
قم بإزالة أداة الكابل وتركيب غطاء لوحة المحور Z باستخدام البراغي الثلاثة.
فيديو:
الخطوة 15

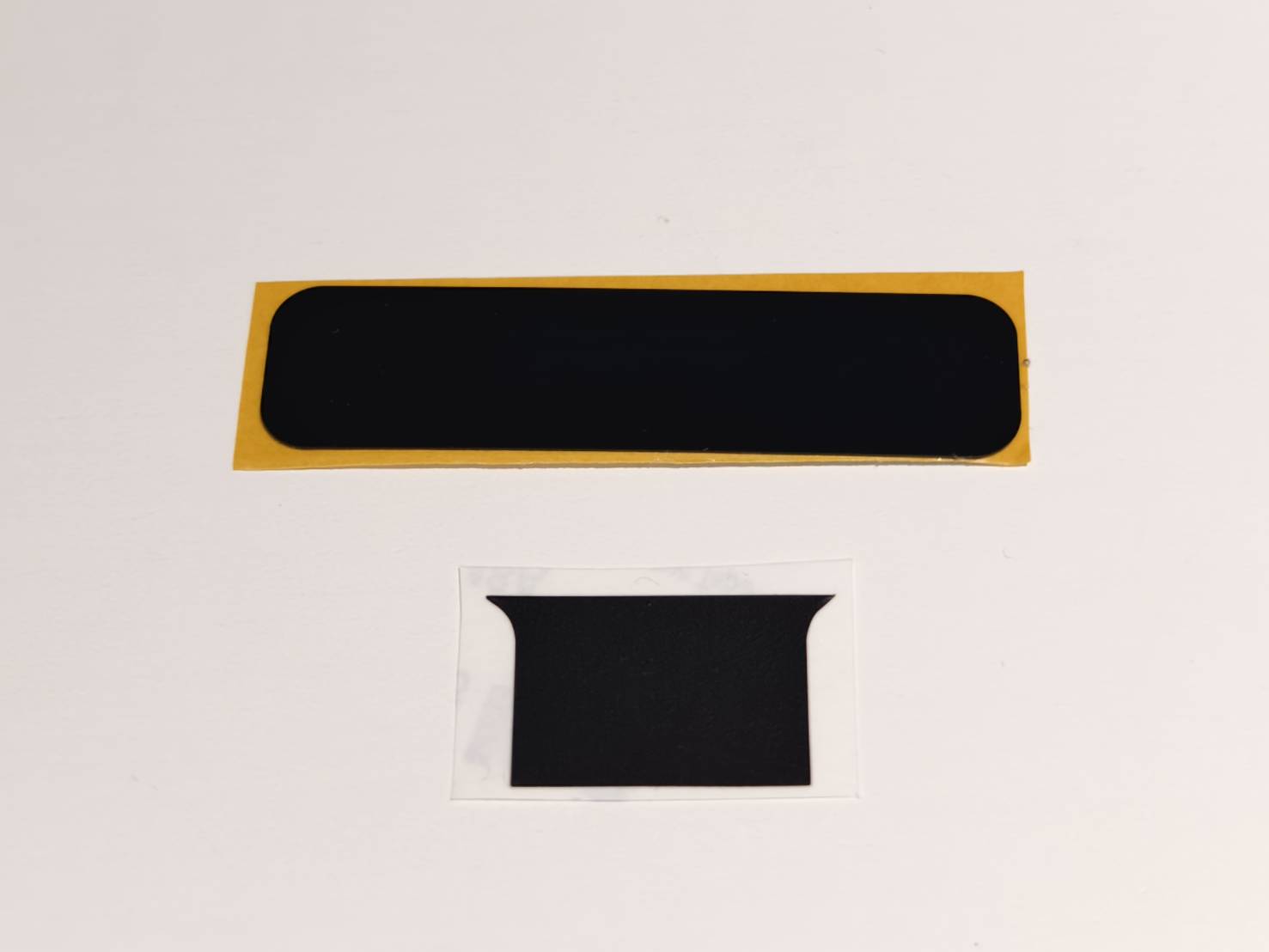

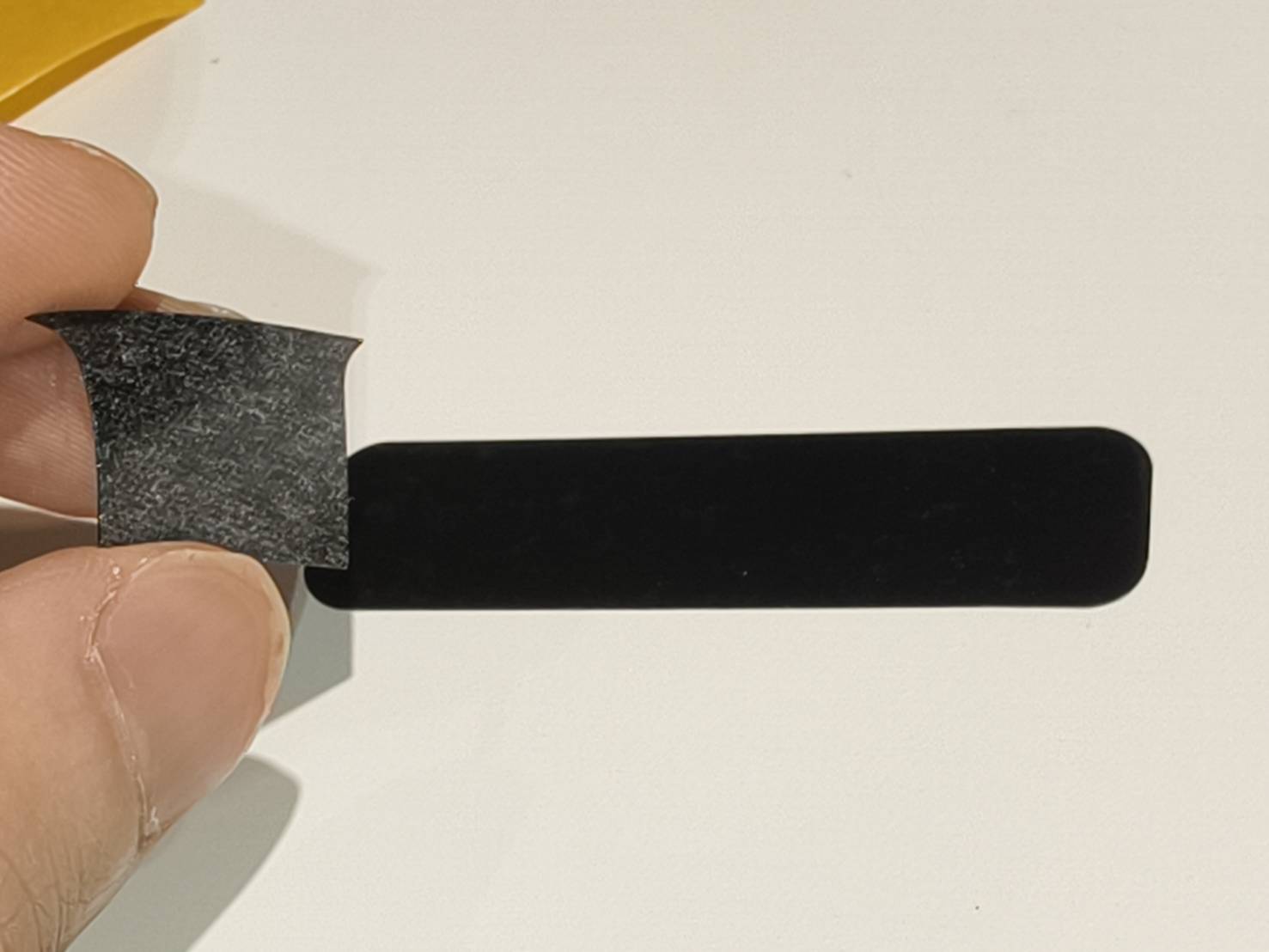

ألصق الملصق المربع على شريط Mylar الطويل.
يرجى ملاحظة أن الأسطح اللاصقة لشريطي Mylar يجب أن تكون متقابلة.
يجب أن تكون الأسطح اللاصقة لشريطي Mylar متقابلة.
الشكل النهائي
الخطوة 16
قم بإلصاق شريط Mylar بفتحة المحور السيني (X). يجب أن تكون الأطراف البارزة متجهة للأسفل.
فيديو:
#النهاية
