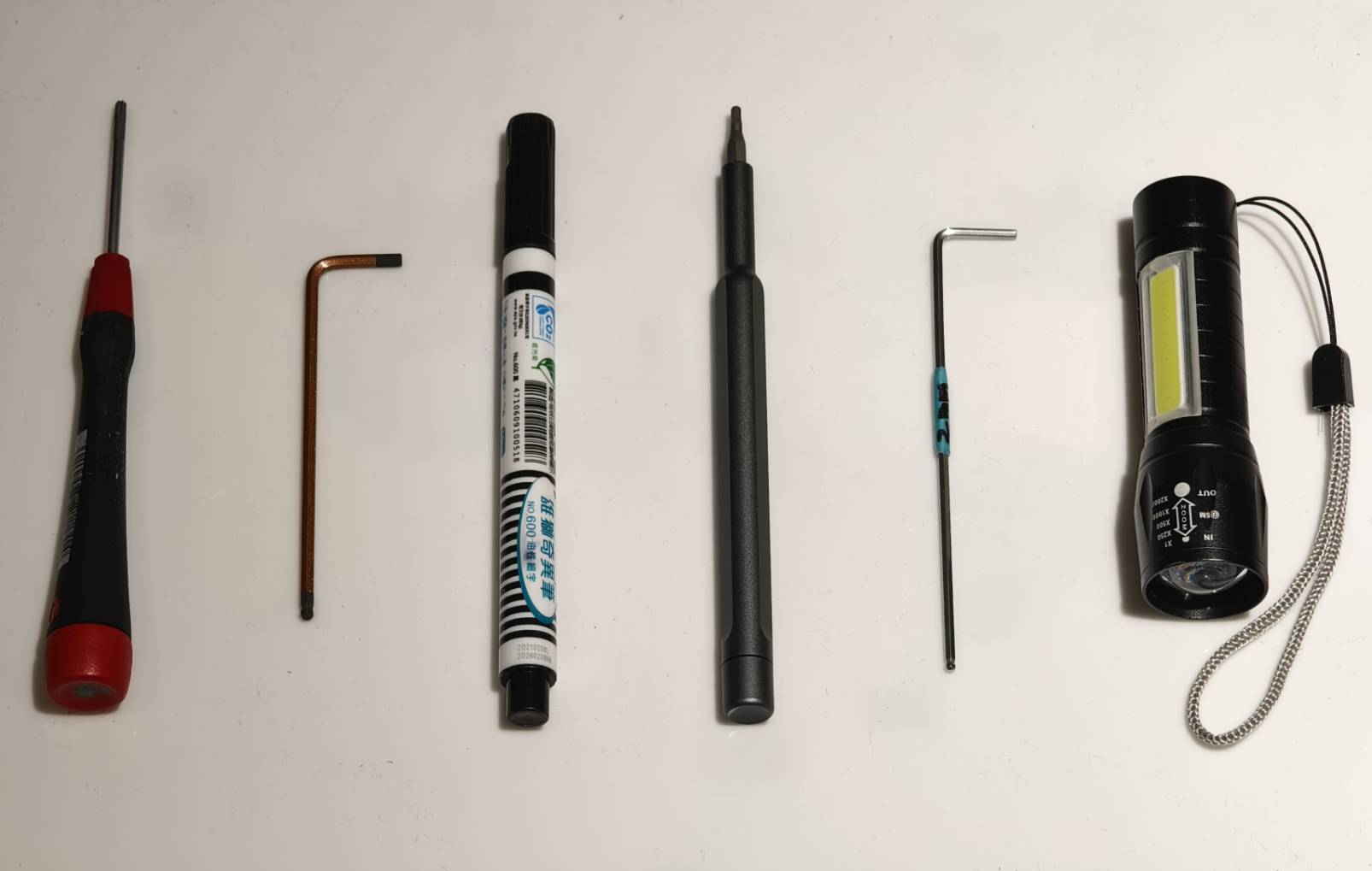

الأدوات
1｜مفك توركس T8 مفك
2｜مفتاح ألن 2.5 مم
3｜قلم تحديد أو شريط لاصق ملون
4｜مفك سداسي 2 مم
5｜مفتاح ألن 2 مم (اختياري)
6｜مصباح يدوي صغير (اختياري)
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
قم بفك هذه البراغي الموجودة على اللوحة.
برغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان.)
الخطوة 3
حرك اللوحة وغطاء الباب إلى الأمام قليلاً.
الخطوة 4

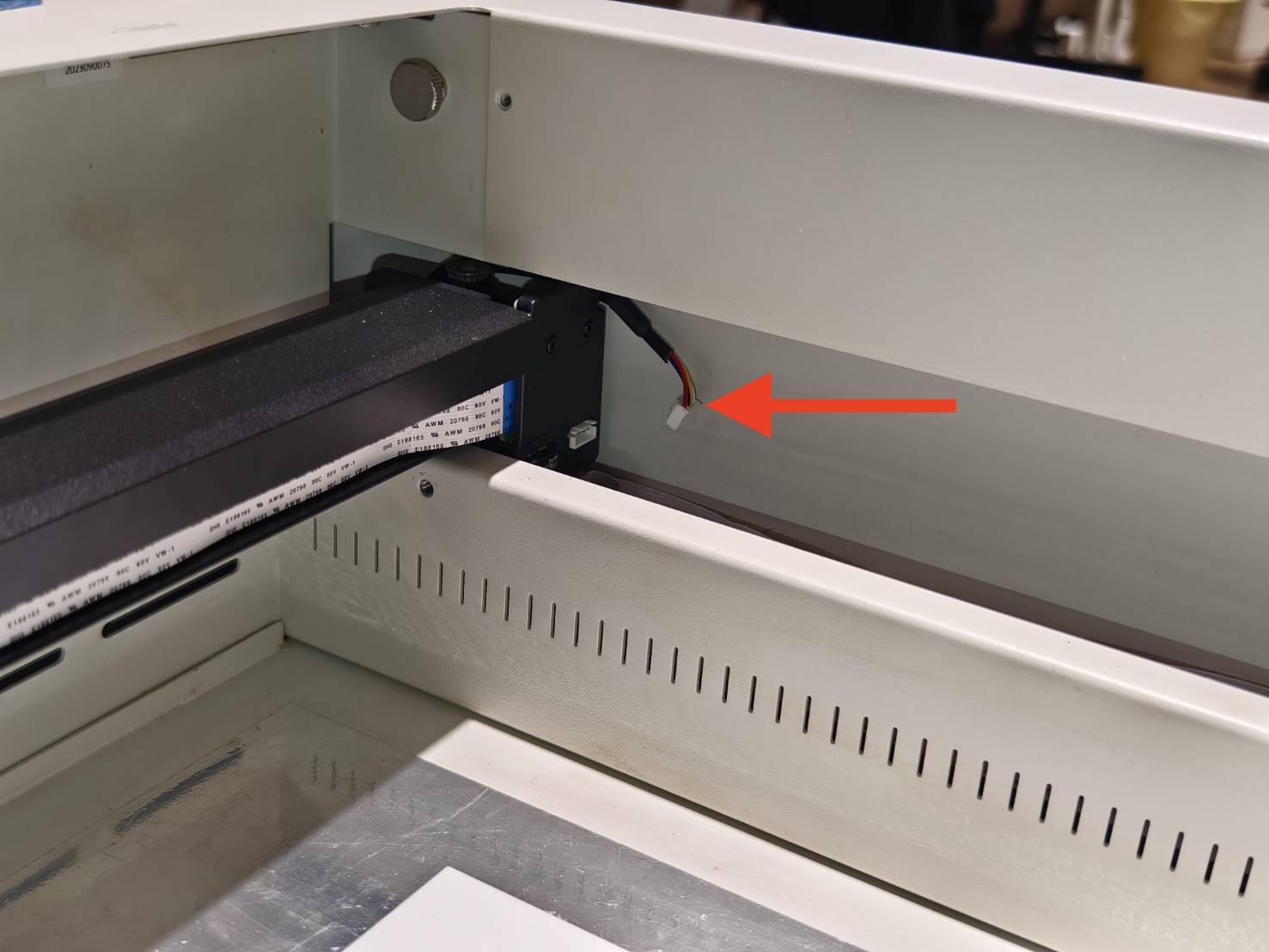

افصل كابل المحرك.
بعد فصل هذا الكابل، سيصبح من الأسهل فصل كابل الكاميرا.
الخطوة 5
قم بفصل كابل الكاميرا.

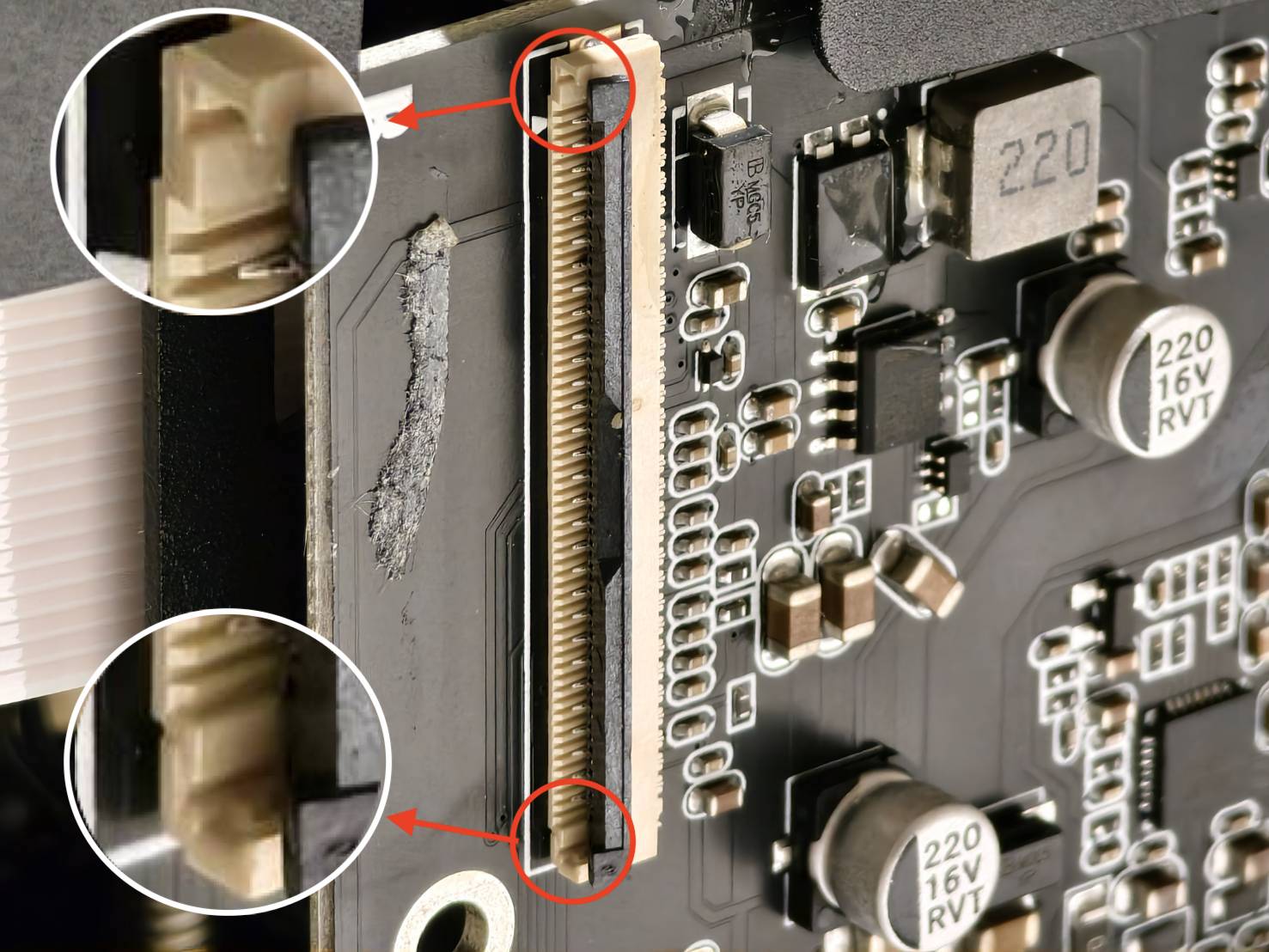

يرجى الانتباه إلى وجود مشبك يثبت الكابل. افتح المشبك لإزالة كابل الكاميرا.
إغلاق المشبك:
فتح المشبك:
سحب الكابل:
الخطوة 6
قم بإزالة اللوحة وغطاء الباب.
الخطوة 7

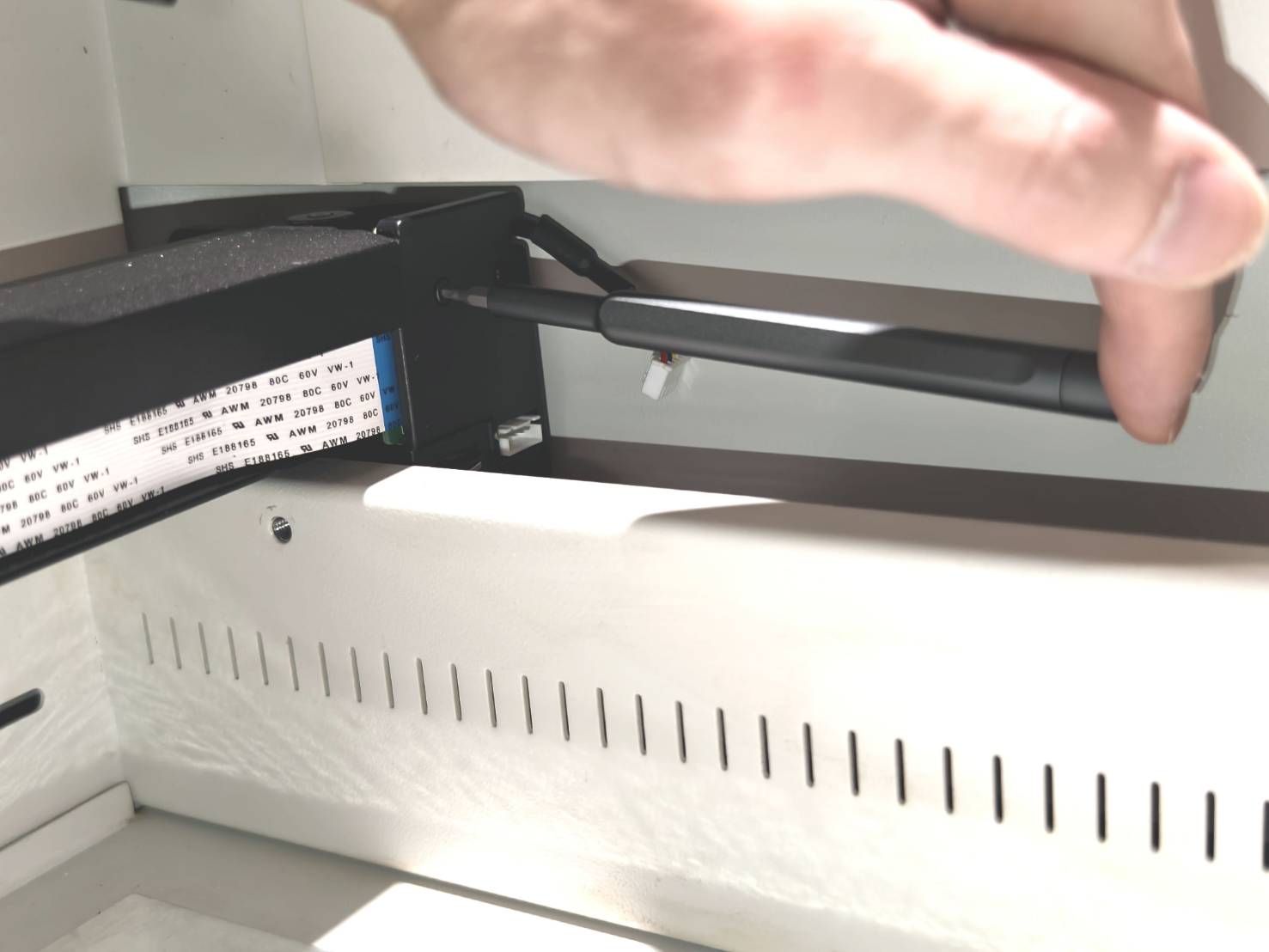

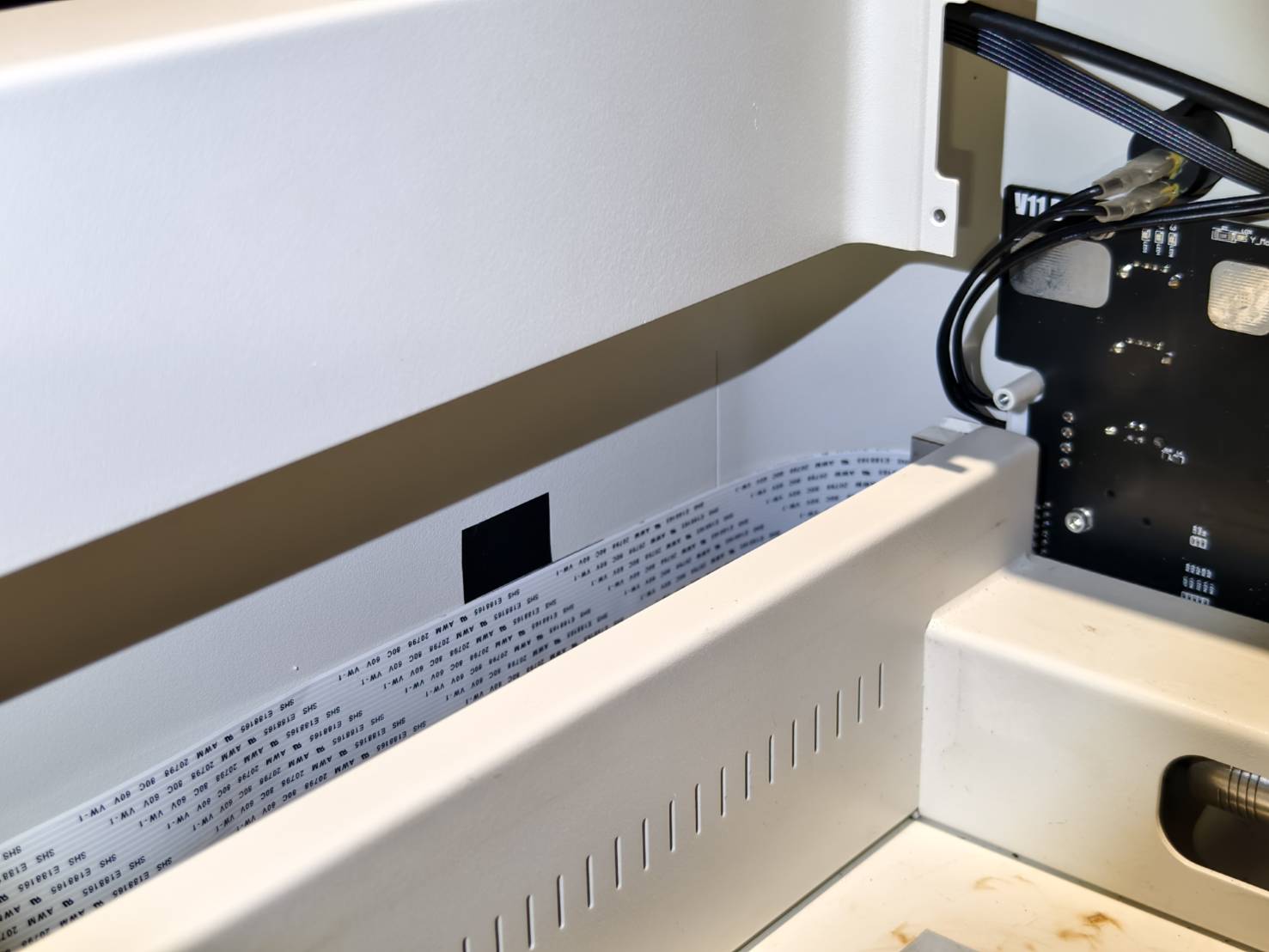

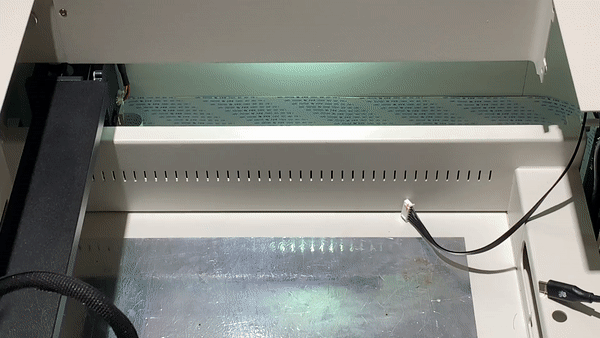

قم بتحديد موقع الكابل المسطح ذو 38 سنًا باستخدام قلم أو شريط لاصق
الخطوة 8

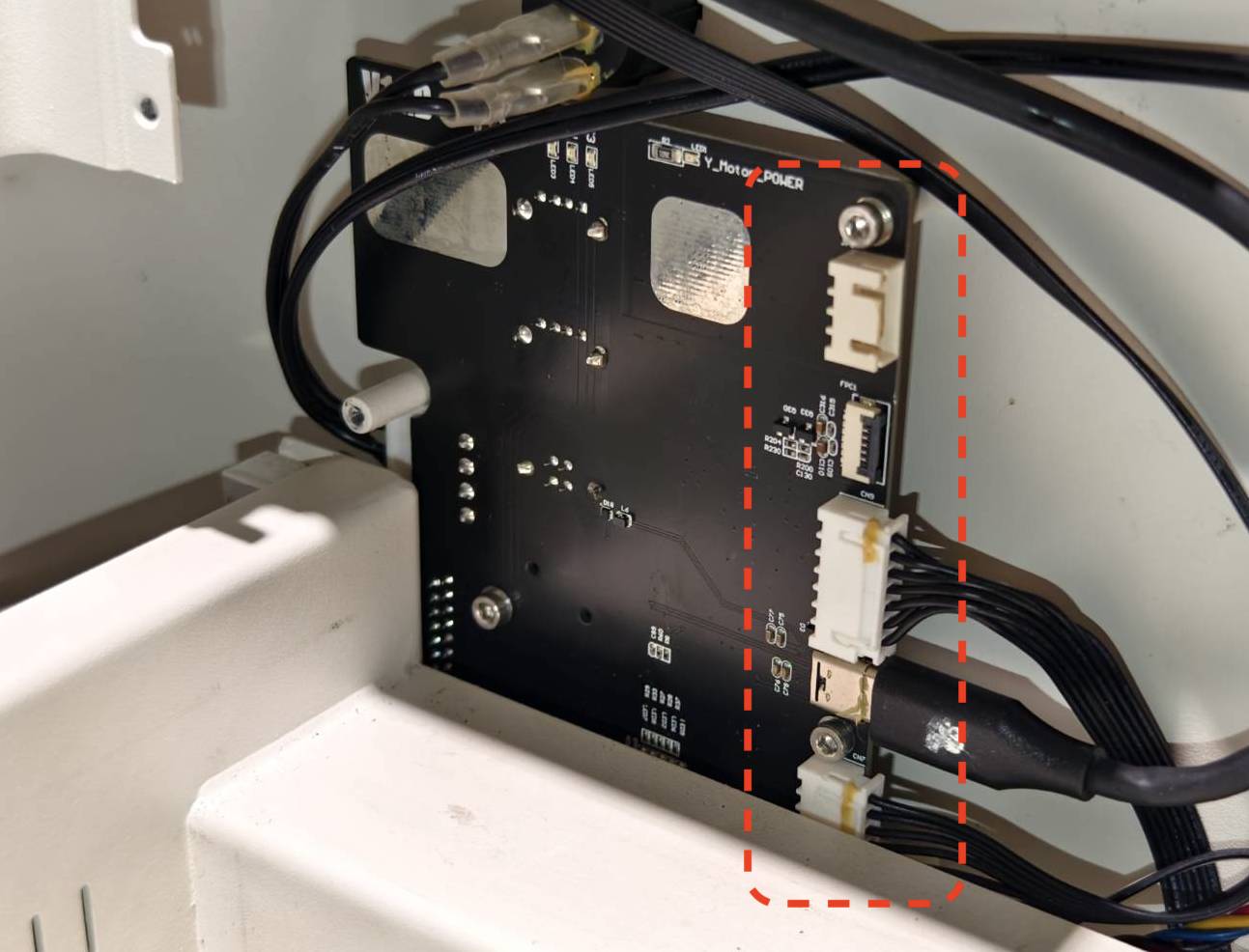

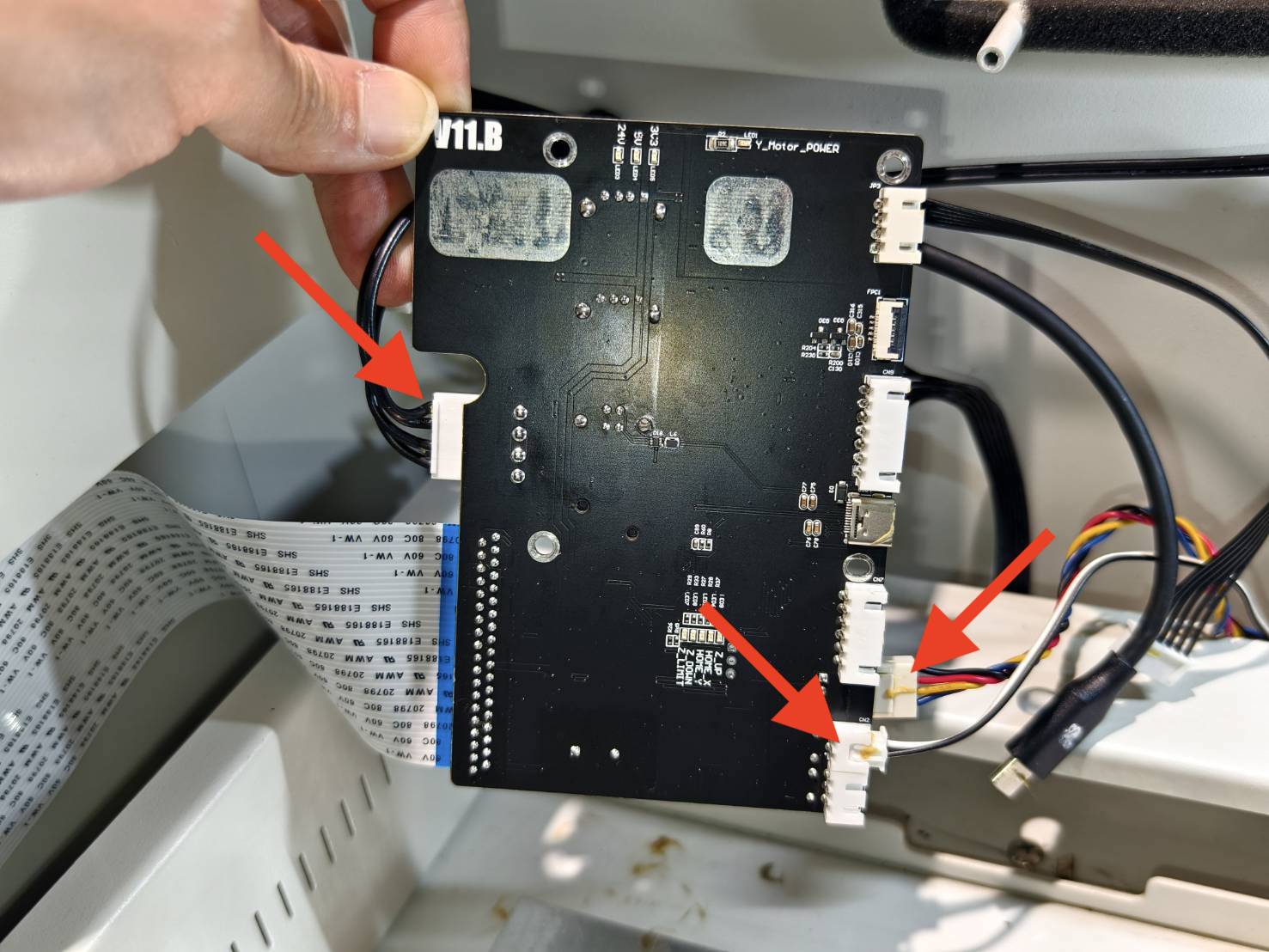

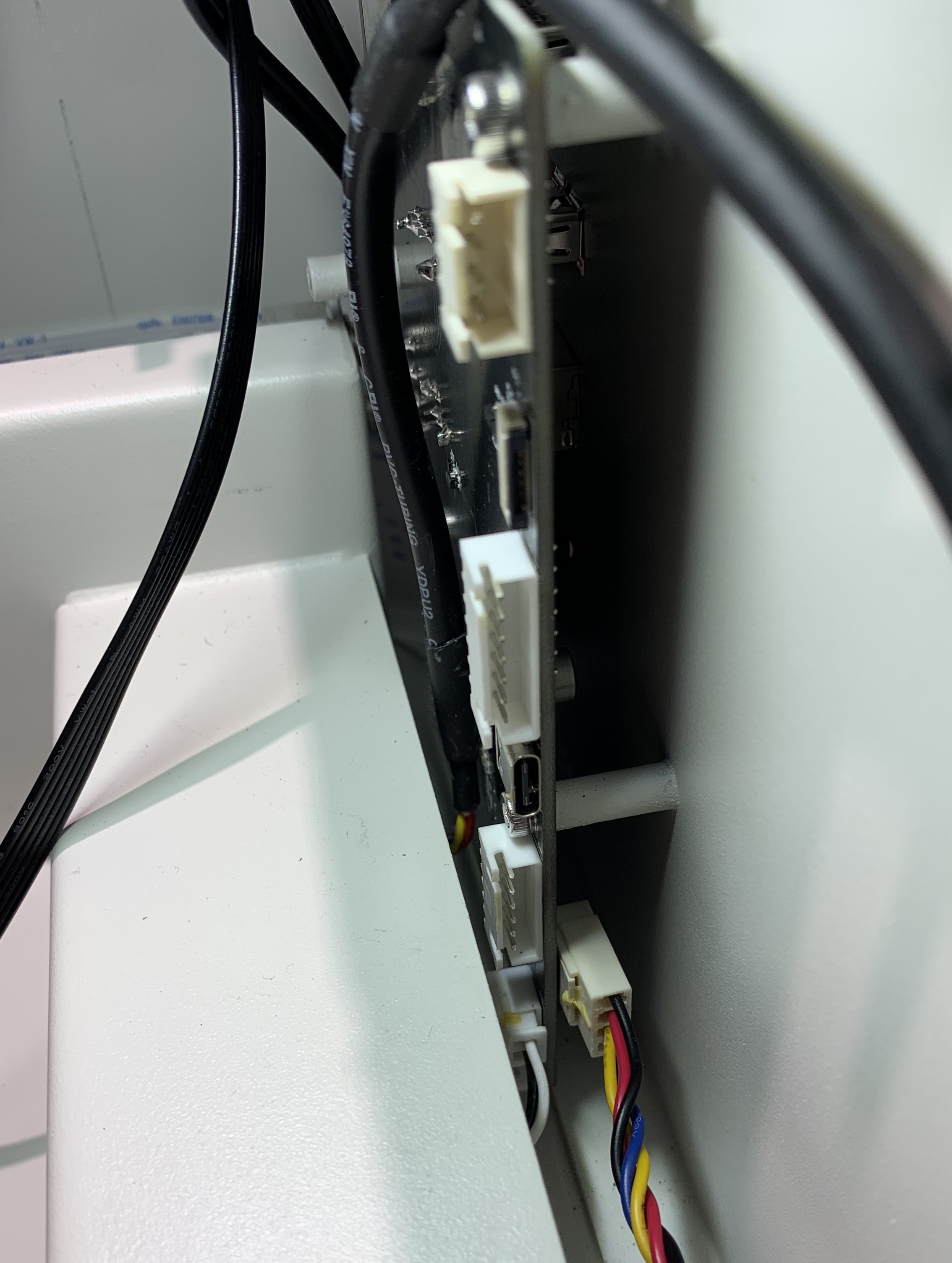

قم بإزالة الكابلات الموجودة على يمين اللوحة الأم.
يمكنك التقاط صورة في حال نسيت مواضع الكابلات لاحقًا.
الخطوة 9

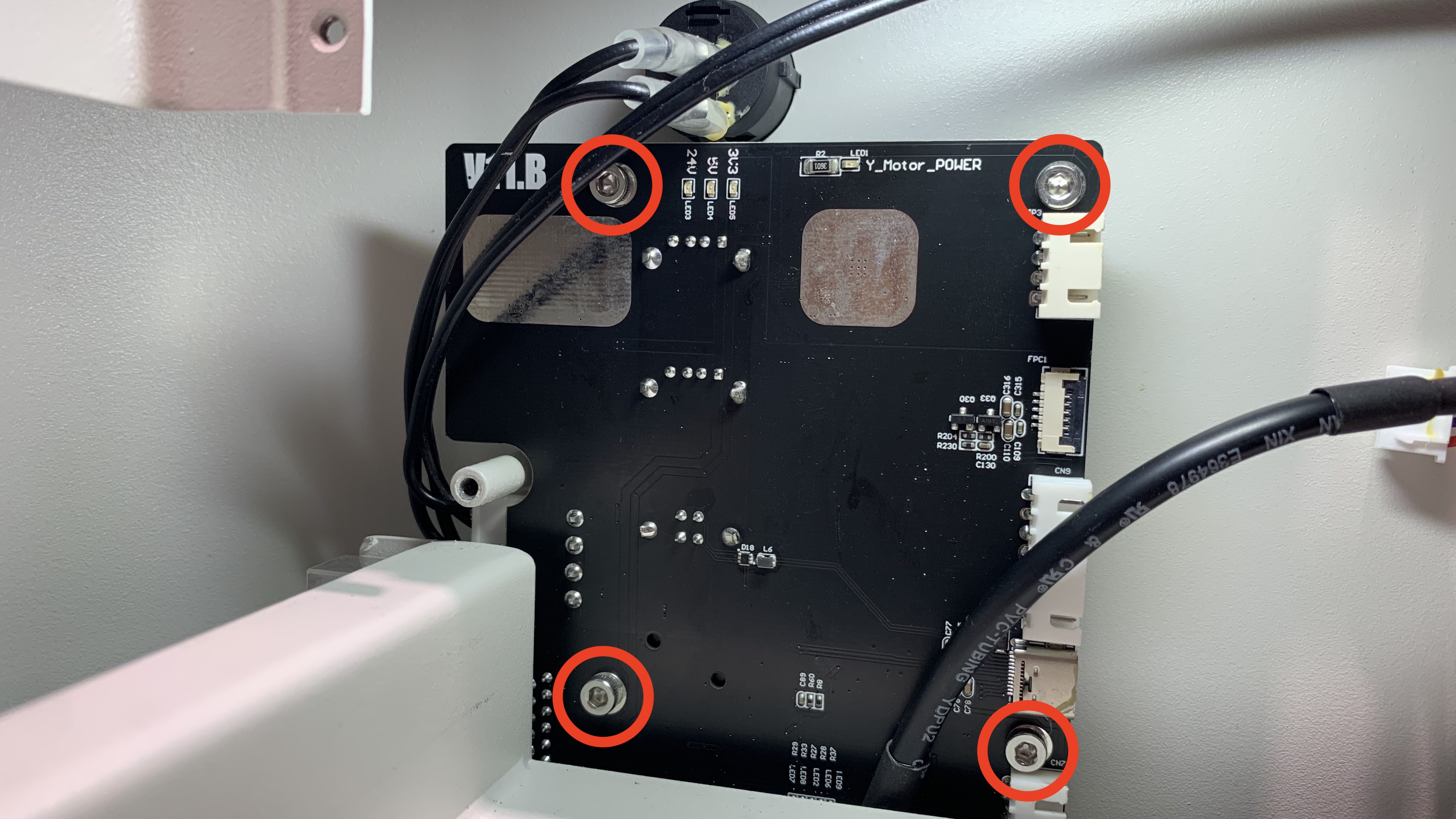

قم بفك البراغي الموجودة على اللوحة الأم.
برغي سداسي 3 مم × 4 قطع

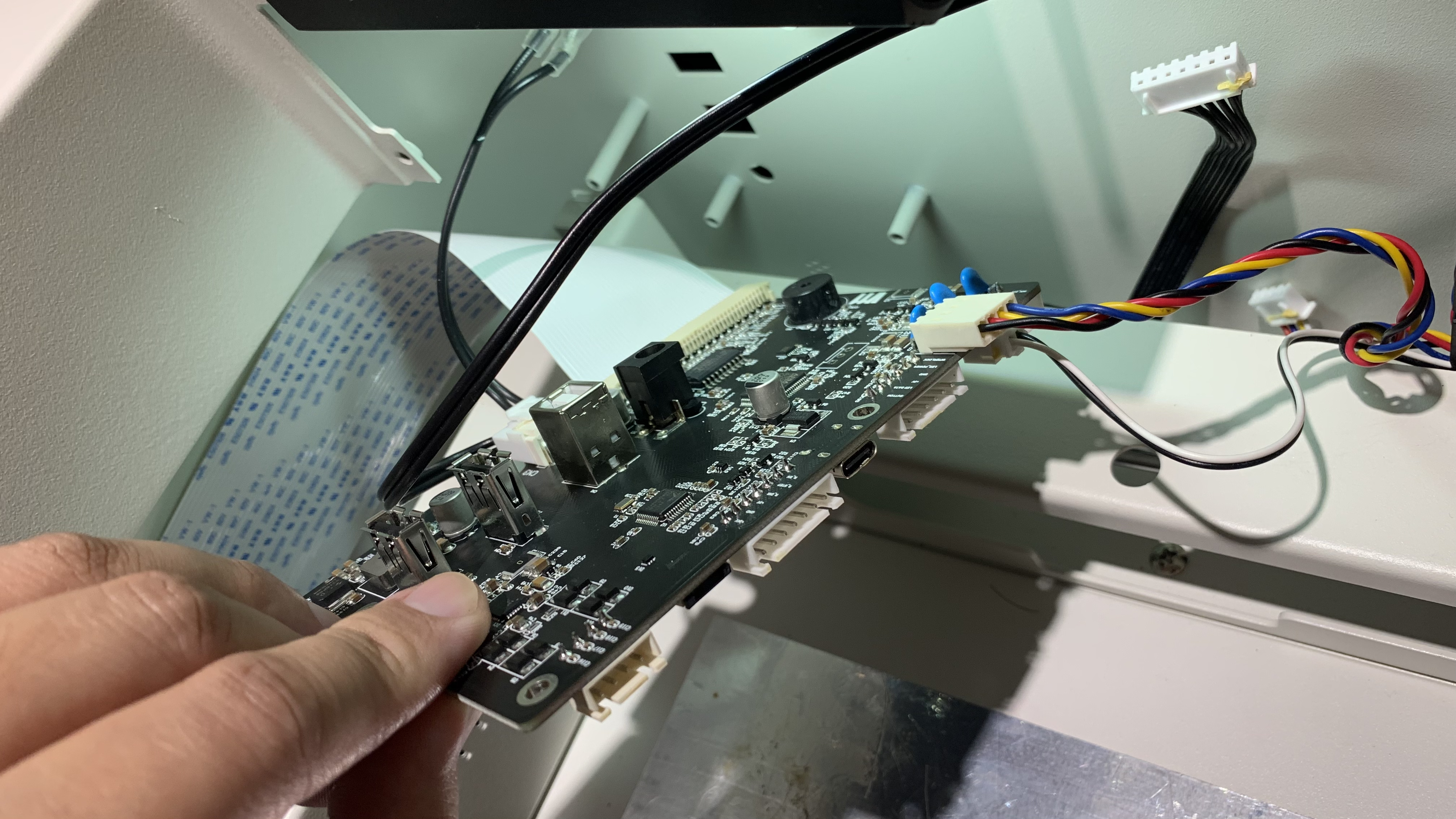

الخطوة 10
قم بإزالة الكابل المسطح ذو 38 سنًا من اللوحة.
يرجى الانتباه إلى وجود شريط لاصق على الجانب الخلفي من الكابل.
اسحب اللوحة الأم بزاوية 45 درجة.

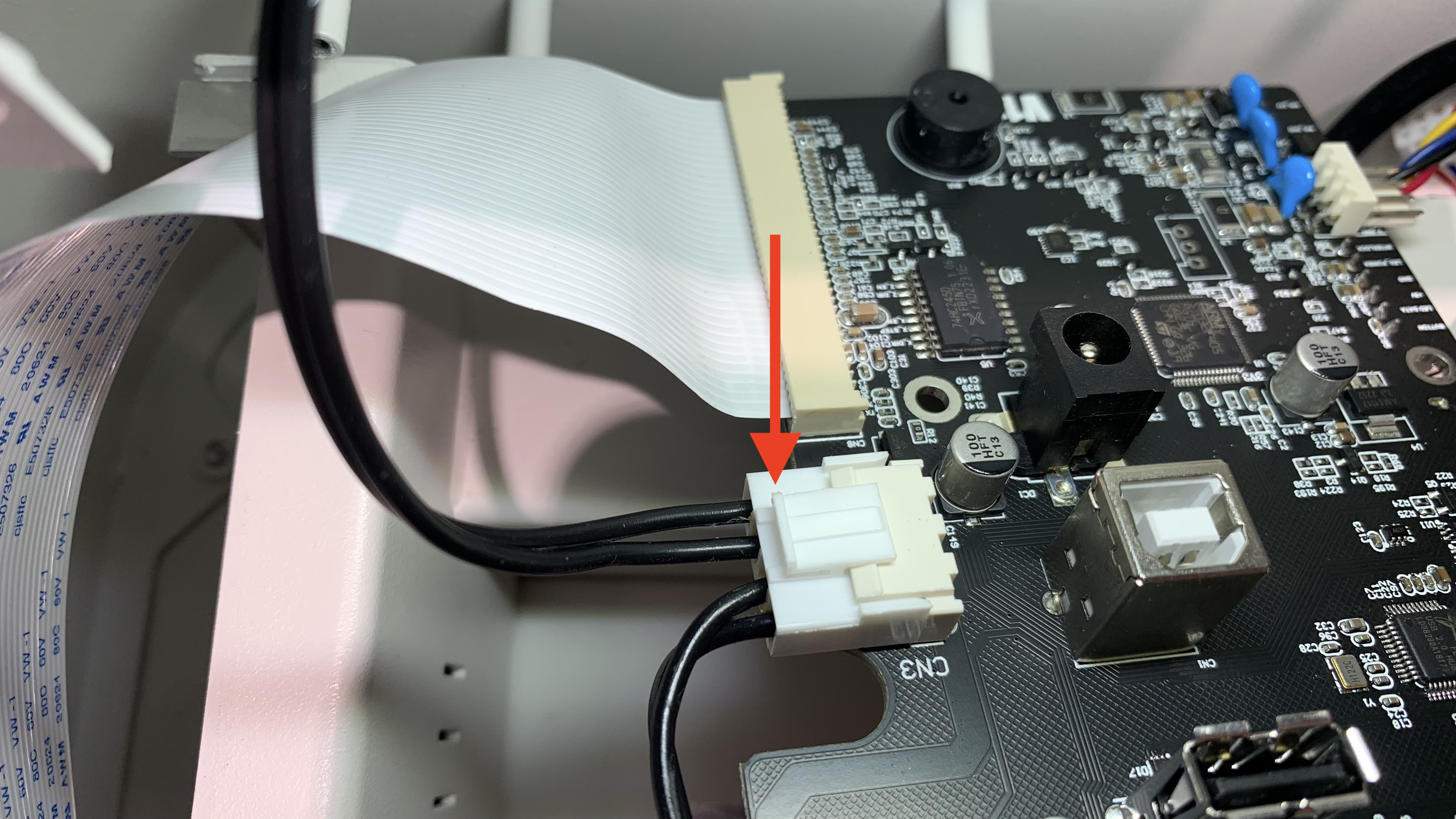

يجب الضغط على القفل لإزالة هذا الكابل.

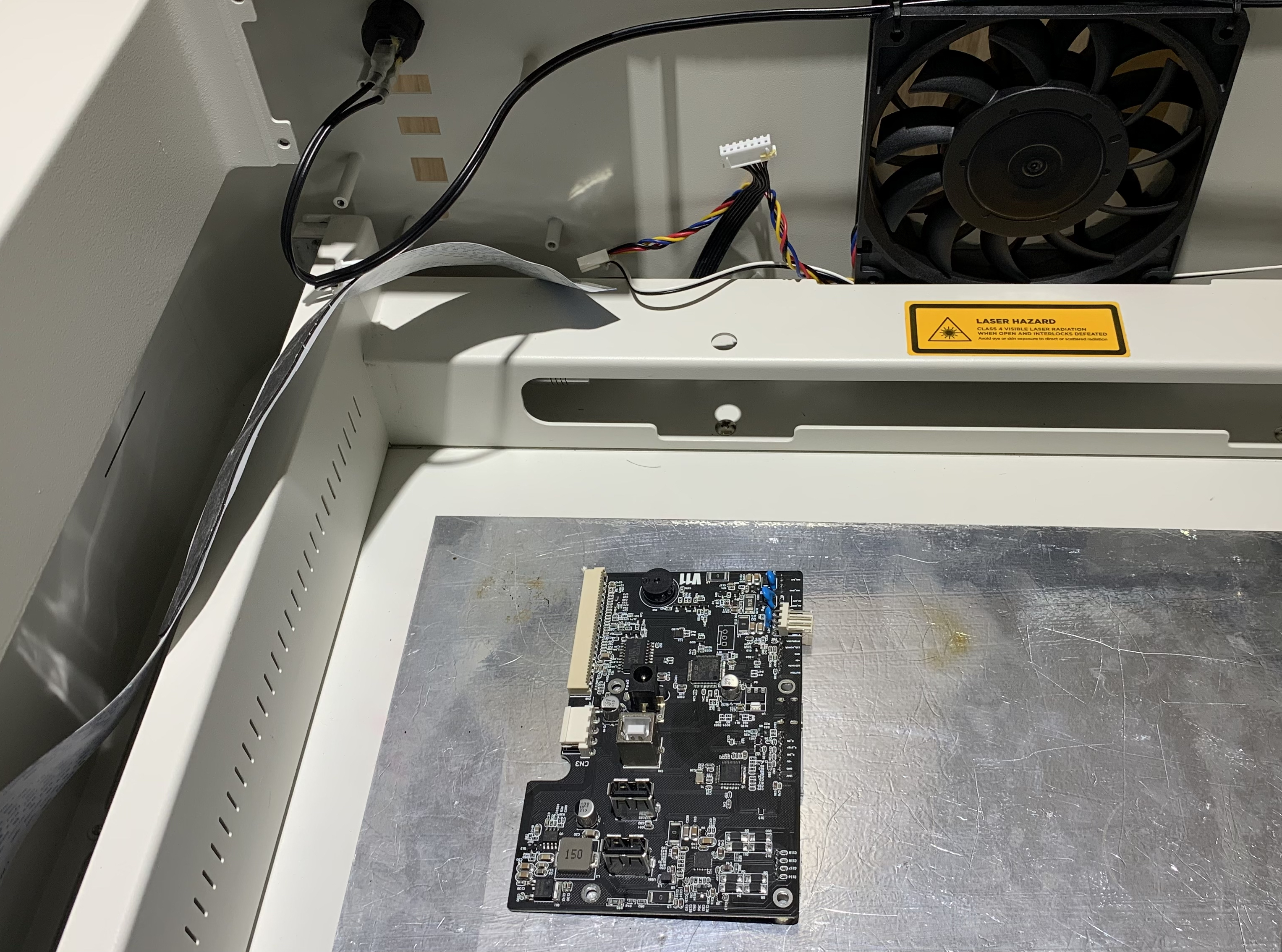

قم بإزالة جميع الكابلات.
الخطوة 11

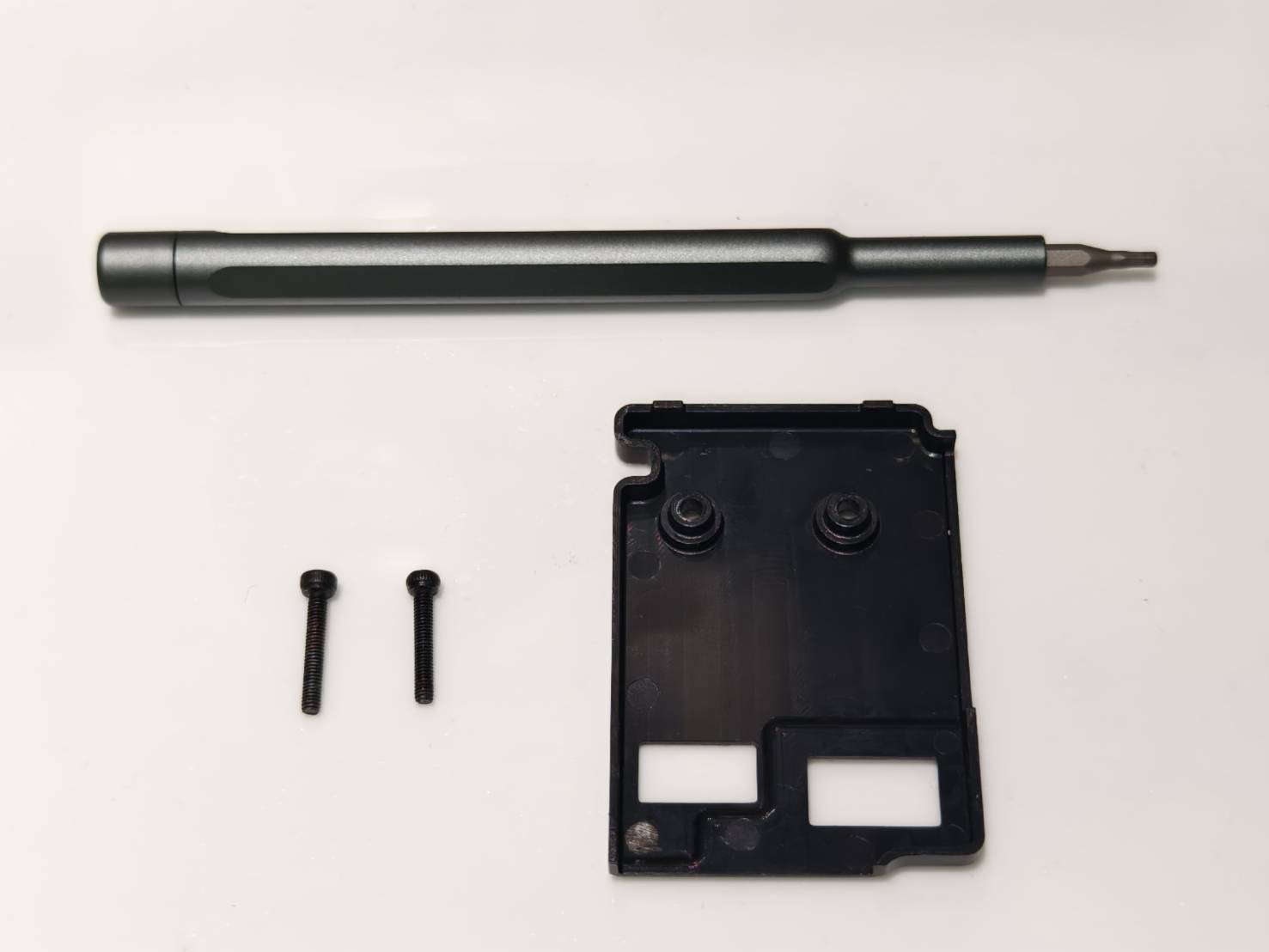

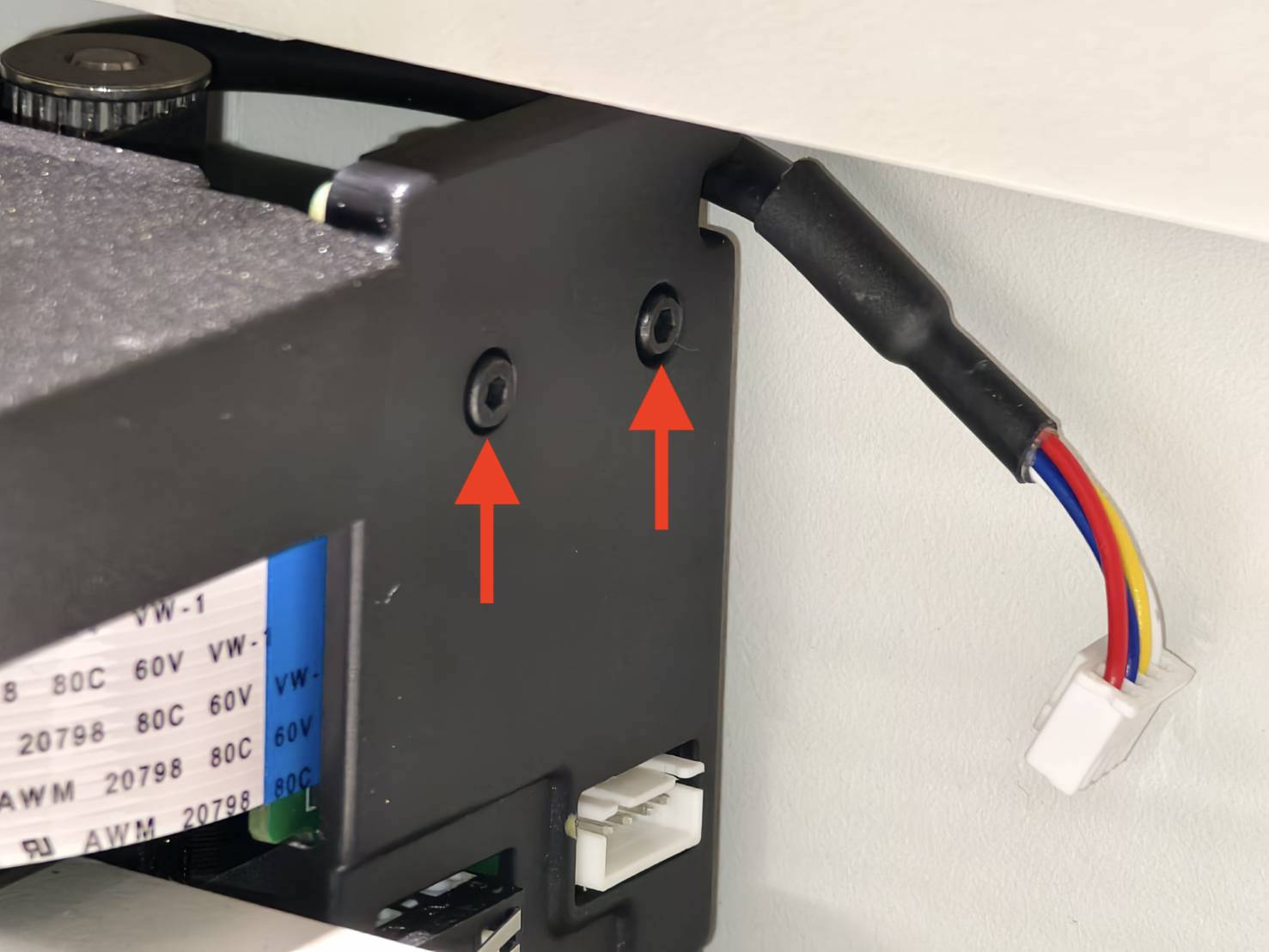

عند مواجهة لوحة التحكم في الجهاز، على الجانب الأيسر، افصل كابل محرك المحور X، وقم بإزالة البرغيين السداسيين مقاس 2 مم، ثم أزل غطاء لوحة المحور X.
(يُنصح باستخدام مفك سداسي طويل ورفيع، حيث يوفر مساحة أكبر لليد.)
الخطوة 12
افتح مشبك الكابل وافصل الكابل من لوحة المحور X.
الخطوة 13

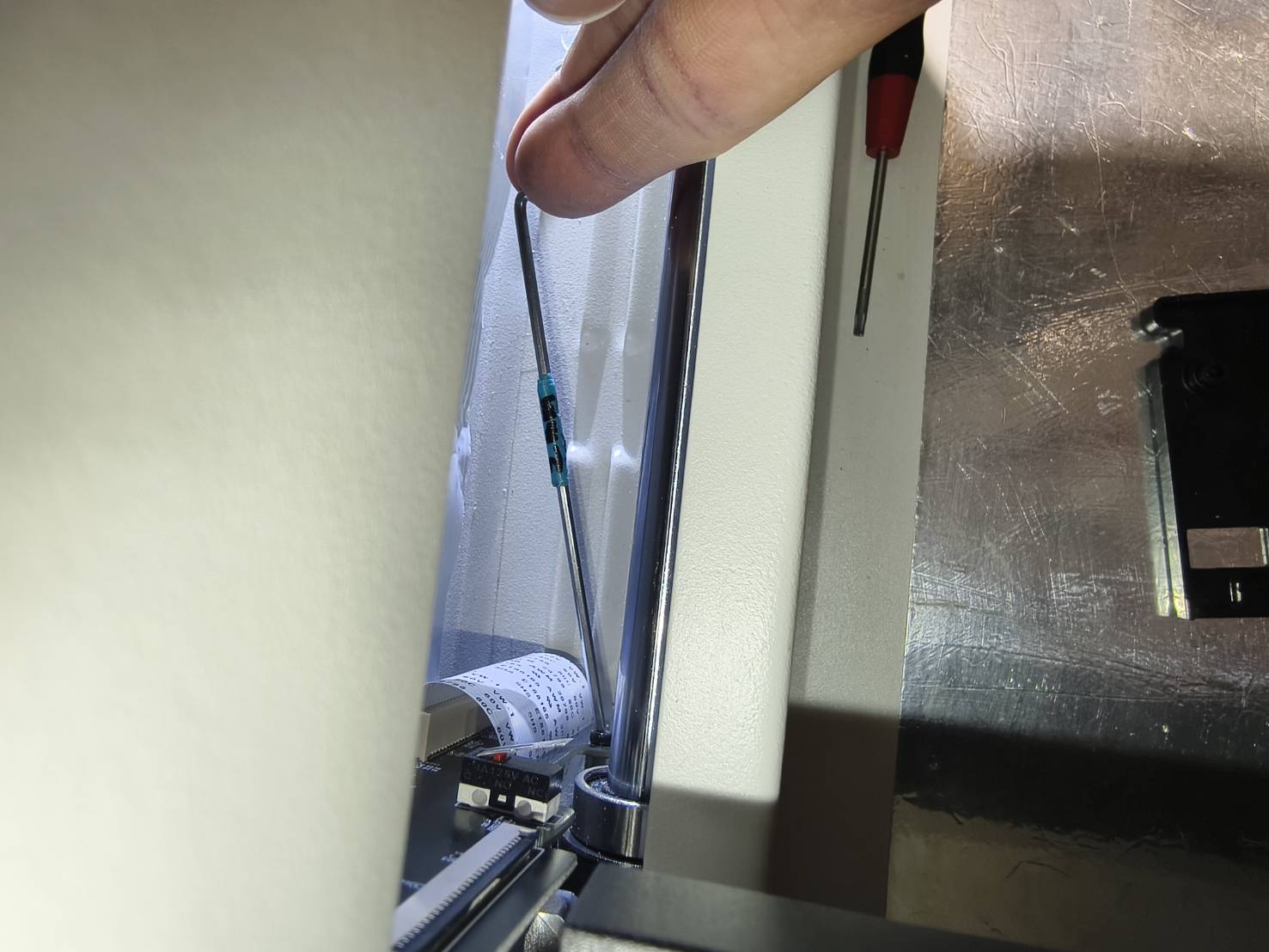

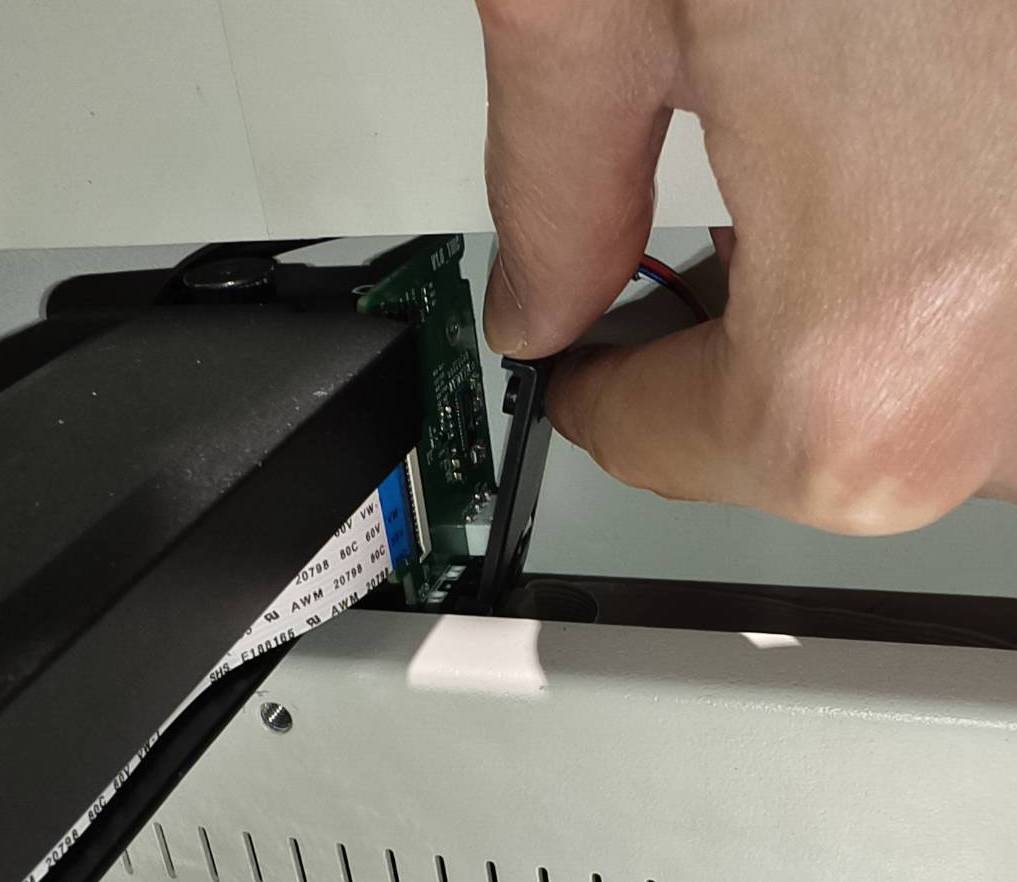

قم بإزالة لوحة المحور X عن طريق فك البرغي السفلي، كما هو موضح في الفيديو.
يُقترح إدخال مفك البراغي في رأس البرغي أولاً، ثم استخدام كلتا اليدين معًا.

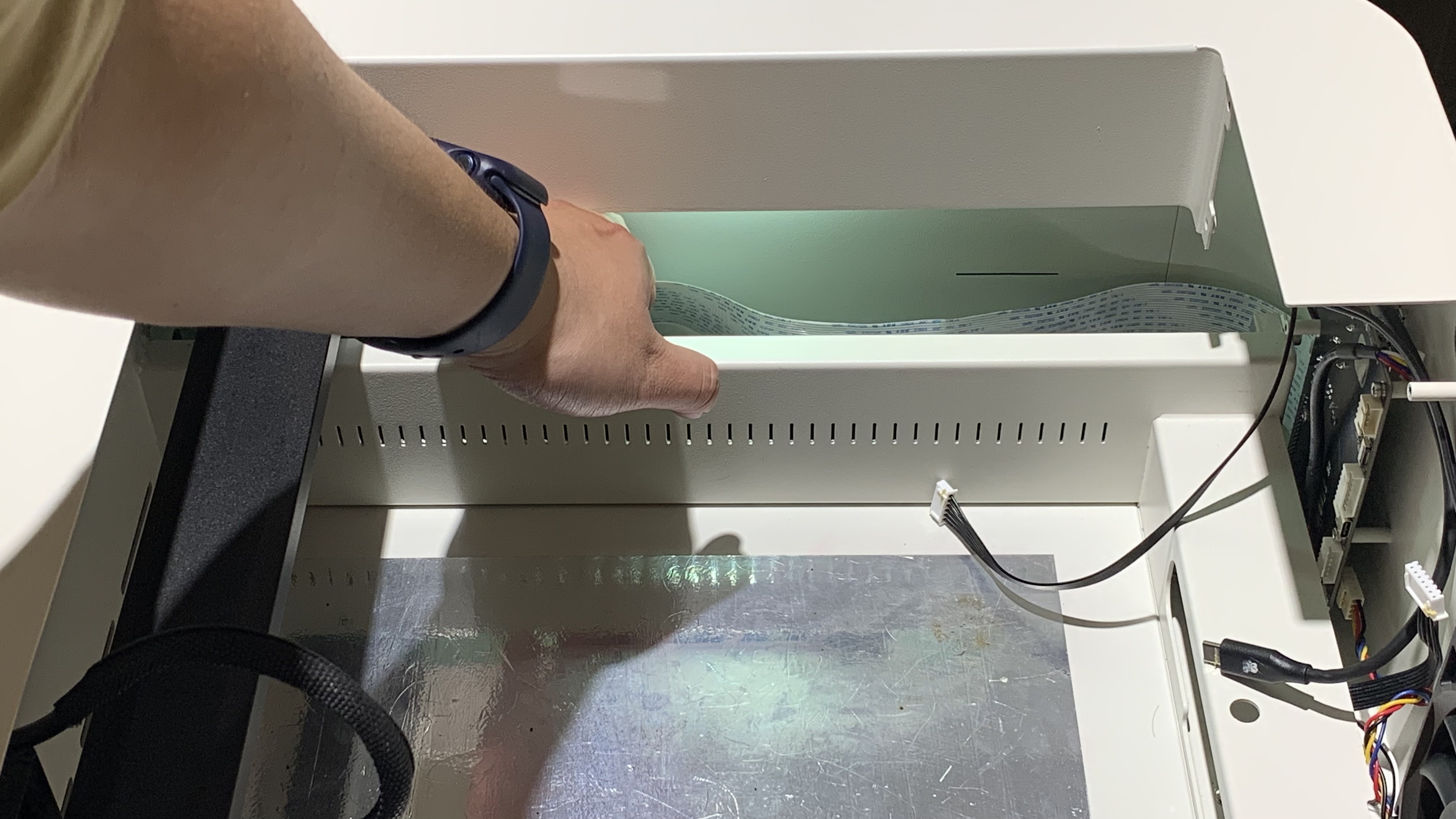

بعد فك اللوحة، قم بإزالة كابل الشريط ذي الـ 38 سنًا الخاص بالمحور Y بعناية.
موقع البرغي:
فيديو:

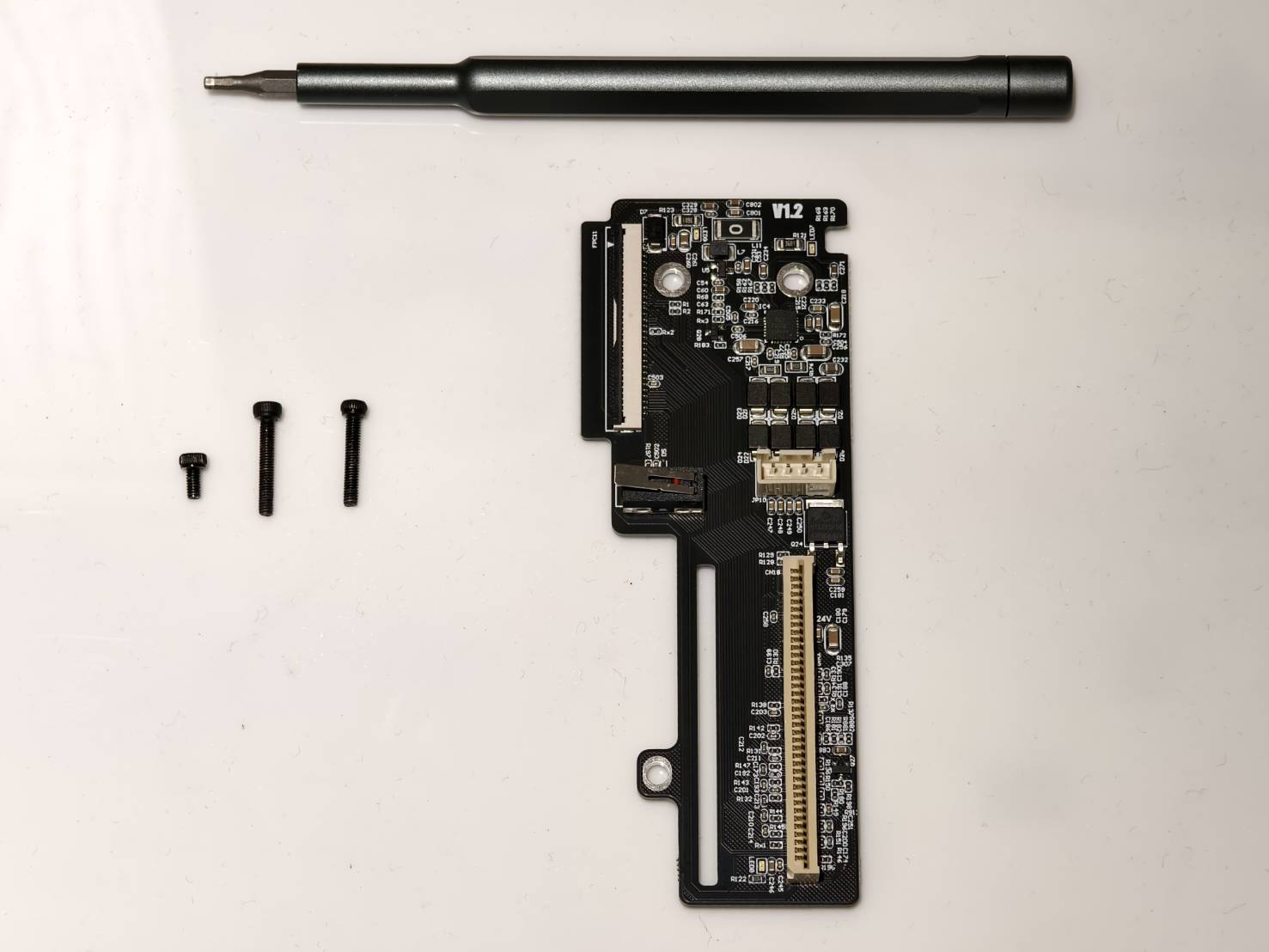

بعد فك الأجزاء:
ملاحظة
إذا كان البرغي محكمًا جدًا بحيث يصعب فكه، يمكنك محاولة استخدام مفتاح سداسي على شكل حرف L لفكه أولاً، ثم استخدام مفك براغي سداسي لإزالة البرغي.
الخطوة 14
قم بإزالة كابل الشريط ذي الـ 38 سنًا بالكامل.
قد تحتوي بعض أجزاء الكابل على خلفية لاصقة، خاصة بالقرب من اللوحة الأم.
الخطوة 15

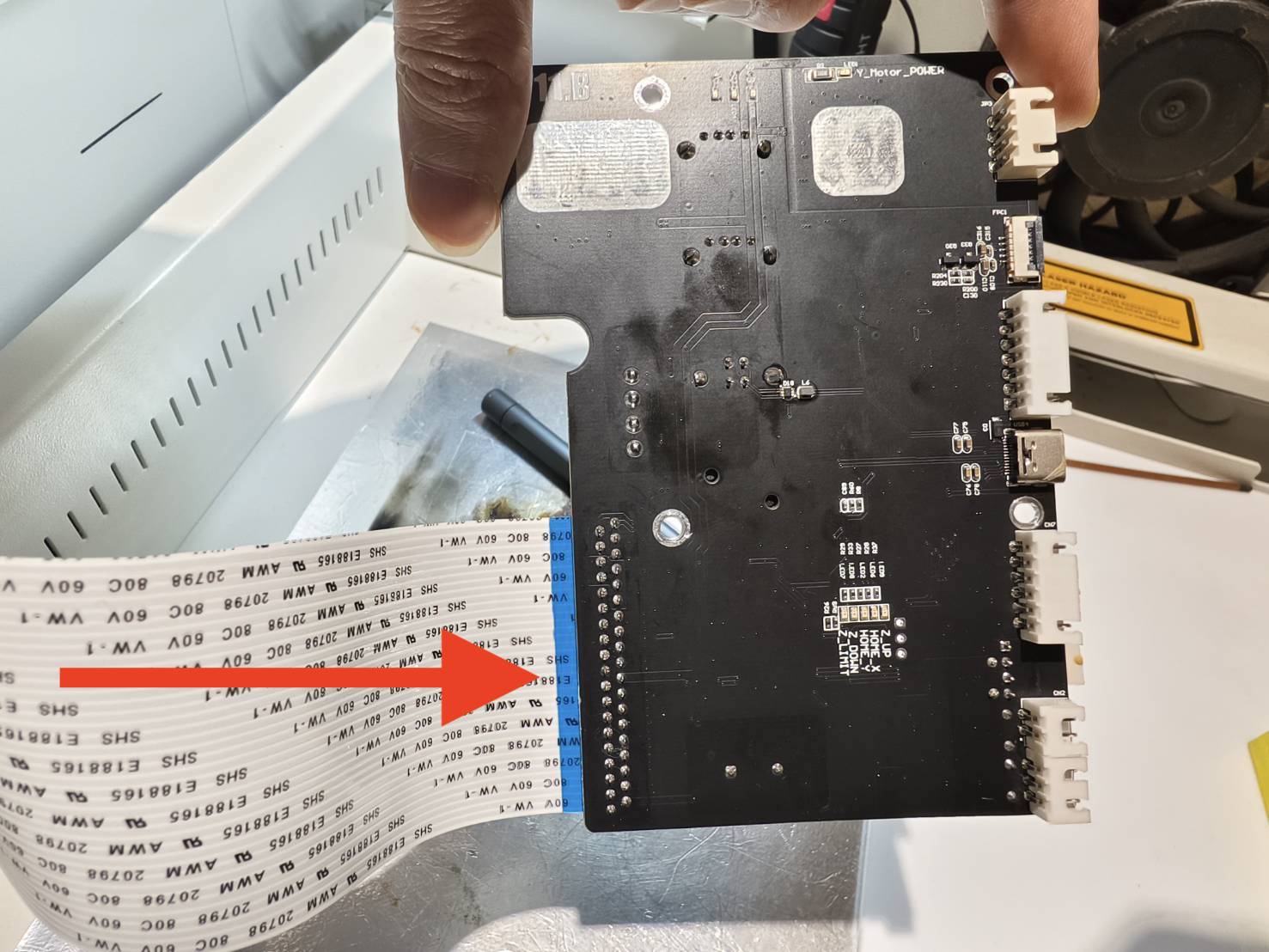

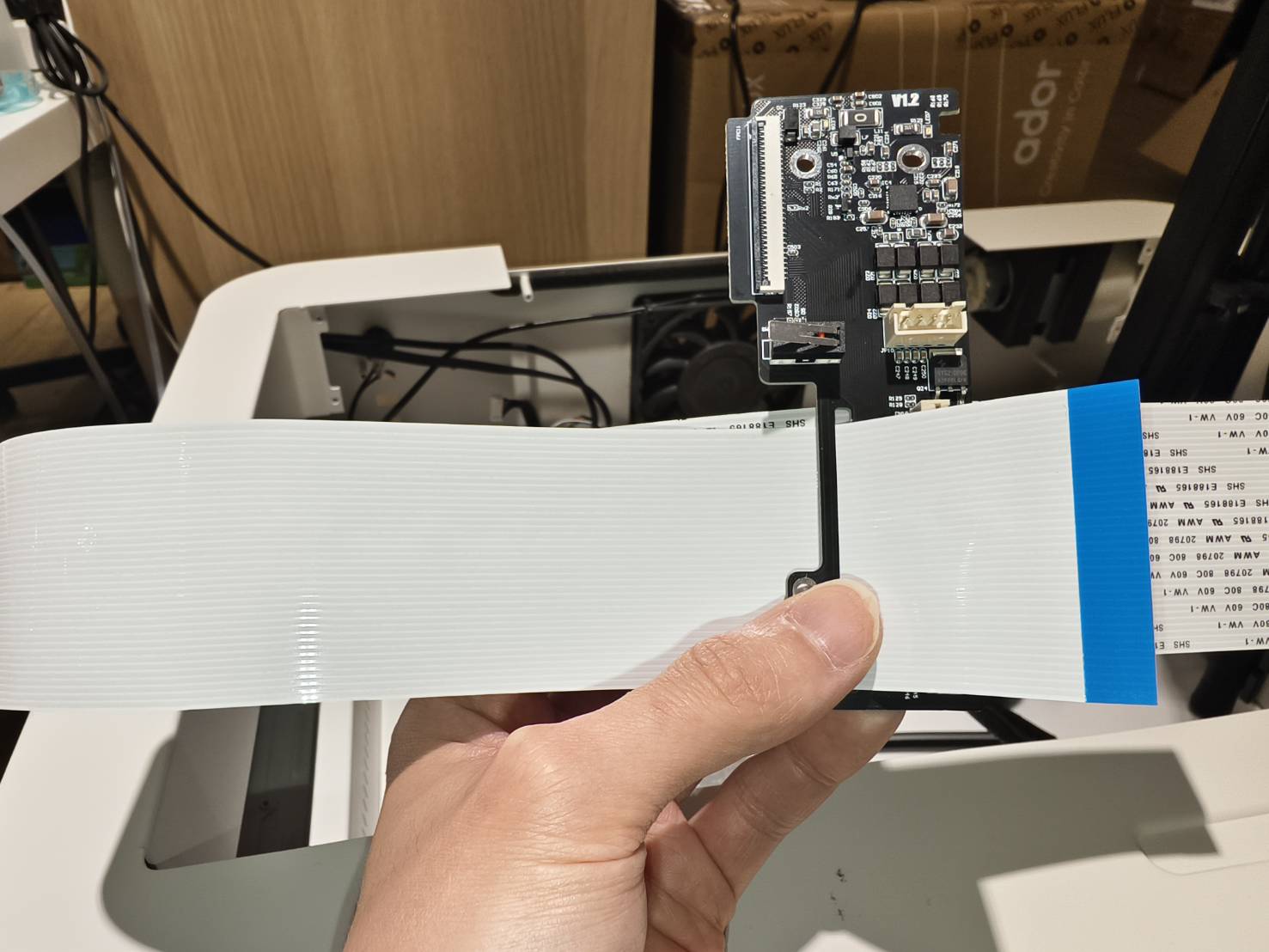

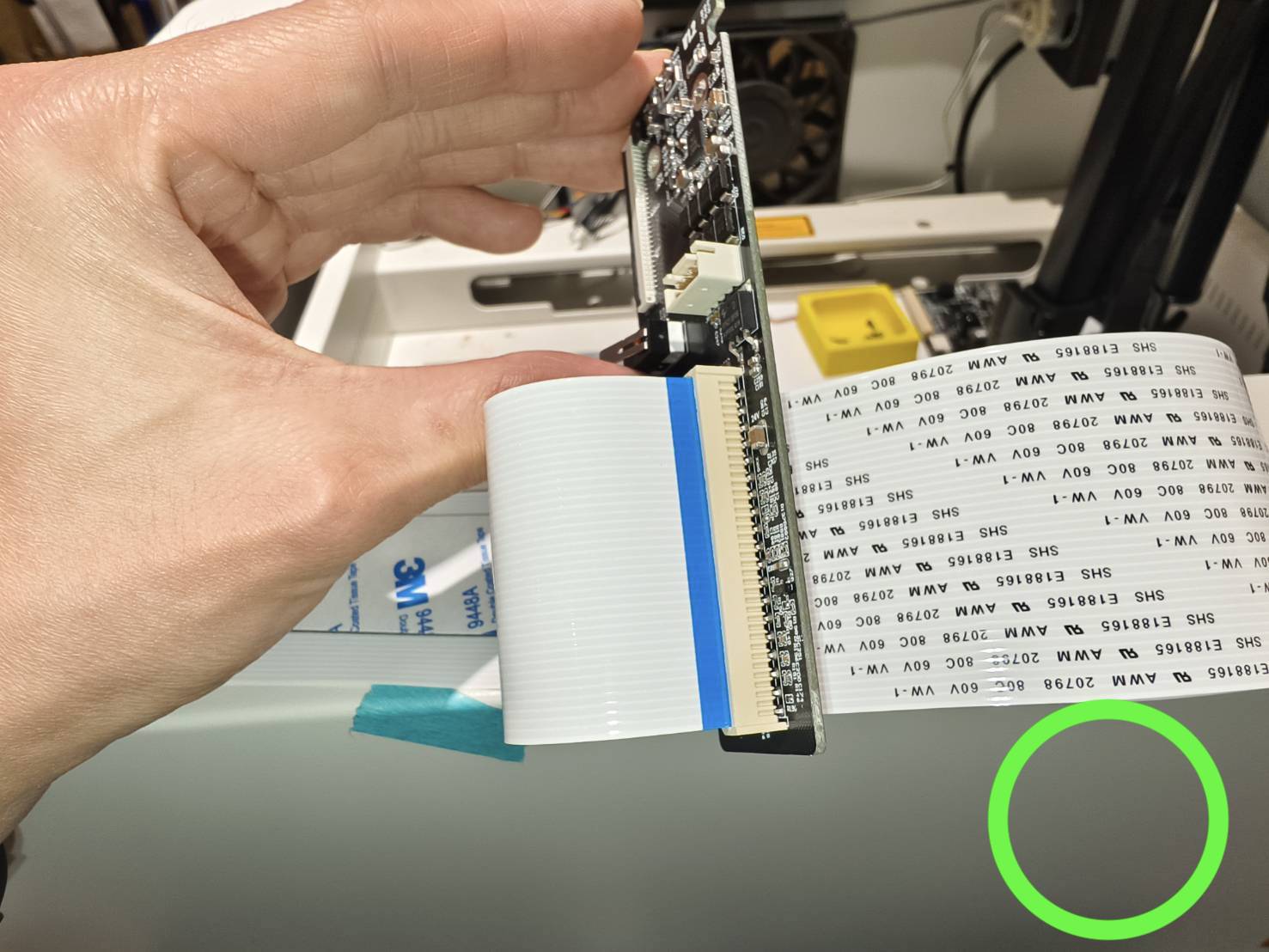

قم بتمرير كابل الشريط الجديد ذو 38 سنًا عبر الثقب المُعد مسبقًا على لوحة التحكم بالمحور X (الجانب بدون الغطاء اللاصق) وأدخله في اللوحة.
انتبه إلى الاتجاه الصحيح، مع التأكد من أن الجانب الأزرق من الشريط يواجه الأطراف، وتحقق من إدخال كابل الشريط بإحكام في لوحة التحكم بالمحور X.
فيديو:
الخطوة 16

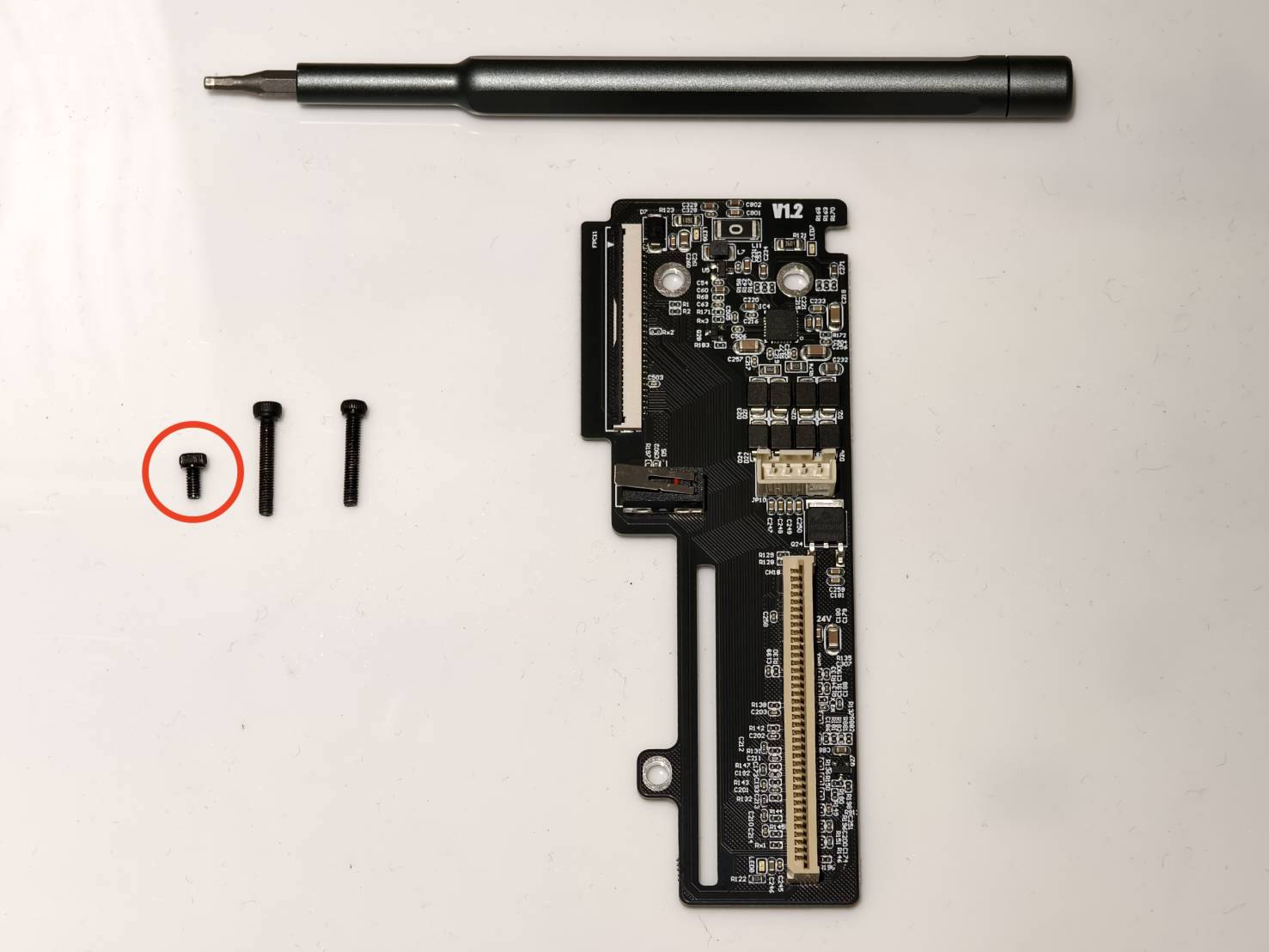

قم بتثبيت لوحة التحكم بالمحور X عن طريق ربط البراغي "القصيرة" من الأسفل. (موضع البرغي)
على الجانب ذو الغطاء اللاصق، تأكد من توجيهه نحو الصفيحة المعدنية، كما هو موضح في الفيديو.
الخطوة 17
قم بتركيب الكابل ذو 30 سنًا على لوحة المحور Z. يجب أن يكون الكابل في منتصف الفتحة تمامًا. إذا تم تركيبه بشكل صحيح، سيكون من السهل إغلاق المشبك.
يرجى مراجعة الوصف التالي للتأكد من الموضع الصحيح لإدخال الكابل وضمان تركيبه بشكل سليم.
-
ستكون حافتا فتحة الكابل أعلى قليلاً، كما هو موضح في الصورة.
-
يجب إدخال الكابل في المنتصف تمامًا. عند إدخاله بشكل صحيح، يجب أن يكون بنفس مستوى الحواف، كما هو موضح في الصورة.
(المشبك غير مُغلق في الصورة.)
-
فقط عند إدخاله بشكل صحيح يمكن إغلاق المشبك بسهولة، ويجب أن يكون الكابل موازيًا للفتحة، كما هو موضح في الصورة. (المشبك مُغلق في الصورة.)
-
فيديو:
الخطوة 18

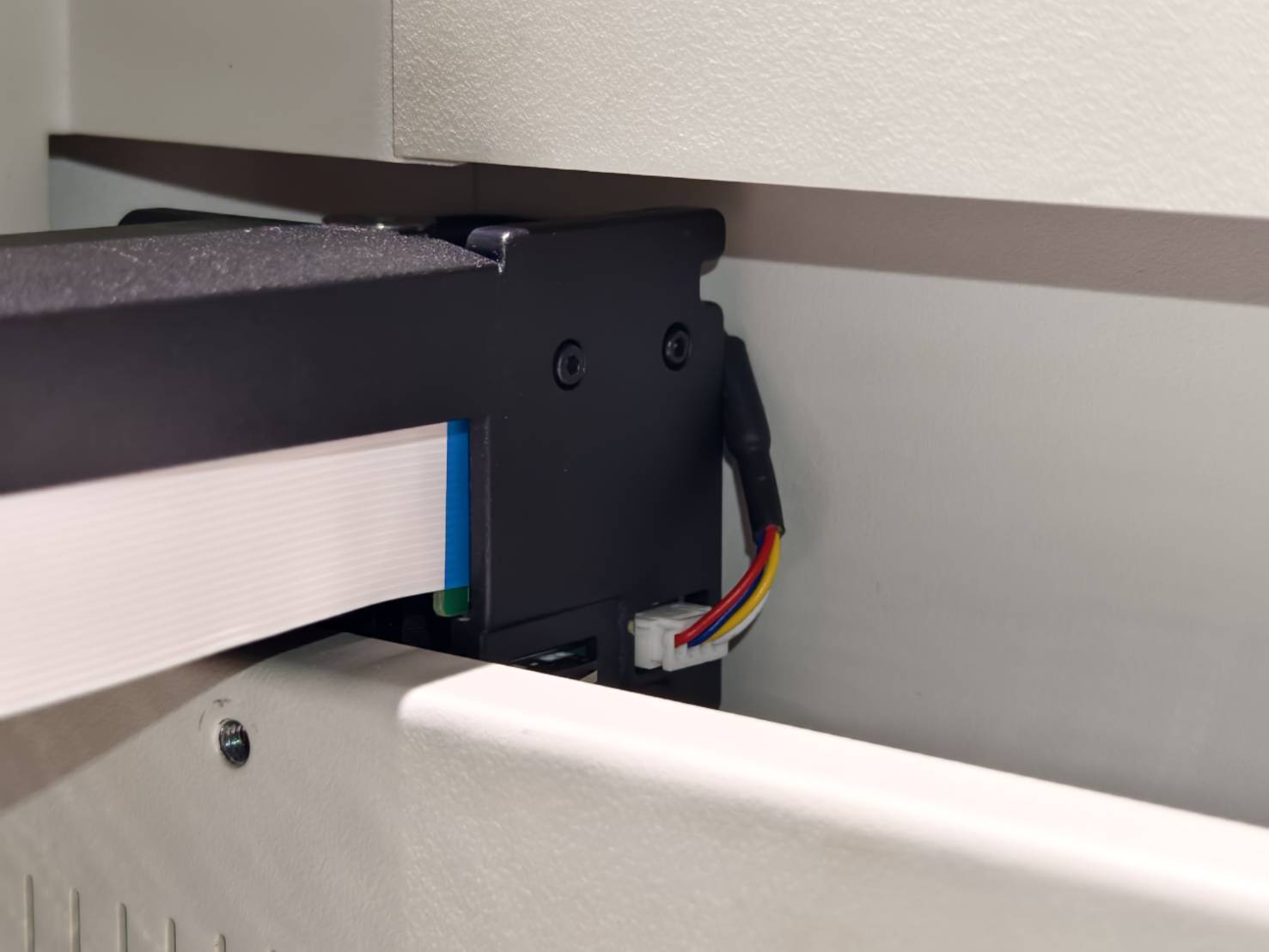

قم بتركيب غطاء لوحة التحكم للمحور X، وأحكم ربط البرغيين السداسيين الطويلين مقاس 2 مم، ثم أعد توصيل كابل محرك المحور X.
فيديو:
الخطوة 19

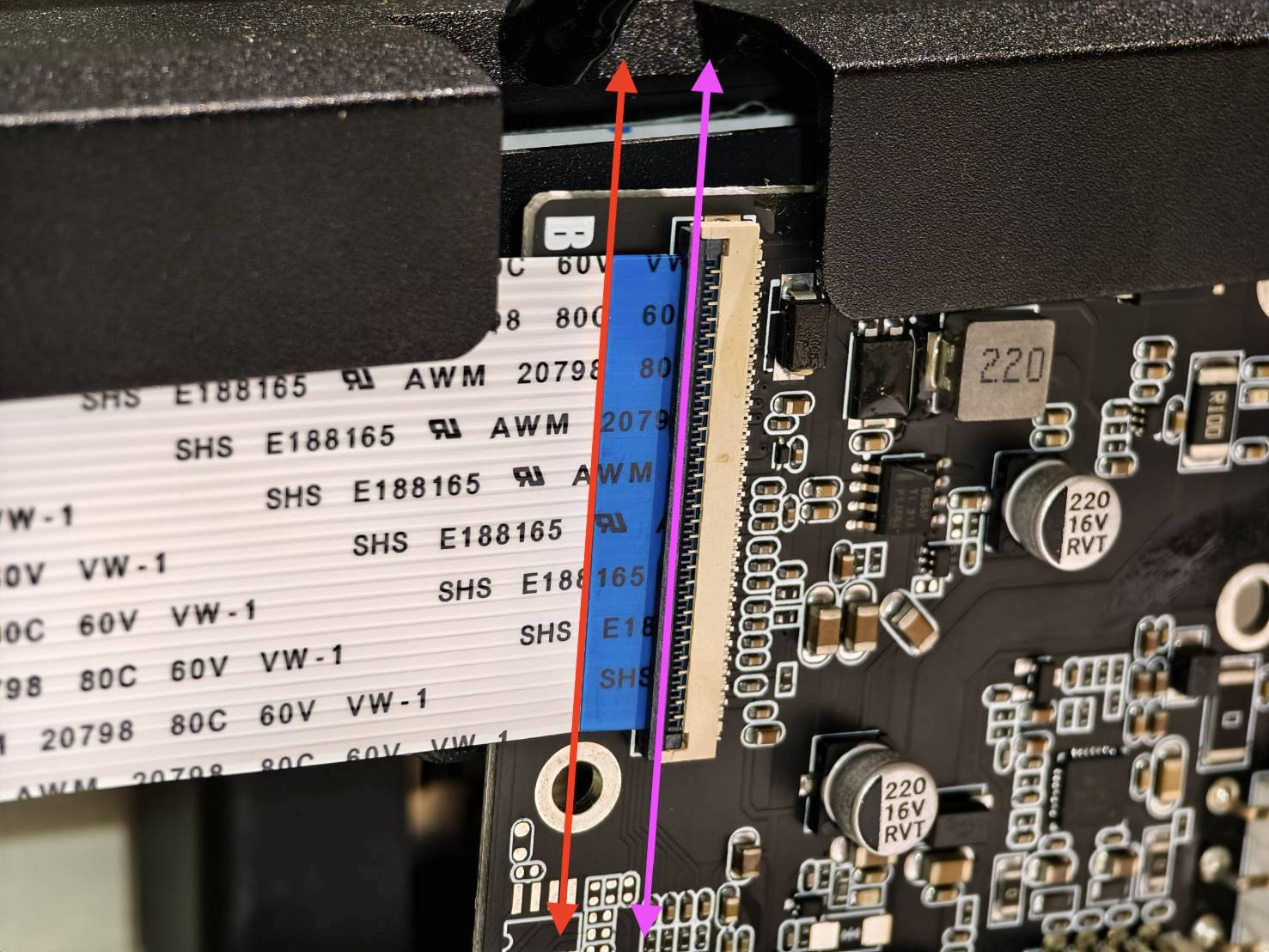

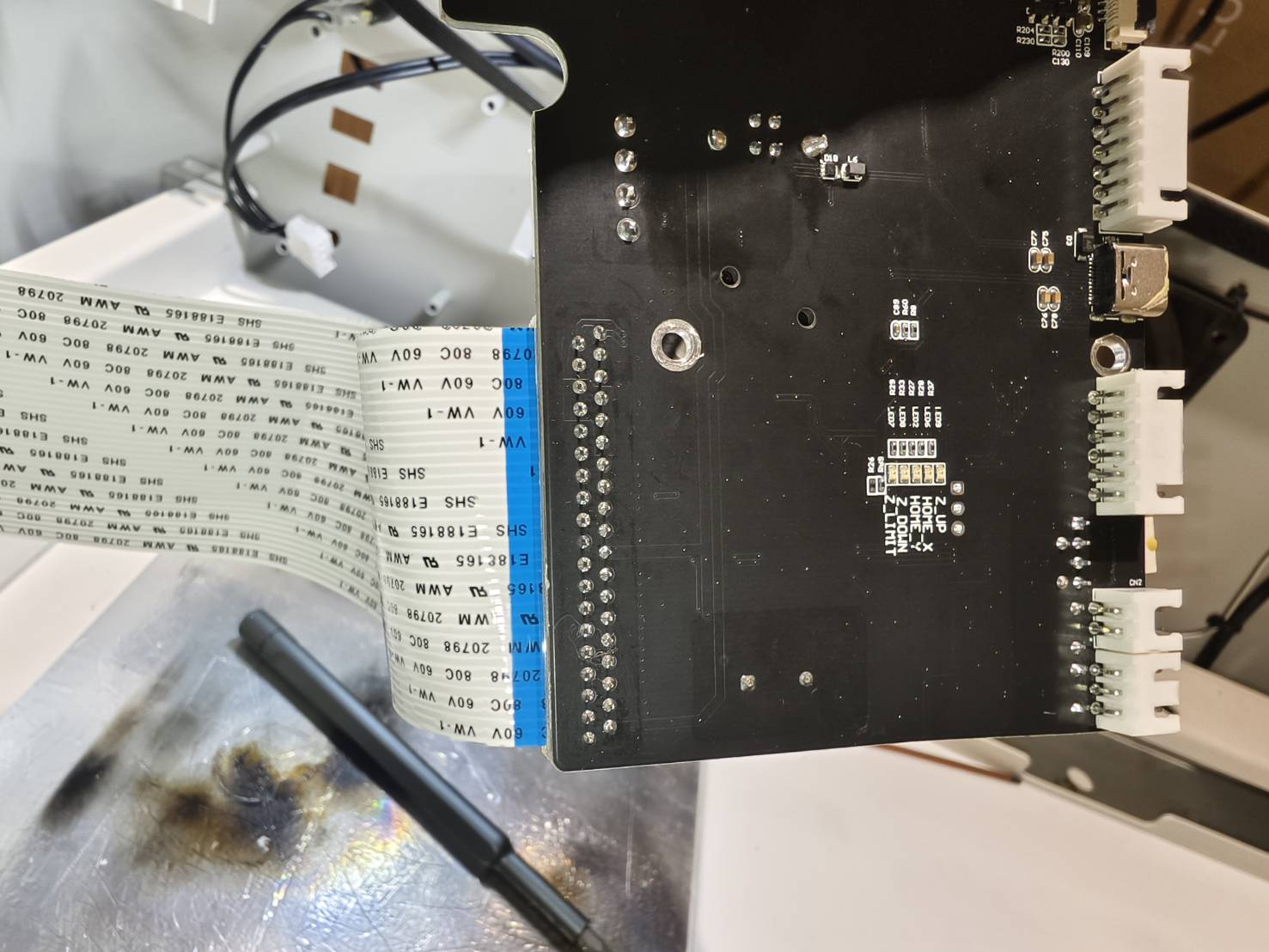

أدخل الكابل ذو 38 سنًا في اللوحة الرئيسية.

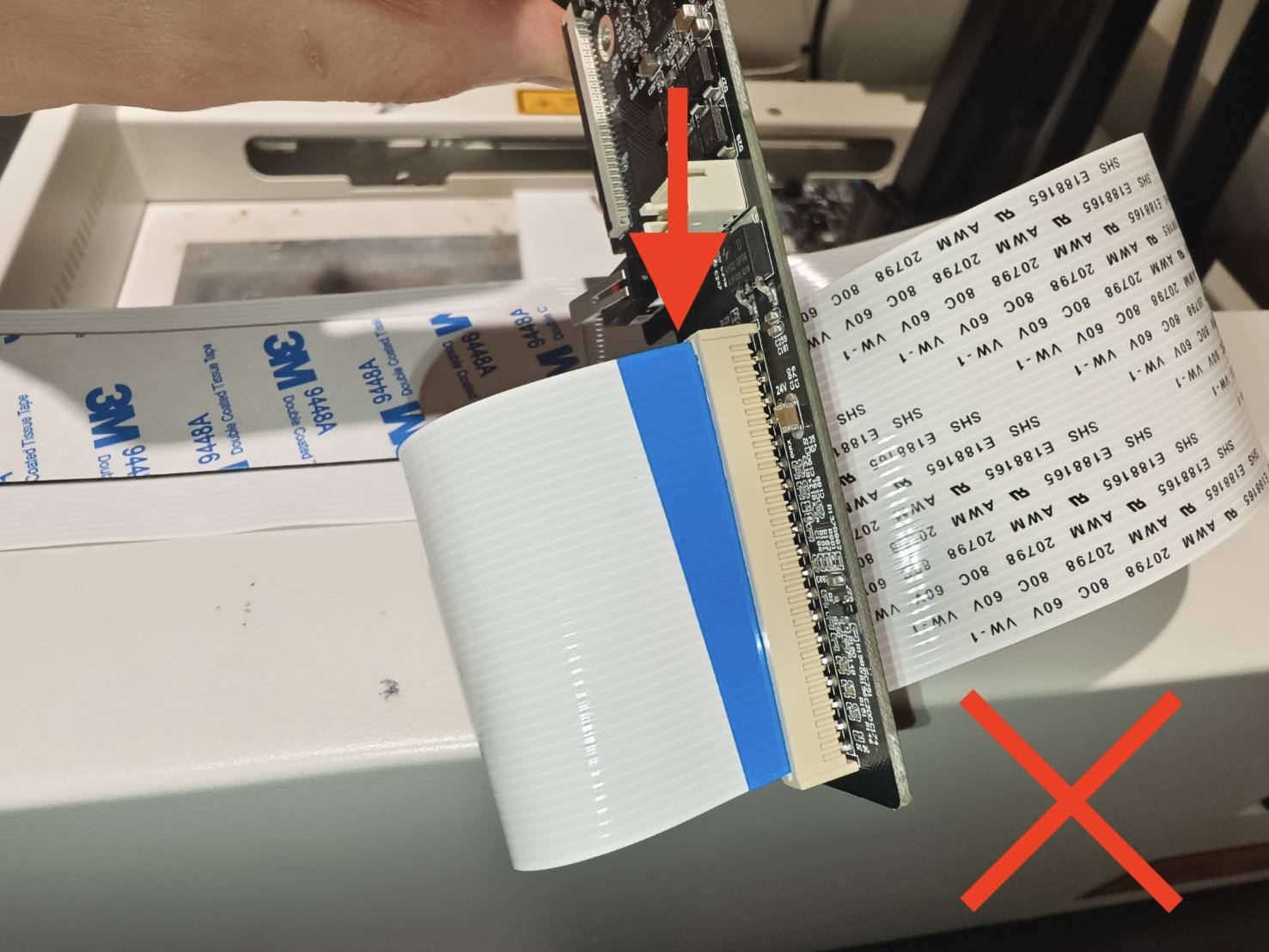

يرجى التأكد من صحة اتجاه الكابل، كما هو موضح في الصورة.
الخطوة 20
قم بتوصيل الكابلات باللوحة الرئيسية.
الخطوة 21
أعد وضع اللوحة الرئيسية في موضعها.

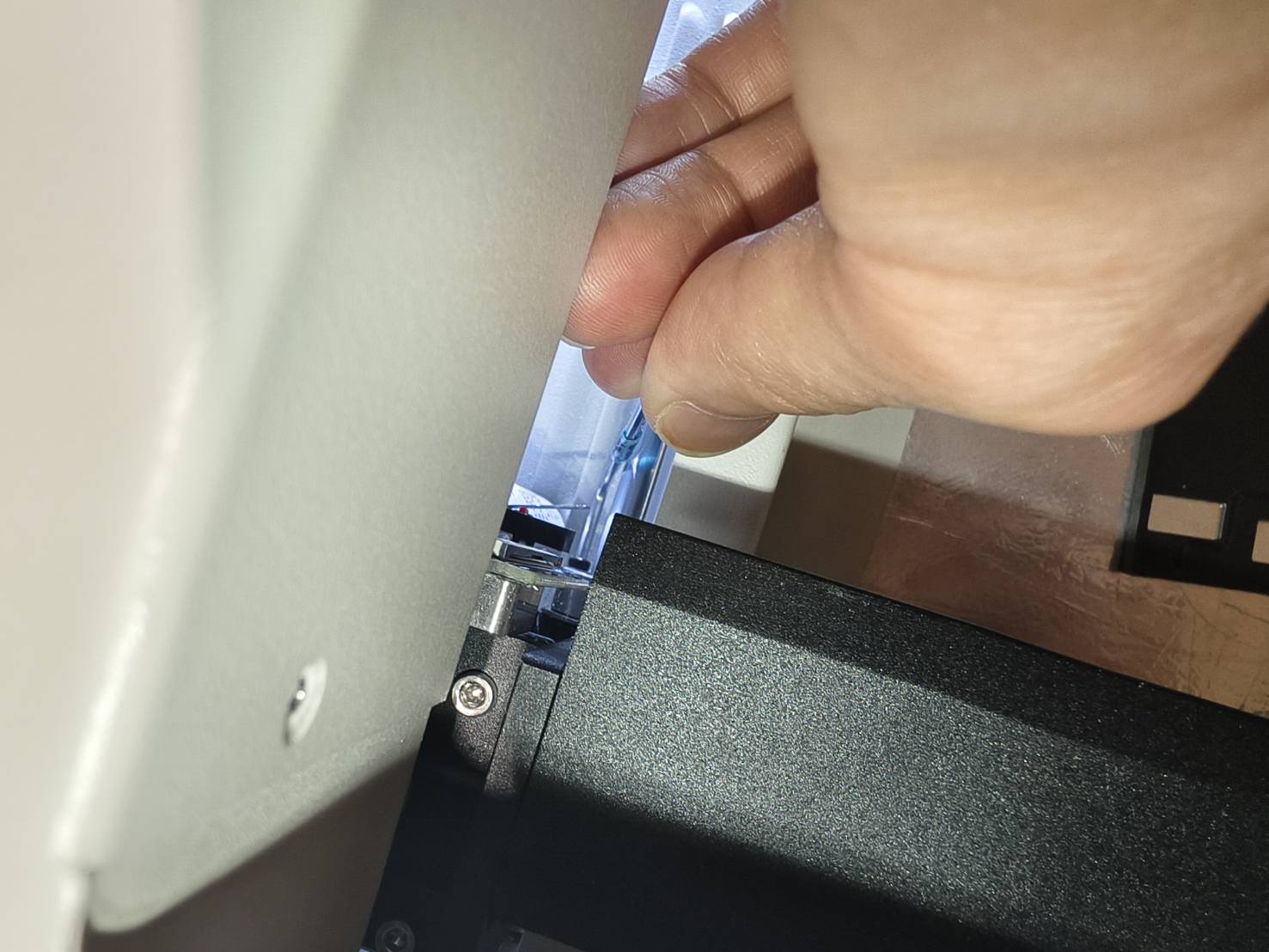

أولاً، أدخل الكابل الشريطي ذو 38 سنًا في الفجوة، مع التأكد من ملامسة الحافة السفلية للوحة الرئيسية للقاعدة. ثم، حركها إلى اليسار لمحاذاة ثقوب براغي اللوحة الرئيسية.
الخطوة 22
ثبّت اللوحة الرئيسية بربط البراغي.
الخطوة 23
قم بتوصيل جميع الكابلات باستثناء كابل الكاميرا وكابل المحرك.
الخطوة 24
انزع جزءًا صغيرًا من الغطاء اللاصق للكابل الشريطي بالقرب من لوحة تحكم المحور X. ثم، ادفع الكابل الشريطي عند زاوية اللوحة الرئيسية إلى الأسفل تمامًا، بمحاذاة الخط المحدد، وثبّت جزءًا منه مبدئيًا. بعد التأكد من الموضع، أزل باقي الغطاء اللاصق وثبّته بإحكام في مكانه.
الخطوة 25
حرك الوحدة في اتجاه المحور Y وتحقق من سلاسة حركة الكابل ذو 38 سنًا.
الخطوة 26
شغّل الجهاز وجرّب التركيز التلقائي للتأكد من عمله.
- يعمل بشكل طبيعي > يرجى المتابعة إلى الخطوة 27
- الوحدة لا تتحرك مطلقًا > أعد توصيل الكابل ذو 38 سنًا > ارجع إلى الخطوة 8
- الوحدة تتحرك، لكن التركيز يفشل > أعد توصيل الكابل ذو 30 سنًا > ارجع إلى الخطوة 11 - 12 وانتقل إلى الخطوة 17 - 18
الخطوة 27
ضع اللوحة وغطاء الباب في الأعلى. اترك مساحة تسمح لك بالوصول بيديك.
الخطوة 28
أدخل كابل الكاميرا في اللوحة الرئيسية.
يرجى الانتباه إلى أن السطح المعدني لكابل الكاميرا يجب أن يكون مواجهًا للوحة الرئيسية.
السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني مواجهًا للوحة الرئيسية:
إدخال الكابل:
إغلاق المشبك:
الخطوة 29
أدخل كابل المحرك.
الخطوة 30
أعد اللوحة إلى مكانها واربط المسامير.
برغي T8 × 8 قطع
الخطوة 31
بعد إتمام الخطوات السابقة، يكون قد تم استبدال غطاء الباب بنجاح. ومع ذلك، نظرًا لأن العملية تضمنت تحريك غطاء الباب والكاميرا، يرجى إجراء معايرة للكاميرا كخطوة أخيرة قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا
