الأدوات
| 1 |
مفك براغي فيليبس |
| 3 |
كماشة قطرية |
| 4 |
مفتاح ألن 2 مم |
| 5 |
مفتاح ألن 1.5 مم |
الخطوة 1

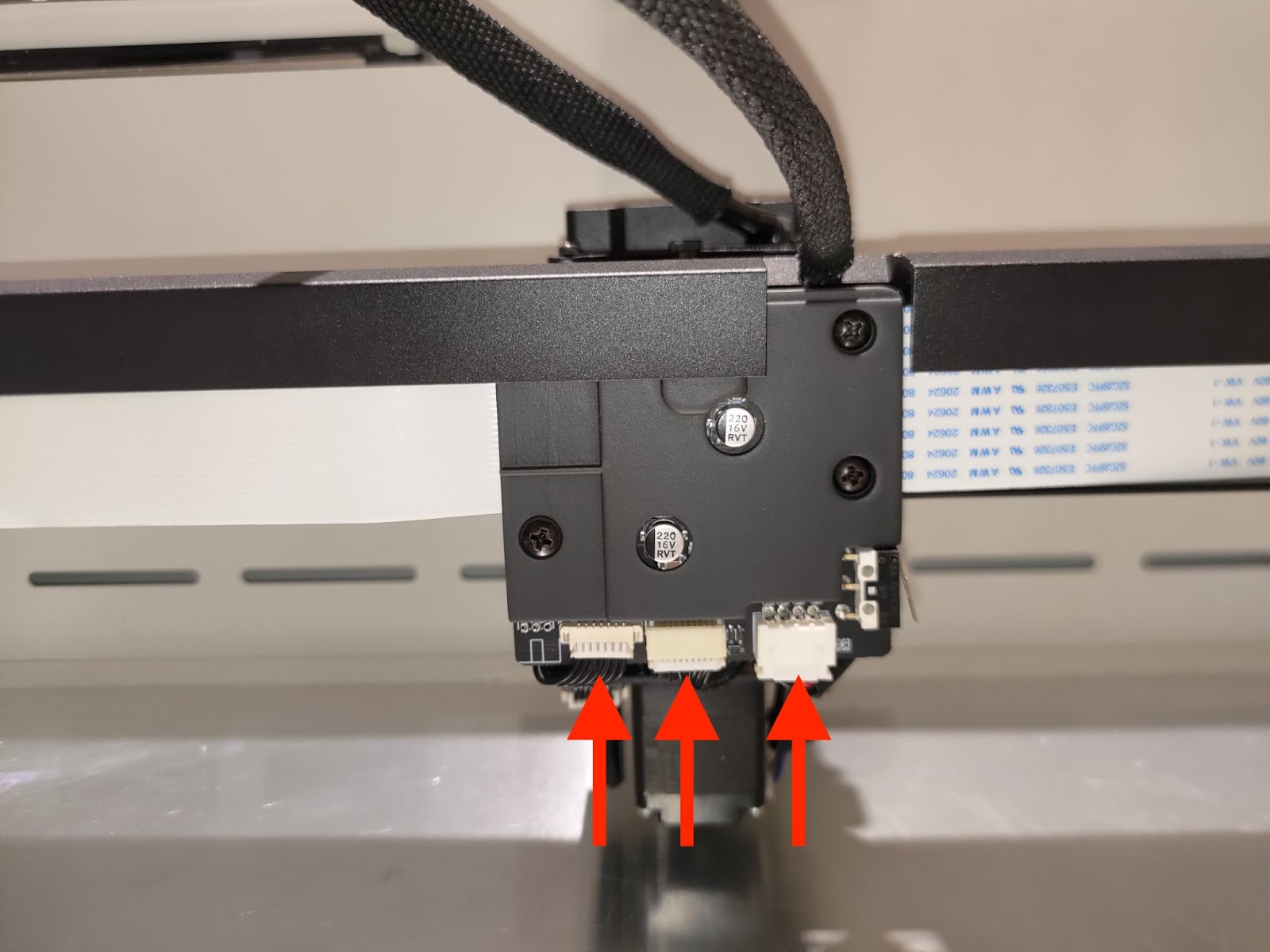

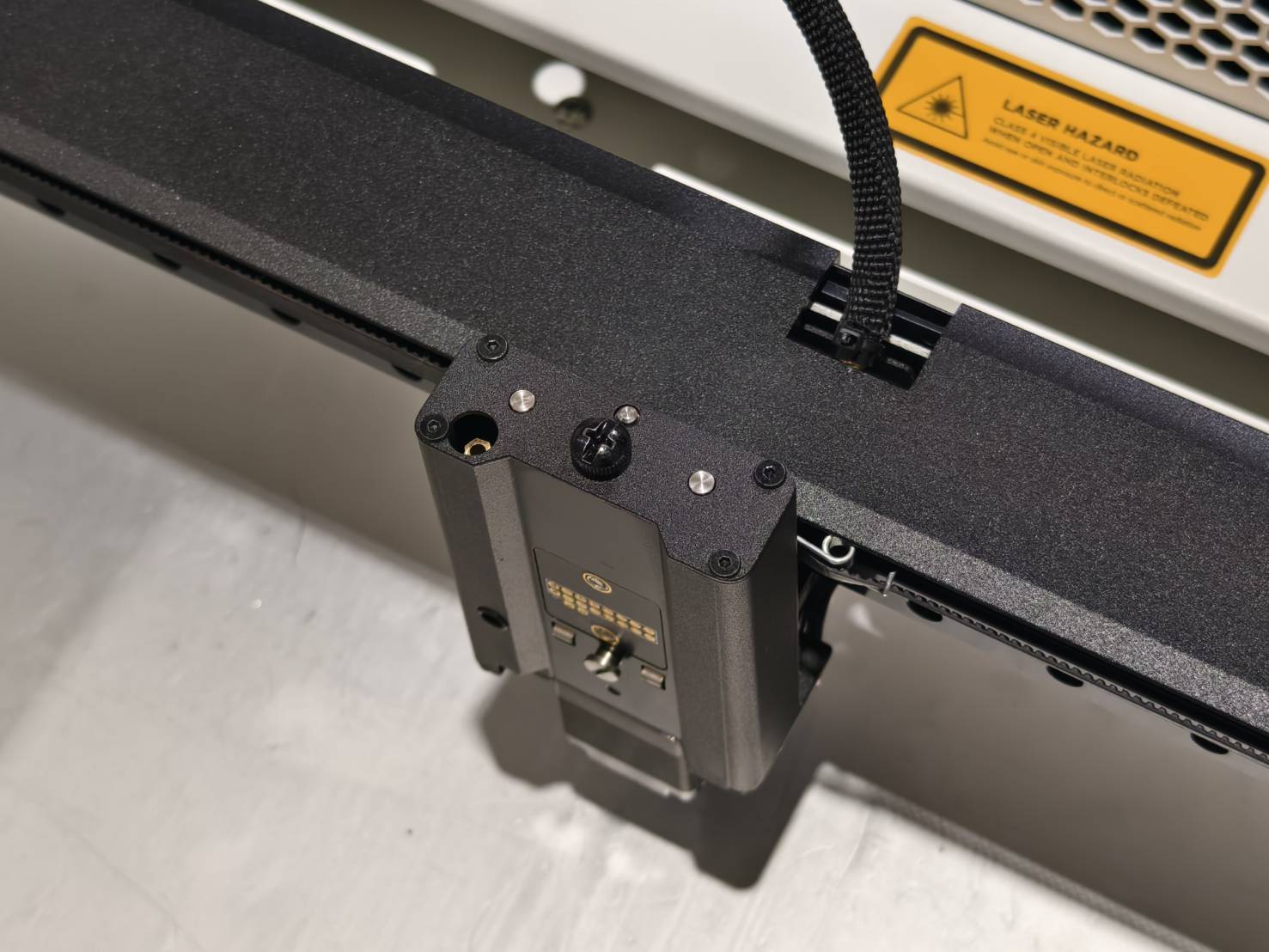

قم بإزالة الوحدة وافصل الكابلات الثلاثة المشار إليها في الصورة أدناه.
الخطوة 2

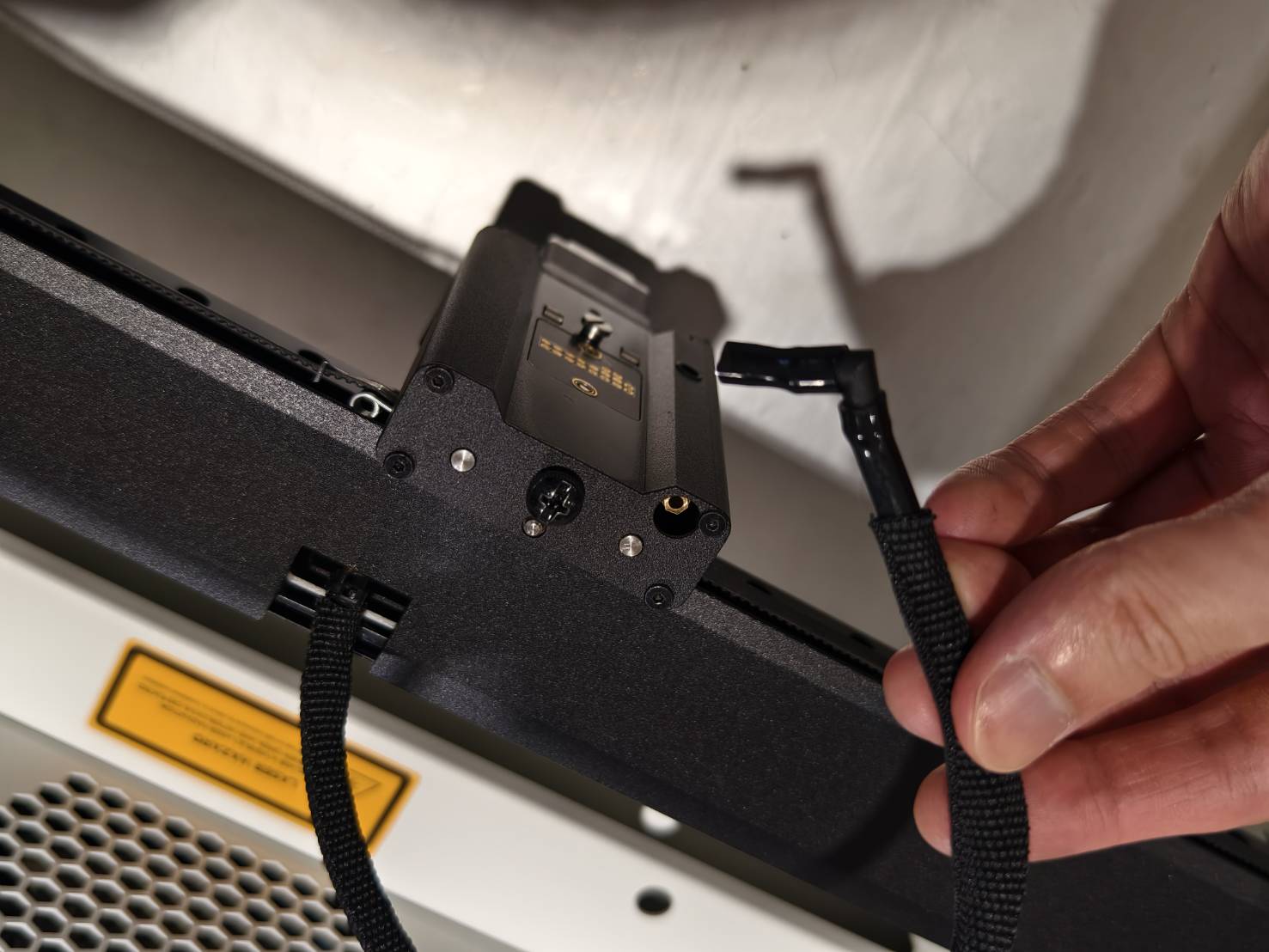

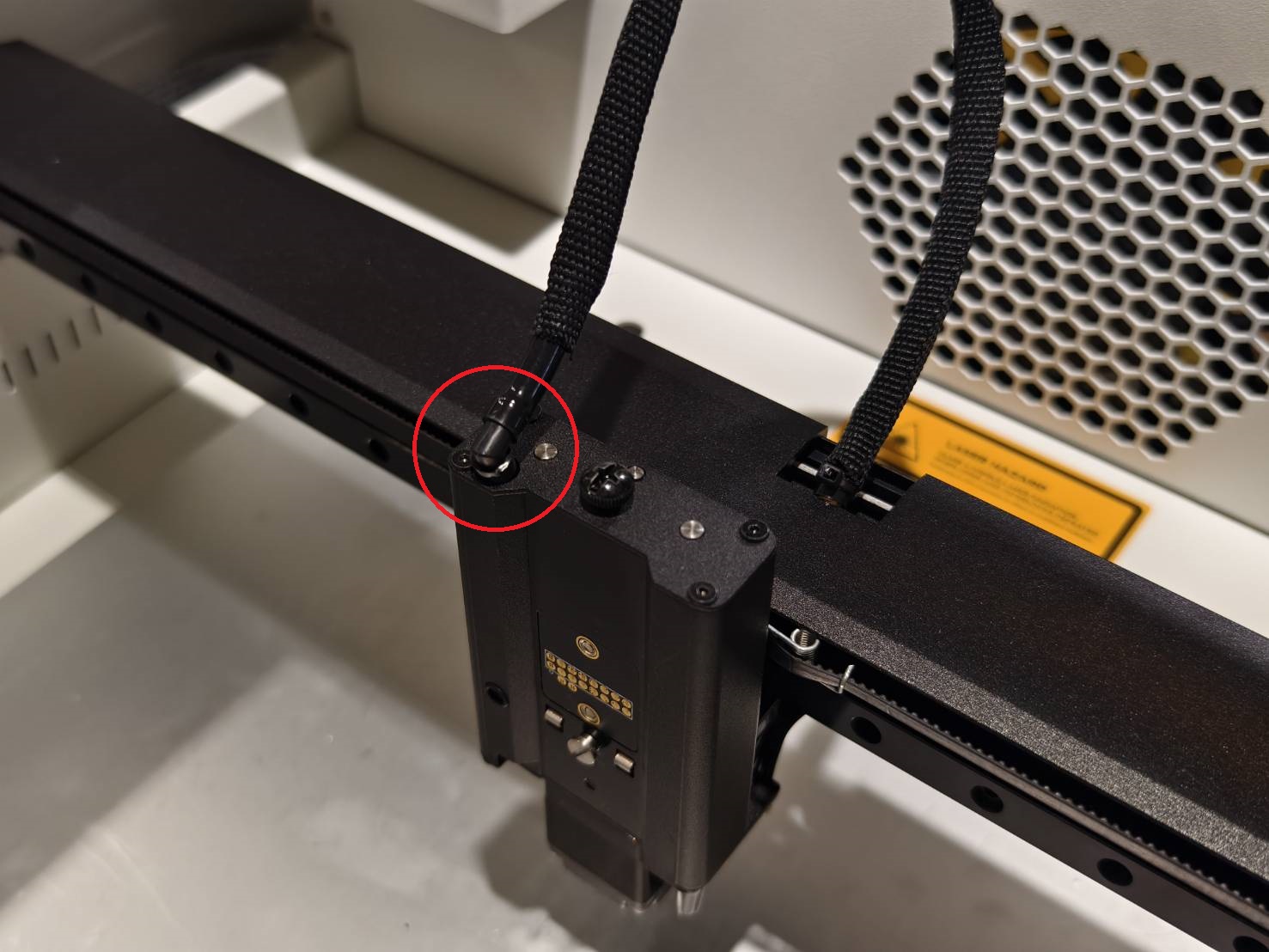

افصل خرطوم الهواء ذو الوصلة على شكل حرف L من مقعد الوحدة.
الخطوة 3

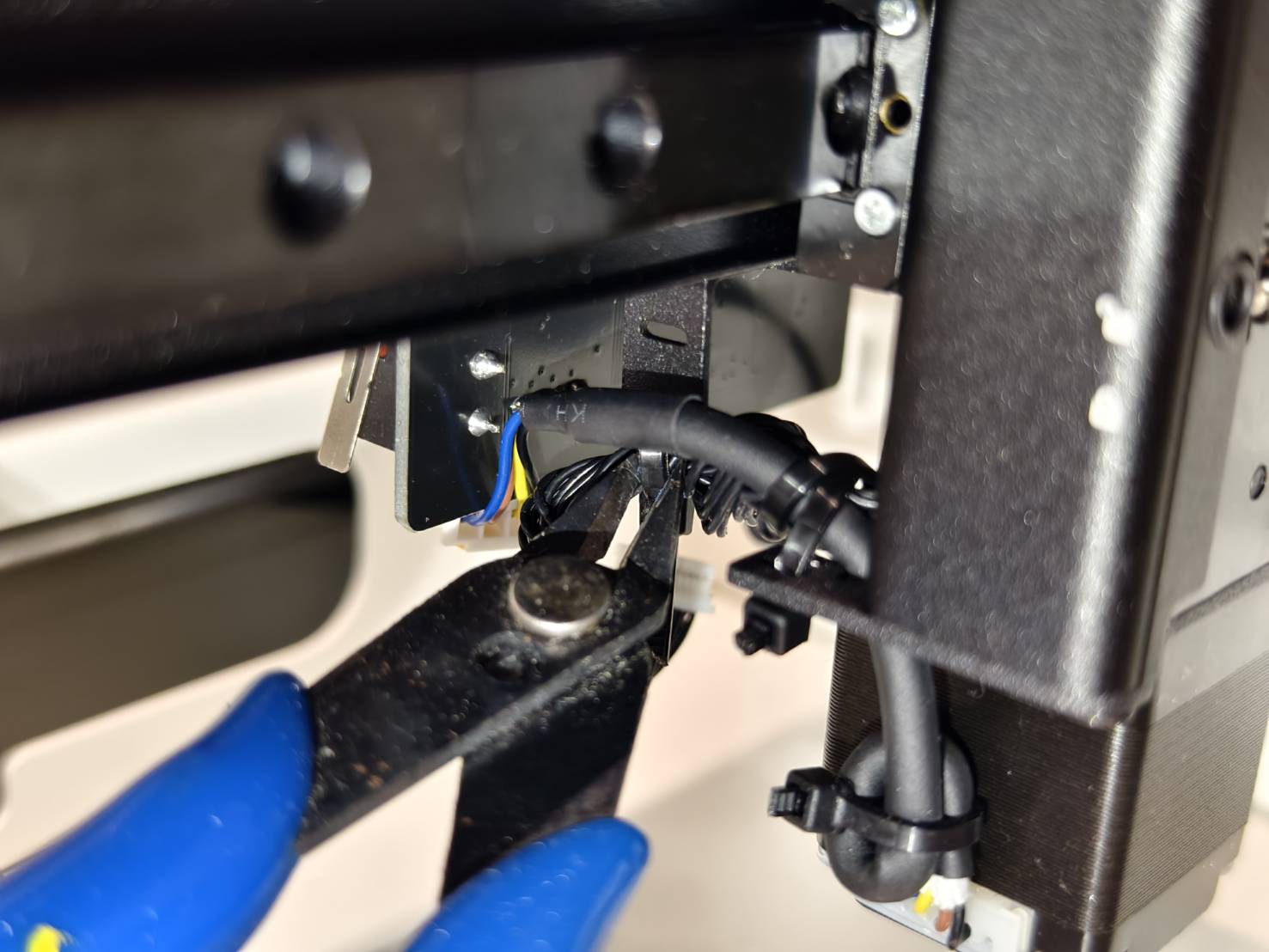

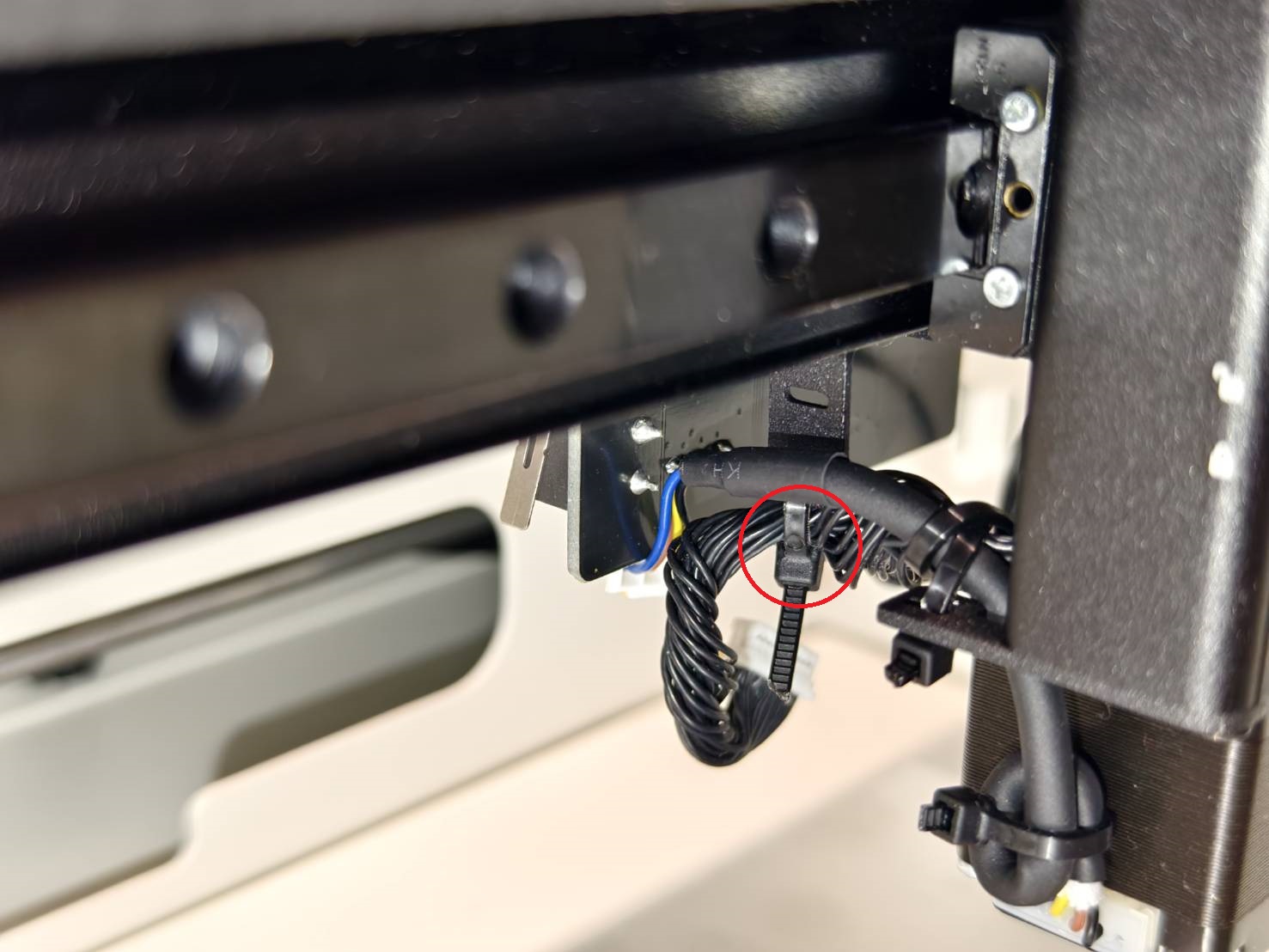

اقطع رباط الكابل الذي يثبت الكابل ذو 20 طرف في الجزء الخلفي من مقعد الوحدة.
الخطوة 4
فك هذين البرغيين لإزالة القاعدة المعدنية.
الخطوة 4.1
قم بإزالة القاعدة المعدنية عن طريق رفع الجهاز قليلاً وإخراج القاعدة مباشرة.
الخطوة 5

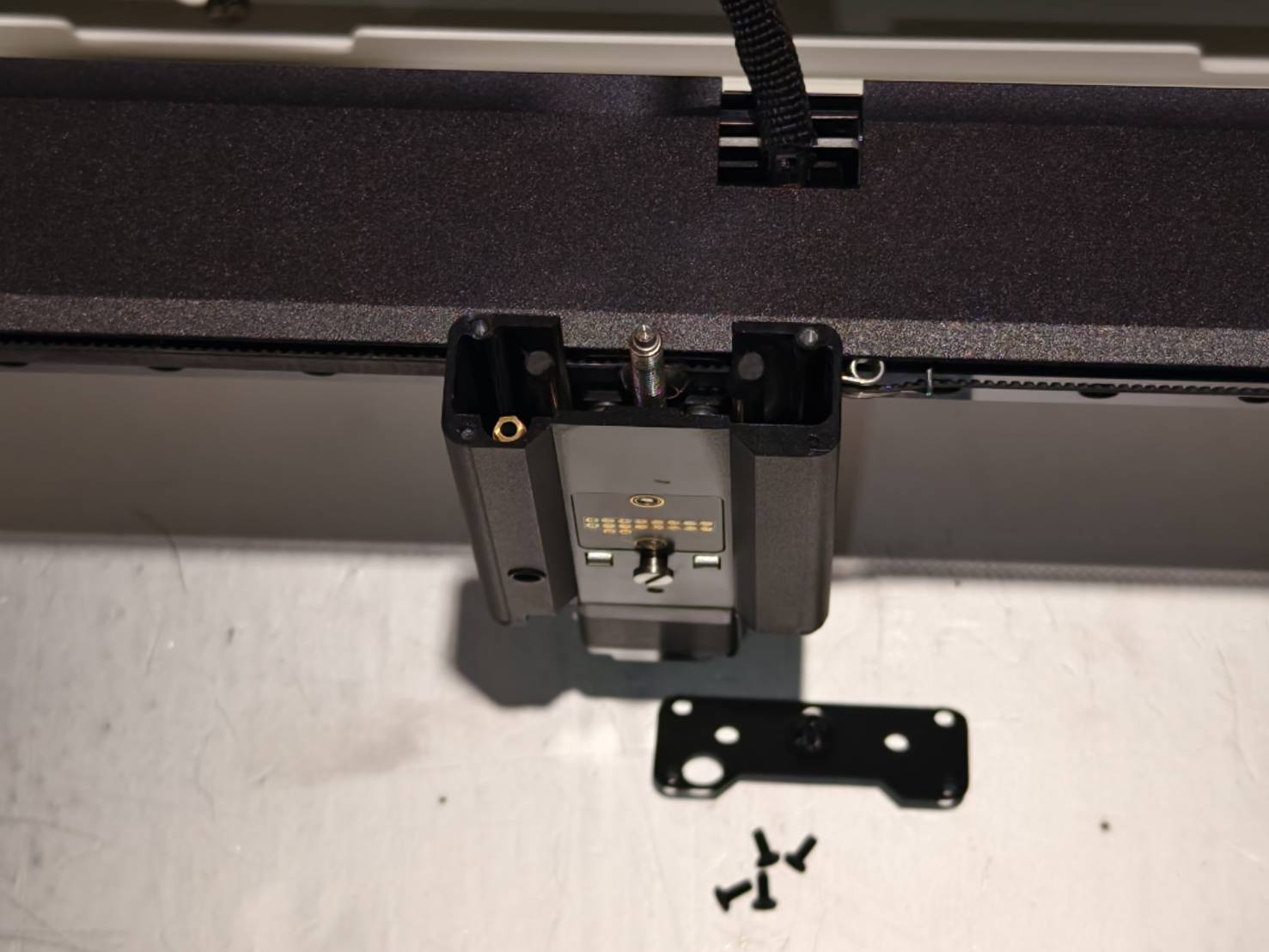

قم بإزالة الإطار العلوي لمقعد الوحدة. (برغي سداسي 1.5mm × 4 قطع)
الخطوة 6

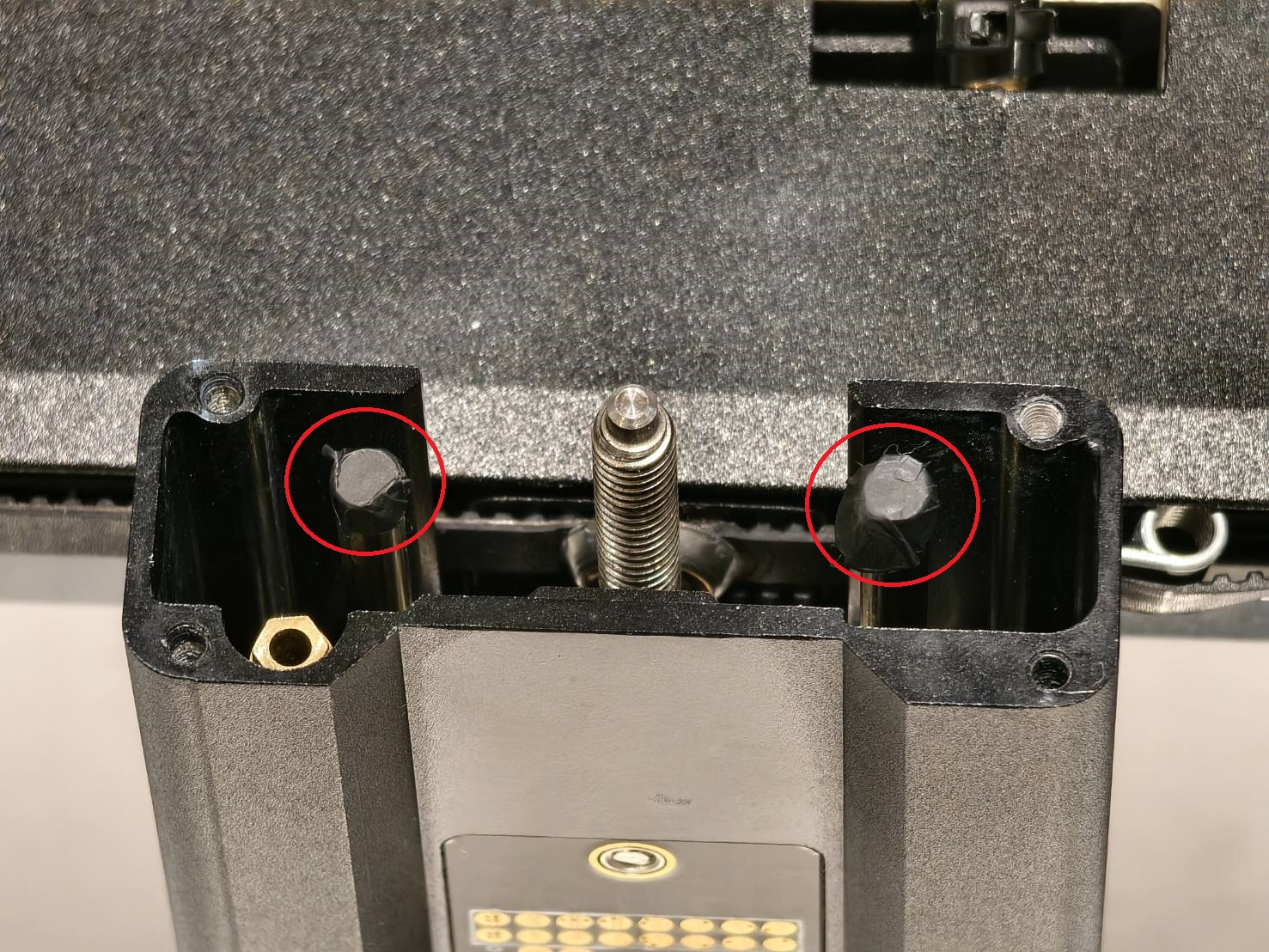

قم بإزالة الملصقين الأسودين من أعلى الأعمدة.
إذا لم يكن جهازك يحتوي على الملصقات كما هو موضح في الصورة أدناه، يرجى الانتقال إلى الخطوة 8.
الخطوة 7

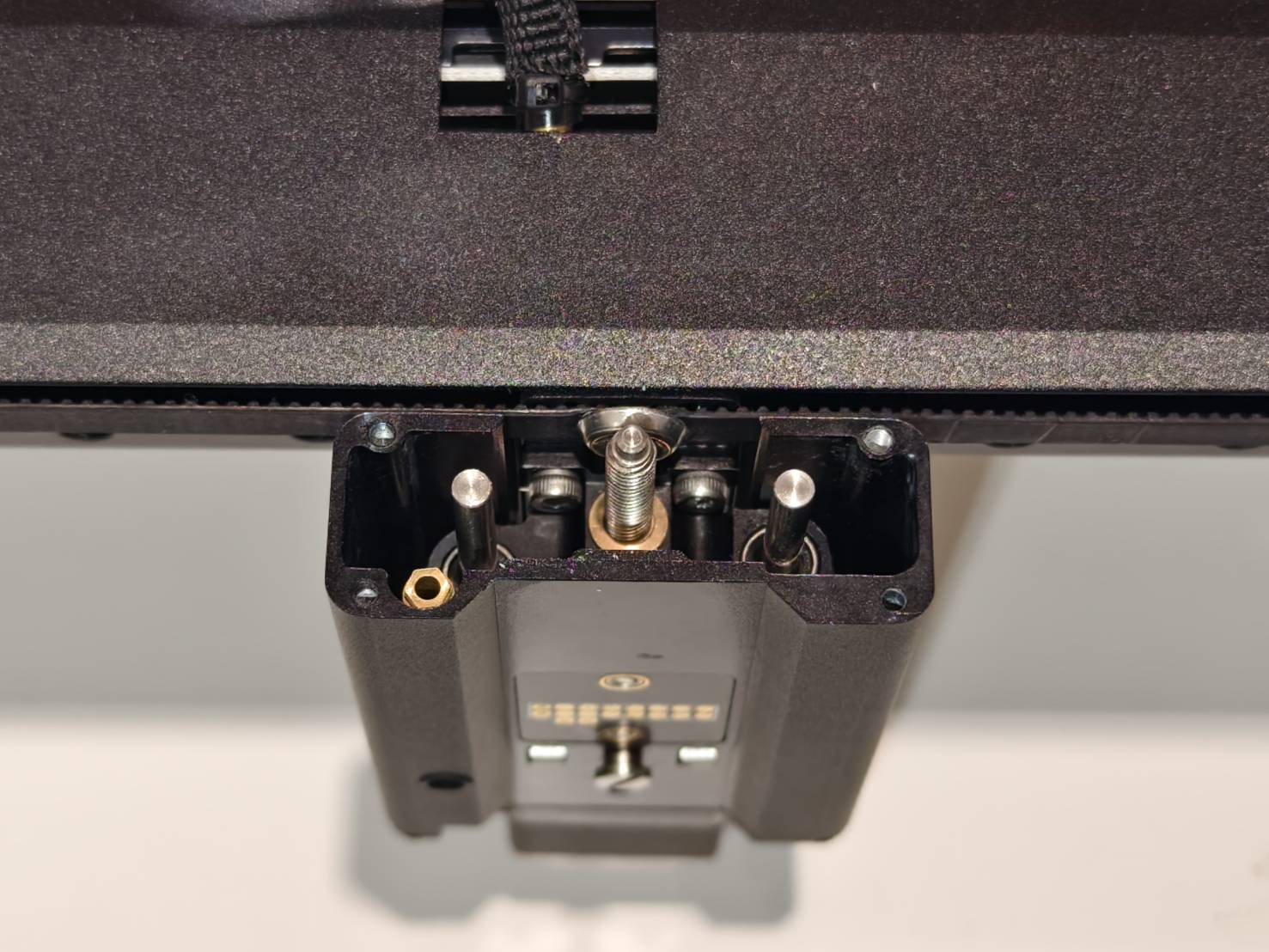

أدر المسمار الموجود في المنتصف في اتجاه عقارب الساعة لإزالة الحامل بالكامل مع محرك المحور Z.
الخطوة 8

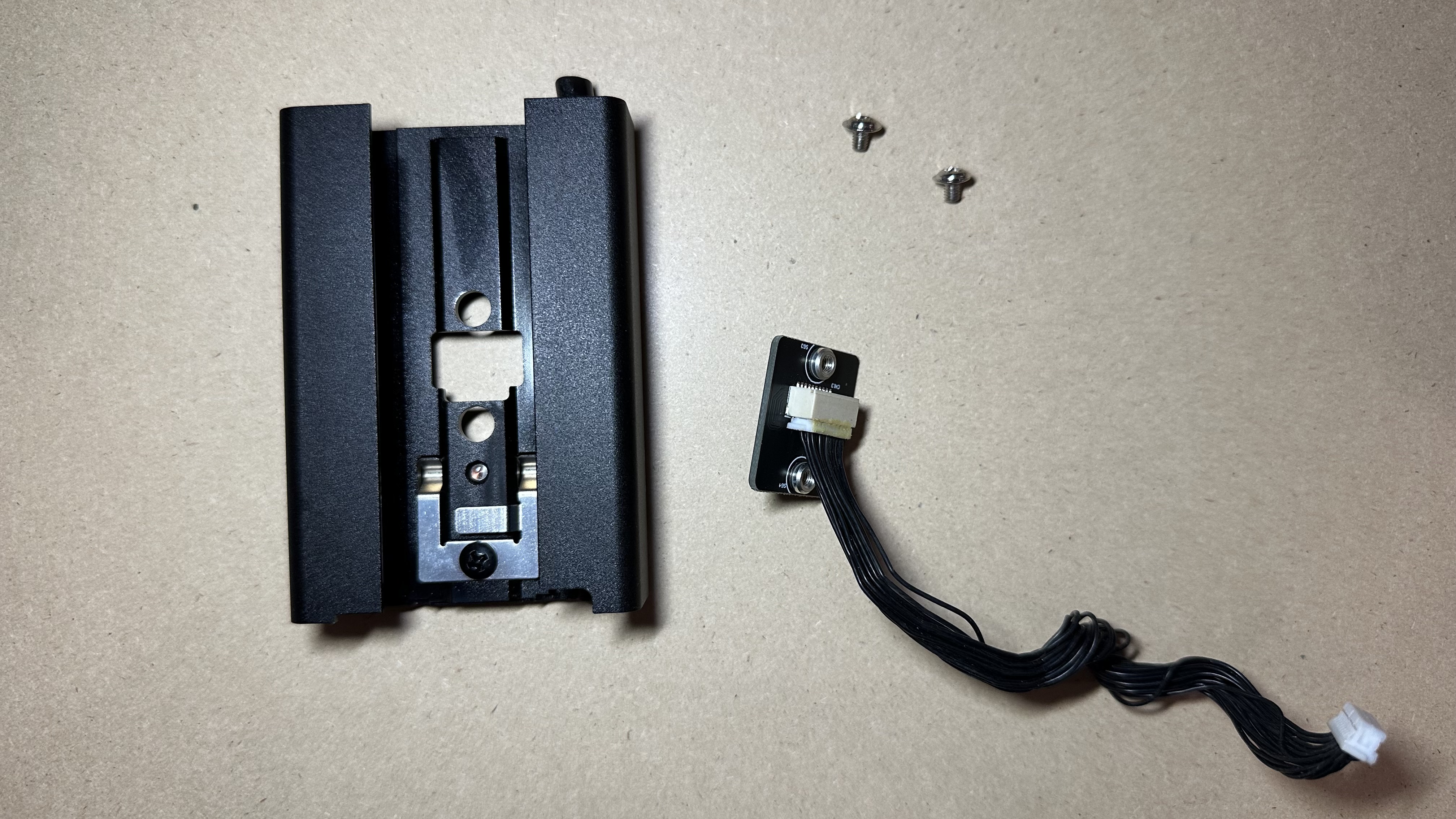

قم بإزالة المسمارين السداسيين مقاس 2mm. يمكن بعد ذلك إزالة مسبار التركيز التلقائي ولوحة المسبار بالكامل.
الخطوة 9

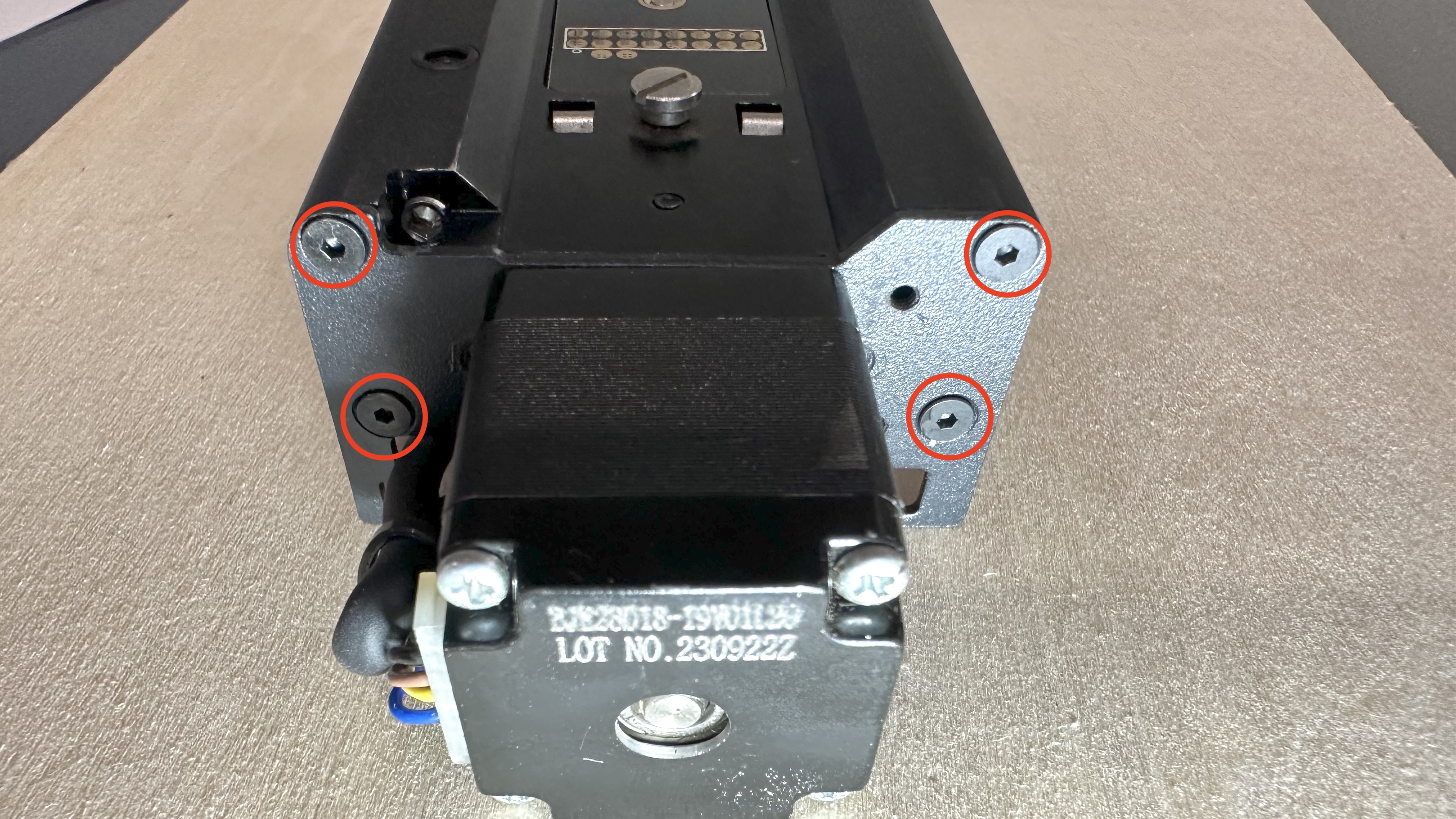

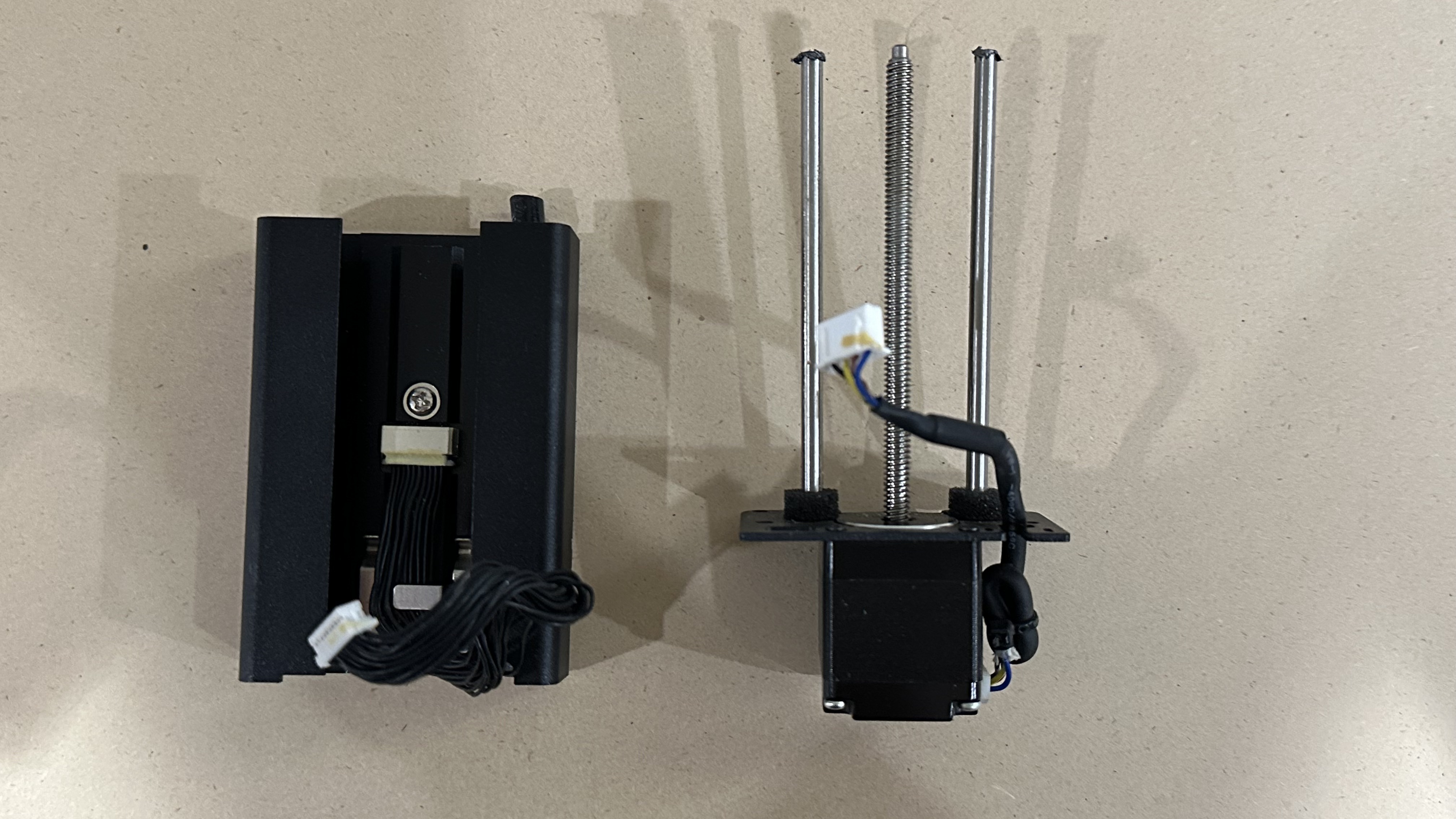

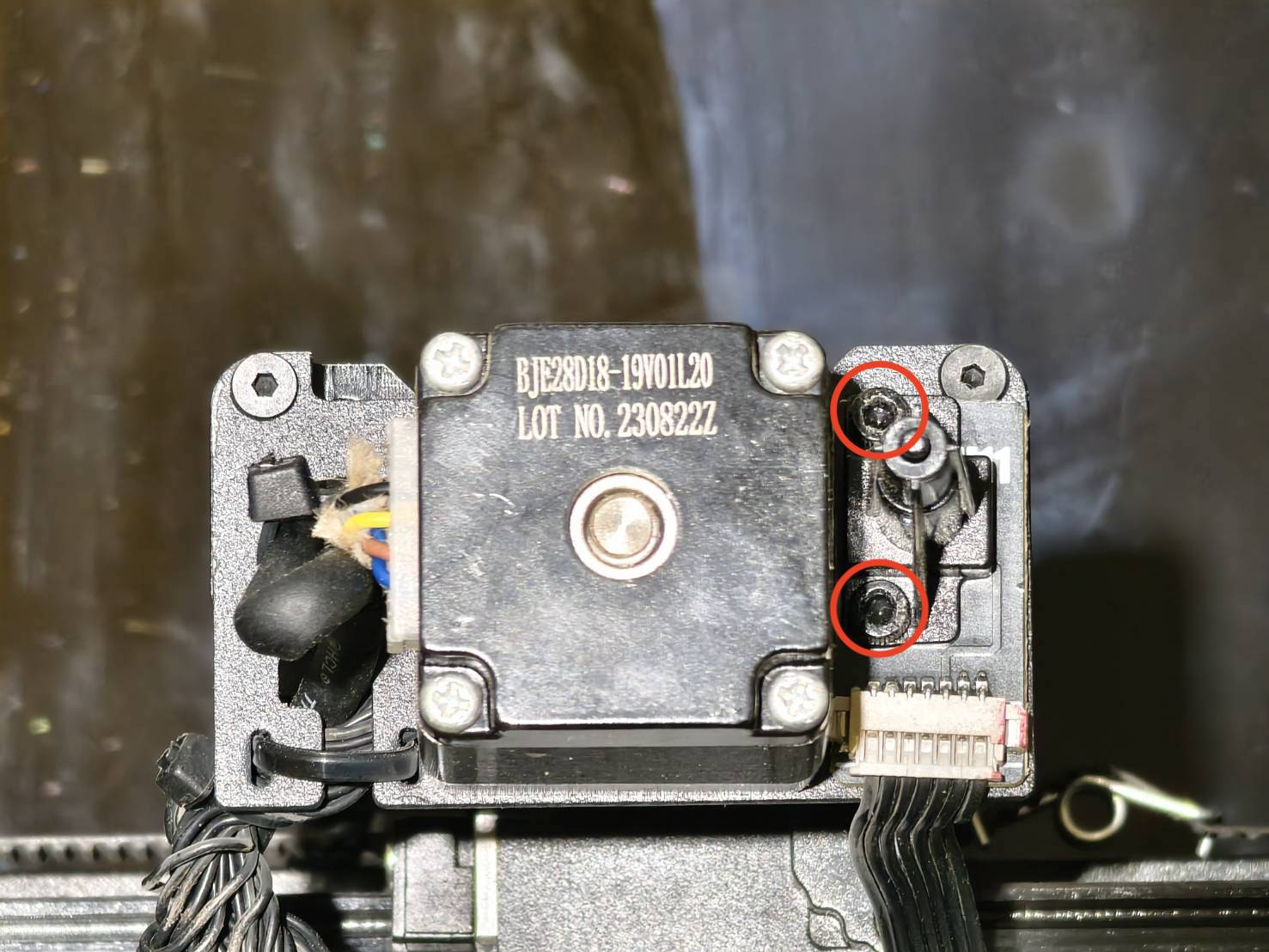

قم بإزالة المسامير السداسية الأربعة مقاس 1.5mm. يمكن إزالة المحرك الموجود على الوحدة من الحامل.
الخطوة 10

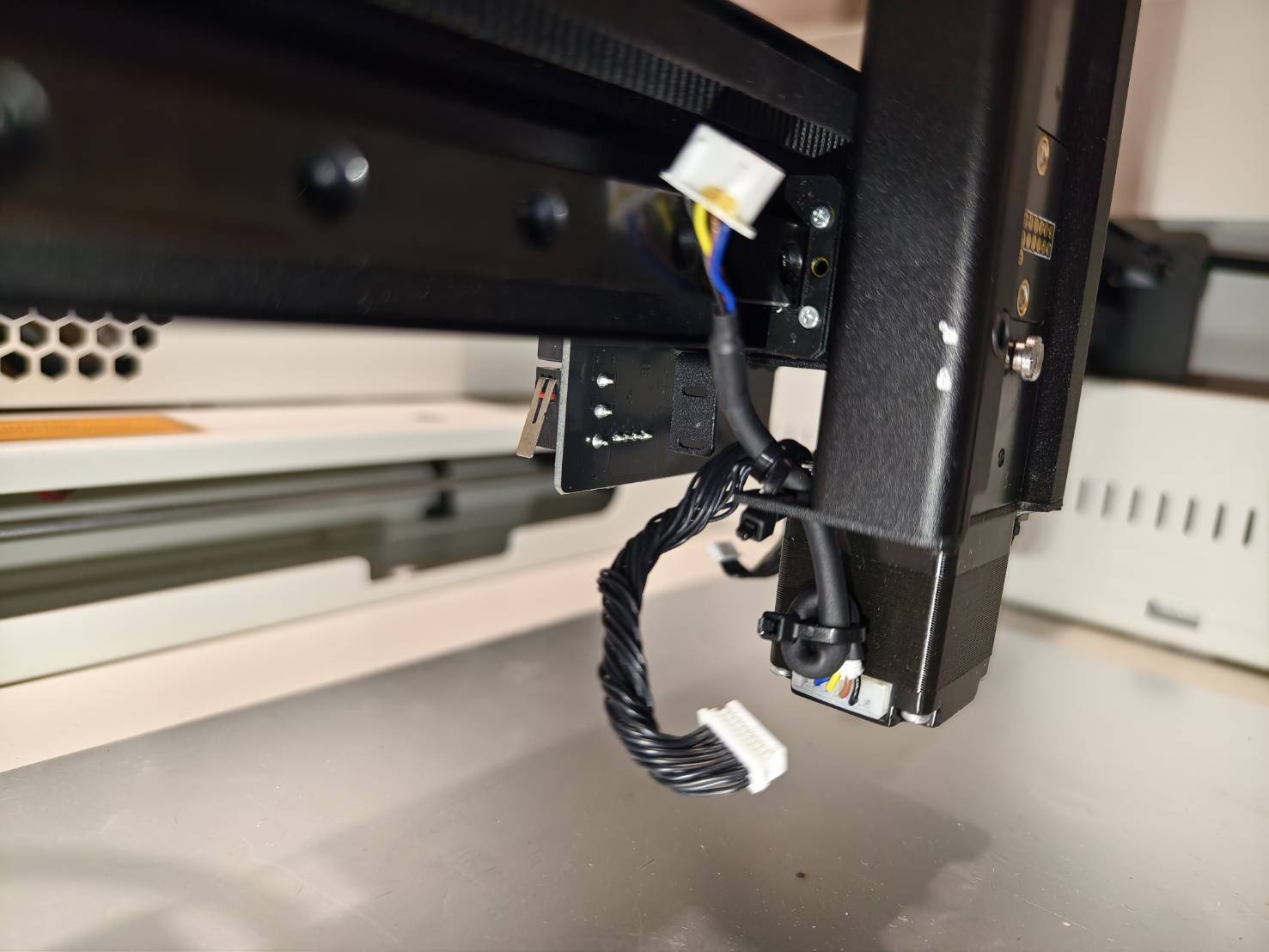

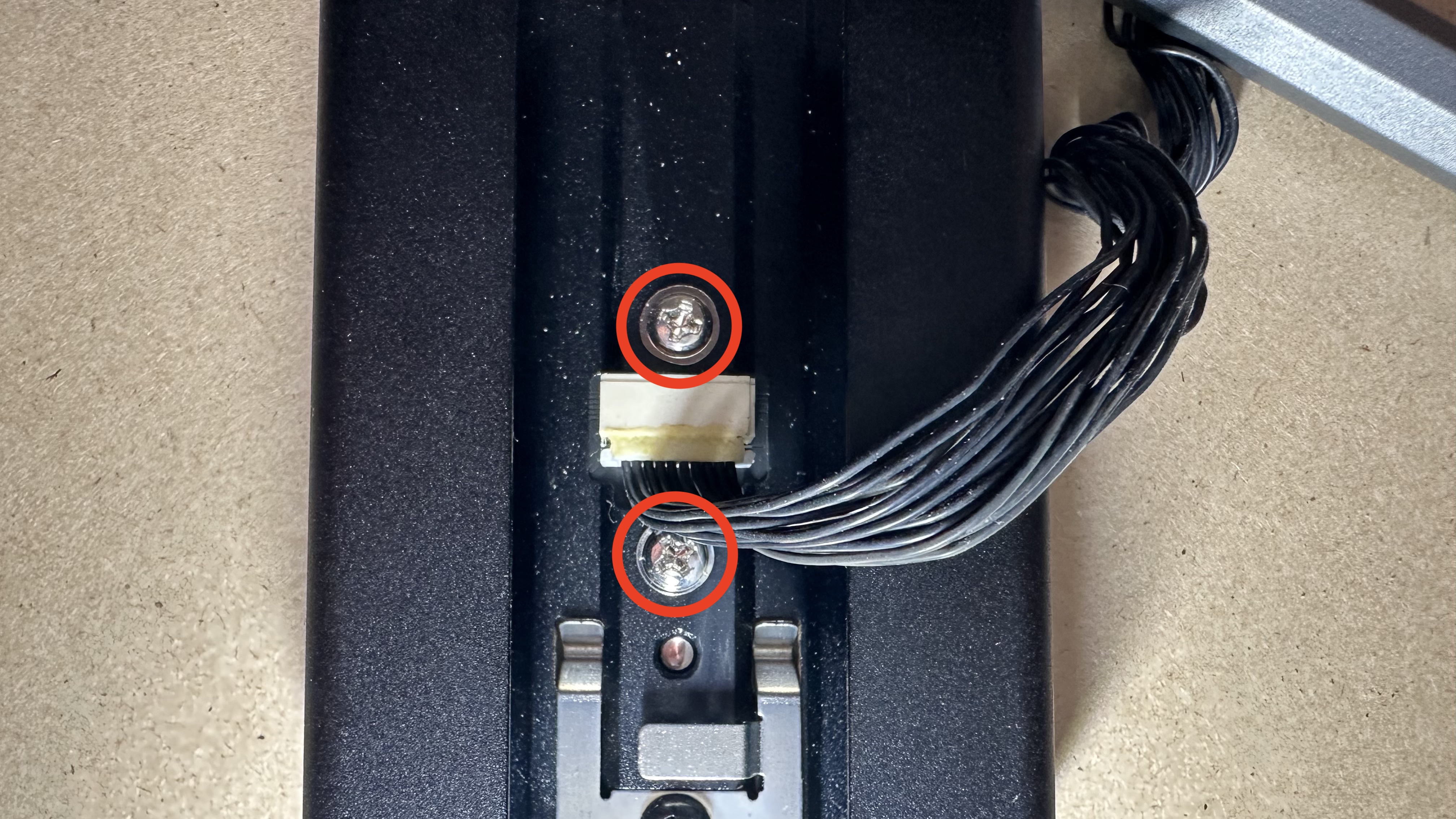

حرك الكابل لأعلى وقم بإزالة مسامير لوحة مفتاح الوحدة.
الخطوة 11

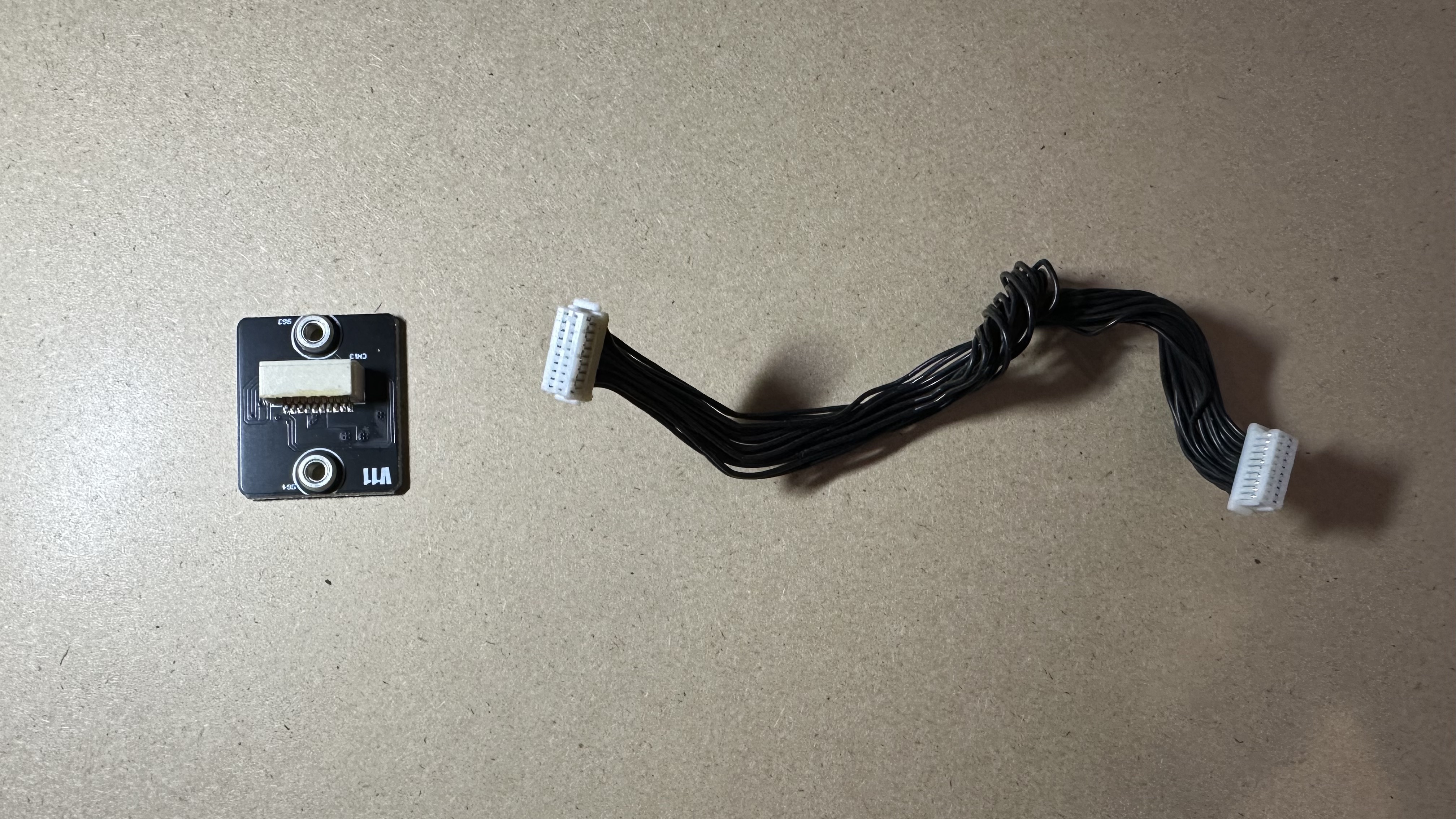

قم بفصل الكابل من لوحة مفتاح الوحدة واستبدل اللوحة أو الكابل المطلوب.
الخطوة 12

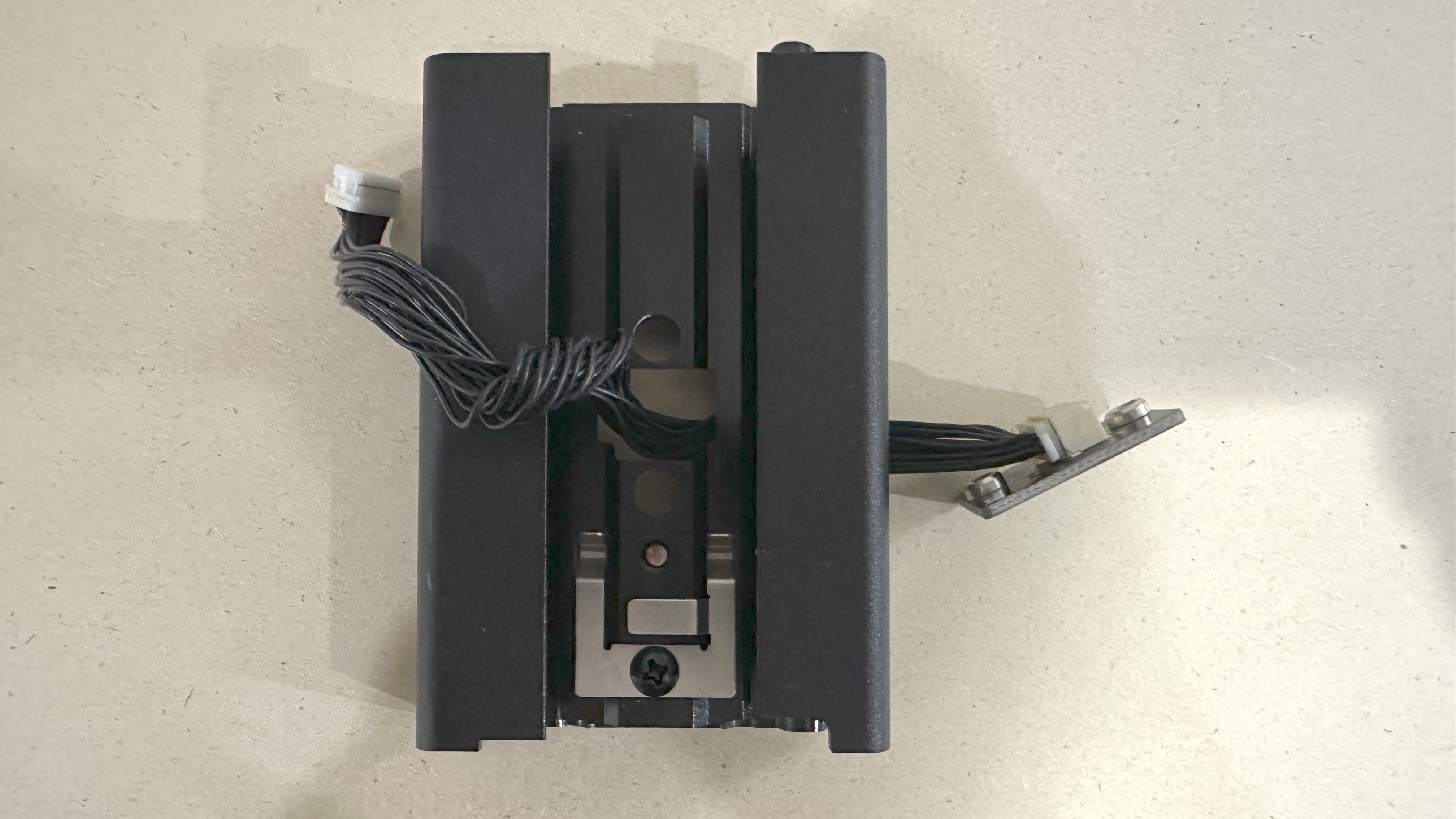

أعد إدخال الكابل ومرره عبر الوحدة.
أعد تثبيت المسامير لتأمين لوحة مفتاح الوحدة.

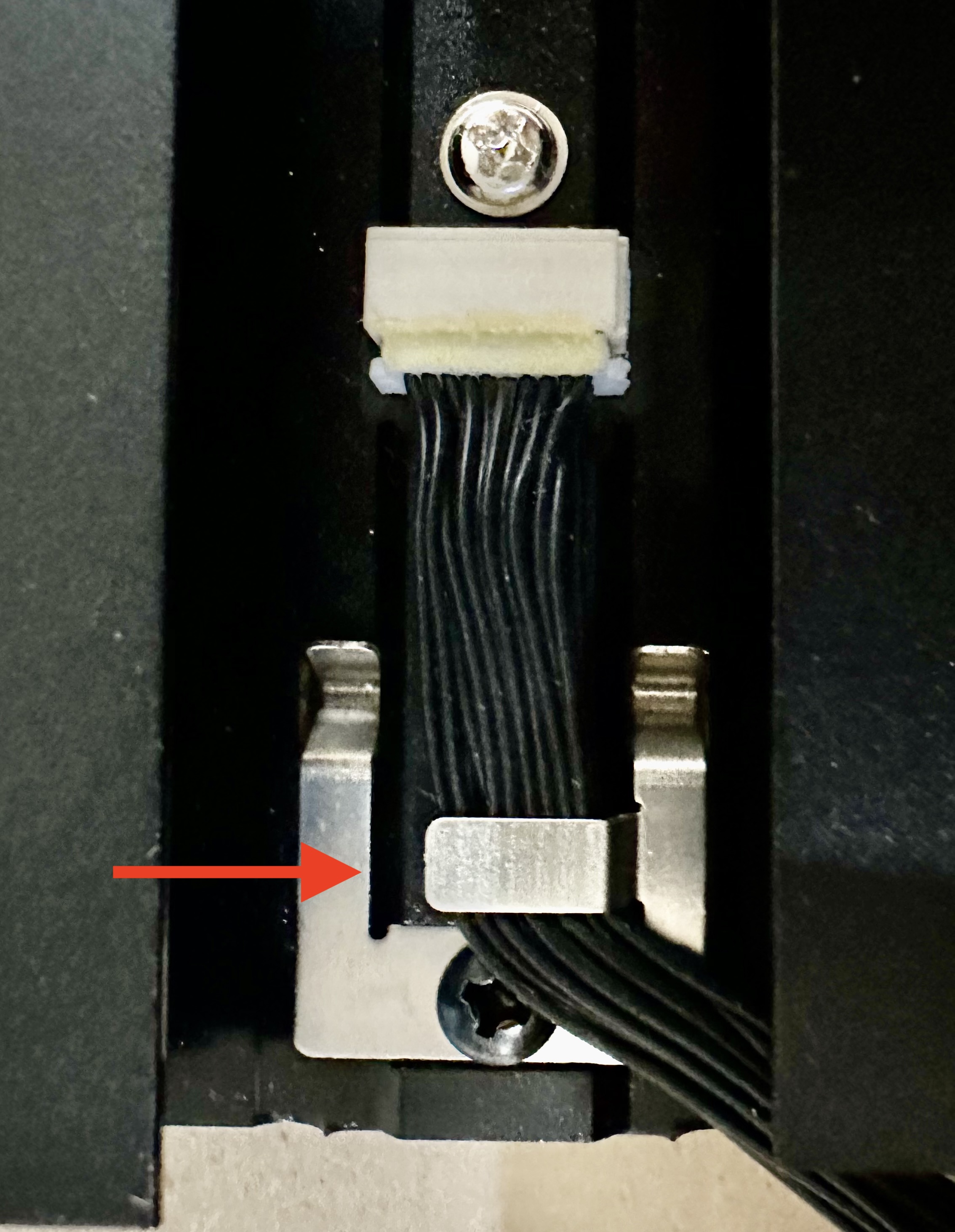

أدخل الكابل في مشبك الكابل.
الخطوة 13

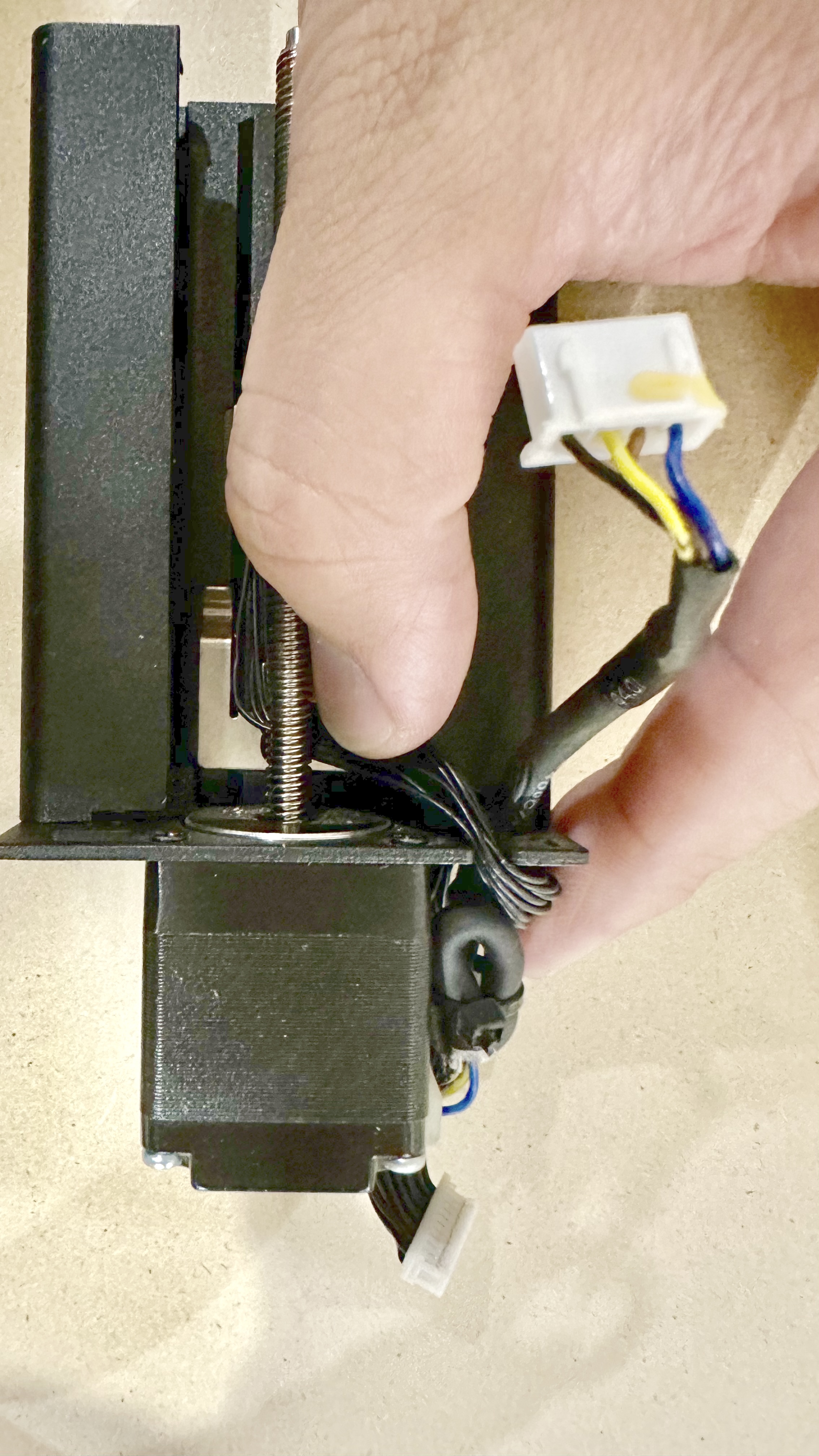

أعد تركيب محرك المحور Z وتأكد من تثبيت الأسلاك داخل مشابك التثبيت.
اربط المسامير السداسية الأربعة مقاس 1.5mm.
الخطوة 14
امسك الحامل في مكانه وأدر المسمار في المنتصف عكس اتجاه عقارب الساعة لتركيب الحامل مع محرك المحور Z.
الخطوة 15
أعد تركيب الإطار العلوي لقاعدة الوحدة. (مسمار سداسي 1.5mm × 4 قطع)
الخطوة 16

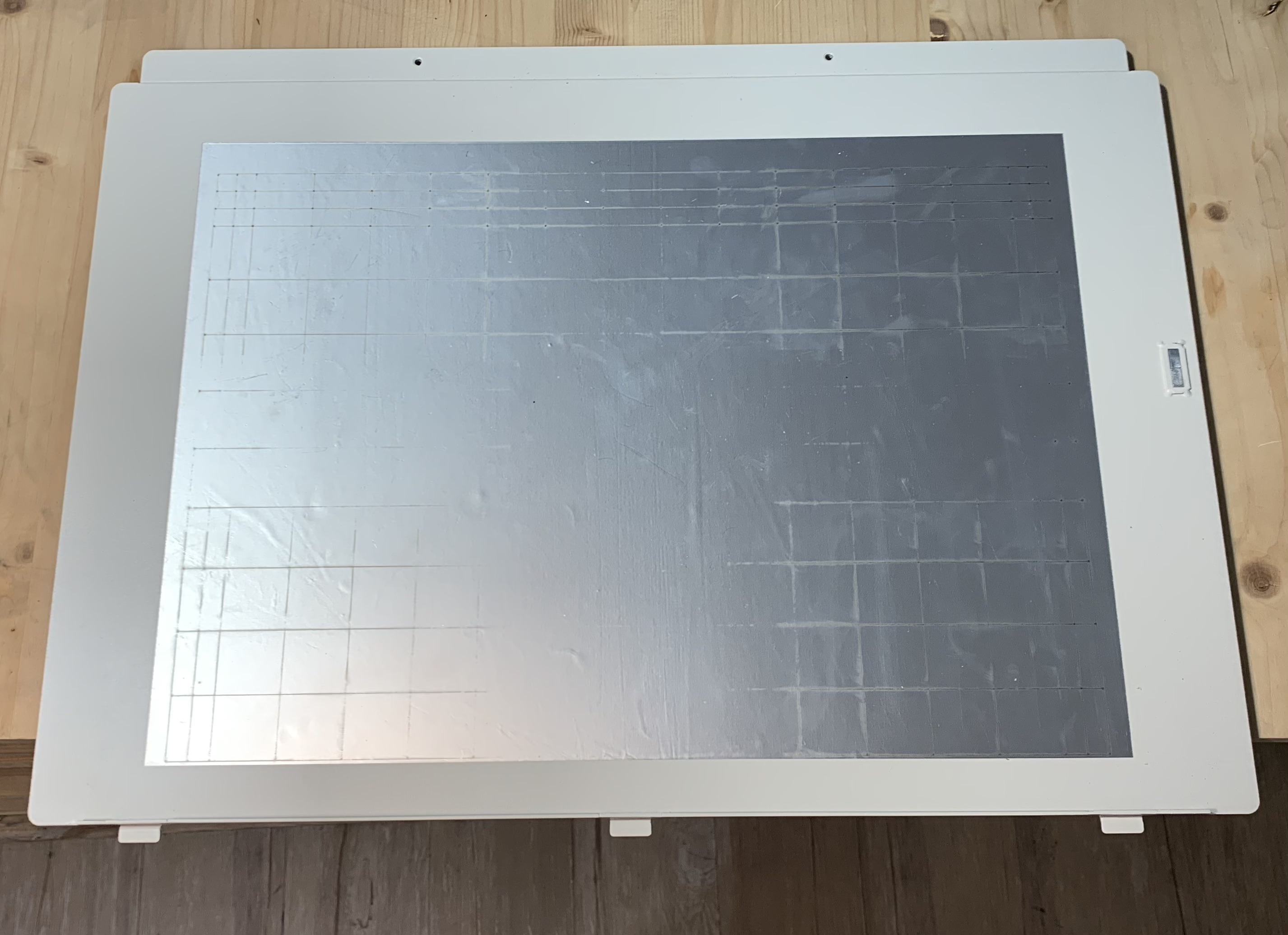

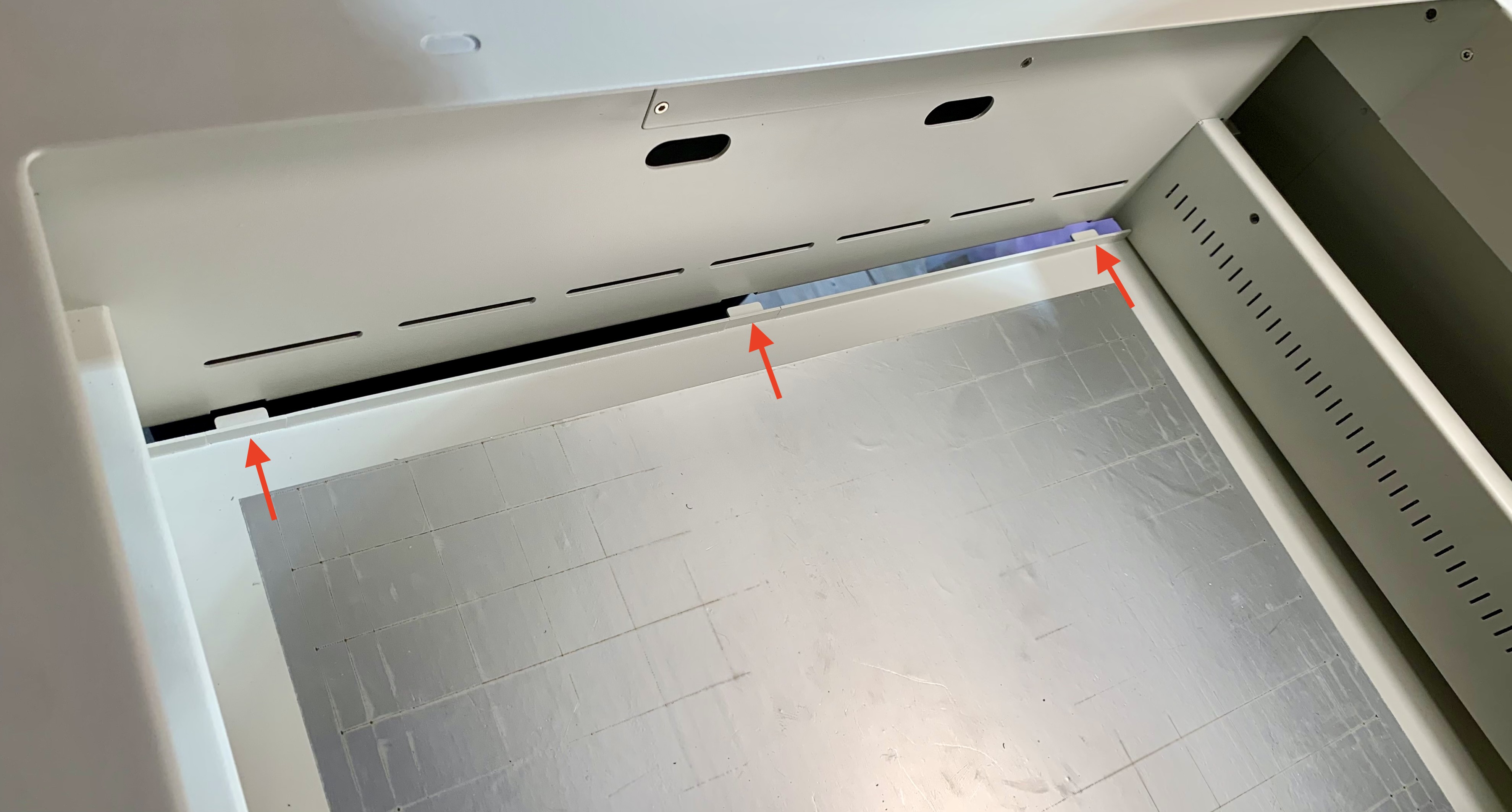

ضع القاعدة على طاولة، مع التأكد من بروز النتوءات قليلاً من سطح الطاولة.
الخطوة 16.1

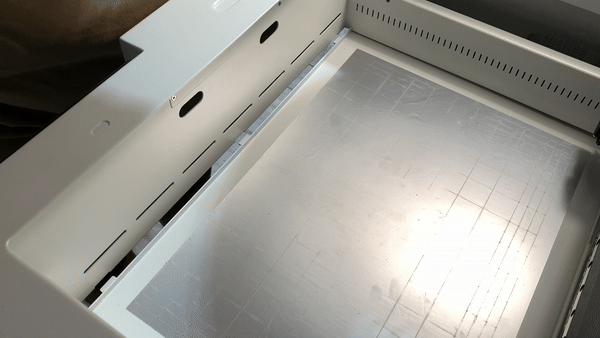

ارفع الجهاز بزاوية طفيفة لمحاذاة التجاويف في الطرف الأمامي للجهاز مع النتوءات على القاعدة. أدخل النتوءات، ثم ضع الجهاز على سطح الطاولة.
الخطوة 16.2
أعد تثبيت هذه البراغي لتثبيت القاعدة.
الخطوة 17
أعد تركيب خرطوم الهواء.
الخطوة 18
أعد توصيل هذه الكابلات.
