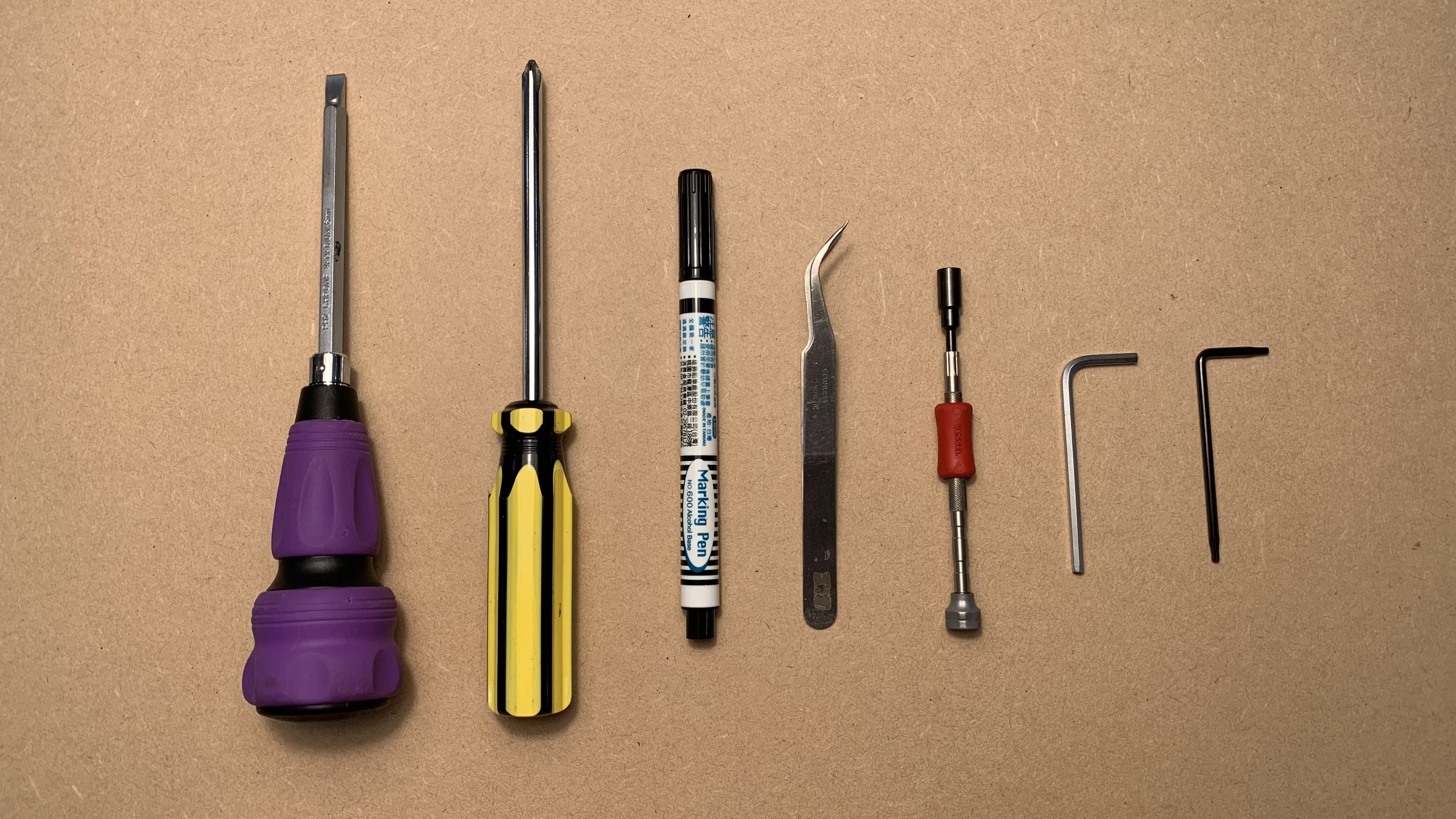

الأدوات
| 1 |
مفك توركس T8 مفك |
| 2 |
مفتاح ألن 3 مم |
| 3 |
مفك فيليبس |
| 4 | مفك براغي مسطح الرأس |
| 5 | قلم تحديد |
| 6 | مفتاح ربط صندوقي (5.5 مم) |
| 7 | غراء فائق القوة (اختياري) |
الخطوة 1
قم بإيقاف تشغيل الجهاز، وافصل كابل الطاقة، ثم اقلب الجهاز.
الخطوة 2
ضع علامة على القدم المطاطية والبرغي القريبين من منفذ USB.
الغرض من وضع العلامة هو أن برغي هذه القدم سيكون أقصر من البراغي الأخرى، ويجب أن يكون في نفس الموضع.
الخطوة 3
قم بفك هذه البراغي السفلية.
(برغي T8 × 6 قطع و برغي سداسي 3 مم × 4 قطع)
الخطوة 4
اقلب الجهاز وقم بفك البراغي الجانبية (برغي T8 × قطعتان)
الخطوة 5
ضع علامة على ثقوب البراغي على كلا الجانبين باستخدام القلم.
الهدف هو تذكير نفسك بأن الجوانب المعلمة ستكون مواجهة لمنطقة العمل عند التجميع.
الخطوة 6
حرك قاعدة الوحدة باتجاه المروحة حتى النهاية.
الخطوة 7

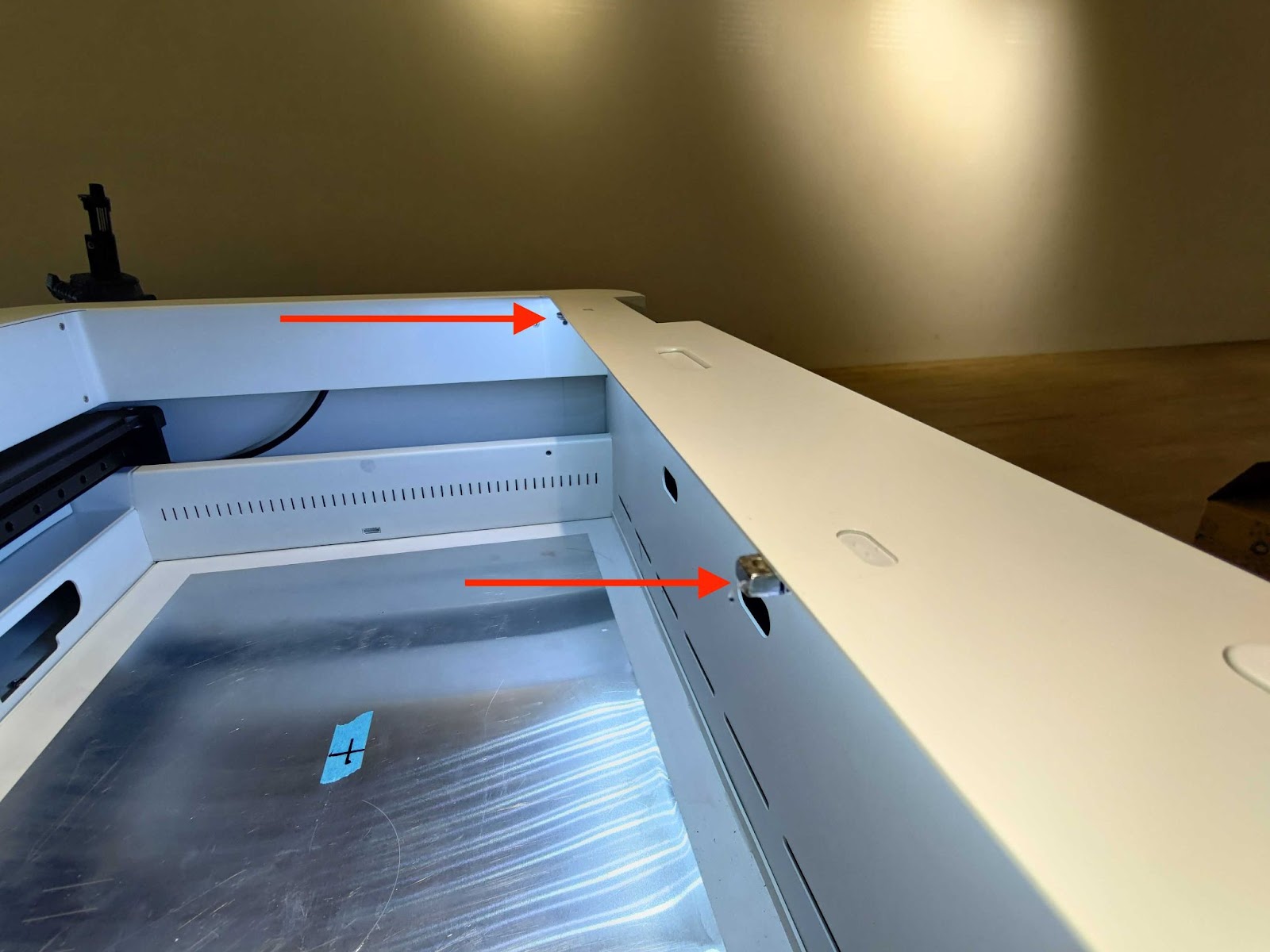

ارفع الإطار العلوي بكلتا يديك وضعه على الدعامات.
(احرص على عدم انحشار الأسلاك بين الإطارات.)
مثال على تثبيت الإطار على الدعامات:
مثال فيديو لعملية الرفع (تم تصوير الفيديو داخل الجهاز):
الخطوة 8

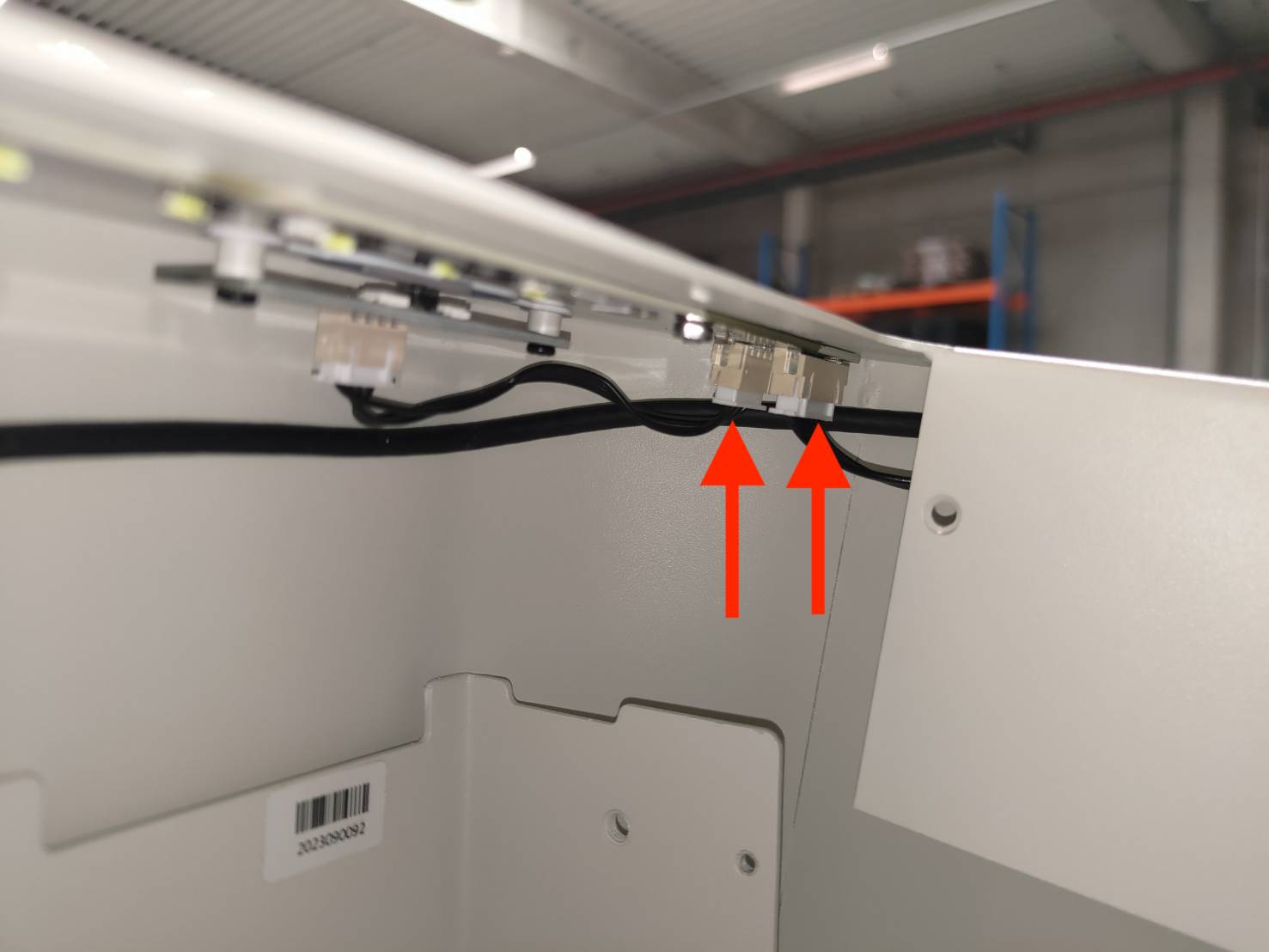

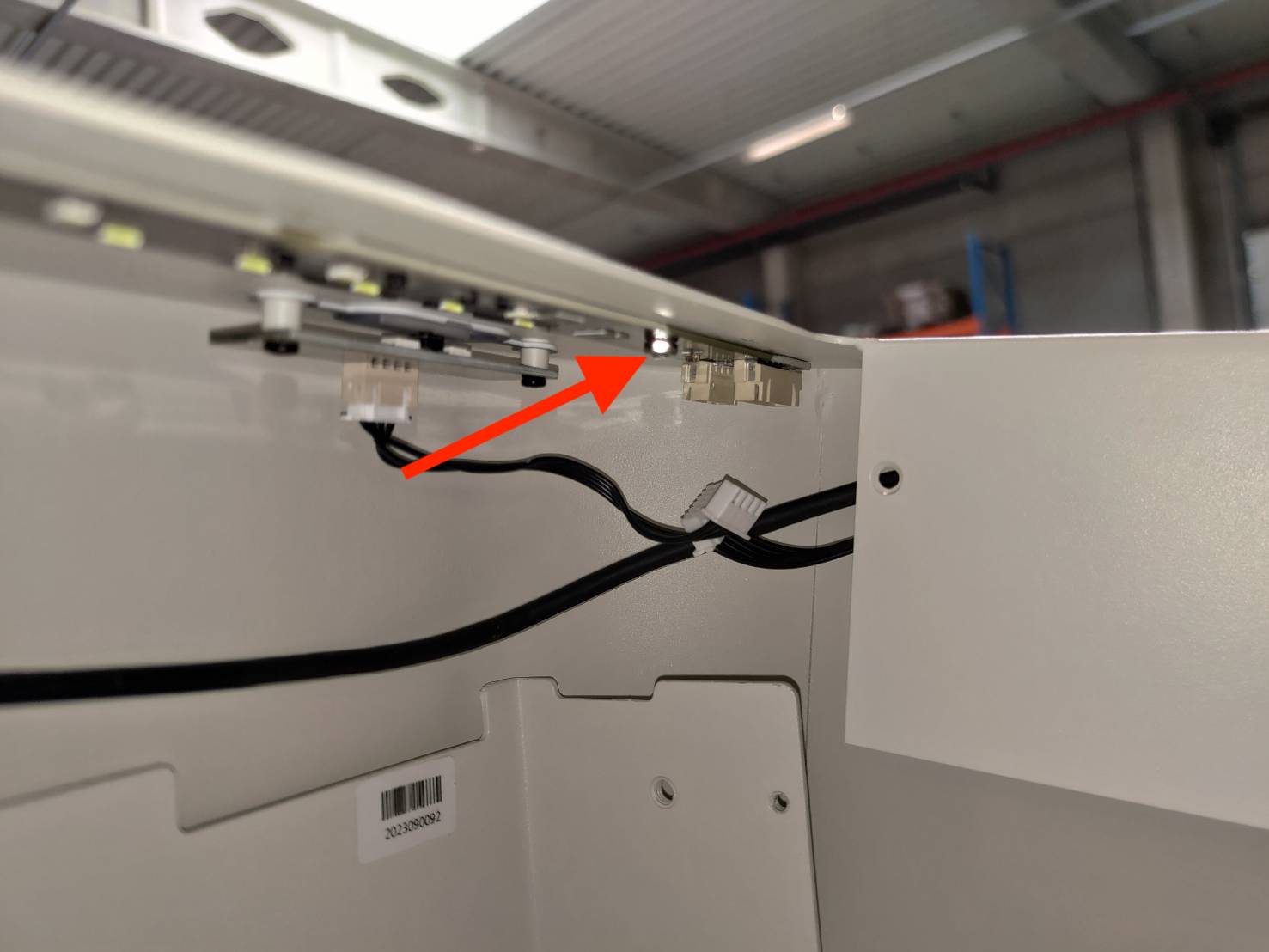

افصل هذين الكابلين.
الخطوة 9

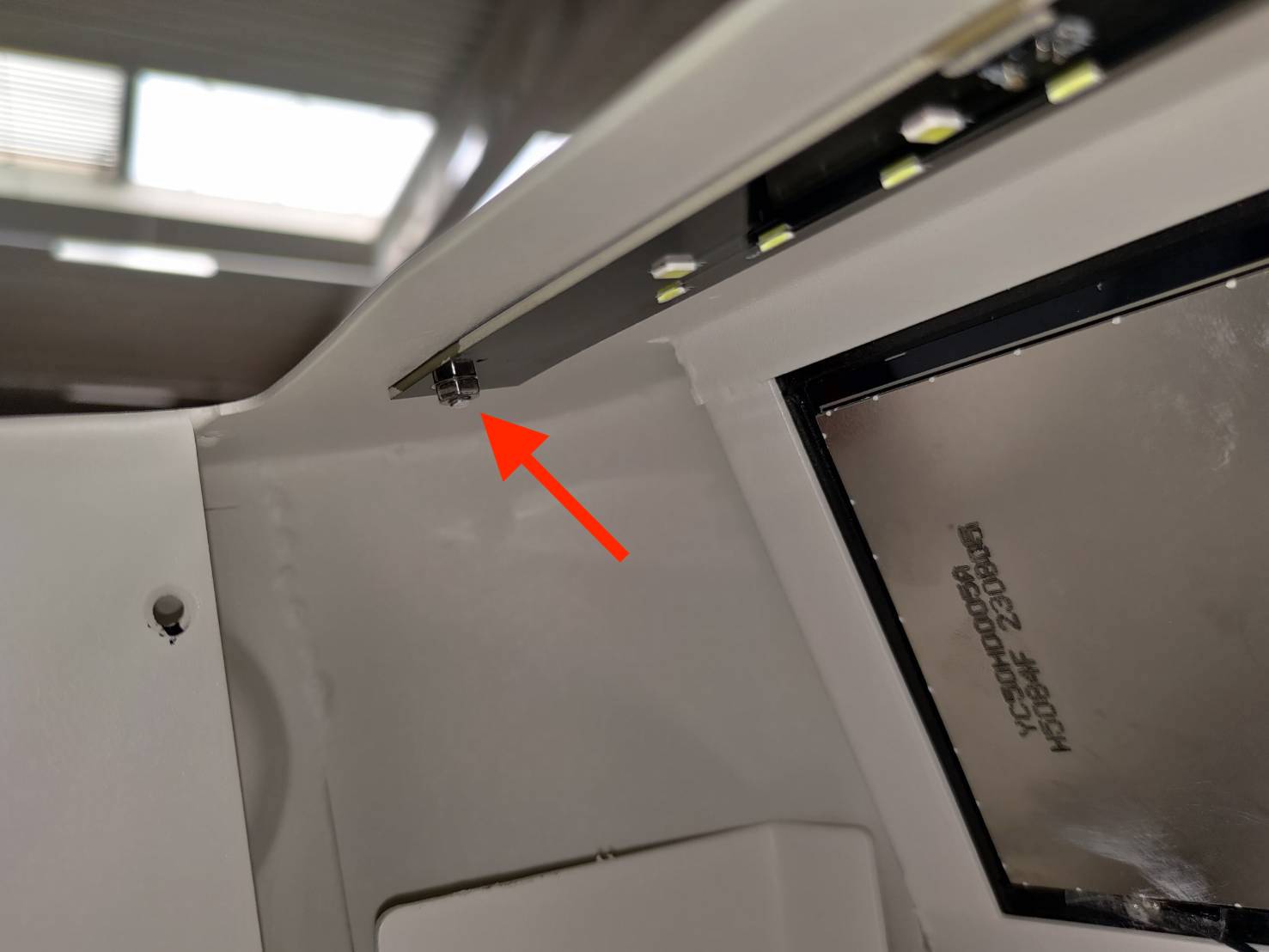

استخدم مفتاح ربط مقاس 5.5 مم لإزالة هاتين الصامولتين.
جانب الكابل
جانب الشاشة
الخطوة 10

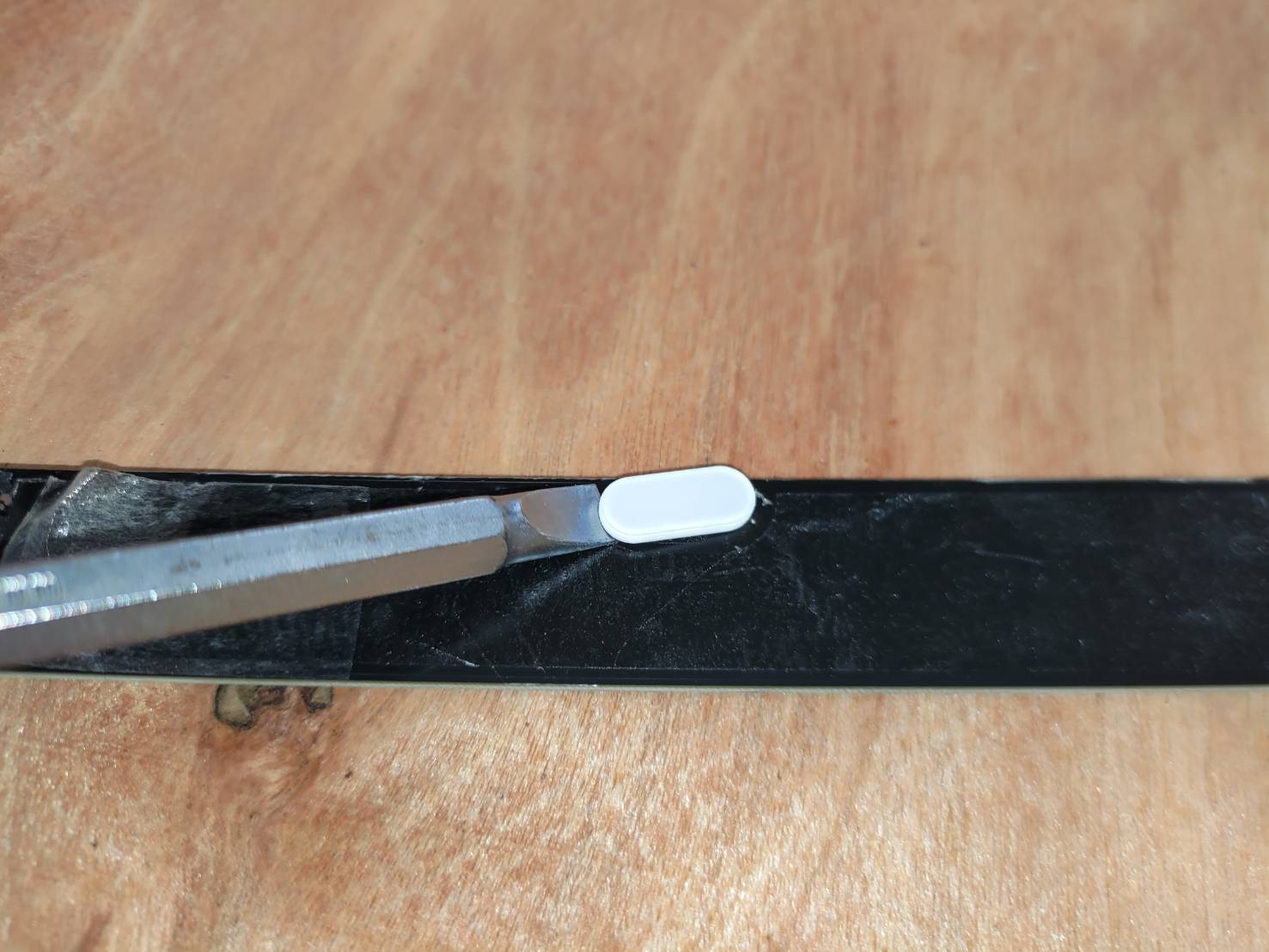

استخدم مفكًا ذا رأس مسطح لرفع اللوحة.
فيديو توضيحي (تم تصوير الفيديو داخل الجهاز)
ملاحظة:

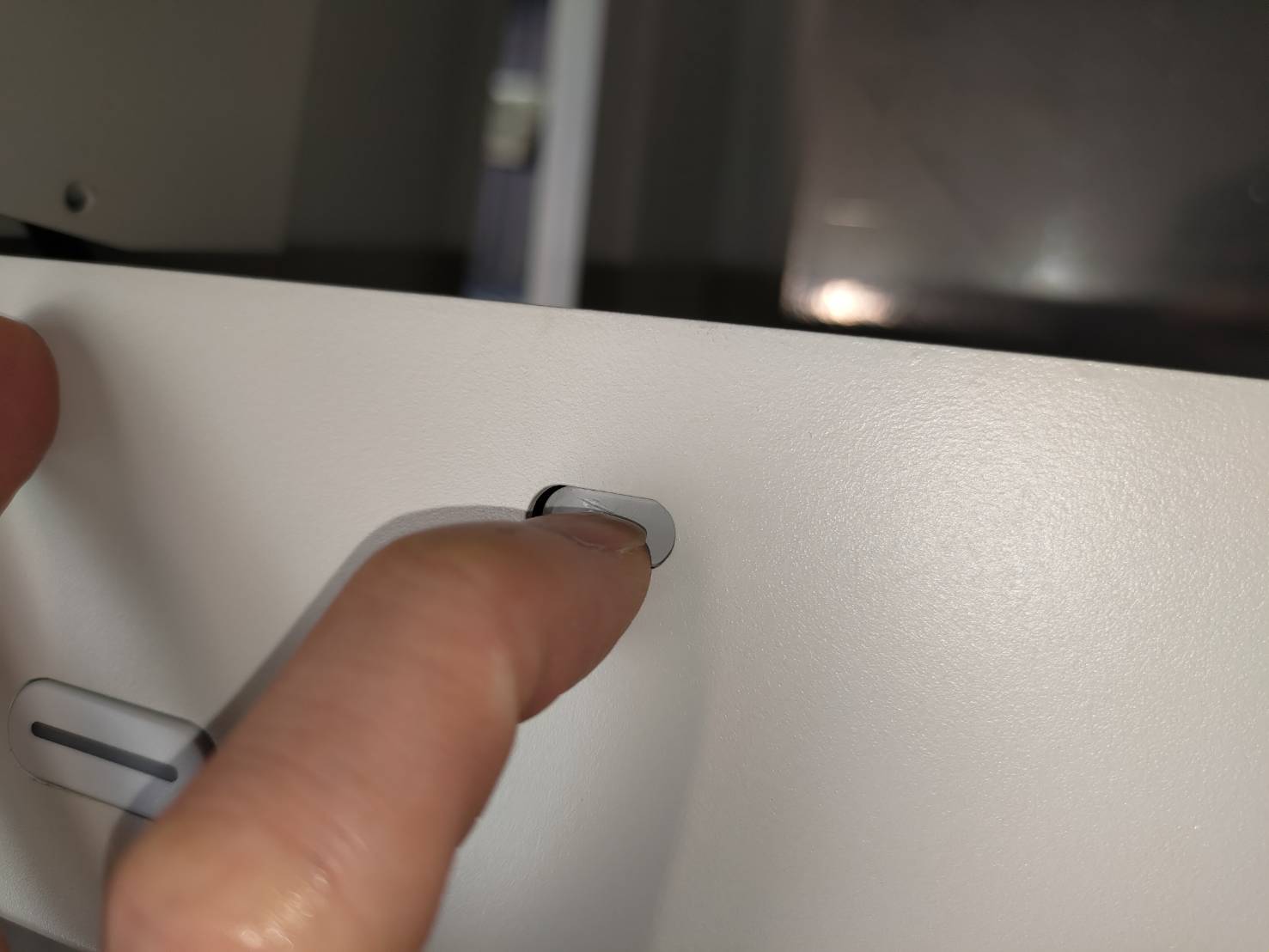

إذا لم تجد فجوة لإدخال المفك ذي الرأس المسطح، حاول الضغط بقوة على القطع البيضاء الزخرفية.
الخطوة 11

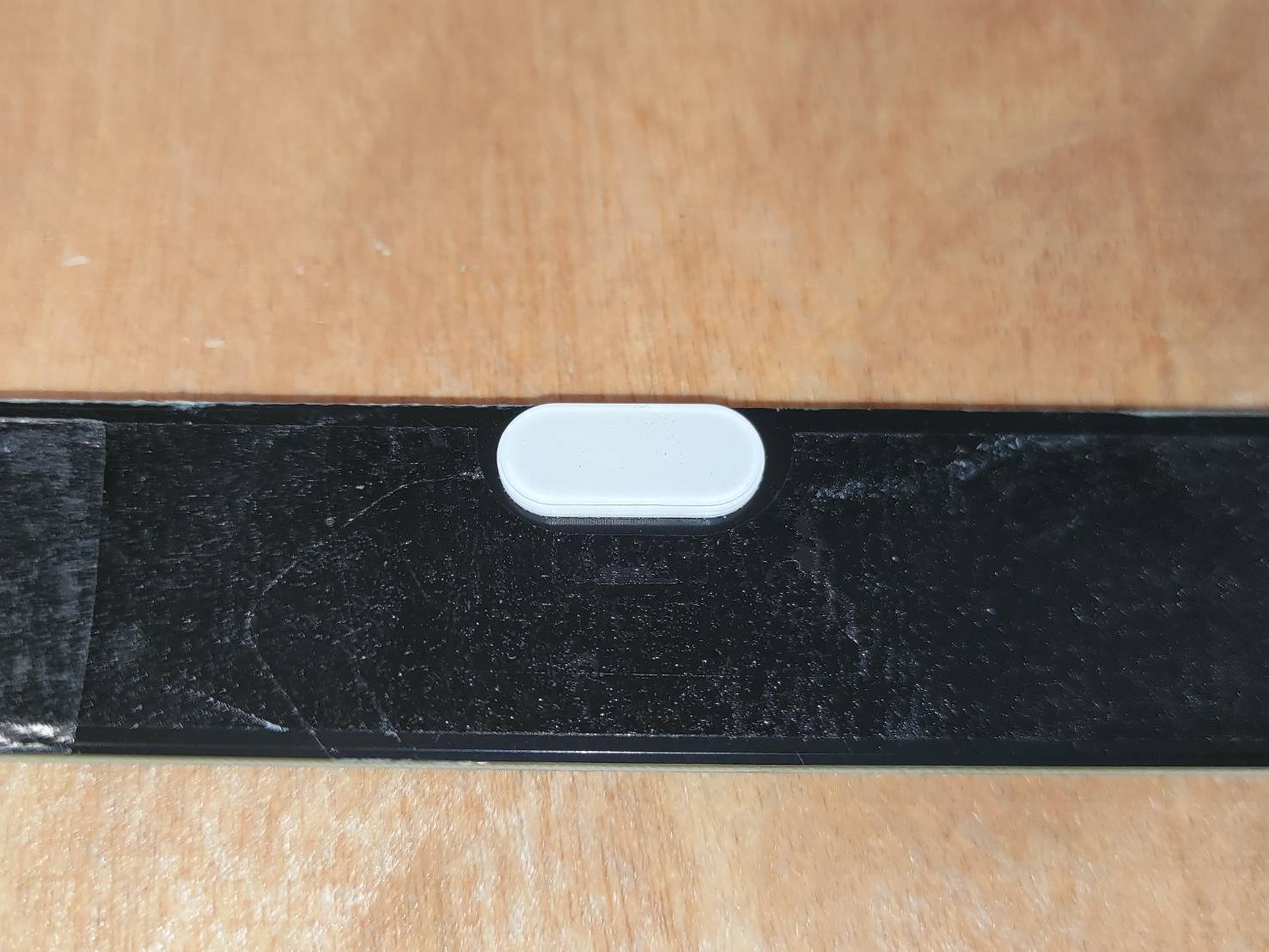

قم بإزالة القطع الزخرفية (قطعتان) من اللوحة القديمة باستخدام مفك ذي رأس مسطح.
(إذا كانت القطع الزخرفية مرفقة مع لوحة مستشعر الباب الجديدة، فتجاوز هذه الخطوة.)
الخطوة 12

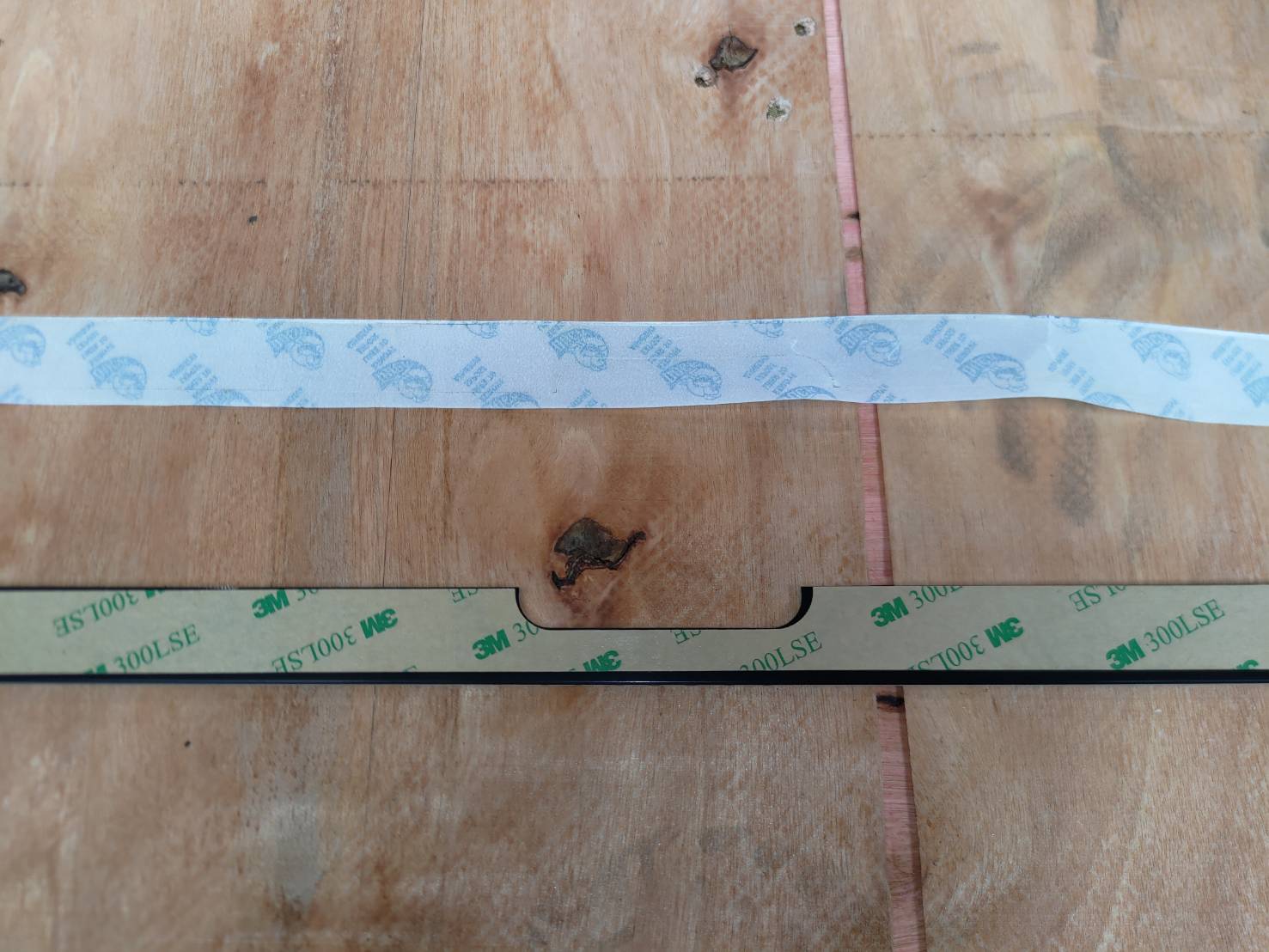

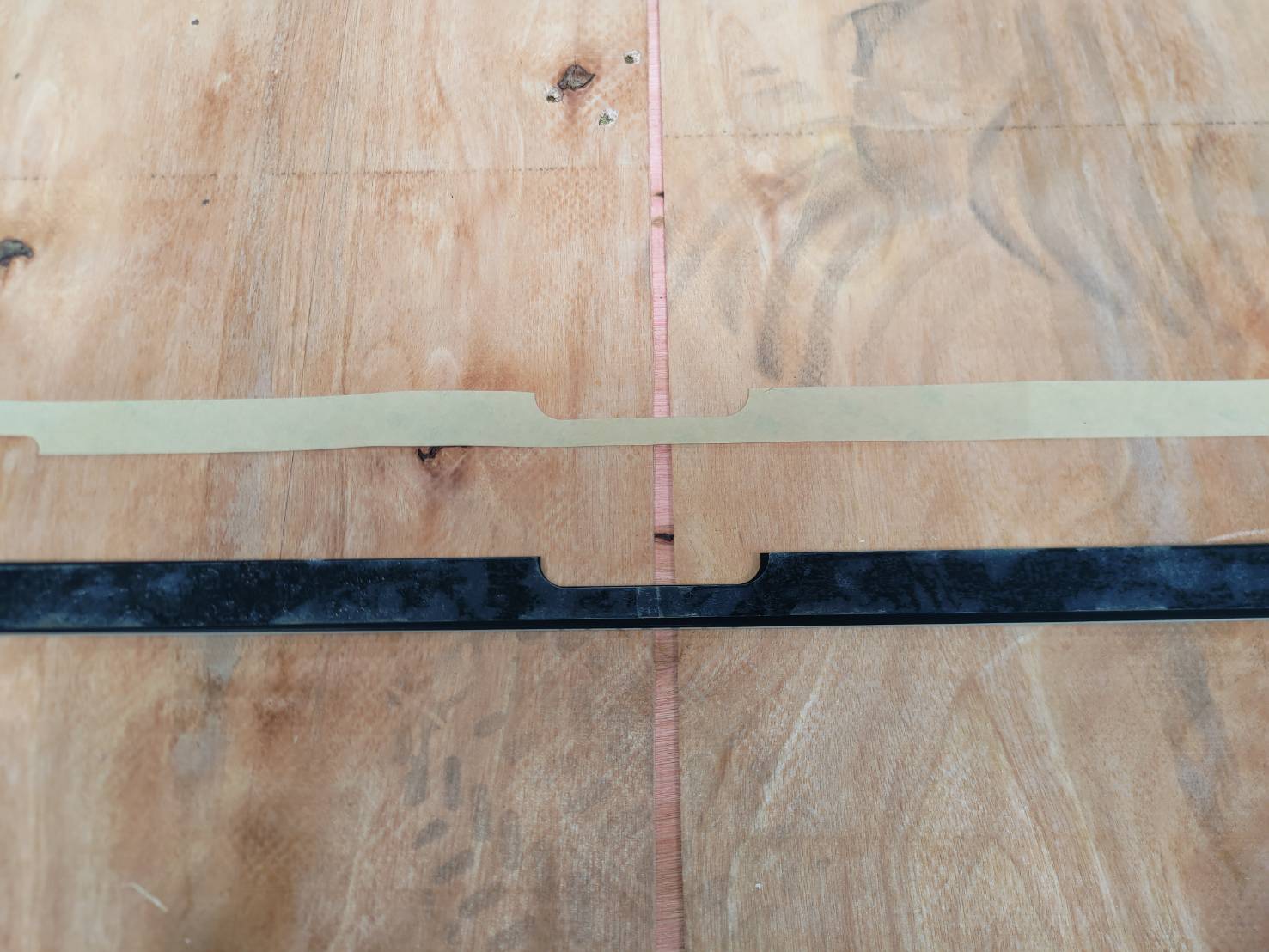

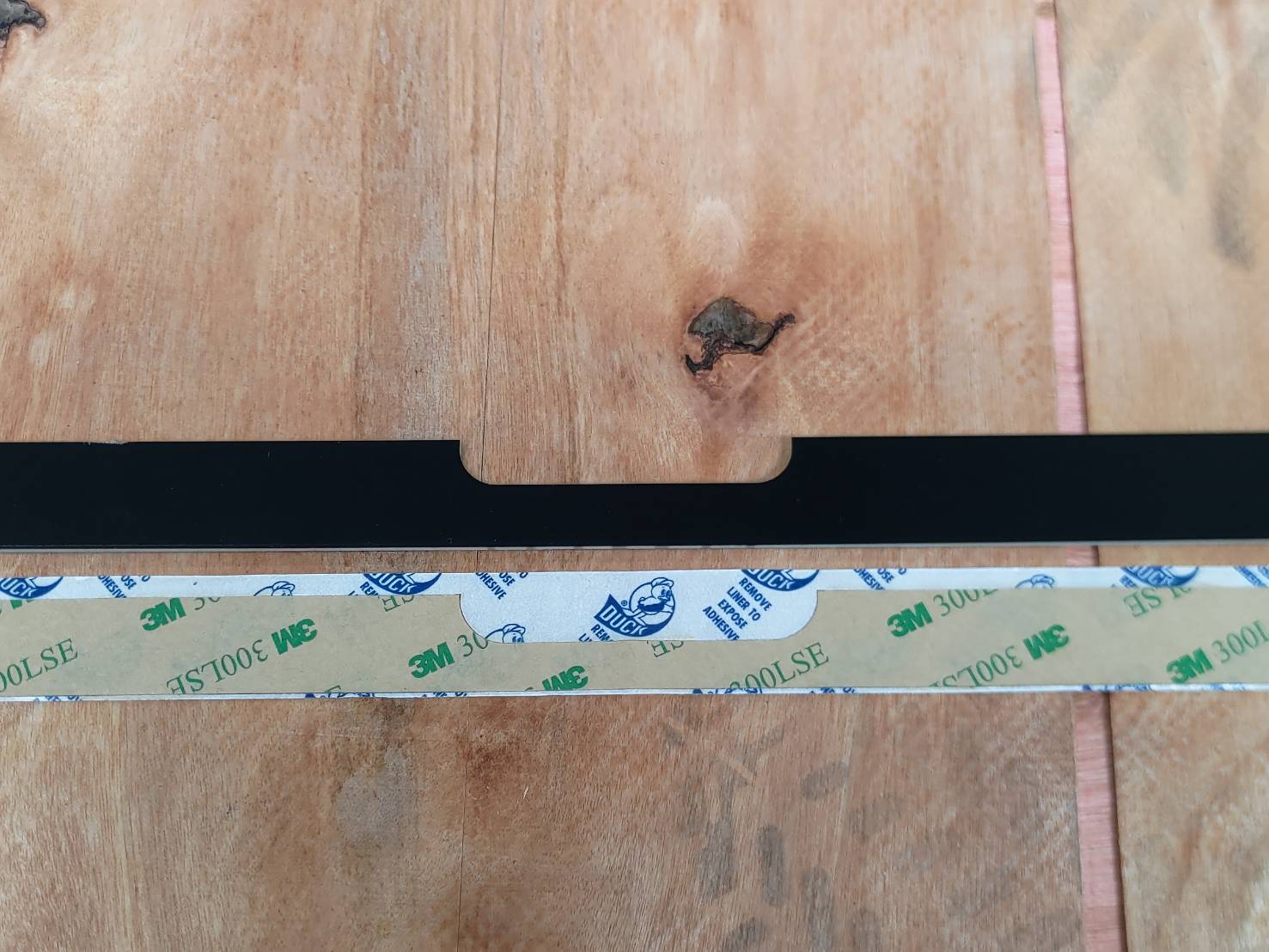

ضع الشريط اللاصق على اللوحة الجديدة.
(إذا كان الشريط اللاصق موجودًا بالفعل على لوحة مستشعر الباب الجديدة، فتجاوز هذه الخطوة.)
ملاحظة: يمكنك استخدام الفتحة القوسية في المنتصف للمحاذاة.
الخطوة 13

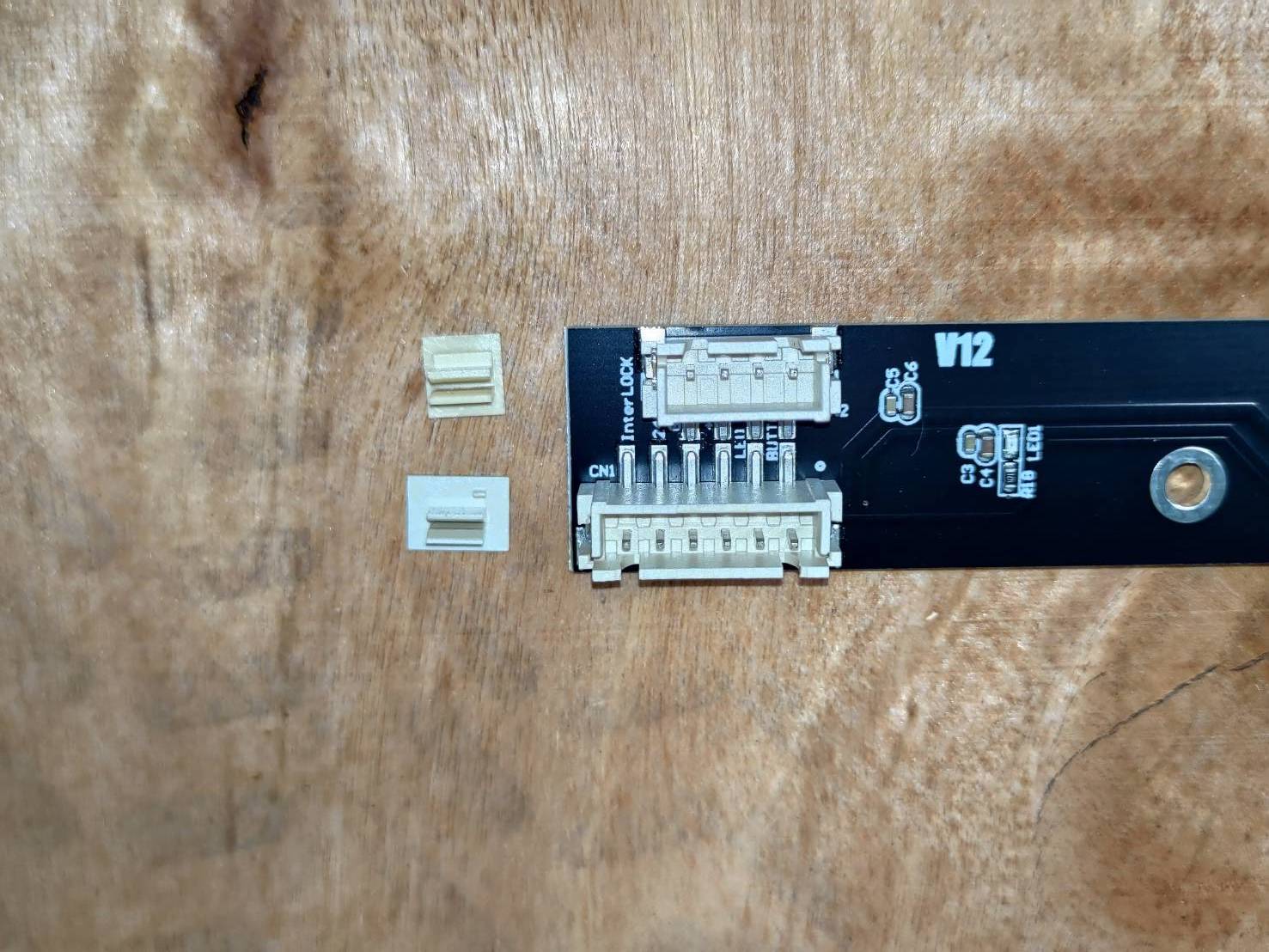

قم بإزالة مشابك الحماية.
(إذا تمت إزالة المشابك بالفعل، فتجاوز هذه الخطوة.)
الخطوة 14

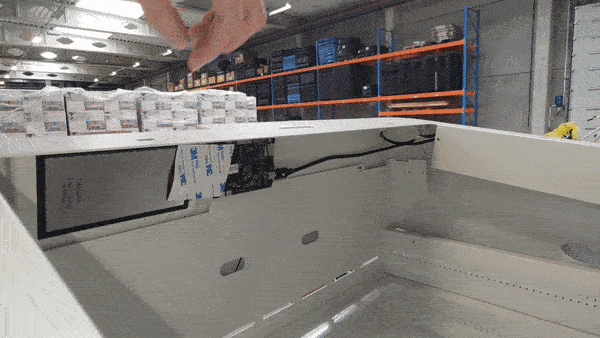

انزع الغشاء الواقي عن الشريط اللاصق.
الخطوة 15.1
ضع اللوحة على الجهاز.

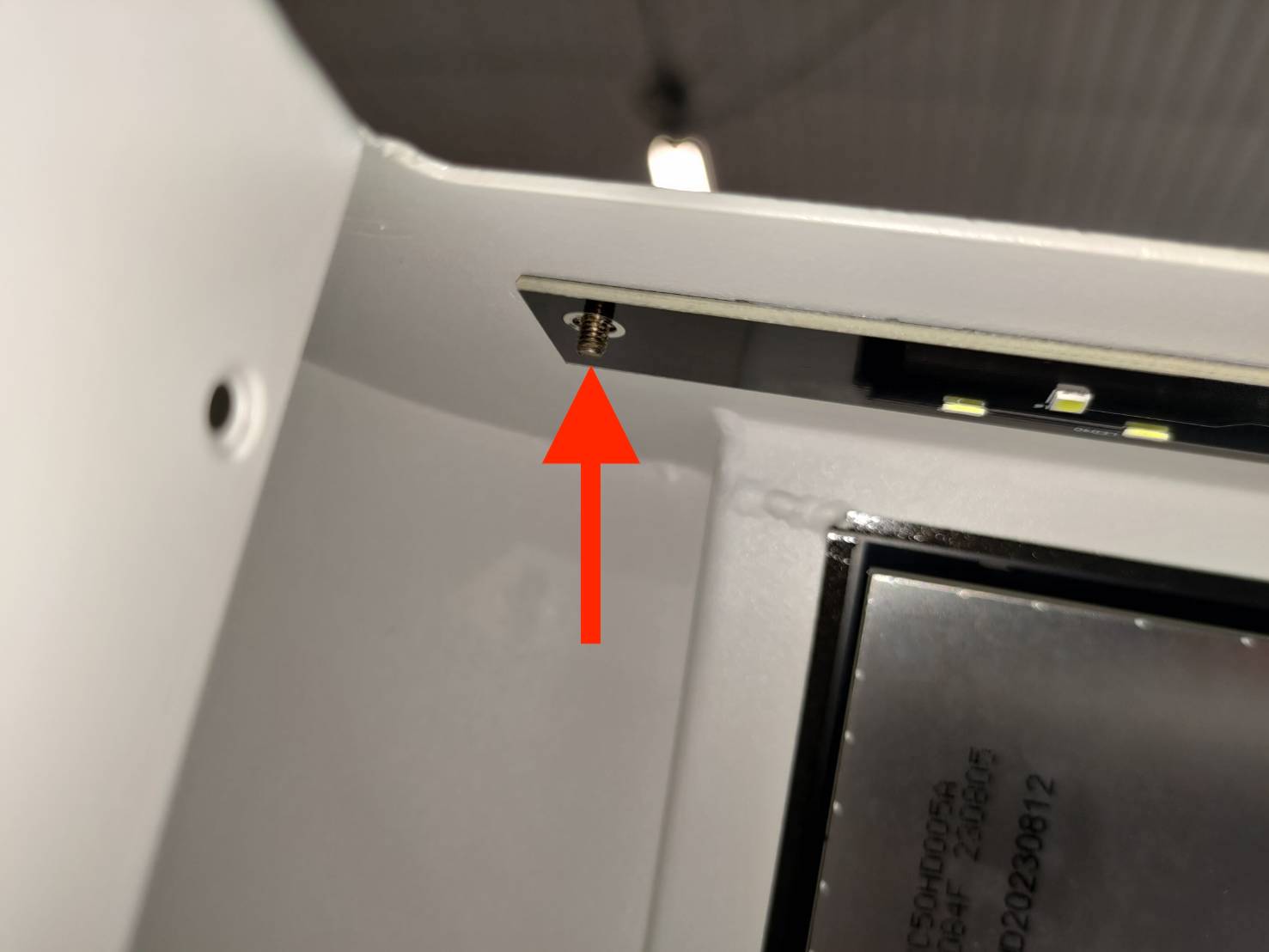

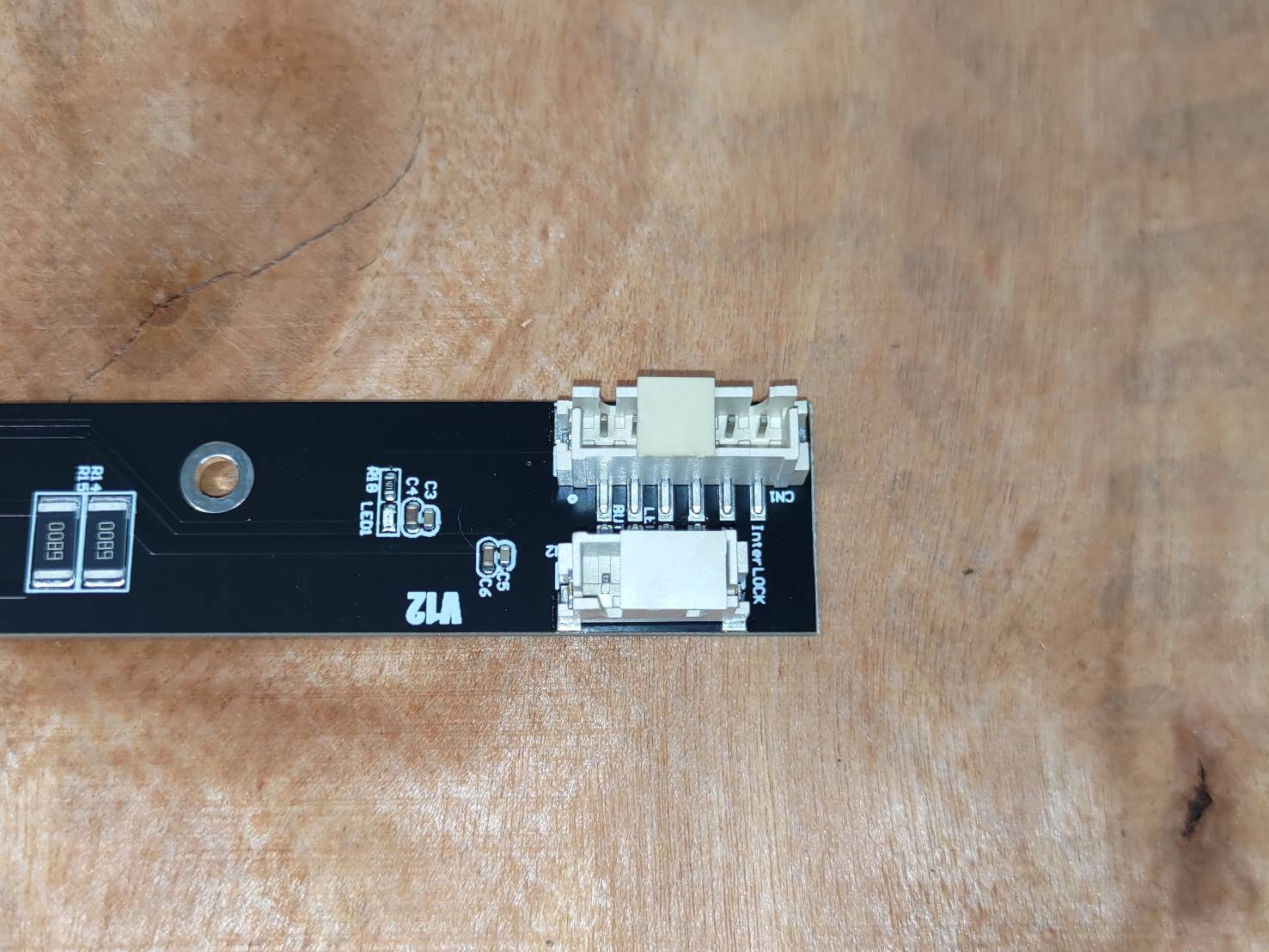

أولاً، أدخل الثقب الموجود على اللوحة في المسمار (من جهة الكابل)
الخطوة 15.2

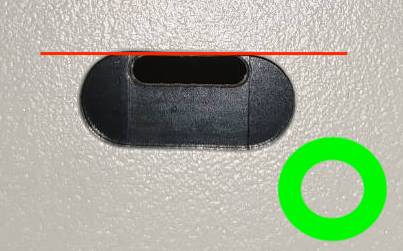

استخدم الفتحة البيضاوية في الصفيحة المعدنية لمحاذاتها مع فتحة اللوحة.

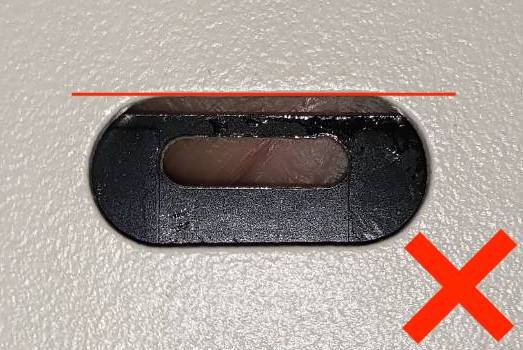

يجب محاذاة ثقب اللوحة مع الحافة العلوية لثقب الصفيحة المعدنية، كما هو موضح في الصورة. (من جهة الكابل)
الخطوة 15.3
أدخل الثقب الآخر الموجود على اللوحة في المسمار (من جهة الشاشة).
الخطوة 15.4
استخدم الفتحة البيضاوية في الصفيحة المعدنية لمحاذاتها مع فتحة اللوحة.

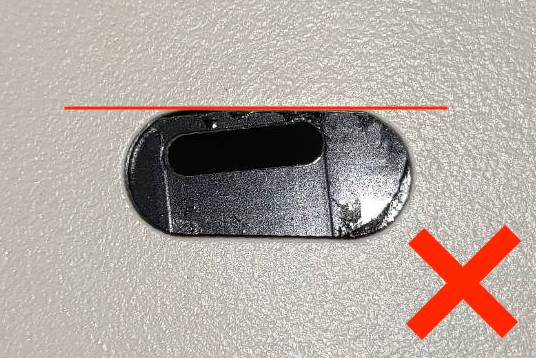

يجب محاذاة ثقب اللوحة مع الحافة العلوية لثقب الصفيحة المعدنية، كما هو موضح في الصورة. (من جهة الشاشة)
الخطوة 15.5
بعد وضع اللوحة بشكل صحيح، اضغط عليها لتثبيتها بإحكام
الخطوة 15.6
أعد ربط هاتين الصامولتين مقاس 5.5 مم.
جانب الكابل
جانب الشاشة
الخطوة 15.7

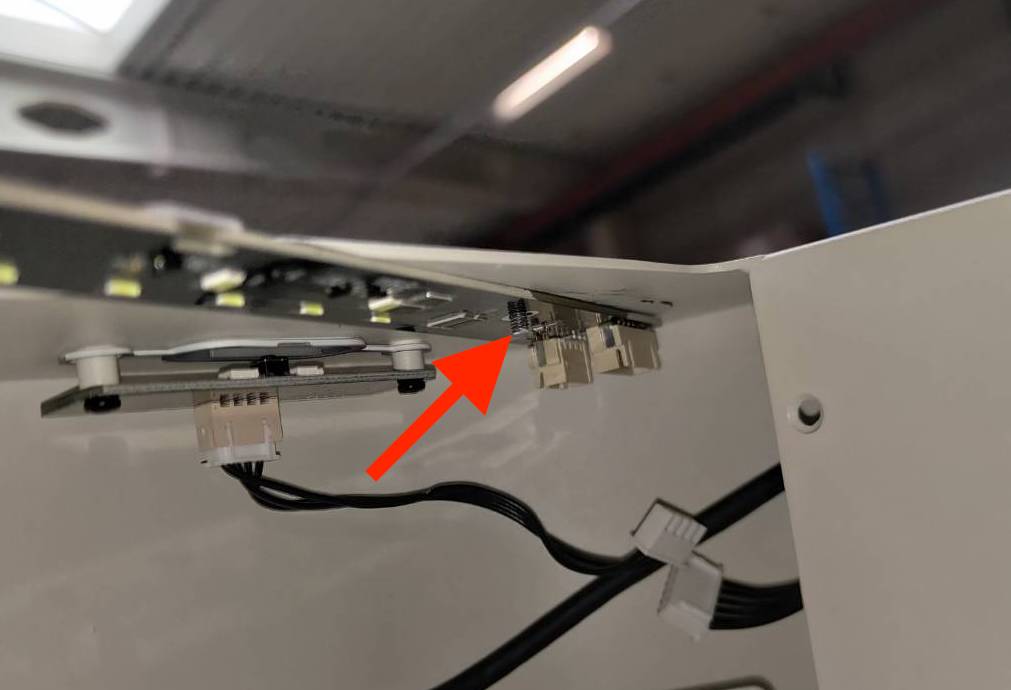

قم بتوصيل الكابلين.
الخطوة 16
أعد الإطار العلوي إلى موضعه.
يرجى ملاحظة أن ثقوب البراغي المحددة يجب أن تكون مواجهة لمنطقة العمل.
إعادة الإطار إلى موضعه:
الخطوة 17
اربط البراغي الجانبية.
الخطوة 18
قم بتشغيل الجهاز واختبار كشف الباب.

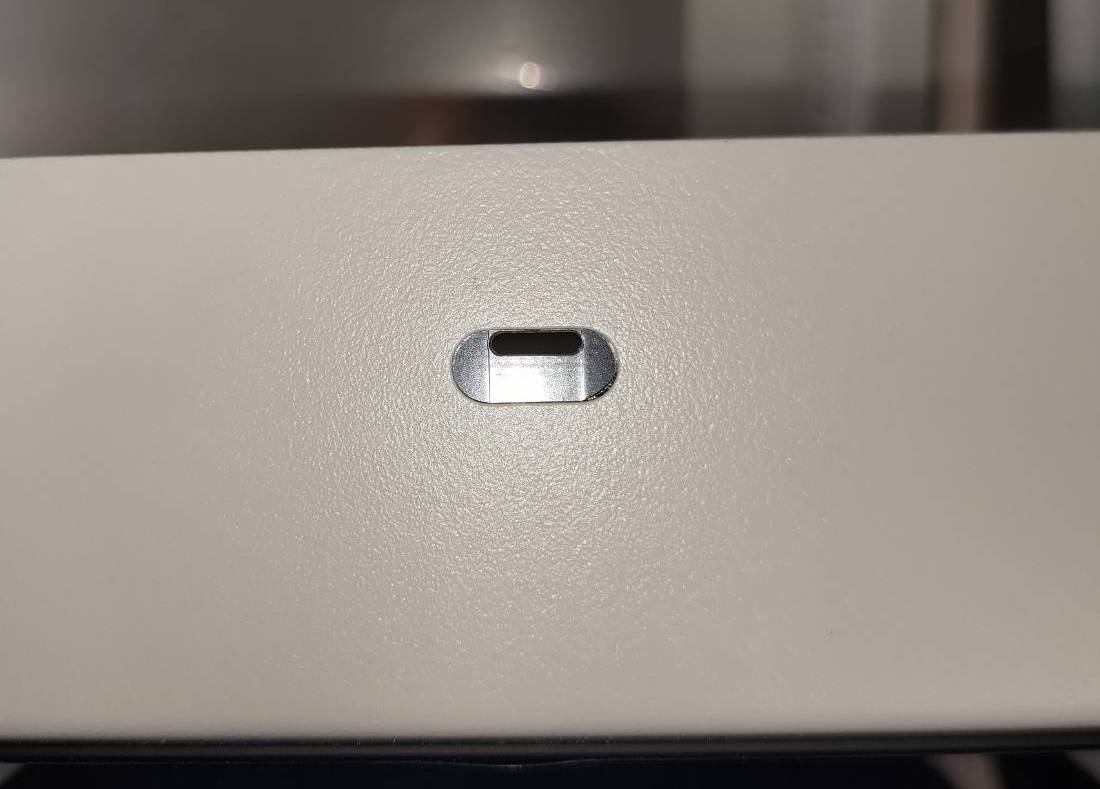

مثال - كشف الباب يعمل:
إذا فشل كشف الباب، ضع مغناطيسين على مناطق الاستشعار كما هو موضح في الصورة.
|
|
الخطوة 19

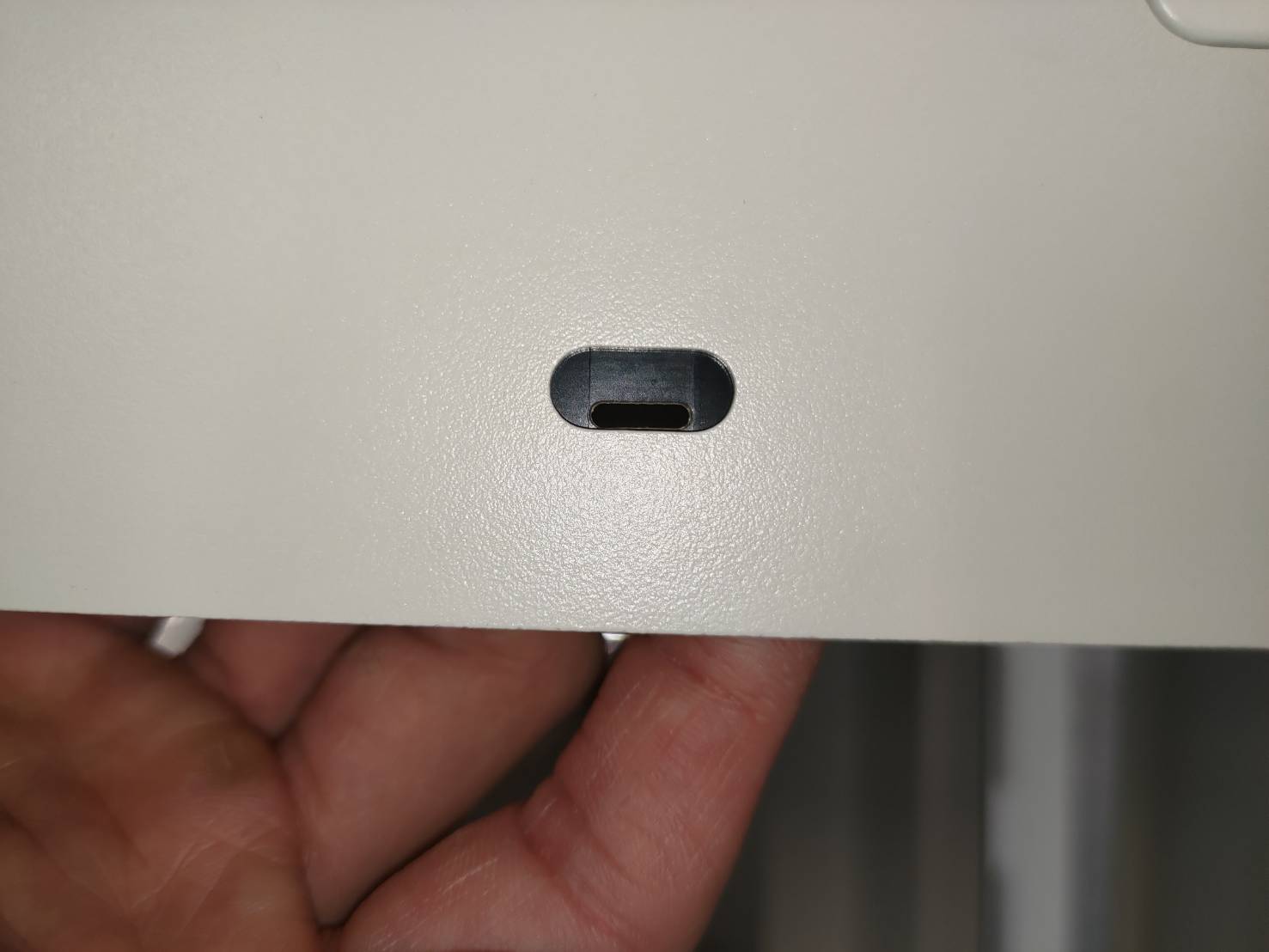

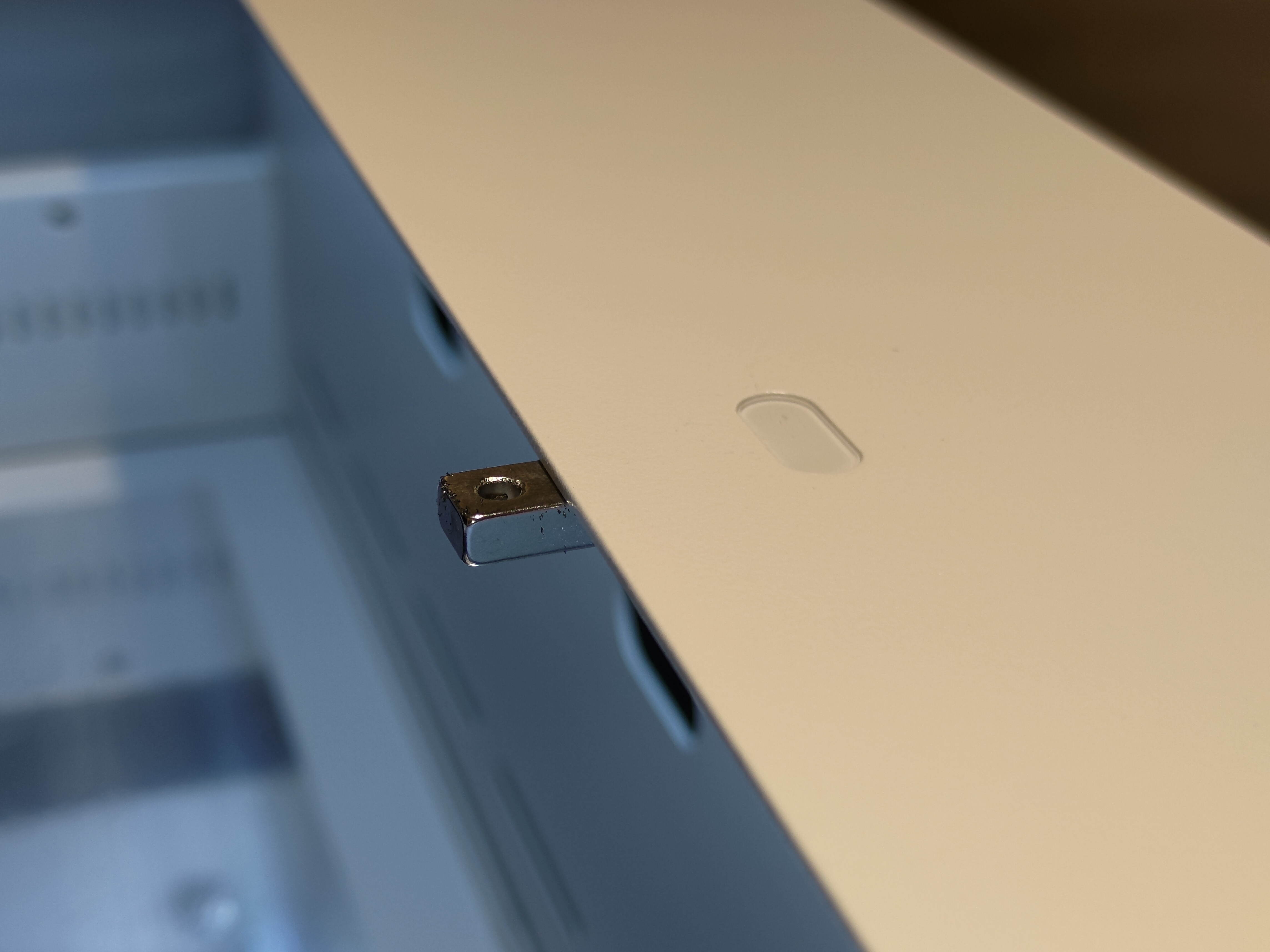

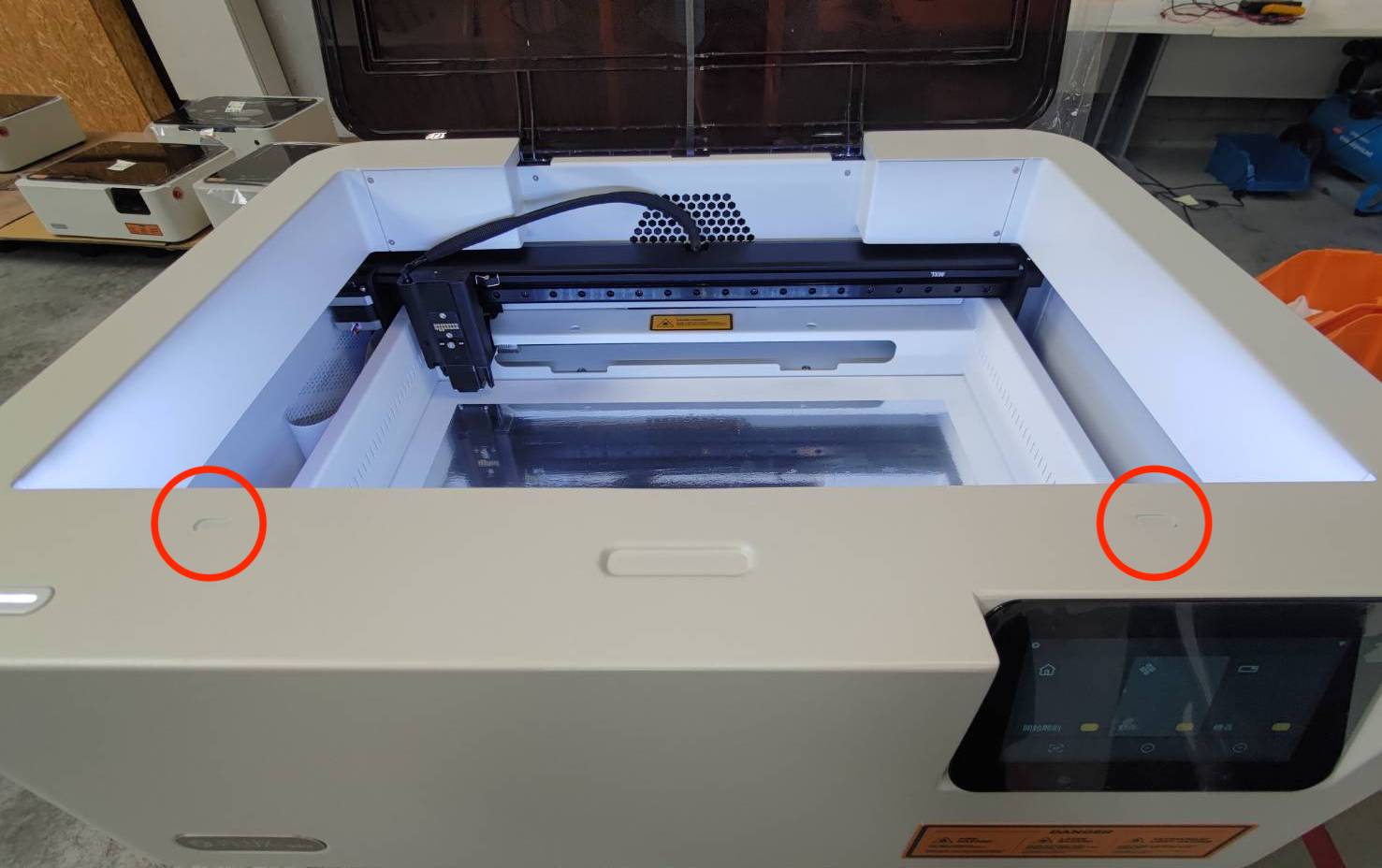

ضع القطع الزخرفية في فتحات الإطار.
(ضع المزيد من الصمغ القوي إذا لم تعد القطع لاصقة)
الخطوة 20
أوقف تشغيل الجهاز واقلبه. قم بربط جميع البراغي في الجزء السفلي.
يرجى ملاحظة أن القدم والبرغي المميزين يجب أن يكونا في موضع قريب من منافذ USB.
اقتراح:
يُفضل عدم إحكام ربط البراغي بالكامل في البداية، حيث قد تكون بعض البراغي غير متحاذية مما يصعب إدخالها. لذا، يُنصح بإحكام ربط جميع البراغي بعد تركيبها جميعًا.
الخطوة 21
اقلب الجهاز. حرّك قاعدة الوحدة للتأكد من إمكانية تحريكها بحرية.
|
|
الخطوة 22
حاول فك برغي القدم المطاطية القريب من منافذ USB ثم حاول تحريك قاعدة الوحدة مرة أخرى.
