ملاحظة
هذه المقالة لا تنطبق على منطقة الولايات المتحدة الأمريكية نظرًا لاختلاف تصميم الكاميرا عن المناطق الأخرى.
إذا كان جهاز Ador الخاص بك هو الإصدار الأمريكي، يرجى الرجوع إلى هذه المقالة: Ador الإصدار الأمريكي - استبدال وحدة الكاميرا

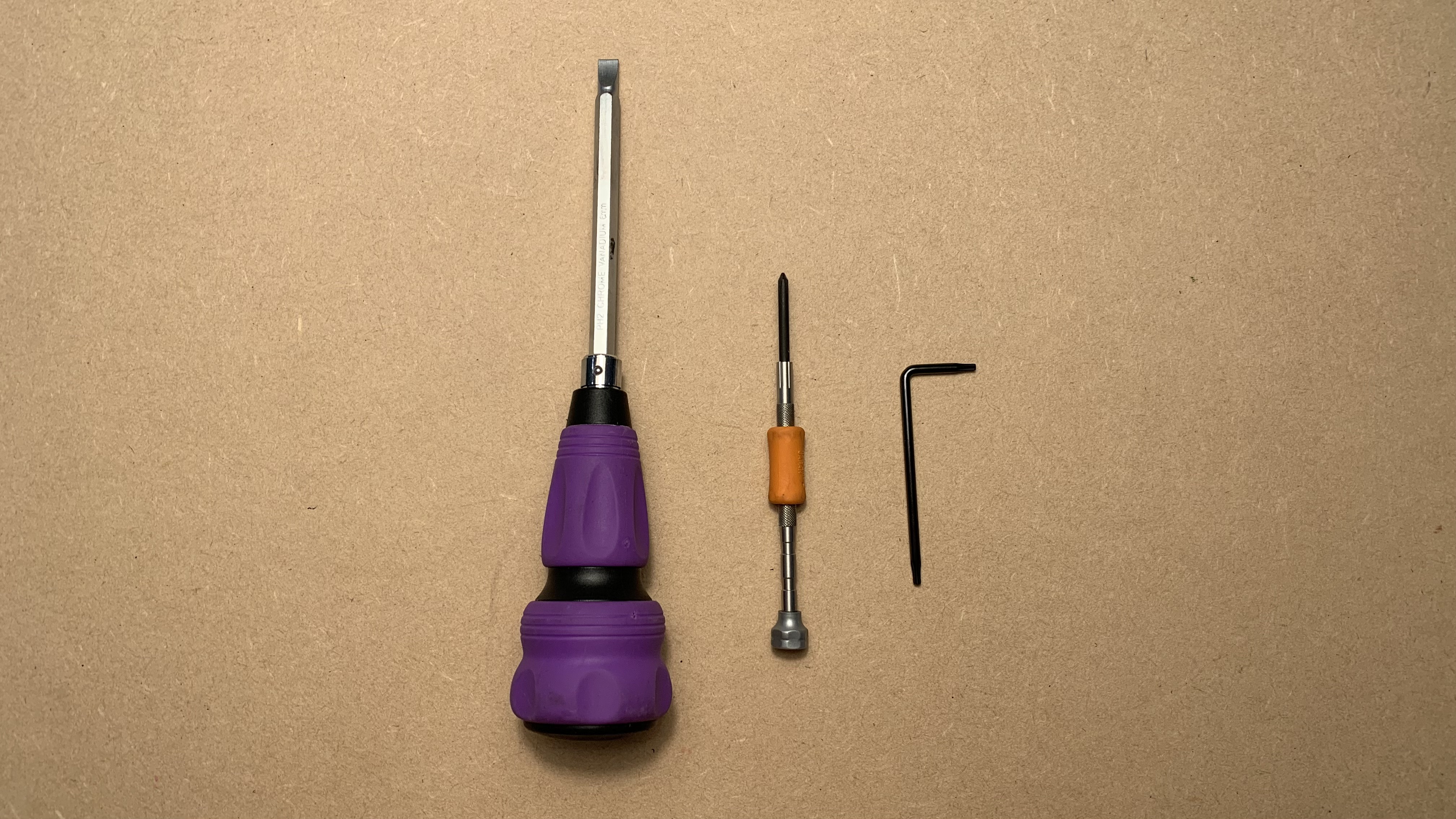

الأدوات المطلوبة
- مفك براغي Torx T8
- مفك براغي فيليبس (صغير)
- أداة كشط أو مفك براغي مسطح الرأس

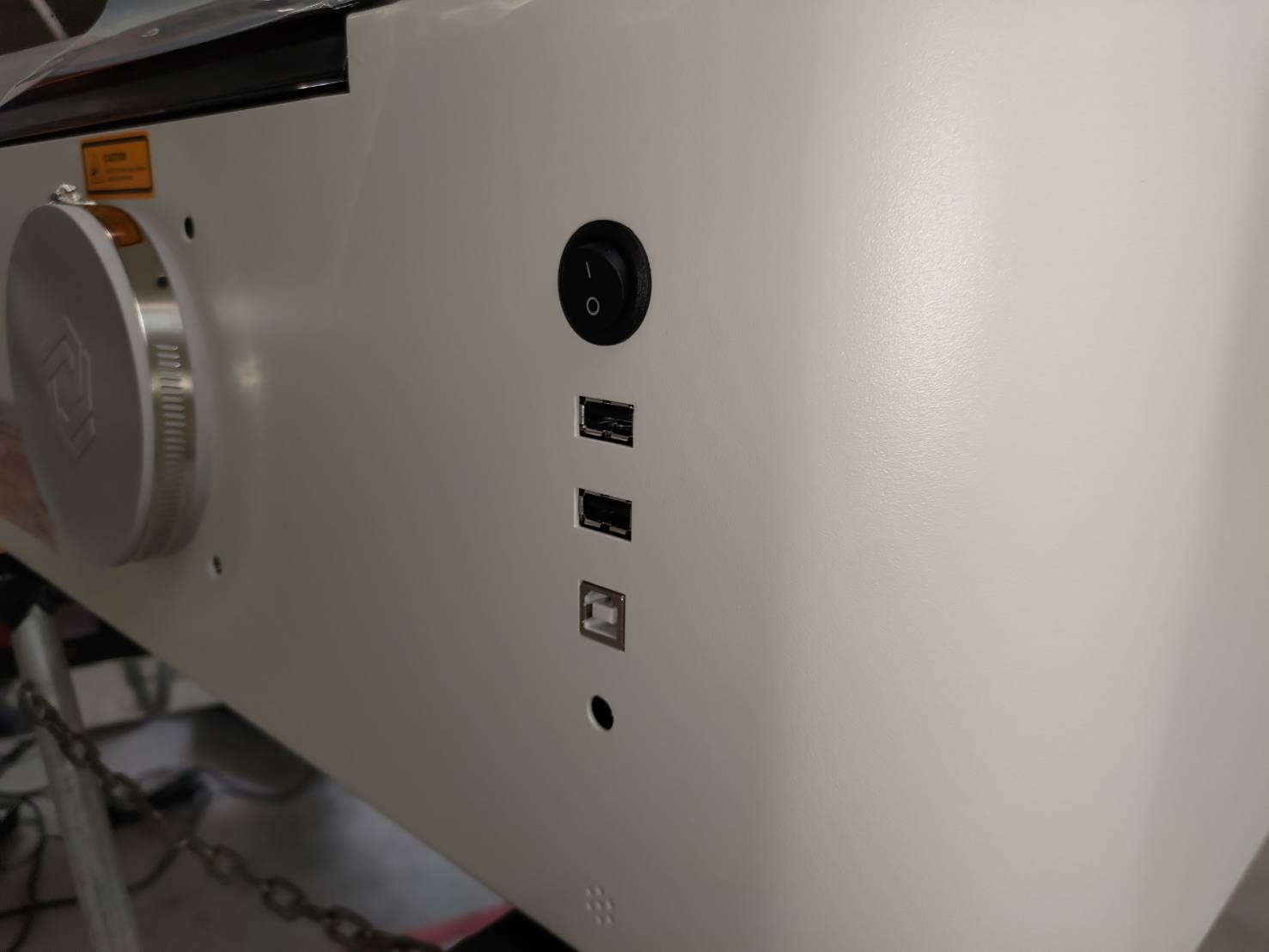

الخطوة 1 - أوقف تشغيل الجهاز وافصل سلك الطاقة
الخطوة 2 - فك البراغي الموجودة على اللوحة
برغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان)

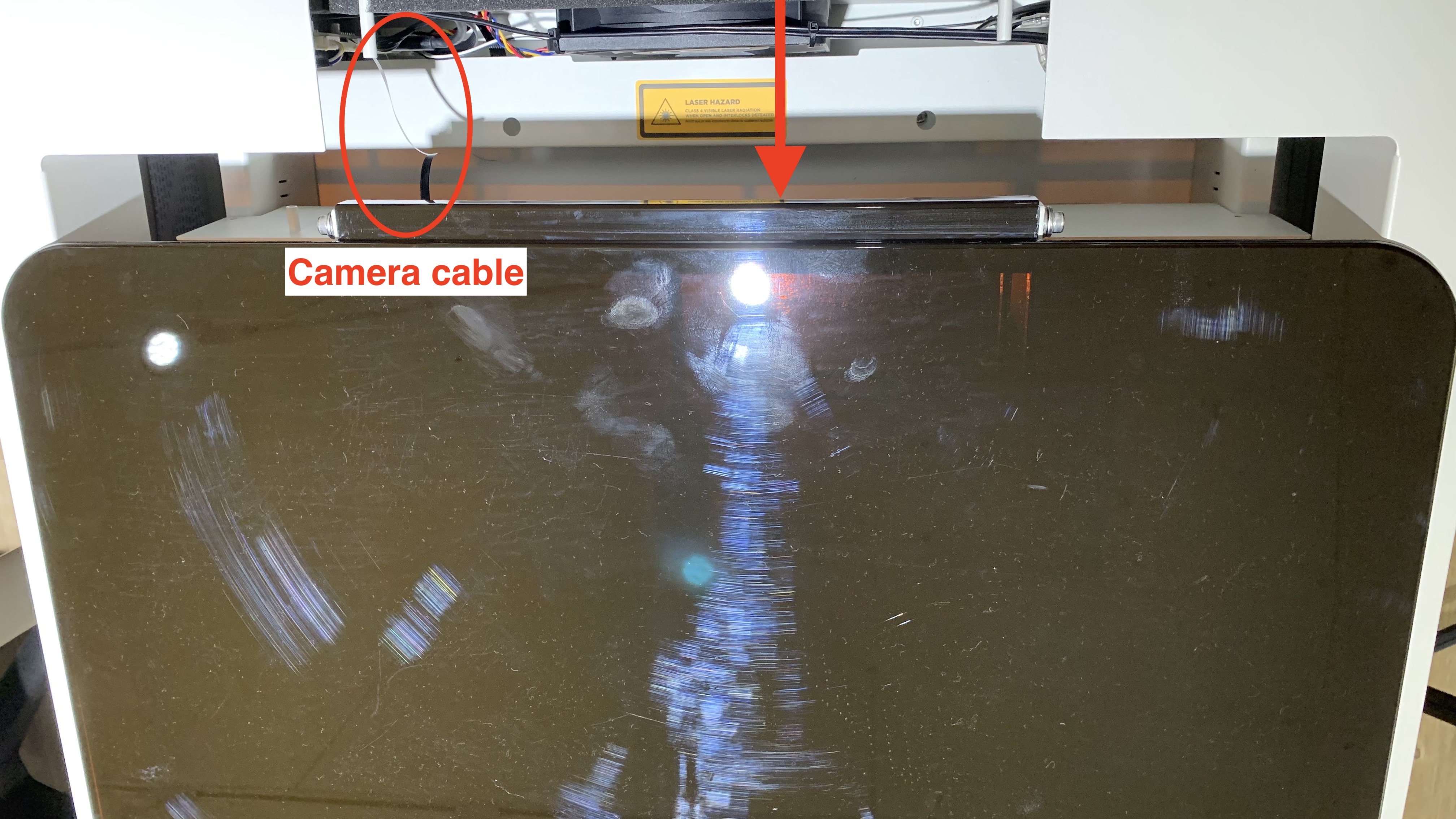

الخطوة 3 - حرك اللوحة وغطاء الباب للأمام قليلاً

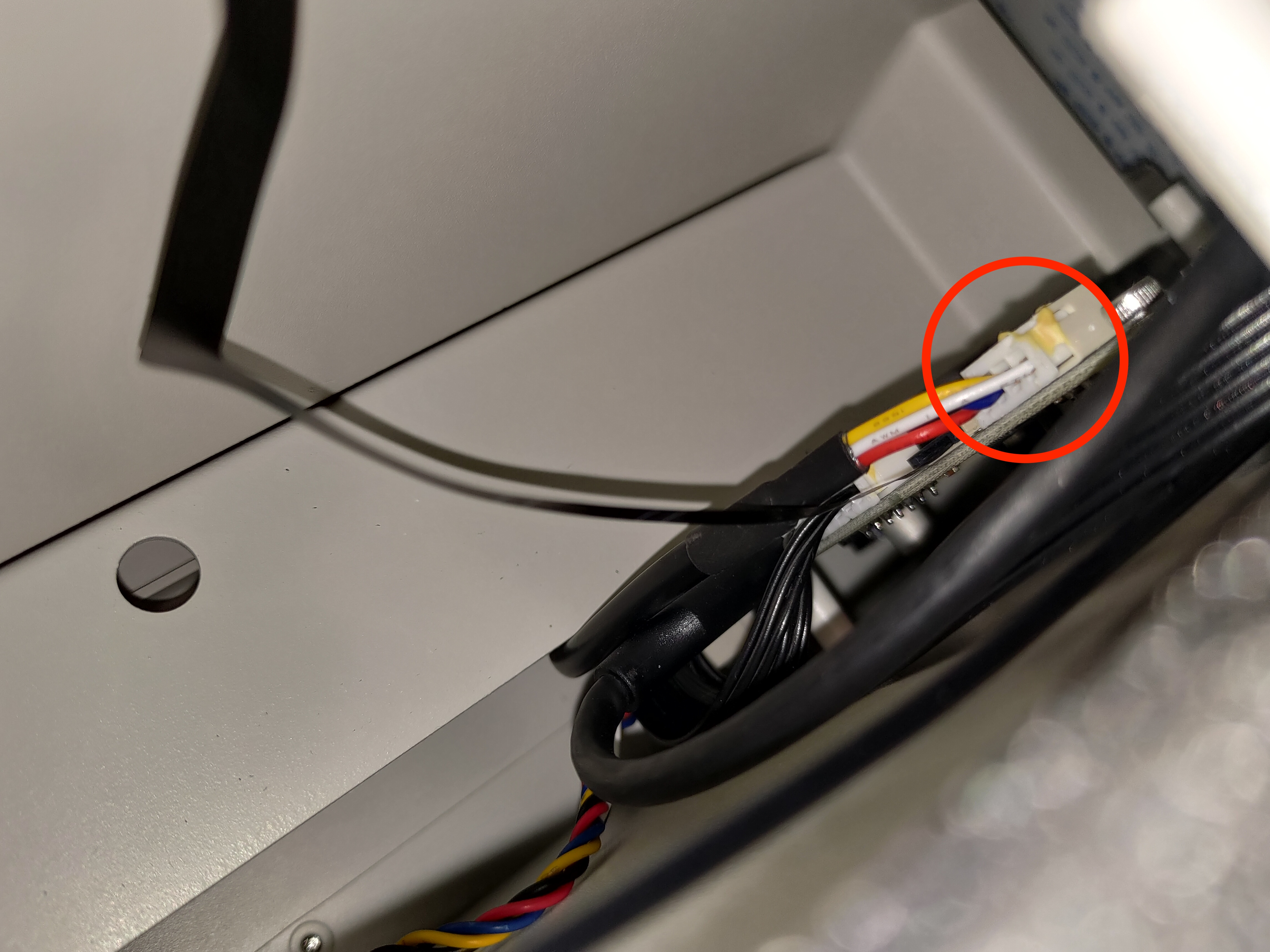

الخطوة 4 - افصل كابل المحرك
بعد فصل هذا الكابل، سيصبح من الأسهل إزالة كابل الكاميرا.

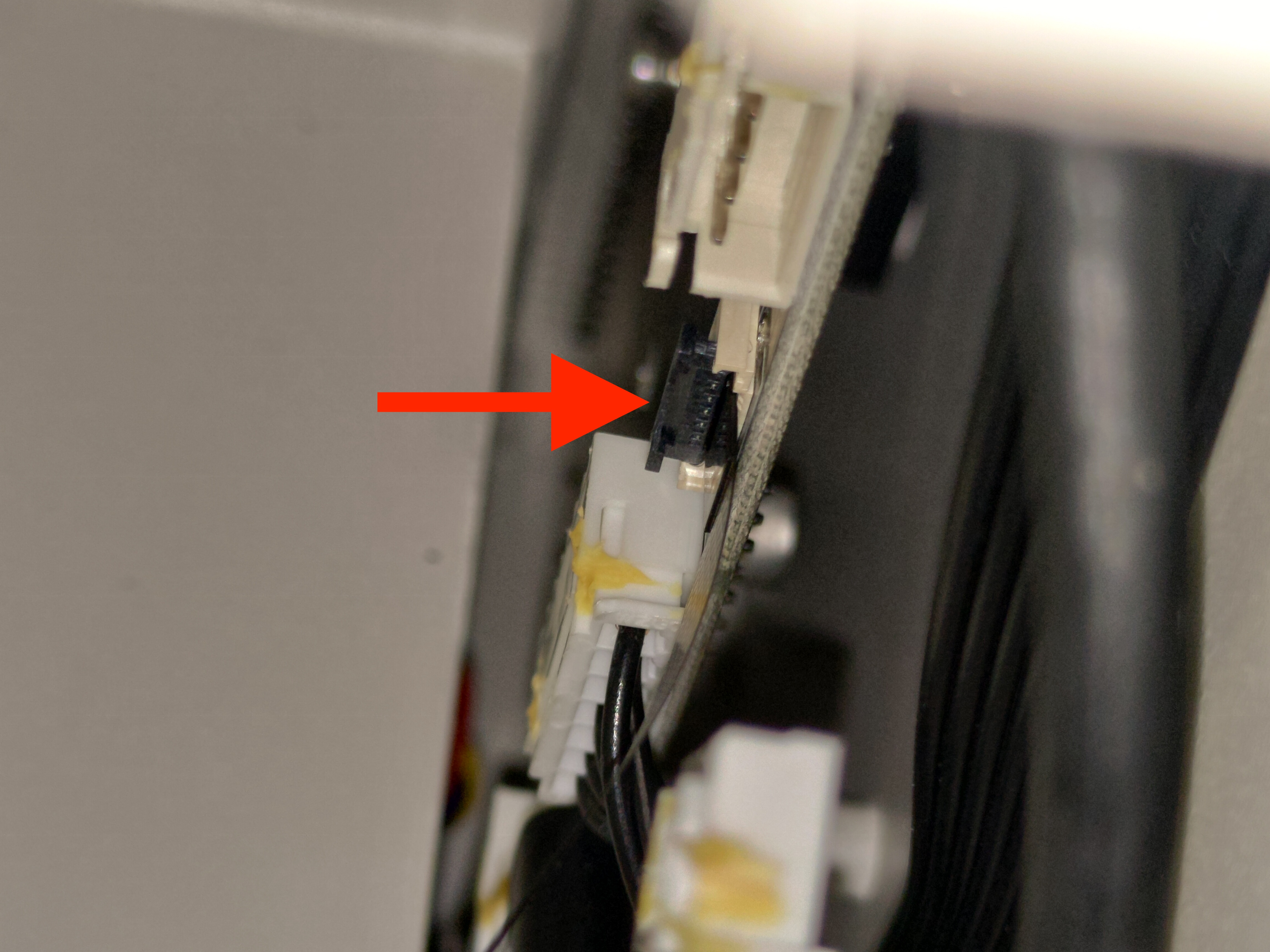

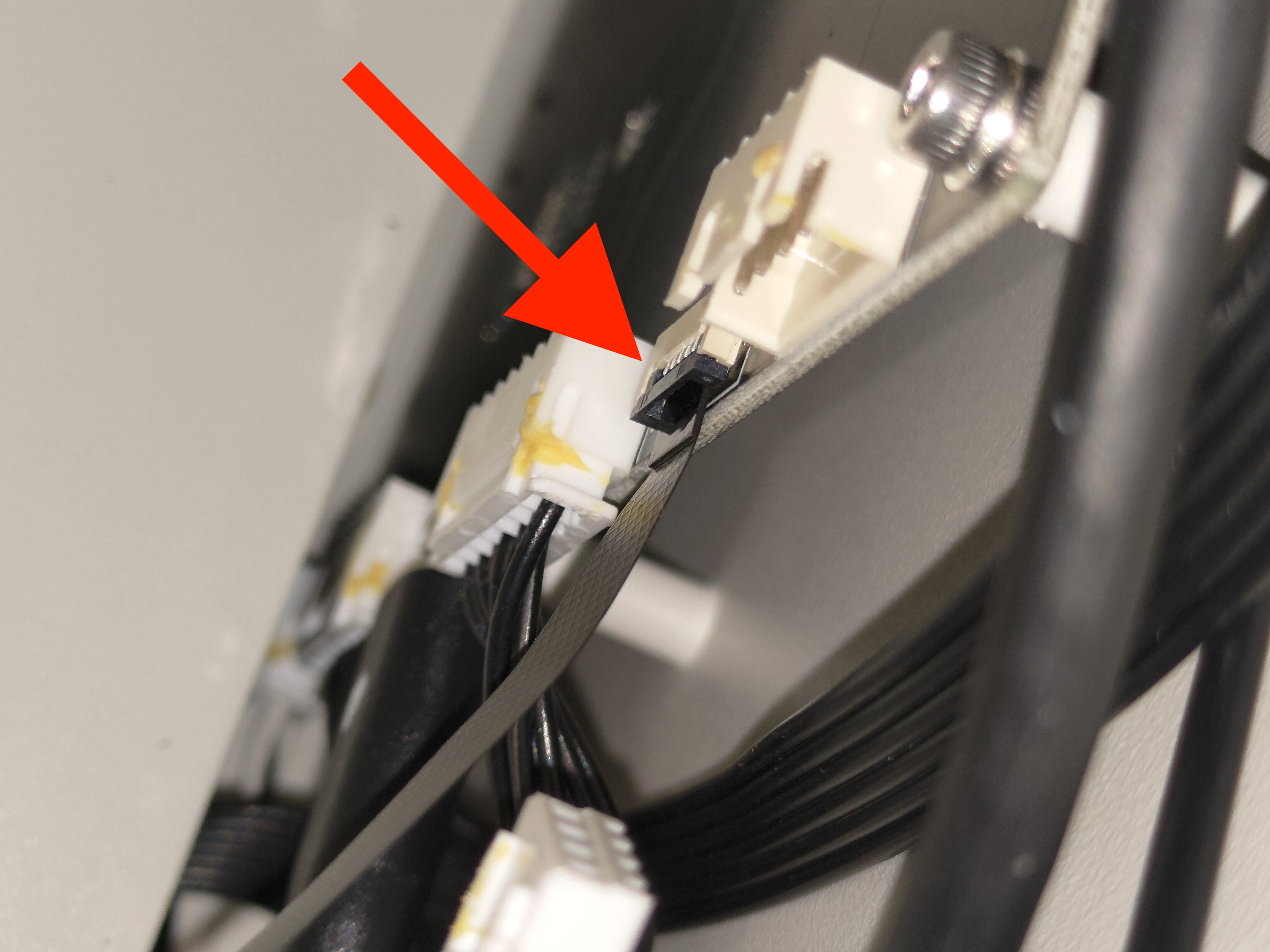

الخطوة 5 - افصل كابل الكاميرا
يرجى الانتباه إلى وجود مشبك يثبت الكابل. افتح المشبك لإزالة كابل الكاميرا.
المشبك مغلق:
المشبك مفتوح:
اسحب الكابل للخارج:

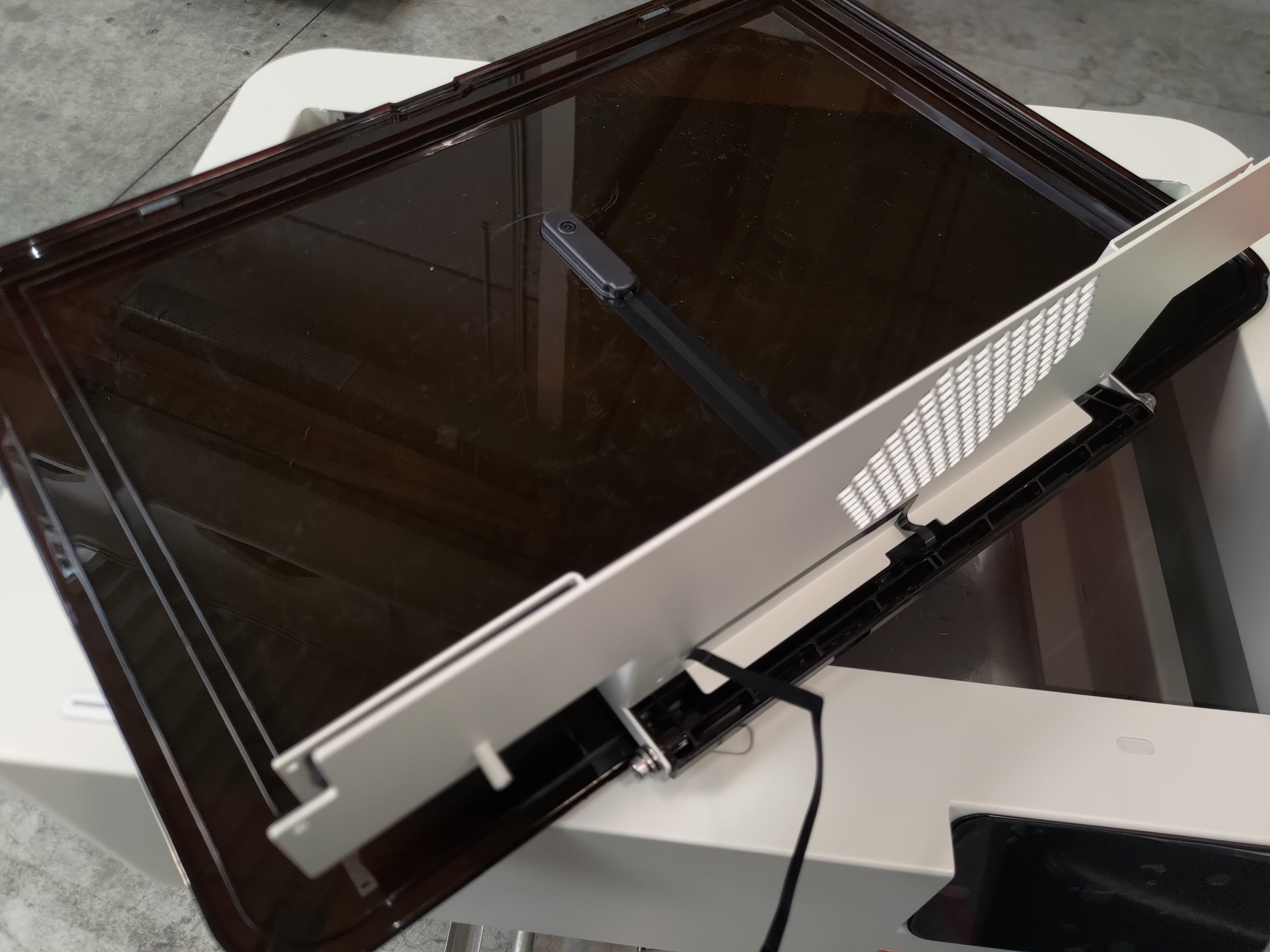

الخطوة 6 - إزالة اللوحة وغطاء الباب

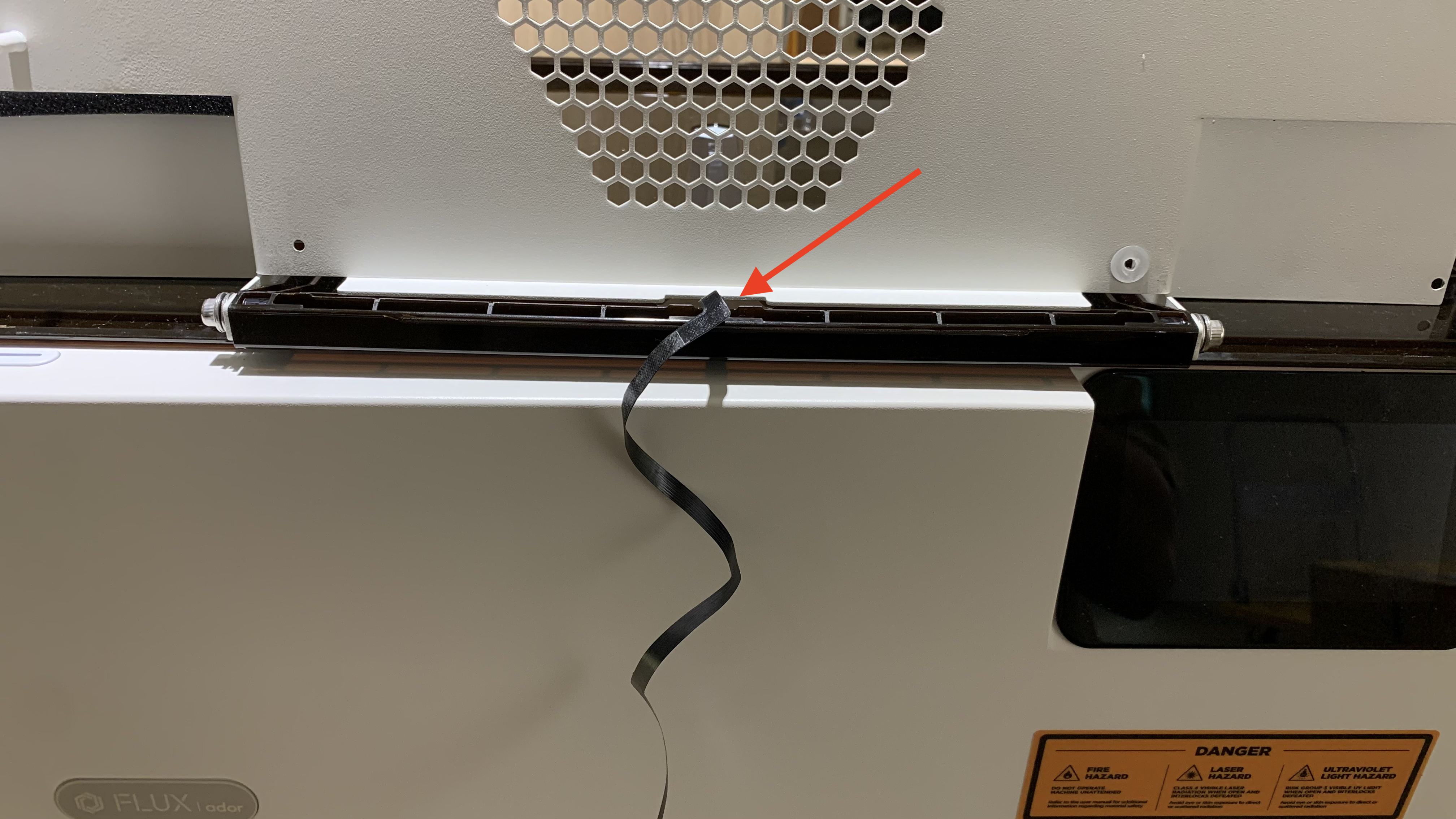

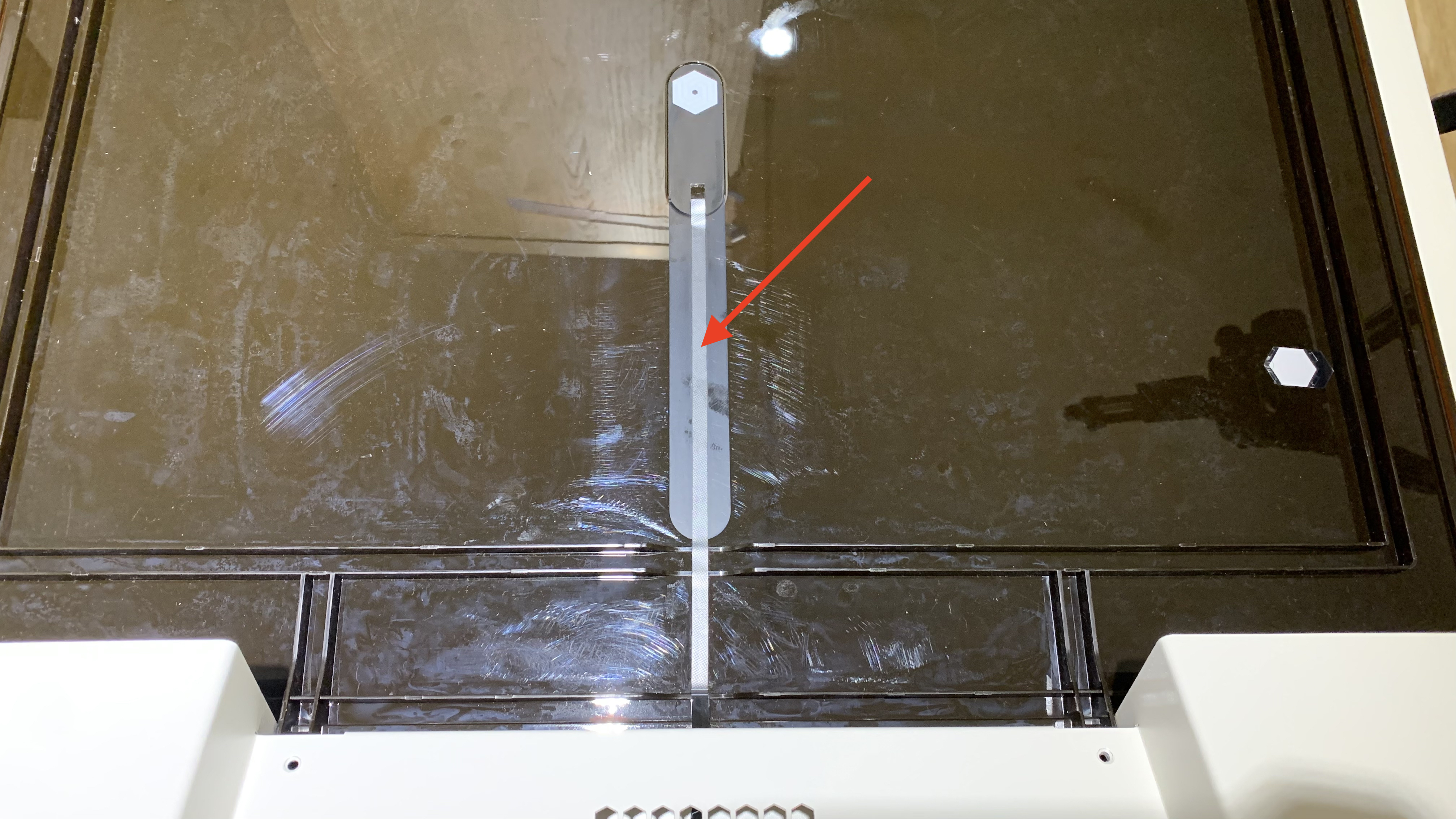

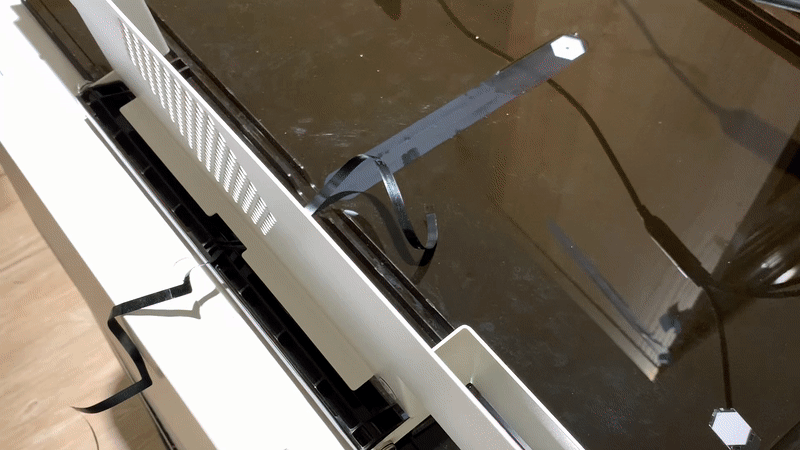

الخطوة 7 - فصل كابل الكاميرا من الغطاء
يمكنك تجاوز هذه الخطوة إذا لم يكن الكابل بحاجة للتغيير.

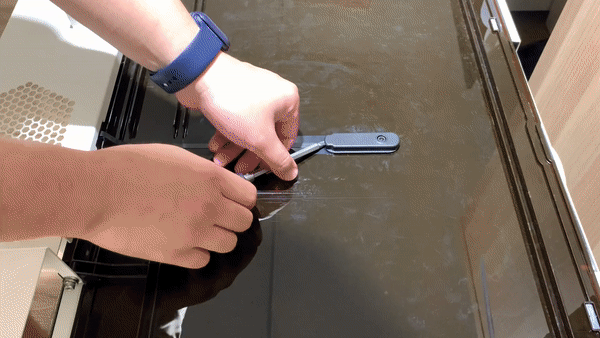

الخطوة 8 - إزالة لوحة وحدة الكاميرا
قد يؤدي استخدام القوة المباشرة لرفع لوحة وحدة الكاميرا (الملتصقة بالكاميرا) إلى انفصال كابل الكاميرا.

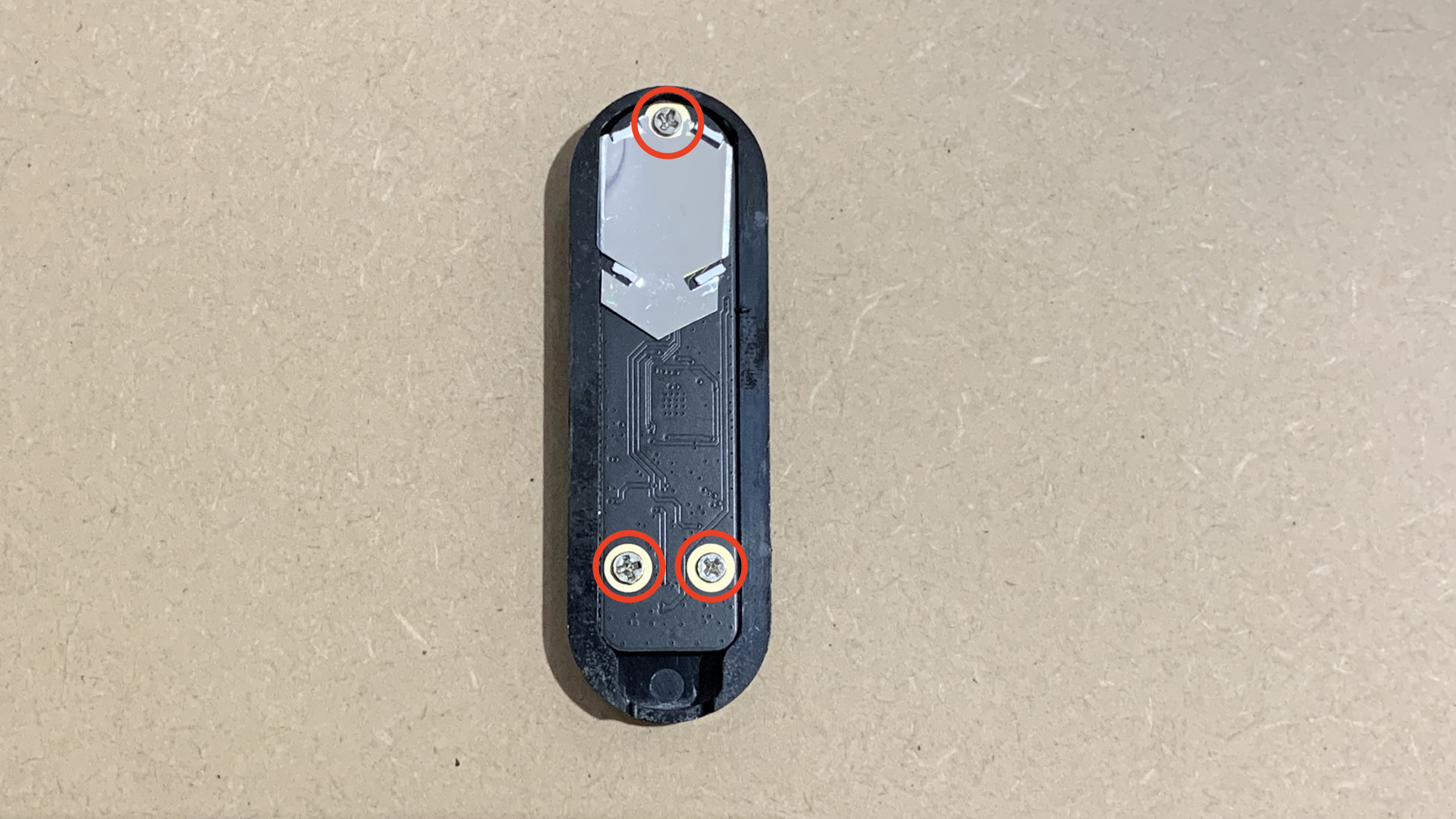

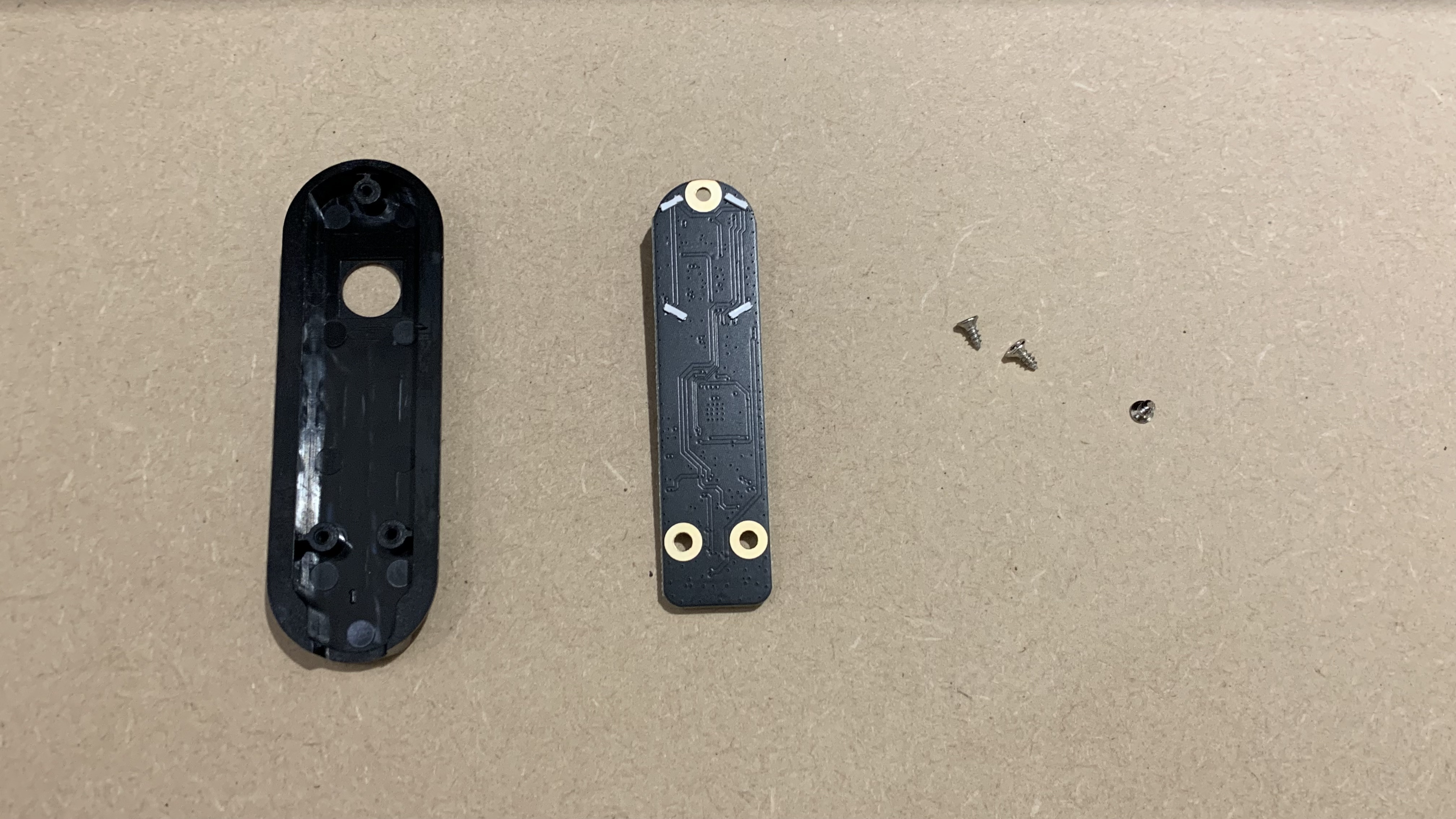

الخطوة 9 - فصل وحدة الكاميرا عن اللوحة

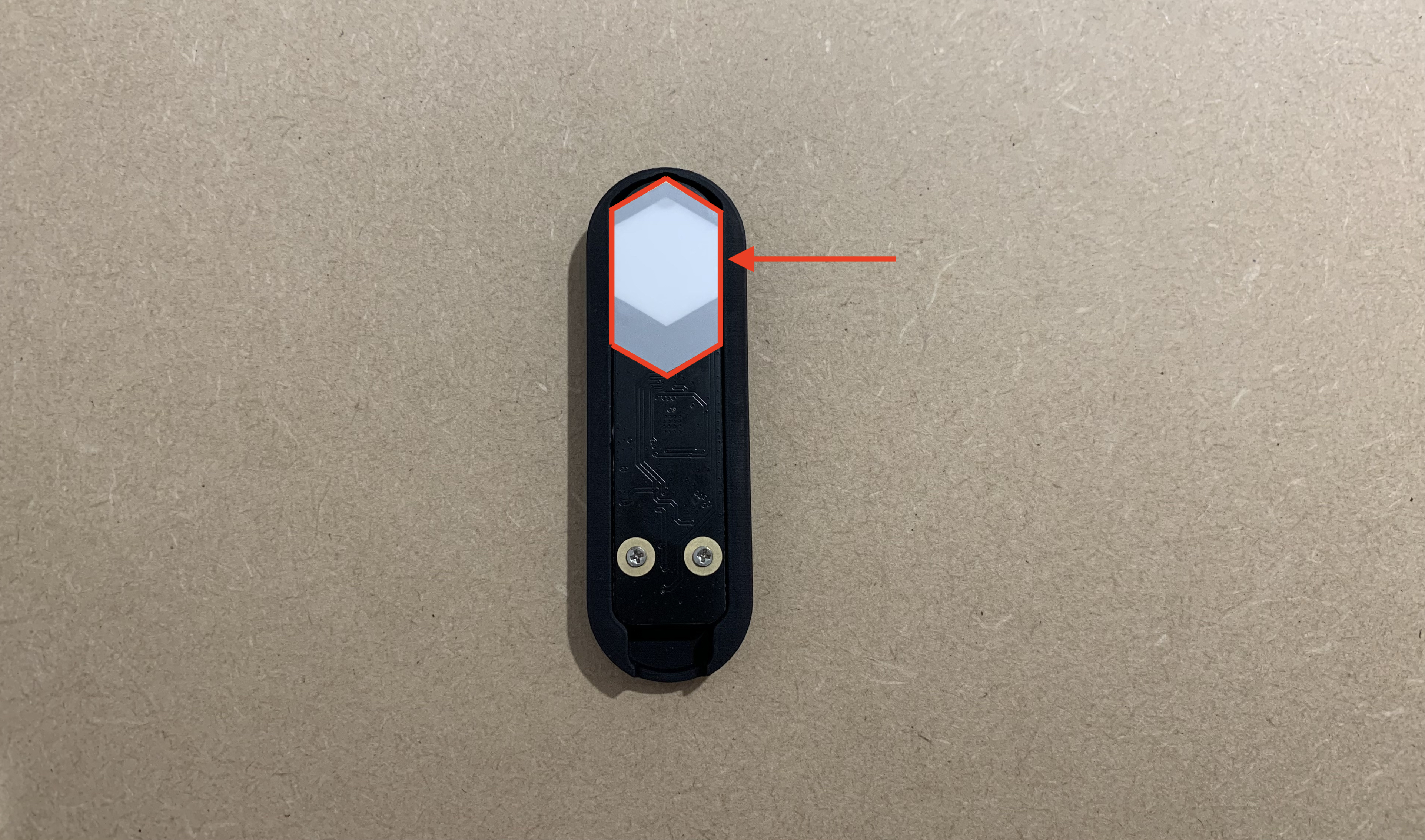

قم أولاً بإزالة لوحة توصيل الضوء الموجودة أعلى وحدة الكاميرا. قم بفك البراغي الثلاثة.

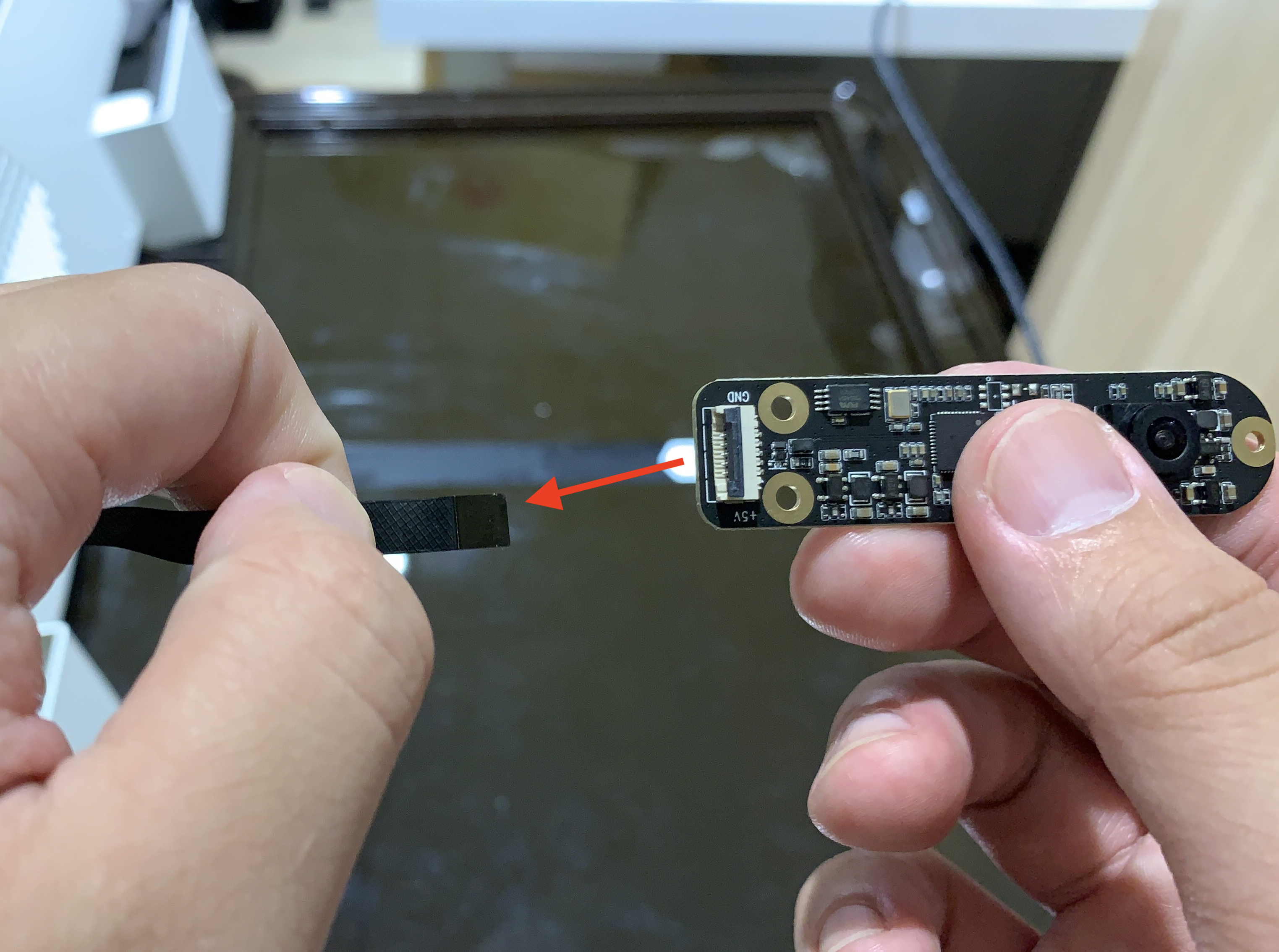

الخطوة 10 - إزالة كابل الكاميرا

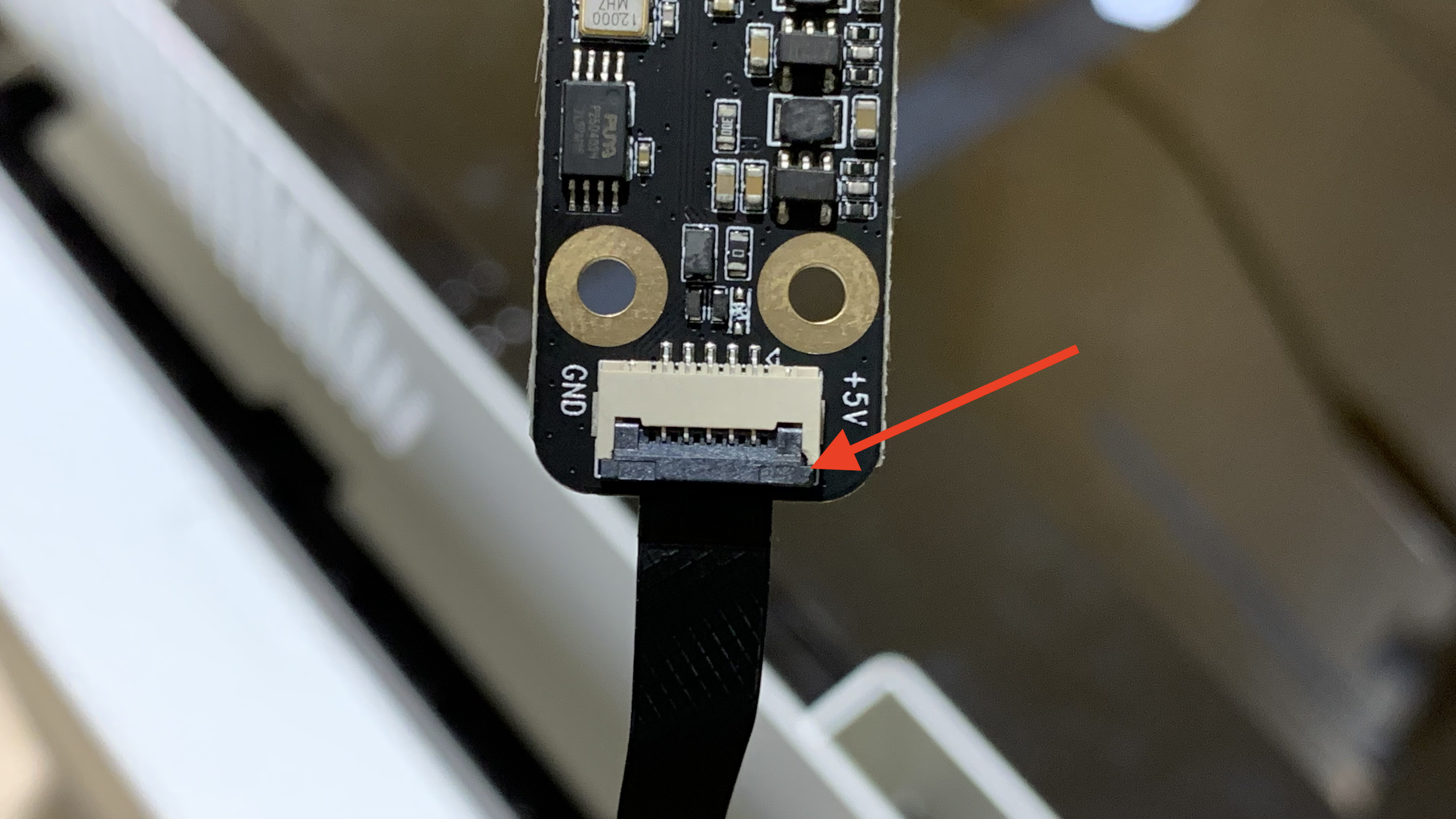

افتح المشبك لتحرير الكابل وإزالته.

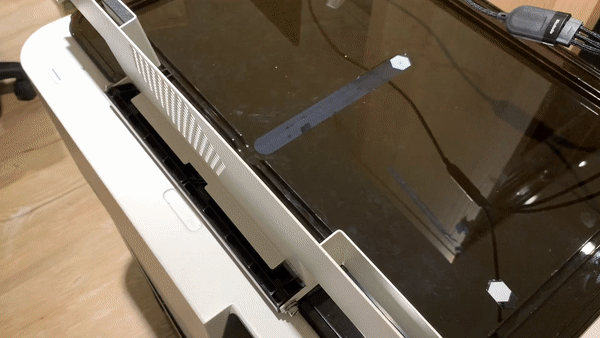

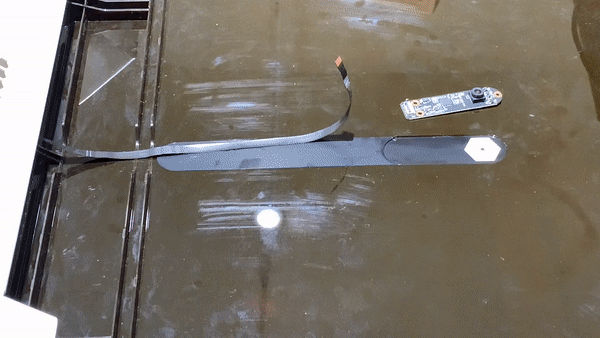

الخطوة 11 - تمرير كابل الكاميرا الجديد عبر اللوحة والغطاء
يمكنك تجاوز هذه الخطوة إذا لم يكن الكابل بحاجة للتغيير.

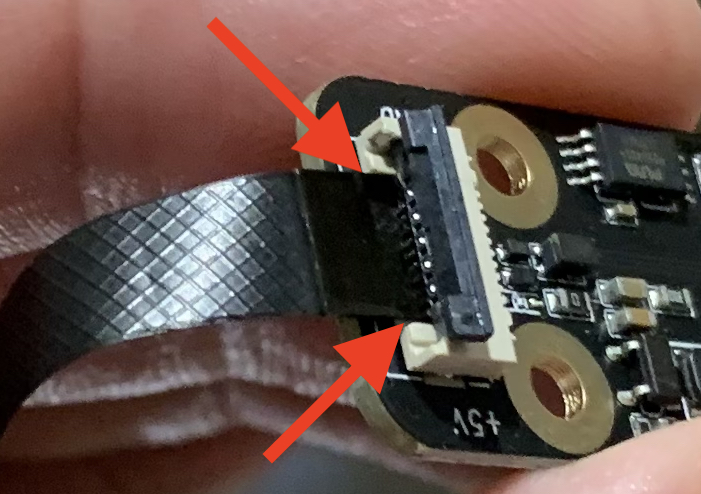

الخطوة 12 - إدخال كابل الكاميرا في وحدة الكاميرا
قم بتركيب كابل الكاميرا على الوحدة بحيث يكون السطح المعدني متجهًا للأسفل. أغلق المشبك لتثبيته، ثم اسحبه برفق للتأكد من إحكام تثبيته.
يرجى التأكد من تركيب كابل الكاميرا بشكل صحيح في الموصل.

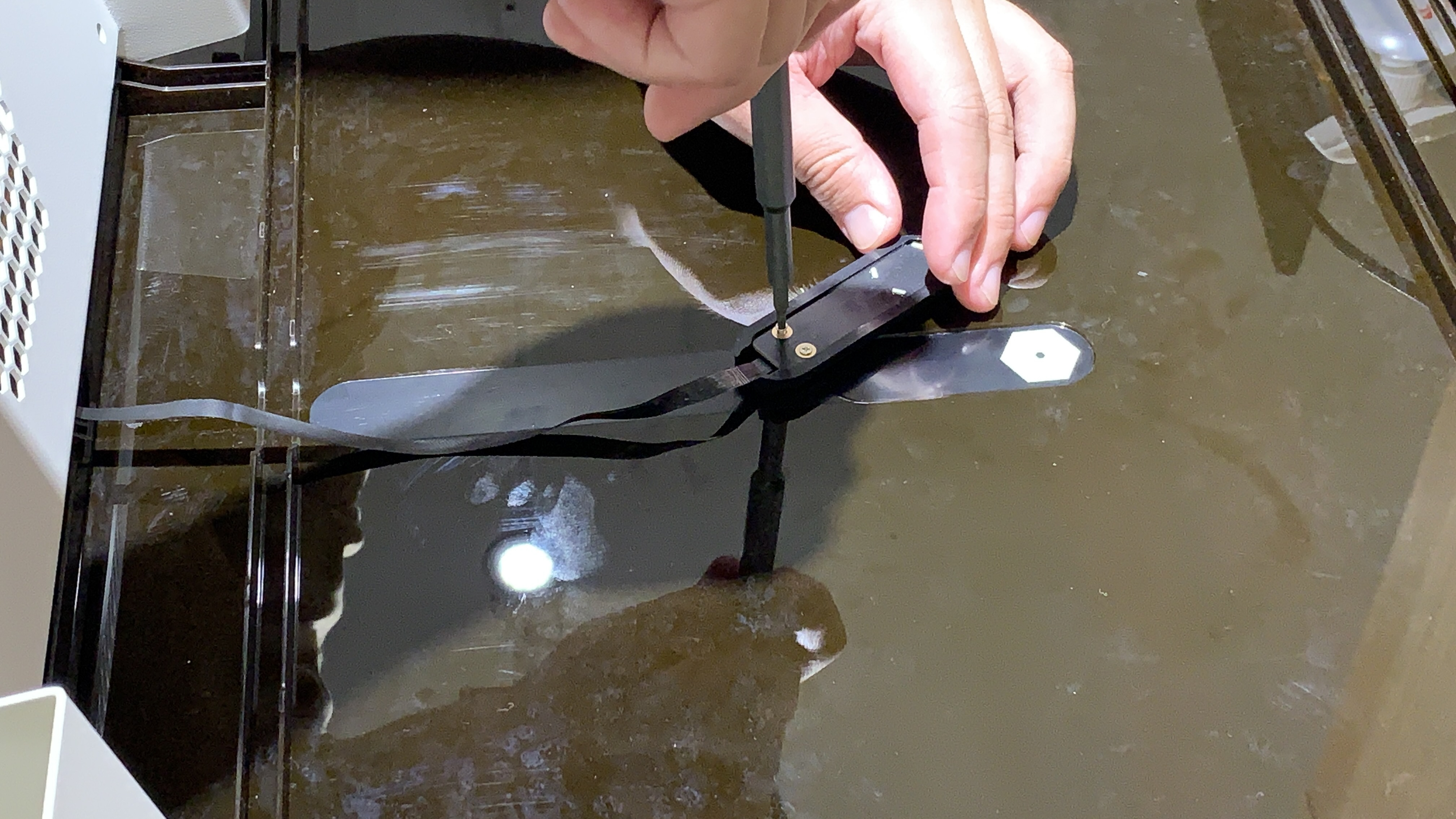

الخطوة 13 - تثبيت وحدة الكاميرا على لوحة وحدة الكاميرا
قم بربط البراغي الثلاثة.

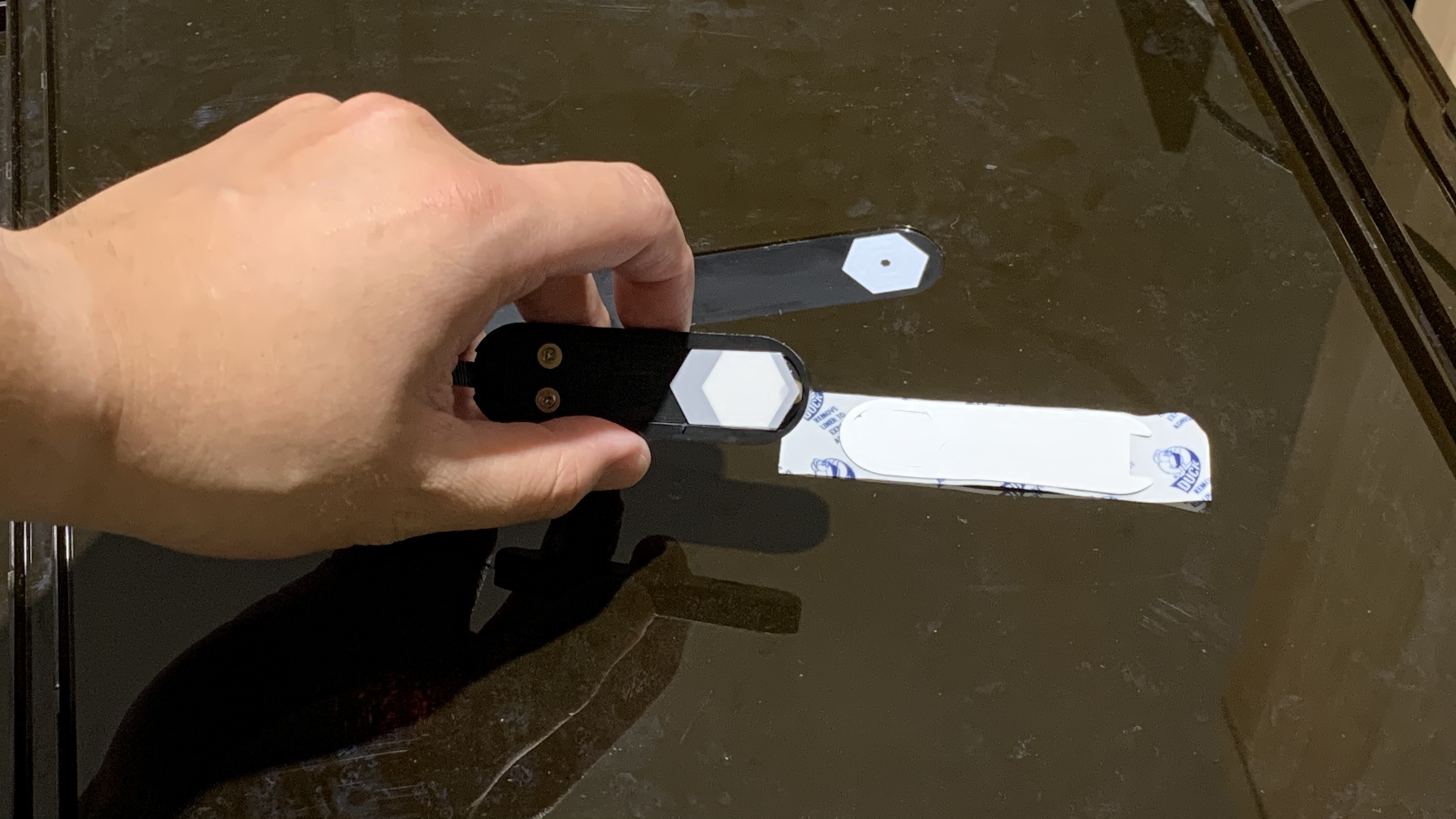

ألصق لوحة توصيل الضوء الجديدة على وحدة الكاميرا.

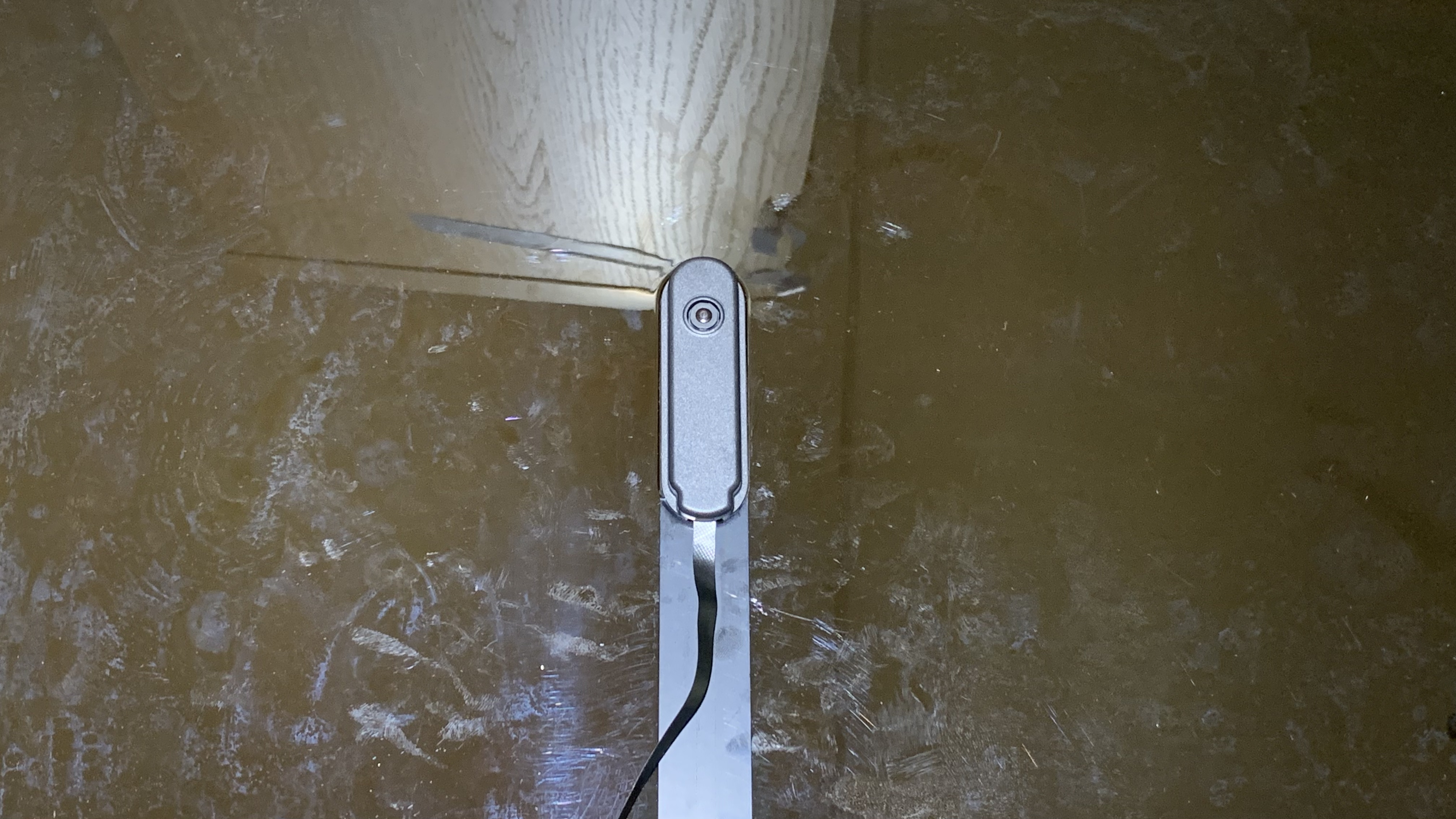

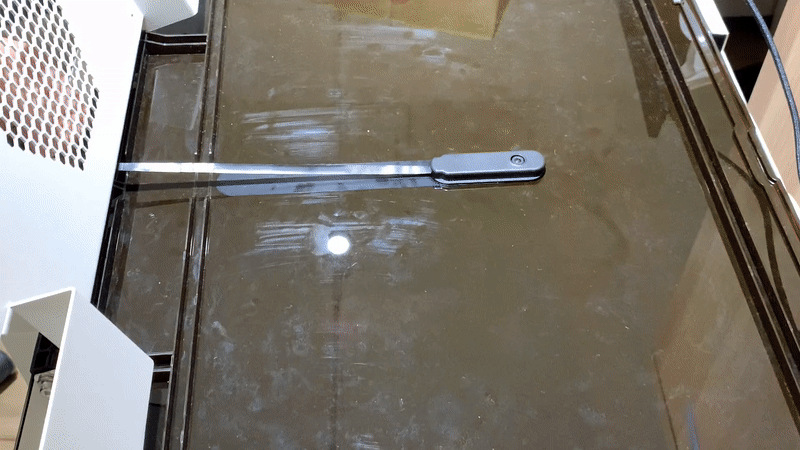

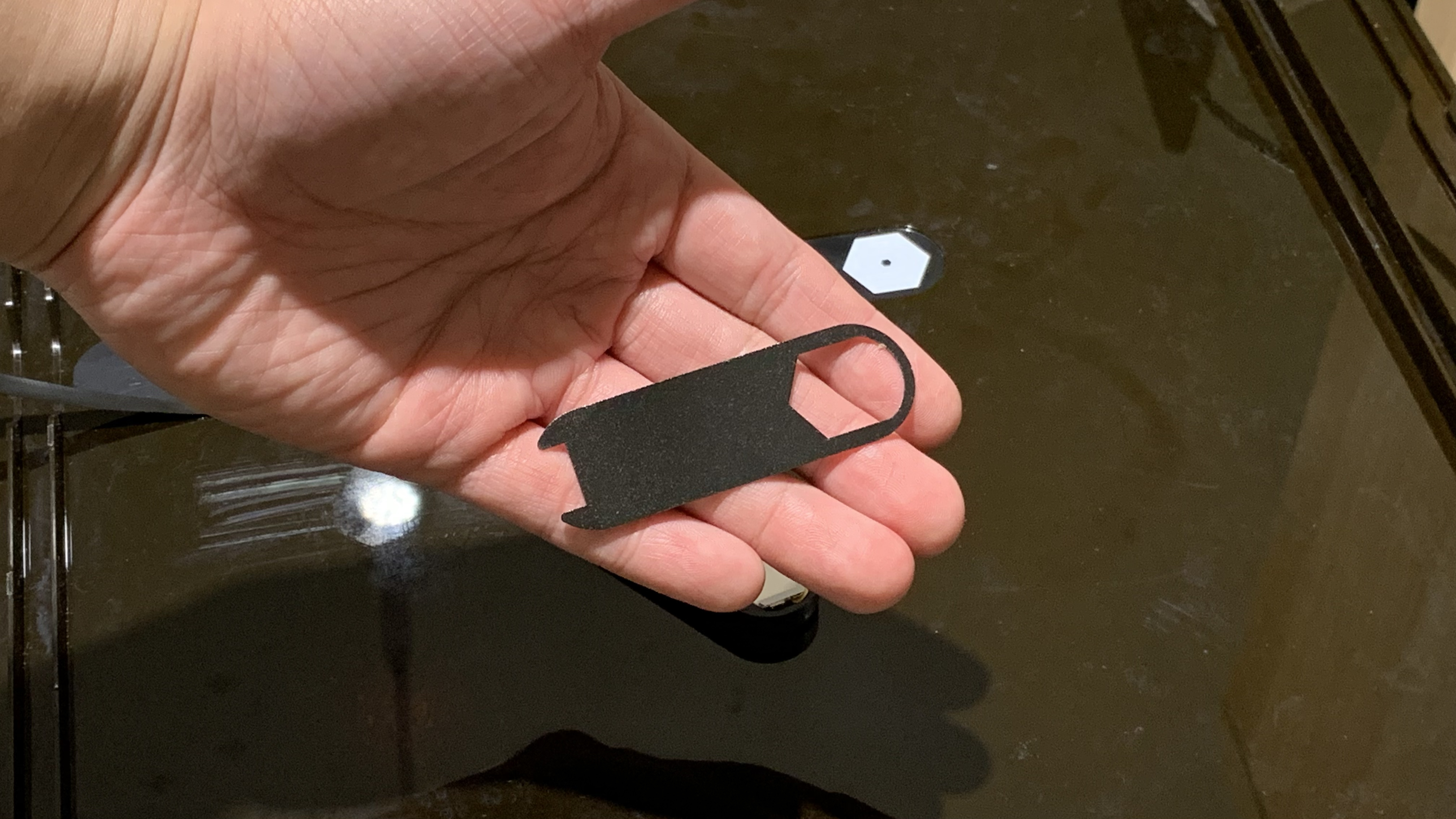

استخدم الشريط اللاصق لتثبيت لوحة وحدة الكاميرا على الغطاء.

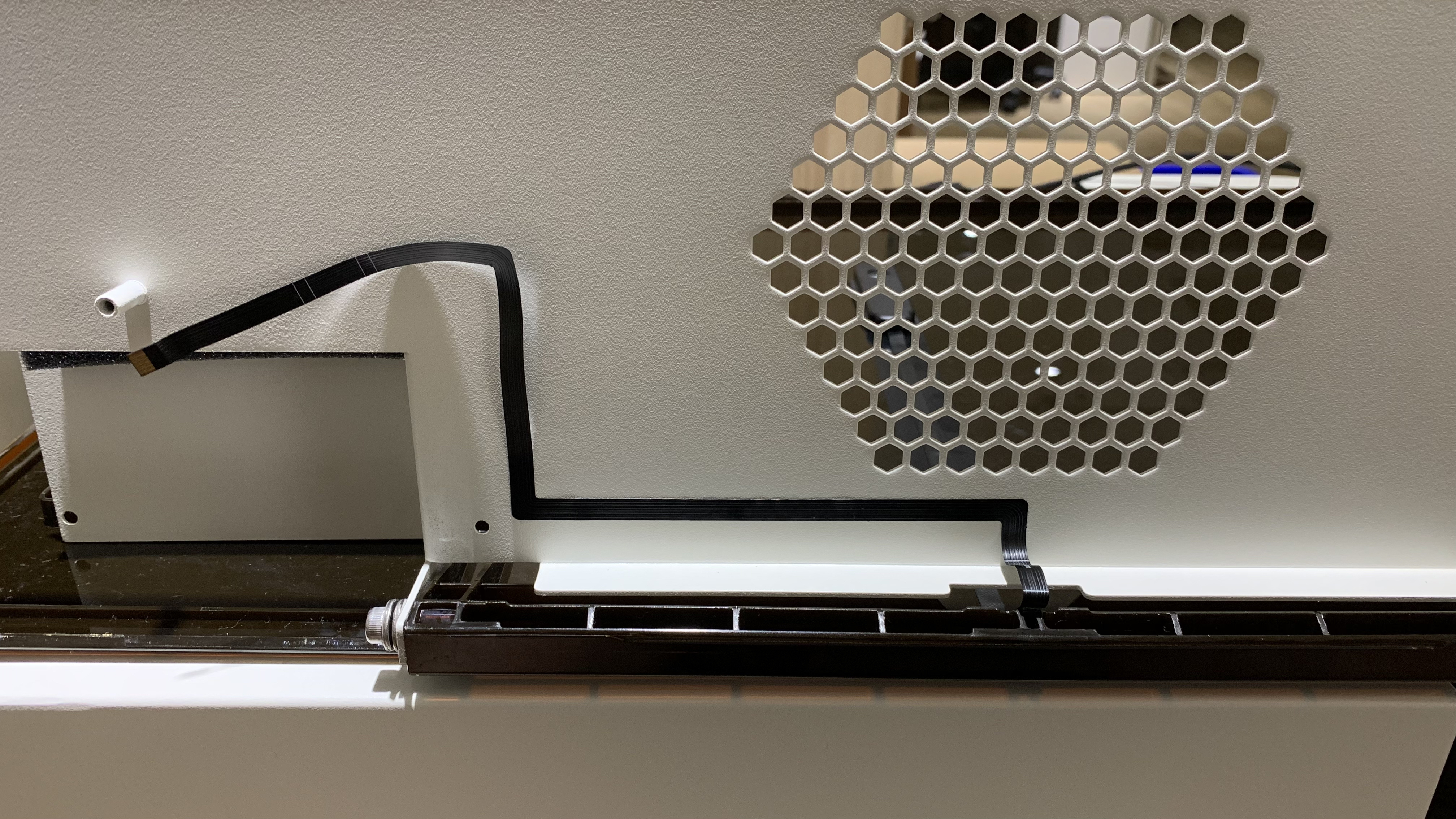

الخطوة 14 - تثبيت كابل الكاميرا
يمكنك تجاوز هذه الخطوة إذا لم يكن الكابل بحاجة للتغيير.

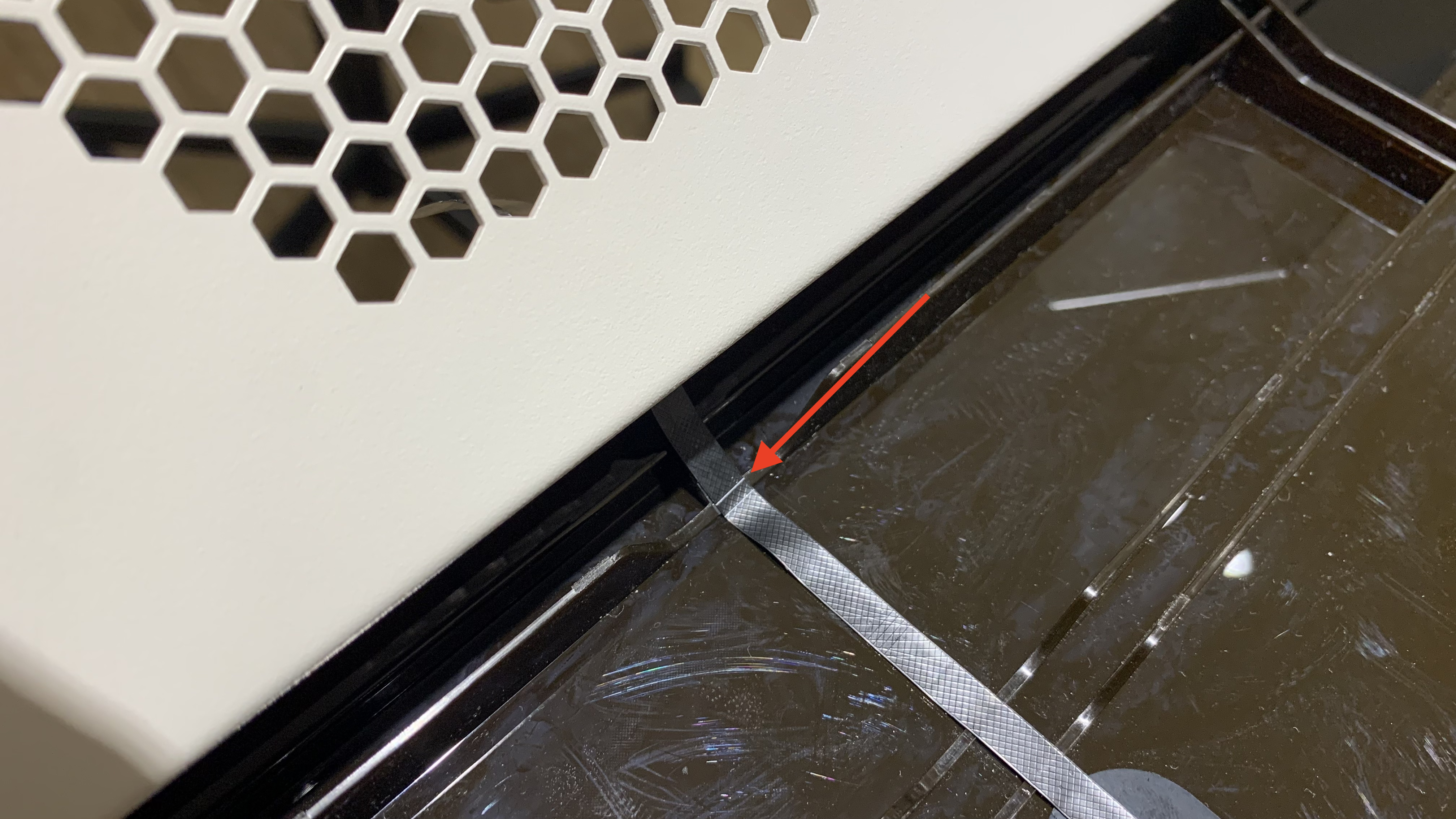

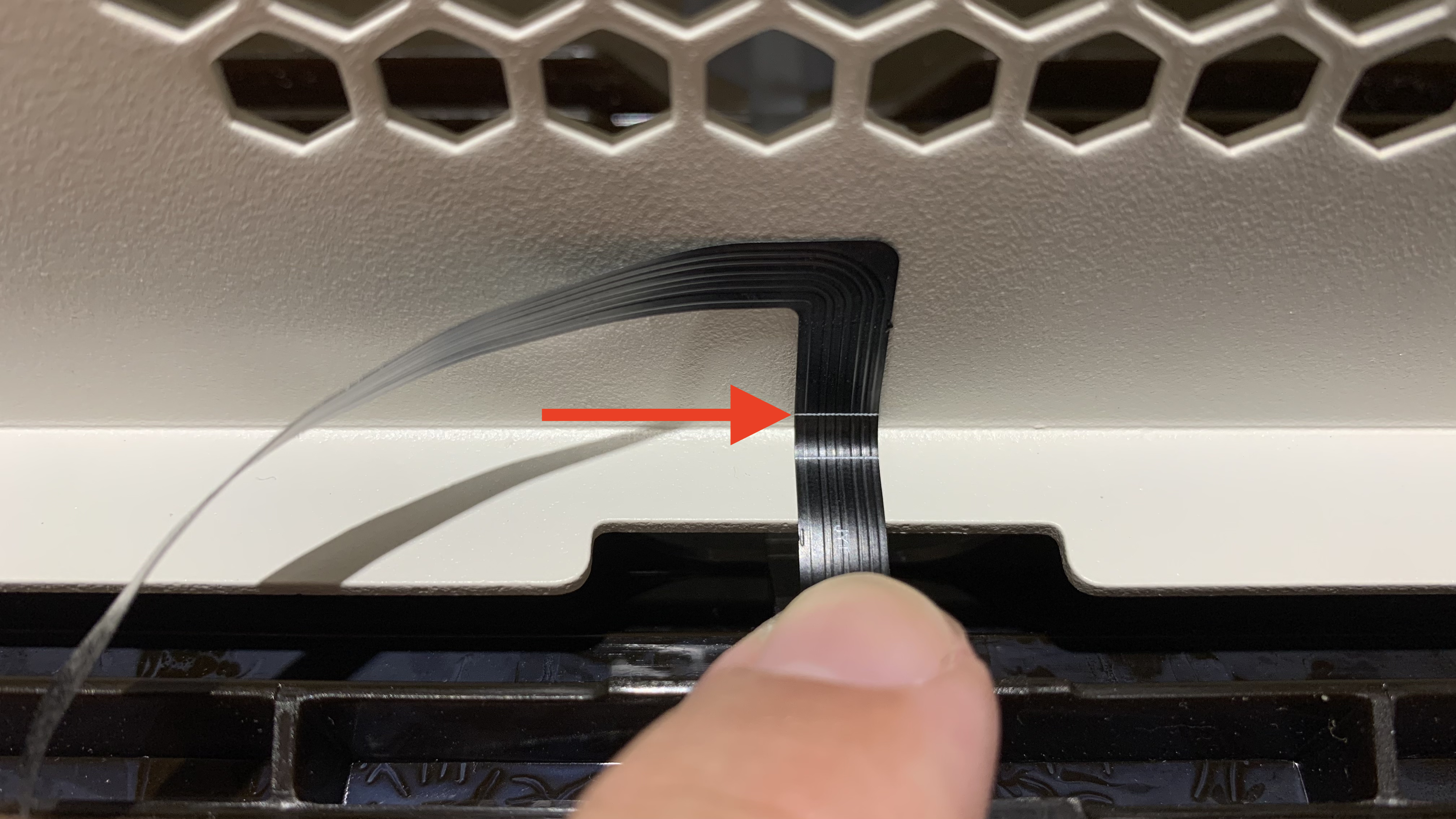

يشير الخطان الأبيضان إلى موضع المنحنى.

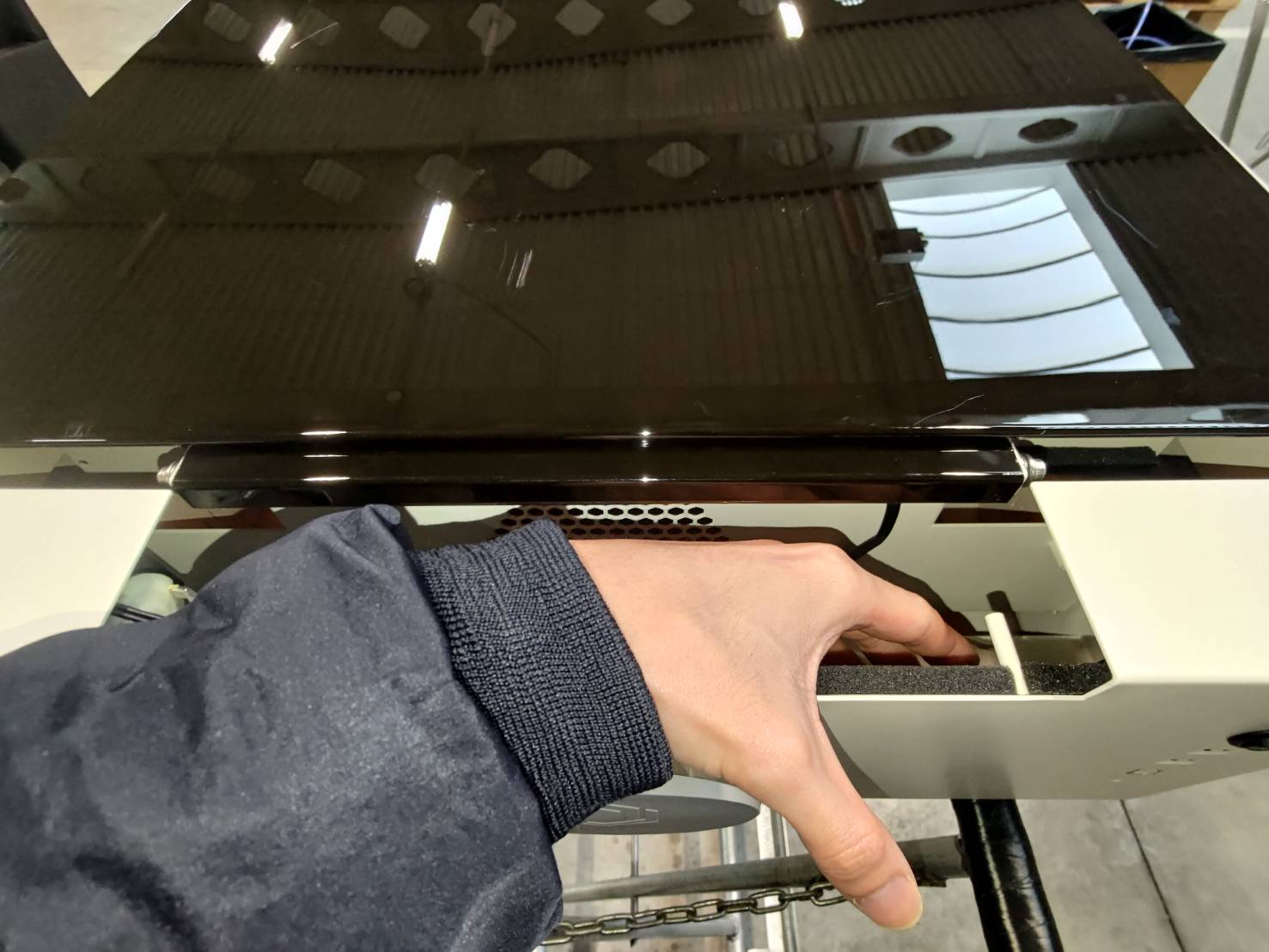

الخطوة 15 - ضع اللوحة وغطاء الباب في الأعلى
اترك مساحة تسمح لليدين بالوصول.

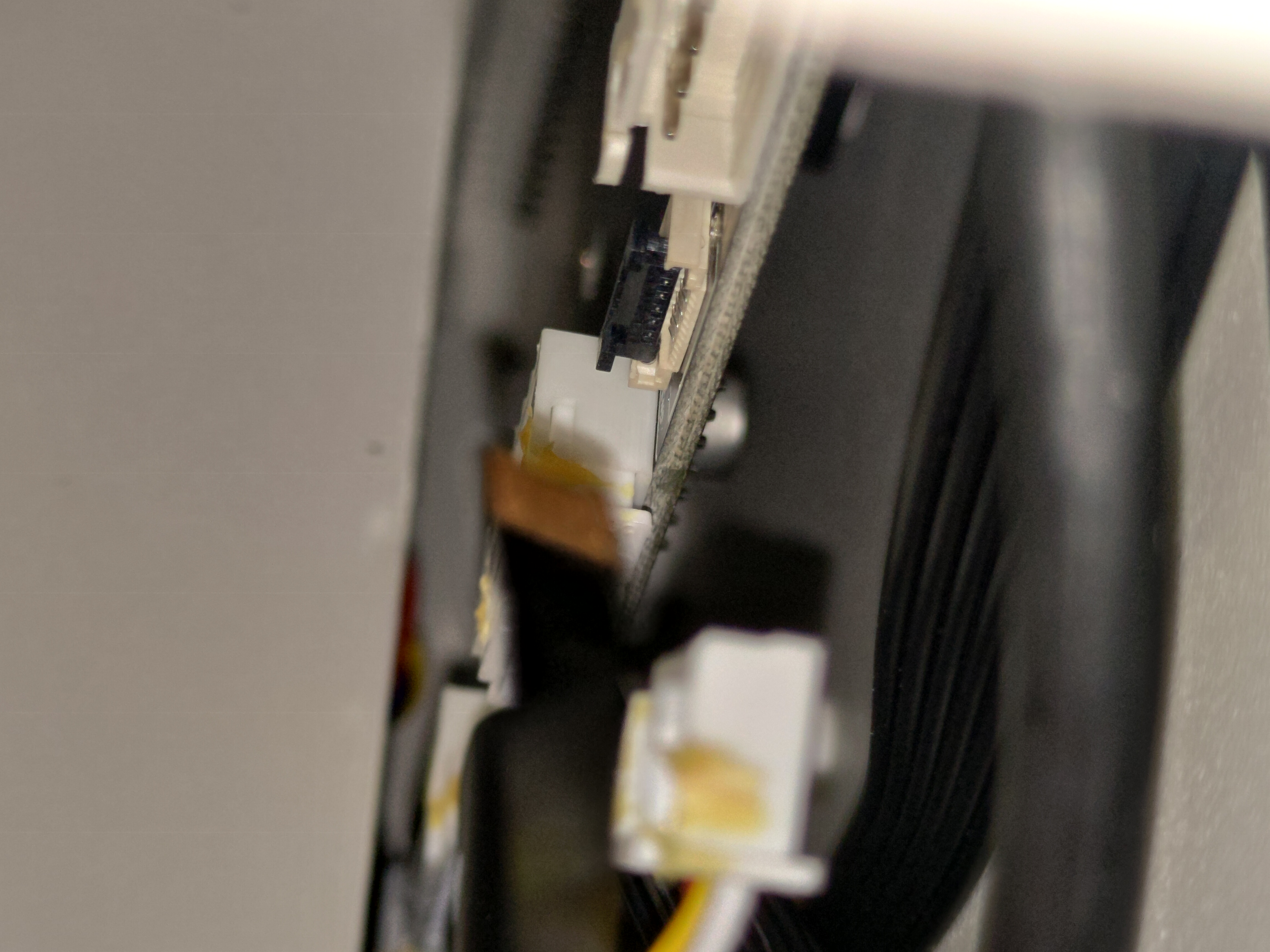

الخطوة 16 - أدخل كابل الكاميرا في اللوحة الأم
يرجى ملاحظة أن السطح المعدني لكابل الكاميرا يجب أن يكون مواجهًا للوحة الأم.

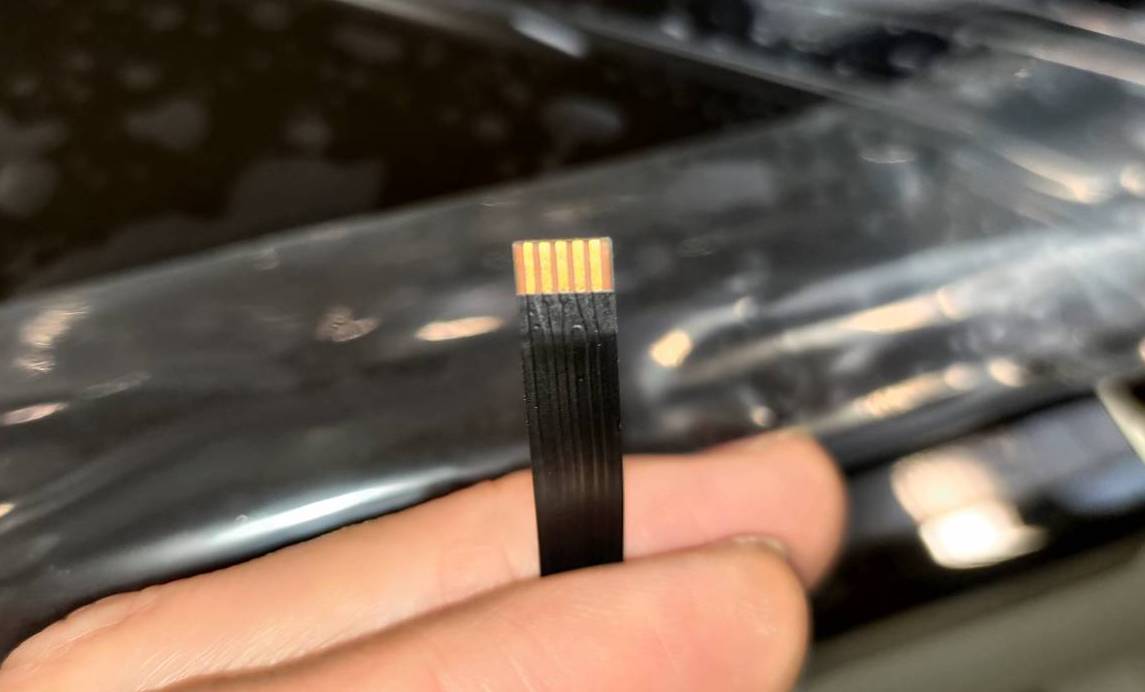

السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني مواجهًا للوحة الأم:

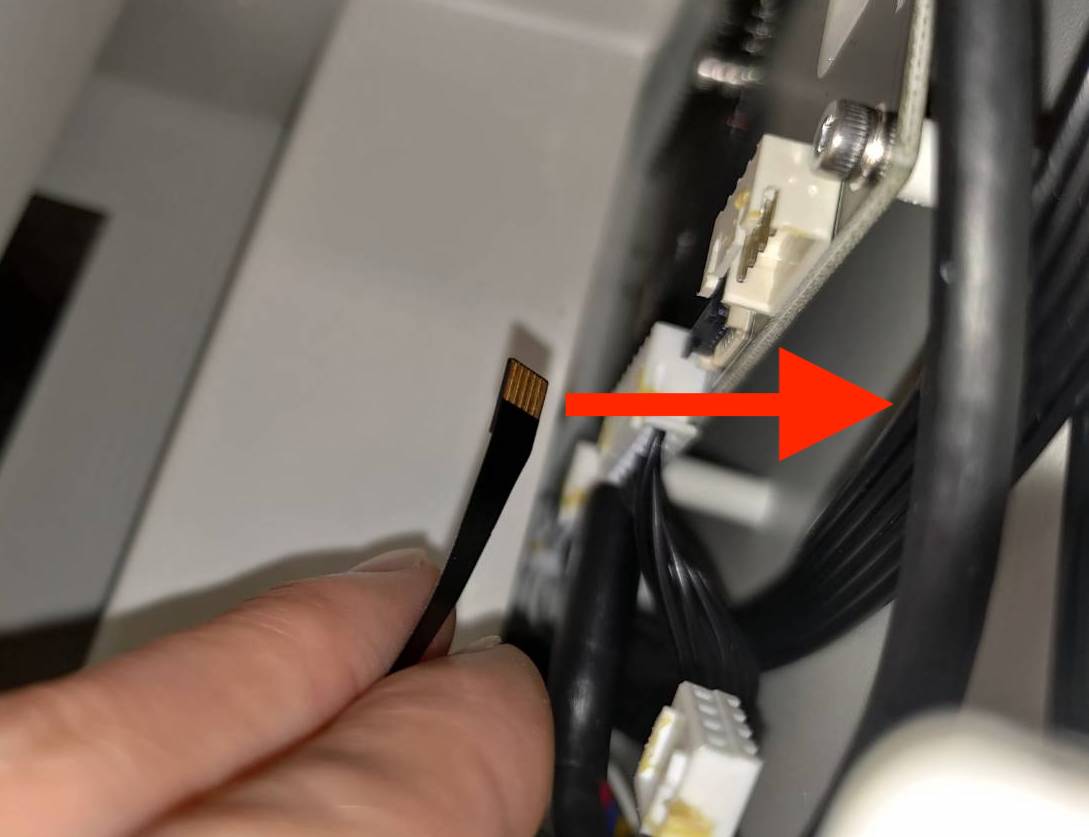

إدخال الكابل:
إغلاق المشبك:
الخطوة 17 - إدخال كابل المحرك
الخطوة 18 - دفع اللوحة للخلف وربط البراغي
برغي T8 × 8 قطع
الخطوة 19
بعد إكمال الخطوات السابقة، يكون قد تم استبدال كابل الكاميرا بنجاح. ومع ذلك، نظرًا لأن العملية تضمنت تحريك غطاء الباب والكاميرا، يرجى إجراء معايرة الكاميرا كخطوة نهائية قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا.
