الأدوات
- مفك توركس T8 مفك
- مفتاح ألن 2.5 مم
- قلم تحديد أو شريط لاصق ملون

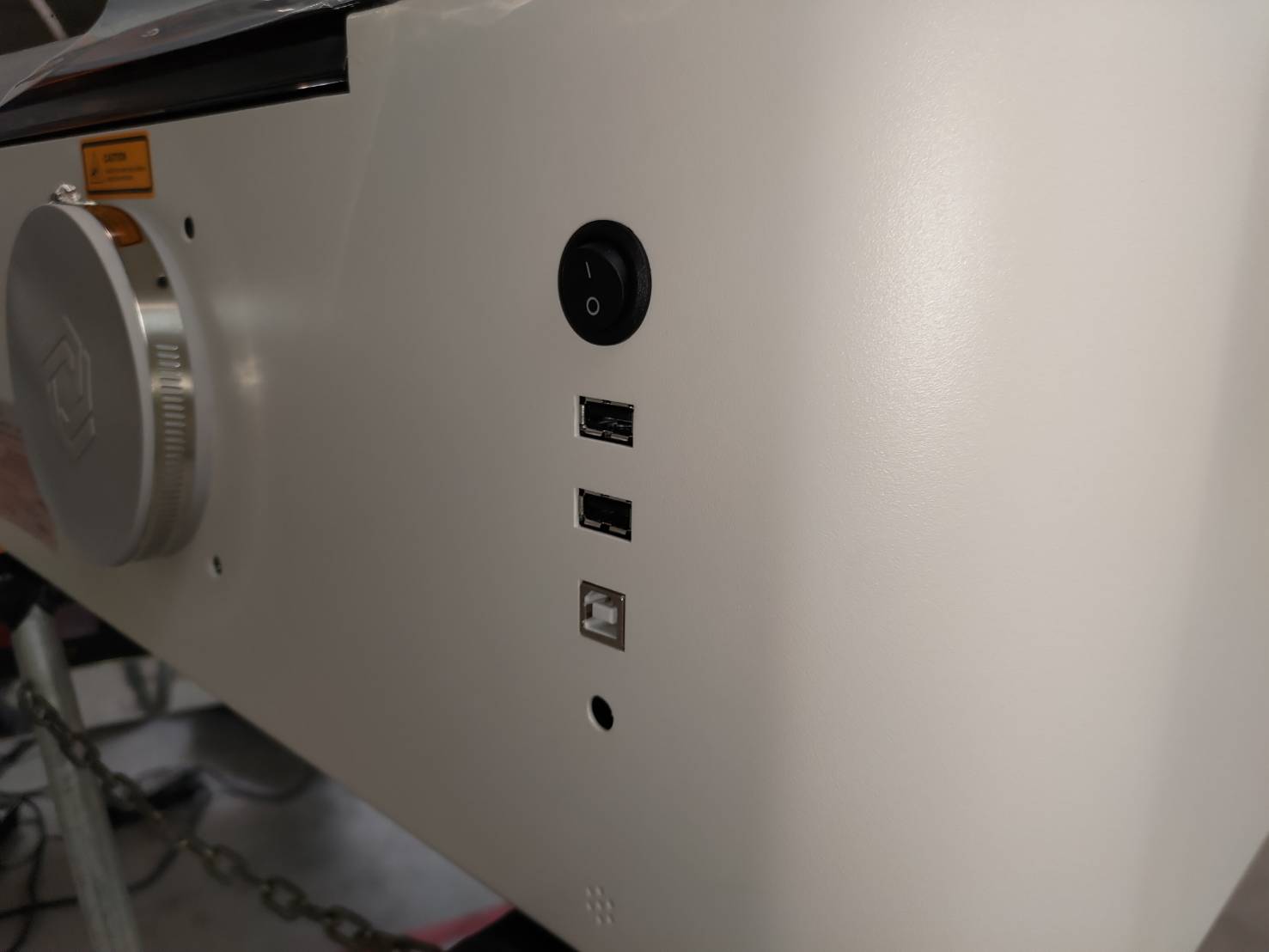

الخطوة 1 - أوقف تشغيل الجهاز وافصل كابل الطاقة
الخطوة 2 - قم بفك هذه البراغي الموجودة على اللوحة
برغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان.)

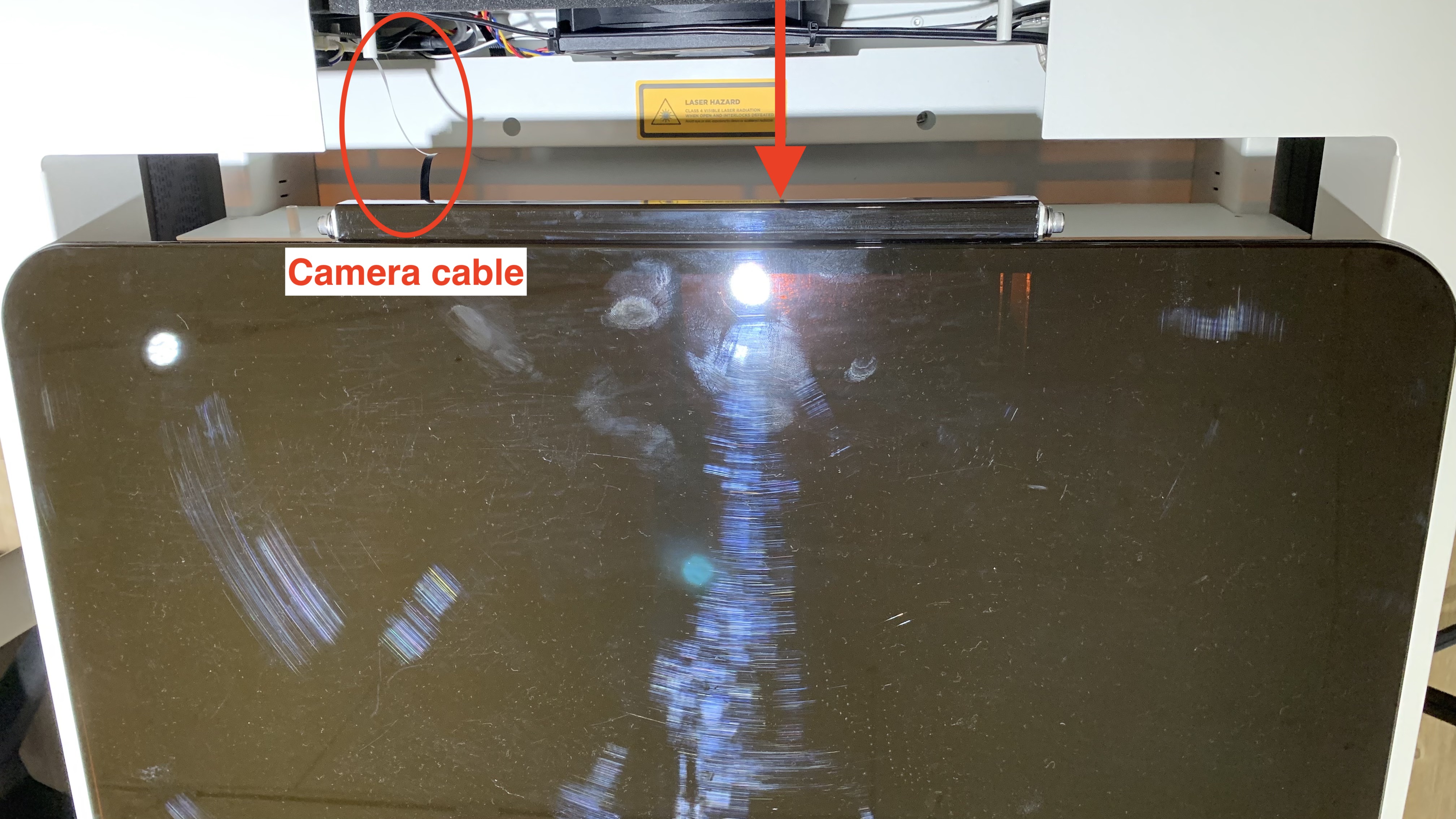

الخطوة 3 - حرك اللوحة وغطاء الباب للأمام قليلاً

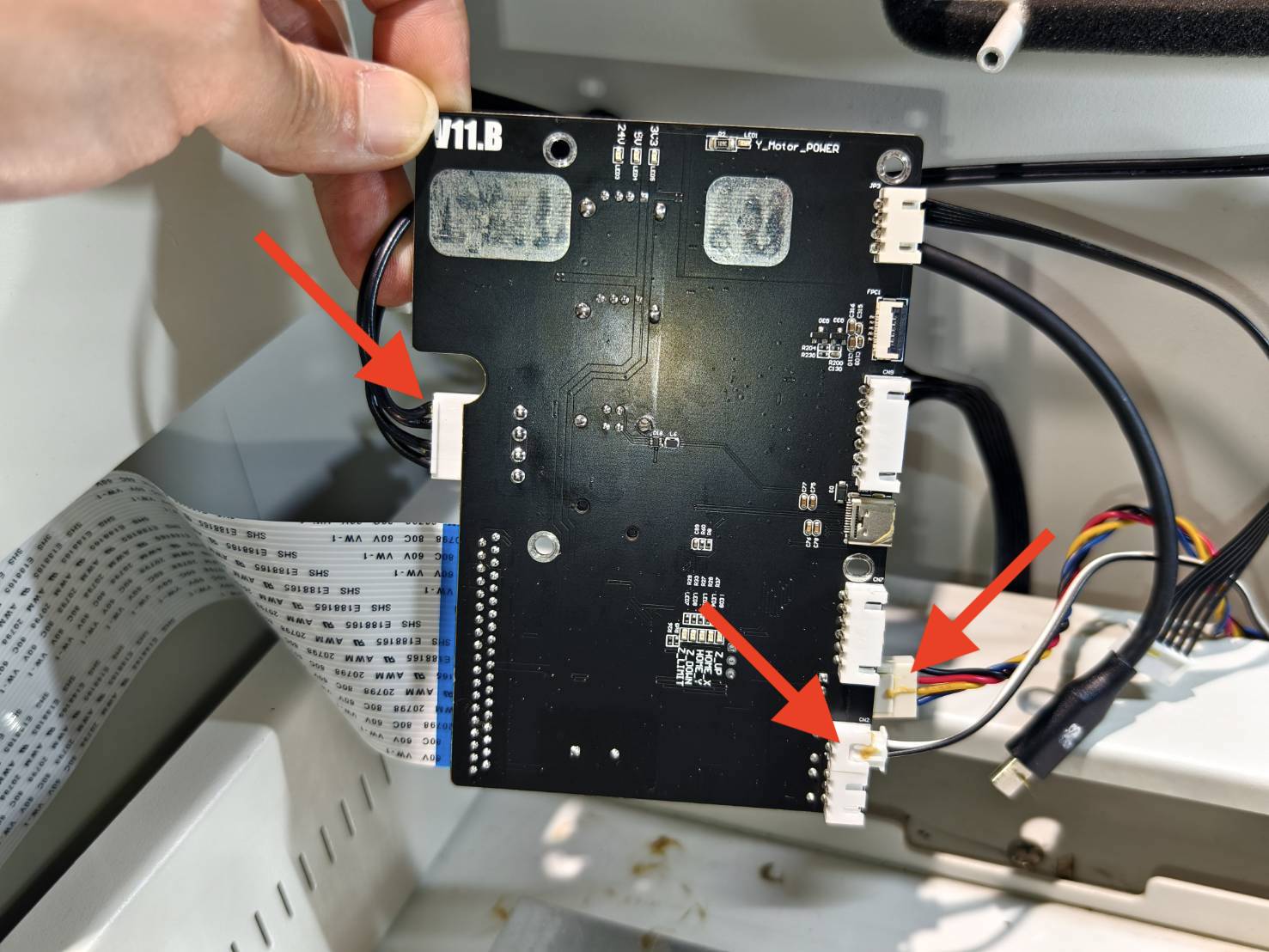

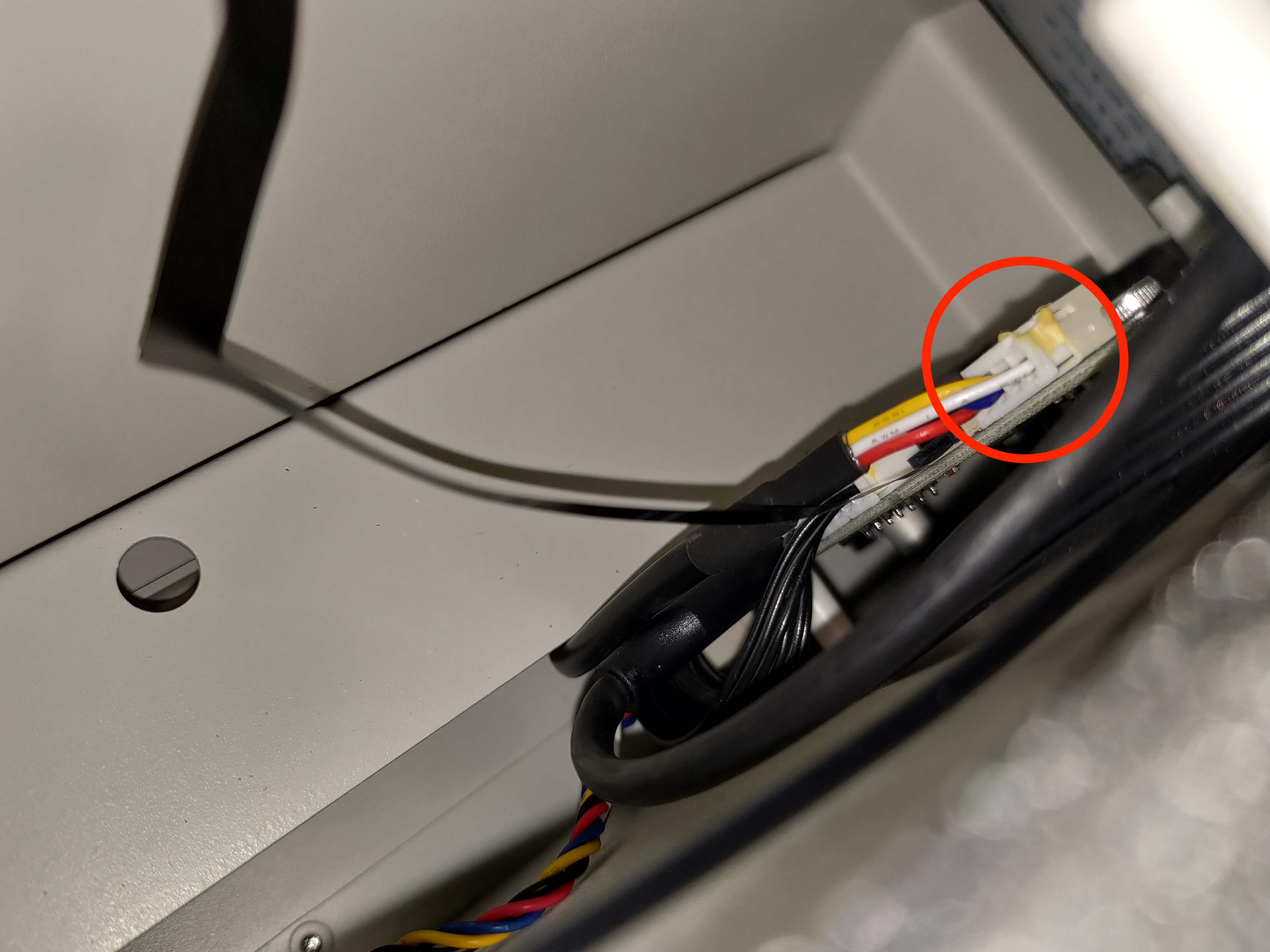

الخطوة 4 - افصل كابل المحرك
بعد فصل هذا الكابل، سيصبح من الأسهل فصل كابل الكاميرا.

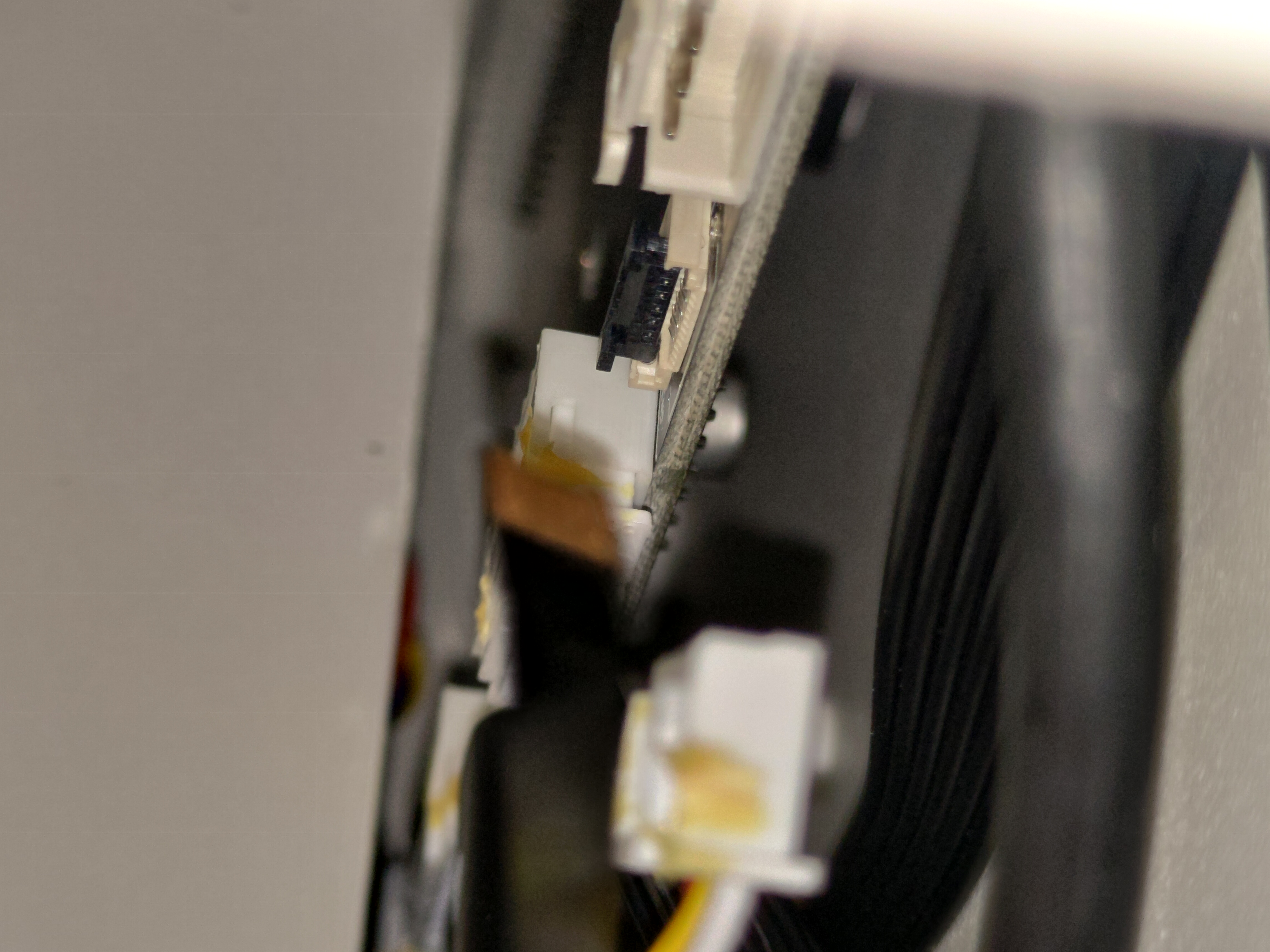

الخطوة 5 - افصل كابل الكاميرا
يرجى ملاحظة وجود مشبك يثبت الكابل. افتح المشبك لفصل كابل الكاميرا.

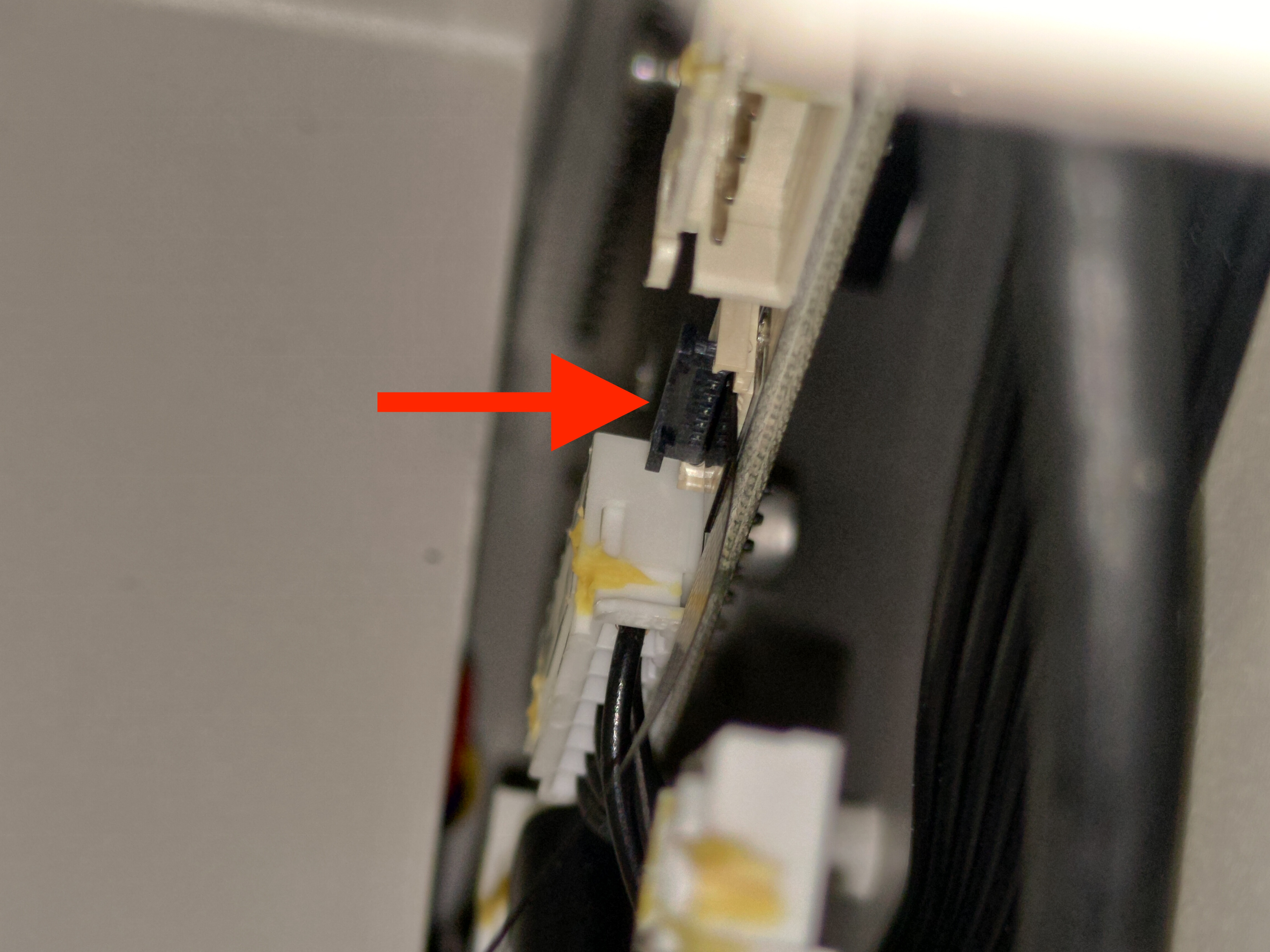

المشبك مغلق:

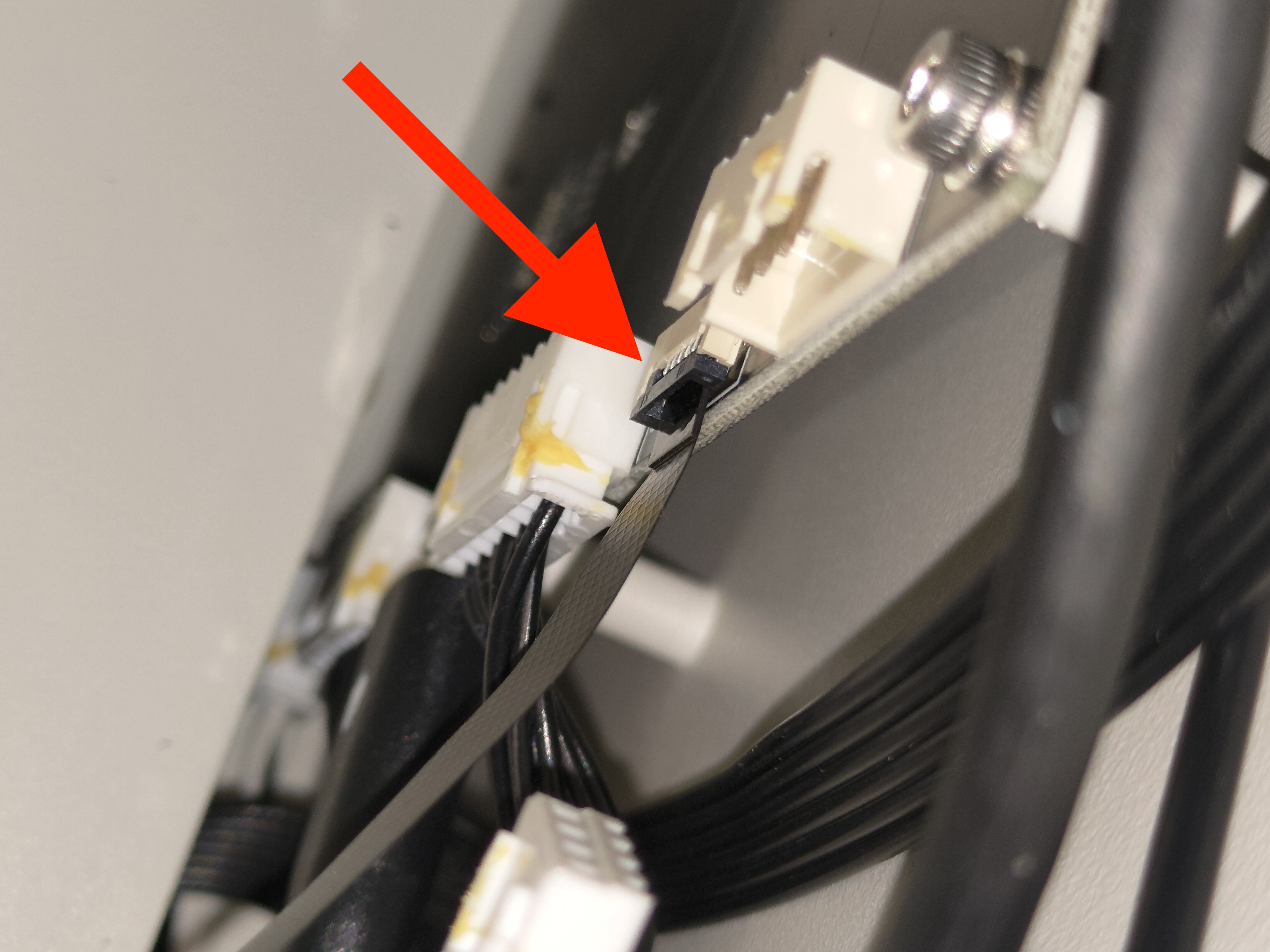

تم فتح المشبك:

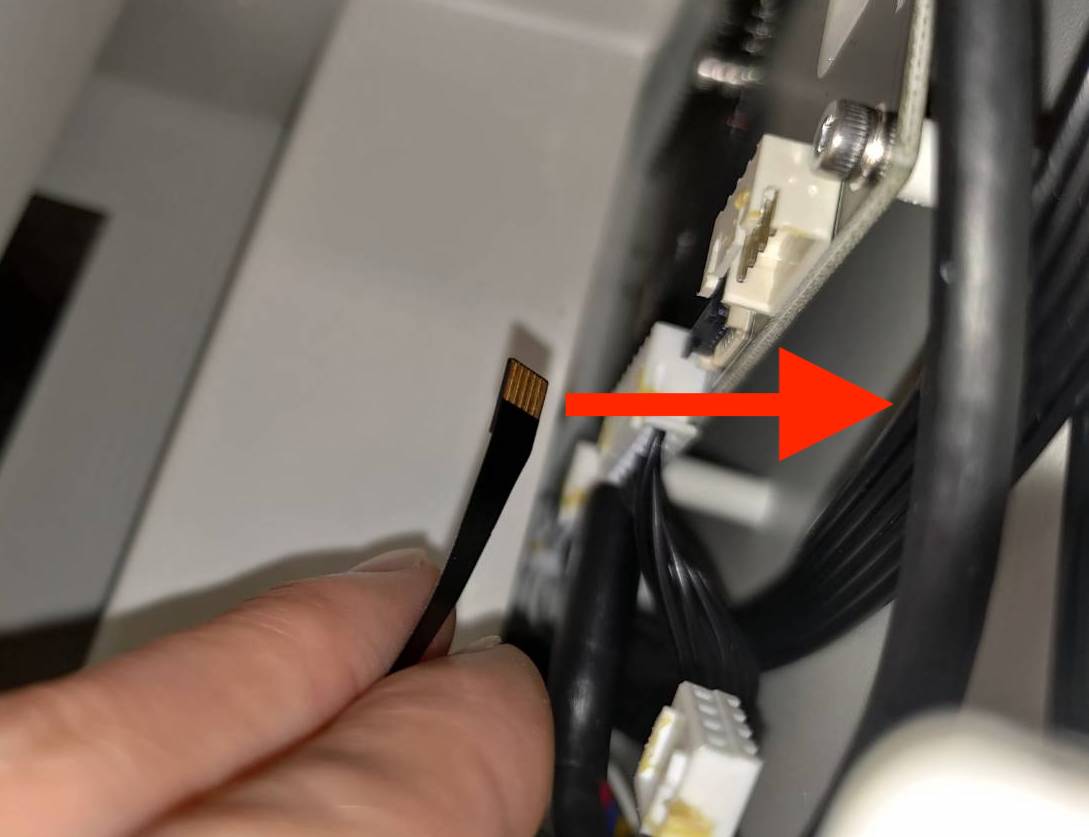

اسحب الكابل للخارج:

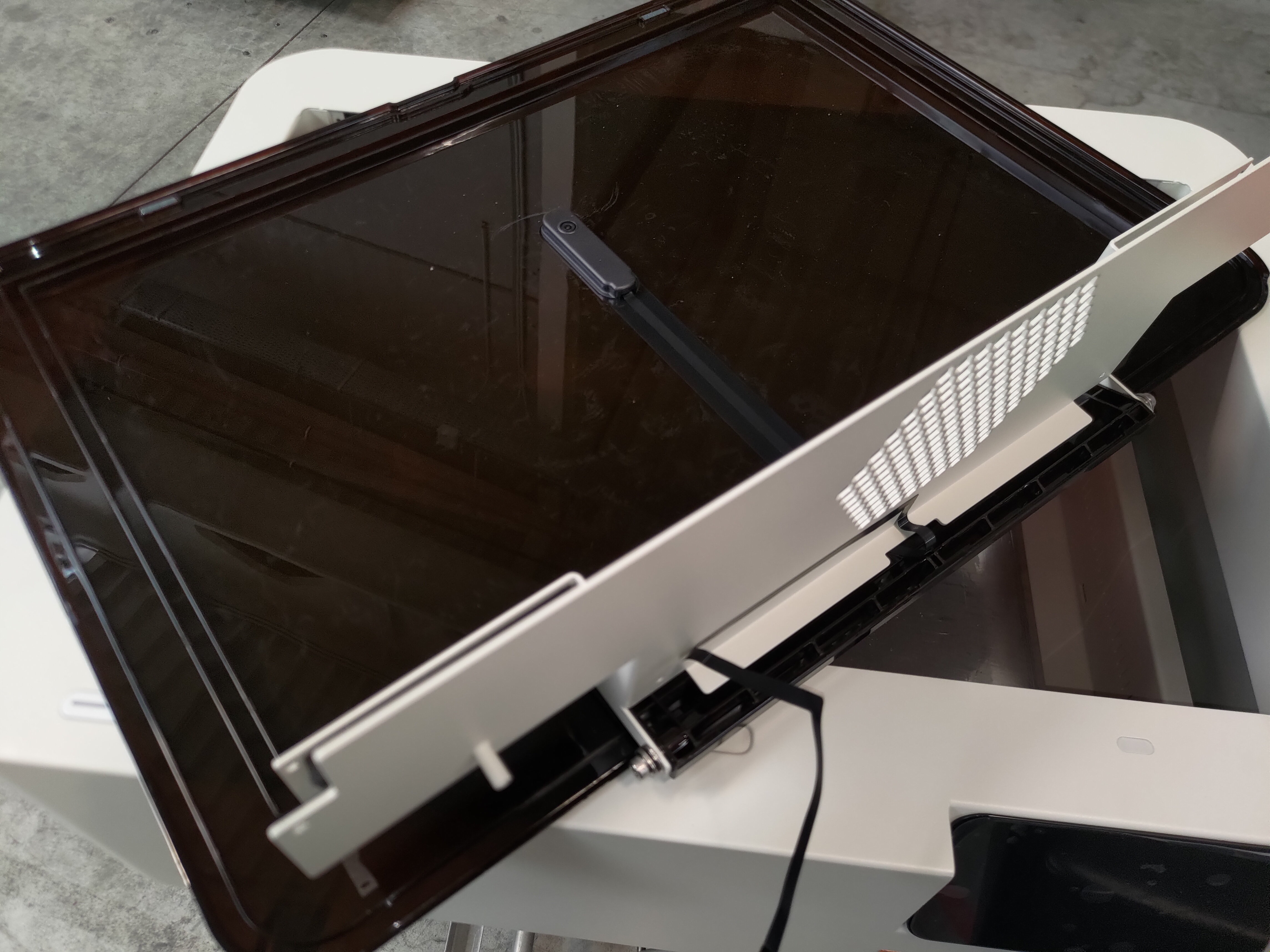

الخطوة 6 - أزل اللوحة وغطاء الباب

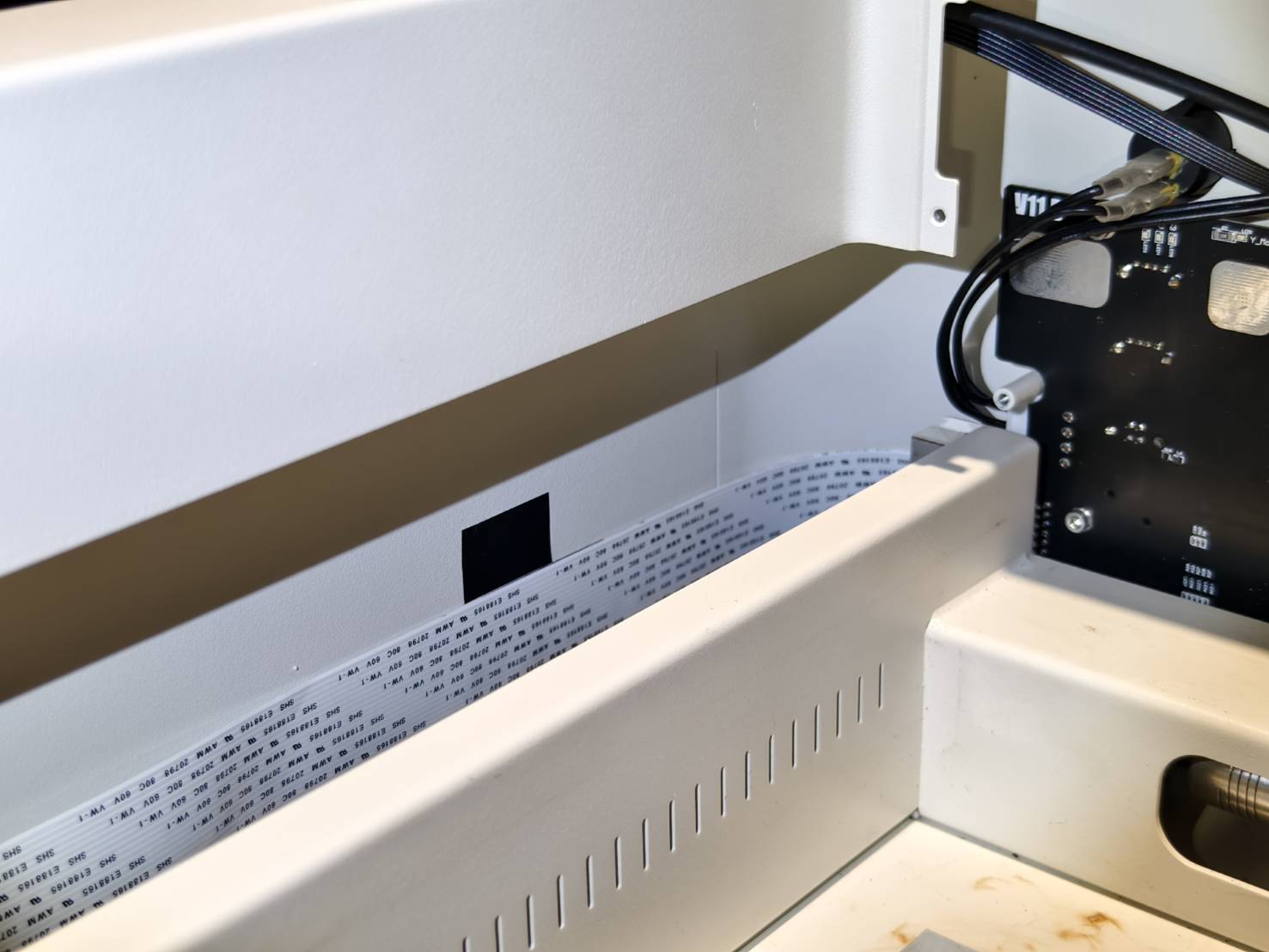

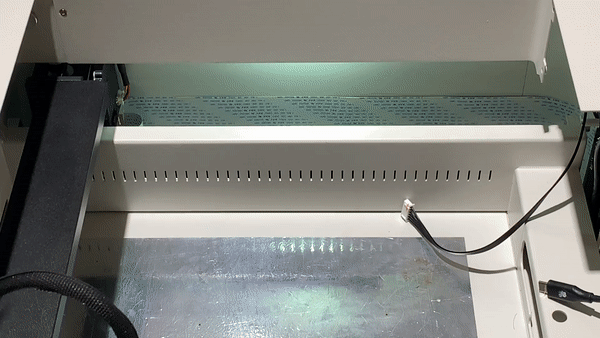

الخطوة 7 - حدد موقع الكابل المسطح ذو 38 سنًا باستخدام قلم أو شريط لاصق

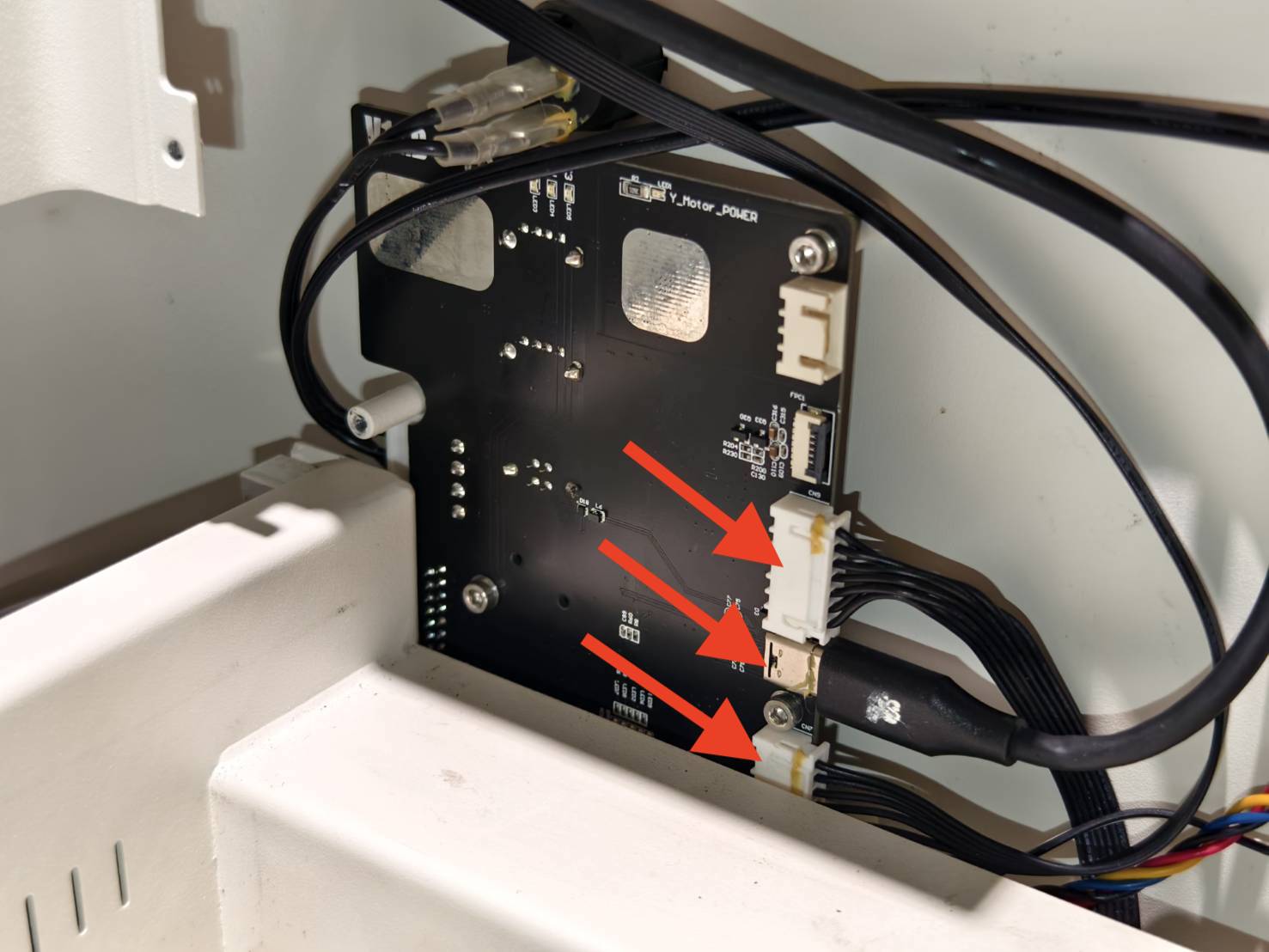

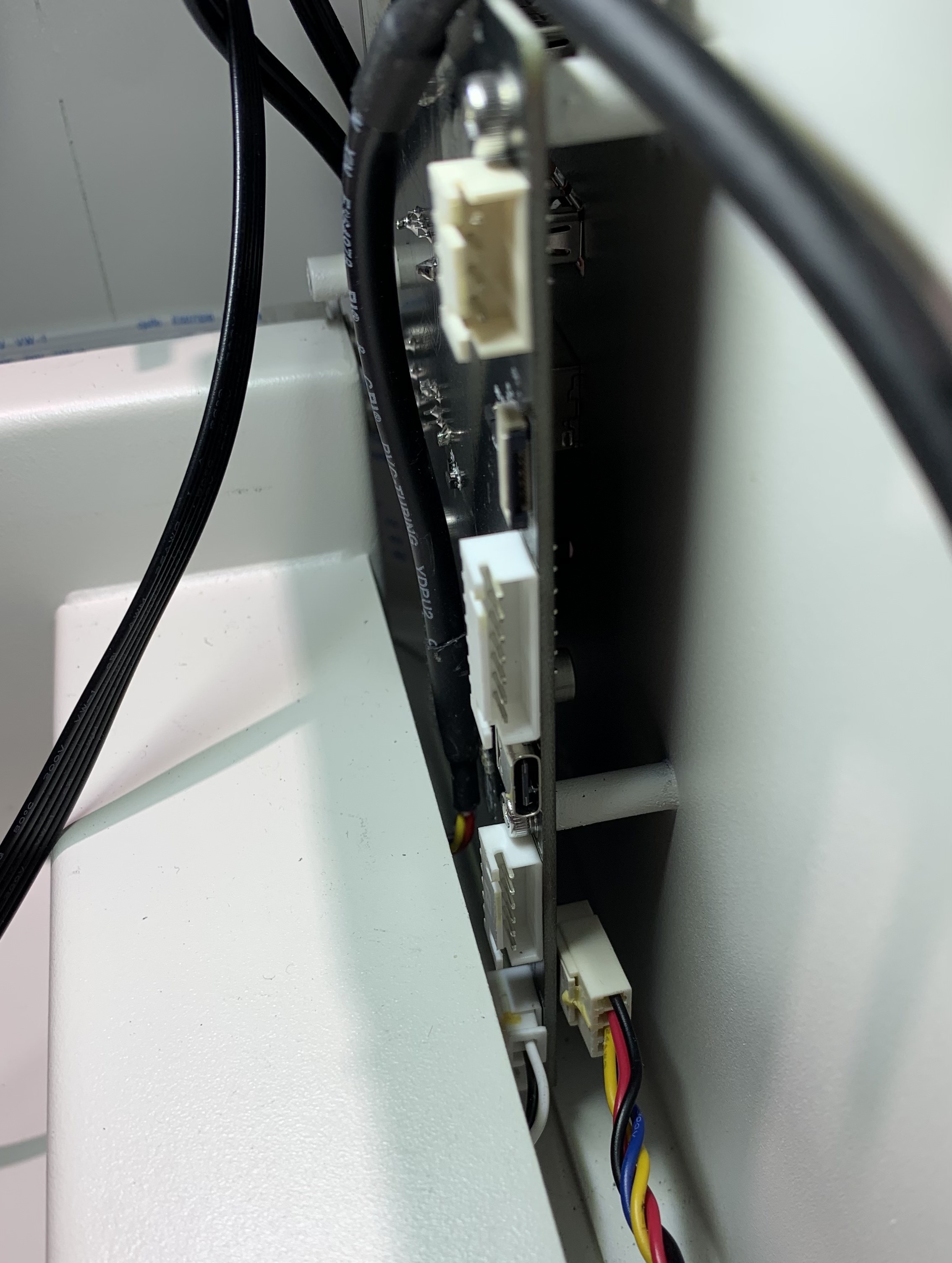

الخطوة 8 - افصل الكابلات الموجودة على يمين اللوحة الرئيسية
يمكنك التقاط صورة، في حال نسيت مواضع الكابلات.

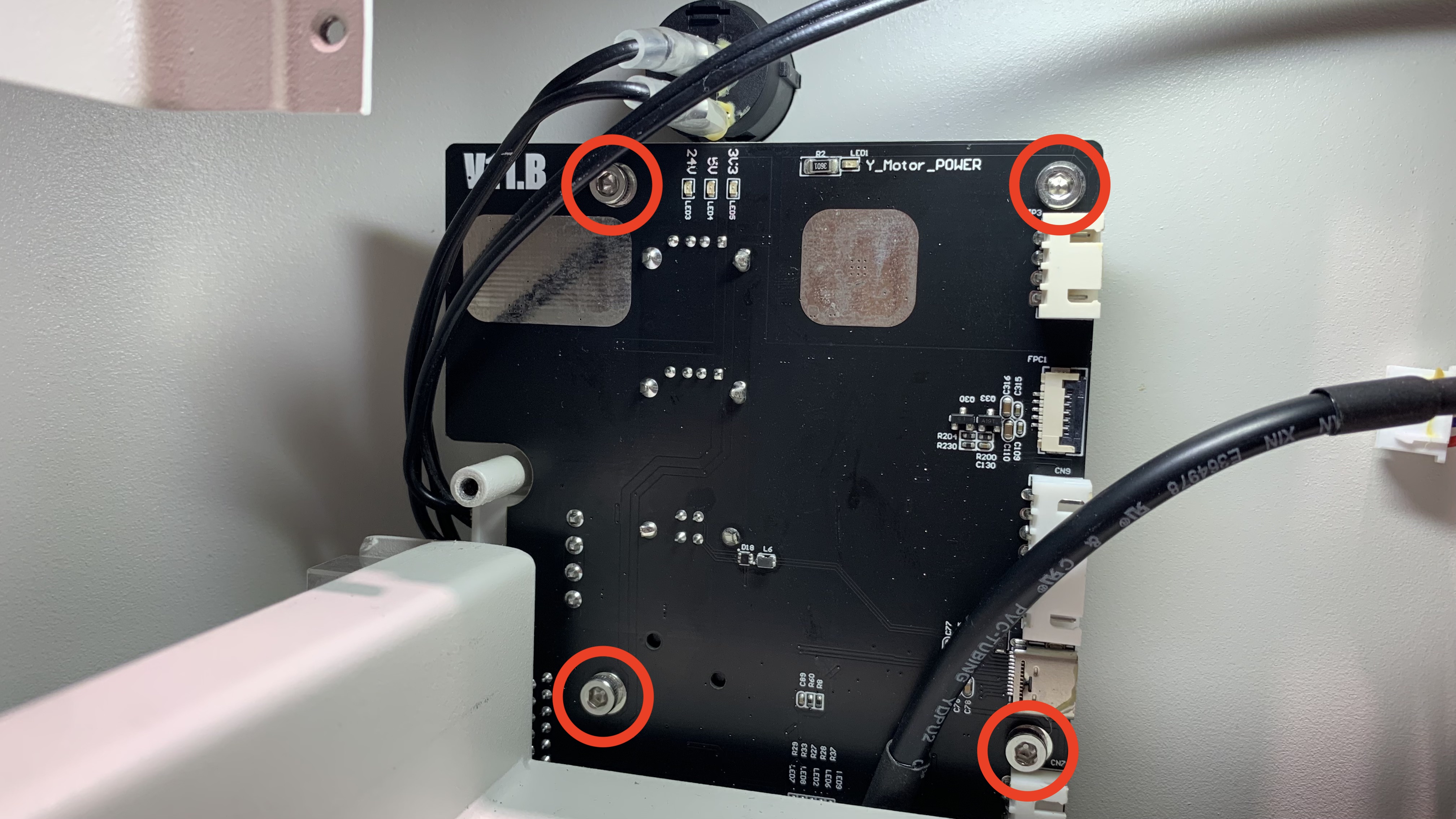

الخطوة 9 - قم بإزالة البراغي من اللوحة الرئيسية
برغي سداسي 3 مم × 4 قطع

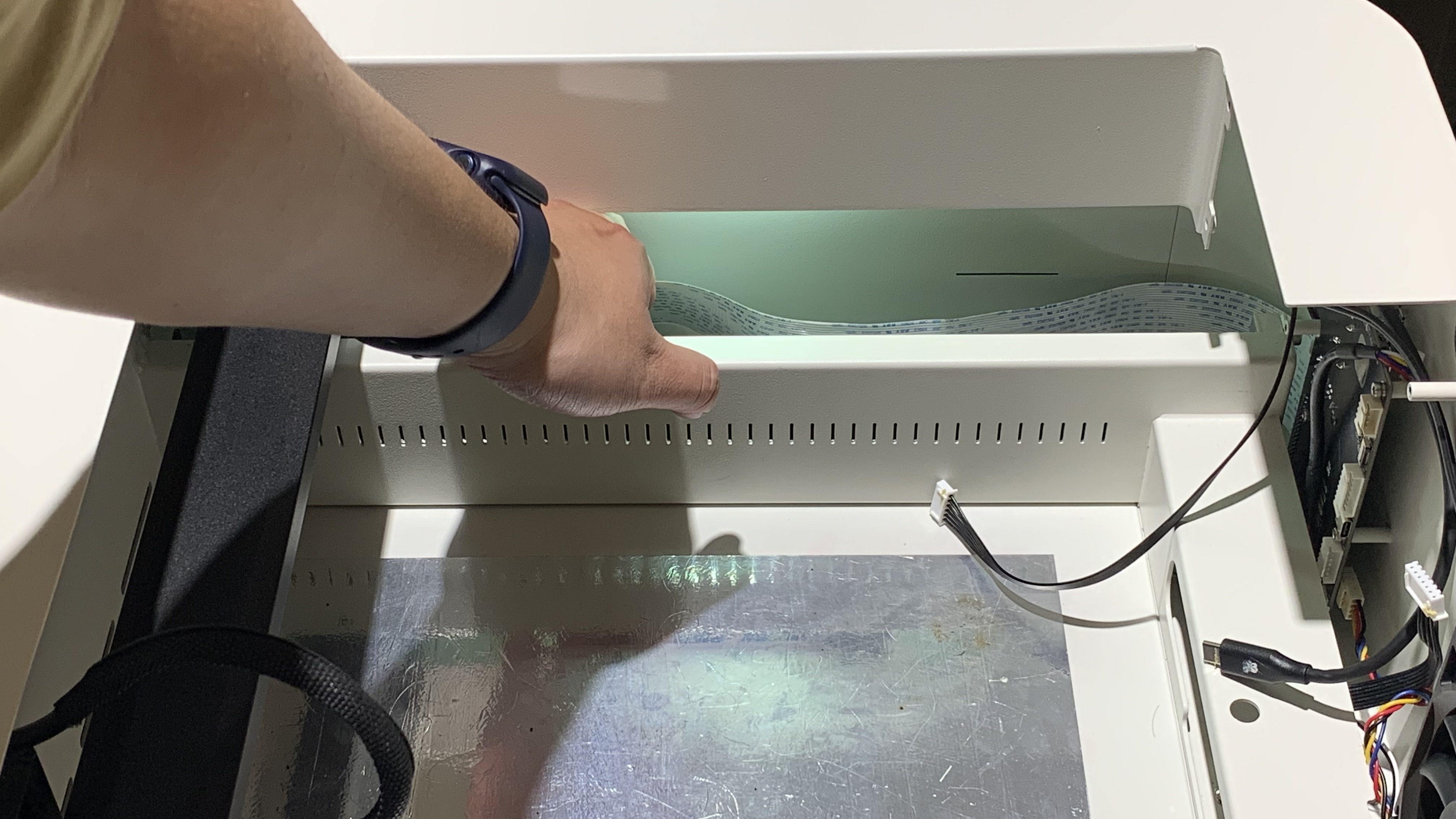

الخطوة 10 - قم بإزالة الكابل المسطح ذو 38 سنًا من اللوحة
يرجى الانتباه إلى وجود شريط لاصق على الجانب الخلفي من الكابل.

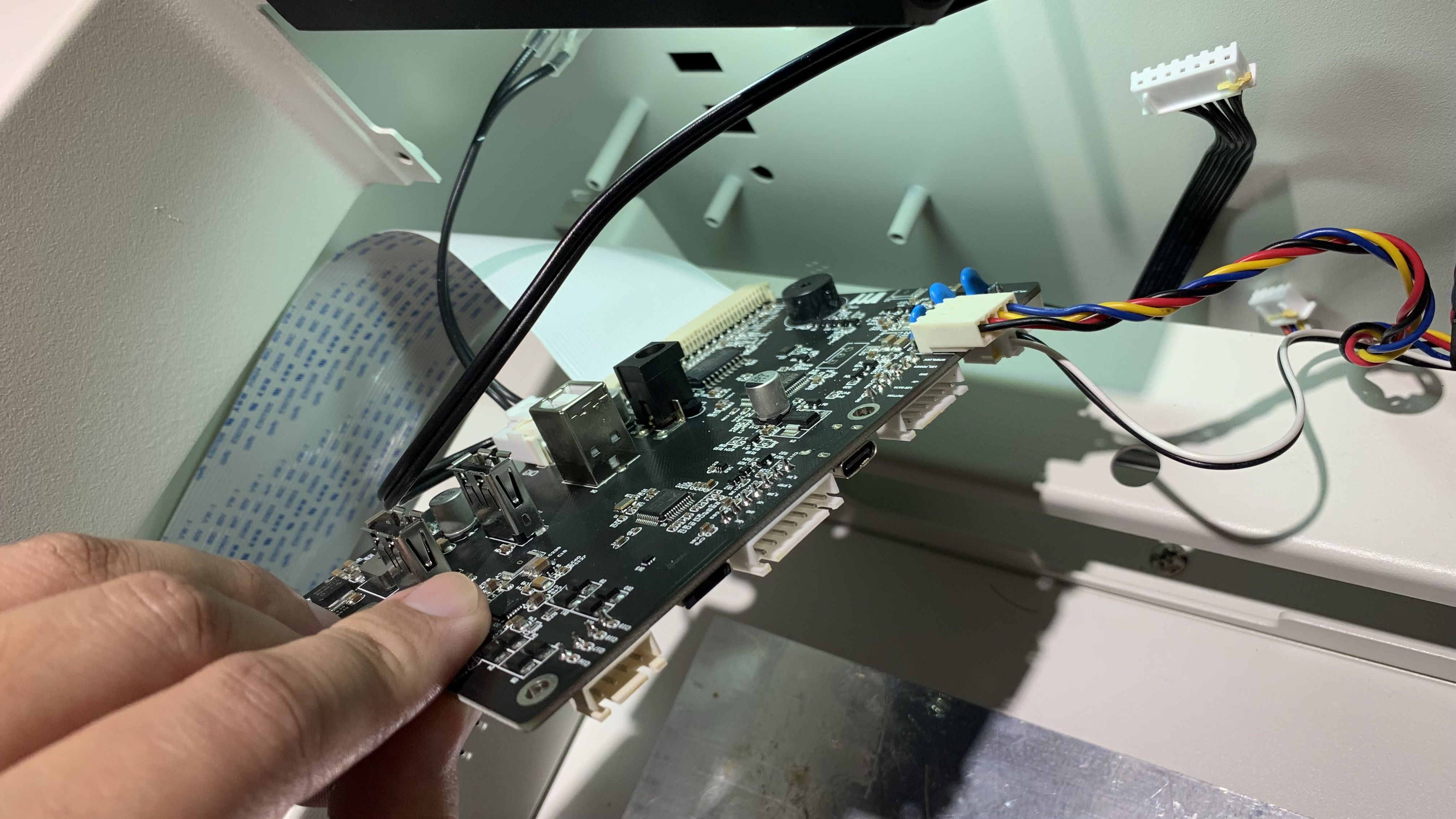

اسحب اللوحة الرئيسية بزاوية 45 درجة.

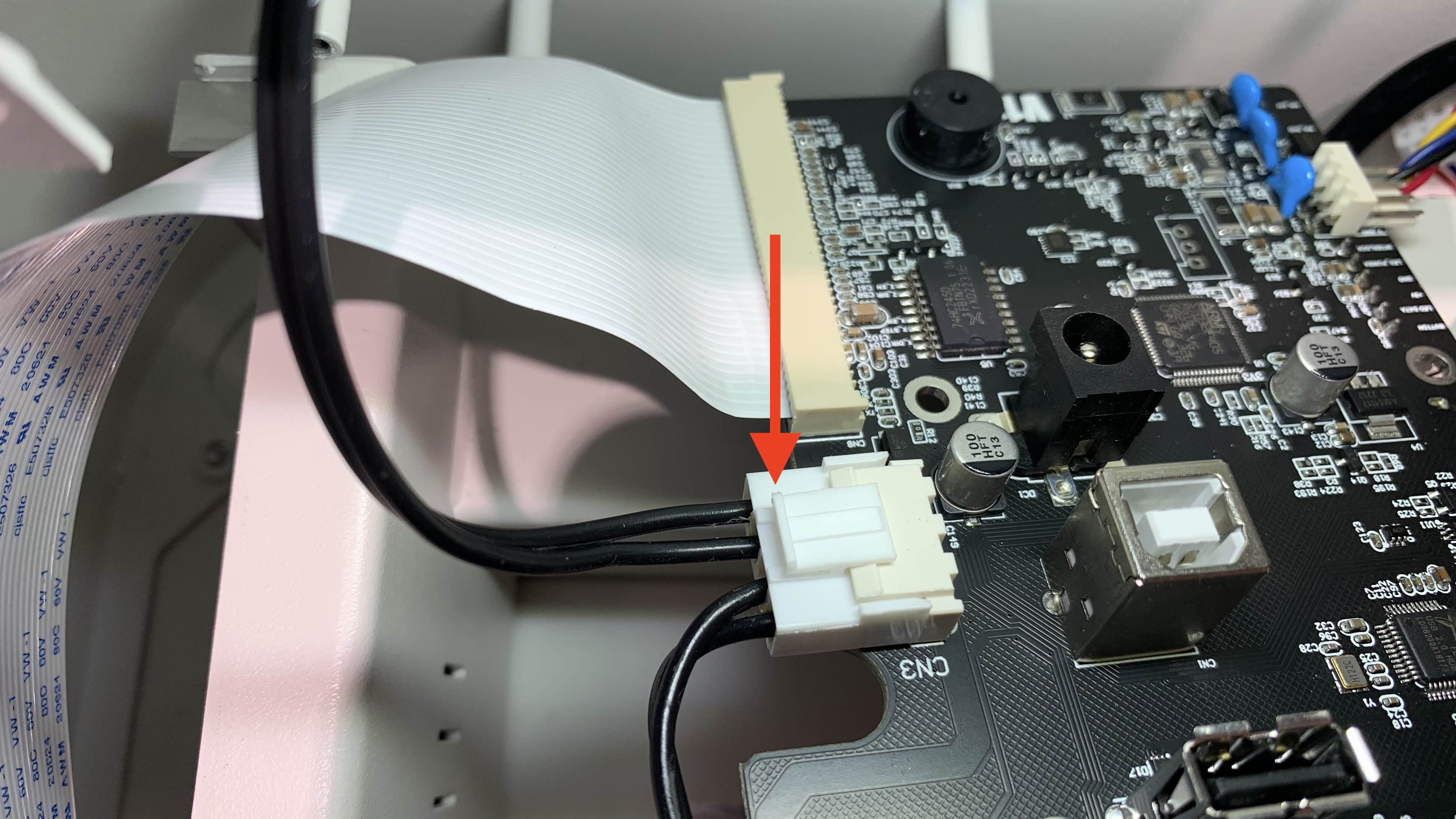

يجب الضغط على القفل لفصل هذا الكابل.

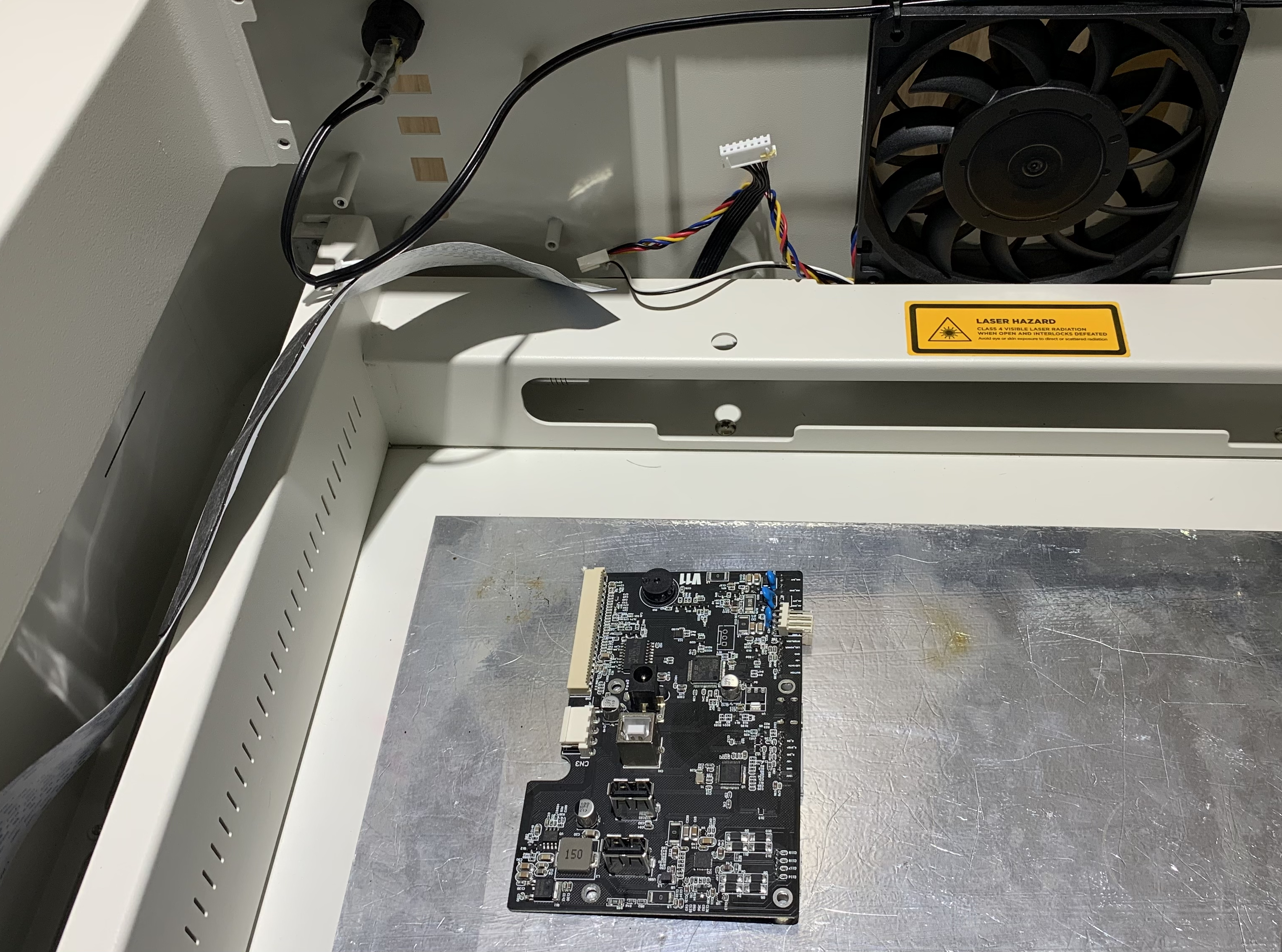

قم بإزالة جميع الكابلات.

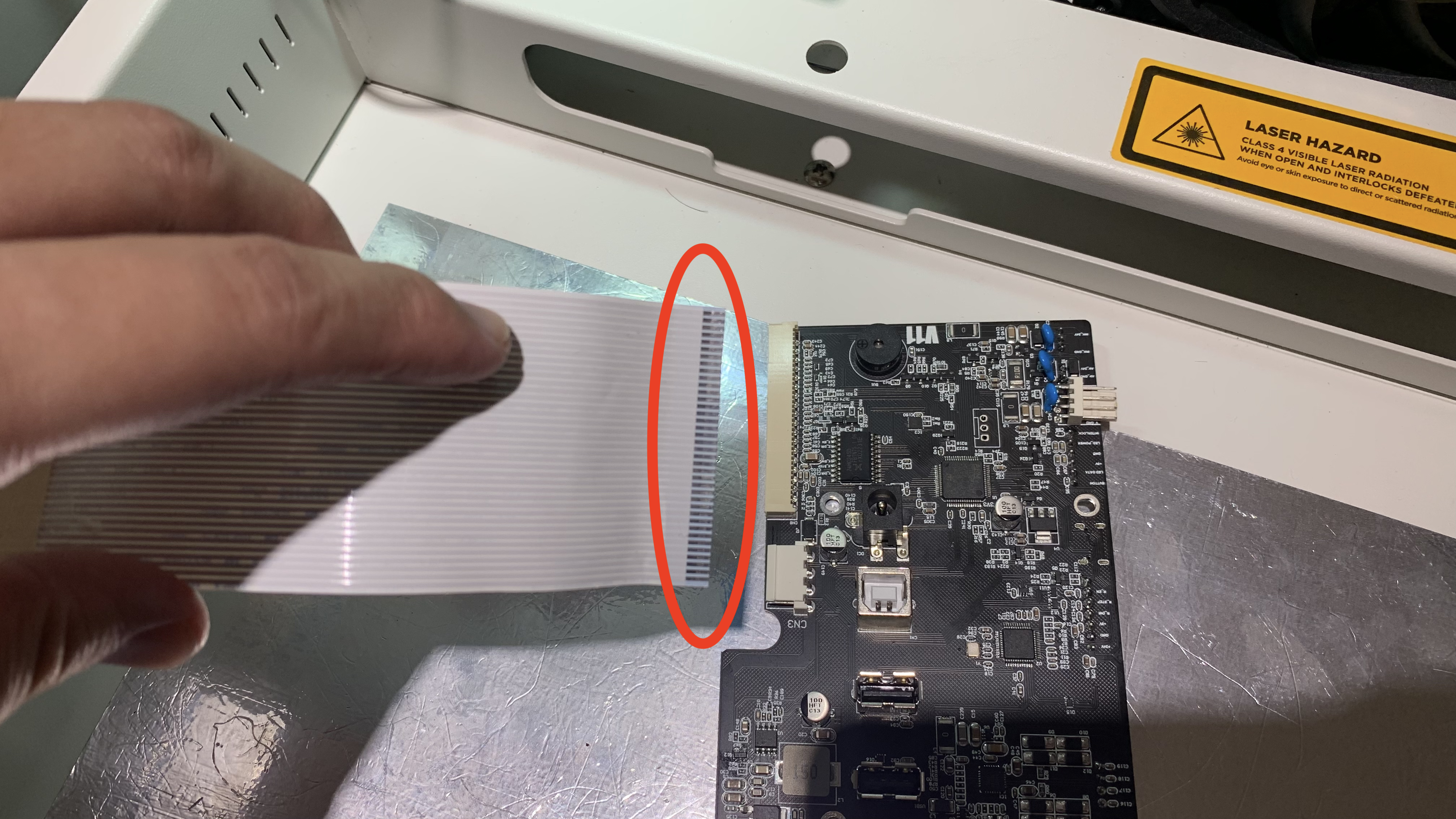

الخطوة 11 - أدخل الكابل المسطح ذو 38 سنًا في اللوحة الرئيسية الجديدة
يرجى التأكد من أن أسنان التوصيل موجهة للأعلى.
الخطوة 12 - أدخل الكابلات وأعد تركيب اللوحة الرئيسية
يرجى الحرص على عدم ثني أي من الكابلات.
الخطوة 13 - قم بربط البراغي على اللوحة الرئيسية

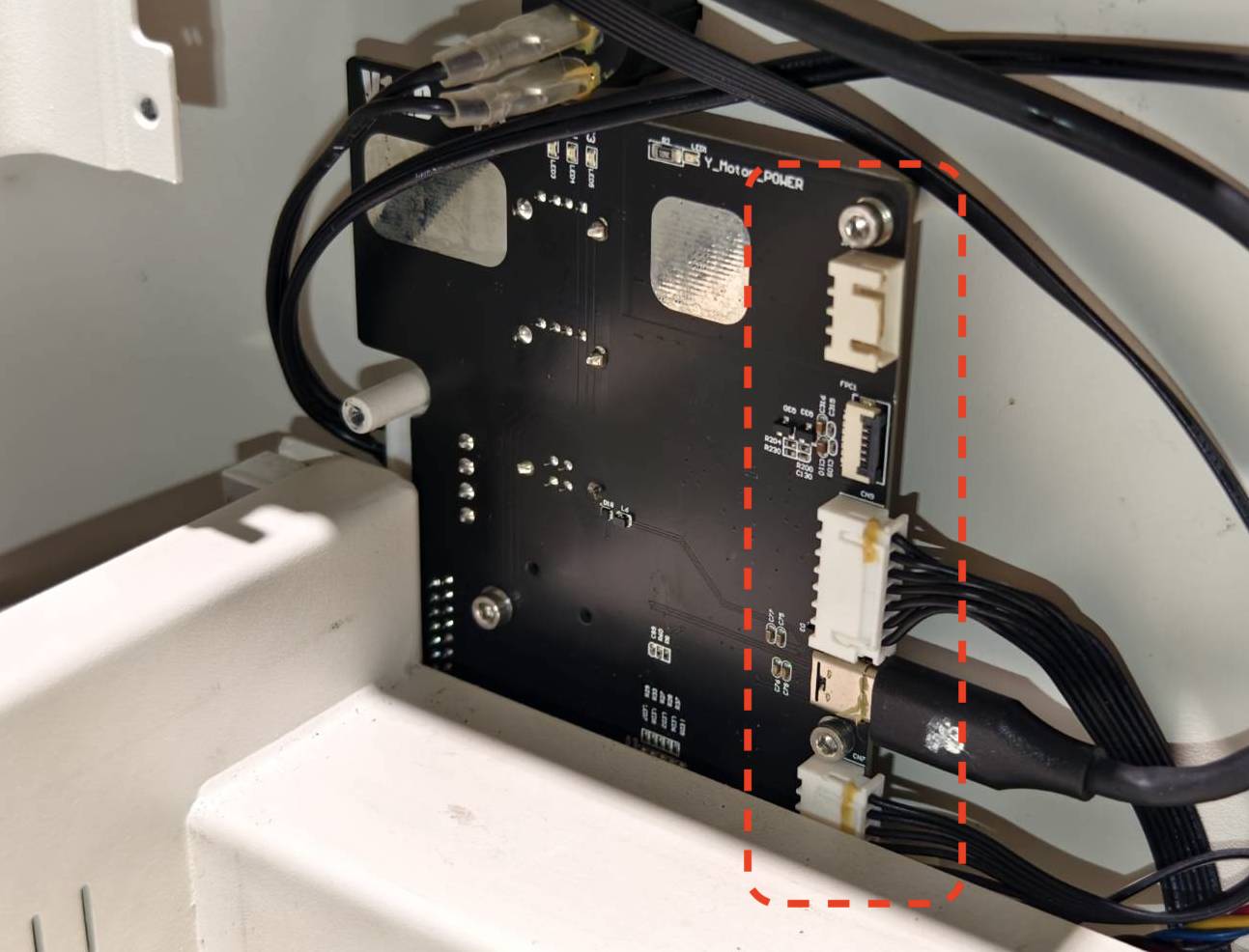

الخطوة 14 - أدخل جميع الكابلات باستثناء كابل الكاميرا وكابل المحرك

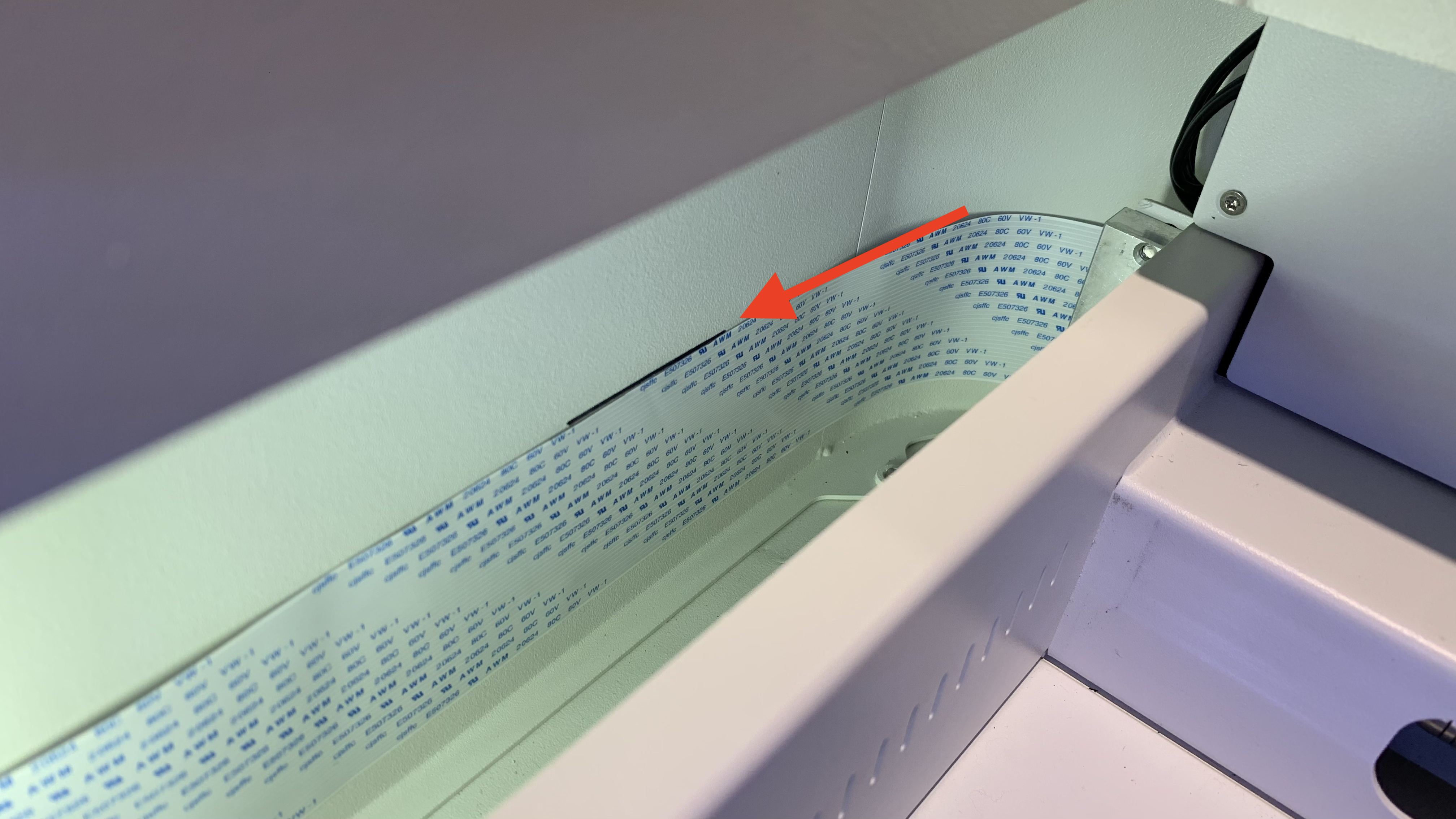

الخطوة 15 - قم بلصق الكابل المسطح ذو 38 سنًا
قم بمحاذاة الجزء العلوي من الكابل المسطح مع الحافة السفلية للعلامة والصقه على الجانب الأيسر من اللوحة بمحاذاة الزاوية العلوية اليسرى.
الخطوة 16 - ضع اللوحة وغطاء الباب على الجزء العلوي

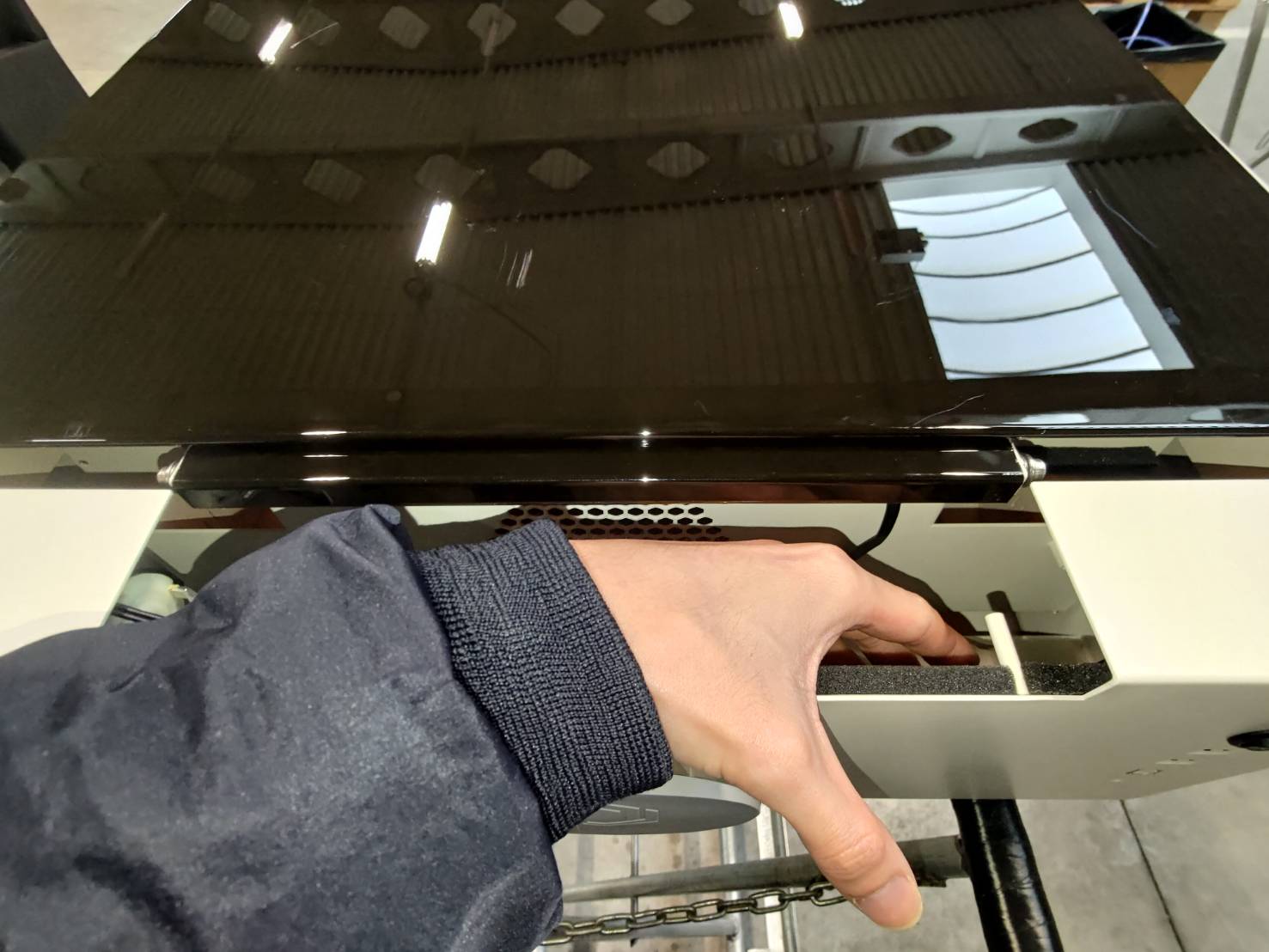

اترك مساحة كافية للوصول بيديك.
الخطوة 17 - إدخال كابل الكاميرا في اللوحة الرئيسية
يرجى الانتباه إلى أن السطح المعدني لكابل الكاميرا يجب أن يكون مواجهًا للوحة الرئيسية.

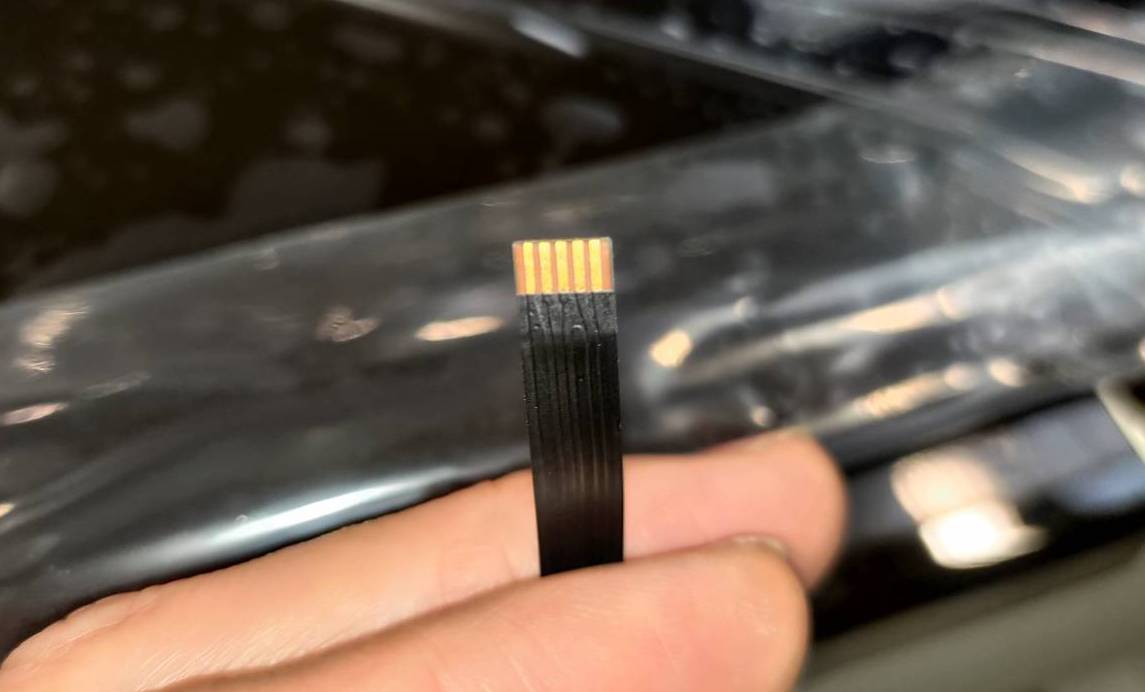

السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني مواجهًا للوحة الرئيسية:
إدخال الكابل:
إغلاق المشبك:
الخطوة 18 - إدخال كابل المحرك
الخطوة 19 - دفع اللوحة للخلف وربط البراغي
برغي T8 × 8 قطع
الخطوة 20
بعد إتمام الخطوات السابقة، يكون قد تم استبدال غطاء الباب بنجاح. ومع ذلك، نظرًا لأن العملية تضمنت تحريك غطاء الباب والكاميرا، يرجى إجراء معايرة الكاميرا كخطوة أخيرة قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا
