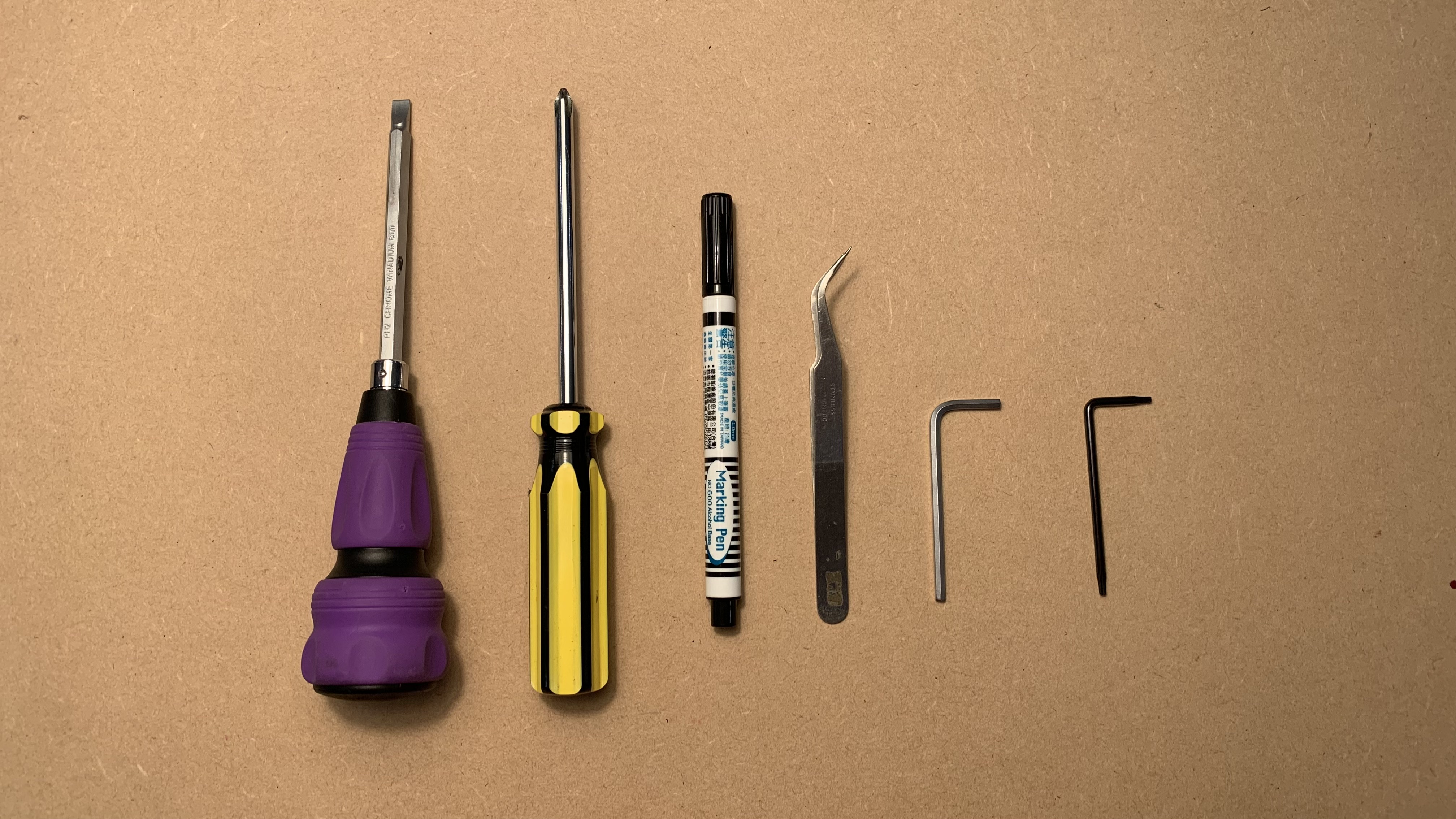

الأدوات
| 1 |
مفك توركس T8 مفك |
| 2 |
مفتاح ألن 3 مم |
| 3 |
مفك فيليبس |
| 4 | قلم تحديد |
| 5 |
مكشط أو مفك ذو رأس مسطح |
| 6 |
ملقط |
الخطوة 1

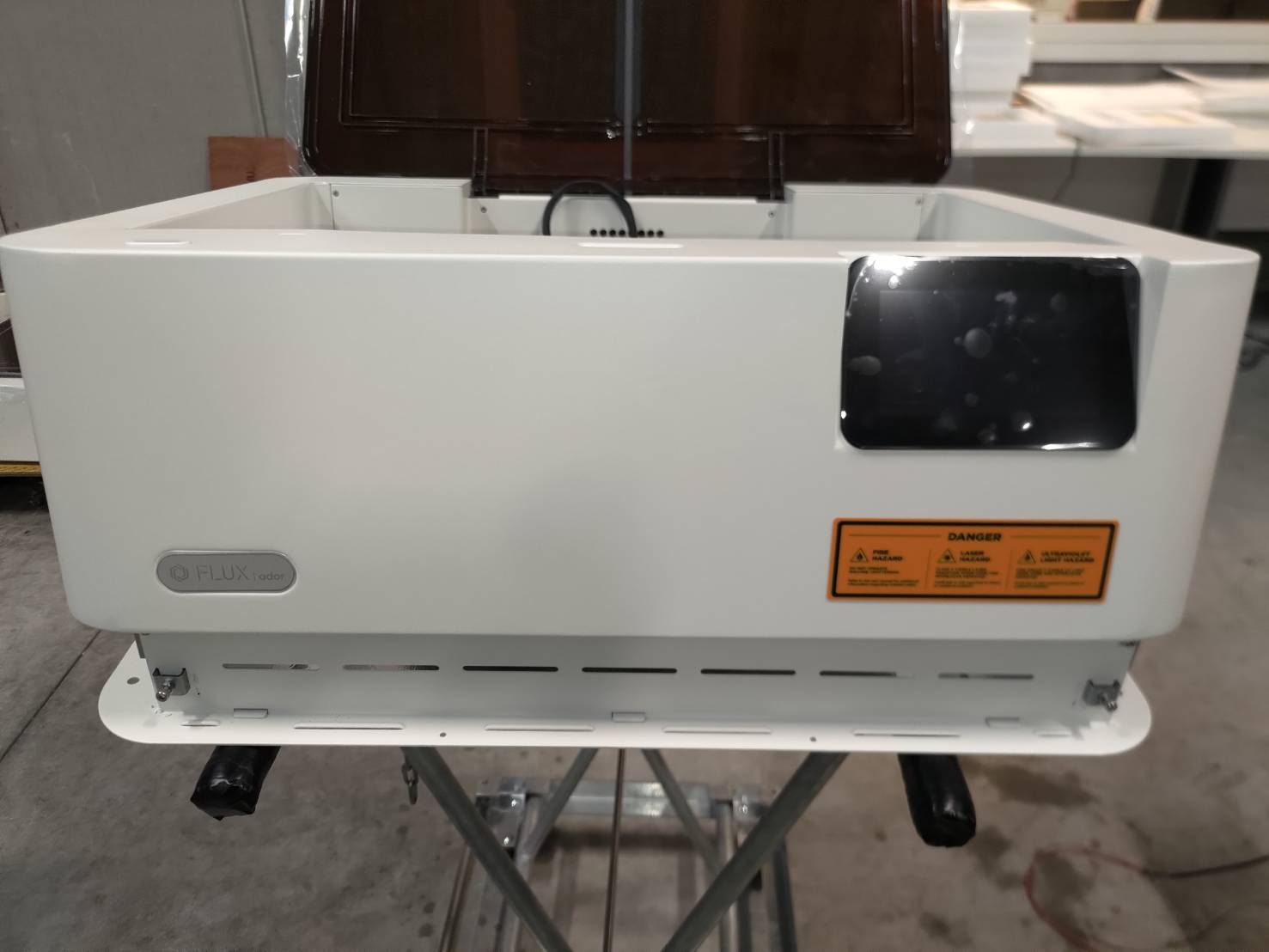

قم بإيقاف تشغيل الجهاز، وافصل كابل الطاقة، ثم اقلب الجهاز.
الخطوة 2

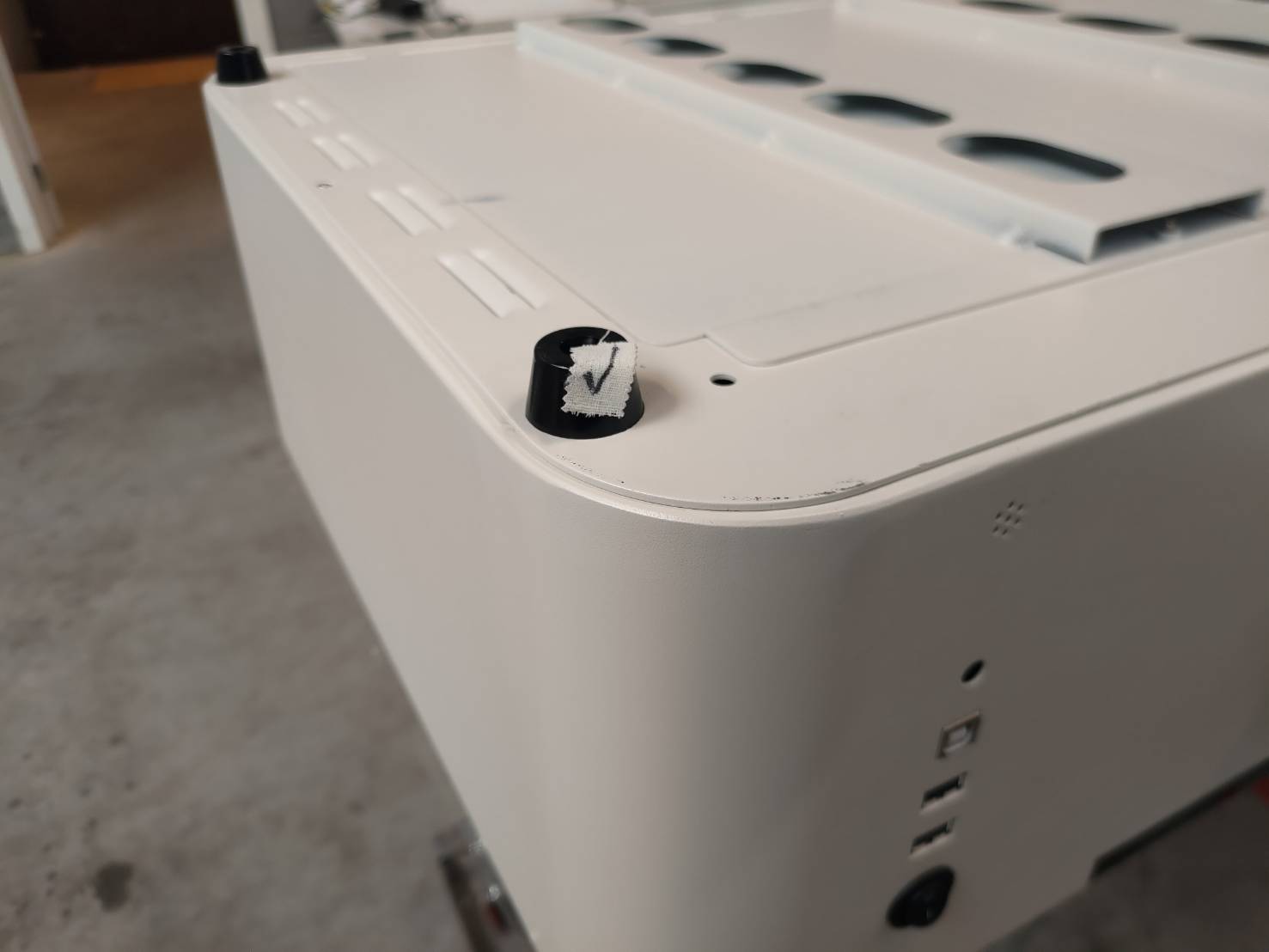

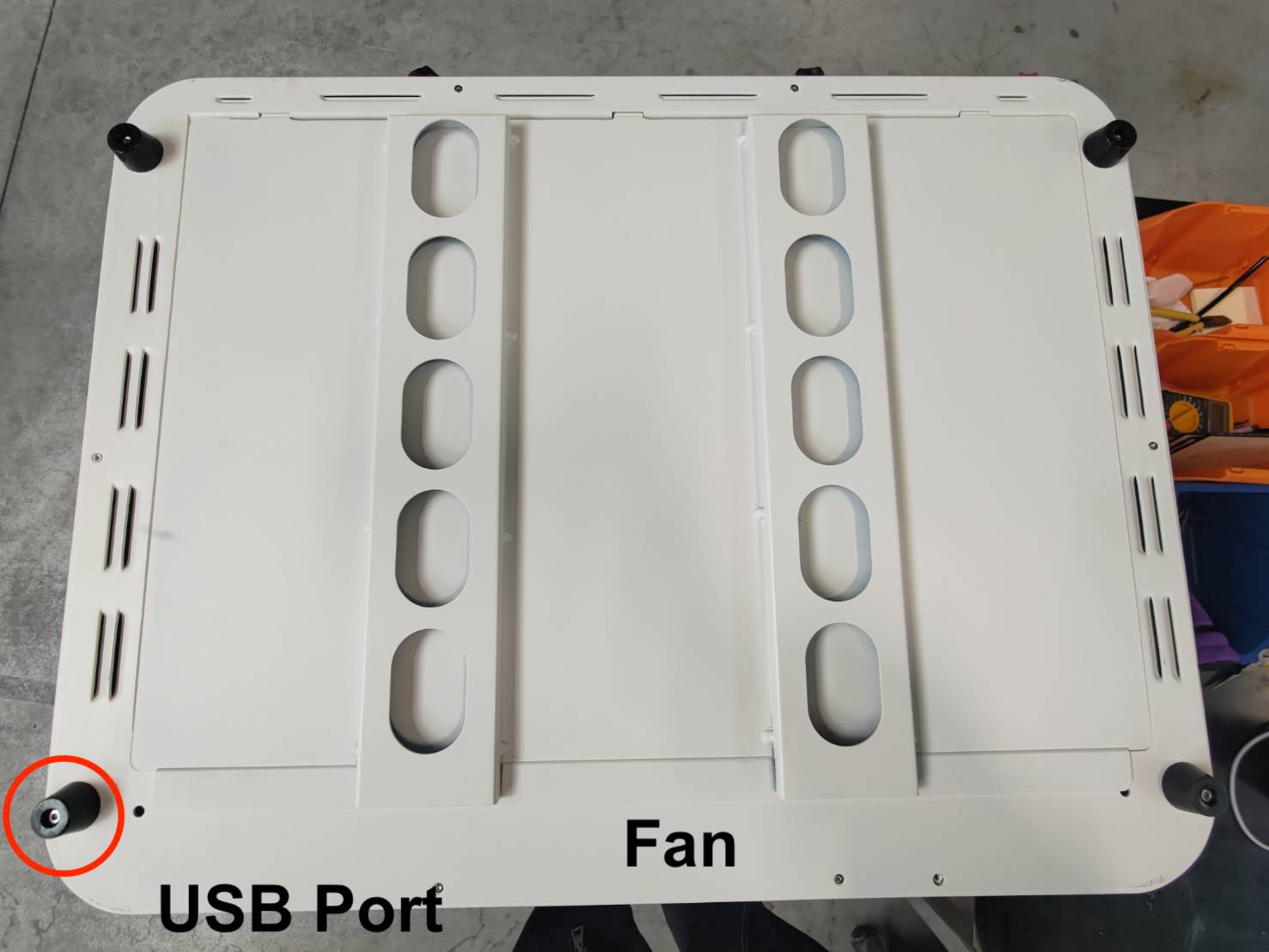

ضع علامة على القدم المطاطية والبرغي القريبين من منفذ USB.
الهدف من وضع العلامة هو أن برغي هذه القدم سيكون أقصر من البراغي الأخرى، ويجب أن يبقى في نفس الموضع.
الخطوة 3

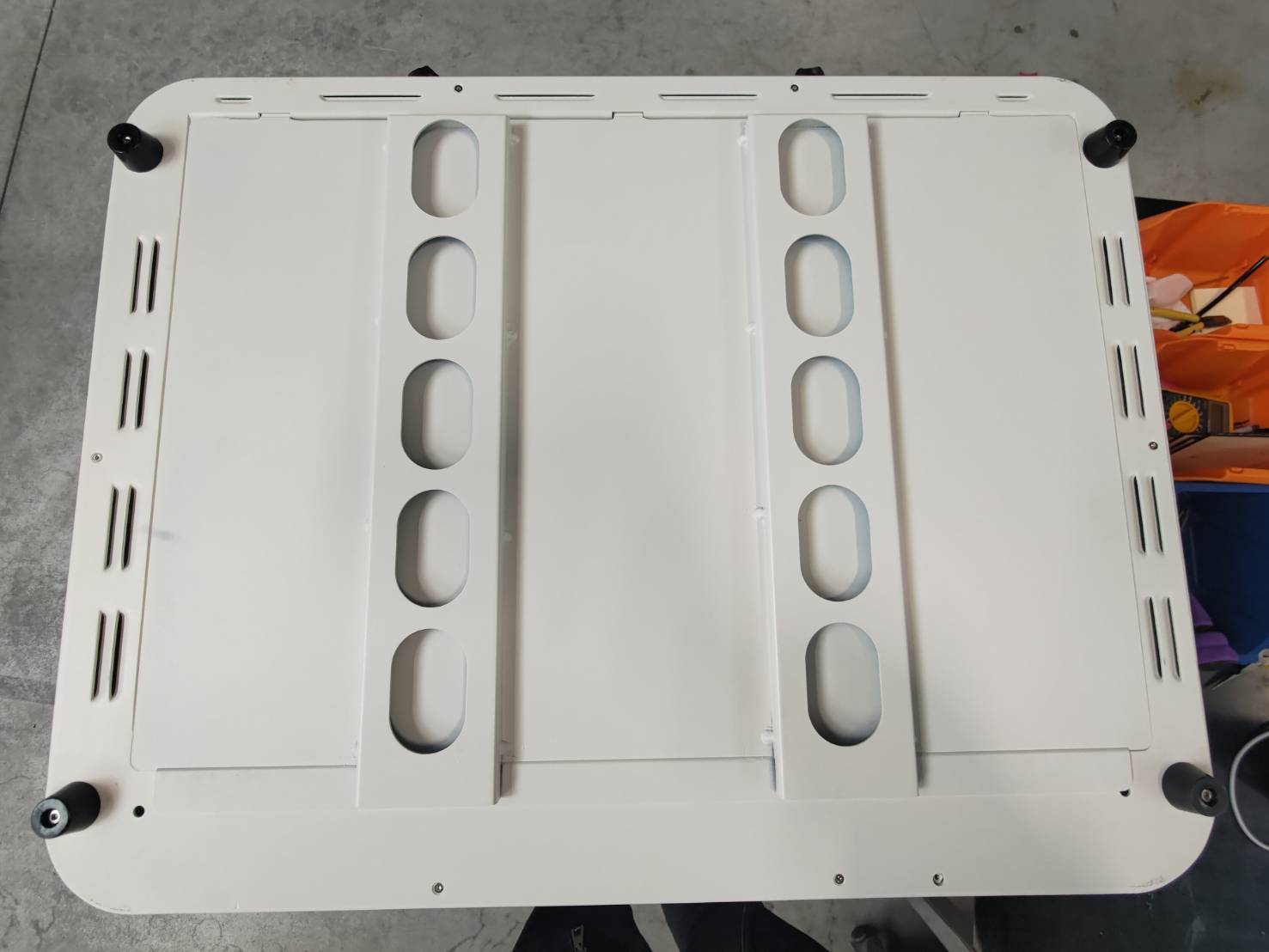

فك هذه البراغي السفلية.
(برغي T8 × 6 قطع وبرغي سداسي 3 مم × 4 قطع)
الخطوة 4
اقلب الجهاز وفك البراغي الجانبية (برغي T8 × قطعتان)
الخطوة 5

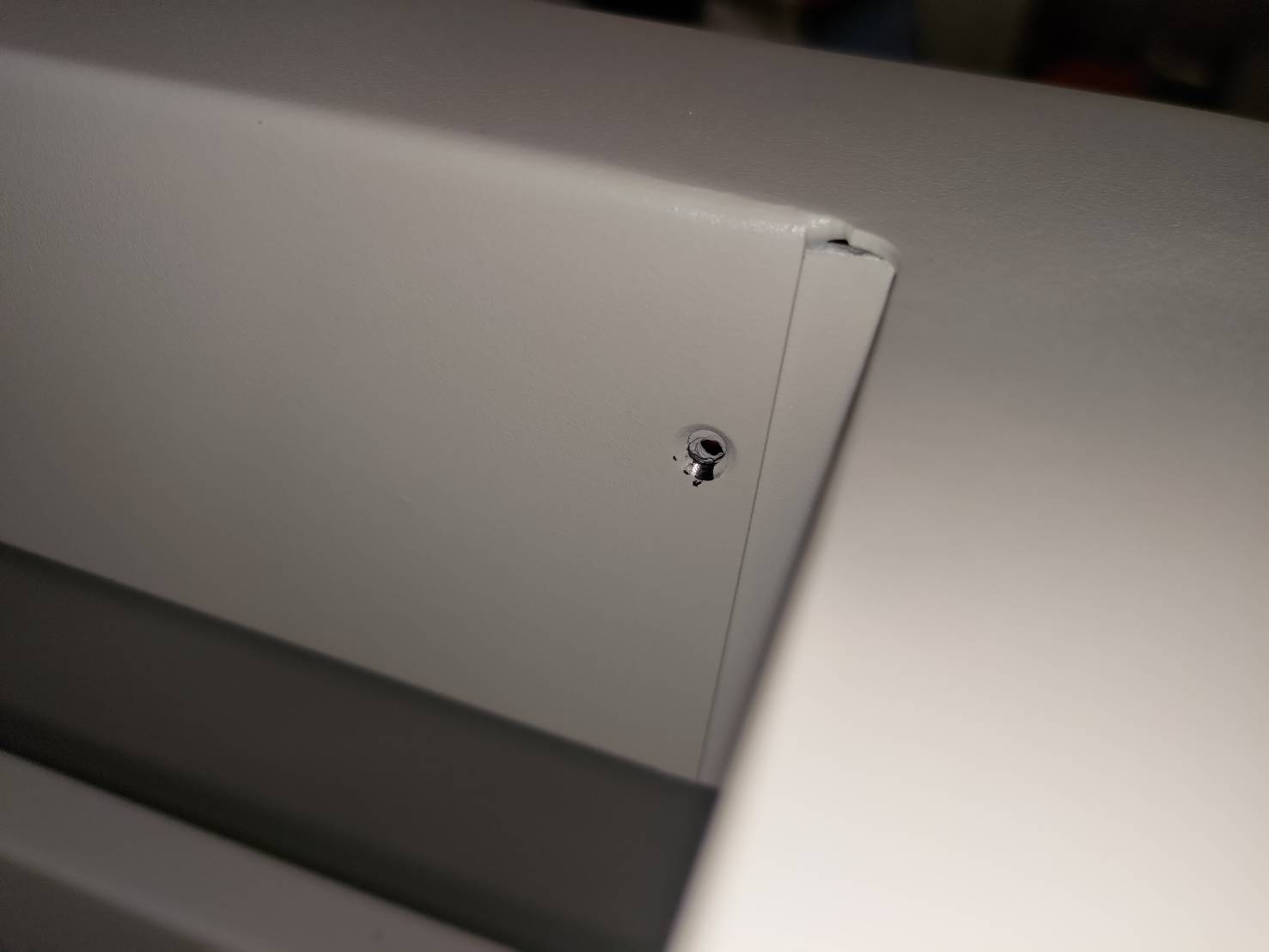

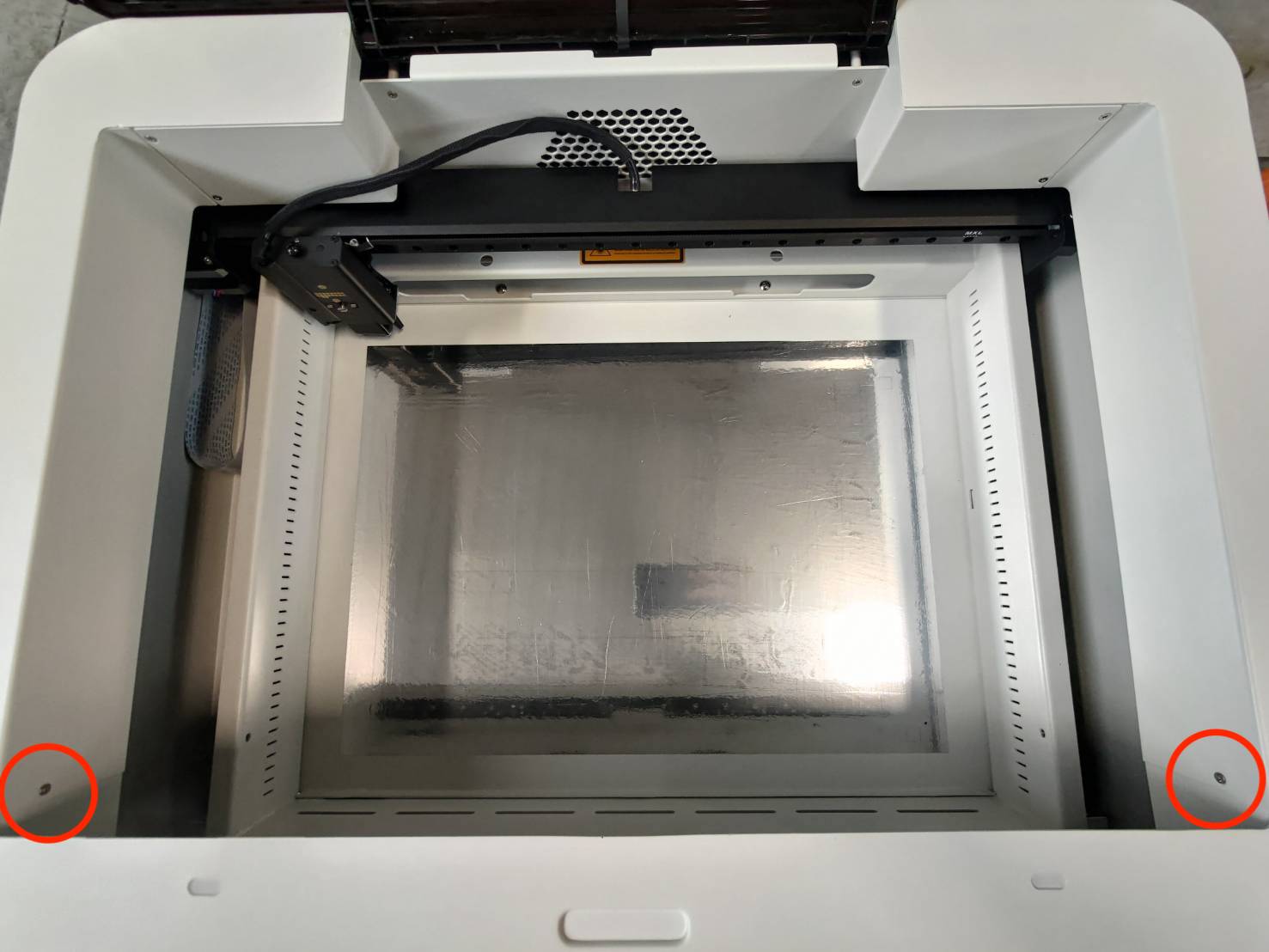

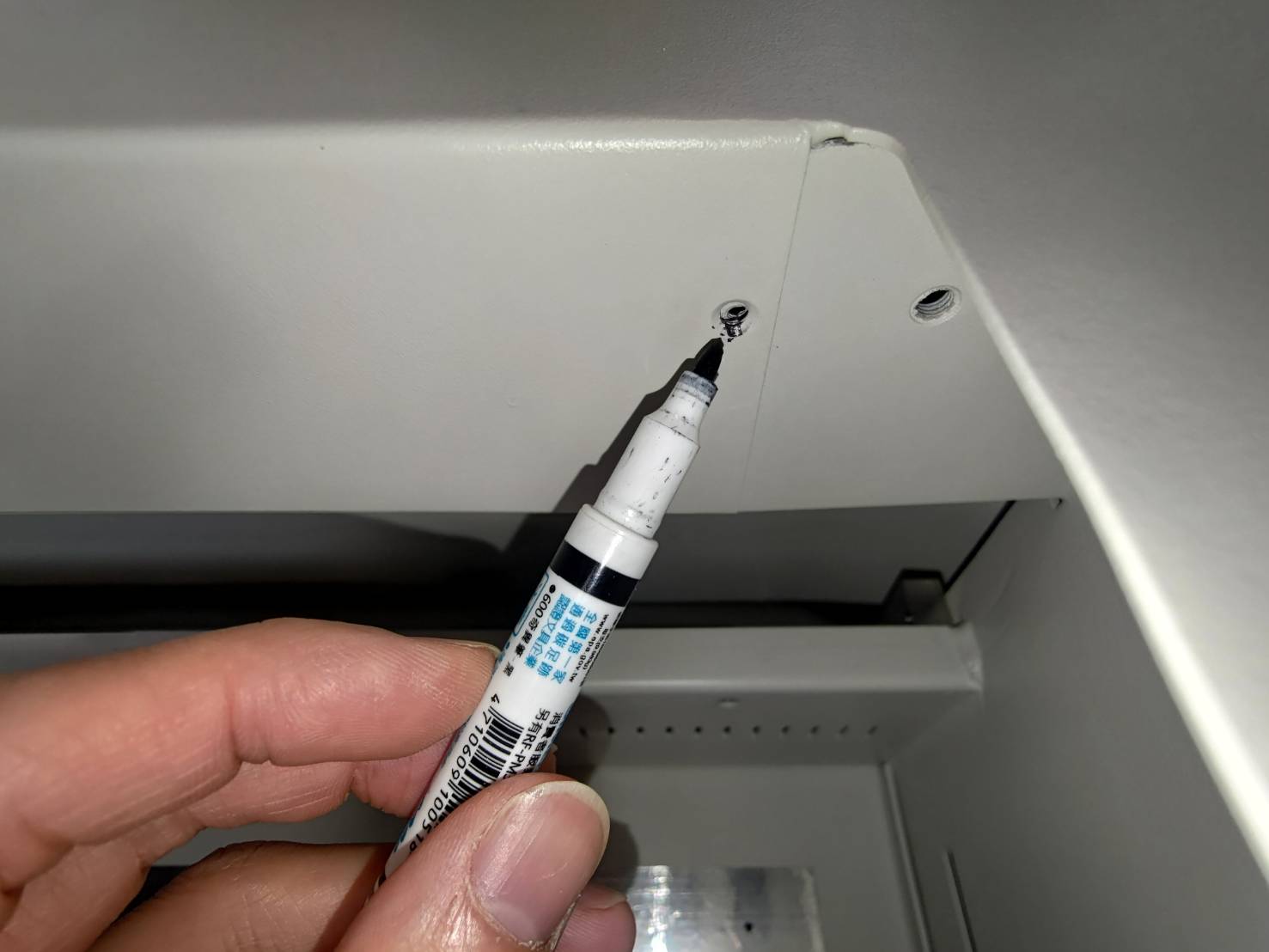

ضع علامة على ثقوب البراغي على كلا الجانبين باستخدام القلم.
الهدف هو تذكير نفسك بأن الجوانب المُعلّمة ستكون مواجهة لمنطقة العمل عند التجميع.
الخطوة 6

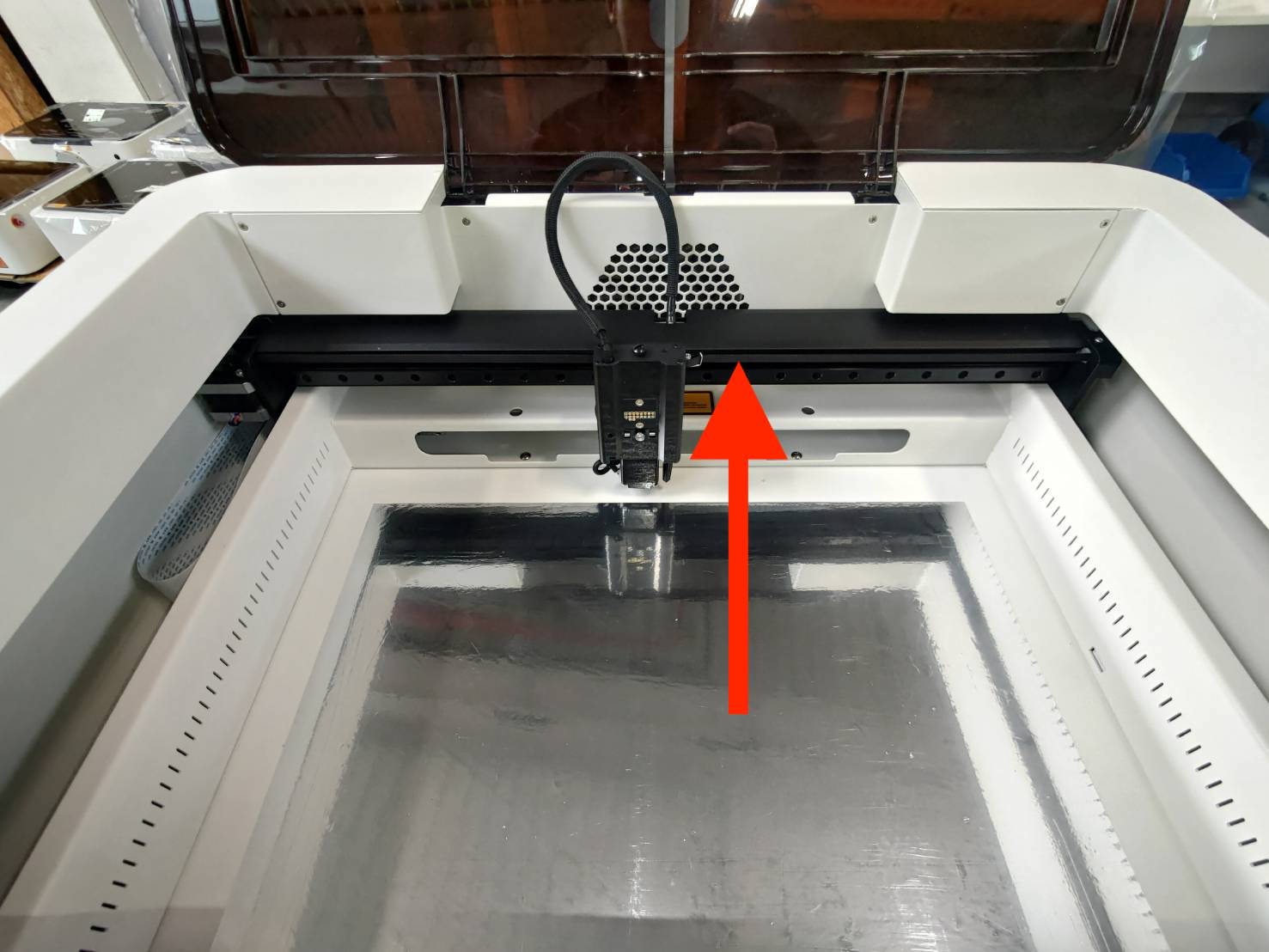

حرك قاعدة الوحدة باتجاه المروحة حتى النهاية.
الخطوة 7

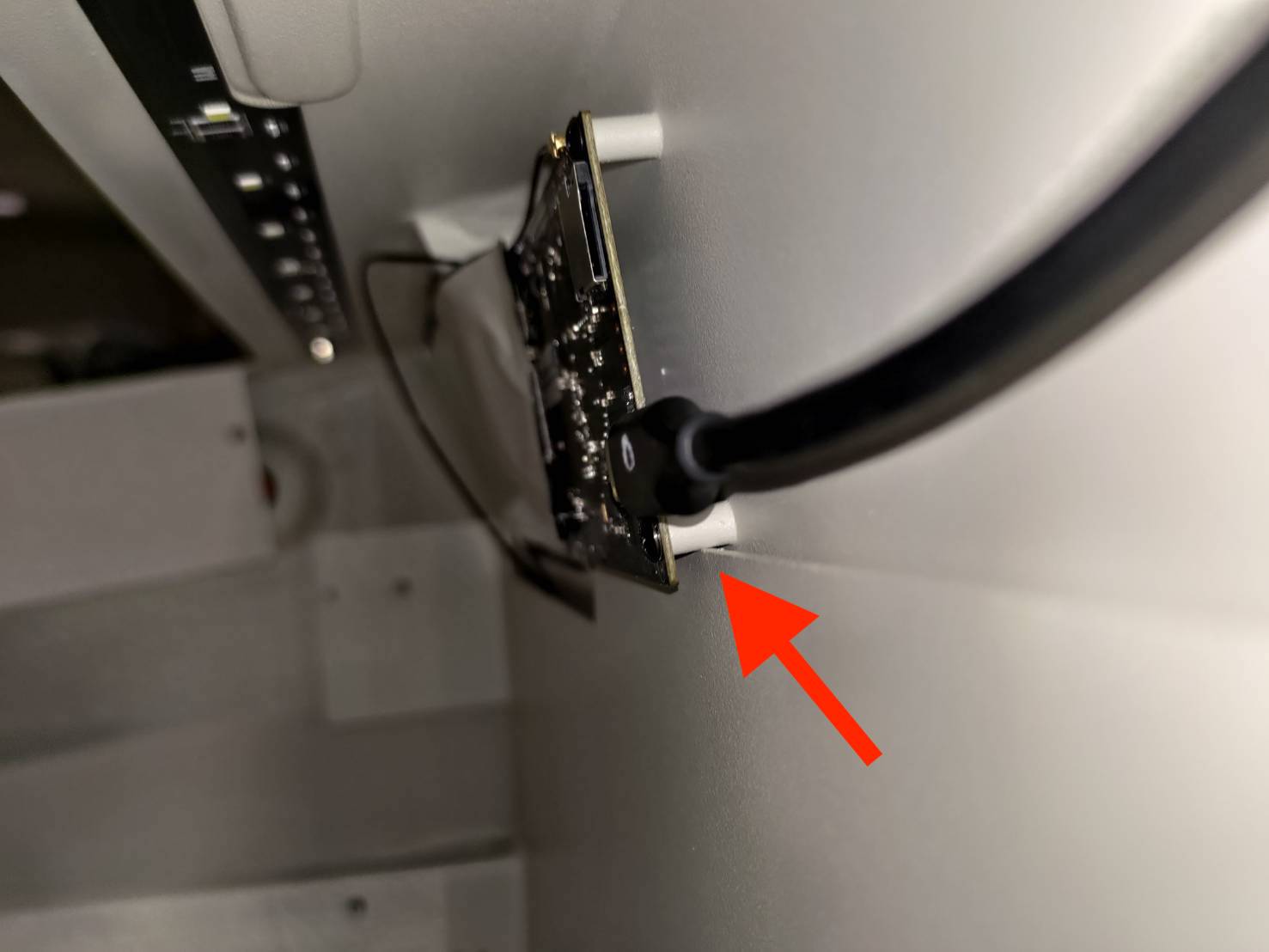

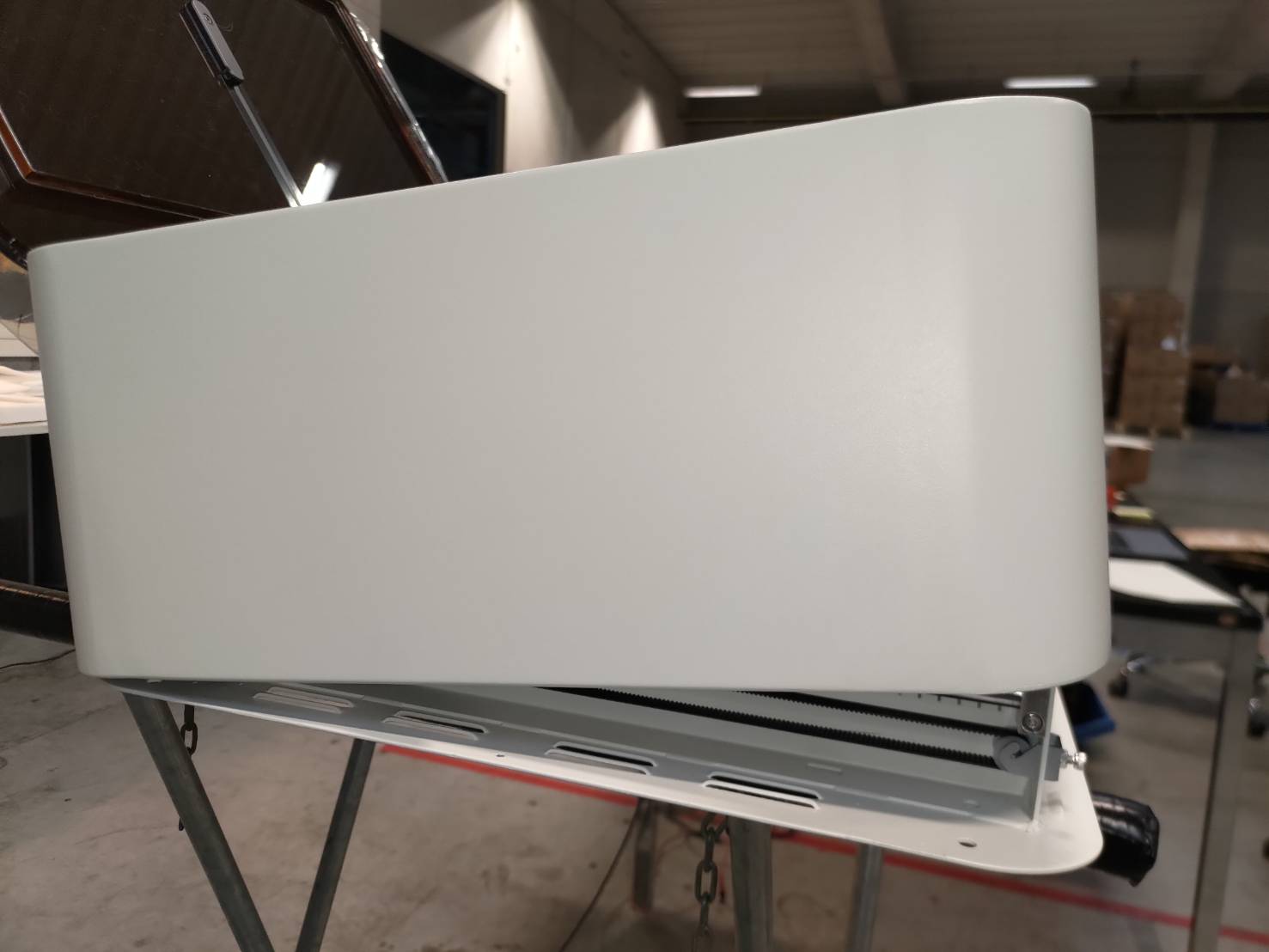

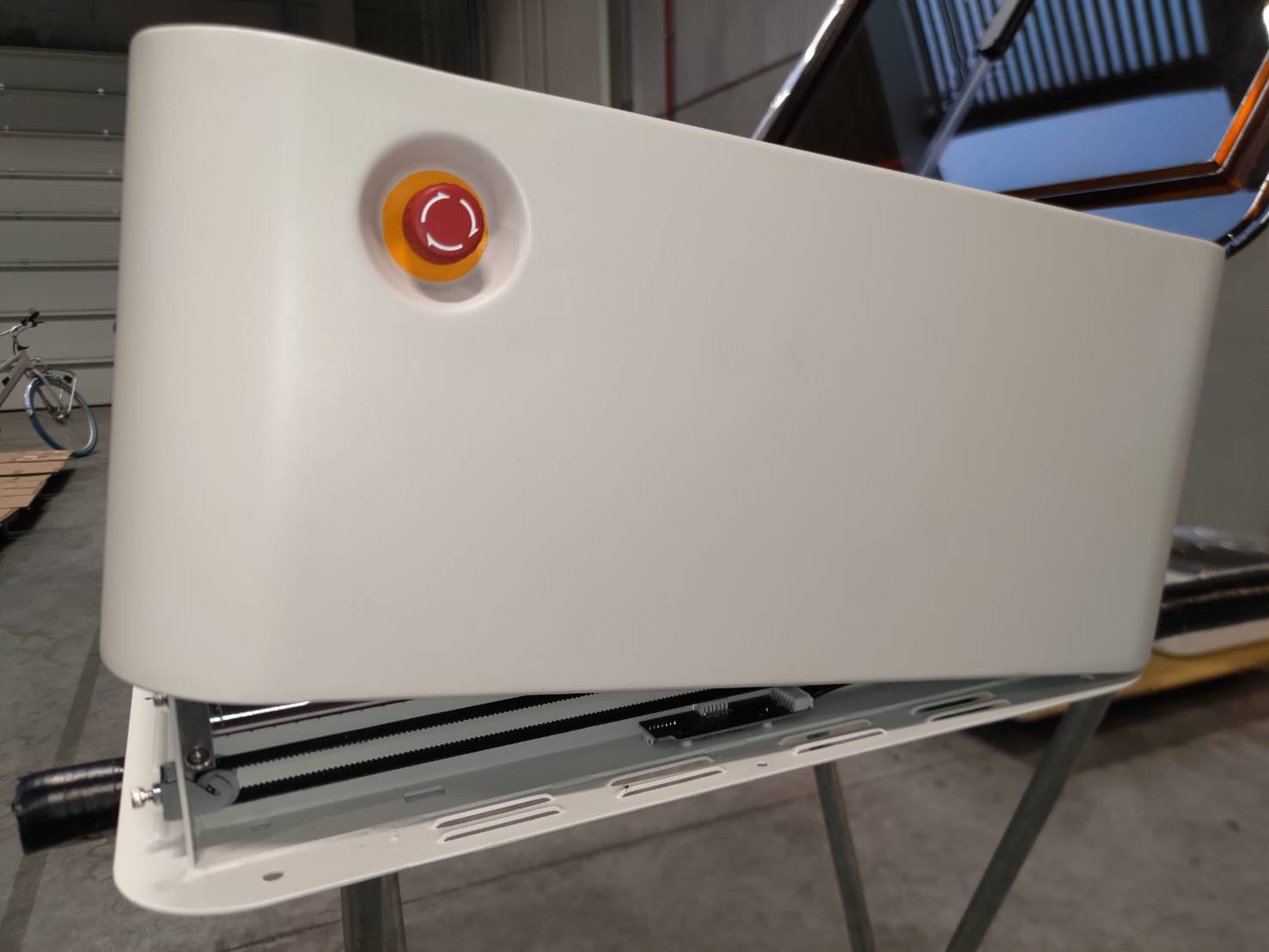

ارفع الإطار العلوي بكلتا يديك وضعه على الدعامات.
(احرص على عدم انحشار الأسلاك بين الإطارات.)
مثال على وضع الإطار على الدعامات:

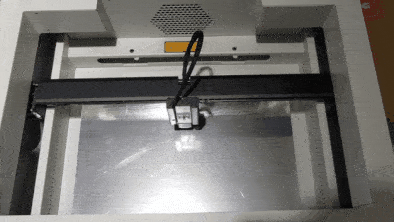

مثال فيديو للرفع (تم تصوير الفيديو داخل الجهاز):
الخطوة 8

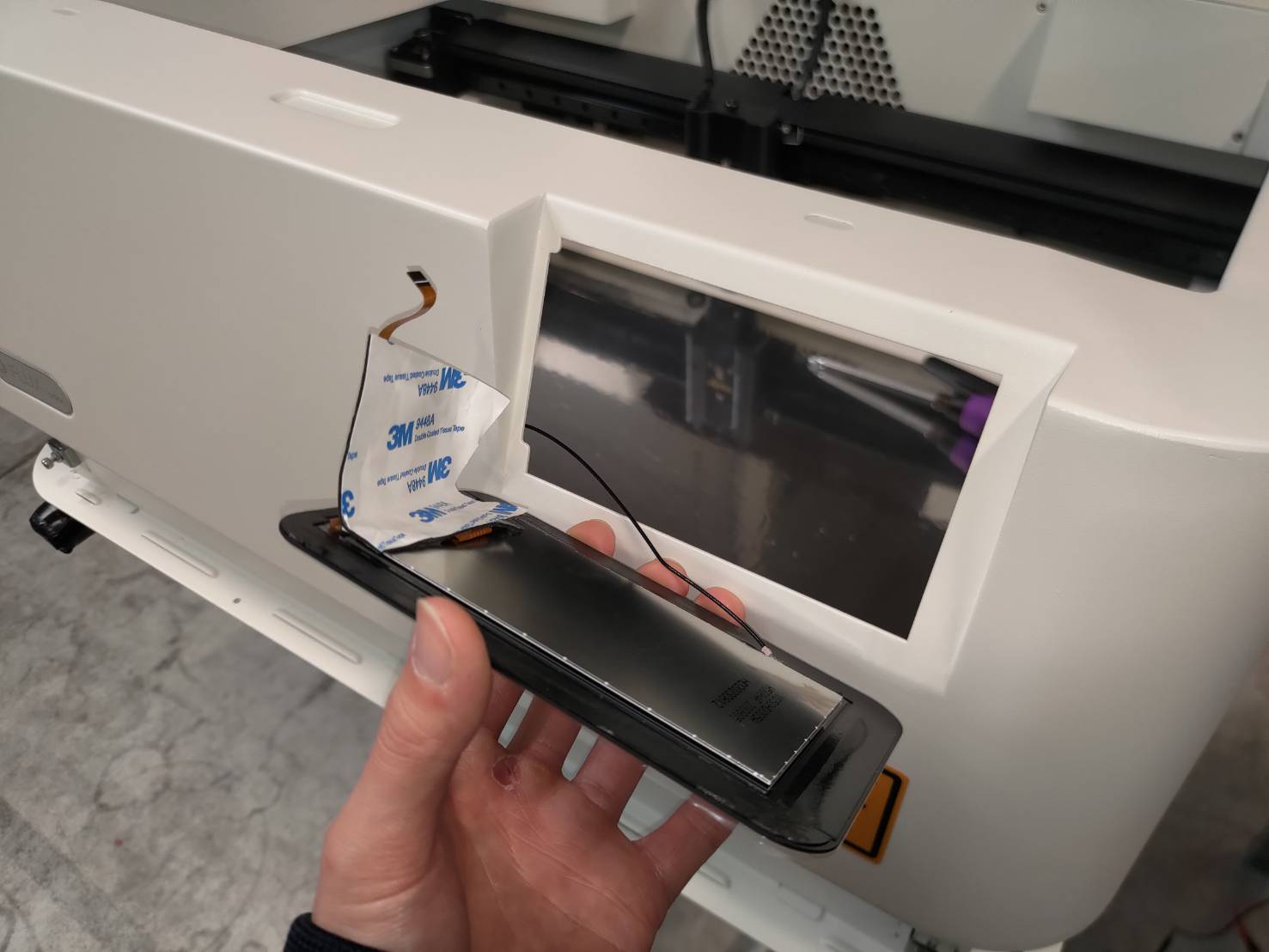

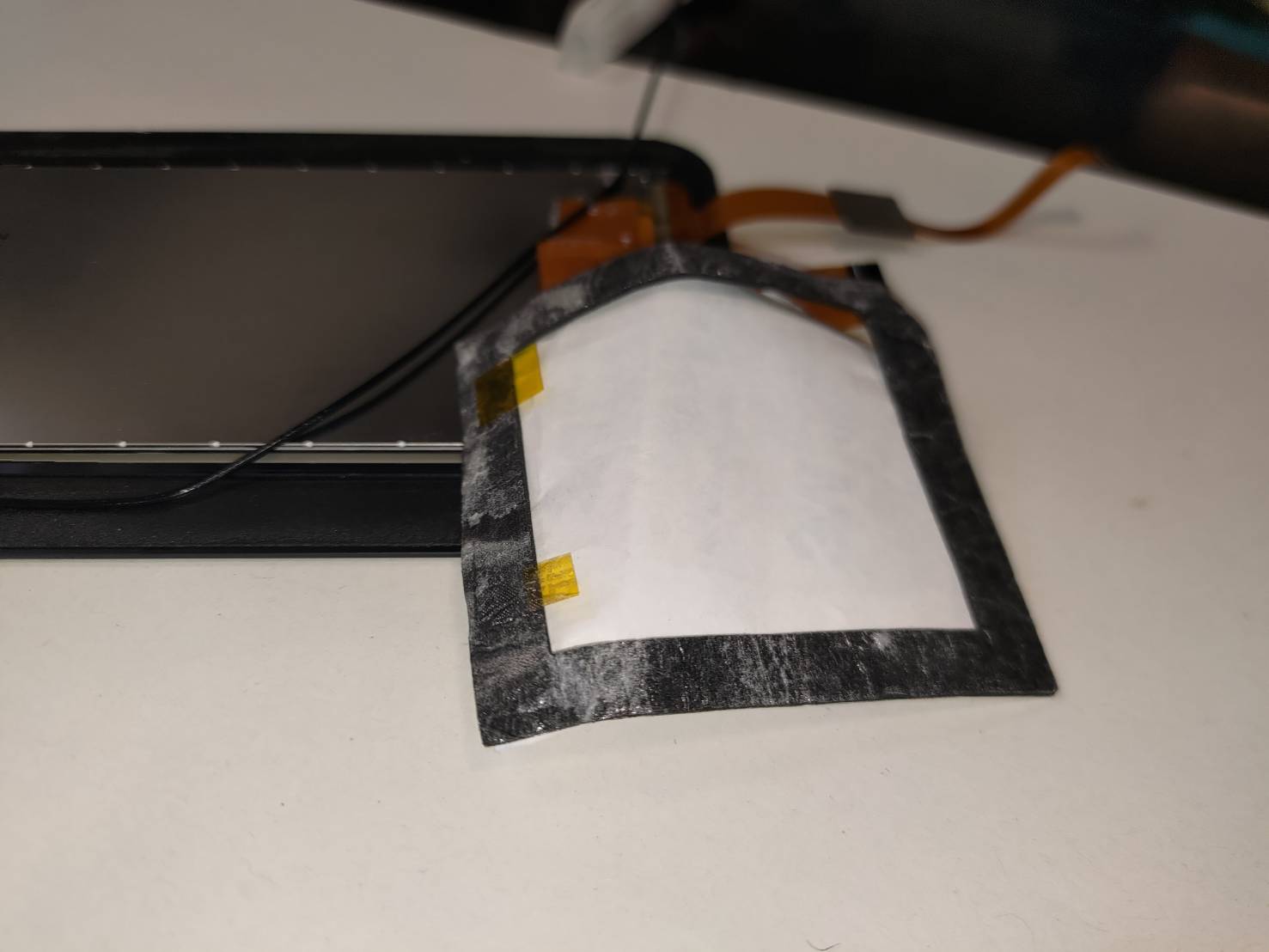

اطوِ شريط الفوم 3M نحو الشاشة.
الخطوة 9

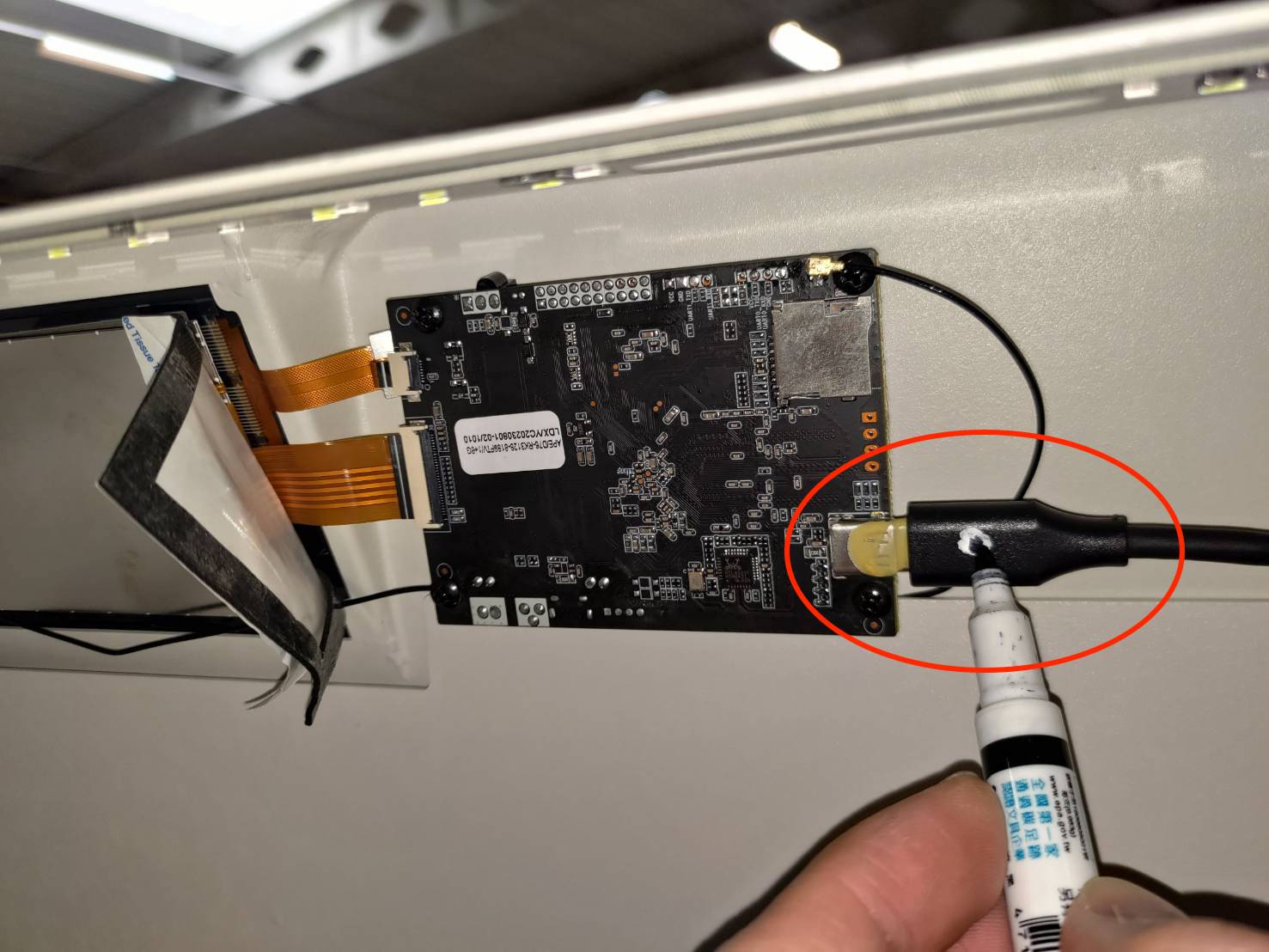

ضع علامة على كابل USB-C.
السبب هو أنه يجب توصيل USB-C في الاتجاه الصحيح، لذا سيتم معرفة الاتجاه الأصلي عن طريق وضع علامة عليه عند التجميع. (يجب أن يكون الجانب المُعلّم مواجهًا لمنطقة العمل.)
الخطوة 10

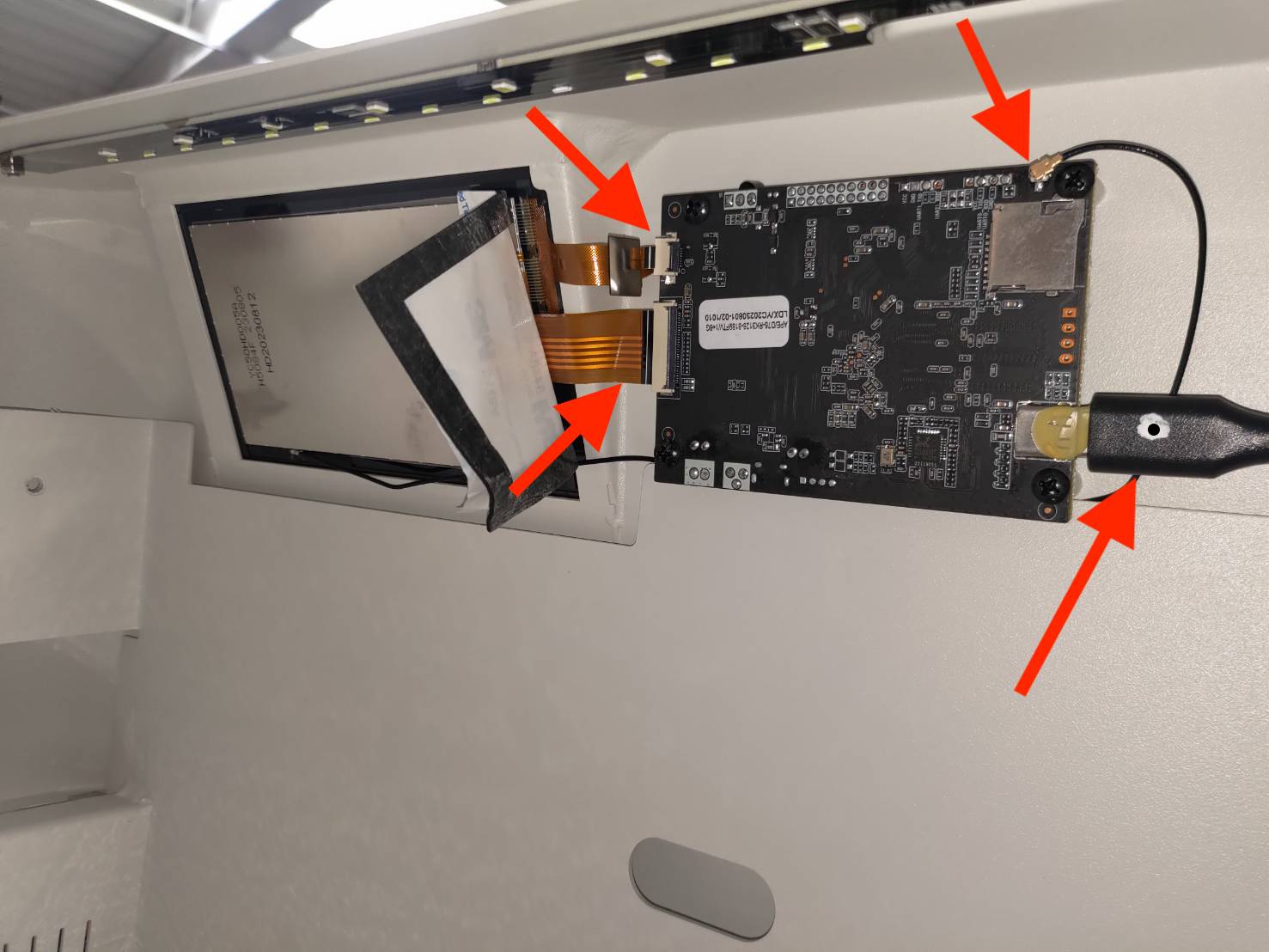

التقط صورة لتوثيق المواضع الأصلية لجميع الكابلات.
الهدف هو تذكير نفسك بمواقع الكابلات لضمان إعادة توصيلها بشكل صحيح.
الخطوة 11

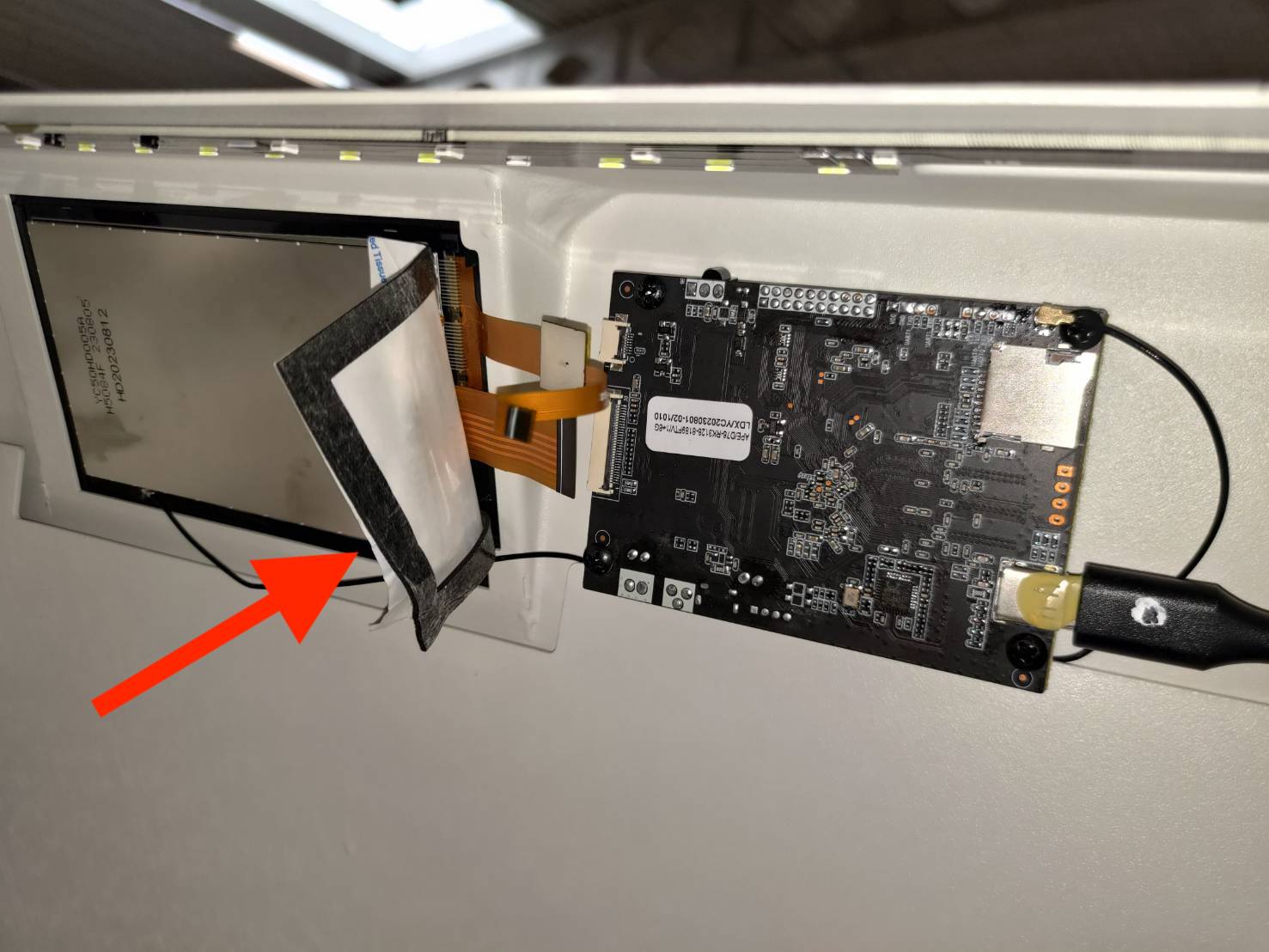

قم بإزالة الكابلات المسطحة وموصل USB-C وهوائي Wi-Fi.

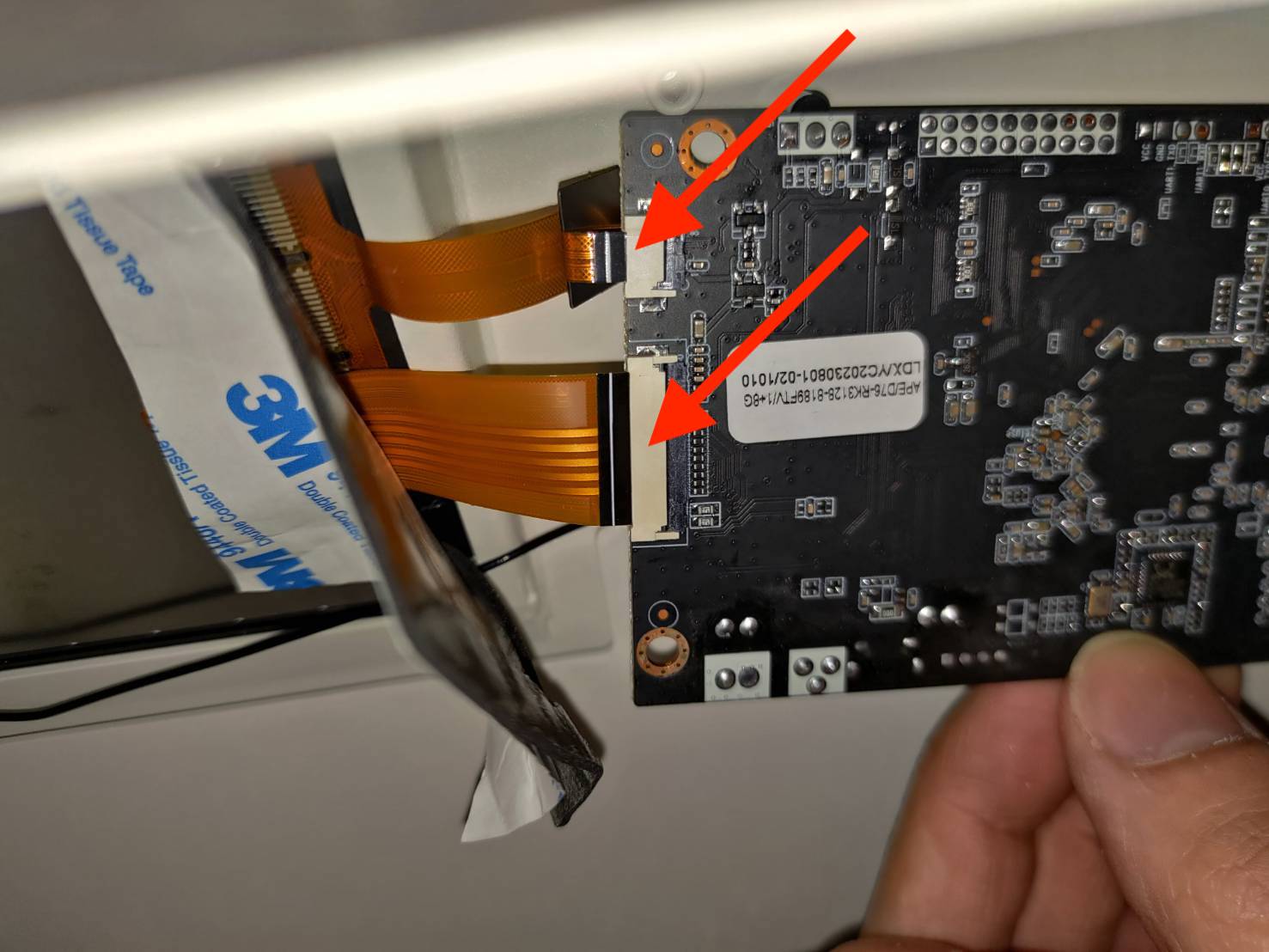

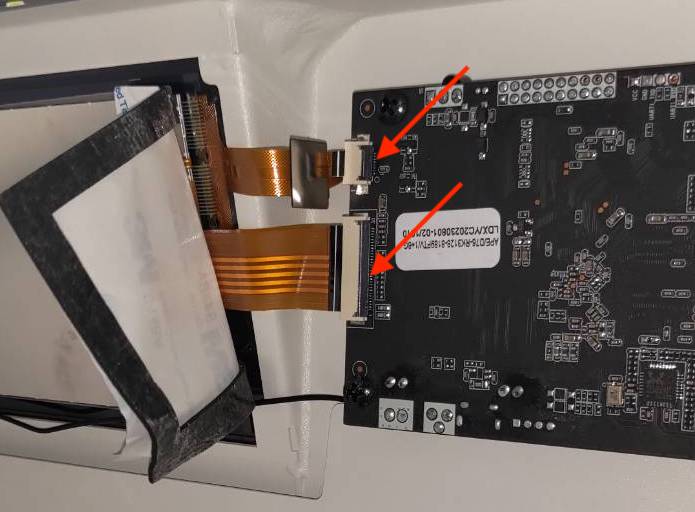

يرجى الانتباه إلى أن الكابلات المسطحة مثبتة بمشابك. افتح هذه المشابك لإزالة الكابلات المسطحة.

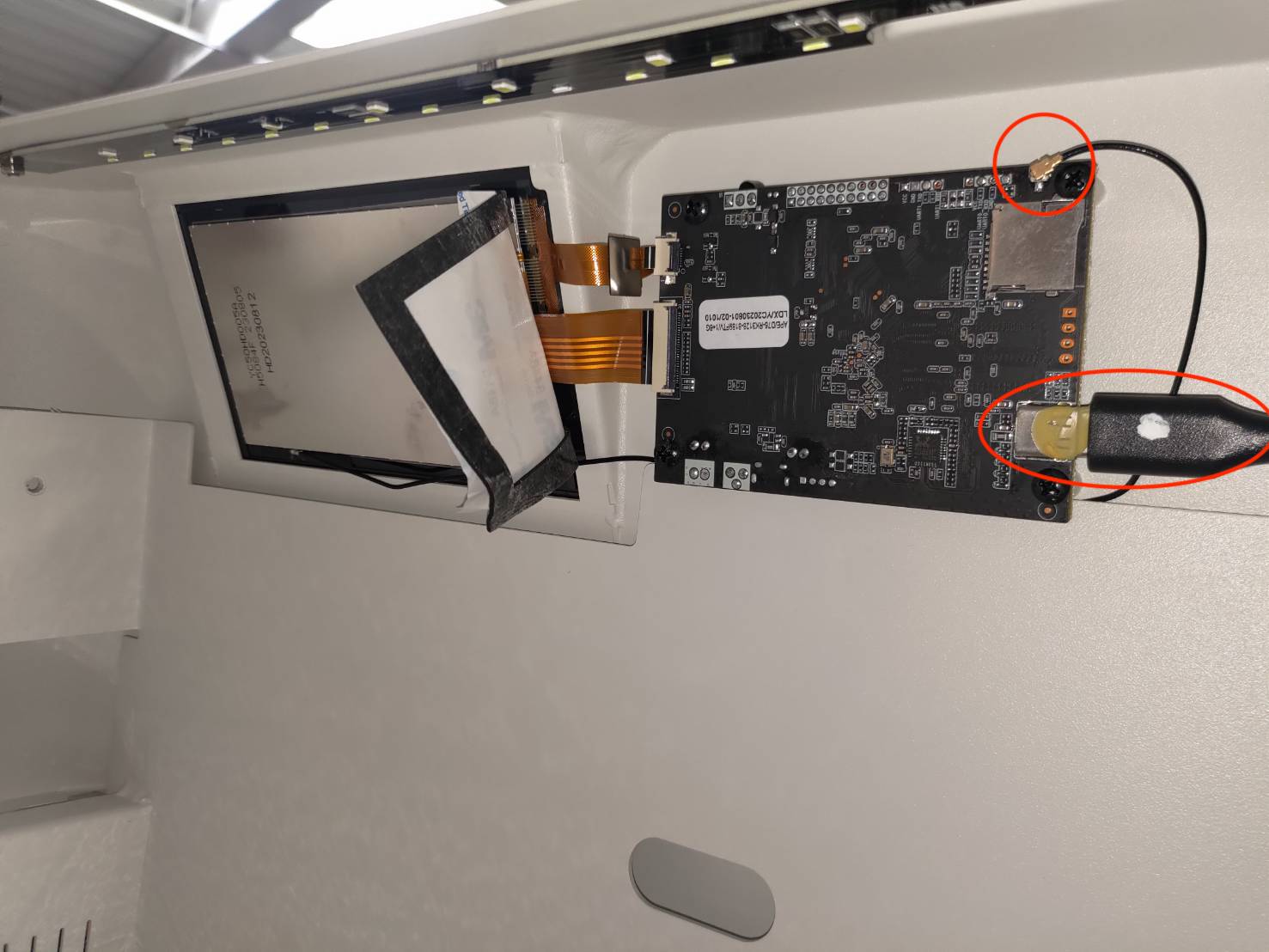

مواقع موصل USB-C وهوائي Wi-Fi:
تمت إزالة جميع المكونات:
الخطوة 12

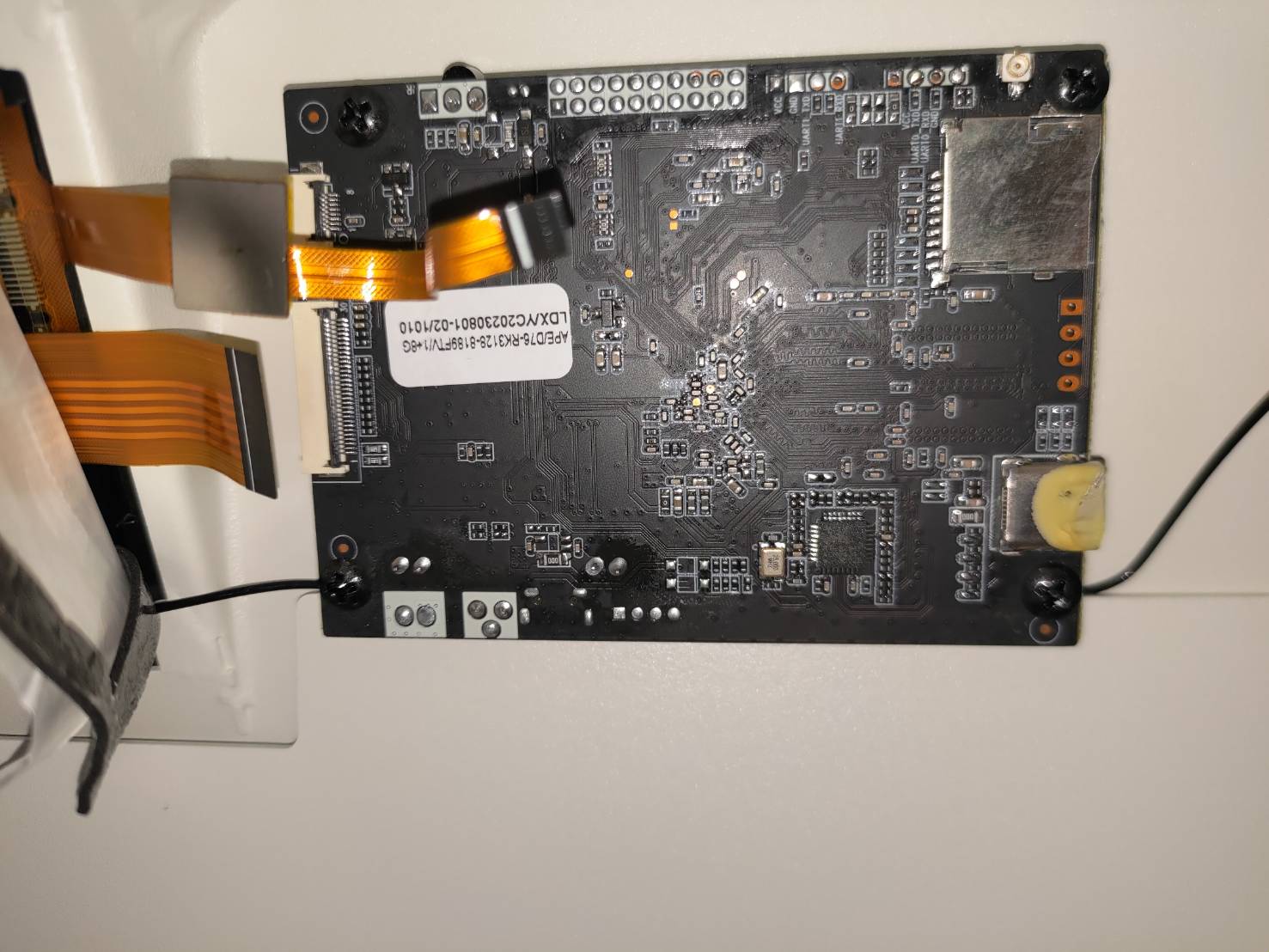

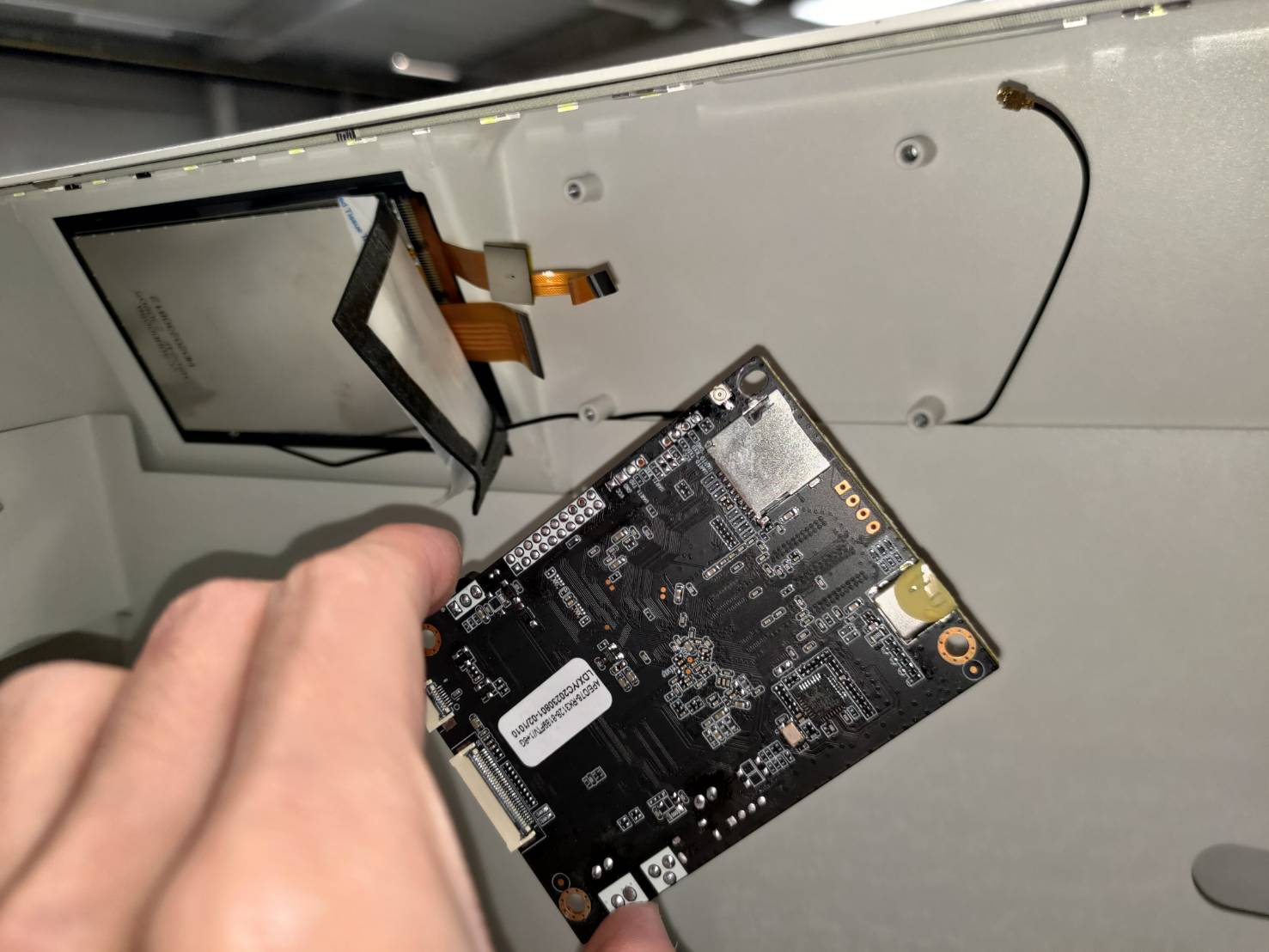

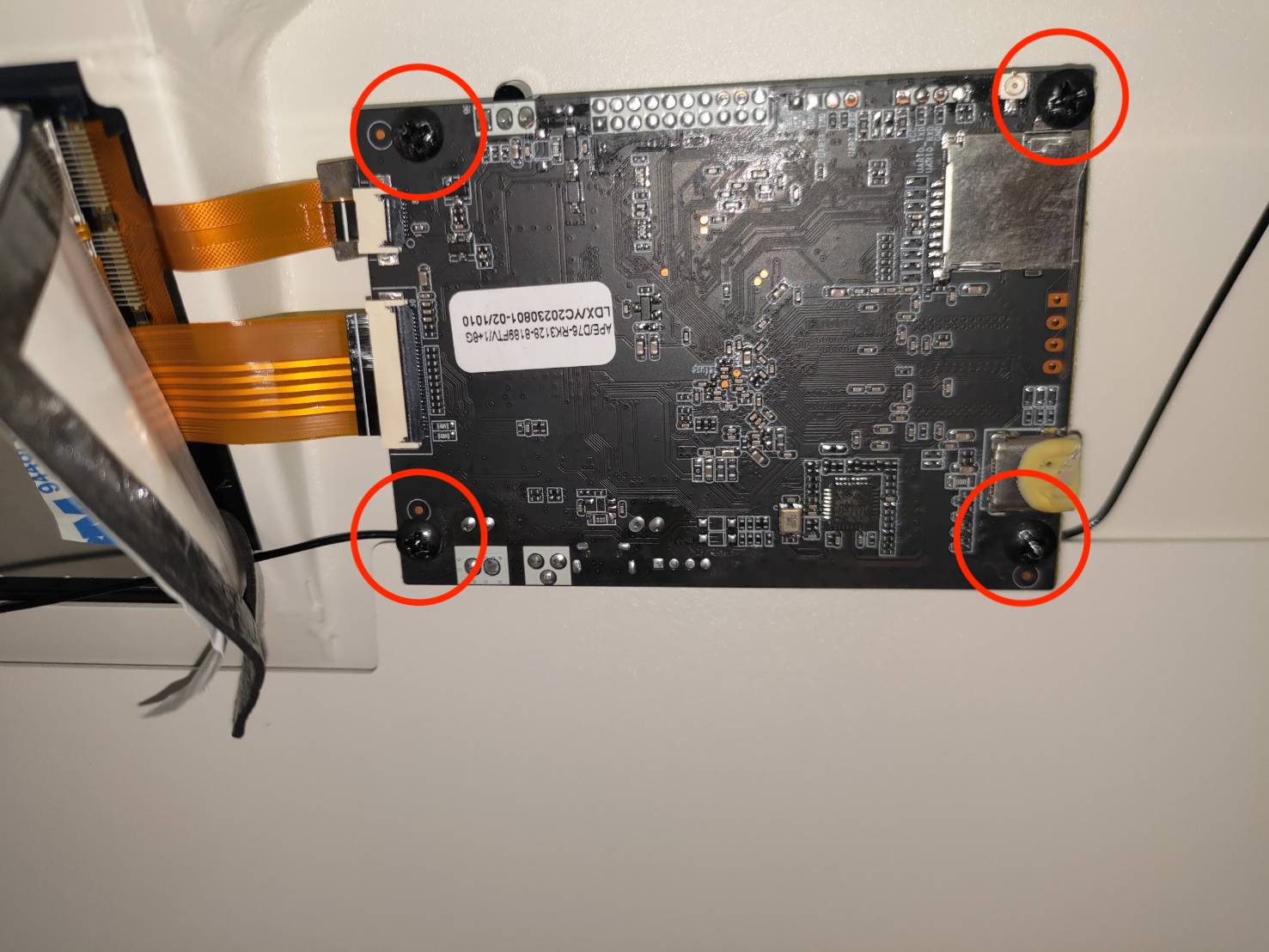

قم بفك براغي فيليبس هذه لإزالة لوحة RK.
الخطوة 13

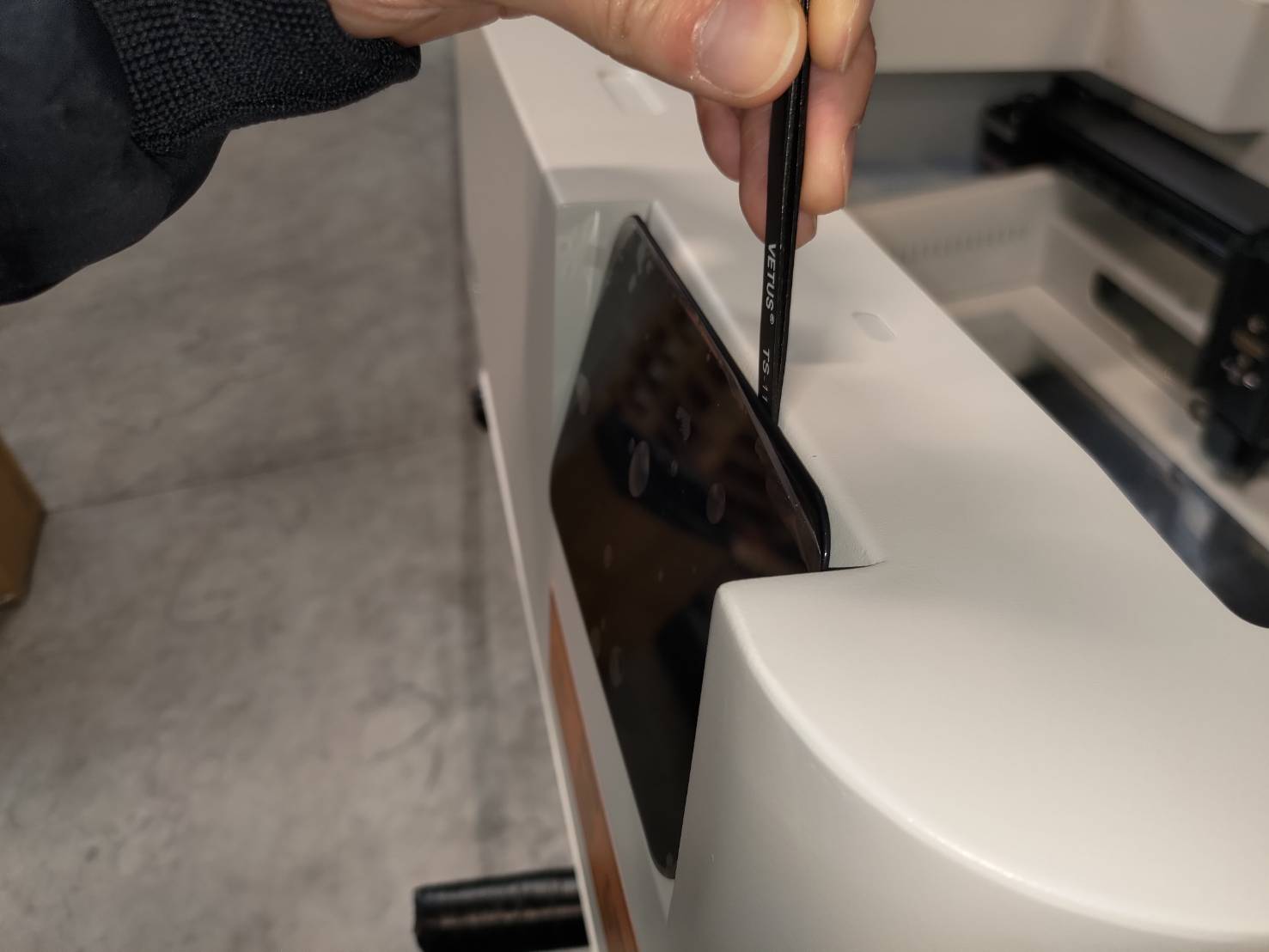

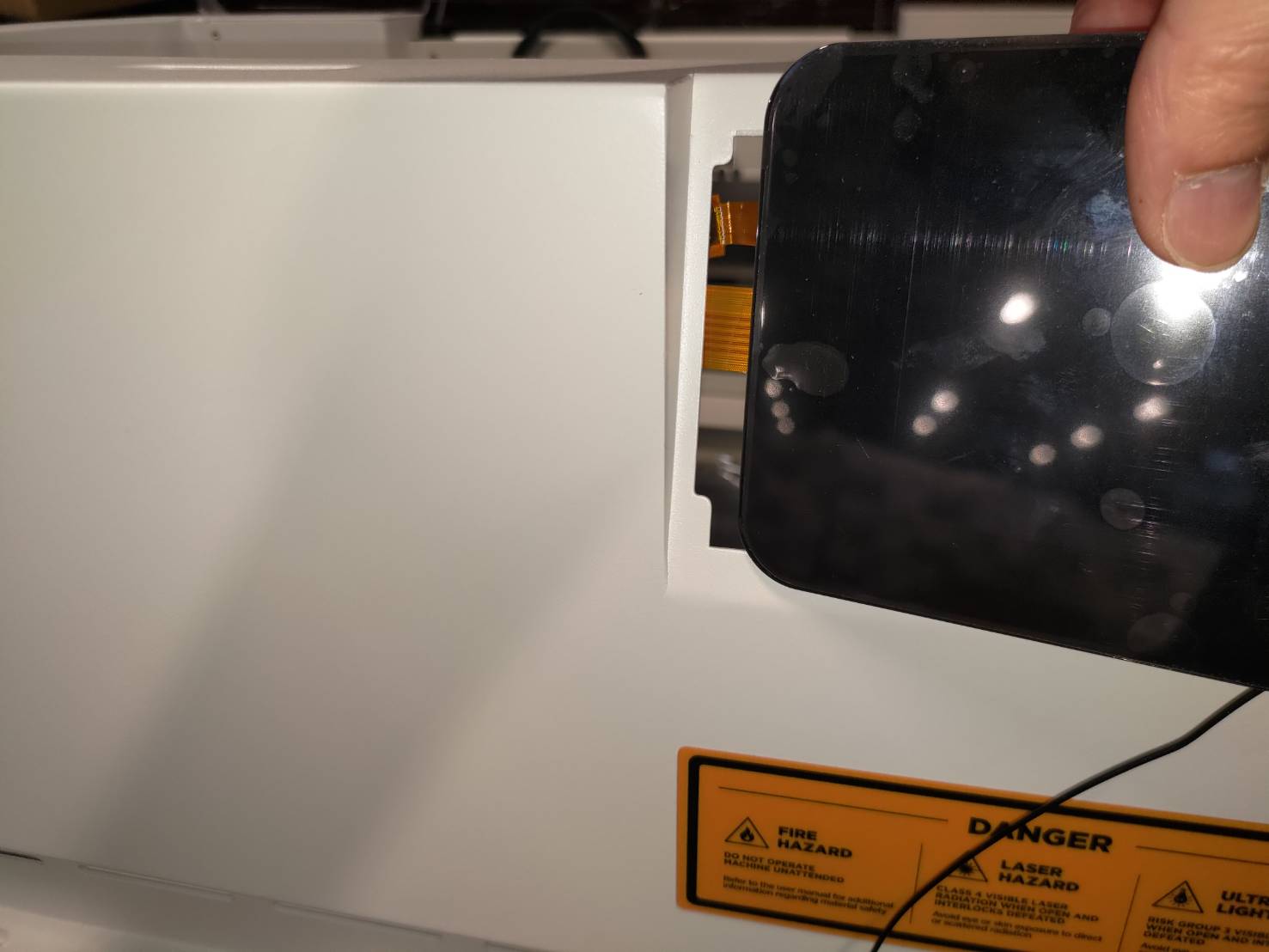

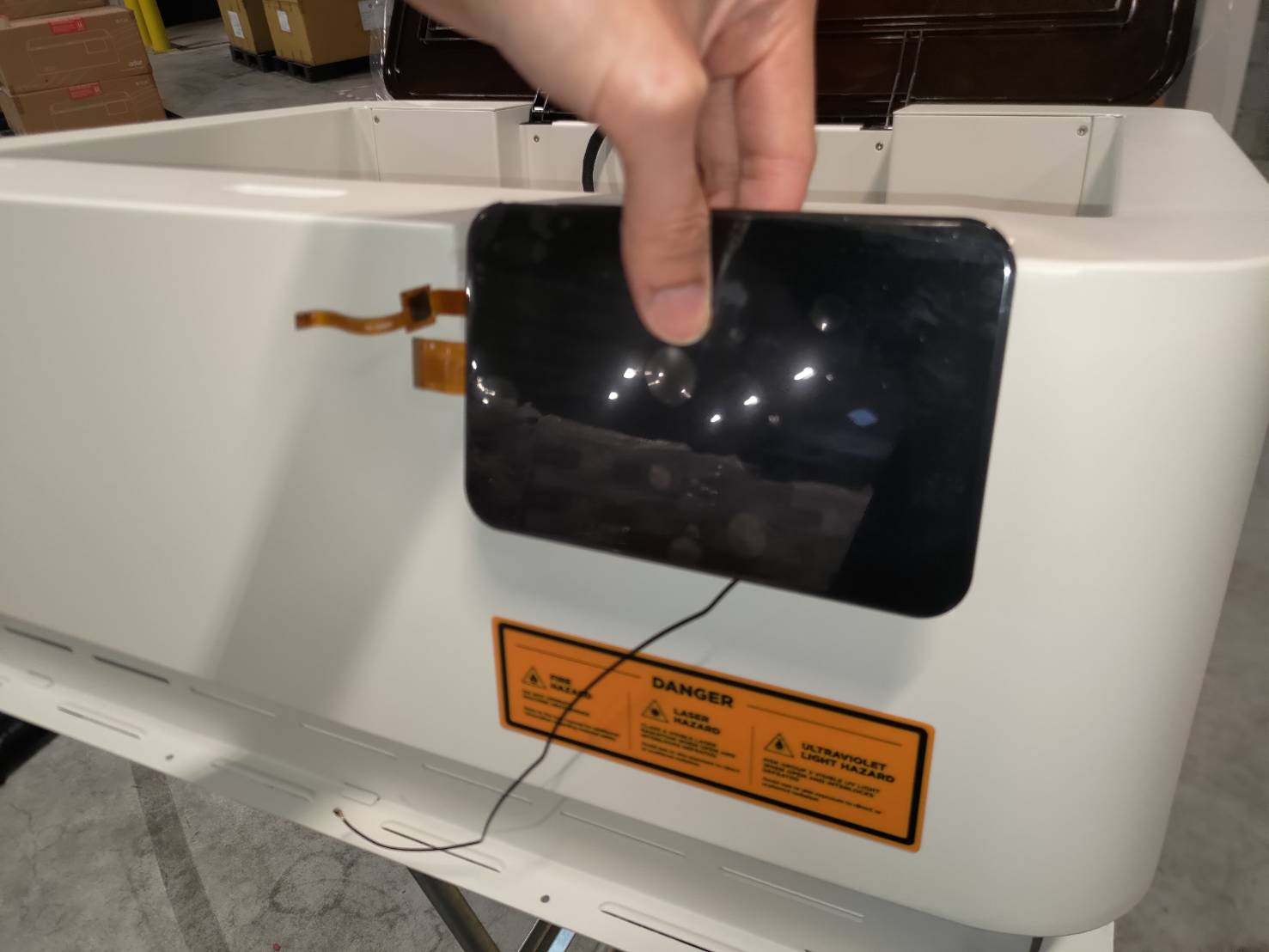

استخدم أداة كشط أو مفك براغي مسطح الرأس لرفع الشاشة.
الخطوة 14

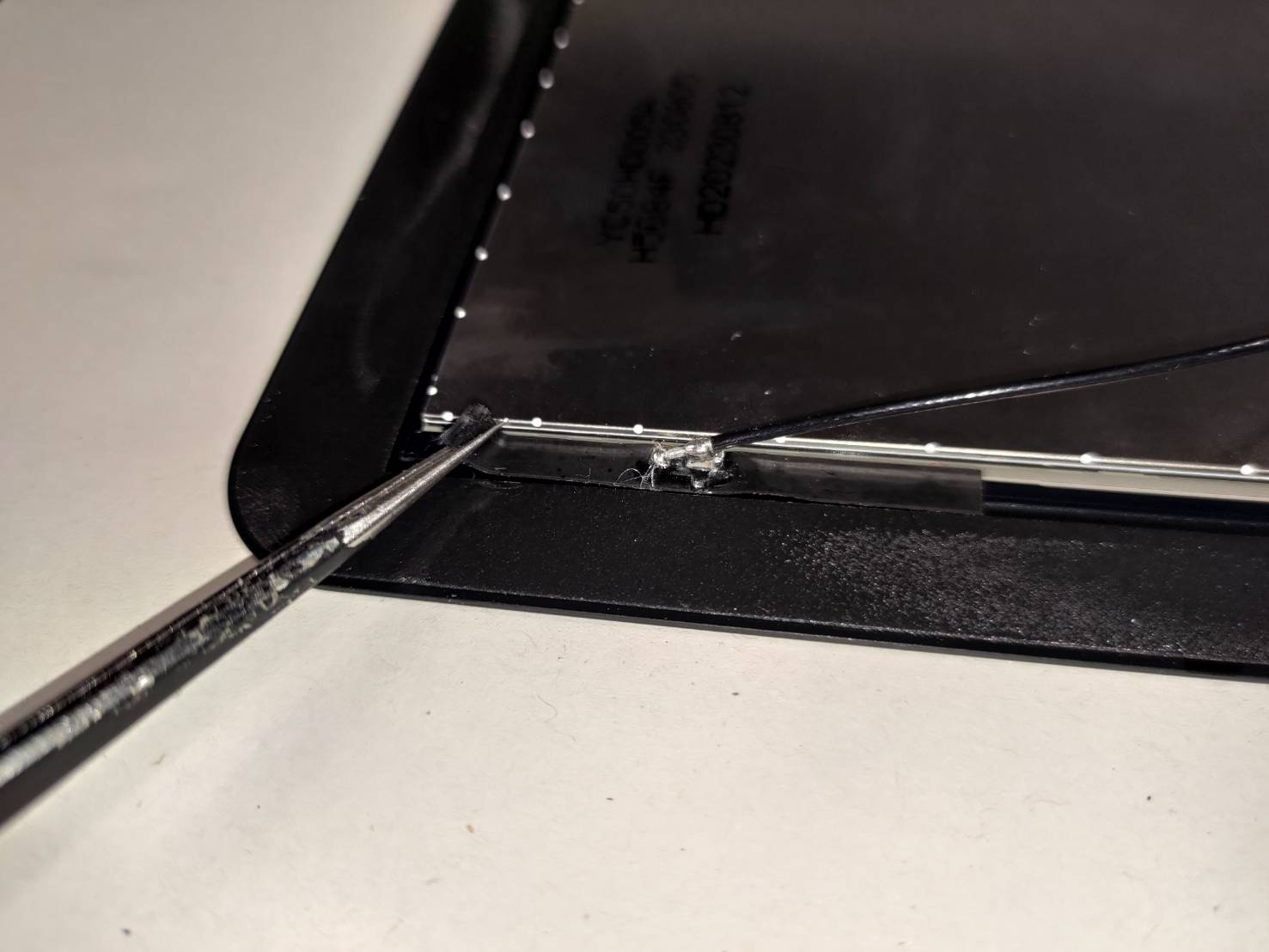

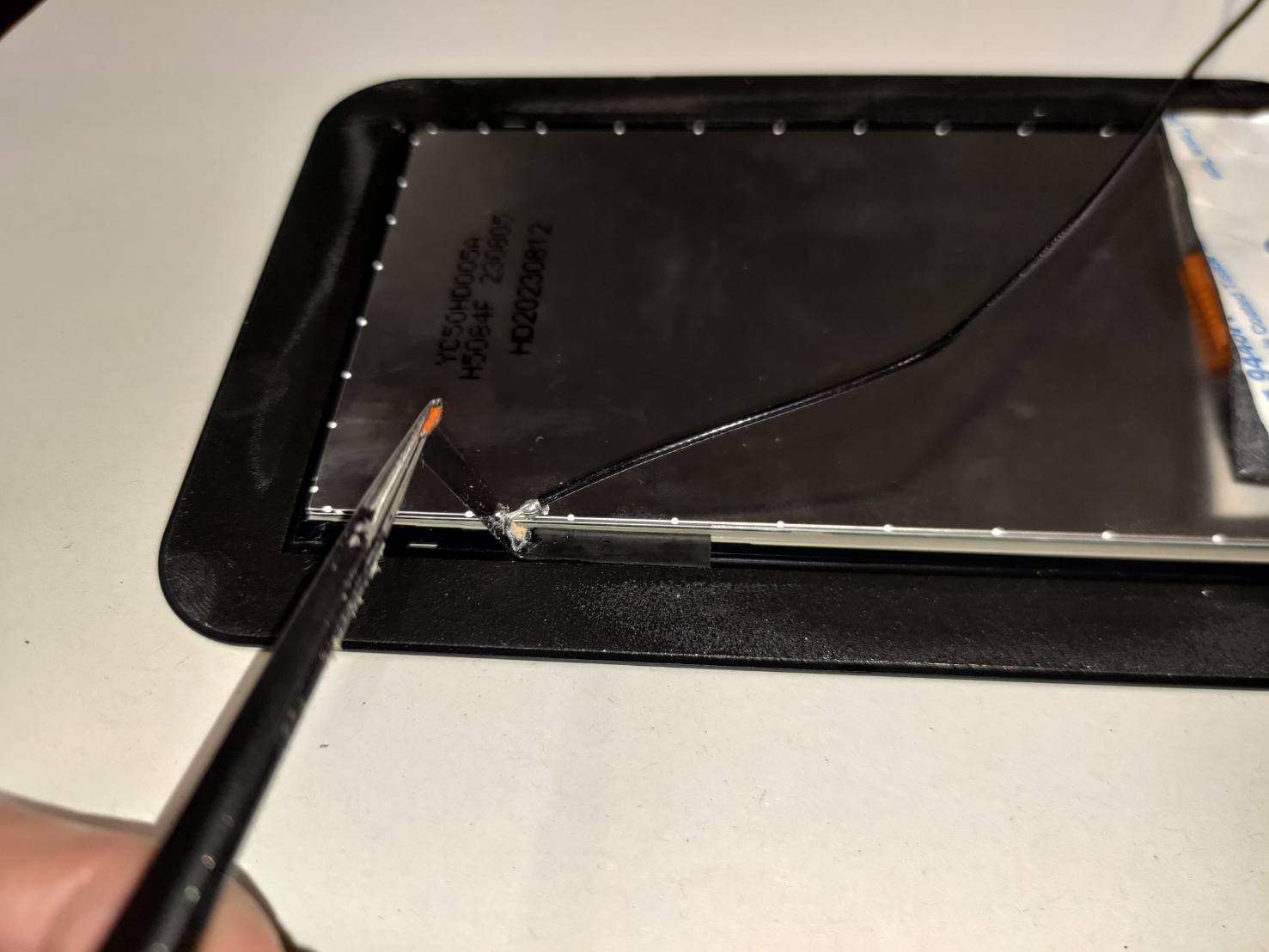

استخدم ملقطًا لإزالة هوائي Wi-Fi مع الشريط اللاصق الخاص به من الشاشة القديمة واحتفظ به للاستخدام لاحقًا.
الخطوة 15
قم بإزالة شريط الفوم ثلاثي الأبعاد واحتفظ به للاستخدام لاحقًا
(إذا كانت الشاشة الجديدة مزودة بشريط فوم، فيرجى تخطي هذه الخطوة.)
الخطوة 16

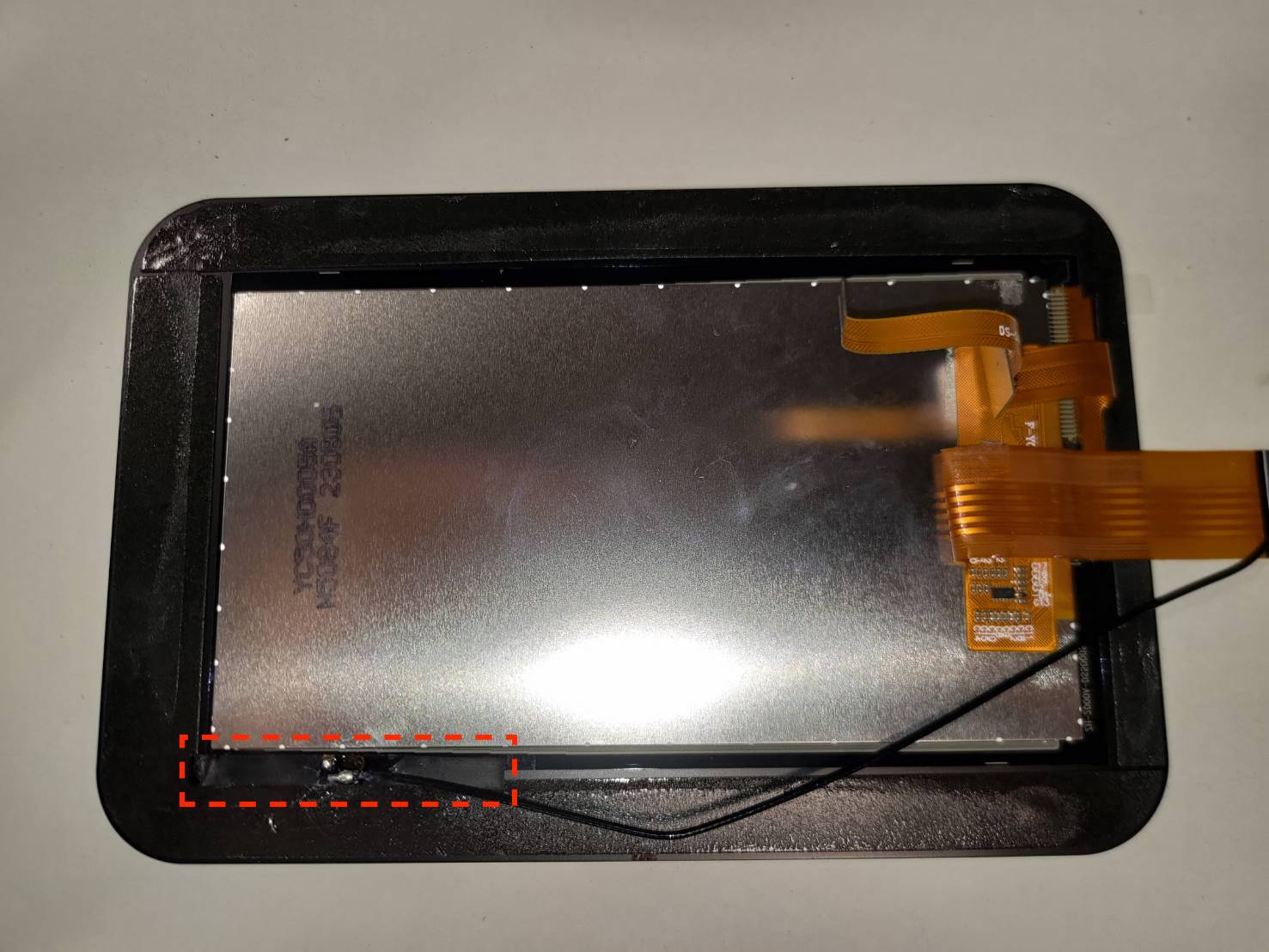

ضع هوائي Wi-Fi على الشاشة الجديدة في الزاوية السفلية اليسرى.
الخطوة 17
أزل الغشاء الواقي من الشاشة الجديدة. ثم ضعها في الإطار.
يكون الاتجاه كما هو موضح في الصورة أدناه، ويجب أن تكون الكابلات على الجانب الأيسر (جانب لوحة RK).
الخطوة 18
أدخل الكابلات المسطحة في لوحة RK الجديدة.

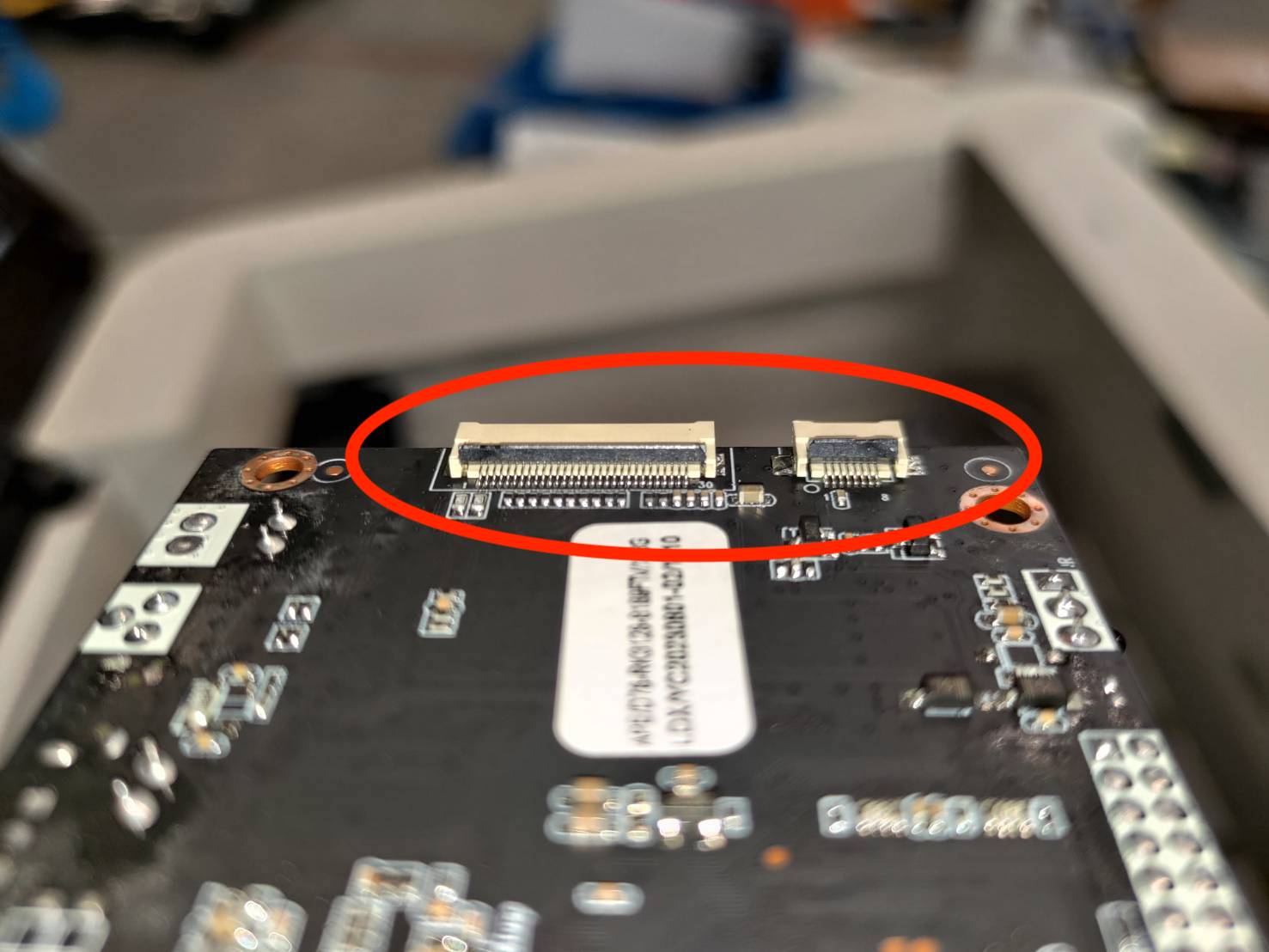

يرجى ملاحظة أنه يجب فتح المشابك الموجودة على اللوحة قبل إدخال الكابلات.
الخطوة 19
أعد ربط البراغي لتثبيت لوحة RK الجديدة.
الخطوة 20
قم بتوصيل كابل USB-C وهوائي Wi-Fi.
يرجى ملاحظة أن كابل USB-C يجب أن يكون في الاتجاه الأصلي كما هو موضح في الصورة المرفقة الخطوة 10.
الخطوة 21

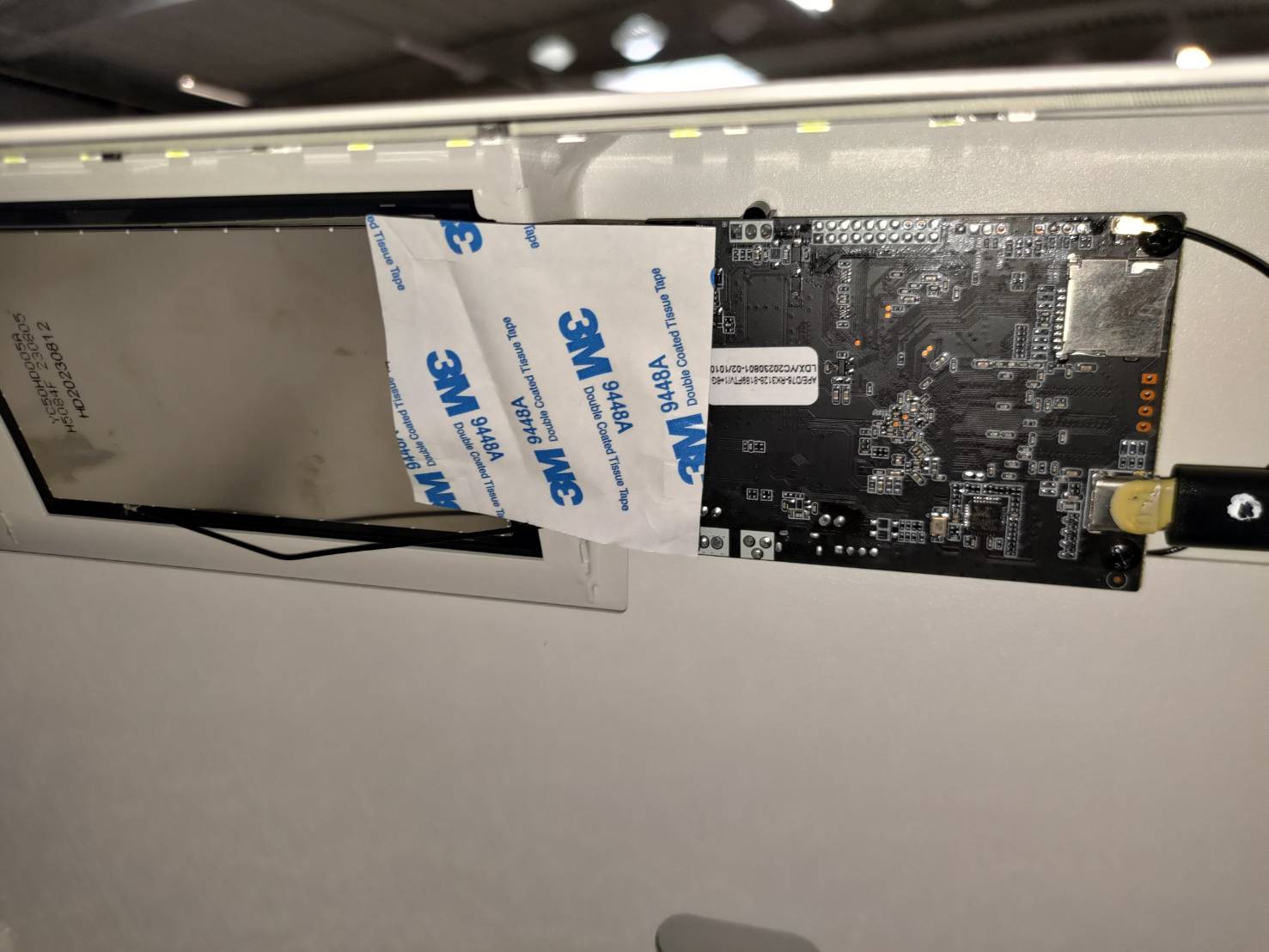

أعد وضع شريط الفوم 3M في مكانه.
الخطوة 22
أعد الإطار العلوي إلى موضعه الأصلي.
يرجى ملاحظة أن ثقوب البراغي المُعلّمة يجب أن تكون مواجهة لمنطقة العمل.
استعادة الإطار:
الخطوة 23

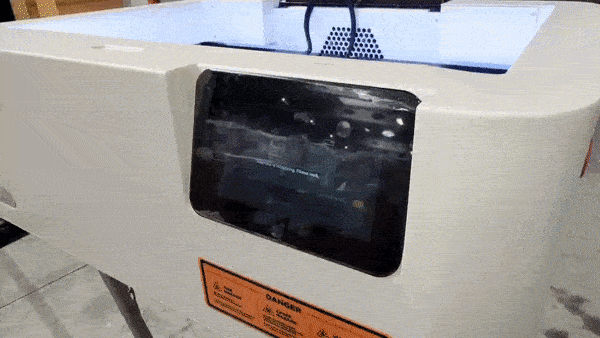

قم بتشغيل الجهاز واختبر وظيفة اللمس
(يرجى الحرص على عدم الضغط على زر "التحكم")
|
الخطوة 24
اربط البراغي الجانبية.
الخطوة 25
أوقف تشغيل الجهاز واقلبه. اربط جميع البراغي في الجزء السفلي.
يرجى ملاحظة أن القدم والبرغي المُشار إليهما يجب أن يكونا في موضع قريب من منافذ USB.
نصيحة:
يُفضّل عدم ربط البراغي بإحكام في البداية، حيث قد تكون بعض الفتحات غير متحاذية مما يصعب إدخال البراغي. لذا، يُوصى بإحكام ربط جميع البراغي بعد تركيبها جميعاً.
الخطوة 26
اقلب الجهاز. حرّك قاعدة الوحدة للتأكد من إمكانية تحريكها بحرية.
|
|
الخطوة 27
-
حاول فك برغي القدم المطاطية القريب من منافذ USB ثم حاول تحريك قاعدة الوحدة مرة أخرى.
