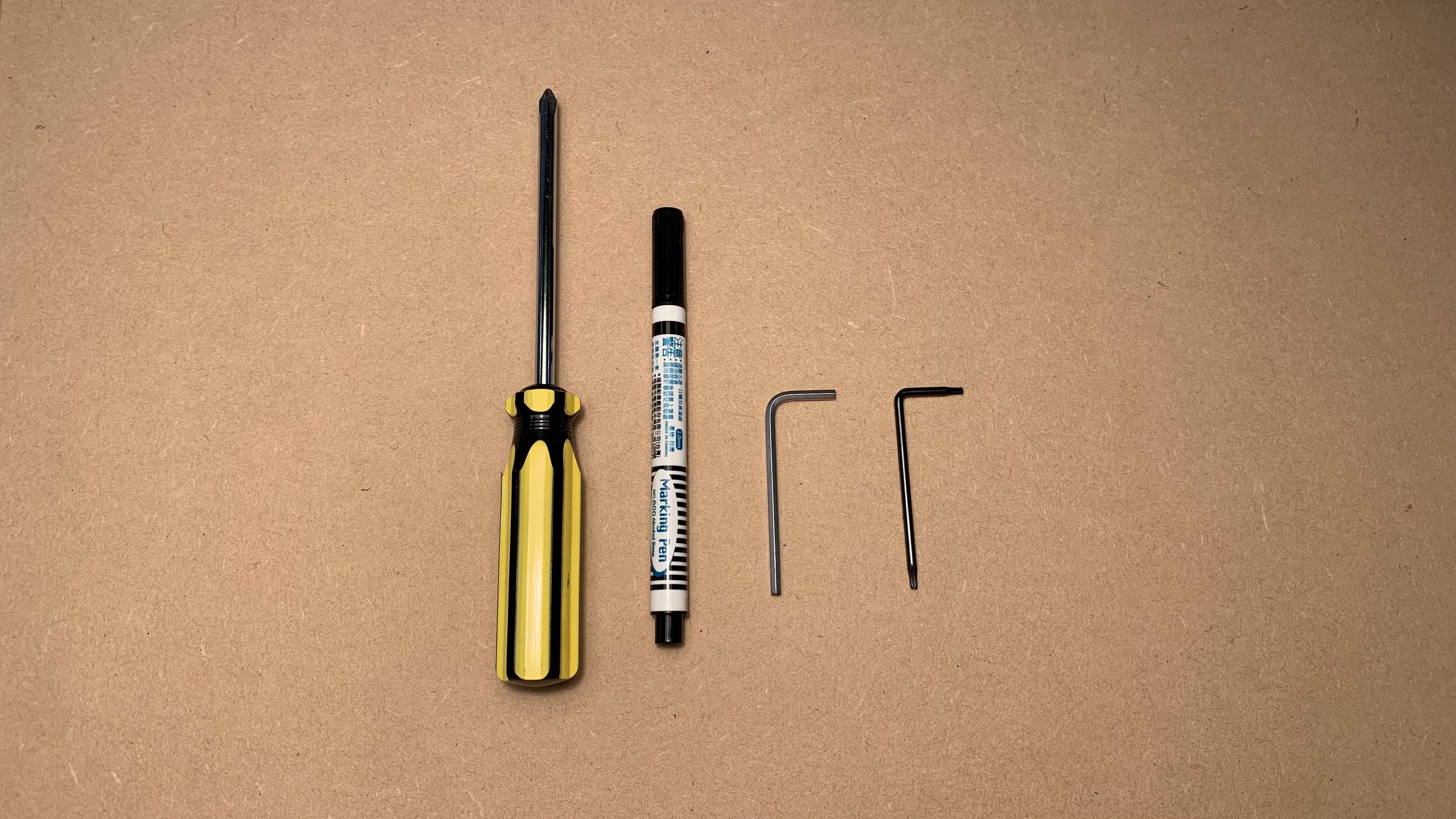

الأدوات
| 1 |
مفك توركس T8 مفك |
| 2 |
مفتاح ألن 3 مم |
| 3 |
مفك فيليبس |
| 4 | قلم تحديد |
الخطوة 0 - تنزيل البيانات من Ador
⚠︎ إذا لم يتمكن جهازك من التمهيد بشكل طبيعي أو الاتصال بالكمبيوتر، يرجى الاتصال بخدمة العملاء للحصول على البيانات.
- تحديث البرنامج الثابت إلى الإصدار 5.1.17 أو أحدث.
- قم بتحديث Beam Studio إلى الإصدار 2.3.1 أو أحدث.
- اختر 'الجهاز → اسم الجهاز → بيانات معايرة الكاميرا → تنزيل البيانات'.
سيكون الملف الذي تم تنزيله بصيغة .zip وسيتم تسميته باسم جهازك.
على سبيل المثال، Ador (Timothy).zip.
الخطوة 1
أوقف تشغيل الجهاز، وافصل كابل الطاقة، ثم اقلب الجهاز.
الخطوة 2

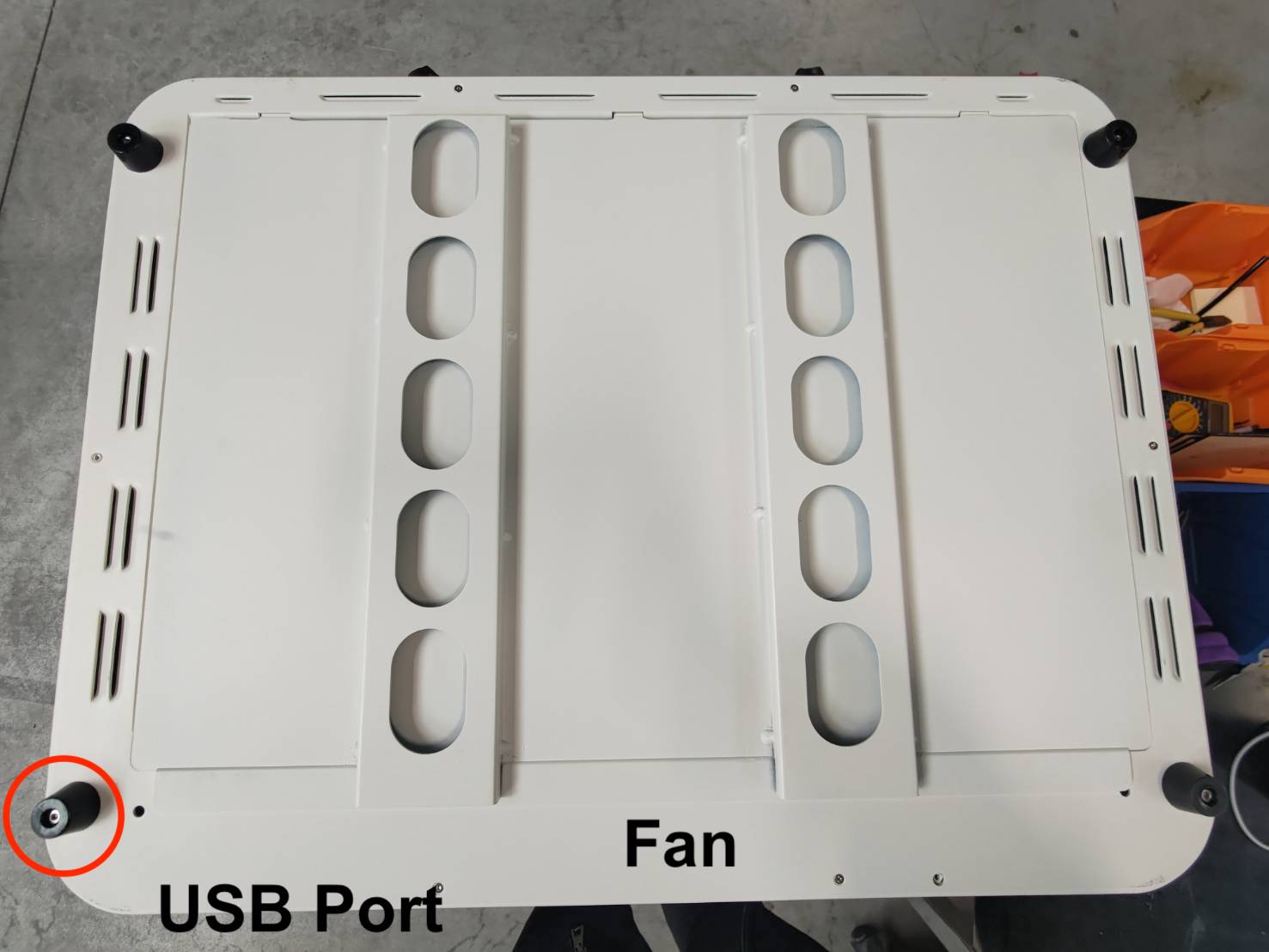

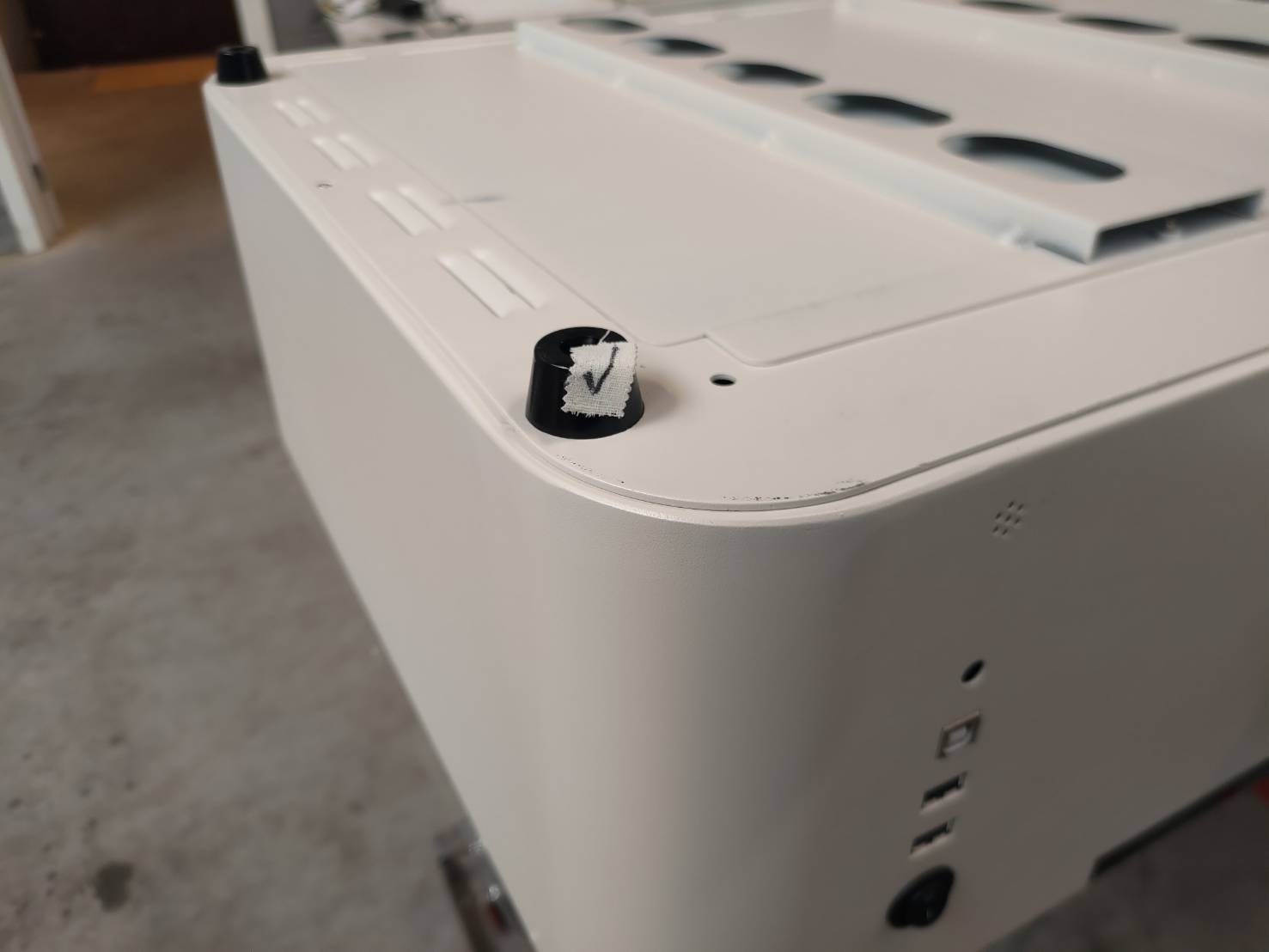

ضع علامة على القدم المطاطية والبرغي القريبين من منفذ USB.
الهدف من وضع العلامة هو أن برغي هذه القدم سيكون أقصر من البراغي الأخرى، ويجب إعادته إلى نفس الموضع.
الخطوة 3

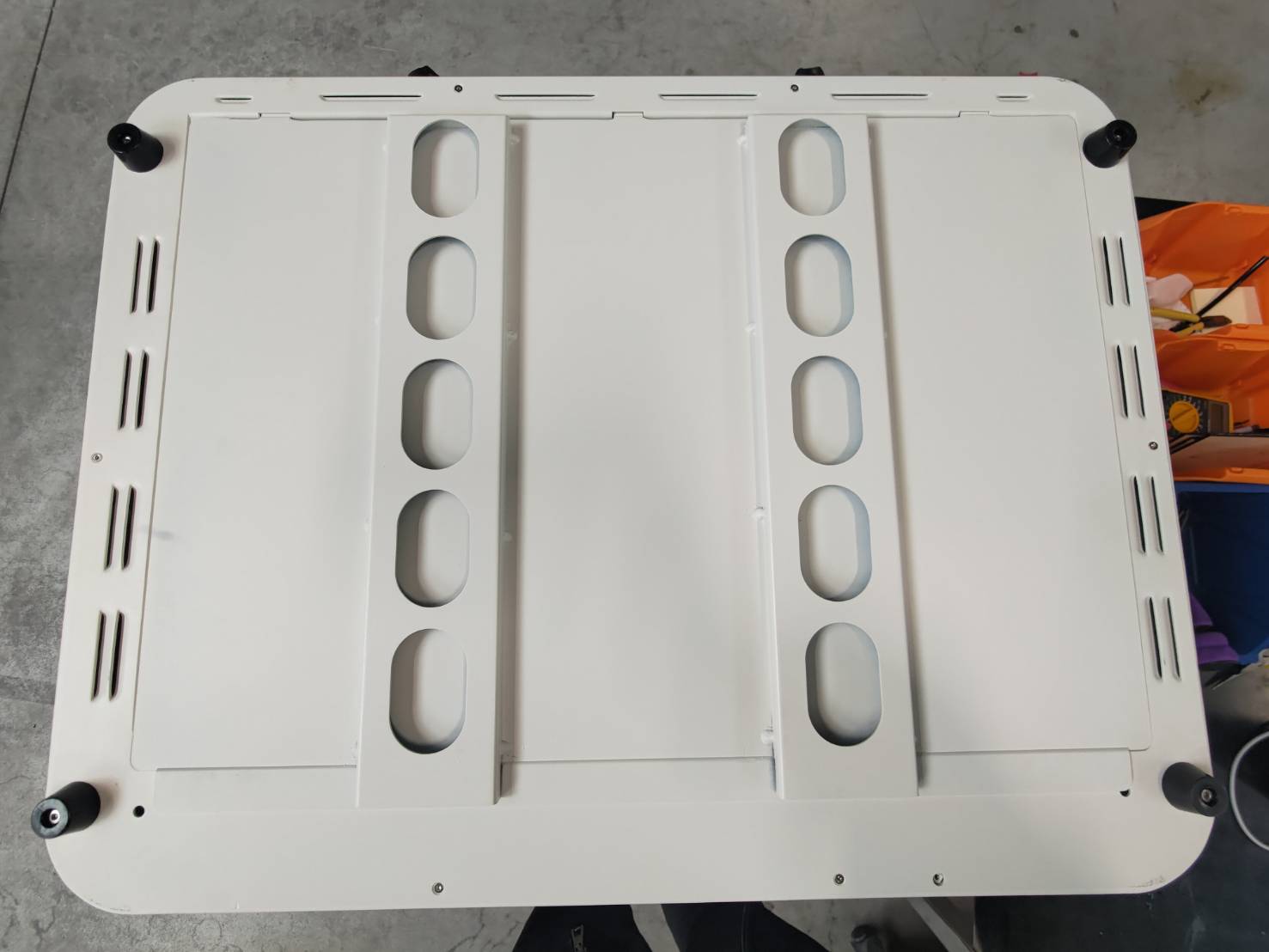

قم بفك هذه البراغي السفلية.
(برغي T8 × 6 قطع وبرغي سداسي 3 مم × 4 قطع)
الخطوة 4

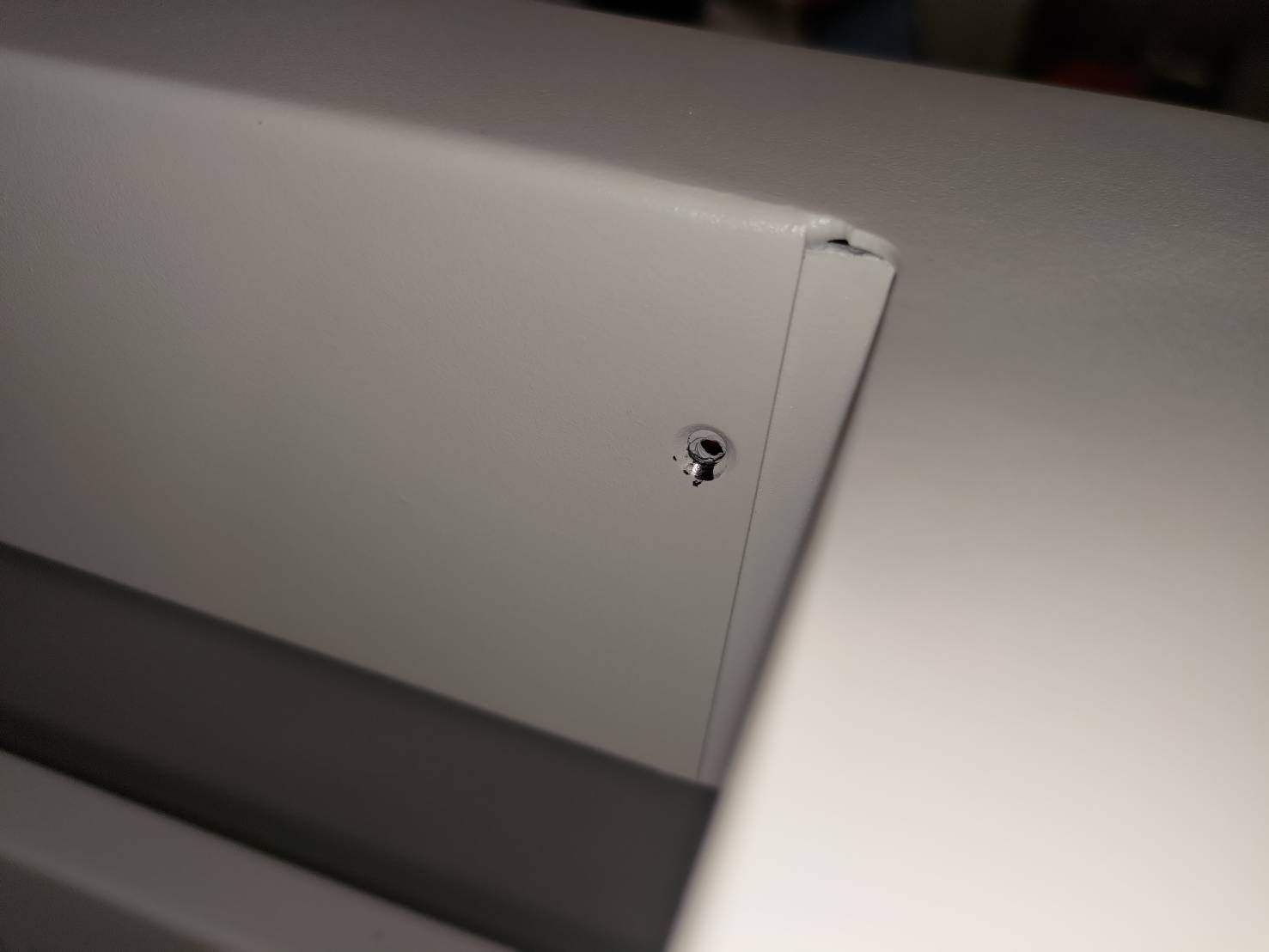

اقلب الجهاز وقم بفك البراغي الجانبية (برغي T8 × قطعتان)
الخطوة 5

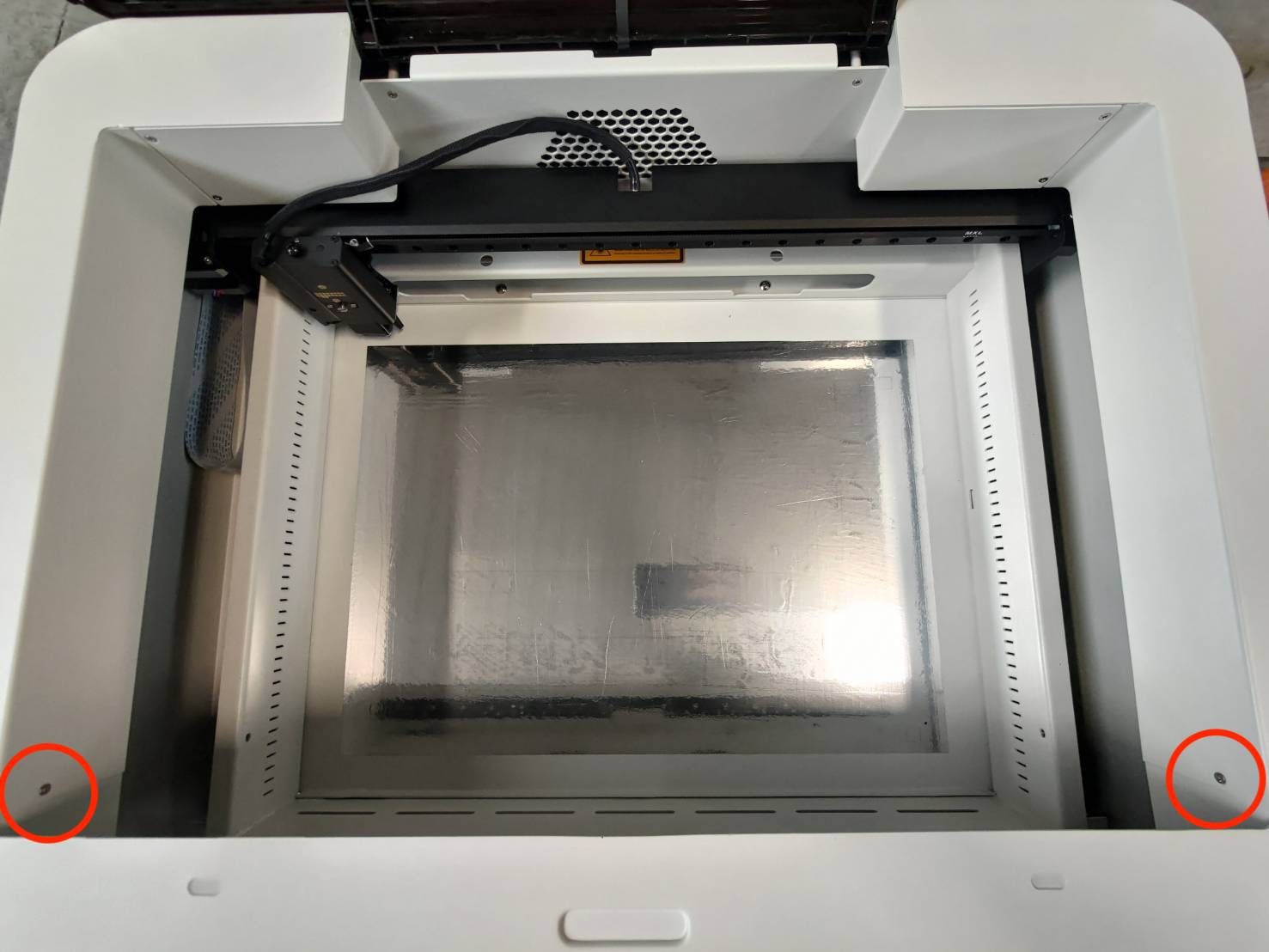

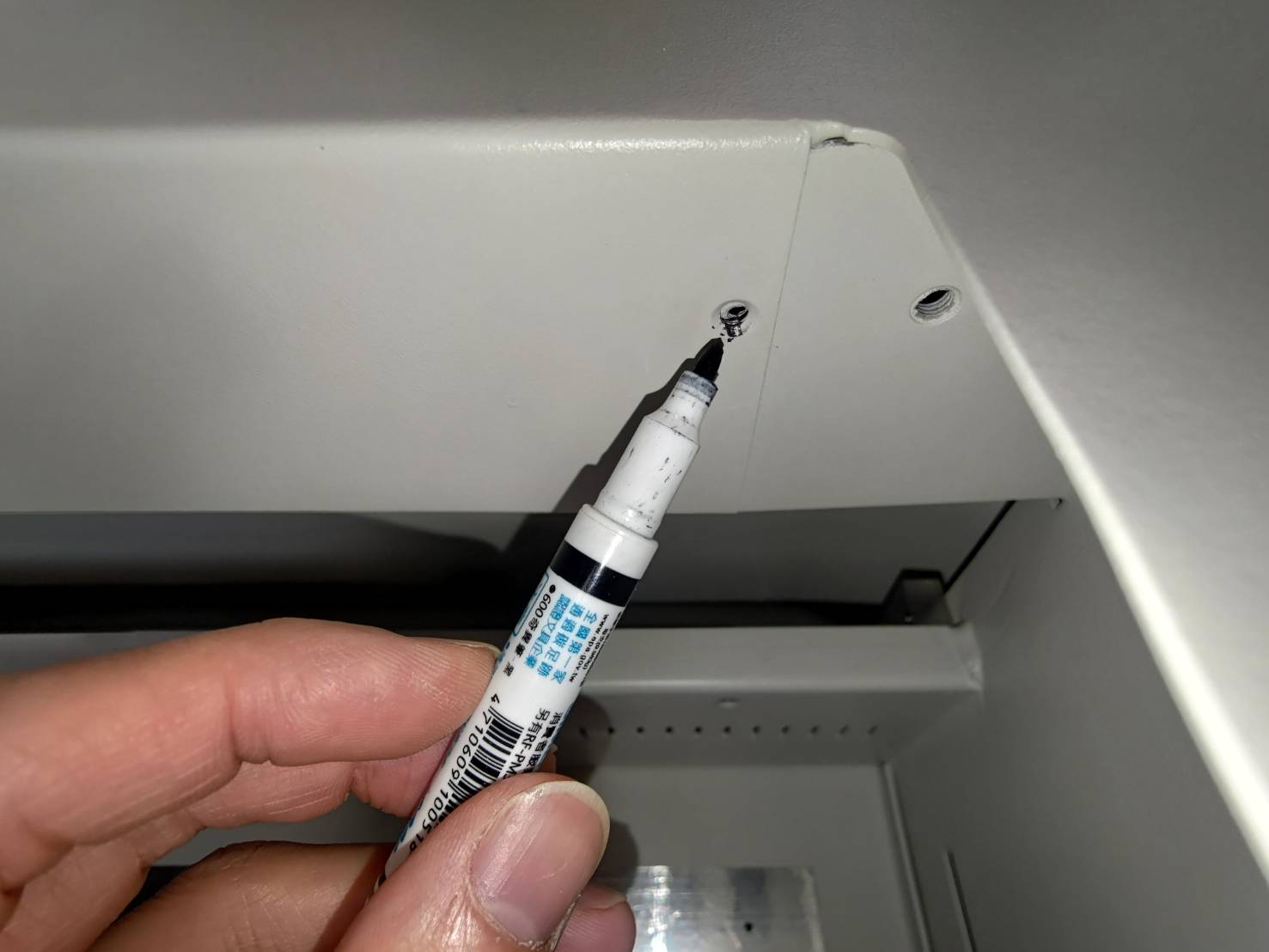

قم بتحديد ثقوب البراغي على كلا الجانبين باستخدام القلم.
الهدف من ذلك هو تذكيرك بأن الجوانب المُعلّمة ستكون مواجهة لمنطقة العمل عند التجميع.
الخطوة 6

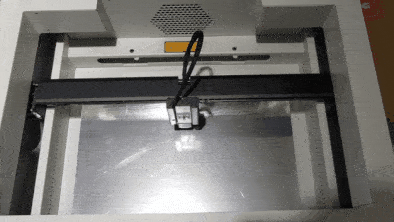

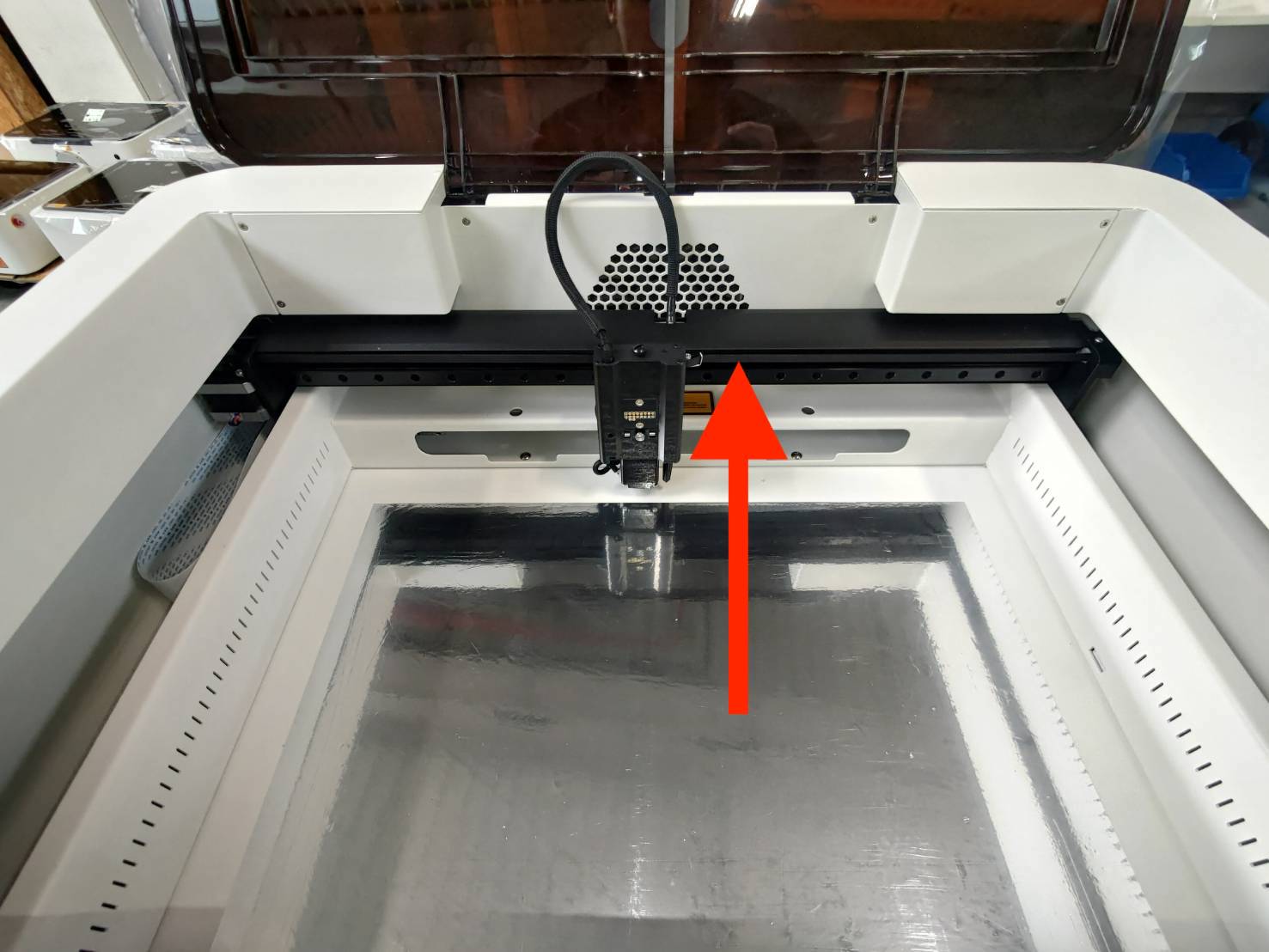

حرّك قاعدة الوحدة باتجاه المروحة حتى النهاية.
الخطوة 7

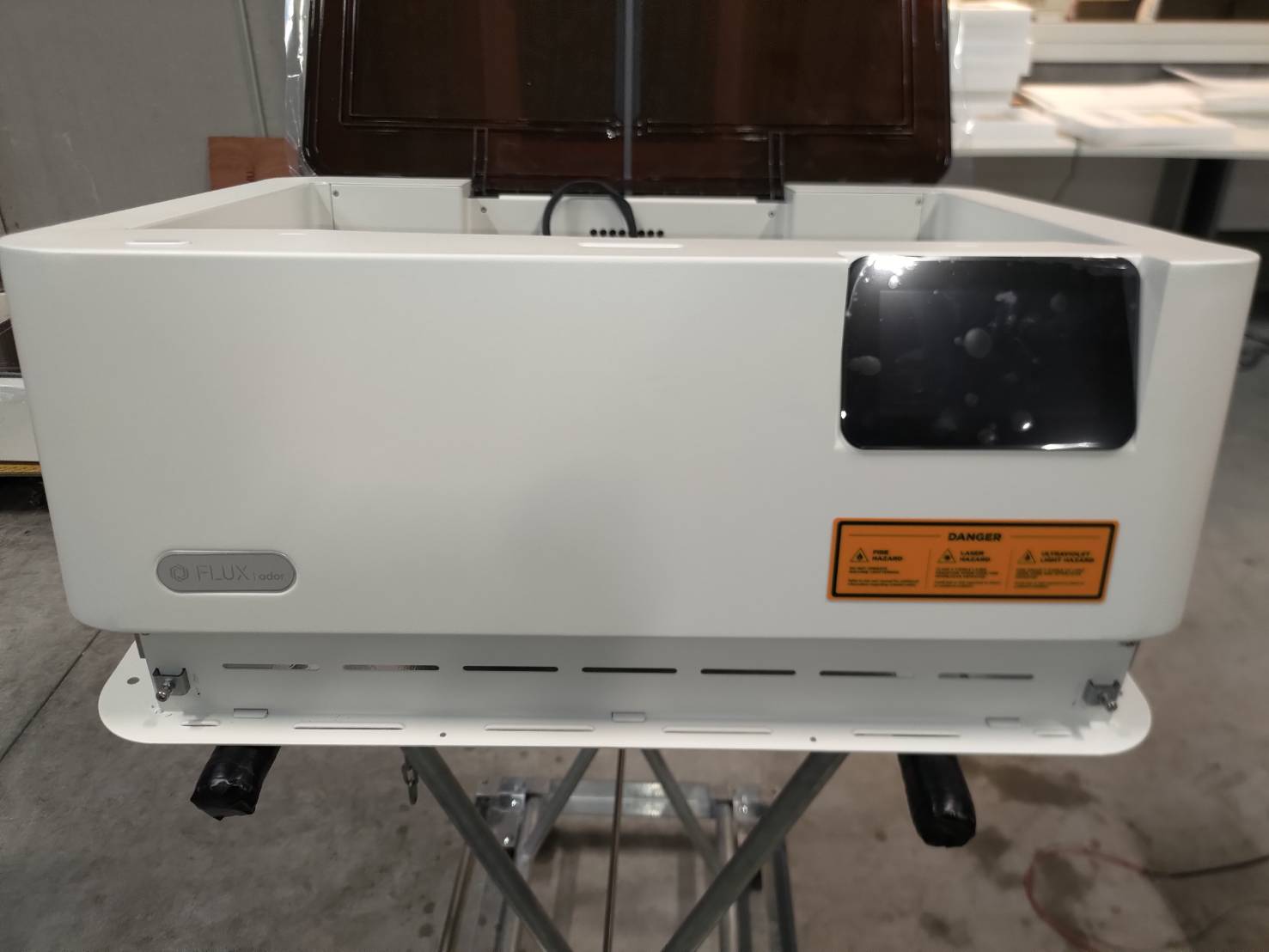

ارفع الإطار العلوي بكلتا يديك وضعه على الدعامات.
(احرص على عدم انحشار الأسلاك بين الإطارات.)

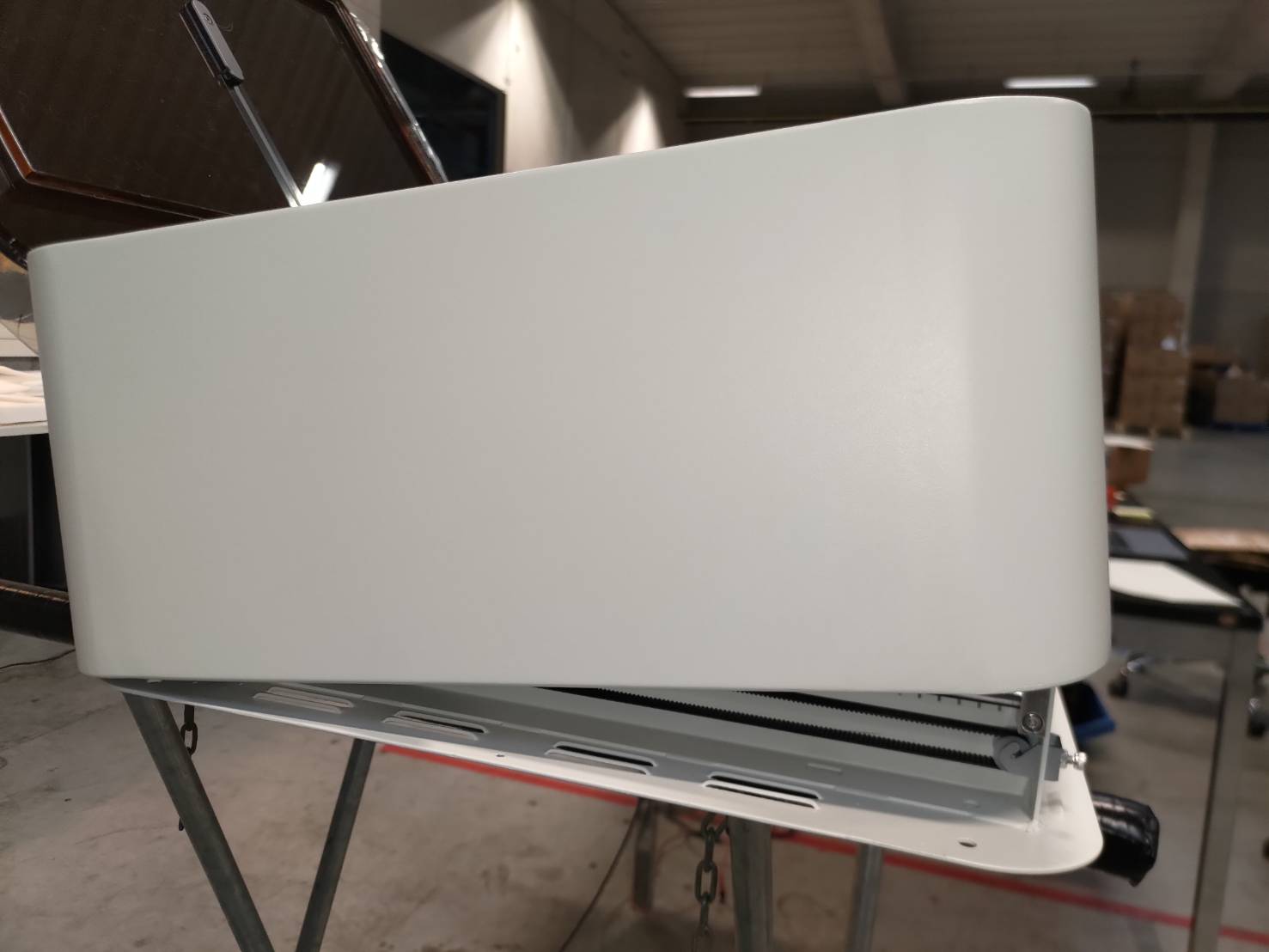

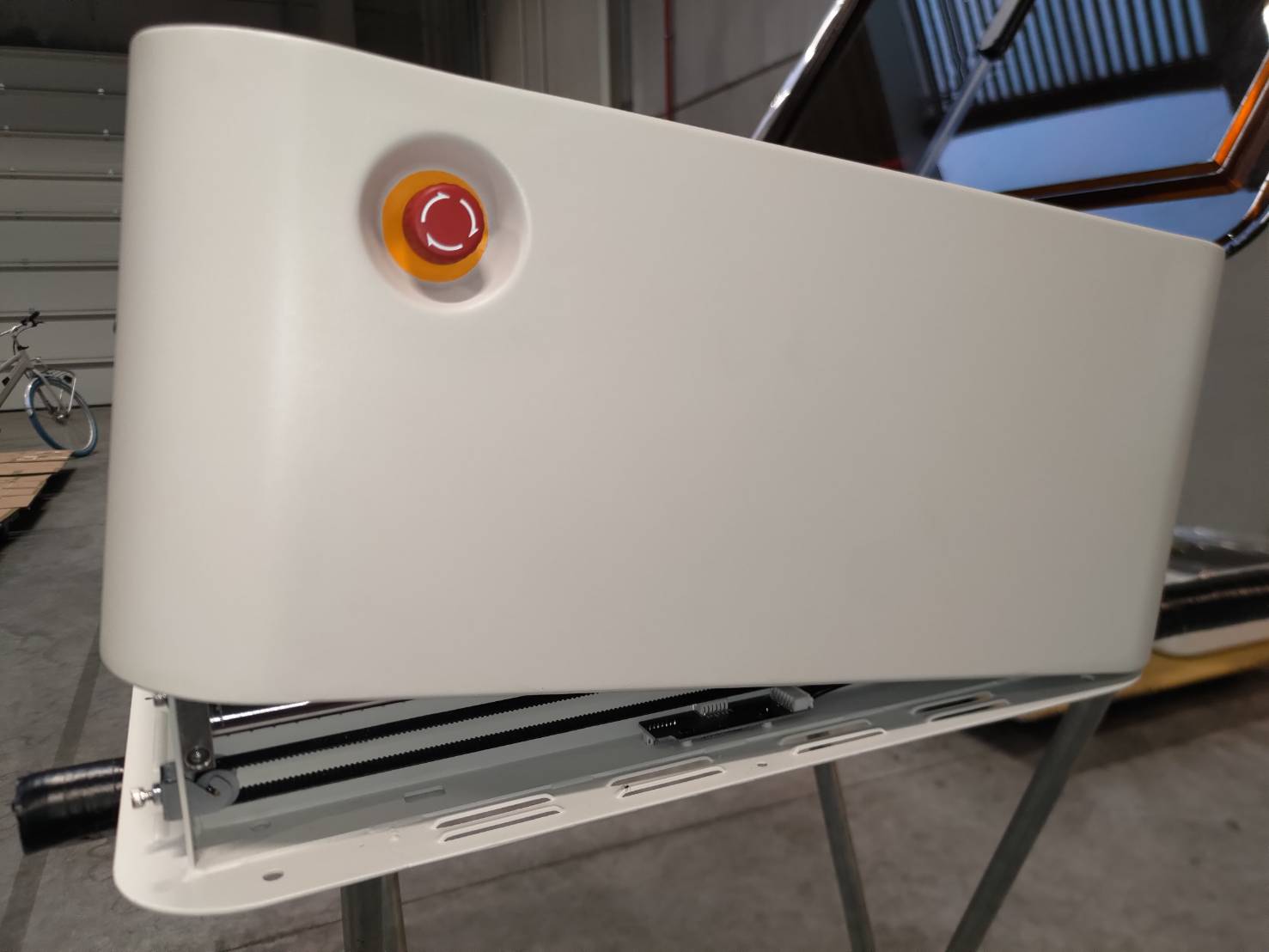

مثال على وضع الإطار على الدعامات:
مثال فيديو لعملية الرفع (تم تصوير الفيديو داخل الجهاز):
الخطوة 8

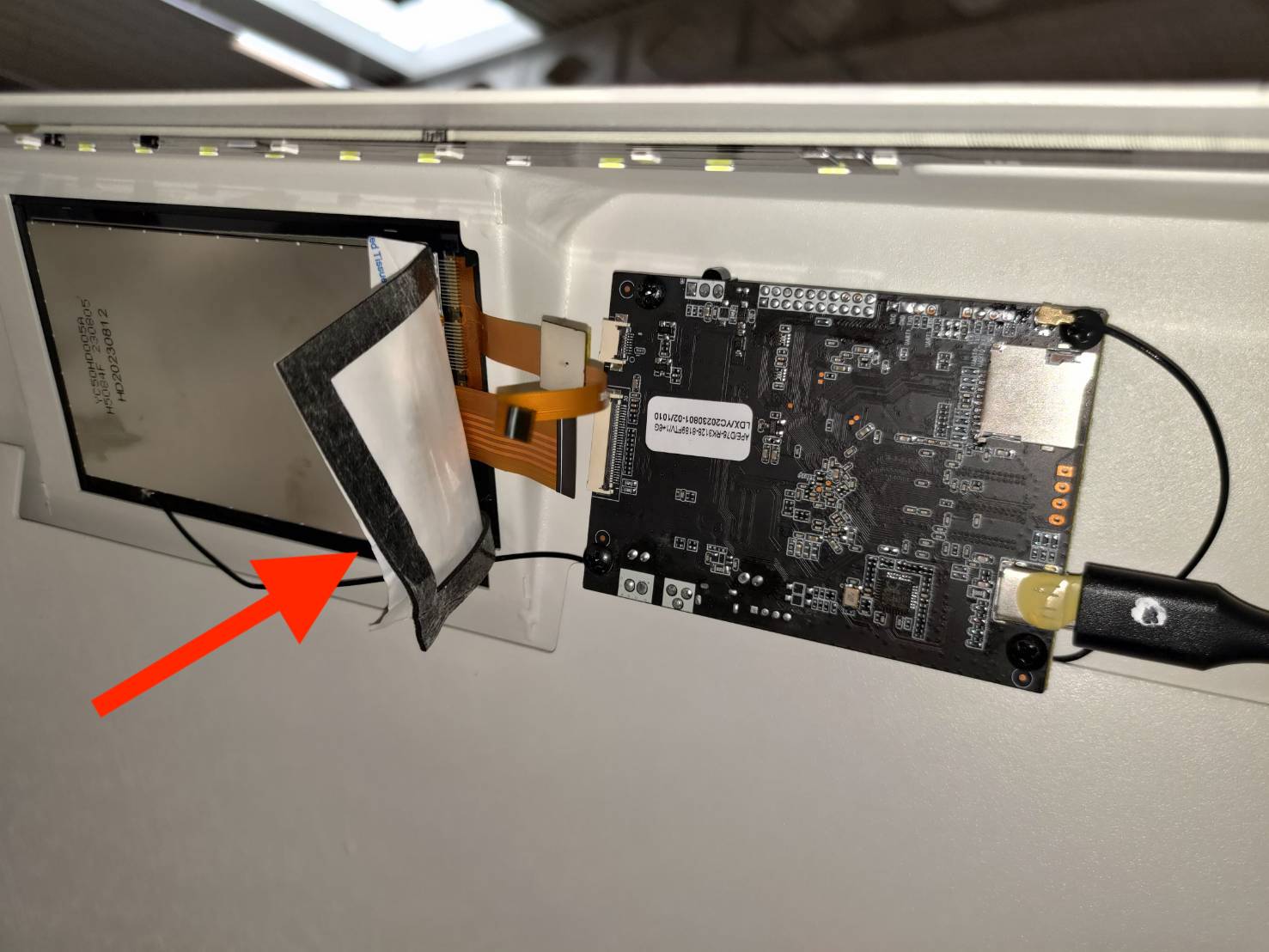

قم بطي شريط الفوم 3M باتجاه الشاشة.
الخطوة 9

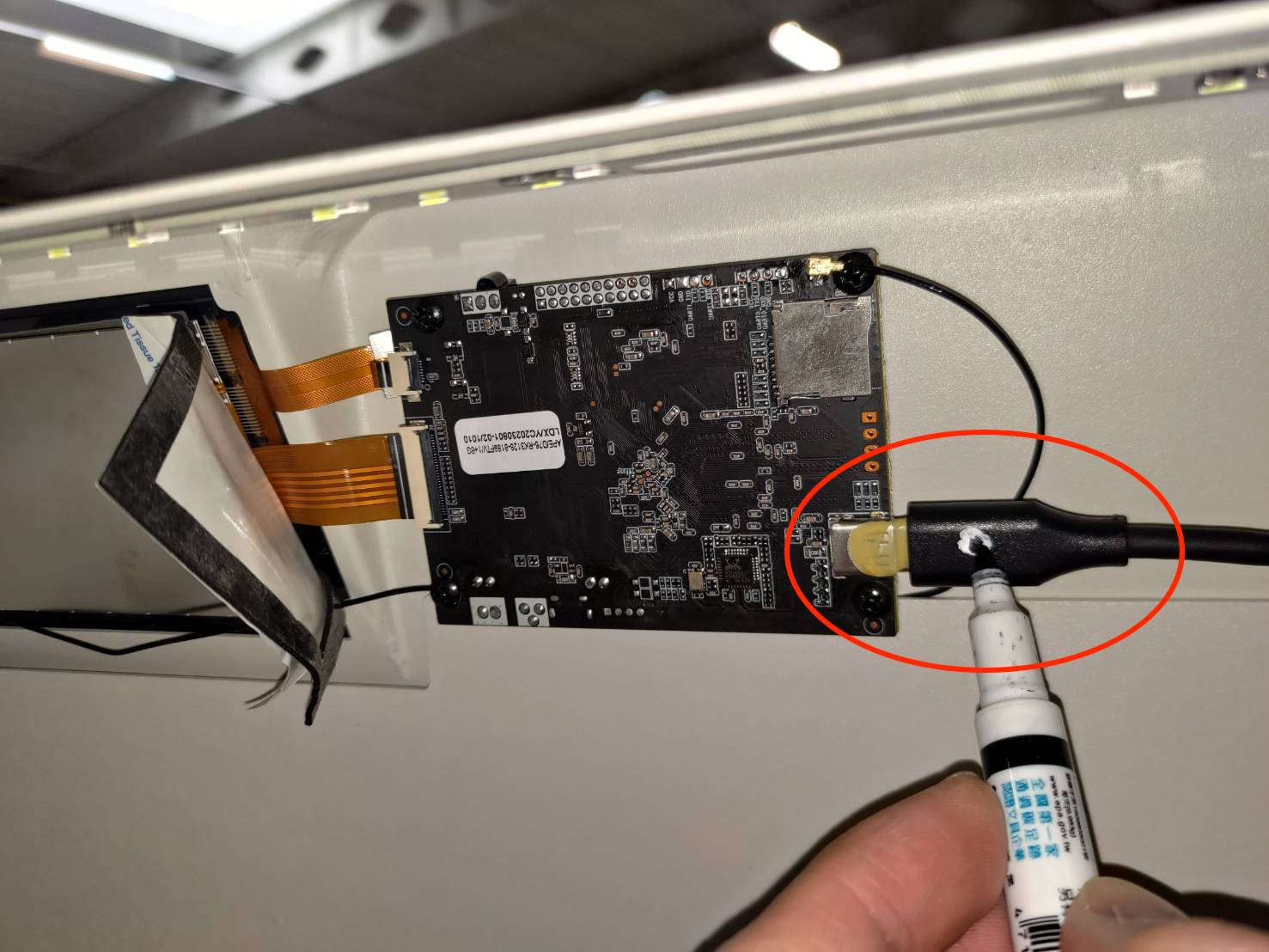

ضع علامة على كابل USB-C.
السبب هو ضرورة توصيل USB-C في الاتجاه الصحيح، لذا سيتم معرفة الاتجاه الأصلي عن طريق وضع علامة عليه عند التجميع. (يجب أن يكون الجانب المُعلّم مواجهًا لمنطقة العمل.)
الخطوة 10
التقط صورة لتوثيق جميع المواضع الأصلية للكابلات.
الهدف هو تذكيرك بمواضع الكابلات لإعادة توصيلها بشكل صحيح لاحقًا.
الخطوة 11

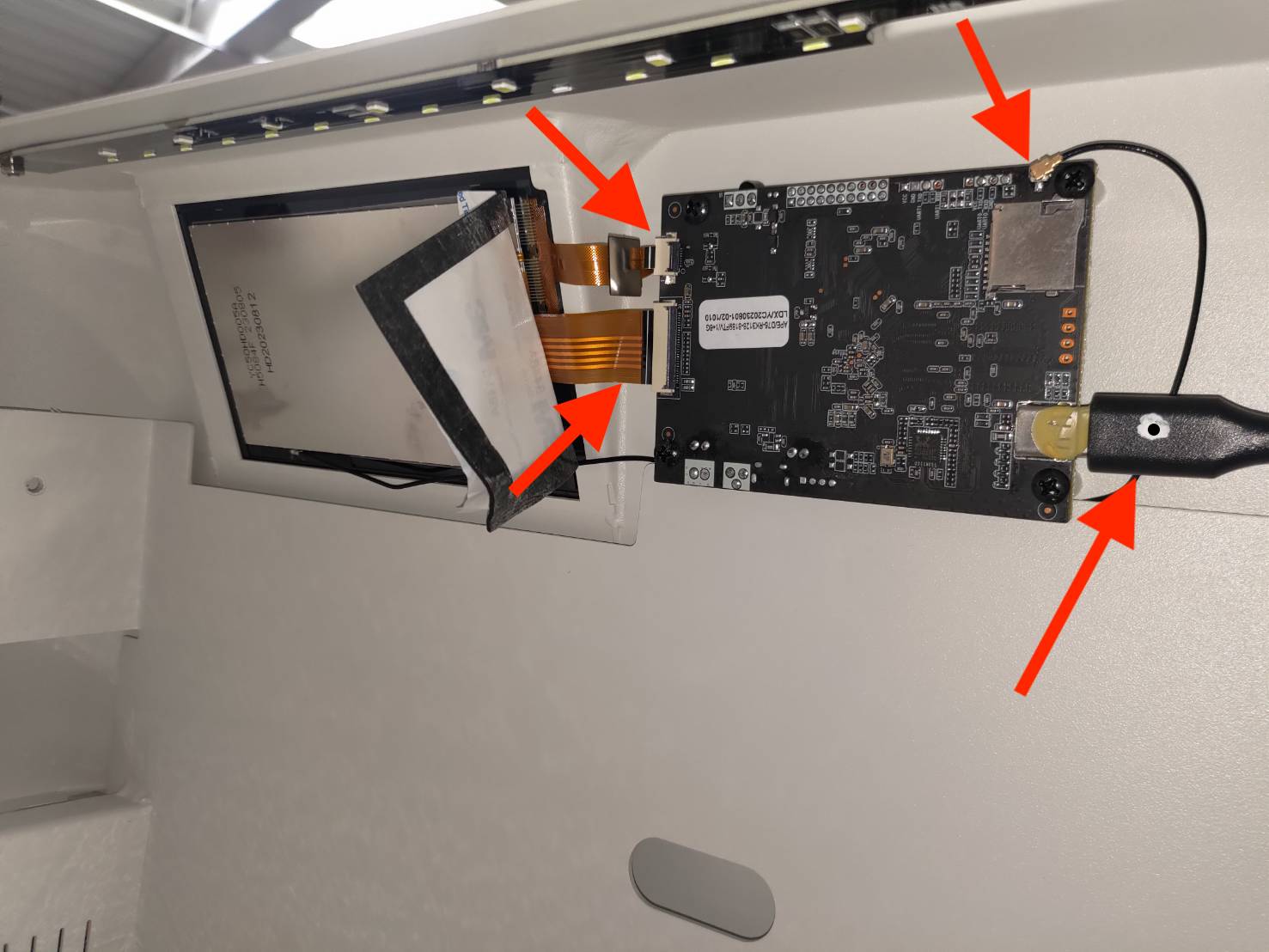

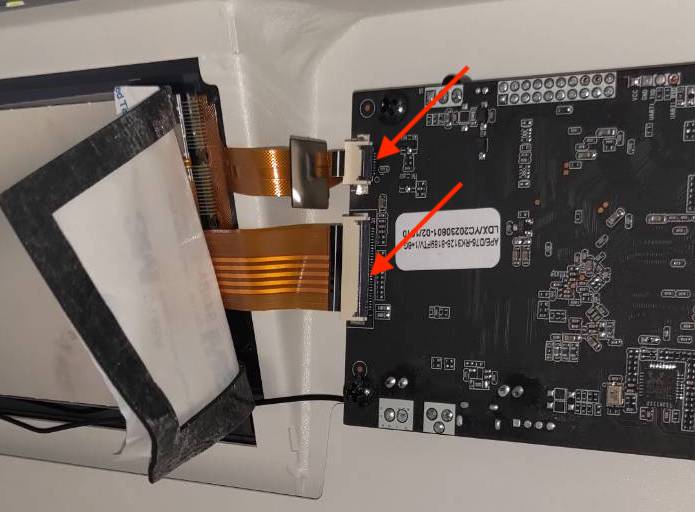

قم بفصل الكابلات المسطحة وكابل USB-C وهوائي Wi-Fi.
يرجى ملاحظة أن الكابلات المسطحة مثبتة بمشابك. افتح هذه المشابك لإزالة الكابلات المسطحة.

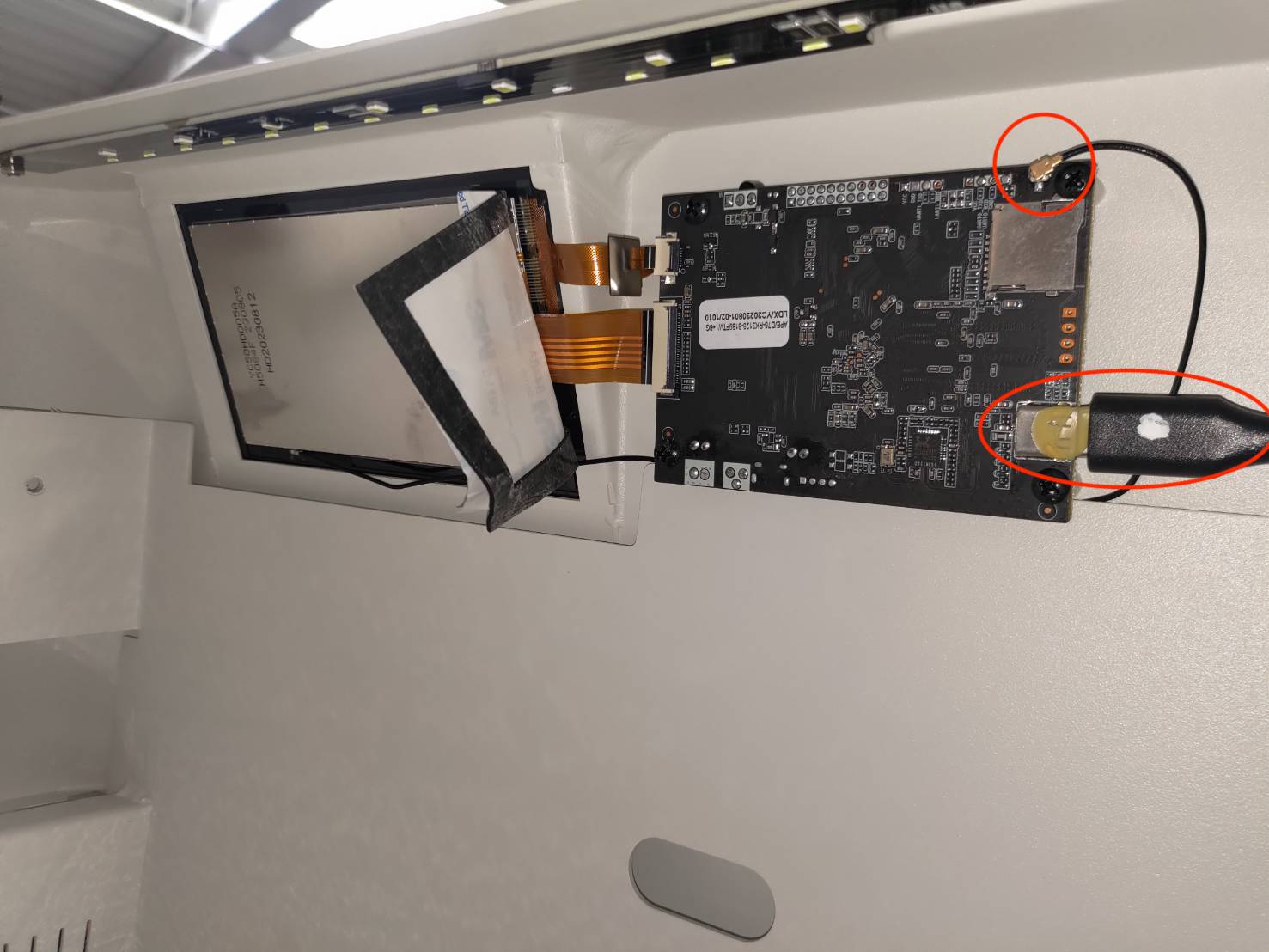

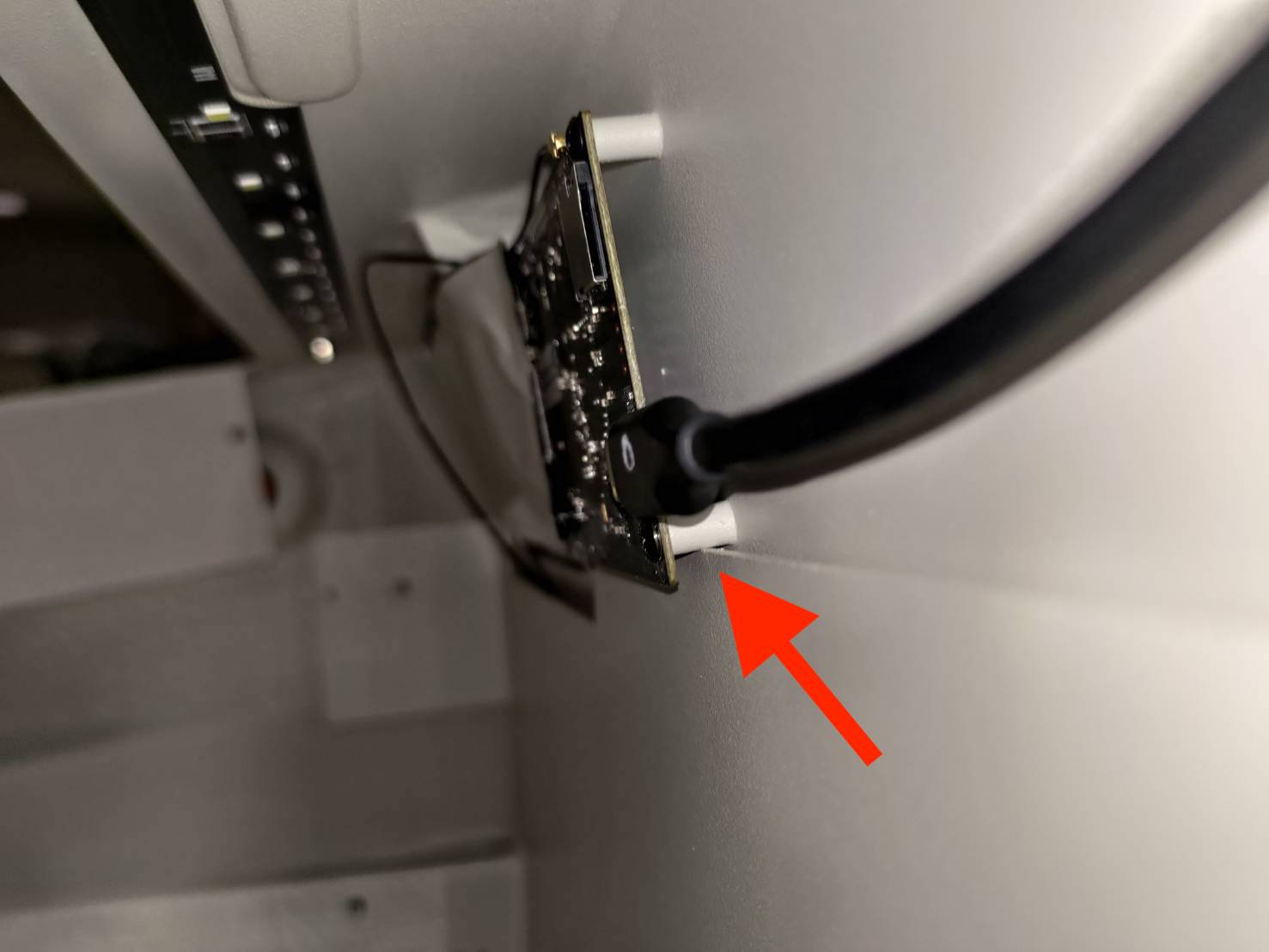

مواقع منفذ USB-C وهوائي Wi-Fi:
تمت إزالة جميع المكونات:
الخطوة 12

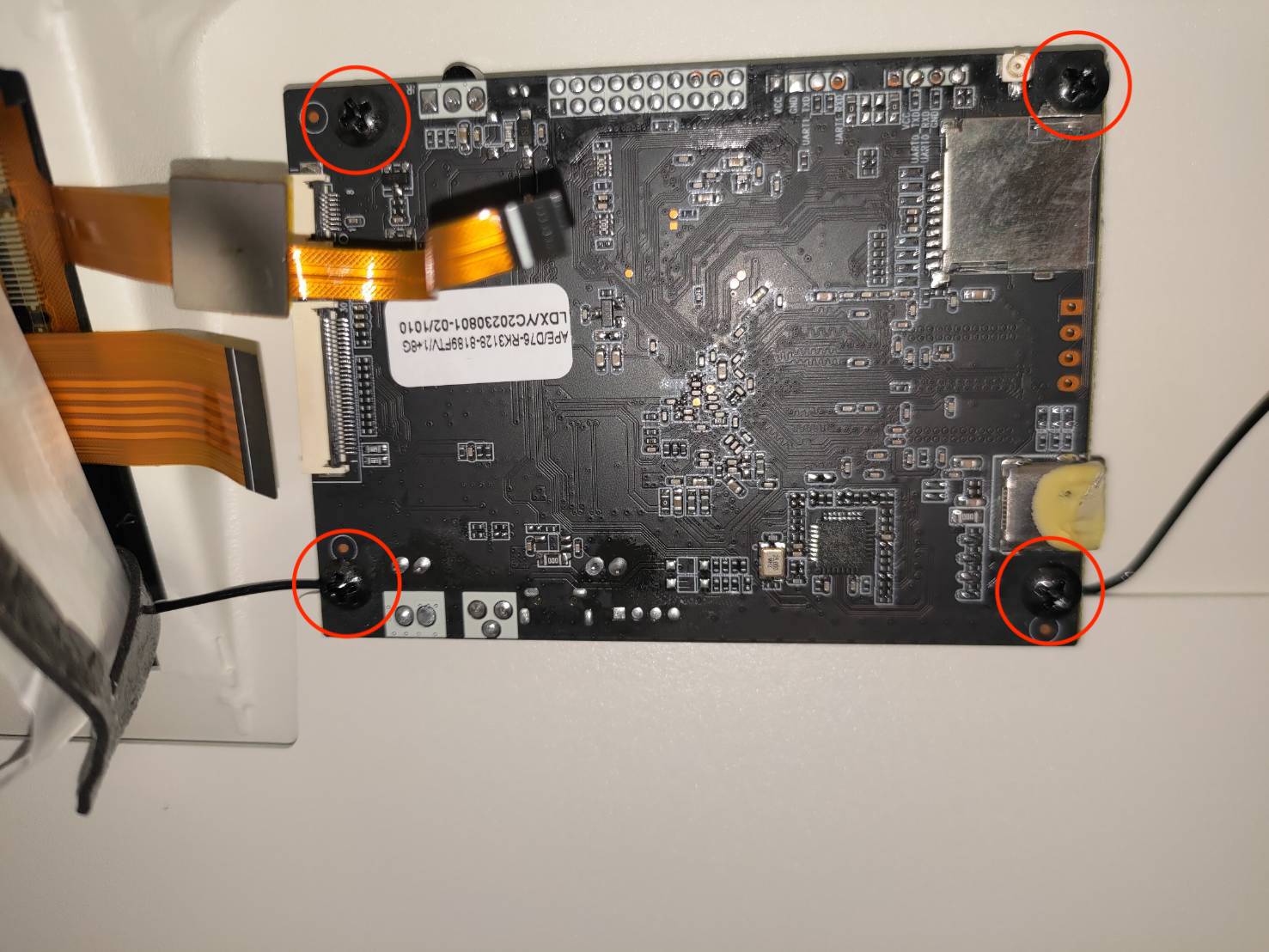

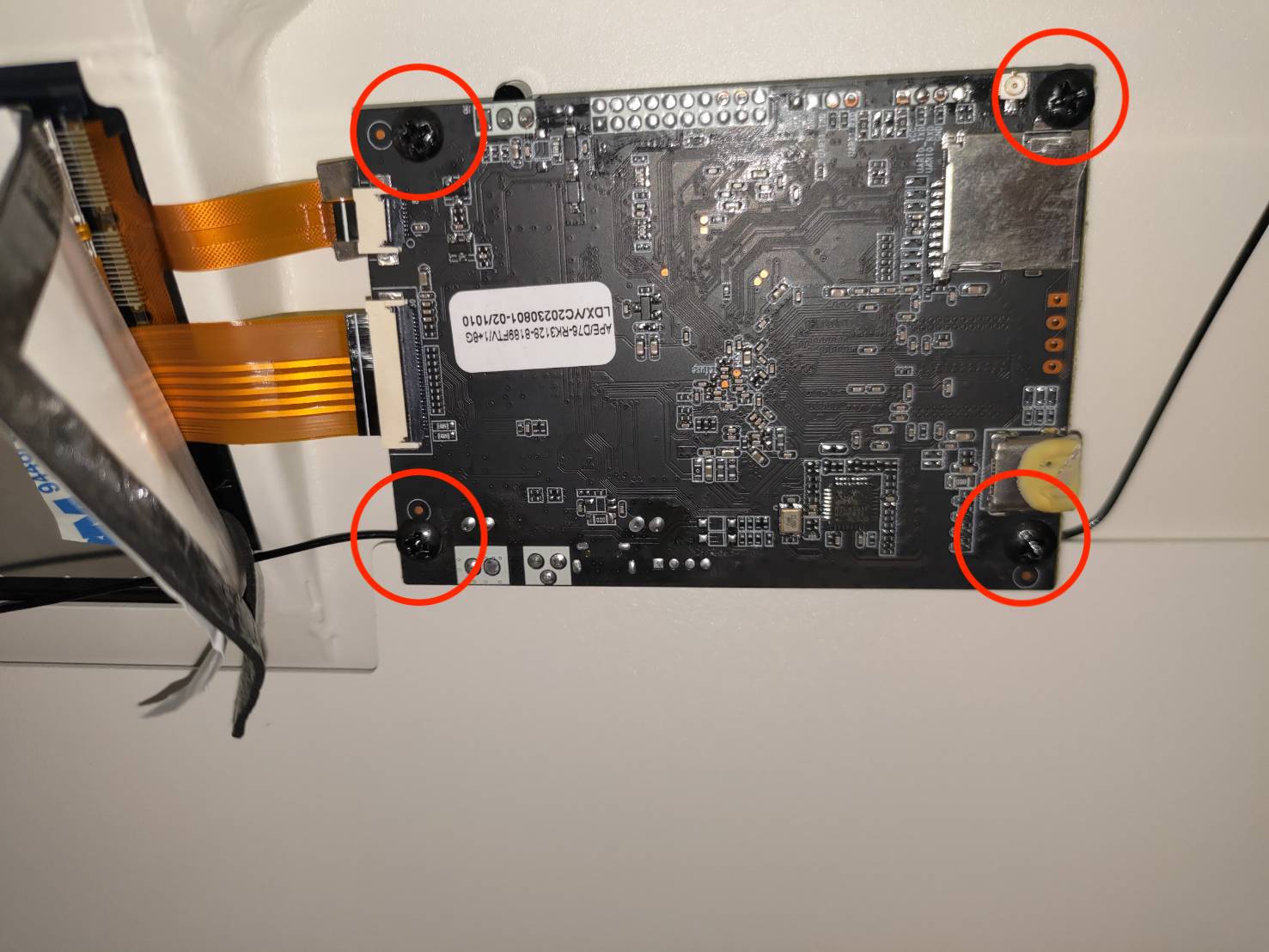

قم بفك البراغي الفيليبس هذه لإزالة لوحة RK.
الخطوة 13

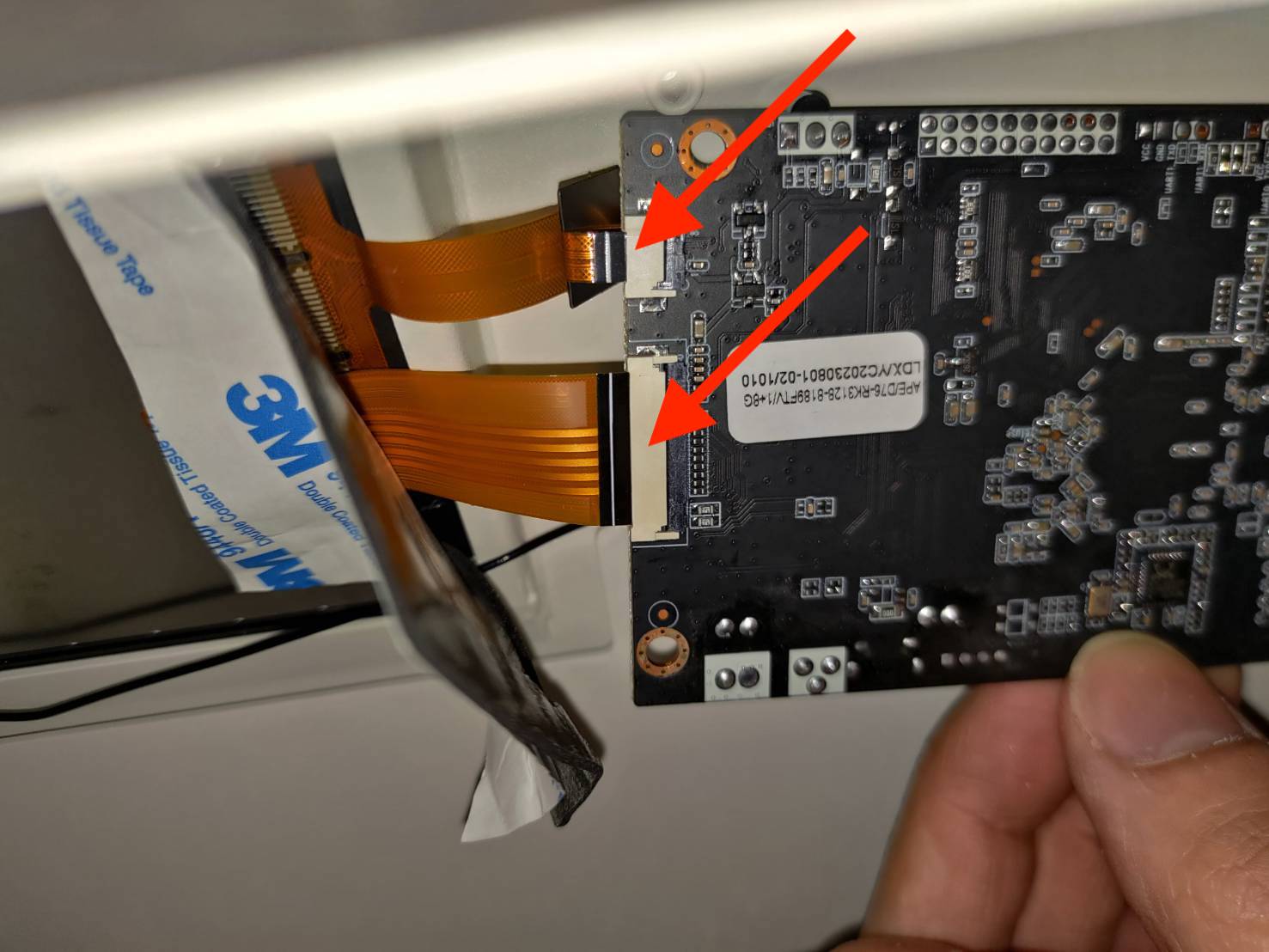

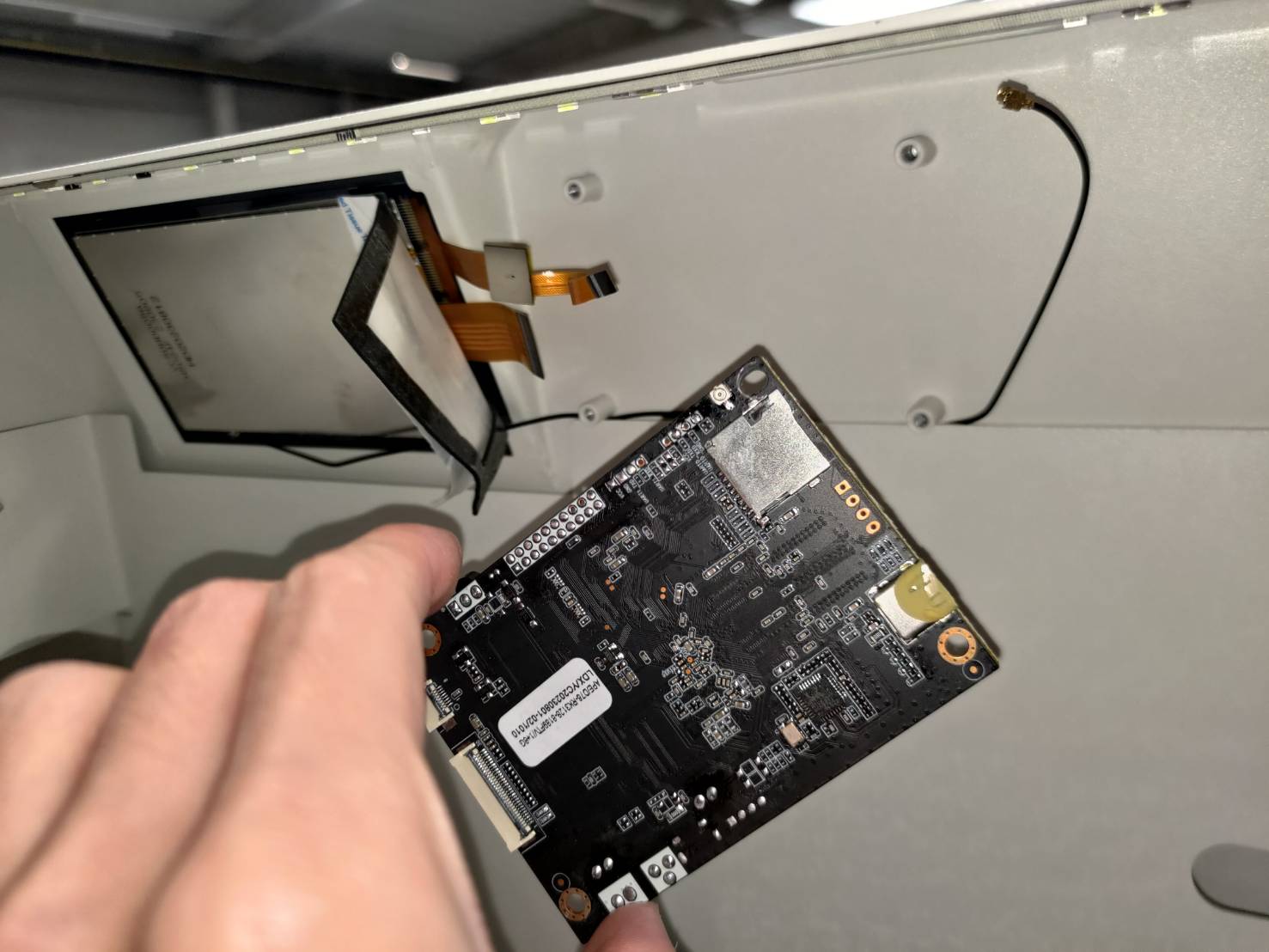

أدخل الكابلات المسطحة في لوحة RK الجديدة.

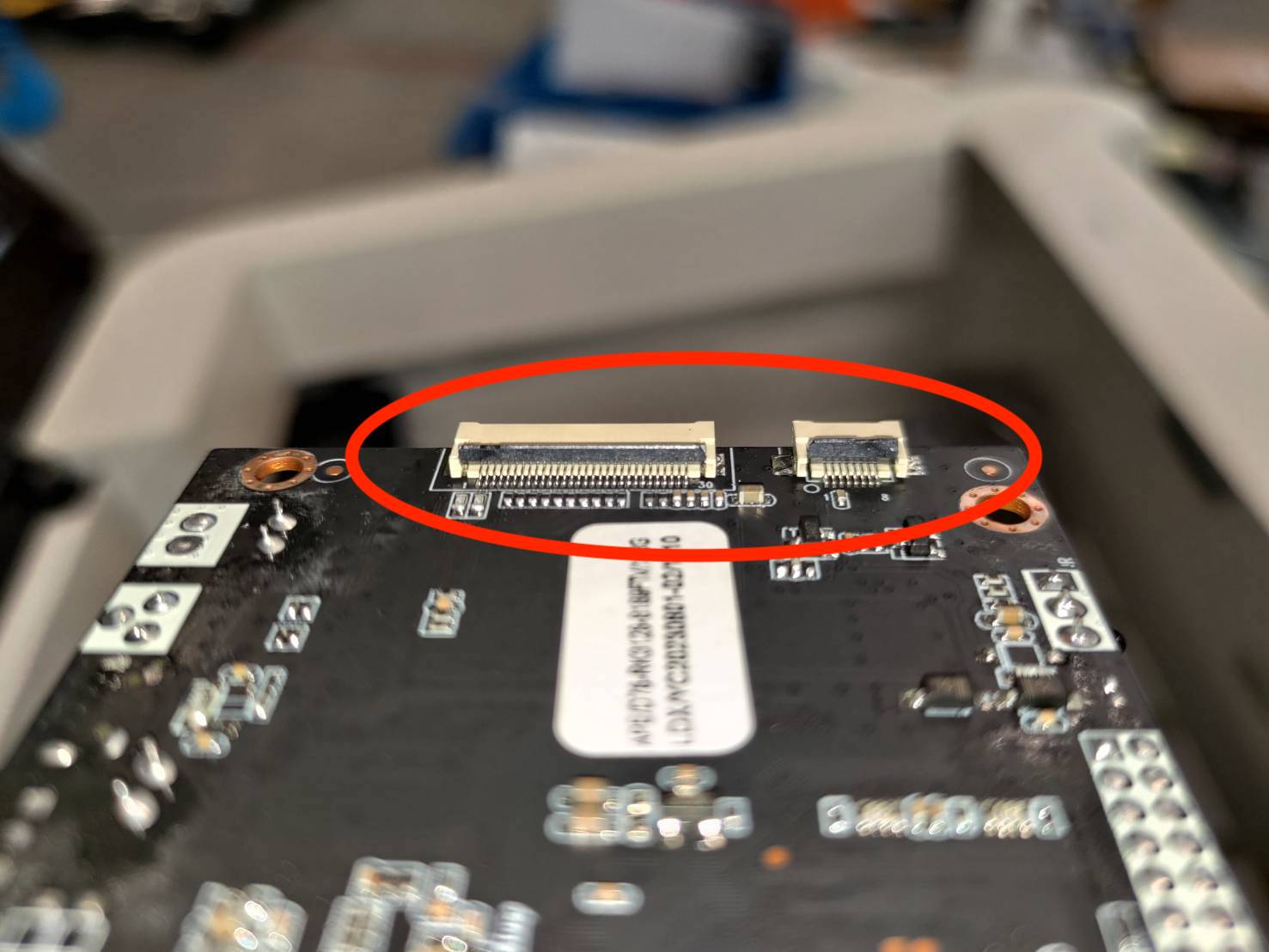

يرجى ملاحظة أنه يجب فتح المشابك الموجودة على اللوحة قبل إدخال الكابلات.
الخطوة 14
أعد ربط البراغي لتثبيت لوحة RK الجديدة.
الخطوة 15
قم بتوصيل كابل USB-C وهوائي Wi-Fi.
يرجى ملاحظة أن منفذ USB-C يجب أن يكون في الاتجاه الأصلي كما هو موضح في الصورة الخطوة 10.
الخطوة 16

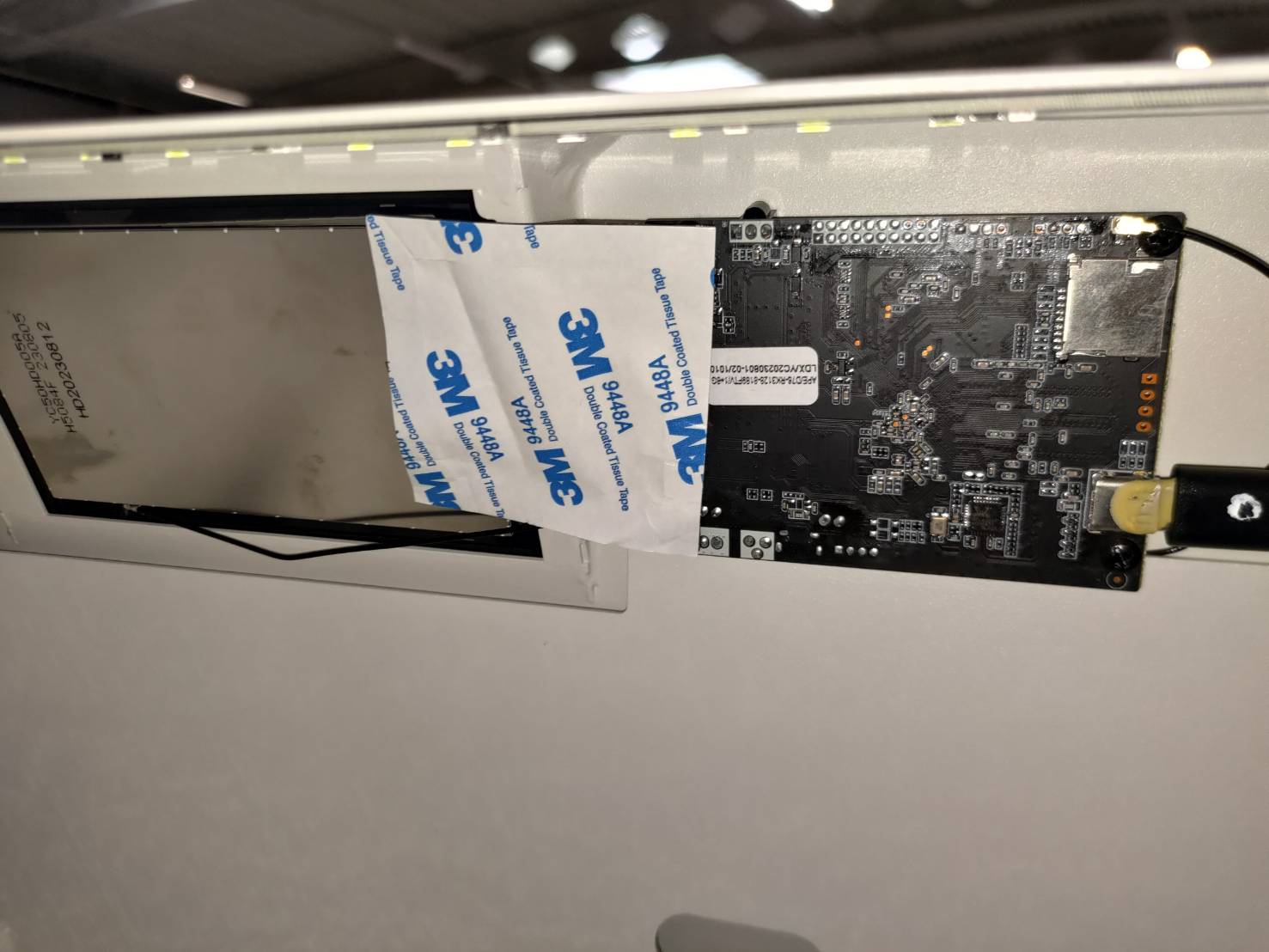

أعد وضع شريط الفوم 3M في مكانه.
الخطوة 17
أعد الإطار العلوي إلى موضعه الأصلي.
يرجى ملاحظة أن فتحات البراغي المحددة يجب أن تكون مواجهة لمنطقة العمل.
إعادة تركيب الإطار:
الخطوة 18

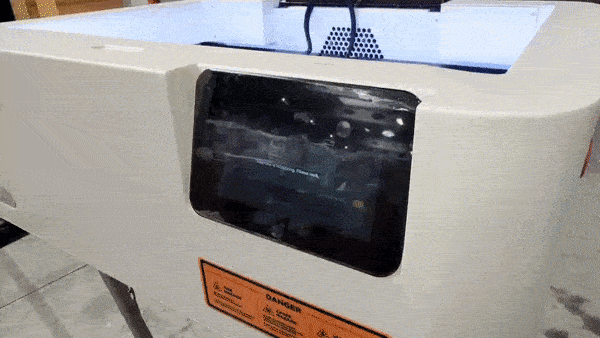

قم بتشغيل الجهاز واختبر وظيفة اللمس.
(يرجى الحذر من الضغط على زر "التحكم")
|
الخطوة 19
قم بربط البراغي الجانبية.
الخطوة 20
أوقف تشغيل الجهاز واقلبه. قم بربط جميع البراغي في الجزء السفلي.
يرجى ملاحظة أن القدم والبرغي المميزين يجب أن يكونا في موضع قريب من منافذ USB.
نصيحة:
من الأفضل عدم ربط البراغي بإحكام في البداية، حيث قد تكون بعض البراغي غير متحاذية ويتعذر إدخالها. لذا، يُوصى بإحكام ربط جميع البراغي بعد تركيبها جميعًا.
الخطوة 21
اقلب الجهاز. حرك قاعدة الوحدة للتأكد من إمكانية تحريكها بحرية.
|
|
الخطوة 22
حاول فك برغي القدم المطاطية القريب من منافذ USB ثم حاول تحريك قاعدة الوحدة مرة أخرى.
الخطوة 23 - تشغيل الجهاز وتحميل البيانات
قم بتشغيل Beam Studio الإصدار 2.3.1 أو أحدث واختر 'الجهاز → اسم الجهاز → بيانات معايرة الكاميرا → تحميل البيانات → اختر الملف الذي تم تنزيله في الخطوة 0."
الخطوة 24 - معايرة الكاميرا
يرجى معايرة الكاميرا مرة أخرى للحصول على المعاينة الصحيحة.
#END
