الأدوات

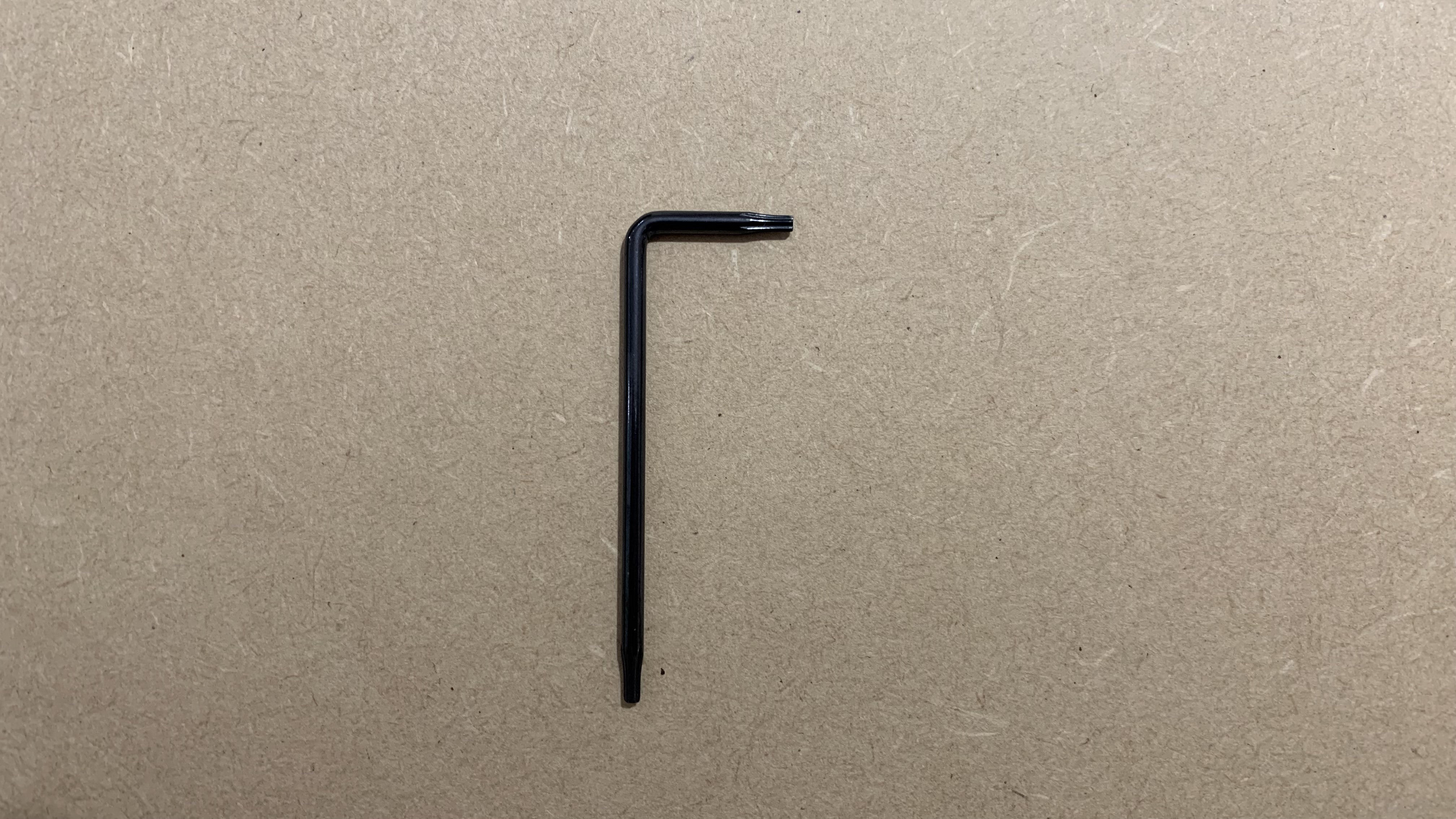

- مفك براغي توركس T8
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2

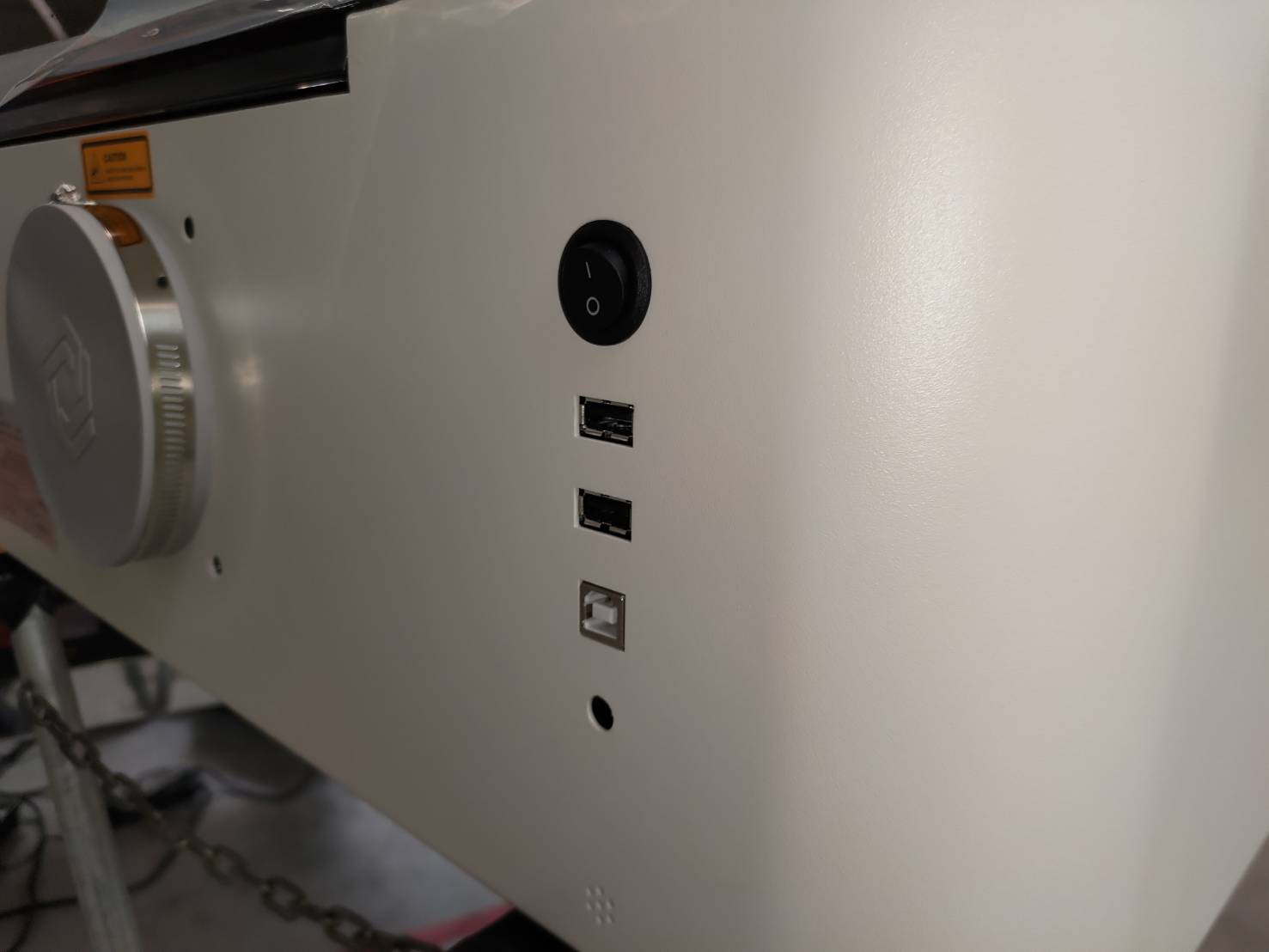

استخدم مفك براغي T8 لفك البراغي الثمانية الموجودة في الجزء الخلفي من الهيكل لتحرير اللوح المعدني وغطاء الباب (اللوح المعدني وغطاء الباب متصلان معًا)
الخطوة 3

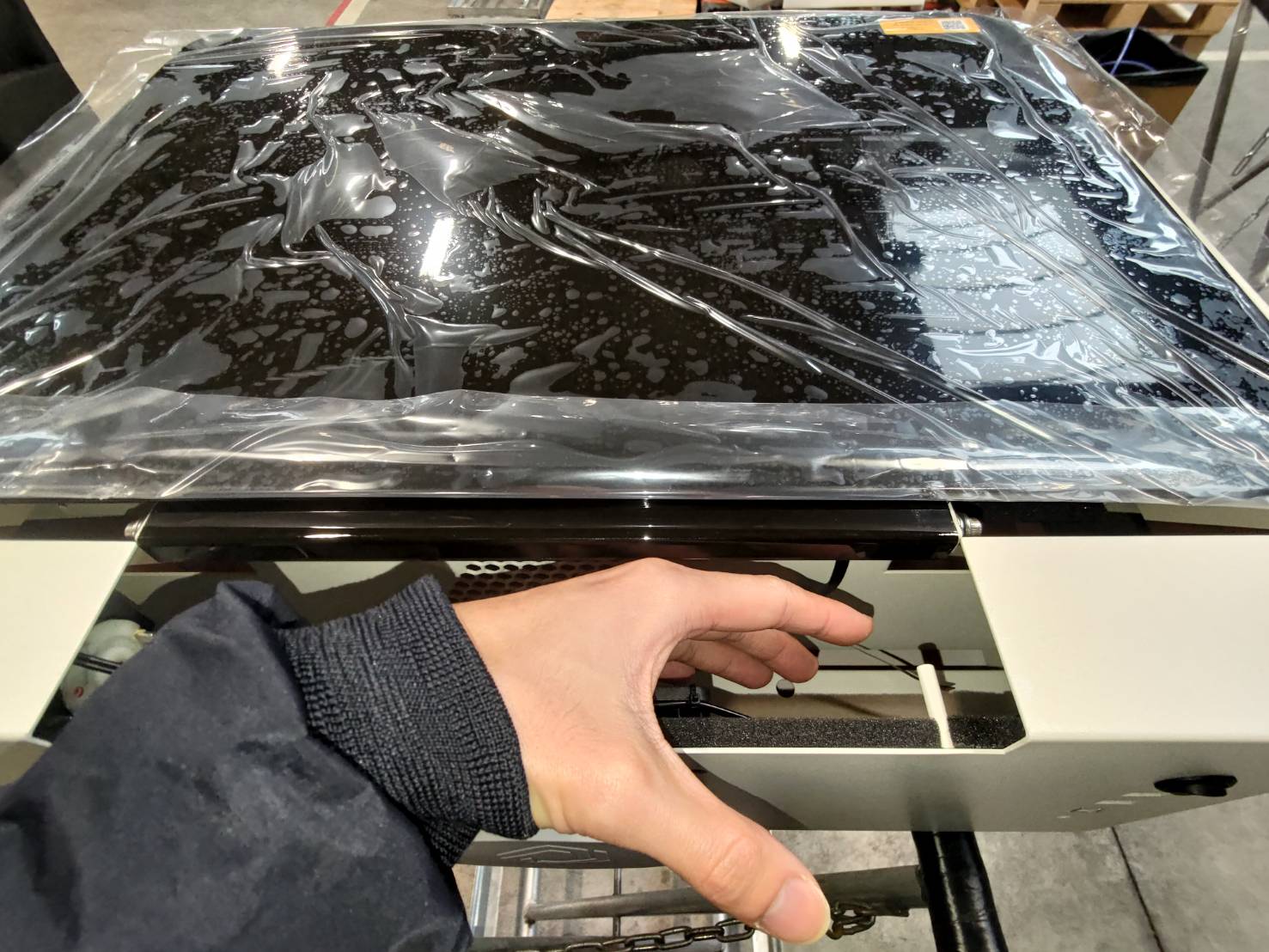

ادفع اللوح المعدني وغطاء الباب للأمام أو اسحبهما للخلف قليلاً لإيجاد مساحة لليد، كما هو موضح في الفيديو.
الخطوة 4

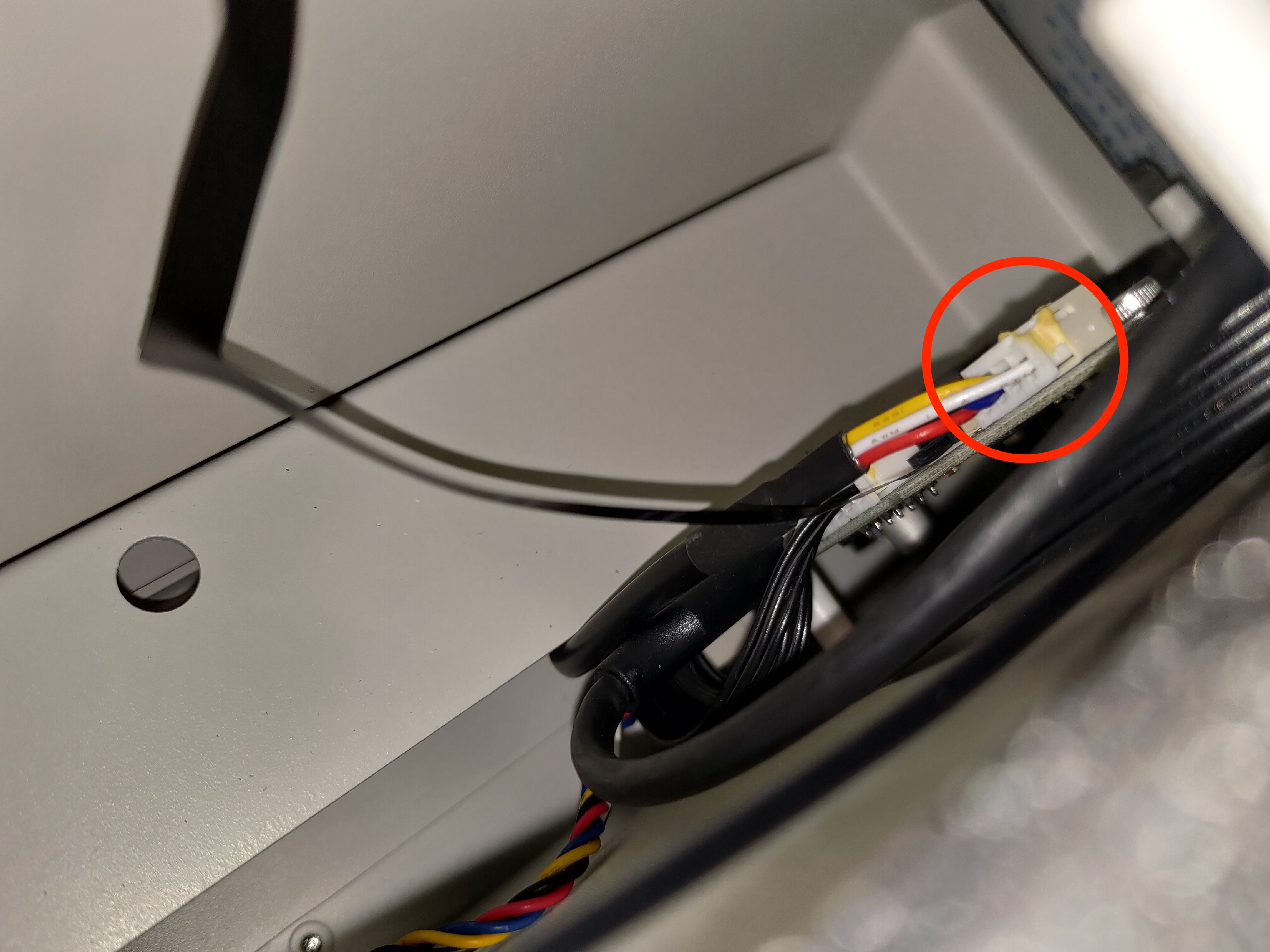

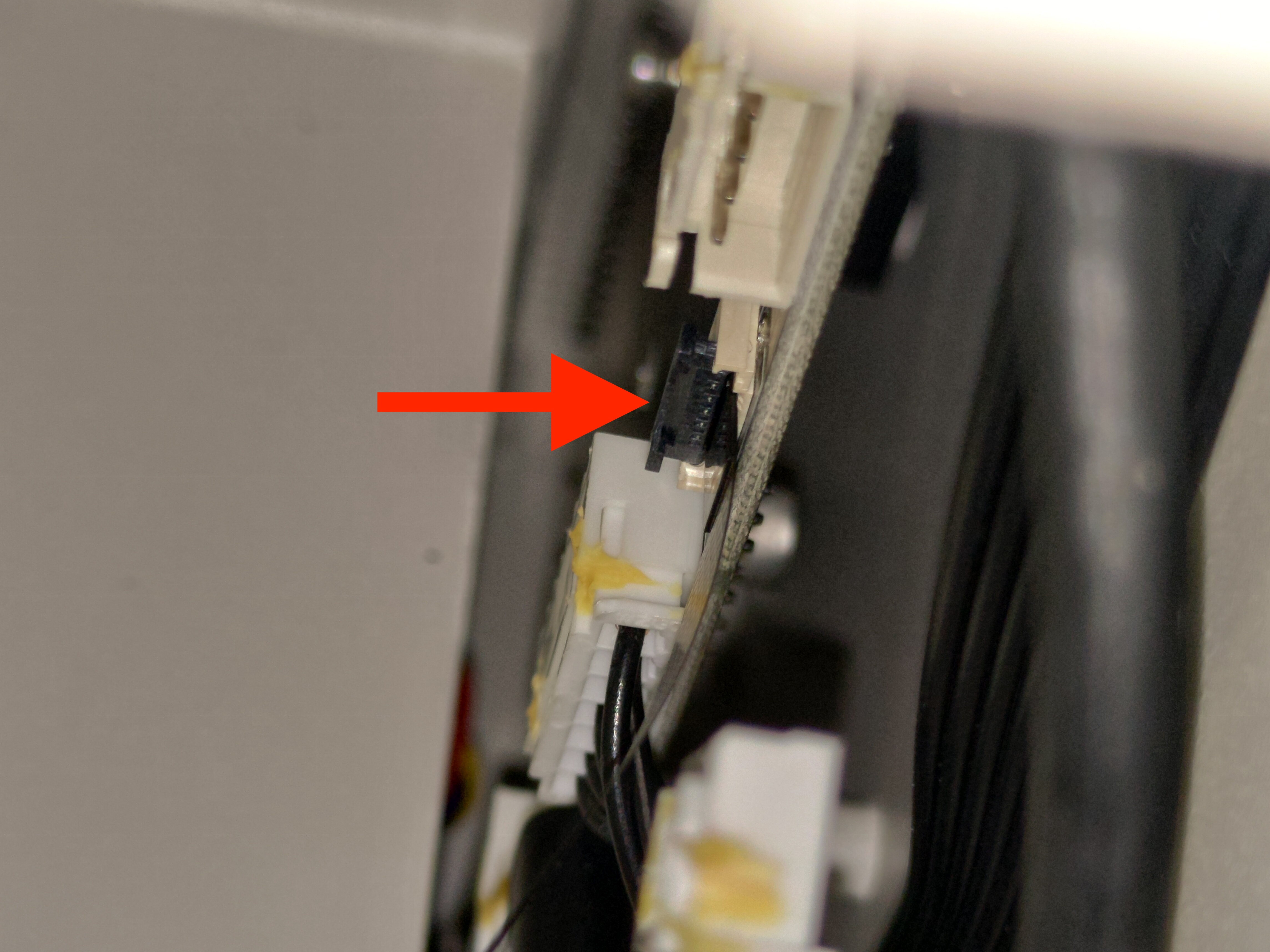

افصل كابل المحرك كما هو موضح في الصورة.
(الهدف هو تسهيل فصل كابل الكاميرا)
الخطوة 5

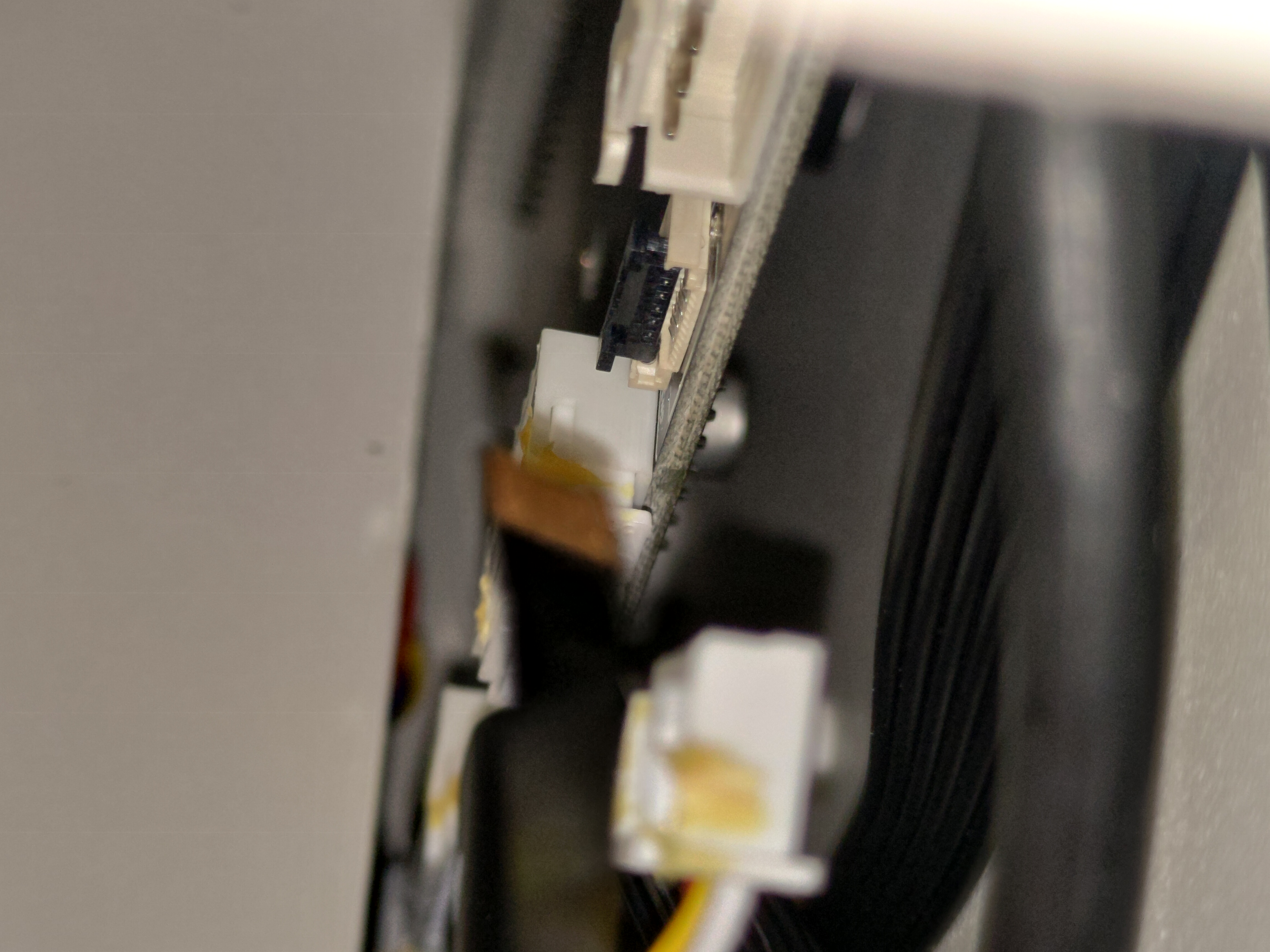

افصل كابل الكاميرا عن طريق فتح المشبك أولاً ثم سحب الكابل.
المشبك مغلق
المشبك مفتوح
تم سحب كابل الكاميرا
الخطوة 6

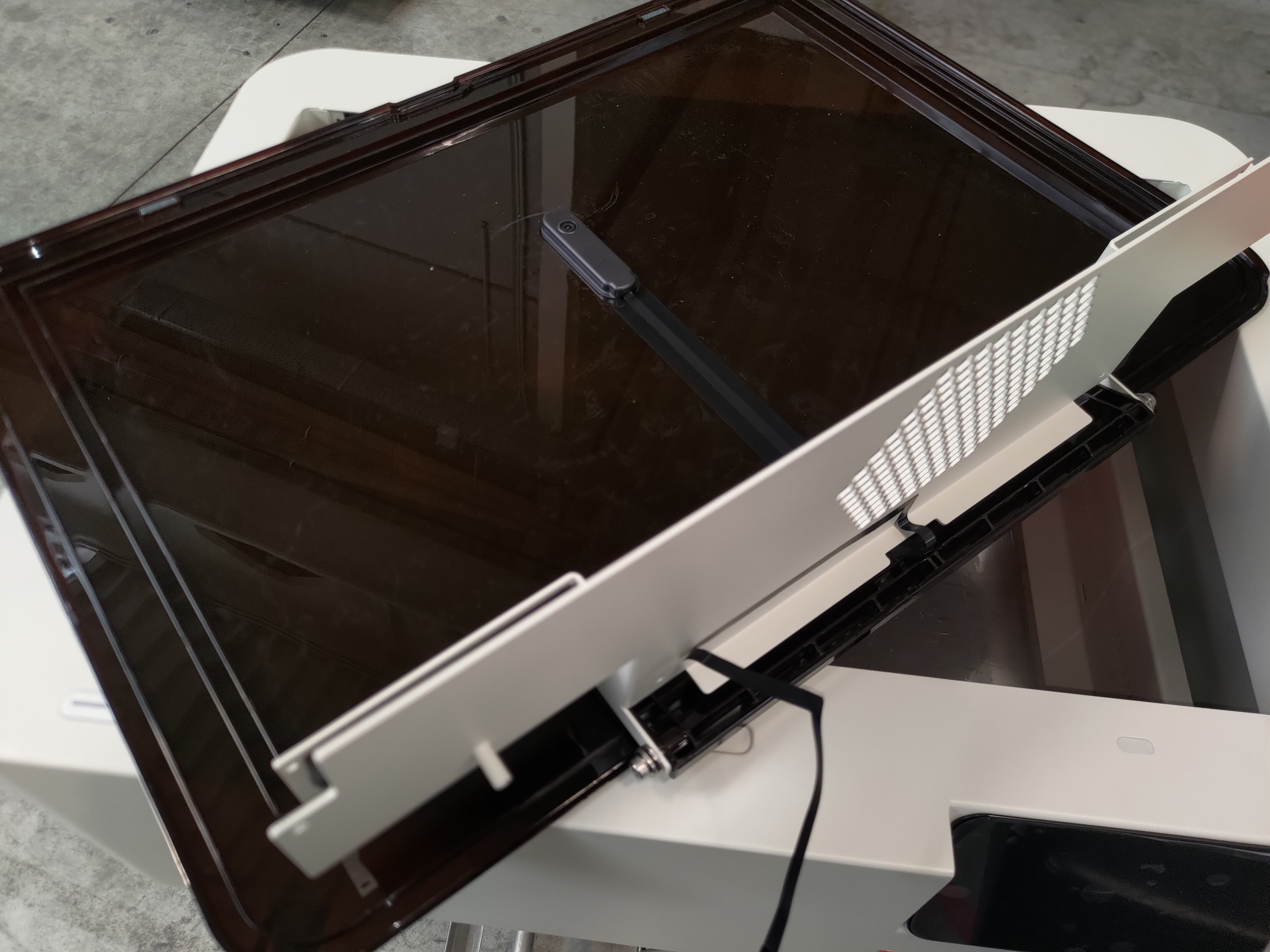

يمكن الآن إزالة غطاء الباب واللوح المعدني بالكامل.
الخطوة 7
ضع غطاء الباب الجديد على الجهاز، مع ترك مساحة تسمح لك بالوصول إلى داخل الجهاز.
الخطوة 8
أعد إدخال كابل الكاميرا في اللوحة وتأكد من إغلاق المشبك.
يرجى الانتباه إلى أن الجانب المعدني للكابل يجب أن يكون مواجهًا للوحة الرئيسية أو نحوك.

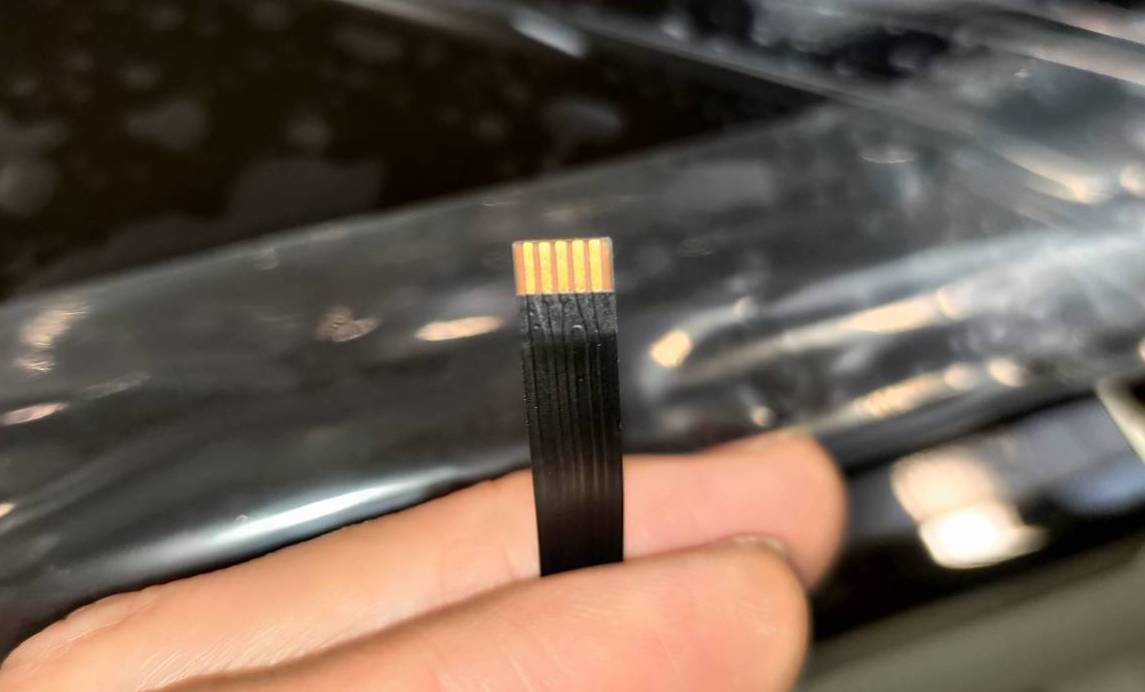

الجانب المعدني للكابل
يجب أن يكون الجانب المعدني مواجهًا للوحة أو نحوك

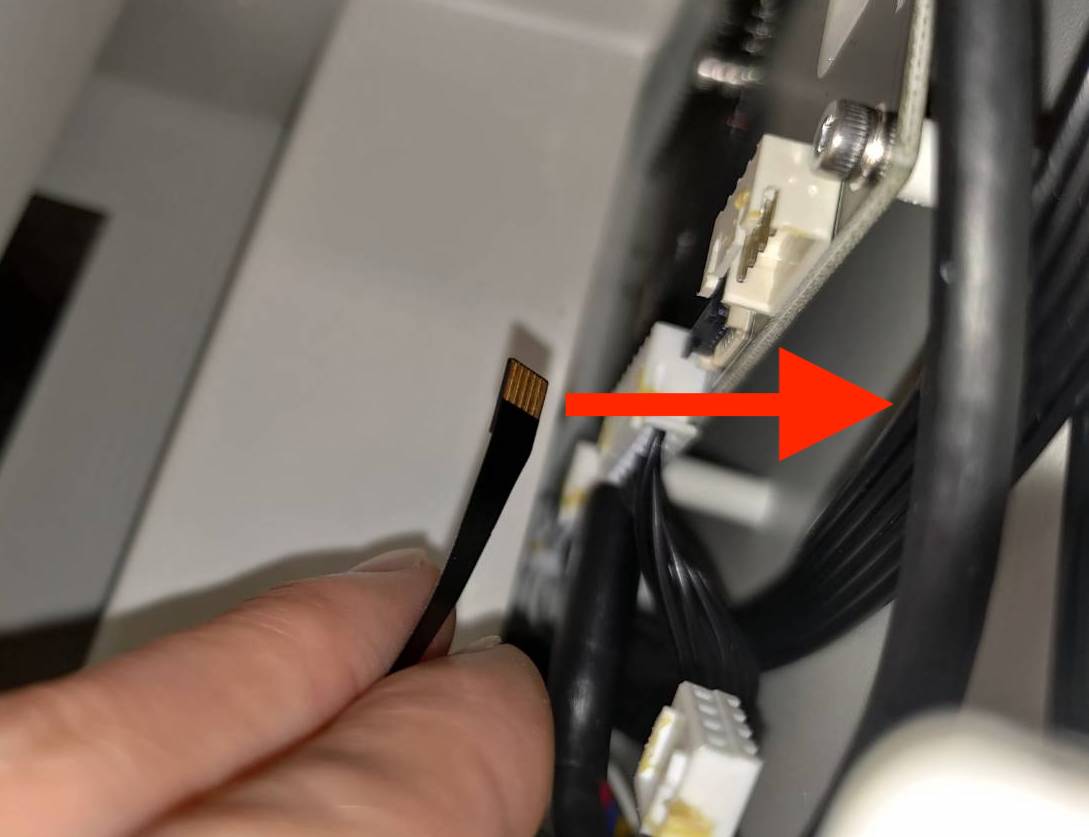

أدخل الكابل

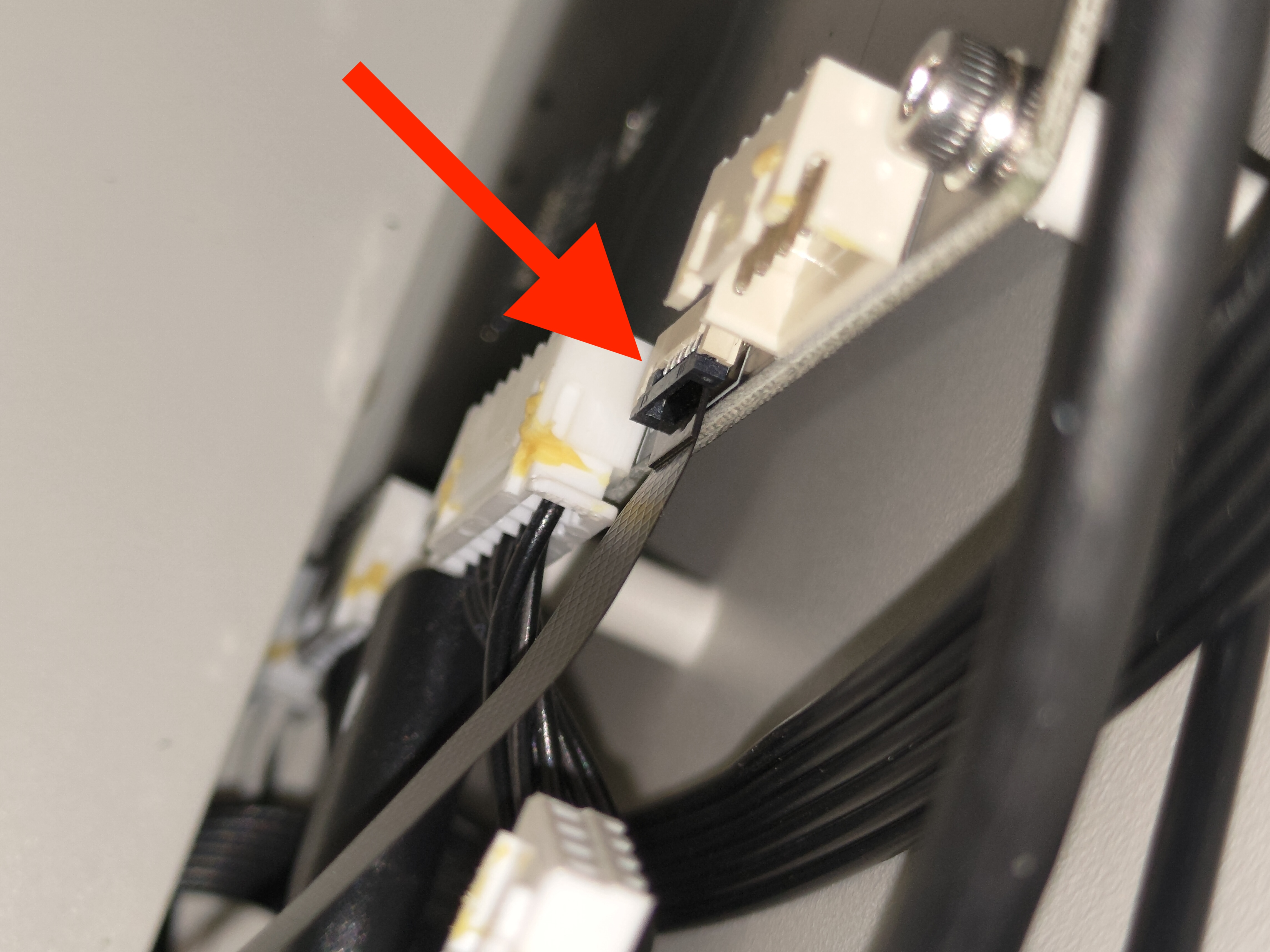

أغلق المشبك
الخطوة 9
قم بتوصيل كابل المحرك.
الخطوة 10
ادفع غطاء الباب والصفيحة المعدنية باتجاه المروحة حتى النهاية وقم بتثبيت البراغي الثمانية.
الخطوة 11
إذا تم إنجاز الخطوات السابقة، فهذا يعني أن عملية الاستبدال قد تمت بنجاح.
ومع ذلك، نظرًا لتغيير الكاميرا خلال هذه العملية، يرجى إجراء معايرة للكاميرا قبل استخدام الجهاز.
يرجى الرجوع إلى الصفحة التالية: معايرة الكاميرا
